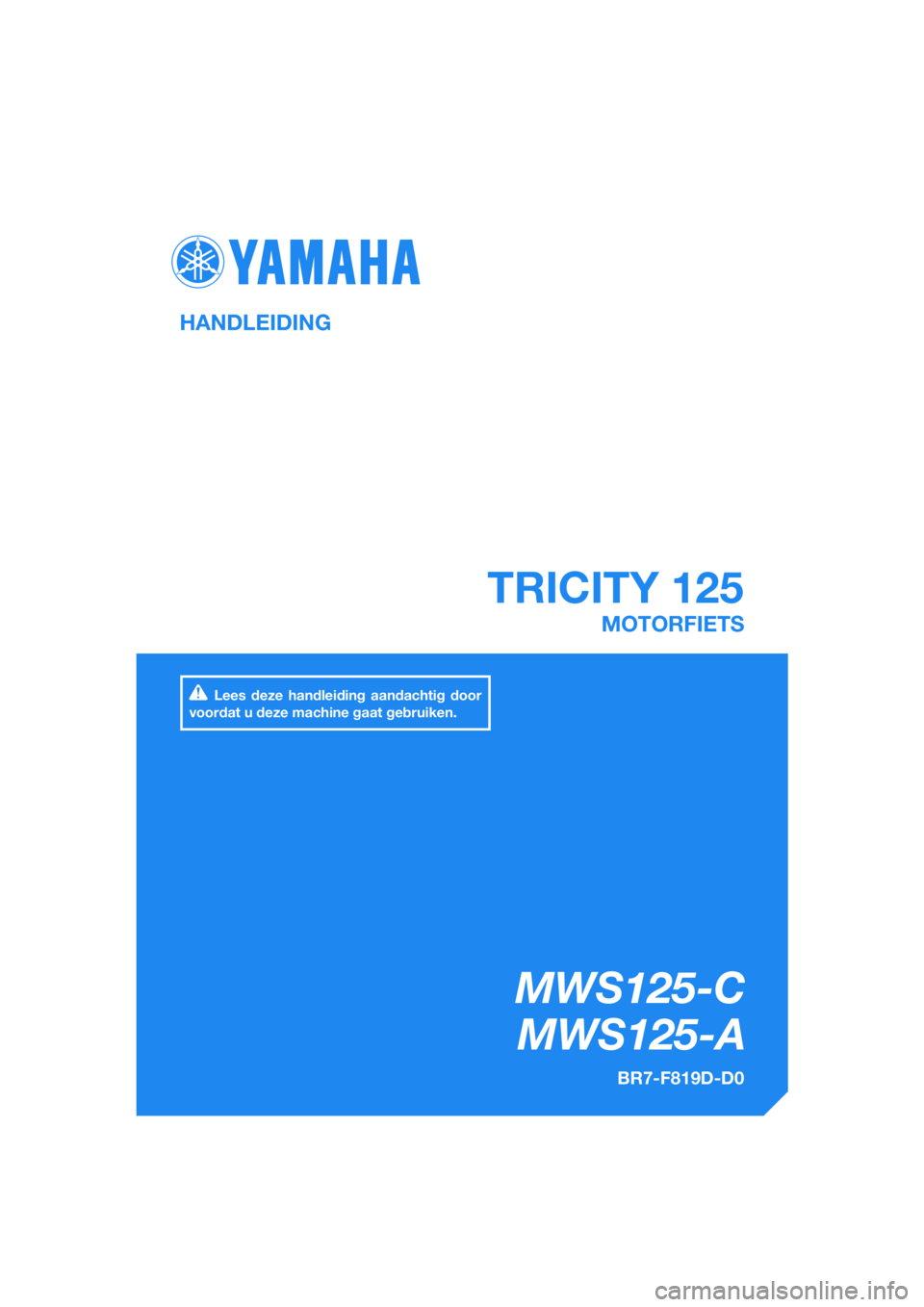

TRICITY 125
HANDLEIDING
BR7-F819D-D0
MOTORFIETS
Lees deze handleiding aandachtig door
voordat u deze machine gaat gebruiken.
[Dutch (D)]
Page 2 of 92
DAU46093

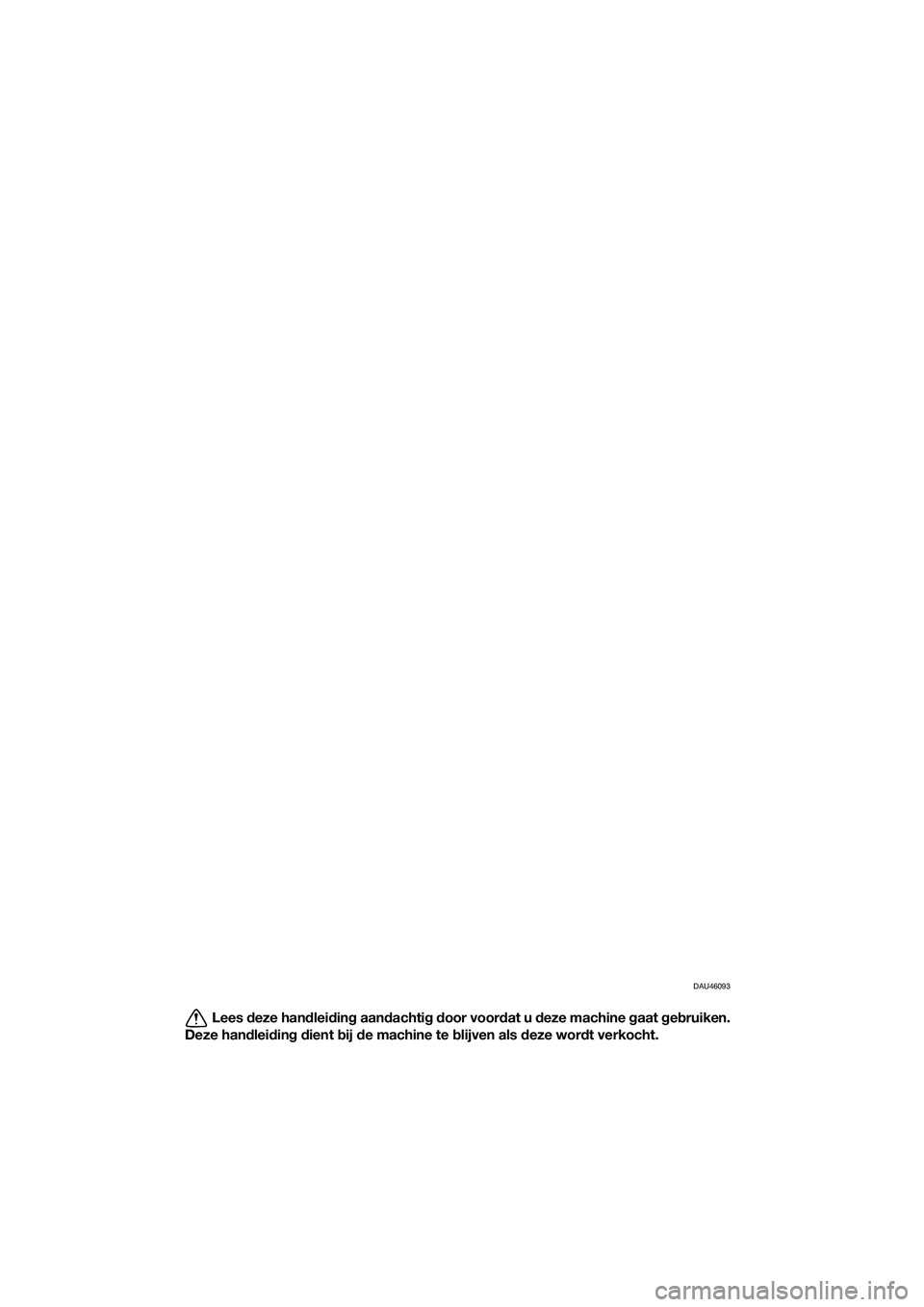

Lees deze handleiding aandachtig door voordat u deze machine gaat gebruiken.
Deze handleiding dient bij de machine te blijven als deze wordt verkocht.
UBR7D0D0.book Page 1 Tuesday, October 25, 2016 2:40 PM
Page 3 of 92
Inleiding
DAU60580

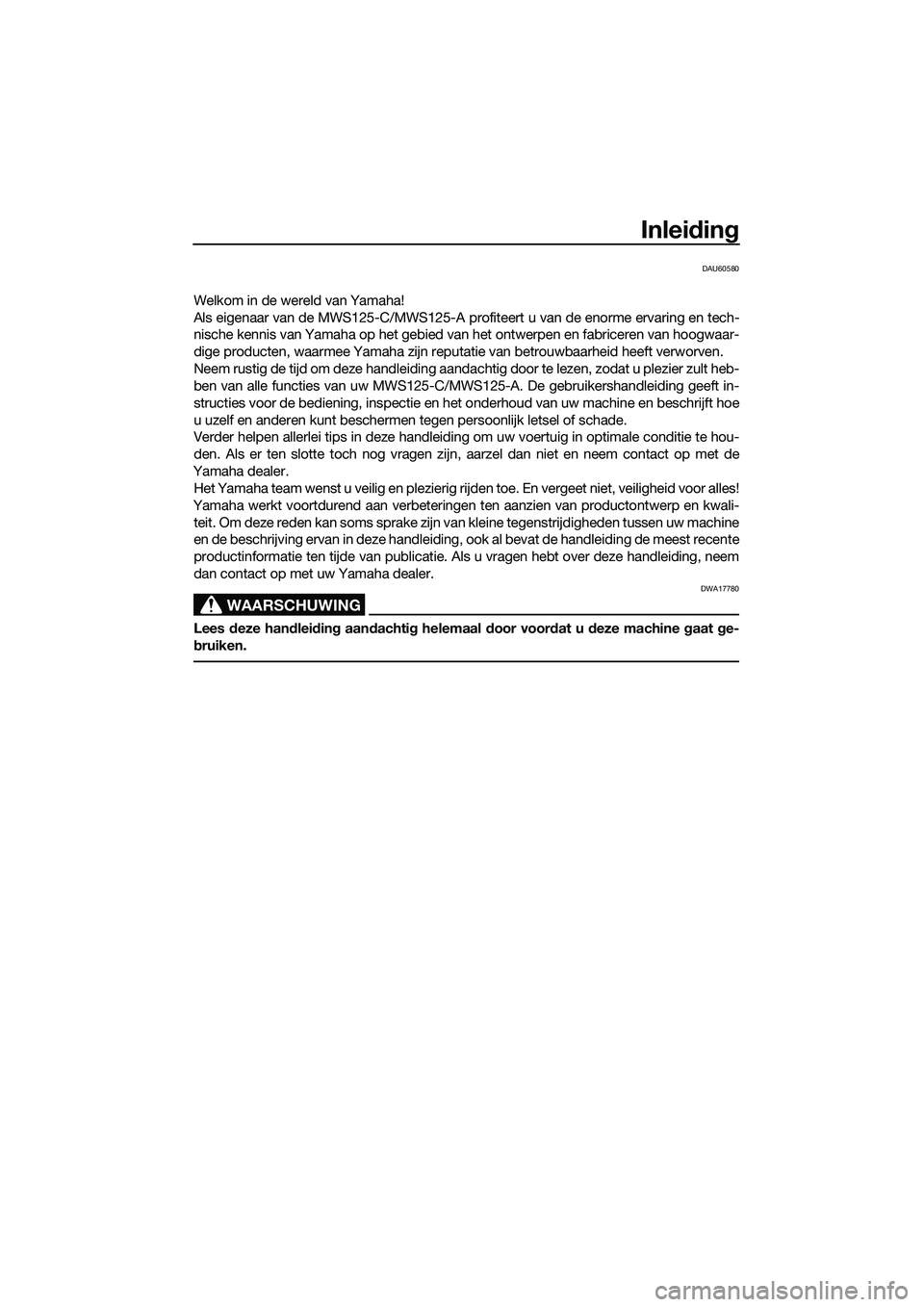

Welkom in de wereld van Yamaha!
Als eigenaar van de MWS125-C/MWS125-A profiteert u van de enorme ervaring en tech-
nische kennis van Yamaha op het gebied van het ontwerpen en fabriceren van hoogwaar-
dige producten, waarmee Yamaha zijn reputatie van betrouwbaarheid heeft verworven.
Neem rustig de tijd om deze handleiding aandachtig door te lezen, zodat u plezier zult heb-
ben van alle functies van uw MWS125-C/MWS125-A. De gebruikershandleiding geeft in-
structies voor de bediening, inspectie en het onderhoud van uw machine en beschrijft hoe
u uzelf en anderen kunt beschermen tegen persoonlijk letsel of schade.
Verder helpen allerlei tips in deze handleiding om uw voertuig in optimale conditie te hou-
den. Als er ten slotte toch nog vragen zijn, aarzel dan niet en neem contact op met de
Yamaha dealer.
Het Yamaha team wenst u veilig en plezierig rijden toe. En vergeet niet, veiligheid voor alles!
Yamaha werkt voortdurend aan verbeteringen ten aanzien van productontwerp en kwali-
teit. Om deze reden kan soms sprake zijn van kleine tegenstrijdigheden tussen uw machine
en de beschrijving ervan in deze handleiding, ook al bevat de handleiding de meest recente
productinformatie ten tijde van publicatie. Als u vragen hebt over deze handleiding, neem
dan contact op met uw Yamaha dealer.
WAARSCHUWING
DWA17780
Lees deze handleiding aandachtig helemaal door voordat u deze machine gaat ge-
bruiken.
UBR7D0D0.book Page 1 Tuesday, October 25, 2016 2:40 PM
Page 4 of 92

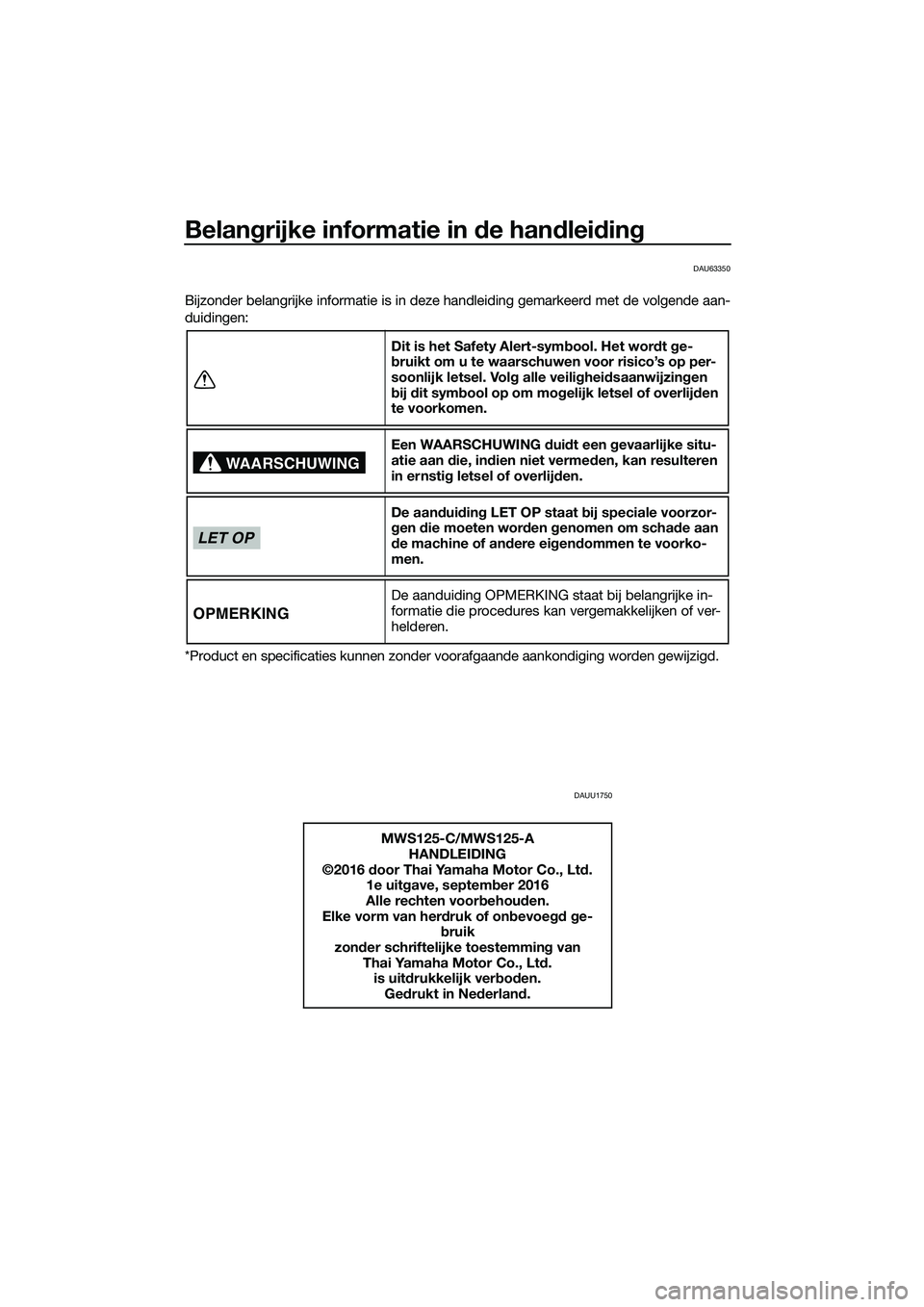

Belangrijke informatie in de handleiding
DAU63350
Bijzonder belangrijke informatie is in deze handleiding gemarkeerd met de volgende aan-
duidingen:
*Product en specificaties kunnen zonder voorafgaande aankondiging worden gewijzigd.
DAUU1750
Dit is het Safety Alert-symbool. Het wordt ge-
bruikt om u te waarschuwen voor risico’s op per-
soonlijk letsel. Volg alle veiligheidsaanwijzingen
bij dit symbool op om mogelijk letsel of overlijden
te voorkomen.
Een WAARSCHUWING duidt een gevaarlijke situ-
atie aan die, indien niet vermeden, kan resulteren
in ernstig letsel of overlijden.
De aanduiding LET OP staat bij speciale voorzor-
gen die moeten worden genomen om schade aan
de machine of andere eigendommen te voorko-
men.
De aanduiding OPMERKING staat bij belangrijke in-
formatie die procedures kan vergemakkelijken of ver-
helderen.
MWS125-C/MWS125-A
HANDLEIDING
©2016 door Thai Yamaha Motor Co., Ltd.
1e uitgave, september 2016
Alle rechten voorbehouden.
Elke vorm van herdruk of onbevoe
gd ge-
bruik
zonder schriftelijke toestemming van
Thai Yamaha Motor Co., Ltd.
is uitdrukkelijk verboden.
Gedrukt in Nederland.
WAARSCHUWING
LET OP
OPMERKING
UBR7D0D0.book Page 1 Tuesday, October 25, 2016 2:40 PM
Page 5 of 92

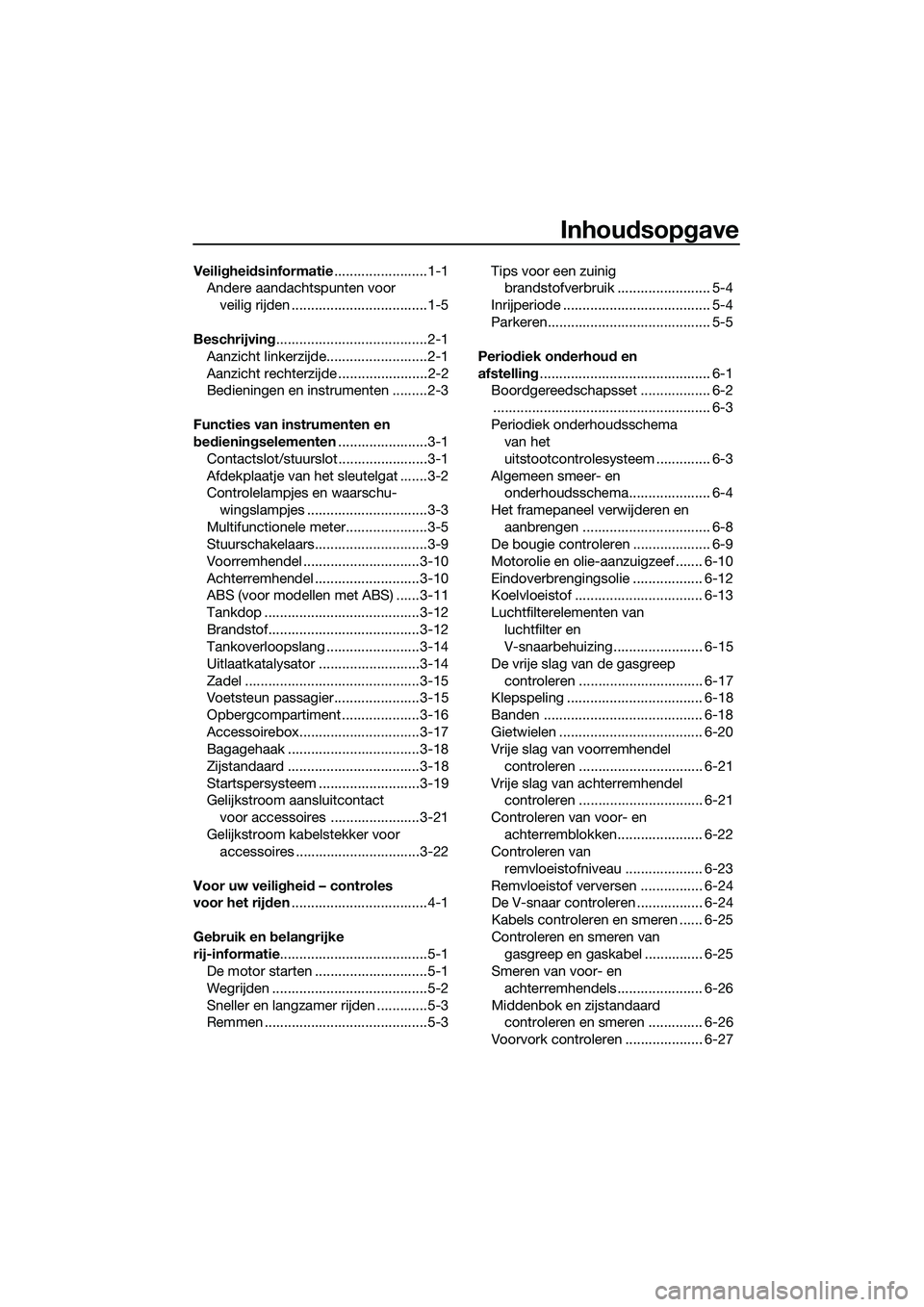

Inhoudsopgave
Veiligheidsinformatie........................1-1
Andere aandachtspunten voor
veilig rijden ...................................1-5
Beschrijving.......................................2-1
Aanzicht linkerzijde..........................2-1
Aanzicht rechterzijde .......................2-2
Bedieningen en instrumenten .........2-3
Functies van instrumenten en
bedieningselementen.......................3-1
Contactslot/stuurslot.......................3-1
Afdekplaatje van het sleutelgat .......3-2
Controlelampjes en waarschu-
wingslampjes ...............................3-3
Multifunctionele meter.....................3-5
Stuurschakelaars.............................3-9
Voorremhendel ..............................3-10
Achterremhendel ...........................3-10
ABS (voor modellen met ABS) ......3-11
Tankdop ........................................3-12
Brandstof.......................................3-12
Tankoverloopslang ........................3-14
Uitlaatkatalysator ..........................3-14
Zadel .............................................3-15
Voetsteun passagier......................3-15
Opbergcompartiment ....................3-16
Accessoirebox...............................3-17
Bagagehaak ..................................3-18
Zijstandaard ..................................3-18
Startspersysteem ..........................3-19
Gelijkstroom aansluitcontact
voor accessoires .......................3-21
Gelijkstroom kabelstekker voor
accessoires ................................3-22
Voor uw veiligheid – controles
voor het rijden...................................4-1
Gebruik en belangrijke
rij-informatie......................................5-1
De motor starten .............................5-1
Wegrijden ........................................5-2
Sneller en langzamer rijden .............5-3
Remmen ..........................................5-3Tips voor een zuinig
brandstofverbruik ........................ 5-4
Inrijperiode ...................................... 5-4
Parkeren.......................................... 5-5
Periodiek onderhoud en
afstelling............................................ 6-1
Boordgereedschapsset .................. 6-2
........................................................ 6-3
Periodiek onderhoudsschema
van het
uitstootcontrolesysteem .............. 6-3
Algemeen smeer- en
onderhoudsschema..................... 6-4
Het framepaneel verwijderen en
aanbrengen ................................. 6-8
De bougie controleren .................... 6-9
Motorolie en olie-aanzuigzeef ....... 6-10
Eindoverbrengingsolie .................. 6-12
Koelvloeistof ................................. 6-13
Luchtfilterelementen van
luchtfilter en
V-snaarbehuizing ....................... 6-15
De vrije slag van de gasgreep
controleren ................................ 6-17
Klepspeling ................................... 6-18
Banden ......................................... 6-18
Gietwielen ..................................... 6-20
Vrije slag van voorremhendel
controleren ................................ 6-21
Vrije slag van achterremhendel
controleren ................................ 6-21
Controleren van voor- en
achterremblokken...................... 6-22
Controleren van
remvloeistofniveau .................... 6-23
Remvloeistof verversen ................ 6-24
De V-snaar controleren ................. 6-24
Kabels controleren en smeren ...... 6-25
Controleren en smeren van
gasgreep en gaskabel ............... 6-25
Smeren van voor- en
achterremhendels ...................... 6-26
Middenbok en zijstandaard
controleren en smeren .............. 6-26
Voorvork controleren .................... 6-27
UBR7D0D0.book Page 1 Tuesday, October 25, 2016 2:40 PM
Page 6 of 92
Inhoudsopgave
Stuursysteem controleren ............ 6-27
Controleren van wiellagers ........... 6-28
De spoorstang controleren........... 6-28
Het leunsysteem controleren........ 6-29
Accu ............................................. 6-29
Zekeringen vervangen .................. 6-31
Koplamp ....................................... 6-32
Parkeerlichten............................... 6-33
Remlicht/achterlicht...................... 6-33
Gloeilamp richtingaanwijzer ......... 6-34
De gloeilamp van de
kentekenverlichting
vervangen.................................. 6-34
Problemen oplossen..................... 6-35
Storingzoekschema’s ................... 6-36
Verzorging en stalling van de
machine............................................ 7-1
Matkleur, let op............................... 7-1
Verzorging ...................................... 7-1
Stalling ............................................ 7-4
Specificaties..................................... 8-1
Gebruikersinformatie....................... 9-1
Identificatienummers ...................... 9-1
Diagnosestekker ............................. 9-2
Voertuiggegevens registreren......... 9-2
Index................................................ 10-1
UBR7D0D0.book Page 2 Tuesday, October 25, 2016 2:40 PM
Page 7 of 92
1-1
1
Veiligheidsinformatie
DAU60750

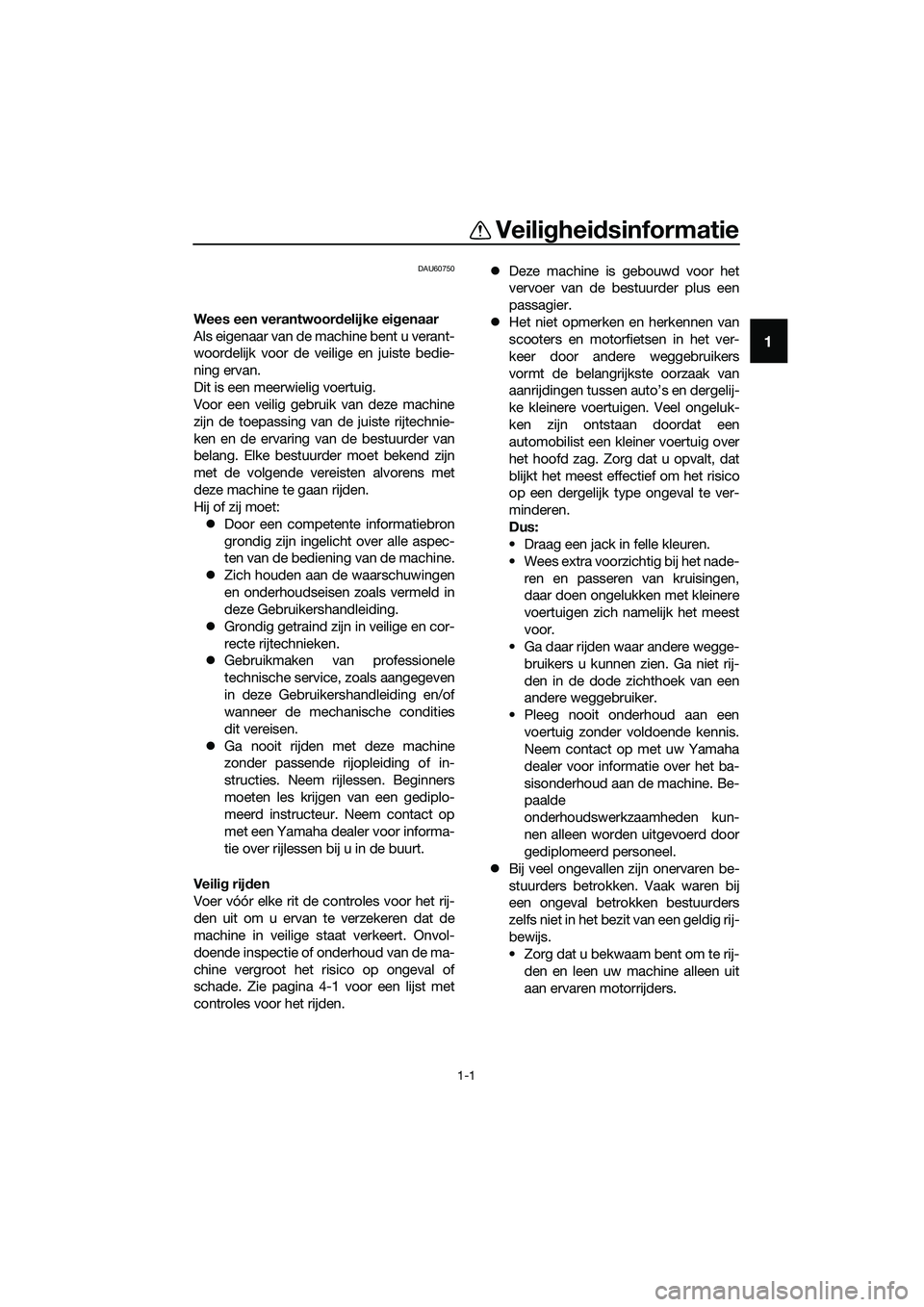

Wees een verantwoordelijke eigenaar
Als eigenaar van de machine bent u verant-
woordelijk voor de veilige en juiste bedie-
ning ervan.
Dit is een meerwielig voertuig.
Voor een veilig gebruik van deze machine
zijn de toepassing van de juiste rijtechnie-
ken en de ervaring van de bestuurder van
belang. Elke bestuurder moet bekend zijn
met de volgende vereisten alvorens met
deze machine te gaan rijden.
Hij of zij moet:
zDoor een competente informatiebron
grondig zijn ingelicht over alle aspec-
ten van de bediening van de machine.
zZich houden aan de waarschuwingen
en onderhoudseisen zoals vermeld in
deze Gebruikershandleiding.
zGrondig getraind zijn in veilige en cor-
recte rijtechnieken.
zGebruikmaken van professionele
technische service, zoals aangegeven
in deze Gebruikershandleiding en/of
wanneer de mechanische condities
dit vereisen.
zGa nooit rijden met deze machine
zonder passende rijopleiding of in-
structies. Neem rijlessen. Beginners
moeten les krijgen van een gediplo-
meerd instructeur. Neem contact op
met een Yamaha dealer voor informa-
tie over rijlessen bij u in de buurt.
Veilig rijden
Voer vóór elke rit de controles voor het rij-
den uit om u ervan te verzekeren dat de
machine in veilige staat verkeert. Onvol-
doende inspectie of onderhoud van de ma-
chine vergroot het risico op ongeval of
schade. Zie pagina 4-1 voor een lijst met
controles voor het rijden. zDeze machine is gebouwd voor het
vervoer van de bestuurder plus een
passagier.
zHet niet opmerken en herkennen van
scooters en motorfietsen in het ver-
keer door andere weggebruikers
vormt de belangrijkste oorzaak van
aanrijdingen tussen auto’s en dergelij-
ke kleinere voertuigen. Veel ongeluk-
ken zijn ontstaan doordat een
automobilist een kleiner voertuig over
het hoofd zag. Zorg dat u opvalt, dat
blijkt het meest effectief om het risico
op een dergelijk type ongeval te ver-
minderen.
Dus:
• Draag een jack in felle kleuren.
• Wees extra voorzichtig bij het nade-
ren en passeren van kruisingen,
daar doen ongelukken met kleinere
voertuigen zich namelijk het meest
voor.
• Ga daar rijden waar andere wegge-
bruikers u kunnen zien. Ga niet rij-
den in de dode zichthoek van een
andere weggebruiker.
• Pleeg nooit onderhoud aan een
voertuig zonder voldoende kennis.
Neem contact op met uw Yamaha
dealer voor informatie over het ba-
sisonderhoud aan de machine. Be-
paalde
onderhoudswerkzaamheden kun-
nen alleen worden uitgevoerd door
gediplomeerd personeel.
zBij veel ongevallen zijn onervaren be-
stuurders betrokken. Vaak waren bij
een ongeval betrokken bestuurders
zelfs niet in het bezit van een geldig rij-
bewijs.
• Zorg dat u bekwaam bent om te rij-
den en leen uw machine alleen uit
aan ervaren motorrijders.
UBR7D0D0.book Page 1 Tuesday, October 25, 2016 2:40 PM
Page 8 of 92

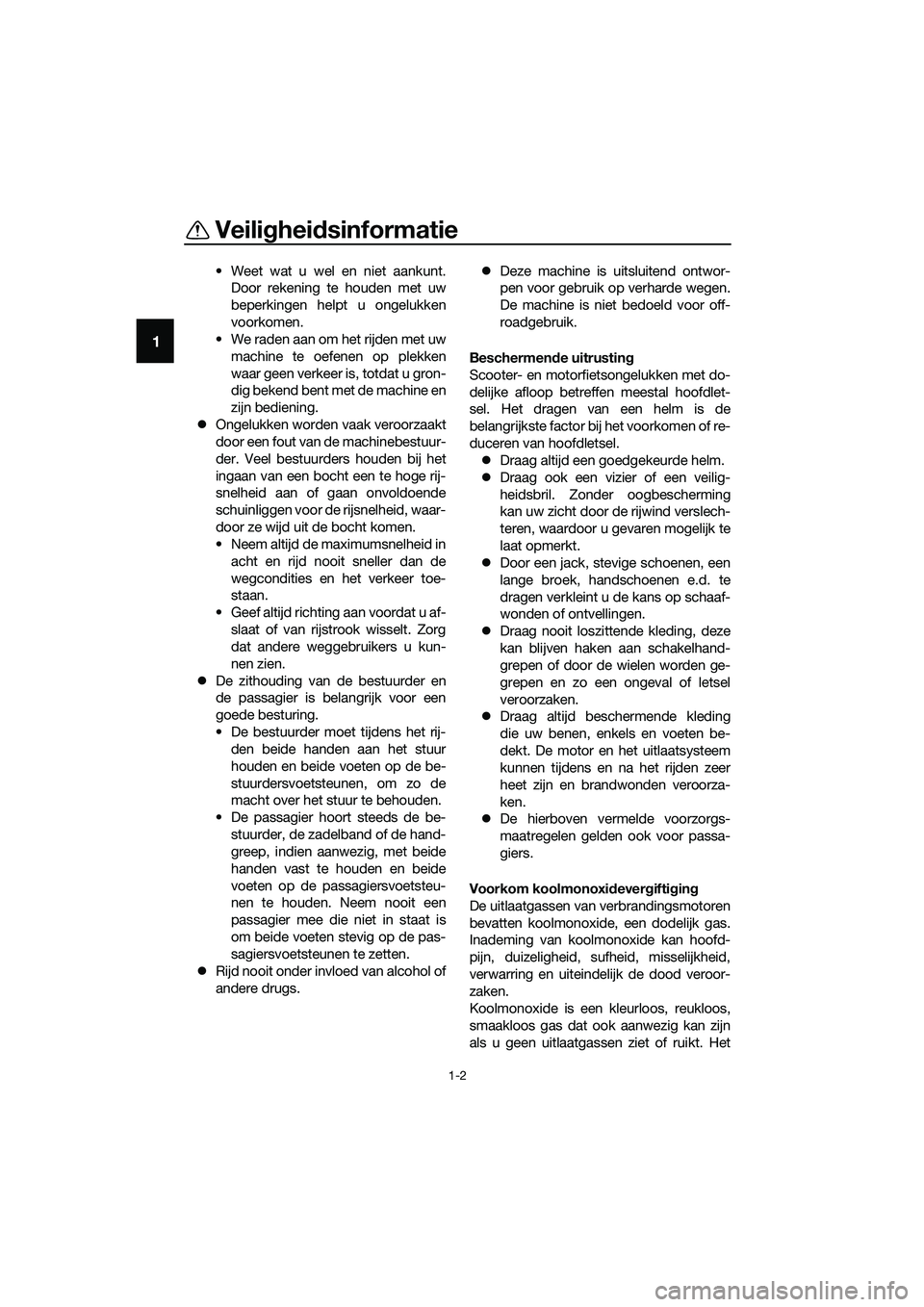

Veiligheidsinformatie
1-2
1
• Weet wat u wel en niet aankunt.
Door rekening te houden met uw
beperkingen helpt u ongelukken
voorkomen.
• We raden aan om het rijden met uw
machine te oefenen op plekken
waar geen verkeer is, totdat u gron-
dig bekend bent met de machine en
zijn bediening.
zOngelukken worden vaak veroorzaakt
door een fout van de machinebestuur-
der. Veel bestuurders houden bij het
ingaan van een bocht een te hoge rij-
snelheid aan of gaan onvoldoende
schuinliggen voor de rijsnelheid, waar-
door ze wijd uit de bocht komen.
• Neem altijd de maximumsnelheid in
acht en rijd nooit sneller dan de
wegcondities en het verkeer toe-
staan.
• Geef altijd richting aan voordat u af-
slaat of van rijstrook wisselt. Zorg
dat andere weggebruikers u kun-
nen zien.
zDe zithouding van de bestuurder en
de passagier is belangrijk voor een
goede besturing.
• De bestuurder moet tijdens het rij-
den beide handen aan het stuur
houden en beide voeten op de be-
stuurdersvoetsteunen, om zo de
macht over het stuur te behouden.
• De passagier hoort steeds de be-
stuurder, de zadelband of de hand-
greep, indien aanwezig, met beide
handen vast te houden en beide
voeten op de passagiersvoetsteu-
nen te houden. Neem nooit een
passagier mee die niet in staat is
om beide voeten stevig op de pas-
sagiersvoetsteunen te zetten.
zRijd nooit onder invloed van alcohol of
andere drugs. zDeze machine is uitsluitend ontwor-
pen voor gebruik op verharde wegen.
De machine is niet bedoeld voor off-
roadgebruik.
Beschermende uitrusting
Scooter- en motorfietsongelukken met do-
delijke afloop betreffen meestal hoofdlet-
sel. Het dragen van een helm is de
belangrijkste factor bij het voorkomen of re-
duceren van hoofdletsel.
zDraag altijd een goedgekeurde helm.
zDraag ook een vizier of een veilig-
heidsbril. Zonder oogbescherming
kan uw zicht door de rijwind verslech-
teren, waardoor u gevaren mogelijk te
laat opmerkt.
zDoor een jack, stevige schoenen, een
lange broek, handschoenen e.d. te
dragen verkleint u de kans op schaaf-
wonden of ontvellingen.
zDraag nooit loszittende kleding, deze
kan blijven haken aan schakelhand-
grepen of door de wielen worden ge-
grepen en zo een ongeval of letsel
veroorzaken.
zDraag altijd beschermende kleding
die uw benen, enkels en voeten be-
dekt. De motor en het uitlaatsysteem
kunnen tijdens en na het rijden zeer
heet zijn en brandwonden veroorza-
ken.
zDe hierboven vermelde voorzorgs-
maatregelen gelden ook voor passa-
giers.
Voorkom koolmonoxidevergiftiging
De uitlaatgassen van verbrandingsmotoren
bevatten koolmonoxide, een dodelijk gas.
Inademing van koolmonoxide kan hoofd-
pijn, duizeligheid, sufheid, misselijkheid,
verwarring en uiteindelijk de dood veroor-
zaken.
Koolmonoxide is een kleurloos, reukloos,
smaakloos gas dat ook aanwezig kan zijn
als u geen uitlaatgassen ziet of ruikt. Het
UBR7D0D0.book Page 2 Tuesday, October 25, 2016 2:40 PM
Page 9 of 92

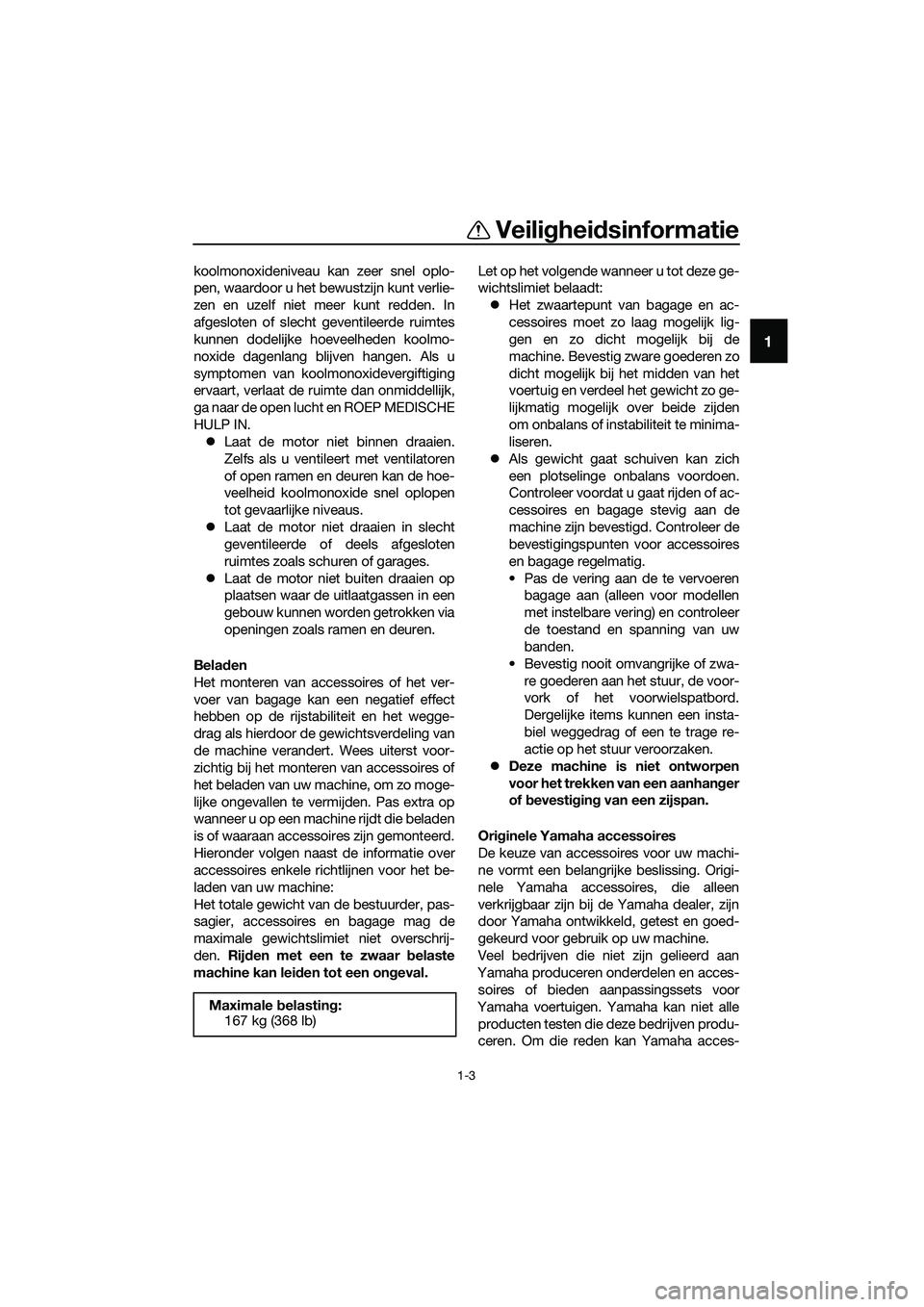

Veiligheidsinformatie
1-3
1
koolmonoxideniveau kan zeer snel oplo-
pen, waardoor u het bewustzijn kunt verlie-
zen en uzelf niet meer kunt redden. In
afgesloten of slecht geventileerde ruimtes
kunnen dodelijke hoeveelheden koolmo-
noxide dagenlang blijven hangen. Als u
symptomen van koolmonoxidevergiftiging
ervaart, verlaat de ruimte dan onmiddellijk,
g a n a a r d e o p e n l u c h t e n R O E P M E D I S C H E
HULP IN.
zLaat de motor niet binnen draaien.
Zelfs als u ventileert met ventilatoren
of open ramen en deuren kan de hoe-
veelheid koolmonoxide snel oplopen
tot gevaarlijke niveaus.
zLaat de motor niet draaien in slecht
geventileerde of deels afgesloten
ruimtes zoals schuren of garages.
zLaat de motor niet buiten draaien op
plaatsen waar de uitlaatgassen in een
gebouw kunnen worden getrokken via
openingen zoals ramen en deuren.
Beladen
Het monteren van accessoires of het ver-
voer van bagage kan een negatief effect
hebben op de rijstabiliteit en het wegge-
drag als hierdoor de gewichtsverdeling van
de machine verandert. Wees uiterst voor-
zichtig bij het monteren van accessoires of
het beladen van uw machine, om zo moge-
lijke ongevallen te vermijden. Pas extra op
wanneer u op een machine rijdt die beladen
is of waaraan accessoires zijn gemonteerd.
Hieronder volgen naast de informatie over
accessoires enkele richtlijnen voor het be-
laden van uw machine:
Het totale gewicht van de bestuurder, pas-
sagier, accessoires en bagage mag de
maximale gewichtslimiet niet overschrij-
den. Rijden met een te zwaar belaste
machine kan leiden tot een ongeval.Let op het volgende wanneer u tot deze ge-
wichtslimiet belaadt:
zHet zwaartepunt van bagage en ac-
cessoires moet zo laag mogelijk lig-
gen en zo dicht mogelijk bij de
machine. Bevestig zware goederen zo
dicht mogelijk bij het midden van het
voertuig en verdeel het gewicht zo ge-
lijkmatig mogelijk over beide zijden
om onbalans of instabiliteit te minima-
liseren.
zAls gewicht gaat schuiven kan zich
een plotselinge onbalans voordoen.
Controleer voordat u gaat rijden of ac-
cessoires en bagage stevig aan de
machine zijn bevestigd. Controleer de
bevestigingspunten voor accessoires
en bagage regelmatig.
• Pas de vering aan de te vervoeren
bagage aan (alleen voor modellen
met instelbare vering) en controleer
de toestand en spanning van uw
banden.
• Bevestig nooit omvangrijke of zwa-
re goederen aan het stuur, de voor-
vork of het voorwielspatbord.
Dergelijke items kunnen een insta-
biel weggedrag of een te trage re-
actie op het stuur veroorzaken.
zDeze machine is niet ontworpen
voor het trekken van een aanhanger
of bevestiging van een zijspan.
Originele Yamaha accessoires
De keuze van accessoires voor uw machi-
ne vormt een belangrijke beslissing. Origi-
nele Yamaha accessoires, die alleen
verkrijgbaar zijn bij de Yamaha dealer, zijn
door Yamaha ontwikkeld, getest en goed-
gekeurd voor gebruik op uw machine.
Veel bedrijven die niet zijn gelieerd aan
Yamaha produceren onderdelen en acces-
soires of bieden aanpassingssets voor
Yamaha voertuigen. Yamaha kan niet alle
producten testen die deze bedrijven produ-
ceren. Om die reden kan Yamaha acces- Maximale belasting:
167 kg (368 lb)
UBR7D0D0.book Page 3 Tuesday, October 25, 2016 2:40 PM
Page 10 of 92

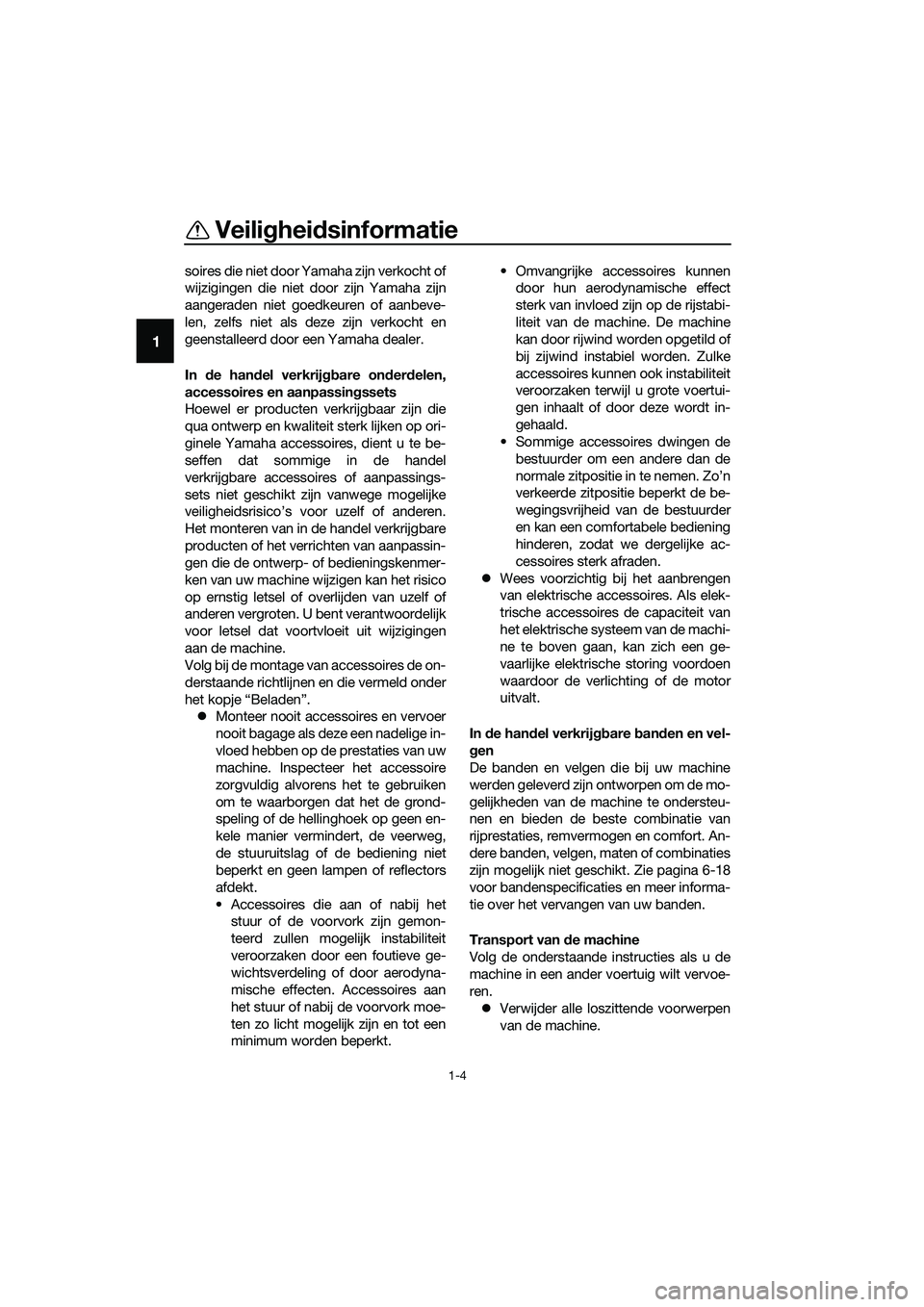

Veiligheidsinformatie
1-4
1
soires die niet door Yamaha zijn verkocht of
wijzigingen die niet door zijn Yamaha zijn
aangeraden niet goedkeuren of aanbeve-
len, zelfs niet als deze zijn verkocht en
geenstalleerd door een Yamaha dealer.
In de handel verkrijgbare onderdelen,
accessoires en aanpassingssets
Hoewel er producten verkrijgbaar zijn die
qua ontwerp en kwaliteit sterk lijken op ori-
ginele Yamaha accessoires, dient u te be-
seffen dat sommige in de handel
verkrijgbare accessoires of aanpassings-
sets niet geschikt zijn vanwege mogelijke
veiligheidsrisico’s voor uzelf of anderen.
Het monteren van in de handel verkrijgbare
producten of het verrichten van aanpassin-
gen die de ontwerp- of bedieningskenmer-
ken van uw machine wijzigen kan het risico
op ernstig letsel of overlijden van uzelf of
anderen vergroten. U bent verantwoordelijk
voor letsel dat voortvloeit uit wijzigingen
aan de machine.
Volg bij de montage van accessoires de on-
derstaande richtlijnen en die vermeld onder
het kopje “Beladen”.
zMonteer nooit accessoires en vervoer
nooit bagage als deze een nadelige in-
vloed hebben op de prestaties van uw
machine. Inspecteer het accessoire
zorgvuldig alvorens het te gebruiken
om te waarborgen dat het de grond-
speling of de hellinghoek op geen en-
kele manier vermindert, de veerweg,
de stuuruitslag of de bediening niet
beperkt en geen lampen of reflectors
afdekt.
• Accessoires die aan of nabij het
stuur of de voorvork zijn gemon-
teerd zullen mogelijk instabiliteit
veroorzaken door een foutieve ge-
wichtsverdeling of door aerodyna-
mische effecten. Accessoires aan
het stuur of nabij de voorvork moe-
ten zo licht mogelijk zijn en tot een
minimum worden beperkt.• Omvangrijke accessoires kunnen
door hun aerodynamische effect
sterk van invloed zijn op de rijstabi-
liteit van de machine. De machine
kan door rijwind worden opgetild of
bij zijwind instabiel worden. Zulke
accessoires kunnen ook instabiliteit
veroorzaken terwijl u grote voertui-
gen inhaalt of door deze wordt in-
gehaald.
• Sommige accessoires dwingen de
bestuurder om een andere dan de
normale zitpositie in te nemen. Zo’n
verkeerde zitpositie beperkt de be-
wegingsvrijheid van de bestuurder
en kan een comfortabele bediening
hinderen, zodat we dergelijke ac-
cessoires sterk afraden.
zWees voorzichtig bij het aanbrengen
van elektrische accessoires. Als elek-
trische accessoires de capaciteit van
het elektrische systeem van de machi-
ne te boven gaan, kan zich een ge-
vaarlijke elektrische storing voordoen
waardoor de verlichting of de motor
uitvalt.
In de handel verkrijgbare banden en vel-
gen
De banden en velgen die bij uw machine
werden geleverd zijn ontworpen om de mo-
gelijkheden van de machine te ondersteu-
nen en bieden de beste combinatie van
rijprestaties, remvermogen en comfort. An-
dere banden, velgen, maten of combinaties
zijn mogelijk niet geschikt. Zie pagina 6-18
voor bandenspecificaties en meer informa-
tie over het vervangen van uw banden.
Transport van de machine
Volg de onderstaande instructies als u de
machine in een ander voertuig wilt vervoe-
ren.
zVerwijder alle loszittende voorwerpen
van de machine.
UBR7D0D0.book Page 4 Tuesday, October 25, 2016 2:40 PM
