YAMAHA TRICITY 2017 Instructieboekje (in Dutch)

Functies van instrumenten en bedieningselementen
3-17
3
DAU74411

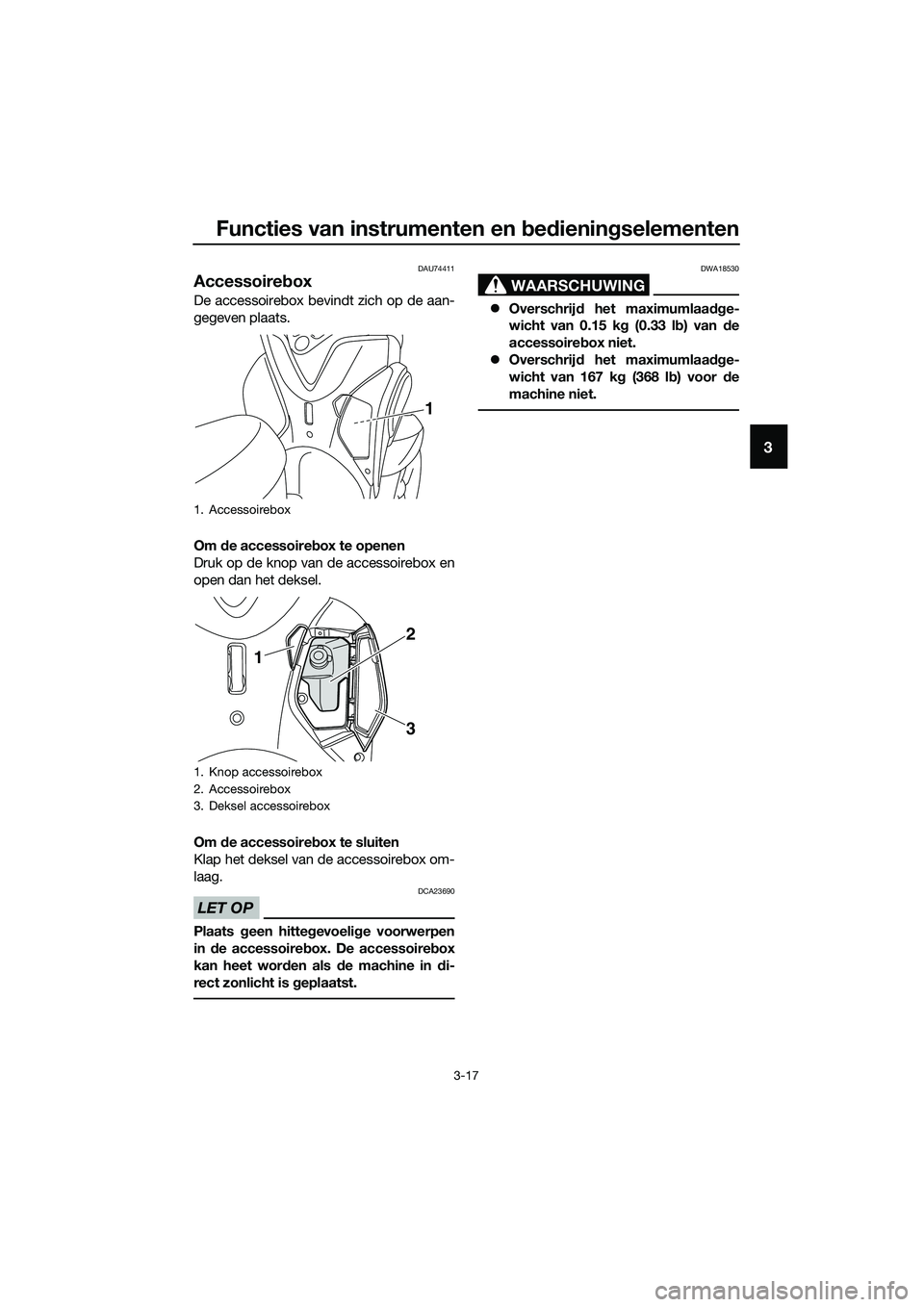

Accessoirebox
De accessoirebox bevindt zich op de aan-
gegeven plaats.
Om de accessoirebox te openen
Druk op de knop van de accessoirebox en
open dan het deksel.
Om de accessoirebox te sluiten
Klap het deksel van de accessoirebox om-
laag.
LET OP
DCA23690
Plaats geen hittegevoelige voorwerpen
in de accessoirebox. De accessoirebox
kan heet worden als de machine in di-
rect zonlicht is geplaatst.
WAARSCHUWING
DWA18530
zOverschrijd het maximumlaadge-
wicht van 0.15 kg (0.33 lb) van de
accessoirebox niet.
zOverschrijd het maximumlaadge-
wicht van 167 kg (368 lb) voor de
machine niet.
1. Accessoirebox
1. Knop accessoirebox
2. Accessoirebox
3. Deksel accessoirebox
1
1
2
3
UBR7D0D0.book Page 17 Tuesday, October 25, 2016 2:40 PM

Functies van instrumenten en bedieningselementen
3-18
3
DAU61380

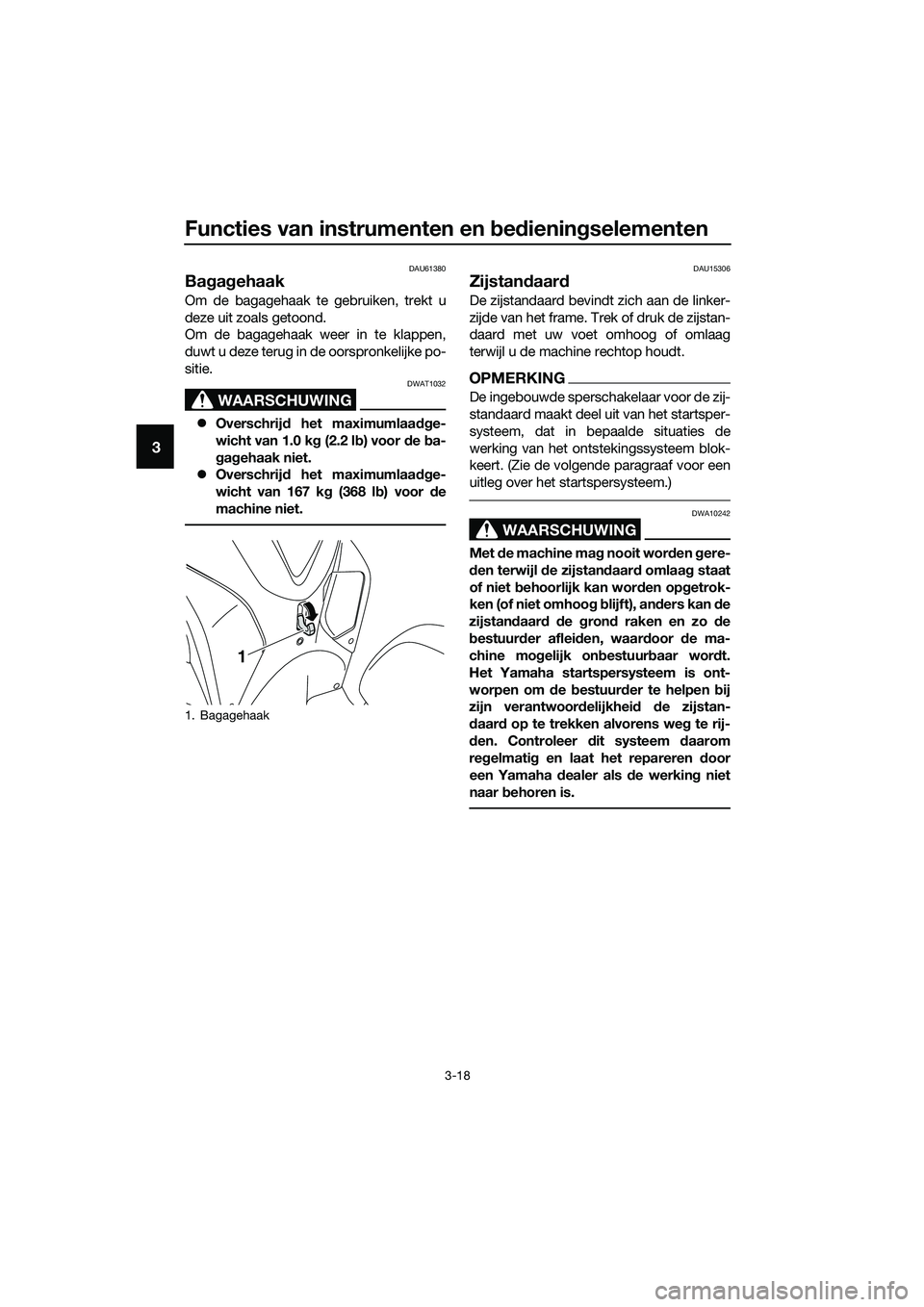

Bagagehaak
Om de bagagehaak te gebruiken, trekt u
deze uit zoals getoond.
Om de bagagehaak weer in te klappen,
duwt u deze terug in de oorspronkelijke po-
sitie.
WAARSCHUWING
DWAT1032
zOverschrijd het maximumlaadge-
wicht van 1.0 kg (2.2 lb) voor de ba-
gagehaak niet.
zOverschrijd het maximumlaadge-
wicht van 167 kg (368 lb) voor de
machine niet.
DAU15306
Zijstandaard
De zijstandaard bevindt zich aan de linker-
zijde van het frame. Trek of druk de zijstan-
daard met uw voet omhoog of omlaag
terwijl u de machine rechtop houdt.
OPMERKING
De ingebouwde sperschakelaar voor de zij-
standaard maakt deel uit van het startsper-
systeem, dat in bepaalde situaties de
werking van het ontstekingssysteem blok-
keert. (Zie de volgende paragraaf voor een
uitleg over het startspersysteem.)
WAARSCHUWING
DWA10242
Met de machine mag nooit worden gere-
den terwijl de zijstandaard omlaag staat
of niet behoorlijk kan worden opgetrok-
ken (of niet omhoog blijft), anders kan de
zijstandaard de grond raken en zo de
bestuurder afleiden, waardoor de ma-
chine mogelijk onbestuurbaar wordt.
Het Yamaha startspersysteem is ont-
worpen om de bestuurder te helpen bij
zijn verantwoordelijkheid de zijstan-
daard op te trekken alvorens weg te rij-
den. Controleer dit systeem daarom
regelmatig en laat het repareren d
oor
een Yamaha dealer als de werking niet
naar behoren is.
1. Bagagehaak
1
UBR7D0D0.book Page 18 Tuesday, October 25, 2016 2:40 PM

Functies van instrumenten en bedieningselementen
3-19
3
DAU66800

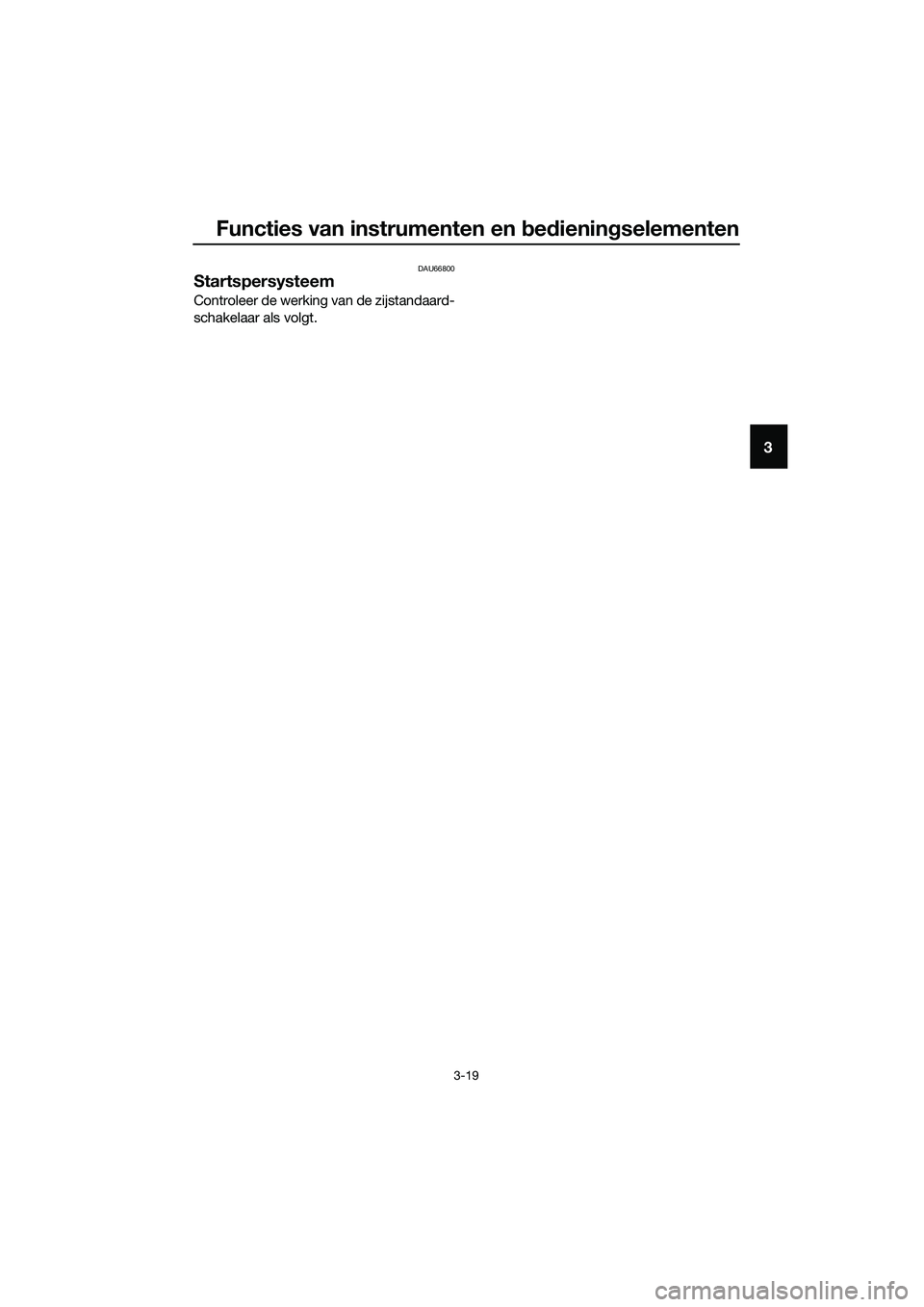

Startspersysteem

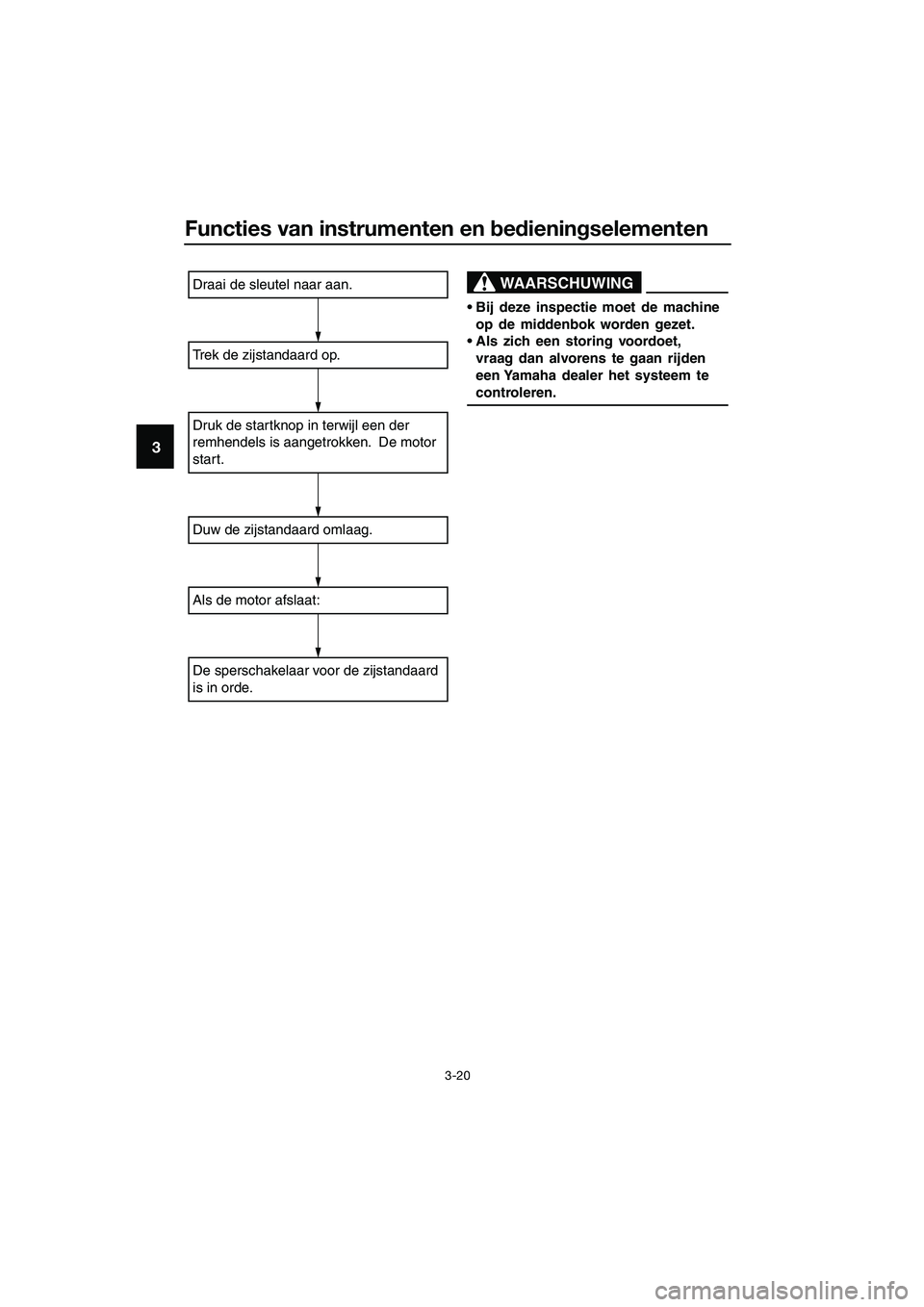

Controleer de werking van de zijstandaard-
schakelaar als volgt.
UBR7D0D0.book Page 19 Tuesday, October 25, 2016 2:40 PM

Functies van instrumenten en bedieningselementen
3-20
3
Draai de sleutel naar aan.
Trek de zijstandaard op.
Druk de startknop in terwijl een der
remhendels is aangetrokken. De motor
start.
Duw de zijstandaard omlaag.
Als de motor afslaat:
De sperschakelaar voor de zijstandaard
is in orde.
WAARSCHUWING
Bij deze inspectie moet de machine
op de middenbok worden gezet.
Als zich een storing voordoet,
vraag dan alvorens te gaan rijden
een Yamaha dealer het systeem te
controleren.
UBR7D0D0.book Page 20 Tuesday, October 25, 2016 2:40 PM

Functies van instrumenten en bedieningselementen
3-21
3
DAU39657

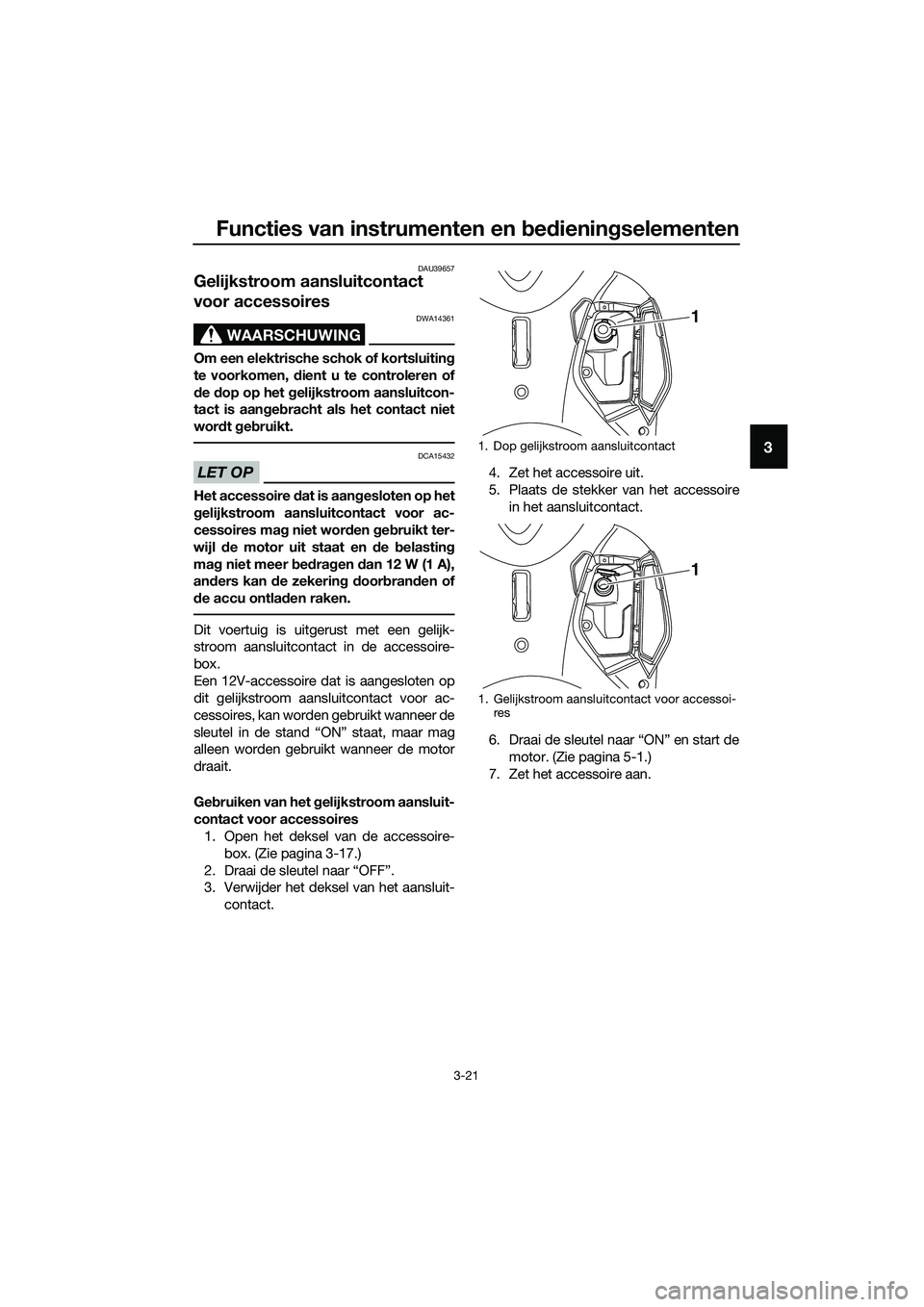

Gelijkstroom aansluitcontact
voor accessoires
WAARSCHUWING
DWA14361
Om een elektrische schok of kortsluiting
te voorkomen, dient u te controleren of
de dop op het gelijkstroom aansluitcon-
tact is aangebracht als het contact niet
wordt gebruikt.
LET OP
DCA15432
Het accessoire dat is aangesloten op het
gelijkstroom aansluitcontact voor ac-
cessoires mag niet worden gebruikt ter-
wijl de motor uit staat en de belasting
mag niet meer bedragen dan 12 W (1 A),
anders kan de zekering doorbranden of
de accu ontladen raken.
Dit voertuig is uitgerust met een gelijk-
stroom aansluitcontact in de accessoire-
box.
Een 12V-accessoire dat is aangesloten op
dit gelijkstroom aansluitcontact voor ac-
cessoires, kan worden gebruikt wanneer de
sleutel in de stand “ON” staat, maar mag
alleen worden gebruikt wanneer de motor
draait.
Gebruiken van het gelijkstroom aansluit-
contact voor accessoires
1. Open het deksel van de accessoire-
box. (Zie pagina 3-17.)
2. Draai de sleutel naar “OFF”.
3. Verwijder het deksel van het aansluit-
contact.4. Zet het accessoire uit.
5. Plaats de stekker van het accessoire
in het aansluitcontact.
6. Draai de sleutel naar “ON” en start de
motor. (Zie pagina 5-1.)
7. Zet het accessoire aan.
1. Dop gelijkstroom aansluitcontact
1. Gelijkstroom aansluitcontact voor accessoi-
res
1
1
UBR7D0D0.book Page 21 Tuesday, October 25, 2016 2:40 PM

Functies van instrumenten en bedieningselementen
3-22
3
DAU70641

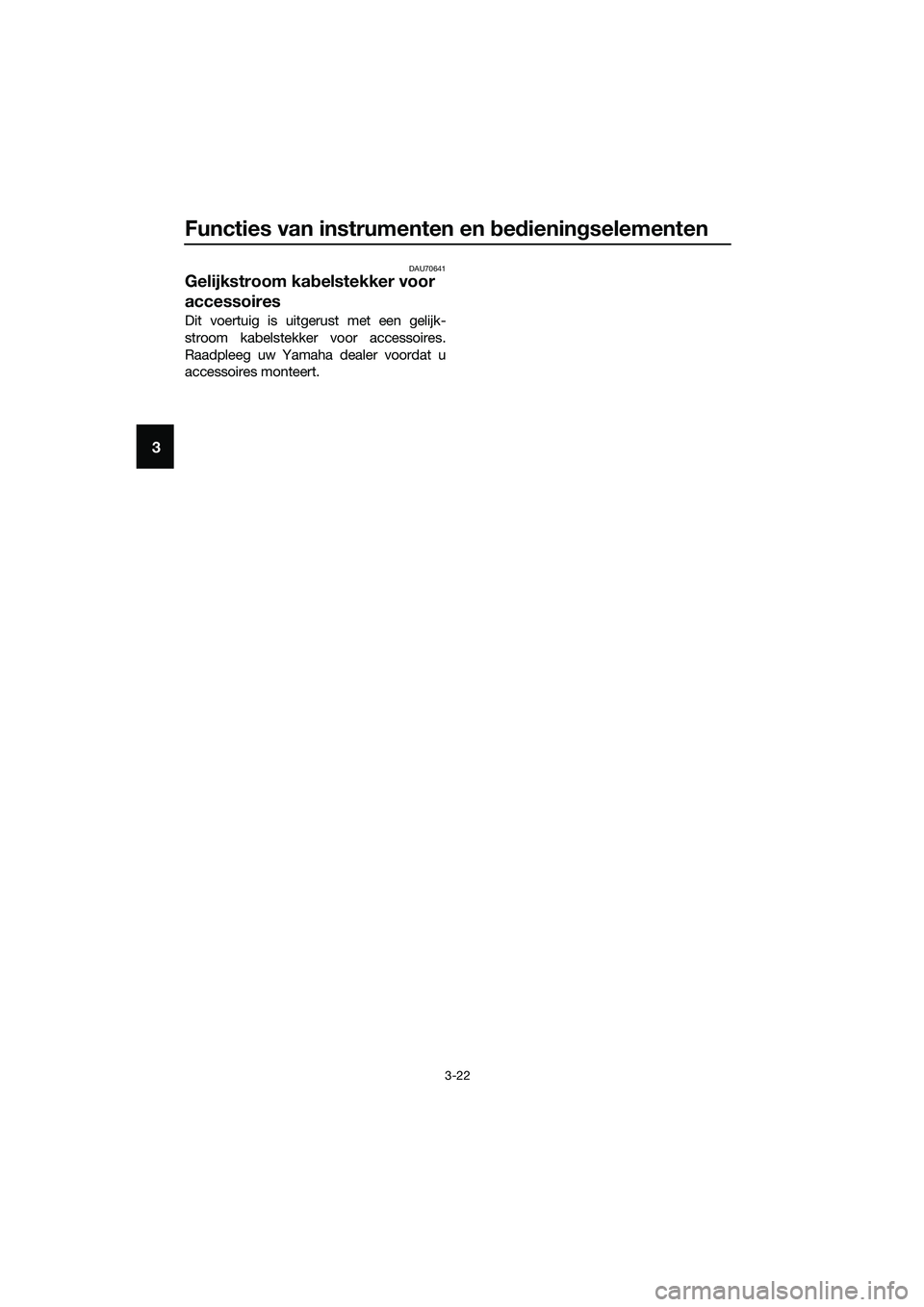

Gelijkstroom kabelstekker voor
accessoires
Dit voertuig is uitgerust met een gelijk-
stroom kabelstekker voor accessoires.
Raadpleeg uw Yamaha dealer voordat u
accessoires monteert.
UBR7D0D0.book Page 22 Tuesday, October 25, 2016 2:40 PM

Voor uw veiligheid – controles voor het rijden
4-1
4

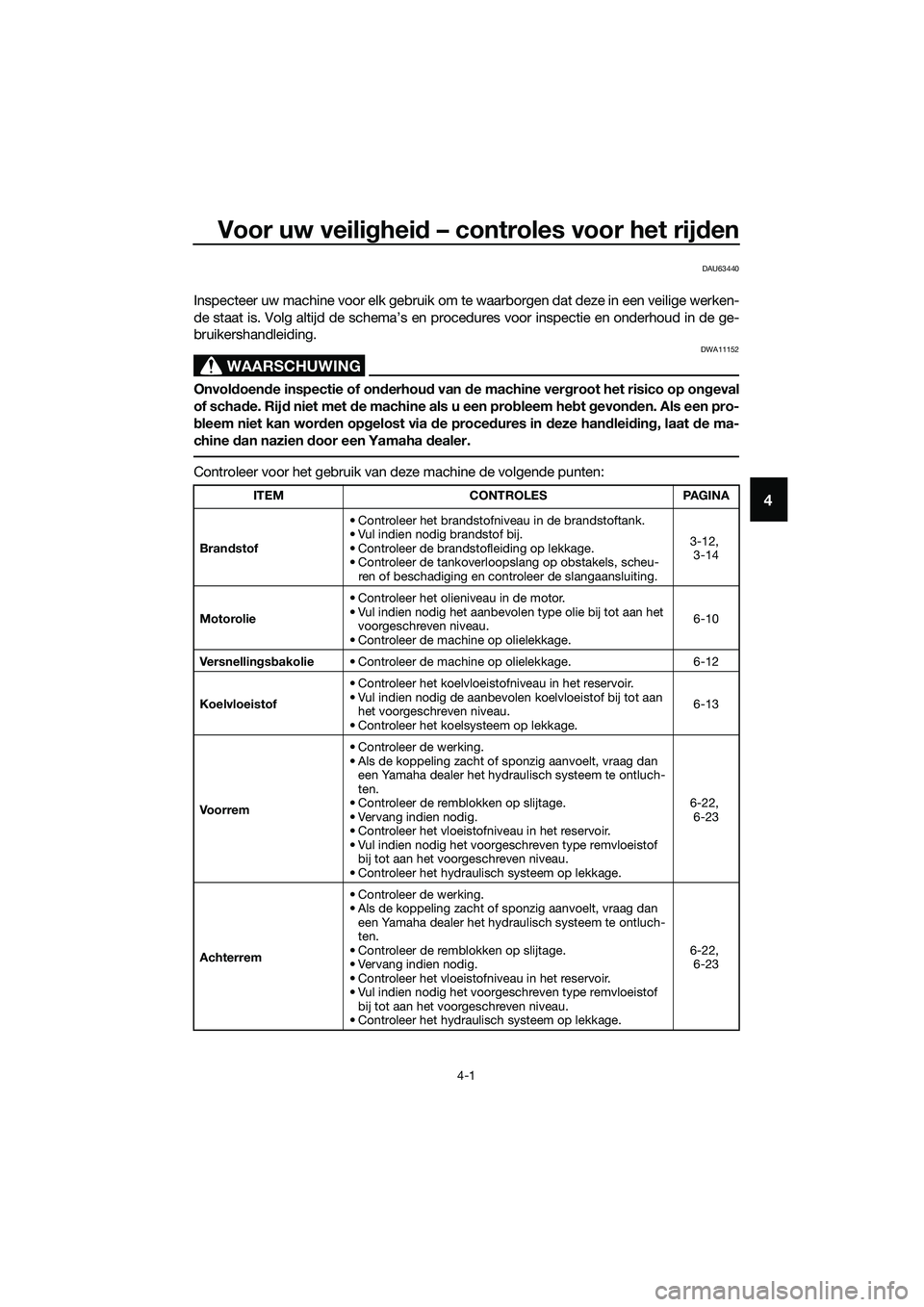

DAU63440
Inspecteer uw machine voor elk gebruik om te waarborgen dat deze in een veilige werken-
de staat is. Volg altijd de schema’s en procedures voor inspectie en onderhoud in de ge-
bruikershandleiding.
WAARSCHUWING
DWA11152
Onvoldoende inspectie of onderhoud van de machine vergroot het risico op ongeval
of schade. Rijd niet met de machine als u een probleem hebt gevonden. Als een pro-
bleem niet kan worden opgelost via de procedures in deze handleiding, laat de ma-
chine dan nazien door een Yamaha dealer.
Controleer voor het gebruik van deze machine de volgende punten:
ITEM CONTROLES PAGINA
Brandstof• Controleer het brandstofniveau in de brandstoftank.
• Vul indien nodig brandstof bij.
• Controleer de brandstofleiding op lekkage.
• Controleer de tankoverloopslang op obstakels, scheu-
ren of beschadiging en controleer de slangaansluiting.3-12,
3-14
Motorolie• Controleer het olieniveau in de motor.
• Vul indien nodig het aanbevolen type olie bij tot aan het
voorgeschreven niveau.
• Controleer de machine op olielekkage.6-10
Versnellingsbakolie• Controleer de machine op olielekkage. 6-12
Koelvloeistof• Controleer het koelvloeistofniveau in het reservoir.
• Vul indien nodig de aanbevolen koelvloeistof bij tot aan
het voorgeschreven niveau.
• Controleer het koelsysteem op lekkage.6-13
Voorrem• Controleer de werking.
• Als de koppeling zacht of sponzig aanvoelt, vraag dan
een Yamaha dealer het hydraulisch systeem te ontluch-
ten.
• Controleer de remblokken op slijtage.
• Vervang indien nodig.
• Controleer het vloeistofniveau in het reservoir.
• Vul indien nodig het voorgeschreven type remvloeistof
bij tot aan het voorgeschreven niveau.
• Controleer het hydraulisch systeem op lekkage.6-22,
6-23
Achterrem• Controleer de werking.
• Als de koppeling zacht of sponzig aanvoelt, vraag dan
een Yamaha dealer het hydraulisch systeem te ontluch-
ten.
• Controleer de remblokken op slijtage.
• Vervang indien nodig.
• Controleer het vloeistofniveau in het reservoir.
• Vul indien nodig het voorgeschreven type remvloeistof
bij tot aan het voorgeschreven niveau.
• Controleer het hydraulisch systeem op lekkage.6-22,
6-23
UBR7D0D0.book Page 1 Tuesday, October 25, 2016 2:40 PM

Voor uw veiligheid – controles voor het rijden
4-2
4

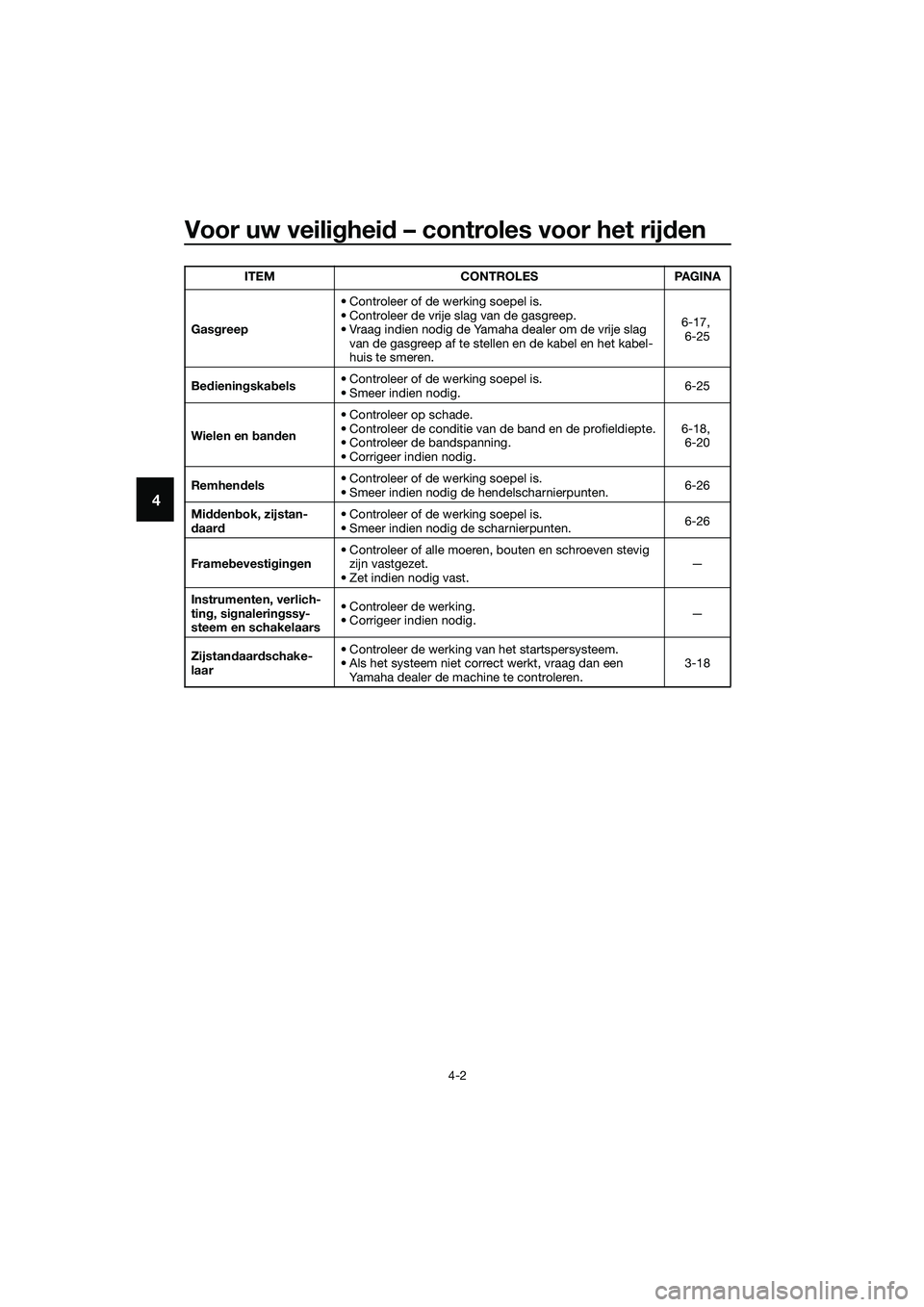

Gasgreep• Controleer of de werking soepel is.
• Controleer de vrije slag van de gasgreep.
• Vraag indien nodig de Yamaha dealer om de vrije slag
van de gasgreep af te stellen en de kabel en het kabel-
huis te smeren.6-17,
6-25
Bedieningskabels• Controleer of de werking soepel is.
• Smeer indien nodig.6-25
Wielen en banden• Controleer op schade.
• Controleer de conditie van de band en de profieldiepte.
• Controleer de bandspanning.
• Corrigeer indien nodig.6-18,
6-20
Remhendels• Controleer of de werking soepel is.
• Smeer indien nodig de hendelscharnierpunten.6-26
Middenbok, zijstan-
daard• Controleer of de werking soepel is.
• Smeer indien nodig de scharnierpunten.6-26
Framebevestigingen• Controleer of alle moeren, bouten en schroeven stevig
zijn vastgezet.
• Zet indien nodig vast.—
Instrumenten, verlich-
ting, signaleringssy-
steem en schakelaars• Controleer de werking.
• Corrigeer indien nodig.—
Zijstandaardschake-
laar • Controleer de werking van het startspersysteem.
• Als het systeem niet correct werkt, vraag dan een
Yamaha dealer de machine te controleren.3-18 ITEM CONTROLES PAGINA
UBR7D0D0.book Page 2 Tuesday, October 25, 2016 2:40 PM

Gebruik en belangrijke rij-informatie
5-1
5

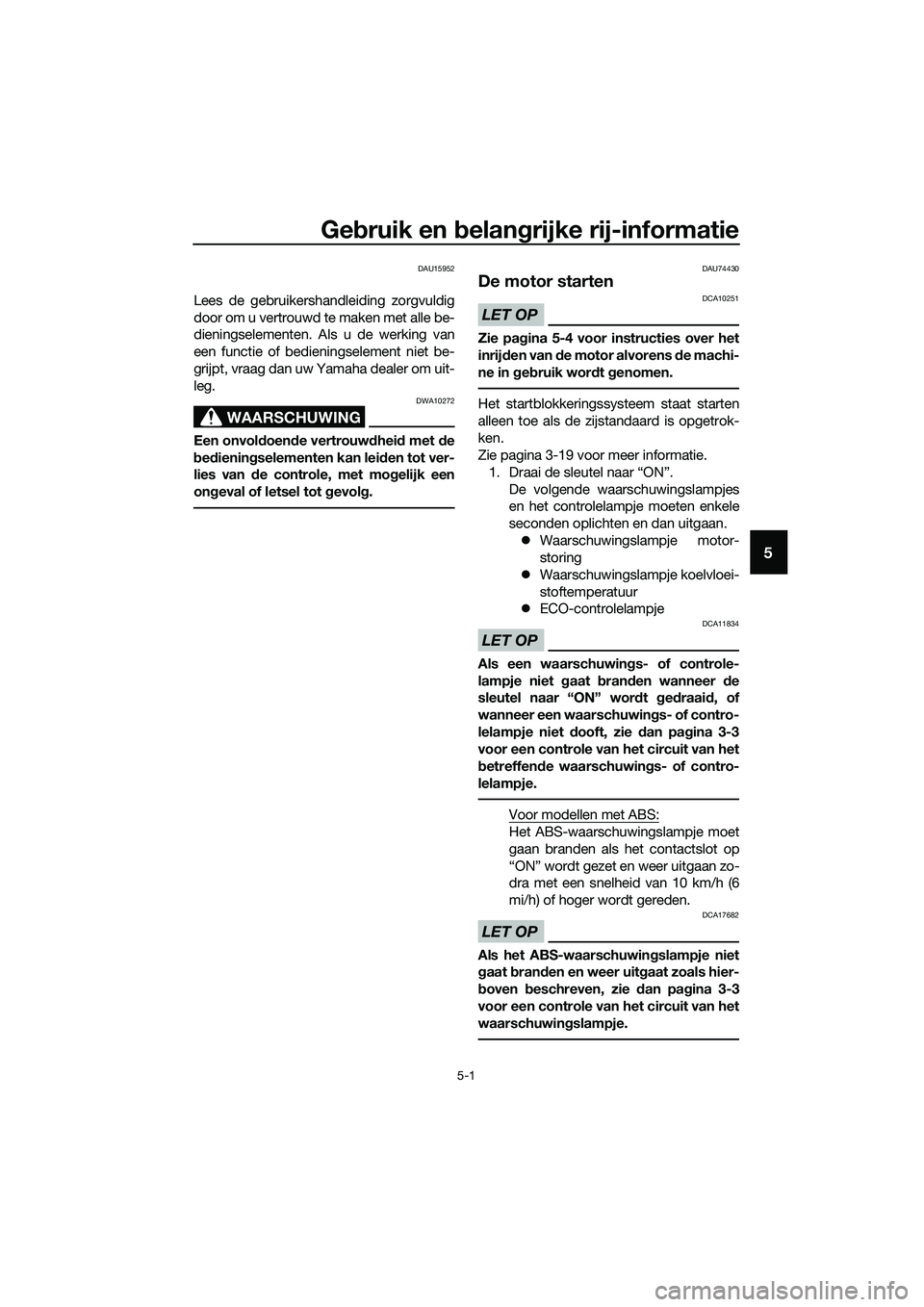

DAU15952
Lees de gebruikershandleiding zorgvuldig
door om u vertrouwd te maken met alle be-
dieningselementen. Als u de werking van
een functie of bedieningselement niet be-
grijpt, vraag dan uw Yamaha dealer om uit-
leg.
WAARSCHUWING
DWA10272
Een onvoldoende vertrouwdheid met de
bedieningselementen kan leiden tot ver-
lies van de controle, met mogelijk een
ongeval of letsel tot gevolg.
DAU74430
De motor starten
LET OP
DCA10251
Zie pagina 5-4 voor instructies over het
inrijden van de motor alvorens de machi-
ne in gebruik wordt genomen.
Het startblokkeringssysteem staat starten
alleen toe als de zijstandaard is opgetrok-
ken.
Zie pagina 3-19 voor meer informatie.
1. Draai de sleutel naar “ON”.
De volgende waarschuwingslampjes
en het controlelampje moeten enkele
seconden oplichten en dan uitgaan.
zWaarschuwingslampje motor-
storing
zWaarschuwingslampje koelvloei-
stoftemperatuur
zECO-controlelampje
LET OP
DCA11834
Als een waarschuwings- of controle-
lampje niet gaat branden wanneer de
sleutel naar “ON” wordt gedraaid, of
wanneer een waarschuwings- of contro-
lelampje niet dooft, zie dan pagina 3-3
voor een controle van het circuit van het
betreffende waarschuwings- of contro-
lelampje.
Voor modellen met ABS:
Het ABS-waarschuwingslampje moet
gaan branden als het contactslot op
“ON” wordt gezet en weer uitgaan zo-
dra met een snelheid van 10 km/h (6
mi/h) of hoger wordt gereden.
LET OP
DCA17682
Als het ABS-waarschuwingslampje niet
gaat branden en weer uitgaat zoals hier-
boven beschreven, zie dan pagina 3-3
voor een controle van het circuit van het
waarschuwingslampje.
UBR7D0D0.book Page 1 Tuesday, October 25, 2016 2:40 PM

Gebruik en belangrijke rij-informatie
5-2
5
2. Sluit de gasklep volledig.
3. Start de motor door de startknop in te
drukken terwijl de voor- of achterrem
wordt bekrachtigd.
Als de motor niet wil starten, laat dan
de startknop los, wacht een paar se-
conden en probeer het dan opnieuw.
Iedere startpoging moet zo kort mo-
gelijk duren om de accu te sparen.
Laat de startmotor nooit langer dan 10
seconden achtereen draaien.
LET OP
DCA11043
Trek nooit snel op terwijl de motor nog
koud is, dit verkort de levensduur van de
motor!
DAU60640

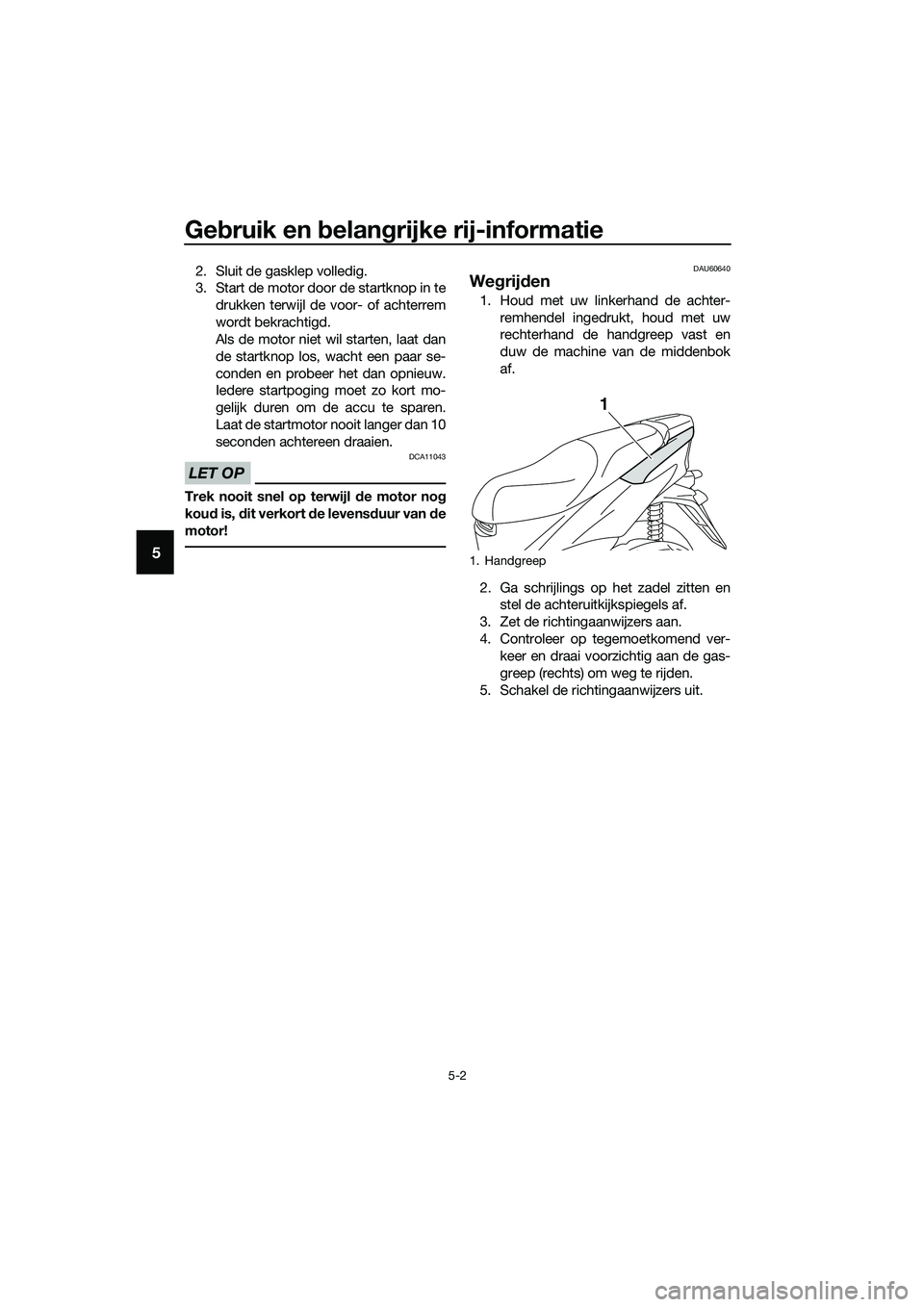

Wegrijden
1. Houd met uw linkerhand de achter-
remhendel ingedrukt, houd met uw
rechterhand de handgreep vast en
duw de machine van de middenbok
af.
2. Ga schrijlings op het zadel zitten en
stel de achteruitkijkspiegels af.
3. Zet de richtingaanwijzers aan.
4. Controleer op tegemoetkomend ver-
keer en draai voorzichtig aan de gas-
greep (rechts) om weg te rijden.
5. Schakel de richtingaanwijzers uit.
1. Handgreep
1
UBR7D0D0.book Page 2 Tuesday, October 25, 2016 2:40 PM
