Funciones de los instrumentos y mand os
5-2
5
ATENCIÓN
SCA26820
Si la luz MIL comienza a parpa dear, re-
d uzca el régimen del motor para evitar
d años en el sistema de escape.NOTAEl motor se controla de forma sensible para
que el sistema de diagnóstico incorporado
detecte el deterioro y el mal funcionamien-
to del sistema de control de emisiones. De-
bido a estas especificaciones, la luz MIL
puede encenderse o parpadear a causa de
modificaciones del vehículo, falta de man-
tenimiento o un uso excesivo o inadecuado
del vehículo. Para evitarlo, tenga en cuenta
estas precauciones.
 No intente modificar el software de la
unidad de control del motor.
 No instale ningún accesorio eléctrico
que interfiera con el control del motor.
 No utilice accesorios ni piezas no ori-
ginales para la suspensión, bujías, in-
yectores, sistema de escape, etc.
 No modifique las especificaciones de
la transmisión (cadena, piñones, llan-
tas, neumáticos, etc.).
 No desmonte ni altere el sensor de
O2, el sistema de inducción de aire ni
piezas del escape (catalizadores o
EXUP, etc.). 
Mantenga la correa trapezoidal y la
correa de transmisión correctas (si
está equipado).
 Mantenga la presión correcta de los
neumáticos.
 No utilice el vehículo en condiciones
extremas. Por ejemplo, apertura y cie-
rre repetidos o excesivos del acelera-
dor, acelerones, derrapajes,
caballitos, etc.
SAU88890
Luz de aviso d el sistema ABS “ ”
Esta luz de aviso se enciende cuando se da
el contacto por primera vez y se apaga
después de iniciar la marcha. Si la luz de
aviso se enciende durante la marcha, es
posible que el sistema antibloqueo de fre-
nos no funcione correctamente.
ADVERTENCIA
SWA16043
Si la luz de aviso del sistema ABS no se
apaga al alcanzar los 10 km/h (6 mi/h) o
si se encien de durante la marcha:
 Extreme las precauciones para evi-
tar el posible bloqueo d e las ruedas
en una frena da de emergencia.
 Haga revisar el vehículo en un con-
cesionario Yamaha lo antes posi-
ble.
NOTALa luz de aviso del sistema ABS puede en-
cenderse cuando se revoluciona el motor
con el vehículo sobre el caballete central,
pero esto no indica un fallo.
SAU88930
Luz in dica dora del sistema de control de
tracción “ ”
Esta luz indicadora parpadea cuando se ha
activado el control de tracción.
Si el sistema de control de tracción se des-
activa, esta luz indicadora se enciende.
(Véase la página 5-14).NOTACuando se da el contacto del vehículo, la
luz debe encenderse durante unos segun-
dos y luego apagarse. Si la luz no se en-
ciende o permanece encendida, haga
comprobar el vehículo en un concesionario
Yamaha.
SAU89252
Luz in dica dora de para da asisti da“ ”
Esta luz indicadora parpadea cuando se
puede utilizar la parada asistida.
La luz indicadora se enciende cuando se
activa la parada asistida.
UBEDS0S0.book Page 2 Monday, October 12, 2020 8:34 AM

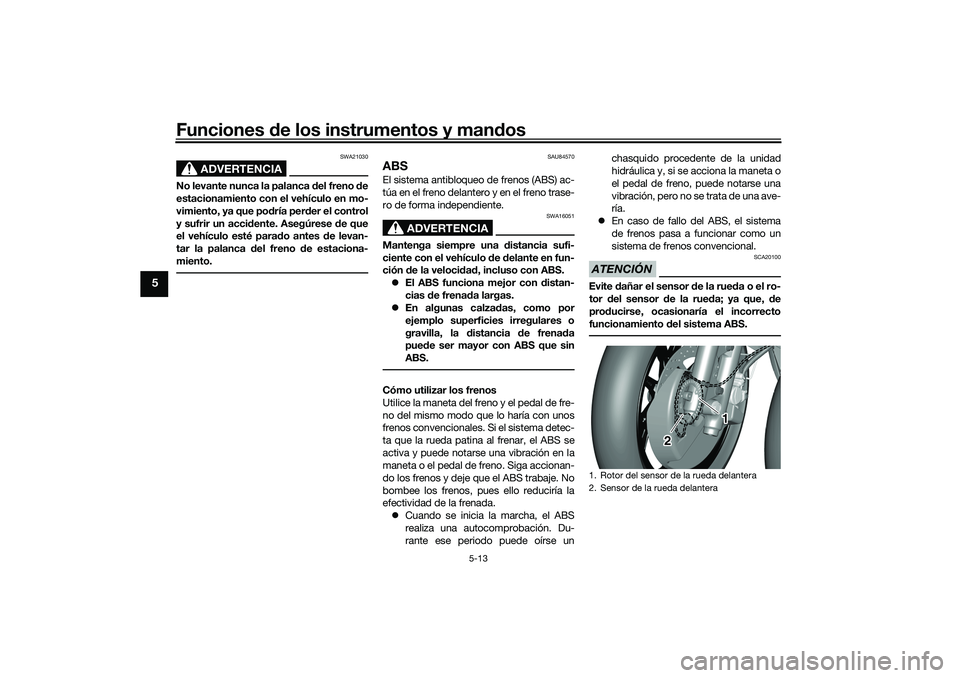

Funciones de los instrumentos y mand os
5-13
5
ADVERTENCIA
SWA21030
No levante nunca la palanca del freno de
estacionamiento con el vehículo en mo-
vimiento, ya que po dría per der el control
y sufrir un acci dente. Asegúrese de que
el vehículo esté para do antes d e levan-
tar la palanca del freno de estaciona-
miento.
SAU84570
ABSEl sistema antibloqueo de frenos (ABS) ac-
túa en el freno delantero y en el freno trase-
ro de forma independiente.
ADVERTENCIA
SWA16051
Mantenga siempre una distancia sufi-
ciente con el vehículo d e delante en fun-
ción de la veloci dad , incluso con ABS.
 El ABS funciona mejor con distan-
cias de frena da largas.
 En algunas calza das, como por
ejemplo superficies irregulares o
gravilla, la distancia de frena da
pue de ser mayor con ABS que sin
ABS.Cómo utilizar los frenos
Utilice la maneta del freno y el pedal de fre-
no del mismo modo que lo haría con unos
frenos convencionales. Si el sistema detec-
ta que la rueda patina al frenar, el ABS se
activa y puede notarse una vibración en la
maneta o el pedal de freno. Siga accionan-
do los frenos y deje que el ABS trabaje. No
bombee los frenos, pues ello reduciría la
efectividad de la frenada.  Cuando se inicia la marcha, el ABS
realiza una autocomprobación. Du-
rante ese periodo puede oírse un chasquido procedente de la unidad
hidráulica y, si se acciona la maneta o
el pedal de freno, puede notarse una
vibración, pero no se trata de una ave-
ría.
 En caso de fallo del ABS, el sistema
de frenos pasa a funcionar como un
sistema de frenos convencional.
ATENCIÓN
SCA20100
Evite dañar el sensor d e la rueda o el ro-
tor del sensor d e la rueda; ya que, de
pro ducirse, ocasionaría el incorrecto
funcionamiento del sistema ABS.1. Rotor del sensor de la rueda delantera
2. Sensor de la rueda delantera
1
2
UBEDS0S0.book Page 13 Monday, October 12, 2020 8:34 AM

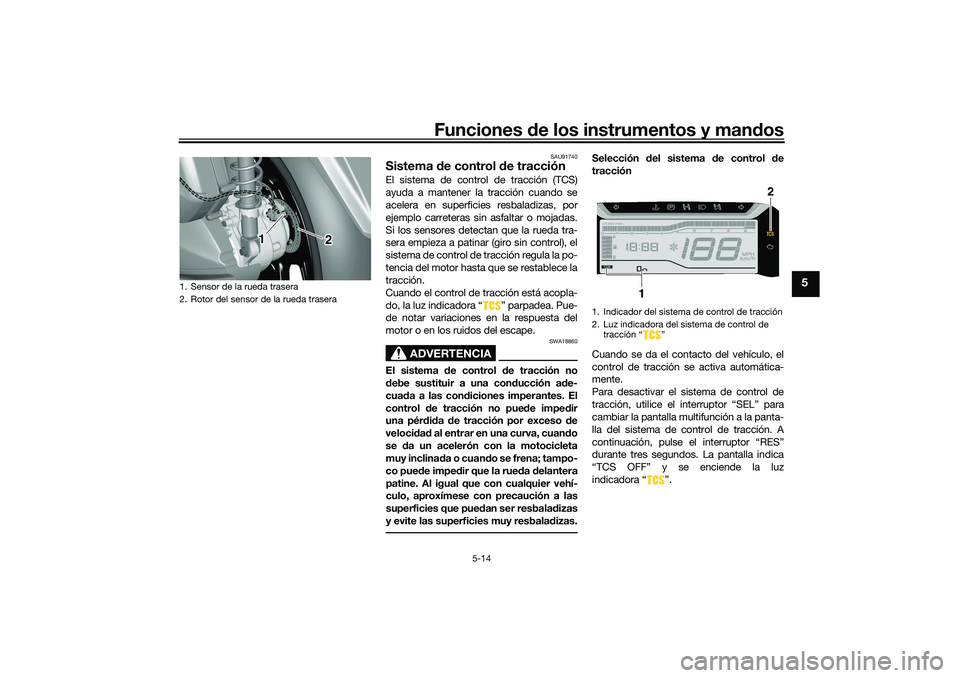

Funciones de los instrumentos y mand os
5-14
5
SAU91740
Sistema de control de tracciónEl sistema de control de tracción (TCS)
ayuda a mantener la tracción cuando se
acelera en superficies resbaladizas, por
ejemplo carreteras sin asfaltar o mojadas.
Si los sensores detectan que la rueda tra-
sera empieza a patinar (giro sin control), el
sistema de control de tracción regula la po-
tencia del motor hasta que se restablece la
tracción.
Cuando el control de tracción está acopla-
do, la luz indicadora “ ” parpadea. Pue-
de notar variaciones en la respuesta del
motor o en los ruidos del escape.
ADVERTENCIA
SWA18860
El sistema d e control de tracción no
d ebe sustituir a una con ducción a de-
cuad a a las con diciones imperantes. El
control de tracción no pue de impe dir
una pér did a de tracción por exceso d e
veloci dad al entrar en una curva, cuan do
se da un acelerón con la motocicleta
muy inclina da o cuan do se frena; tampo-
co pue de impe dir que la rue da delantera
patine. Al igual que con cualquier vehí-
culo, aproxímese con precaución a las
superficies que pue dan ser resbala dizas
y evite las superficies muy resbala dizas.
Selección del sistema de control de
tracción
Cuando se da el contacto del vehículo, el
control de tracción se activa automática-
mente.
Para desactivar el sistema de control de
tracción, utilice el interruptor “SEL” para
cambiar la pantalla multifunción a la panta-
lla del sistema de control de tracción. A
continuación, pulse el interruptor “RES”
durante tres segundos. La pantalla indica
“TCS OFF” y se enciende la luz
indicadora “ ”.
1. Sensor de la rueda trasera
2. Rotor del sensor de la rueda trasera
1 2 2 2
1. Indicador del sistema de control de tracción
2. Luz indicadora del sistema de control de
tracción Ž
2
1
UBEDS0S0.book Page 14 Monday, October 12, 2020 8:34 AM

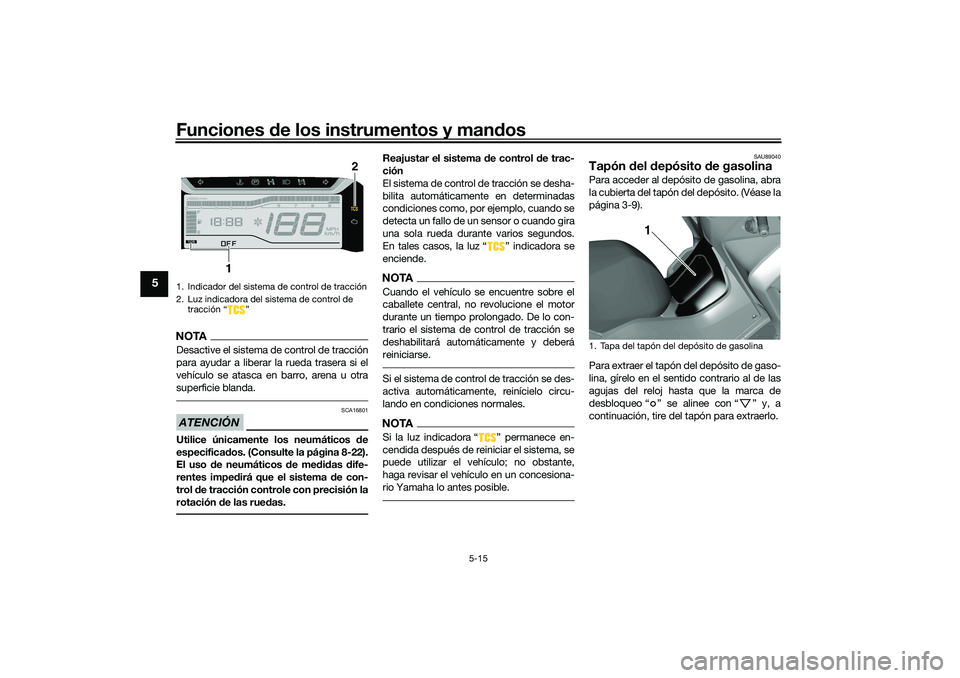

Funciones de los instrumentos y mand os
5-15
5
NOTADesactive el sistema de control de tracción
para ayudar a liberar la rueda trasera si el
vehículo se atasca en barro, arena u otra
superficie blanda.ATENCIÓN
SCA16801
Utilice únicamente los neumáticos de
especificad os. (Consulte la página 8-22).
El uso d e neumáticos d e medid as dife-
rentes impe dirá que el sistema de con-
trol de tracción controle con precisión la
rotación de las rue das.
Reajustar el sistema de control de trac-
ción
El sistema de control de tracción se desha-
bilita automáticamente en determinadas
condiciones como, por ejemplo, cuando se
detecta un fallo de un sensor o cuando gira
una sola rueda durante varios segundos.
En tales casos, la luz “ ” indicadora se
enciende.NOTACuando el vehículo se encuentre sobre el
caballete central, no revolucione el motor
durante un tiempo prolongado. De lo con-
trario el sistema de control de tracción se
deshabilitará automáticamente y deberá
reiniciarse.Si el sistema de control de tracción se des-
activa automáticamente, reinícielo circu-
lando en condiciones normales.NOTASi la luz indicadora Ž permanece en-
cendida después de reiniciar el sistema, se
puede utilizar el vehículo; no obstante,
haga revisar el vehículo en un concesiona-
rio Yamaha lo antes posible.
SAU89040
Tapón del depósito de gasolinaPara acceder al depósito de gasolina, abra
la cubierta del tapón del depósito. (Véase la
página 3-9).
Para extraer el tapón del depósito de gaso-
lina, gírelo en el sentido contrario al de las
agujas del reloj hasta que la marca de
desbloqueo “ ” se alinee con “ ” y, a
continuación, tire del tapón para extraerlo.
1. Indicador del sistema de control de tracción
2. Luz indicadora del sistema de control de
tracción “ ”
2
1
1. Tapa del tapón del depósito de gasolina
1
UBEDS0S0.book Page 15 Monday, October 12, 2020 8:34 AM

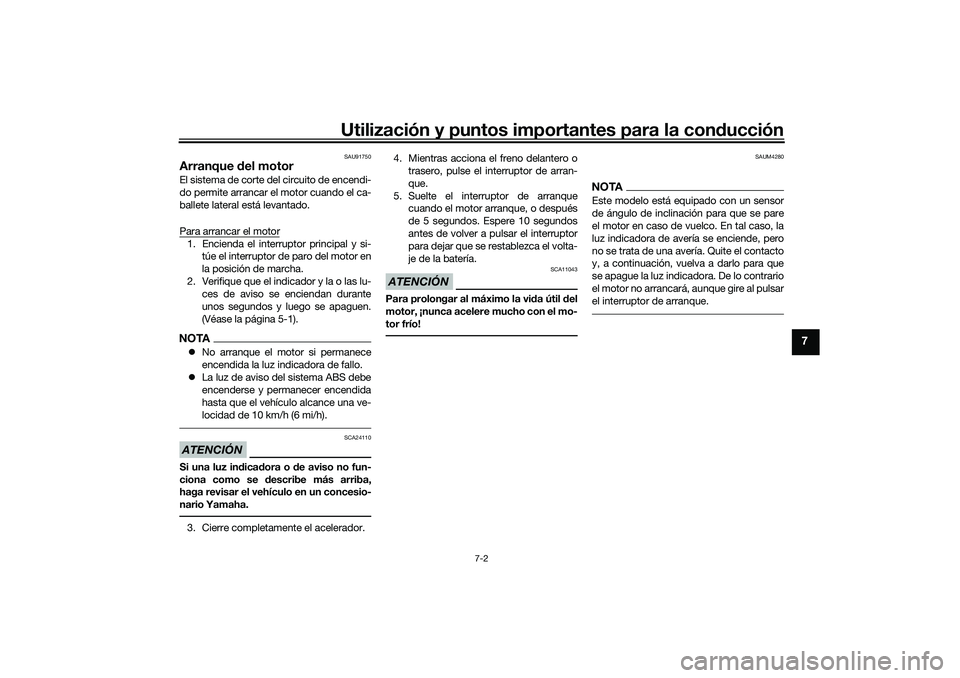

Utilización y puntos importantes para la conducción
7-2
7
SAU91750
Arranque del motorEl sistema de corte del circuito de encendi-
do permite arrancar el motor cuando el ca-
ballete lateral está levantado.
Para arrancar el motor1. Encienda el interruptor principal y si-
túe el interruptor de paro del motor en
la posición de marcha.
2. Verifique que el indicador y la o las lu- ces de aviso se enciendan durante
unos segundos y luego se apaguen.
(Véase la página 5-1).NOTANo arranque el motor si permanece
encendida la luz indicadora de fallo.
 La luz de aviso del sistema ABS debe
encenderse y permanecer encendida
hasta que el vehículo alcance una ve-
locidad de 10 km/h (6 mi/h).ATENCIÓN
SCA24110
Si una luz in dica dora o de aviso no fun-
ciona como se describe más arriba,
haga revisar el vehículo en un concesio-
nario Yamaha.3. Cierre completamente el acelerador. 4. Mientras acciona el freno delantero o
trasero, pulse el interruptor de arran-
que.
5. Suelte el interruptor de arranque cuando el motor arranque, o después
de 5 segundos. Espere 10 segundos
antes de volver a pulsar el interruptor
para dejar que se restablezca el volta-
je de la batería.
ATENCIÓN
SCA11043
Para prolongar al máximo la vi da útil d el
motor, ¡nunca acelere mucho con el mo-
tor frío!
SAUM4280
NOTAEste modelo está equipado con un sensor
de ángulo de inclinación para que se pare
el motor en caso de vuelco. En tal caso, la
luz indicadora de avería se enciende, pero
no se trata de una avería. Quite el contacto
y, a continuación, vuelva a darlo para que
se apague la luz indicadora. De lo contrario
el motor no arrancará, aunque gire al pulsar
el interruptor de arranque.
UBEDS0S0.book Page 2 Monday, October 12, 2020 8:34 AM

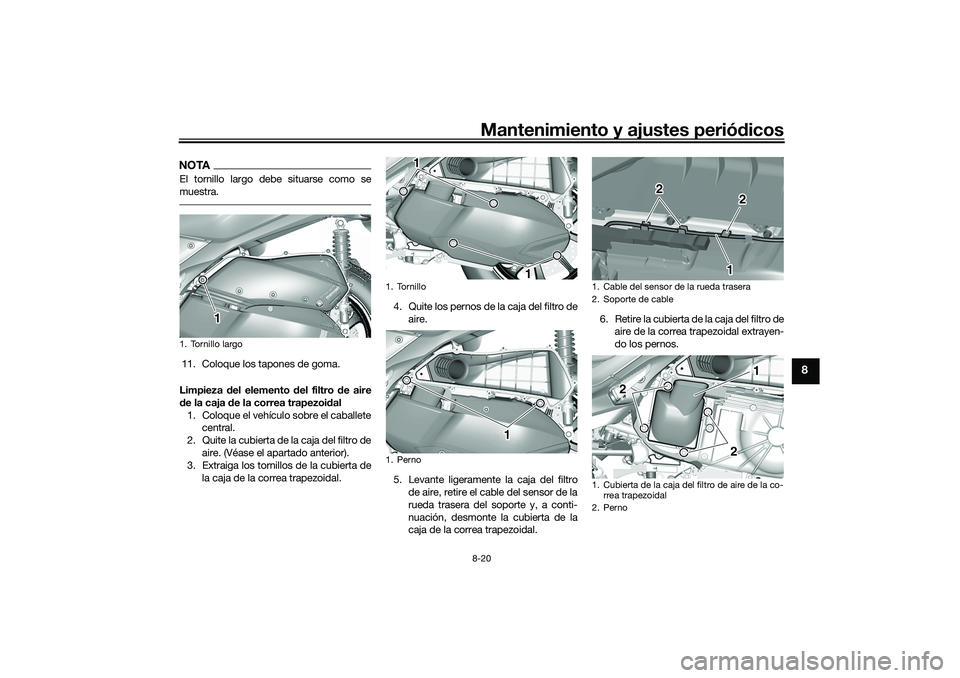

Mantenimiento y ajustes periódicos8-20
8
NOTAEl tornillo largo debe situarse como se
muestra.11. Coloque los tapones de goma.
Limpieza del elemento d el filtro de aire
d e la caja de la correa trapezoi dal
1. Coloque el vehículo sobre el caballete central.
2. Quite la cubierta de la caja del filtro de aire. (Véase el apartado anterior).
3. Extraiga los tornillos de la cubierta de
la caja de la correa trapezoidal. 4. Quite los pernos de la caja del filtro de
aire.
5. Levante ligeramente la caja del filtro de aire, retire el cable del sensor de la
rueda trasera del soporte y, a conti-
nuación, desmonte la cubierta de la
caja de la correa trapezoidal. 6. Retire la cubierta de la caja del filtro de
aire de la correa trapezoidal extrayen-
do los pernos.1. Tornillo largo
1
1. Tornillo
1. Perno
1
1
1
1. Cable del sensor de la rueda trasera
2. Soporte de cable
1. Cubierta de la caja del filtro de aire de la co-rrea trapezoidal
2. Perno
1
2
2
2
2
1
UBEDS0S0.book Page 20 Monday, October 12, 2020 8:34 AM

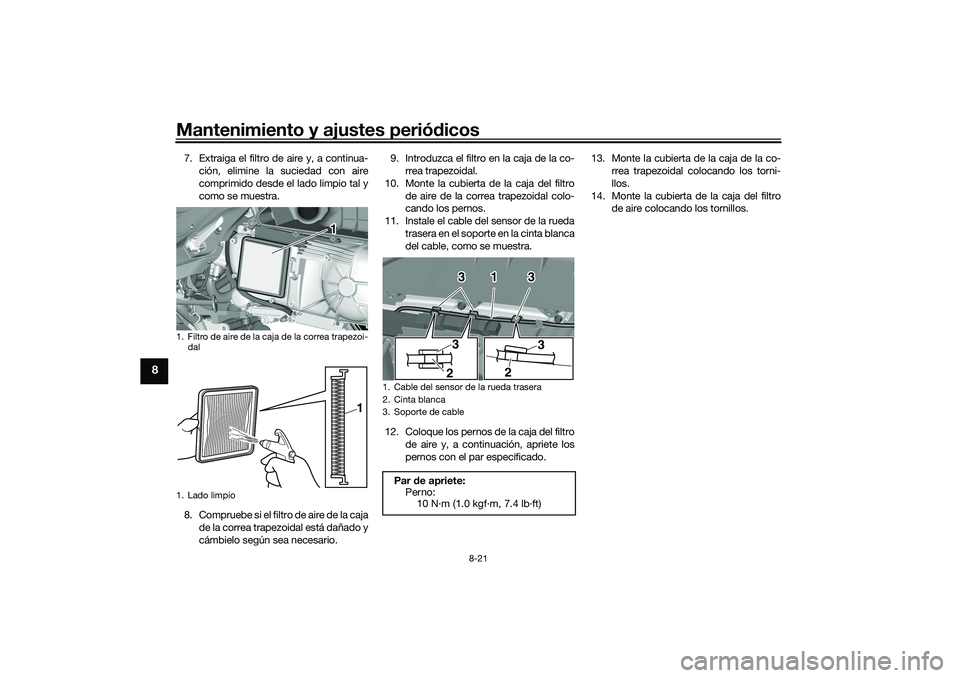

Mantenimiento y ajustes periódicos
8-21
8
7. Extraiga el filtro de aire y, a continua-
ción, elimine la suciedad con aire
comprimido desde el lado limpio tal y
como se muestra.
8 . C o m p r u e b e s i e l f i l t r o d e a i r e d e l a c a j a de la correa trapezoidal está dañado y
cámbielo según sea necesario. 9. Introduzca el filtro en la caja de la co-
rrea trapezoidal.
10. Monte la cubierta de la caja del filtro de aire de la correa trapezoidal colo-
cando los pernos.
11. Instale el cable del sensor de la rueda trasera en el soporte en la cinta blanca
del cable, como se muestra.
12. Coloque los pernos de la caja del filtro de aire y, a continuación, apriete los
pernos con el par especificado. 13. Monte la cubierta de la caja de la co-
rrea trapezoidal colocando los torni-
llos.
14. Monte la cubierta de la caja del filtro de aire colocando los tornillos.1. Filtro de aire de la caja de la correa trapezoi-dal
1. Lado limpio
1
1
1. Cable del sensor de la rueda trasera
2. Cinta blanca
3. Soporte de cablePar de apriete:
Perno:
10 N·m (1.0 kgf·m, 7.4 lb·ft)
1
3
3
2
33
2
UBEDS0S0.book Page 21 Monday, October 12, 2020 8:34 AM

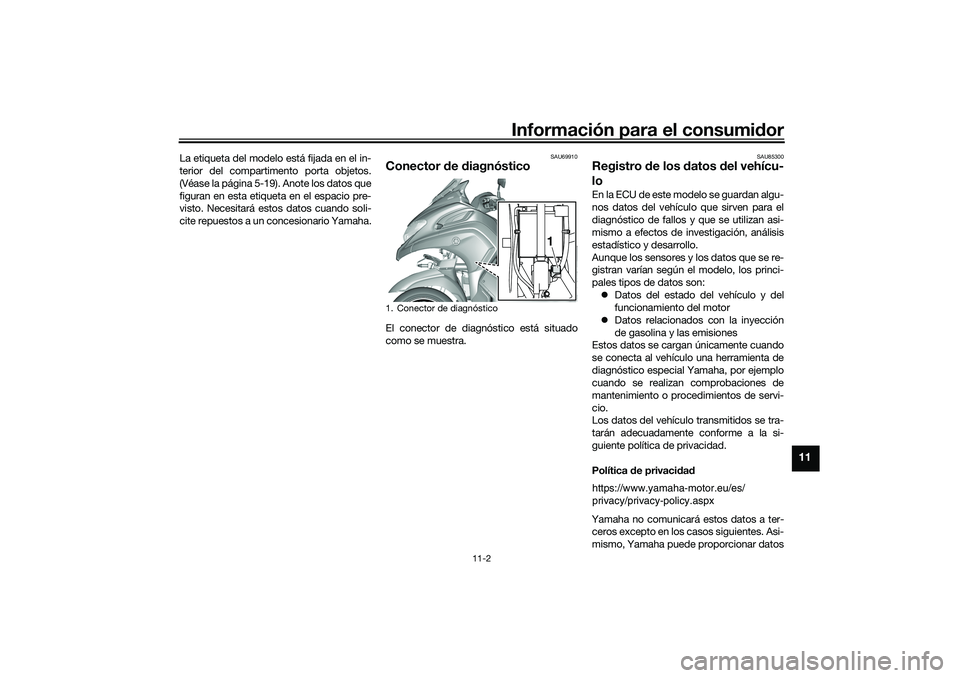

Información para el consumidor
11-2
11
La etiqueta del modelo está fijada en el in-
terior del compartimento porta objetos.
(Véase la página 5-19). Anote los datos que
figuran en esta etiqueta en el espacio pre-
visto. Necesitará estos datos cuando soli-
cite repuestos a un concesionario Yamaha.
SAU69910
Conector de diagnósticoEl conector de diagnóstico está situado
como se muestra.
SAU85300
Registro de los d atos del vehícu-
loEn la ECU de este modelo se guardan algu-
nos datos del vehículo que sirven para el
diagnóstico de fallos y que se utilizan asi-
mismo a efectos de investigación, análisis
estadístico y desarrollo.
Aunque los sensores y los datos que se re-
gistran varían según el modelo, los princi-
pales tipos de datos son:
 Datos del estado del vehículo y del
funcionamiento del motor
 Datos relacionados con la inyección
de gasolina y las emisiones
Estos datos se cargan únicamente cuando
se conecta al vehículo una herramienta de
diagnóstico especial Yamaha, por ejemplo
cuando se realizan comprobaciones de
mantenimiento o procedimientos de servi-
cio.
Los datos del vehículo transmitidos se tra-
tarán adecuadamente conforme a la si-
guiente política de privacidad.
Política de privaci dad
Yamaha no comunicará estos datos a ter-
ceros excepto en los casos siguientes. Asi-
mismo, Yamaha puede proporcionar datos
1. Conector de diagnóstico
1 1
https://www.yamaha-motor.eu/es/
privacy/privacy-policy.aspx
UBEDS0S0.book Page 2 Monday, October 12, 2020 8:34 AM
