YAMAHA TRICITY 300 2021 Bruksanvisningar (in Swedish)
Manufacturer: YAMAHA, Model Year: 2021, Model line: TRICITY 300, Model: YAMAHA TRICITY 300 2021Pages: 108, PDF Size: 15.19 MB
Page 1 of 108
DIC183
MWD300 (Tricity 300)
1
2
3
4
5
6
7
8
9
10
11
12
ÄGARENS HANDBOK
MOTORCYKEL
Läs den här handboken
noga innan fordonet används.
KonsumentinformationRegister
Specifikationer
Skötsel och förvaring av fordon
Instrument och kontrollfunktioner
HållassistansBeskrivning
Smart nyckelsystem
Säkerhetsinformation
Periodiskt underhåll och justering
Hantering och viktiga punkter vid körning För din egen säkerhet – kontroller före
körning
BED-F819D-M0
[Swedish (M)]

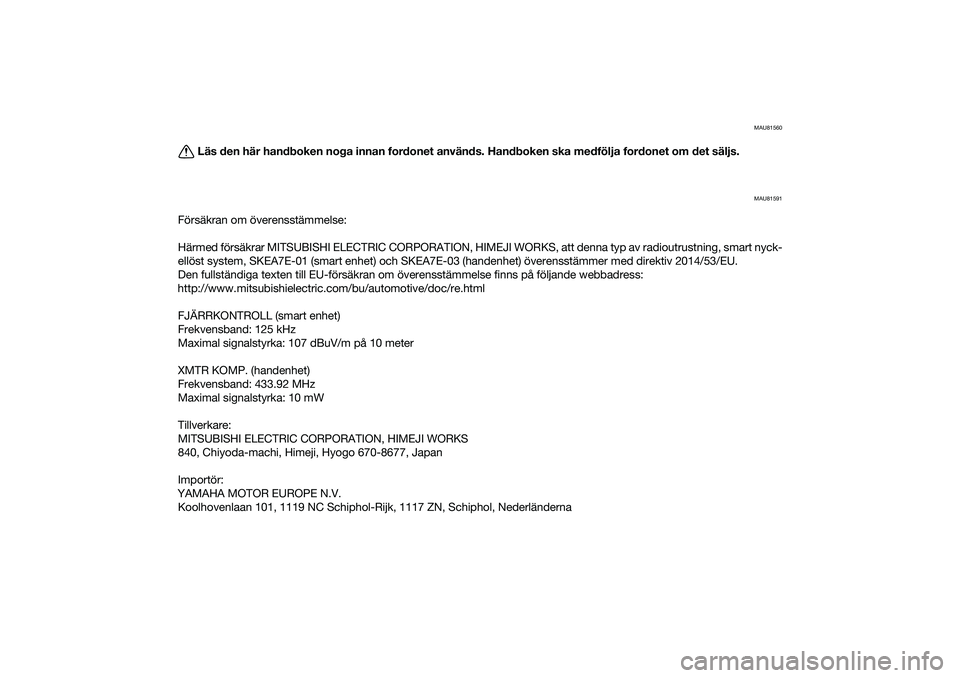

Page 2 of 108
MAU81560
Läs den här handboken noga innan fordonet används. Handboken ska medfölja fordonet om det säljs.
MAU81591
Försäkran om överensstämmelse:
Härmed försäkrar MITSUBISHI ELECTRIC CORPORATION, HIMEJI WORKS, att denna typ av radioutrustning, smart nyck-
ellöst system, SKEA7E-01 (smart enhet) och SKEA7E-03 (handenhet) överensstämmer med direktiv 2014/53/EU.
Den fullständiga texten till EU-försäkran om överensstämmelse finns på följande webbadress:
http://www.mitsubishielectric.co m/bu/automotive/doc/re.html
FJÄRRKONTROLL (smart enhet)
Frekvensband: 125 kHz
Maximal signalstyrka: 107 dBuV/m på 10 meter
XMTR KOMP. (handenhet)
Frekvensband: 433.92 MHz
Maximal signalstyrka: 10 mW
Tillverkare:
MITSUBISHI ELECTRIC CORPORATION, HIMEJI WORKS
840, Chiyoda-machi, Himeji, Hyogo 670-8677, Japan
Importör:
YAMAHA MOTOR EUROPE N.V. Koolhovenlaan 101, 1119 NC Schiphol-Rijk, 1117 ZN, Schiphol, NederländernaUBEDM0M0.book Page 1 Monday, October 12, 2020 8:37 AM

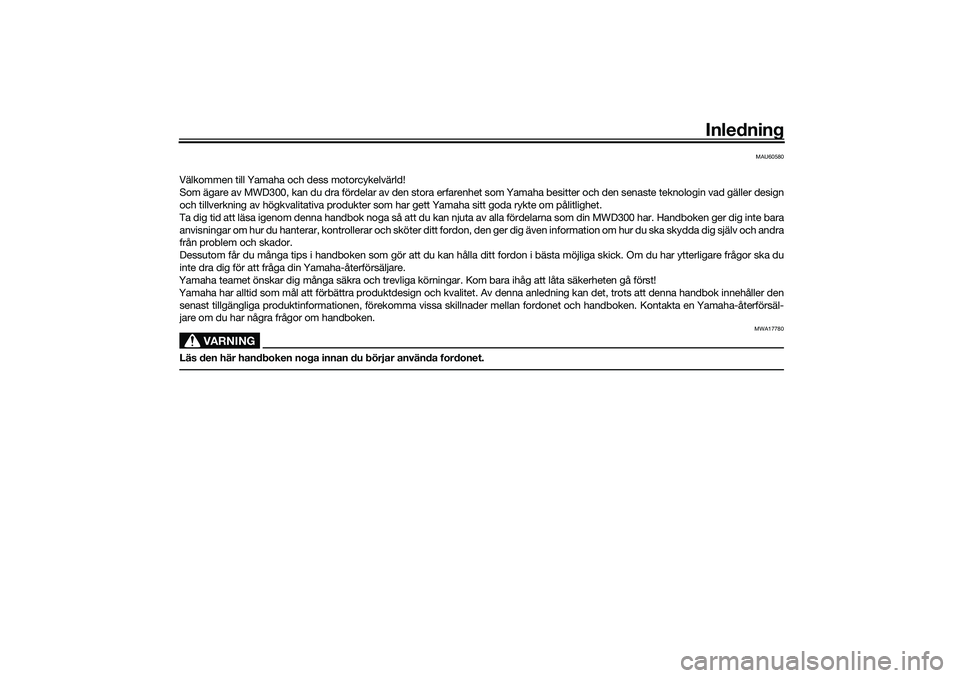

Page 3 of 108
Inledning
MAU60580
Välkommen till Yamaha och dess motorcykelvärld!
Som ägare av MWD300, kan du dra fördelar av den stora erfarenhet som Yamaha besitter och den senaste teknologin vad gäller desi gn
och tillverkning av högkvalitativa produkter som har gett Yamaha sitt goda rykte om pålitlighet.
Ta dig tid att läsa igenom denna handbok noga så att du kan njuta av alla fördelarna som din MWD300 har. Handboken ger dig inte bara
anvisningar om hur du hanterar, kontrollerar och sköter ditt fordon, den ger dig även information om hur du ska skydda dig själv och andra
från problem och skador.
Dessutom får du många tips i handboken som gör att du kan hålla ditt fordon i bästa möjliga skick. Om du har ytterligare frågor ska du
inte dra dig för att fråga din Yamaha-återförsäljare.
Yamaha teamet önskar dig många säkra och trevliga körningar. Kom bara ihåg att låta säkerheten gå först!
Yamaha har alltid som mål att fö rbättra produktdesign och kvalitet. Av denna anle dning kan det, trots att denna handbok innehåller den
senast tillgängliga produktinformationen, förekomma vissa skillnader mellan fordonet och handboken. Kontakta en Yamaha-återförsäl-
jare om du har några frågor om handboken.
VARNING
MWA17780
Läs den här handboken noga inna n du börjar använda fordonet.
UBEDM0M0.book Page 1 Monday, October 12, 2020 8:37 AM

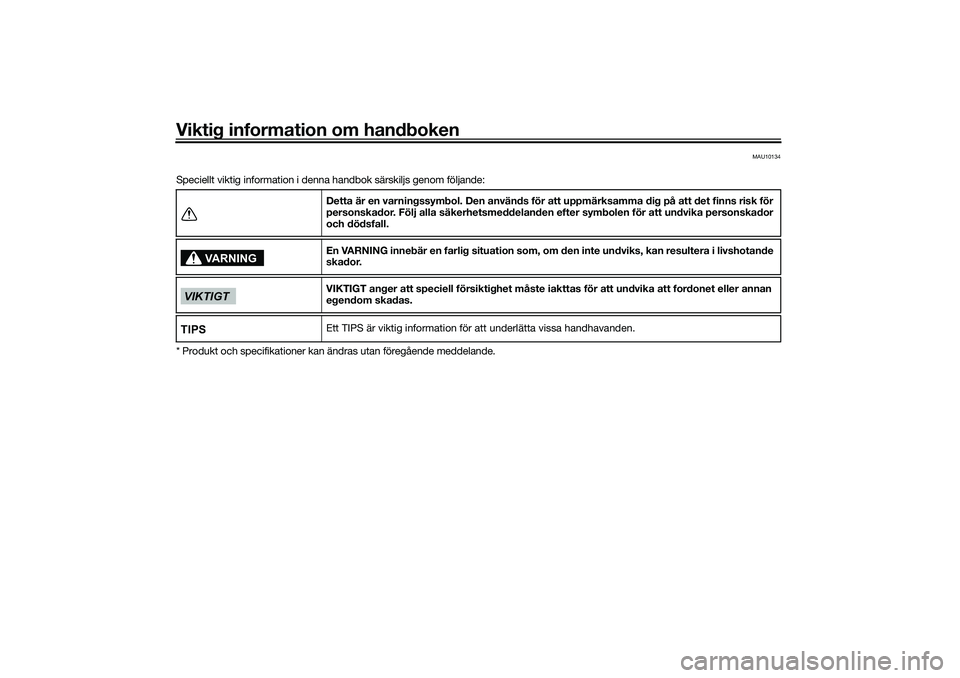

Page 4 of 108
Viktig information om handboken
MAU10134
Speciellt viktig information i denna handbok särskiljs genom följande:
* Produkt och specifikationer kan ändras utan föregående meddelande.Detta är en varningssymbol. Den används för att uppmärksamma dig på att det finns risk för
personskador. Följ alla säkerhetsmeddelanden
efter symbolen för att undvika personskador
och dödsfall.
En VARNING innebär en farlig situation som, om den inte undviks, kan resultera i livshotande
skador.
VIKTIGT anger att speciell försiktighet måste iakttas för att undvika att fordonet eller annan
egendom skadas.
Ett TIPS är viktig information för att underlätta vissa handhavanden.
VARNING
VIKTIGTTIPS
UBEDM0M0.book Page 1 Monday, October 12, 2020 8:37 AM
Page 5 of 108
Viktig information om handboken
MAUU1750
MWD300
ÄGARENS HANDBOK
©2021 av Thai Yamaha Motor Co., Ltd.
1:a utgåvan, september 2020Alla rättigheter förbehållna.
Omtryck eller obehörig användning
utan skriftligt tillstånd från
Thai Yamaha Motor Co., Ltd. är uttryckligen förbjuden.
Tryckt i Nederländerna.
UBEDM0M0.book Page 2 Monday, October 12, 2020 8:37 AM

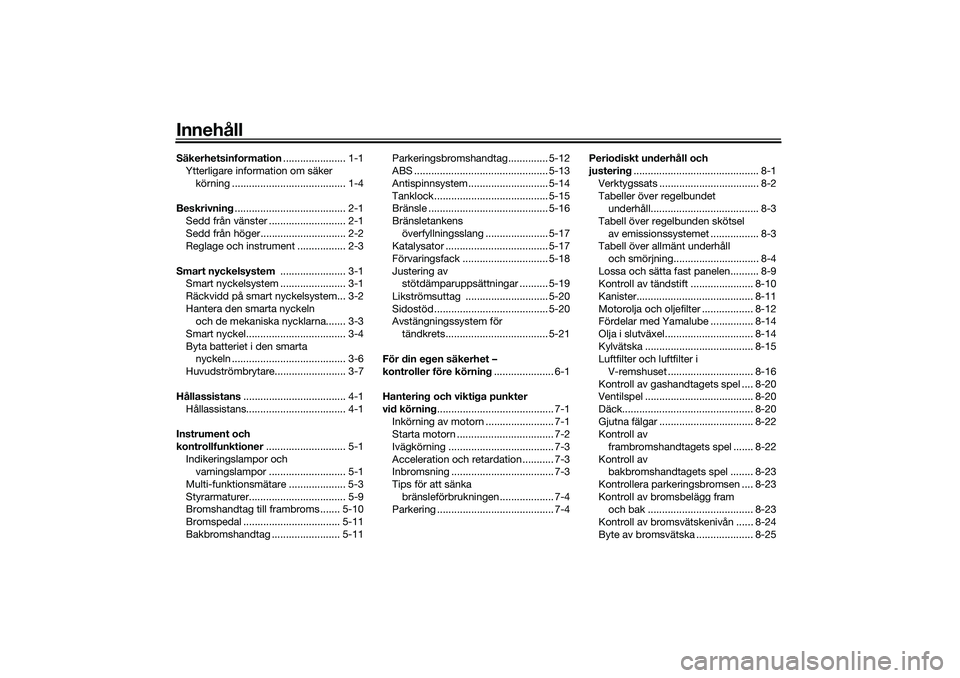

Page 6 of 108
InnehållSäkerhetsinformation...................... 1-1
Ytterligare information om säker körning ........................................ 1-4
Beskrivning ....................................... 2-1
Sedd från vänster ........................... 2-1
Sedd från höger.............................. 2-2
Reglage och instrument ................. 2-3
Smart nyckelsystem ....................... 3-1
Smart nyckelsystem ....................... 3-1
Räckvidd på smart nyckelsystem... 3-2
Hantera den smarta nyckeln och de mekaniska nycklarna....... 3-3
Smart nyckel................................... 3-4
Byta batteriet i den smarta nyckeln ........................................ 3-6
Huvudströmbrytare......................... 3-7
Hållassistans .................................... 4-1
Hållassistans................................... 4-1
Instrument och
kontrollfunktioner ............................ 5-1
Indikeringslampor och varningslampor ........................... 5-1
Multi-funktionsmätare .................... 5-3
Styrarmaturer.................................. 5-9
Bromshandtag till frambroms ....... 5-10
Bromspedal .................................. 5-11
Bakbromshandtag ........................ 5-11 Parkeringsbromshandtag.............. 5-12
ABS ............................................... 5-13
Antispinnsystem............................ 5-14
Tanklock........................................ 5-15
Bränsle .......................................... 5-16
Bränsletankens
överfyllningsslang ...................... 5-17
Katalysator .................................... 5-17
Förvaringsfack .............................. 5-18
Justering av stötdämparuppsättningar .......... 5-19
Likströmsuttag ............................. 5-20
Sidostöd ........................................ 5-20
Avstängningssystem för tändkrets.................................... 5-21
För din egen säkerhet –
kontroller före körning ..................... 6-1
Hantering och viktiga punkter
vid körning ......................................... 7-1
Inkörning av motorn ........................ 7-1
Starta motorn .................................. 7-2
Ivägkörning ..................................... 7-3
Acceleration och retardation ........... 7-3
Inbromsning .................................... 7-3
Tips för att sänka bränsleförbrukningen................... 7-4
Parkering ......................................... 7-4 Periodiskt underhåll och
justering
............................................ 8-1
Verktygssats ................................... 8-2
Tabeller över regelbundet underhåll...................................... 8-3
Tabell över regelbunden skötsel av emissionssystemet ................. 8-3
Tabell över allmänt underhåll
och smörjning.............................. 8-4
Lossa och sätta fast panelen.......... 8-9
Kontroll av tändstift ...................... 8-10
Kanister......................................... 8-11
Motorolja och oljefilter .................. 8-12
Fördelar med Yamalube ............... 8-14
Olja i slutväxel............................... 8-14
Kylvätska ...................................... 8-15
Luftfilter och luftfilter i V-remshuset .............................. 8-16
Kontroll av gashandtagets spel .... 8-20
Ventilspel ...................................... 8-20
Däck.............................................. 8-20
Gjutna fälgar ................................. 8-22
Kontroll av frambromshandtagets spel ....... 8-22
Kontroll av bakbromshandtagets spel ........ 8-23
Kontrollera parkeringsbromsen .... 8-23
Kontroll av bromsbelägg fram och bak ..................................... 8-23
Kontroll av bromsvätskenivån ...... 8-24
Byte av bromsvätska .................... 8-25UBEDM0M0.book Page 1 Monday, October 12, 2020 8:37 AM

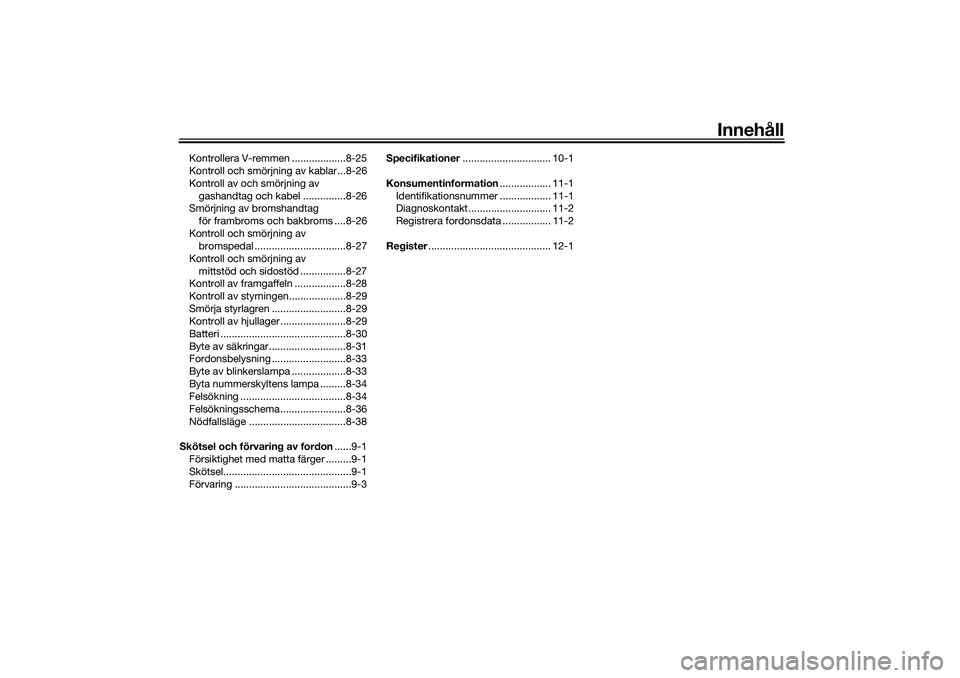

Page 7 of 108
Innehåll
Kontrollera V-remmen ...................8-25
Kontroll och smörjning av kablar ...8-26
Kontroll av och smörjning av gashandtag och kabel ...............8-26
Smörjning av bromshandtag
för frambroms och bakbroms ....8-26
Kontroll och smörjning av bromspedal ................................8-27
Kontroll och smörjning av mittstöd och sidostöd ................8-27
Kontroll av framgaffeln ..................8-28
Kontroll av styrningen....................8-29
Smörja styrlagren ..........................8-29
Kontroll av hjullager .......................8-29
Batteri ............................................8-30
Byte av säkringar...........................8-31
Fordonsbelysning ..........................8-33
Byte av blinkerslampa ...................8-33
Byta nummerskyltens lampa .........8-34
Felsökning .....................................8-34
Felsökningsschema.......................8-36
Nödfallsläge ..................................8-38
Skötsel och förvaring av fordon ......9-1
Försiktighet med matta färger .........9-1
Skötsel.............................................9-1
Förvaring .........................................9-3 Specifikationer
............................... 10-1
Konsumentinformation .................. 11-1
Identifikationsnummer .................. 11-1
Diagnoskontakt ............................. 11-2
Registrera fordonsdata ................. 11-2
Register ........................................... 12-1
UBEDM0M0.book Page 2 Monday, October 12, 2020 8:37 AM

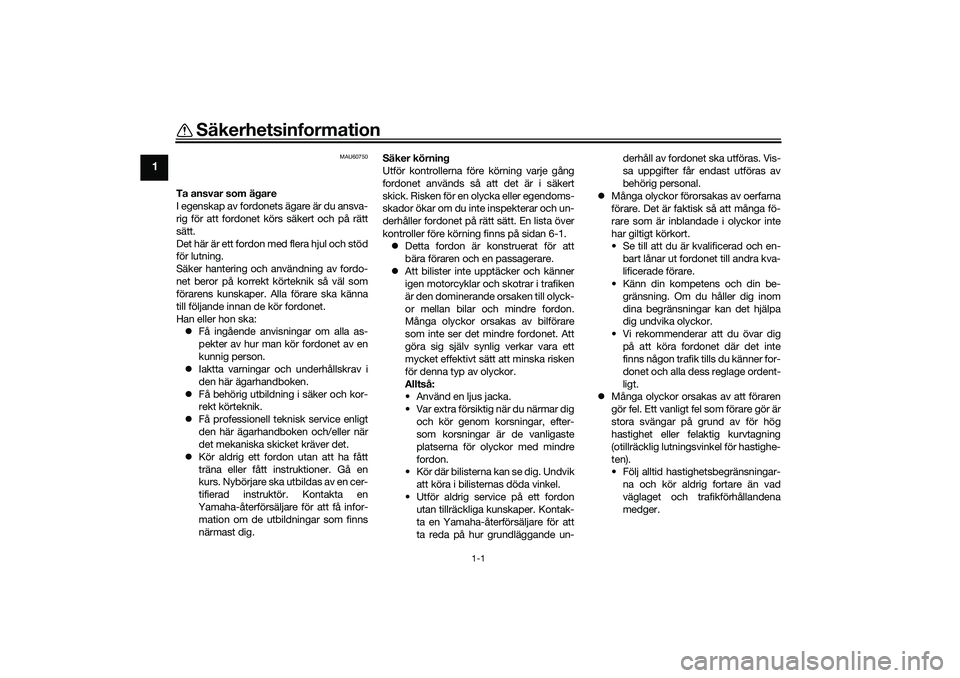

Page 8 of 108
1-1
1
Säkerhetsinformation
MAU60750
Ta ansvar som ägare
I egenskap av fordonets ägare är du ansva-
rig för att fordonet körs säkert och på rätt
sätt.
Det här är ett fordon med flera hjul och stöd
för lutning.
Säker hantering och användning av fordo-
net beror på korrekt körteknik så väl som
förarens kunskaper. Alla förare ska känna
till följande innan de kör fordonet.
Han eller hon ska: Få ingående anvisningar om alla as-
pekter av hur man kör fordonet av en
kunnig person.
Iaktta varningar och underhållskrav i
den här ägarhandboken.
Få behörig utbildning i säker och kor-
rekt körteknik.
Få professionell teknisk service enligt
den här ägarhandboken och/eller när
det mekaniska skicket kräver det.
Kör aldrig ett fordon utan att ha fått
träna eller fått instruktioner. Gå en
kurs. Nybörjare ska utbildas av en cer-
tifierad instruktör. Kontakta en
Yamaha-återförsäljare för att få infor-
mation om de utbildningar som finns
närmast dig. Säker körning
Utför kontrollerna före körning varje gång
fordonet används så att det är i säkert
skick. Risken för en olycka eller egendoms-
skador ökar om du inte inspekterar och un-
derhåller fordonet på rätt sätt. En lista över
kontroller före körning finns på sidan 6-1.
Detta fordon är konstruerat för att
bära föraren och en passagerare.
Att bilister inte upptäcker och känner
igen motorcyklar och skotrar i trafiken
är den dominerande orsaken till olyck-
or mellan bilar och mindre fordon.
Många olyckor orsakas av bilförare
som inte ser det mindre fordonet. Att
göra sig själv synlig verkar vara ett
mycket effektivt sätt att minska risken
för denna typ av olyckor.
Alltså:
• Använd en ljus jacka.
• Var extra försiktig när du närmar dig
och kör genom korsningar, efter-
som korsningar är de vanligaste
platserna för olyckor med mindre
fordon.
• Kör där bilisterna kan se dig. Undvik
att köra i bilisternas döda vinkel.
• Utför aldrig service på ett fordon utan tillräckliga kunskaper. Kontak-
ta en Yamaha-återförsäljare för att
ta reda på hur grundläggande un- derhåll av fordonet ska utföras. Vis-
sa uppgifter får endast utföras av
behörig personal.
Många olyckor förorsakas av oerfarna
förare. Det är faktisk så att många fö-
rare som är inblandade i olyckor inte
har giltigt körkort.
• Se till att du är kvalificerad och en-
bart lånar ut fordonet till andra kva-
lificerade förare.
• Känn din kompetens och din be-
gränsning. Om du håller dig inom
dina begränsningar kan det hjälpa
dig undvika olyckor.
• Vi rekommenderar att du övar dig på att köra fordonet där det inte
finns någon trafik tills du känner for-
donet och alla dess reglage ordent-
ligt.
Många olyckor orsakas av att föraren
gör fel. Ett vanligt fel som förare gör är
stora svängar på grund av för hög
hastighet eller felaktig kurvtagning
(otillräcklig lutningsvinkel för hastighe-
ten).
• Följ alltid hastighetsbegränsningar-
na och kör aldrig fortare än vad
väglaget och trafikförhållandena
medger.UBEDM0M0.book Page 1 Monday, October 12, 2020 8:37 AM
Page 9 of 108
Säkerhetsinformation
1-2
1
• Blinka alltid innan du svänger ellerbyter fil. Se till att bilisterna kan se
dig.
Förarens och passagerarens kropps-
ställningar är viktiga för korrekt kör-
ning.
• Föraren ska ha båda händerna på styret och båda fötterna på förarens
fotstöd under körning för att kunna
behålla kontrollen över fordonet.
• Passageraren ska alltid hålla i föra-
ren, sitsremmen eller handtaget, i
förekommande fall, med båda hän-
derna och ha båda fötterna på pas-
sagerarens fotstöd. Kör aldrig med
passagerare om inte han eller hon
kan ha båda fötterna ordentligt på
passagerarens fotstöd.
Kör aldrig alkohol- eller narkotikapå-
verkad.
Detta fordon är endast konstruerat för
att köras på vägar. Den är inte lämplig
för terrängkörning.
Skyddskläder
De flesta dödsolyckor med motorcyklar
och skotrar beror på huvudskador. Att an-
vända hjälm är den allra främsta faktorn för
att förhindra eller minska huvudskador. Använd alltid en godkänd hjälm.
Använd ansiktsskydd eller glasögon.
Vind i oskyddade ögon kan bidra till
försämrad syn som kan försena upp-
täckten av faror.
Att använda jacka, kraftiga skor, byx-
or, handskar etc. är effektivt för att för-
hindra eller minska skrubbsår och
skärsår.
Använd aldrig löst sittande kläder, ef-
tersom de kan fastna i reglagespakar
eller hjul och orsaka skador eller en
olycka.
Använd alltid skyddskläder som täck-
er benen, anklarna och fötterna. Mo-
torn och avgassystemet är mycket
heta under och efter användningen
och kan orsaka brännskador.
Passagerare ska också iaktta försik-
tighetsåtgärderna ovan.
Undvik kolmonoxidförgiftning
Alla avgaser innehåller kolmonoxid som är
en livsfarlig gas. Om du andas in kolmonox-
id kan det leda till huvudvärk, yrsel, dåsig-
het, illamående, förvirring och till slut död.
Kolmonoxid är en färglös, luktlös och
smaklös gas som kan vara närvarande trots
att du inte kan se eller lukta avgaser. Livs-
farliga nivåer av kolmonoxid kan snabbt
byggas upp och du kan plötsligt bli oförmö-
gen att vidta åtgärder för att rädda dig själv. Livsfarliga nivåer av kolmonoxid kan dröja
sig kvar i flera timmar eller dagar på in-
stängda eller dåligt ventilerade platser. Om
du känner symptom på kolmonoxidförgift-
ning ska du omedelbart lämna platsen, gå
ut i friska luften och SÖKA LÄKARHJÄLP.
Kör inte motorn inomhus. Kolmonoxid
kan snabbt nå livshotande nivåer även
om du försöker ventilera ut avgaserna
med fläktar, öppna fönster eller dörrar.
Kör inte motorn på dåligt ventilerade
eller delvis instängda platser som la-
dor, garage eller carports.
Kör inte motorn utomhus där avgaser
kan tränga in i en byggnad genom
öppningar som t.ex. fönster och dör-
rar.
Lastning
Tillbehör och last kan ha en negativ påver-
kan på stabilitet och hantering av fordonet
om viktfördelningen ändras. Undvik risken
för olyckor genom att vara ytterst försiktig
när du lastar fordonet eller använder tillbe-
hör. Var extra försiktig när du kör ett fordon
med last eller tillbeh ör. Nedan följer några
allmänna riktlinjer för hur du lastar fordonet
tillsammans med information om tillbehö-
ren:
UBEDM0M0.book Page 2 Monday, October 12, 2020 8:37 AM
Page 10 of 108
Säkerhetsinformation
1-3
1
Den totala vikten av förare, passagerare,
tillbehör och last får inte överstiga den max-
imala lastgränsen. En olycka kan inträffa
om du kör ett överlastat fordon.
När du lastar inom denna gräns, tänk på
följande: Lasten och tillbehörens vikt ska place-
ras så lågt och så nära fordonet som
möjligt. Packa de tyngsta artiklarna
ordentligt så nära fordonets mitt som
möjligt och fördela vikten så jämnt
som möjligt på båda sidorna om for-
donet för att minska obalans och in-
stabilitet.
Vikt som rör sig kan orsaka plötslig
obalans. Se till att tillbehör och last är
ordentligt fastsatta på fordonet innan
du kör. Kontrollera tillbehörsfästen
och lastremmar ofta.
• Justera fjädringen efter lasten (en- dast modeller med justerbar fjäd-
ring) och kontrollera däckens skick
och tryck.
• Fäst aldrig stora eller tunga föremål på styret, framgaffeln eller fram-
skärmen. Sådana föremål kan leda
till instabilitet eller långsam styr-
ning.
Fordonet är inte konstruerat att dra
en släpvagn eller en sidovagn.
Yamaha originaltillbehör Att välja tillbehör till fordonet är ett viktigt
val. Yamaha originaltillbehör, som bara kan
köpas hos en Yamaha-återförsäljare, har
utformats, testats och godkänts av
Yamaha för användning på fordonet.
Många företag som inte har någon anknyt-
ning till Yamaha tillverkar delar och tillbehör
eller erbjuder modifikationer för Yamaha-
fordon. Yamaha har inte någon möjlighet
att testa produkterna som sådana företag
erbjuder. Därför kan Yamaha varken god-
känna eller rekommendera tillbehör från
andra tillverkare eller modifikationer som
inte speciellt rekommenderas av Yamaha,
även om de säljs och installeras av en
Yamaha-återförsäljare.
Delar, tillbehör och ändringar från andra
tillverkare
Trots att du kan hitta produkter vars ut-
formning och kvalitet liknar Yamaha origi-
naltillbehör, bör du vara medveten om att
sådana tillbehör eller ändringar kan vara
olämpliga eftersom de kan utgöra en säker-
hetsrisk för dig själv och andra. Montering
av tillbehör eller modifikationer som ändrar
fordonets konstruktion eller köregenskaper kan öka risken att du själv eller andra ska-
das allvarligt eller dödas. Du ansvarar för
skador som uppstår på grund av ändringar
på fordonet.
Tänk på följande riktlinjer, så väl som de un-
der “Lastning” när du monterar tillbehör.
Montera aldrig tillbehör eller ha last
som minskar fordonets prestanda.
Kontrollera tillbehöret noggrant innan
du använder det för att säkerställa att
det inte på något sätt minskar markfri-
gången eller lutningen vid kurvtag-
ning, begränsar fjädringens utslag,
styrutslaget eller manövreringen av
reglage, eller sky mmer lampor och re-
flektorer.
• Tillbehör som sitter på styret eller
på framgaffeln kan skapa instabili-
tet på grund av felaktig viktfördel-
ning eller ändringar i aerodynamik.
Om man sätter på tillbehör på styret
eller framgaffeln, måste de vara så
lätta och så få som möjligt.
• Skrymmande eller stora tillbehör kan påverka fordonets stabilitet all-
varligt på grund av aerodynamisk
påverkan. Vinden kan ha en ten-
dens att lyfta fordonet, eller så kan
fordonet bli instabilt vid sidvindar.
Maxlast:
172 kg (379 lb)UBEDM0M0.book Page 3 Monday, October 12, 2020 8:37 AM
