COMMANDES ET INSTRUMENTS
3-7
2
34
5
6
7
8
9

FAU13560

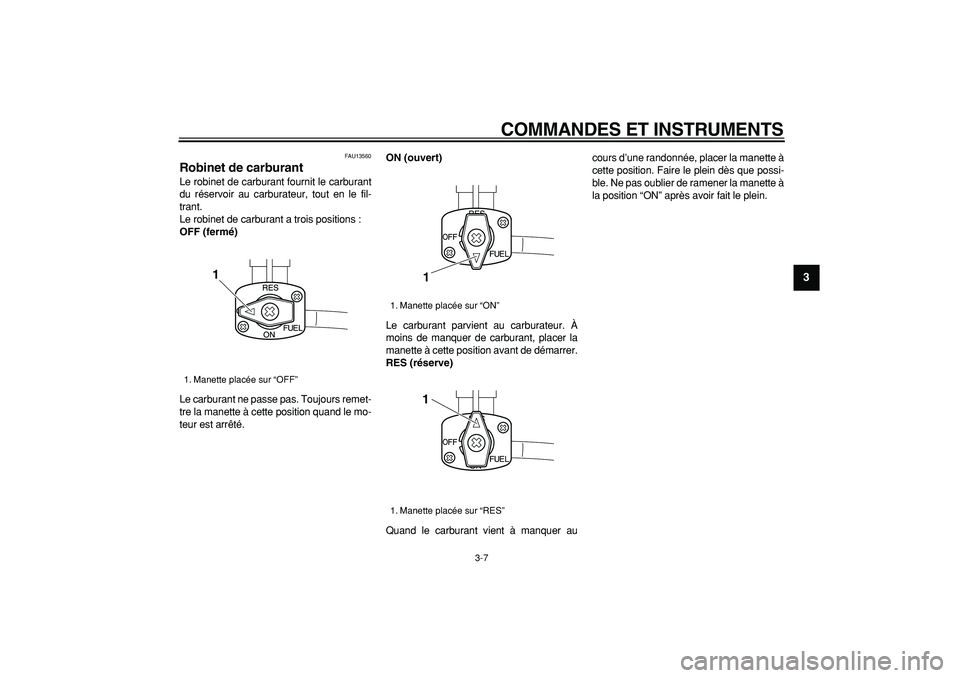

Robinet de carburant
Le robinet de carburant fournit le carburant
du réservoir au carburateur, tout en le fil-
trant.
Le robinet de carburant a trois positions :
OFF (fermé)
Le carburant ne passe pas. Toujours remet-
tre la manette à cette position quand le mo-
teur est arrêté.
ON (ouvert)
Le carburant parvient au carburateur. À
moins de manquer de carburant, placer la
manette à cette position avant de démarrer.
RES (réserve)
Quand le carburant vient à manquer aucours d’une randonnée, placer la manette à
cette position. Faire le plein dès que possi-
ble. Ne pas oublier de ramener la manette à
la position “ON” après avoir fait le plein.

1. Manette placée sur “OFF”
1

1. Manette placée sur “ON”
1. Manette placée sur “RES”
11

COMMANDES ET INSTRUMENTS
3-8
1
2
3
4
5
6
7
8
9

FAU13600

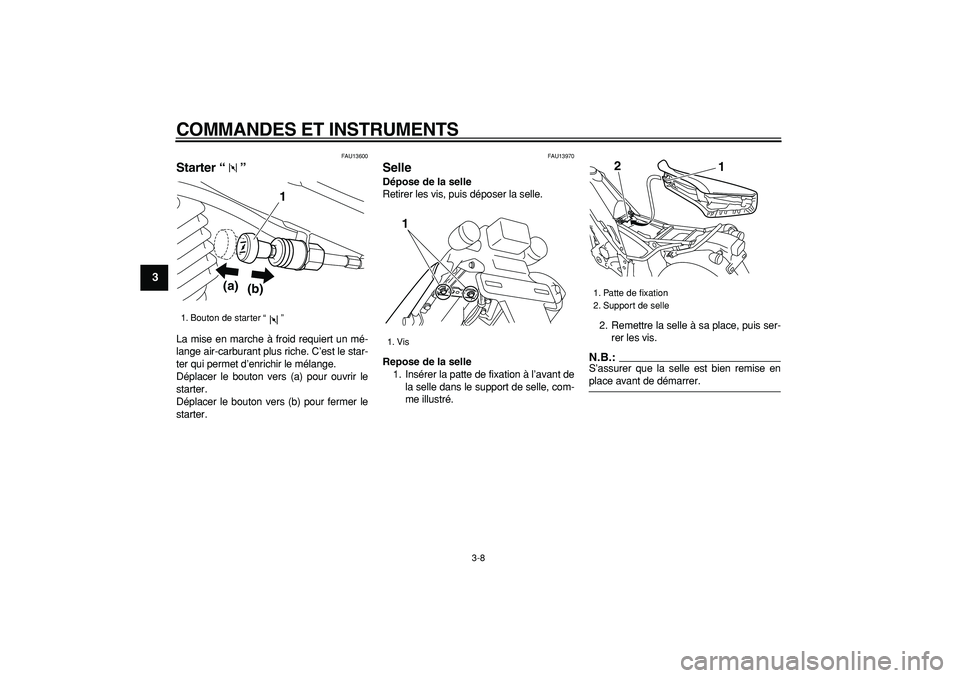

Starter “”
La mise en marche à froid requiert un mé-
lange air-carburant plus riche. C’est le star-
ter qui permet d’enrichir le mélange.
Déplacer le bouton vers (a) pour ouvrir le
starter.
Déplacer le bouton vers (b) pour fermer le
starter.
FAU13970
Selle
Dépose de la selle
Retirer les vis, puis déposer la selle.
Repose de la selle
1. Insérer la patte de fixation à l’avant de
la selle dans le support de selle, com-
me illustré.2. Remettre la selle à sa place, puis ser-
rer les vis.
N.B.:

S’assurer que la selle est bien remise en
place avant de démarrer.
1. Bouton de starter “ ”
1
(a)
(b)

1. Vis
1

1. Patte de fixation
2. Support de selle
1 2

COMMANDES ET INSTRUMENTS
3-9
2
34
5
6
7
8
9

FAU14281
Accroche-casque
Pour ouvrir l’accroche-casque, introduire la
clé dans la serrure, puis la tourner comme
illustré.
Pour verrouiller l’accroche-casque, le re-
mettre à sa position d’origine, puis retirer la
clé.
AVERTISSEMENT

FWA10160
Ne jamais rouler avec un casque accro-
ché à l’accroche-casque, car le casque
pourrait heurter un objet et cela risque
de provoquer la perte de contrôle du vé-
hicule et être la cause d’un accident.
FAU37841
Trousse de rangement
La trousse de rangement se trouve derrière
le cache A. (Voir page 6-5.)
ATTENTION:

FCA15201
Noter les points suivants avant d’utiliser
la trousse de rangement.

Emballer tout objet dans un sac en
plastique avant de le ranger dans la
trousse afin de le protéger de l’hu-
midité.

Ne pas ranger d’objet de valeur ou
d’objet fragile dans la trousse.
FAU15090
Amortisseur
AVERTISSEMENT

FWA10220
Cet amortisseur contient de l’azote forte-
ment comprimé. Lire attentivement et
s’assurer de bien comprendre les infor-
mations ci-dessous avant de manipuler
l’amortisseur. Le fabricant décline toute
responsabilité pour les dégâts ou les
blessures corporelles résultant d’une
mauvaise manipulation.

Ne pas modifier ni tenter d’ouvrir la
bonbonne de gaz.

Ne pas approcher l’amortisseur
d’une flamme ou de toute autre
source de chaleur. La pression du
gaz augmenterait excessivement,
et la bonbonne de gaz pourrait ex-
ploser.

Ne pas déformer ni endommager la
bonbonne de gaz d’aucune façon,
car cela risque d’amoindrir les per-
formances d’amortissement.

Toujours confier l’entretien de
l’amortisseur à un concessionnaire
Yamaha.
1. Accroche-casque
2. Ouvrir.
1
2

1. Trousse de rangement
1

COMMANDES ET INSTRUMENTS
3-10
1
2
3
4
5
6
7
8
9

FAU15301
Béquille latérale
La béquille latérale est située sur le côté
gauche du cadre. Relever ou déployer la
béquille latérale avec le pied tout en main-
tenant le véhicule à la verticale.
N.B.:

Le contacteur intégré à la béquille latérale
fait partie du circuit du coupe-circuit d’allu-
mage, qui coupe l’allumage dans certaines
situations. (Le fonctionnement du circuit du
coupe-circuit d’allumage est expliqué ci-
après.)
AVERTISSEMENT

FWA10240
Ne pas rouler avec la béquille latérale
déployée ou lorsque la béquille ne se re-
lève pas correctement. Celle-ci pourrait
toucher le sol et distraire le pilote, qui
pourrait perdre le contrôle du véhicule.
Le système de coupe-circuit d’allumage
de Yamaha permet de rappeler au pilote
qu’il doit relever la béquille latérale
avant de se mettre en route. Il convient
donc de contrôler régulièrement ce sys-
tème en procédant comme décrit ci-
après et de le faire réparer par un con-
cessionnaire Yamaha en cas de mauvais
fonctionnement.
FAU15311
Coupe-circuit d’allumage
Le circuit du coupe-circuit d’allumage, qui
comprend les contacteurs de béquille laté-
rale, d’embrayage et de point mort, remplit
les fonctions suivantes.

Il empêche la mise en marche du mo-
teur lorsqu’une vitesse est engagée et
que la béquille latérale est relevée
mais que le levier d’embrayage n’est
pas actionné.

Il empêche la mise en marche du mo-
teur lorsqu’une vitesse est engagée et
que le levier d’embrayage est actionné
mais que la béquille latérale n’a pas
été relevée.

Il coupe le moteur lorsqu’une vitesse
est engagée et que l’on déploie la
béquille latérale.
Contrôler régulièrement le fonctionnement
du circuit du coupe-circuit d’allumage en ef-
fectuant le procédé suivant.
AVERTISSEMENT

FWA10250
Si un mauvais fonctionnement est cons-
taté, faire contrôler le système par un
concessionnaire Yamaha avant de dé-
marrer.

COMMANDES ET INSTRUMENTS
3-11
2
34
5
6
7
8
9
Le moteur étant coupé :
1. Déployer la béquille latérale.
2. S’assurer que le coupe-circuit du moteur est activé.
3. Mettre le contact.
4. Mettre la boîte de vitesses au point mort.
5. Appuyer sur le contacteur du démarreur.
Le moteur démarre-t-il?
Le moteur tournant toujours :
6. Relever la béquille latérale.
7. Actionner le levier d’embrayage afin de débrayer le moteur.
8. Engager une vitesse.
9. Déployer la béquille latérale.
Le moteur cale-t-il?
Après que le moteur a calé :
10. Relever la béquille latérale.
11. Actionner le levier d’embrayage afin de débrayer le moteur.
12. Appuyer sur le contacteur du démarreur.
Le moteur démarre-t-il?
Ce système est en ordre. La moto peut être utilisée.
Ce contrôle est le plus fiable lorsque effectué
le moteur chaud.Le contacteur de point mort pourrait être
défectueux.
Ne pas rouler avant d’avoir fait contrôler la
moto par un concessionnaire Yamaha.
Le contacteur de béquille latérale pourrait être
défectueux.
Ne pas rouler avant d’avoir fait contrôler la
moto par un concessionnaire Yamaha.
Le contacteur d’embrayage pourrait être
défectueux.
Ne pas rouler avant d’avoir fait contrôler la
moto par un concessionnaire Yamaha.
OUI NON OUI NON OUI NONN.B.:

4-1
1
2
3
4
5
6
7
8
9

CONTR ÔLES AVANT UTILISATION
FAU15591

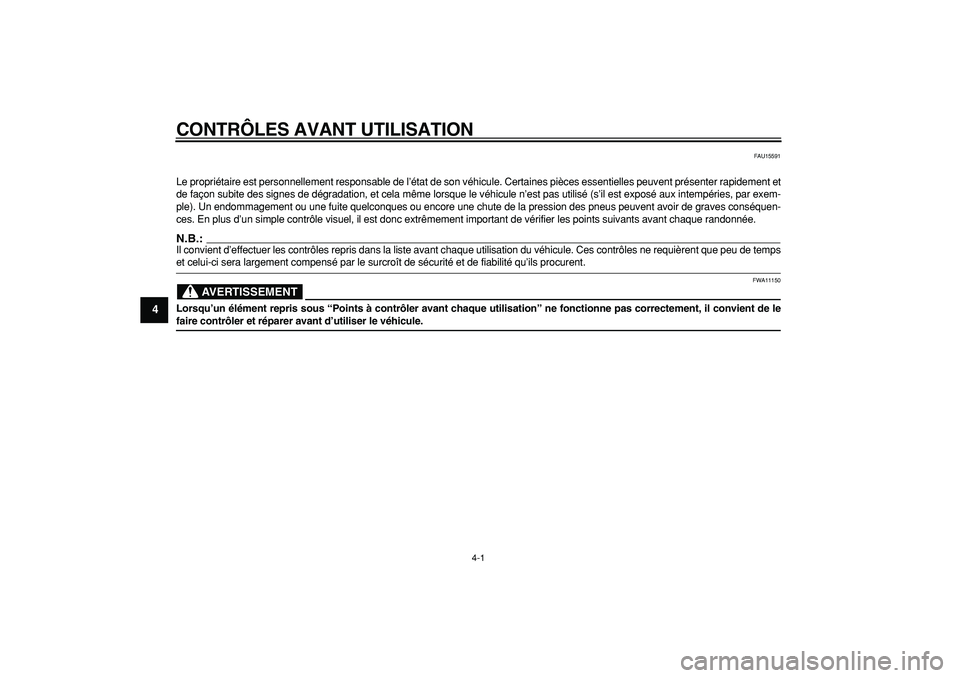

Le propriétaire est personnellement responsable de l’état de so\
n véhicule. Certaines pièces essentielles peuvent présenter rap\
i dement et
de façon subite des signes de dégradation, et cela même lorsque\
le véhicule n’est pas utilisé (s’il est exposé aux inte\
mpéries, par exem-
ple). Un endommagement ou une fuite quelconques ou encore une chute de \
la pression des pneus peuvent avoir de graves conséquen-
ces. En plus d’un simple contrôle visuel, il est donc extrêmeme\
nt important de vérifier les points suivants avant chaque randon née.
N.B.:

Il convient d’effectuer les contrôles repris dans la liste avant c\
haque utilisation du véhicule. Ces contrôles ne requièrent qu e peu de temps
et celui-ci sera largement compensé par le surcroît de sécurité\
et de fiabilité qu’ils procurent.
AVERTISSEMENT

FWA11150
Lorsqu ’un élé ment repris sous “Points à contr ôler avant chaque utilisation ” ne fonctionne pas correctement, il convient de le
faire contr ôler et r éparer avant d ’utiliser le v éhicule.

CONTRÔLES AVANT UTILISATION
4-2
2
3
45
6
7
8
9

FAU15603

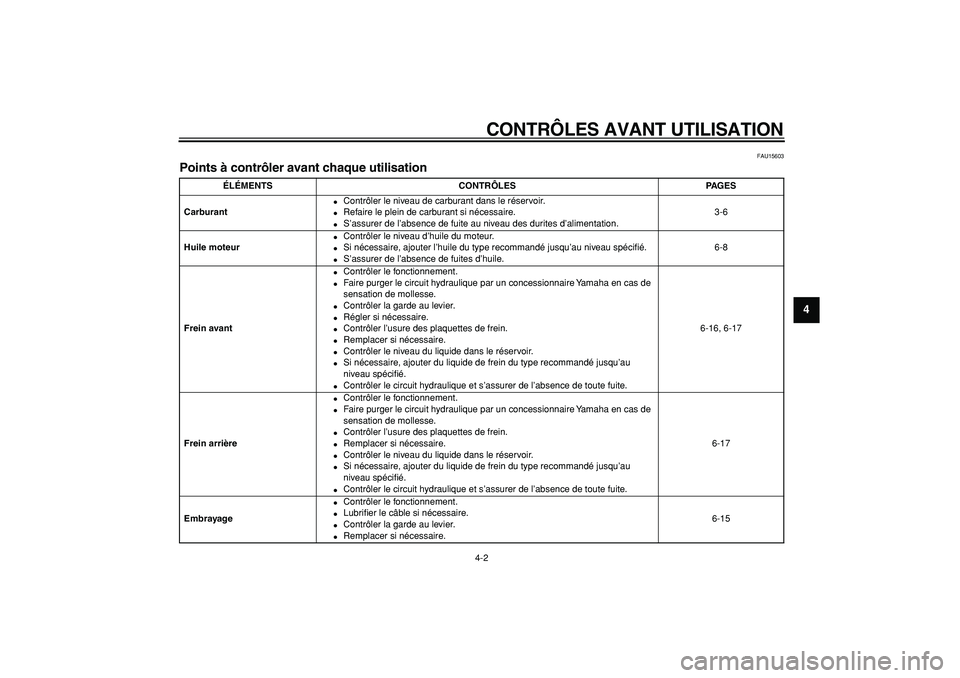

Points à contrôler avant chaque utilisation
ÉLÉMENTS CONTRÔLES PAGES
Carburant

Contrôler le niveau de carburant dans le réservoir.

Refaire le plein de carburant si nécessaire.

S’assurer de l’absence de fuite au niveau des durites d’alimentation.3-6
Huile moteur

Contrôler le niveau d’huile du moteur.

Si nécessaire, ajouter l’huile du type recommandé jusqu’au niveau spécifié.

S’assurer de l’absence de fuites d’huile.6-8
Frein avant

Contrôler le fonctionnement.

Faire purger le circuit hydraulique par un concessionnaire Yamaha en cas de
sensation de mollesse.

Contrôler la garde au levier.

Régler si nécessaire.

Contrôler l’usure des plaquettes de frein.

Remplacer si nécessaire.

Contrôler le niveau du liquide dans le réservoir.

Si nécessaire, ajouter du liquide de frein du type recommandé jusqu’au
niveau spécifié.

Contrôler le circuit hydraulique et s’assurer de l’absence de toute fuite.6-16, 6-17
Frein arrière

Contrôler le fonctionnement.

Faire purger le circuit hydraulique par un concessionnaire Yamaha en cas de
sensation de mollesse.

Contrôler l’usure des plaquettes de frein.

Remplacer si nécessaire.

Contrôler le niveau du liquide dans le réservoir.

Si nécessaire, ajouter du liquide de frein du type recommandé jusqu’au
niveau spécifié.

Contrôler le circuit hydraulique et s’assurer de l’absence de toute fuite.6-17
Embrayage

Contrôler le fonctionnement.

Lubrifier le câble si nécessaire.

Contrôler la garde au levier.

Remplacer si nécessaire.6-15

CONTRÔLES AVANT UTILISATION
4-3
1
2
3
4
5
6
7
8
9

Poignée des gaz

S’assurer du fonctionnement en douceur.

Contrôler le jeu de câble des gaz.

Si nécessaire, faire régler le jeu du câble et faire lubrifier le câble et le boîtier
de la poignée des gaz chez un concessionnaire Yamaha.6-12, 6-21
Câbles de commande

S’assurer du fonctionnement en douceur.

Lubrifier si nécessaire.6-20
Chaîne de transmission

Contrôler la tension de la chaîne.

Remplacer si nécessaire.

Contrôler l’état de la chaîne.

Lubrifier si nécessaire.6-19, 6-20
Roues et pneus

S’assurer de l’absence d’endommagement.

Contrôler l’état des pneus et la profondeur des sculptures.

Contrôler la pression de gonflage.

Corriger si nécessaire.6-13, 6-15
Pédale de frein et sélecteur

S’assurer du fonctionnement en douceur.

Si nécessaire, lubrifier les points pivots.6-21
Levier de frein et
d’embrayage

S’assurer du fonctionnement en douceur.

Si nécessaire, lubrifier les points pivots.6-21
Béquille latérale

S’assurer du fonctionnement en douceur.

Lubrifier le pivot si nécessaire.6-22
Attaches du cadre

S’assurer que tous les écrous et vis sont correctement serrés.

Serrer si nécessaire.—
Instruments, éclairage,
signalisation et contacteurs

Contrôler le fonctionnement.

Corriger si nécessaire.—
Contacteur de béquille laté-
rale

Contrôler le fonctionnement du coupe-circuit d’allumage.

Si défectueux, faire contrôler le véhicule par un concessionnaire Yamaha.3-10
ÉLÉMENTS CONTRÔLES PAGES

5-1
2
3
4
56
7
8
9

UTILISATION ET CONSEILS IMPORTANTS CONCERNANT LE PILOTAGE

FAU15950
AVERTISSEMENT

FWA10270

Il importe, avant d’utiliser le véhi-
cule, de bien se familiariser avec
toutes ses commandes et leurs
fonctions. Au moindre doute con-
cernant le fonctionnement de cer-
taines commandes, consulter un
concessionnaire Yamaha.

Ne jamais mettre le moteur en mar-
che ou utiliser le véhicule dans un
local fermé, même pour une courte
durée. Les gaz d’échappement sont
toxiques et peuvent entraîner la
perte de connaissance et même la
mort en peu de temps. Toujours
veiller à ce que l’endroit soit bien
ventilé.

Avant de démarrer, toujours s’as-
surer de relever la béquille latérale.
Une béquille latérale déployée ris-
que de toucher le sol et de distraire
le pilote, qui pourrait perdre le con-
trôle du véhicule.
FAU16060
Mise en marche d’un moteur
froid
Afin que le système de coupe-circuit d’allu-
mage n’entre pas en action, il faut qu’une
des conditions suivantes soit remplie :

La boîte de vitesses doit être au point
mort.

Une vitesse doit être engagée, le levier
d’embrayage actionné et la béquille la-
térale relevée.
AVERTISSEMENT

FWA10290

Avant de mettre le moteur en mar-
che, contrôler le fonctionnement du
système de coupe-circuit d’alluma-
ge en suivant le procédé décrit à la
page 3-10.

Ne jamais rouler avec la béquille la-
térale déployée.
1. Placer la manette du robinet de carbu-
rant sur “ON”.
2. Tourner la clé sur “ON” et s’assurer
que le coupe-circuit du moteur est pla-
cé sur “ ”.
3. Mettre la boîte de vitesses au point
mort.
N.B.:

Quand la boîte de vitesses est mise au
point mort, le témoin de point mort devraits’allumer. Si ce n’est pas le cas, il faut faire
contrôler le circuit électrique par un conces-
sionnaire Yamaha.
4. Ouvrir le starter et refermer tout à fait
les gaz. (Voir page 3-8.)
5. Appuyer sur le contacteur du dé-
marreur pour mettre le moteur en mar-
che.
N.B.:

Si le moteur ne se met pas en marche, relâ-
cher le contacteur du démarreur, puis atten-
dre quelques secondes avant de faire un
nouvel essai. Chaque essai de mise en
marche doit être aussi court que possible
afin d’économiser l’énergie de la batterie.
Ne pas actionner le démarreur pendant plus
de 10 secondes d’affilée.
6. Dès que le moteur tourne, repousser
le starter à mi-chemin.
ATTENTION:

FCA11040
En vue de prolonger la durée de service
du moteur, ne jamais accélérer à l’excès
tant que le moteur est froid !
7. Quand le moteur est chaud, refermer
le starter.
N.B.:

Le moteur est chaud lorsqu’il répond nor-
malement à l’accélération le starter étant

UTILISATION ET CONSEILS IMPORTANTS CONCERNANT LE PILOTAGE

5-2
1
2
3
4
5
6
7
8
9

fermé.
FAU16640
Mise en marche d’un moteur
chaud
Le procédé est identique à celui de la mise
en marche d’un moteur froid, sans qu’il soit
nécessaire d’utiliser le starter lorsque le mo-
teur est chaud.
FAU16671
Passage des vitesses
La boîte de vitesses permet de contrôler la
puissance du moteur disponible lors des
démarrages, accélérations, montées des
côtes, etc.
Les positions du sélecteur sont indiquées
sur l’illustration.
N.B.:

Pour passer au point mort, enfoncer le sé-
lecteur à plusieurs reprises jusqu’à ce qu’il
arrive en fin de course, puis le relever légè-
rement.
ATTENTION:

FCA10260

Ne pas rouler trop longtemps en
roue libre lorsque le moteur est
1. Sélecteur
2. Point mort
1
1 2 3 4 5N
2
