YAMAHA TT-R110E 2018 Betriebsanleitungen (in German)

Regelmäßi ge Wartun g un d Einstellun g
7-19
7
GAU21944
Speichenrä der
WARNUNG
GWA10611
Die Rä der dieses Mo dells sin d nicht für
d en Ge brauch von S chlauchlos-Reifen
aus geleg t. Keine S chlauchlos-Reifen für
d ieses Mo dell verwen den.
Optimale Lenkstabilität, Lebensdauer und
Fahrsicherheit Ihres Motorrads sind nur
durch Beachtung der folgenden Punkte ge-
währleistet.
 Vor jeder Fahrt sollten die Radfelgen
auf Risse, Verbiegung, Verzug oder
andere Beschädigungen und die
Speichen auf Lockerheit oder Be-
schädigung kontrolliert werden. Bei
Mängeln an Reifen oder Rädern das
Rad von einer Yamaha-Fachwerkstatt
ersetzen lassen. Selbst kleinste Repa-
raturen an Rädern und Reifen nur von
einer Fachwerkstatt ausführen lassen.
Verformte oder eingerissene Felgen
müssen ausgetauscht werden.
 Nach dem Austausch von Felgen
und/oder Reifen muss das Rad aus-
gewuchtet werden. Eine Reifenun-
wucht beeinträchtigt die Fahrstabili-
tät, vermindert den Fahrkomfort und
verkürzt die Lebensdauer des Reifens.
GAU44664

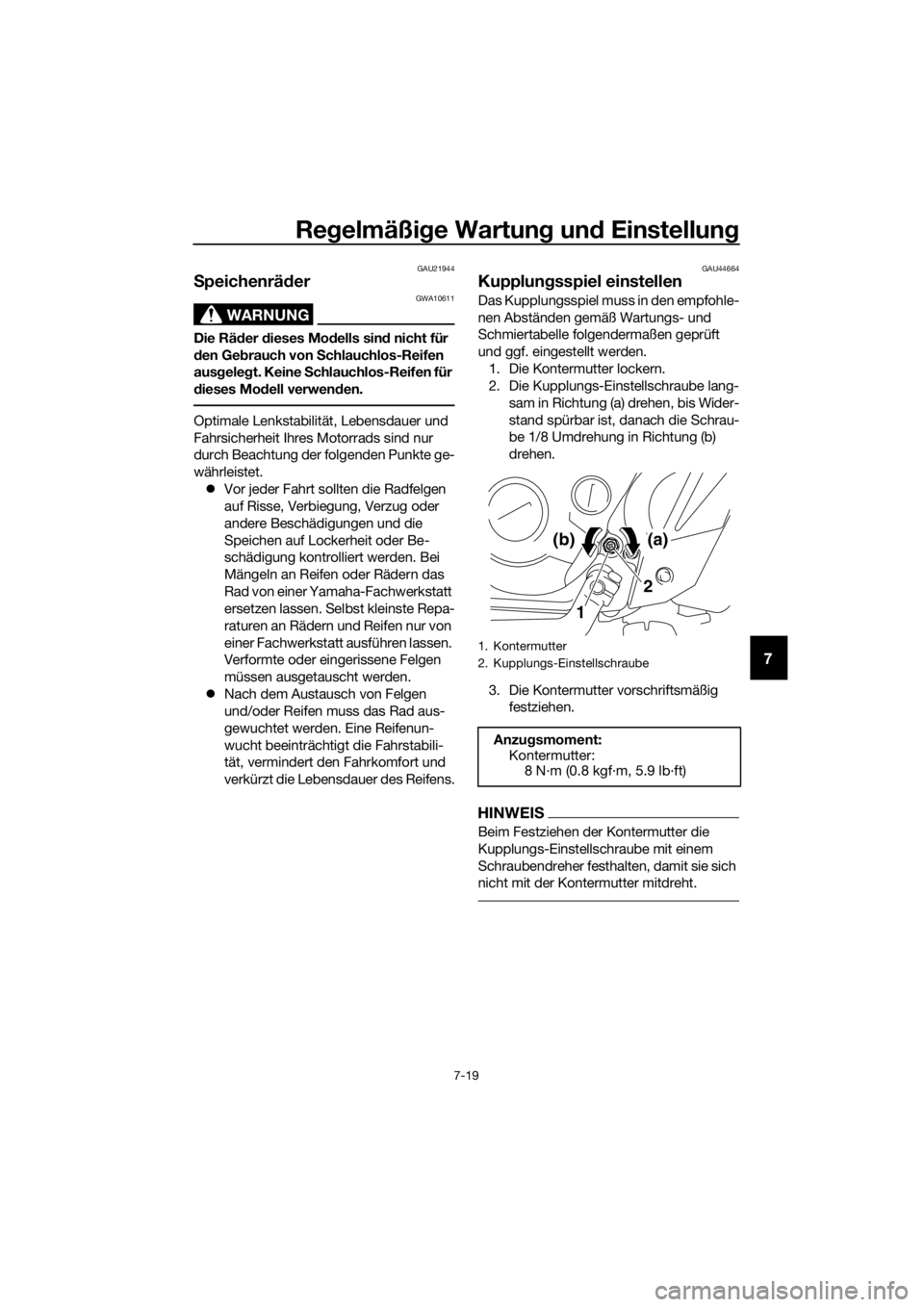

Kupplun gsspiel einstellen
Das Kupplungsspiel muss in den empfohle-
nen Abständen gemäß Wartungs- und
Schmiertabelle folgendermaßen geprüft
und ggf. eingestellt werden.
1. Die Kontermutter lockern.
2. Die Kupplungs-Einstellschraube lang- sam in Richtung (a) drehen, bis Wider-
stand spürbar ist, danach die Schrau-
be 1/8 Umdrehung in Richtung (b)
drehen.
3. Die Kontermutter vorschriftsmäßig festziehen.
HINWEIS
Beim Festziehen der Kontermutter die
Kupplungs-Einstellschraube mit einem
Schraubendreher festhalten, damit sie sich
nicht mit der Kontermutter mitdreht.
1. Kontermutter
2. Kupplungs-Einstellschraube
Anzu gsmoment:
Kontermutter: 8 N·m (0.8 kgf·m, 5.9 lb·ft)
1 2
(a)(b)
UB5183G0.book Page 19 Thursday, June 8, 2017 2:55 PM

Regelmäßi ge Wartun g un d Einstellun g
7-20
7
GAU44886

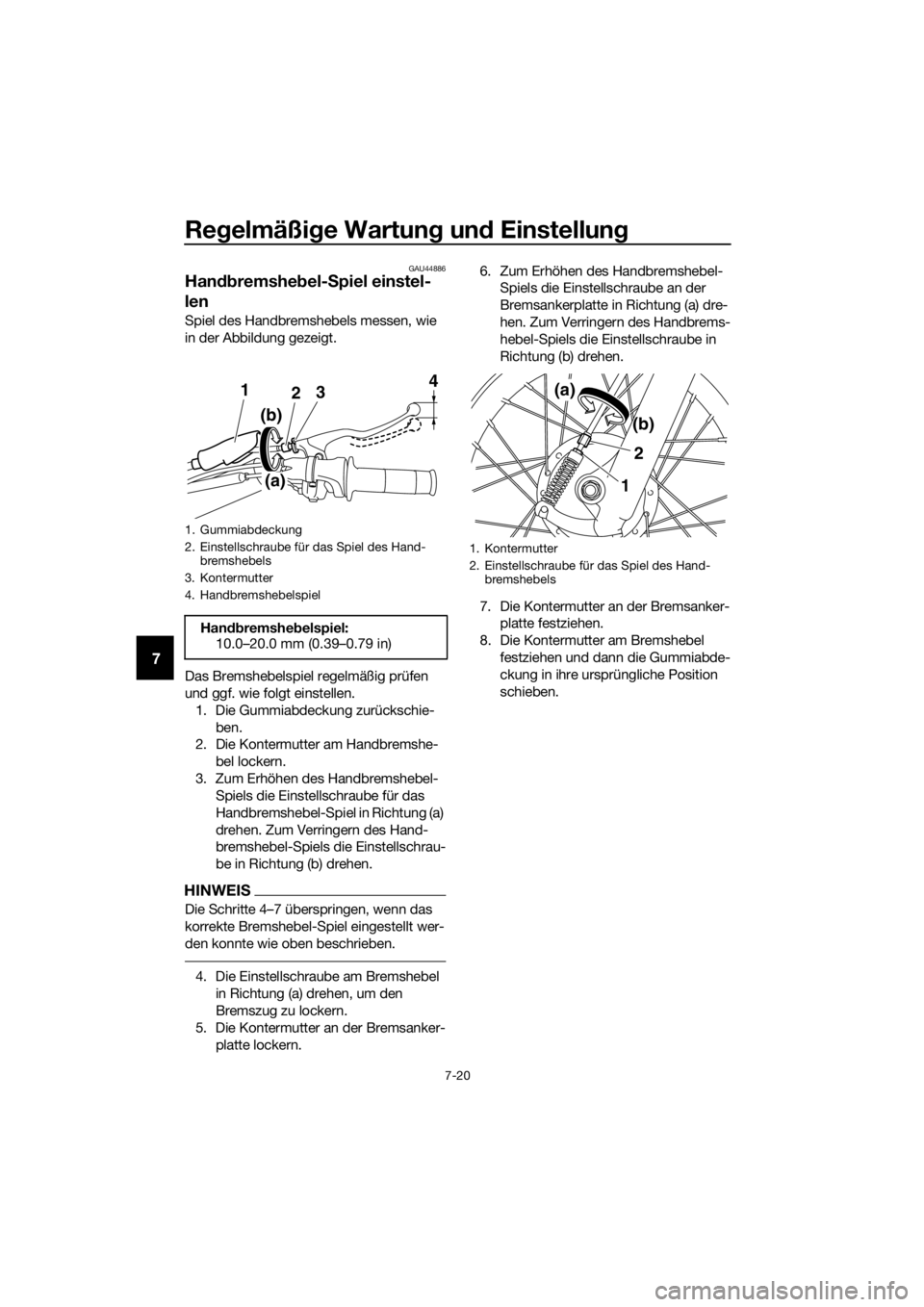

Handbremshe bel- Spiel einstel-
len
Spiel des Handbremshebels messen, wie
in der Abbildung gezeigt.
Das Bremshebelspiel regelmäßig prüfen
und ggf. wie folgt einstellen.
1. Die Gummiabdeckung zurückschie- ben.
2. Die Kontermutter am Handbremshe-
bel lockern.
3. Zum Erhöhen des Handbremshebel- Spiels die Einstellschraube für das
Handbremshebel-Spiel in Richtung (a)
drehen. Zum Verringern des Hand-
bremshebel-Spiels die Einstellschrau-
be in Richtung (b) drehen.
HINWEIS
Die Schritte 4–7 überspringen, wenn das
korrekte Bremshebel-Spiel eingestellt wer-
den konnte wie oben beschrieben.
4. Die Einstellschraube am Bremshebel
in Richtung (a) drehen, um den
Bremszug zu lockern.
5. Die Kontermutter an der Bremsanker-
platte lockern. 6. Zum Erhöhen des Handbremshebel-
Spiels die Einstellschraube an der
Bremsankerplatte in Richtung (a) dre-
hen. Zum Verringern des Handbrems-
hebel-Spiels die Einstellschraube in
Richtung (b) drehen.
7. Die Kontermutter an der Bremsanker- platte festziehen.
8. Die Kontermutter am Bremshebel festziehen und dann die Gummiabde-
ckung in ihre ursprüngliche Position
schieben.
1. Gummiabdeckung
2. Einstellschraube für das Spiel des Hand-bremshebels
3. Kontermutter
4. Handbremshebelspiel
Han dbremshe belspiel:
10.0–20.0 mm (0.39–0.79 in)
3
21
(b)
(a) 4
1. Kontermutter
2. Einstellschraube für das Spiel des Hand-
bremshebels
2
1
(b)
(a)
UB5183G0.book Page 20 Thursday, June 8, 2017 2:55 PM

Regelmäßi ge Wartun g un d Einstellun g
7-21
7
GAU44673

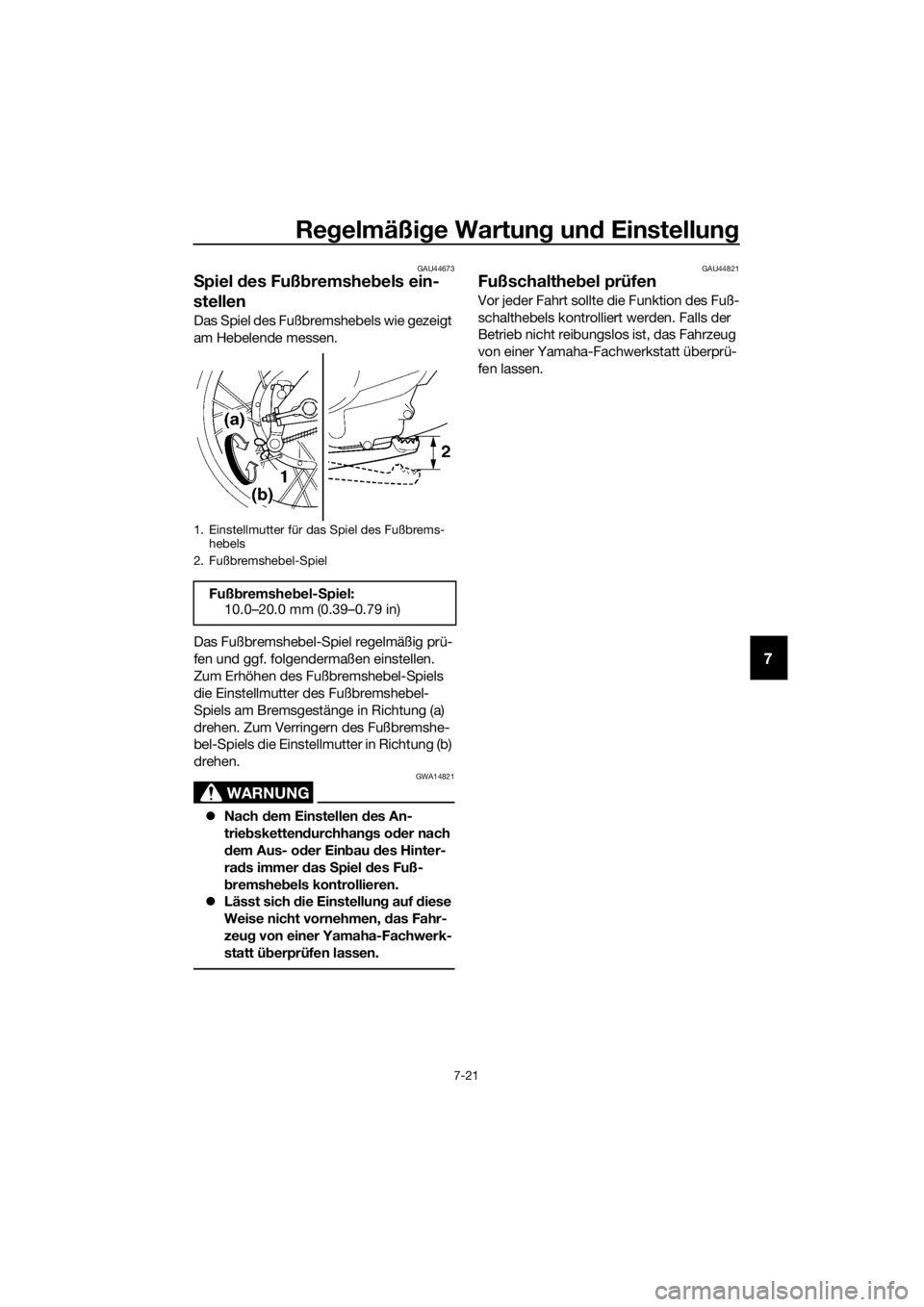

Spiel des Fuß bremshe bels ein-
stellen
Das Spiel des Fußbremshebels wie gezeigt
am Hebelende messen.
Das Fußbremshebel-Spiel regelmäßig prü-
fen und ggf. folgendermaßen einstellen.
Zum Erhöhen des Fußbremshebel-Spiels
die Einstellmutter des Fußbremshebel-
Spiels am Bremsgestänge in Richtung (a)
drehen. Zum Verringern des Fußbremshe-
bel-Spiels die Einstellmutter in Richtung (b)
drehen.
WARNUNG
GWA14821
 Nach dem Einstellen des An-
trie bsketten durchhang s oder nach
d em Aus- od er Einbau des Hinter-
ra ds immer das Spiel des Fuß-
b remshe bels kontrollieren.
 Lässt sich die Einstellun g auf d iese
Weise nicht vornehmen, das Fahr-
zeu g von einer Yamaha-Fachwerk-
statt ü berprüfen lassen.
GAU44821
Fußschalthe bel prüfen
Vor jeder Fahrt sollte die Funktion des Fuß-
schalthebels kontrolliert werden. Falls der
Betrieb nicht reibungslos ist, das Fahrzeug
von einer Yamaha-Fachwerkstatt überprü-
fen lassen.
1. Einstellmutter für das Spiel des Fußbrems-
hebels
2. Fußbremshebel-Spiel
Fuß bremshe bel- Spiel:
10.0–20.0 mm (0.39–0.79 in)
UB5183G0.book Page 21 Thursday, June 8, 2017 2:55 PM

Regelmäßi ge Wartun g un d Einstellun g
7-22
7
GAU22363

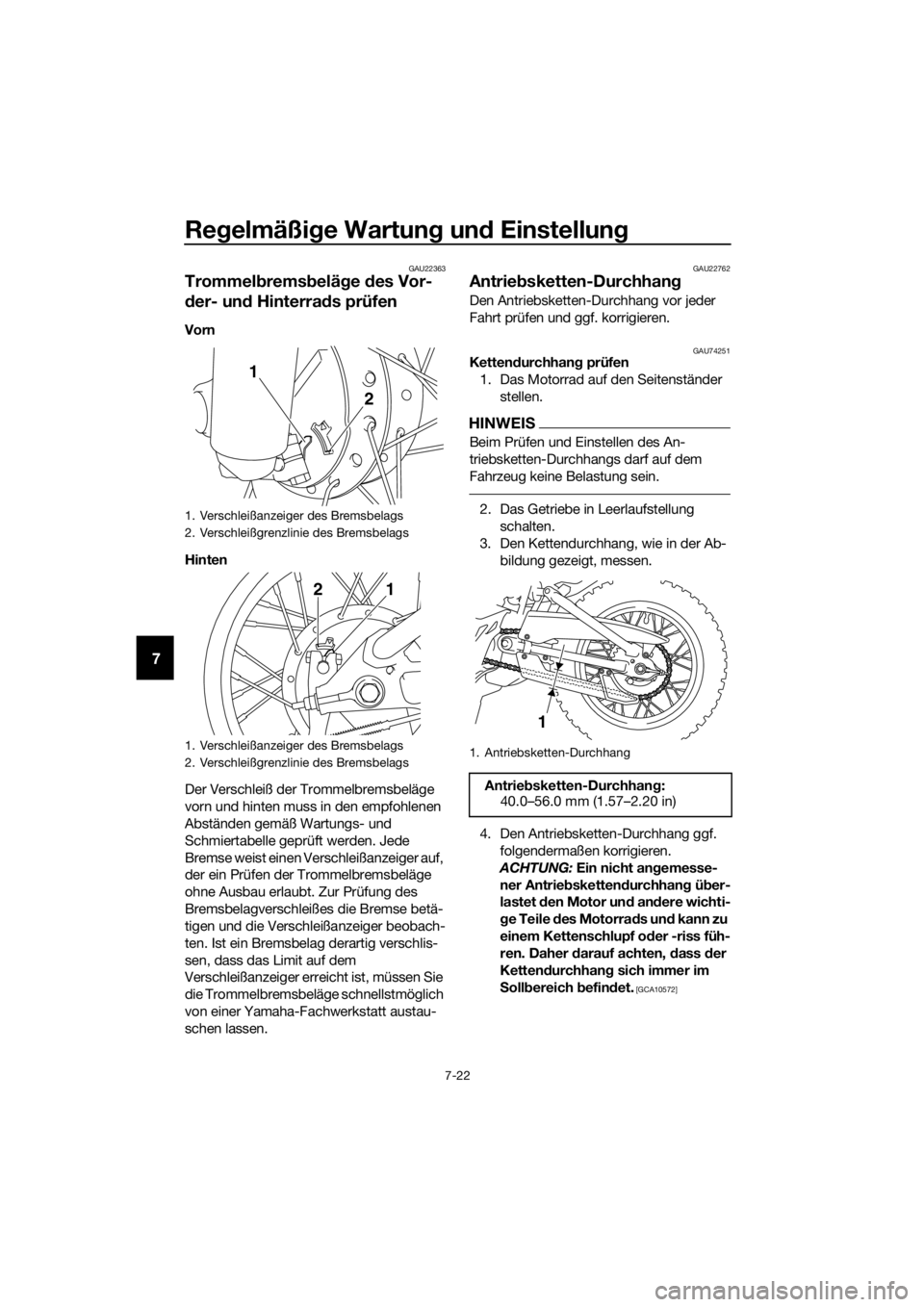

Trommelbrems belä ge des Vor-
d er- un d Hinterra ds prüfen
Vorn
Hinten
Der Verschleiß der Trommelbremsbeläge
vorn und hinten muss in den empfohlenen
Abständen gemäß Wartungs- und
Schmiertabelle geprüft werden. Jede
Bremse weist einen Verschleißanzeiger auf,
der ein Prüfen der Trommelbremsbeläge
ohne Ausbau erlaubt. Zur Prüfung des
Bremsbelagverschleißes die Bremse betä-
tigen und die Verschleißanzeiger beobach-
ten. Ist ein Bremsbelag derartig verschlis-
sen, dass das Limit auf dem
Verschleißanzeiger erreicht ist, müssen Sie
die Trommelbremsbeläge schnellstmöglich
von einer Yamaha-Fachwerkstatt austau-
schen lassen.
GAU22762
Antrie bsketten-Durchhang
Den Antriebsketten-Durchhang vor jeder
Fahrt prüfen und ggf. korrigieren.
GAU74251Ketten durchhan g prüfen
1. Das Motorrad auf den Seitenständer stellen.
HINWEIS
Beim Prüfen und Einstellen des An-
triebsketten-Durchhangs darf auf dem
Fahrzeug keine Belastung sein.
2. Das Getriebe in Leerlaufstellung schalten.
3. Den Kettendurchhang, wie in der Ab-
bildung gezeigt, messen.
4. Den Antriebsketten-Durchhang ggf. folgendermaßen korrigieren.
ACHTUNG: Ein nicht an gemesse-
ner Antrie bsketten durchhang über-
lastet den Motor un d an dere wichti-
g e Teile d es Motorra ds un d kann zu
einem Kettenschlupf o der -riss füh-
ren. Daher d arauf achten, d ass der
Ketten durchhan g sich immer im
S oll bereich befin det.
[GCA10572]
1. Verschleißanzeiger des Bremsbelags
2. Verschleißgrenzlinie des Bremsbelags
1. Verschleißanzeiger des Bremsbelags
2. Verschleißgrenzlinie des Bremsbelags
2
1
12
1. Antriebsketten-Durchhang
Antrie
bsketten-Durchhan g:
40.0–56.0 mm (1.57–2.20 in)
1
UB5183G0.book Page 22 Thursday, June 8, 2017 2:55 PM

Regelmäßi ge Wartun g un d Einstellun g
7-23
7

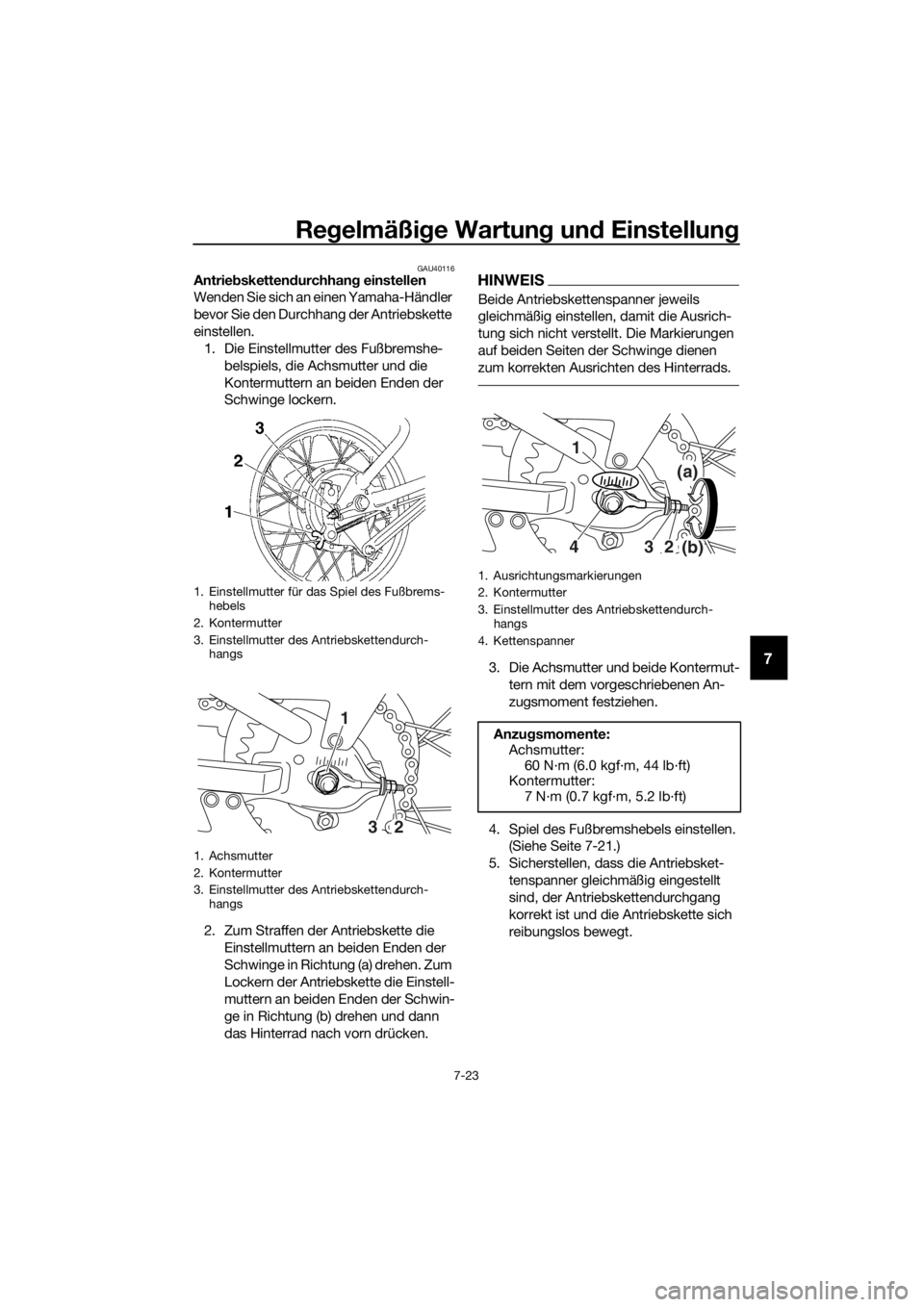

GAU40116Antriebsketten durchhang einstellen
Wenden Sie sich an einen Yamaha-Händler
bevor Sie den Durchhang der Antriebskette
einstellen. 1. Die Einstellmutter des Fußbremshe-
belspiels, die Achsmutter und die
Kontermuttern an beiden Enden der
Schwinge lockern.
2. Zum Straffen der Antriebskette die Einstellmuttern an beiden Enden der
Schwinge in Richtung (a) drehen. Zum
Lockern der Antriebskette die Einstell-
muttern an beiden Enden der Schwin-
ge in Richtung (b) drehen und dann
das Hinterrad nach vorn drücken.HINWEIS
Beide Antriebskettenspanner jeweils
gleichmäßig einstellen, damit die Ausrich-
tung sich nicht verstellt. Die Markierungen
auf beiden Seiten der Schwinge dienen
zum korrekten Ausricht en des Hinterrads.
3. Die Achsmutter und beide Kontermut-
tern mit dem vorgeschriebenen An-
zugsmoment festziehen.
4. Spiel des Fußbremshebels einstellen. (Siehe Seite 7-21.)
5. Sicherstellen, dass die Antriebsket- tenspanner gleichmäßig eingestellt
sind, der Antriebskettendurchgang
korrekt ist und die Antriebskette sich
reibungslos bewegt.
1. Einstellmutter für das Spiel des Fußbrems-hebels
2. Kontermutter
3. Einstellmutter des Antriebskettendurch- hangs
1. Achsmutter
2. Kontermutter
3. Einstellmutter des Antriebskettendurch- hangs
32
1
1. Ausrichtungsmarkierungen
2. Kontermutter
3. Einstellmutter des Antriebskettendurch-
hangs
4. Kettenspanner
Anzu gsmomente:
Achsmutter: 60 N·m (6.0 kgf·m, 44 lb·ft)
Kontermutter:
7 N·m (0.7 kgf·m, 5.2 lb·ft)
(a)
(b)
432 1
UB5183G0.book Page 23 Thursday, June 8, 2017 2:55 PM

Regelmäßi ge Wartun g un d Einstellun g
7-24
7
GAU23018
Antriebskette säu bern un d
schmieren
Die Kette muss gemäß Wartungs- und
Schmiertabelle gereinigt und geschmiert
werden, um den Verschleiß gering zu hal-
ten. Dies gilt besonders für den Betrieb in
nassen oder staubigen Gegenden. Die An-
triebskette wie folgt warten:
ACHTUNG
GCA10584
Die Antrie bskette muss nach der Reini-
g un g d es Motorra ds, nach einer Fahrt im
Re gen o der nach einer Fahrt in feuchter
Um geb un g g eschmiert wer den.
1. Mit einer Bürste oder einem Lappen
sämtlichen Schmutz von der Kette
entfernen.
HINWEIS
Für eine gründliche Reinigung die An-
triebskette von einer Yamaha-Fachwerk-
statt demontieren und in einem Lösungs-
mittelbad auswaschen lassen.
2. Yamaha-Kettenschmiermittel oder ein anderes geeignetes Kettenschmier-
mittel auf die ganze Kette sprühen und
dabei sicherstellen, dass alle Seiten-
scheiben und Rollen ausreichend ge-
ölt sind.
GAU23098
Bow denzü ge prüfen un d schmie-
ren
Die Funktion aller Bowdenzüge und deren
Zustand sollte vor jeder Fahrt kontrolliert
werden und die Züge und deren Enden ggf.
geschmiert werden. Ist ein Bowdenzug be-
schädigt oder funktioniert er nicht rei-
bungslos, muss er von einer Yamaha-
Fachwerkstatt kontrolliert oder ersetzt wer-
den. WARNUNG! Beschä dig un gen der
S eilzu gummantelun g können zu innerer
Korrosion führen un d d ie Seilzu gbewe-
g un g b ehin dern. Beschä dig te Seilzü ge
aus Sicherheits grün den unverzü glich er-
neuern.
[GWA10712]
Empfohlenes Schmiermittel:
Yamaha Kabel-Schmiermittel oder
anderes geeignetes Kabel-Schmier-
mittel
UB5183G0.book Page 24 Thursday, June 8, 2017 2:55 PM

Regelmäßi ge Wartun g un d Einstellun g
7-25
7
GAU23115
Gasdreh griff un d Gaszu g kont-
rollieren un d schmieren
Vor jeder Fahrt sollte die Funktion des Gas-
drehgriffs kontrolliert werden. Zusätzlich
sollte der Gaszug in einer Yamaha-Fach-
werkstatt gemäß den in der Wartungs- und
Schmiertabelle vorgeschriebenen Abstän-
den geschmiert werden.
Der Gaszug ist mit einer Gummiabdeckung
ausgestattet. Sicherstellen, dass die Abde-
ckung sicher eingebaut ist. Auch wenn die
Abdeckung korrekt eingebaut ist, schützt
sie den Seilzug nicht vollständig vor dem
Eindringen von Wasser. Daher bei der Rei-
nigung des Fahrzeugs darauf achten, dass
kein Wasser direkt auf die Abdeckung oder
den Seilzug gegossen wird. Bei Ver-
schmutzung den Seilzug oder die Abde-
ckung mit einem feuchten Tuch sauberwi-
schen.
GAU43623

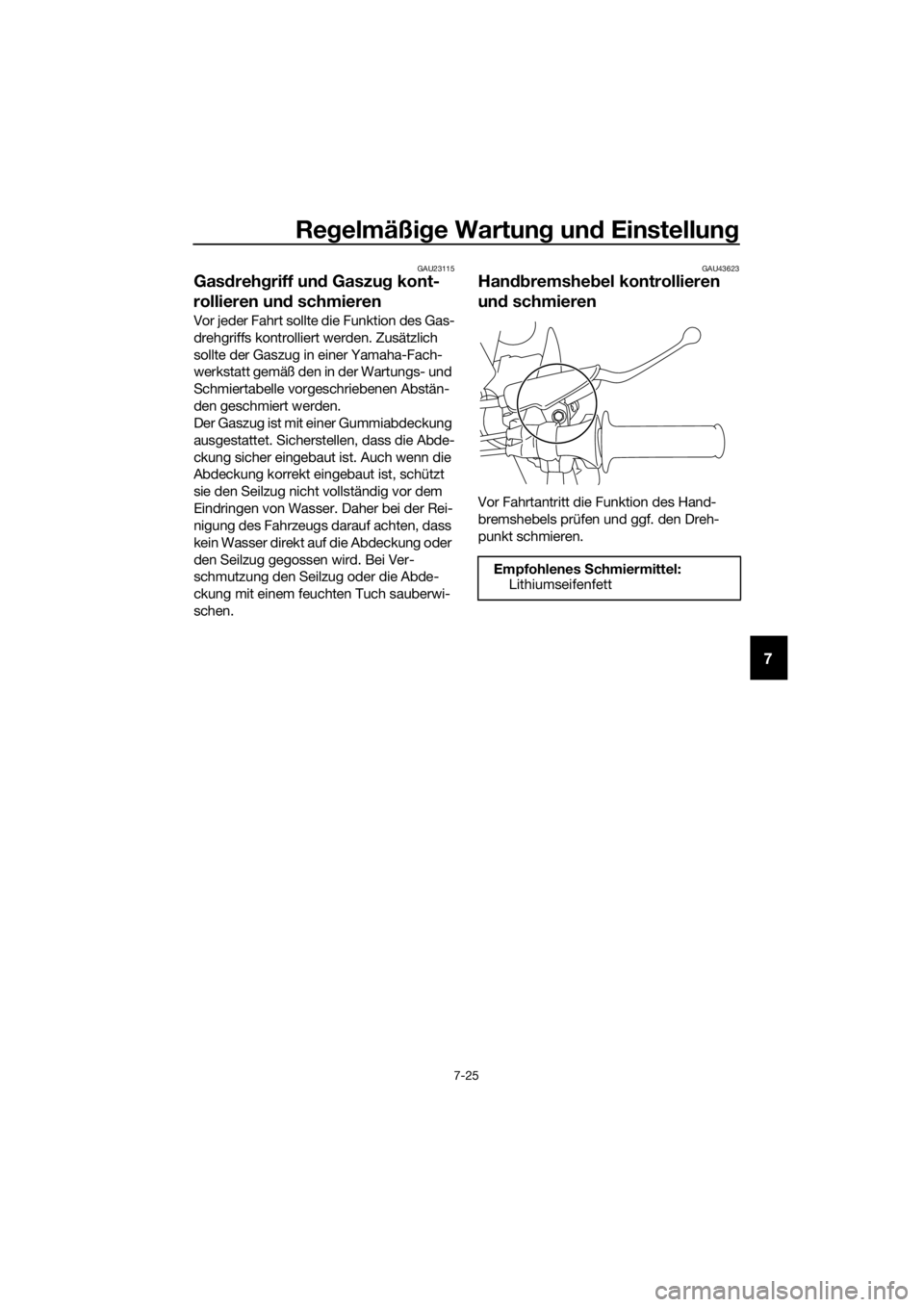

Han dbremshe bel kontrollieren
un d schmieren
Vor Fahrtantritt die Funktion des Hand-
bremshebels prüfen und ggf. den Dreh-
punkt schmieren.
Empfohlenes Schmiermittel:
Lithiumseifenfett
UB5183G0.book Page 25 Thursday, June 8, 2017 2:55 PM

Regelmäßi ge Wartun g un d Einstellun g
7-26
7
GAU23185
Fußbremshe bel prüfen un d
schmieren
Vor Fahrtantritt die Funktion des Fuß-
bremshebels prüfen und ggf. den Dreh-
punkt schmieren.
GAU23203
S eitenstän der prüfen un d
schmieren
Die Funktion des Seitenständers sollte vor

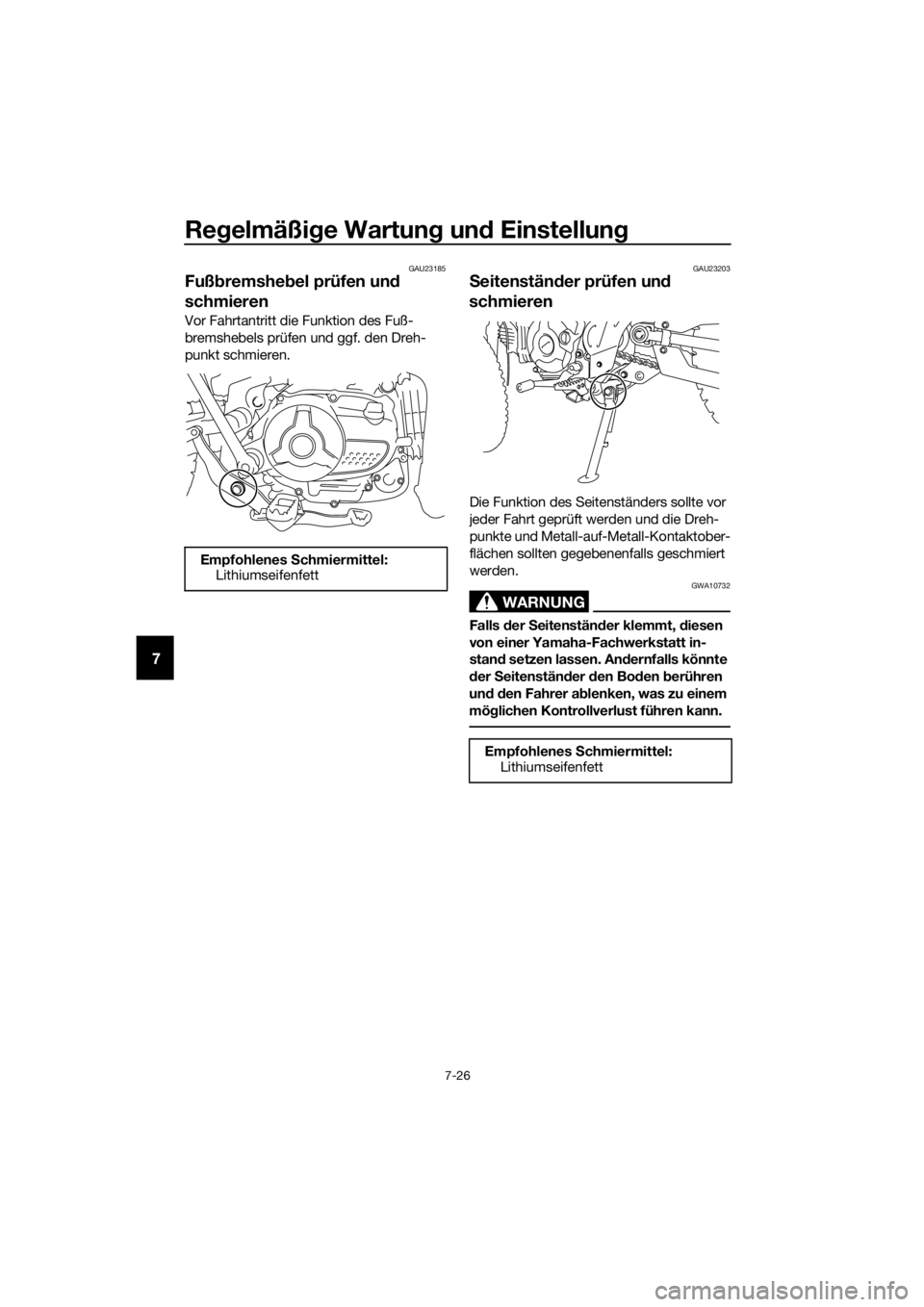

jeder Fahrt geprüft werden und die Dreh-
punkte und Metall-auf-Metall-Kontaktober-
flächen sollten gegebenenfalls geschmiert
werden.
WARNUNG
GWA10732
Falls der Seitenstän der klemmt, diesen
von einer Yamaha-Fachwerkstatt in-
stan d setzen lassen. An dernfalls könnte
d er Seitenstän der den Bo den berühren
un d d en Fahrer a blenken, was zu einem
mö glichen Kontrollverlust führen kann.
Empfohlenes S chmiermittel:
Lithiumseifenfett
Empfohlenes Schmiermittel:
Lithiumseifenfett
UB5183G0.book Page 26 Thursday, June 8, 2017 2:55 PM

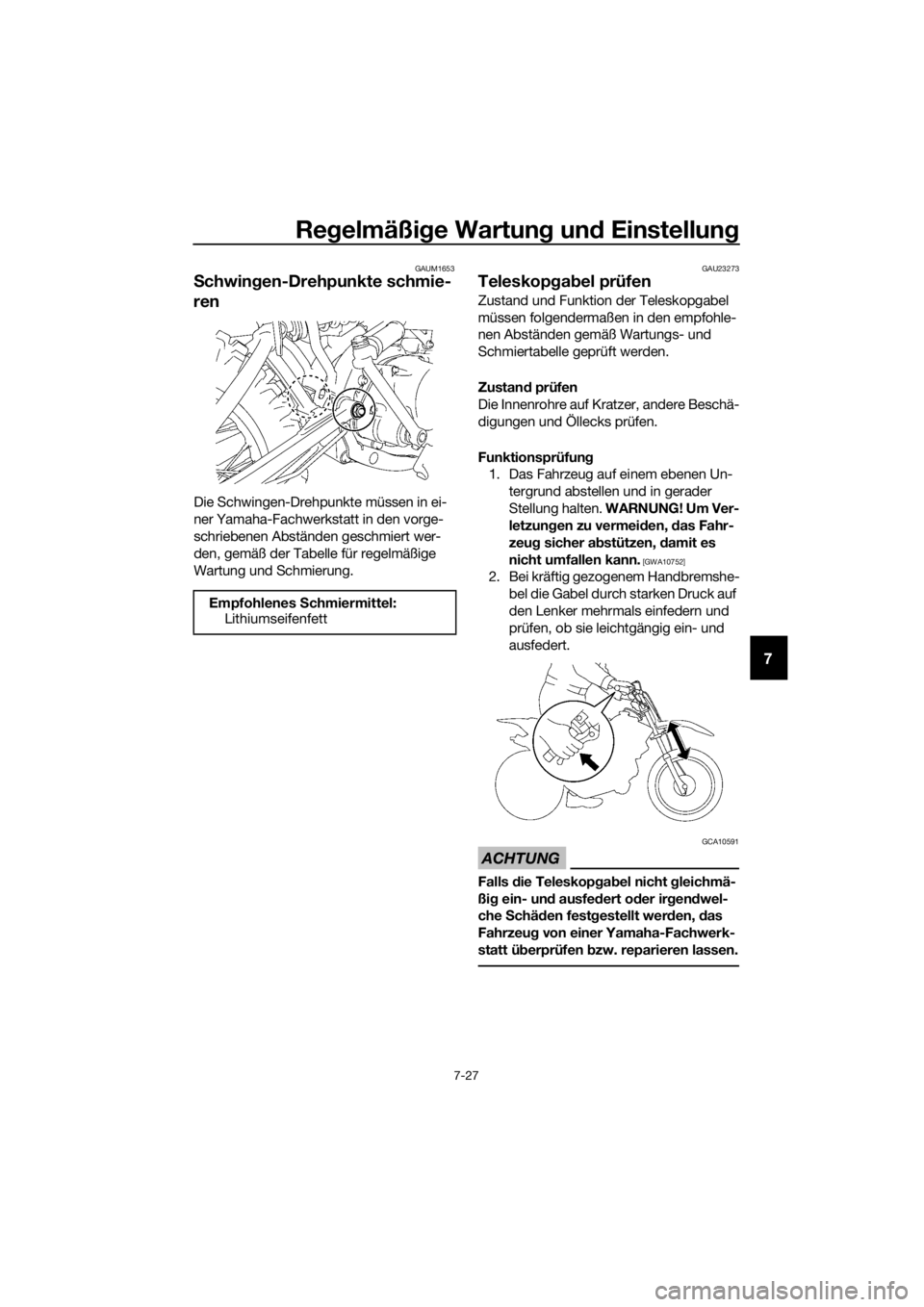

Regelmäßi ge Wartun g un d Einstellun g
7-27
7
GAUM1653
Schwin gen-Drehpunkte schmie-
ren
Die Schwingen-Drehpunkte müssen in ei-
ner Yamaha-Fachwerkstatt in den vorge-
schriebenen Abständen geschmiert wer-
den, gemäß der Tabelle für regelmäßige
Wartung und Schmierung.
GAU23273
Teleskopg ab el prüfen
Zustand und Funktion der Teleskopgabel
müssen folgendermaßen in den empfohle-
nen Abständen gemäß Wartungs- und
Schmiertabelle geprüft werden.
Zustan d prüfen
Die Innenrohre auf Kratzer, andere Beschä-
digungen und Öllecks prüfen.
Funktionsprüfun g
1. Das Fahrzeug auf einem ebenen Un-
tergrund abstellen und in gerader
Stellung halten. WARNUNG! Um Ver-
letzun gen zu vermei den, das Fahr-
zeu g sicher a bstützen, damit es
nicht umfallen kann.
[GWA10752]
2. Bei kräftig gezogenem Handbremshe- bel die Gabel durch starken Druck auf
den Lenker mehrmals einfedern und
prüfen, ob sie leichtgängig ein- und
ausfedert.
ACHTUNG
GCA10591
Falls die Teleskop gab el nicht gleichmä-
ßi g ein- un d ausfe dert o der ir gen dwel-
che Schäd en fest gestellt wer den, das
Fahrzeug von einer Yamaha-Fachwerk-
statt ü berprüfen bzw. reparieren lassen.
Empfohlenes Schmiermittel:
Lithiumseifenfett
UB5183G0.book Page 27 Thursday, June 8, 2017 2:55 PM

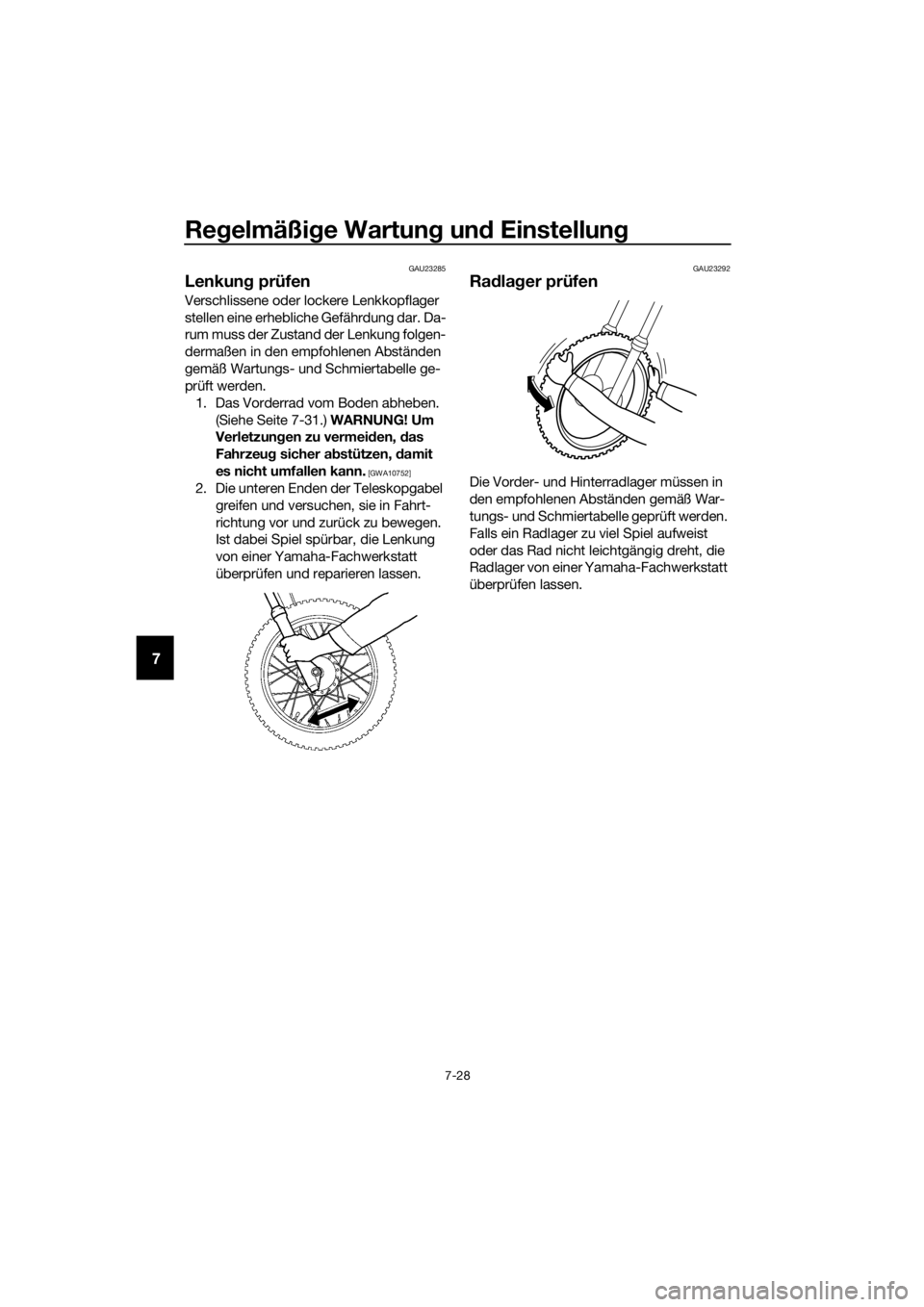

Regelmäßi ge Wartun g un d Einstellun g
7-28
7
GAU23285
Lenkung prüfen
Verschlissene oder lockere Lenkkopflager
stellen eine erhebliche Gefährdung dar. Da-
rum muss der Zustand der Lenkung folgen-
dermaßen in den empfohlenen Abständen
gemäß Wartungs- und Schmiertabelle ge-
prüft werden.
1. Das Vorderrad vom Boden abheben. (Siehe Seite 7-31.) WARNUNG! Um
Verletzun gen zu vermei den, das
Fahrzeug sicher abstützen, damit
es nicht umfallen kann.
[GWA10752]
2. Die unteren Enden der Teleskopgabel greifen und versuchen, sie in Fahrt-
richtung vor und zurück zu bewegen.
Ist dabei Spiel spürbar, die Lenkung
von einer Yamaha-Fachwerkstatt
überprüfen und reparieren lassen.
GAU23292
Radla ger prüfen
Die Vorder- und Hinterradlager müssen in
den empfohlenen Abständen gemäß War-
tungs- und Schmiertabelle geprüft werden.
Falls ein Radlager zu viel Spiel aufweist
oder das Rad nicht leichtgängig dreht, die
Radlager von einer Yamaha-Fachwerkstatt
überprüfen lassen.
UB5183G0.book Page 28 Thursday, June 8, 2017 2:55 PM
