YAMAHA TTR125 2002 Notices Demploi (in French)

4 - 11
ENG
3. Installer:
lCache supérieur du carburateur 1
lPlongeur de starter 2
lReniflard 3
lFlexible de trop-plein 4
lFlexible de carburant 5
N.B.:
Aligner la fente a du boisseau et l’onglet b du
corps du carburateur.
4. Régler:
lRégime de ralenti
Se reporter à “RÉGLAGE DU RÉGIME
DE RALENTI” au CHAPITRE 3.
CARBURATEUR
VERGASER
3. Montieren:
lVergaserdeckel 1
lChokeschieber 2
lBelüftungsschlauch 3
lÜberlaufschlauch 4
lKraftstoffleitung 5
HINWEIS:
Schlitz a des Drosselventils auf den Dorn b
des Vergasers ausrichten.
4. Einstellen:
lLeerlaufdrehzahl
Siehe unter “LEERLAUFDREHZAHL
EINSTELLEN” in KAPITEL 3.

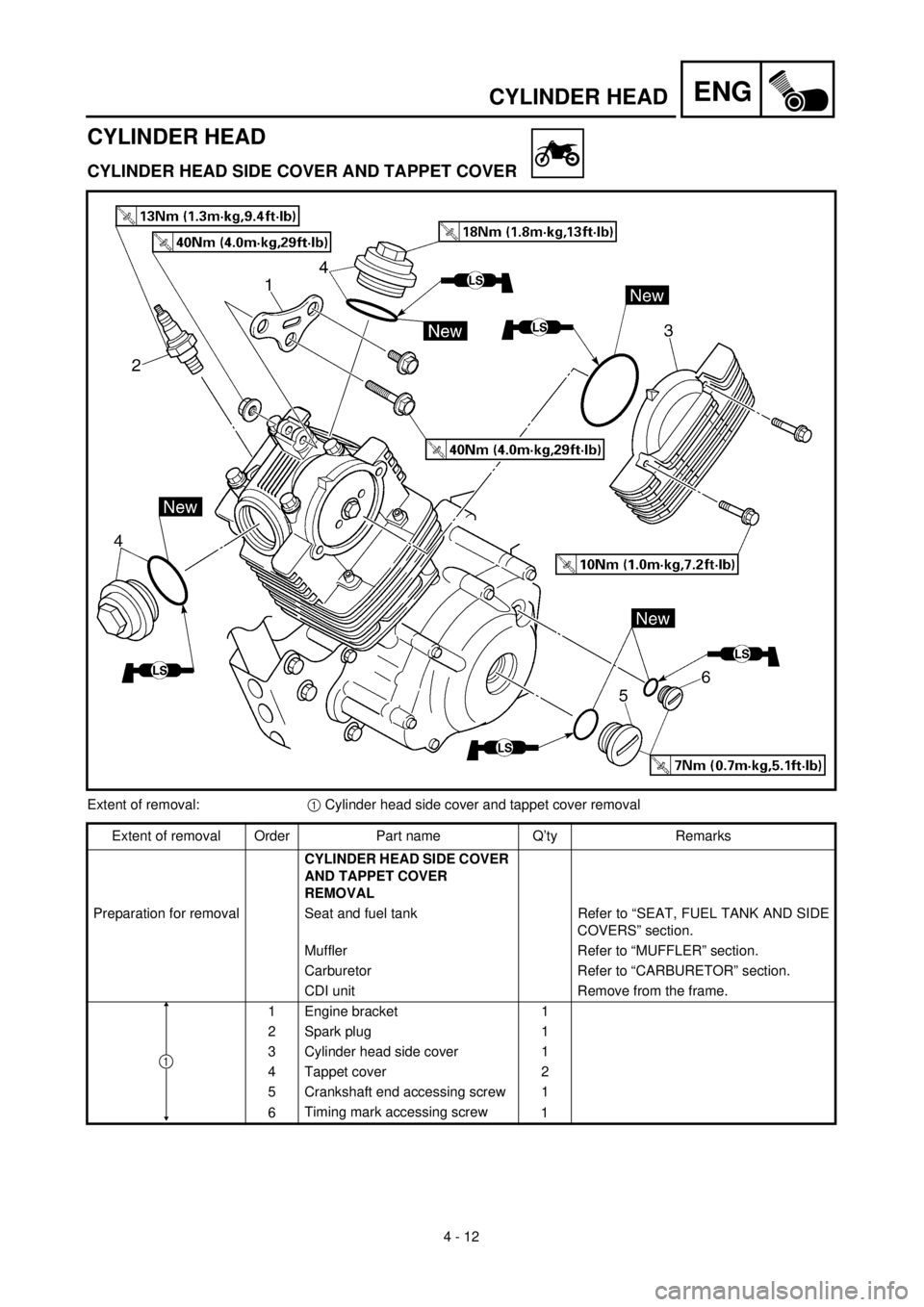

4 - 12
ENGCYLINDER HEAD
CYLINDER HEAD
CYLINDER HEAD SIDE COVER AND TAPPET COVER
Extent of removal:1 Cylinder head side cover and tappet cover removal
Extent of removal Order Part name Q’ty Remarks
CYLINDER HEAD SIDE COVER
AND TAPPET COVER
REMOVAL
Preparation for removal Seat and fuel tank Refer to “SEAT, FUEL TANK AND SIDE
COVERS” section.
Muffler Refer to “MUFFLER” section.
Carburetor Refer to “CARBURETOR” section.
CDI unit Remove from the frame.
1 Engine bracket 1
2 Spark plug 1
3 Cylinder head side cover 1
4 Tappet cover 2
5 Crankshaft end accessing screw 1
6Timing mark accessing screw
1
1

ENG
4 - 12
CULASSE
ZYLINDERKOPF
ZYLINDERKOPF
ZYLINDERKOPFDECKEL UND VENTILDECKEL
Demontage-Arbeiten:1 Zylinderkopfdeckel und Ventildeckel demontieren
Demontage-ArbeitenReihen-
folgeBauteil Anz. Bemerkungen
ZYLINDERKOPFDECKEL UND
VENTILDECKEL DEMONTIE-
REN
Vorbereitung für den
AusbauSitz und Kraftstofftank Siehe unter “SITZ, KRAFTSTOFFTANK
UND SEITENDECKEL” section.
Schalldämpfer Siehe unter “SCHALLDÄMPFER”.
Vergaser Siehe unter “VERGASER”.
C.D.I.-Einheit Vom Rahmen demontieren.
1 Motorhalterung 1
2 Zündkerze 1
3 Zylinderkopfdeckel 1
4 Ventildeckel 2
5 Kurbelwellen-Verschlußschraube 1
6Zündeinstell-Verschlußschraube
1
1
CULASSE
CACHE LATÉRAL DE CULASSE ET COUVRE-POUSSOIRS
Déposes à effectuer:1 Dépose du cache latéral de culasse et des couvre-poussoirs
Déposes à effectuer Ordre Nom de pièce Qté Remarques
DÉPOSE DU CACHE LATÉRAL
DE CULASSE ET DES COUVRE-
POUSSOIRS
Préparation à la dépose Selle et réservoir de carburant Se reporter à “SELLE, RÉSERVOIR DE
CARBURANT ET CACHES LATÉ-
RAUX”.
Pot d’échappement Se reporter à “POT D’ÉCHAPPEMENT”.
Carburateur Se reporter à “CARBURATEUR”.
Bloc CDI Séparer du cadre.
1 Support de moteur 1
2 Bougie 1
3 Cache latéral de culasse 1
4 Cache de poussoir 2
5 Vis d’accès du vilebrequin 1
6 Vis d’accès du repère de distribution 1
1

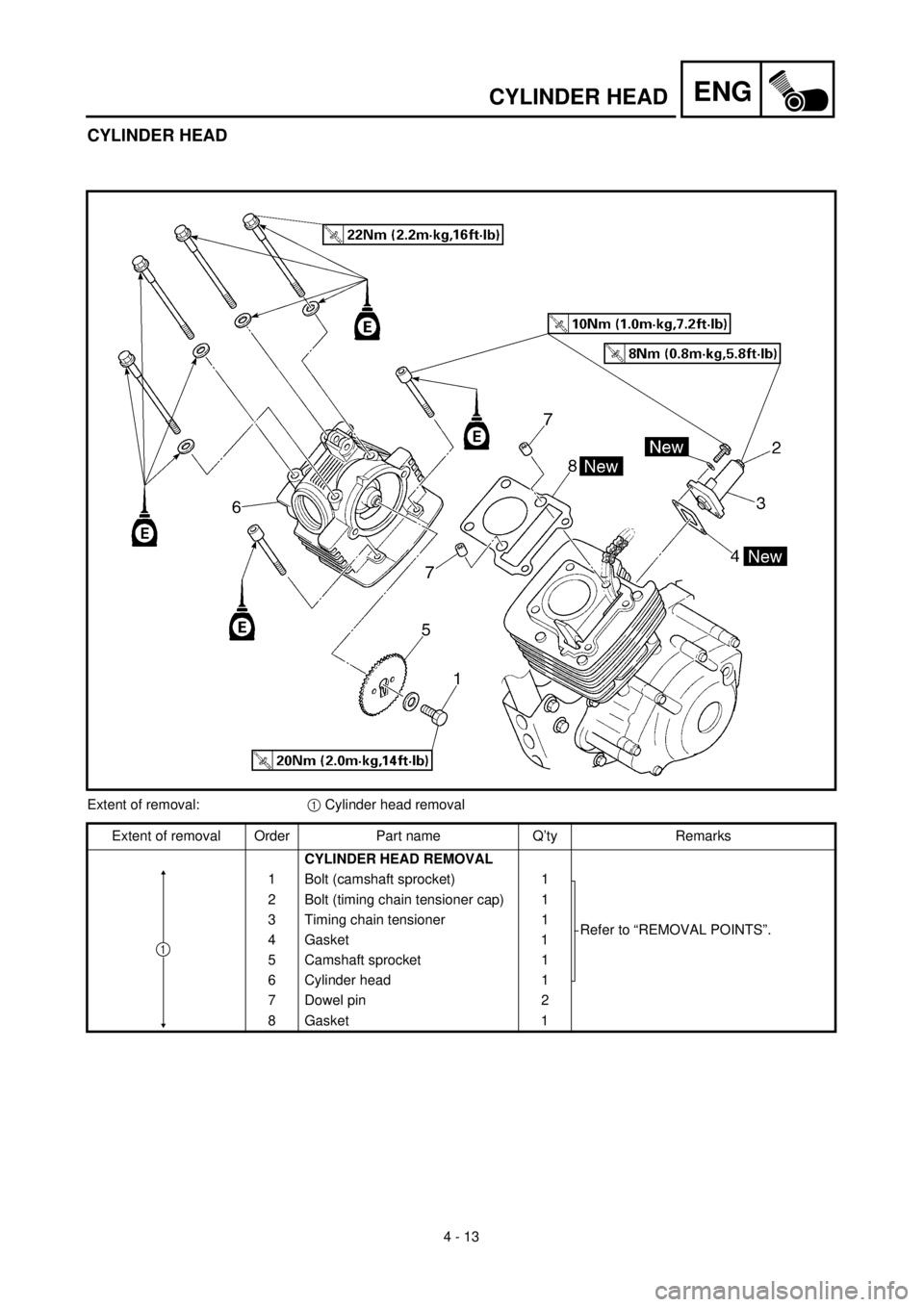

4 - 13
ENGCYLINDER HEAD
CYLINDER HEAD
Extent of removal:1 Cylinder head removal
Extent of removal Order Part name Q’ty Remarks
CYLINDER HEAD REMOVAL
1 Bolt (camshaft sprocket) 1
Refer to “REMOVAL POINTS”. 2 Bolt (timing chain tensioner cap) 1
3 Timing chain tensioner 1
4 Gasket 1
5 Camshaft sprocket 1
6 Cylinder head 1
7 Dowel pin 2
8Gasket
1
1

ENG
4 - 13
CULASSE
ZYLINDERKOPF
ZYLINDERKOPF
Demontage-Arbeiten:1 Zylinderkopf demontieren
Demontage-ArbeitenReihen-
folgeBauteil Anz. Bemerkungen
ZYLINDERKOPF DEMONTIE-
REN
1 Schraube (Nockenwellenkettenrad) 1
Siehe unter “DEMONTAGEPUNKTE”. 2 Schraube (Steuerkettenspanner-
Deckel) 1
3 Steuerkettenspanner 1
4 Dichtung 1
5 Nockenwellen-Kettenrad 1
6 Zylinderkopf 1
7 Paßhülse 2
8Dichtung
1
1
CULASSE
Déposes à effectuer:1 Dépose de la culasse
Déposes à effectuer Ordre Nom de pièce Qté Remarques
DÉPOSE DE LA CULASSE
1 Boulon (pignon d’arbre à cames) 1
Se reporter à “PIÈCES À DÉPOSER”. 2 Boulon (capuchon du tendeur de
chaîne de distribution) 1
3 Tendeur de la chaîne de distribution 1
4 Joint 1
5 Pignon d’arbre à cames 1
6 Culasse 1
7 Goujon 2
8 Joint 1
1

4 - 14
ENGCYLINDER HEAD
REMOVAL POINTS
Cylinder head
1. Align:
l“I” mark
(with stationary pointer)
Checking steps:
lTurn the crankshaft counterclockwise with
a wrench.
lAlign the “I” mark a on the rotor with the
stationary pointer b on the crankcase
cover. When the “I” mark is aligned with
the stationary pointer, the piston is at the
Top Dead Center (T.D.C.).
NOTE:
In order to be sure that the piston is at Top
Dead Center, the match mark c on the
camshaft sprocket must align with the sta-
tionary pointer d on the cylinder head as
shown in the illustration.
2. Loosen:
lCamshaft sprocket bolt 1
NOTE:
Remove the bolt while holding the rotor nut
with a wrench.
3. Remove:
lBolt (timing chain tensioner cap) 1
lBolt (timing chain tensioner) 2
lTiming chain tensioner 3

4 - 14
ENG
CULASSE
ZYLINDERKOPF
DEMONTAGEPUNKTE
Zylinderkopf
1. Ausrichten:
l“I”-Markierung
(auf feste Markierung am Kurbelge-
häuse)
Arbeitsschritte
lKurbelwelle gegen den Uhrzeigersinn mit
einem Schraubenschlüssel drehen.
l“I”-Markierung a auf dem Lichtmaschi-
nenrotor auf die feste Markierung b am
Kurbelgehäuse ausrichten. Wenn die “I”-
Markierung auf die feste Markierung am
Kurbelgehäuse ausgerichtet ist, befindet
sich der Kolben im oberen Totpunkt
(T.D.C.).
HINWEIS:
Um sicherzustellen, daß sich der Kolben im
oberen Totpunkt befindet, muß die Markie-
rung c auf dem Nockenwellen-Kettenrad
auf die feste Markierung d auf dem Zylin-
derkopf gemäß Abbildung ausgerichtet wer-
den.
2. Lösen:
lNockenwellenkettenrad-Schraube 1
HINWEIS:
Rotormutter mit einem Schraubenschlüssel
halten und Schraube demontieren.
3. Demontieren:
lSchraube (Steuerkettenspanner-Dek-
kel) 1
lSchraube (Steuerkettenspanner) 2
lSteuerkettenspanner 3 PIÈCES À DÉPOSER
Culasse
1. Aligner:
lRepère “I”
(avec l’index fixe)
Étapes de la vérification:
lFaire tourner le vilebrequin dans le sens
inverse des aiguilles d’une montre à l’aide
d’une clé.
lAligner le repère “I” a du rotor et l’index fixe b
du demi-carter. Quand le repère “I” est aligné
avec l’index fixe, le piston est au point mort haut
(PMH).
N.B.:
Le piston est au PMH lorsque le repère d’aligne-
ment c du pignon d’arbre à cames et l’index
fixe d de la culasse sont alignés, comme illus-
tré.
2. Desserrer:
lBoulon de pignon d’arbre à cames 1
N.B.:
Retirer le boulon tout en maintenant l’écrou de
rotor à l’aide d’une clé.
3. Déposer:
lBoulon (capuchon du tendeur de chaîne de
distribution) 1
lBoulon (tendeur de chaîne de distribution)
2
lTendeur de la chaîne de distribution 3

4 - 15
ENGCYLINDER HEAD

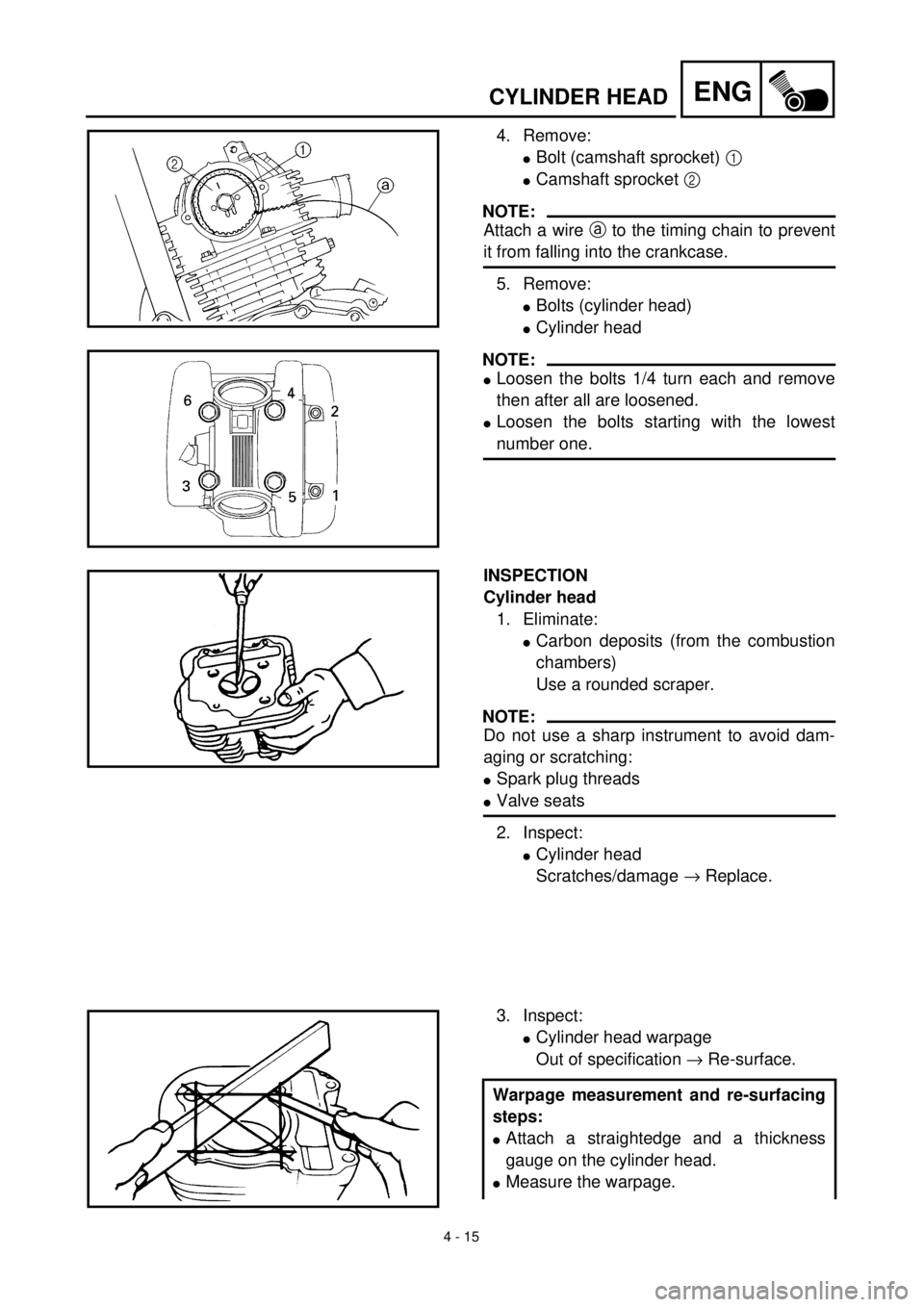

4. Remove:
lBolt (camshaft sprocket) 1
lCamshaft sprocket 2
NOTE:
Attach a wire a to the timing chain to prevent
it from falling into the crankcase.
5. Remove:
lBolts (cylinder head)
lCylinder head
NOTE:
lLoosen the bolts 1/4 turn each and remove
then after all are loosened.
lLoosen the bolts starting with the lowest
number one.
INSPECTION
Cylinder head
1. Eliminate:
lCarbon deposits (from the combustion
chambers)
Use a rounded scraper.
NOTE:
Do not use a sharp instrument to avoid dam-
aging or scratching:
lSpark plug threads
lValve seats
2. Inspect:
lCylinder head
Scratches/damage ® Replace.
3. Inspect:
lCylinder head warpage
Out of specification ® Re-surface.
Warpage measurement and re-surfacing
steps:
lAttach a straightedge and a thickness
gauge on the cylinder head.
lMeasure the warpage.

4 - 15
ENG
CULASSE
ZYLINDERKOPF
4. Demontieren:
lSchraube (Nockenwellen-Kettenrad) 1
lNockenwellen-Kettenrad 2
HINWEIS:
Steuerkette mit einem Draht a sichern, damit
sie nicht ins Kurbelgehäuse fallen kann.
5. Demontieren:
lSchrauben (Zylinderkopf)
lZylinderkopf
HINWEIS:
lAlle Schrauben nacheinander zuerst um 1/4
Umdrehung lösen und anschließend alle
Schrauben entfernen.
lBeim Lösen der Schrauben mit Schraube
Nummer eins beginnen.
PRÜFEN
Zylinderkopf
1. Entfernen:
lKohleablagerungen (aus den Brennräu-
men)
Einen abgerundeten Schaber verwen-
den.
HINWEIS:
Keine scharfkantigen Werkzeuge verwenden,
um Beschädigungen oder Kratzer zu vermei-
den:
lZündkerzengewinde
lVentilsitze
2. Kontrollieren:
lZylinderkopf
Kratzer/Beschädigung ® Erneuern.
3. Kontrollieren:
lZylinderkopf-Verzug
Grenzwert überschritten ® Planschlei-
fen.
Arbeitsschritte
lLineal und Fühlerlehre auf den Zylinder-
kopf legen.
lDen Verzug messen.
4. Déposer:
lBoulon (pignon d’arbre à cames) 1
lPignon d’arbre à cames 2
N.B.:
Attacher un fil métallique a à la chaîne de distri-
bution pour éviter qu’elle tombe dans le carter.
5. Déposer:
lBoulons (culasse)
lCulasse
N.B.:
lDesserrer les boulons de 1/4 de tour chacun, puis
les enlever après les avoir tous desserrés.
lDesserrer les boulons en commençant par celui
portant le numéro le plus petit.
INSPECTION
Culasse
1. Éliminer:
lCalamine (des chambres de combustion)
Utiliser un grattoir arrondi.
N.B.:
Ne pas utiliser d’instrument pointu pour éviter
d’endommager ou de rayer:
lFilets de bougie
lSièges de soupape
2. Examiner:
lCulasse
Rayures/endommagement ® Remplacer.
3. Examiner:
lDéformation de la culasse
Hors spécifications ® Surfacer.
Étapes de la mesure de la déformation et de
surfaçage:
lAttacher une règle et un jeu de cales d’épais-
seur sur la culasse.
lMesurer la déformation.

4 - 16
ENGCYLINDER HEAD
Warpage limit:
0.03 mm (0.0012 in)
lIf the warpage is out of specification,
resurface the cylinder head.
lPlace #400 ~ 600 grit wet sandpaper on
the surface plate, and re-surface the head
using a figure-eight sanding pattern.
NOTE:
Rotate the cylinder head several times to
avoid removing too much material from one
side.
ASSEMBLY AND INSTALLATION
Cylinder head
1. Install:
lDowel pin 1
lGasket 2 New
2. Install:
lCylinder head
lCopper washer
lBolt (cylinder head)
NOTE:
lApply Quick gasket® (YAMAHA Bond
No.1215) on end of the cylinder head bolts
(M6), as shown.
lApply the engine oil on the contact surfaces of
the bolts (cylinder head) and copper washers.
lFollow the numerical order shown in the illus-
tration. Tighten the bolts in two stages.
Quick gasket®:
ACC-QUICK-GS-KT
YAMAHA Bond No.1215:
90890-85505
T R..M8 22 Nm (2.2 m · kg, 16 ft · lb)
M6 10 Nm (1.0 m · kg, 7.2 ft · lb)
