YAMAHA TTR125 2006 Owners Manual

3 - 2
INSP
ADJ

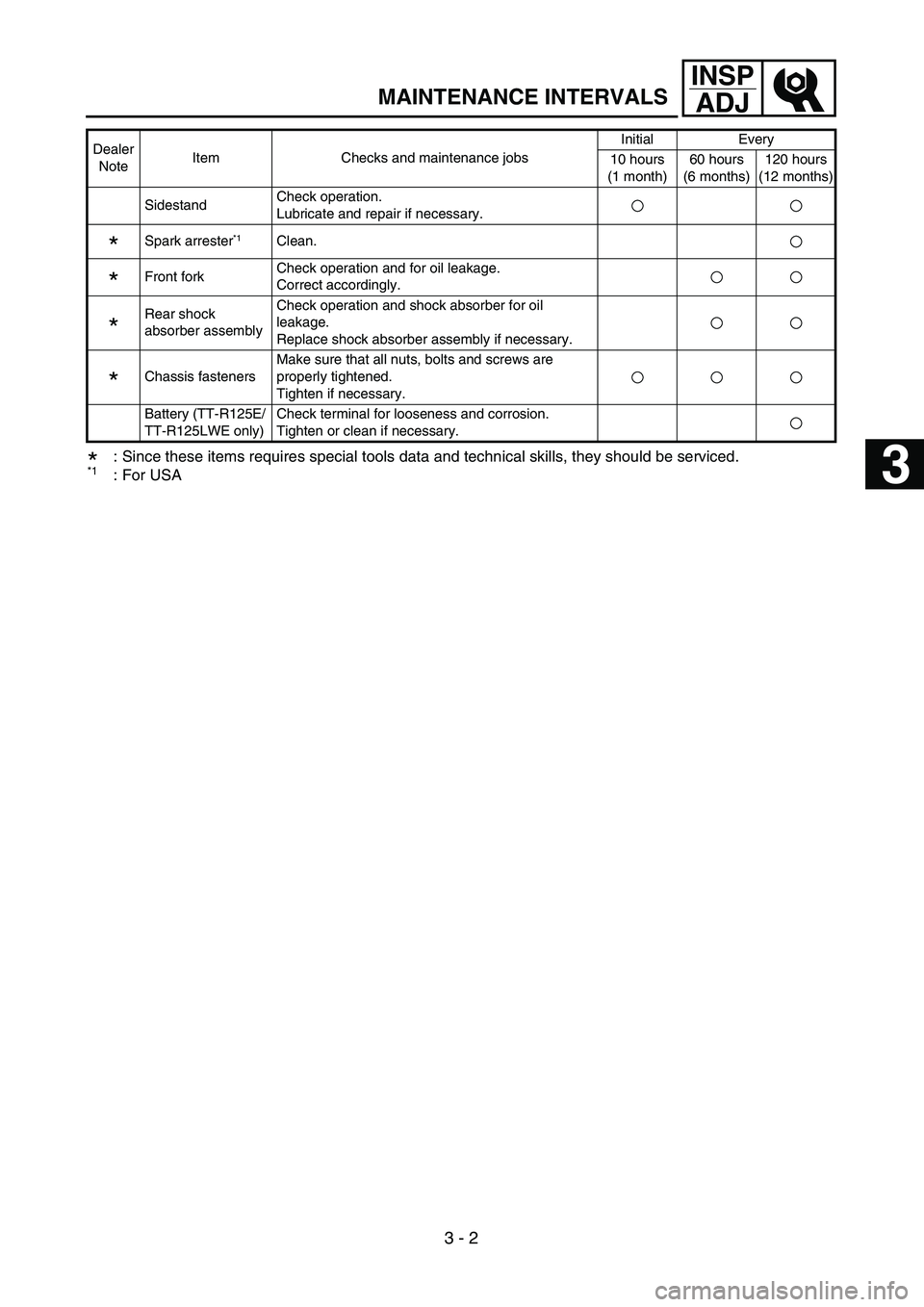

MAINTENANCE INTERVALS
*: Since these items requires special tools data and technical skills, they should be serviced.*1: For USA
SidestandCheck operation.
Lubricate and repair if necessary.
*Spark arrester*1Clean.
*Front forkCheck operation and for oil leakage.
Correct accordingly.
*
Rear shock
absorber assemblyCheck operation and shock absorber for oil
leakage.
Replace shock absorber assembly if necessary.
*Chassis fastenersMake sure that all nuts, bolts and screws are
properly tightened.
Tighten if necessary.
Battery (TT-R125E/
TT-R125LWE only)Check terminal for looseness and corrosion.
Tighten or clean if necessary.
Dealer
NoteItem Checks and maintenance jobsInitial Every
10 hours
(1 month)60 hours
(6 months)120 hours
(12 months)
3

INSPADJ

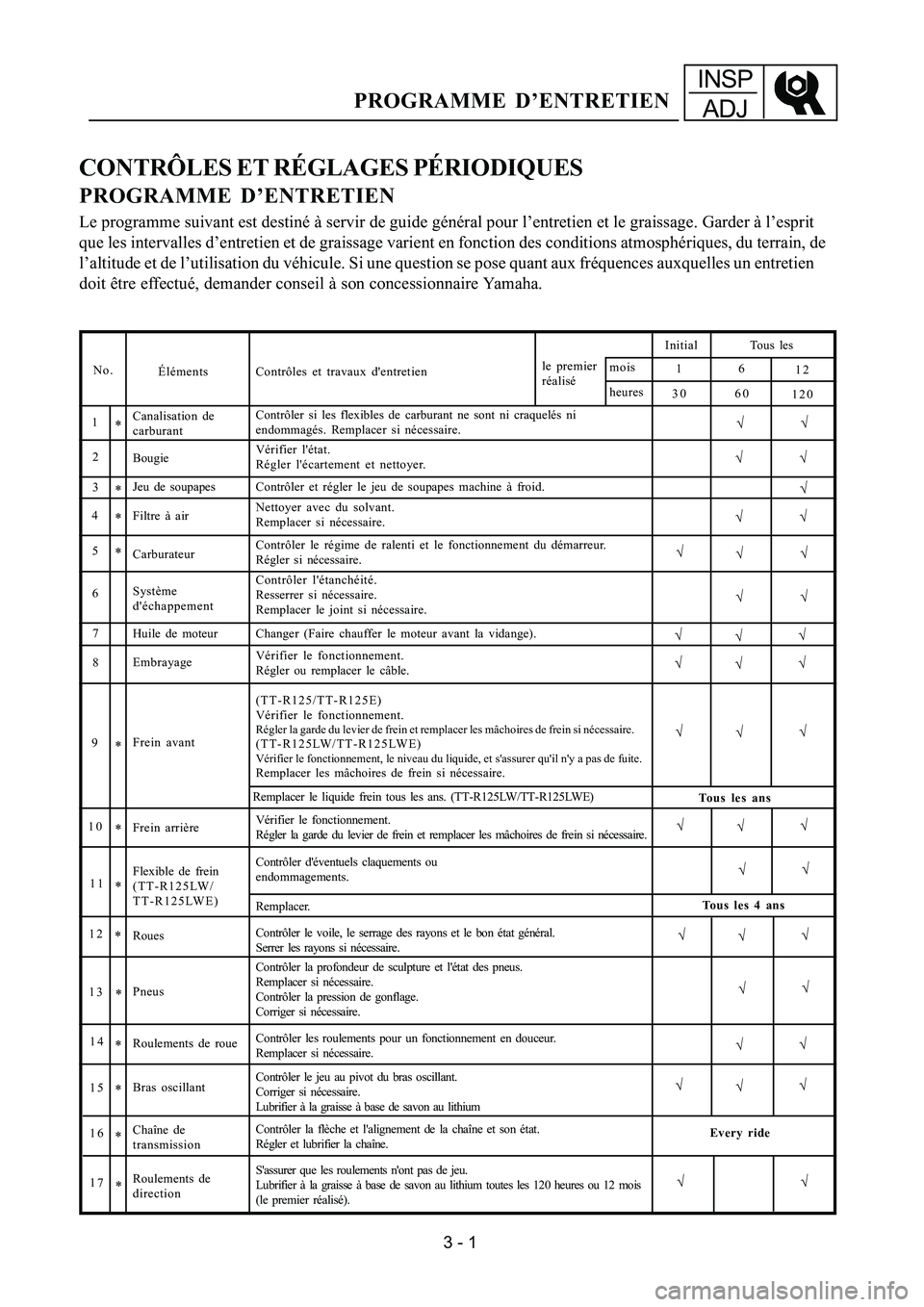

PROGRAMME D’ENTRETIEN
CONTRÔLES ET RÉGLAGES PÉRIODIQUES
PROGRAMME D’ENTRETIEN
Le programme suivant est destiné à servir de guide général p\
our l’entretien et le graissage. Garder à l’esprit
que les intervalles d’entretien et de graissage varient en fonction d\
es conditions atmosphériques, du terrain, de
l’altitude et de l’utilisation du véhicule. Si une question se \
pose quant aux fréquences auxquelles un entretien
doit être effectué, demander conseil à son concessionnaire Yamaha.
3 - 1
No.Éléments Contrôles et travaux d'entretien le premier
réaliséInitial
heures Tous les
1
mois
612
30 60 120
√√
√√ √
√ √
√ √
√
√√
√ √
√
√ √
√
√ √
√
√ √
√
√
√ √
√
√ √
√
√
√
√
√
√ √
√1
2
3
4
5
6
7
8
9
10 11
12
13
14
15
16
17 Canalisation de
carburant
*
*
*
*
*
*
*
*
*
*
*
* *Contrôler si les flexibles de carburant ne sont ni craquelés ni
endommagés. Remplacer si nécessaire.
Bougie Vérifier l'état.
Régler l'écartement et nettoyer.
Jeu de soupapes Contrôler et régler le jeu de soupapes machine à froid.
Filtre à air Nettoyer avec du solvant.
Remplacer si nécessaire.
Carburateur Contrôler le régime de ralenti et le fonctionnement du démarreu\
r.
Régler si nécessaire.
Système
d'échappement Contrôler l'étanchéité.
Resserrer si nécessaire.
Remplacer le joint si nécessaire.
Huile de moteur Changer (Faire chauffer le moteur avant la vidange).
Embrayage Vérifier le fonctionnement.
Régler ou remplacer le câble.
Frein avant (TT-R125/TT-R125E)
Vérifier le fonctionnement.
Régler la garde du levier de frein et remplacer les mâchoires de f\
rein si nécessaire.(TT-R125LW/TT-R125LWE)Vérifier le fonctionnement, le niveau du liquide, et s'assurer qu'il \
n'y a pas de fuite.Remplacer les mâchoires de frein si nécessaire.
Tous les ans
Frein arrière Vérifier le fonctionnement.
Régler la garde du levier de frein et remplacer les mâchoires de f\
rein si nécessaire.
Flexible de frein
(TT-R125LW/
TT-R125LWE) Contrôler d'éventuels claquements ou
endommagements.
Remplacer.
Contrôler le voile, le serrage des rayons et le bon état géné\
ral.
Serrer les rayons si nécessaire.
Roues
Pneus Contrôler la profondeur de sculpture et l'état des pneus.
Remplacer si nécessaire.
Contrôler la pression de gonflage.
Corriger si nécessaire.
Roulements de roue Contrôler les roulements pour un fonctionnement en douceur.
Remplacer si nécessaire.
Bras oscillant Contrôler le jeu au pivot du bras oscillant.
Corriger si nécessaire.
Lubrifier à la graisse à base de savon au lithium
Chaîne de
transmission Contrôler la flèche et l'alignement de la chaîne et son état\
.
Régler et lubrifier la chaîne.
Roulements de
direction S'assurer que les roulements n'ont pas de jeu.
Lubrifier à la graisse à base de savon au lithium toutes les 120 h\
eures ou 12 mois
(le premier réalisé). Tous les 4 ans
Every ride
Remplacer le liquide frein tous les ans. (TT-R125LW/TT-R125LWE)

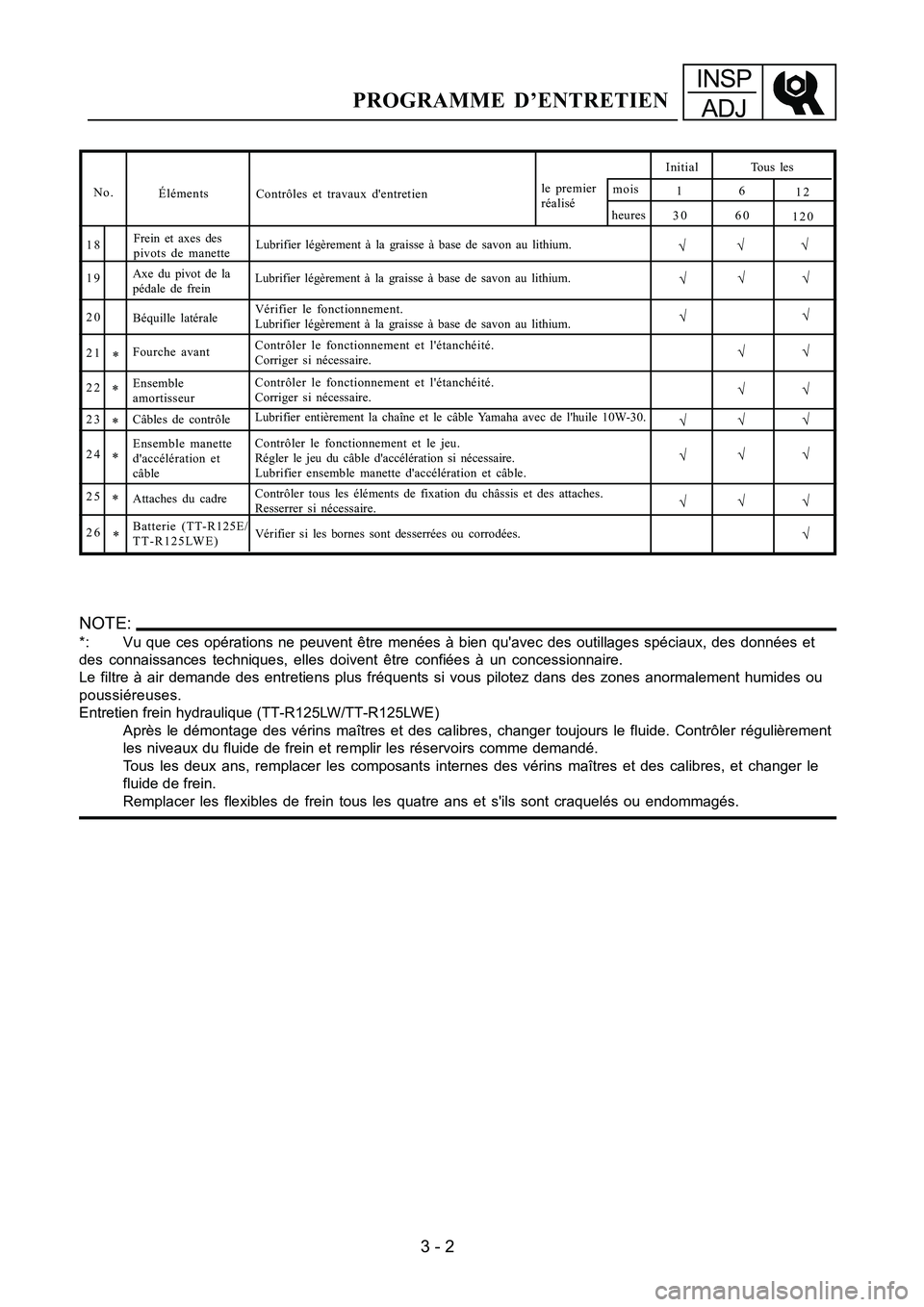

INSPADJ
PROGRAMME D’ENTRETIEN
No. Éléments Contrôles et travaux d'entretien Initial
heures Tous les
1
mois
612
30 60 120
√√18Frein et axes des
pivots de manette
*
Lubrifier légèrement à la graisse à base de savon au lithium\
. le premier
réalisé
19
20
21
22
23
24
25
26
*
*
*
* *
Axe du pivot de la
pédale de frein Lubrifier légèrement à la graisse à base de savon au lithium\
.
Béquille latérale Vérifier le fonctionnement.
Lubrifier légèrement à la graisse à base de savon au lithium\
.
Fourche avant Contrôler le fonctionnement et l'étanchéité.
Corriger si nécessaire.
Ensemble
amortisseur Contrôler le fonctionnement et l'étanchéité.
Corriger si nécessaire.
Câbles de contrôle Lubrifier entièrement la chaîne et le câble Yamaha avec de l'huile 10W-30.
Ensemble manette
d'accélération et
câble Contrôler le fonctionnement et le jeu.
Régler le jeu du câble d'accélération si nécessaire.
Lubrifier ensemble manette d'accélération et câble.
Attaches du cadre Contrôler tous les éléments de fixation du châssis et des at\
taches.
Resserrer si nécessaire.
Batterie (TT-R125E/
TT-R125LWE) Vérifier si les bornes sont desserrées ou corrodées.
√
√√
√
√
√
√ √
√√
√ √
√
√ √
√
√√
√
√
NOTE:
*: Vu que ces opérations ne peuvent être menées à bien qu'avec \
des outillages spéciaux, des données et
des connaissances techniques, elles doivent être confiées à un \
concessionnaire.
Le filtre à air demande des entretiens plus fréquents si vous pilo\
tez dans des zones anormalement humides ou
poussiéreuses.
Entretien frein hydraulique (TT-R125LW/TT-R125LWE)Après le démontage des vérins maîtres et des calibres, chang\
er toujours le fluide. Contrôler régulièrement
les niveaux du fluide de frein et remplir les réservoirs comme demand\
é.
Tous les deux ans, remplacer les composants internes des vérins maî\
tres et des calibres, et changer le
fluide de frein.
Remplacer les flexibles de frein tous les quatre ans et s'ils sont craqu\
elés ou endommagés.
3 - 2

INSPADJ

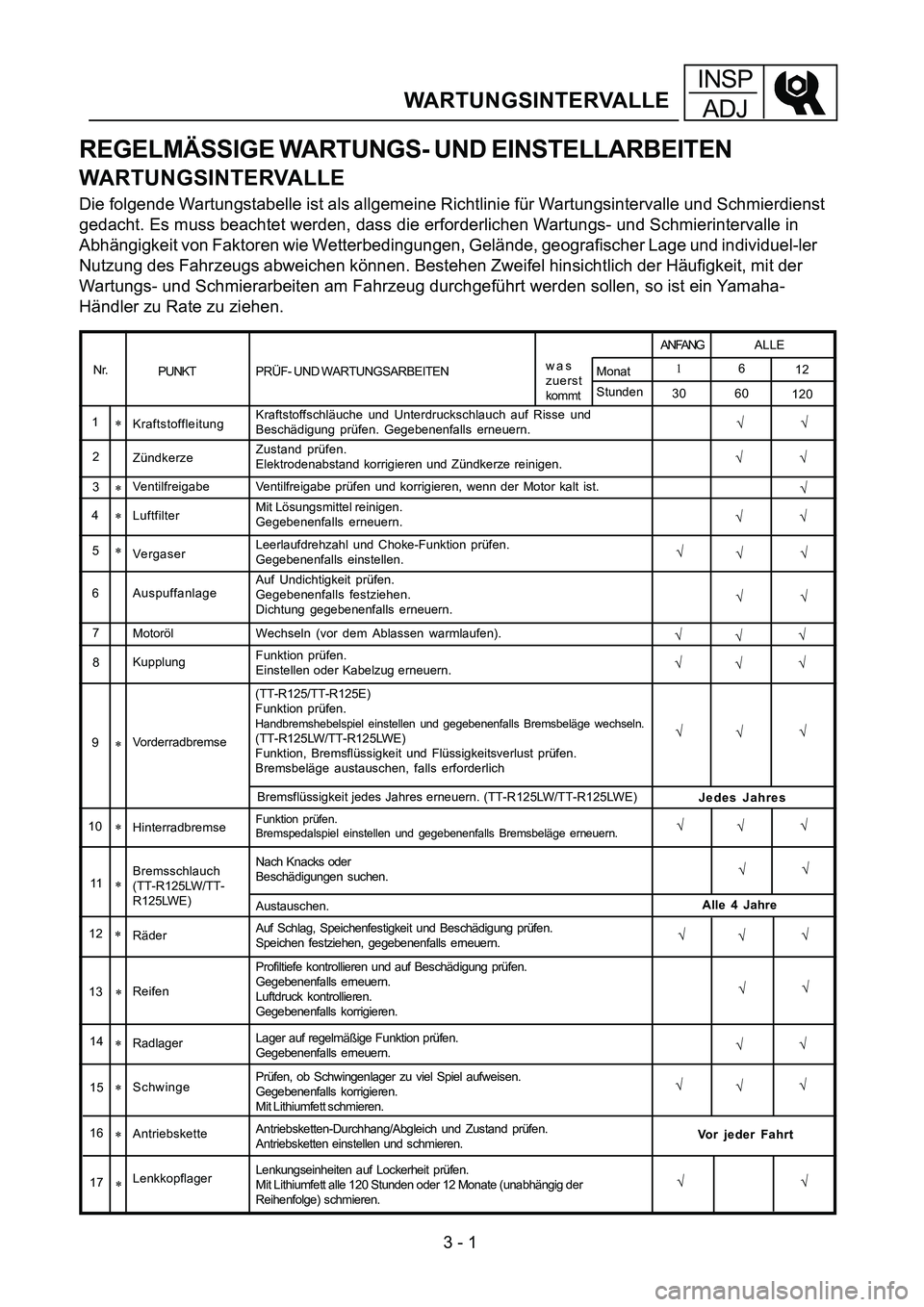

WARTUNGSINTERVALLE
REGELMÄSSIGE WARTUNGS- UND EINSTELLARBEITEN
WARTUNGSINTERVALLE
Die folgende Wartungstabelle ist als allgemeine Richtlinie für Wartungsintervalle und Schmierdienst
gedacht. Es muss beachtet werden, dass die erforderlichen Wartungs- und Schmierintervalle in
Abhängigkeit von Faktoren wie Wetterbedingungen, Gelände, geografi\
scher Lage und individuel-ler
Nutzung des Fahrzeugs abweichen können. Bestehen Zweifel hinsichtlich\
der Häufigkeit, mit der
Wartungs- und Schmierarbeiten am Fahrzeug durchgeführt werden sollen, \
so ist ein Yamaha-
Händler zu Rate zu ziehen.
3 - 1
Nr.PUNKT PRÜF- UND WARTUNGSARBEITEN was
zuerst
kommtANFANG
Stunden ALLE
1
Monat 6
12
30 60 120
√√
√√ √
√ √
√ √
√
√√
√ √
√
√ √
√
√ √
√
√ √
√
√
√ √
√
√ √
√
√
√
√
√
√ √
√1
2
3
4
5
6
7
8
9
10 11
12
13
14
15
16
17 Kraftstoffleitung
*
*
*
*
*
*
*
*
*
*
*
* *Kraftstoffschläuche und Unterdruckschlauch auf Risse und
Beschädigung prüfen. Gegebenenfalls erneuern.
Zündkerze Zustand prüfen.
Elektrodenabstand korrigieren und Zündkerze reinigen.
Ventilfreigabe V entilfreigabe prüfen und korrigieren, wenn der Motor kalt ist.
Luftfilter Mit Lösungsmittel reinigen.
Gegebenenfalls erneuern.
Vergaser Leerlaufdrehzahl und Choke-Funktion prüfen.
Gegebenenfalls einstellen.
Auspuffanlage Auf Undichtigkeit prüfen.
Gegebenenfalls festziehen.
Dichtung gegebenenfalls erneuern.
Motoröl Wechseln (vor dem Ablassen warmlaufen).
Kupplung Funktion prüfen.
Einstellen oder Kabelzug erneuern.
Vorderradbremse (TT-R125/TT-R125E)
Funktion prüfen.
Handbremshebelspiel einstellen und gegebenenfalls Bremsbeläge wechsel\
n.(TT-R125LW/TT-R125LWE)
Funktion, Bremsflüssigkeit und Flüssigkeitsverlust prüfen.
Bremsbeläge austauschen, falls erforderlich
Jedes Jahres
Hinterradbremse
Funktion prüfen.
Bremspedalspiel einstellen und gegebenenfalls Bremsbeläge erneuern.
Bremsschlauch
(TT-R125LW/TT-
R125LWE) Nach Knacks oder
Beschädigungen suchen.
Austauschen.
Auf Schlag, Speichenfestigkeit und Beschädigung prüfen.
Speichen festziehen, gegebenenfalls erneuern.
Räder
Reifen Profiltiefe kontrollieren und auf Beschädigung prüfen.
Gegebenenfalls erneuern.
Luftdruck kontrollieren.
Gegebenenfalls korrigieren.
Radlager Lager auf regelmäßige Funktion prüfen.
Gegebenenfalls erneuern.
Schwinge Prüfen, ob Schwingenlager zu viel Spiel aufweisen.
Gegebenenfalls korrigieren.
Mit Lithiumfett schmieren.
Antriebskette Antriebsketten-Durchhang/Abgleich und Zustand prüfen.
Antriebsketten einstellen und schmieren.
Lenkkopflager Lenkungseinheiten auf Lockerheit prüfen.
Mit Lithiumfett alle 120 Stunden oder 12 Monate (unabhängig der
Reihenfolge) schmieren. Alle 4 Jahre
Vor jeder Fahrt
Bremsflüssigkeit jedes Jahres erneuern. (TT-R125LW/TT-R125LWE)

INSPADJ

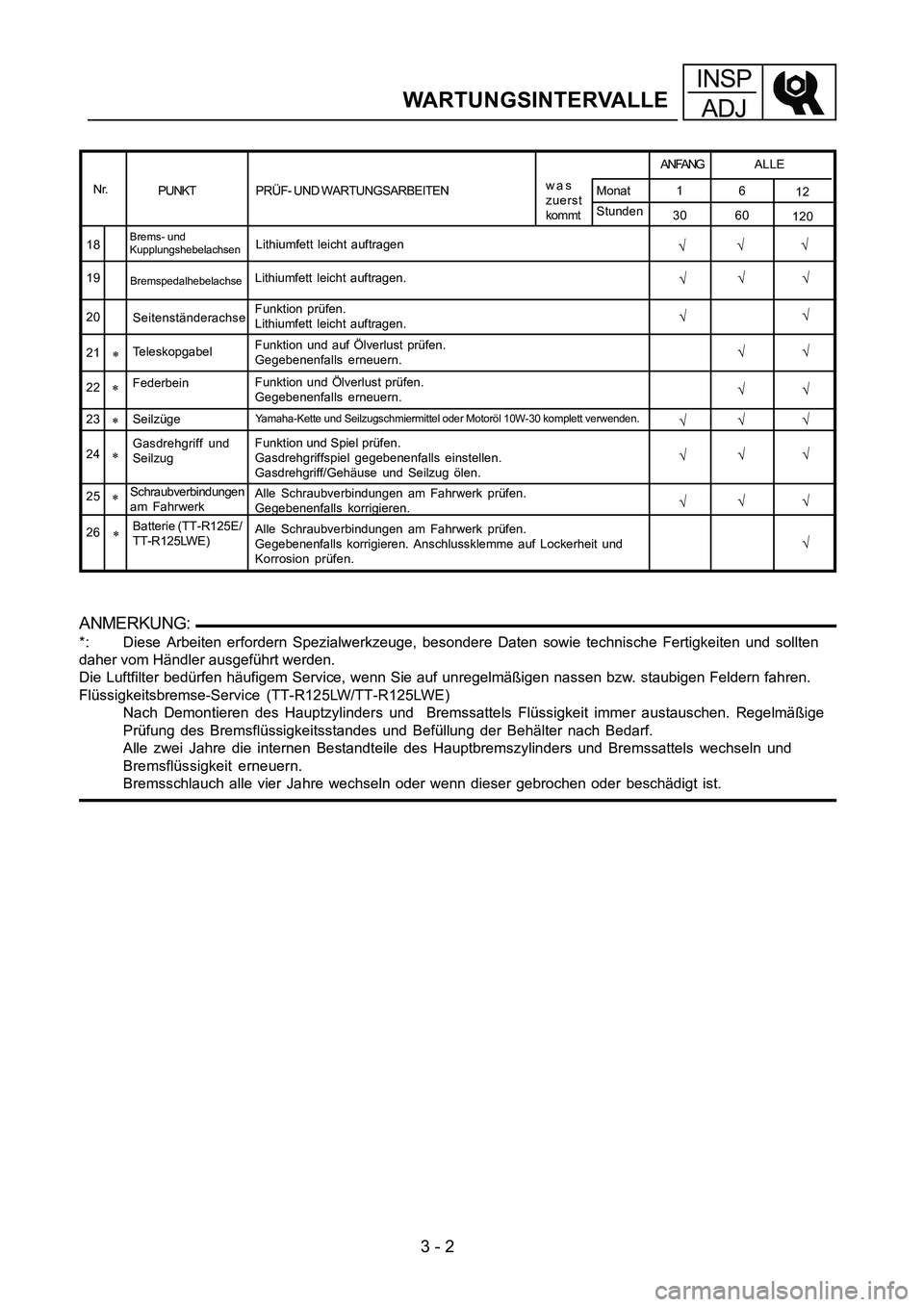

WARTUNGSINTERVALLE
16 12
30 60 120
√√18Brems- und
Kupplungshebelachsen
*
Lithiumfett leicht auftragen
19
20
21
22
23
24
25
26
*
*
*
* *
BremspedalhebelachseLithiumfett leicht auftragen.
Seitenständerachse Funktion prüfen.
Lithiumfett leicht auftragen.
Teleskopgabel Funktion und auf Ölverlust prüfen.
Gegebenenfalls erneuern.
Federbein Funktion und Ölverlust prüfen.
Gegebenenfalls erneuern.
Seilzüge
Yamaha-Kette und Seilzugschmiermittel oder Motoröl 10W-30 komplett ver\
wenden.
Gasdrehgriff und
Seilzug Funktion und Spiel prüfen.
Gasdrehgriffspiel gegebenenfalls einstellen.
Gasdrehgriff/Gehäuse und Seilzug ölen.
Schraubverbindungen
am Fahrwerk Alle Schraubverbindungen am Fahrwerk prüfen.
Gegebenenfalls korrigieren.
Batterie (TT-R125E/
TT-R125LWE) Alle Schraubverbindungen am Fahrwerk prüfen.
Gegebenenfalls korrigieren. Anschlussklemme auf Lockerheit und
Korrosion prüfen.
√
√√
√
√
√
√ √
√√
√ √
√
√ √
√
√√
√
√
ANMERKUNG:
*: Diese Arbeiten erfordern Spezialwerkzeuge, besondere Daten sowie technis\
che Fertigkeiten und sollten
daher vom Händler ausgeführt werden.
Die Luftfilter bedürfen häufigem Service, wenn Sie auf unregelmä\
ßigen nassen bzw. staubigen Feldern fahren.
Flüssigkeitsbremse-Service (TT-R125LW/TT-R125LWE)Nach Demontieren des Hauptzylinders und Bremssattels Flüssigkeit imm\
er austauschen. Regelmäßige
Prüfung des Bremsflüssigkeitsstandes und Befüllung der Behäl\
ter nach Bedarf.
Alle zwei Jahre die internen Bestandteile des Hauptbremszylinders und Br\
emssattels wechseln und
Bremsflüssigkeit erneuern.
Bremsschlauch alle vier Jahre wechseln oder wenn dieser gebrochen oder b\
eschädigt ist.
3 - 2
Nr. PUNKT PRÜF- UND WARTUNGSARBEITEN was
zuerst
kommtANFANG
Stunden ALLE
Monat

3 - 3
INSP
ADJ
PRE-OPERATION INSPECTION AND MAINTENANCE
PRE-OPERATION INSPECTION AND MAINTENANCE
Before riding for break-in operation or practice, make sure the machine is in good operating condi-
tion.
Before using this machine, check the following points.
GENERAL INSPECTION AND MAINTENANCE
Item Routine Page
FuelCheck that a fresh gasoline is filled in the fuel tank. Check the
fuel line for leakage.P.1-12
Engine oilCheck that the oil level is correct. Check the crankcase for leak-
age.P.3-7 ~ 10
Gear shifter and clutchCheck that gears can be shifted correctly in order and that the
clutch operates smoothly.P.3-4
Throttle grip/housingCheck that the throttle grip operation and free play are correctly
adjusted. Lubricate the throttle grip and housing, if necessary.P.3-4 ~ 5
BrakesCheck the play of front and rear brake and effect of front and
rear brake.
Check fluid level and leakage. (TT-R125LW/TT-R125LWE only)P.3-15 ~ 20
Drive chainCheck chain slack and alignment. Check that the chain is lubri-
cated properly.P.3-21 ~ 22
WheelsCheck for excessive wear and tire pressure. Check for loose
spokes and have no excessive play.P.3-27 ~ 28
SteeringCheck that the handlebar can be turned smoothly and have no
excessive play.P.3-28 ~ 32
Front forks and rear shock
absorber assemblyCheck that they operate smoothly and there is no oil leakage. P.3-23 ~ 26
Cables (wires)Check that the clutch and throttle cables move smoothly. Check
that they are not caught when the handlebars are turned or
when the front forks travel up and down.—
Muffler Check that the muffler is tightly mounted and has no cracks. P.4-2
Sprocket Check that the driven sprocket tightening nut is not loose. P.3-20
Lubrication Check for smooth operation. Lubricate if necessary. P.3-33
Bolts and nuts Check the chassis and engine for loose bolts and nuts.—
Lead connectorsCheck that the CDI magneto, CDI unit, and ignition coil are con-
nected tightly.P.1-5

INSP
ADJ

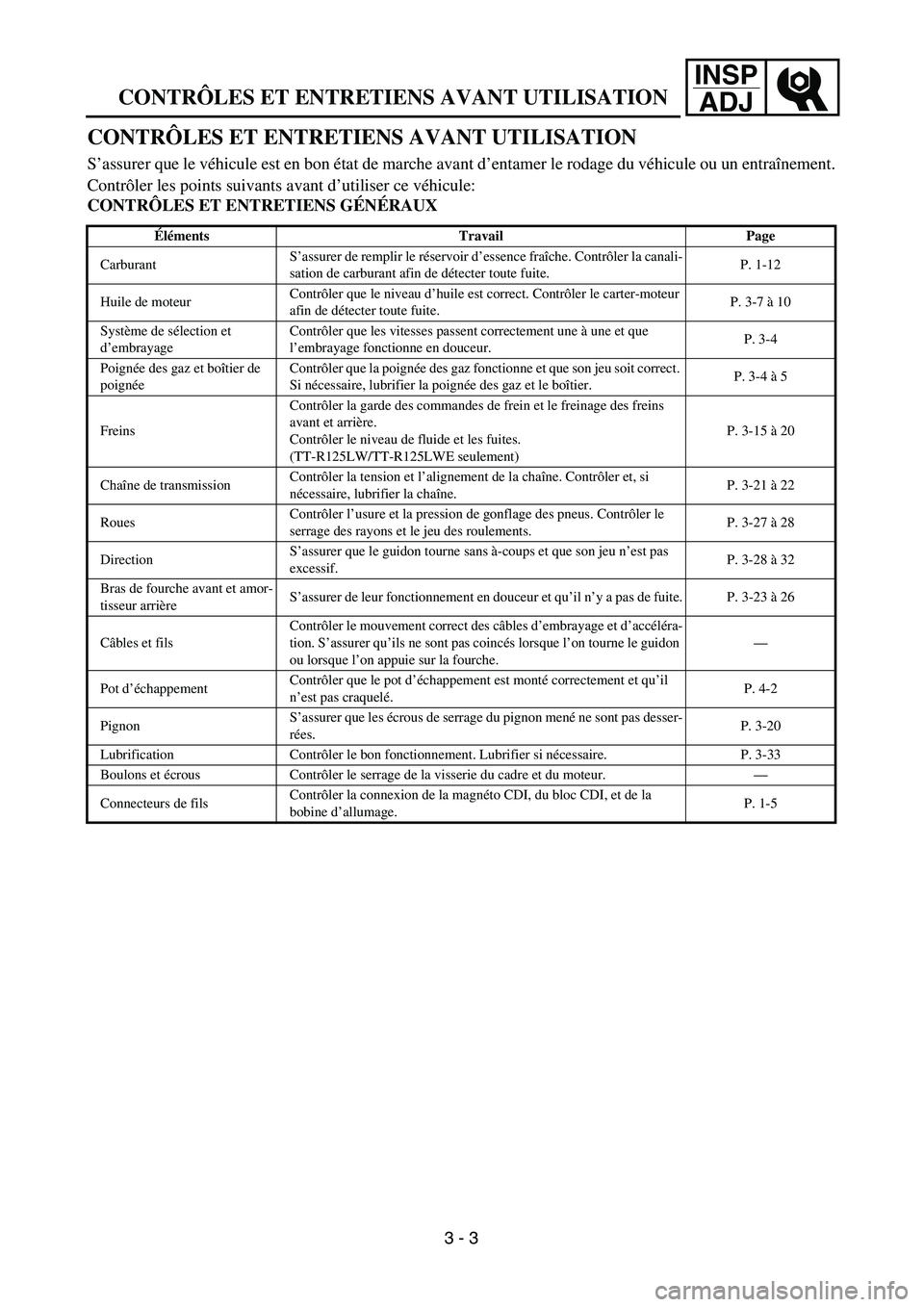

CONTRÔLES ET ENTRETIENS AVANT UTILISATION
CONTRÔLES ET ENTRETIENS AVANT UTILISATION
S’assurer que le véhicule est en bon état de marche avant d’entamer le rodage du véhicule ou un entraînement.
Contrôler les points suivants avant d’utiliser ce véhicule:
CONTRÔLES ET ENTRETIENS GÉNÉRAUX
ÉlémentsTravail Page
CarburantS’assurer de remplir le réservoir d’essence fraîche. Contrôler la canali-
sation de carburant afin de détecter toute fuite.P. 1-12
Huile de moteurContrôler que le niveau d’huile est correct. Contrôler le carter-moteur
afin de détecter toute fuite.P. 3-7 à 10
Système de sélection et
d’embrayageContrôler que les vitesses passent correctement une à une et que
l’embrayage fonctionne en douceur.P. 3-4
Poignée des gaz et boîtier de
poignéeContrôler que la poignée des gaz fonctionne et que son jeu soit correct.
Si nécessaire, lubrifier la poignée des gaz et le boîtier.P. 3-4 à 5
FreinsContrôler la garde des commandes de frein et le freinage des freins
avant et arrière.
Contrôler le niveau de fluide et les fuites.
(TT-R125LW/TT-R125LWE seulement)P. 3-15 à 20
Chaîne de transmissionContrôler la tension et l’alignement de la chaîne. Contrôler et, si
nécessaire, lubrifier la chaîne.P. 3-21 à 22
RouesContrôler l’usure et la pression de gonflage des pneus. Contrôler le
serrage des rayons et le jeu des roulements.P. 3-27 à 28
DirectionS’assurer que le guidon tourne sans à-coups et que son jeu n’est pas
excessif.P. 3-28 à 32
Bras de fourche avant et amor-
tisseur arrièreS’assurer de leur fonctionnement en douceur et qu’il n’y a pas de fuite. P. 3-23 à 26
Câbles et filsContrôler le mouvement correct des câbles d’embrayage et d’accéléra-
tion. S’assurer qu’ils ne sont pas coincés lorsque l’on tourne le guidon
ou lorsque l’on appuie sur la fourche.—
Pot d’échappementContrôler que le pot d’échappement est monté correctement et qu’il
n’est pas craquelé.P. 4-2
PignonS’assurer que les écrous de serrage du pignon mené ne sont pas desser-
rées.P. 3-20
Lubrification Contrôler le bon fonctionnement. Lubrifier si nécessaire. P. 3-33
Boulons et écrous Contrôler le serrage de la visserie du cadre et du moteur.—
Connecteurs de filsContrôler la connexion de la magnéto CDI, du bloc CDI, et de la
bobine d’allumage.P. 1-5
3 - 3

INSPADJ

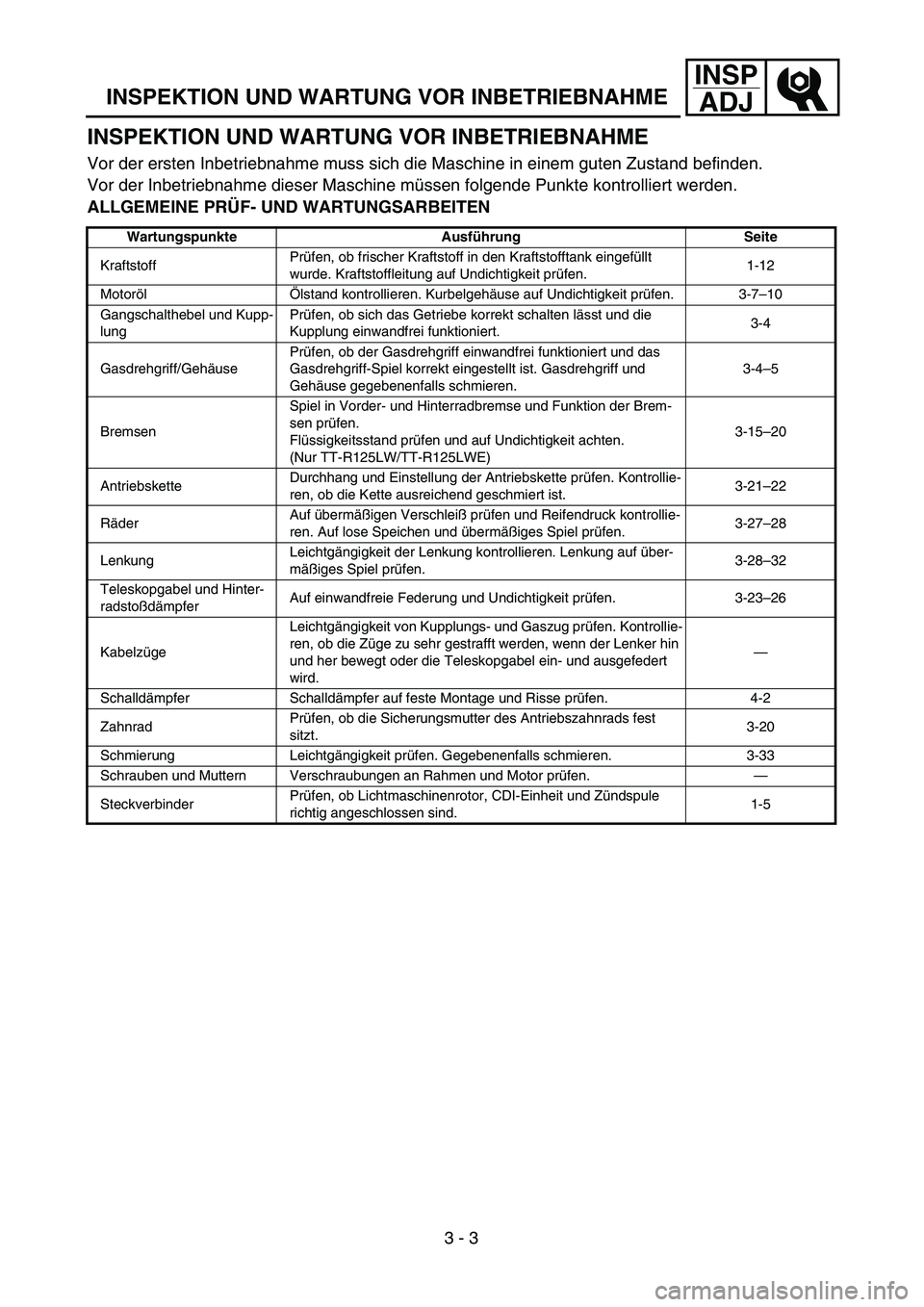

INSPEKTION UND WARTUNG VOR INBETRIEBNAHME
Vor der ersten Inbetriebnahme muss sich die Maschine in einem guten Zustand befinden.
Vor der Inbetriebnahme dieser Maschine m üssen folgende Punkte kontrolliert werden.
ALLGEMEINE PR ÜF- UND WARTUNGSARBEITEN
Wartungspunkte Ausführung Seite
Kraftstoff Pr
üfen, ob frischer Kraftstoff in den Kraftstofftank eingef üllt
wurde. Kraftstoffleitung auf Undichtigkeit pr üfen. 1-12
Motor öl Ölstand kontrollieren. Kurbelgeh äuse auf Undichtigkeit pr üfen. 3-7–10
Gangschalthebel und Kupp-
lung Pr
üfen, ob sich das Getriebe korrekt schalten l ässt und die
Kupplung einwandfrei funktioniert. 3-4
Gasdrehgriff/Geh äuse Pr
üfen, ob der Gasdrehgriff einwandfrei funktioniert und das
Gasdrehgriff-Spiel korrekt eingestellt ist. Gasdrehgriff und
Geh äuse gegebenenfalls schmieren. 3-4
–5
Bremsen Spiel in Vorder- und Hinterradbremse und Funktion der Brem-
sen pr
üfen.
Fl üssigkeitsstand pr üfen und auf Undichtigkeit achten.
(Nur TT-R125LW/TT-R125LWE) 3-15
–20
Antriebskette Durchhang und Einstellung der Antriebskette pr
üfen. Kontrollie-
ren, ob die Kette ausreichend geschmiert ist. 3-21
–22
R äder Auf
überm äßigen Verschlei ß pr üfen und Reifendruck kontrollie-
ren. Auf lose Speichen und überm äßiges Spiel pr üfen. 3-27
–28
Lenkung Leichtg
ängigkeit der Lenkung kontrollieren. Lenkung auf über-
m äß iges Spiel pr üfen. 3-28
–32
Teleskopgabel und Hinter-
radsto ßdämpfer Auf einwandfreie Federung und Undichtigkeit pr
üfen. 3-23 –26
Kabelz üge Leichtg
ängigkeit von Kupplungs- und Gaszug pr üfen. Kontrollie-
ren, ob die Z üge zu sehr gestrafft werden, wenn der Lenker hin
und her bewegt oder die Teleskopgabel ein- und ausgefedert
wird. —
Schalld ämpfer Schalld ämpfer auf feste Montage und Risse pr üfen. 4-2
Zahnrad Pr
üfen, ob die Sicherungsmutter des Antriebszahnrads fest
sitzt. 3-20
Schmierung Leichtg ängigkeit pr üfen. Gegebenenfalls schmieren. 3-33
Schrauben und Muttern Verschraubungen an Rahmen und Motor pr üfen. —
Steckverbinder Pr
üfen, ob Lichtmaschinenrotor, CDI-Einheit und Z ündspule
richtig angeschlossen sind. 1-5
INSPEKTION UND WARTUNG VOR INBETRIEBNAHME
3 - 3

INSP
ADJ
MEMO

3 - 4
INSP
ADJENGINE/CLUTCH ADJUSTMENT/
THROTTLE CABLE ADJUSTMENT
EC350000
ENGINE
CLUTCH ADJUSTMENT
1. Check:
Clutch lever free play a
Out of specification → Adjust.
Clutch lever free play a:
10 ~ 15 mm (0.39 ~ 0.59 in)
2. Adjust:
Clutch lever free play
NOTE:
Make minute adjustment on the lever side.
After adjustment, check proper operation of
clutch lever. Clutch lever free play adjustment steps:
Loosen the locknut 1.
Turn the adjuster 2 until free play a is
within the specified limits.
Tighten the locknut.
EC35A001
THROTTLE CABLE ADJUSTMENT
1. Check:
Throttle grip free play a
Out of specification → Adjust.
Throttle grip free play a:
3 ~ 5 mm (0.12 ~ 0.20 in)
2. Adjust:
Throttle grip free play
Throttle grip free play adjustment steps:
Loosen the locknut 1.
Turn the adjuster 2 until the specified free
play is obtained.
Tighten the locknut.
