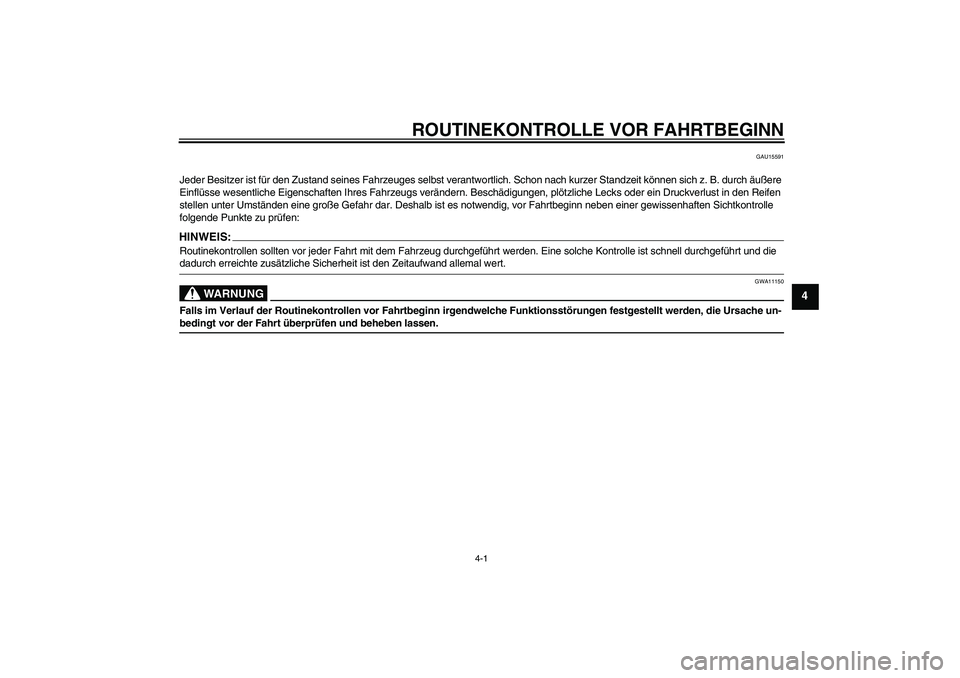

ROUTINEKONTROLLE VOR FAHRTBEGINN
4-1
4
GAU15591
Jeder Besitzer ist für den Zustand seines Fahrzeuges selbst verantwortlich. Schon nach kurzer Standzeit können sich z. B. durch äußere
Einflüsse wesentliche Eigenschaften Ihres Fahrzeugs verändern. Beschädigungen, plötzliche Lecks oder ein Druckverlust in den Reifen
stellen unter Umständen eine große Gefahr dar. Deshalb ist es notwendig, vor Fahrtbeginn neben einer gewissenhaften Sichtkontrolle
folgende Punkte zu prüfen:HINWEIS:Routinekontrollen sollten vor jeder Fahrt mit dem Fahrzeug durchgeführt werden. Eine solche Kontrolle ist schnell durchgeführt und die dadurch erreichte zusätzliche Sicherheit ist den Zeitaufwand allemal wert.
WARNUNG
GWA11150
Falls im Verlauf der Routinekontrollen vor Fahrtbeginn irgendwelche Funktionsstörungen festgestellt werden, die Ursache un-bedingt vor der Fahrt überprüfen und beheben lassen.
U1P681G0.book Page 1 Tuesday, April 18, 2006 3:21 PM

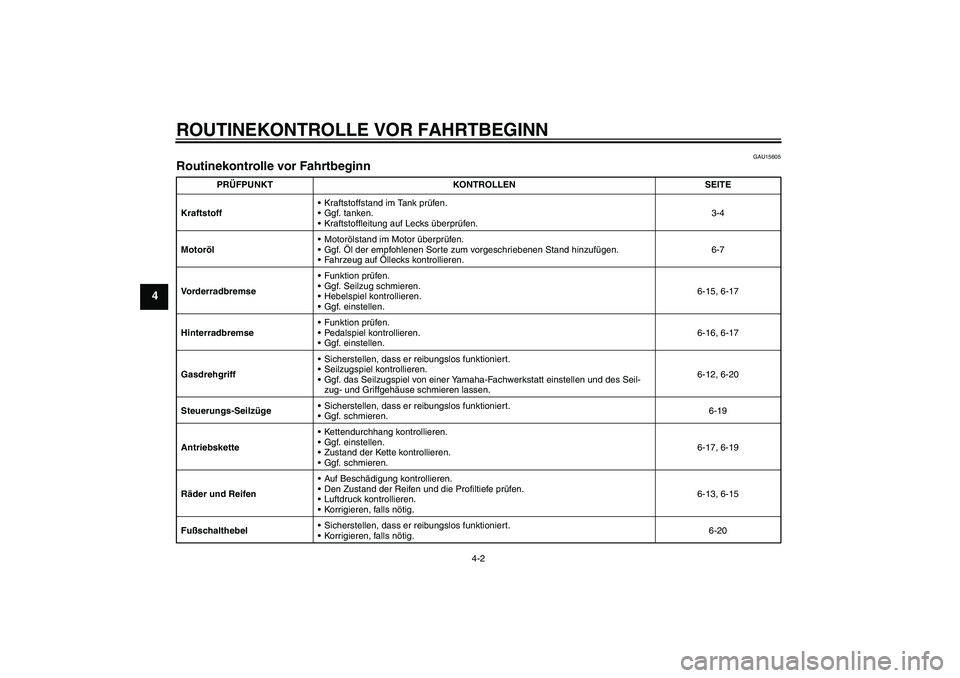

ROUTINEKONTROLLE VOR FAHRTBEGINN
4-2
4
GAU15605
Routinekontrolle vor Fahrtbeginn
PRÜFPUNKT KONTROLLEN SEITE
KraftstoffKraftstoffstand im Tank prüfen .
Ggf. tanken.
Kraftstoffleitung auf Lecks überprüfen.3-4
MotorölMotorölstand im Motor überprüfen.
Ggf. Öl der empfohlenen Sorte zum vorgeschriebenen Stand hinzufügen.
Fahrzeug auf Öllecks kontrollieren.6-7
VorderradbremseFunktion prüfen.
Ggf. Seilzug schmieren.
Hebelspiel kontrollieren.
Ggf. einstellen.6-15, 6-17
HinterradbremseFunktion prüfen.
Pedalspiel kontrollieren.
Ggf. einstellen.6-16, 6-17
GasdrehgriffSicherstellen, dass er reibungslos funktioniert.
Seilzugspiel kontrollieren.
Ggf. das Seilzugspiel von einer Yamaha-Fachwerkstatt einstellen und des Seil-
zug- und Griffgehäuse schmieren lassen.6-12, 6-20
Steuerungs-SeilzügeSicherstellen, dass er reibungslos funktioniert.
Ggf. schmieren.6-19
AntriebsketteKettendurchhang kontrollieren.
Ggf. einstellen.
Zustand der Kette kontrollieren.
Ggf. schmieren.6-17, 6-19
Räder und ReifenAuf Beschädigung kontrollieren.
Den Zustand der Reifen und die Profiltiefe prüfen.
Luftdruck kontrollieren.
Korrigieren, falls nötig.6-13, 6-15
FußschalthebelSicherstellen, dass er reibungslos funktioniert.
Korrigieren, falls nötig.6-20
U1P681G0.book Page 2 Tuesday, April 18, 2006 3:21 PM

ROUTINEKONTROLLE VOR FAHRTBEGINN
4-3
4
FußbremshebelSicherstellen, dass er reibungslos funktioniert.
Ggf. den Drehpunkt des Pedals schmieren.6-20
HandbremshebelSicherstellen, dass er reibungslos funktioniert.
Ggf. die Drehpunkte des Hebels schmieren.6-20
SeitenständerSicherstellen, dass er reibungslos funktioniert.
Ggf. Drehpunkt schmieren.6-21
FahrgestellhalterungenSicherstellen, dass alle Muttern und Schrauben richtig festgezogen sind.
Ggf. festziehen.—
MotorstoppschalterFunktion prüfen.3-1 PRÜFPUNKT KONTROLLEN SEITE
U1P681G0.book Page 3 Tuesday, April 18, 2006 3:21 PM

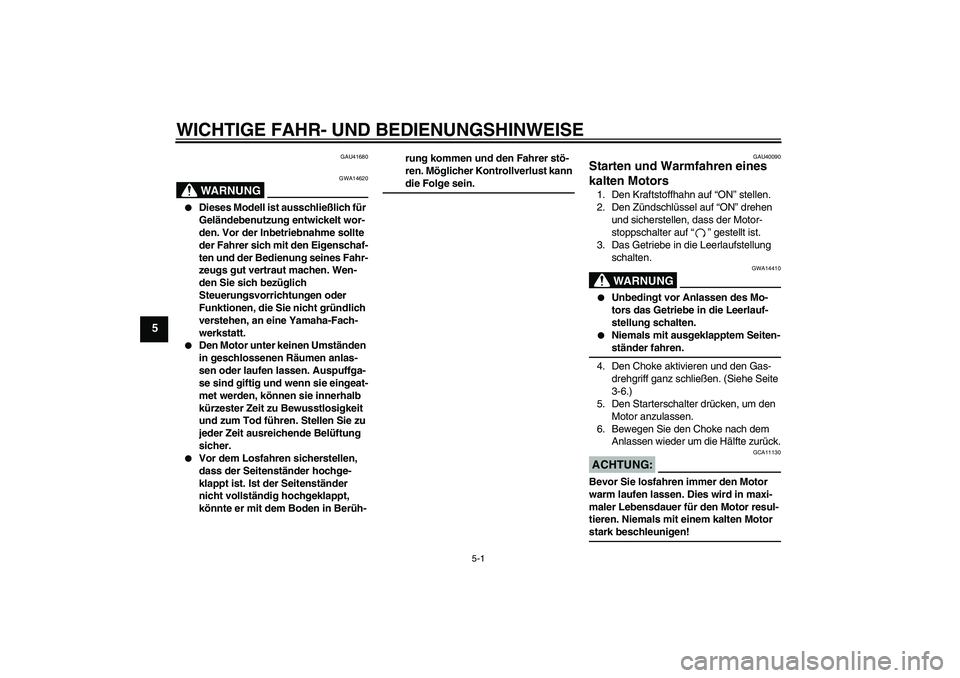

WICHTIGE FAHR- UND BEDIENUNGSHINWEISE
5-1
5
GAU41680
WARNUNG
GWA14620


Dieses Modell ist ausschließlich für
Geländebenutzung entwickelt wor-
den. Vor der Inbetriebnahme sollte
der Fahrer sich mit den Eigenschaf-
ten und der Bedienung seines Fahr-
zeugs gut vertraut machen. Wen-
den Sie sich bezüglich
Steuerungsvorrichtungen oder
Funktionen, die Sie nicht gründlich
verstehen, an eine Yamaha-Fach-
werkstatt.


Den Motor unter keinen Umständen
in geschlossenen Räumen anlas-
sen oder laufen lassen. Auspuffga-
se sind giftig und wenn sie eingeat-
met werden, können sie innerhalb
kürzester Zeit zu Bewusstlosigkeit
und zum Tod führen. Stellen Sie zu
jeder Zeit ausreichende Belüftung
sicher.


Vor dem Losfahren sicherstellen,
dass der Seitenständer hochge-
klappt ist. Ist der Seitenständer
nicht vollständig hochgeklappt,
könnte er mit dem Boden in Berüh-rung kommen und den Fahrer stö-
ren. Möglicher Kontrollverlust kann
die Folge sein.
GAU40090
Starten und Warmfahren eines
kalten Motors 1. Den Kraftstoffhahn auf “ON” stellen.
2. Den Zündschlüssel auf “ON” drehen
und sicherstellen, dass der Motor-
stoppschalter auf “” gestellt ist.
3. Das Getriebe in die Leerlaufstellung
schalten.
WARNUNG
GWA14410


Unbedingt vor Anlassen des Mo-
tors das Getriebe in die Leerlauf-
stellung schalten.


Niemals mit ausgeklapptem Seiten-ständer fahren.
4. Den Choke aktivieren und den Gas-
drehgriff ganz schließen. (Siehe Seite
3-6.)
5. Den Starterschalter drücken, um den
Motor anzulassen.
6. Bewegen Sie den Choke nach dem
Anlassen wieder um die Hälfte zurück.
ACHTUNG:
GCA11130
Bevor Sie losfahren immer den Motor
warm laufen lassen. Dies wird in maxi-
maler Lebensdauer für den Motor resul-
tieren. Niemals mit einem kalten Motor stark beschleunigen!
U1P681G0.book Page 1 Tuesday, April 18, 2006 3:21 PM

WICHTIGE FAHR- UND BEDIENUNGSHINWEISE
5-2
5
7. Bei warm gelaufenem Motor den
Choke abschalten.HINWEIS:Der Motor ist ausreichend warm gelaufen,
wenn er bei abgeschaltetem Choke willig auf Gasgeben anspricht.
GAU16640
Anlassen eines warm gelaufenen
Motors Dem selben Verfahren wie für einen kalten
Motor folgen, mit Ausnahme, dass der
Choke nicht eingesetzt werden muss, wenn
der Motor bereits warm ist.
GAU39901
Schalten Dieses Motorrad ist mit einem 3-Gang-Ge-
triebe mit einer automatischen Fliehkraft-
kupplung ausgerüstet. Durch Einlegen der
entsprechenden Gänge kann die Motorleis-
tung beim Anfahren, Beschleunigen und
Bergauffahren optimal genutzt werden.
Die Abbildung zeigt die Lage der Gänge.HINWEIS:Zum Schalten des Getriebes in die Leer-
laufstellung den Fußschalthebel mehrmals
herunterdrücken, bis dieser das Ende sei-nes Stellwegs erreicht.1. Fußschalthebel
2. Neutralstellung
U1P681G0.book Page 2 Tuesday, April 18, 2006 3:21 PM

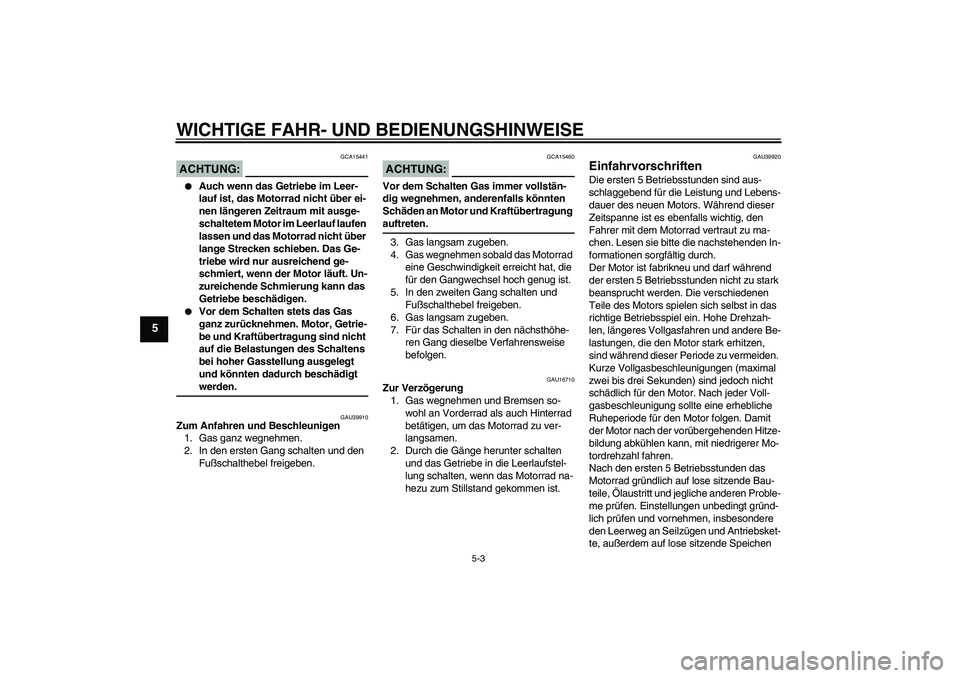

WICHTIGE FAHR- UND BEDIENUNGSHINWEISE
5-3
5
ACHTUNG:
GCA15441


Auch wenn das Getriebe im Leer-
lauf ist, das Motorrad nicht über ei-
nen längeren Zeitraum mit ausge-
schaltetem Motor im Leerlauf laufen
lassen und das Motorrad nicht über
lange Strecken schieben. Das Ge-
triebe wird nur ausreichend ge-
schmiert, wenn der Motor läuft. Un-
zureichende Schmierung kann das
Getriebe beschädigen.


Vor dem Schalten stets das Gas
ganz zurücknehmen. Motor, Getrie-
be und Kraftübertragung sind nicht
auf die Belastungen des Schaltens
bei hoher Gasstellung ausgelegt
und könnten dadurch beschädigt werden.
GAU39910
Zum Anfahren und Beschleunigen
1. Gas ganz wegnehmen.
2. In den ersten Gang schalten und den
Fußschalthebel freigeben.
ACHTUNG:
GCA15460
Vor dem Schalten Gas immer vollstän-
dig wegnehmen, anderenfalls könnten
Schäden an Motor und Kraftübertragung auftreten.
3. Gas langsam zugeben.
4. Gas wegnehmen sobald das Motorrad
eine Geschwindigkeit erreicht hat, die
für den Gangwechsel hoch genug ist.
5. In den zweiten Gang schalten und
Fußschalthebel freigeben.
6. Gas langsam zugeben.
7. Für das Schalten in den nächsthöhe-
ren Gang dieselbe Verfahrensweise
befolgen.
GAU16710
Zur Verzögerung
1. Gas wegnehmen und Bremsen so-
wohl an Vorderrad als auch Hinterrad
betätigen, um das Motorrad zu ver-
langsamen.
2. Durch die Gänge herunter schalten
und das Getriebe in die Leerlaufstel-
lung schalten, wenn das Motorrad na-
hezu zum Stillstand gekommen ist.
GAU39920
Einfahrvorschriften Die ersten 5 Betriebsstunden sind aus-
schlaggebend für die Leistung und Lebens-
dauer des neuen Motors. Während dieser
Zeitspanne ist es ebenfalls wichtig, den
Fahrer mit dem Motorrad vertraut zu ma-
chen. Lesen sie bitte die nachstehenden In-
formationen sorgfältig durch.
Der Motor ist fabrikneu und darf während
der ersten 5 Betriebsstunden nicht zu stark
beansprucht werden. Die verschiedenen
Teile des Motors spielen sich selbst in das
richtige Betriebsspiel ein. Hohe Drehzah-
len, längeres Vollgasfahren und andere Be-
lastungen, die den Motor stark erhitzen,
sind während dieser Periode zu vermeiden.
Kurze Vollgasbeschleunigungen (maximal
zwei bis drei Sekunden) sind jedoch nicht
schädlich für den Motor. Nach jeder Voll-
gasbeschleunigung sollte eine erhebliche
Ruheperiode für den Motor folgen. Damit
der Motor nach der vorübergehenden Hitze-
bildung abkühlen kann, mit niedrigerer Mo-
tordrehzahl fahren.
Nach den ersten 5 Betriebsstunden das
Motorrad gründlich auf lose sitzende Bau-
teile, Ölaustritt und jegliche anderen Proble-
me prüfen. Einstellungen unbedingt gründ-
lich prüfen und vornehmen, insbesondere
den Leerweg an Seilzügen und Antriebsket-
te, außerdem auf lose sitzende Speichen
U1P681G0.book Page 3 Tuesday, April 18, 2006 3:21 PM

WICHTIGE FAHR- UND BEDIENUNGSHINWEISE
5-4
5
prüfen. Zusätzlich alle Anschlüsse und
Schnellverschlüsse auf losen Sitz prüfen
und nach Erfordernis nachziehen.ACHTUNG:
GCA10270
Bei Motorstörungen während der Ein-
fahrzeit das Fahrzeug sofort von einer
Yamaha-Fachwerkstatt überprüfen las-sen.
GAU17170
Parken Zum Parken den Motor abstellen, den
Zündschlüssel abziehen und dann den
Kraftstoffhahn auf “OFF” stellen.
WARNUNG
GWA10310


Motor und Auspuffrohre können
sehr heiß werden. Deshalb so par-
ken, dass Kinder oder Fußgänger
die heißen Teile nicht versehentlich
berühren können.


Das Fahrzeug nicht auf abschüssi-
gem oder weichem Untergrund ab-
stellen, damit es nicht umfallen kann.
U1P681G0.book Page 4 Tuesday, April 18, 2006 3:21 PM

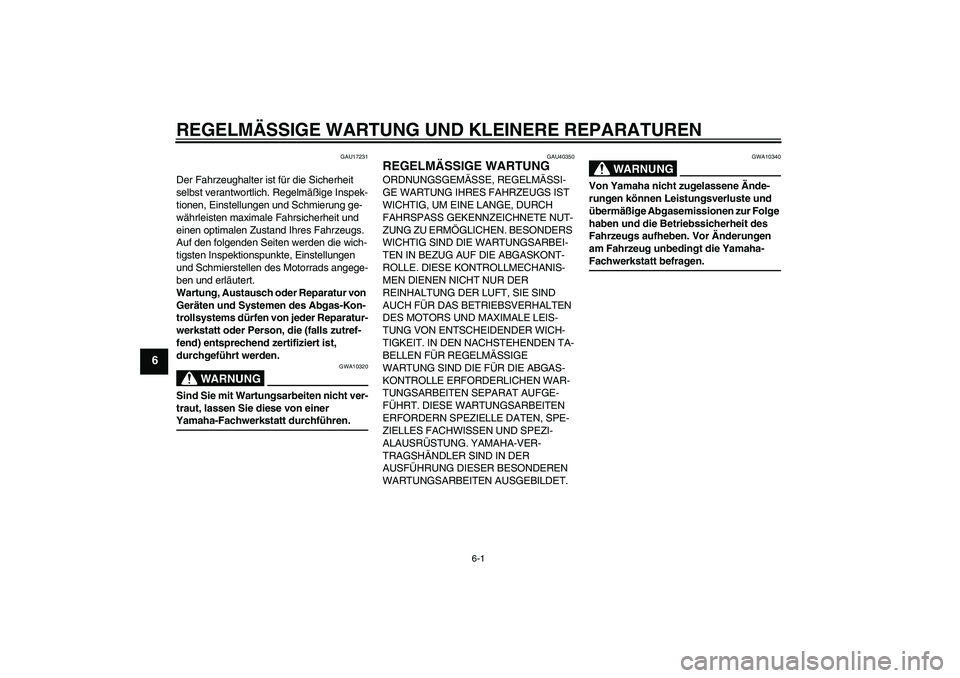

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-1
6
GAU17231
Der Fahrzeughalter ist für die Sicherheit
selbst verantwortlich. Regelmäßige Inspek-
tionen, Einstellungen und Schmierung ge-
währleisten maximale Fahrsicherheit und
einen optimalen Zustand Ihres Fahrzeugs.
Auf den folgenden Seiten werden die wich-
tigsten Inspektionspunkte, Einstellungen
und Schmierstellen des Motorrads angege-
ben und erläutert.
Wartung, Austausch oder Reparatur von
Geräten und Systemen des Abgas-Kon-
trollsystems dürfen von jeder Reparatur-
werkstatt oder Person, die (falls zutref-
fend) entsprechend zertifiziert ist,
durchgeführt werden.
WARNUNG
GWA10320
Sind Sie mit Wartungsarbeiten nicht ver-
traut, lassen Sie diese von einer Yamaha-Fachwerkstatt durchführen.
GAU40350
REGELMÄSSIGE WARTUNG ORDNUNGSGEMÄSSE, REGELMÄSSI-
GE WARTUNG IHRES FAHRZEUGS IST
WICHTIG, UM EINE LANGE, DURCH
FAHRSPASS GEKENNZEICHNETE NUT-
ZUNG ZU ERMÖGLICHEN. BESONDERS
WICHTIG SIND DIE WARTUNGSARBEI-
TEN IN BEZUG AUF DIE ABGASKONT-
ROLLE. DIESE KONTROLLMECHANIS-
MEN DIENEN NICHT NUR DER
REINHALTUNG DER LUFT, SIE SIND
AUCH FÜR DAS BETRIEBSVERHALTEN
DES MOTORS UND MAXIMALE LEIS-
TUNG VON ENTSCHEIDENDER WICH-
TIGKEIT. IN DEN NACHSTEHENDEN TA-
BELLEN FÜR REGELMÄSSIGE
WARTUNG SIND DIE FÜR DIE ABGAS-
KONTROLLE ERFORDERLICHEN WAR-
TUNGSARBEITEN SEPARAT AUFGE-
FÜHRT. DIESE WARTUNGSARBEITEN
ERFORDERN SPEZIELLE DATEN, SPE-
ZIELLES FACHWISSEN UND SPEZI-
ALAUSRÜSTUNG. YAMAHA-VER-
TRAGSHÄNDLER SIND IN DER
AUSFÜHRUNG DIESER BESONDEREN
WARTUNGSARBEITEN AUSGEBILDET.
WARNUNG
GWA10340
Von Yamaha nicht zugelassene Ände-
rungen können Leistungsverluste und
übermäßige Abgasemissionen zur Folge
haben und die Betriebssicherheit des
Fahrzeugs aufheben. Vor Änderungen
am Fahrzeug unbedingt die Yamaha-Fachwerkstatt befragen.
U1P681G0.book Page 1 Tuesday, April 18, 2006 3:21 PM

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-2
6
GAU39943
Tabelle für regelmäßige Wartung des Abgas-Kontrollsystems HINWEIS:

Ab 7000 km (4200 mi) oder 18 Monate sind die Wartungsintervalle alle 3000 km (1800 mi) oder 6 Monate zu wiederholen.


Die mit einem Sternchen markierten Arbeiten erfordern Spezialwerkzeuge, besondere Daten und technische Fähigkeiten und sollten daher von einer Yamaha-Fachwerkstatt ausgeführt werden.
Nr. PRÜFPUNKT KONTROLLEN UND WARTUNGSARBEITENERSTE KILOMETERSTANDANZEIGEN
1000 km
(600 mi) oder
1 Monat oder
30 Stunden3000 km
(1800 mi) oder
6 Monate oder
90 Stunden5000 km
(3000 mi) oder
12 Monate oder
150 Stunden
1*KraftstoffleitungKraftstoffschläuche auf Risse oder Beschädigung kon-
trollieren.
Ersetzen, falls nötig.√√
2ZündkerzeZustand kontrollieren.
Elektrodenabstand einstellen und reinigen.√√
3*Ve n ti ls p ie lVentilspiel bei kaltem Motor prüfen und einstellen.√
4*LuftfiltereinsatzMit Lösungsmittel reinigen.
Ersetzen, falls nötig.√√
5*Kurbelgehäuse-Entlüf-
tungssystemEntlüftungsschlauch auf Risse und Beschädigung prüfen
und jegliche Ablagerungen abspülen.
Ersetzen, falls nötig.√√√
6*VergaserMotor-Leerlaufdrehzahl und Anlasserfunktion prüfen.
Ggf. einstellen.√√√
7 AuspuffanlageAuf Leckage kontrollieren.
Ggf. festziehen.
Dichtung(en) ersetzen, falls nötig.√√
8 MotorölWechseln (vor dem Ablassen den Motor warm laufen las-
sen).√√√
U1P681G0.book Page 2 Tuesday, April 18, 2006 3:21 PM

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-3
6
GAU35346
Allgemeine Wartungs- und Schmiertabelle Nr. PRÜFPUNKT KONTROLLEN UND WARTUNGSARBEITENERSTE KILOMETERSTANDANZEIGEN
1000 km
(600 mi) oder
1 Monat oder
30 Stunden3000 km
(1800 mi) oder
6 Monate oder
90 Stunden5000 km
(3000 mi) oder
12 Monate oder
150 Stunden
1*KupplungFunktion prüfen .
Ggf. einstellen.√√√
2*VorderradbremseFunktion prüfen .
Leerweg am Handbremshebel einstellen und Bremsbe-
lag nach Erfordernis erneuern.√√√
3*HinterradbremseFunktion prüfen .
Leerweg am Fußbremshebel einstellen und Bremsbelag
nach Erfordernis erneuern.√√√
4*RäderRundlauf und Speichensitz prüfen und auf Beschädigung
kontrollieren.
Gegebenenfalls Speichen festziehen.√√√
5*ReifenProfiltiefe prüfen und auf Beschädigung kontrollieren.
Ersetzen, falls nötig.
Luftdruck kontrollieren.
Korrigieren, falls nötig.√√
6*RadlagerLager auf gleichmäßigen Lauf prüfen.
Ersetzen, falls nötig.√√
7*SchwingenlagerLagerbaugruppen auf festen Sitz kontrollieren.
Mäßig mit Lithiumseifenfett schmieren.√√
8 AntriebsketteDen Durchhang, die Ausrichtung und den Zustand der
Antriebskette kontrollieren.
Antriebskette sorgfältig einstellen und gründlich mit Ket-
ten- und Seilzugschmiermittel von Yamaha schmieren.Bei jeder Fahrt
9*LenkungslagerLagerbaugruppen auf festen Sitz kontrollieren.
Mäßig mit Lithiumseifenfett schmieren.√√
U1P681G0.book Page 3 Tuesday, April 18, 2006 3:21 PM
