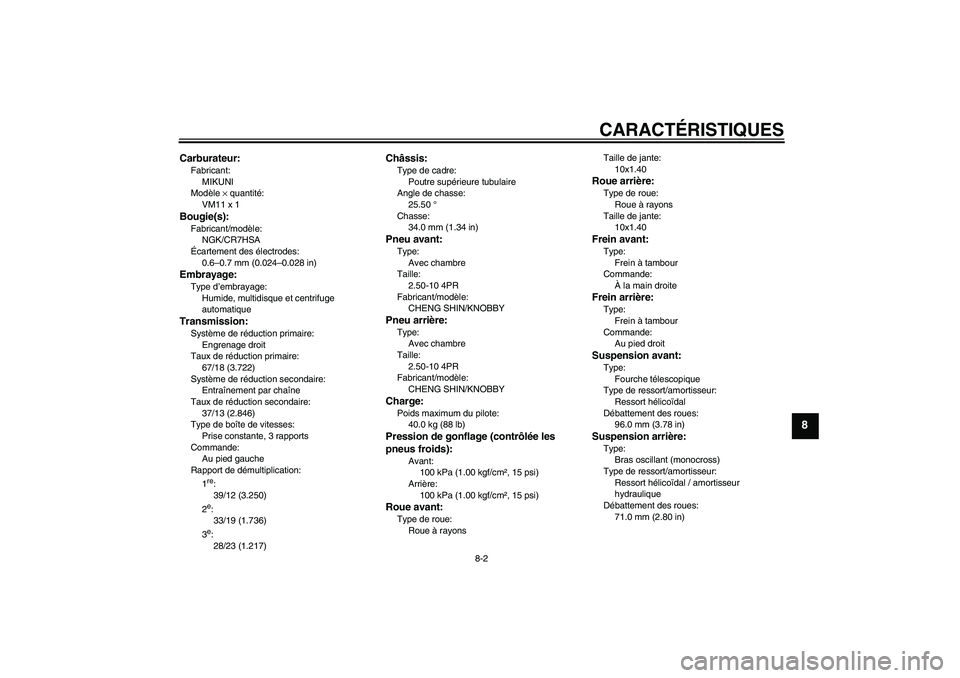

CARACTÉRISTIQUES
8-2
8
Carburateur:Fabricant:
MIKUNI
Modèle × quantité:
VM11 x 1Bougie(s):Fabricant/modèle:
NGK/CR7HSA
Écartement des électrodes:
0.6–0.7 mm (0.024–0.028 in)Embrayage:Type d’embrayage:
Humide, multidisque et centrifuge
automatiqueTransmission:Système de réduction primaire:
Engrenage droit
Taux de réduction primaire:
67/18 (3.722)
Système de réduction secondaire:
Entraînement par chaîne
Taux de réduction secondaire:
37/13 (2.846)
Type de boîte de vitesses:
Prise constante, 3 rapports
Commande:
Au pied gauche
Rapport de démultiplication:
1
re:
39/12 (3.250)
2e:
33/19 (1.736)
3e:
28/23 (1.217)
Châssis:Type de cadre:
Poutre supérieure tubulaire
Angle de chasse:
25.50 °
Chasse:
34.0 mm (1.34 in)Pneu avant:Type:
Avec chambre
Taille:
2.50-10 4PR
Fabricant/modèle:
CHENG SHIN/KNOBBYPneu arrière:Type:
Avec chambre
Taille:
2.50-10 4PR
Fabricant/modèle:
CHENG SHIN/KNOBBYCharge:Poids maximum du pilote:
40.0 kg (88 lb)Pression de gonflage (contrôlée les
pneus froids):
Avant:
100 kPa (1.00 kgf/cm², 15 psi)
Arrière:
100 kPa (1.00 kgf/cm², 15 psi)
Roue avant:Type de roue:
Roue à rayonsTaille de jante:
10x1.40
Roue arrière:Type de roue:
Roue à rayons
Taille de jante:
10x1.40Frein avant:Type:
Frein à tambour
Commande:
À la main droiteFrein arrière:Type:
Frein à tambour
Commande:
Au pied droitSuspension avant:Type:
Fourche télescopique
Type de ressort/amortisseur:
Ressort hélicoïdal
Débattement des roues:
96.0 mm (3.78 in)Suspension arrière:Type:
Bras oscillant (monocross)
Type de ressort/amortisseur:
Ressort hélicoïdal / amortisseur
hydraulique
Débattement des roues:
71.0 mm (2.80 in)
U1P683F0.book Page 2 Tuesday, April 29, 2008 2:06 PM

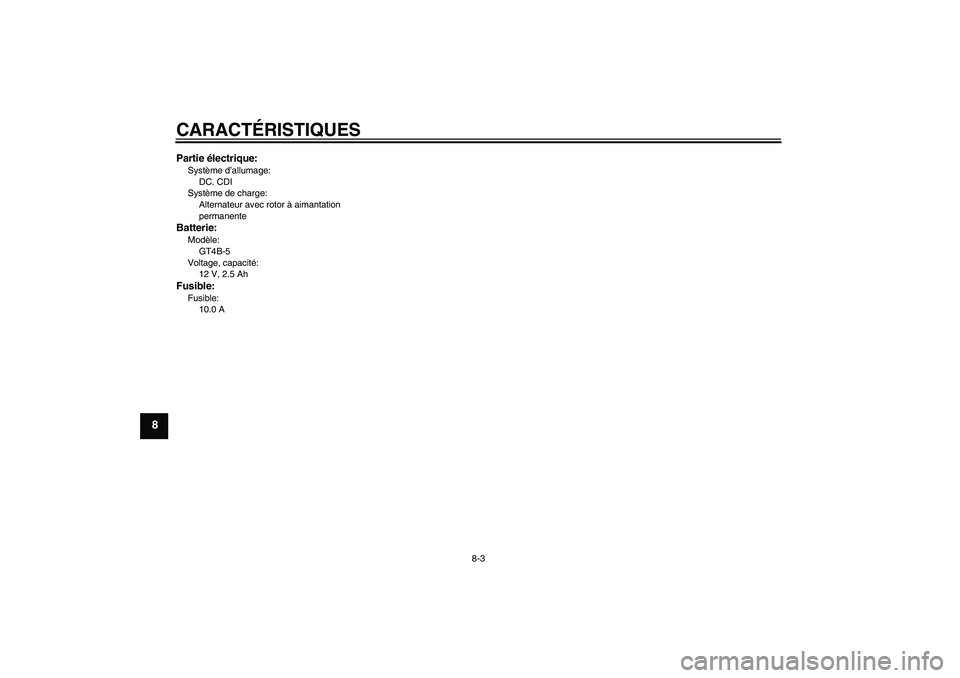

CARACTÉRISTIQUES
8-3
8
Partie électrique:Système d’allumage:
DC. CDI
Système de charge:
Alternateur avec rotor à aimantation
permanenteBatterie:Modèle:
GT4B-5
Voltage, capacité:
12 V, 2.5 AhFusible:Fusible:
10.0 A
U1P683F0.book Page 3 Tuesday, April 29, 2008 2:06 PM

RENSEIGNEMENTS COMPLÉMENTAIRES
9-1
9
FAU26351
Numéros d’identification Inscrire le numéro d’identification de la clé,
le numéro d’identification du véhicule et les
codes figurant sur l’étiquette du modèle aux
emplacements prévus, pour référence lors
de la commande de pièces de rechange
auprès d’un concessionnaire Yamaha ou
en cas de vol du véhicule.
NUMÉRO D’IDENTIFICATION DE LA
CLÉ:
NUMÉRO D’IDENTIFICATION DU
VÉHICULE :
RENSEIGNEMENTS FOURNIS SUR
L’ÉTIQUETTE DU MODÈLE :
FAU26390
Numéro d’identification de la clé
Le numéro d’identification de la clé est poin-
çonné sur la clé. Inscrire ce numéro à l’en-
droit prévu et s’y référer lors de la com-
mande d’une nouvelle clé.
FAU26400
Numéro d’identification du véhicule Le numéro d’identification du véhicule est
poinçonné sur le tube de direction. Inscrire
ce numéro à l’endroit prévu.
N.B.Le numéro d’identification du véhicule sert à
identifier la moto et, selon les pays, est re-quis lors de son immatriculation.
FAU26480
Étiquette des codes du modèle
L’étiquette des codes du modèle est collée
sur le cadre, sous la selle. (Voir page 3-7.)
Inscrire les renseignements repris sur cette
étiquette dans l’espace prévu à cet effet.
Ces renseignements seront nécessaires
lors de la commande de pièces de re-
change auprès d’un concessionnaire
Yamaha.
1. Numéro d’identification de la clé
1. Numéro d’identification du véhicule
1
1.Étiquette des codes du modèle
1
U1P683F0.book Page 1 Tuesday, April 29, 2008 2:06 PM

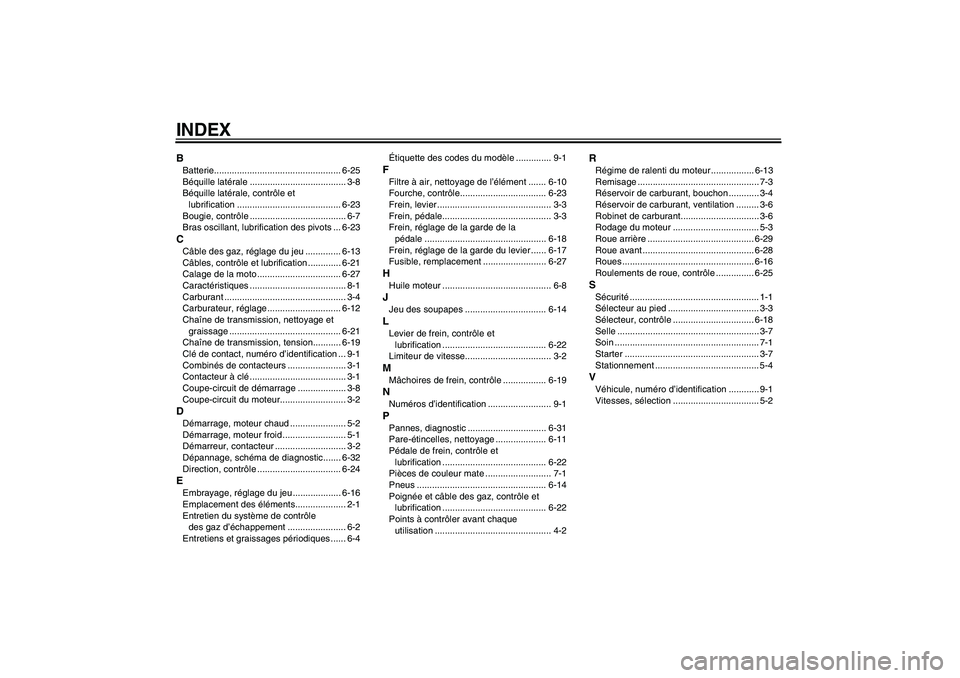

INDEXBBatterie.................................................. 6-25
Béquille latérale ...................................... 3-8
Béquille latérale, contrôle et
lubrification ......................................... 6-23
Bougie, contrôle ...................................... 6-7
Bras oscillant, lubrification des pivots ... 6-23CCâble des gaz, réglage du jeu .............. 6-13
Câbles, contrôle et lubrification ............. 6-21
Calage de la moto ................................. 6-27
Caractéristiques ...................................... 8-1
Carburant ................................................ 3-4
Carburateur, réglage ............................. 6-12
Chaîne de transmission, nettoyage et
graissage ............................................ 6-21
Chaîne de transmission, tension........... 6-19
Clé de contact, numéro d’identification ... 9-1
Combinés de contacteurs ....................... 3-1
Contacteur à clé...................................... 3-1
Coupe-circuit de démarrage ................... 3-8
Coupe-circuit du moteur.......................... 3-2DDémarrage, moteur chaud ...................... 5-2
Démarrage, moteur froid ......................... 5-1
Démarreur, contacteur ............................ 3-2
Dépannage, schéma de diagnostic....... 6-32
Direction, contrôle ................................. 6-24EEmbrayage, réglage du jeu ................... 6-16
Emplacement des éléments.................... 2-1
Entretien du système de contrôle
des gaz d’échappement ....................... 6-2
Entretiens et graissages périodiques ...... 6-4Étiquette des codes du modèle .............. 9-1
FFiltre à air, nettoyage de l’élément ....... 6-10
Fourche, contrôle.................................. 6-23
Frein, levier ............................................. 3-3
Frein, pédale........................................... 3-3
Frein, réglage de la garde de la
pédale ................................................ 6-18
Frein, réglage de la garde du levier ...... 6-17
Fusible, remplacement ......................... 6-27HHuile moteur ........................................... 6-8JJeu des soupapes ................................ 6-14LLevier de frein, contrôle et
lubrification ......................................... 6-22
Limiteur de vitesse.................................. 3-2MMâchoires de frein, contrôle ................. 6-19NNuméros d’identification ......................... 9-1PPannes, diagnostic ............................... 6-31
Pare-étincelles, nettoyage .................... 6-11
Pédale de frein, contrôle et
lubrification ......................................... 6-22
Pièces de couleur mate .......................... 7-1
Pneus ................................................... 6-14
Poignée et câble des gaz, contrôle et
lubrification ......................................... 6-22
Points à contrôler avant chaque
utilisation .............................................. 4-2
RRégime de ralenti du moteur ................. 6-13
Remisage ................................................ 7-3
Réservoir de carburant, bouchon ............ 3-4
Réservoir de carburant, ventilation ......... 3-6
Robinet de carburant............................... 3-6
Rodage du moteur .................................. 5-3
Roue arrière .......................................... 6-29
Roue avant ............................................ 6-28
Roues .................................................... 6-16
Roulements de roue, contrôle ............... 6-25SSécurité................................................... 1-1
Sélecteur au pied .................................... 3-3
Sélecteur, contrôle ................................ 6-18
Selle ........................................................ 3-7
Soin ......................................................... 7-1
Starter ..................................................... 3-7
Stationnement ......................................... 5-4VVéhicule, numéro d’identification ............ 9-1
Vitesses, sélection .................................. 5-2
U1P683F0.book Page 1 Tuesday, April 29, 2008 2:06 PM

U1P683F0.book Page 2 Tuesday, April 29, 2008 2:06 PM

YAMAHA MOTOR CO., LTD.
PRINTED IN CHINA
2008.05-0.3×1 CR
