SPEC
2 - 19
CHEMINEMENT DES CABLES
KABELFÜHRUNG
ÅDie Startschalterleitung, die Zündschalterlei-
tung, die Motorstoppschalterleitung und den
Gasseilzug durch die Seilzugführung verlegen.
ıDen Krafstofftank-Lüftungsschlauch durch die
Schlauchführung führen.
ÇDen Vergaserlüftungsschlauch durch die
Schlauchführung führen.
ÎDie Vergaserheizungsleitung, die Zündschalter-
leitung, die Motorstoppschalterleitung und Start-
schalterleitung befestigen.
‰Nach dem Befestigen der CDI-Magnetzünderlei-
tung überstehendes Bandende vom Plastik-
sperrband abschneiden.
ÏDie Batterieleitungen mit dem Plastiksperrband
am Bügel befestigen. Zum Befestigen das Pla-
stiksperrband durch das Loch im Bügel führen.
ÌNach dem Befestigen der Startermotorleitung
überstehendes Bandende vom Plastiksperrband
abschneiden.
ÓNach dem Befestigen der CDI-Magnetzünderlei-
tung überstehendes Bandende vom Plastik-
sperrband abschneiden.
ÈDen Startschalter-Stecker und Motorstoppschal-
ter-Stecker zwischen Vergaserlüftungsschlauch
und Thermoschalter anbringen.
ÔSicherstellen, dass die CDI-Einheit-Leitung nicht
den Thermoschalter-Bügel berührt.
ÅFaire passer le fil du bouton de démarrage, le fil du
coupe-circuit du moteur, le fil du bouton d’arrêt du
moteur et le câble d’accélérateur par le guide de
câbles.
ıFaire passer le flexible de reniflard de réservoir à
essence par le guide de flexibles.
ÇFaire passer le flexible de reniflard du carburateur par
le guide de flexibles.
ÎAttacher le fil du chauffage de carburateur, le fil du
coupe-circuit du moteur, le fil du bouton d’arrêt du
moteur et le fil du bouton de démarrage.
‰Après avoir attaché le fil de la magnéto CDI, couper
l’extrémité de l’attache en plastique qui dépasse.
ÏAttacher les câbles de batterie au support avec l’atta-
che en plastique en faisant passer l’attache en plasti-
que par le trou du support.
ÌAprès avoir attaché le fil du moteur de démarreur,
couper l’extrémité de l’attache en plastique qui
dépasse.
ÓAprès avoir attacher le fil du bloc CDI, couper
l’extrémité de l’attache en plastique qui dépasse.
ÈMettre le raccord du bouton de démarrage et le rac-
cord du bouton d’arrêt du moteur entre le flexible de
reniflard du carburateur et le thermocontact.
ÔS’assurer que le fil du bloc CDI ne touche pas le sup-
port du thermocontact.

2 - 20
SPEC
Fasten the starter cable, thermo
switch lead, CDI unit lead, main
switch lead, start switch lead
and engine stop switch lead.
ÒFasten the wire harness, CDI
unit leads, thermo switch lead
and CDI magneto lead.
˜Pass the carburetor heater lead
between the carburetor breather
hose and air intake duct.ˆPosition the main switch cou-
pler between the carburetor
breather hose and air intake
duct.
ØFasten the start switch lead,
main switch lead and engine
stop switch lead at the tape with
the plastic locking tie.
∏Fasten the battery leads.ŒFasten the wire harness and
starting circuit cut-off relay lead
at the tape for the wire harness
with the plastic locking tie.
ÂFasten the rectifier/regulator
lead and starter relay leads. For
fastening, pass the plastic lock-
ing tie through the hole in the
battery box.
A AA
C C
D
B
B B
BF FF
EE
D
A - AB - BE - E
C
F - FG - GD
KK
QRÔ
8
E
H
˜ 2 3 4
6
5
4
3
2
1
J
I
H
G
F
E
D
CBA 0 Ï 9 8 Î K 7
S
W U
V
A
0
Í T 99
QP
PT
9 
Ò
ˆ Ø
Ç ı
Å
Ó
Œ
Â
E
GGA
P
O
NML 9
È
9
Ì
Ê
Ë
25 mm (1.0 in)
∏
‰
CABLE ROUTING DIAGRAM

SPEC
2 - 20
CHEMINEMENT DES CABLES
KABELFÜHRUNG
Den Starterseilzug, die Thermoschalterleitung,
CDI-Einheit-Leitung, Zündschalterleitung, Start-
schalterleitung und Motorstoppschalterleitung
befestigen.
ÒDen Kabelbaum, CDI-Einheit-Leitungen, Ther-
moschalterleitung und CDI-Magnetzünderleitung
befestigen.
˜Die Vergaserheizungsleitung zwischen Verga-
ser-Lüftungsschlauch und Lufteinlaßschacht
verlegen.
ˆDen Zündschalterstecker zwischen Vergaser-
Lüftungsschlauch und Lufteinlaßschacht positio-
nieren.
ØDie Startschalterleitung, Zündschalterleitung
und Motorstoppschalterleitung am Band mit dem
Plastiksperrband befestigen.
∏Die Batterieleitungen befestigen.
ŒDen Kabelbaum und die Starterkreis-Unterbre-
cherrelaisleitung am Band für den Kabelbaum
dem Plastiksperrband befestigen.
ÂDie Gleichrichter/Regulierer-Leitung und Star-
terrelais-Leitungen befestigen. Zum Befestigen
das Plastiksperrband durch das Loch im Batte-
riekasten führen.
Attacher le câble du démarreur, le fil du thermocon-
tact, le fil du bloc CDI, le fil du coupe-circuit du
moteur, le fil du bouton de démarrage et le fil d’arrêt
du moteur.
ÒAttacher le faisceau de fils, les fils du bloc CDI, le fil
du thermocontact et le fil de la magnéto CDI.
˜Faire passer le fil du chauffage de carburateur entre le
flexible de reniflard du carburateur et le conduit
d’arrivée d’air.
ˆMettre le raccord de coupe-circuit du moteur entre le
flexible de reniflard du carburateur et le conduit
d’arrivée d’air.
ØAttacher le fil du bouton de démarrage, le fil du
coupe-circuit du moteur et le fil du bouton d’arrêt du
moteur au ruban avec l’attache en plastique.
∏Attacher les câble de batterie.
ŒAttacher le faisceau de fils et le fil du relais de cou-
pure de circuit de démarrage au ruban prévu pour le
faisceau de fils avec l’attache en plastique.
ÂAttacher le fil du redresseur/régulateur et les fils de
relais de démarreur en faisant passer l’attache en
plastique par le trou de la boîte de batterie.

2 - 21
SPEC
ÍPass the starter relay lead inside
the starter relay.
ÊPut the white tape ends within
the area as shown by the arrow.
ËPosition the wire harness, CDI
magneto lead, thermo switch
lead and CDI unit lead as
shown.
A AA
C C
D
B
B B
BF FF
EE
D
A - AB - BE - E
C
F - FG - GD
KK
QRÔ
8
E
H
˜ 2 3 4
6
5
4
3
2
1
J
I
H
G
F
E
D
CBA 0 Ï 9 8 Î K 7
S
W U
V
A
0
Í T 99
QP
PT
9 
Ò
ˆ Ø
Ç ı
Å
Ó
Œ
Â
E
GGA
P
O
NML 9
È
9
Ì
Ê
Ë
25 mm (1.0 in)
∏
‰
CABLE ROUTING DIAGRAM

SPEC
2 - 21
CHEMINEMENT DES CABLES
KABELFÜHRUNG

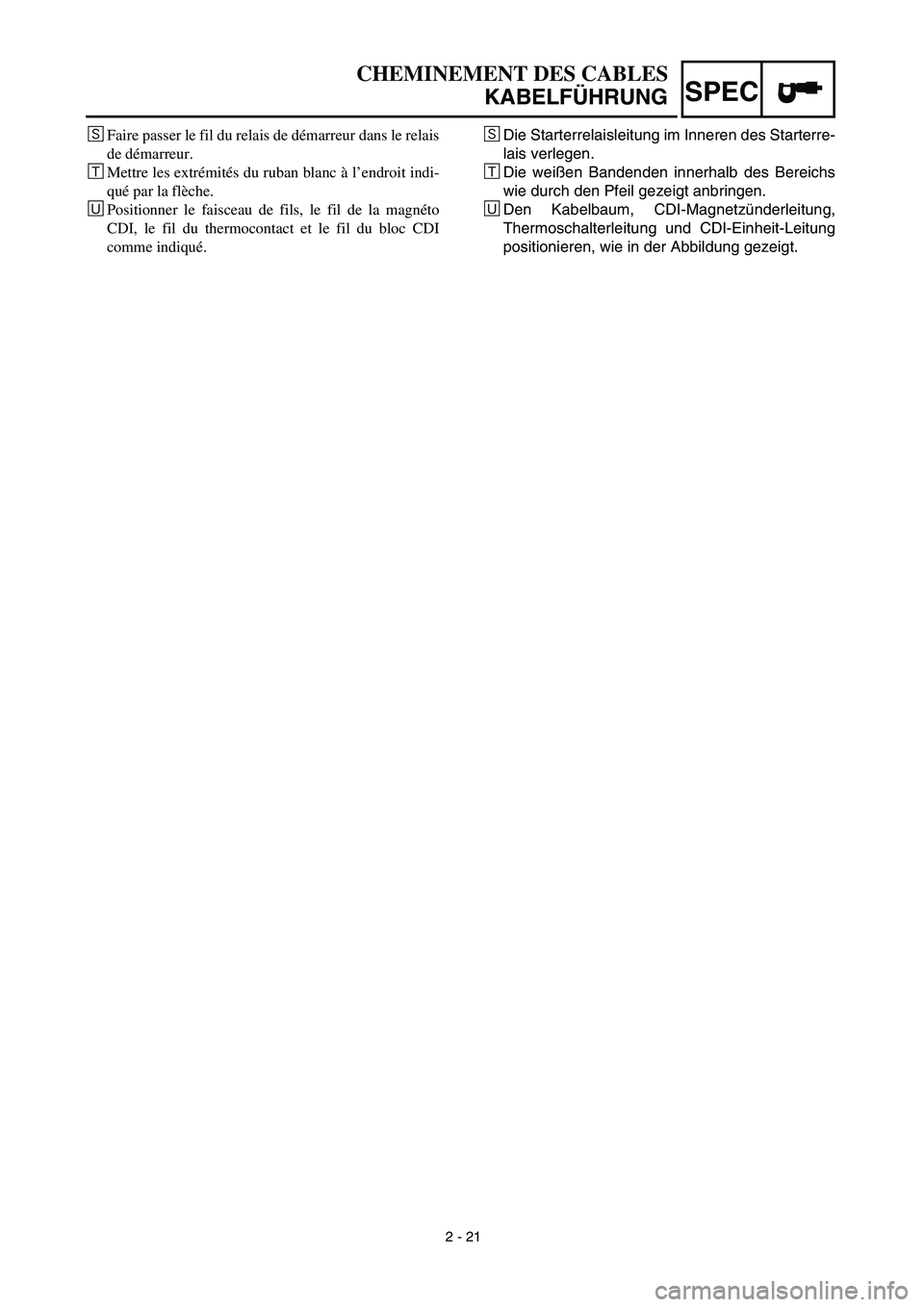

ÍDie Starterrelaisleitung im Inneren des Starterre-
lais verlegen.
ÊDie weißen Bandenden innerhalb des Bereichs
wie durch den Pfeil gezeigt anbringen.
ËDen Kabelbaum, CDI-Magnetzünderleitung,
Thermoschalterleitung und CDI-Einheit-Leitung
positionieren, wie in der Abbildung gezeigt.
ÍFaire passer le fil du relais de démarreur dans le relais
de démarreur.
ÊMettre les extrémités du ruban blanc à l’endroit indi-
qué par la flèche.
ËPositionner le faisceau de fils, le fil de la magnéto
CDI, le fil du thermocontact et le fil du bloc CDI
comme indiqué.

3 - 1
INSP
ADJ

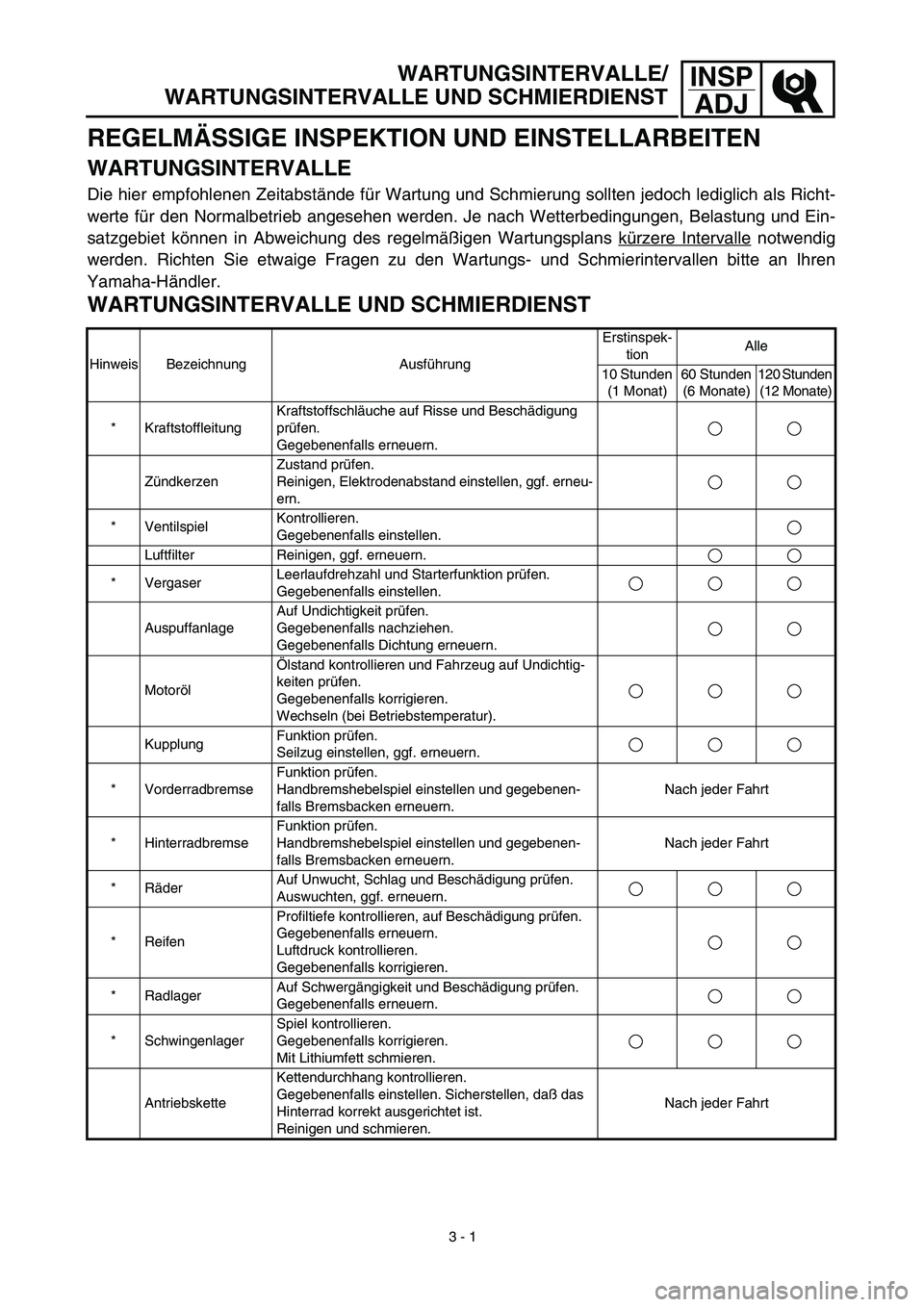

MAINTENANCE INTERVALS/
PERIODIC MAINTENANCE AND LUBRICATION
EC300000
REGULAR INSPECTION AND ADJUSTMENTS
MAINTENANCE INTERVALS
The following schedule is intended as a general guide to maintenance and lubrication. Bear in mind
that such factors as weather, terrain, geographical location, and individual usage will alter the
required maintenance and lubrication intervals. If you are a doubt as to what intervals to follow in
maintaining and lubricating your machine, consult your Yamaha dealer.
PERIODIC MAINTENANCE AND LUBRICATION
Dealer
NoteItem Checks and maintenance jobsInitial Every
10 hours
(1 month)60 hours
(6 months)120 hours
(12 months)
* Fuel lineCheck fuel hoses for cracks or damage.
Replace if necessary.
Spark plugCheck condition.
Clean, regap or replace if necessary.
* ValvesCheck valve clearance.
Adjust if necessary.
Air filter Clean or replace if necessary.
* CarburetorCheck engine idling speed and starter operation.
Adjust if necessary.
Exhaust systemsCheck for leakage.
Retighten if necessary.
Replace gasket if necessary.
Engine oilCheck oil level and vehicle for oil leakage.
Correct if necessary.
Change. (Warm engine before draining.)
ClutchCheck operation.
Adjust or replace cable.
* Front brakeCheck operation.
Adjust brake lever free play and replace brake
shoes if necessary.Every ride
* Rear brakeCheck operation.
Adjust brake pedal free play and replace brake
shoes if necessary.Every ride
* WheelsCheck balance, runout, spoke tightness and for
damage.
Tighten spokes and rebalance, replace if
necessary.
* TiresCheck tread depth and for damage.
Replace if necessary.
Check air pressure.
Correct if necessary.
* Wheel bearingsCheck bearing for looseness or damage.
Replace if necessary.
* SwingarmCheck swingarm pivoting point for play.
Correct if necessary.
Lubricate with lithium soap base grease.
Drive chainCheck chain slack.
Adjust if necessary. Make sure that the rear wheel
is properly aligned.
Clean and lubricate.Every ride
* Steering bearingsCheck bearing play and steering for roughness.
Correct accordingly.
Lubricate with lithium soap base grease every 120
hours.
3

3 - 2
INSP
ADJ

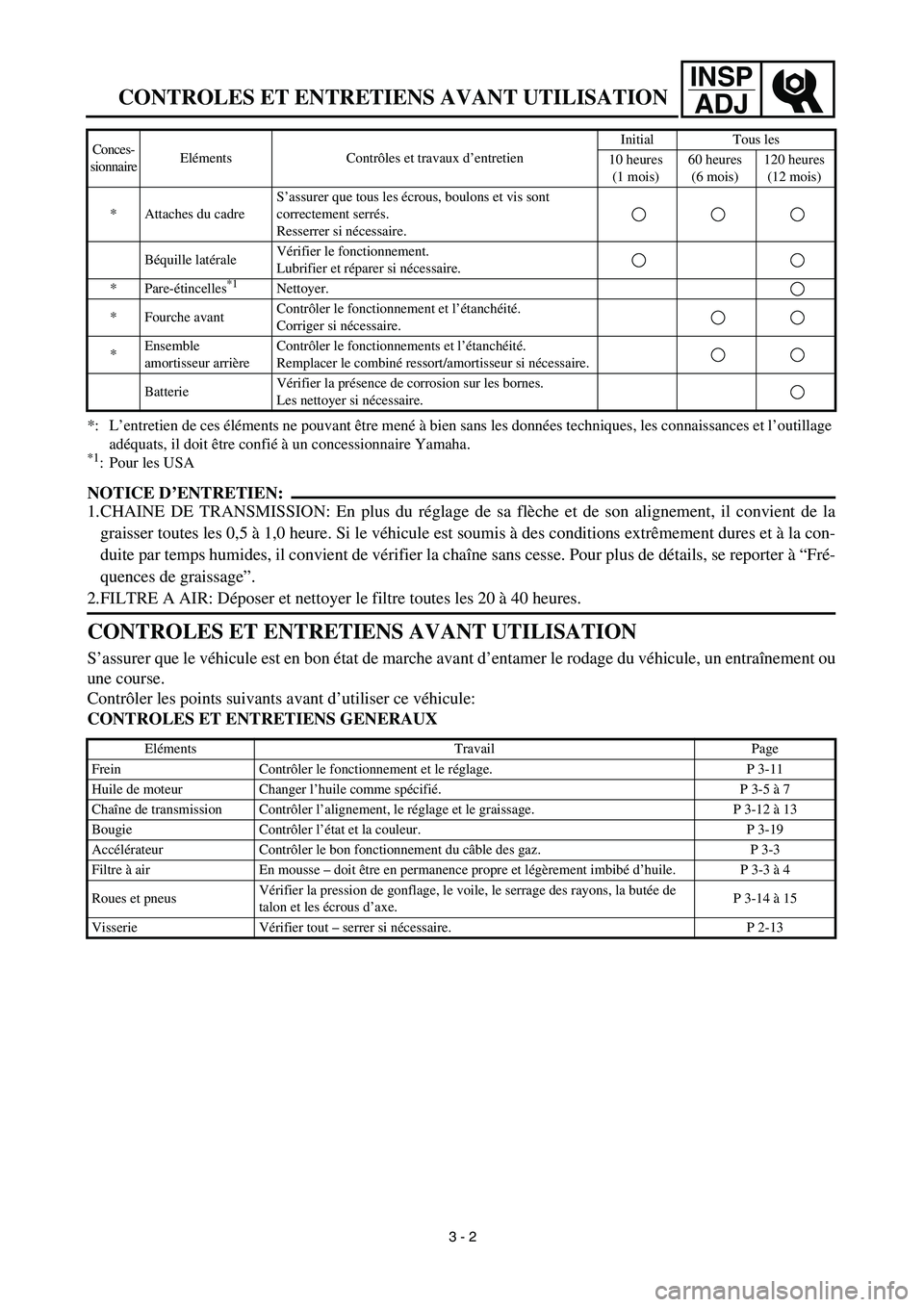

PRE-OPERATION INSPECTION AND MAINTENANCE
*: Since these items requires special tools data and technical skills, they should be serviced.
*
1

: For USA
SERVICE NOTES:

No. 1. DRIVE CHAIN: In addition to tension and alignment, chain must be lubricated every
0.5 ~ 1.0 hour. If unit is subjected to extremely hard usage and wet weather riding, chain
must be checked constantly. See “Lubrication Intervals” for additional details.
No. 2. AIR FILTER: Remove and clean filter every 20 ~ 40 hours.
PRE-OPERATION INSPECTION AND MAINTENANCE
Before riding for break-in operation, practice or a race, make sure the machine is in good operating
condition.
Before using this machine, check the following points.
GENERAL INSPECTION AND MAINTENANCE
* Chassis fastenersMake sure that all nuts, bolts and screws are
properly tightened.
Tighten if necessary.
SidestandCheck operation.
Lubricate and repair if necessary.
* Spark arrester
*
1

Clean.
* Front forkCheck operation and for oil leakage.
Correct accordingly.
*Rear shock
absorber assemblyCheck operation and shock absorber for oil
leakage.
Replace shock absorber assembly if necessary.
BatteryCheck terminal for corrosion.
Clean if necessary.
Item Routine Page
Brake Check operation/adjustment. P3-11
Engine oil Change oil as required. P3-5 ~ 7
Drive chain Check alignment/adjustment/lubrication. P3-12 ~ 13
Spark plug Check color/condition. P3-19
Throttle Check for proper throttle cable operation. P3-3
Air filter Foam type – must be clean and damp oil always P3-3 ~ 4
Wheels and tires Check pressure/runout/spoke tightness/bead stopper/axle nuts. P3-14 ~ 15
Fittings/fasteners Check all – tighten as necessary. P2-13 Dealer
NoteItem Checks and maintenance jobsInitial Every
10 hours
(1 month)60 hours
(6 months)120 hours
(12 months)
3

INSP
ADJ

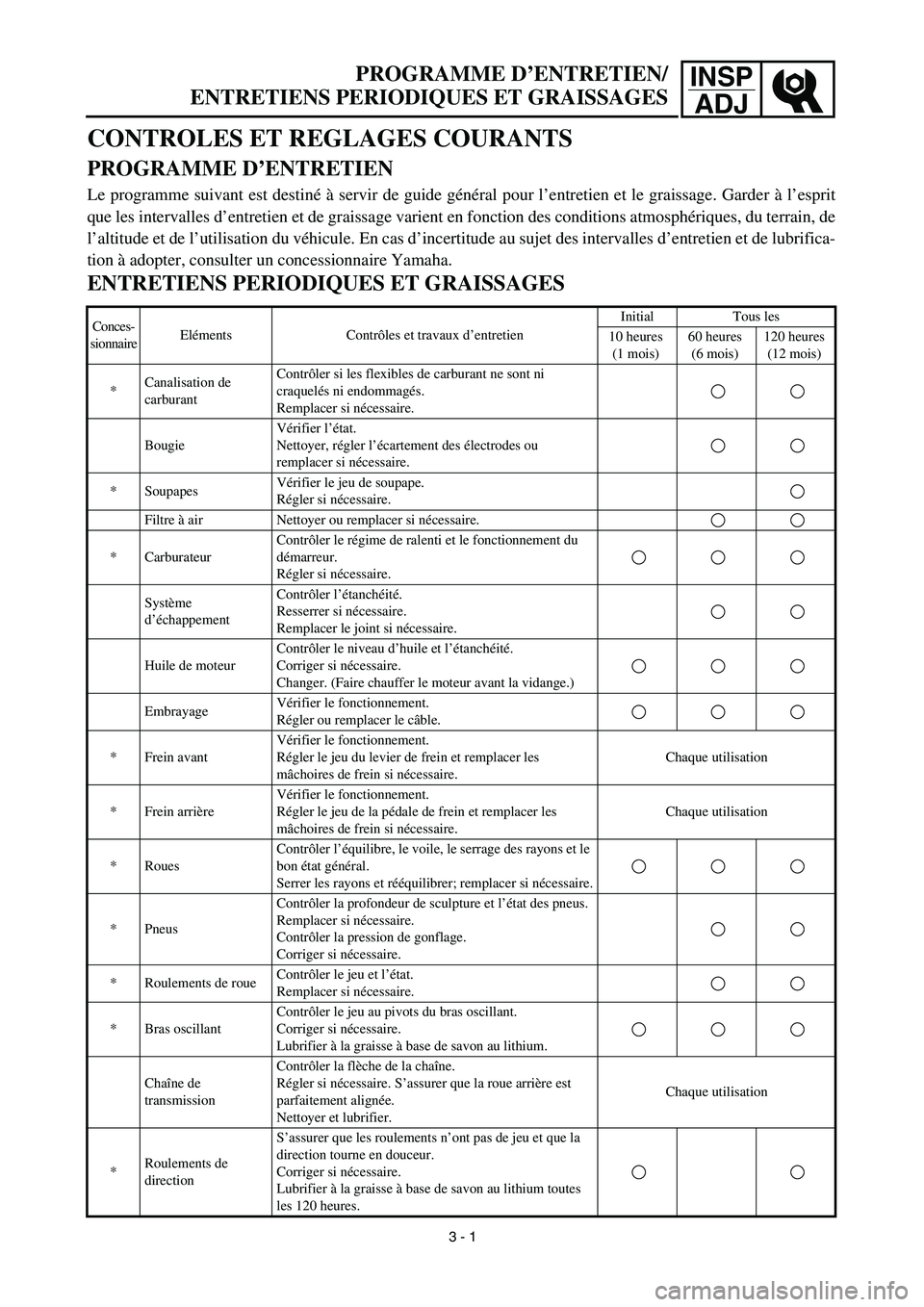

PROGRAMME D’ENTRETIEN/
ENTRETIENS PERIODIQUES ET GRAISSAGES
CONTROLES ET REGLAGES COURANTS
PROGRAMME D’ENTRETIEN
Le programme suivant est destiné à servir de guide général pour l’entretien et le graissage. Garder à l’esprit
que les intervalles d’entretien et de graissage varient en fonction des conditions atmosphériques, du terrain, de
l’altitude et de l’utilisation du véhicule. En cas d’incertitude au sujet des intervalles d’entretien et de lubrifica-
tion à adopter, consulter un concessionnaire Yamaha.
ENTRETIENS PERIODIQUES ET GRAISSAGES
Conces-
sionnaireEléments Contrôles et travaux d’entretienInitial Tous les
10 heures
(1 mois)60 heures
(6 mois)120 heures
(12 mois)
*Canalisation de
carburantContrôler si les flexibles de carburant ne sont ni
craquelés ni endommagés.
Remplacer si nécessaire.
BougieVérifier l’état.
Nettoyer, régler l’écartement des électrodes ou
remplacer si nécessaire.
* SoupapesVérifier le jeu de soupape.
Régler si nécessaire.
Filtre à air Nettoyer ou remplacer si nécessaire.
* CarburateurContrôler le régime de ralenti et le fonctionnement du
démarreur.
Régler si nécessaire.
Système
d’échappementContrôler l’étanchéité.
Resserrer si nécessaire.
Remplacer le joint si nécessaire.
Huile de moteurContrôler le niveau d’huile et l’étanchéité.
Corriger si nécessaire.
Changer. (Faire chauffer le moteur avant la vidange.)
EmbrayageVérifier le fonctionnement.
Régler ou remplacer le câble.
* Frein avantVérifier le fonctionnement.
Régler le jeu du levier de frein et remplacer les
mâchoires de frein si nécessaire.Chaque utilisation
* Frein arrièreVérifier le fonctionnement.
Régler le jeu de la pédale de frein et remplacer les
mâchoires de frein si nécessaire.Chaque utilisation
* RouesContrôler l’équilibre, le voile, le serrage des rayons et le
bon état général.
Serrer les rayons et rééquilibrer; remplacer si nécessaire.
* PneusContrôler la profondeur de sculpture et l’état des pneus.
Remplacer si nécessaire.
Contrôler la pression de gonflage.
Corriger si nécessaire.
* Roulements de roueContrôler le jeu et l’état.
Remplacer si nécessaire.
* Bras oscillantContrôler le jeu au pivots du bras oscillant.
Corriger si nécessaire.
Lubrifier à la graisse à base de savon au lithium.
Chaîne de
transmissionContrôler la flèche de la chaîne.
Régler si nécessaire. S’assurer que la roue arrière est
parfaitement alignée.
Nettoyer et lubrifier.Chaque utilisation
*Roulements de
directionS’assurer que les roulements n’ont pas de jeu et que la
direction tourne en douceur.
Corriger si nécessaire.
Lubrifier à la graisse à base de savon au lithium toutes
les 120 heures.
3 - 1

INSP
ADJ

CONTROLES ET ENTRETIENS AVANT UTILISATION
*: L’entretien de ces éléments ne pouvant être mené à bien sans les données techniques, les connaissances et l’outillage
adéquats, il doit être confié à un concessionnaire Yamaha.
*1
: Pour les USA
NOTICE D’ENTRETIEN:
1.CHAINE DE TRANSMISSION: En plus du réglage de sa flèche et de son alignement, il convient de la
graisser toutes les 0,5 à 1,0 heure. Si le véhicule est soumis à des conditions extrêmement dures et à la con-
duite par temps humides, il convient de vérifier la chaîne sans cesse. Pour plus de détails, se reporter à “Fré-
quences de graissage”.

2.FILTRE A AIR: Déposer et nettoyer le filtre toutes les 20 à 40 heures.
CONTROLES ET ENTRETIENS AVANT UTILISATION
S’assurer que le véhicule est en bon état de marche avant d’entamer le rodage du véhicule, un entraînement ou
une course.
Contrôler les points suivants avant d’utiliser ce véhicule:
CONTROLES ET ENTRETIENS GENERAUX
* Attaches du cadreS’assurer que tous les écrous, boulons et vis sont
correctement serrés.
Resserrer si nécessaire.
Béquille latéraleVérifier le fonctionnement.
Lubrifier et réparer si nécessaire.
* Pare-étincelles
*1

Nettoyer.
* Fourche avantContrôler le fonctionnement et l’étanchéité.
Corriger si nécessaire.
*Ensemble
amortisseur arrièreContrôler le fonctionnements et l’étanchéité.
Remplacer le combiné ressort/amortisseur si nécessaire.
BatterieVérifier la présence de corrosion sur les bornes.
Les nettoyer si nécessaire.
Eléments Travail Page
Frein Contrôler le fonctionnement et le réglage. P 3-11
Huile de moteur Changer l’huile comme spécifié. P 3-5 à 7
Chaîne de transmission Contrôler l’alignement, le réglage et le graissage. P 3-12 à 13
Bougie Contrôler l’état et la couleur. P 3-19
Accélérateur Contrôler le bon fonctionnement du câble des gaz. P 3-3
Filtre à air En mousse – doit être en permanence propre et légèrement imbibé d’huile. P 3-3 à 4
Roues et pneusVérifier la pression de gonflage, le voile, le serrage des rayons, la butée de
talon et les écrous d’axe.P 3-14 à 15
Visserie Vérifier tout – serrer si nécessaire. P 2-13 Conces-
sionnaireEléments Contrôles et travaux d’entretienInitial Tous les
10 heures
(1 mois)60 heures
(6 mois)120 heures
(12 mois)
3 - 2

INSP
ADJ

WARTUNGSINTERVALLE/
WARTUNGSINTERVALLE UND SCHMIERDIENST
REGELMÄSSIGE INSPEKTION UND EINSTELLARBEITEN
WARTUNGSINTERVALLE
Die hier empfohlenen Zeitabstände für Wartung und Schmierung sollten jedoch lediglich als Richt-
werte für den Normalbetrieb angesehen werden. Je nach Wetterbedingungen, Belastung und Ein-
satzgebiet können in Abweichung des regelmäßigen Wartungsplans kürzere Intervalle
notwendig
werden. Richten Sie etwaige Fragen zu den Wartungs- und Schmierintervallen bitte an Ihren
Yamaha-Händler.

WARTUNGSINTERVALLE UND SCHMIERDIENST
Hinweis Bezeichnung AusführungErstinspek-
tionAlle
10 Stunden
(1 Monat)60 Stunden
(6 Monate)120 Stunden
(12 Monate)
* KraftstoffleitungKraftstoffschläuche auf Risse und Beschädigung
prüfen.
Gegebenenfalls erneuern.
ZündkerzenZustand prüfen.
Reinigen, Elektrodenabstand einstellen, ggf. erneu-
ern.
* VentilspielKontrollieren.
Gegebenenfalls einstellen.
Luftfilter Reinigen, ggf. erneuern.
* VergaserLeerlaufdrehzahl und Starterfunktion prüfen.
Gegebenenfalls einstellen.
AuspuffanlageAuf Undichtigkeit prüfen.
Gegebenenfalls nachziehen.
Gegebenenfalls Dichtung erneuern.
MotorölÖlstand kontrollieren und Fahrzeug auf Undichtig-
keiten prüfen.
Gegebenenfalls korrigieren.
Wechseln (bei Betriebstemperatur).
KupplungFunktion prüfen.
Seilzug einstellen, ggf. erneuern.
* VorderradbremseFunktion prüfen.
Handbremshebelspiel einstellen und gegebenen-
falls Bremsbacken erneuern.Nach jeder Fahrt
* HinterradbremseFunktion prüfen.
Handbremshebelspiel einstellen und gegebenen-
falls Bremsbacken erneuern.Nach jeder Fahrt
*RäderAuf Unwucht, Schlag und Beschädigung prüfen.
Auswuchten, ggf. erneuern.
* ReifenProfiltiefe kontrollieren, auf Beschädigung prüfen.
Gegebenenfalls erneuern.
Luftdruck kontrollieren.
Gegebenenfalls korrigieren.
* RadlagerAuf Schwergängigkeit und Beschädigung prüfen.
Gegebenenfalls erneuern.
* SchwingenlagerSpiel kontrollieren.
Gegebenenfalls korrigieren.
Mit Lithiumfett schmieren.
AntriebsketteKettendurchhang kontrollieren.
Gegebenenfalls einstellen. Sicherstellen, daß das
Hinterrad korrekt ausgerichtet ist.
Reinigen und schmieren.Nach jeder Fahrt
3 - 1
