SPEC
2 - 14
EC212300
ELECTRICAL
Item Standard Limit
CDI:
Magneto-model/manufacturer F5HN/YAMAHA ----
Source coil resistance (color) 688 ~ 1,032 Ω at 20 ˚C (68 ˚F)
(Brown – Green)----
Pickup coil resistance (color) 248 ~ 372 Ω at 20 ˚C (68 ˚F)
(Red – White)----
CDI unit-model/manufacturer 5HN/YAMAHA ----
Ignition coil:
Model/manufacturer 2JN-00/YAMAHA ----
Minimum spark gap 6 mm (0.24 in) ----
Primary winding resistance 0.18 ~ 0.28 Ω at 20 ˚C (68 ˚F) ----
Secondary winding resistance 6.3 ~ 9.5 kΩ at 20 ˚C (68 ˚F) ----
Spark plug cap:
Type Resin ----
Resistance 10 kΩ at 20 ˚C (68 ˚F) ----
Charging system:
System type CDI magneto ----
Model/manufacturer F5HN/YAMAHA ----
Normal output 14 V/100 W at 5,000 r/min ----
Lighting coil 1 resistance (color) 0.64 ~ 0.96 Ω at 20 ˚C (68 ˚F)
(White – Black)----
Lighting coil 2 resistance (color) 0.52 ~ 0.78 Ω at 20 ˚C (68 ˚F)
(Yellow – Black)----
Rectifier/regulator:
Regulator type Semiconductor short circuit ----
Model/manufacture SH620B-12/SHINDENGEN ----
No-load regulated voltage 14.0 ~ 15.0 V ----
Rectifier capacity 8 A ----
Electric starting system:
Type Constant mesh
Starter motor:
Model/manufacturer 5HN/YAMAHA ----
Operation voltage 12 V ----
Output 0.35 kW ----
Armature coil resistance 0.018 ~ 0.022 Ω at 20 ˚C (68 ˚F) ----
Brush overall length 7 mm (0.28 in) 3.5 mm
(0.14 in)
Brush quantity 2 pcs. ----
Spring force 3.92 ~ 5.88 N
(400 ~ 600 g, 14.1 ~ 21.2 oz)3.92 N
(400g,
14.1 oz)
Commutator diameter 17.6 mm (0.69 in) 16.6 mm
(0.65 in)
Mica undercut (depth) 1.35 mm (0.05 in) ----
MAINTENANCE SPECIFICATIONS

SPEC
2 - 15
Starter relay:
Model/manufacturer MS5F-751/JIDECO ----
Amperage rating 180 A ----
Coil winding resistance 4.2 ~ 4.6 Ω at 20 ˚C (68 ˚F) ----
Starting circuit cut-off relay:
Model/manufacturer ACM33221/MATSUSHITA ----
Coil winding resistance 75.69 ~ 92.51 Ω at 20 ˚C (68 ˚F) ----
Fuse (amperage × quantity):
Main fuse 10 A × 1 ----
Reserve fuse 10 A × 1 ---- Item Standard Limit
MAINTENANCE SPECIFICATIONS

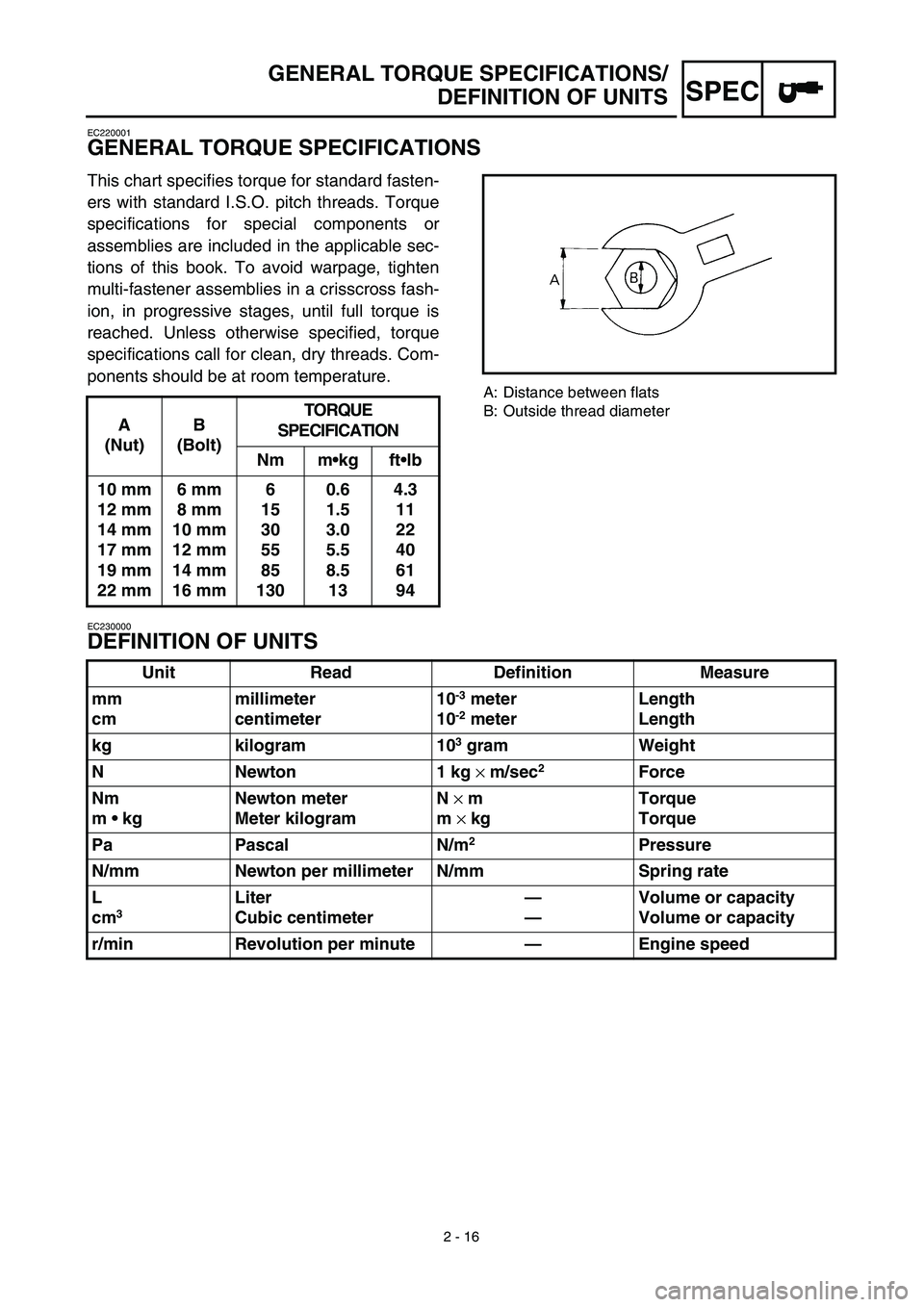

2 - 16
SPEC

GENERAL TORQUE SPECIFICATIONS/
DEFINITION OF UNITS
EC220001
GENERAL TORQUE SPECIFICATIONS
This chart specifies torque for standard fasten-
ers with standard I.S.O. pitch threads. Torque
specifications for special components or
assemblies are included in the applicable sec-
tions of this book. To avoid warpage, tighten
multi-fastener assemblies in a crisscross fash-
ion, in progressive stages, until full torque is
reached. Unless otherwise specified, torque
specifications call for clean, dry threads. Com-
ponents should be at room temperature.
A
(Nut)B
(Bolt)TORQUE
SPECIFICATION
Nm m•kg ft•lb
10 mm
12 mm
14 mm
17 mm
19 mm
22 mm6 mm
8 mm
10 mm
12 mm
14 mm
16 mm6
15
30
55
85
1300.6
1.5
3.0
5.5
8.5
134.3
11
22
40
61
94
A: Distance between flats
B: Outside thread diameter
EC230000
DEFINITION OF UNITS
Unit Read Definition Measure
mm
cmmillimeter
centimeter10
-3

meter
10
-2

meterLength
Length
kg kilogram 10
3

gram Weight
N Newton 1 kg
×
m/sec
2

Force
Nm
m • kgNewton meter
Meter kilogramN
×
m
m
×
kgTorque
Torque
Pa Pascal N/m
2

Pressure
N/mm Newton per millimeter N/mm Spring rate
L
cm
3

Liter
Cubic centimeter—
—Volume or capacity
Volume or capacity
r/min Revolution per minute—Engine speed

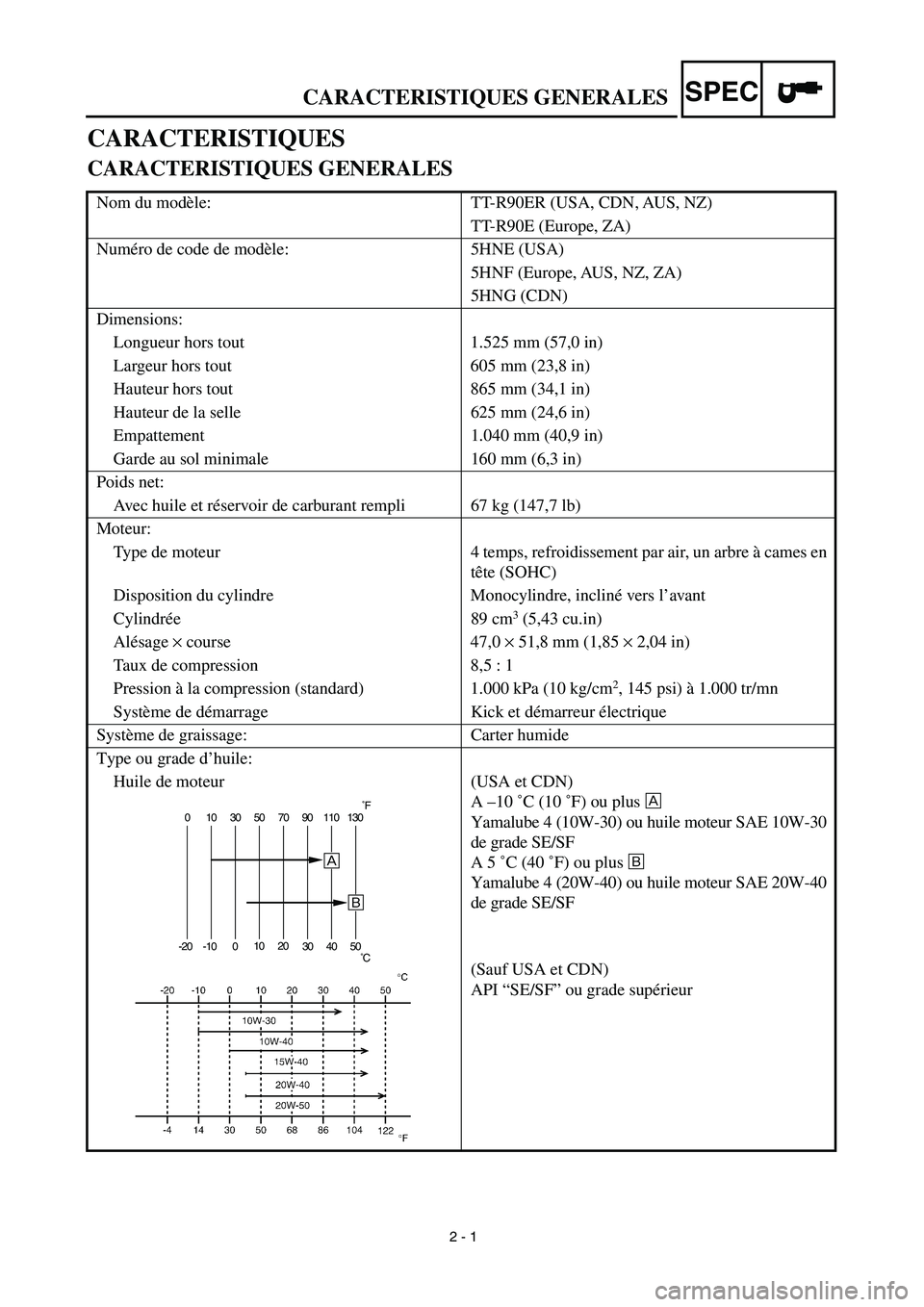

2 - 1
CARACTERISTIQUES GENERALES
SPEC

CARACTERISTIQUES
CARACTERISTIQUES GENERALES
Nom du modèle: TT-R90ER (USA, CDN, AUS, NZ)
TT-R90E (Europe, ZA)
Numéro de code de modèle: 5HNE (USA)
5HNF (Europe, AUS, NZ, ZA)
5HNG (CDN)
Dimensions:
Longueur hors tout 1.525 mm (57,0 in)
Largeur hors tout 605 mm (23,8 in)
Hauteur hors tout 865 mm (34,1 in)
Hauteur de la selle 625 mm (24,6 in)
Empattement 1.040 mm (40,9 in)
Garde au sol minimale 160 mm (6,3 in)
Poids net:
Avec huile et réservoir de carburant rempli 67 kg (147,7 lb)
Moteur:
Type de moteur 4 temps, refroidissement par air, un arbre à cames en
tête (SOHC)
Disposition du cylindre Monocylindre, incliné vers l’avant
Cylindrée 89 cm
3

(5,43 cu.in)
Alésage
×
course 47,0
×
51,8 mm (1,85
×
2,04 in)
Taux de compression 8,5 : 1
Pression à la compression (standard) 1.000 kPa (10 kg/cm
2

, 145 psi) à 1.000 tr/mn
Système de démarrage Kick et démarreur électrique
Système de graissage: Carter humide
Type ou grade d’huile:
Huile de moteur (USA et CDN)
A –10 ˚C (10 ˚F) ou plus
Å
Yamalube 4 (10W-30) ou huile moteur SAE 10W-30
de grade SE/SF
A 5 ˚C (40 ˚F) ou plus
ı
Yamalube 4 (20W-40) ou huile moteur SAE 20W-40
de grade SE/SF
(Sauf USA et CDN)
API “SE/SF” ou grade supérieur
0 10 30 50 70 90 110 130
-20 -10 01020
30 40 50
Å
ı
˚F
˚C

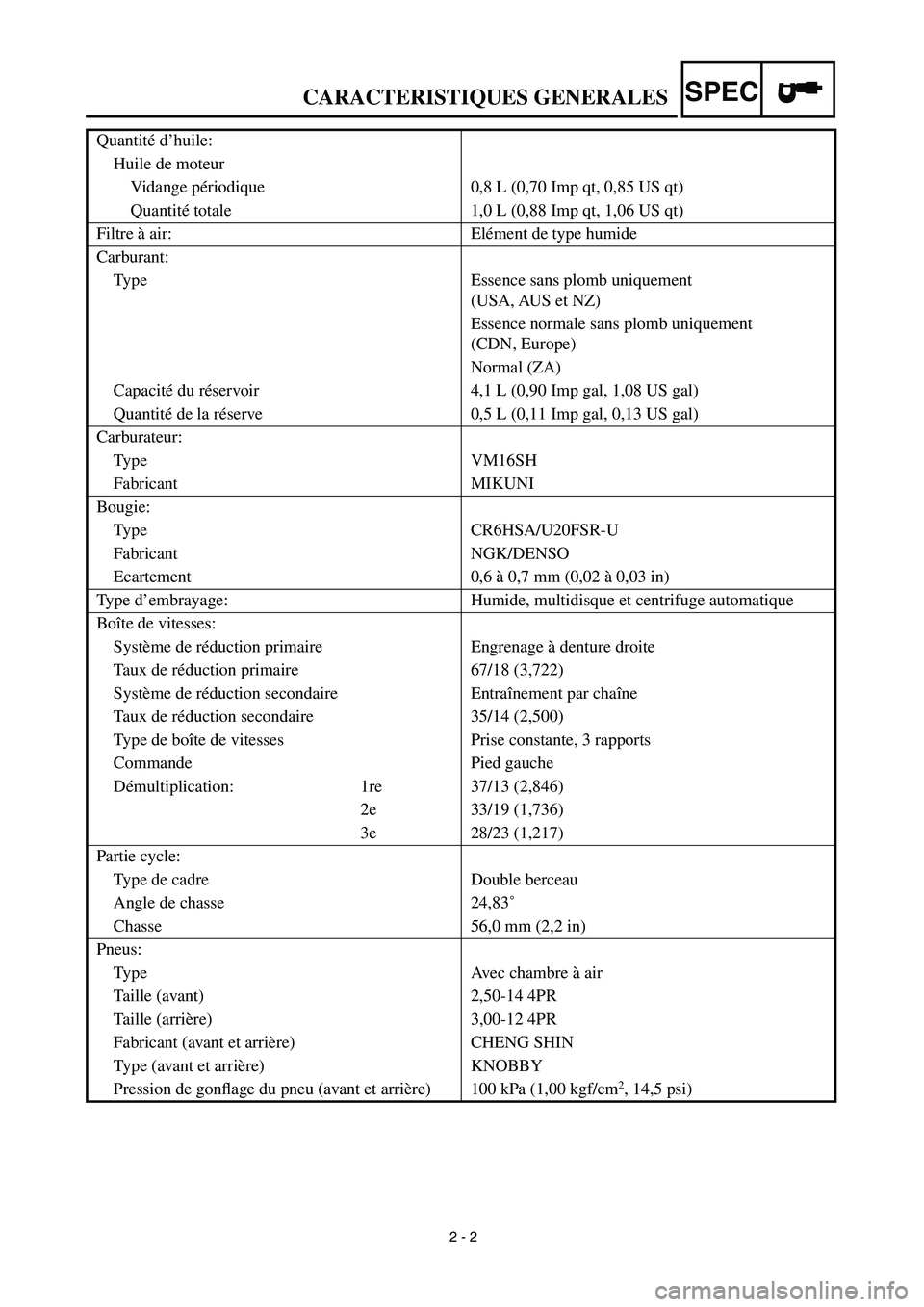

2 - 2
CARACTERISTIQUES GENERALES
SPEC

Quantité d’huile:
Huile de moteur
Vidange périodique 0,8 L (0,70 Imp qt, 0,85 US qt)
Quantité totale 1,0 L (0,88 Imp qt, 1,06 US qt)
Filtre à air: Elément de type humide
Carburant:
Type Essence sans plomb uniquement
(USA, AUS et NZ)
Essence normale sans plomb uniquement
(CDN, Europe)
Normal (ZA)
Capacité du réservoir 4,1 L (0,90 Imp gal, 1,08 US gal)
Quantité de la réserve 0,5 L (0,11 Imp gal, 0,13 US gal)
Carburateur:
Type VM16SH
Fabricant MIKUNI
Bougie:
Type CR6HSA/U20FSR-U
Fabricant NGK/DENSO
Ecartement 0,6 à 0,7 mm (0,02 à 0,03 in)
Type d’embrayage: Humide, multidisque et centrifuge automatique
Boîte de vitesses:
Système de réduction primaire Engrenage à denture droite
Taux de réduction primaire 67/18 (3,722)
Système de réduction secondaire Entraînement par chaîne
Taux de réduction secondaire 35/14 (2,500)
Type de boîte de vitesses Prise constante, 3 rapports
Commande Pied gauche
Démultiplication: 1re 37/13 (2,846)
2e 33/19 (1,736)
3e 28/23 (1,217)
Partie cycle:
Type de cadre Double berceau
Angle de chasse 24,83˚
Chasse 56,0 mm (2,2 in)
Pneus:
Type Avec chambre à air
Taille (avant) 2,50-14 4PR
Taille (arrière) 3,00-12 4PR
Fabricant (avant et arrière) CHENG SHIN
Type (avant et arrière) KNOBBY
Pression de gonflage du pneu (avant et arrière) 100 kPa (1,00 kgf/cm
2

, 14,5 psi)

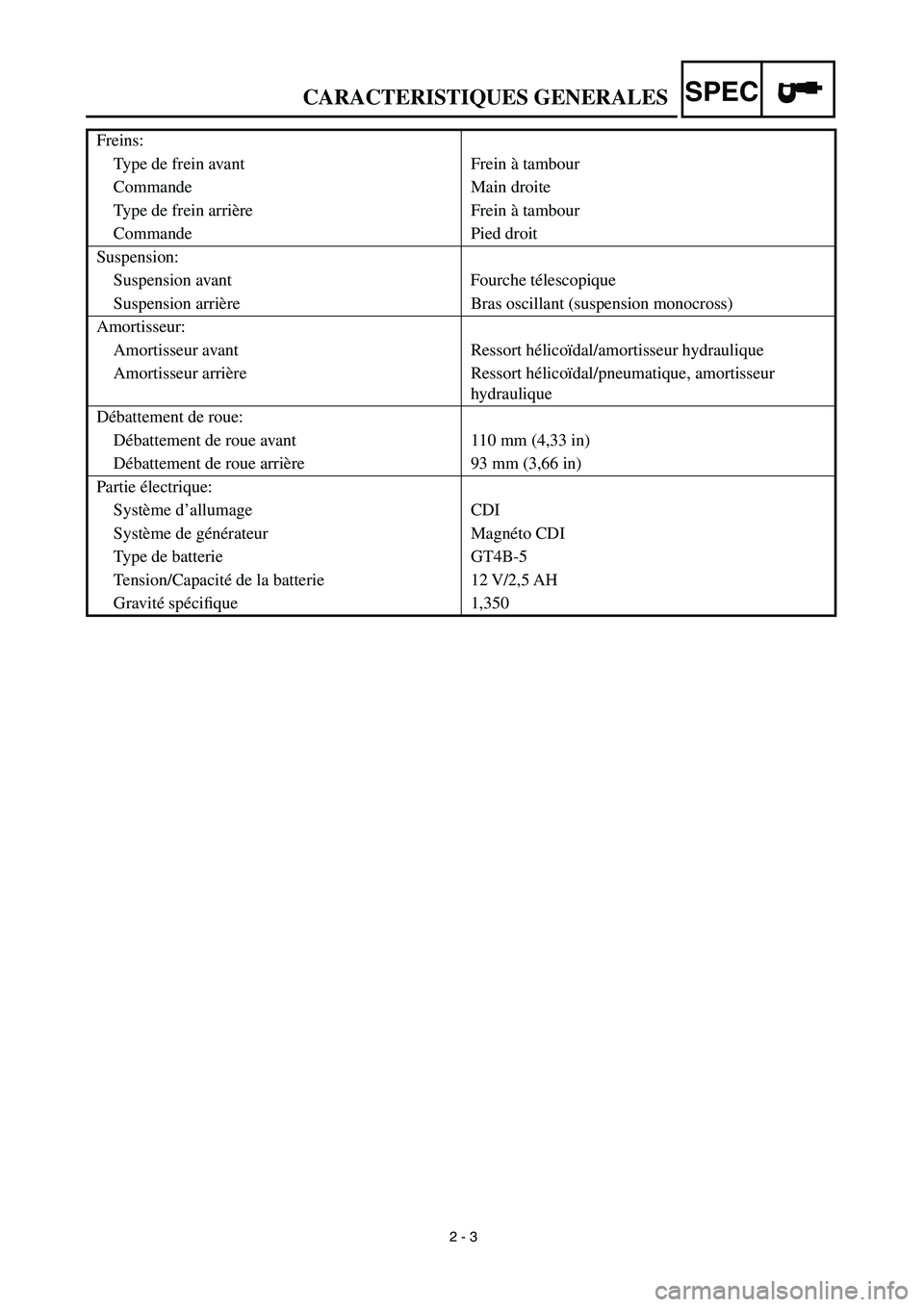

2 - 3
CARACTERISTIQUES GENERALES
SPEC

Freins:
Type de frein avant Frein à tambour
Commande Main droite
Type de frein arrière Frein à tambour
Commande Pied droit
Suspension:
Suspension avant Fourche télescopique
Suspension arrière Bras oscillant (suspension monocross)
Amortisseur:
Amortisseur avant Ressort hélicoïdal/amortisseur hydraulique
Amortisseur arrière Ressort hélicoïdal/pneumatique, amortisseur
hydraulique
Débattement de roue:
Débattement de roue avant 110 mm (4,33 in)
Débattement de roue arrière 93 mm (3,66 in)
Partie électrique:
Système d’allumage CDI
Système de générateur Magnéto CDI
Type de batterie GT4B-5
Tension/Capacité de la batterie 12 V/2,5 AH
Gravité spécifique 1,350

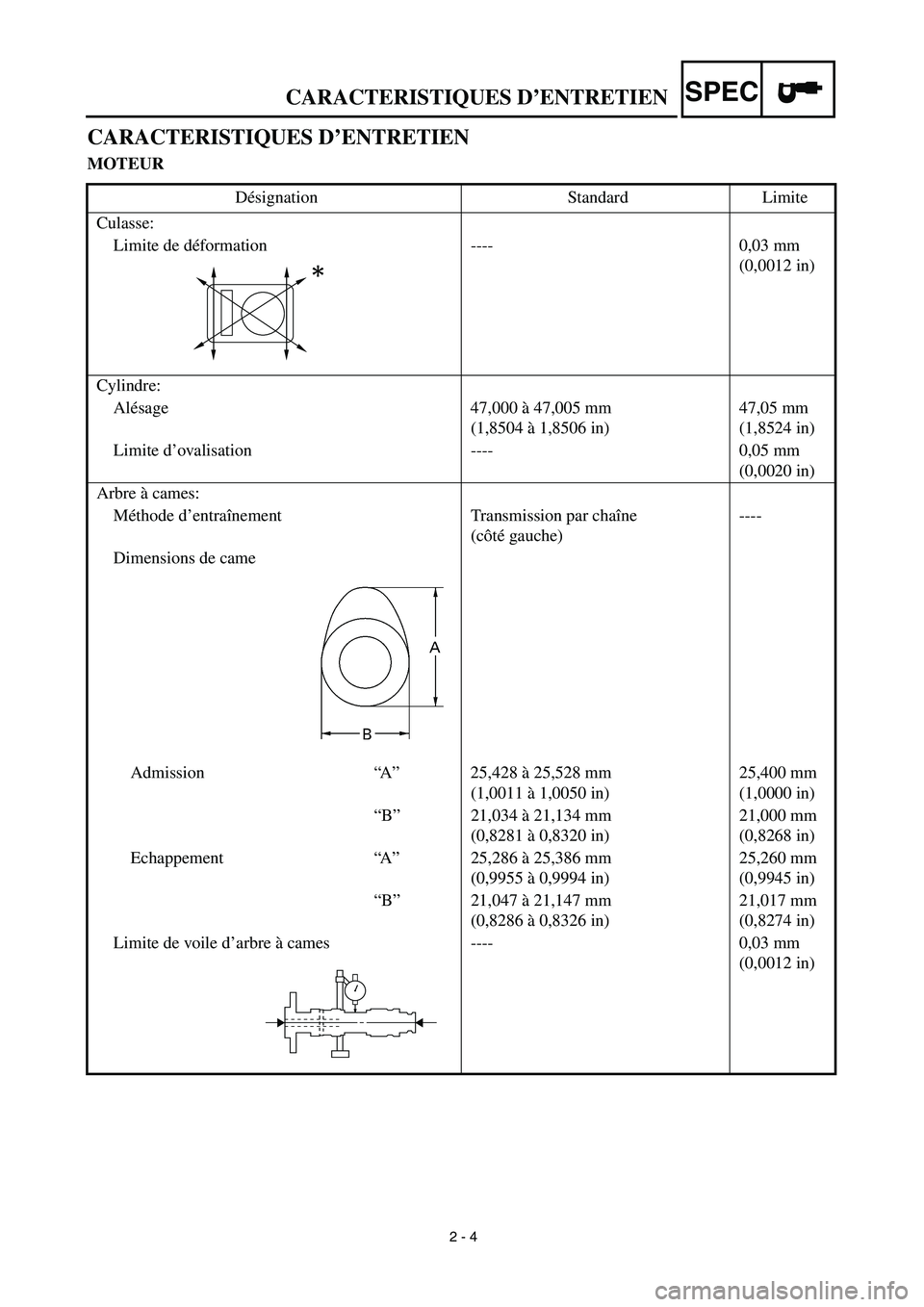

2 - 4
CARACTERISTIQUES D’ENTRETIEN
SPEC

CARACTERISTIQUES D’ENTRETIEN
MOTEUR
Désignation Standard Limite
Culasse:
Limite de déformation ---- 0,03 mm
(0,0012 in)
Cylindre:
Alésage 47,000 à 47,005 mm
(1,8504 à 1,8506 in)47,05 mm
(1,8524 in)
Limite d’ovalisation ---- 0,05 mm
(0,0020 in)
Arbre à cames:
Méthode d’entraînement Transmission par chaîne
(côté gauche)----
Dimensions de came
Admission“A” 25,428 à 25,528 mm
(1,0011 à 1,0050 in)25,400 mm
(1,0000 in)
“B” 21,034 à 21,134 mm
(0,8281 à 0,8320 in)21,000 mm
(0,8268 in)
Echappement“A” 25,286 à 25,386 mm
(0,9955 à 0,9994 in)25,260 mm
(0,9945 in)
“B” 21,047 à 21,147 mm
(0,8286 à 0,8326 in)21,017 mm
(0,8274 in)
Limite de voile d’arbre à cames ---- 0,03 mm
(0,0012 in)

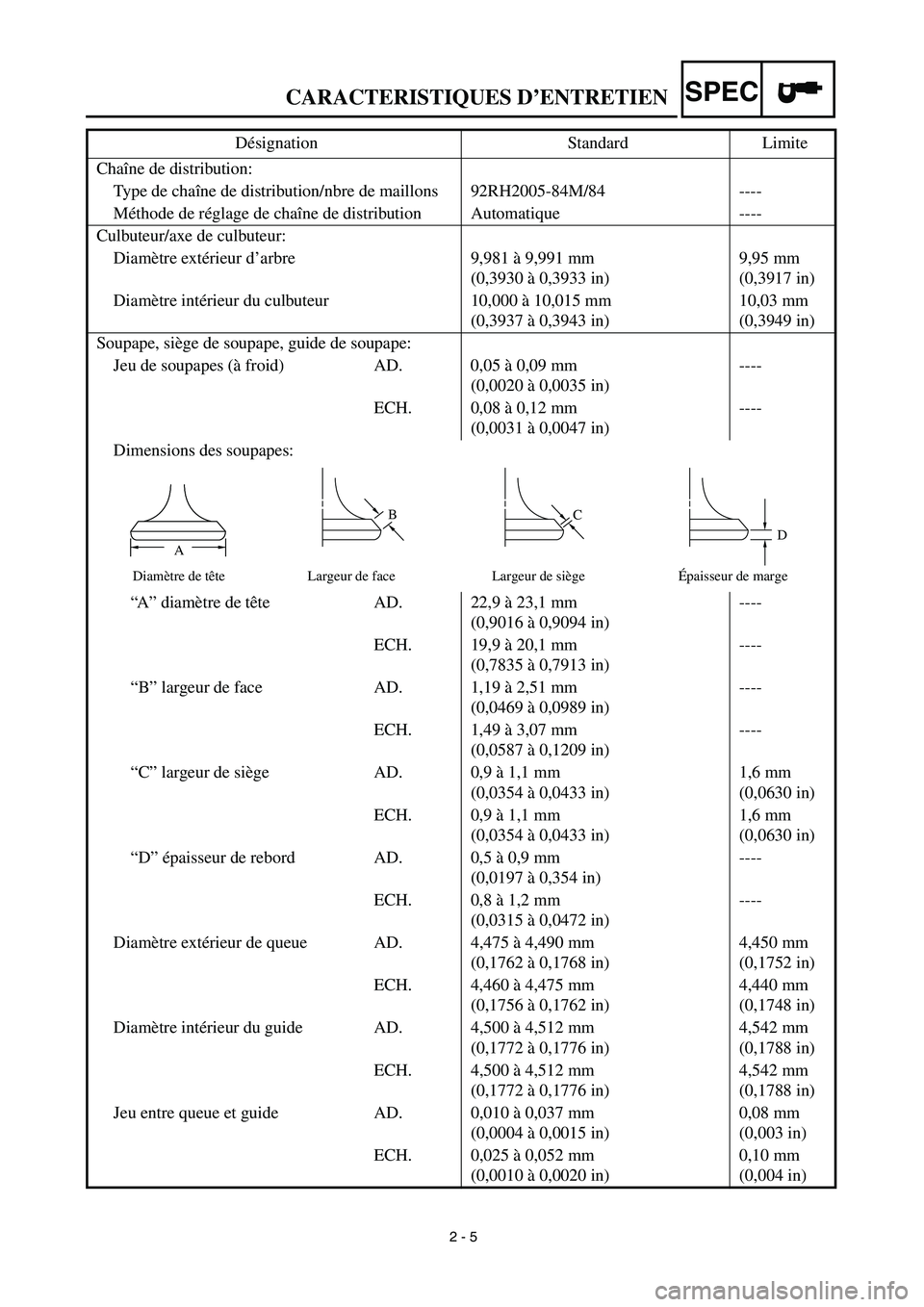

2 - 5
CARACTERISTIQUES D’ENTRETIEN
SPEC

Chaîne de distribution:
Type de chaîne de distribution/nbre de maillons 92RH2005-84M/84 ----
Méthode de réglage de chaîne de distribution Automatique ----
Culbuteur/axe de culbuteur:
Diamètre extérieur d’arbre 9,981 à 9,991 mm
(0,3930 à 0,3933 in)9,95 mm
(0,3917 in)
Diamètre intérieur du culbuteur 10,000 à 10,015 mm
(0,3937 à 0,3943 in)10,03 mm
(0,3949 in)
Soupape, siège de soupape, guide de soupape:
Jeu de soupapes (à froid) AD. 0,05 à 0,09 mm
(0,0020 à 0,0035 in)----
ECH. 0,08 à 0,12 mm
(0,0031 à 0,0047 in)----
Dimensions des soupapes:
“A” diamètre de tête AD. 22,9 à 23,1 mm
(0,9016 à 0,9094 in)----
ECH. 19,9 à 20,1 mm
(0,7835 à 0,7913 in)----
“B” largeur de face AD. 1,19 à 2,51 mm
(0,0469 à 0,0989 in)----
ECH. 1,49 à 3,07 mm
(0,0587 à 0,1209 in)----
“C” largeur de siège AD. 0,9 à 1,1 mm
(0,0354 à 0,0433 in)1,6 mm
(0,0630 in)
ECH. 0,9 à 1,1 mm
(0,0354 à 0,0433 in)1,6 mm
(0,0630 in)
“D” épaisseur de rebord AD. 0,5 à 0,9 mm
(0,0197 à 0,354 in)----
ECH. 0,8 à 1,2 mm
(0,0315 à 0,0472 in)----
Diamètre extérieur de queue AD. 4,475 à 4,490 mm
(0,1762 à 0,1768 in)4,450 mm
(0,1752 in)
ECH. 4,460 à 4,475 mm
(0,1756 à 0,1762 in)4,440 mm
(0,1748 in)
Diamètre intérieur du guide AD. 4,500 à 4,512 mm
(0,1772 à 0,1776 in)4,542 mm
(0,1788 in)
ECH. 4,500 à 4,512 mm
(0,1772 à 0,1776 in)4,542 mm
(0,1788 in)
Jeu entre queue et guide AD. 0,010 à 0,037 mm
(0,0004 à 0,0015 in)0,08 mm
(0,003 in)
ECH. 0,025 à 0,052 mm
(0,0010 à 0,0020 in)0,10 mm
(0,004 in) Désignation Standard Limite
A
Diamètre de tête
B
Largeur de faceC
Largeur de siège
D
Épaisseur de marge

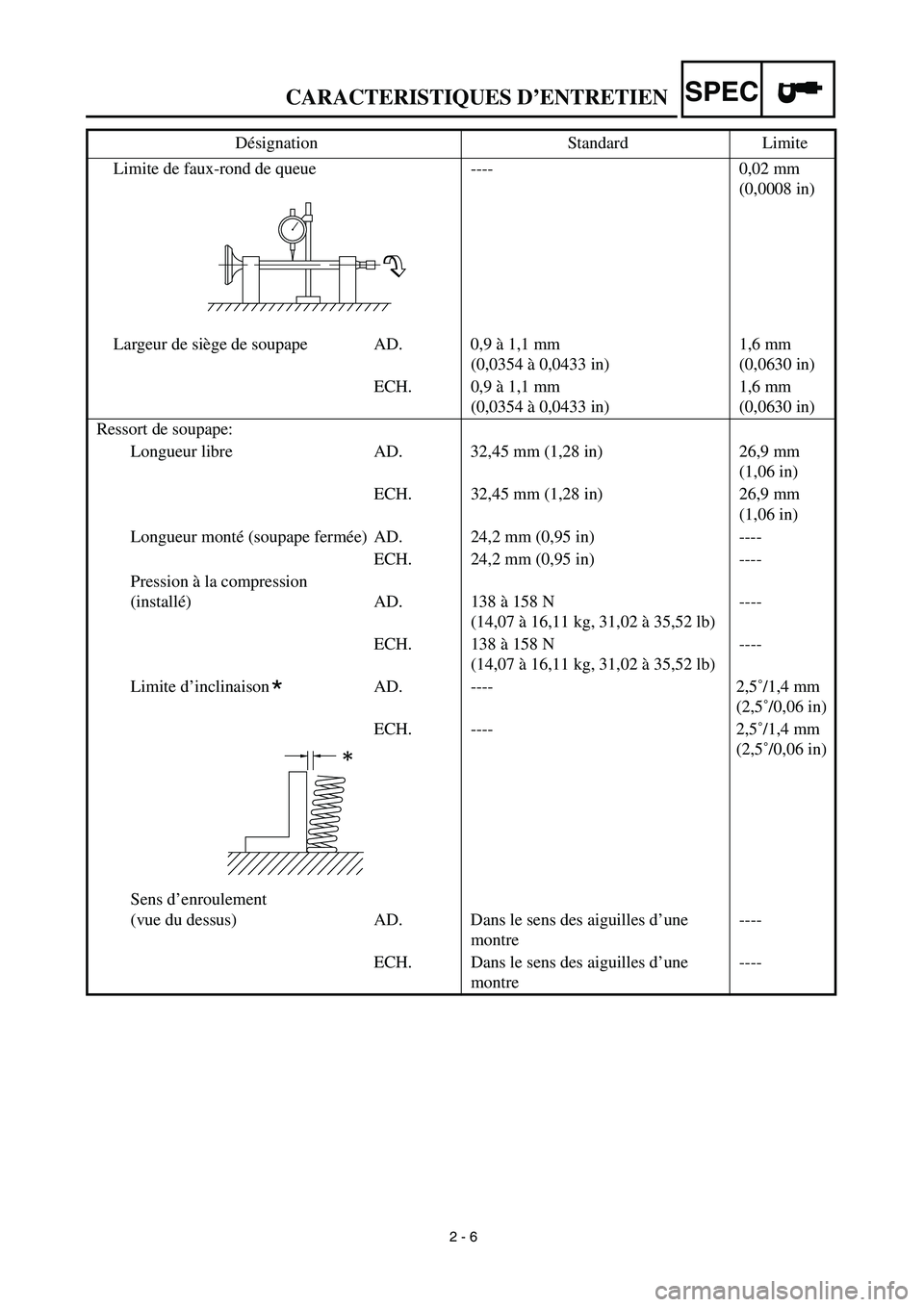

2 - 6
CARACTERISTIQUES D’ENTRETIEN
SPEC

Limite de faux-rond de queue ---- 0,02 mm
(0,0008 in)
Largeur de siège de soupape AD. 0,9 à 1,1 mm
(0,0354 à 0,0433 in)1,6 mm
(0,0630 in)
ECH. 0,9 à 1,1 mm
(0,0354 à 0,0433 in)1,6 mm
(0,0630 in)
Ressort de soupape:
Longueur libre AD. 32,45 mm (1,28 in) 26,9 mm
(1,06 in)
ECH. 32,45 mm (1,28 in) 26,9 mm
(1,06 in)
Longueur monté (soupape fermée) AD. 24,2 mm (0,95 in) ----
ECH. 24,2 mm (0,95 in) ----
Pression à la compression
(installé) AD. 138 à 158 N
(14,07 à 16,11 kg, 31,02 à 35,52 lb)----
ECH. 138 à 158 N
(14,07 à 16,11 kg, 31,02 à 35,52 lb)----
Limite d’inclinaison AD. ---- 2,5˚/1,4 mm
(2,5˚/0,06 in)
ECH. ---- 2,5˚/1,4 mm
(2,5˚/0,06 in)
Sens d’enroulement
(vue du dessus) AD. Dans le sens des aiguilles d’une
montre----
ECH. Dans le sens des aiguilles d’une
montre ---- Désignation Standard Limite
*

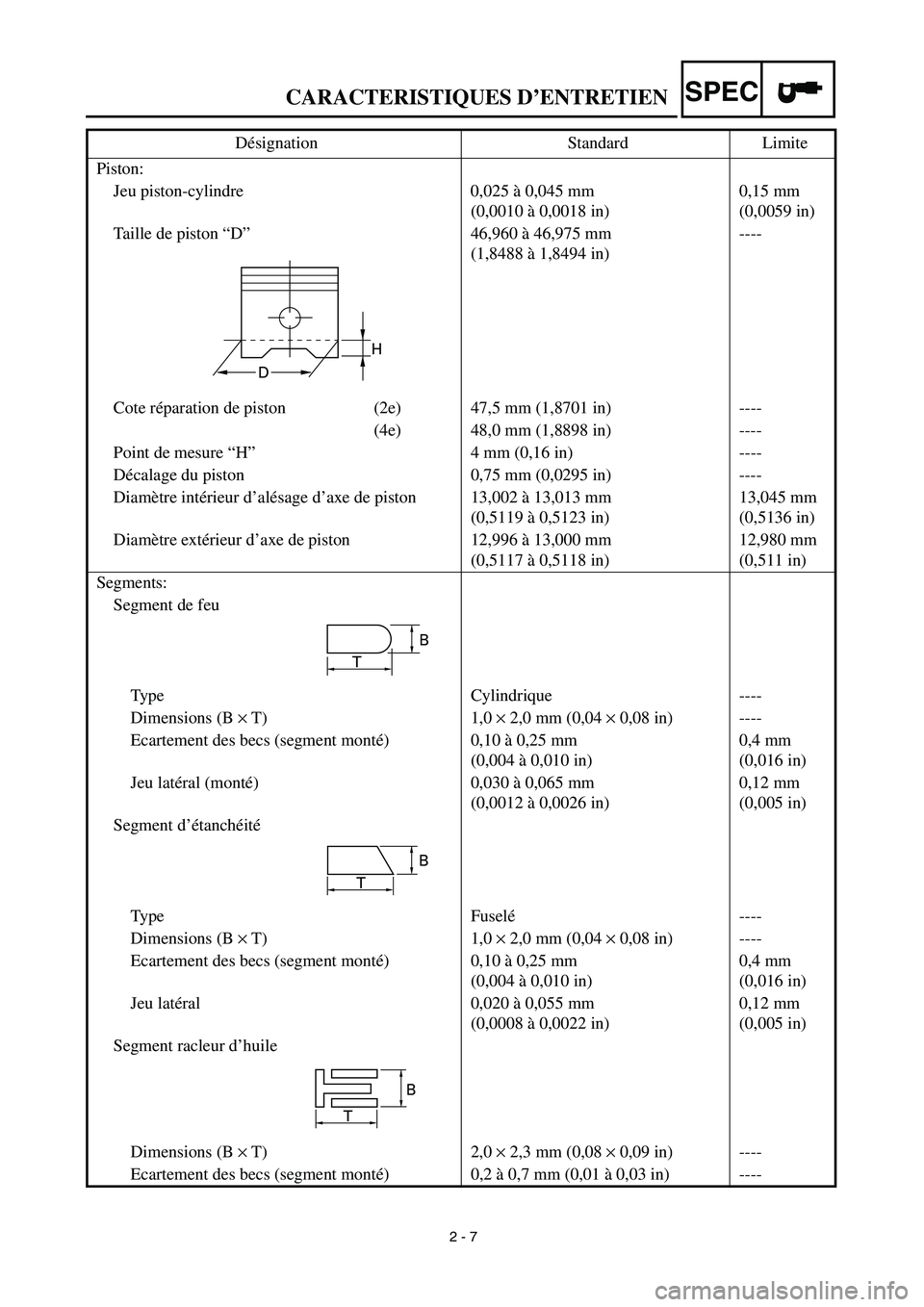

2 - 7
CARACTERISTIQUES D’ENTRETIEN
SPEC

Piston:
Jeu piston-cylindre 0,025 à 0,045 mm
(0,0010 à 0,0018 in)0,15 mm
(0,0059 in)
Taille de piston “D” 46,960 à 46,975 mm
(1,8488 à 1,8494 in)----
Cote réparation de piston (2e) 47,5 mm (1,8701 in) ----
(4e) 48,0 mm (1,8898 in) ----
Point de mesure “H” 4 mm (0,16 in) ----
Décalage du piston 0,75 mm (0,0295 in) ----
Diamètre intérieur d’alésage d’axe de piston 13,002 à 13,013 mm
(0,5119 à 0,5123 in)13,045 mm
(0,5136 in)
Diamètre extérieur d’axe de piston 12,996 à 13,000 mm
(0,5117 à 0,5118 in)12,980 mm
(0,511 in)
Segments:
Segment de feu
Type Cylindrique ----
Dimensions (B
×
T) 1,0
×
2,0 mm (0,04
×
0,08 in) ----
Ecartement des becs (segment monté) 0,10 à 0,25 mm
(0,004 à 0,010 in)0,4 mm
(0,016 in)
Jeu latéral (monté) 0,030 à 0,065 mm
(0,0012 à 0,0026 in)0,12 mm
(0,005 in)
Segment d’étanchéité
Type Fuselé----
Dimensions (B
×
T) 1,0
×
2,0 mm (0,04
×
0,08 in) ----
Ecartement des becs (segment monté) 0,10 à 0,25 mm
(0,004 à 0,010 in)0,4 mm
(0,016 in)
Jeu latéral 0,020 à 0,055 mm
(0,0008 à 0,0022 in)0,12 mm
(0,005 in)
Segment racleur d’huile
Dimensions (B
×
T) 2,0
×
2,3 mm (0,08
×
0,09 in) ----
Ecartement des becs (segment monté) 0,2 à 0,7 mm (0,01 à 0,03 in) ---- Désignation Standard Limite
H
D
T
B
B
T
B
T
