YAMAHA TTR90 2006 Owner's Guide

GEN
INFO
WICHTIGE INFORMATIONEN
VORBEREITUNG FÜR AUSBAU UND
ZERLEGUNG
1. Vor dem Ausbau oder Zerlegen der Bau-
teile und -gruppen sämtlichen Schmutz,
Schlamm, Staub und andere Fremdkörper
entfernen.
Vor dem Abspritzen des Fahrzeugs mit
Wasser folgende Bauteile entsprechend
abdecken.
Auspuffrohrmündung
2. Nur geeignete Werkzeuge und Reinigungs-
mittel verwenden. Siehe dazu den
Abschnitt “SPEZIALWERKZEUGE”.
3. Beim Zerlegen zusammengehörige Teile
immer gemeinsam ablegen. Dies gilt
besonders für Zahnräder, Zylinder, Kolben
und alle beweglichen Teile, die miteinander
arbeiten. Solche Baugruppen dürfen nur
komplett wieder verwendet oder ausge-
tauscht werden.
4. Alle ausgebauten Teile reinigen und in der
Reihenfolge des Ausbaus auf einer saube-
ren Unterlage ablegen. Dies gewährleistet
einen zügigen und korrekten Zusammen-
bau.
5. Feuer fern halten.

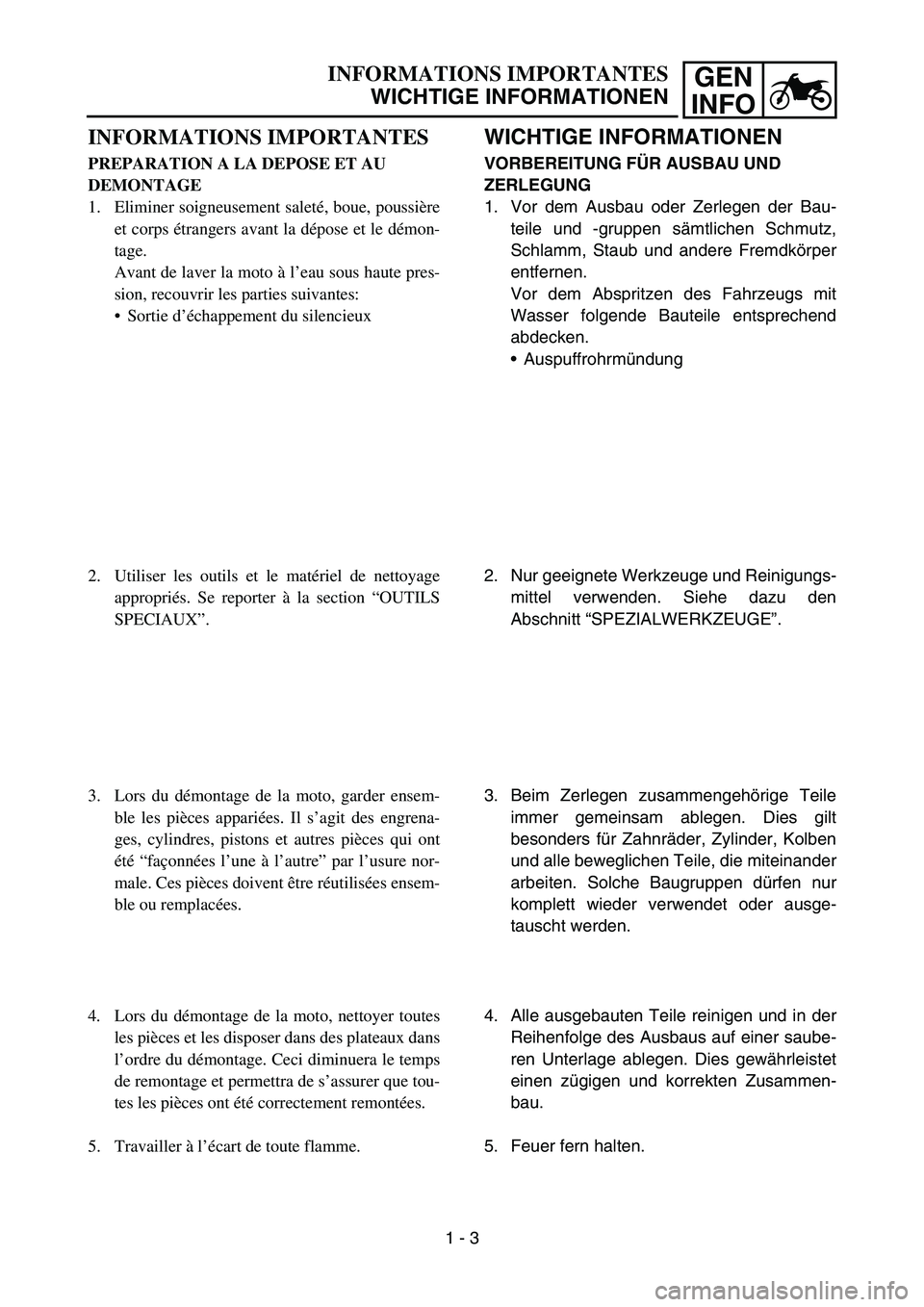

INFORMATIONS IMPORTANTES
WICHTIGE INFORMATIONEN
INFORMATIONS IMPORTANTES
PREPARATION A LA DEPOSE ET AU
DEMONTAGE
1. Eliminer soigneusement saleté, boue, poussière
et corps étrangers avant la dépose et le démon-
tage.
Avant de laver la moto à l’eau sous haute pres-
sion, recouvrir les parties suivantes:
Sortie d’échappement du silencieux
2. Utiliser les outils et le matériel de nettoyage
appropriés. Se reporter à la section “OUTILS
SPECIAUX”.
3. Lors du démontage de la moto, garder ensem-
ble les pièces appariées. Il s’agit des engrena-
ges, cylindres, pistons et autres pièces qui ont
été “façonnées l’une à l’autre” par l’usure nor-
male. Ces pièces doivent être réutilisées ensem-
ble ou remplacées.
4. Lors du démontage de la moto, nettoyer toutes
les pièces et les disposer dans des plateaux dans
l’ordre du démontage. Ceci diminuera le temps
de remontage et permettra de s’assurer que tou-
tes les pièces ont été correctement remontées.
5. Travailler à l’écart de toute flamme.
1 - 3

1 - 4
GEN
INFO

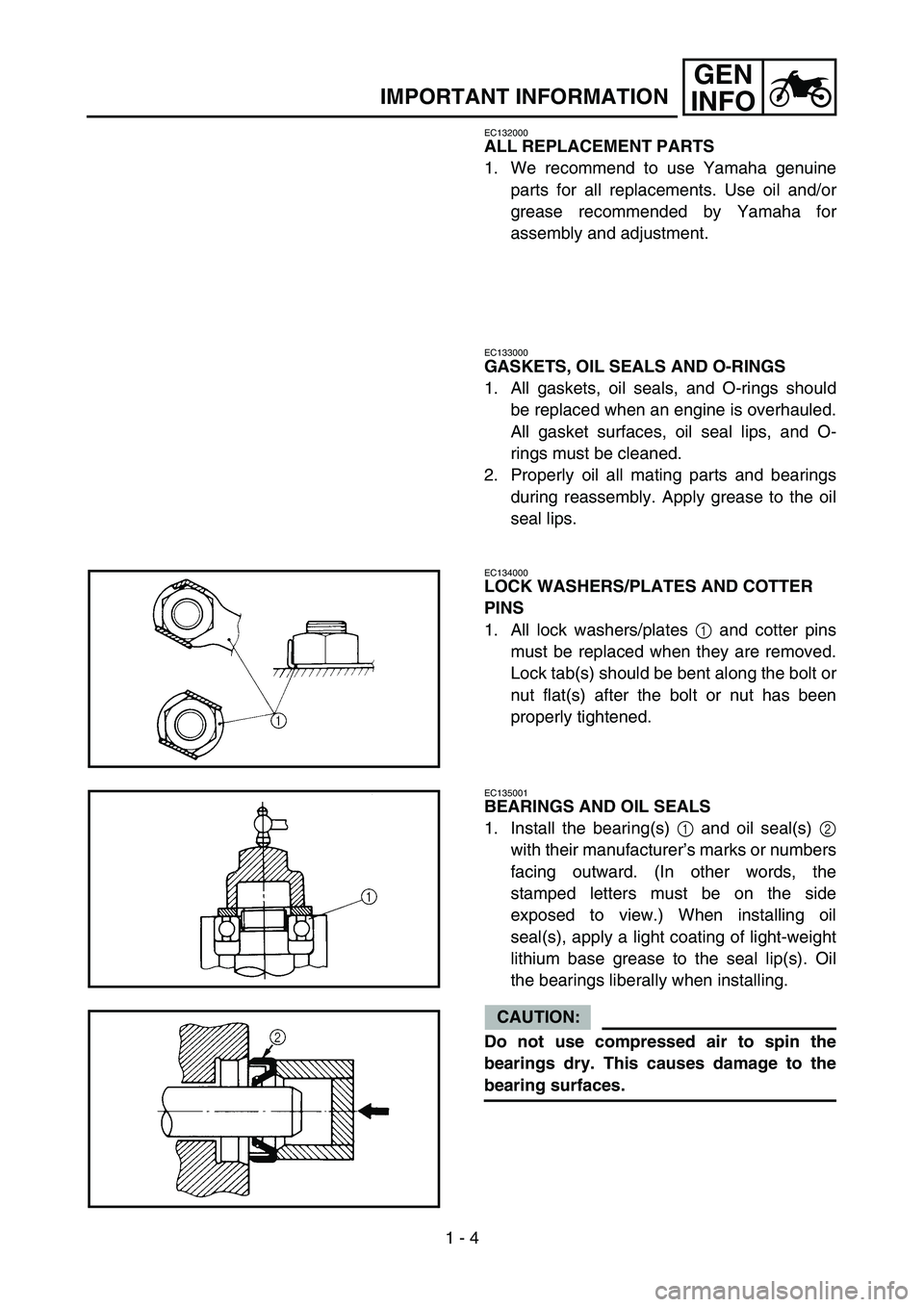

IMPORTANT INFORMATION
EC132000
ALL REPLACEMENT PARTS
1. We recommend to use Yamaha genuine
parts for all replacements. Use oil and/or
grease recommended by Yamaha for
assembly and adjustment.
EC133000
GASKETS, OIL SEALS AND O-RINGS
1. All gaskets, oil seals, and O-rings should
be replaced when an engine is overhauled.
All gasket surfaces, oil seal lips, and O-
rings must be cleaned.
2. Properly oil all mating parts and bearings
during reassembly. Apply grease to the oil
seal lips.
EC134000
LOCK WASHERS/PLATES AND COTTER
PINS
1. All lock washers/plates 1 and cotter pins
must be replaced when they are removed.
Lock tab(s) should be bent along the bolt or
nut flat(s) after the bolt or nut has been
properly tightened.
EC135001
BEARINGS AND OIL SEALS
1. Install the bearing(s) 1 and oil seal(s) 2
with their manufacturer’s marks or numbers
facing outward. (In other words, the
stamped letters must be on the side
exposed to view.) When installing oil
seal(s), apply a light coating of light-weight
lithium base grease to the seal lip(s). Oil
the bearings liberally when installing.
CAUTION:
Do not use compressed air to spin the
bearings dry. This causes damage to the
bearing surfaces.

GEN
INFO
ERSATZTEILE
1. Es wird empfohlen, nur Original-Ersatzteile
von Yamaha zu verwenden. Nur von
Yamaha empfohlene Schmiermittel ver-
wenden.
DICHTUNGEN, DICHTRINGE UND O-RINGE
1. Beim Überholen des Motors sind sämtliche
Dichtungen, Dichtringe und O-Ringe zu
erneuern. Alle Dichtflächen, Dichtlippen
und O-Ringe vor dem Zusammenbau säu-
bern.
2. Beim Zusammenbau alle beweglichen
Teile sowie Lager ölen. Alle Dichtlippen
einfetten.
SICHERUNGSSCHEIBEN, -BLECHE UND
SPLINTE
1. Sicherungsscheiben und -bleche 1 sowie
Splinte müssen nach dem Ausbau erneuert
werden. Sicherungslaschen und Splinten-
den werden nach dem vorschriftsmäßigen
Festziehen der Schraube bzw. Mutter
gegen die Schlüsselfläche der Schraube
bzw. Mutter hochgebogen.
LAGER UND DICHTRINGE
1. Lager 1 und Dichtringe 2 so einbauen,
dass die Herstellerbeschriftung oder Teile-
nummer sichtbar bleibt. (Die Beschriftung
muss also nach außen weisen.) Beim Ein-
bau von Dichtringen die Dichtlippen mit
einer dünnen Schicht leichten Lithiumsei-
fenfetts bestreichen. Lager beim Einbau
großzügig ölen.
ACHTUNG:
Lager niemals mit Druckluft behandeln.
Dies könnte die Lagerlaufflächen beschädi-
gen.

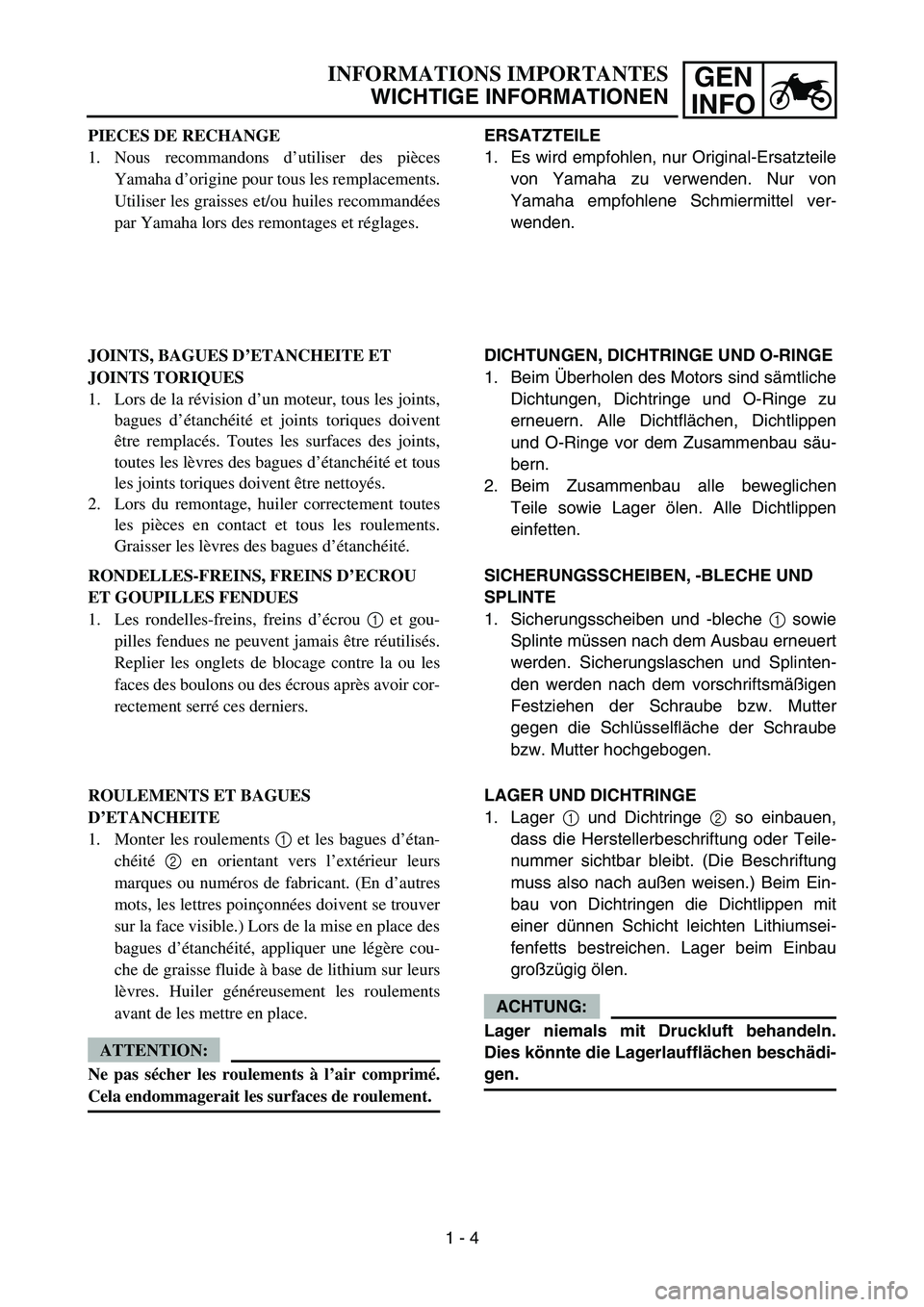

INFORMATIONS IMPORTANTES
WICHTIGE INFORMATIONEN
PIECES DE RECHANGE
1. Nous recommandons d’utiliser des pièces
Yamaha d’origine pour tous les remplacements.
Utiliser les graisses et/ou huiles recommandées
par Yamaha lors des remontages et réglages.
JOINTS, BAGUES D’ETANCHEITE ET
JOINTS TORIQUES
1. Lors de la révision d’un moteur, tous les joints,
bagues d’étanchéité et joints toriques doivent
être remplacés. Toutes les surfaces des joints,
toutes les lèvres des bagues d’étanchéité et tous
les joints toriques doivent être nettoyés.
2. Lors du remontage, huiler correctement toutes
les pièces en contact et tous les roulements.
Graisser les lèvres des bagues d’étanchéité.
RONDELLES-FREINS, FREINS D’ECROU
ET GOUPILLES FENDUES
1. Les rondelles-freins, freins d’écrou 1 et gou-
pilles fendues ne peuvent jamais être réutilisés.
Replier les onglets de blocage contre la ou les
faces des boulons ou des écrous après avoir cor-
rectement serré ces derniers.
ROULEMENTS ET BAGUES
D’ETANCHEITE
1. Monter les roulements 1 et les bagues d’étan-
chéité 2 en orientant vers l’extérieur leurs
marques ou numéros de fabricant. (En d’autres
mots, les lettres poinçonnées doivent se trouver
sur la face visible.) Lors de la mise en place des
bagues d’étanchéité, appliquer une légère cou-
che de graisse fluide à base de lithium sur leurs
lèvres. Huiler généreusement les roulements
avant de les mettre en place.
ATTENTION:
Ne pas sécher les roulements à l’air comprimé.
Cela endommagerait les surfaces de roulement.
1 - 4

1 - 5
GEN

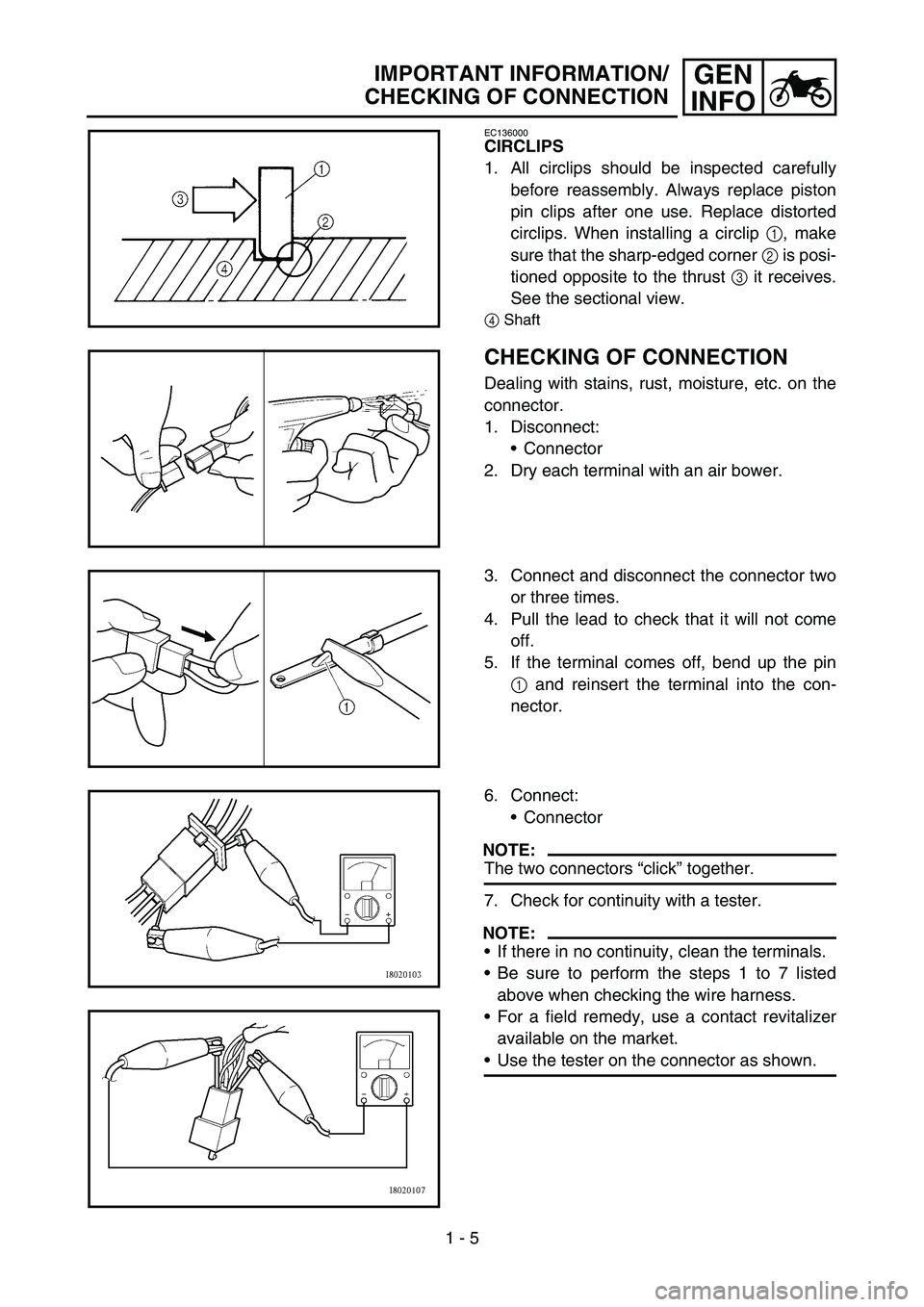

INFOIMPORTANT INFORMATION/
CHECKING OF CONNECTION
EC136000
CIRCLIPS
1. All circlips should be inspected carefully
before reassembly. Always replace piston
pin clips after one use. Replace distorted
circlips. When installing a circlip 1, make
sure that the sharp-edged corner 2 is posi-
tioned opposite to the thrust 3 it receives.
See the sectional view.
4Shaft
CHECKING OF CONNECTION
Dealing with stains, rust, moisture, etc. on the
connector.
1. Disconnect:
Connector
2. Dry each terminal with an air bower.
3. Connect and disconnect the connector two
or three times.
4. Pull the lead to check that it will not come
off.
5. If the terminal comes off, bend up the pin
1 and reinsert the terminal into the con-
nector.
6. Connect:
Connector
NOTE:
The two connectors “click” together.
7. Check for continuity with a tester.
NOTE:
If there in no continuity, clean the terminals.
Be sure to perform the steps 1 to 7 listed
above when checking the wire harness.
For a field remedy, use a contact revitalizer
available on the market.
Use the tester on the connector as shown.

GEN
INFO
SICHERUNGSRINGE
1. Sicherungsringe vor dem Wiedereinbau sorg-
fältig kontrollieren. Kolbenbolzen-Sicherungs-
ringe müssen nach jedem Ausbau erneuert
werden. Sicherungsringe bei Verformung
oder Beschädigung erneuern. Beim Einbau
eines Sicherungsringes 1 stets darauf ach-
ten, dass die scharfkantige Seite 2 den Ring
gegen die Druckrichtung 3 abstützt. Siehe
dazu die entsprechende Abbildung.
4Welle
KABELANSCHLÜSSE
KONTROLLIEREN
Sämtliche Steckverbinderkontakte und Kabel-
anschlüsse auf Flecke, Rost, Feuchtigkeit u. ä.
untersuchen.
1. Lösen:
Steckverbinder
2. Sämtliche Kontakte mit Druckluft trocken
blasen.
3. Steckverbinder zwei oder drei Mal trennen
und verbinden.
4. Kabel durch Ziehen auf festen Sitz prüfen.
5. Falls eine Anschlussklemme sich löst,
deren Stift 1 leicht hochbiegen und die
Anschlussklemme wieder einsetzen.
6. Anschließen:
Steckverbinder
HINWEIS:
Die Steckverbinder rasten hörbar ein.
7. Mit dem Taschen-Multimeter auf freien
Durchgang prüfen.
HINWEIS:
Ist ein Widerstand messbar, müssen die
Anschlussklemmen gereinigt werden.
Bei der Prüfung des Kabelbaums müssen
die Schritte 1 bis 7 befolgt werden.
Handelsübliches Kontaktspray sollte nur als
Notlösung verwendet werden.
Das Taschen-Multimeter wie in der Abbil-

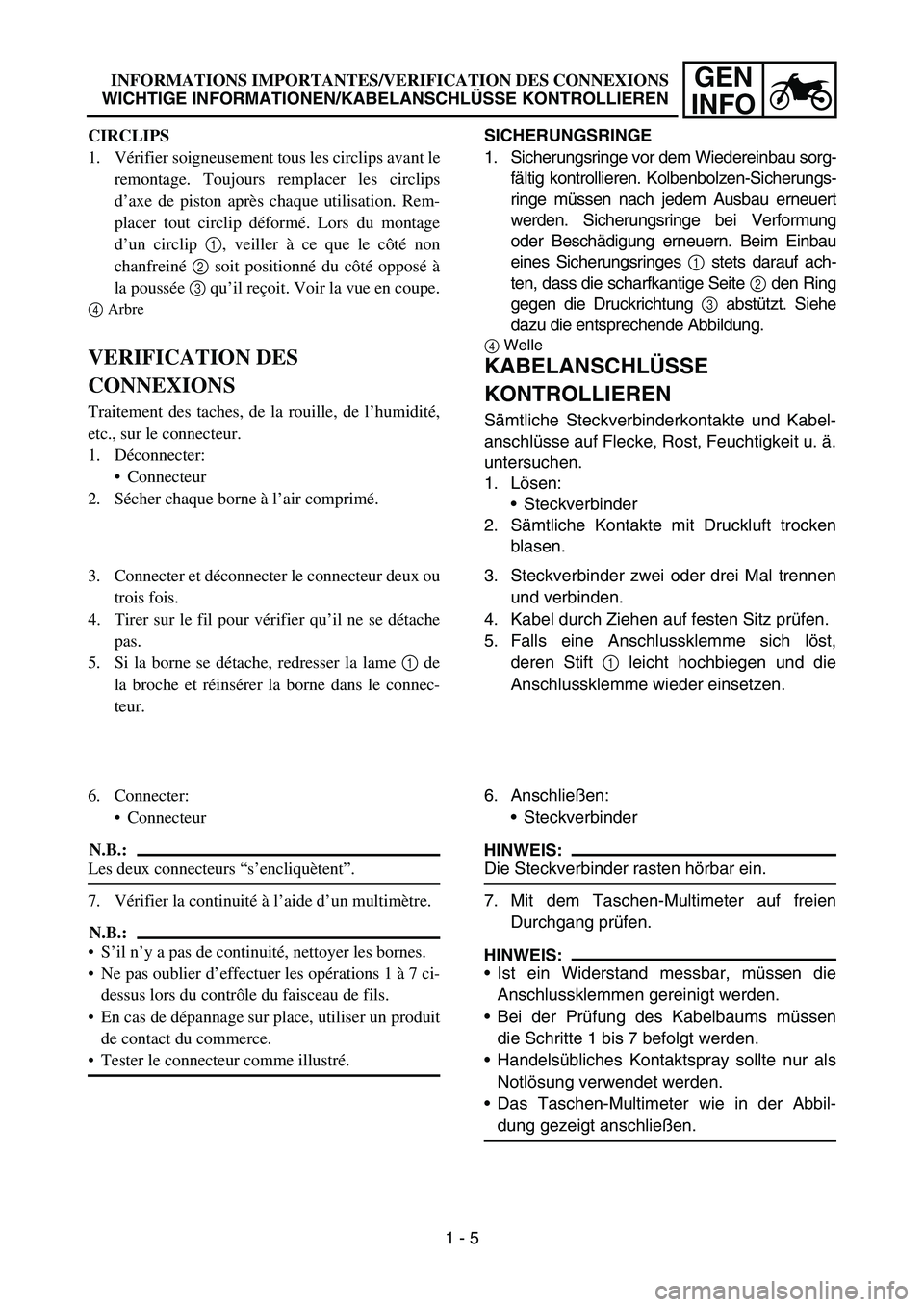

dung gezeigt anschließen. INFORMATIONS IMPORTANTES/VERIFICATION DES CONNEXIONS
WICHTIGE INFORMATIONEN/KABELANSCHLÜSSE KONTROLLIEREN
CIRCLIPS
1. Vérifier soigneusement tous les circlips avant le
remontage. Toujours remplacer les circlips
d’axe de piston après chaque utilisation. Rem-
placer tout circlip déformé. Lors du montage
d’un circlip 1, veiller à ce que le côté non
chanfreiné 2 soit positionné du côté opposé à
la poussée 3 qu’il reçoit. Voir la vue en coupe.
4Arbre
VERIFICATION DES
CONNEXIONS
Traitement des taches, de la rouille, de l’humidité,
etc., sur le connecteur.
1. Déconnecter:
Connecteur
2. Sécher chaque borne à l’air comprimé.
3. Connecter et déconnecter le connecteur deux ou
trois fois.
4. Tirer sur le fil pour vérifier qu’il ne se détache
pas.
5. Si la borne se détache, redresser la lame 1 de
la broche et réinsérer la borne dans le connec-
teur.
6. Connecter:
Connecteur
N.B.:
Les deux connecteurs “s’encliquètent”.
7. Vérifier la continuité à l’aide d’un multimètre.
N.B.:
S’il n’y a pas de continuité, nettoyer les bornes.
Ne pas oublier d’effectuer les opérations 1 à 7 ci-
dessus lors du contrôle du faisceau de fils.
En cas de dépannage sur place, utiliser un produit
de contact du commerce.
Tester le connecteur comme illustré.
1 - 5

GEN
INFO
1 - 6

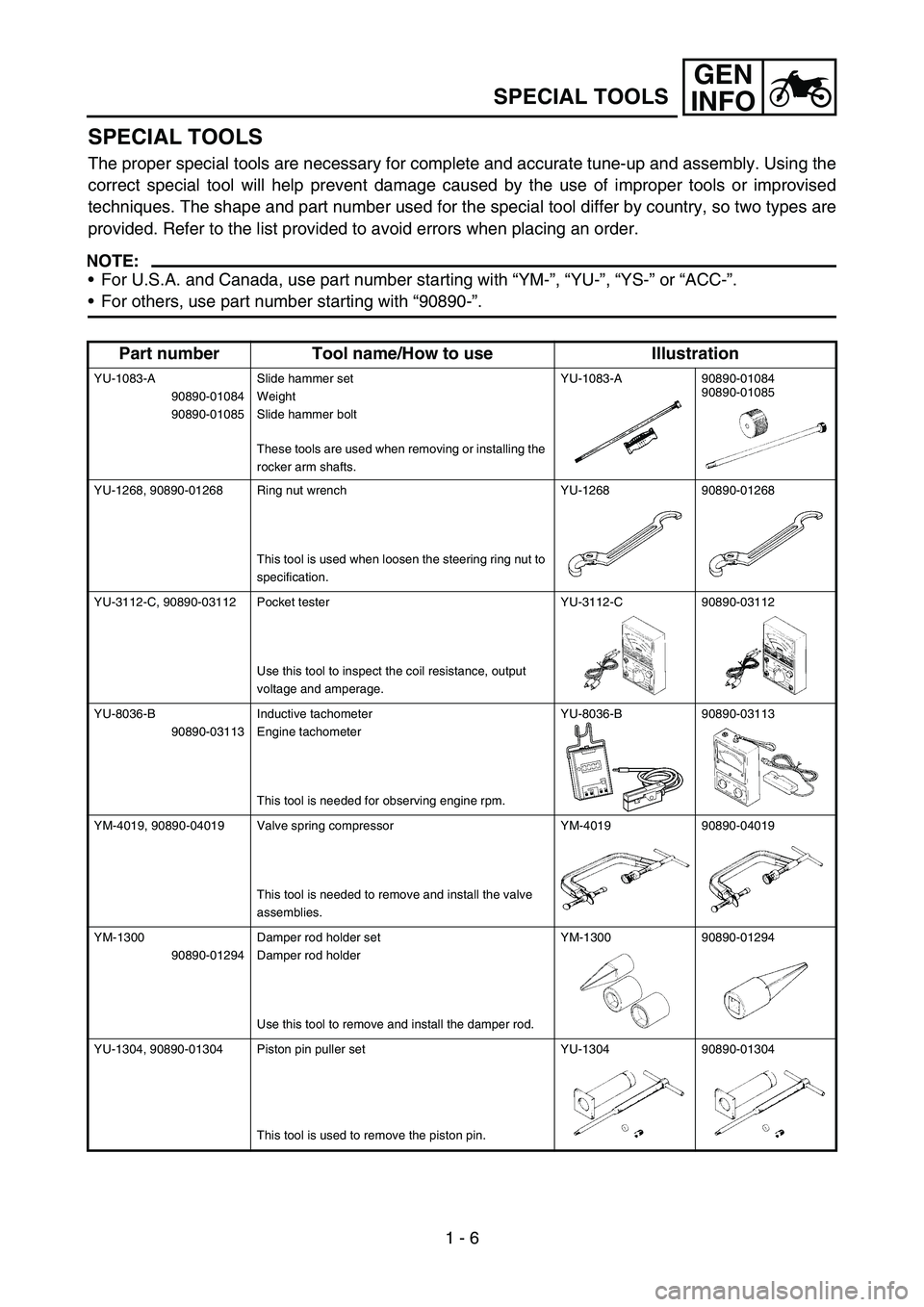

SPECIAL TOOLS
SPECIAL TOOLS
The proper special tools are necessary for complete and accurate tune-up and assembly. Using the
correct special tool will help prevent damage caused by the use of improper tools or improvised
techniques. The shape and part number used for the special tool differ by country, so two types are
provided. Refer to the list provided to avoid errors when placing an order.
NOTE:
For U.S.A. and Canada, use part number starting with “YM-”, “YU-”, “YS-” or “ACC-”.
For others, use part number starting with “90890-”.
Part number Tool name/How to use Illustration
YU-1083-A
90890-01084
90890-01085Slide hammer set
Weight
Slide hammer bolt
These tools are used when removing or installing the
rocker arm shafts.YU-1083-A 90890-01084
90890-01085
YU-1268, 90890-01268 Ring nut wrench
This tool is used when loosen the steering ring nut to
specification.YU-1268 90890-01268
YU-3112-C, 90890-03112 Pocket tester
Use this tool to inspect the coil resistance, output
voltage and amperage.YU-3112-C 90890-03112
YU-8036-B
90890-03113Inductive tachometer
Engine tachometer
This tool is needed for observing engine rpm.YU-8036-B 90890-03113
YM-4019, 90890-04019 Valve spring compressor
This tool is needed to remove and install the valve
assemblies.YM-4019 90890-04019
YM-1300
90890-01294Damper rod holder set
Damper rod holder
Use this tool to remove and install the damper rod.YM-1300 90890-01294
YU-1304, 90890-01304 Piston pin puller set
This tool is used to remove the piston pin.YU-1304 90890-01304

GEN
INFO
1 - 7

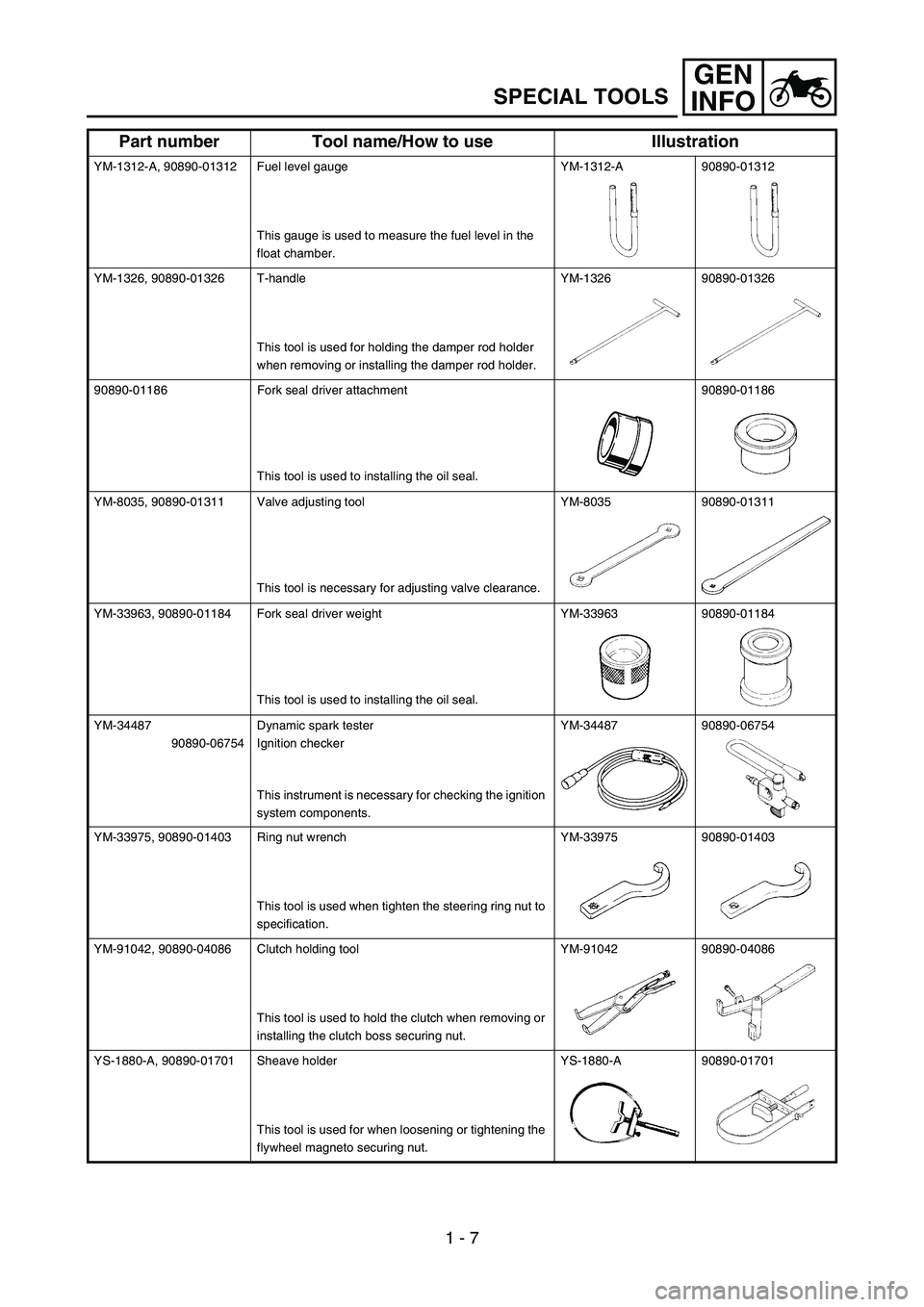

SPECIAL TOOLS
YM-1312-A, 90890-01312 Fuel level gauge
This gauge is used to measure the fuel level in the
float chamber.YM-1312-A 90890-01312
YM-1326, 90890-01326 T-handle
This tool is used for holding the damper rod holder
when removing or installing the damper rod holder.YM-1326 90890-01326
90890-01186 Fork seal driver attachment
This tool is used to installing the oil seal.90890-01186
YM-8035, 90890-01311 Valve adjusting tool
This tool is necessary for adjusting valve clearance.YM-8035 90890-01311
YM-33963, 90890-01184 Fork seal driver weight
This tool is used to installing the oil seal.YM-33963 90890-01184
YM-34487
90890-06754Dynamic spark tester
Ignition checker
This instrument is necessary for checking the ignition
system components.YM-34487 90890-06754
YM-33975, 90890-01403 Ring nut wrench
This tool is used when tighten the steering ring nut to
specification.YM-33975 90890-01403
YM-91042, 90890-04086 Clutch holding tool
This tool is used to hold the clutch when removing or
installing the clutch boss securing nut.YM-91042 90890-04086
YS-1880-A, 90890-01701 Sheave holder
This tool is used for when loosening or tightening the
flywheel magneto securing nut.YS-1880-A 90890-01701
Part number Tool name/How to use Illustration

GEN
INFO
1 - 8

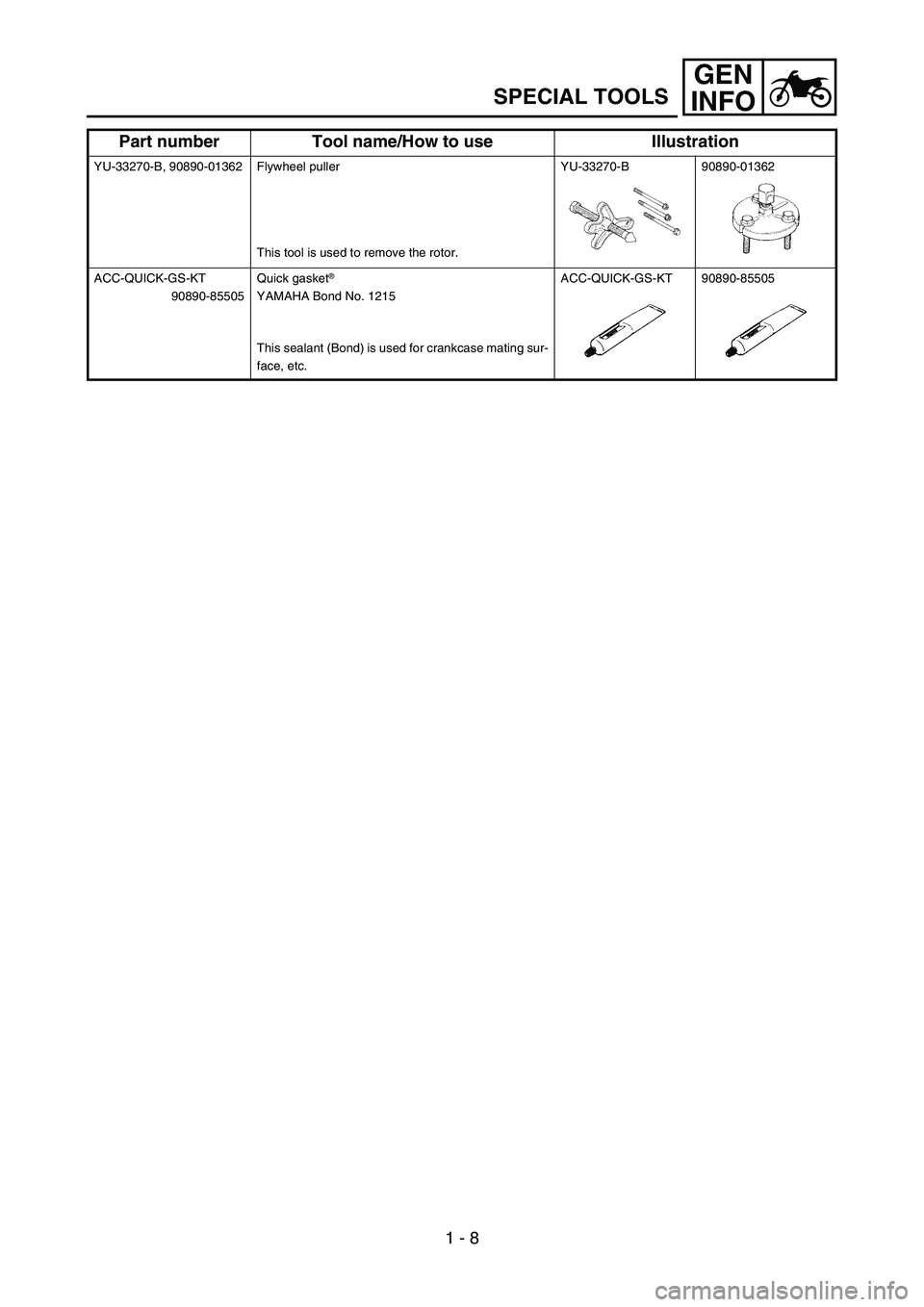

SPECIAL TOOLS
YU-33270-B, 90890-01362 Flywheel puller
This tool is used to remove the rotor.YU-33270-B 90890-01362
ACC-QUICK-GS-KT
90890-85505Quick gasket
®
YAMAHA Bond No. 1215
This sealant (Bond) is used for crankcase mating sur-
face, etc.ACC-QUICK-GS-KT 90890-85505
Part number Tool name/How to use Illustration

GEN
INFO

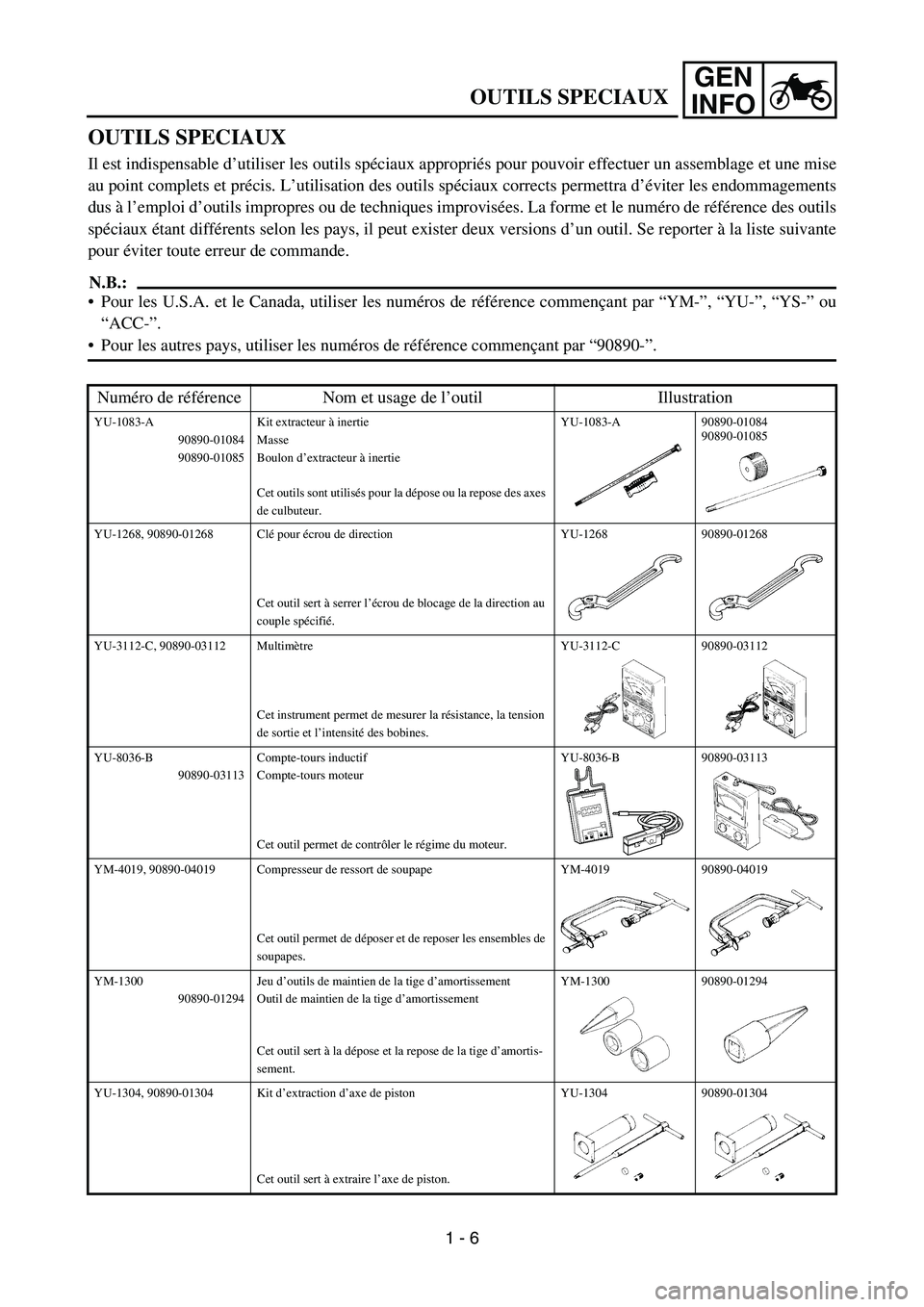

OUTILS SPECIAUX
OUTILS SPECIAUX
Il est indispensable d’utiliser les outils spéciaux appropriés pour pouvoir effectuer un assemblage et une mise
au point complets et précis. L’utilisation des outils spéciaux corrects permettra d’éviter les endommagements
dus à l’emploi d’outils impropres ou de techniques improvisées. La forme et le numéro de référence des outils
spéciaux étant différents selon les pays, il peut exister deux versions d’un outil. Se reporter à la liste suivante
pour éviter toute erreur de commande.
N.B.:
Pour les U.S.A. et le Canada, utiliser les numéros de référence commençant par “YM-”, “YU-”, “YS-” ou
“ACC-”.
Pour les autres pays, utiliser les numéros de référence commençant par “90890-”.
Numéro de référence Nom et usage de l’outil Illustration
YU-1083-A
90890-01084
90890-01085Kit extracteur à inertie
Masse
Boulon d’extracteur à inertie
Cet outils sont utilisés pour la dépose ou la repose des axes
de culbuteur.YU-1083-A 90890-01084
90890-01085
YU-1268, 90890-01268 Clé pour écrou de direction
Cet outil sert à serrer l’écrou de blocage de la direction au
couple spécifié.YU-1268 90890-01268
YU-3112-C, 90890-03112 Multimètre
Cet instrument permet de mesurer la résistance, la tension
de sortie et l’intensité des bobines.YU-3112-C 90890-03112
YU-8036-B
90890-03113Compte-tours inductif
Compte-tours moteur
Cet outil permet de contrôler le régime du moteur.YU-8036-B 90890-03113
YM-4019, 90890-04019 Compresseur de ressort de soupape
Cet outil permet de déposer et de reposer les ensembles de
soupapes.YM-4019 90890-04019
YM-1300
90890-01294Jeu d’outils de maintien de la tige d’amortissement
Outil de maintien de la tige d’amortissement
Cet outil sert à la dépose et la repose de la tige d’amortis-
sement.YM-1300 90890-01294
YU-1304, 90890-01304 Kit d’extraction d’axe de piston
Cet outil sert à extraire l’axe de piston.YU-1304 90890-01304
1 - 6

GEN
INFO

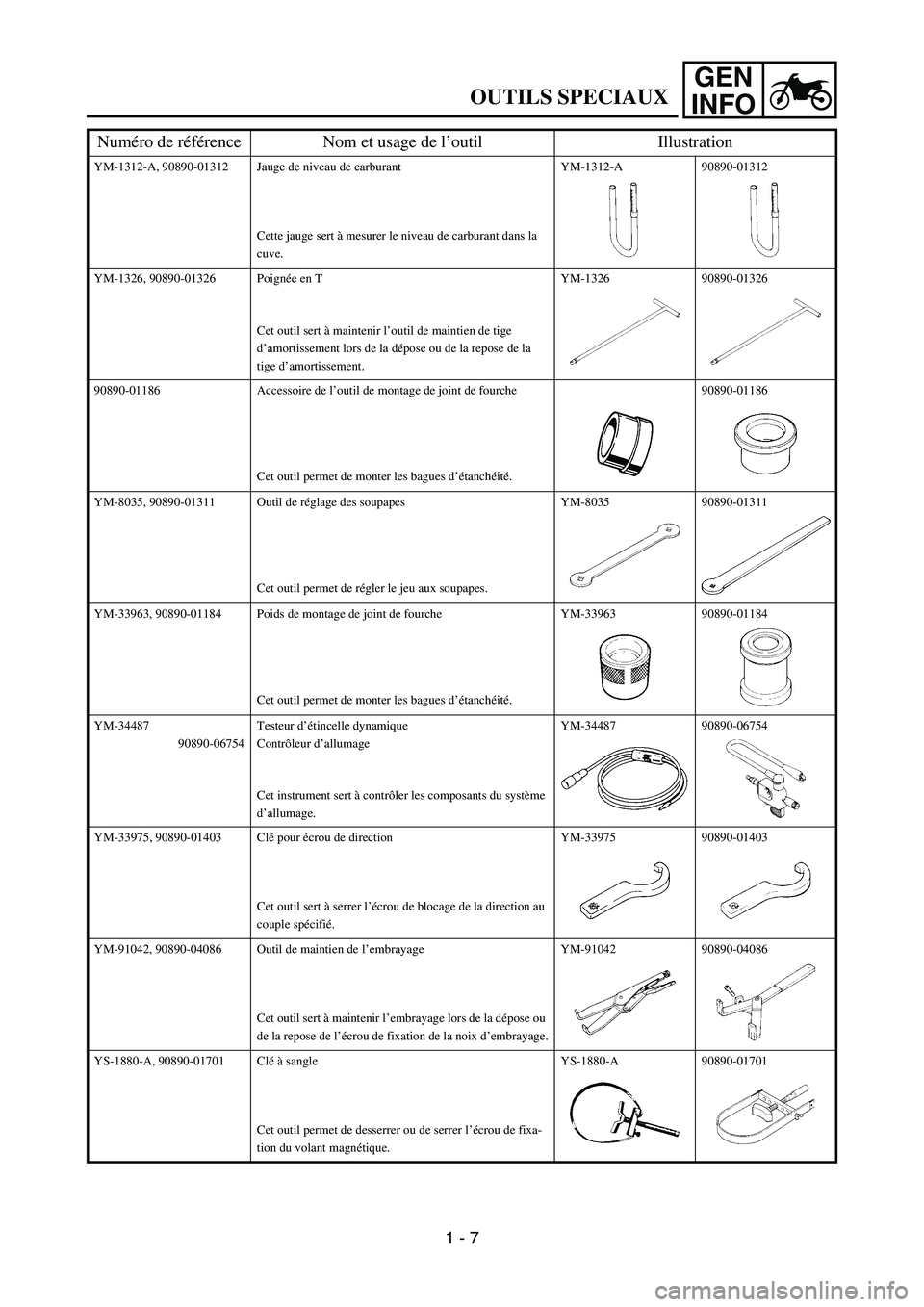

OUTILS SPECIAUX
YM-1312-A, 90890-01312 Jauge de niveau de carburant
Cette jauge sert à mesurer le niveau de carburant dans la
cuve.YM-1312-A 90890-01312
YM-1326, 90890-01326 Poignée en T
Cet outil sert à maintenir l’outil de maintien de tige
d’amortissement lors de la dépose ou de la repose de la
tige d’amortissement.YM-1326 90890-01326
90890-01186 Accessoire de l’outil de montage de joint de fourche
Cet outil permet de monter les bagues d’étanchéité.90890-01186
YM-8035, 90890-01311 Outil de réglage des soupapes
Cet outil permet de régler le jeu aux soupapes.YM-8035 90890-01311
YM-33963, 90890-01184 Poids de montage de joint de fourche
Cet outil permet de monter les bagues d’étanchéité.YM-33963 90890-01184
YM-34487
90890-06754Testeur d’étincelle dynamique
Contrôleur d’allumage
Cet instrument sert à contrôler les composants du système
d’allumage.YM-34487 90890-06754
YM-33975, 90890-01403 Clé pour écrou de direction
Cet outil sert à serrer l’écrou de blocage de la direction au
couple spécifié.YM-33975 90890-01403
YM-91042, 90890-04086 Outil de maintien de l’embrayage
Cet outil sert à maintenir l’embrayage lors de la dépose ou
de la repose de l’écrou de fixation de la noix d’embrayage.YM-91042 90890-04086
YS-1880-A, 90890-01701 Clé à sangle
Cet outil permet de desserrer ou de serrer l’écrou de fixa-
tion du volant magnétique.YS-1880-A 90890-01701
Numéro de référence Nom et usage de l’outil Illustration
1 - 7
