YAMAHA TZR50 2010 Instructieboekje (in Dutch)

ITEM CONTROLES PAGINA


het hydraulisch systeem te ontluchten.

Achterrem 6-21, 6-22


voorgeschreven niveau.


Koppeling
6-19



Gasgreep
6-17, 6-26
stellen, en de kabel en het kabelhuis te smeren.
Bedieningskabels
6-26

Aandrijfketting
6-24, 6-25


Wielen en banden
6-17, 6-19

Rem- en schakelpedalen
6-27
Rem- en koppelingshendels
6-27
Zijstandaard
6-28
VOOR UW VEILIGHEID – CONTROLES VOOR HET RIJDEN
4-3
4
5WX-F819D-D3:5WX-F819D-D3 24/11/08 14:46 Página 31

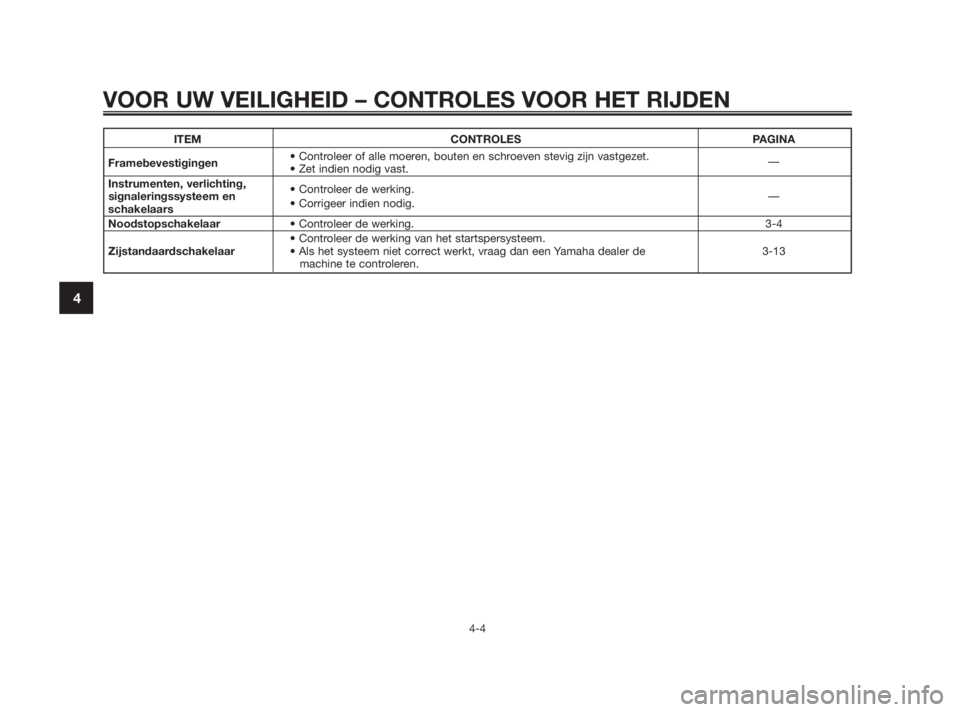

ITEM CONTROLES PAGINA
Framebevestigingen • Controleer of alle moeren, bouten en schroeven stevig zijn vastgezet.
• Zet indien nodig vast. —
Instrumenten, verlichting, • Controleer de werking.
signaleringssysteem en —
schakelaars• Corrigeer indien nodig.
Noodstopschakelaar
• Controleer de werking. 3-4
• Controleer de werking van het startspersysteem.
Zijstandaardschakelaar • Als het systeem niet correct werkt, vraag dan een Yamaha dealer de 3-13
machine te controleren.
VOOR UW VEILIGHEID – CONTROLES VOOR HET RIJDEN
4-4
4

5WX-F819D-D3 27/11/08 06:12 Página 32

DAU15951
Lees de gebruikershandleiding zorgvuldig
door om u vertrouwd te maken met alle
bedieningselementen. Als u de werking
van een functie of bedieningselement niet
begrijpt, vraag dan uw Yamaha dealer om
uitleg.
DWA10271
Een onvoldoende vertrouwdheid met
de bedieningselementen kan leiden tot
verlies van de controle, met mogelijk
een ongeval of letsel tot gevolg.
DAU16053
Starten van een koude motor
Door het startspersysteem is starten alle-
en mogelijk als aan een van de volgende
voorwaarden is voldaan:
De versnellingsbak staat in de vrijs-
tand.
De versnellingsbak staat in een vers-
nelling geschakeld terwijl de koppe-
lingshendel is ingetrokken en de zijs-
tandaard is opgeklapt.
Zie pagina 3-13 voor meer informatie.
1. Draai de hendel van de brandstofkra-
an naar “ON”.
2. Draai de contactsleutel naar “ ” en
controleer of de noodstopschakelaar
op “ ” is gezet.
3. Schakel de versnellingsbak in de
vrijstand. (Zie pagina 5-2.) Het vrijs-
tandcontrolelampje moet gaan bran-
den. Als dit niet gebeurt, vraag dan
een Yamaha dealer het elektrische
circuit na te kijken.
4. Zet de choke aan en draai de gas-
greep helemaal dicht. (Zie pagina
3-11).
5. Start de motor door de startknop in
te drukken.Als de motor niet wil starten, laat dan
de startknop los, wacht een paar
seconden en probeer het dan
opnieuw. Iedere startpoging moet zo
kort mogelijk duren om de accu te
sparen. Laat de startmotor nooit lan-
ger dan tien seconden achtereen
draaien.
6. Zet na het starten van de motor de
starter (choke) tot halverwege terug.
LET OP: Trek voor een maximale
levensduur van de motor nooit
hard op als de motor koud is!
[DCA11041]
7. Zet de choke uit zodra de motor
warm is.
OPMERKING
De motor is warm wanneer deze normaal
reageert op de gasbediening terwijl de
choke uit is gezet.
WAARSCHUWING
GEBRUIK EN BELANGRIJKE RIJ-INFORMATIE
5-1
5
5WX-F819D-D3:5WX-F819D-D3 24/11/08 14:46 Página 33

DAU16640
Starten van een warme motor
Volg dezelfde procedure als bij starten van
een koude motor, alleen is het gebruik van
de choke niet nodig als de motor warm is.
DAU16671

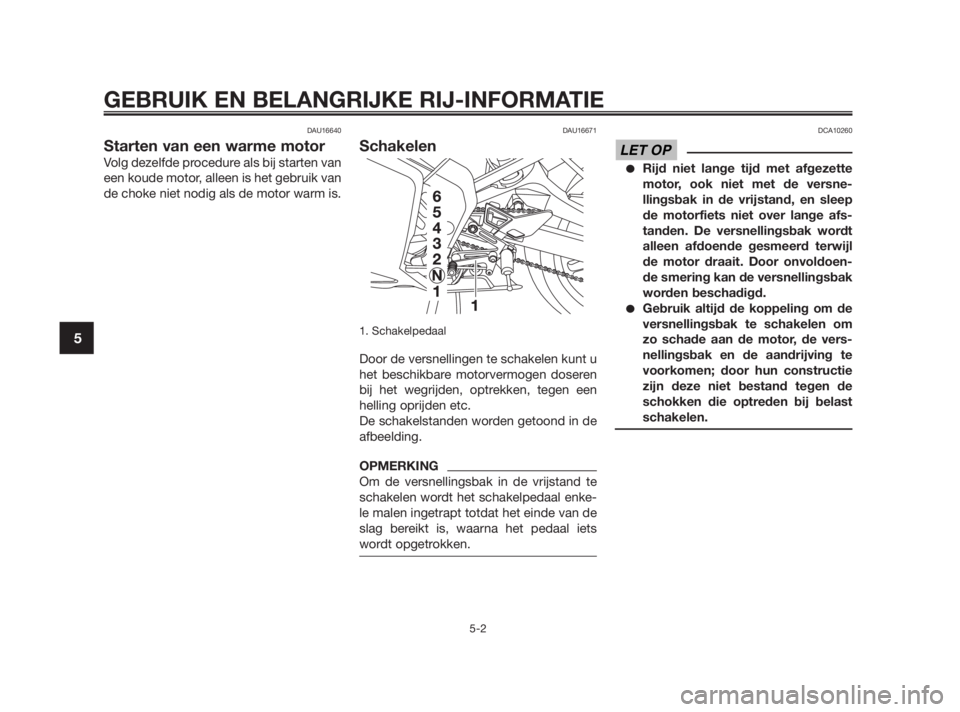

Schakelen
1. Schakelpedaal
Door de versnellingen te schakelen kunt u
het beschikbare motorvermogen doseren
bij het wegrijden, optrekken, tegen een
helling oprijden etc.
De schakelstanden worden getoond in de
afbeelding.
OPMERKING
Om de versnellingsbak in de vrijstand te
schakelen wordt het schakelpedaal enke-
le malen ingetrapt totdat het einde van de
slag bereikt is, waarna het pedaal iets
wordt opgetrokken.
DCA10260
Rijd niet lange tijd met afgezette
motor, ook niet met de versne-
llingsbak in de vrijstand, en sleep
de motorfiets niet over lange afs-
tanden. De versnellingsbak wordt
alleen afdoende gesmeerd terwijl
de motor draait. Door onvoldoen-
de smering kan de versnellingsbak
worden beschadigd.
Gebruik altijd de koppeling om de
versnellingsbak te schakelen om
zo schade aan de motor, de vers-
nellingsbak en de aandrijving te
voorkomen; door hun constructie
zijn deze niet bestand tegen de
schokken die optreden bij belast
schakelen.
LET OP
GEBRUIK EN BELANGRIJKE RIJ-INFORMATIE
5-2
5
5WX-F819D-D3:5WX-F819D-D3 24/11/08 14:46 Página 34

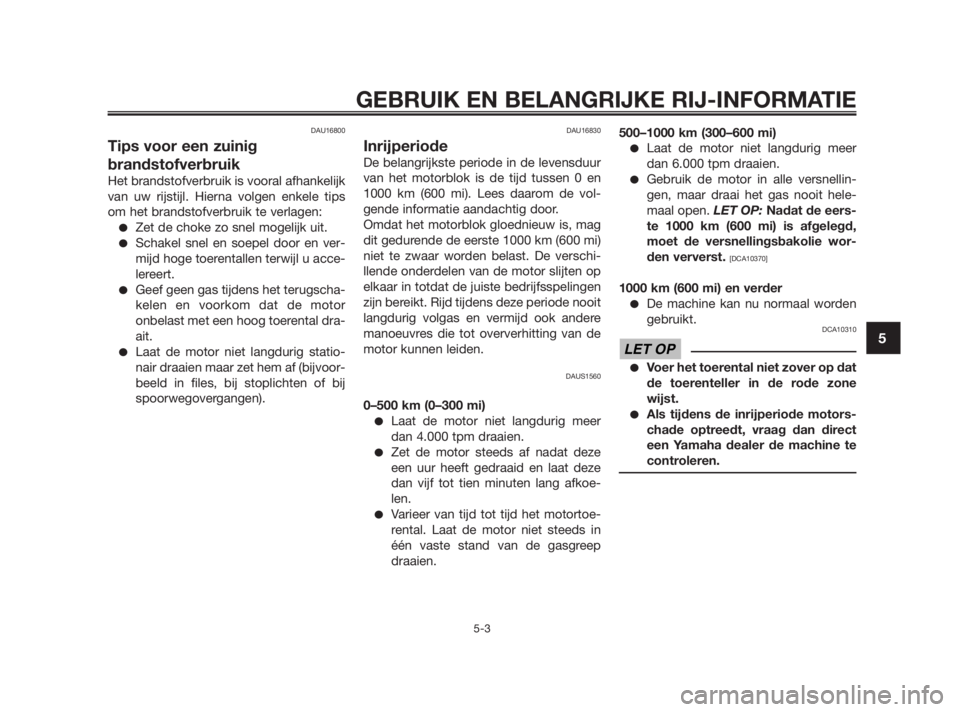

DAU16800
Tips voor een zuinig
brandstofverbruik
Het brandstofverbruik is vooral afhankelijk
van uw rijstijl. Hierna volgen enkele tips
om het brandstofverbruik te verlagen:
Zet de choke zo snel mogelijk uit.
Schakel snel en soepel door en ver-
mijd hoge toerentallen terwijl u acce-
lereert.
Geef geen gas tijdens het terugscha-
kelen en voorkom dat de motor
onbelast met een hoog toerental dra-
ait.
Laat de motor niet langdurig statio-
nair draaien maar zet hem af (bijvoor-
beeld in files, bij stoplichten of bij
spoorwegovergangen).
DAU16830
Inrijperiode
De belangrijkste periode in de levensduur
van het motorblok is de tijd tussen 0 en
1000 km (600 mi). Lees daarom de vol-
gende informatie aandachtig door.
Omdat het motorblok gloednieuw is, mag
dit gedurende de eerste 1000 km (600 mi)
niet te zwaar worden belast. De verschi-
llende onderdelen van de motor slijten op
elkaar in totdat de juiste bedrijfsspelingen
zijn bereikt. Rijd tijdens deze periode nooit
langdurig volgas en vermijd ook andere
manoeuvres die tot oververhitting van de
motor kunnen leiden.
DAUS1560
0–500 km (0–300 mi)
Laat de motor niet langdurig meer
dan 4.000 tpm draaien.
Zet de motor steeds af nadat deze
een uur heeft gedraaid en laat deze
dan vijf tot tien minuten lang afkoe-
len.
Varieer van tijd tot tijd het motortoe-
rental. Laat de motor niet steeds in
één vaste stand van de gasgreep
draaien.500–1000 km (300–600 mi)
Laat de motor niet langdurig meer
dan 6.000 tpm draaien.
Gebruik de motor in alle versnellin-
gen, maar draai het gas nooit hele-
maal open. LET OP: Nadat de eers-
te 1000 km (600 mi) is afgelegd,
moet de versnellingsbakolie wor-
den ververst.
[DCA10370]
1000 km (600 mi) en verder
De machine kan nu normaal worden
gebruikt.
DCA10310
Voer het toerental niet zover op dat
de toerenteller in de rode zone
wijst.
Als tijdens de inrijperiode motors-
chade optreedt, vraag dan direct
een Yamaha dealer de machine te
controleren.
LET OP
GEBRUIK EN BELANGRIJKE RIJ-INFORMATIE
5-3
5
5WX-F819D-D3:5WX-F819D-D3 24/11/08 14:46 Página 35

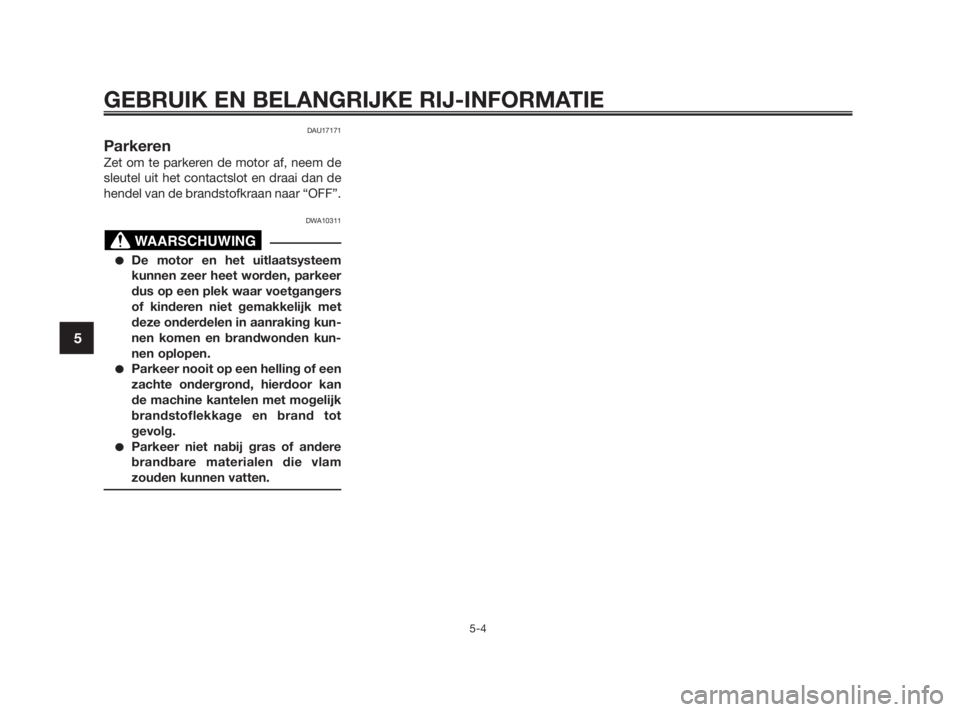

DAU17171
Parkeren
Zet om te parkeren de motor af, neem de
sleutel uit het contactslot en draai dan de
hendel van de brandstofkraan naar “OFF”.
DWA10311
De motor en het uitlaatsysteem
kunnen zeer heet worden, parkeer
dus op een plek waar voetgangers
of kinderen niet gemakkelijk met
deze onderdelen in aanraking kun-
nen komen en brandwonden kun-
nen oplopen.
Parkeer nooit op een helling of een
zachte ondergrond, hierdoor kan
de machine kantelen met mogelijk
brandstoflekkage en brand tot
gevolg.
Parkeer niet nabij gras of andere
brandbare materialen die vlam
zouden kunnen vatten.
WAARSCHUWING
GEBRUIK EN BELANGRIJKE RIJ-INFORMATIE
5-4
5
5WX-F819D-D3:5WX-F819D-D3 24/11/08 14:46 Página 36

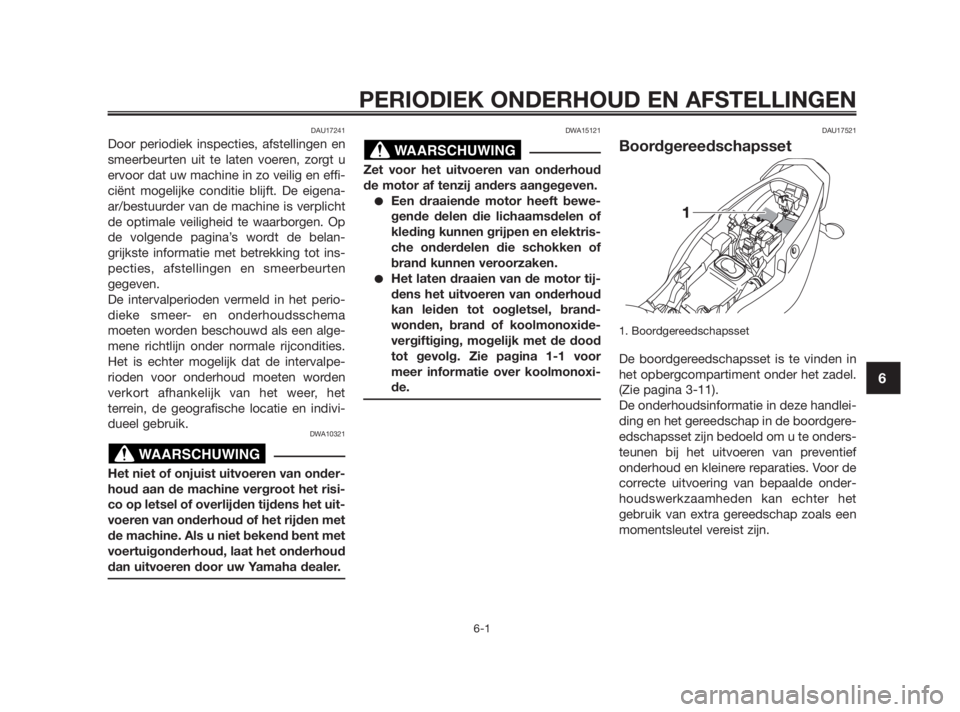

DAU17241
Door periodiek inspecties, afstellingen en
smeerbeurten uit te laten voeren, zorgt u
ervoor dat uw machine in zo veilig en effi-
ciënt mogelijke conditie blijft. De eigena-
ar/bestuurder van de machine is verplicht
de optimale veiligheid te waarborgen. Op
de volgende pagina’s wordt de belan-
grijkste informatie met betrekking tot ins-
pecties, afstellingen en smeerbeurten
gegeven.
De intervalperioden vermeld in het perio-
dieke smeer- en onderhoudsschema
moeten worden beschouwd als een alge-
mene richtlijn onder normale rijcondities.
Het is echter mogelijk dat de intervalpe-
rioden voor onderhoud moeten worden
verkort afhankelijk van het weer, het
terrein, de geografische locatie en indivi-
dueel gebruik.
DWA10321
Het niet of onjuist uitvoeren van onder-
houd aan de machine vergroot het risi-
co op letsel of overlijden tijdens het uit-
voeren van onderhoud of het rijden met
de machine. Als u niet bekend bent met
voertuigonderhoud, laat het onderhoud
dan uitvoeren door uw Yamaha dealer.
DWA15121
Zet voor het uitvoeren van onderhoud
de motor af tenzij anders aangegeven.
Een draaiende motor heeft bewe-
gende delen die lichaamsdelen of
kleding kunnen grijpen en elektris-
che onderdelen die schokken of
brand kunnen veroorzaken.
Het laten draaien van de motor tij-
dens het uitvoeren van onderhoud
kan leiden tot oogletsel, brand-
wonden, brand of koolmonoxide-
vergiftiging, mogelijk met de dood
tot gevolg. Zie pagina 1-1 voor
meer informatie over koolmonoxi-
de.
DAU17521
Boordgereedschapsset
1. Boordgereedschapsset
De boordgereedschapsset is te vinden in
het opbergcompartiment onder het zadel.
(Zie pagina 3-11).
De onderhoudsinformatie in deze handlei-
ding en het gereedschap in de boordgere-
edschapsset zijn bedoeld om u te onders-
teunen bij het uitvoeren van preventief
onderhoud en kleinere reparaties. Voor de
correcte uitvoering van bepaalde onder-
houdswerkzaamheden kan echter het
gebruik van extra gereedschap zoals een
momentsleutel vereist zijn.
WAARSCHUWING
WAARSCHUWING
PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-1
6
5WX-F819D-D3:5WX-F819D-D3 24/11/08 14:46 Página 37

OPMERKING
Laat een Yamaha dealer onderhoud
verrichten als u niet beschikt over het
gereedschap of de ervaring die voor
bepaalde werkzaamheden vereist zijn.
PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-2
6
5WX-F819D-D3:5WX-F819D-D3 24/11/08 14:46 Página 38

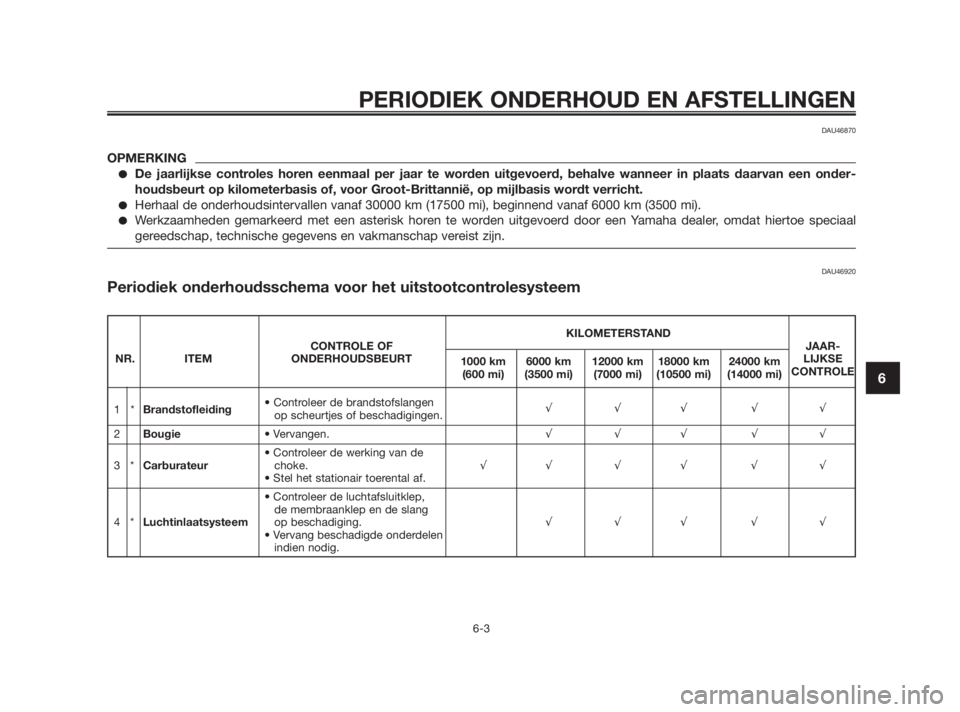

DAU46870
OPMERKING
De jaarlijkse controles horen eenmaal per jaar te worden uitgevoerd, behalve wanneer in plaats daarvan een onder-
houdsbeurt op kilometerbasis of, voor Groot-Brittannië, op mijlbasis wordt verricht.
Herhaal de onderhoudsintervallen vanaf 30000 km (17500 mi), beginnend \
vanaf 6000 km (3500 mi).
Werkzaamheden gemarkeerd met een asterisk horen te worden uitgevoerd door een Yamaha dealer, omdat hiertoe speciaal
gereedschap, technische gegevens en vakmanschap vereist zijn.
DAU46920
Periodiek onderhoudsschema voor het uitstootcontrolesysteem
PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-3
6
KILOMETERSTAND
CONTROLE OF JAAR-
NR. ITEM ONDERHOUDSBEURT 1000 km 6000 km 12000 km 18000 km 24000 kmLIJKSE
(600 mi) (3500 mi) (7000 mi) (10500 mi) (14000 mi)CONTROLE
1* Brandstofleiding • Controleer de brandstofslangen
op scheurtjes of beschadigingen. √√√ √√
2
Bougie • Vervangen. √√√ √√
• Controleer de werking van de
3* Carburateur choke. √√ √ √ √ √
• Stel het stationair toerental af.
• Controleer de luchtafsluitklep,
de membraanklep en de slang
4* Luchtinlaatsysteem op beschadiging. √√√ √√
• Vervang beschadigde onderdelen indien nodig.

5WX-F819D-D3 27/11/08 06:13 Página 39

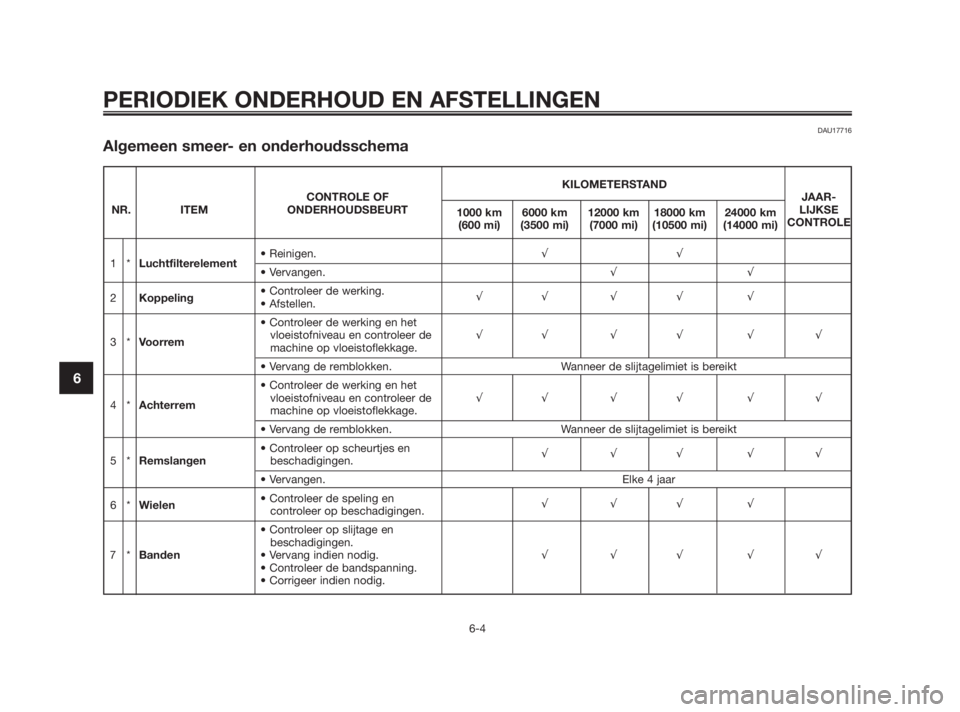

DAU17716
Algemeen smeer- en onderhoudsschema
PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-4
6
KILOMETERSTAND
CONTROLE OF JAAR-
NR. ITEM ONDERHOUDSBEURT 1000 km 6000 km 12000 km 18000 km 24000 kmLIJKSE
(600 mi) (3500 mi) (7000 mi) (10500 mi) (14000 mi)CONTROLE
1*
Luchtfilterelement • Reinigen.
√√• Vervangen. √√
2 Koppeling • Controleer de werking.
• Afstellen. √√ √ √ √
• Controleer de werking en het

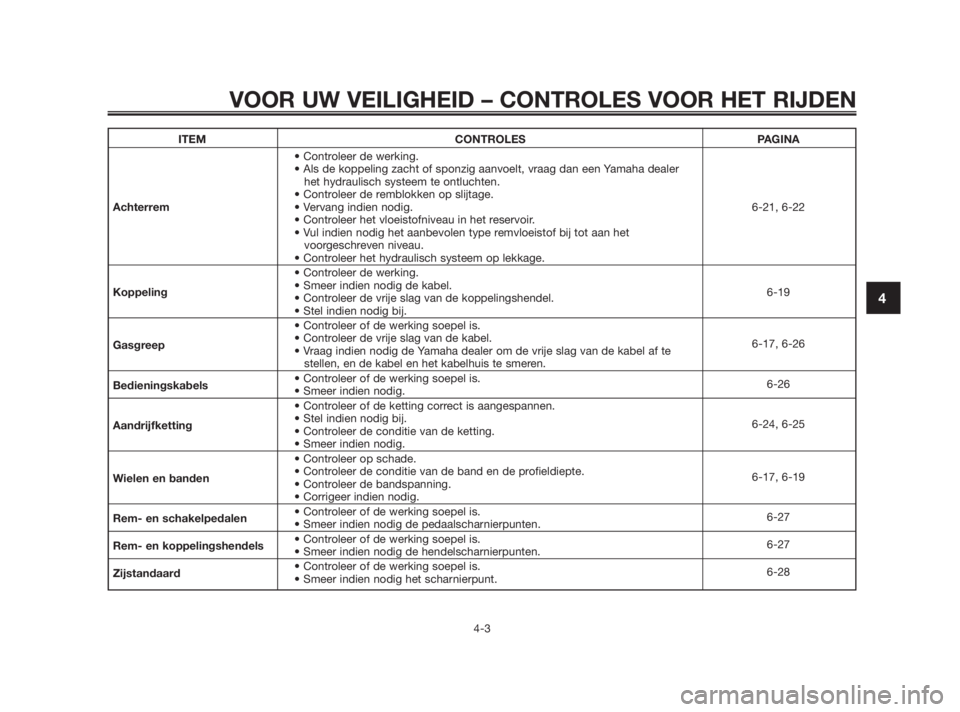

3* Voorrem vloeistofniveau en controleer de
√√ √ √ √ √
machine op vloeistoflekkage.
• Vervang de remblokken. Wanneer de slijtagelimiet is bereikt
• Controleer de werking en het
4* Achterrem vloeistofniveau en controleer de
√√ √ √ √ √
machine op vloeistoflekkage.
• Vervang de remblokken. Wanneer de slijtagelimiet is bereikt
• Controleer op scheurtjes en
5*Remslangen beschadigingen. √√√ √√
• Vervangen. Elke 4 jaar
6* Wielen • Controleer de speling en
controleer op beschadigingen. √√√ √
• Controleer op slijtage en beschadigingen.
7* Banden • Vervang indien nodig. √√√ √√
• Controleer de bandspanning.
• Corrigeer indien nodig.

5WX-F819D-D3 27/11/08 06:14 Página 40
