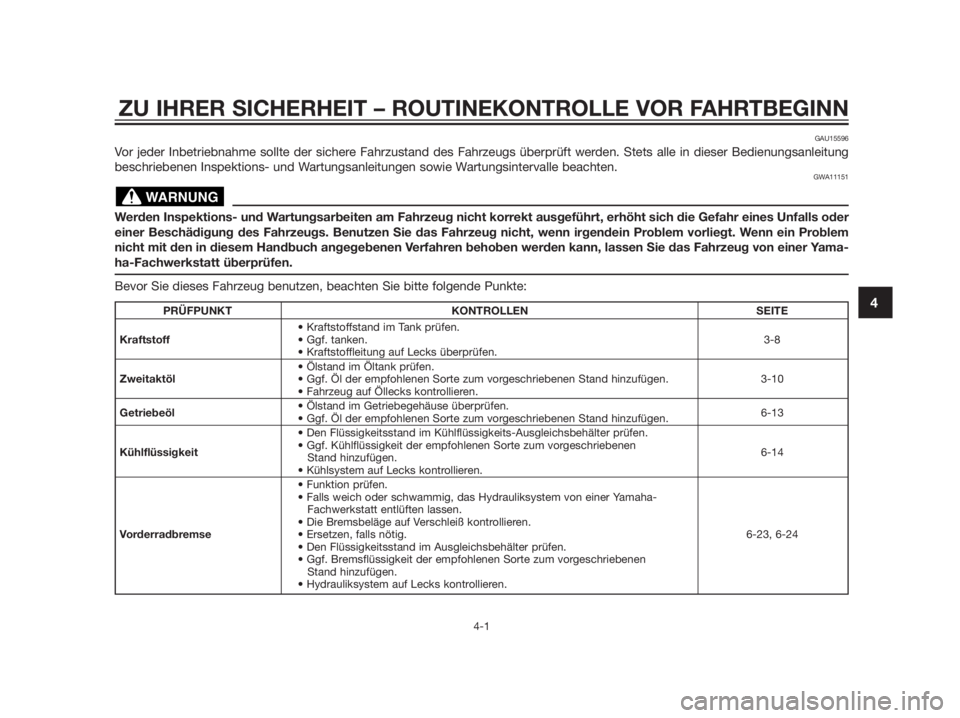

ZU IHRER SICHERHEIT – ROUTINEKONTROLLE VOR FAHRTBEGINN
4-1
4
GAU15596
Vor jeder Inbetriebnahme sollte der sichere Fahrzustand des Fahrzeugs überprüft werden. Stets alle in dieser Bedienungsanleitung
beschriebenen Inspektions- und Wartungsanleitungen sowie Wartungsintervalle beachten.
GWA11151
Werden Inspektions- und Wartungsarbeiten am Fahrzeug nicht korrekt ausgeführt, erhöht sich die Gefahr eines Unfalls oder
einer Beschädigung des Fahrzeugs. Benutzen Sie das Fahrzeug nicht, wenn irgendein Problem vorliegt. Wenn ein Problem
nicht mit den in diesem Handbuch angegebenen Verfahren behoben werden kann, lassen Sie das Fahrzeug von einer Yama-
ha-Fachwerkstatt überprüfen.
Bevor Sie dieses Fahrzeug benutzen, beachten Sie bitte folgende Punkte:
WARNUNG
PRÜFPUNKT KONTROLLEN SEITE
• Kraftstoffstand im Tank prüfen.
Kraftstoff• Ggf. tanken.3-8
• Kraftstoffleitung auf Lecks überprüfen.
• Ölstand im Öltank prüfen.
Zweitaktöl• Ggf. Öl der empfohlenen Sorte zum vorgeschriebenen Stand hinzufügen. 3-10
• Fahrzeug auf Öllecks kontrollieren.
Getriebeöl• Ölstand im Getriebegehäuse überprüfen.
6-13
• Ggf. Öl der empfohlenen Sorte zum vorgeschriebenen Stand hinzufügen.
• Den Flüssigkeitsstand im Kühlflüssigkeits-Ausgleichsbehälter prüfen.
Kühlflüssigkeit• Ggf. Kühlflüssigkeit der empfohlenen Sorte zum vorgeschriebenen
6-14
Stand hinzufügen.
• Kühlsystem auf Lecks kontrollieren.
• Funktion prüfen.
• Falls weich oder schwammig, das Hydrauliksystem von einer Yamaha-
Fachwerkstatt entlüften lassen.
• Die Bremsbeläge auf Verschleiß kontrollieren.
Vorderradbremse• Ersetzen, falls nötig. 6-23, 6-24
• Den Flüssigkeitsstand im Ausgleichsbehälter prüfen.
• Ggf. Bremsflüssigkeit der empfohlenen Sorte zum vorgeschriebenen
Stand hinzufügen.
• Hydrauliksystem auf Lecks kontrollieren.

ZU IHRER SICHERHEIT – ROUTINEKONTROLLE VOR FAHRTBEGINN
4-2
4
PRÜFPUNKT KONTROLLEN SEITE
• Funktion prüfen.
• Falls weich oder schwammig, das Hydrauliksystem von einer Yamaha-
Fachwerkstatt entlüften lassen.
• Die Bremsbeläge auf Verschleiß kontrollieren.
Hinterradbremse• Ersetzen, falls nötig. 6-23, 6-24
• Den Flüssigkeitsstand im Ausgleichsbehälter prüfen.
• Ggf. Bremsflüssigkeit der empfohlenen Sorte zum vorgeschriebenen Stand
hinzufügen.
• Hydrauliksystem auf Lecks kontrollieren.
• Funktion prüfen.
Kupplung• Ggf. Seilzug schmieren.
6-21
• Hebelspiel kontrollieren.
• Ggf. einstellen.
• Sicherstellen, dass er reibungslos funktioniert.
Gasdrehgriff• Spiel des Gasdrehgriffs prüfen.
6-18, 6-28
• Ggf. das Spiel des Gasdrehgriffs von einer Yamaha-Fachwerkstatt einstellen
und des Seilzug- und Griffgehäuse schmieren lassen.
Steuerungs-Seilzüge• Sicherstellen, dass er reibungslos funktioniert.
6-28
• Ggf. schmieren.
• Kettendurchhang kontrollieren.
Antriebskette• Ggf. einstellen.
6-25, 6-27
• Zustand der Kette kontrollieren.
• Ggf. schmieren.
• Auf Beschädigung kontrollieren.
Räder und Reifen• Den Zustand der Reifen und die Profiltiefe prüfen.
6-19, 6-21
• Luftdruck kontrollieren.
• Korrigieren, falls nötig.
Fußschalthebel• Sicherstellen, dass er reibungslos funktioniert.
6-22, 6-29
• Korrigieren, falls nötig.
Fußbremshebel• Sicherstellen, dass er reibungslos funktioniert.
6-29
• Ggf. den Drehpunkt des Pedals schmieren.
Brems- und Kupplungshebel• Sicherstellen, dass er reibungslos funktioniert.
6-29
• Ggf. die Drehpunkte der Hebel schmieren.
Seitenständer• Sicherstellen, dass er reibungslos funktioniert.
6-30
• Ggf. Drehpunkt schmieren.

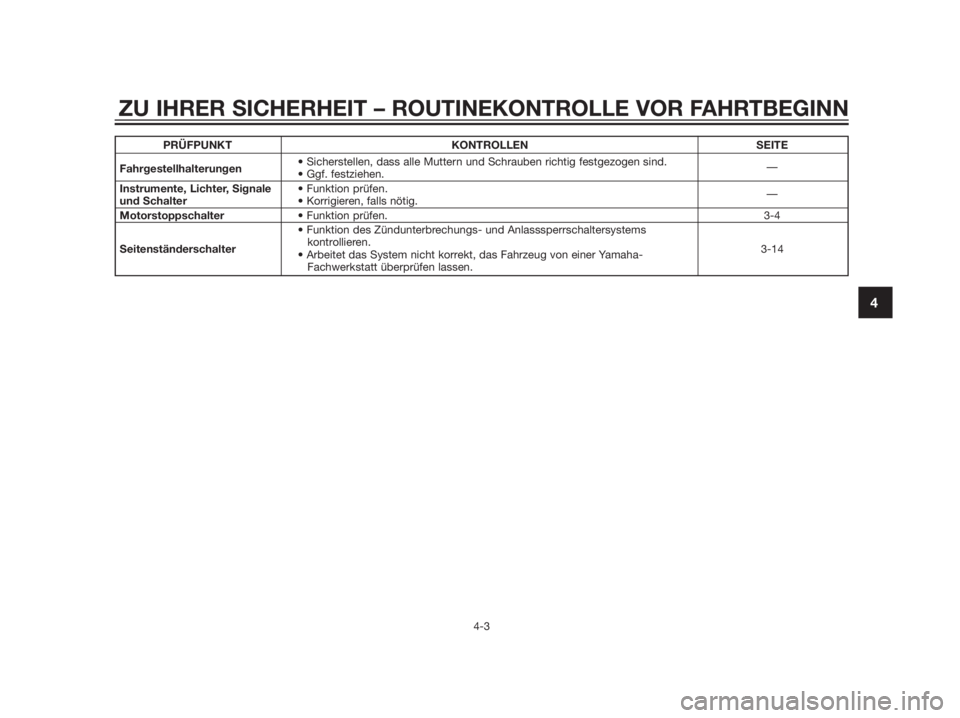

PRÜFPUNKT KONTROLLEN SEITE
Fahrgestellhalterungen• Sicherstellen, dass alle Muttern und Schrauben richtig festgezogen sind.
• Ggf. festziehen.—
Instrumente, Lichter, Signale • Funktion prüfen.
und Schalter• Korrigieren, falls nötig.—
Motorstoppschalter• Funktion prüfen.3-4
• Funktion des Zündunterbrechungs- und Anlasssperrschaltersystems
Seitenständerschalter kontrollieren.
3-14
• Arbeitet das System nicht korrekt, das Fahrzeug von einer Yamaha-
Fachwerkstatt überprüfen lassen.
ZU IHRER SICHERHEIT – ROUTINEKONTROLLE VOR FAHRTBEGINN
4-3
4

GAU15951
Lesen Sie die Bedienungsanleitung sorg-
fältig durch, um sich mit allen Bedie-
nungselementen vertraut zu machen.
Falls Sie ein Bedienungselement oder
eine Funktion nicht verstehen, wenden Sie
sich bitte an Ihren Yamaha-Händler.
GWA10271
Wenn Sie sich nicht mit den Bedie-
nungselementen vertraut machen,
kann es zum Verlust der Kontrolle kom-
men und zu Unfällen oder Verletzungen
in Folge davon.
GAU16055
Anlassen (kalter Motor)
Da das Fahrzeug mit einem Zündunter-
brechungs- und Anlasssperrschalter-
System ausgerüstet ist, kann der Motor
nur gestartet werden, wenn eine der fol-
genden Bedingungen erfüllt ist:
Das Getriebe befindet sich in der
Leerlaufstellung.
Wenn ein Gang eingelegt ist, muss
der Seitenständer hochgeklappt und
der Kupplungshebel gezogen sein.
Weitere Informationen siehe Seite 3-14.
1. Den Kraftstoffhahn auf “ON” stellen.
2. Den Zündschlüssel auf “ ” drehen
und sicherstellen, dass der Motor-
stoppschalter auf “ ” gestellt ist.
3. Das Getriebe in die Leerlaufstellung
schalten. Die Leerlauf-Kontrollleuch-
te sollte aufleuchten. Ist das nicht der
Fall, den Stromkreis von einer Yama-
ha-Fachwerkstatt überprüfen lassen.
4. Den Choke aktivieren und den Gas-
drehgriff ganz schließen. (Siehe seite
3-12).
5. Den Starterschalter drücken, um den
Motor anzulassen.
Falls der Motor nicht sofort
anspringt, den Starterschalter loslas-
sen und einige Sekunden bis zum
nächsten Startversuch warten. Jeder
Anlassversuch sollte so kurz wiemöglich sein, um die Batterie zu
schonen. Drehen Sie den Motor pro
Anlassversuch nicht länger als 10
Sekunden durch.
6. Bewegen Sie den Choke nach dem
Anlassen wieder um die Hälfte
zurück.
7. Bei warmgelaufenem Motor den
Choke abschalten.
HINWEIS
Der Motor ist ausreichend warmgelaufen,
wenn er bei abgeschaltetem Choke
schnell auf Gasgeben anspricht.
GCA11042
Zur Schonung des Motors niemals mit
kaltem Motor stark beschleunigen!
ACHTUNG
WARNUNG
WICHTIGE FAHR- UND BEDIENUNGSHINWEISE
5-1
5

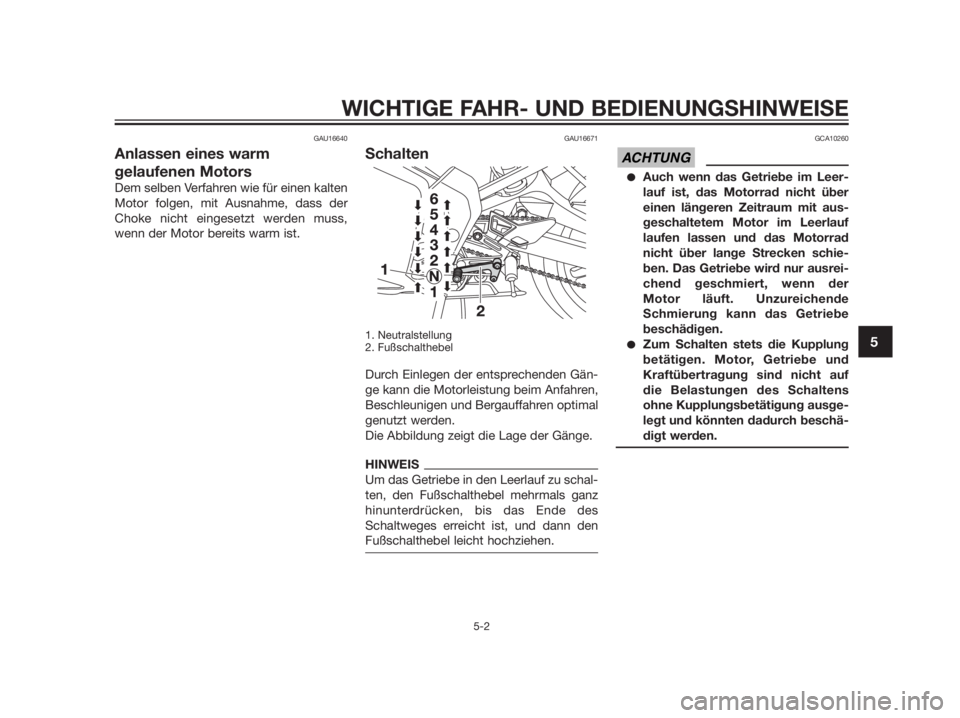

GAU16640
Anlassen eines warm
gelaufenen Motors
Dem selben Verfahren wie für einen kalten
Motor folgen, mit Ausnahme, dass der
Choke nicht eingesetzt werden muss,
wenn der Motor bereits warm ist.
GAU16671
Schalten
1. Neutralstellung
2. Fußschalthebel
Durch Einlegen der entsprechenden Gän-
ge kann die Motorleistung beim Anfahren,
Beschleunigen und Bergauffahren optimal
genutzt werden.
Die Abbildung zeigt die Lage der Gänge.
HINWEIS
Um das Getriebe in den Leerlauf zu schal-
ten, den Fußschalthebel mehrmals ganz
hinunterdrücken, bis das Ende des
Schaltweges erreicht ist, und dann den
Fußschalthebel leicht hochziehen.
GCA10260
Auch wenn das Getriebe im Leer-
lauf ist, das Motorrad nicht über
einen längeren Zeitraum mit aus-
geschaltetem Motor im Leerlauf
laufen lassen und das Motorrad
nicht über lange Strecken schie-
ben. Das Getriebe wird nur ausrei-
chend geschmiert, wenn der
Motor läuft. Unzureichende
Schmierung kann das Getriebe
beschädigen.
Zum Schalten stets die Kupplung
betätigen. Motor, Getriebe und
Kraftübertragung sind nicht auf
die Belastungen des Schaltens
ohne Kupplungsbetätigung ausge-
legt und könnten dadurch beschä-
digt werden.
ACHTUNG
WICHTIGE FAHR- UND BEDIENUNGSHINWEISE
5-2
5

GAU16800
Tipps zum Kraftstoffsparen
Der Kraftstoffverbrauch des Motors kann
durch die Fahrweise stark beeinflusst
werden. Folgende Ratschläge helfen,
unnötigen Benzinverbrauch zu vermeiden:
Den Choke so früh wie möglich
abschalten.
Beim Beschleunigen früh in den
nächsten Gang schalten und hohe
Drehzahlen vermeiden.
Zwischengas beim Herunterschalten
und unnötig hohe Drehzahlen ohne
Last vermeiden.
Bei längeren Standzeiten in Staus,
vor Ampeln oder Bahnschranken den
Motor am besten abschalten.
GAU16830
Einfahrvorschriften
Die ersten 1000 km (600 mi) sind aus-
schlaggebend für die Leistung und
Lebensdauer des neuen Motors. Darum
sollten die nachfolgenden Anweisungen
sorgfältig gelesen und genau beachtet
werden.
Der Motor ist fabrikneu und darf während
der ersten 1000 km (600 mi) nicht zu stark
beansprucht werden. Die verschiedenen
Teile des Motors spielen sich selbst in das
richtige Betriebsspiel ein. Hohe Drehzah-
len, längeres Vollgasfahren und andere
Belastungen, die den Motor stark erhit-
zen, sind während dieser Periode zu ver-
meiden.
GAUS1560
0–500 km (0–300 mi)
Dauerdrehzahlen über 4000 U/min
vermeiden.
Nach jeweils einer Stunde Fahrzeit
den Motor ausschalten und eine
Abkühlzeit von fünf bis zehn Minuten
einlegen.
Die Motordrehzahl von Zeit zu Zeit
verändern. Nicht ständig mit gleicher
Gasgriffstellung fahren.500–1000 km (300–600 mi)
Dauerdrehzahlen über 6000 U/min
vermeiden.
Innerhalb der Gänge den Motor
hochdrehen, aber Vollgasfahren ver-
meiden. ACHTUNG:Nach den
ersten 1000 km (600 mi) unbedingt
das Getriebeöl wechseln.
[GCA10370]
Nach 1000 km (600 mi)
Das Fahrzeug kann jetzt voll ausge-
fahren werden.
GCA10310
Drehzahlen im roten Bereich
grundsätzlich vermeiden.
Bei Motorstörungen während der
Einfahrzeit das Fahrzeug sofort
von einer Yamaha-Fachwerkstatt
überprüfen lassen.
ACHTUNG
WICHTIGE FAHR- UND BEDIENUNGSHINWEISE
5-3
5

GAU17171

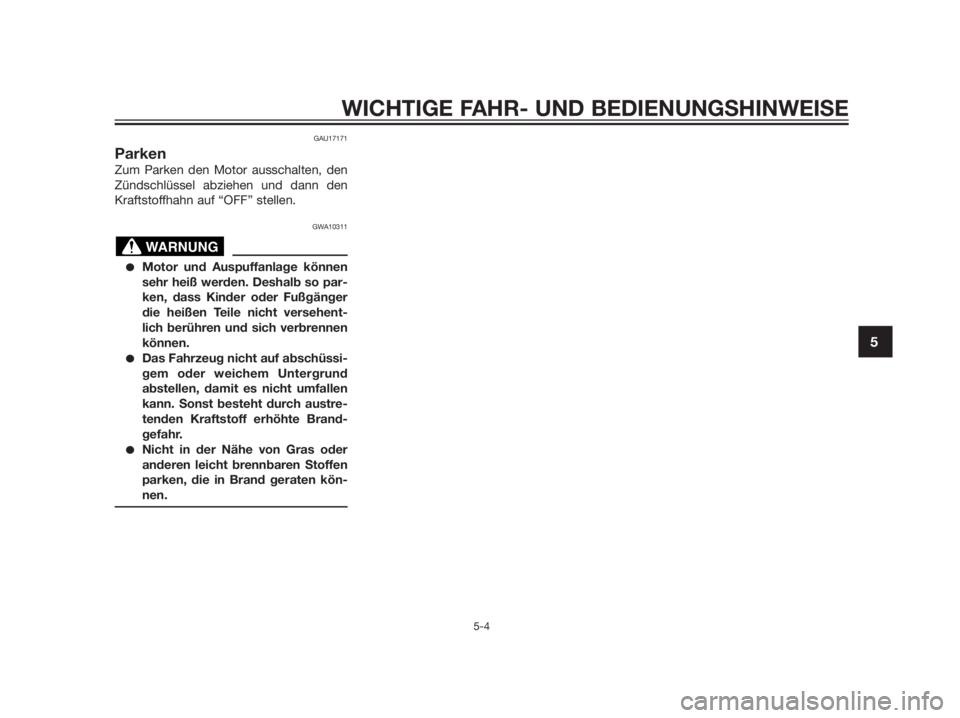

Parken
Zum Parken den Motor ausschalten, den
Zündschlüssel abziehen und dann den
Kraftstoffhahn auf “OFF” stellen.
GWA10311
Motor und Auspuffanlage können
sehr heiß werden. Deshalb so par-
ken, dass Kinder oder Fußgänger
die heißen Teile nicht versehent-
lich berühren und sich verbrennen
können.
Das Fahrzeug nicht auf abschüssi-
gem oder weichem Untergrund
abstellen, damit es nicht umfallen
kann. Sonst besteht durch austre-
tenden Kraftstoff erhöhte Brand-
gefahr.
Nicht in der Nähe von Gras oder
anderen leicht brennbaren Stoffen
parken, die in Brand geraten kön-
nen.
WARNUNG
WICHTIGE FAHR- UND BEDIENUNGSHINWEISE
5-4
5

GAU17244
Regelmäßige Inspektionen, Einstellungen
und Schmierung gewährleisten maximale
Fahrsicherheit und einen optimalen
Zustand Ihres Fahrzeugs. Der Fahrzeug-
halter/Fahrer ist für die Sicherheit selbst
verantwortlich. Auf den folgenden Seiten
werden die wichtigsten Inspektionspunk-
te, Einstellungen und Schmierstellen des
Fahrzeugs angegeben und erläutert.
Die in den Wartungstabellen empfohlenen
Zeitabstände sollten lediglich als Richt-
werte für den Normalbetrieb angesehen
werden. Je nach Wetterbedingungen,
Gelände, geographischem Einsatzort und
persönlicher Fahrweise müssen die War-
tungsintervalle möglicherweise verkürzt
werden.
GWA10321
Ohne die richtige Wartung des Fahr-
zeugs oder durch falsch ausgeführte
Wartungsarbeiten erhöht sich die
Gefahr von Verletzungen, auch mit
Todesfolge, während der Wartung und
der Benutzung des Fahrzeugs. Wenn
Sie nicht mit der Fahrzeugwartung ver-
traut sind, beauftragen Sie einen Yama-
ha-Händler mit der Wartung.
GWA15122
Schalten Sie, wenn keine anderslauten-
den Anweisungen angegeben sind, den
Motor zur Durchführung von Wartungs-
arbeiten aus.
Ein laufender Motor hat bewegli-
che Teile, die Körperteile oder
Kleidung erfassen und mitreißen
können oder elektrische Teile, die
Stromschläge oder Brand verursa-
chen können.
Ein während Wartungsarbeiten
laufender Motor kann Augenver-
letzungen, Verbrennungen, Feuer
oder Kohlenmonoxid-Vergiftungen
verursachen – möglicherweise mit
Todesfolge. Weitere Informationen
zu Kohlenmonoxid siehe Seite 1-1.
GWA15460
Bremsscheiben, Bremssättel, Brem-
strommeln und Beläge können
während ihres Einsatzes sehr heiß wer-
den. Lassen Sie, um mögliche Verbren-
nungen zu vermeiden, die Komponen-
ten der Bremsanlage erst abkühlen,
bevor Sie sie berühren.
GAU17521

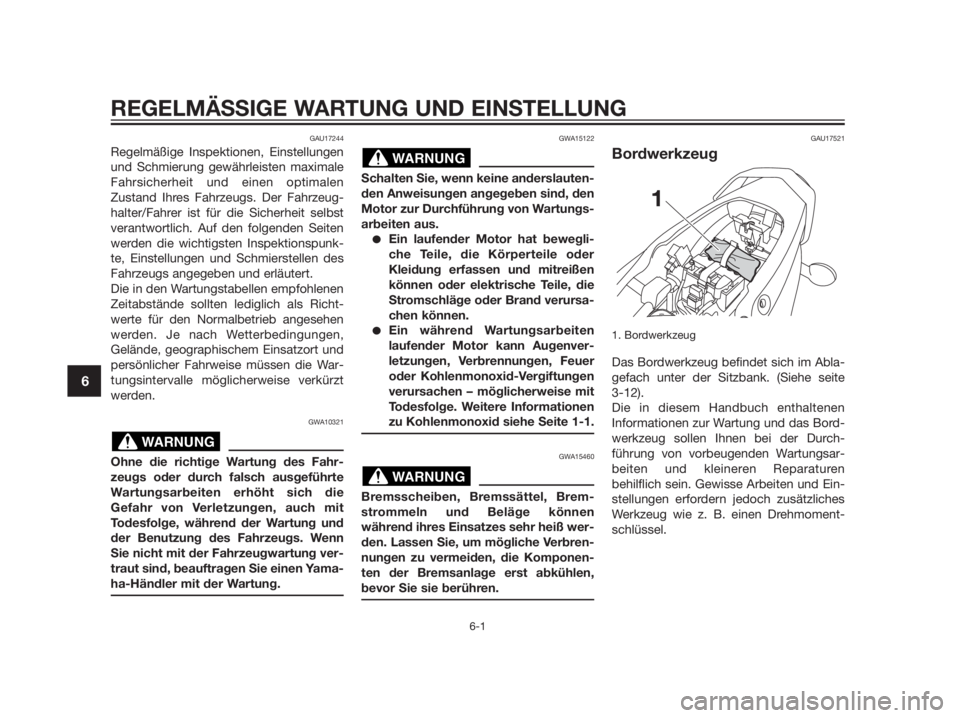

Bordwerkzeug
1. Bordwerkzeug
Das Bordwerkzeug befindet sich im Abla-
gefach unter der Sitzbank. (Siehe seite
3-12).
Die in diesem Handbuch enthaltenen
Informationen zur Wartung und das Bord-
werkzeug sollen Ihnen bei der Durch-
führung von vorbeugenden Wartungsar-
beiten und kleineren Reparaturen
behilflich sein. Gewisse Arbeiten und Ein-
stellungen erfordern jedoch zusätzliches
Werkzeug wie z. B. einen Drehmoment-
schlüssel.
WARNUNG
WARNUNG
WARNUNG
REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-1
6

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-2
6

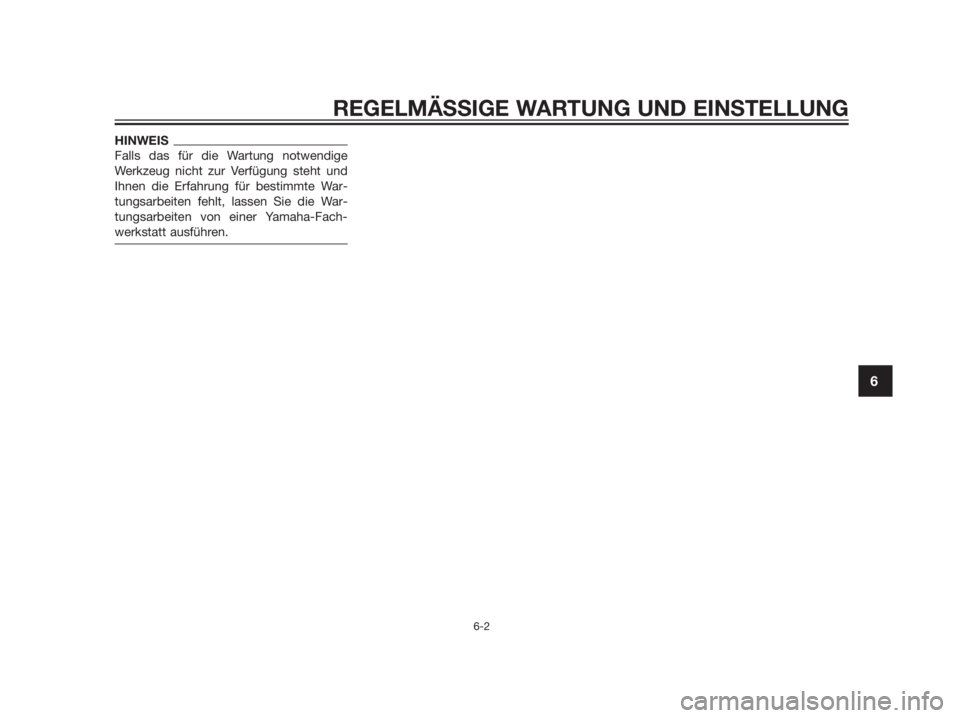

HINWEIS
Falls das für die Wartung notwendige
Werkzeug nicht zur Verfügung steht und
Ihnen die Erfahrung für bestimmte War-
tungsarbeiten fehlt, lassen Sie die War-
tungsarbeiten von einer Yamaha-Fach-
werkstatt ausführen.

GAU46871
HINWEIS
Die Jahresinspektion kann ausbleiben, wenn stattdessen eine Inspektion, basierend auf den gefahrenen Kilometern
bzw. für UK den gefahrenen Meilen, durchgeführt wird.
Ab 30000 km (17500 mi) sind die Wartungsintervalle alle 6000 km (3500 mi) zu wiederholen.
Die mit einem Sternchen markierten Arbeiten erfordern Spezialwerkzeuge, besondere Daten und technische Fähigkeiten und
sollten daher von einer Yamaha-Fachwerkstatt ausgeführt werden.
GAU46920

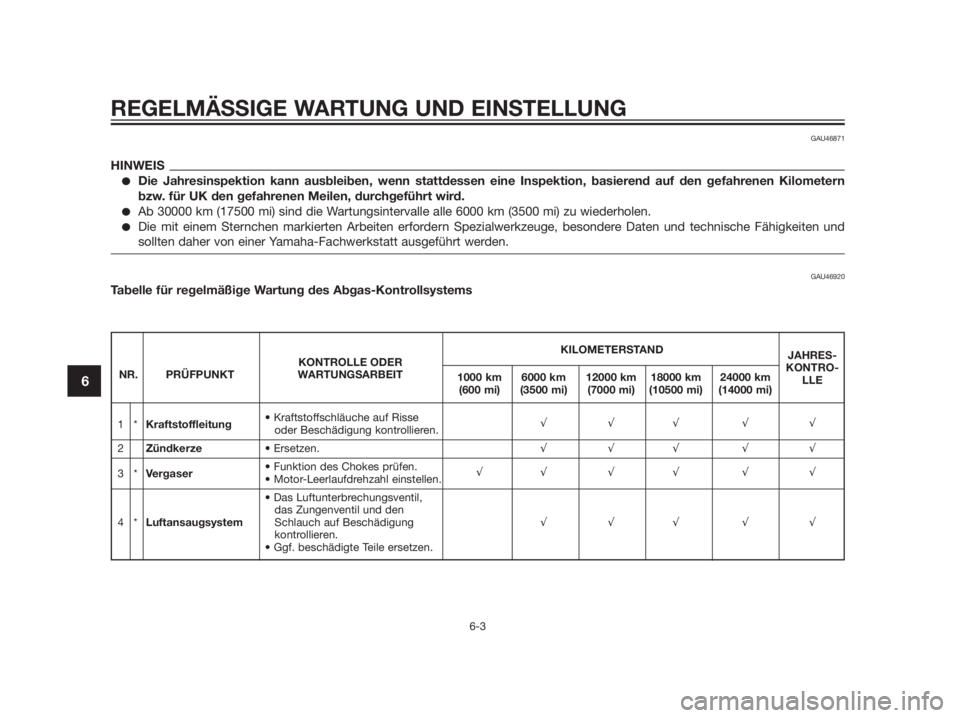

Tabelle für regelmäßige Wartung des Abgas-Kontrollsystems
REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-3
6
KILOMETERSTAND
KONTROLLE ODERJAHRES-
NR. PRÜFPUNKT WARTUNGSARBEIT
1000 km 6000 km 12000 km 18000 km 24000 kmKONTRO-
(600 mi) (3500 mi) (7000 mi) (10500 mi) (14000 mi)LLE
1*Kraftstoffleitung• Kraftstoffschläuche auf Risse
oder Beschädigung kontrollieren.333 33
2Zündkerze• Ersetzen.333 33
3*Vergaser• Funktion des Chokes prüfen.
• Motor-Leerlaufdrehzahl einstellen.33 3 3 3 3
• Das Luftunterbrechungsventil,
das Zungenventil und den
4*LuftansaugsystemSchlauch auf Beschädigung 333 33
kontrollieren.
• Ggf. beschädigte Teile ersetzen.
