HAU12871
Pedale cambio
1. Pedale cambio
Il pedale cambio si trova sul lato sinistro
del motociclo e viene usato in combina-
zione con la leva frizione quando si cam-
biano le marce della trasmissione sempre
in presa a 6 marce installata su questo
motociclo.
HAU12890
Leva del freno
1. Leva freno
La leva del freno si trova sulla manopola
destra del manubrio. Per azionare il freno
anteriore, tirare la leva verso la manopola.
HAU12941
Pedale del freno
1. Pedale freno
Il pedale del freno si trova sul lato destro
del motociclo. Per azionare il freno poste-
riore, premere il pedale del freno.
FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-6
3

HAU13074
Tappo serbatoio carburante
1. Coperchietto della serratura del serbatoio
carburante
2. Sbloccare
Per aprire il tappo serbatoio
carburante
Aprire il coperchietto della serratura tappo
serbatoio carburante, inserire la chiave
nella serratura e farle fare 1/4 di giro in
senso orario. La serratura si apre e si può
togliere il tappo serbatoio carburante.
1. Serratura
Per chiudere il tappo serbatoio
carburante
1. Inserire il tappo serbatoio carburante
in posizione con la chiave nella ser-
ratura.
2. Riportare la chiave nella sua posizio-
ne originaria girandola in senso
antiorario, sfilarla e chiudere il coper-
chietto della serratura.
NOTA
Non si può chiudere il tappo serbatoio
carburante senza la chiave nella serratura.
Inoltre è impossibile estrarre la chiave se il
tappo non è serrato e chiuso a chiave cor-
rettamente.
HWA11091
Verificare che il tappo serbatoio carbu-
rante sia chiuso correttamente dopo il
rifornimento di carburante. Le perdite
di carburante costituiscono un rischio
d’incendio.
AVVERTENZA
FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-7
3

HAU13212
Carburante
Accertarsi che il serbatoio contenga una
quantità sufficiente di benzina.
HWA10881
La benzina ed i vapori di benzina sono
estremamente infiammabili. Per evitare
incendi ed esplosioni e ridurre il rischio
di infortuni durante il rifornimento,
osservare queste istruzioni.
1. Prima di effettuare il rifornimento,
spegnere il motore ed accertarsi che
nessuno sia seduto sul veicolo. Non
effettuare mai il rifornimento mentre
si fuma, o ci si trova nelle vicinanze di
scintille, fiamme libere, o altre fonti di
accensione, come le fiamme pilota di
scaldaacqua e di asciugabiancheria.
2. Non riempire troppo il serbatoio car-
burante. Smettere di riempire quan-
do il carburante raggiunge il fondo
del bocchettone riempimento. Con-
siderando che il carburante si espan-
de quando si riscalda, il calore del
motore o del sole potrebbe fare tra-
boccare il carburante dal serbatoio
carburante.
1. Tubo di rifornimento del serbatoio del car-
burante
2. Riferimento livello max.
3. Asciugare immediatamente con uno
straccio l’eventuale carburante ver-
sato. ATTENZIONE:Pulire subito
con uno straccio pulito, asciutto e
soffice l’eventuale carburante ver-
sato, in quanto può deteriorare le
superfici verniciate o di plastica.
[HCA10071]
4. Accertarsi di aver chiuso saldamente
il tappo serbatoio carburante.
HWA15151
La benzina è velenosa e può provocare
infortuni o il decesso. Maneggiare con
cautela la benzina. Non aspirare mai la
benzina con la bocca. In caso di inge-stione di benzina o di inspirazione di
grandi quantità di vapori di benzina, o
se la benzina viene a contatto degli
occhi, contattare immediatamente un
medico. Se si versa benzina sulla pelle,
lavare con acqua e sapone. Se si versa
benzina sugli abiti, cambiarli.
HAU13270
Il vostro motore Yamaha è stato progetta-
to per l’utilizzo di benzina normale senza
piombo con un numero di ottano control-
lato di 91 o più. Se il motore batte in testa,
usare benzina di una marca diversa o
benzina super senza piombo. L’uso della
benzina senza piombo prolunga la durata
delle candele e riduce i costi di manuten-
zione.
Carburante consigliato:
SOLTANTO BENZINA SENZA
PIOMBO
Capacità del serbatoio del
carburante:
13,8 L (3,65 US gal, 3,04 Imp.gal)
Quantità di carburante di riserva:
2,2 L (0,58 US gal, 0,48 Imp.gal)
AVVERTENZA
AVVERTENZA
FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-8
3

HAUB1300
Tubetto sfiato serbatoio
carburante/tubo di troppopieno
serbatoio carburante
1. Tubetto sfiato e tubo di troppopieno del ser-
batoio carburante
Prima di utilizzare il motociclo:Controllare il collegamento del tubet-
to sfiato serbatoio carburante/tubo di
troppopieno serbatoio carburante.
Verificare che il tubetto sfiato serba-
toio carburante/tubo di troppopieno
serbatoio carburante non presenti
fessure o danneggiamenti, e sosti-
tuirlo se è danneggiato.
Controllare che l’estremità del tubetto
sfiato serbatoio carburante/tubo di
troppopieno serbatoio carburante non
sia otturata, pulirla se necessario.
Controllare che l’estremità del tubet-
to sfiato serbatoio carburante/tubo di
troppopieno serbatoio carburante sia
posizionata dentro al morsetto.
HAU13433
Convertitore catalitico
Questo modello è dotato di un convertito-
re catalitico nell’impianto di scarico.
HWA10862
L’impianto di scarico scotta dopo il fun-
zionamento del mezzo. Per prevenire il
rischio di incendi o scottature:
Non parcheggiare il veicolo vicino
a materiali che possono compor-
tare rischi di incendio, come erba
o altri materiali facilmente combu-
stibili.
Parcheggiare il veicolo in un punto
in cui non ci sia pericolo che pedo-
ni o bambini tocchino l’impianto di
scarico bollente.
Verificare che l’impianto di scarico
si sia raffreddato prima di eseguire
lavori di manutenzione su di esso.
Non fare girare il motore al minimo
per più di pochi minuti. Un minimo
prolungato può provocare accu-
muli di calore.
HCA10701
Usare soltanto benzina senza piombo.
L’utilizzo di benzina con piombo provo-
cherebbe danni irreparabili al converti-
tore catalitico.
ATTENZIONE
AVVERTENZA
FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-9
3

HAUS1550
Olio per motori a 2 tempi
Accertarsi che il serbatoio olio per motori
a 2 tempi contenga una quantità sufficien-
te di olio. Se necessario, rabboccare con
l’olio consigliato per motori a 2 tempi.
Il serbatoio olio per motori a 2 tempi si tro-
va sotto la sella. (Vedere pagina 3-12).
1. Serbatoio olio per motori a 2 tempi
2. Tappo serbatoio olio per motori a 2 tempi
1. Estrarre il tappo serbatoio olio per
motori a 2 tempi per rimuoverlo.2. Montare il tappo serbatoio olio per
motori a 2 tempi premendolo sull’a-
pertura del serbatoio stesso.
NOTA
Accertarsi che il tappo serbatoio olio per
motori a 2 tempi sia chiuso correttamente
prima di mettere in marcia il veicolo.
Olio consigliato:
Vedere pagina 8-1
Quantità di olio:
1,40 L (1,48 US qt, 1,23 Imp.qt)
FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-10
3

HAU13561

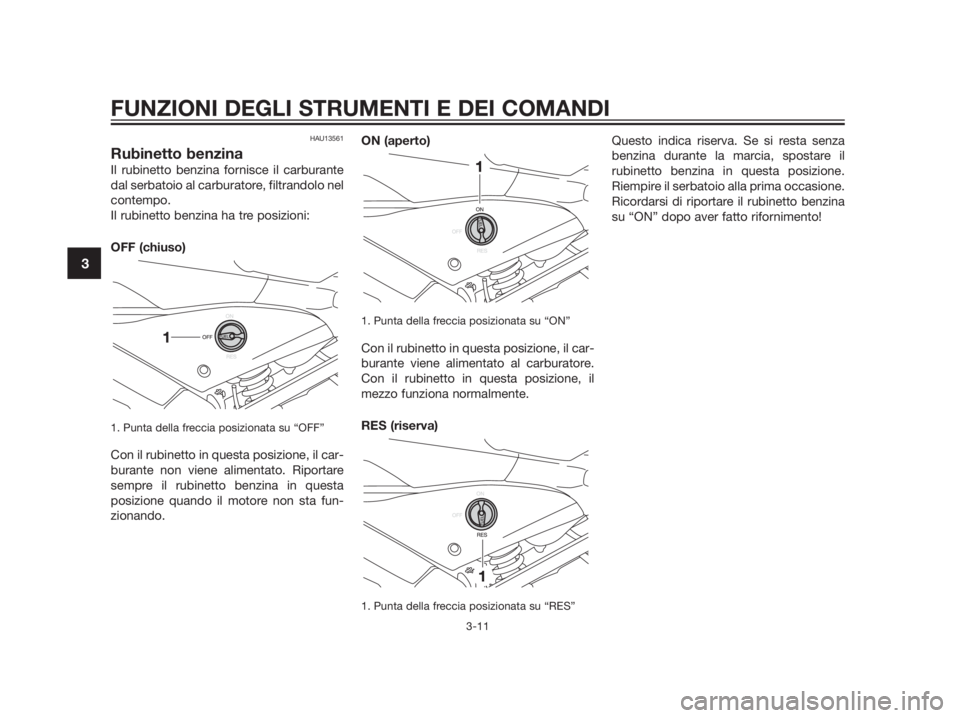

Rubinetto benzina
Il rubinetto benzina fornisce il carburante
dal serbatoio al carburatore, filtrandolo nel
contempo.
Il rubinetto benzina ha tre posizioni:
OFF (chiuso)
1. Punta della freccia posizionata su “OFF”
Con il rubinetto in questa posizione, il car-
burante non viene alimentato. Riportare
sempre il rubinetto benzina in questa
posizione quando il motore non sta fun-
zionando.ON (aperto)
1. Punta della freccia posizionata su “ON”
Con il rubinetto in questa posizione, il car-
burante viene alimentato al carburatore.
Con il rubinetto in questa posizione, il
mezzo funziona normalmente.
RES (riserva)
1. Punta della freccia posizionata su “RES”
Questo indica riserva. Se si resta senza
benzina durante la marcia, spostare il
rubinetto benzina in questa posizione.
Riempire il serbatoio alla prima occasione.
Ricordarsi di riportare il rubinetto benzina
su “ON” dopo aver fatto rifornimento!
FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-11
3

HAU13590

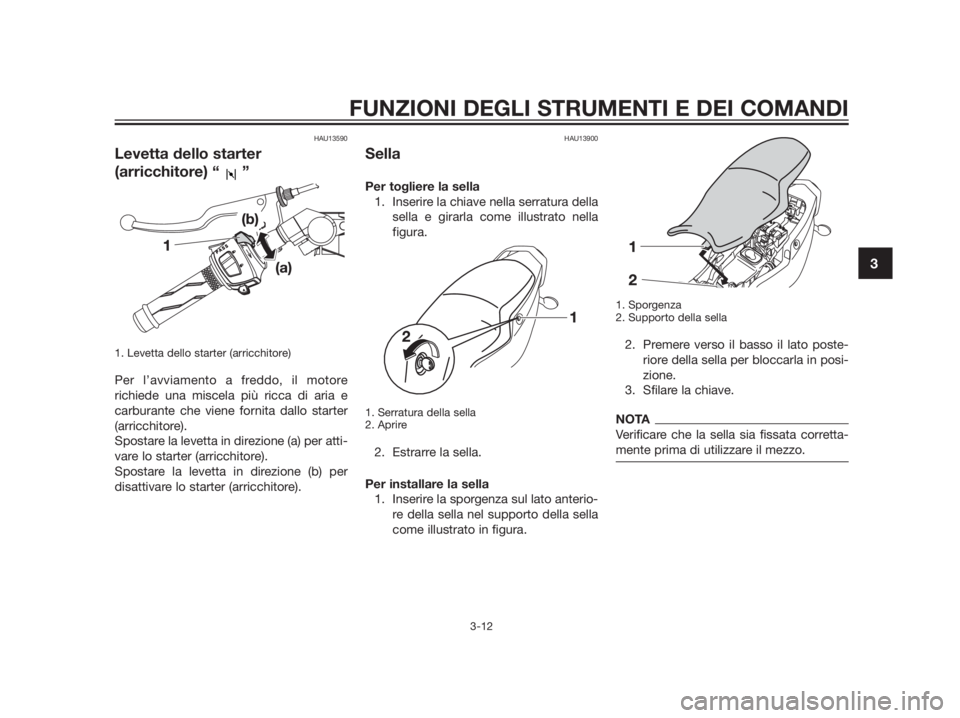

Levetta dello starter
(arricchitore) “ ”
1. Levetta dello starter (arricchitore)
Per l’avviamento a freddo, il motore
richiede una miscela più ricca di aria e
carburante che viene fornita dallo starter
(arricchitore).
Spostare la levetta in direzione (a) per atti-
vare lo starter (arricchitore).
Spostare la levetta in direzione (b) per
disattivare lo starter (arricchitore).
HAU13900
Sella
Per togliere la sella
1. Inserire la chiave nella serratura della
sella e girarla come illustrato nella
figura.
1. Serratura della sella
2. Aprire
2. Estrarre la sella.
Per installare la sella
1. Inserire la sporgenza sul lato anterio-
re della sella nel supporto della sella
come illustrato in figura.
1. Sporgenza
2. Supporto della sella
2. Premere verso il basso il lato poste-
riore della sella per bloccarla in posi-
zione.
3. Sfilare la chiave.
NOTA
Verificare che la sella sia fissata corretta-
mente prima di utilizzare il mezzo.
FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-12
3

HAUM1941

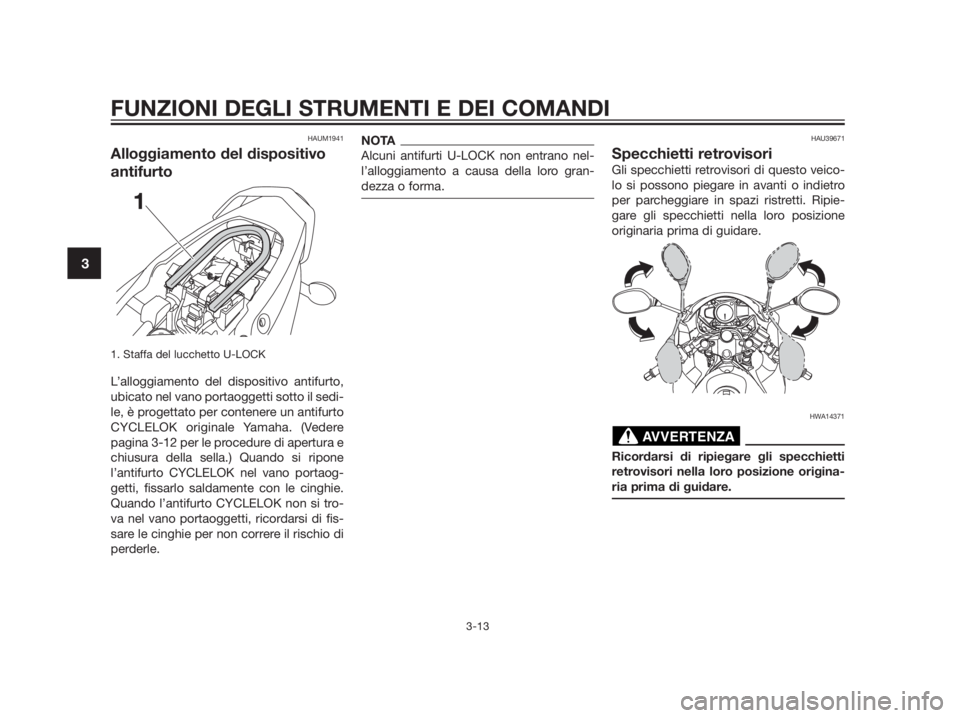

Alloggiamento del dispositivo
antifurto
1. Staffa del lucchetto U-LOCK
L’alloggiamento del dispositivo antifurto,
ubicato nel vano portaoggetti sotto il sedi-
le, è progettato per contenere un antifurto
CYCLELOK originale Yamaha. (Vedere
pagina 3-12 per le procedure di apertura e
chiusura della sella.) Quando si ripone
l’antifurto CYCLELOK nel vano portaog-
getti, fissarlo saldamente con le cinghie.
Quando l’antifurto CYCLELOK non si tro-
va nel vano portaoggetti, ricordarsi di fis-
sare le cinghie per non correre il rischio di
perderle.
NOTA
Alcuni antifurti U-LOCK non entrano nel-
l’alloggiamento a causa della loro gran-
dezza o forma.HAU39671
Specchietti retrovisori
Gli specchietti retrovisori di questo veico-
lo si possono piegare in avanti o indietro
per parcheggiare in spazi ristretti. Ripie-
gare gli specchietti nella loro posizione
originaria prima di guidare.
HWA14371
Ricordarsi di ripiegare gli specchietti
retrovisori nella loro posizione origina-
ria prima di guidare.
AVVERTENZA
FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-13
3

HAU15305
Cavalletto laterale
1. Cavalletto laterale
Il cavalletto laterale si trova sul lato sini-
stro del telaio. Alzare o abbassare il caval-
letto laterale con il piede mentre si tiene il
veicolo in posizione diritta.
NOTA
L’interruttore incorporato nel cavalletto
laterale fa parte del sistema d’interruzione
del circuito di accensione. Tale sistema
consente di interrompere l’accensione in
determinate situazioni. (Vedere la sezione
che segue per spiegazioni sul sistema
d’interruzione circuito accensione.)
HWA10241
Non si deve utilizzare il veicolo con il
cavalletto laterale abbassato, o se
risulta impossibile alzare il cavalletto
laterale correttamente (oppure se non
resta alzato), altrimenti il cavalletto
laterale potrebbe toccare il terreno e
distrarre il pilota, con conseguente
possibilità di perdere il controllo del
mezzo. Il sistema d’interruzione circui-
to accensione Yamaha è stato proget-
tato come supporto alla responsabilità
del pilota di alzare il cavalletto laterale
prima di mettere in movimento il mez-
zo. Pertanto si prega di controllare que-
sto sistema regolarmente e di farlo
riparare da un concessionario Yamaha
se non funziona correttamente.
HAU15314
Sistema d’interruzione circuito
accensione
Il sistema d’interruzione circuito accensio-
ne (comprendente l’interruttore cavalletto
laterale, l’interruttore frizione e l’interrutto-
re marcia in folle) ha le seguenti funzioni:
Impedire l’avviamento a marcia inne-
stata e a cavalletto laterale alzato,
con la leva frizione non tirata.
Impedire l’avviamento a marcia inne-
stata e con la leva frizione tirata, ma
con il cavalletto laterale ancora
abbassato.
Spegnere il motore a marcia innesta-
ta e con il cavalletto laterale abbas-
sato.
Controllare periodicamente il funziona-
mento del sistema d’interruzione circuito
accensione in conformità alla seguente
procedura:
NOTA
Questo controllo è più affidabile se effet-
tuato a motore caldo.
AVVERTENZA
FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-14
3

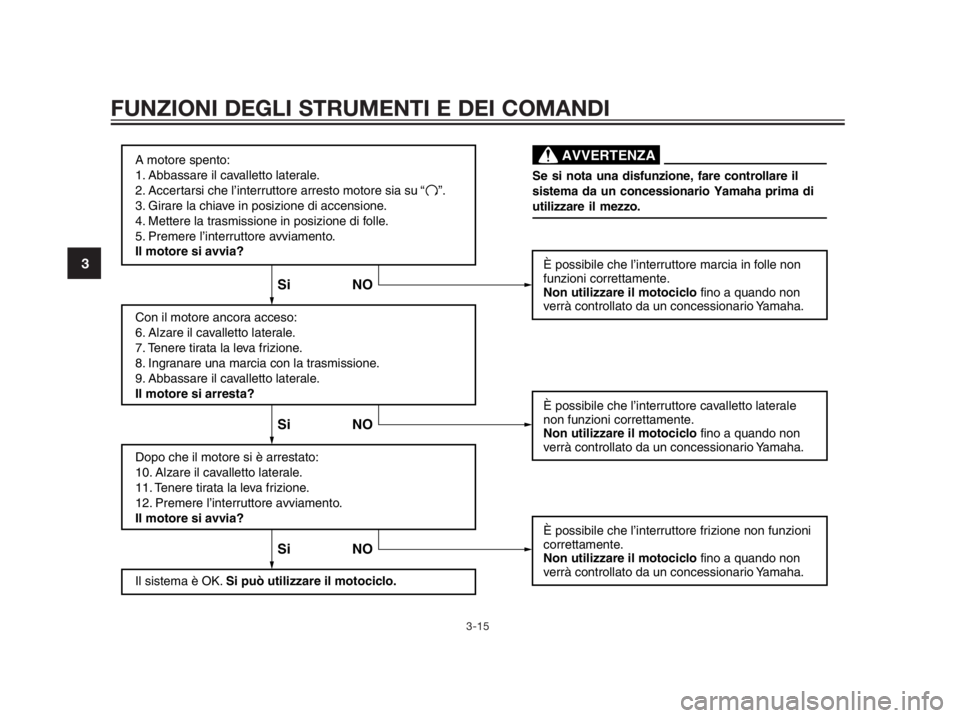

A motore spento:
1. Abbassare il cavalletto laterale.
2. Accertarsi che l’interruttore arresto motore sia su
3. Girare la chiave in posizione di accensione.
4. Mettere la trasmissione in posizione di folle.
5. Premere l’interruttore avviamento.
Il motore si avvia?
Con il motore ancora acceso:
6. Alzare il cavalletto laterale.
7. Tenere tirata la leva frizione.
8. Ingranare una marcia con la trasmissione.
9. Abbassare il cavalletto laterale.
Il motore si arresta?
Dopo che il motore si è arrestato:
10. Alzare il cavalletto laterale.
11. Tenere tirata la leva frizione.
12. Premere l’interruttore avviamento.
Il motore si avvia?
Il sistema è OK. Si può utilizzare il motociclo.È possibile che l’interruttore marcia in folle non
funzioni correttamente.
Non utilizzare il motociclo fino a quando non
verrà controllato da un concessionario Yamaha.
È possibile che l’interruttore cavalletto laterale
non funzioni correttamente.
Non utilizzare il motociclo fino a quando non
verrà controllato da un concessionario Yamaha.
È possibile che l’interruttore frizione non funzioni
correttamente.
Non utilizzare il motociclo fino a quando non
verrà controllato da un concessionario Yamaha.
Si NO Si NO Si NO
Se si nota una disfunzione, fare controllare il
sistema da un concessionario Yamaha prima di
utilizzare il mezzo.
AVVERTENZA
“ ”.
FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-15
3
