Page 61 of 78

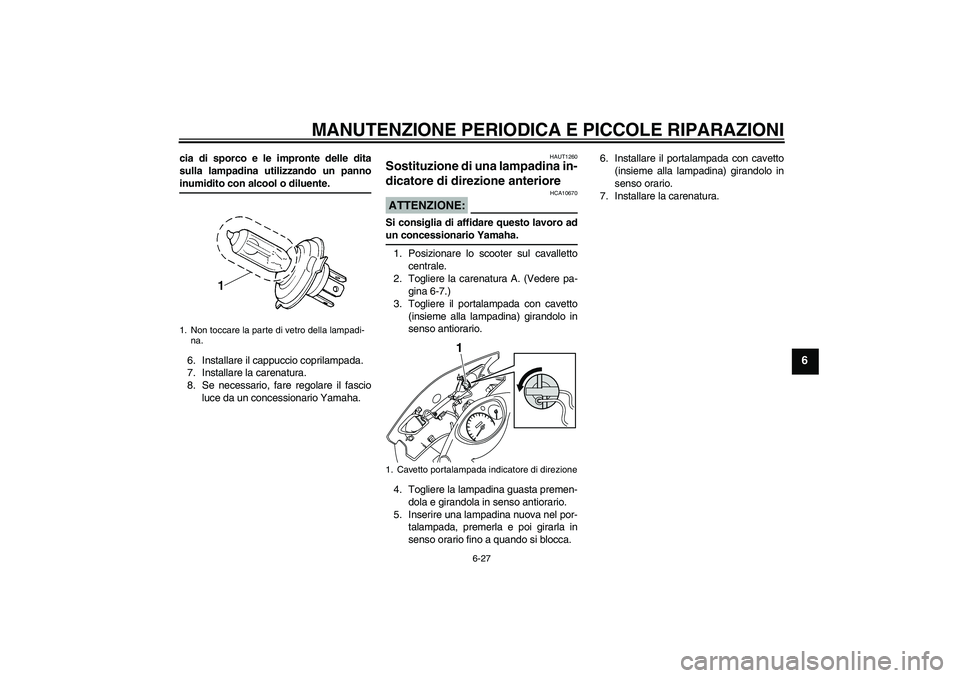

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-27
6
cia di sporco e le impronte delle dita
sulla lampadina utilizzando un pannoinumidito con alcool o diluente.
6. Installare il cappuccio coprilampada.
7. Installare la carenatura.
8. Se necessario, fare regolare il fascio
luce da un concessionario Yamaha.
HAUT1260
Sostituzione di una lampadina in-
dicatore di direzione anteriore ATTENZIONE:
HCA10670
Si consiglia di affidare questo lavoro adun concessionario Yamaha.
1. Posizionare lo scooter sul cavalletto
centrale.
2. Togliere la carenatura A. (Vedere pa-
gina 6-7.)
3. Togliere il portalampada con cavetto
(insieme alla lampadina) girandolo in
senso antiorario.
4. Togliere la lampadina guasta premen-
dola e girandola in senso antiorario.
5. Inserire una lampadina nuova nel por-
talampada, premerla e poi girarla in
senso orario fino a quando si blocca.6. Installare il portalampada con cavetto
(insieme alla lampadina) girandolo in
senso orario.
7. Installare la carenatura.
1. Non toccare la parte di vetro della lampadi-
na.
1. Cavetto portalampada indicatore di direzione
1
U4P7H1H0.book Page 27 Monday, December 10, 2007 6:48 PM
Page 62 of 78
MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-28
6
HAU37741
Indicatore di direzione posteriore
e lampada biluce fanalino/stop Se un indicatore di direzione posteriore op-
pure la lampada biluce fanalino/stop non si
accende, fare controllare il circuito elettrico
o sostituire la lampada da un concessiona-
rio Yamaha.
HAU45460
Sostituzione della lampada luce
di posizione anteriore Se la lampada luce di posizione anteriore
brucia, sostituirla come segue.
1. Posizionare il veicolo sul cavalletto
centrale.
2. Togliere la carenatura A. (Vedere pa-
gina 6-7.)
3. Togliere il portalampada della luce di
posizione anteriore (insieme alla lam-
pada) estraendolo.
4. Togliere la lampada guasta estraendo-
la.
5. Inserire una lampada nuova nel porta-
lampada con cavetto.
6. Installare il portalampada della luce di
posizione anteriore (insieme alla lam-
pada) premendolo.7. Installare la carenatura.1. Lampada luce di posizione anteriore
2. Cavo portalampada della luce di posizione
12
U4P7H1H0.book Page 28 Monday, December 10, 2007 6:48 PM

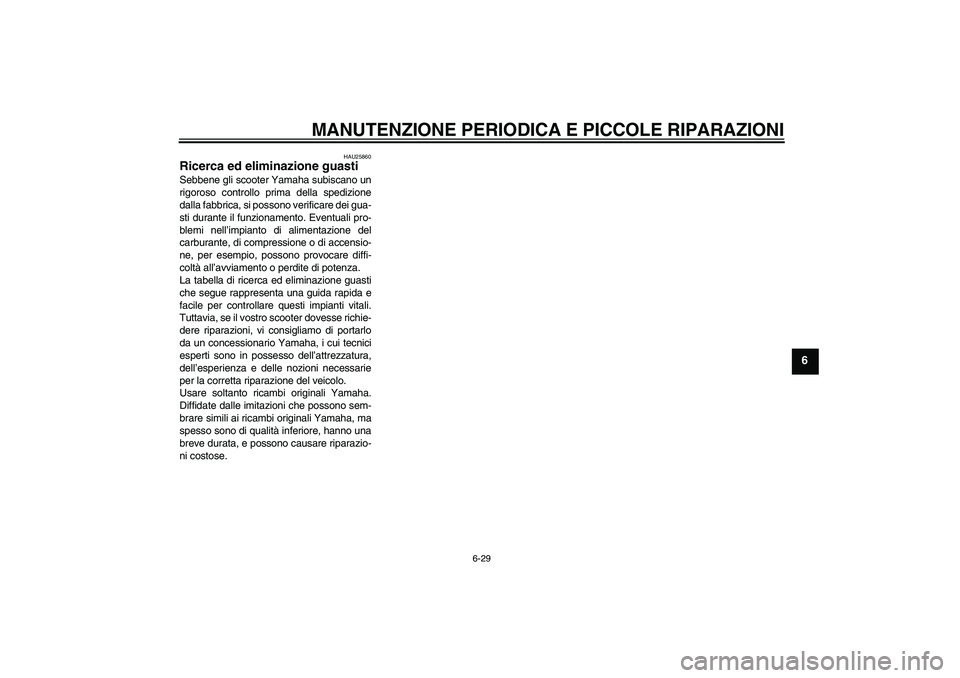

Page 63 of 78
MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-29
6
HAU25860
Ricerca ed eliminazione guasti Sebbene gli scooter Yamaha subiscano un
rigoroso controllo prima della spedizione
dalla fabbrica, si possono verificare dei gua-
sti durante il funzionamento. Eventuali pro-
blemi nell’impianto di alimentazione del
carburante, di compressione o di accensio-
ne, per esempio, possono provocare diffi-
coltà all’avviamento o perdite di potenza.
La tabella di ricerca ed eliminazione guasti
che segue rappresenta una guida rapida e
facile per controllare questi impianti vitali.
Tuttavia, se il vostro scooter dovesse richie-
dere riparazioni, vi consigliamo di portarlo
da un concessionario Yamaha, i cui tecnici
esperti sono in possesso dell’attrezzatura,
dell’esperienza e delle nozioni necessarie
per la corretta riparazione del veicolo.
Usare soltanto ricambi originali Yamaha.
Diffidate dalle imitazioni che possono sem-
brare simili ai ricambi originali Yamaha, ma
spesso sono di qualità inferiore, hanno una
breve durata, e possono causare riparazio-
ni costose.
U4P7H1H0.book Page 29 Monday, December 10, 2007 6:48 PM
Page 64 of 78
MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-30
6

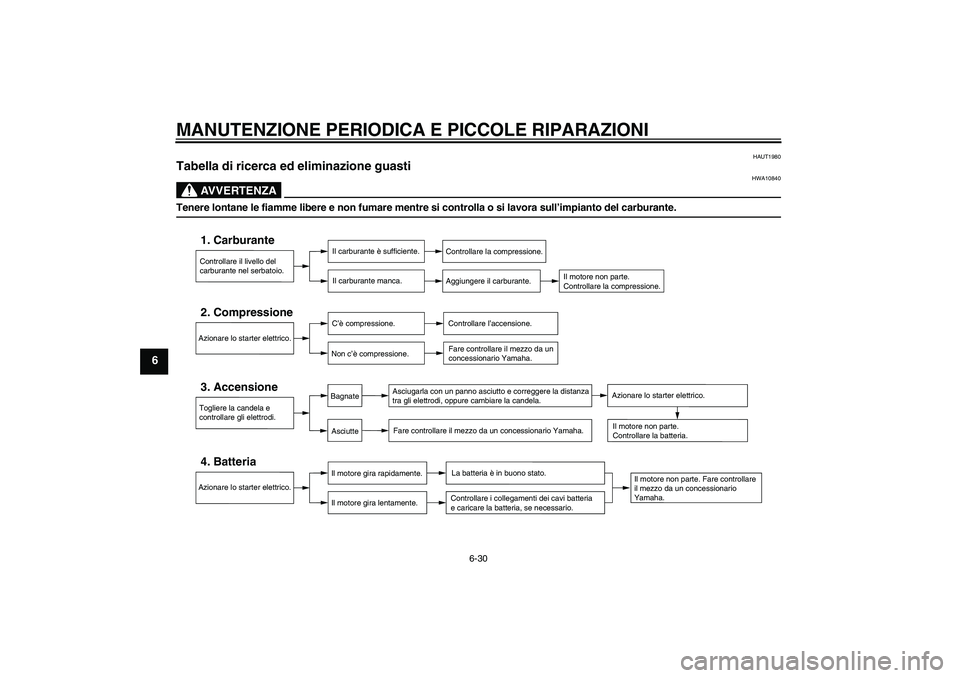

HAUT1980
Tabella di ricerca ed eliminazione guasti
AVVERTENZA
HWA10840
Tenere lontane le fiamme libere e non fumare mentre si controlla o si lavora sull’impianto del carburante.
Controllare il livello del
carburante nel serbatoio.1. Carburante
Il carburante è sufficiente.
Il carburante manca.
Controllare la compressione.
Aggiungere il carburante.
Il motore non parte.
Controllare la compressione.
Azionare lo starter elettrico.2. Compressione
C’è compressione.
Non c’è compressione.
Controllare l’accensione.
Fare controllare il mezzo da un
concessionario Yamaha.
Togliere la candela e
controllare gli elettrodi.3. Accensione
Asciugarla con un panno asciutto e correggere la distanza
tra gli elettrodi, oppure cambiare la candela.
Fare controllare il mezzo da un concessionario Yamaha.
Il motore non parte. Fare controllare
il mezzo da un concessionario
Yamaha.
Il motore non parte.
Controllare la batteria.
Azionare lo starter elettrico.4. Batteria
Il motore gira rapidamente.
Il motore gira lentamente.
La batteria è in buono stato.Controllare i collegamenti dei cavi batteria
e caricare la batteria, se necessario.
AsciutteBagnate
Azionare lo starter elettrico.
U4P7H1H0.book Page 30 Monday, December 10, 2007 6:48 PM

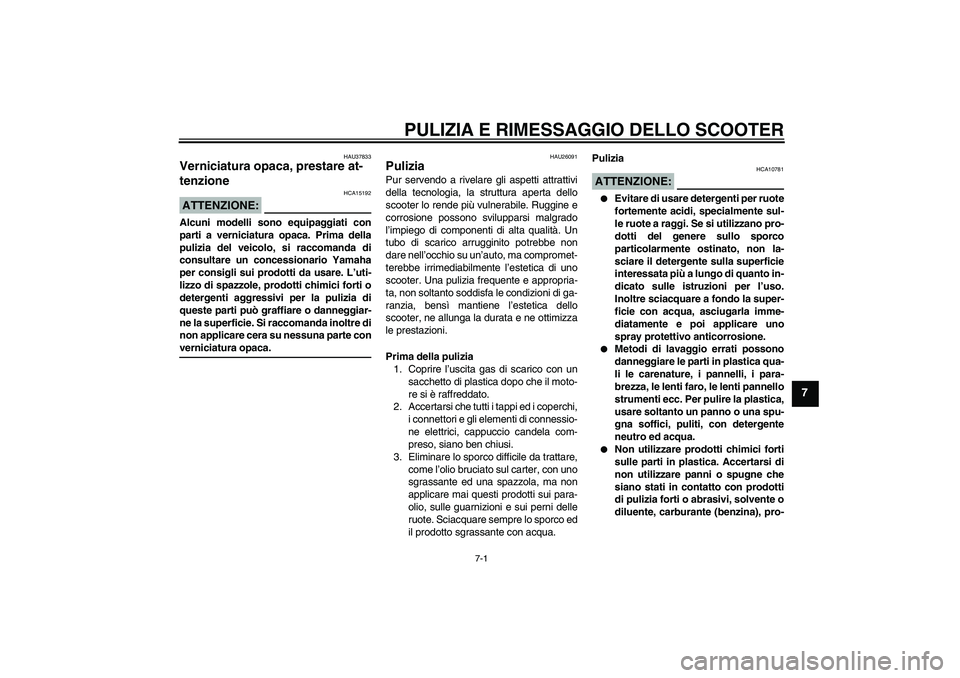

Page 65 of 78
PULIZIA E RIMESSAGGIO DELLO SCOOTER
7-1
7
HAU37833
Verniciatura opaca, prestare at-
tenzione ATTENZIONE:
HCA15192
Alcuni modelli sono equipaggiati con
parti a verniciatura opaca. Prima della
pulizia del veicolo, si raccomanda di
consultare un concessionario Yamaha
per consigli sui prodotti da usare. L’uti-
lizzo di spazzole, prodotti chimici forti o
detergenti aggressivi per la pulizia di
queste parti può graffiare o danneggiar-
ne la superficie. Si raccomanda inoltre di
non applicare cera su nessuna parte converniciatura opaca.
HAU26091
Pulizia Pur servendo a rivelare gli aspetti attrattivi
della tecnologia, la struttura aperta dello
scooter lo rende più vulnerabile. Ruggine e
corrosione possono svilupparsi malgrado
l’impiego di componenti di alta qualità. Un
tubo di scarico arrugginito potrebbe non
dare nell’occhio su un’auto, ma compromet-
terebbe irrimediabilmente l’estetica di uno
scooter. Una pulizia frequente e appropria-
ta, non soltanto soddisfa le condizioni di ga-
ranzia, bensì mantiene l’estetica dello
scooter, ne allunga la durata e ne ottimizza
le prestazioni.
Prima della pulizia
1. Coprire l’uscita gas di scarico con un
sacchetto di plastica dopo che il moto-
re si è raffreddato.
2. Accertarsi che tutti i tappi ed i coperchi,
i connettori e gli elementi di connessio-
ne elettrici, cappuccio candela com-
preso, siano ben chiusi.
3. Eliminare lo sporco difficile da trattare,
come l’olio bruciato sul carter, con uno
sgrassante ed una spazzola, ma non
applicare mai questi prodotti sui para-
olio, sulle guarnizioni e sui perni delle
ruote. Sciacquare sempre lo sporco ed
il prodotto sgrassante con acqua.Pulizia
ATTENZIONE:
HCA10781
Evitare di usare detergenti per ruote
fortemente acidi, specialmente sul-
le ruote a raggi. Se si utilizzano pro-
dotti del genere sullo sporco
particolarmente ostinato, non la-
sciare il detergente sulla superficie
interessata più a lungo di quanto in-
dicato sulle istruzioni per l’uso.
Inoltre sciacquare a fondo la super-
ficie con acqua, asciugarla imme-
diatamente e poi applicare uno
spray protettivo anticorrosione.
Metodi di lavaggio errati possono
danneggiare le parti in plastica qua-
li le carenature, i pannelli, i para-
brezza, le lenti faro, le lenti pannello
strumenti ecc. Per pulire la plastica,
usare soltanto un panno o una spu-
gna soffici, puliti, con detergente
neutro ed acqua.
Non utilizzare prodotti chimici forti
sulle parti in plastica. Accertarsi di
non utilizzare panni o spugne che
siano stati in contatto con prodotti
di pulizia forti o abrasivi, solvente o
diluente, carburante (benzina), pro-
U4P7H1H0.book Page 1 Monday, December 10, 2007 6:48 PM

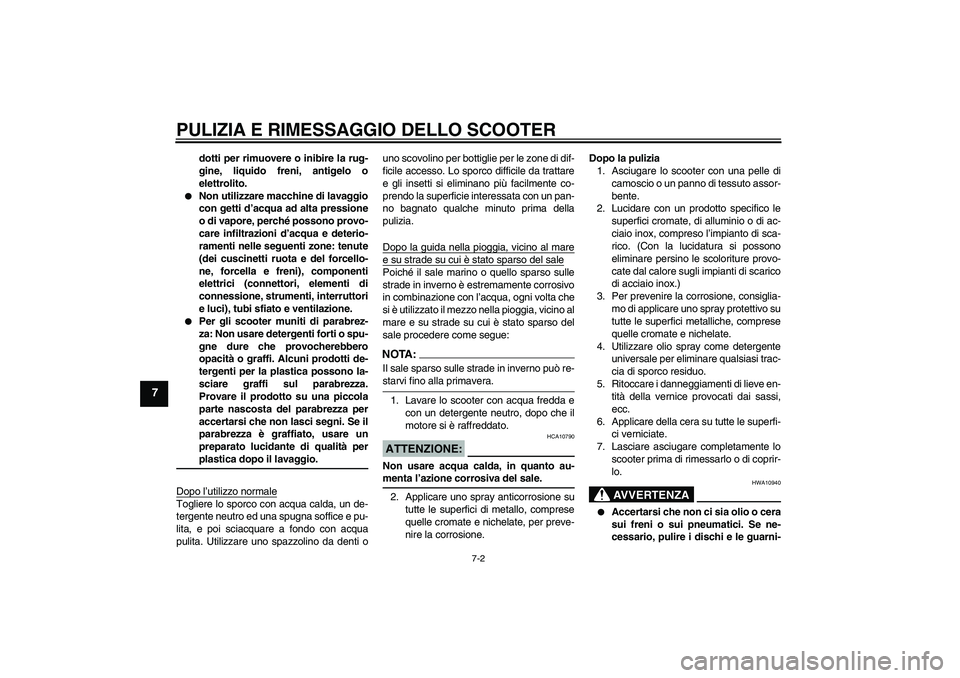

Page 66 of 78
PULIZIA E RIMESSAGGIO DELLO SCOOTER
7-2
7
dotti per rimuovere o inibire la rug-
gine, liquido freni, antigelo o
elettrolito.
Non utilizzare macchine di lavaggio
con getti d’acqua ad alta pressione
o di vapore, perché possono provo-
care infiltrazioni d’acqua e deterio-
ramenti nelle seguenti zone: tenute
(dei cuscinetti ruota e del forcello-
ne, forcella e freni), componenti
elettrici (connettori, elementi di
connessione, strumenti, interruttori
e luci), tubi sfiato e ventilazione.
Per gli scooter muniti di parabrez-
za: Non usare detergenti forti o spu-
gne dure che provocherebbero
opacità o graffi. Alcuni prodotti de-
tergenti per la plastica possono la-
sciare graffi sul parabrezza.
Provare il prodotto su una piccola
parte nascosta del parabrezza per
accertarsi che non lasci segni. Se il
parabrezza è graffiato, usare un
preparato lucidante di qualità perplastica dopo il lavaggio.
Dopo l’utilizzo normale
Togliere lo sporco con acqua calda, un de-
tergente neutro ed una spugna soffice e pu-
lita, e poi sciacquare a fondo con acqua
pulita. Utilizzare uno spazzolino da denti ouno scovolino per bottiglie per le zone di dif-
ficile accesso. Lo sporco difficile da trattare
e gli insetti si eliminano più facilmente co-
prendo la superficie interessata con un pan-
no bagnato qualche minuto prima della
pulizia.
Dopo la guida nella pioggia, vicino al mare
e su strade su cui è stato sparso del salePoiché il sale marino o quello sparso sulle
strade in inverno è estremamente corrosivo
in combinazione con l’acqua, ogni volta che
si è utilizzato il mezzo nella pioggia, vicino al
mare e su strade su cui è stato sparso del
sale procedere come segue:NOTA :
Il sale sparso sulle strade in inverno può re-starvi fino alla primavera.
1. Lavare lo scooter con acqua fredda e
con un detergente neutro, dopo che il
motore si è raffreddato.ATTENZIONE:
HCA10790
Non usare acqua calda, in quanto au-menta l’azione corrosiva del sale.
2. Applicare uno spray anticorrosione su
tutte le superfici di metallo, comprese
quelle cromate e nichelate, per preve-
nire la corrosione.Dopo la pulizia
1. Asciugare lo scooter con una pelle di
camoscio o un panno di tessuto assor-
bente.
2. Lucidare con un prodotto specifico le
superfici cromate, di alluminio o di ac-
ciaio inox, compreso l’impianto di sca-
rico. (Con la lucidatura si possono
eliminare persino le scoloriture provo-
cate dal calore sugli impianti di scarico
di acciaio inox.)
3. Per prevenire la corrosione, consiglia-
mo di applicare uno spray protettivo su
tutte le superfici metalliche, comprese
quelle cromate e nichelate.
4. Utilizzare olio spray come detergente
universale per eliminare qualsiasi trac-
cia di sporco residuo.
5. Ritoccare i danneggiamenti di lieve en-
tità della vernice provocati dai sassi,
ecc.
6. Applicare della cera su tutte le superfi-
ci verniciate.
7. Lasciare asciugare completamente lo
scooter prima di rimessarlo o di coprir-
lo.
AVVERTENZA
HWA10940
Accertarsi che non ci sia olio o cera
sui freni o sui pneumatici. Se ne-
cessario, pulire i dischi e le guarni-
U4P7H1H0.book Page 2 Monday, December 10, 2007 6:48 PM

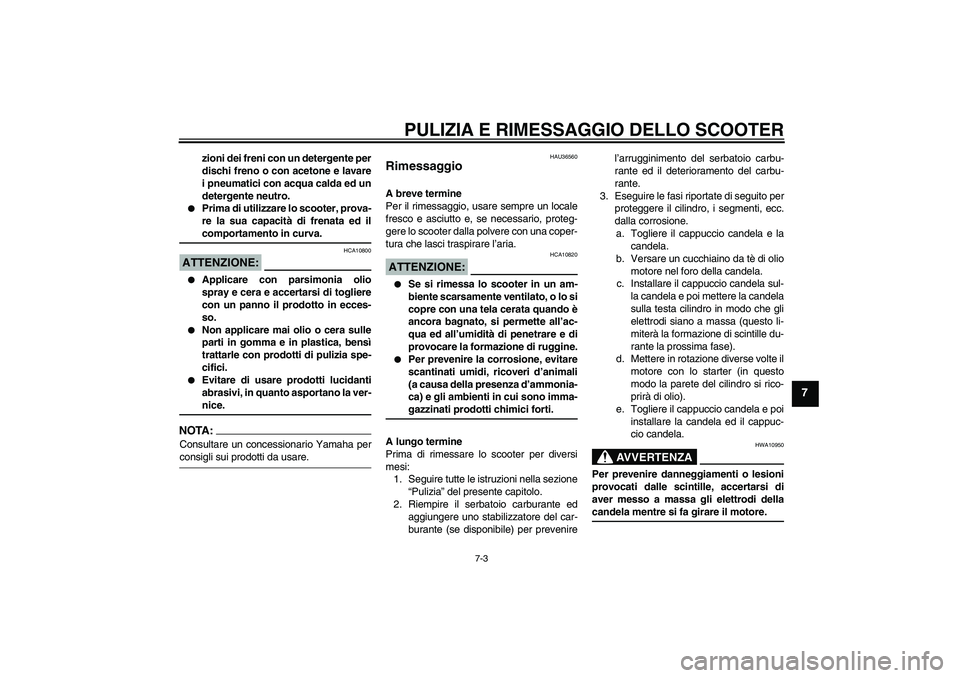

Page 67 of 78
PULIZIA E RIMESSAGGIO DELLO SCOOTER
7-3
7
zioni dei freni con un detergente per
dischi freno o con acetone e lavare
i pneumatici con acqua calda ed un
detergente neutro.
Prima di utilizzare lo scooter, prova-
re la sua capacità di frenata ed ilcomportamento in curva.
ATTENZIONE:
HCA10800
Applicare con parsimonia olio
spray e cera e accertarsi di togliere
con un panno il prodotto in ecces-
so.
Non applicare mai olio o cera sulle
parti in gomma e in plastica, bensì
trattarle con prodotti di pulizia spe-
cifici.
Evitare di usare prodotti lucidanti
abrasivi, in quanto asportano la ver-nice.
NOTA:Consultare un concessionario Yamaha perconsigli sui prodotti da usare.
HAU36560
Rimessaggio A breve termine
Per il rimessaggio, usare sempre un locale
fresco e asciutto e, se necessario, proteg-
gere lo scooter dalla polvere con una coper-
tura che lasci traspirare l’aria.ATTENZIONE:
HCA10820
Se si rimessa lo scooter in un am-
biente scarsamente ventilato, o lo si
copre con una tela cerata quando è
ancora bagnato, si permette all’ac-
qua ed all’umidità di penetrare e di
provocare la formazione di ruggine.
Per prevenire la corrosione, evitare
scantinati umidi, ricoveri d’animali
(a causa della presenza d’ammonia-
ca) e gli ambienti in cui sono imma-gazzinati prodotti chimici forti.
A lungo termine
Prima di rimessare lo scooter per diversi
mesi:
1. Seguire tutte le istruzioni nella sezione
“Pulizia” del presente capitolo.
2. Riempire il serbatoio carburante ed
aggiungere uno stabilizzatore del car-
burante (se disponibile) per prevenirel’arrugginimento del serbatoio carbu-
rante ed il deterioramento del carbu-
rante.
3. Eseguire le fasi riportate di seguito per
proteggere il cilindro, i segmenti, ecc.
dalla corrosione.
a. Togliere il cappuccio candela e la
candela.
b. Versare un cucchiaino da tè di olio
motore nel foro della candela.
c. Installare il cappuccio candela sul-
la candela e poi mettere la candela
sulla testa cilindro in modo che gli
elettrodi siano a massa (questo li-
miterà la formazione di scintille du-
rante la prossima fase).
d. Mettere in rotazione diverse volte il
motore con lo starter (in questo
modo la parete del cilindro si rico-
prirà di olio).
e. Togliere il cappuccio candela e poi
installare la candela ed il cappuc-
cio candela.
AVVERTENZA
HWA10950
Per prevenire danneggiamenti o lesioni
provocati dalle scintille, accertarsi di
aver messo a massa gli elettrodi dellacandela mentre si fa girare il motore.
U4P7H1H0.book Page 3 Monday, December 10, 2007 6:48 PM
Page 68 of 78

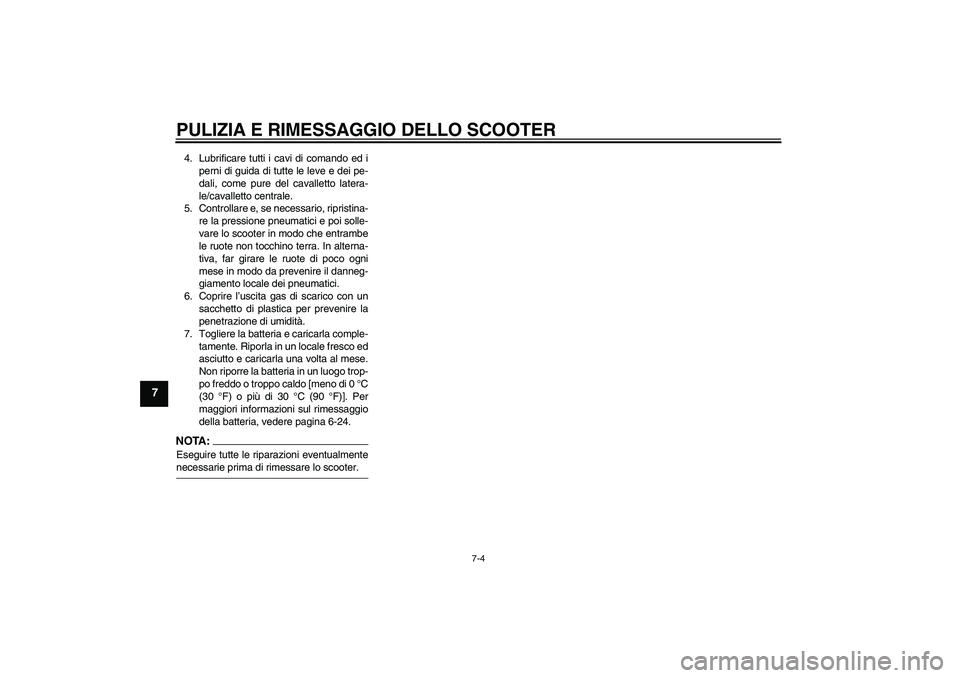

PULIZIA E RIMESSAGGIO DELLO SCOOTER
7-4
7
4. Lubrificare tutti i cavi di comando ed i
perni di guida di tutte le leve e dei pe-
dali, come pure del cavalletto latera-
le/cavalletto centrale.
5. Controllare e, se necessario, ripristina-
re la pressione pneumatici e poi solle-
vare lo scooter in modo che entrambe
le ruote non tocchino terra. In alterna-
tiva, far girare le ruote di poco ogni
mese in modo da prevenire il danneg-
giamento locale dei pneumatici.
6. Coprire l’uscita gas di scarico con un
sacchetto di plastica per prevenire la
penetrazione di umidità.
7. Togliere la batteria e caricarla comple-
tamente. Riporla in un locale fresco ed
asciutto e caricarla una volta al mese.
Non riporre la batteria in un luogo trop-
po freddo o troppo caldo [meno di 0 °C
(30 °F) o più di 30 °C (90 °F)]. Per
maggiori informazioni sul rimessaggio
della batteria, vedere pagina 6-24.NOTA:Eseguire tutte le riparazioni eventualmentenecessarie prima di rimessare lo scooter.U4P7H1H0.book Page 4 Monday, December 10, 2007 6:48 PM
Page 69 of 78

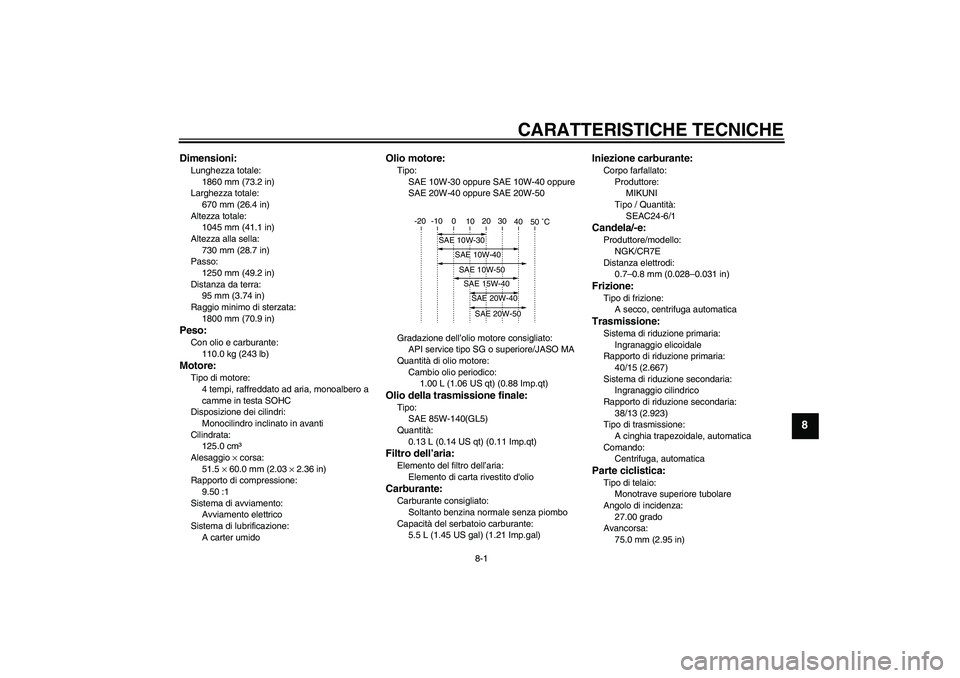

CARATTERISTICHE TECNICHE
8-1
8
Dimensioni:Lunghezza totale:
1860 mm (73.2 in)
Larghezza totale:
670 mm (26.4 in)
Altezza totale:
1045 mm (41.1 in)
Altezza alla sella:
730 mm (28.7 in)
Passo:
1250 mm (49.2 in)
Distanza da terra:
95 mm (3.74 in)
Raggio minimo di sterzata:
1800 mm (70.9 in)Peso:Con olio e carburante:
110.0 kg (243 lb)Motore:Tipo di motore:
4 tempi, raffreddato ad aria, monoalbero a
camme in testa SOHC
Disposizione dei cilindri:
Monocilindro inclinato in avanti
Cilindrata:
125.0 cm³
Alesaggio × corsa:
51.5 × 60.0 mm (2.03 × 2.36 in)
Rapporto di compressione:
9.50 :1
Sistema di avviamento:
Avviamento elettrico
Sistema di lubrificazione:
A carter umido
Olio motore:Tipo:
SAE 10W-30 oppure SAE 10W-40 oppure
SAE 20W-40 oppure SAE 20W-50
Gradazione dell’olio motore consigliato:
API service tipo SG o superiore/JASO MA
Quantità di olio motore:
Cambio olio periodico:
1.00 L (1.06 US qt) (0.88 Imp.qt)Olio della trasmissione finale:Tipo:
SAE 85W-140(GL5)
Quantità:
0.13 L (0.14 US qt) (0.11 Imp.qt)Filtro dell’aria:Elemento del filtro dell’aria:
Elemento di carta rivestito d'olioCarburante:Carburante consigliato:
Soltanto benzina normale senza piombo
Capacità del serbatoio carburante:
5.5 L (1.45 US gal) (1.21 Imp.gal)
Iniezione carburante:Corpo farfallato:
Produttore:
MIKUNI
Tipo / Quantità:
SEAC24-6/1Candela/-e:Produttore/modello:
NGK/CR7E
Distanza elettrodi:
0.7–0.8 mm (0.028–0.031 in)Frizione:Tipo di frizione:
A secco, centrifuga automaticaTrasmissione:Sistema di riduzione primaria:
Ingranaggio elicoidale
Rapporto di riduzione primaria:
40/15 (2.667)
Sistema di riduzione secondaria:
Ingranaggio cilindrico
Rapporto di riduzione secondaria:
38/13 (2.923)
Tipo di trasmissione:
A cinghia trapezoidale, automatica
Comando:
Centrifuga, automaticaParte ciclistica:Tipo di telaio:
Monotrave superiore tubolare
Angolo di incidenza:
27.00 grado
Avancorsa:
75.0 mm (2.95 in)
-20 -10 0
10 20 30
40
50 ˚C
SAE 10W-30
SAE 15W-40SAE 20W-40SAE 20W-50
SAE 10W-40SAE 10W-50
U4P7H1H0.book Page 1 Monday, December 10, 2007 6:48 PM
Page 70 of 78

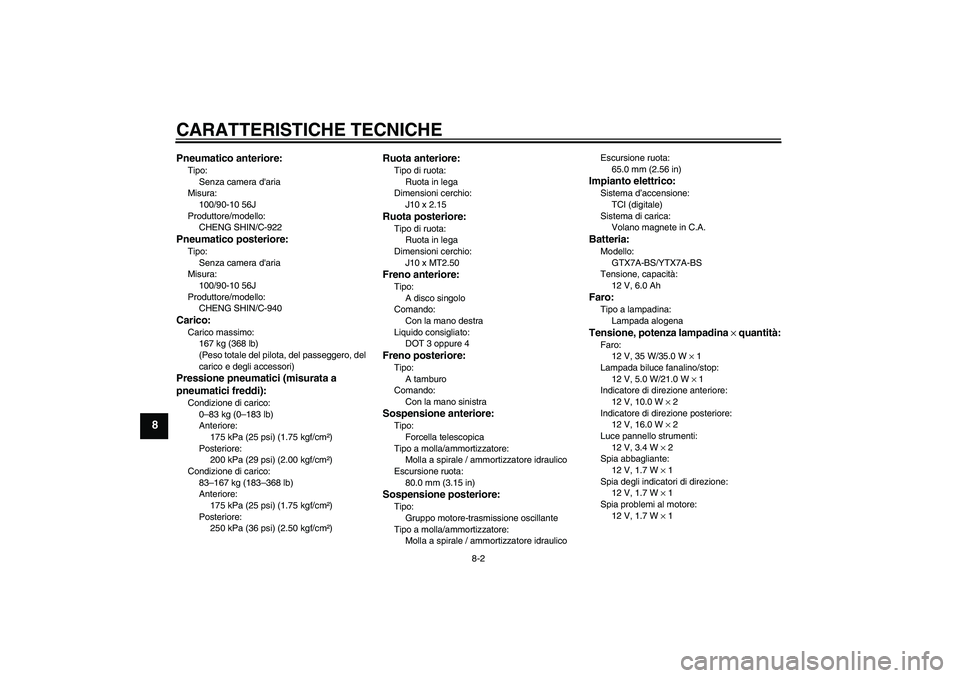

CARATTERISTICHE TECNICHE
8-2
8
Pneumatico anteriore:Tipo:
Senza camera d'aria
Misura:
100/90-10 56J
Produttore/modello:
CHENG SHIN/C-922Pneumatico posteriore:Tipo:
Senza camera d'aria
Misura:
100/90-10 56J
Produttore/modello:
CHENG SHIN/C-940Carico:Carico massimo:
167 kg (368 lb)
(Peso totale del pilota, del passeggero, del
carico e degli accessori)Pressione pneumatici (misurata a
pneumatici freddi):Condizione di carico:
0–83 kg (0–183 lb)
Anteriore:
175 kPa (25 psi) (1.75 kgf/cm²)
Posteriore:
200 kPa (29 psi) (2.00 kgf/cm²)
Condizione di carico:
83–167 kg (183–368 lb)
Anteriore:
175 kPa (25 psi) (1.75 kgf/cm²)
Posteriore:
250 kPa (36 psi) (2.50 kgf/cm²)
Ruota anteriore:Tipo di ruota:
Ruota in lega
Dimensioni cerchio:
J10 x 2.15Ruota posteriore:Tipo di ruota:
Ruota in lega
Dimensioni cerchio:
J10 x MT2.50Freno anteriore:Tipo:
A disco singolo
Comando:
Con la mano destra
Liquido consigliato:
DOT 3 oppure 4Freno posteriore:Tipo:
A tamburo
Comando:
Con la mano sinistraSospensione anteriore:Tipo:
Forcella telescopica
Tipo a molla/ammortizzatore:
Molla a spirale / ammortizzatore idraulico
Escursione ruota:
80.0 mm (3.15 in)Sospensione posteriore:Tipo:
Gruppo motore-trasmissione oscillante
Tipo a molla/ammortizzatore:
Molla a spirale / ammortizzatore idraulicoEscursione ruota:
65.0 mm (2.56 in)
Impianto elettrico:Sistema d’accensione:
TCI (digitale)
Sistema di carica:
Volano magnete in C.A.Batteria:Modello:
GTX7A-BS/YTX7A-BS
Tensione, capacità:
12 V, 6.0 AhFaro:Tipo a lampadina:
Lampada alogenaTensione, potenza lampadina × quantità:Faro:
12 V, 35 W/35.0 W × 1
Lampada biluce fanalino/stop:
12 V, 5.0 W/21.0 W × 1
Indicatore di direzione anteriore:
12 V, 10.0 W × 2
Indicatore di direzione posteriore:
12 V, 16.0 W × 2
Luce pannello strumenti:
12 V, 3.4 W × 2
Spia abbagliante:
12 V, 1.7 W × 1
Spia degli indicatori di direzione:
12 V, 1.7 W × 1
Spia problemi al motore:
12 V, 1.7 W × 1
U4P7H1H0.book Page 2 Monday, December 10, 2007 6:48 PM
