YAMAHA VITY 125 2008 Manuale duso (in Italian)

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-17
6

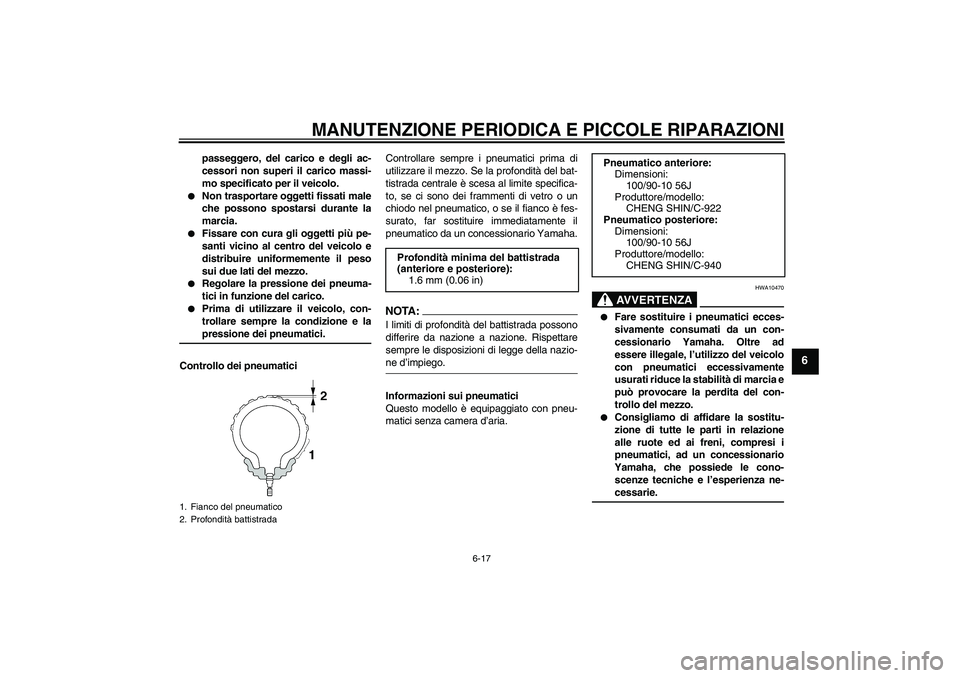

passeggero, del carico e degli ac-
cessori non superi il carico massi-
mo specificato per il veicolo.


Non trasportare oggetti fissati male
che possono spostarsi durante la
marcia.


Fissare con cura gli oggetti più pe-
santi vicino al centro del veicolo e
distribuire uniformemente il peso
sui due lati del mezzo.


Regolare la pressione dei pneuma-
tici in funzione del carico.


Prima di utilizzare il veicolo, con-
trollare sempre la condizione e lapressione dei pneumatici.
Controllo dei pneumaticiControllare sempre i pneumatici prima di
utilizzare il mezzo. Se la profondità del bat-
tistrada centrale è scesa al limite specifica-
to, se ci sono dei frammenti di vetro o un
chiodo nel pneumatico, o se il fianco è fes-
surato, far sostituire immediatamente il
pneumatico da un concessionario Yamaha.
NOTA:I limiti di profondità del battistrada possono
differire da nazione a nazione. Rispettare
sempre le disposizioni di legge della nazio-ne d’impiego.
Informazioni sui pneumatici
Questo modello è equipaggiato con pneu-
matici senza camera d’aria.
AVVERTENZA
HWA10470


Fare sostituire i pneumatici ecces-
sivamente consumati da un con-
cessionario Yamaha. Oltre ad
essere illegale, l’utilizzo del veicolo
con pneumatici eccessivamente
usurati riduce la stabilità di marcia e
può provocare la perdita del con-
trollo del mezzo.


Consigliamo di affidare la sostitu-
zione di tutte le parti in relazione
alle ruote ed ai freni, compresi i
pneumatici, ad un concessionario
Yamaha, che possiede le cono-
scenze tecniche e l’esperienza ne-cessarie.
1. Fianco del pneumatico
2. Profondità battistrada
Profondità minima del battistrada
(anteriore e posteriore):
1.6 mm (0.06 in)
Pneumatico anteriore:
Dimensioni:
100/90-10 56J
Produttore/modello:
CHENG SHIN/C-922
Pneumatico posteriore:
Dimensioni:
100/90-10 56J
Produttore/modello:
CHENG SHIN/C-940
U4P7H1H0.book Page 17 Monday, December 10, 2007 6:48 PM

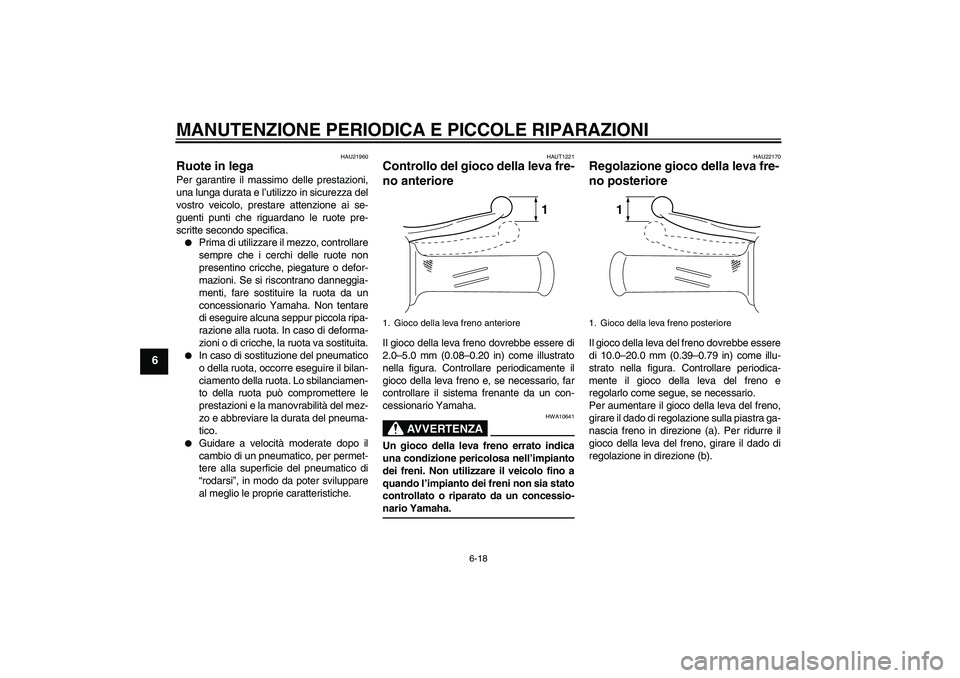

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-18
6
HAU21960
Ruote in lega Per garantire il massimo delle prestazioni,
una lunga durata e l’utilizzo in sicurezza del
vostro veicolo, prestare attenzione ai se-
guenti punti che riguardano le ruote pre-
scritte secondo specifica.

Prima di utilizzare il mezzo, controllare
sempre che i cerchi delle ruote non
presentino cricche, piegature o defor-
mazioni. Se si riscontrano danneggia-
menti, fare sostituire la ruota da un
concessionario Yamaha. Non tentare
di eseguire alcuna seppur piccola ripa-
razione alla ruota. In caso di deforma-
zioni o di cricche, la ruota va sostituita.


In caso di sostituzione del pneumatico
o della ruota, occorre eseguire il bilan-
ciamento della ruota. Lo sbilanciamen-
to della ruota può compromettere le
prestazioni e la manovrabilità del mez-
zo e abbreviare la durata del pneuma-
tico.


Guidare a velocità moderate dopo il
cambio di un pneumatico, per permet-
tere alla superficie del pneumatico di
“rodarsi”, in modo da poter sviluppare
al meglio le proprie caratteristiche.
HAUT1221
Controllo del gioco della leva fre-
no anteriore Il gioco della leva freno dovrebbe essere di
2.0–5.0 mm (0.08–0.20 in) come illustrato
nella figura. Controllare periodicamente il
gioco della leva freno e, se necessario, far
controllare il sistema frenante da un con-
cessionario Yamaha.
AVVERTENZA
HWA10641
Un gioco della leva freno errato indica
una condizione pericolosa nell’impianto
dei freni. Non utilizzare il veicolo fino a
quando l’impianto dei freni non sia stato
controllato o riparato da un concessio-nario Yamaha.
HAU22170
Regolazione gioco della leva fre-
no posteriore Il gioco della leva del freno dovrebbe essere
di 10.0–20.0 mm (0.39–0.79 in) come illu-
strato nella figura. Controllare periodica-
mente il gioco della leva del freno e
regolarlo come segue, se necessario.
Per aumentare il gioco della leva del freno,
girare il dado di regolazione sulla piastra ga-
nascia freno in direzione (a). Per ridurre il
gioco della leva del freno, girare il dado di
regolazione in direzione (b).
1. Gioco della leva freno anteriore
1
1. Gioco della leva freno posteriore
1
U4P7H1H0.book Page 18 Monday, December 10, 2007 6:48 PM

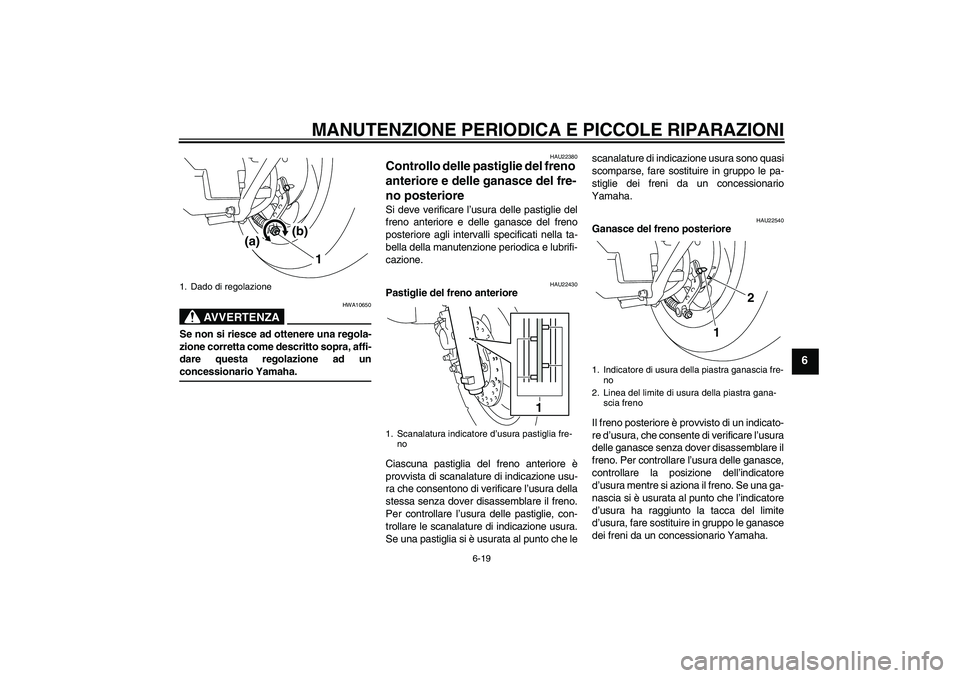

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-19
6
AVVERTENZA
HWA10650
Se non si riesce ad ottenere una regola-
zione corretta come descritto sopra, affi-
dare questa regolazione ad unconcessionario Yamaha.
HAU22380
Controllo delle pastiglie del freno
anteriore e delle ganasce del fre-
no posteriore Si deve verificare l’usura delle pastiglie del
freno anteriore e delle ganasce del freno
posteriore agli intervalli specificati nella ta-
bella della manutenzione periodica e lubrifi-
cazione.
HAU22430
Pastiglie del freno anteriore
Ciascuna pastiglia del freno anteriore è
provvista di scanalature di indicazione usu-
ra che consentono di verificare l’usura della
stessa senza dover disassemblare il freno.
Per controllare l’usura delle pastiglie, con-
trollare le scanalature di indicazione usura.
Se una pastiglia si è usurata al punto che lescanalature di indicazione usura sono quasi
scomparse, fare sostituire in gruppo le pa-
stiglie dei freni da un concessionario
Yamaha.
HAU22540
Ganasce del freno posteriore
Il freno posteriore è provvisto di un indicato-
re d’usura, che consente di verificare l’usura
delle ganasce senza dover disassemblare il
freno. Per controllare l’usura delle ganasce,
controllare la posizione dell’indicatore
d’usura mentre si aziona il freno. Se una ga-
nascia si è usurata al punto che l’indicatore
d’usura ha raggiunto la tacca del limite
d’usura, fare sostituire in gruppo le ganasce
dei freni da un concessionario Yamaha.
1. Dado di regolazione
(a)(b)
1
1. Scanalatura indicatore d’usura pastiglia fre-
no
1
1. Indicatore di usura della piastra ganascia fre-
no
2. Linea del limite di usura della piastra gana-
scia freno
12
U4P7H1H0.book Page 19 Monday, December 10, 2007 6:48 PM

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-20
6
HAU37001

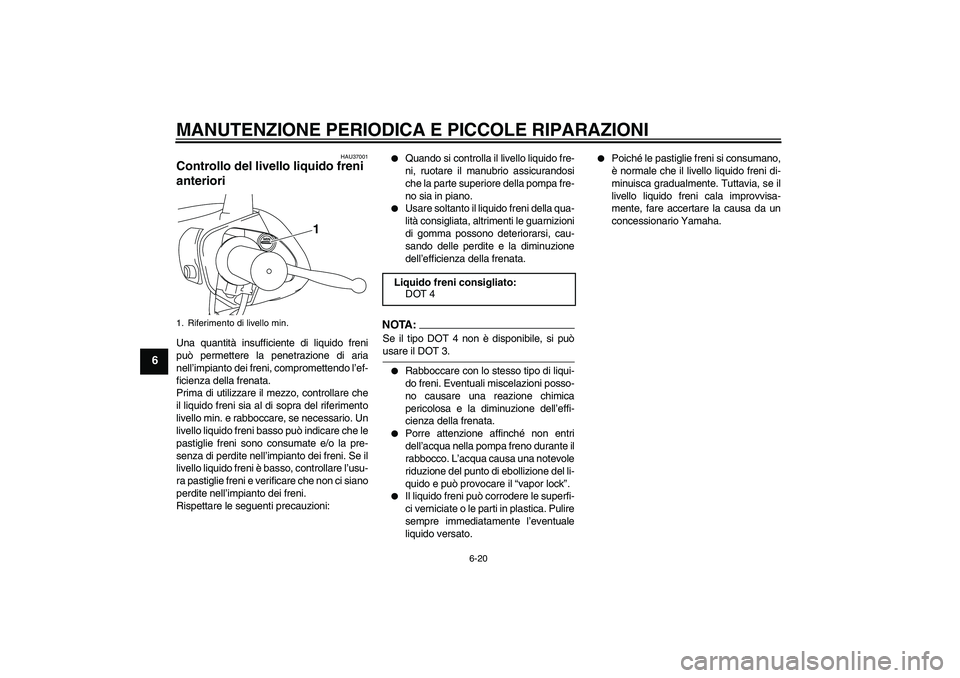

Controllo del livello liquido freni
anteriori Una quantità insufficiente di liquido freni
può permettere la penetrazione di aria
nell’impianto dei freni, compromettendo l’ef-
ficienza della frenata.
Prima di utilizzare il mezzo, controllare che
il liquido freni sia al di sopra del riferimento
livello min. e rabboccare, se necessario. Un
livello liquido freni basso può indicare che le
pastiglie freni sono consumate e/o la pre-
senza di perdite nell’impianto dei freni. Se il
livello liquido freni è basso, controllare l’usu-
ra pastiglie freni e verificare che non ci siano
perdite nell’impianto dei freni.
Rispettare le seguenti precauzioni:


Quando si controlla il livello liquido fre-
ni, ruotare il manubrio assicurandosi
che la parte superiore della pompa fre-
no sia in piano.


Usare soltanto il liquido freni della qua-
lità consigliata, altrimenti le guarnizioni
di gomma possono deteriorarsi, cau-
sando delle perdite e la diminuzione
dell’efficienza della frenata.
NOTA:Se il tipo DOT 4 non è disponibile, si puòusare il DOT 3.

Rabboccare con lo stesso tipo di liqui-
do freni. Eventuali miscelazioni posso-
no causare una reazione chimica
pericolosa e la diminuzione dell’effi-
cienza della frenata.


Porre attenzione affinché non entri
dell’acqua nella pompa freno durante il
rabbocco. L’acqua causa una notevole
riduzione del punto di ebollizione del li-
quido e può provocare il “vapor lock”.


Il liquido freni può corrodere le superfi-
ci verniciate o le parti in plastica. Pulire
sempre immediatamente l’eventuale
liquido versato.


Poiché le pastiglie freni si consumano,
è normale che il livello liquido freni di-
minuisca gradualmente. Tuttavia, se il
livello liquido freni cala improvvisa-
mente, fare accertare la causa da un
concessionario Yamaha.
1. Riferimento di livello min.
1
Liquido freni consigliato:
DOT 4
U4P7H1H0.book Page 20 Monday, December 10, 2007 6:48 PM

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-21
6
HAU22720

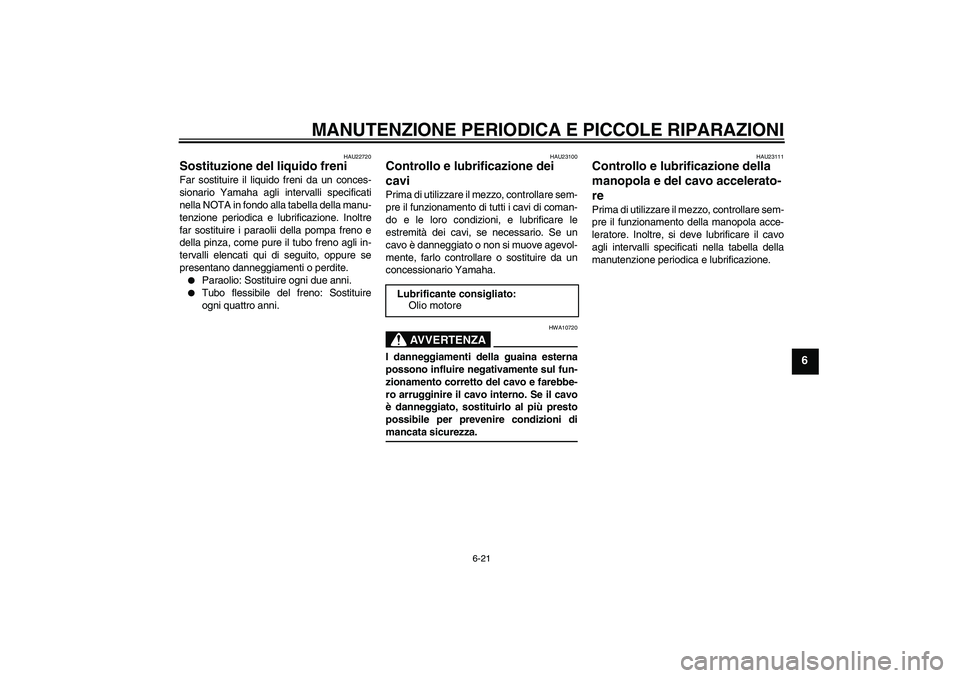

Sostituzione del liquido freni Far sostituire il liquido freni da un conces-
sionario Yamaha agli intervalli specificati
nella NOTA in fondo alla tabella della manu-
tenzione periodica e lubrificazione. Inoltre
far sostituire i paraolii della pompa freno e
della pinza, come pure il tubo freno agli in-
tervalli elencati qui di seguito, oppure se
presentano danneggiamenti o perdite.

Paraolio: Sostituire ogni due anni.


Tubo flessibile del freno: Sostituire
ogni quattro anni.
HAU23100
Controllo e lubrificazione dei
cavi Prima di utilizzare il mezzo, controllare sem-
pre il funzionamento di tutti i cavi di coman-
do e le loro condizioni, e lubrificare le
estremità dei cavi, se necessario. Se un
cavo è danneggiato o non si muove agevol-
mente, farlo controllare o sostituire da un
concessionario Yamaha.
AVVERTENZA
HWA10720
I danneggiamenti della guaina esterna
possono influire negativamente sul fun-
zionamento corretto del cavo e farebbe-
ro arrugginire il cavo interno. Se il cavo
è danneggiato, sostituirlo al più presto
possibile per prevenire condizioni dimancata sicurezza.
HAU23111
Controllo e lubrificazione della
manopola e del cavo accelerato-
re Prima di utilizzare il mezzo, controllare sem-
pre il funzionamento della manopola acce-
leratore. Inoltre, si deve lubrificare il cavo
agli intervalli specificati nella tabella della
manutenzione periodica e lubrificazione.
Lubrificante consigliato:
Olio motore
U4P7H1H0.book Page 21 Monday, December 10, 2007 6:48 PM

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-22
6
HAU43641

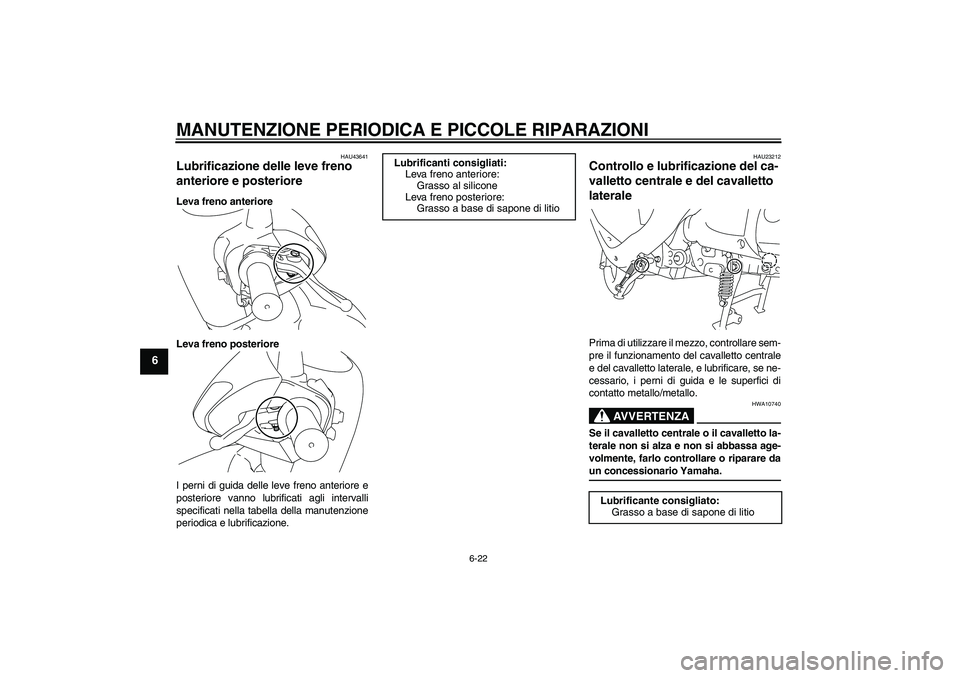

Lubrificazione delle leve freno
anteriore e posteriore Leva freno anteriore
Leva freno posteriore
I perni di guida delle leve freno anteriore e
posteriore vanno lubrificati agli intervalli
specificati nella tabella della manutenzione
periodica e lubrificazione.
HAU23212
Controllo e lubrificazione del ca-
valletto centrale e del cavalletto
laterale Prima di utilizzare il mezzo, controllare sem-
pre il funzionamento del cavalletto centrale
e del cavalletto laterale, e lubrificare, se ne-
cessario, i perni di guida e le superfici di
contatto metallo/metallo.
AVVERTENZA
HWA10740
Se il cavalletto centrale o il cavalletto la-
terale non si alza e non si abbassa age-
volmente, farlo controllare o riparare daun concessionario Yamaha.
Lubrificanti consigliati:
Leva freno anteriore:
Grasso al silicone
Leva freno posteriore:
Grasso a base di sapone di litio
Lubrificante consigliato:
Grasso a base di sapone di litio
U4P7H1H0.book Page 22 Monday, December 10, 2007 6:48 PM

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-23
6
HAU23271

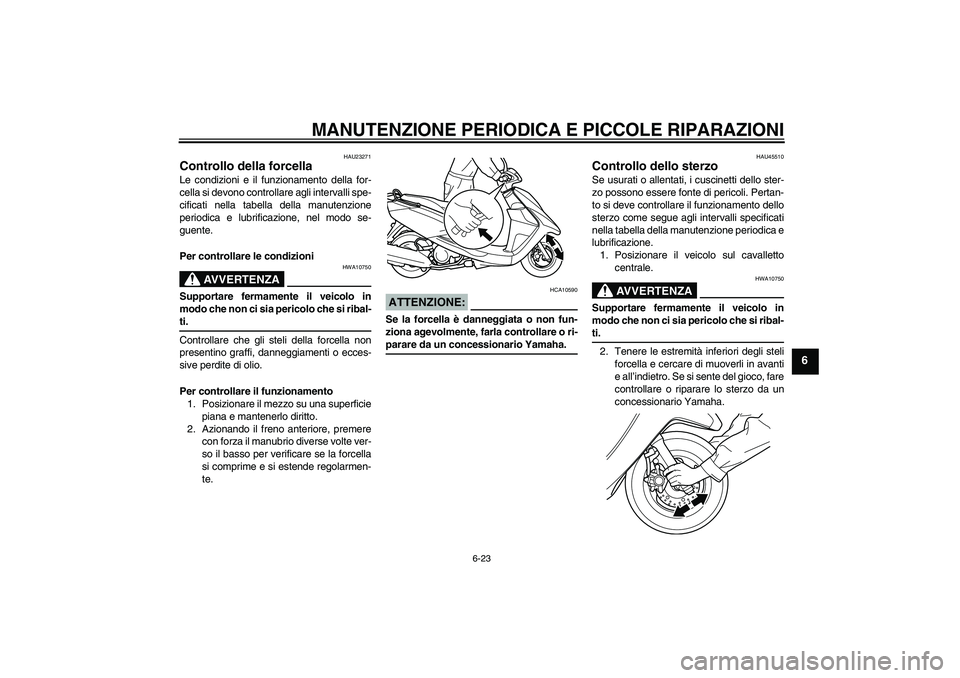

Controllo della forcella Le condizioni e il funzionamento della for-
cella si devono controllare agli intervalli spe-
cificati nella tabella della manutenzione
periodica e lubrificazione, nel modo se-
guente.
Per controllare le condizioni
AVVERTENZA
HWA10750
Supportare fermamente il veicolo in
modo che non ci sia pericolo che si ribal-ti.
Controllare che gli steli della forcella non
presentino graffi, danneggiamenti o ecces-
sive perdite di olio.
Per controllare il funzionamento
1. Posizionare il mezzo su una superficie
piana e mantenerlo diritto.
2. Azionando il freno anteriore, premere
con forza il manubrio diverse volte ver-
so il basso per verificare se la forcella
si comprime e si estende regolarmen-
te.
ATTENZIONE:
HCA10590
Se la forcella è danneggiata o non fun-
ziona agevolmente, farla controllare o ri-parare da un concessionario Yamaha.
HAU45510
Controllo dello sterzo Se usurati o allentati, i cuscinetti dello ster-
zo possono essere fonte di pericoli. Pertan-
to si deve controllare il funzionamento dello
sterzo come segue agli intervalli specificati
nella tabella della manutenzione periodica e
lubrificazione.
1. Posizionare il veicolo sul cavalletto
centrale.
AVVERTENZA
HWA10750
Supportare fermamente il veicolo in
modo che non ci sia pericolo che si ribal-ti.
2. Tenere le estremità inferiori degli steli
forcella e cercare di muoverli in avanti
e all’indietro. Se si sente del gioco, fare
controllare o riparare lo sterzo da un
concessionario Yamaha.
U4P7H1H0.book Page 23 Monday, December 10, 2007 6:48 PM

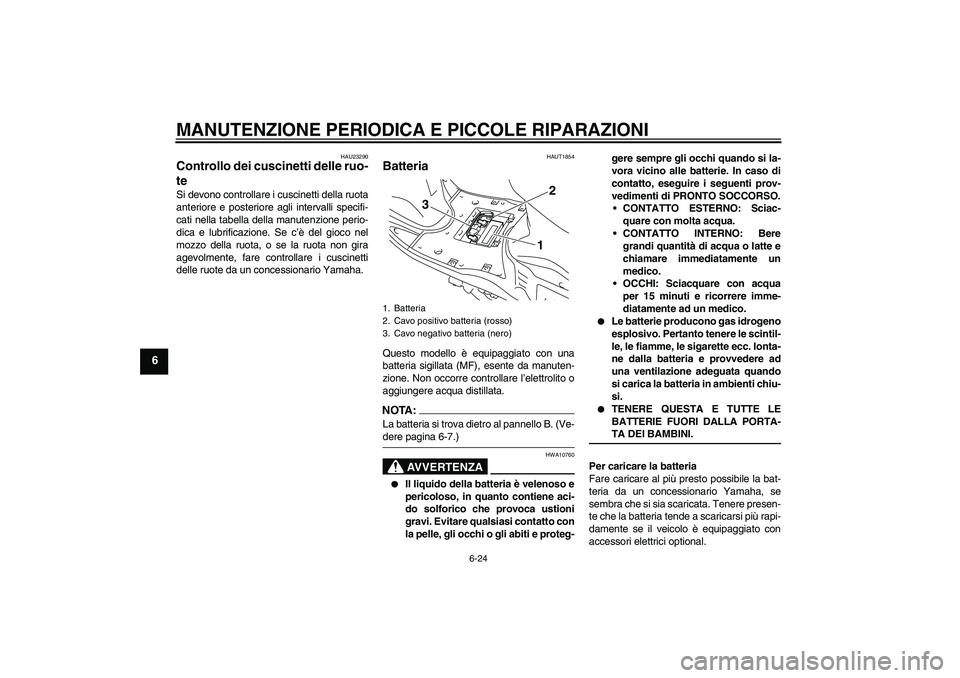

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-24
6
HAU23290
Controllo dei cuscinetti delle ruo-
te Si devono controllare i cuscinetti della ruota
anteriore e posteriore agli intervalli specifi-
cati nella tabella della manutenzione perio-
dica e lubrificazione. Se c’è del gioco nel
mozzo della ruota, o se la ruota non gira
agevolmente, fare controllare i cuscinetti
delle ruote da un concessionario Yamaha.
HAUT1854
Batteria Questo modello è equipaggiato con una
batteria sigillata (MF), esente da manuten-
zione. Non occorre controllare l’elettrolito o
aggiungere acqua distillata.NOTA:La batteria si trova dietro al pannello B. (Ve-dere pagina 6-7.)
AVVERTENZA
HWA10760


Il liquido della batteria è velenoso e
pericoloso, in quanto contiene aci-
do solforico che provoca ustioni
gravi. Evitare qualsiasi contatto con
la pelle, gli occhi o gli abiti e proteg-gere sempre gli occhi quando si la-
vora vicino alle batterie. In caso di
contatto, eseguire i seguenti prov-
vedimenti di PRONTO SOCCORSO.
CONTATTO ESTERNO: Sciac-
quare con molta acqua.
CONTATTO INTERNO: Bere
grandi quantità di acqua o latte e
chiamare immediatamente un
medico.
OCCHI: Sciacquare con acqua
per 15 minuti e ricorrere imme-
diatamente ad un medico.


Le batterie producono gas idrogeno
esplosivo. Pertanto tenere le scintil-
le, le fiamme, le sigarette ecc. lonta-
ne dalla batteria e provvedere ad
una ventilazione adeguata quando
si carica la batteria in ambienti chiu-
si.


TENERE QUESTA E TUTTE LE
BATTERIE FUORI DALLA PORTA-TA DEI BAMBINI.
Per caricare la batteria
Fare caricare al più presto possibile la bat-
teria da un concessionario Yamaha, se
sembra che si sia scaricata. Tenere presen-
te che la batteria tende a scaricarsi più rapi-
damente se il veicolo è equipaggiato con
accessori elettrici optional.
1. Batteria
2. Cavo positivo batteria (rosso)
3. Cavo negativo batteria (nero)
2
3
1
U4P7H1H0.book Page 24 Monday, December 10, 2007 6:48 PM

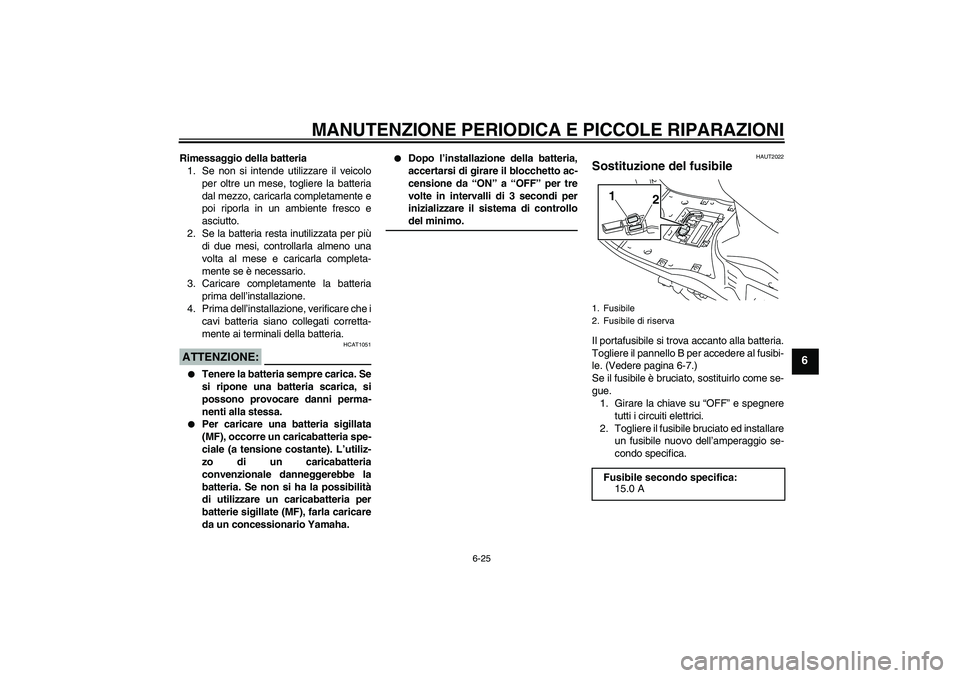

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-25
6
Rimessaggio della batteria
1. Se non si intende utilizzare il veicolo
per oltre un mese, togliere la batteria
dal mezzo, caricarla completamente e
poi riporla in un ambiente fresco e
asciutto.
2. Se la batteria resta inutilizzata per più
di due mesi, controllarla almeno una
volta al mese e caricarla completa-
mente se è necessario.
3. Caricare completamente la batteria
prima dell’installazione.
4. Prima dell’installazione, verificare che i
cavi batteria siano collegati corretta-
mente ai terminali della batteria.ATTENZIONE:
HCAT1051


Tenere la batteria sempre carica. Se
si ripone una batteria scarica, si
possono provocare danni perma-
nenti alla stessa.


Per caricare una batteria sigillata
(MF), occorre un caricabatteria spe-
ciale (a tensione costante). L’utiliz-
zo di un caricabatteria
convenzionale danneggerebbe la
batteria. Se non si ha la possibilità
di utilizzare un caricabatteria per
batterie sigillate (MF), farla caricare
da un concessionario Yamaha.


Dopo l’installazione della batteria,
accertarsi di girare il blocchetto ac-
censione da “ON” a “OFF” per tre
volte in intervalli di 3 secondi per
inizializzare il sistema di controllodel minimo.
HAUT2022
Sostituzione del fusibile Il portafusibile si trova accanto alla batteria.
Togliere il pannello B per accedere al fusibi-
le. (Vedere pagina 6-7.)
Se il fusibile è bruciato, sostituirlo come se-
gue.
1. Girare la chiave su “OFF” e spegnere
tutti i circuiti elettrici.
2. Togliere il fusibile bruciato ed installare
un fusibile nuovo dell’amperaggio se-
condo specifica.1. Fusibile
2. Fusibile di riserva
Fusibile secondo specifica:
15.0 A1
2
U4P7H1H0.book Page 25 Monday, December 10, 2007 6:48 PM

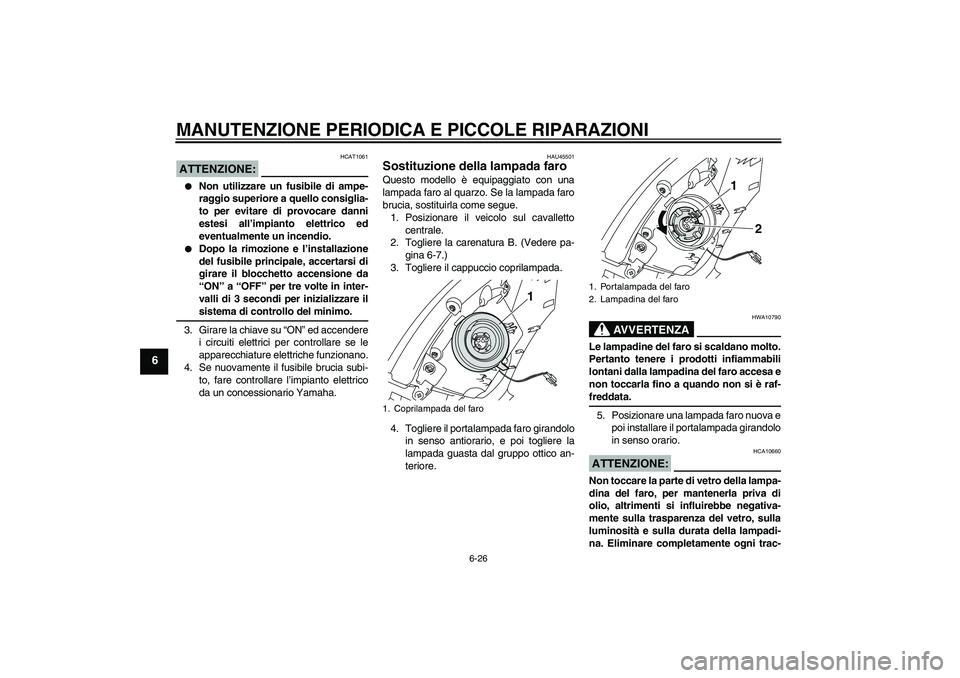

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-26
6
ATTENZIONE:
HCAT1061


Non utilizzare un fusibile di ampe-
raggio superiore a quello consiglia-
to per evitare di provocare danni
estesi all’impianto elettrico ed
eventualmente un incendio.


Dopo la rimozione e l’installazione
del fusibile principale, accertarsi di
girare il blocchetto accensione da
“ON” a “OFF” per tre volte in inter-
valli di 3 secondi per inizializzare ilsistema di controllo del minimo.
3. Girare la chiave su “ON” ed accendere
i circuiti elettrici per controllare se le
apparecchiature elettriche funzionano.
4. Se nuovamente il fusibile brucia subi-
to, fare controllare l’impianto elettrico
da un concessionario Yamaha.
HAU45501
Sostituzione della lampada faro Questo modello è equipaggiato con una
lampada faro al quarzo. Se la lampada faro
brucia, sostituirla come segue.
1. Posizionare il veicolo sul cavalletto
centrale.
2. Togliere la carenatura B. (Vedere pa-
gina 6-7.)
3. Togliere il cappuccio coprilampada.
4. Togliere il portalampada faro girandolo
in senso antiorario, e poi togliere la
lampada guasta dal gruppo ottico an-
teriore.
AVVERTENZA
HWA10790
Le lampadine del faro si scaldano molto.
Pertanto tenere i prodotti infiammabili
lontani dalla lampadina del faro accesa e
non toccarla fino a quando non si è raf-freddata.
5. Posizionare una lampada faro nuova e
poi installare il portalampada girandolo
in senso orario.ATTENZIONE:
HCA10660
Non toccare la parte di vetro della lampa-
dina del faro, per mantenerla priva di
olio, altrimenti si influirebbe negativa-
mente sulla trasparenza del vetro, sulla
luminosità e sulla durata della lampadi-
na. Eliminare completamente ogni trac-
1. Coprilampada del faro
1
1. Portalampada del faro
2. Lampadina del faro
1
2
U4P7H1H0.book Page 26 Monday, December 10, 2007 6:48 PM
