Page 21 of 76

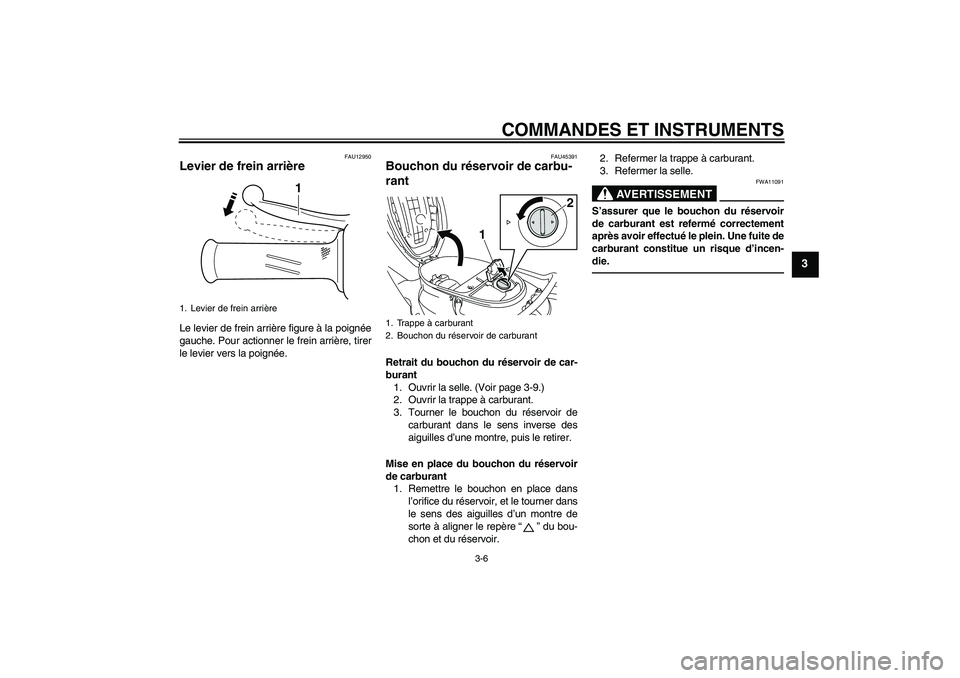

COMMANDES ET INSTRUMENTS
3-6
3
FAU12950
Levier de frein arrière Le levier de frein arrière figure à la poignée
gauche. Pour actionner le frein arrière, tirer
le levier vers la poignée.
FAU45391
Bouchon du réservoir de carbu-
rant Retrait du bouchon du réservoir de car-
burant
1. Ouvrir la selle. (Voir page 3-9.)
2. Ouvrir la trappe à carburant.
3. Tourner le bouchon du réservoir de
carburant dans le sens inverse des
aiguilles d’une montre, puis le retirer.
Mise en place du bouchon du réservoir
de carburant
1. Remettre le bouchon en place dans
l’orifice du réservoir, et le tourner dans
le sens des aiguilles d’un montre de
sorte à aligner le repère“” du bou-
chon et du réservoir.2. Refermer la trappe à carburant.
3. Refermer la selle.
AVERTISSEMENT
FWA11091
S’assurer que le bouchon du réservoir
de carburant est refermé correctement
après avoir effectué le plein. Une fuite de
carburant constitue un risque d’incen-
die.
1. Levier de frein arrière
1
1. Trappe à carburant
2. Bouchon du réservoir de carburant
2
1
U4P7F2F0.book Page 6 Wednesday, August 19, 2009 9:46 AM

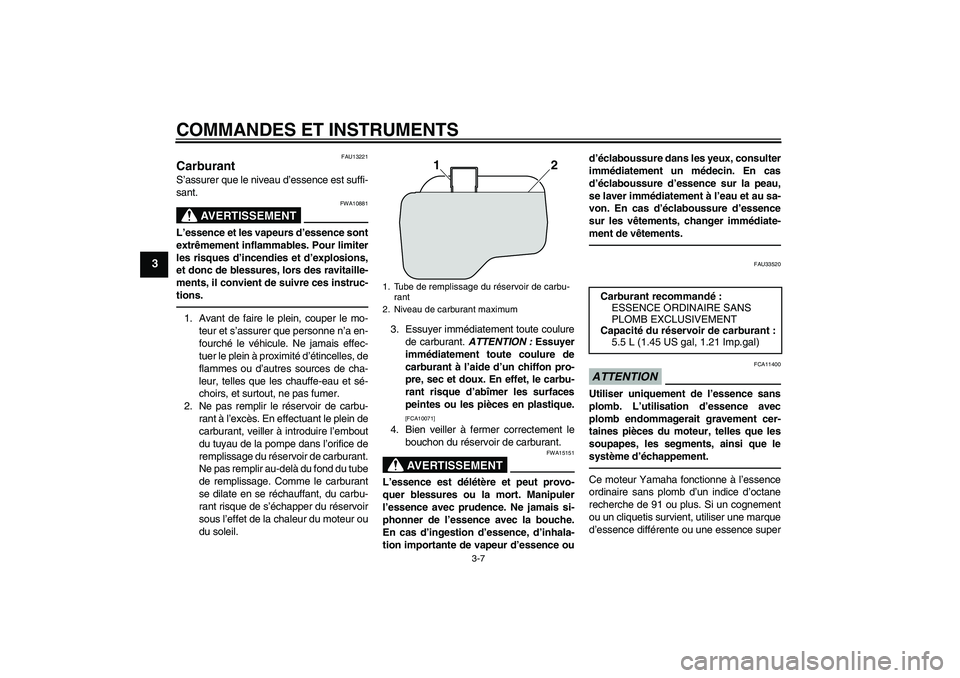

Page 22 of 76
COMMANDES ET INSTRUMENTS
3-7
3
FAU13221
Carburant S’assurer que le niveau d’essence est suffi-
sant.
AVERTISSEMENT
FWA10881
L’essence et les vapeurs d’essence sont
extrêmement inflammables. Pour limiter
les risques d’incendies et d’explosions,
et donc de blessures, lors des ravitaille-
ments, il convient de suivre ces instruc-
tions.1. Avant de faire le plein, couper le mo-
teur et s’assurer que personne n’a en-
fourché le véhicule. Ne jamais effec-
tuer le plein à proximité d’étincelles, de
flammes ou d’autres sources de cha-
leur, telles que les chauffe-eau et sé-
choirs, et surtout, ne pas fumer.
2. Ne pas remplir le réservoir de carbu-
rant à l’excès. En effectuant le plein de
carburant, veiller à introduire l’embout
du tuyau de la pompe dans l’orifice de
remplissage du réservoir de carburant.
Ne pas remplir au-delà du fond du tube
de remplissage. Comme le carburant
se dilate en se réchauffant, du carbu-
rant risque de s’échapper du réservoir
sous l’effet de la chaleur du moteur ou
du soleil.3. Essuyer immédiatement toute coulure
de carburant. ATTENTION : Essuyer
immédiatement toute coulure de
carburant à l’aide d’un chiffon pro-
pre, sec et doux. En effet, le carbu-
rant risque d’abîmer les surfaces
peintes ou les pièces en plastique.
[FCA10071]
4. Bien veiller à fermer correctement le
bouchon du réservoir de carburant.
AVERTISSEMENT
FWA15151
L’essence est délétère et peut provo-
quer blessures ou la mort. Manipuler
l’essence avec prudence. Ne jamais si-
phonner de l’essence avec la bouche.
En cas d’ingestion d’essence, d’inhala-
tion importante de vapeur d’essence oud’éclaboussure dans les yeux, consulter
immédiatement un médecin. En cas
d’éclaboussure d’essence sur la peau,
se laver immédiatement à l’eau et au sa-
von. En cas d’éclaboussure d’essence
sur les vêtements, changer immédiate-
ment de vêtements.
FAU33520
ATTENTION
FCA11400
Utiliser uniquement de l’essence sans
plomb. L’utilisation d’essence avec
plomb endommagerait gravement cer-
taines pièces du moteur, telles que les
soupapes, les segments, ainsi que le
système d’échappement.Ce moteur Yamaha fonctionne à l’essence
ordinaire sans plomb d’un indice d’octane
recherche de 91 ou plus. Si un cognement
ou un cliquetis survient, utiliser une marque
d’essence différente ou une essence super
1. Tube de remplissage du réservoir de carbu-
rant
2. Niveau de carburant maximum
2 1
Carburant recommandé:
ESSENCE ORDINAIRE SANS
PLOMB EXCLUSIVEMENT
Capacité du réservoir de carburant :
5.5 L (1.45 US gal, 1.21 Imp.gal)
U4P7F2F0.book Page 7 Wednesday, August 19, 2009 9:46 AM
Page 23 of 76

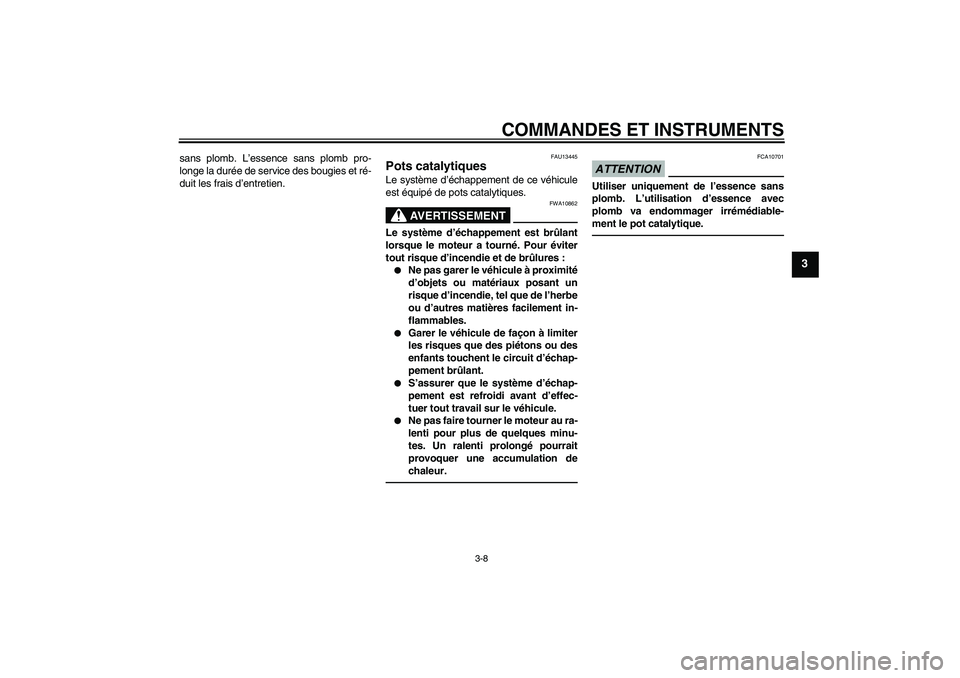

COMMANDES ET INSTRUMENTS
3-8
3
sans plomb. L’essence sans plomb pro-
longe la durée de service des bougies et ré-
duit les frais d’entretien.
FAU13445
Pots catalytiques Le système d’échappement de ce véhicule
est équipé de pots catalytiques.
AVERTISSEMENT
FWA10862
Le système d’échappement est brûlant
lorsque le moteur a tourné. Pour éviter
tout risque d’incendie et de brûlures :
Ne pas garer le véhicule à proximité
d’objets ou matériaux posant un
risque d’incendie, tel que de l’herbe
ou d’autres matières facilement in-
flammables.
Garer le véhicule de façon à limiter
les risques que des piétons ou des
enfants touchent le circuit d’échap-
pement brûlant.
S’assurer que le système d’échap-
pement est refroidi avant d’effec-
tuer tout travail sur le véhicule.
Ne pas faire tourner le moteur au ra-
lenti pour plus de quelques minu-
tes. Un ralenti prolongé pourrait
provoquer une accumulation de
chaleur.
ATTENTION
FCA10701
Utiliser uniquement de l’essence sans
plomb. L’utilisation d’essence avec
plomb va endommager irrémédiable-
ment le pot catalytique.
U4P7F2F0.book Page 8 Wednesday, August 19, 2009 9:46 AM
Page 24 of 76

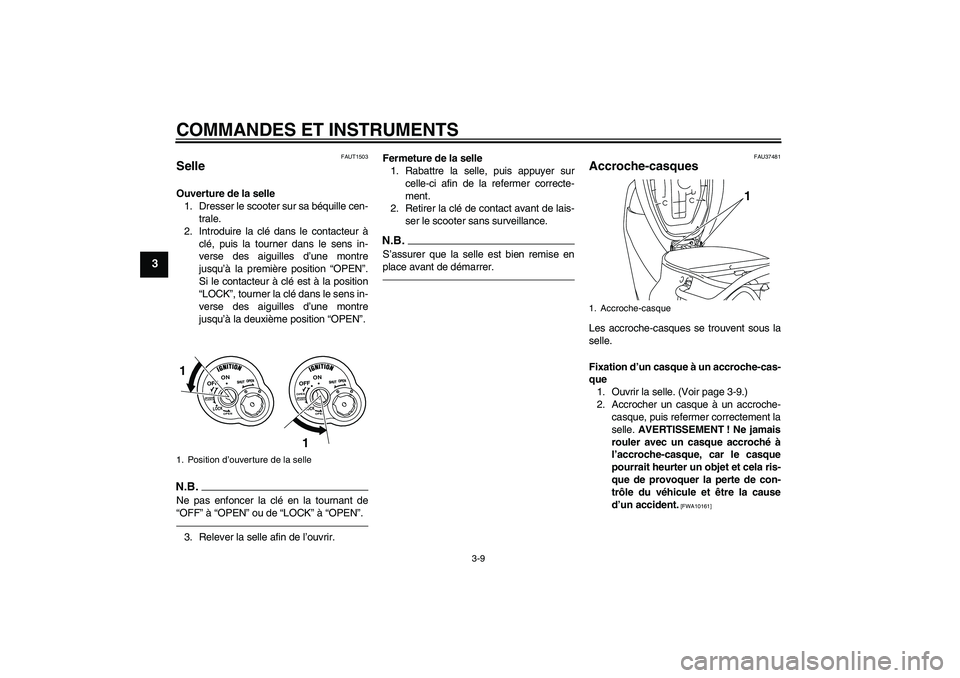

COMMANDES ET INSTRUMENTS
3-9
3
FAUT1503
Selle Ouverture de la selle
1. Dresser le scooter sur sa béquille cen-
trale.
2. Introduire la clé dans le contacteur à
clé, puis la tourner dans le sens in-
verse des aiguilles d’une montre
jusqu’à la première position “OPEN”.
Si le contacteur à clé est à la position
“LOCK”, tourner la clé dans le sens in-
verse des aiguilles d’une montre
jusqu’à la deuxième position “OPEN”.N.B.Ne pas enfoncer la clé en la tournant de
“OFF” à “OPEN” ou de “LOCK” à “OPEN”.3. Relever la selle afin de l’ouvrir.Fermeture de la selle
1. Rabattre la selle, puis appuyer sur
celle-ci afin de la refermer correcte-
ment.
2. Retirer la clé de contact avant de lais-
ser le scooter sans surveillance.
N.B.S’assurer que la selle est bien remise en
place avant de démarrer.
FAU37481
Accroche-casques Les accroche-casques se trouvent sous la
selle.
Fixation d’un casque à un accroche-cas-
que
1. Ouvrir la selle. (Voir page 3-9.)
2. Accrocher un casque à un accroche-
casque, puis refermer correctement la
selle. AVERTISSEMENT ! Ne jamais
rouler avec un casque accroché à
l’accroche-casque, car le casque
pourrait heurter un objet et cela ris-
que de provoquer la perte de con-
trôle du véhicule et être la cause
d’un accident.
[FWA10161]
1. Position d’ouverture de la selle
ON
OPEN
OPENP
U
S
HLOCKOFF
ON
OPEN
OPENP
U
S
HLOCKOFF
1
1
1. Accroche-casque
1
U4P7F2F0.book Page 9 Wednesday, August 19, 2009 9:46 AM
Page 25 of 76

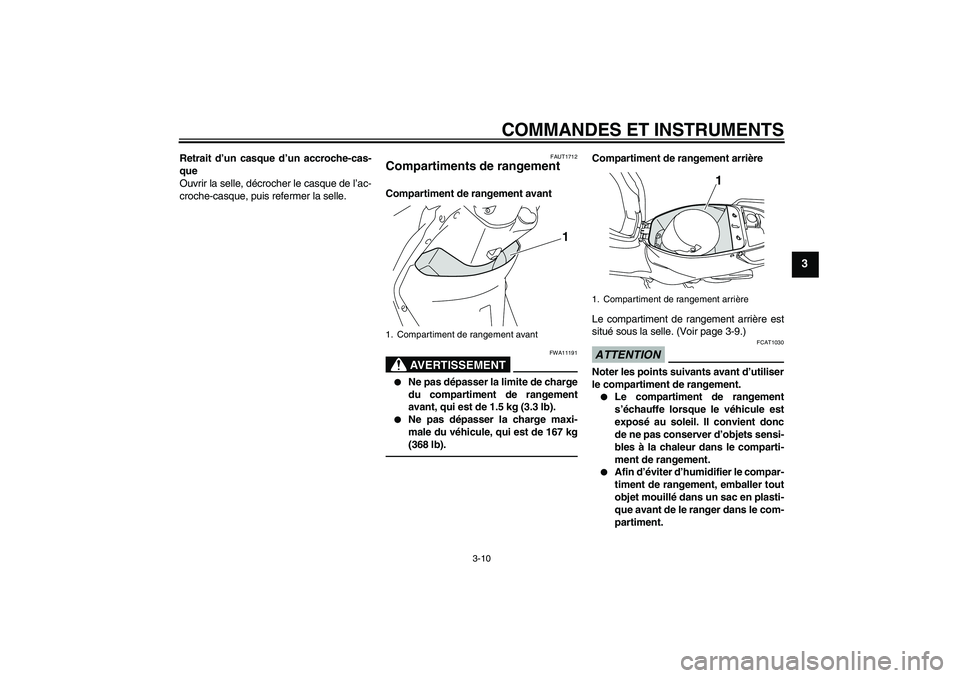

COMMANDES ET INSTRUMENTS
3-10
3
Retrait d’un casque d’un accroche-cas-
que
Ouvrir la selle, décrocher le casque de l’ac-
croche-casque, puis refermer la selle.
FAUT1712
Compartiments de rangement Compartiment de rangement avant
AVERTISSEMENT
FWA11191
Ne pas dépasser la limite de charge
du compartiment de rangement
avant, qui est de 1.5 kg (3.3 lb).
Ne pas dépasser la charge maxi-
male du véhicule, qui est de 167 kg
(368 lb).
Compartiment de rangement arrière
Le compartiment de rangement arrière est
situé sous la selle. (Voir page 3-9.)ATTENTION
FCAT1030
Noter les points suivants avant d’utiliser
le compartiment de rangement.
Le compartiment de rangement
s’échauffe lorsque le véhicule est
exposé au soleil. Il convient donc
de ne pas conserver d’objets sensi-
bles à la chaleur dans le comparti-
ment de rangement.
Afin d’éviter d’humidifier le compar-
timent de rangement, emballer tout
objet mouillé dans un sac en plasti-
que avant de le ranger dans le com-
partiment.
1. Compartiment de rangement avant
1
1. Compartiment de rangement arrière
1
U4P7F2F0.book Page 10 Wednesday, August 19, 2009 9:46 AM
Page 26 of 76

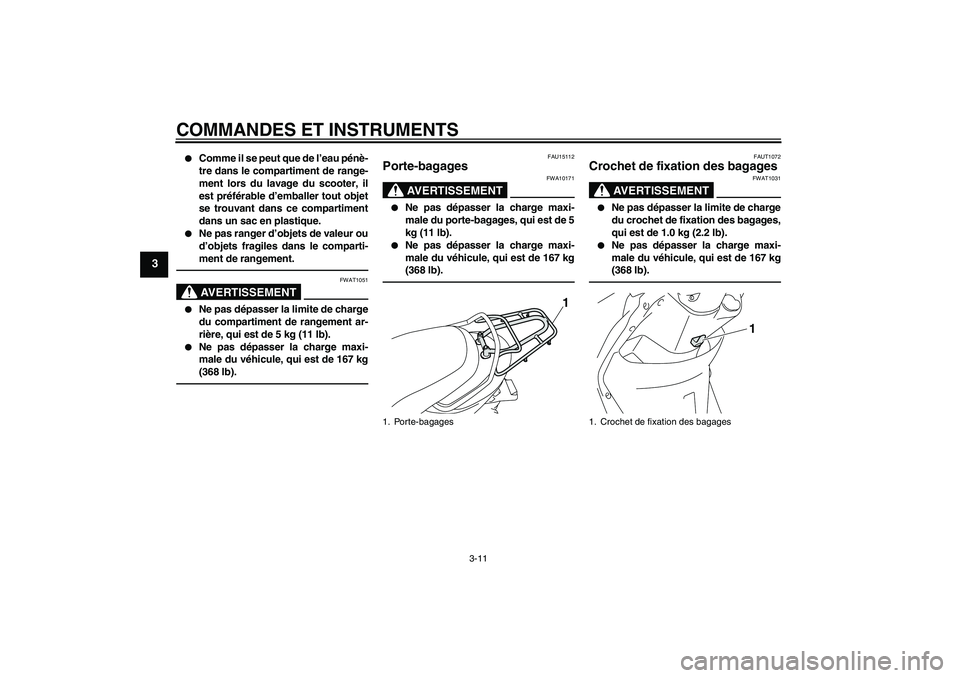

COMMANDES ET INSTRUMENTS
3-11
3
Comme il se peut que de l’eau pénè-
tre dans le compartiment de range-
ment lors du lavage du scooter, il
est préférable d’emballer tout objet
se trouvant dans ce compartiment
dans un sac en plastique.
Ne pas ranger d’objets de valeur ou
d’objets fragiles dans le comparti-
ment de rangement.AVERTISSEMENT
FWAT1051
Ne pas dépasser la limite de charge
du compartiment de rangement ar-
rière, qui est de 5 kg (11 lb).
Ne pas dépasser la charge maxi-
male du véhicule, qui est de 167 kg
(368 lb).
FAU15112
Porte-bagages
AVERTISSEMENT
FWA10171
Ne pas dépasser la charge maxi-
male du porte-bagages, qui est de 5
kg (11 lb).
Ne pas dépasser la charge maxi-
male du véhicule, qui est de 167 kg
(368 lb).
FAUT1072
Crochet de fixation des bagages
AVERTISSEMENT
FWAT1031
Ne pas dépasser la limite de charge
du crochet de fixation des bagages,
qui est de 1.0 kg (2.2 lb).
Ne pas dépasser la charge maxi-
male du véhicule, qui est de 167 kg
(368 lb).
1. Porte-bagages
1
1. Crochet de fixation des bagages
1
U4P7F2F0.book Page 11 Wednesday, August 19, 2009 9:46 AM

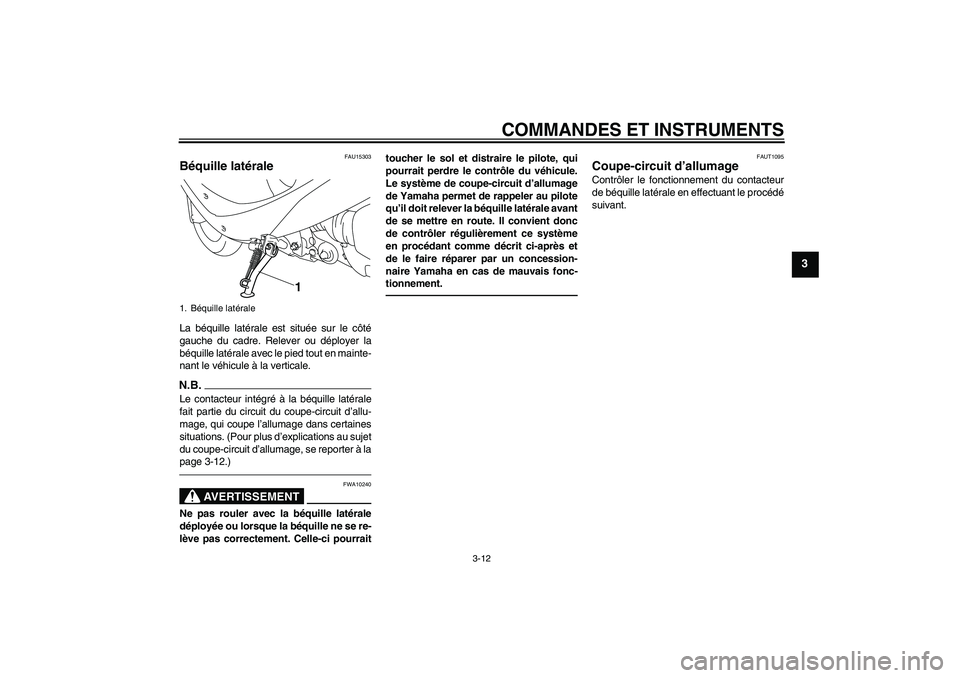

Page 27 of 76
COMMANDES ET INSTRUMENTS
3-12
3
FAU15303
Béquille latérale La béquille latérale est située sur le côté
gauche du cadre. Relever ou déployer la
béquille latérale avec le pied tout en mainte-
nant le véhicule à la verticale.N.B.Le contacteur intégré à la béquille latérale
fait partie du circuit du coupe-circuit d’allu-
mage, qui coupe l’allumage dans certaines
situations. (Pour plus d’explications au sujet
du coupe-circuit d’allumage, se reporter à la
page 3-12.)
AVERTISSEMENT
FWA10240
Ne pas rouler avec la béquille latérale
déployée ou lorsque la béquille ne se re-
lève pas correctement. Celle-ci pourraittoucher le sol et distraire le pilote, qui
pourrait perdre le contrôle du véhicule.
Le système de coupe-circuit d’allumage
de Yamaha permet de rappeler au pilote
qu’il doit relever la béquille latérale avant
de se mettre en route. Il convient donc
de contrôler régulièrement ce système
en procédant comme décrit ci-après et
de le faire réparer par un concession-
naire Yamaha en cas de mauvais fonc-
tionnement.
FAUT1095
Coupe-circuit d’allumage Contrôler le fonctionnement du contacteur
de béquille latérale en effectuant le procédé
suivant.
1. Béquille latérale
1
U4P7F2F0.book Page 12 Wednesday, August 19, 2009 9:46 AM
Page 28 of 76

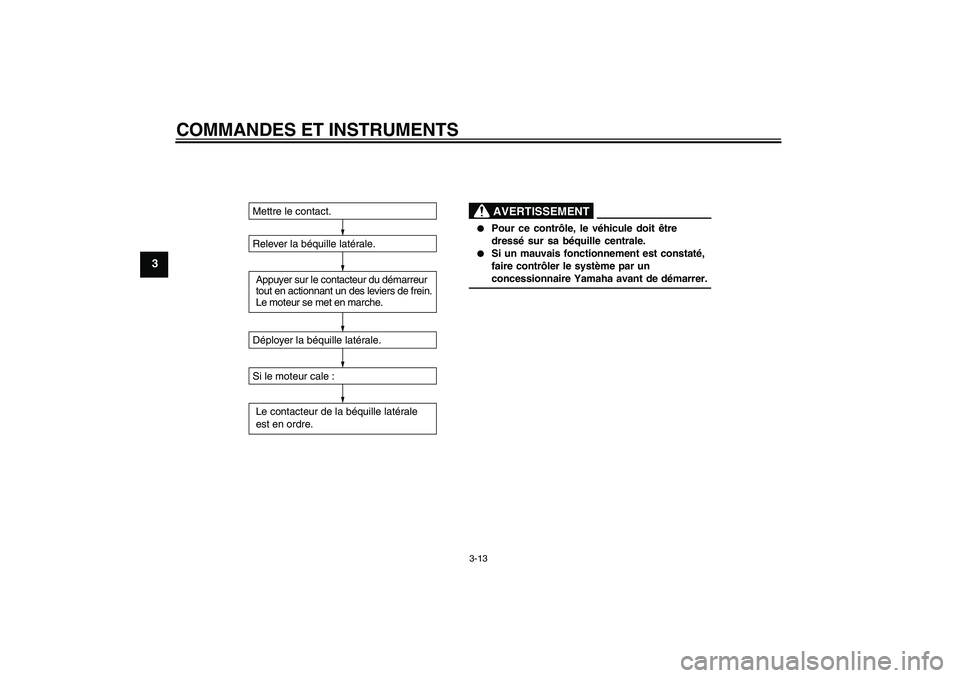

COMMANDES ET INSTRUMENTS
3-13
3
Mettre le contact.
Relever la béquille latérale.
Appuyer sur le contacteur du démarreur
tout en actionnant un des leviers de frein.
Le moteur se met en marche.
Déployer la béquille latérale.
Si le moteur cale :
Le contacteur de la béquille latérale
est en ordre.
AVERTISSEMENT
Pour ce contrôle, le véhicule doit être
dressé sur sa béquille centrale.
Si un mauvais fonctionnement est constaté,
faire contrôler le système par un
concessionnaire Yamaha avant de démarrer.
U4P7F2F0.book Page 13 Wednesday, August 19, 2009 9:46 AM
Page 29 of 76

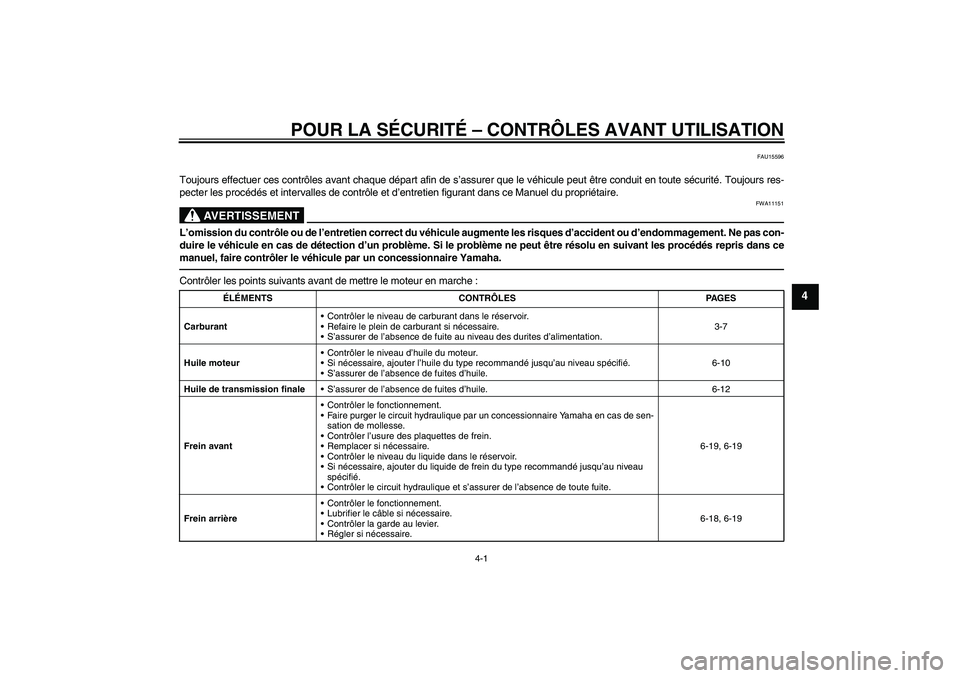

POUR LA SÉCURITÉ – CONTRÔLES AVANT UTILISATION
4-1
4
FAU15596
Toujours effectuer ces contrôles avant chaque départ afin de s’assurer que le véhicule peut être conduit en toute sécurité. Toujours res-
pecter les procédés et intervalles de contrôle et d’entretien figurant dans ce Manuel du propriétaire.
AVERTISSEMENT
FWA11151
L’omission du contrôle ou de l’entretien correct du véhicule augmente les risques d’accident ou d’endommagement. Ne pas con-
duire le véhicule en cas de détection d’un problème. Si le problème ne peut être résolu en suivant les procédés repris dans ce
manuel, faire contrôler le véhicule par un concessionnaire Yamaha.Contrôler les points suivants avant de mettre le moteur en marche :
ÉLÉMENTS CONTRÔLES PAGES
CarburantContrôler le niveau de carburant dans le réservoir.
Refaire le plein de carburant si nécessaire.
S’assurer de l’absence de fuite au niveau des durites d’alimentation.3-7
Huile moteurContrôler le niveau d’huile du moteur.
Si nécessaire, ajouter l’huile du type recommandé jusqu’au niveau spécifié.
S’assurer de l’absence de fuites d’huile.6-10
Huile de transmission finaleS’assurer de l’absence de fuites d’huile. 6-12
Frein avantContrôler le fonctionnement.
Faire purger le circuit hydraulique par un concessionnaire Yamaha en cas de sen-
sation de mollesse.
Contrôler l’usure des plaquettes de frein.
Remplacer si nécessaire.
Contrôler le niveau du liquide dans le réservoir.
Si nécessaire, ajouter du liquide de frein du type recommandé jusqu’au niveau
spécifié.
Contrôler le circuit hydraulique et s’assurer de l’absence de toute fuite.6-19, 6-19
Frein arrièreContrôler le fonctionnement.
Lubrifier le câble si nécessaire.
Contrôler la garde au levier.
Régler si nécessaire.6-18, 6-19
U4P7F2F0.book Page 1 Wednesday, August 19, 2009 9:46 AM
Page 30 of 76

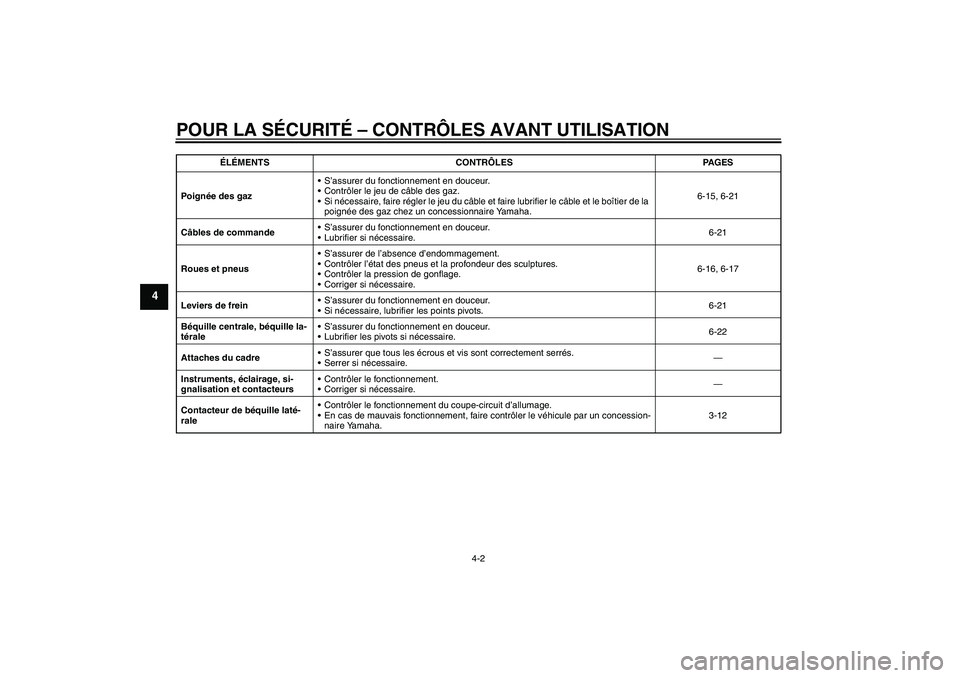

POUR LA SÉCURITÉ – CONTRÔLES AVANT UTILISATION
4-2
4
Poignée des gazS’assurer du fonctionnement en douceur.
Contrôler le jeu de câble des gaz.
Si nécessaire, faire régler le jeu du câble et faire lubrifier le câble et le boîtier de la
poignée des gaz chez un concessionnaire Yamaha.6-15, 6-21
Câbles de commandeS’assurer du fonctionnement en douceur.
Lubrifier si nécessaire.6-21
Roues et pneusS’assurer de l’absence d’endommagement.
Contrôler l’état des pneus et la profondeur des sculptures.
Contrôler la pression de gonflage.
Corriger si nécessaire.6-16, 6-17
Leviers de freinS’assurer du fonctionnement en douceur.
Si nécessaire, lubrifier les points pivots.6-21
Béquille centrale, béquille la-
téraleS’assurer du fonctionnement en douceur.
Lubrifier les pivots si nécessaire.6-22
Attaches du cadreS’assurer que tous les écrous et vis sont correctement serrés.
Serrer si nécessaire.—
Instruments, éclairage, si-
gnalisation et contacteursContrôler le fonctionnement.
Corriger si nécessaire.—
Contacteur de béquille laté-
rale Contrôler le fonctionnement du coupe-circuit d’allumage.
En cas de mauvais fonctionnement, faire contrôler le véhicule par un concession-
naire Yamaha.3-12 ÉLÉMENTS CONTRÔLES PAGES
U4P7F2F0.book Page 2 Wednesday, August 19, 2009 9:46 AM
