YAMAHA VMAX 2010 Notices Demploi (in French)
Manufacturer: YAMAHA, Model Year: 2010, Model line: VMAX, Model: YAMAHA VMAX 2010Pages: 108, PDF Size: 3.68 MB

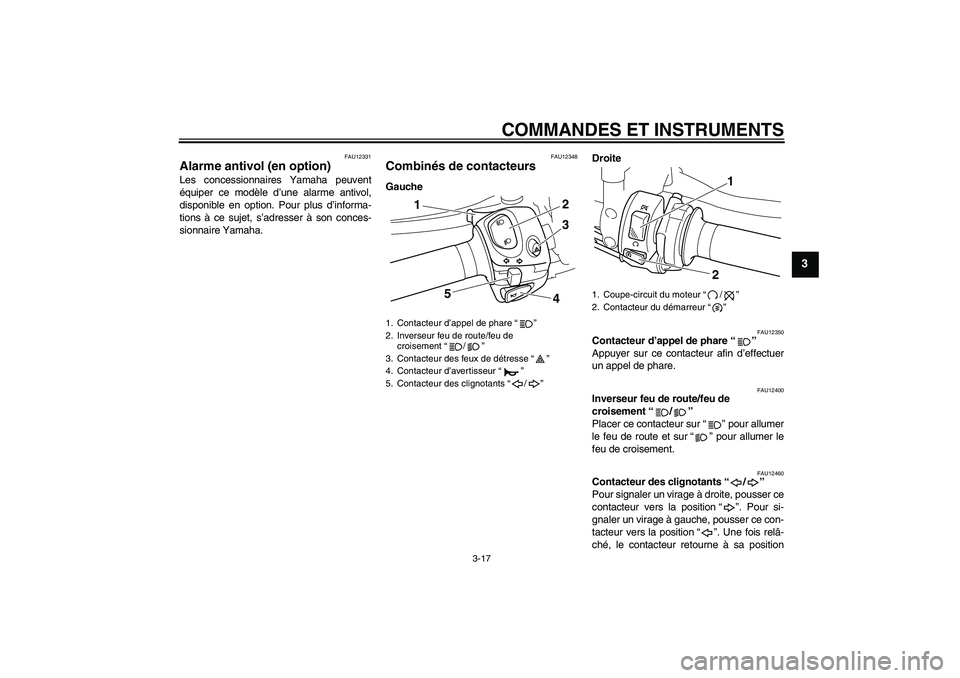

Page 31 of 108
COMMANDES ET INSTRUMENTS
3-17
3
FAU12331
Alarme antivol (en option) Les concessionnaires Yamaha peuvent
équiper ce modèle d’une alarme antivol,
disponible en option. Pour plus d’informa-
tions à ce sujet, s’adresser à son conces-
sionnaire Yamaha.
FAU12348
Combinés de contacteurs GaucheDroite
FAU12350
Contacteur d’appel de phare“”
Appuyer sur ce contacteur afin d’effectuer
un appel de phare.
FAU12400
Inverseur feu de route/feu de
croisement“/”
Placer ce contacteur sur“” pour allumer
le feu de route et sur“” pour allumer le
feu de croisement.
FAU12460
Contacteur des clignotants“/”
Pour signaler un virage à droite, pousser ce
contacteur vers la position“”. Pour si-
gnaler un virage à gauche, pousser ce con-
tacteur vers la position“”. Une fois relâ-
ché, le contacteur retourne à sa position
1. Contacteur d’appel de phare“”
2. Inverseur feu de route/feu de
croisement“/”
3. Contacteur des feux de détresse“”
4. Contacteur d’avertisseur“”
5. Contacteur des clignotants“/”
5
43
2
1
1. Coupe-circuit du moteur“/”
2. Contacteur du démarreur“”
1
2
U2S3F1F0.book Page 17 Thursday, August 6, 2009 5:08 PM
Page 32 of 108
COMMANDES ET INSTRUMENTS
3-18
3
centrale. Pour éteindre les clignotants, ap-
puyer sur le contacteur après que celui-ci
est revenu à sa position centrale.
FAU12500
Contacteur d’avertisseur“”
Appuyer sur ce contacteur afin de faire re-
tentir l’avertisseur.
FAU12660
Coupe-circuit du moteur“/”
Placer ce contacteur sur“” avant de met-
tre le moteur en marche. En cas d’urgence,
comme par exemple, lors d’une chute ou
d’un blocage de câble des gaz, placer ce
contacteur sur“” afin de couper le mo-
teur.
FAU12711
Contacteur du démarreur“”
Appuyer sur ce contacteur afin de lancer le
moteur à l’aide du démarreur. Avant de
mettre le moteur en marche, il convient de
lire les instructions de mise en marche figu-
rant à la page 5-1.
FAU42340
Le témoin d’alerte de panne du moteur et le
témoin d’alerte du système ABS s’allument
lorsque la clé de contact est tournée à la po-
sition “ON”, et lorsque le bouton du démar-
reur est actionné. Cela n’indique donc pas
une panne.
FAU12733
Contacteur des feux de détresse“”
Quand la clé de contact est sur “ON”
ou“”, ce contacteur permet d’enclen-
cher les feux de détresse, c.-à-d. le cligno-
tement simultané de tous les clignotants.
Les feux de détresse s’utilisent en cas d’ur-
gence ou pour avertir les autres automobi-
listes du stationnement du véhicule à un en-
droit pouvant représenter un danger.ATTENTION
FCA10061
Ne pas laisser les feux de détresse trop
longtemps allumés lorsque le moteur
est coupé, car la batterie pourrait se dé-
charger.
FAU12830
Levier d’embrayage Le levier d’embrayage se trouve à la poi-
gnée gauche. Pour débrayer, tirer le levier
vers la poignée. Pour embrayer, relâcher le
levier. Un fonctionnement en douceur s’ob-
tient en tirant le levier rapidement et en le
relâchant lentement.
Le levier d’embrayage est muni d’une mo-
lette de réglage de position. Pour régler la
distance entre le levier d’embrayage et la
poignée du guidon, tourner la molette de ré-
glage tout en éloignant le levier de la poi-
gnée en le repoussant. Il faut veiller à bien1. Levier d’embrayage
2. Molette de réglage de position du levier
d’embrayage
3. Flèche
4. Distance entre le levier d’embrayage et la
poignée
4
1
2
3
U2S3F1F0.book Page 18 Thursday, August 6, 2009 5:08 PM
Page 33 of 108
COMMANDES ET INSTRUMENTS
3-19
3
aligner la position sélectionnée figurant sur
la molette et la flèche sur le levier d’em-
brayage.
Le levier d’embrayage est équipé d’un con-
tacteur d’embrayage, qui est lié au système
du coupe-circuit d’allumage. (Voir page
3-31.)
FAU12870
Sélecteur Le sélecteur est situé du côté gauche de la
moto et s’utilise conjointement avec le levier
d’embrayage lors du changement des 5 vi-
tesses à prise constante dont la boîte de vi-
tesses est équipée.
FAU33851
Levier de frein Le levier de frein est situé à la poignée
droite. Pour actionner le frein avant, tirer le
levier vers la poignée.
Le levier de frein est équipé d’un bouton de
réglage de position. Pour régler la distance
entre le levier de frein et la poignée du gui-
don, tourner le bouton de réglage tout en
éloignant le levier de la poignée en le re-
poussant. Une fois la position désirée obte-
nue, veiller à aligner une des rainures du
bouton de réglage sur le repère“” du le-
vier de frein afin de bloquer le mécanisme
en place.
1. Sélecteur
1
1. Levier de frein
2. Bouton de réglage de position du levier de
frein
3. Repère“”
4. Distance entre le levier de frein et la poignée
1
4
2
3
U2S3F1F0.book Page 19 Thursday, August 6, 2009 5:08 PM
Page 34 of 108
COMMANDES ET INSTRUMENTS
3-20
3
FAU12941
Pédale de frein La pédale de frein est située du côté droit de
la moto. Pour actionner le frein arrière, ap-
puyer sur la pédale de frein.
FAU46391
Système d’antiblocage des
roues (ABS) Le système d’antiblocage des roues de
Yamaha fait appel à un contrôle électroni-
que agissant indépendamment sur la roue
avant et arrière. Le système ABS est con-
trôlé par un bloc de commande électronique
(ECU). En cas de panne du système, le frei-
nage se fait de façon conventionnelle.
AVERTISSEMENT
FWA10090
Le système ABS est plus efficace
sur des distances de freinage plus
longues.
Selon les routes (surface acciden-
tée, recouverte de graviers, etc.) un
véhicule équipé du système ABS
peut requérir une distance de frei-
nage plus longue qu’un véhicule
sans système ABS. Il convient dès
lors de conserver une distance suf-
fisante par rapport au véhicule qui
précède et de s’adapter à la vitesse
du trafic.
N.B.
Les freins ABS s’actionnent de la
même façon que les freins classiques.
Des vibrations peuvent toutefois être
ressenties au levier ou à la pédale defrein lorsque le système ABS fonc-
tionne. Il ne s’agit donc pas d’une ano-
malie.
Ce système ABS dispose d’un mode
de test produisant des vibrations au le-
vier ou à la pédale de frein lorsque le
système fonctionne. Des outils spé-
ciaux sont toutefois nécessaires afin
de pouvoir effectuer ce test. Il convient
donc de s’adresser à un concession-
naire Yamaha.
ATTENTION
FCA16120
Éloigner tous types d’aimants (y com-
pris doigts et tournevis magnétiques,
etc.) des moyeux de roue avant et ar-
rière, sous peine de risquer d’endomma-
ger les rotors magnétiques équipant les
moyeux, ce qui empêcherait le bon fonc-
tionnement du système ABS.
1. Pédale de frein
1
U2S3F1F0.book Page 20 Thursday, August 6, 2009 5:08 PM

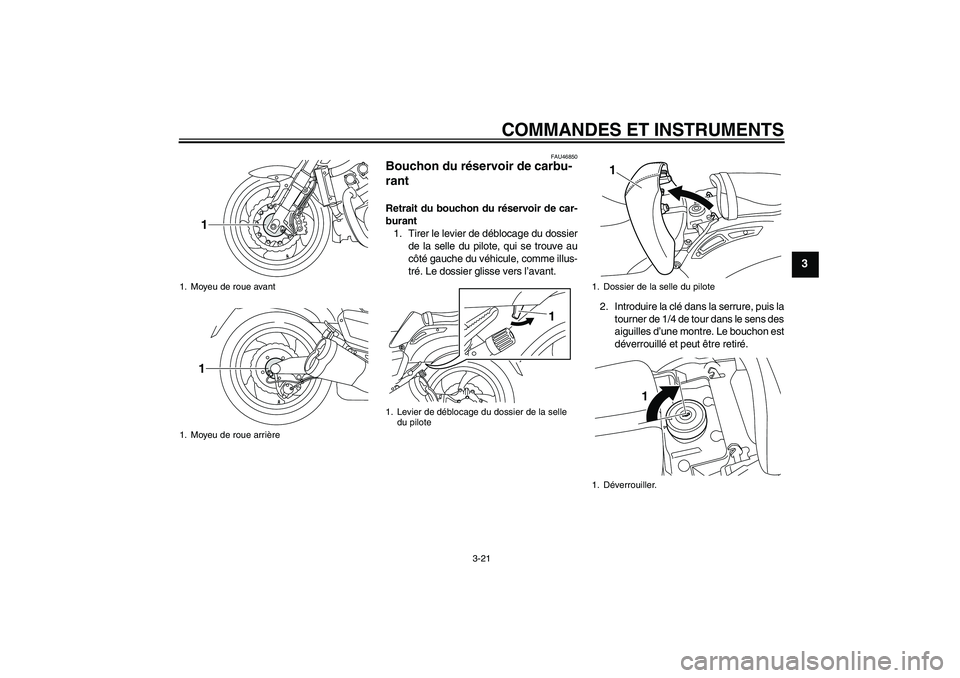

Page 35 of 108
COMMANDES ET INSTRUMENTS
3-21
3
FAU46850
Bouchon du réservoir de carbu-
rant Retrait du bouchon du réservoir de car-
burant
1. Tirer le levier de déblocage du dossier
de la selle du pilote, qui se trouve au
côté gauche du véhicule, comme illus-
tré. Le dossier glisse vers l’avant.
2. Introduire la clé dans la serrure, puis la
tourner de 1/4 de tour dans le sens des
aiguilles d’une montre. Le bouchon est
déverrouillé et peut être retiré.
1. Moyeu de roue avant
1. Moyeu de roue arrière
11
1. Levier de déblocage du dossier de la selle
du pilote
1
1. Dossier de la selle du pilote
1. Déverrouiller.
1
1
U2S3F1F0.book Page 21 Thursday, August 6, 2009 5:08 PM

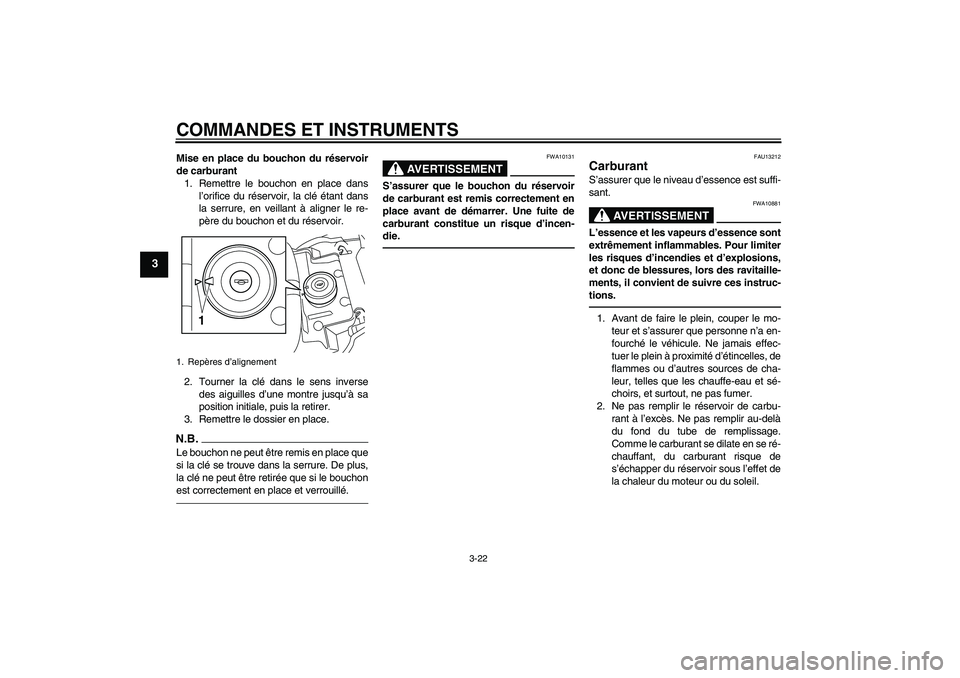

Page 36 of 108
COMMANDES ET INSTRUMENTS
3-22
3
Mise en place du bouchon du réservoir
de carburant
1. Remettre le bouchon en place dans
l’orifice du réservoir, la clé étant dans
la serrure, en veillant à aligner le re-
père du bouchon et du réservoir.
2. Tourner la clé dans le sens inverse
des aiguilles d’une montre jusqu’à sa
position initiale, puis la retirer.
3. Remettre le dossier en place.N.B.Le bouchon ne peut être remis en place que
si la clé se trouve dans la serrure. De plus,
la clé ne peut être retirée que si le bouchon
est correctement en place et verrouillé.
AVERTISSEMENT
FWA10131
S’assurer que le bouchon du réservoir
de carburant est remis correctement en
place avant de démarrer. Une fuite de
carburant constitue un risque d’incen-
die.
FAU13212
Carburant S’assurer que le niveau d’essence est suffi-
sant.
AVERTISSEMENT
FWA10881
L’essence et les vapeurs d’essence sont
extrêmement inflammables. Pour limiter
les risques d’incendies et d’explosions,
et donc de blessures, lors des ravitaille-
ments, il convient de suivre ces instruc-
tions.1. Avant de faire le plein, couper le mo-
teur et s’assurer que personne n’a en-
fourché le véhicule. Ne jamais effec-
tuer le plein à proximité d’étincelles, de
flammes ou d’autres sources de cha-
leur, telles que les chauffe-eau et sé-
choirs, et surtout, ne pas fumer.
2. Ne pas remplir le réservoir de carbu-
rant à l’excès. Ne pas remplir au-delà
du fond du tube de remplissage.
Comme le carburant se dilate en se ré-
chauffant, du carburant risque de
s’échapper du réservoir sous l’effet de
la chaleur du moteur ou du soleil.
1. Repères d’alignement
1
U2S3F1F0.book Page 22 Thursday, August 6, 2009 5:08 PM

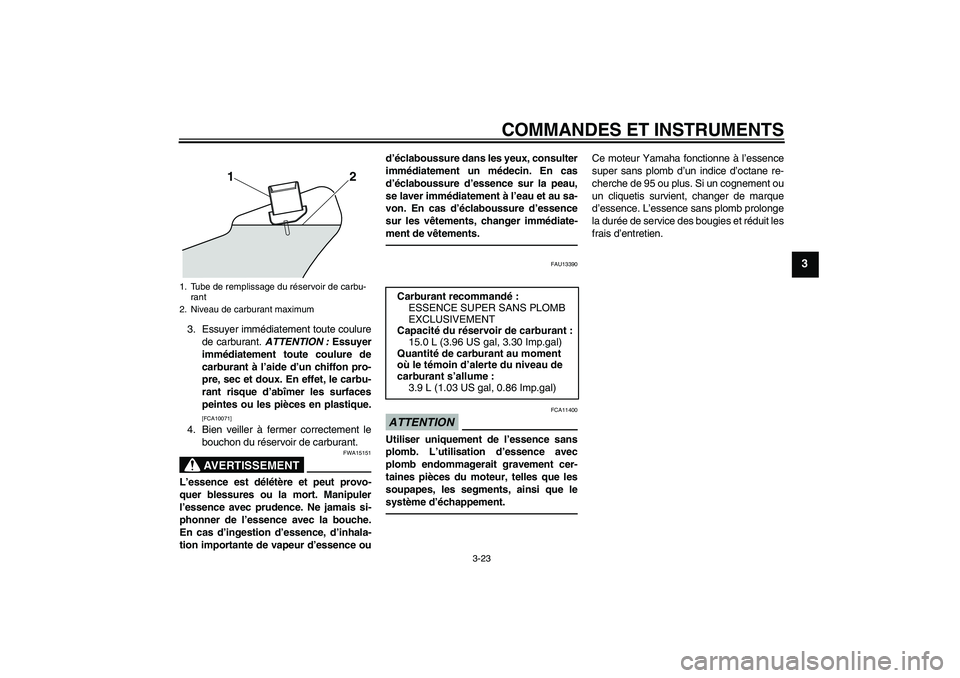

Page 37 of 108
COMMANDES ET INSTRUMENTS
3-23
3
3. Essuyer immédiatement toute coulure
de carburant. ATTENTION : Essuyer
immédiatement toute coulure de
carburant à l’aide d’un chiffon pro-
pre, sec et doux. En effet, le carbu-
rant risque d’abîmer les surfaces
peintes ou les pièces en plastique.
[FCA10071]
4. Bien veiller à fermer correctement le
bouchon du réservoir de carburant.
AVERTISSEMENT
FWA15151
L’essence est délétère et peut provo-
quer blessures ou la mort. Manipuler
l’essence avec prudence. Ne jamais si-
phonner de l’essence avec la bouche.
En cas d’ingestion d’essence, d’inhala-
tion importante de vapeur d’essence oud’éclaboussure dans les yeux, consulter
immédiatement un médecin. En cas
d’éclaboussure d’essence sur la peau,
se laver immédiatement à l’eau et au sa-
von. En cas d’éclaboussure d’essence
sur les vêtements, changer immédiate-
ment de vêtements.
FAU13390
ATTENTION
FCA11400
Utiliser uniquement de l’essence sans
plomb. L’utilisation d’essence avec
plomb endommagerait gravement cer-
taines pièces du moteur, telles que les
soupapes, les segments, ainsi que le
système d’échappement.
Ce moteur Yamaha fonctionne à l’essence
super sans plomb d’un indice d’octane re-
cherche de 95 ou plus. Si un cognement ou
un cliquetis survient, changer de marque
d’essence. L’essence sans plomb prolonge
la durée de service des bougies et réduit les
frais d’entretien.
1. Tube de remplissage du réservoir de carbu-
rant
2. Niveau de carburant maximum
12
Carburant recommandé:
ESSENCE SUPER SANS PLOMB
EXCLUSIVEMENT
Capacité du réservoir de carburant :
15.0 L (3.96 US gal, 3.30 Imp.gal)
Quantité de carburant au moment
où le témoin d’alerte du niveau de
carburant s’allume :
3.9 L (1.03 US gal, 0.86 Imp.gal)
U2S3F1F0.book Page 23 Thursday, August 6, 2009 5:08 PM
Page 38 of 108

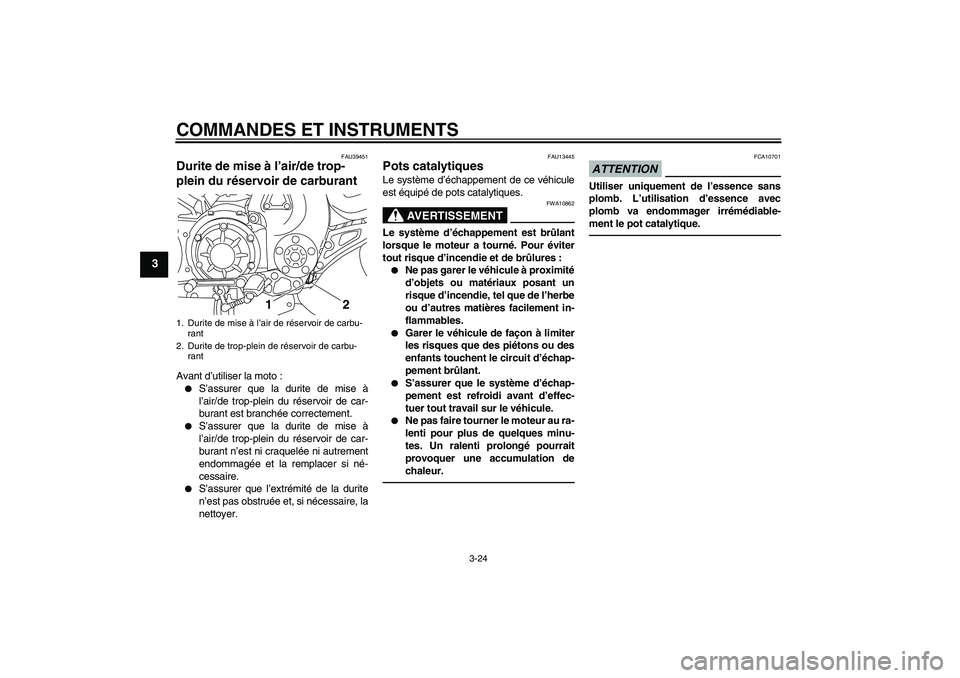

COMMANDES ET INSTRUMENTS
3-24
3
FAU39451
Durite de mise à l’air/de trop-
plein du réservoir de carburant Avant d’utiliser la moto :
S’assurer que la durite de mise à
l’air/de trop-plein du réservoir de car-
burant est branchée correctement.
S’assurer que la durite de mise à
l’air/de trop-plein du réservoir de car-
burant n’est ni craquelée ni autrement
endommagée et la remplacer si né-
cessaire.
S’assurer que l’extrémité de la durite
n’est pas obstruée et, si nécessaire, la
nettoyer.
FAU13445
Pots catalytiques Le système d’échappement de ce véhicule
est équipé de pots catalytiques.
AVERTISSEMENT
FWA10862
Le système d’échappement est brûlant
lorsque le moteur a tourné. Pour éviter
tout risque d’incendie et de brûlures :
Ne pas garer le véhicule à proximité
d’objets ou matériaux posant un
risque d’incendie, tel que de l’herbe
ou d’autres matières facilement in-
flammables.
Garer le véhicule de façon à limiter
les risques que des piétons ou des
enfants touchent le circuit d’échap-
pement brûlant.
S’assurer que le système d’échap-
pement est refroidi avant d’effec-
tuer tout travail sur le véhicule.
Ne pas faire tourner le moteur au ra-
lenti pour plus de quelques minu-
tes. Un ralenti prolongé pourrait
provoquer une accumulation de
chaleur.
ATTENTION
FCA10701
Utiliser uniquement de l’essence sans
plomb. L’utilisation d’essence avec
plomb va endommager irrémédiable-
ment le pot catalytique.
1. Durite de mise à l’air de réservoir de carbu-
rant
2. Durite de trop-plein de réservoir de carbu-
rant
12
U2S3F1F0.book Page 24 Thursday, August 6, 2009 5:08 PM
Page 39 of 108

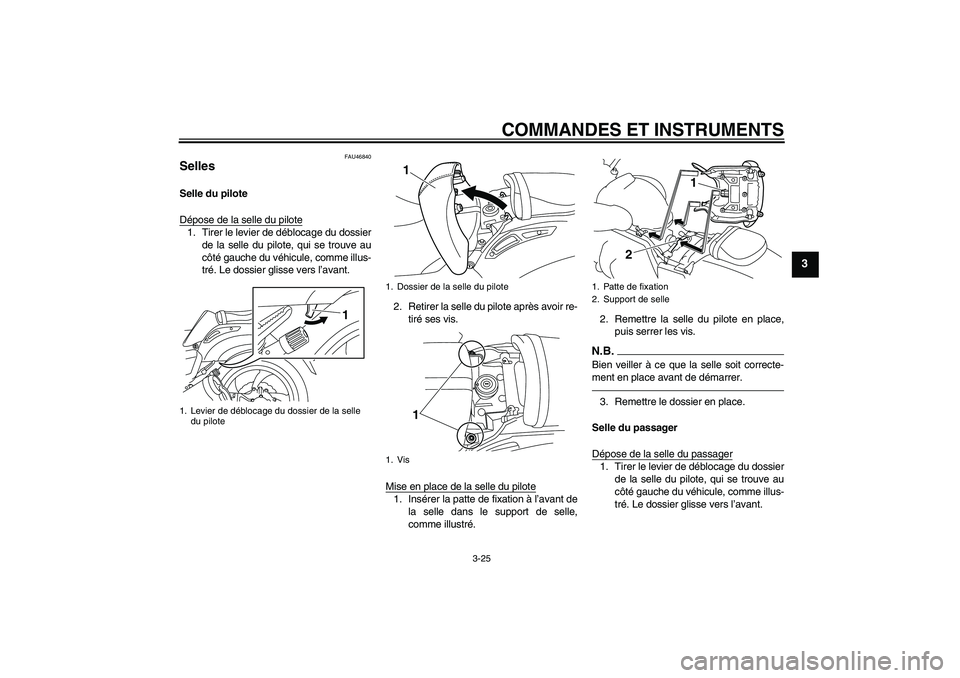

COMMANDES ET INSTRUMENTS
3-25
3
FAU46840
Selles Selle du pilote
Dépose de la selle du pilote1. Tirer le levier de déblocage du dossier
de la selle du pilote, qui se trouve au
côté gauche du véhicule, comme illus-
tré. Le dossier glisse vers l’avant.
2. Retirer la selle du pilote après avoir re-
tiré ses vis.
Mise en place de la selle du pilote
1. Insérer la patte de fixation à l’avant de
la selle dans le support de selle,
comme illustré.2. Remettre la selle du pilote en place,
puis serrer les vis.
N.B.Bien veiller à ce que la selle soit correcte-
ment en place avant de démarrer.3. Remettre le dossier en place.
Selle du passager
Dépose de la selle du passager1. Tirer le levier de déblocage du dossier
de la selle du pilote, qui se trouve au
côté gauche du véhicule, comme illus-
tré. Le dossier glisse vers l’avant.
1. Levier de déblocage du dossier de la selle
du pilote
1
1. Dossier de la selle du pilote
1. Vis
11
1. Patte de fixation
2. Support de selle
1
2
U2S3F1F0.book Page 25 Thursday, August 6, 2009 5:08 PM
Page 40 of 108

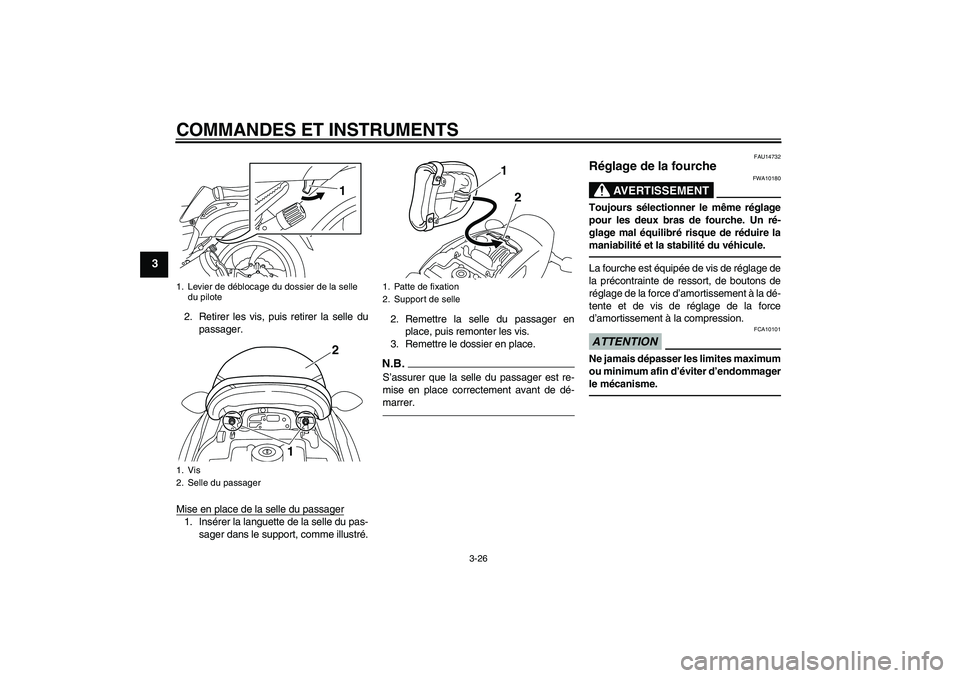

COMMANDES ET INSTRUMENTS
3-26
3
2. Retirer les vis, puis retirer la selle du
passager.
Mise en place de la selle du passager1. Insérer la languette de la selle du pas-
sager dans le support, comme illustré.2. Remettre la selle du passager en
place, puis remonter les vis.
3. Remettre le dossier en place.
N.B.S’assurer que la selle du passager est re-
mise en place correctement avant de dé-
marrer.
FAU14732
Réglage de la fourche
AVERTISSEMENT
FWA10180
Toujours sélectionner le même réglage
pour les deux bras de fourche. Un ré-
glage mal équilibré risque de réduire la
maniabilité et la stabilité du véhicule.La fourche est équipée de vis de réglage de
la précontrainte de ressort, de boutons de
réglage de la force d’amortissement à la dé-
tente et de vis de réglage de la force
d’amortissement à la compression.ATTENTION
FCA10101
Ne jamais dépasser les limites maximum
ou minimum afin d’éviter d’endommager
le mécanisme.
1. Levier de déblocage du dossier de la selle
du pilote
1. Vis
2. Selle du passager
12
1
1. Patte de fixation
2. Support de selle
1
2
U2S3F1F0.book Page 26 Thursday, August 6, 2009 5:08 PM
