COMMANDES ET INSTRUMENTS
3-27
3
Précontrainte de ressort
Pour augmenter la précontrainte de ressort
et donc durcir la suspension, tourner la vis
de réglage de chacun des bras de fourche
dans le sens (a). Pour réduire la précon-
trainte de ressort et donc adoucir la suspen-
sion, tourner ces deux vis dans le sens (b).
Bien veiller à aligner la rainure de réglage fi-
gurant sur le dispositif de réglage et le som-
met du bouchon de tube de fourche.Force d’amortissement à la détente
Pour augmenter la force d’amortissement à
la détente et donc durcir l’amortissement,
tourner le bouton de réglage de chacun des
bras de fourche dans le sens (a). Pour ré-
duire la force d’amortissement à la détente
et donc l’adoucir, tourner ces deux boutons
dans le sens (b).1. Vis de réglage de la précontrainte de ressort
(a)
(b)
1
1. Réglage actuel
2. Bouchon de tube de fourche
Réglage de la précontrainte de
ressort :
Minimum (réglage souple) :
5
Standard :
4
Maximum (réglage dur) :
1
54321
2 1
1. Bouton de réglage de la force d’amortisse-
ment à la détente
Réglage de l’amortissement à la
détente :
Minimum (réglage souple) :
17 déclic(s) dans le sens (b)*
Standard :
12 déclic(s) dans le sens (b)*
Maximum (réglage dur) :
1 déclic(s) dans le sens (b)*
* Le bouton de réglage étant tourné à
fond dans le sens (a).
(a)
(b)1
U2S3F1F0.book Page 27 Thursday, August 6, 2009 5:08 PM
Page 42 of 108
COMMANDES ET INSTRUMENTS
3-28
3
Force d’amortissement à la compres-
sion
Pour augmenter la force d’amortissement à
la compression et donc durcir l’amortisse-
ment, tourner la vis de réglage de chacun
des bras de fourche dans le sens (a). Pour
réduire la force d’amortissement à la com-
pression et donc adoucir l’amortissement,
tourner ces deux vis dans le sens (b).
N.B.En raison de différences dans la production,
le nombre total des déclics de réglage peut
varier selon les dispositifs de réglage de la
force d’amortissement. Le nombre total de
déclics représente toutefois la même plage
de réglage. Afin d’obtenir un réglage précis,
il est préférable de vérifier le nombre de dé-
clics de chaque dispositif et d’adapter les
valeurs données, si nécessaire.
FAU46492
Réglage du combiné ressort-
amortisseur Le combiné ressort-amortisseur est équipé
d’un bouton de réglage de la précontrainte
de ressort et de boutons de réglage de la
force d’amortissement à la détente et à la
compression.ATTENTION
FCA10101
Ne jamais dépasser les limites maximum
ou minimum afin d’éviter d’endommager
le mécanisme.Précontrainte de ressort
1. Vis de réglage de la force d’amortissement à
la compression
1
(b)(a)
Réglage de l’amortissement à la
compression :
Minimum (réglage souple) :
20 déclic(s) dans le sens (b)*
Standard :
12 déclic(s) dans le sens (b)*
Maximum (réglage dur) :
1 déclic(s) dans le sens (b)*
* La vis de réglage étant tournée à
fond dans le sens (a).
1. Bouton de réglage de la précontrainte de
ressort
(a)
(b)
1
U2S3F1F0.book Page 28 Thursday, August 6, 2009 5:08 PM
Page 43 of 108
COMMANDES ET INSTRUMENTS
3-29
3

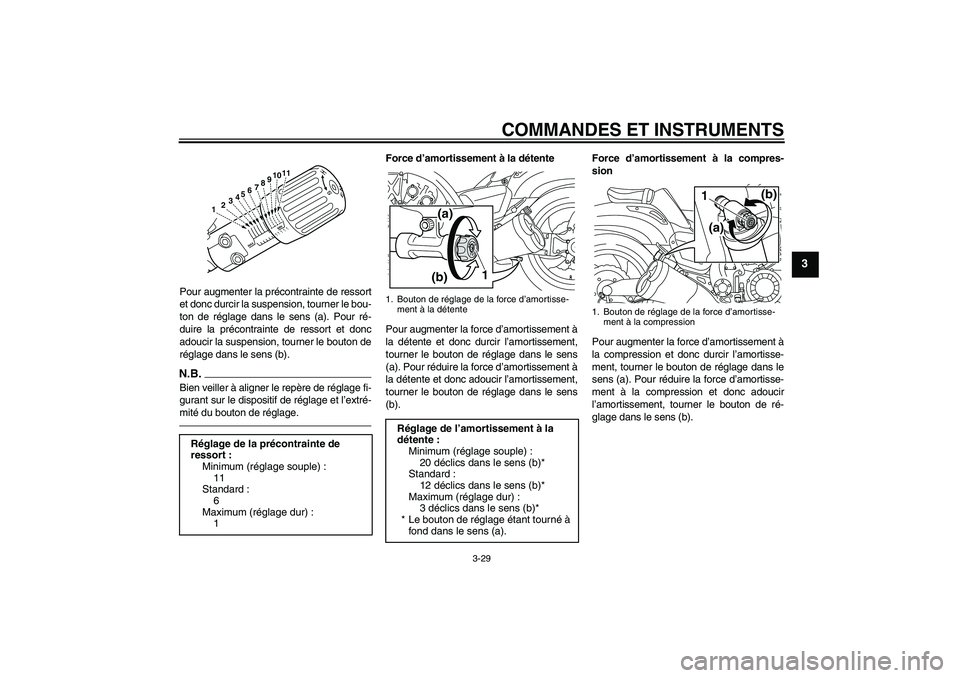

Pour augmenter la précontrainte de ressort
et donc durcir la suspension, tourner le bou-
ton de réglage dans le sens (a). Pour ré-
duire la précontrainte de ressort et donc
adoucir la suspension, tourner le bouton de
réglage dans le sens (b).N.B.Bien veiller à aligner le repère de réglage fi-
gurant sur le dispositif de réglage et l’extré-
mité du bouton de réglage.
Force d’amortissement à la détente
Pour augmenter la force d’amortissement à
la détente et donc durcir l’amortissement,
tourner le bouton de réglage dans le sens
(a). Pour réduire la force d’amortissement à
la détente et donc adoucir l’amortissement,
tourner le bouton de réglage dans le sens
(b).Force d’amortissement à la compres-
sion
Pour augmenter la force d’amortissement à
la compression et donc durcir l’amortisse-
ment, tourner le bouton de réglage dans le
sens (a). Pour réduire la force d’amortisse-
ment à la compression et donc adoucir
l’amortissement, tourner le bouton de ré-
glage dans le sens (b).
Réglage de la précontrainte de
ressort :
Minimum (réglage souple) :
11
Standard :
6
Maximum (réglage dur) :
1
5
4
3
2
1
11
67
10
9
8
1. Bouton de réglage de la force d’amortisse-
ment à la détente
Réglage de l’amortissement à la
détente :
Minimum (réglage souple) :
20 déclics dans le sens (b)*
Standard :
12 déclics dans le sens (b)*
Maximum (réglage dur) :
3 déclics dans le sens (b)*
* Le bouton de réglage étant tourné à
fond dans le sens (a).
(b)(a)
1
1. Bouton de réglage de la force d’amortisse-
ment à la compression
(b)
(a) 1
U2S3F1F0.book Page 29 Thursday, August 6, 2009 5:08 PM
Page 44 of 108
COMMANDES ET INSTRUMENTS
3-30
3
N.B.Afin d’obtenir un réglage précis, il est préfé-
rable de vérifier le nombre total de déclics
ou de tours de chaque dispositif. En effet,
en raison de différences dans la production,
le nombre total des déclics ou tours de ré-
glage peut varier selon les dispositifs de ré-
glage de la force d’amortissement.
AVERTISSEMENT
FWA10221
Ce combiné ressort-amortisseur con-
tient de l’azote fortement comprimé. Lire
attentivement et s’assurer de bien com-
prendre les informations ci-dessous
avant de manipuler le combiné ressort-
amortisseur.
Ne pas modifier ni tenter d’ouvrir la
bonbonne.
Ne pas approcher le combiné res-
sort-amortisseur d’une flamme ou
de toute autre source de chaleur. La
pression du gaz augmenterait ex-
cessivement, et la bonbonne pour-
rait exploser.
Ne pas déformer ni endommager la
bonbonne d’aucune façon. Le
moindre endommagement de la
bonbonne risque de réduire les per-
formances d’amortissement.
Ne pas jeter un combiné ressort-
amortisseur endommagé ou usé.
Tout entretien d’un combiné res-
sort-amortisseur doit être confié à
un concessionnaire Yamaha.
FAU15210
Supports de sangle de fixation
des bagages Le véhicule est équipé de quatre supports
de sangle de fixation des bagages, dont un
sur chacun des repose-pieds du passager
et deux sous la selle du passager. Réglage de l’amortissement à la
compression :
Minimum (réglage souple) :
12 déclics dans le sens (b)*
Standard :
10 déclics dans le sens (b)*
Maximum (réglage dur) :
1 déclics dans le sens (b)*
* Le bouton de réglage étant tourné à
fond dans le sens (a).1. Support de sangle de fixation des bagages
1
1
U2S3F1F0.book Page 30 Thursday, August 6, 2009 5:08 PM
Page 45 of 108
COMMANDES ET INSTRUMENTS
3-31
3
FAU41941
Système EXUP Le véhicule est équipé du système EXUP
(système de valve à l’échappement) de
Yamaha. Le système EXUP, grâce à sa
valve de réglage du diamètre intérieur du
tube d’échappement, permet d’accroître le
rendement du moteur. Un servomoteur
commandé électroniquement règle en per-
manence la valve en fonction du régime du
moteur.ATTENTION
FCA15610
Le système EXUP a été réglé à l’usine
Yamaha après de nombreux essais.
Toute modification des réglages effec-
tuée par une personne ne possédant pas
les connaissances techniques requises
pourrait provoquer une baisse du rende-
ment du moteur, voire son endommage-
ment.
FAU15303
Béquille latérale La béquille latérale est située sur le côté
gauche du cadre. Relever ou déployer la
béquille latérale avec le pied tout en mainte-
nant le véhicule à la verticale.N.B.Le contacteur intégré à la béquille latérale
fait partie du circuit du coupe-circuit d’allu-
mage, qui coupe l’allumage dans certaines
situations. (Pour plus d’explications au sujet
du coupe-circuit d’allumage, se reporter à la
page 3-31.)
AVERTISSEMENT
FWA10240
Ne pas rouler avec la béquille latérale
déployée ou lorsque la béquille ne se re-
lève pas correctement. Celle-ci pourrait
toucher le sol et distraire le pilote, qui
pourrait perdre le contrôle du véhicule.
Le système de coupe-circuit d’allumage
de Yamaha permet de rappeler au pilote
qu’il doit relever la béquille latérale avant
de se mettre en route. Il convient donc
de contrôler régulièrement ce système
en procédant comme décrit ci-après et
de le faire réparer par un concession-
naire Yamaha en cas de mauvais fonc-
tionnement.
FAU44892
Coupe-circuit d’allumage Le circuit du coupe-circuit d’allumage, qui
comprend les contacteurs de béquille laté-
rale, d’embrayage et de point mort, remplit
les fonctions suivantes.
Il empêche la mise en marche du mo-
teur lorsqu’une vitesse est engagée et
que la béquille latérale est relevée
mais que le levier d’embrayage n’est
pas actionné.
Il empêche la mise en marche du mo-
teur lorsqu’une vitesse est engagée et
que le levier d’embrayage est actionné
mais que la béquille latérale n’a pas
été relevée.
Il coupe le moteur lorsqu’une vitesse
est engagée et que l’on déploie la
béquille latérale.
Contrôler régulièrement le fonctionnement
du circuit du coupe-circuit d’allumage en ef-
fectuant le procédé suivant.
U2S3F1F0.book Page 31 Thursday, August 6, 2009 5:08 PM
Page 46 of 108
COMMANDES ET INSTRUMENTS
3-32
3
Le moteur étant coupé :
1. Déployer la béquille latérale.
2. S’assurer que le coupe-circuit du moteur est à la position
3. Mettre le contact.
4. Mettre la boîte de vitesses au point mort.
5. Appuyer sur le contacteur du démarreur.
Le moteur démarre-t-il ?“”.Le moteur tournant toujours :
6. Relever la béquille latérale.
7. Actionner le levier d’embrayage afin de débrayer le moteur.
8. Engager une vitesse.
9. Déployer la béquille latérale.
Le moteur cale-t-il ?
Après que le moteur a calé :
10. Relever la béquille latérale.
11. Actionner le levier d’embrayage afin de débrayer le moteur.
12. Appuyer sur le contacteur du démarreur.
Le moteur démarre-t-il ?
Le circuit est en ordre. La moto peut être utilisée.Le contacteur de point mort pourrait ne pas
fonctionner correctement.
Ne pas rouler avant d’avoir fait contrôler la moto
par un concessionnaire Yamaha.
Le contacteur de béquille latérale pourrait ne pas
fonctionner correctement.
Ne pas rouler avant d’avoir fait contrôler la moto
par un concessionnaire Yamaha.
Le contacteur d’embrayage pourrait ne pas
fonctionner correctement.
Ne pas rouler avant d’avoir fait contrôler la moto
par un concessionnaire Yamaha.
OUI NON OUI NON OUI NON
Si un mauvais fonctionnement est constaté, faire
contrôler le circuit par un concessionnaire
Yamaha avant de démarrer.
AVERTISSEMENT
U2S3F1F0.book Page 32 Thursday, August 6, 2009 5:08 PM
Page 47 of 108
POUR LA SÉCURITÉ – CONTRÔLES AVANT UTILISATION
4-1
4
FAU15596
Toujours effectuer ces contrôles avant chaque départ afin de s’assurer que le véhicule peut être conduit en toute sécurité. Toujours res-
pecter les procédés et intervalles de contrôle et d’entretien figurant dans ce Manuel du propriétaire.
AVERTISSEMENT
FWA11151
L’omission du contrôle ou de l’entretien correct du véhicule augmente les risques d’accident ou d’endommagement. Ne pas con-
duire le véhicule en cas de détection d’un problème. Si le problème ne peut être résolu en suivant les procédés repris dans ce
manuel, faire contrôler le véhicule par un concessionnaire Yamaha.Contrôler les points suivants avant de mettre le moteur en marche :
ÉLÉMENTS CONTRÔLES PAGES
CarburantContrôler le niveau de carburant dans le réservoir.
Refaire le plein de carburant si nécessaire.
S’assurer de l’absence de fuite au niveau des durites d’alimentation.
S’assurer que la durite de mise à l’air/de trop-plein du réservoir de carburant n’est
ni bouchée, craquelée ou autrement endommagée, et qu’elle est branchée cor-
rectement.3-22, 3-24
Huile moteurContrôler le niveau d’huile du moteur.
Si nécessaire, ajouter l’huile du type recommandé jusqu’au niveau spécifié.
S’assurer de l’absence de fuites d’huile.6-11
Huile de couple conique ar-
rièreS’assurer de l’absence de fuites d’huile. 6-14
Liquide de refroidissementContrôler le niveau du liquide de refroidissement dans le vase d’expansion.
Si nécessaire, ajouter du liquide de refroidissement du type recommandé
jusqu’au niveau spécifié.
Contrôler le circuit de refroidissement et s’assurer de l’absence de toute fuite.6-16
U2S3F1F0.book Page 1 Thursday, August 6, 2009 5:08 PM
Page 48 of 108
POUR LA SÉCURITÉ – CONTRÔLES AVANT UTILISATION
4-2
4
Frein avantContrôler le fonctionnement.
Faire purger le circuit hydraulique par un concessionnaire Yamaha en cas de sen-
sation de mollesse.
Contrôler l’usure des plaquettes de frein.
Remplacer si nécessaire.
Contrôler le niveau du liquide dans le réservoir.
Si nécessaire, ajouter du liquide de frein du type recommandé jusqu’au niveau
spécifié.
Contrôler le circuit hydraulique et s’assurer de l’absence de toute fuite.6-24, 6-25
Frein arrièreContrôler le fonctionnement.
Faire purger le circuit hydraulique par un concessionnaire Yamaha en cas de sen-
sation de mollesse.
Contrôler l’usure des plaquettes de frein.
Remplacer si nécessaire.
Contrôler le niveau du liquide dans le réservoir.
Si nécessaire, ajouter du liquide de frein du type recommandé jusqu’au niveau
spécifié.
Contrôler le circuit hydraulique et s’assurer de l’absence de toute fuite.6-24, 6-25
EmbrayageContrôler le fonctionnement.
Faire purger le circuit hydraulique par un concessionnaire Yamaha en cas de sen-
sation de mollesse.
Contrôler le circuit hydraulique et s’assurer de l’absence de toute fuite.6-23
Poignée des gazS’assurer du fonctionnement en douceur.
Contrôler le jeu de câble des gaz.
Si nécessaire, faire régler le jeu du câble et faire lubrifier le câble et le boîtier de la
poignée des gaz chez un concessionnaire Yamaha.6-20, 6-27
Câbles de commandeS’assurer du fonctionnement en douceur.
Lubrifier si nécessaire.6-26
Roues et pneusS’assurer de l’absence d’endommagement.
Contrôler l’état des pneus et la profondeur des sculptures.
Contrôler la pression de gonflage.
Corriger si nécessaire.6-21, 6-23 ÉLÉMENTS CONTRÔLES PAGES
U2S3F1F0.book Page 2 Thursday, August 6, 2009 5:08 PM
Page 49 of 108
POUR LA SÉCURITÉ – CONTRÔLES AVANT UTILISATION
4-3
4
Pédale de frein et sélecteurS’assurer du fonctionnement en douceur.
Si nécessaire, lubrifier les points pivots.6-27
Levier de frein et d’em-
brayageS’assurer du fonctionnement en douceur.
Si nécessaire, lubrifier les points pivots.6-28
Béquille latéraleS’assurer du fonctionnement en douceur.
Lubrifier le pivot si nécessaire.6-28
Attaches du cadreS’assurer que tous les écrous et vis sont correctement serrés.
Serrer si nécessaire.—
Instruments, éclairage, si-
gnalisation et contacteursContrôler le fonctionnement.
Corriger si nécessaire.—
Contacteur de béquille laté-
rale Contrôler le fonctionnement du coupe-circuit d’allumage.
En cas de mauvais fonctionnement, faire contrôler le véhicule par un concession-
naire Yamaha.3-31 ÉLÉMENTS CONTRÔLES PAGES
U2S3F1F0.book Page 3 Thursday, August 6, 2009 5:08 PM
Page 50 of 108
UTILISATION ET CONSEILS IMPORTANTS CONCERNANT LE PILOTAGE
5-1
5
FAU15951
Lire attentivement ce manuel afin de se fa-
miliariser avec toutes les commandes. Si
l’explication d’une commande ou d’une
fonction pose un problème, consulter un
concessionnaire Yamaha.
AVERTISSEMENT
FWA10271
Une mauvaise connaissance des com-
mandes peut entraîner une perte de con-
trôle, qui pourrait se traduire par un acci-
dent et des blessures.
FAU48710
N.B.Ce modèle est équipé de :
un capteur de sécurité de chute per-
mettant de couper le moteur en cas
d’un renversement. Dans ce cas,
l’écran multifonction affiche le code
d’erreur 30. Il ne s’agit pas d’une dé-
faillance. Tourner la clé sur “OFF”,
puis sur “ON” pour effacer le code d’er-
reur. Si le contact n’est pas coupé au
préalable, le moteur se lance mais ne
se met pas en marche lors de l’action-
nement du bouton du démarreur.
un système d’arrêt automatique du
moteur. Le moteur se coupe automati-
quement après avoir tourné au ralenti
pendant 20 minutes. Si le moteur se
coupe, appuyer sur le contacteur du
démarreur pour le remettre en mar-
che.
FAU46532
Mise en marche du moteur Afin que le coupe-circuit d’allumage n’entre
pas en action, il faut qu’une des conditions
suivantes soit remplie :
La boîte de vitesses doit être au point
mort.
Une vitesse doit être engagée, le levier
d’embrayage actionné et la béquille la-
térale relevée.
Se référer à la page 3-31 pour plus de
détails.
1. Tourner la clé sur “ON” et s’assurer
que le coupe-circuit du moteur est à la
position“”.
Les témoins et les témoins d’alerte sui-
vants doivent s’allumer pendant quel-
ques secondes, puis s’éteindre.
Témoin d’alerte du niveau d’huile
Témoin d’alerte du niveau de car-
burant
Témoin d’alerte de la tempéra-
ture du liquide de refroidissement
Témoin d’alerte de panne moteur
Témoin d’alerte du système ABS
Témoin de changement de vi-
tesse
Témoin de l’immobilisateur anti-
vol
U2S3F1F0.book Page 1 Thursday, August 6, 2009 5:08 PM
