ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-16
3
Den Rückstellknopf “RESET” drücken, um
einen Tageskilometerzähler zurückzustel-
len.HINWEIS

Nur für U.K.: Den Wahlknopf “SE-
LECT” mindestens zwei Sekunden
lang drücken, um von Kilometer auf
Meilen (oder umgekehrt) umzuschal-
ten.


Wenn der Rückstellknopf “RESET” ge-
drückt wird, wechselt die Anzeige fünf
Sekunden lang in den Normalmodus.
Wenn der Wahlknopf “SELECT” und
der Rückstellknopf “RESET” mindes-
tens drei Sekunden lang gedrückt wer-
den, wechselt die Anzeige in den Nor-
malmodus.


Um weitere Einstellungen der Multi-
funktionsanzeige vorzunehmen, den
Wahlknopf “SELECT” und den Rück-
stellknopf “RESET” mindestens drei
Sekunden lang gedrückt halten, um
wieder in den Auswahlmodus zurück-
zukehren.
Rückstellung der WartungszählerMit dieser Funktion können Sie die War-
tungszähler für die Reifen, das Motoröl und
einen weiteren Parameter Ihrer Wahl zu-
rückstellen.
1. Den Wahlknopf “SELECT” drücken,
um “Maintenance” (Wartung) auszu-
wählen.
2. Den Rückstellknopf “RESET” drücken.
3. Den Wahlknopf “SELECT” drücken,
um den Parameter, den Sie zurück-
stellen möchten, auszuwählen.
4. Den Rückstellknopf “RESET” drücken,
um den Parameter zurückzustellen.HINWEIS

Der untere Bereich ist freigelassen für
einen weiteren Parameter, dessen
Fahrstrecke seit dem letzten Wechsel,
der letzten Erneuerung oder Kontrolle sich der Fahrer anzeigen lassen
möchte (z.B. Luftfiltereinsatz, Motortei-
le, etc.).


Im freigelassenen Bereich können kei-
ne Buchstaben und Ziffern eingege-
ben werden.
5. Den Wahlknopf “SELECT” drücken,
um zu“” zu scrollen.
6. Den Rückstellknopf “RESET” drücken,
um zum vorherigen Menü zurückzu-
kehren.
Stromkreis-PrüfeinrichtungHINWEISDie Anzeige zeigt Fehlercodes nur im Nor-
malmodus an.1. Fehlercode-Anzeige
1
U2S3G2G0.book Page 16 Monday, September 20, 2010 9:50 AM

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-17
3

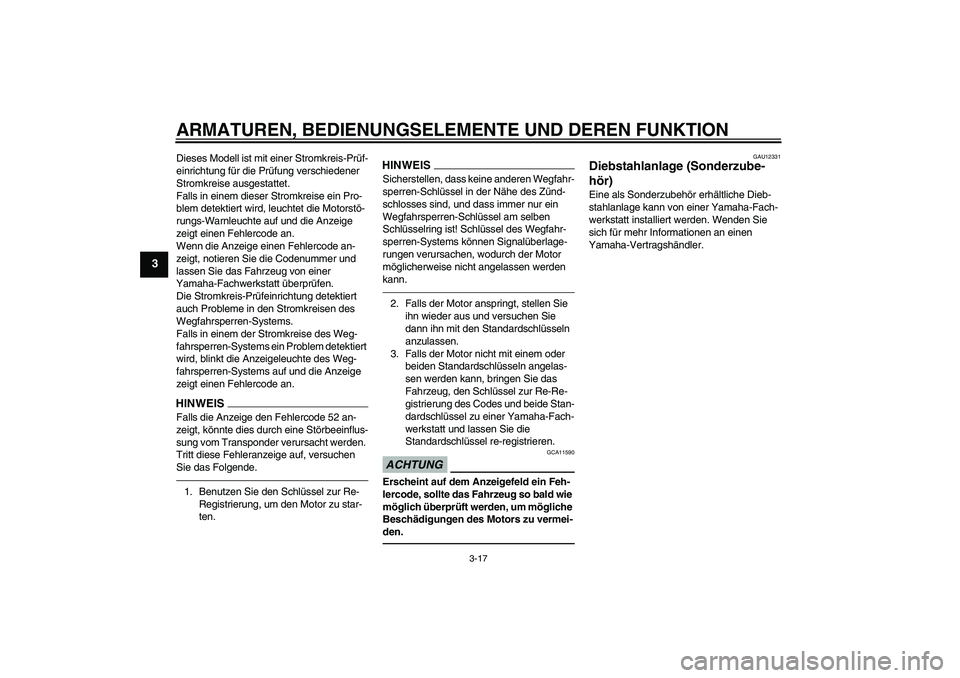

Dieses Modell ist mit einer Stromkreis-Prüf-
einrichtung für die Prüfung verschiedener
Stromkreise ausgestattet.
Falls in einem dieser Stromkreise ein Pro-
blem detektiert wird, leuchtet die Motorstö-
rungs-Warnleuchte auf und die Anzeige
zeigt einen Fehlercode an.
Wenn die Anzeige einen Fehlercode an-
zeigt, notieren Sie die Codenummer und
lassen Sie das Fahrzeug von einer
Yamaha-Fachwerkstatt überprüfen.
Die Stromkreis-Prüfeinrichtung detektiert
auch Probleme in den Stromkreisen des
Wegfahrsperren-Systems.
Falls in einem der Stromkreise des Weg-
fahrsperren-Systems ein Problem detektiert
wird, blinkt die Anzeigeleuchte des Weg-
fahrsperren-Systems auf und die Anzeige
zeigt einen Fehlercode an.HINWEISFalls die Anzeige den Fehlercode 52 an-
zeigt, könnte dies durch eine Störbeeinflus-
sung vom Transponder verursacht werden.
Tritt diese Fehleranzeige auf, versuchen
Sie das Folgende.1. Benutzen Sie den Schlüssel zur Re-
Registrierung, um den Motor zu star-
ten.
HINWEISSicherstellen, dass keine anderen Wegfahr-
sperren-Schlüssel in der Nähe des Zünd-
schlosses sind, und dass immer nur ein
Wegfahrsperren-Schlüssel am selben
Schlüsselring ist! Schlüssel des Wegfahr-
sperren-Systems können Signalüberlage-
rungen verursachen, wodurch der Motor
möglicherweise nicht angelassen werden
kann.2. Falls der Motor anspringt, stellen Sie
ihn wieder aus und versuchen Sie
dann ihn mit den Standardschlüsseln
anzulassen.
3. Falls der Motor nicht mit einem oder
beiden Standardschlüsseln angelas-
sen werden kann, bringen Sie das
Fahrzeug, den Schlüssel zur Re-Re-
gistrierung des Codes und beide Stan-
dardschlüssel zu einer Yamaha-Fach-
werkstatt und lassen Sie die
Standardschlüssel re-registrieren.ACHTUNG
GCA11590
Erscheint auf dem Anzeigefeld ein Feh-
lercode, sollte das Fahrzeug so bald wie
möglich überprüft werden, um mögliche
Beschädigungen des Motors zu vermei-
den.
GAU12331
Diebstahlanlage (Sonderzube-
hör) Eine als Sonderzubehör erhältliche Dieb-
stahlanlage kann von einer Yamaha-Fach-
werkstatt installiert werden. Wenden Sie
sich für mehr Informationen an einen
Yamaha-Vertragshändler.
U2S3G2G0.book Page 17 Monday, September 20, 2010 9:50 AM

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-18
3
GAU12348
Lenkerarmaturen Links
Rechts
GAU12350
Lichthupenschalter“”
Drücken Sie diese Taste, um die Schein-
werfer kurz aufleuchten zu lassen.
GAU12400
Abblendschalter“/”
Zum Einschalten des Fernlichts den Schal-
ter auf“”, zum Einschalten des Abblend-
lichts den Schalter auf“” stellen.
GAU12460
Blinkerschalter“/”
Vor dem Rechtsabbiegen den Schalter
nach“” drücken. Vor dem Linksabbiegen
den Schalter nach“” drücken. Sobald
der Schalter losgelassen wird, kehrt er in
seine Mittelstellung zurück. Um die Blinker
auszuschalten, den Schalter hineindrü-
cken, nachdem dieser in seine Mittelstel-
lung zurückgebracht wurde.
GAU12500
Hupenschalter“”
Zum Auslösen der Hupe diesen Schalter
betätigen.
GAU12660
Motorstoppschalter“/”
Diesen Schalter vor dem Anlassen des Mo-
tors auf“” stellen. Diesen Schalter
auf“” stellen, um den Motor in einem
Notfall, z. B. wenn das Fahrzeug stürzt oder
wenn der Gaszug klemmt, zu stoppen.
GAU12711
Starterschalter“”
Zum Anlassen des Motors diesen Schalter
betätigen. Vor dem Starten die Anweisun-
gen zum Anlassen des Motors lesen; siehe
dazu Seite 5-1.
GAU42340
Die Motorstörungs-Warnleuchte und die
ABS-Warnleuchte leuchten auf, wenn der
Schlüssel in die Stellung “ON” gedreht und
der Startknopf gedrückt wird, damit wird je-
doch keine Störung angezeigt.
GAU12733
Warnblinkschalter“”
Mit dem Zündschlüssel in der Stellung “ON”
oder“”, diesen Schalter benutzen, um
die Warnblinkanlage einzuschalten (alle
Blinker blinken gleichzeitig auf).
Die Warnblinkanlage ist nur in Notsituatio-
nen zu verwenden, um andere Verkehrsteil-
nehmer zu warnen, wenn man an einer ge-
fährlichen Stelle anhalten muss.
1. Lichthupenschalter“”
2. Abblendschalter“/”
3. Warnblinkschalter“”
4. Hupenschalter“”
5. Blinkerschalter“/”
1. Motorstoppschalter“/”
2. Starterschalter“”
5
43
2
1
1
2
U2S3G2G0.book Page 18 Monday, September 20, 2010 9:50 AM

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-19
3

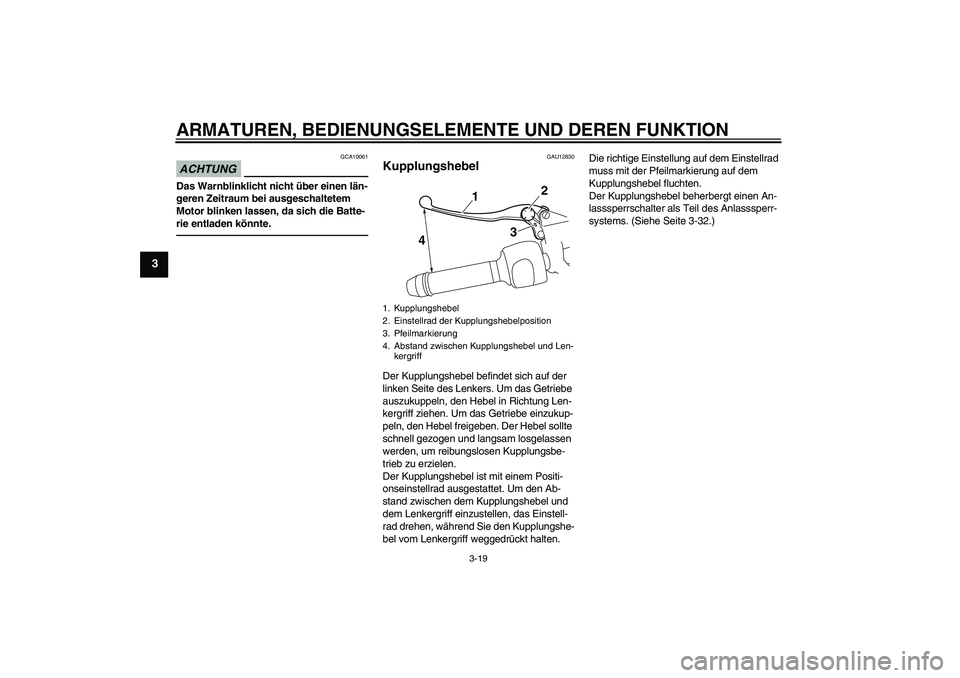

ACHTUNG
GCA10061
Das Warnblinklicht nicht über einen län-
geren Zeitraum bei ausgeschaltetem
Motor blinken lassen, da sich die Batte-
rie entladen könnte.
GAU12830
Kupplungshebel Der Kupplungshebel befindet sich auf der
linken Seite des Lenkers. Um das Getriebe
auszukuppeln, den Hebel in Richtung Len-
kergriff ziehen. Um das Getriebe einzukup-
peln, den Hebel freigeben. Der Hebel sollte
schnell gezogen und langsam losgelassen
werden, um reibungslosen Kupplungsbe-
trieb zu erzielen.
Der Kupplungshebel ist mit einem Positi-
onseinstellrad ausgestattet. Um den Ab-
stand zwischen dem Kupplungshebel und
dem Lenkergriff einzustellen, das Einstell-
rad drehen, während Sie den Kupplungshe-
bel vom Lenkergriff weggedrückt halten. Die richtige Einstellung auf dem Einstellrad
muss mit der Pfeilmarkierung auf dem
Kupplungshebel fluchten.
Der Kupplungshebel beherbergt einen An-
lasssperrschalter als Teil des Anlasssperr-
systems. (Siehe Seite 3-32.)1. Kupplungshebel
2. Einstellrad der Kupplungshebelposition
3. Pfeilmarkierung
4. Abstand zwischen Kupplungshebel und Len-
kergriff
4
1
2
3
U2S3G2G0.book Page 19 Monday, September 20, 2010 9:50 AM

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-20
3
GAU12871
Fußschalthebel Der Fußschalthebel befindet sich links vom
Motor und wird zusammen mit dem Kupp-
lungshebel betätigt, wenn die Gänge des
Synchrongetriebes, ausgestattet mit 5-Ge-
schwindigkeiten, gewechselt werden.
GAU33851
Handbremshebel Der Handbremshebel befindet sich auf der
rechten Seite des Lenkers. Zur Betätigung
der Vorderradbremse den Hebel zum Len-
kergriff ziehen.
Der Bremshebel ist mit einem Einstellknopf
für die Bremshebelposition ausgestattet.
Um den Abstand zwischen dem Bremshe-
bel und dem Lenkergriff einzustellen, den
Einstellknopf drehen, während Sie den He-
bel vom Lenkergriff weggedrückt halten.
Sobald die gewünschte Position erzielt wor-
den ist, muss sie arretiert werden, indem eine Nut auf dem Einstellknopf auf die
Markierung“” auf dem Bremshebel aus-
gerichtet wird.
1. Fußschalthebel
1
1. Handbremshebel
2. Einstellknopf für die Bremshebelposition
3.“” Markierung
4. Abstand zwischen Handbremshebel und
Lenkergriff
1
4
2
3
U2S3G2G0.book Page 20 Monday, September 20, 2010 9:50 AM

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-21
3
GAU12941

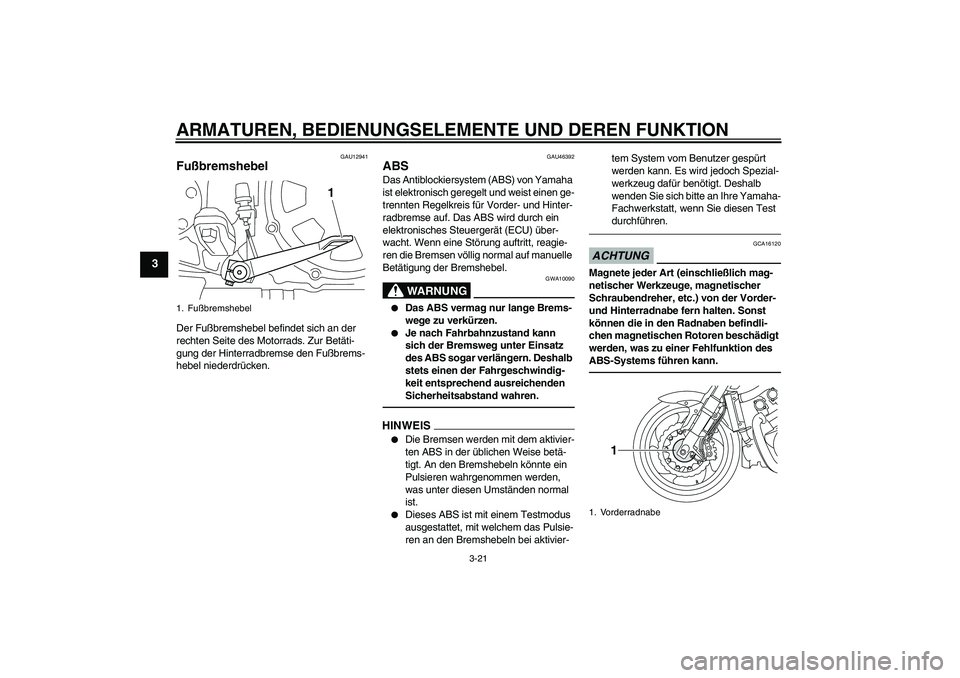

Fußbremshebel Der Fußbremshebel befindet sich an der
rechten Seite des Motorrads. Zur Betäti-
gung der Hinterradbremse den Fußbrems-
hebel niederdrücken.
GAU46392
ABS Das Antiblockiersystem (ABS) von Yamaha
ist elektronisch geregelt und weist einen ge-
trennten Regelkreis für Vorder- und Hinter-
radbremse auf. Das ABS wird durch ein
elektronisches Steuergerät (ECU) über-
wacht. Wenn eine Störung auftritt, reagie-
ren die Bremsen völlig normal auf manuelle
Betätigung der Bremshebel.
WARNUNG
GWA10090


Das ABS vermag nur lange Brems-
wege zu verkürzen.


Je nach Fahrbahnzustand kann
sich der Bremsweg unter Einsatz
des ABS sogar verlängern. Deshalb
stets einen der Fahrgeschwindig-
keit entsprechend ausreichenden
Sicherheitsabstand wahren.
HINWEIS

Die Bremsen werden mit dem aktivier-
ten ABS in der üblichen Weise betä-
tigt. An den Bremshebeln könnte ein
Pulsieren wahrgenommen werden,
was unter diesen Umständen normal
ist.


Dieses ABS ist mit einem Testmodus
ausgestattet, mit welchem das Pulsie-
ren an den Bremshebeln bei aktivier-tem System vom Benutzer gespürt
werden kann. Es wird jedoch Spezial-
werkzeug dafür benötigt. Deshalb
wenden Sie sich bitte an Ihre Yamaha-
Fachwerkstatt, wenn Sie diesen Test
durchführen.
ACHTUNG
GCA16120
Magnete jeder Art (einschließlich mag-
netischer Werkzeuge, magnetischer
Schraubendreher, etc.) von der Vorder-
und Hinterradnabe fern halten. Sonst
können die in den Radnaben befindli-
chen magnetischen Rotoren beschädigt
werden, was zu einer Fehlfunktion des
ABS-Systems führen kann.
1. Fußbremshebel
1
1. Vorderradnabe
1
U2S3G2G0.book Page 21 Monday, September 20, 2010 9:50 AM

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-22
3
GAU46850

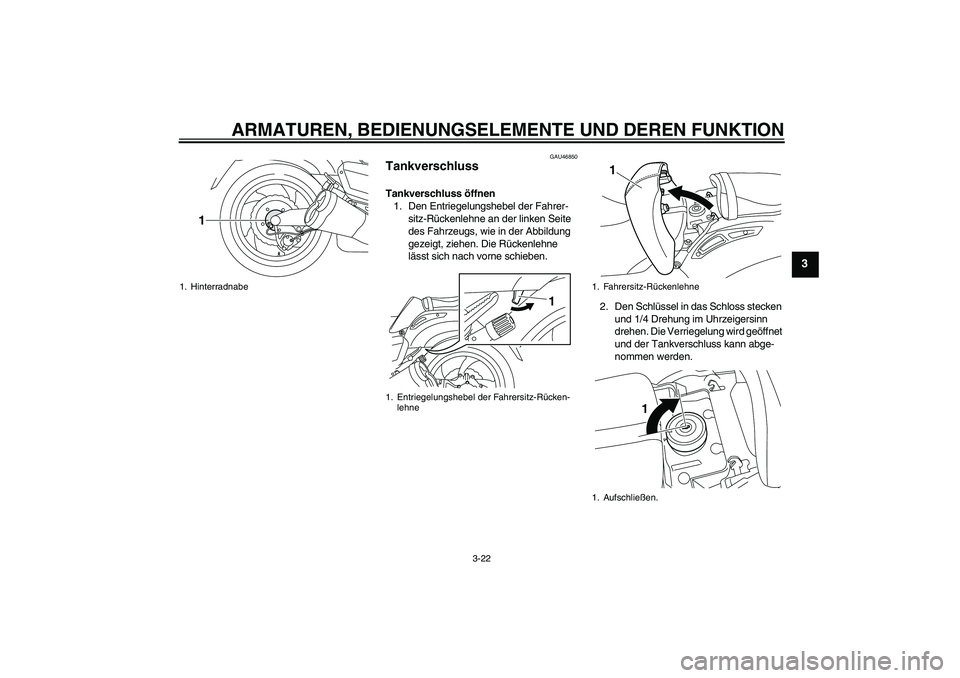

Tankverschluss Tankverschluss öffnen
1. Den Entriegelungshebel der Fahrer-
sitz-Rückenlehne an der linken Seite
des Fahrzeugs, wie in der Abbildung
gezeigt, ziehen. Die Rückenlehne
lässt sich nach vorne schieben.
2. Den Schlüssel in das Schloss stecken
und 1/4 Drehung im Uhrzeigersinn
drehen. Die Verriegelung wird geöffnet
und der Tankverschluss kann abge-
nommen werden.
1. Hinterradnabe
1
1. Entriegelungshebel der Fahrersitz-Rücken-
lehne
1
1. Fahrersitz-Rückenlehne
1. Aufschließen.
1
1
U2S3G2G0.book Page 22 Monday, September 20, 2010 9:50 AM

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-23
3

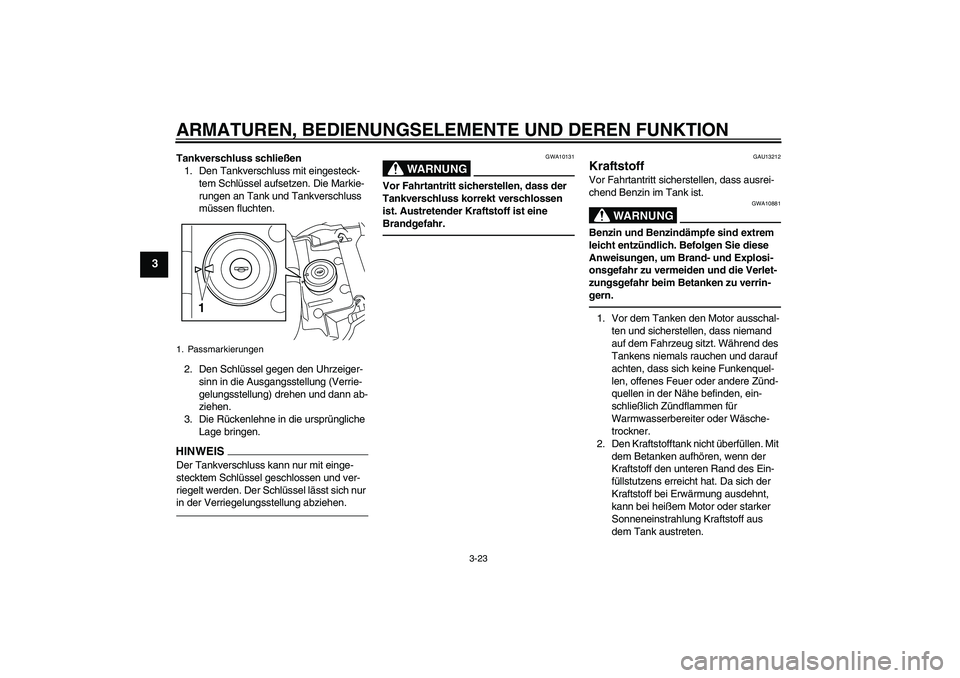

Tankverschluss schließen
1. Den Tankverschluss mit eingesteck-
tem Schlüssel aufsetzen. Die Markie-
rungen an Tank und Tankverschluss
müssen fluchten.
2. Den Schlüssel gegen den Uhrzeiger-
sinn in die Ausgangsstellung (Verrie-
gelungsstellung) drehen und dann ab-
ziehen.
3. Die Rückenlehne in die ursprüngliche
Lage bringen.HINWEISDer Tankverschluss kann nur mit einge-
stecktem Schlüssel geschlossen und ver-
riegelt werden. Der Schlüssel lässt sich nur
in der Verriegelungsstellung abziehen.
WARNUNG
GWA10131
Vor Fahrtantritt sicherstellen, dass der
Tankverschluss korrekt verschlossen
ist. Austretender Kraftstoff ist eine
Brandgefahr.
GAU13212
Kraftstoff Vor Fahrtantritt sicherstellen, dass ausrei-
chend Benzin im Tank ist.
WARNUNG
GWA10881
Benzin und Benzindämpfe sind extrem
leicht entzündlich. Befolgen Sie diese
Anweisungen, um Brand- und Explosi-
onsgefahr zu vermeiden und die Verlet-
zungsgefahr beim Betanken zu verrin-
gern.1. Vor dem Tanken den Motor ausschal-
ten und sicherstellen, dass niemand
auf dem Fahrzeug sitzt. Während des
Tankens niemals rauchen und darauf
achten, dass sich keine Funkenquel-
len, offenes Feuer oder andere Zünd-
quellen in der Nähe befinden, ein-
schließlich Zündflammen für
Warmwasserbereiter oder Wäsche-
trockner.
2. Den Kraftstofftank nicht überfüllen. Mit
dem Betanken aufhören, wenn der
Kraftstoff den unteren Rand des Ein-
füllstutzens erreicht hat. Da sich der
Kraftstoff bei Erwärmung ausdehnt,
kann bei heißem Motor oder starker
Sonneneinstrahlung Kraftstoff aus
dem Tank austreten.
1. Passmarkierungen
1
U2S3G2G0.book Page 23 Monday, September 20, 2010 9:50 AM

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-24
3

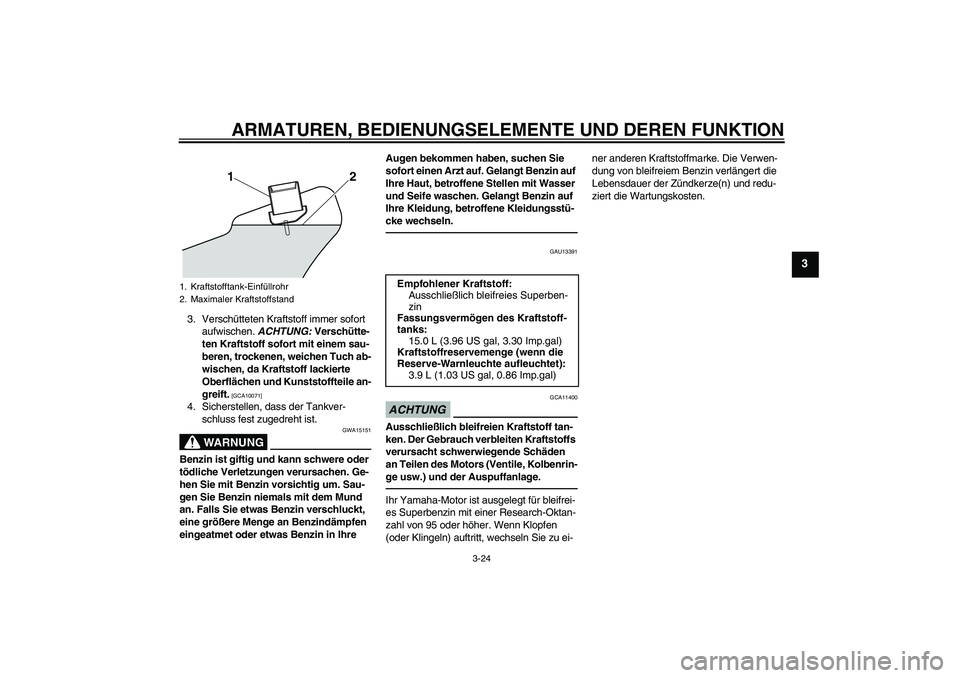

3. Verschütteten Kraftstoff immer sofort
aufwischen. ACHTUNG: Verschütte-
ten Kraftstoff sofort mit einem sau-
beren, trockenen, weichen Tuch ab-
wischen, da Kraftstoff lackierte
Oberflächen und Kunststoffteile an-
greift.
[GCA10071]
4. Sicherstellen, dass der Tankver-
schluss fest zugedreht ist.
WARNUNG
GWA15151
Benzin ist giftig und kann schwere oder
tödliche Verletzungen verursachen. Ge-
hen Sie mit Benzin vorsichtig um. Sau-
gen Sie Benzin niemals mit dem Mund
an. Falls Sie etwas Benzin verschluckt,
eine größere Menge an Benzindämpfen
eingeatmet oder etwas Benzin in Ihre Augen bekommen haben, suchen Sie
sofort einen Arzt auf. Gelangt Benzin auf
Ihre Haut, betroffene Stellen mit Wasser
und Seife waschen. Gelangt Benzin auf
Ihre Kleidung, betroffene Kleidungsstü-
cke wechseln.
GAU13391
ACHTUNG
GCA11400
Ausschließlich bleifreien Kraftstoff tan-
ken. Der Gebrauch verbleiten Kraftstoffs
verursacht schwerwiegende Schäden
an Teilen des Motors (Ventile, Kolbenrin-
ge usw.) und der Auspuffanlage.Ihr Yamaha-Motor ist ausgelegt für bleifrei-
es Superbenzin mit einer Research-Oktan-
zahl von 95 oder höher. Wenn Klopfen
(oder Klingeln) auftritt, wechseln Sie zu ei-ner anderen Kraftstoffmarke. Die Verwen-
dung von bleifreiem Benzin verlängert die
Lebensdauer der Zündkerze(n) und redu-
ziert die Wartungskosten.
1. Kraftstofftank-Einfüllrohr
2. Maximaler Kraftstoffstand
12
Empfohlener Kraftstoff:
Ausschließlich bleifreies Superben-
zin
Fassungsvermögen des Kraftstoff-
tanks:
15.0 L (3.96 US gal, 3.30 Imp.gal)
Kraftstoffreservemenge (wenn die
Reserve-Warnleuchte aufleuchtet):
3.9 L (1.03 US gal, 0.86 Imp.gal)
U2S3G2G0.book Page 24 Monday, September 20, 2010 9:50 AM

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-25
3

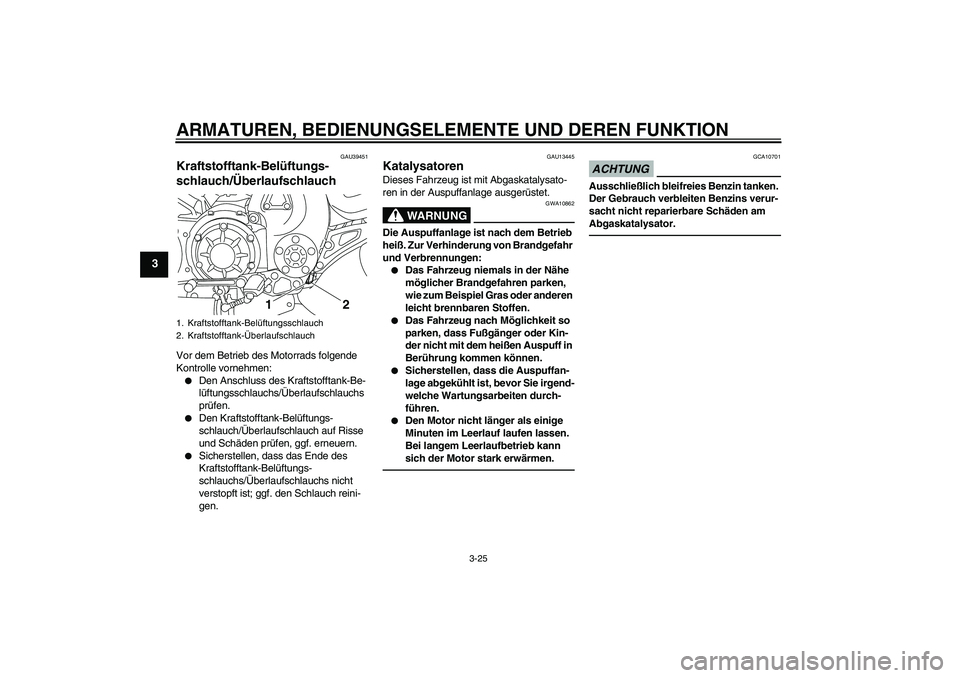

GAU39451
Kraftstofftank-Belüftungs-
schlauch/Überlaufschlauch Vor dem Betrieb des Motorrads folgende
Kontrolle vornehmen:

Den Anschluss des Kraftstofftank-Be-
lüftungsschlauchs/Überlaufschlauchs
prüfen.


Den Kraftstofftank-Belüftungs-
schlauch/Überlaufschlauch auf Risse
und Schäden prüfen, ggf. erneuern.


Sicherstellen, dass das Ende des
Kraftstofftank-Belüftungs-
schlauchs/Überlaufschlauchs nicht
verstopft ist; ggf. den Schlauch reini-
gen.
GAU13445
Katalysatoren Dieses Fahrzeug ist mit Abgaskatalysato-
ren in der Auspuffanlage ausgerüstet.
WARNUNG
GWA10862
Die Auspuffanlage ist nach dem Betrieb
heiß. Zur Verhinderung von Brandgefahr
und Verbrennungen:

Das Fahrzeug niemals in der Nähe
möglicher Brandgefahren parken,
wie zum Beispiel Gras oder anderen
leicht brennbaren Stoffen.


Das Fahrzeug nach Möglichkeit so
parken, dass Fußgänger oder Kin-
der nicht mit dem heißen Auspuff in
Berührung kommen können.


Sicherstellen, dass die Auspuffan-
lage abgekühlt ist, bevor Sie irgend-
welche Wartungsarbeiten durch-
führen.


Den Motor nicht länger als einige
Minuten im Leerlauf laufen lassen.
Bei langem Leerlaufbetrieb kann
sich der Motor stark erwärmen.
ACHTUNG
GCA10701
Ausschließlich bleifreies Benzin tanken.
Der Gebrauch verbleiten Benzins verur-
sacht nicht reparierbare Schäden am
Abgaskatalysator.
1. Kraftstofftank-Belüftungsschlauch
2. Kraftstofftank-Überlaufschlauch
12
U2S3G2G0.book Page 25 Monday, September 20, 2010 9:50 AM
