YAMAHA VMAX 2012 Manuale duso (in Italian)

PULIZIA E RIMESSAGGIO DEL MOTOCICLO
7-3
7
●
Ricordare che lo scolorimento prodot-
to dal calore sulla parte del tubo di sca-
rico che porta alle marmitte di titanio è
normale e non è eliminabile.
Dopo la pulizia 1. Asciugare il motociclo con una pelle di camoscio o un panno di tessuto assor-
bente.
2. Asciugare e lubrificare immediatamen- te la catena di trasmissione per impe-
dire che arrugginisca.
3. Lucidare con un prodotto specifico le superfici cromate, di alluminio o di ac-
ciaio inox.
4. Per prevenire la corrosione, consiglia- mo di applicare uno spray protettivo su
tutte le superfici metalliche, comprese
quelle cromate e nichelate.
5. Utilizzare olio spray come detergente universale per eliminare qualsiasi trac-
cia di sporco residuo.
6. Ritoccare i danneggiamenti di lieve en- tità della vernice provocati dai sassi,
ecc.
7. Applicare della cera su tutte le superfi- ci verniciate.
8. Lasciare asciugare completamente il motociclo prima di rimessarlo o di co-
prirlo.
AVVERTENZA
HWA11131
Corpi estranei sui freni o sui pneumatici
possono far perdere il controllo.●
Accertarsi che non ci sia olio o cera
sui freni o sui pneumatici.
●
Se necessario, pulire i dischi freni e
i le guarnizioni dei freni con un de-
tergente per dischi freni o con ace-
tone e lavare i pneumatici con
acqua calda ed un detergente neu-
tro. Prima di marciare a velocità ele-
vate, provare la capacità di frenata
del motociclo ed il suo comporta-
mento in curva.
ATTENZIONE
HCA10800
●
Applicare con parsimonia olio
spray e cera e accertarsi di togliere
con un panno il prodotto in ecces-
so.
●
Non applicare mai olio o cera sulle
parti in gomma e in plastica, bensì
trattarle con prodotti di pulizia spe-
cifici.
●
Evitare di usare prodotti lucidanti
abrasivi, in quanto asportano la ver-
nice.
NOTA●
Consultare un concessionario
Yamaha per consigli sui prodotti da
usare.
●
Lavaggio, pioggia o umidità possono
causare l’appannamento della lente
faro. Accendendo il faro per breve
tempo si aiuterà l’eliminazione della
condensa dalla lente.
U2S3H3H0.book Page 3 Friday, September 16, 2011 8:39 AM

PULIZIA E RIMESSAGGIO DEL MOTOCICLO
7-4
7
HAU26243
Rimessaggio A breve termine
Per il rimessaggio del motociclo, usare
sempre un locale fresco e asciutto e, se ne-
cessario, proteggerlo dalla polvere con una
copertura che lasci traspirare l’aria. Accer-
tarsi che il motore e l’impianto di scarico si
siano raffreddati prima di coprire il motoci-
clo.ATTENZIONE
HCA10810
●
Se si rimessa il motociclo in un am-
biente scarsamente ventilato, o lo si
copre con una tela cerata quando è
ancora bagnato, si permette all’ac-
qua ed all’umidità di penetrare e di
provocare la formazione di ruggine.
●
Per prevenire la corrosione, evitare
scantinati umidi, ricoveri d’animali
(a causa della presenza d’ammonia-
ca) e gli ambienti in cui sono imma-
gazzinati prodotti chimici forti.
A lungo termine
Prima di rimessare il motociclo per diversi
mesi:1. Seguire tutte le istruzioni nella sezione
“Pulizia” del presente capitolo. 2. Riempire il serbatoio carburante ed
aggiungere uno stabilizzatore del car-
burante (se disponibile) per prevenire
l’arrugginimento del serbatoio carbu-
rante ed il deterioramento del carbu-
rante.
3. Eseguire le fasi riportate di seguito per proteggere i cilindri, i segmenti, ecc.
dalla corrosione.
a. Togliere i cappucci candele e le candele.
b. Versare un cucchiaino da tè di olio motore in ciascun foro delle cande-
le.
c. Installare i cappucci candele sulle candele e poi mettere le candele
sulla testa cilindro in modo che gli
elettrodi siano a massa. (Questo li-
miterà la formazione di scintille du-
rante la prossima fase.)
d. Mettere in rotazione diverse volte il motore con lo starter. (In questo
modo le pareti dei cilindri si ricopri-
ranno di olio.) AVVERTENZA! Per
prevenire danneggiamenti o in-
fortuni provocati dalle scintille,
accertarsi di aver messo a mas-
sa gli elettrodi della candela
mentre si fa girare il motore.
[HWA10951]
e. Togliere i cappucci candele dalle candele e poi installare le candele
ed i cappucci candele.
4. Lubrificare tutti i cavi di comando ed i perni di guida di tutte le leve e dei pe-
dali, come pure del cavalletto latera-
le/cavalletto centrale.
5. Controllare e, se necessario, ripristina-
re la pressione pneumatici e poi solle-
vare il motociclo in modo che
entrambe le ruote non tocchino terra.
In alternativa, far girare le ruote di poco
ogni mese in modo da prevenire il dan-
neggiamento locale dei pneumatici.
6. Coprire le uscite gas di scarico con sacchetti di plastica per prevenire la
penetrazione di umidità.
7. Togliere la batteria e caricarla comple- tamente. Riporla in un locale fresco ed
asciutto e caricarla una volta al mese.
Non riporre la batteria in un ambiente
troppo freddo o caldo [meno di 0 °C
(30 °F) oppure più di 30 °C (90 °F)].
Per maggiori informazioni sul rimes-
saggio della batteria, vedere pagina
6-32.
NOTAEseguire tutte le riparazioni eventualmente
necessarie prima di rimessare il motociclo.
U2S3H3H0.book Page 4 Friday, September 16, 2011 8:39 AM

CARATTERISTICHE TECNICHE
8-1
8
Dimensioni:Lunghezza totale:2395 mm (94.3 in)
Larghezza totale:
820 mm (32.3 in)
Altezza totale: 1190 mm (46.9 in)
Altezza alla sella: 775 mm (30.5 in)
Passo:
1700 mm (66.9 in)
Distanza da terra: 140 mm (5.51 in)
Raggio minimo di sterzata: 3500 mm (137.8 in)Peso:Peso in ordine di marcia:310 kg (683 lb)Motore:Tipo di motore:
4 tempi, raffreddato a liquido, bialbero a
camme in testa DOHC
Disposizione dei cilindri:
4 cilindri, a V
Cilindrata: 1679 cm³
Alesaggio × corsa:
90.0 × 66.0 mm (3.54 × 2.60 in)
Rapporto di compressione:
11.30 : 1
Sistema di avviamento: Avviamento elettrico
Sistema di lubrificazione: A carter umido
Olio motore:Marca consigliata:YAMALUBE
Tipo:
SAE 10W-30, 10W-40, 10W-50, 15W-40,
20W-40 oppure 20W-50
Gradazione dell’olio motore consigliato: API service tipo SG o superiore/JASO MA
Quantità di olio motore: Senza sostituzione della cartuccia del filtro
dell’olio:4.30 L (4.55 US qt, 3.78 Imp.qt)
Con sostituzione della cartuccia del filtro
dell’olio: 4.70 L (4.97 US qt, 4.14 Imp.qt)Olio del cardano:Tipo:Olio ingranaggi della trasmissione ad
albero SAE 80 API GL-5 originali Yamaha
Quantità: 0.30 L (0.32 US qt, 0.26 Imp.qt)
Impianto di raffreddamento:Capacità serbatoio liquido refrigerante (fino al
livello massimo):0.27 L (0.29 US qt, 0.24 Imp.qt)
Capacità del radiatore (tutto il circuito
compreso): 3.75 L (3.96 US qt, 3.30 Imp.qt)Filtro dell’aria:Elemento del filtro dell’aria:
Elemento di carta rivestito d'olioCarburante:Carburante consigliato:Soltanto benzina super senza piombo
Capacità del serbatoio carburante:
15.0 L (3.96 US gal, 3.30 Imp.gal)
Quantità di riserva carburante: 3.9 L (1.03 US gal, 0.86 Imp.gal)Iniezione carburante:Corpo farfallato:
Sigla di identificazione:2S31 00Candela/-e:Produttore/modello: NGK/CR9EIA
Produttore/modello: DENSO/IU27D
Distanza elettrodi:
0.8–0.9 mm (0.031–0.035 in)Frizione:Tipo di frizione:In bagno d'olio, a dischi multipliTrasmissione:Rapporto di riduzione primaria:1.509 (86/57)
–20 –10 0 1020 30 40 50 C
10 30 50 70 90 110
0 130 F
SAE 10W-30
SAE 15W-40SAE 20W-40SAE 20W-50
SAE 10W-40SAE 10W-50
U2S3H3H0.book Page 1 Friday, September 16, 2011 8:39 AM

CARATTERISTICHE TECNICHE
8-2
8
Trasmissione finale:Ad albero
Rapporto di riduzione secondaria: 3.082 (22/23 x 29/09)
Tipo di trasmissione:
Sempre in presa, a 5 rapporti
Comando: Con il piede sinistro
Rapporti di riduzione: 1ª: 2.375 (38/16)
2ª: 1.810 (38/21)
3ª:
1.400 (35/25)
4ª: 1.115 (29/26)
5ª: 0.935 (29/31)Parte ciclistica:Tipo di telaio:A diamante
Angolo di incidenza: 31.00 grado
Avancorsa:
148 mm (5.8 in)Pneumatico anteriore:Tipo:Senza camera d'aria
Misura:
120/70R18M/C 59V
Produttore/modello: BRIDGESTONE/BT028F
Pneumatico posteriore:Tipo:Senza camera d'aria
Misura:
200/50R18M/C 76V
Produttore/modello: BRIDGESTONE/BT028RCarico:Carico massimo:
190 kg (419 lb)
(Peso totale del pilota, del passeggero, del
carico e degli accessori)Pressione pneumatici (misurata a
pneumatici freddi):Condizione di carico:0–90 kg (0–198 lb)
Anteriore: 250 kPa (2.50 kgf/cm², 36 psi)
Posteriore:
290 kPa (2.90 kgf/cm², 42 psi)
Condizione di carico: 90–190 kg (198–419 lb)
Anteriore: 250 kPa (2.50 kgf/cm², 36 psi)
Posteriore:
290 kPa (2.90 kgf/cm², 42 psi)
Marcia ad alta velocità: Anteriore:
290 kPa (2.90 kgf/cm², 42 psi)
Posteriore: 290 kPa (2.90 kgf/cm², 42 psi)Ruota anteriore:Tipo di ruota:
Ruota in lega Dimensioni cerchio:
18M/C x MT3.50
Ruota posteriore:Tipo di ruota:
Ruota in lega
Dimensioni cerchio: 18M/C x MT6.00Freno anteriore:Tipo:
A doppio disco
Comando: Con la mano destra
Liquido consigliato: DOT 4Freno posteriore:Tipo:A disco singolo
Comando: Con il piede destro
Liquido consigliato:
DOT 4Sospensione anteriore:Tipo:Forcella telescopica
Tipo a molla/ammortizzatore:
Molla a spirale / ammortizzatore idraulico
Escursione ruota: 120.0 mm (4.72 in)Sospensione posteriore:Tipo:
Forcellone oscillante (sospensione
articolata)
Tipo a molla/ammortizzatore:
Molla a spirale / ammortizzatore gas/olio
U2S3H3H0.book Page 2 Friday, September 16, 2011 8:39 AM

CARATTERISTICHE TECNICHE
8-3
8
Escursione ruota:110.0 mm (4.33 in)Impianto elettrico:Sistema d’accensione:
TCI
Sistema di carica: Volano magnete in C.A.Batteria:Modello:
YTZ14S
Tensione, capacità: 12 V, 11.2 AhFaro:Tipo a lampadina:
Lampada alogenaTensione, potenza lampadina × quantità:Faro:
12 V, 60 W/55 W × 1
Lampada biluce fanalino/stop:
LED
Indicatore di direzione anteriore: 12 V, 10.0 W × 2
Indicatore di direzione posteriore: 12 V, 10.0 W × 2
Luce ausiliaria:
12 V, 5.0 W × 1
Luce pannello strumenti: LED
Spia del folle: LED
Spia abbagliante:
LED
Spia del livello dell’olio: LED Spia degli indicatori di direzione:
LED x 2
Spia del livello del carburante: LED
Spia temperatura liquido refrigerante:
LED
Spia problemi al motore: LED
Spia dell’ABS: LED
Spia del sistema immobilizzatore:
LED
Spia di segnalazione cambio marce: LED
Fusibili:Fusibile principale:
50.0 A
Fusibile del faro: 15.0 A
Fusibile dell’impianto di segnalazione: 7.5 A
Fusibile dell’accensione:
20.0 A
Fusibile della luce di posizione: 7.5 A
Fusibile della ventola del radiatore: 20.0 A
Fusibile ventola radiatore ausiliario:
7.5 A
Fusibile dell’impianto di iniezione carburante: 15.0 A
Fusibile della centralina dell’ABS: 7.5 A Fusibile del motorino dell’ABS:
30.0 A
Fusibile del solenoide ABS: 15.0 A
Fusibile di backup:
7.5 A
Fusibile della valvola a farfalla elettrica: 7.5 A
U2S3H3H0.book Page 3 Friday, September 16, 2011 8:39 AM

INFORMAZIONI PER I CONSUMATORI
9-1
9
HAU48612

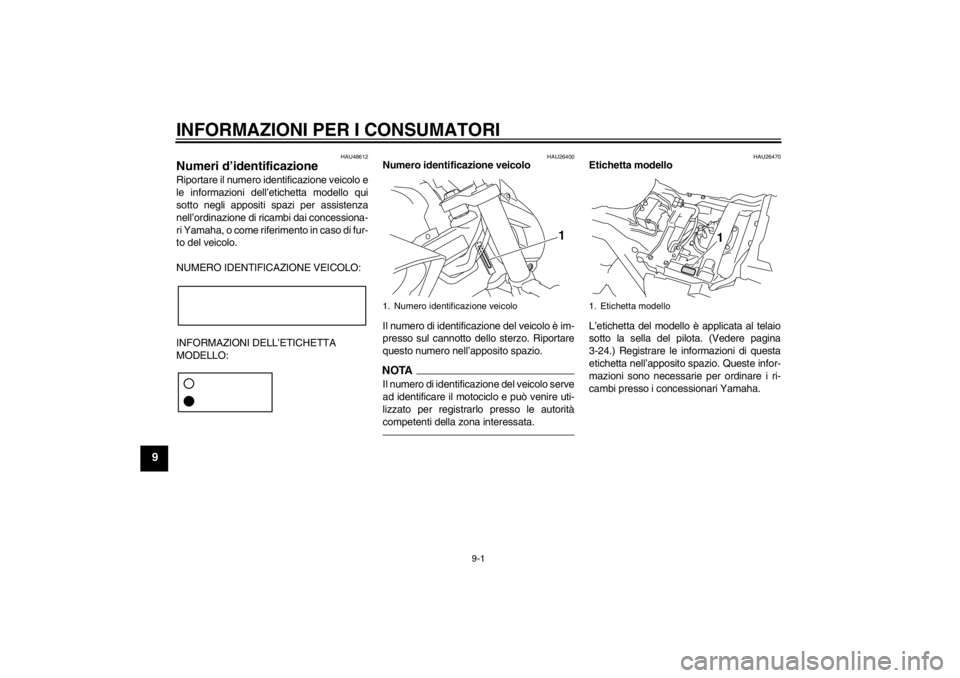

Numeri d’identificazione Riportare il numero identificazione veicolo e
le informazioni dell’etichetta modello qui
sotto negli appositi spazi per assistenza
nell’ordinazione di ricambi dai concessiona-
ri Yamaha, o come riferimento in caso di fur-
to del veicolo.
NUMERO IDENTIFICAZIONE VEICOLO:
INFORMAZIONI DELL’ETICHETTA
MODELLO:
HAU26400
Numero identificazione veicolo
Il numero di identificazione del veicolo è im-
presso sul cannotto dello sterzo. Riportare
questo numero nell’apposito spazio.NOTAIl numero di identificazione del veicolo serve
ad identificare il motociclo e può venire uti-
lizzato per registrarlo presso le autorità
competenti della zona interessata.
HAU26470
Etichetta modello
L’etichetta del modello è applicata al telaio
sotto la sella del pilota. (Vedere pagina
3-24.) Registrare le informazioni di questa
etichetta nell’apposito spazio. Queste infor-
mazioni sono necessarie per ordinare i ri-
cambi presso i concessionari Yamaha.
1. Numero identificazione veicolo
1
1. Etichetta modello
1
U2S3H3H0.book Page 1 Friday, September 16, 2011 8:39 AM

INDICE ANALITICO
AABS ...................................................... 3-20
Accensione del motore ........................... 5-1
Allarme antifurto (optional) ................... 3-16
Assieme ammortizzatore, regolazione ......................................... 3-28
Attacchi cinghie portabagagli................ 3-30BBatteria ................................................. 6-32
Blocchetto accensione/bloccasterzo ...... 3-2CCambi di marcia...................................... 5-2
Candele, controllo................................. 6-11
Caratteristiche tecniche .......................... 8-1
Carburante............................................ 3-22
Carburante, consigli per ridurne il consumo ............................................... 5-3
Carenature e pannelli, rimozione e installazione.......................................... 6-9
Cavalletto laterale ................................. 3-30
Cavalletto laterale, controllo e lubrificazione ...................................... 6-30
Cavi, controllo e lubrificazione .............. 6-28
Come supportare il motociclo ............... 6-41
Commutatore luce abbagliante/ anabbagliante ..................................... 3-17
Convertitori catalitici ............................. 3-24
Cuscinetti ruote, controllo ..................... 6-32DDisplay multifunzione.............................. 3-7EElemento filtrante.................................. 6-20
Etichetta modello .................................... 9-1
FForcella, controllo .................................. 6-31
Forcella, regolazione ............................. 3-26
Fusibili, sostituzione .............................. 6-35GGioco della leva freno, controllo ............ 6-25
Gioco della manopola acceleratore, controllo .............................................. 6-21
Gioco valvole......................................... 6-21
Gruppo tachimetro .................................. 3-6IInformazioni di sicurezza......................... 1-1
Interruttore avviamento ......................... 3-17
Interruttore dell’avvisatore acustico....... 3-17
Interruttore di arresto motore ................3-17
Interruttore di segnalazione luce abbagliante ......................................... 3-17
Interruttore indicatori di direzione .......... 3-17
Interruttore luci d’emergenza ................ 3-18
Interruttori luce stop .............................. 6-25
Interruttori manubrio .............................. 3-17KKit attrezzi ............................................... 6-2LLampada biluce fanalino/stop ............... 6-38
Lampada faro, sostituzione ................... 6-36
Lampada indicatore di direzione, sostituzione ......................................... 6-38
Lampada luce di posizione anteriore, sostituzione ......................................... 6-40
Lampada luce targa, sostituzione ......... 6-39
Leva freno ............................................. 3-19
Leva frizione .................................3-18, 6-24 Leve freno e frizione, controllo e
lubrificazione....................................... 6-29
Liquidi del freno e della frizione, cambio ................................................ 6-28
Liquido refrigerante ............................... 6-17
Livello liquido freni, controllo................. 6-26
MManopola e cavo acceleratore, controllo e lubrificazione ..................... 6-28
Manutenzione e lubrificazione,
periodica ............................................... 6-5
Manutenzione, sistema di controllo emissioni............................................... 6-3NNumeri d’identificazione.......................... 9-1
Numero identificazione veicolo ............... 9-1OOlio cardano ......................................... 6-15
Olio motore e cartuccia filtro olio .......... 6-12PParcheggio.............................................. 5-4
Pastiglie del freno anteriore e
posteriore, controllo ............................ 6-26
Pedale cambio ...................................... 3-19
Pedale del freno.................................... 3-19
Pedali freno e cambio, controllo e lubrificazione....................................... 6-29
Perni del forcellone, lubrificazione ........ 6-30
Pneumatici ............................................ 6-22
Posizioni dei componenti ........................ 2-1
Pulizia ..................................................... 7-1RRegime del minimo, controllo ............... 6-21
Ricerca ed eliminazione guasti ............. 6-41
U2S3H3H0.book Page 1 Friday, September 16, 2011 8:39 AM

INDICE ANALITICORimessaggio ........................................... 7-4
Rodaggio................................................. 5-3
Ruote .................................................... 6-24SSelle ...................................................... 3-24
Sistema d’interruzione circuito accensione ......................................... 3-31
Sistema EXUP ...................................... 3-30
Sistema immobilizzatore ......................... 3-1
Spia ABS................................................. 3-5
Spia cambio marce ................................. 3-6
Spia guasto motore ................................. 3-5
Spia immobilizer...................................... 3-6
Spia livello carburante............................. 3-4
Spia livello olio ........................................ 3-4
Spia luce abbagliante.............................. 3-4
Spia marcia in folle.................................. 3-4
Spia temperatura liquido refrigerante...... 3-5
Spie d’avvertimento e di segnalazione ... 3-3
Spie indicatori di direzione ...................... 3-3
Sterzo, controllo .................................... 6-31TTabelle di ricerca ed eliminazione guasti .................................................. 6-43
Tappo serbatoio carburante .................. 3-21
Tubetto sfiato e tubo di troppopieno del serbatoio carburante ..................... 3-23VVerniciatura opaca, prestare
attenzione ............................................. 7-1
U2S3H3H0.book Page 2 Friday, September 16, 2011 8:39 AM

U2S3H3H0.book Page 3 Friday, September 16, 2011 8:39 AM

PRINTED IN JAPAN2011.09-0.3×1 CR (H)
DIC183
STAMPATO SU CARTA RICICLATA
