ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-6
6
7*Pneus Contrôler la profondeur de sculp-
ture et l’état des pneus.
Remplacer si nécessaire.
Contrôler la pression de gonflage.
Corriger si nécessaire. √√√√√
8 *Roulements de roue S’assurer qu’ils n’ont pas de jeu
et ne sont pas endommagés. √√√√
9 *Bras oscillant S’assurer du bon fonctionnement
et de l’absence de jeu excessif. √√√√
Lubrifier à la graisse à base de savon au lithium. Tous les 50000 km (30000 mi)
10 *Roulements de di-
rection S’assurer qu’ils n’ont pas de jeu
et que la direction n’est pas dure. √√√√√
Lubrifier à la graisse à base de savon au lithium. Tous les 50000 km (30000 mi)
11 *Attaches du cadre S’assurer que tous les écrous et
vis sont correctement serrés. √√√√√
12 Axe de pivot de le-
vier de frein
Lubrifier à la graisse silicone.
√√√√√
13 Axe de pivot de pé-
dale de frein Lubrifier à la graisse à base de
savon au lithium. √√√√√
14 Axe de pivot de le-
vier d’embrayage Lubrifier à la graisse silicone.
√√√√√
15 Axe de pivot de sé-
lecteur au pied Lubrifier à la graisse à base de
savon au lithium. √√√√√
N° ÉLÉMENTS
CONTRÔLES OU ENTRETIENS À
EFFECTUER DISTANCE AU COMPTEUR
CON-
TRÔLE AN- NUEL
1000 km
(600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)
U2S3F3F0.book Page 6 Friday, September 16, 2011 8:44 AM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-7
6
16 Béquille latérale Contrôler le fonctionnement.
Lubrifier à la graisse à base de
savon au lithium. √√√√√
17 *Contacteur de
béquille latérale
Contrôler le fonctionnement.
√√√√√√
18 *Fourche avant Contrôler le fonctionnement et
s’assurer de l’absence de fuites
d’huile. √√√√
19 *Combiné ressort-
amortisseur Contrôler le fonctionnement et
s’assurer que l’amortisseur ne fuit
pas. √√√√
20 *Points pivots de
bras relais et bras
de raccordement de
suspension arrière
Contrôler le fonctionnement.
√√√√
21 Huile moteur Changer.
Contrôler le niveau d’huile et s’as-
surer de l’absence de fuites
d’huile. √√√√√√
22 Cartouche du filtre
à huile moteur Remplacer.
√√√
23 *Circuit de refroidis-
sement Contrôler le niveau de liquide de
refroidissement et s’assurer de
l’absence de fuites de liquide. √√√√√
Remplacer par du liquide de re- froidissement antigel à l’éthylène
glycol. Tous les 3 ans
N° ÉLÉMENTS
CONTRÔLES OU ENTRETIENS À
EFFECTUER DISTANCE AU COMPTEUR
CON-
TRÔLE AN- NUEL
1000 km
(600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)U2S3F3F0.book Page 7 Friday, September 16, 2011 8:44 AM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-8
6
FAU36771
N.B.●
Filtre à air L’élément équipant le filtre à air de ce modèle est en papier huilé et est jetable. Il convient dès lors de ne pas le nettoyer à l’air
comprimé sous peine de l’endommager.
Il convient de remplacer plus fréquemment l’élément si le v éhicule est utilisé dans des zones très poussiéreuses ou humides.
24*Système EXUP Contrôler le fonctionnement, le
jeu de câble des gaz et la position
de la poulie. √√√
25 Huile de couple co-
nique arrière Contrôler le niveau d’huile et s’as-
surer de l’absence de fuites
d’huile. √√ √
Changer. √√√
26 *Contacteur de feu
stop sur frein avant
et arrière Contrôler le fonctionnement.
√√√√√√
27 Pièces mobiles et
câbles
Lubrifier.
√√√√√
28 *Poignée des gaz Contrôler le fonctionnement.
Contrôler la garde de la poignée
des gaz et la régler si nécessaire.
Lubrifier le câble et le boîtier de la poignée des gaz. √√√√√
29 *Éclairage, signalisa-
tion et contacteurs Contrôler le fonctionnement.
Régler le faisceau de phare.
√√√√√√
N° ÉLÉMENTS
CONTRÔLES OU ENTRETIENS À
EFFECTUER DISTANCE AU COMPTEUR
CON-
TRÔLE AN- NUEL
1000 km
(600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)
U2S3F3F0.book Page 8 Friday, September 16, 2011 8:44 AM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-9
6
●
Entretien des freins hydrauliques et de l’embrayage Contrôler régulièrement le niveau du liquide de frein et d’embrayage et, si nécessaire, faire l’appoint de liquide.
Remplacer tous les deux ans les composants internes des maîtres -cylindres et des étriers de frein, du maître-cylindre et du récep-
teur hydraulique d’embrayage, ainsi que le liquide de frein et d’embrayage.
Remplacer les durites d’embrayage et de frein tous les quatre ans et lorsqu’elles sont craquelées ou endommagées.
U2S3F3F0.book Page 9 Friday, September 16, 2011 8:44 AM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-10
6
FAU18722
Dépose et repose du carénage et
des caches Afin de pouvoir effectuer certains entretiens
décrits dans ce chapitre, il est nécessaire
de déposer les caches et le carénage illus-
trés. Se référer à cette section à chaque fois
qu’il faut déposer ou reposer un cache ou le
carénage.
FAU46430
Carénage A
Dépose du carénage1. Déposer la selle du pilote. (Voir page3-25.)
2. Déposer le cache C. (Voir page 6-11.)
3. Déposer les vis, puis retirer le caré-
nage. Mise en place du carénage
1. Remettre le carénage en place, puis
reposer ses vis.
2. Reposer le cache.
3. Remettre la selle du pilote en place.

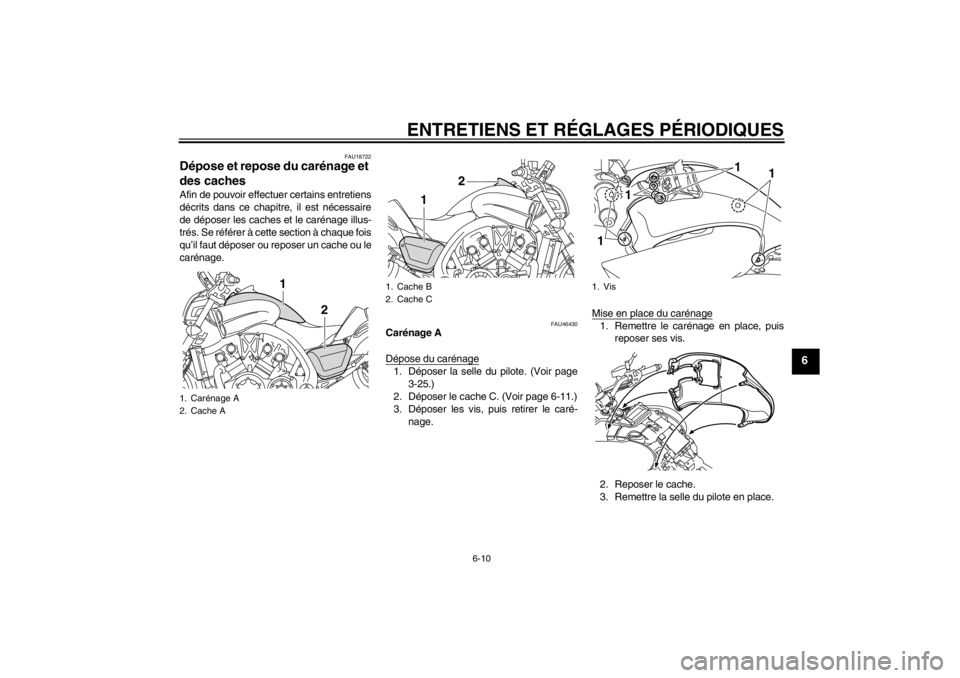

1. Carénage A
2. Cache A
1
2
1. Cache B
2. Cache C
1
2
1. Vis1 1
1
1
U2S3F3F0.book Page 10 Friday, September 16, 2011 8:44 AM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-11
6
FAU46471
Cache A
Dépose du cache1. Introduire la clé dans la serrure, puis latourner de 1/4 de tour dans le sens des
aiguilles d’une montre.
2. Tirer le cache vers l’arrière.
Mise en place du cache1. Remettre le cache en place. 2. Tourner la clé dans le sens inverse
des aiguilles d’une montre jusqu’à sa
position initiale, puis la retirer.
Cache B
Dépose du cache
1. Retirer la vis. 2. Tirer le cache vers l’arrière.
Mise en place du cache
Remettre le cache en place, puis reposer la
vis.
Cache C
Dépose du cache1. Retirer la vis.
2. Tirer le cache vers le haut.

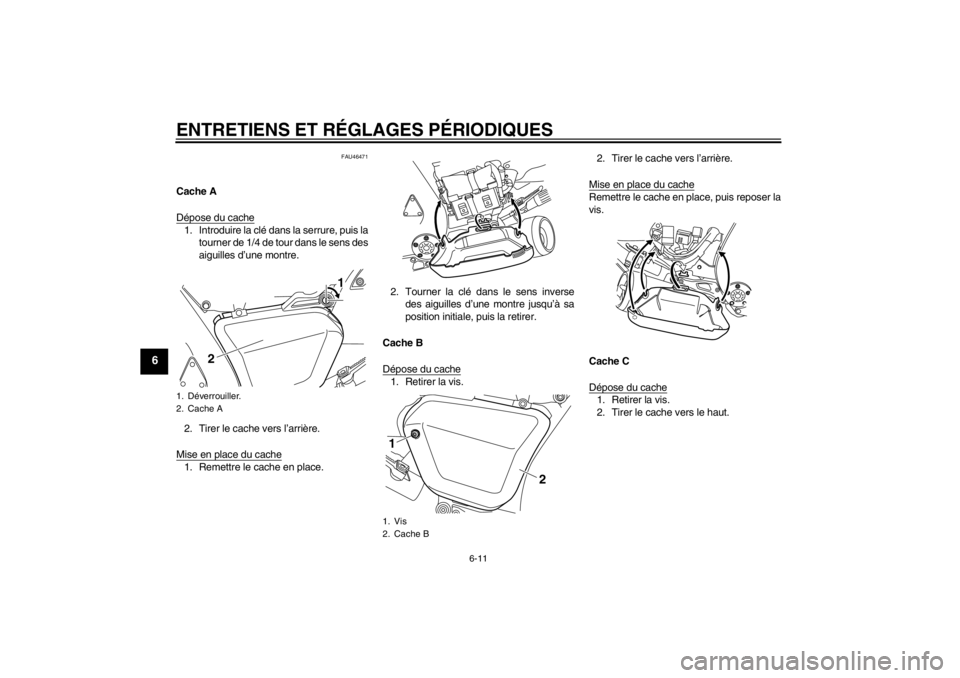

1. Déverrouiller.
2. Cache A
2
1
1. Vis
2. Cache B1
2
U2S3F3F0.book Page 11 Friday, September 16, 2011 8:44 AM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-12
6
Mise en place du cacheRemettre le cache en place, puis reposer la
vis.
FAU46680
Contrôle des bougies Les bougies sont des pièces importantes du
moteur et elles doivent être contrôlées régu-
lièrement, de préférence par un conces-
sionnaire Yamaha. Les bougies doivent
être démontées et contrôlées aux fréquen-
ces indiquées dans le tableau des entre-
tiens et graissages périodiques, car la cha-
leur et les dépôts finissent par les user.
L’état des bougies peut en outre révéler
l’état du moteur.
La porcelaine autour de l’électrode centrale
de chaque bougie doit être de couleur café
au lait clair ou légèrement foncé, couleur
idéale pour un véhicule utilisé dans des
conditions normales. Si la couleur d’une
bougie est nettement différente, le moteur
pourrait présenter une anomalie. Ne jamais
essayer de diagnostiquer soi-même de tels
problèmes. Il est préférable de confier le vé-
hicule à un concessionnaire Yamaha.
Si l’usure des électrodes est excessive ou
les dépôts de calamine ou autres sont trop
importants, il convient de remplacer la bou-
gie concernée.Avant de monter une bougie, il faut mesurer
l’écartement de ses électrodes à l’aide d’un
jeu de cales d’épaisseur et la remplacer si
l’écartement est hors norme.
Nettoyer la surface du joint de la bougie et
ses plans de joint, puis nettoyer soigneuse-
ment les filets de bougie.
N.B.Si une clé dynamométrique n’est pas dispo-
nible lors du montage d’une bougie, une
bonne approximation consiste à serrer de

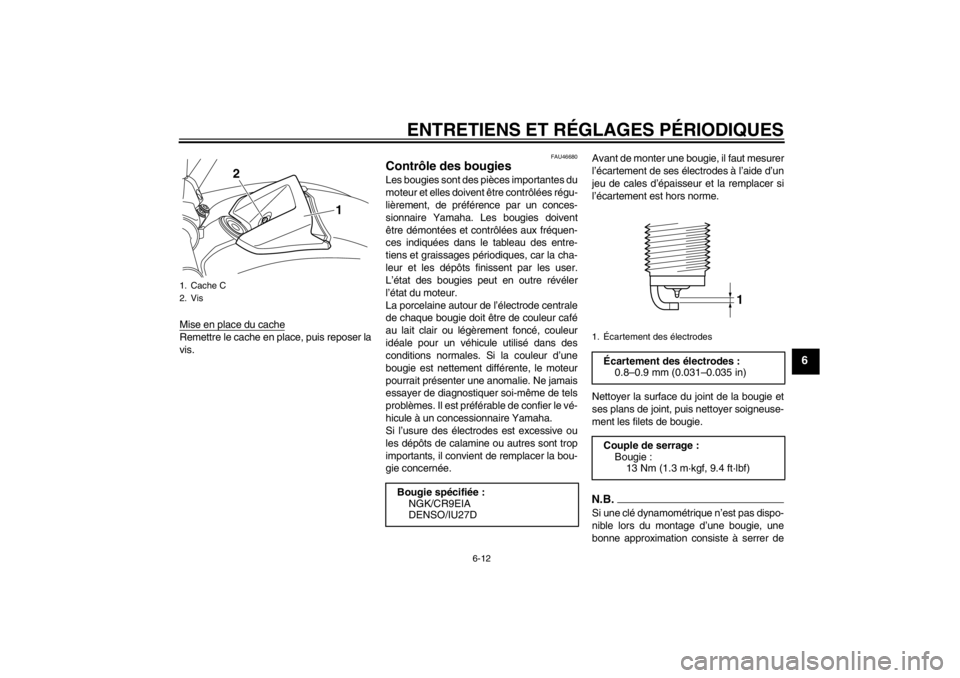

1. Cache C
2. Vis
1
2
Bougie spécifiée :
NGK/CR9EIA
DENSO/IU27D
1. Écartement des électrodes
Écartement des électrodes :0.8–0.9 mm (0.031–0.035 in)
Couple de serrage : Bougie : 13 Nm (1.3 m·kgf, 9.4 ft·lbf)
1
U2S3F3F0.book Page 12 Friday, September 16, 2011 8:44 AM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-13
6
1/4–1/2 tour supplémentaire après le ser-
rage à la main. Il faudra toutefois serrer la
bougie au couple spécifié le plus rapide-
ment possible.ATTENTION
FCA10840
Afin d’éviter d’endommager la fiche ra-
pide de la bobine d’allumage, ne jamais
utiliser d’outil quel qu’il soit pour retirer
ou remonter le capuchon de bougie. Il se
peut que le capuchon de bougie soit dif-
ficile à retirer, car le joint en caoutchouc
placé à son extrémité tient fermement.
Pour retirer le capuchon de bougie, il
suffit de le tirer vers le haut tout en le
tournant quelque peu dans les deux
sens. Pour le remettre en place, l’enfon-
cer tout en le tournant dans les deux
sens.
FAU19908
Huile moteur et cartouche du fil-
tre à huile Il faut vérifier le niveau d’huile moteur avant
chaque départ. Il convient également de
changer l’huile et de remplacer la cartouche
du filtre à huile aux fréquences spécifiées
dans le tableau des entretiens et graissa-
ges périodiques.
Contrôle du niveau d’huile moteur1. Placer le véhicule sur un plan de ni- veau et veiller à ce qu’il soit dressé à la
verticale. Une légère inclinaison peut
entraîner des erreurs de lecture.
2. Mettre le moteur en marche et le faire chauffer pendant quelques minutes,
puis le couper.
3. Attendre quelques minutes que l’huile se stabilise, puis vérifier son niveau à
travers le hublot de contrôle, situé au
côté inférieur droit du carter moteur.N.B.Le niveau d’huile moteur doit se situer entre
les repères de niveau minimum et maxi-
mum.
4. Si le niveau d’huile moteur est inférieur
au repère de niveau minimum, ajouter
de l’huile du type recommandé
jusqu’au niveau spécifié.
Changement de l’huile moteur (avec ou
sans remplacement de la cartouche du
filtre à huile) 1. Dresser le véhicule sur un plan hori- zontal.
2. Mettre le moteur en marche et le faire
chauffer pendant quelques minutes,
puis le couper.
3. Placer un bac à vidange sous le mo-
teur afin d’y recueillir l’huile usagée.1. Hublot de contrôle du niveau d’huile moteur
2. Repère de niveau maximum
3. Repère de niveau minimum
23
1
U2S3F3F0.book Page 13 Friday, September 16, 2011 8:44 AM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-14
6
4. Retirer le bouchon de remplissage, lavis de vidange et son joint afin de vi-
danger l’huile du carter moteur.
N.B.Sauter les étapes 5–7 si l’on ne procède
pas au remplacement de la cartouche du fil-

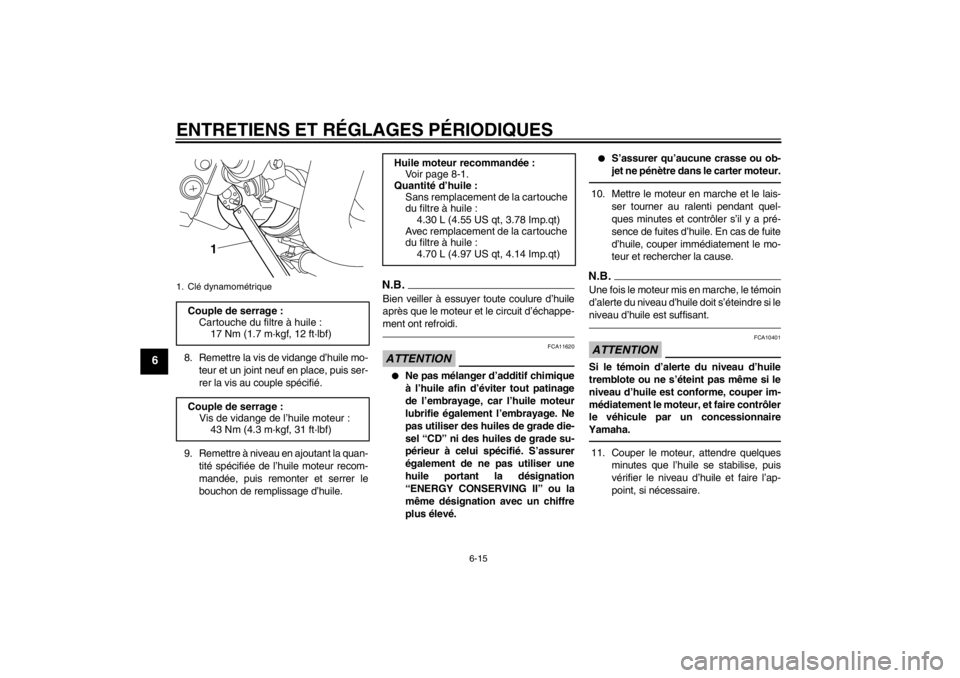

tre à huile.5. Déposer la cartouche du filtre à huile àl’aide d’une clé pour filtre à huile.N.B.Des clés pour filtre à huile sont disponibles
chez les concessionnaires Yamaha.6. Enduire le joint torique de la cartouchedu filtre à huile neuve d’une fine cou-
che d’huile moteur propre.
N.B.S’assurer que le joint torique est bien logé
dans son siège.7. Mettre la cartouche du filtre à huileneuve en place à l’aide d’une clé pour
filtre à huile, puis la serrer au couple
spécifié à l’aide d’une clé dynamomé-
trique.

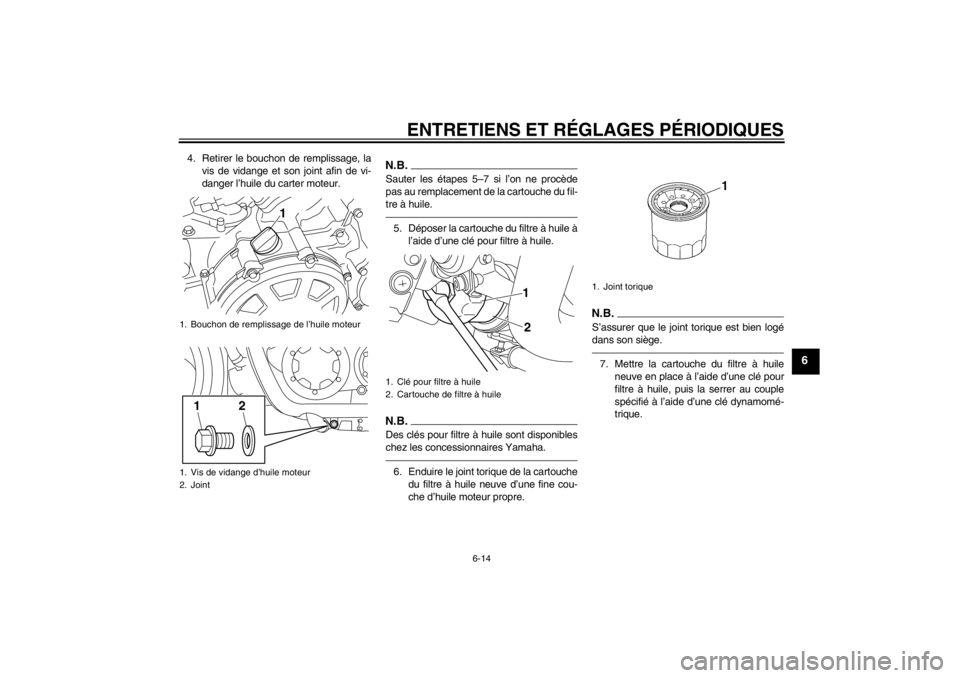

1. Bouchon de remplissage de l’huile moteur
1. Vis de vidange d’huile moteur
2. Joint
1
2
1
1. Clé pour filtre à huile
2. Cartouche de filtre à huile
1
2
1. Joint torique
U2S3F3F0.book Page 14 Friday, September 16, 2011 8:44 AM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-15
6
8. Remettre la vis de vidange d’huile mo-teur et un joint neuf en place, puis ser-
rer la vis au couple spécifié.
9. Remettre à niveau en ajoutant la quan- tité spécifiée de l’huile moteur recom-
mandée, puis remonter et serrer le
bouchon de remplissage d’huile.
N.B.Bien veiller à essuyer toute coulure d’huile
après que le moteur et le circuit d’échappe-
ment ont refroidi.ATTENTION
FCA11620
●
Ne pas mélanger d’additif chimique
à l’huile afin d’éviter tout patinage
de l’embrayage, car l’huile moteur
lubrifie également l’embrayage. Ne
pas utiliser des huiles de grade die-
sel “CD” ni des huiles de grade su-
périeur à celui spécifié. S’assurer
également de ne pas utiliser une
huile portant la désignation
“ENERGY CONSERVING II” ou la
même désignation avec un chiffre
plus élevé.
●
S’assurer qu’aucune crasse ou ob-
jet ne pénètre dans le carter moteur.
10. Mettre le moteur en marche et le lais- ser tourner au ralenti pendant quel-
ques minutes et contrôler s’il y a pré-
sence de fuites d’huile. En cas de fuite
d’huile, couper immédiatement le mo-
teur et rechercher la cause.N.B.Une fois le moteur mis en marche, le témoin
d’alerte du niveau d’huile doit s’éteindre si le
niveau d’huile est suffisant.ATTENTION
FCA10401
Si le témoin d’alerte du niveau d’huile
tremblote ou ne s’éteint pas même si le
niveau d’huile est conforme, couper im-
médiatement le moteur, et faire contrôler
le véhicule par un concessionnaire
Yamaha.11. Couper le moteur, attendre quelques minutes que l’huile se stabilise, puis
vérifier le niveau d’huile et faire l’ap-
point, si nécessaire.
1. Clé dynamométriqueCouple de serrage :Cartouche du filtre à huile :17 Nm (1.7 m·kgf, 12 ft·lbf)
Couple de serrage : Vis de vidange de l’huile moteur :43 Nm (4.3 m·kgf, 31 ft·lbf)
1
Huile moteur recommandée :Voir page 8-1.
Quantité d’huile : Sans remplacement de la cartouche
du filtre à huile :
4.30 L (4.55 US qt, 3.78 Imp.qt)
Avec remplacement de la cartouche
du filtre à huile :
4.70 L (4.97 US qt, 4.14 Imp.qt)
U2S3F3F0.book Page 15 Friday, September 16, 2011 8:44 AM
