MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-17
6
3. Si el líquido refrigerante se encuentraen la marca de nivel mínimo o por de-
bajo de la misma, retire la protección
del tapón del depósito extrayendo el
perno y seguidamente extraiga el ta-
pón. ¡ADVERTENCIA! Quite sola-
mente el tapón del depósito de
líqui do refrigerante. No quite nunca
el tapón del rad iador cuan do el mo-
tor esté caliente.
[SWA15162]
4. Añada líquido refrigerante hasta la marca de nivel máximo y coloque la
tapa del depósito. ATENCIÓN: Si no
d ispone de líqui do refrigerante, uti-
lice en su lugar agua destila da o agua blan
da del grifo. No utilice
agua dura o agua sala da, ya que re-
sultan perju diciales para el motor.
Si ha utiliza do agua en lugar de lí-
qui do refrigerante, sustitúyala por
este lo antes posible; d e lo contra-
rio el sistema de refrigeración no
estará protegi do contra las hela das
y la corrosión. Si ha añad id o agua al
líqui do refrigerante, haga compro-
bar lo antes posible en un conce-
sionario Yamaha el conteni do de
anticongelante en el líqui do refrige-
rante; de lo contrario d isminuirá la
eficacia del líqui do refrigerante.
[SCA10473]
5. Monte la protección del tapón del de-
pósito de líquido refrigerante colocan-
do el perno.
SAU46426
Para cambiar el líqui do refrigerante
1. Sitúe el vehículo sobre una superficie
horizontal y deje que el motor se enfríe
si es necesario. 2. Desmonte el carenado A. (Véase la
página 6-8).
3. Desmonte el conducto de admisión de aire derecho extrayendo los per-
nos.
4. Coloque un recipiente debajo del mo- tor para recoger el líquido refrigerante
usado.
5. Quite el tapón del radiador. ¡ADVERTENCIA! No quite nunca eltapón del ra dia dor cuan do el motor
esté caliente.
[SWA10382]

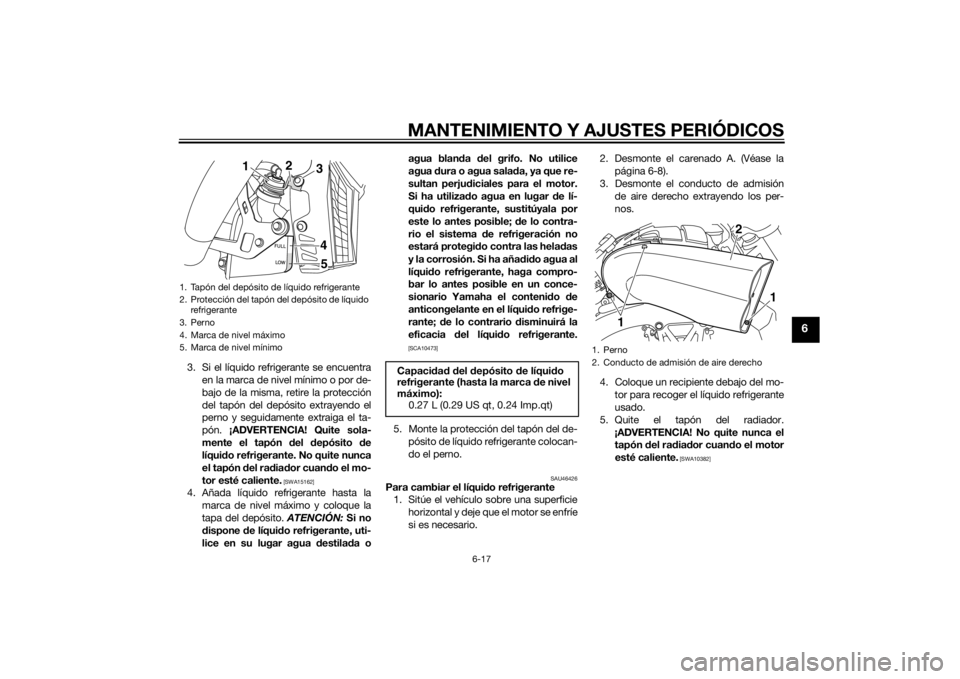

1. Tapón del depósito de líquido refrigerante
2. Protección del tapón del depósito de líquido refrigerante
3. Perno
4. Marca de nivel máximo
5. Marca de nivel mínimo
2
1
5
4
3
Capaci
dad d el depósito de líqui do
refrigerante (hasta la marca de nivel
máximo):
0.27 L (0.29 US qt, 0.24 Imp.qt)

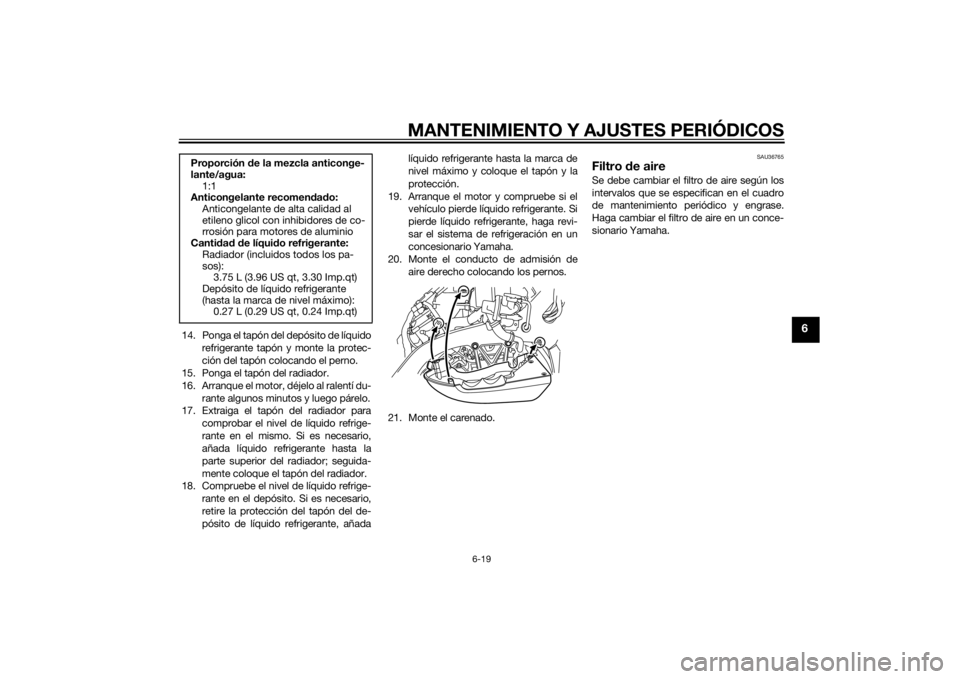

1. Perno
2. Conducto de admisión de aire derecho
1 1
2
U2CES0S0.book Page 17 Friday, August 22, 2014 11:10 AM

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-18
6
6. Desmonte la cubierta del depósito delíquido refrigerante y el depósito de lí-
quido refrigerante quitando los per-
nos. 7. Retire la protección del tapón del de-
pósito de líquido refrigerante extra-
yendo el perno y, a continuación,
quite el tapón.
8. Vacíe el líquido refrigerante del depó- sito dándole la vuelta al mismo.
9. Monte la tapa del depósito de líquido
refrigerante y el propio depósito si-
tuándolos en su posición original y co-
locando los pernos.
10. Extraiga el tornillo de drenaje del líqui- do refrigerante con la junta tórica para
vaciar el sistema de refrigeración. 11. Cuando haya salido todo el líquido re-
frigerante, lave bien el sistema de re-
frigeración con agua limpia del grifo.
12. Coloque el tornillo de drenaje del líqui- do refrigerante y la junta tórica nueva.
13. Mantenga el vehículo vertical y vierta la cantidad especificada del líquido
refrigerante recomendado en el radia-
dor y en el depósito. ATENCIÓN: Si
no mantiene el vehículo vertical al
llenar el ra dia dor de líqui do refrige-
rante, pue de que dar aire atrapa do
en el sistema de refrigeración.
[SCA16541]

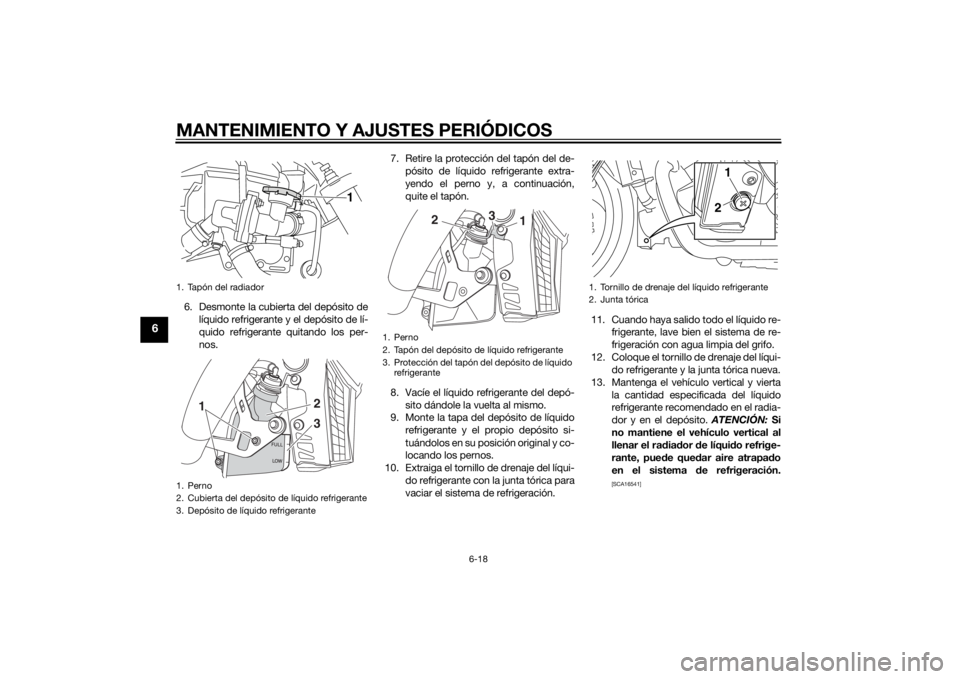

1. Tapón del radiador
1. Perno
2. Cubierta del depósito de líquido refrigerante
3. Depósito de líquido refrigerante
1
2
3
1
1. Perno
2. Tapón del depósito de líquido refrigerante
3. Protección del tapón del depósito de líquido
refrigerante
2
3
1
1. Tornillo de drenaje del líquido refrigerante
2. Junta tórica
1
2
U2CES0S0.book Page 18 Friday, August 22, 2014 11:10 AM

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-19
6
14. Ponga el tapón del depósito de líquidorefrigerante tapón y monte la protec-
ción del tapón colocando el perno.
15. Ponga el tapón del radiador.
16. Arranque el motor, déjelo al ralentí du-
rante algunos minutos y luego párelo.
17. Extraiga el tapón del radiador para
comprobar el nivel de líquido refrige-
rante en el mismo. Si es necesario,
añada líquido refrigerante hasta la
parte superior del radiador; seguida-
mente coloque el tapón del radiador.
18. Compruebe el nivel de líquido refrige-
rante en el depósito. Si es necesario,
retire la protección del tapón del de-
pósito de líquido refrigerante, añada líquido refrigerante hasta la marca de
nivel máximo y coloque el tapón y la
protección.
19. Arranque el motor y compruebe si el vehículo pierde líquido refrigerante. Si
pierde líquido refrigerante, haga revi-
sar el sistema de refrigeración en un
concesionario Yamaha.
20. Monte el conducto de admisión de aire derecho colocando los pernos.
21. Monte el carenado.
SAU36765
Filtro de aireSe debe cambiar el filtro de aire según los
intervalos que se especifican en el cuadro
de mantenimiento periódico y engrase.
Haga cambiar el filtro de aire en un conce-
sionario Yamaha.
Proporción
de la mezcla anticonge-
lante/agua:
1:1
Anticongelante recomen dad o:
Anticongelante de alta calidad al
etileno glicol con inhibidores de co-
rrosión para motores de aluminio
Canti dad d e líqui do refrigerante:
Radiador (incluidos todos los pa-
sos): 3.75 L (3.96 US qt, 3.30 Imp.qt)
Depósito de líquido refrigerante
(hasta la marca de nivel máximo): 0.27 L (0.29 US qt, 0.24 Imp.qt)
U2CES0S0.book Page 19 Friday, August 22, 2014 11:10 AM

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-20
6
SAU44735
Comprobación del ralentí del
motorCompruebe el ralentí del motor y, si es ne-
cesario, solicite que lo corrijan en un con-
cesionario Yamaha.
SAU21385
Comprobación del juego libre del
puño del acelerad orEl juego libre del puño del acelerador debe
medir 3.0–5.0 mm (0.12–0.20 in) en el bor-
de interior del puño. Compruebe periódica-
mente el juego libre del puño del acelerador
y, si es necesario, hágalo ajustar en un con-
cesionario Yamaha.
SAU21402
Holgura de la válvulaLa holgura de la válvula se altera con el uso
y, como consecuencia de ello, se desajusta
la mezcla de aire y gasolina y/o el motor
produce ruidos. Para evitarlo, un concesio-
nario Yamaha debe ajustar la holgura de la
válvula según los intervalos que se especi-
fican en el cuadro de mantenimiento perió-
dico y engrase.
Ralentí
del motor:
950–1050 r/min

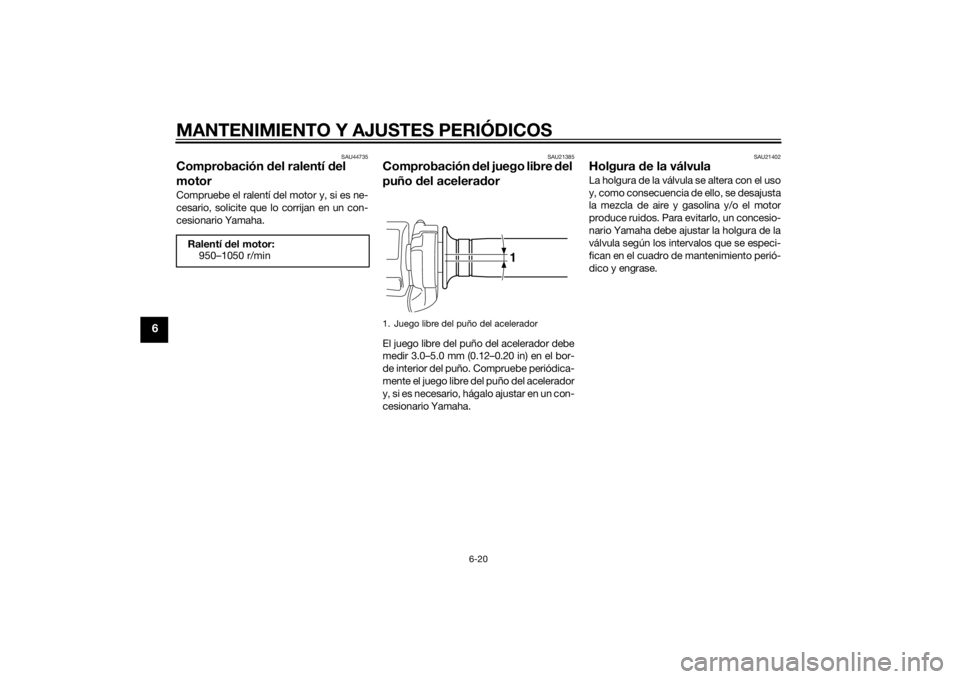

1. Juego libre del puño del acelerador
1
U2CES0S0.book Page 20 Friday, August 22, 2014 11:10 AM

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-21
6
SAU2177A
NeumáticosLos neumáticos son el único contacto en-
tre el vehículo y la carretera. La seguridad
en todas las condiciones de conducción
depende de un área relativamente pequeña
de contacto con la carretera. Por tanto, es
fundamental mantener los neumáticos en
buen estado en todo momento y cambiar-
los por los neumáticos especificados en el
momento adecuado.
Presión de aire d e los neumáticos
Debe comprobar la presión de aire de los
neumáticos antes de cada utilización y, si
es necesario, ajustarla.
ADVERTENCIA
SWA10504
La utilización de este vehículo con una
presión incorrecta de los neumáticos
pue de provocar la pér did a de control,
con la consecuencia de daños persona-
les graves o un acci dente mortal.
 La presión de los neumáticos debe
comprobarse y ajustarse con los
neumáticos en frío (es decir, cuan-
d o la temperatura d e los neumáti-
cos sea igual a la temperatura
ambiente). 
La presión d e los neumáticos debe
ajustarse en función de la veloci-
d ad , el peso total del con ductor, el
pasajero, el equipaje y los acceso-
rios homologa dos para este mo de-
lo.
ADVERTENCIA
SWA10512
No sobrecargue nunca el vehículo. La
utilización de un vehículo sobrecarga do
pue de ocasionar un acci dente.Revisión de los neumáticos
Debe comprobar los neumáticos antes de
cada utilización. Si la profundidad del dibu-
jo del neumático en el centro alcanza el lí-
mite especificado, si hay un clavo o
fragmentos de cristal en el neumático o si el
flanco está agrietado, haga cambiar el neu-
mático inmediatamente en un concesiona-
rio Yamaha.
Presión
de aire de los neumáticos
(me did a con los neumáticos en
frío):
Hasta 90 kg (198 lb) de carga:
Delantero: 250 kPa (2.50 kgf/cm2, 36 psi)
Trasero: 290 kPa (2.90 kgf/cm2, 42 psi)
De 90 kg (198 lb) a la carga máxi-
ma: Delantero: 250 kPa (2.50 kgf/cm2, 36 psi)
Trasero: 290 kPa (2.90 kgf/cm2, 42 psi)
Con ducción a alta veloci dad :
Delantero: 290 kPa (2.90 kgf/cm2, 42 psi)
Trasero:
290 kPa (2.90 kgf/cm2, 42 psi)
Carga máxima*: 190 kg (419 lb)
* Peso total del conductor, el pasaje- ro, el equipaje y los accesorios 1. Flanco del neumático

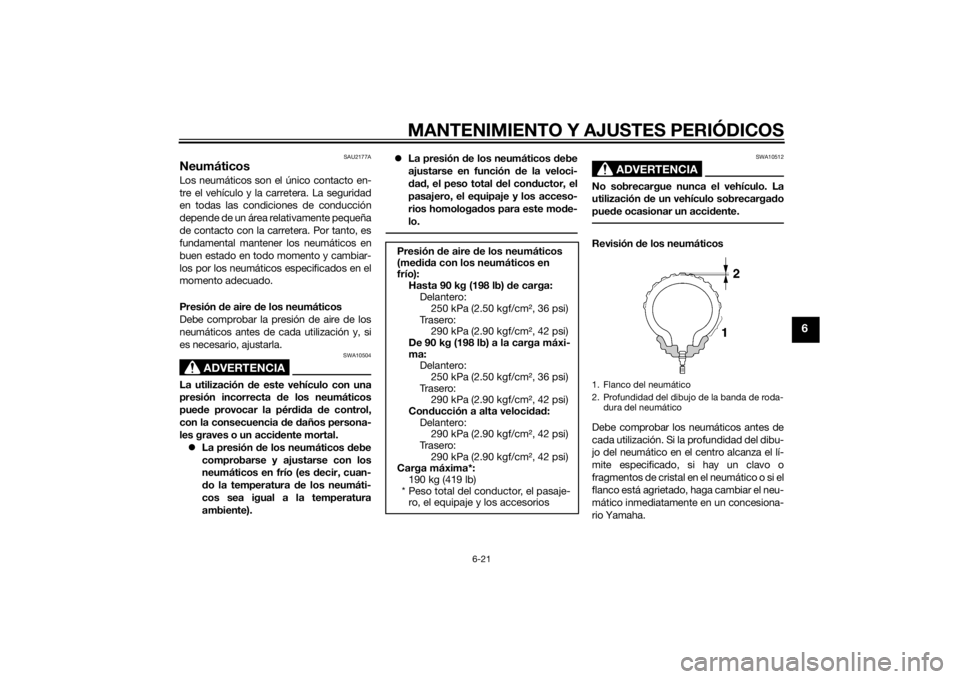

2. Profundidad del dibujo de la banda de roda-
dura del neumático
U2CES0S0.book Page 21 Friday, August 22, 2014 11:10 AM

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-22
6
NOTALos límites de la profundidad del dibujo
pueden variar de un país a otro. Cumpla
siempre los reglamentos locales.
ADVERTENCIA
SWA10472
Si los neumáticos están excesiva-
mente gastad os, hágalos cambiar
en un concesionario Yamaha. A de-
más de ser ilegal, el uso del vehícu-
lo con unos neumáticos
excesivamente gasta dos re duce la
estabili dad y pue de provocar la pér-
d id a del control.
 La sustitución de to da pieza rela-
ciona da con las rue das y los frenos,
inclui dos los neumáticos, d ebe
confiarse a un concesionario
Yamaha que dispone de los conoci-
mientos y experiencia profesional
necesarios para ello. 
Con duzca a veloci dad es mo dera-
d as después de cambiar un neumá-
tico, ya que la superficie de éste
d ebe “ro darse” para desarrollar sus
características óptimas.
Información relativa a los neumáticos
Este modelo está equipado con neumáti-
cos sin cámara provistos de válvula de aire.
Los neumáticos envejecen, aunque no se
hayan utilizado o solo se hayan utilizado
ocasionalmente. Las grietas en el dibujo
del neumático y en la goma del flanco, a ve-
ces acompañadas de deformación de la
carcasa, son una prueba de envejecimien-
to. Especialistas en neumáticos deberán comprobar los neumáticos viejos y enveje-
cidos para determinar su idoneidad para
uso futuro.
ADVERTENCIA
SWA10482

Los neumáticos d elantero y trasero
d eben ser de la misma marca y di-
seño; de lo contrario, las caracte-
rísticas de manejabili dad de la
motocicleta pue den ser d iferentes,
lo que po dría ocasionar un acci den-
te.
 Verifique siempre que los tapones
de las válvulas estén bien coloca-
d os a fin de evitar fugas d e aire.
 Utilice únicamente los tapones y
núcleos de válvula relaciona dos a
continuación a fin de evitar que los
neumáticos se desinflen durante la
marcha a alta veloci dad .Después de realizar pruebas exhaustivas,
Yamaha solamente ha aprobado para este
modelo los neumáticos que se relacionan a
continuación.
Profun
did ad mínima del dibujo del
neumático ( delantero y trasero):
1.6 mm (0.06 in)

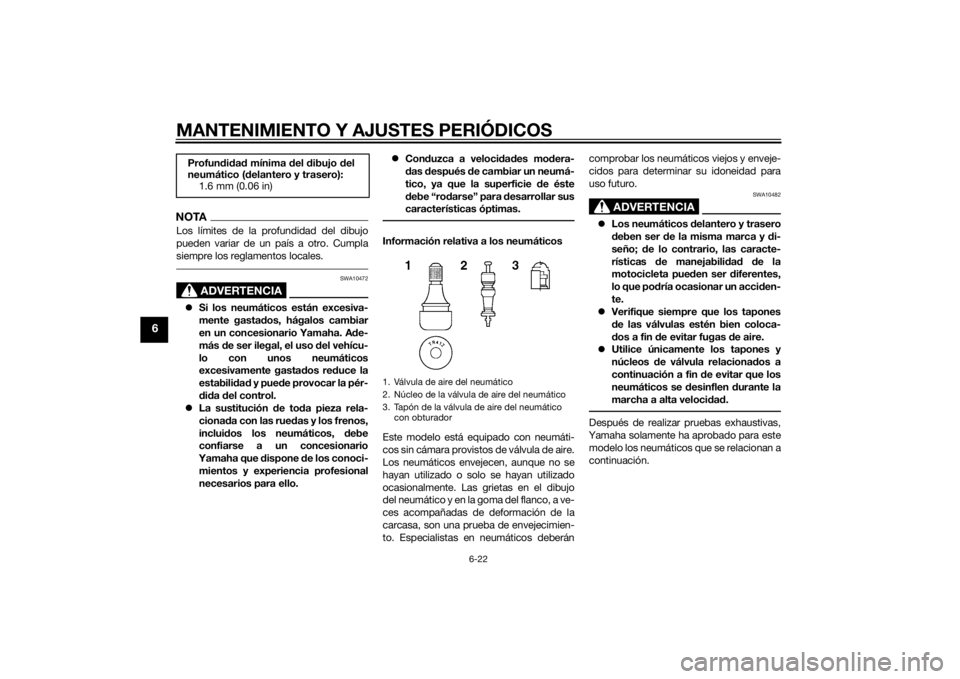

1. Válvula de aire del neumático
2. Núcleo de la válvula de aire del neumático
3. Tapón de la válvula de aire del neumático
con obturador
U2CES0S0.book Page 22 Friday, August 22, 2014 11:10 AM

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-23
6
ADVERTENCIA
SWA10601
Esta motocicleta está equipada con
neumáticos para veloci dad es muy altas.
Para aprovechar al máximo estos neu-
máticos, tome nota de los puntos si-
guientes.
 Utilice únicamente los neumáticos
de recambio especifica dos. Otros
neumáticos pue den presentar el
riesgo de que se pro duzca un re-
ventón a veloci dad es muy altas.
 Hasta que no hayan si do “rod ad os”,
la a dherencia de los neumáticos
nuevos pue de ser relativamente
baja sobre ciertas superficies. Por lo tanto, d
espués de montar un
neumático nuevo, antes de con du-
cir a veloci dad es muy altas es
aconsejable practicar una con duc-
ción mo dera da con veloci dad es de
aproxima damente 100 km (60 mi).
 Antes de con ducir a velocid ad alta
es necesario que los neumáticos se
hayan calentad o.
 Ajuste siempre la presión de aire de
los neumáticos en función de l as
con dic

iones de utilización.
SAU21963
Llantas de aleaciónPara asegurar unas prestaciones óptimas,
la durabilidad y el funcionamiento seguro
del vehículo, tome nota de los puntos si-
guientes relativos a las ruedas especifica-
das.
 Antes de cada utilización debe com-
probar si las llantas de las ruedas pre-
sentan grietas, dobladuras,
deformación u otros daños. Si obser-
va algún daño, haga cambiar la rueda
en un concesionario Yamaha. No in-
tente realizar ni la más mínima repara-
ción en una rueda. Una rueda
deformada o agrietada debe sustituir-
se.
 La rueda se debe equilibrar siempre
que se haya cambiado la llanta o el
neumático. Una rueda no equilibrada
puede reducir las prestaciones, limitar
la manejabilidad y reducir la vida útil
del neumático.
Neumático
delantero:
Ta m a ñ o :
120/70R18M/C 59V
Marca/modelo: BRIDGESTONE/BT028F G
Neumático trasero: Ta m a ñ o :200/50R18M/C 76V
Marca/modelo: BRIDGESTONE/BT028R G
DELANTERO y TRASERO:
Válvula de aire del neumático:TR412
Núcleo de la válvula:
#9100 (original)
U2CES0S0.book Page 23 Friday, August 22, 2014 11:10 AM

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-24
6
SAU42851
Maneta de embragueEste modelo está dotado de un embrague
hidráulico, por lo que no es necesario ajus-
tar el juego libre de la maneta de embrague.
No obstante, es necesario comprobar si
hay fugas en el sistema hidráulico antes de
cada utilización. Si el juego libre de la ma-
neta de embrague aumenta excesivamente
y resulta difícil cambiar de marcha o el em-
brague patina provocando una pérdida de
aceleración, puede que haya aire en el sis-
tema de embrague. Si hay aire en el siste-
ma hidráulico hágalo purgar en un
concesionario Yamaha antes de utilizar la
motocicleta.
SAU37914
Comprobación del juego libre de
la maneta d el frenoNo debe existir ningún juego en el extremo
de la maneta del freno. Si hay juego, haga
revisar el sistema de frenos en un conce-
sionario Yamaha.
ADVERTENCIA
SWA14212
Un tacto blan do o esponjoso de la ma-
neta del freno pue de in dicar la presencia
d e aire en el sistema hi dráulico. Si hay
aire en el sistema hi dráulico hágalo pur-
gar en un concesionario Yamaha antes
d e utilizar el vehículo. La presencia de
aire en el sistema hi dráulico re ducirá las
prestaciones del freno, lo cual pued e
provocar la pér did a de control y ser cau-
sa de acci dente.
SAU36504
Interruptores d e la luz de frenoLa luz de freno trasero, que se activa con el
pedal y la maneta de freno, debe encender-
se justo antes de que la frenada tenga efec-
to. Si es preciso, solicite a un concesionario
Yamaha que ajuste los interruptores de la luz de freno.

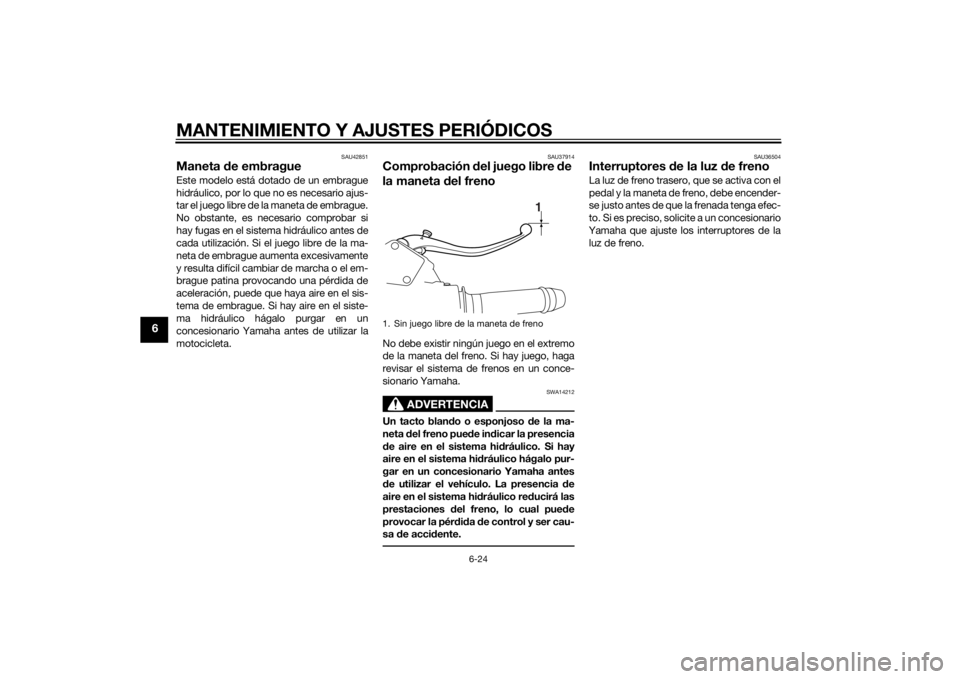

1. Sin juego libre de la maneta de freno
1
U2CES0S0.book Page 24 Friday, August 22, 2014 11:10 AM

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-25
6
SAU22393
Comprobación de las pastillas
d e freno d elantero y traseroDebe comprobar el desgaste de las pasti-
llas de freno delantero y trasero según los
intervalos que se especifican en el cuadro
de mantenimiento periódico y engrase.
SAU43063
Pastillas de freno d elantero
Las pinzas del freno delantero están pro-
vistas de dos juegos de pastillas.
Cada pastilla del freno delantero dispone
de una o dos ranuras indicadoras de des-
gaste que permiten comprobar el desgaste
de la pastilla sin necesidad de desmontar el
freno. Para comprobar el desgaste de la
pastilla de freno, observe las ranuras indi-
cadoras de desgaste. Si una pastilla de fre- no se ha desgastado hasta el punto en que
la ranura indicadora de desgaste casi apa-
rece, solicite a un concesionario Yamaha
que cambie el conjunto de las pastillas de
freno.
SAU22471
Pastillas
de freno trasero
Cada pastilla de freno trasero dispone de
una ranura indicadora de desgaste que le
permite comprobar éste sin necesidad de
desmontar el freno. Para comprobar el
desgaste de la pastilla de freno, observe la
ranura indicadora de desgaste. Si una pas-
tilla de freno se ha desgastado hasta el
punto en que la ranura indicadora de des-
gaste ha desaparecido casi por completo,
solicite a un concesionario Yamaha que
cambie el conjunto de las pastillas de freno.
SAU46542
Comprobación del líqui do de fre-
noAntes de utilizar el vehículo, verifique que el
líquido de frenos se encuentre por encima
de la marca de nivel mínimo. Compruebe el
nivel del líquido de frenos con respecto a la
parte superior del nivel del depósito. Añada
líquido de frenos si es necesario.
Freno delantero

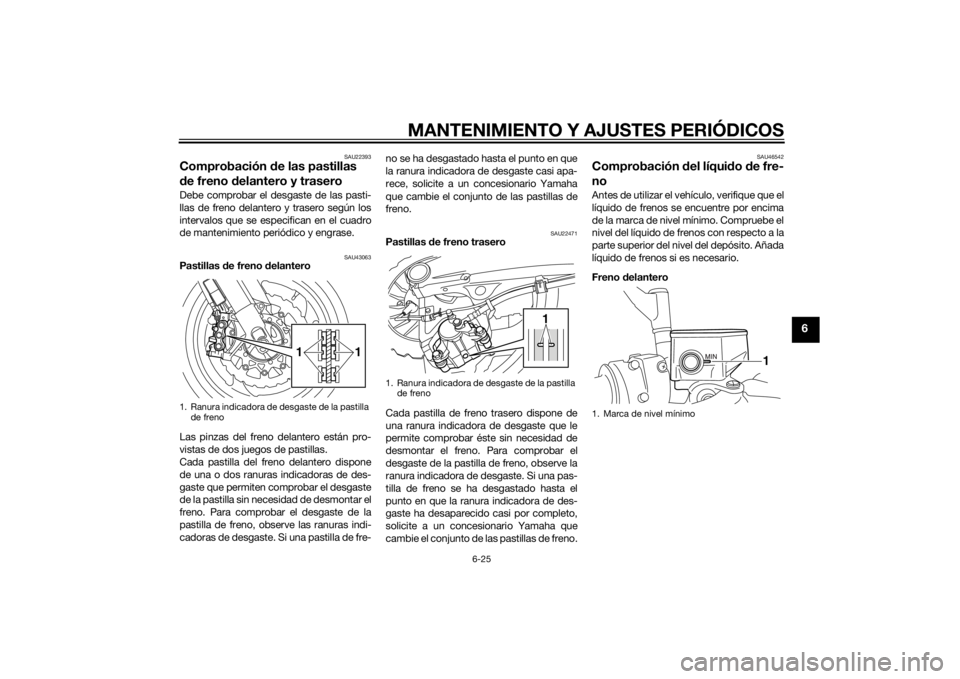

1. Ranura indicadora de desgaste de la pastilla
de freno
1
1
1. Ranura indicadora de desgaste de la pastilla de freno
1
1. Marca de nivel mínimo
1
U2CES0S0.book Page 25 Friday, August 22, 2014 11:10 AM

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-26
6
Freno traseroNOTAEl depósito del líquido de freno trasero se
encuentra debajo del asiento del pasajero.
(Véase la página 3-24).
ADVERTENCIA
SWA16011
Un mantenimiento inadecuad o pue de
mermar la capaci dad d e frenad a. Obser-
ve las precauciones siguientes:  Si el líqui do d e frenos es insuficien-
te, pue de penetrar aire en el siste-
ma y re ducirse la capaci dad de
frena da. 
Limpie el tapón de llena do antes de
extraerlo. Utilice únicamente líqui-
d o de frenos DOT 4 proce dente de
un recipiente precintad o.
 Utilice únicamente el líqui do de fre-
nos especifica do; de lo contrario
pue den deteriorarse las juntas de
goma y pro ducirse fugas.
 Aña da el mismo tipo de líqui do de
freno. Si se aña de un líqui do de fre-
nos distinto a DOT 4 pue de pro du-
ci rs

e una reacción química
perju dicial.
 Evite que penetre agua o polvo en el
depósito cuan do aña da líquid o. El
agua disminuye significativamente
el punto de ebullición d el líquido y
pue de provocar una obstrucción
por vapor, mientras que la sucied ad
pue de atascar las válvulas d e la uni-
d ad hi dráulica del sistema ABS.
ATENCIÓN
SCA17641
El líqui do de frenos pue de dañar las su-
perficies pinta das o las piezas de plásti-
co. Elimine siempre inme diatamente el
líquid o que se haya derramad o.
A medida que las pastillas de freno se des-
gastan, es normal que el nivel de líquido de
freno disminuya de forma gradual. Un nivel
bajo de líquido de frenos puede ser indica-
tivo del desgaste de las pastillas o de una
fuga en el sistema; por tanto, debe com-
probar si las pastillas de freno están des-
gastadas o si hay una fuga en el sistema de
frenos. Si el nivel de líquido de frenos dis-
minuye de forma repentina, solicite a un
concesionario Yamaha que averigüe la
causa antes de seguir utilizando el vehícu-
lo.
1. Marca de nivel mínimoLíquido d e frenos especifica do:
DOT 41
U2CES0S0.book Page 26 Friday, August 22, 2014 11:10 AM
