3 . G i r a r e l a c h i a v e s u “ O N ” e d a c c e n d e r eil circuito elettrico in questione per
controllare se l’apparecchiatura fun-
ziona.
4. Se nuovamente il fusibile brucia subi-
to, fare controllare l’impianto elettrico
da un concessionario Yamaha.
HAU46463
Sostituzione della lampa da faroQuesto modello è equipaggiato con una
lampada faro alogena. Se la lampada faro
brucia, sostituirla come segue.ATTENZIONE
HCA10651
Stare attenti a non danne ggiare le se-
g uenti parti:
 Lampa dina del faro
Non toccare la parte di vetro d ella
lampa dina del faro, per mantenerla
priva di olio, altrimenti si influirebbe
ne gativamente sulla trasparenza
d el vetro, sulla luminosità e sulla
d urata della lampa dina. Eliminare
completamente o gni traccia di
sporco e le impronte delle dita sulla
lampa dina utilizzan do un panno
inumid ito con alcool o diluente.
 Lente del faro
Non attaccare nessun tipo d i pelli-
cola colorata o di a desivo sul tra-
sparente del faro.
Non utilizzare lampa dine del faro d i
potenza superiore a quella specifi-
cata.
1. Togliere il gruppo ottico anteriore to- gliendo i bulloni.
2. Scollegare il connettore faro e poi to- gliere il coprilampada.1. Non toccare la parte di vetro della lampadi-na.
1. Bullone
1
1
U2CEH0H0.book Page 37 Thursday, August 21, 2014 2:59 PM

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-38
6
3. Sganciare il portalampada faro e poitogliere la lampada bruciata.
4. Posizionare una lampada faro nuova e poi fissarla con il portalampada.
5. Installare il cappuccio coprilampada e poi collegare il connettore. 6. Installare il gruppo ottico anteriore in-
stallando i bulloni.
7. Se necessario, fare regolare il fascio luce da un concessionario Yamaha.
HAU46405
Sostituzione della lampa da luce
d i posizione anterioreSe la lampada luce di posizione anteriore
brucia, sostituirla come segue.
1. Togliere il gruppo ottico anteriore. (Ve- dere pagina 6-37.)
2. Togliere il cavetto portalampada luce di posizione (insieme alla lampada) gi-
randolo in senso antiorario.
3. Togliere la lampada bruciata estraen- dola dal portalampada con cavetto.

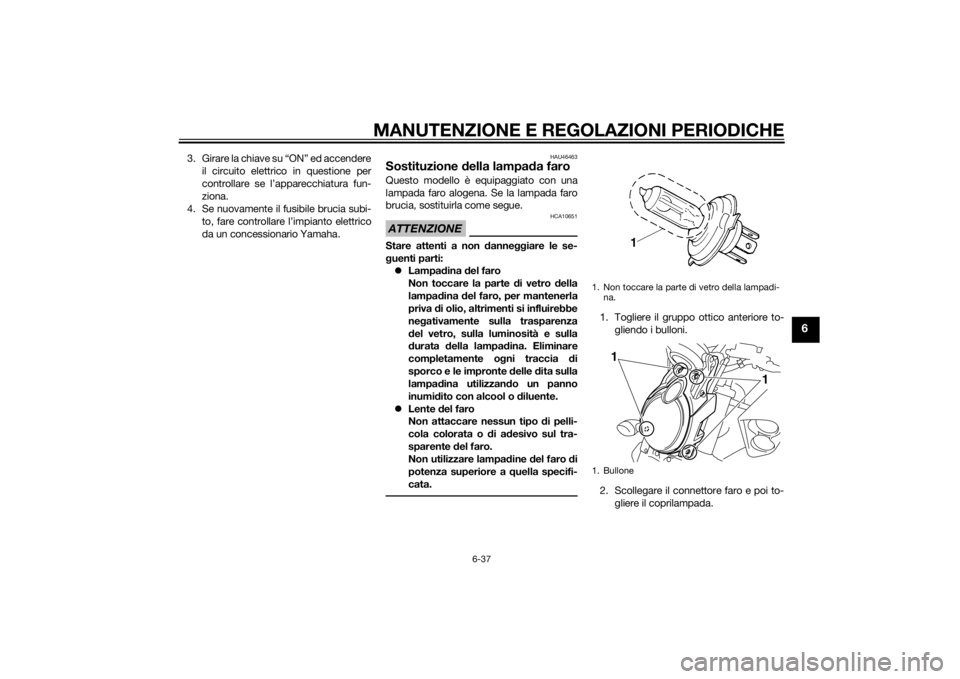

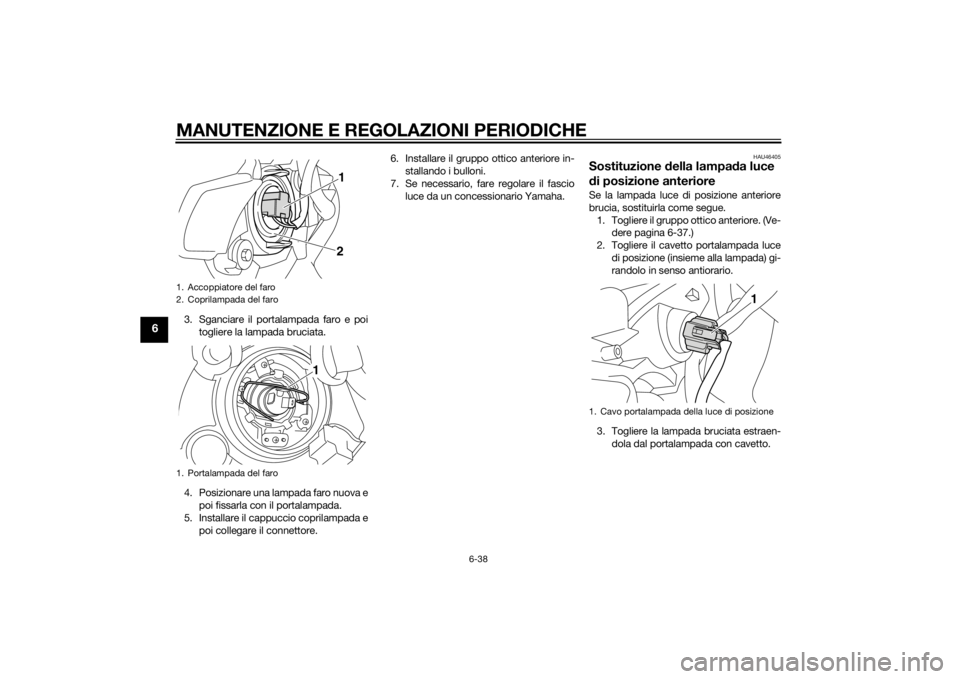

1. Accoppiatore del faro
2. Coprilampada del faro
1. Portalampada del faro
1
2
1
1. Cavo portalampada della luce di posizione
1
U2CEH0H0.book Page 38 Thursday, August 21, 2014 2:59 PM

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-39
6
4. Inserire una lampada nuova nel porta-lampada con cavetto.
5. Installare il portalampada con cavetto
(insieme alla lampada) girandolo in
senso orario.
6. Installare il gruppo ottico anteriore.
HAU24182
Lampa da biluce fanalino/stopQuesto modello è equipaggiato con una
lampada biluce fanalino/stop a LED.
Se la lampada biluce fanalino/stop non si
accende, farla controllare da un concessio-
nario Yamaha.
HAU24205
Sostituzione della lampa da in di-
catore d i d irezione1. Togliere la lente indicatore di direzione
togliendo la vite.
2. Togliere la lampada bruciata premen- dola e girandola in senso antiorario.

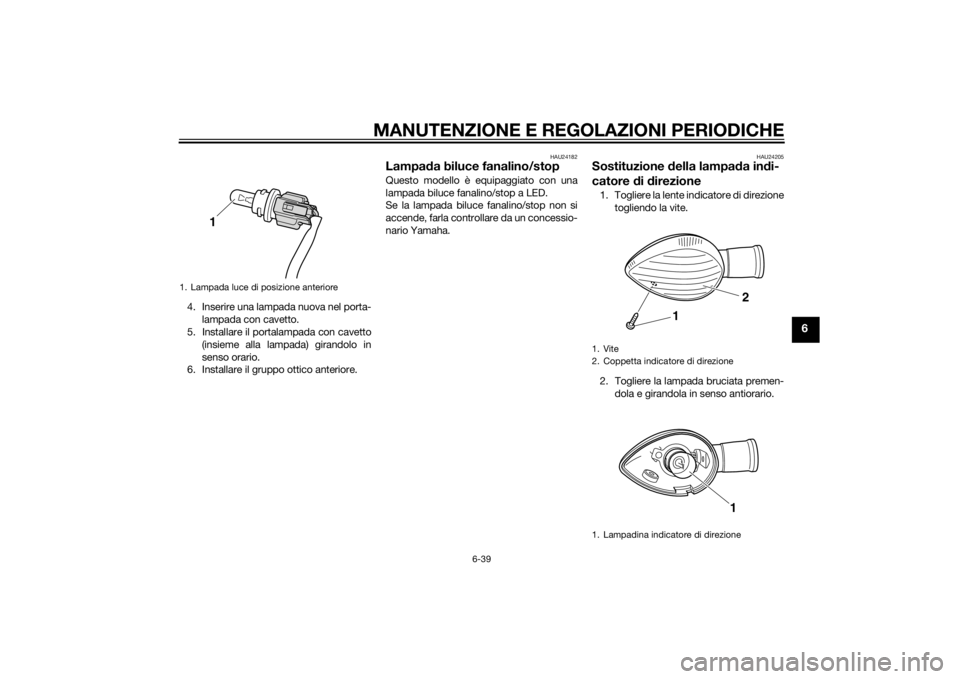

1. Lampada luce di posizione anteriore
1
1. Vite
2. Coppetta indicatore di direzione
1. Lampadina indicatore di direzione
1
2
1
U2CEH0H0.book Page 39 Thursday, August 21, 2014 2:59 PM

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-40
6
3. Inserire una lampada nuova nel porta-lampada con cavetto, premerla e poi
girarla in senso orario fino a quando si
blocca.
4. Installare la coppetta installando la vi-
te. ATTENZIONE: Non strin gere ec-
cessivamente la vite, altrimenti la
lente potrebbe rompersi.
[HCA11192] HAU50453
Sostituzione
di una lampa da luce
tar ga1. Togliere la piastra di supporto toglien-
do i bulloni.
2. Rimuovere i bulloni del gruppo luce targa. 3. Tirare il gruppo luce targa verso
l’esterno come illustrato nella figura
per accedere alla lampada e al cavetto

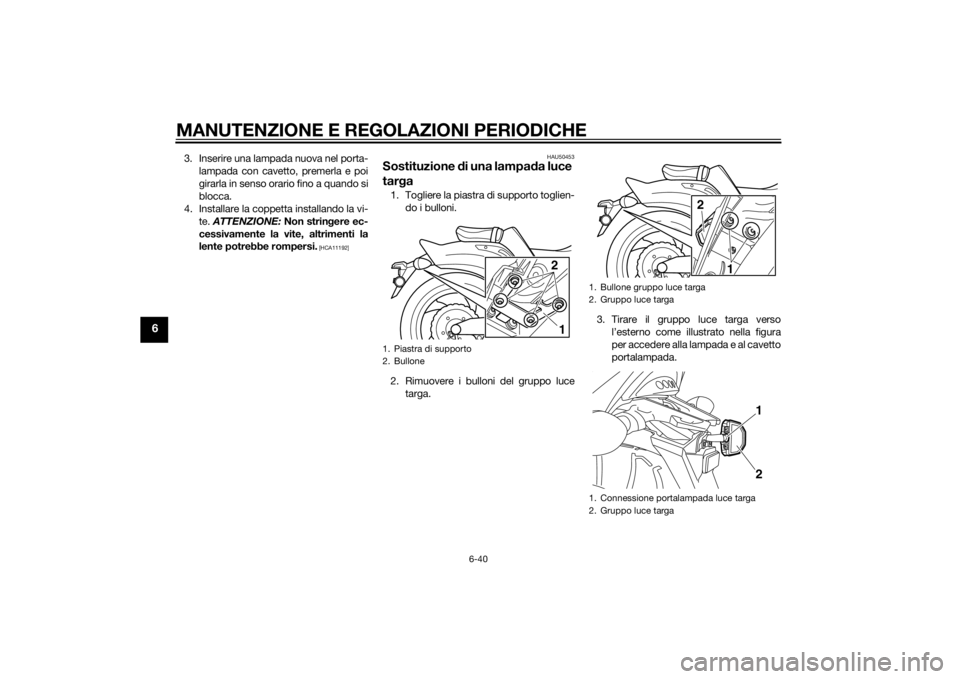

portalampada.1. Piastra di supporto
2. Bullone
12
1. Bullone gruppo luce targa
2. Gruppo luce targa

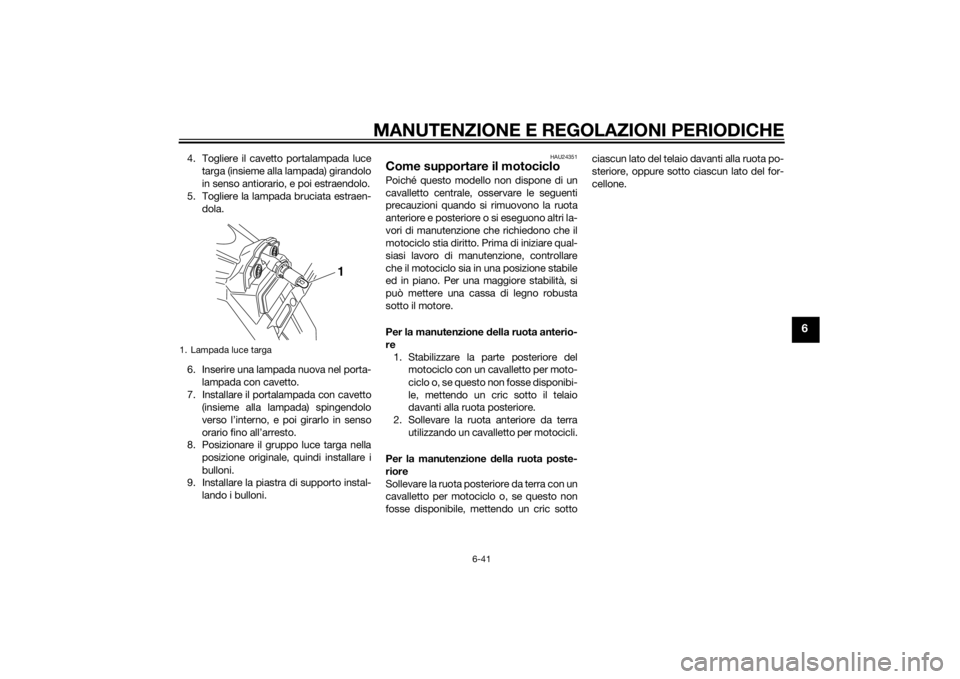

1. Connessione portalampada luce targa
2. Gruppo luce targa
1
2
12
U2CEH0H0.book Page 40 Thursday, August 21, 2014 2:59 PM

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-41
6
4. Togliere il cavetto portalampada lucetarga (insieme alla lampada) girandolo
in senso antiorario, e poi estraendolo.
5. Togliere la lampada bruciata estraen- dola.
6. Inserire una lampada nuova nel porta- lampada con cavetto.
7. Installare il portalampada con cavetto (insieme alla lampada) spingendolo
verso l’interno, e poi girarlo in senso
orario fino all’arresto.
8. Posizionare il gruppo luce targa nella
posizione originale, quindi installare i
bulloni.
9. Installare la piastra di supporto instal-
lando i bulloni.
HAU24351
Come supportare il motocicloPoiché questo modello non dispone di un
cavalletto centrale, osservare le seguenti
precauzioni quando si rimuovono la ruota
anteriore e posteriore o si eseguono altri la-
vori di manutenzione che richiedono che il
motociclo stia diritto. Prima di iniziare qual-
siasi lavoro di manutenzione, controllare
che il motociclo sia in una posizione stabile
ed in piano. Per una maggiore stabilità, si
può mettere una cassa di legno robusta
sotto il motore.
Per la manutenzione della ruota anterio-
re 1. Stabilizzare la parte posteriore del motociclo con un cavalletto per moto-
ciclo o, se questo non fosse disponibi-
le, mettendo un cric sotto il telaio
davanti alla ruota posteriore.
2. Sollevare la ruota anteriore da terra utilizzando un cavalletto per motocicli.
Per la manutenzione della ruota poste-
riore
Sollevare la ruota posteriore da terra con un
cavalletto per motociclo o, se questo non
fosse disponibile, mettendo un cric sotto ciascun lato del telaio davanti alla ruota po-
steriore, oppure sotto ciascun lato del for-
cellone.
1. Lampada luce targa
1
U2CEH0H0.book Page 41 Thursday, August 21, 2014 2:59 PM

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-42
6
HAU25872
Ricerca ed eliminazione guastiSebbene i motocicli Yamaha subiscano un
rigoroso controllo prima della spedizione
dalla fabbrica, si possono verificare dei
guasti durante il funzionamento. Eventuali
problemi nei sistemi di alimentazione del
carburante, di compressione o di accensio-
ne, per esempio, possono provocare diffi-
coltà all’avviamento o perdite di potenza.
Le tabelle di ricerca ed eliminazione guasti
che seguono rappresentano una guida ra-
pida e facile per controllare questi impianti
vitali. Tuttavia, se il motociclo dovesse ri-
chiedere riparazioni, consigliamo di portar-
lo da un concessionario Yamaha, i cui
tecnici esperti sono in possesso degli at-
trezzi, dell’esperienza e delle nozioni ne-
cessari per l’esecuzione di una corretta
manutenzione del motociclo.
Usare soltanto ricambi originali Yamaha. Le
imitazioni possono essere simili ai ricambi
originali Yamaha, ma spesso sono di quali-
tà inferiore, hanno durata minore e possono
provocare riparazioni costose.
AVVERTENZA
HWA15142
Quan do si controlla l’impianto del carbu-
rante, non fumare, e d accertarsi che non
ci siano fiamme libere o scintille nelle vi-
cinanze, comprese le fiamme pilota di scal
daacq ua o fornaci. La benzina o i va-
pori di benzina possono accen dersi o
esplod ere, provocan do gravi infortuni o
d anni materiali.U2CEH0H0.book Page 42 Thursday, August 21, 2014 2:59 PM

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-43
6
HAU63200
Tabelle di ricerca e d eliminazione guastiProblemi all’avviamento o prestazioni scarse del motore
Controllare il livello del
carburante nel serbatoio.1. Carburante
Il carburante è sufficiente.
Il carburante manca.
Controllare la batteria.
Aggiungere il carburante.
Il motore non parte.
Controllare la batteria.
Il motore non parte.
Controllare l’accensione.
Azionare lo starter elettrico.4. Compressione
C’è compressione.
Non c’è compressione.
Togliere le candele e
controllare gli elettrodi.3. Accensione
Fare controllare il mezzo da un concessionario Yamaha.Asciugare con un panno asciutto o sostituire le candele.
Fare controllare il mezzo da un concessionario Yamaha.
Il motore non parte.
Controllare la compressione.
Il motore non parte.
Fare controllare il mezzo da un concessionario Yamaha.
AsciutteBagnate
Azionare lo starter elettrico.
Azionare lo starter elettrico.2. Batteria
Il motore gira rapidamente.
Il motore gira lentamente.
La batteria è in buono stato.Controllare i collegamenti dei cavi batteria e
far caricare la batteria da un concessionario
Yamaha, se necessario.
U2CEH0H0.book Page 43 Thursday, August 21, 2014 2:59 PM

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-44
6
Surriscaldamento del motore
AVVERTENZA
HWAT1041
 Non to gliere il tappo rad iatore quand o il motore e il ra diatore sono cal di. Li qui do bollente e vapore possono fuoriuscire sotto
pressione e provocare lesioni gravi. Ricor darsi di aspettare fino a q uando il motore si è raffre ddato.
 Mettere un panno spesso, come un asciu gamano, sul tappo ra diatore, e poi girarlo lentamente in senso antiorario fino al
fermo, per permettere alla pressione resi dua di fuoriuscire. Quan do cessa il sibilo, premere il tappo mentre lo si gira in sen-
so antiorario, e poi to glierlo.NOTASe non si dispone di liquido refrigerante, in sua vece si può usare provvisoriamente dell’acqua del rubinetto, a patto che la s i sostituisca
al più presto possibile con il liquido refrigerante consigliato.Attendere fino a
quando il motore
si è raffreddato.

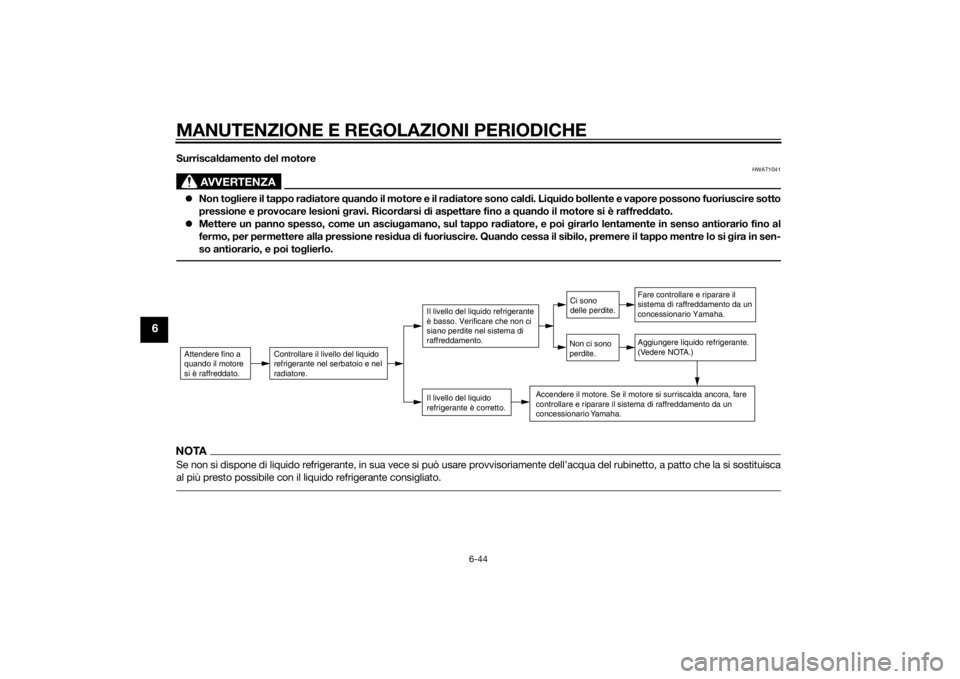

Controllare il livello del liquido
refrigerante nel serbatoio e nel
radiatore.
Il livello del liquido
refrigerante è corretto.Il livello del liquido refrigerante
è basso. Verificare che non ci
siano perdite nel sistema di
raffreddamento.
Fare controllare e riparare il
sistema di raffreddamento da un
concessionario Yamaha.
Aggiungere liquido refrigerante.
(Vedere NOTA.)
Accendere il motore. Se il motore si surriscalda ancora, fare
controllare e riparare il sistema di raffreddamento da un
concessionario Yamaha.
Ci sono
delle perdite.
Non ci sono
perdite.
U2CEH0H0.book Page 44 Thursday, August 21, 2014 2:59 PM

PULIZIA E RIMESSAGGIO DEL MOTOCICLO
7-1
7
HAU37834
Verniciatura opaca, prestare at-
tenzioneATTENZIONE
HCA15193
Alcuni modelli sono e quipa ggiati con
parti a verniciatura opaca. Prima d ella
pulizia del veicolo, si raccoman da di
consultare un concessionario Yamaha
per consi gli sui pro dotti da usare. L’uti-
lizzo di spazzole, pro dotti chimici forti o
d eter genti a ggressivi per la pulizia d i
q ueste parti può graffiare o danne ggiar-
ne la superficie. Si raccoman da inoltre d i
non applicare cera su nessuna parte con
verniciatura opaca.
HAU46411
PuliziaBenché la struttura aperta di un motociclo
riveli tutti gli aspetti attraenti della sua tec-
nologia, essa la rende anche più vulnerabi-
le. Ruggine e corrosione possono
svilupparsi malgrado l’impiego di compo-
nenti di alta qualità. Un tubo di scarico ar-
rugginito potrebbe non dare nell’occhio su
una macchina, ma co mprometterebbe irri-
mediabilmente l’estetica di un motociclo.
Una pulizia frequente e appropriata non
soddisfa soltanto le condizioni di garanzia,
bensì mantiene l’estetica del motociclo, ne
allunga la durata e ne ottimizza le presta-
zioni.
Prima della pulizia
1. Coprire le uscite gas di scarico con un sacchetto di plastica dopo che il mo-
tore si è raffreddato.
2. Accertarsi che tutti i tappi ed i coper- chi, i connettori e gli elementi di con-
nessione elettrici, cappucci candele
compresi, siano ben serrati.
3. Eliminare lo sporco difficile da trattare, come l’olio bruciato sul carter, con
uno sgrassante ed una spazzola, ma
non applicare mai questi prodotti sui
paraolio, sulle guarnizioni e sui perni delle ruote. Sciacquare sempre lo
sporco ed il prodotto sgrassante con
acqua.
Pulizia
ATTENZIONE
HCA10773
 Evitare di usare deter genti per ruo-
te fortemente aci di, specialmente
sulle ruote a ra ggi. Se si utilizzano
prod otti del genere sullo sporco
particolarmente ostinato, non la-
sciare il d etergente sulla superficie
interessata più a lun go di q uanto in-
d icato sulle istruzioni per l’uso.
Inoltre sciac quare a fond o la super-
ficie con acq ua, asciugarla imme-
d iatamente e poi applicare uno
spray protettivo anticorrosione.
 Meto di di lava ggio errati possono
d anne ggiare le parti in plastica
( q uali le carenature, i pannelli, i pa-
rabrezza, le lenti faro, le lenti pan-
nello strumenti ecc.) e le marmitte.
Per pulire la plastica, usare soltanto
un panno o una spu gna soffici e pu-
liti. Tuttavia, se non è possibile puli-
re a fon do le parti in plastica con
ac qua, è possibile utilizzare un de-
ter gente neutro diluito in ac qua. Ac-
certarsi di sciac quare con
U2CEH0H0.book Page 1 Thursday, August 21, 2014 2:59 PM

PULIZIA E RIMESSAGGIO DEL MOTOCICLO
7-2
7
abbondante acq ua ogni resid uo di
d eter gente poiché è d annoso per le
parti in plastica.
 Non utilizzare prod otti chimici forti
sulle parti in plastica. Accertarsi di
non utilizzare panni o spu gne che
siano stati in contatto con pro dotti
d i pulizia forti o abrasivi, solvente o
d iluente, carburante (benzina), pro-
d otti per rimuovere o inibire la ru g-
g ine, li qui do freni, anti gelo o
elettrolito.
 Non utilizzare macchine di lava ggio
con getti d’ac qua a d alta pressione
o di vapore, perché possono provo-
care infiltrazioni d ’acqua e d eterio-
ramenti nelle se guenti zone: tenute
( d ei cuscinetti ruota e d el forcello-
ne, forcella e freni), componenti
elettrici (connettori, elementi di
connessione, strumenti, interruttori
e luci), tubi sfiato e ventilazione.
 Per i motocicli muniti di parabrezza:
Non usare deter genti forti o spu gne
d ure che provocherebbero opacità
o graffi. Alcuni pro dotti

d eter genti
per la plastica possono lasciare
g raffi sul parabrezza. Provare il pro-
d otto su una piccola parte nascosta
d el parabrezza per accertarsi che
non lasci se gni. Se il parabrezza è g
raffiato, usare un preparato luci-
d ante di q ualità per plastica dopo il
lava ggio.
Dopo l’utilizzo normaleTogliere lo sporco con acqua calda, un de-
tergente neutro ed una spugna soffice e
pulita, e poi sciacquare a fondo con acqua
pulita. Utilizzare uno spazzolino da denti o
uno scovolino per bottiglie per le zone di
difficile accesso. Lo sporco difficile da trat-
tare e gli insetti si eliminano più facilmente
coprendo la superficie interessata con un
panno bagnato qualche minuto prima della
pulizia.
Dopo la guida nella pioggia, vicino al maree su strade su cui è stato sparso del salePoiché il sale marino o quello sparso sulle
strade in inverno è estremamente corrosivo
in combinazione con l’acqua, ogni volta
che si è utilizzato il mezzo nella pioggia, vi-
cino al mare e su strade su cui è stato spar-
so del sale procedere come segue.NOTAIl sale sparso sulle strade in inverno può re-
starvi fino alla primavera.
1. Lavare il motociclo con acqua fredda
e con un detergente neutro, dopo che
il motore si è raffreddato.
ATTENZIONE: Non usare ac qua
cal da, in q uanto aumenta l’azione
corrosiva d el sale.
[HCA10792]
2. Dopo aver asciugato il motociclo, per
prevenire la corrosione, consigliamo
di applicare uno spray protettivo su
tutte le superfici metalliche, comprese
quelle cromate e nichelate (tranne che
sulle marmitte di titanio).
Pulizia delle marmitte di titanioQuesto modello è equipaggiato con mar-
mitte di titanio che richiedono le seguenti
procedure speciali di pulizia.  Per pulire le marmitte di titanio, usare
soltanto un panno o una spugna soffi-
ci, puliti, con detergente neutro ed ac-
qua. Tuttavia, se non si riesce a pulire
completamente le marmitte con un
detergente neutro, si possono usare
prodotti alcalini ed una spazzola mor-
bida.
 Non usare mai preparati o altri tratta-
menti speciali per pulire le marmitte di
titanio, in quanto asporterebbero la fi-
nitura della superficie esterna delle
marmitte.
U2CEH0H0.book Page 2 Thursday, August 21, 2014 2:59 PM
