5-12
ESD
GJU18440
Überbrücken der Batterie
Ist die Batterie des Wasserfahrzeug ver-
braucht, kann der Motor mit einer 12-Volt-Batterie
und Überbrückungskabeln gestartet werden.
@ Batteriesäure ist giftig und gefährlich und
kann ernsthafte Verbrennungen usw. verursa-
chen. Batteriesäure enthält Schwefelsäure.
Kontakt mit Haut, Augen oder Kleidung ver-
meiden.
Gegenmaßnahmen
Äußerlich: Mit Wasser spülen.
Innerlich: Große Mengen Wasser oder Milch
trinken. Daraufhin Milch oder Bittererde (Mag-
nesia), geschlagene rohe Eier oder Pflanzenöl
einnehmen. Sofort den Arzt rufen.
Augen: 15 Minuten lang mit Wasser ausspülen
und sofort den Arzt rufen.
Batterien erzeugen explosive Gase. Funken,
offenes Feuer, Zigaretten usw. außer Reich-
weite halten. Wird die Batterie in einem abge-
schlossenen Raum verwendet oder geladen,
stellen Sie sicher, dass er gut belüftet ist. Tra-
gen Sie bei Arbeiten in der Nähe von Batterien
immer einen Augenschutz.
AUSSERHALB DER REICHWEITE VON KIN-
DERN HALTEN.
@
SJU18440
Puentear la batería
Si se ha descargado la batería de la moto de
agua, puede arrancarse el motor con otra batería
de 12 voltios y cables puente.
@ El electrólito de la batería es tóxico y peligro-
so, provoca quemaduras graves, etc. Contiene
ácido sulfúrico. Evite todo contacto con la
piel, los ojos o la ropa.
Antídotos
Externo: Lavar con agua.
Interno: Ingerir grandes cantidades de agua o
leche. Seguidamente ingerir magnesia, huevo
batido o aceite vegetal. Llamar a un médico
inmediatamente.
Ojos: Lavar con agua durante 15 minutos y
acudir rápidamente al médico.
Las baterías producen gases explosivos. Man-
tenga bien alejadas las chispas, llamas, ciga-
rrillos, etc. Si va a utilizar o cargar la batería
en un espacio cerrado, verifique que esté bien
ventilado. Protéjase siempre los ojos cuando
trabaje cerca de una batería.
MANTÉNGALA FUERA DEL ALCANCE
DE LOS NIÑOS.
@
A_F1K80.book Page 12 Monday, October 24, 2005 3:49 PM

5-13
F
FJU18450

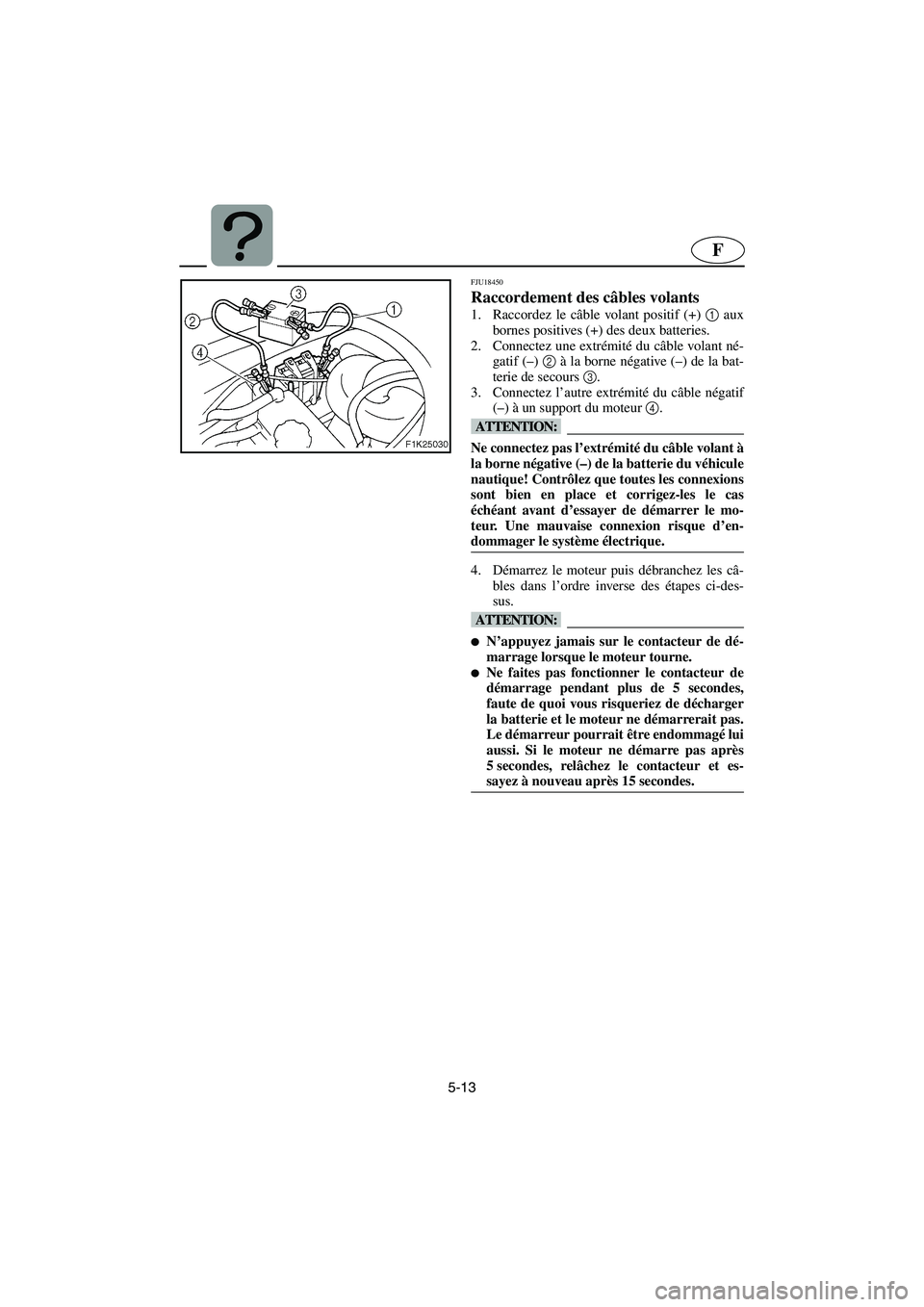

Raccordement des câbles volants
1. Raccordez le câble volant positif (+) 1
aux
bornes positives (+) des deux batteries.
2. Connectez une extrémité du câble volant né-
gatif (–) 2
à la borne négative (–) de la bat-
terie de secours 3
.
3. Connectez l’autre extrémité du câble négatif
(–) à un support du moteur 4
.
@ Ne connectez pas l’extrémité du câble volant à
la borne négative (–) de la batterie du véhicule
nautique! Contrôlez que toutes les connexions
sont bien en place et corrigez-les le cas
échéant avant d’essayer de démarrer le mo-
teur. Une mauvaise connexion risque d’en-
dommager le système électrique.
@
4. Démarrez le moteur puis débranchez les câ-
bles dans l’ordre inverse des étapes ci-des-
sus.
@
N’appuyez jamais sur le contacteur de dé-
marrage lorsque le moteur tourne.

Ne faites pas fonctionner le contacteur de
démarrage pendant plus de 5 secondes,
faute de quoi vous risqueriez de décharger
la batterie et le moteur ne démarrerait pas.
Le démarreur pourrait être endommagé lui
aussi. Si le moteur ne démarre pas après
5 secondes, relâchez le contacteur et es-
sayez à nouveau après 15 secondes.
@
A_F1K80.book Page 13 Monday, October 24, 2005 3:49 PM

5-14
ESD
GJU18450
Anschließen der Überbrückungskabel
1. Das Plus (+) Überbrückungskabel 1
an den
Pluspol (+) von beiden Batterien anschließen.
2. Ein Ende des Minus (–) Überbrückungskabels
2
an den Minuspol (–) der Aufladebatterie 3

anschließen.
3. Das andere Ende des Minuskabels (–) an ei-
ner Motorhebeöse 4
anbringen.
@ Nicht das Ende des Überbrückungskabels am
Minuspol (–) der Batterie des Wasserfahr-
zeugs anschließen! Unbedingt alle Anschlüs-
se auf festen Sitz prüfen und korrigieren, be-
vor ein Startversuch des Motors
unternommen wird. Jegliche falsche Verbin-
dung kann das elektrische System beschädi-
gen.
@
4. Den Motor starten und dann die Kabel abneh-
men, wobei die obigen Schritte in umgekehr-
ter Reihenfolge durchzuführen sind.
@
Den Startschalter niemals drücken, wäh-
rend der Motor läuft.

Den Startschalter nicht länger als 5 Sekun-
den betätigen, da sich sonst die Batterie so
stark entlädt, dass der Motor nicht mehr
startet. Außerdem kann der Startermotor
dadurch beschädigt werden. Falls der Mo-
tor nicht innerhalb von 5 Sekunden startet,
den Startschalter loslassen, 15 Sekunden
lang warten und dann nochmals versuchen.
@
SJU18450
Conexión de los cables puente
1. Conecte el cable positivo (+) 1
a los termi-
nales positivos (+) de ambas baterías.
2. Conecte un extremo del cable negativo (–) 2
al terminal negativo (–) terminal de la batería
auxiliar 3
.
3. Conecte el otro extremo del cable negativo (–)
a un gancho de motor 4
.
@ No conecte el extremo del cable puente al ter-
minal negativo (–) de la batería de la moto de
agua. Verifique que todas las conexiones sean
firmes y correctas antes de intentar arrancar
el motor. Una conexión incorrecta puede ave-
riar el sistema eléctrico.
@
4. Arranque el motor y seguidamente desconec-
te los cables en el orden inverso.
@
No pulse nunca el interruptor de arranque
cuando el motor esté en marcha.

No accione el interruptor de arranque du-
rante más de 5 segundos ya que se descar-
gará la batería y no arrancará el motor.
Además, podría dañar el motor de arran-
que. Si el motor no arranca en 5 segundos,
suelte el interruptor de arranque, espere
15 segundos y a continuación inténtelo de
nuevo.
@
A_F1K80.book Page 14 Monday, October 24, 2005 3:49 PM

5-15
F
FJU19130

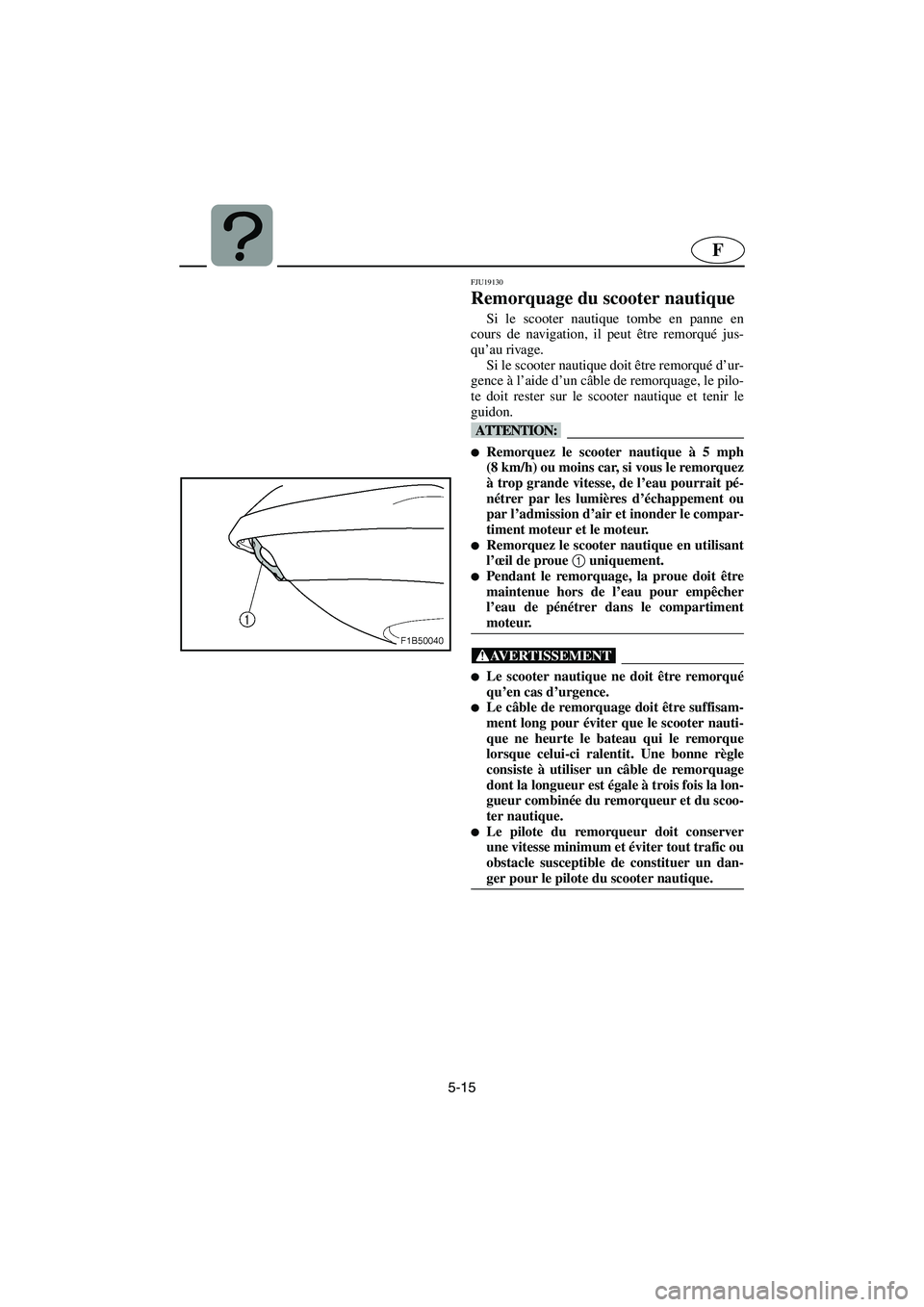

Remorquage du scooter nautique
Si le scooter nautique tombe en panne en
cours de navigation, il peut être remorqué jus-
qu’au rivage.
Si le scooter nautique doit être remorqué d’ur-
gence à l’aide d’un câble de remorquage, le pilo-
te doit rester sur le scooter nautique et tenir le
guidon.
@
Remorquez le scooter nautique à 5 mph
(8 km/h) ou moins car, si vous le remorquez
à trop grande vitesse, de l’eau pourrait pé-
nétrer par les lumières d’échappement ou
par l’admission d’air et inonder le compar-
timent moteur et le moteur.

Remorquez le scooter nautique en utilisant
l’œil de proue 1
uniquement.

Pendant le remorquage, la proue doit être
maintenue hors de l’eau pour empêcher
l’eau de pénétrer dans le compartiment
moteur.
@
@
Le scooter nautique ne doit être remorqué
qu’en cas d’urgence.

Le câble de remorquage doit être suffisam-
ment long pour éviter que le scooter nauti-
que ne heurte le bateau qui le remorque
lorsque celui-ci ralentit. Une bonne règle
consiste à utiliser un câble de remorquage
dont la longueur est égale à trois fois la lon-
gueur combinée du remorqueur et du scoo-
ter nautique.

Le pilote du remorqueur doit conserver
une vitesse minimum et éviter tout trafic ou
obstacle susceptible de constituer un dan-
ger pour le pilote du scooter nautique.
@
A_F1K80.book Page 15 Monday, October 24, 2005 3:49 PM

5-16
ESD
GJU19130

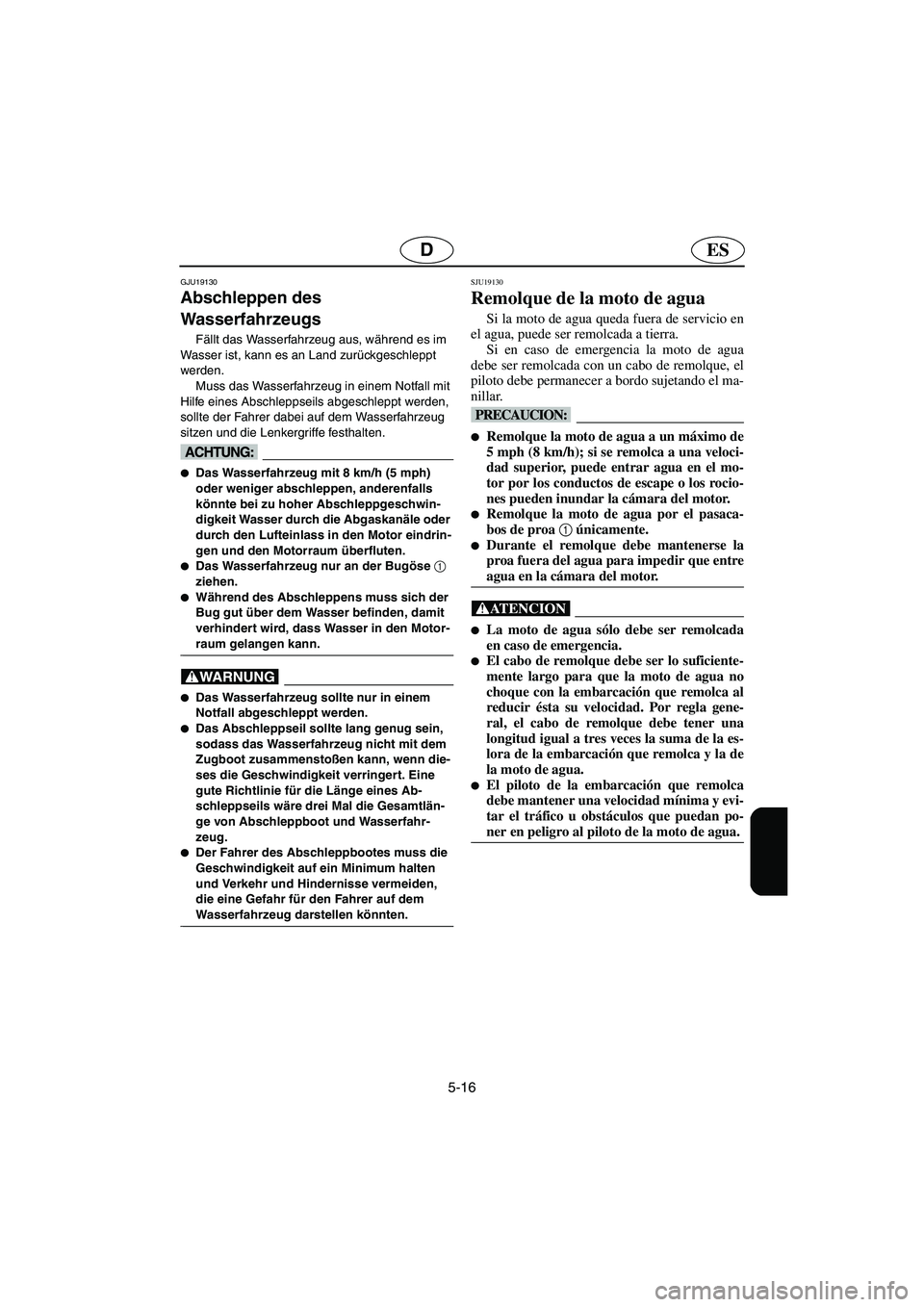

Abschleppen des
Wasserfahrzeugs
Fällt das Wasserfahrzeug aus, während es im
Wasser ist, kann es an Land zurückgeschleppt
werden.
Muss das Wasserfahrzeug in einem Notfall mit
Hilfe eines Abschleppseils abgeschleppt werden,
sollte der Fahrer dabei auf dem Wasserfahrzeug
sitzen und die Lenkergriffe festhalten.
@
Das Wasserfahrzeug mit 8 km/h (5 mph)
oder weniger abschleppen, anderenfalls
könnte bei zu hoher Abschleppgeschwin-
digkeit Wasser durch die Abgaskanäle oder
durch den Lufteinlass in den Motor eindrin-
gen und den Motorraum überfluten.

Das Wasserfahrzeug nur an der Bugöse
1
ziehen.

Während des Abschleppens muss sich der
Bug gut über dem Wasser befinden, damit
verhindert wird, dass Wasser in den Motor-
raum gelangen kann.
@
@
Das Wasserfahrzeug sollte nur in einem
Notfall abgeschleppt werden.

Das Abschleppseil sollte lang genug sein,
sodass das Wasserfahrzeug nicht mit dem
Zugboot zusammenstoßen kann, wenn die-
ses die Geschwindigkeit verringert. Eine
gute Richtlinie für die Länge eines Ab-
schleppseils wäre drei Mal die Gesamtlän-
ge von Abschleppboot und Wasserfahr-
zeug.

Der Fahrer des Abschleppbootes muss die
Geschwindigkeit auf ein Minimum halten
und Verkehr und Hindernisse vermeiden,
die eine Gefahr für den Fahrer auf dem
Wasserfahrzeug darstellen könnten.
@
SJU19130
Remolque de la moto de agua
Si la moto de agua queda fuera de servicio en
el agua, puede ser remolcada a tierra.
Si en caso de emergencia la moto de agua
debe ser remolcada con un cabo de remolque, el
piloto debe permanecer a bordo sujetando el ma-
nillar.
@
Remolque la moto de agua a un máximo de
5 mph (8 km/h); si se remolca a una veloci-
dad superior, puede entrar agua en el mo-
tor por los conductos de escape o los rocio-
nes pueden inundar la cámara del motor.

Remolque la moto de agua por el pasaca-
bos de proa 1
únicamente.

Durante el remolque debe mantenerse la
proa fuera del agua para impedir que entre
agua en la cámara del motor.
@
@
La moto de agua sólo debe ser remolcada
en caso de emergencia.

El cabo de remolque debe ser lo suficiente-
mente largo para que la moto de agua no
choque con la embarcación que remolca al
reducir ésta su velocidad. Por regla gene-
ral, el cabo de remolque debe tener una
longitud igual a tres veces la suma de la es-
lora de la embarcación que remolca y la de
la moto de agua.

El piloto de la embarcación que remolca
debe mantener una velocidad mínima y evi-
tar el tráfico u obstáculos que puedan po-
ner en peligro al piloto de la moto de agua.
@
A_F1K80.book Page 16 Monday, October 24, 2005 3:49 PM

5-17
F
FJU22380
Scooter nautique submergé
Si le scooter nautique est submergé ou rempli
d’eau, procédez comme suit et consultez votre
concessionnaire Yamaha aussi vite que possible.
Le non-respect de ces consignes peut provoquer
de graves dommages au moteur !
En cas d’urgence :
1. Echouez le scooter nautique et enlevez les
bouchons de vidange de poupe pour évacuer
l’eau du compartiment moteur. (Cf. page
3-19 pour des instructions plus détaillées).
Déposez les bouchons de vidange de com-
partiment de rangement pour évacuer l’eau
de chaque compartiment.
2. Replacez les bouchons de vidange de poupe
et de compartiment de rangement.
3. Débranchez les capuchons de bougie, puis
déposez les bougies.
@ Ne branchez pas les bougies aux capuchons de
bougie.
@
4. Débranchez les coupleurs d’injecteur de car-
burant.
@ Couvrez les coupleurs d’injecteur de carbu-
rant débranchés pour éviter de les mouiller.
Dans le cas contraire, ils pourraient se corro-
der, ce qui affecterait la qualité des branche-
ments.
@
5. Lancez le moteur pendant 5 secondes avec le
papillon des gaz ouvert en grand. Répétez
cette étape jusqu’à ce que toute l’eau ait été
évacuée des cylindres.
6. Vaporisez un antirouille dans l’orifice de
chaque bougie pendant 5 secondes.
7. Lancez le moteur pendant 5 secondes avec le
papillon des gaz ouvert en grand. Répétez
cette étape plusieurs fois.
A_F1K80.book Page 17 Monday, October 24, 2005 3:49 PM

5-18
ESD
GJU22380

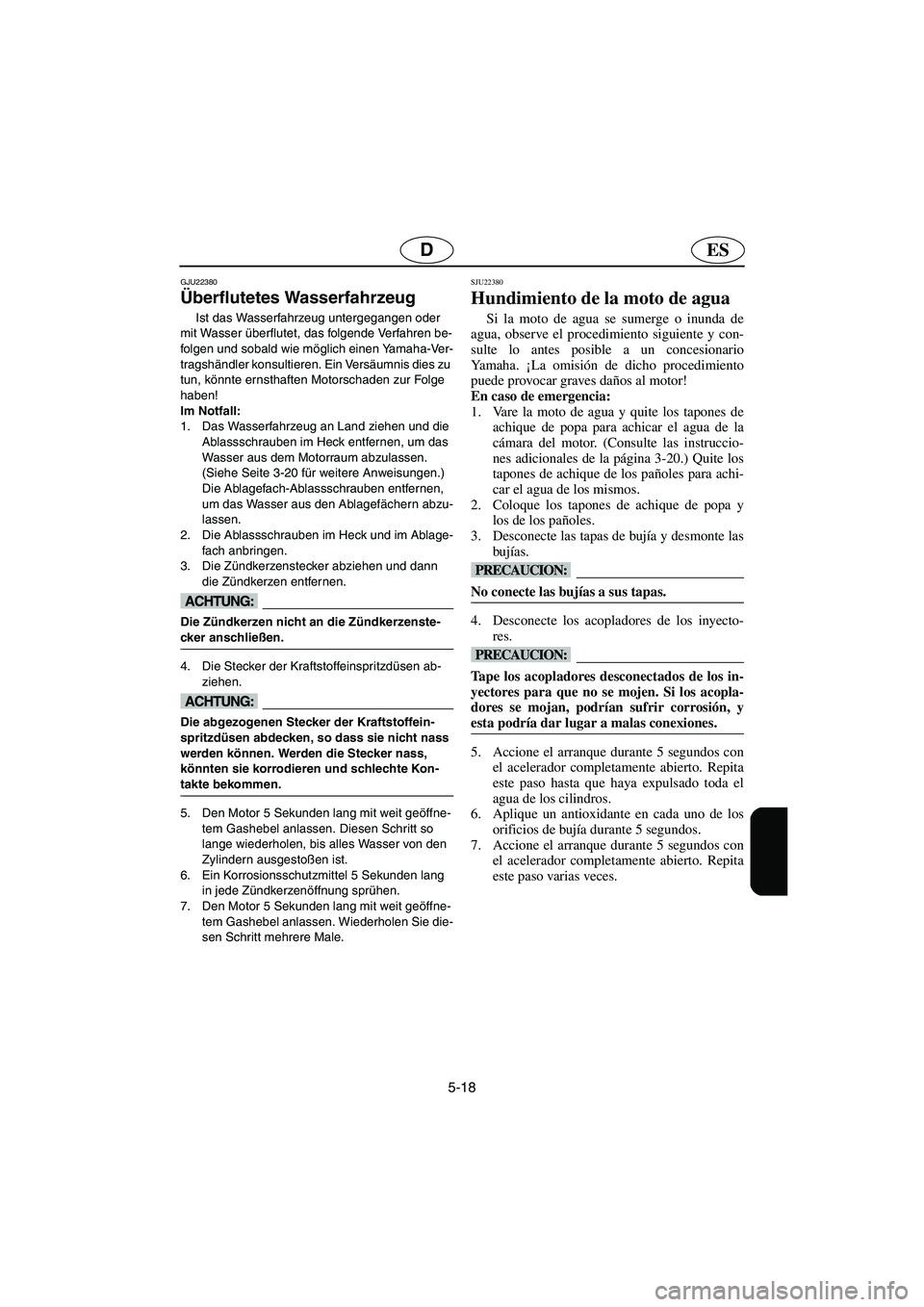

Überflutetes Wasserfahrzeug
Ist das Wasserfahrzeug untergegangen oder
mit Wasser überflutet, das folgende Verfahren be-
folgen und sobald wie möglich einen Yamaha-Ver-
tragshändler konsultieren. Ein Versäumnis dies zu
tun, könnte ernsthaften Motorschaden zur Folge
haben!
Im Notfall:
1. Das Wasserfahrzeug an Land ziehen und die
Ablassschrauben im Heck entfernen, um das
Wasser aus dem Motorraum abzulassen.
(Siehe Seite 3-20 für weitere Anweisungen.)
Die Ablagefach-Ablassschrauben entfernen,
um das Wasser aus den Ablagefächern abzu-
lassen.
2. Die Ablassschrauben im Heck und im Ablage-
fach anbringen.
3. Die Zündkerzenstecker abziehen und dann
die Zündkerzen entfernen.
@ Die Zündkerzen nicht an die Zündkerzenste-
cker anschließen.
@
4. Die Stecker der Kraftstoffeinspritzdüsen ab-
ziehen.
@ Die abgezogenen Stecker der Kraftstoffein-
spritzdüsen abdecken, so dass sie nicht nass
werden können. Werden die Stecker nass,
könnten sie korrodieren und schlechte Kon-
takte bekommen.
@
5. Den Motor 5 Sekunden lang mit weit geöffne-
tem Gashebel anlassen. Diesen Schritt so
lange wiederholen, bis alles Wasser von den
Zylindern ausgestoßen ist.
6. Ein Korrosionsschutzmittel 5 Sekunden lang
in jede Zündkerzenöffnung sprühen.
7. Den Motor 5 Sekunden lang mit weit geöffne-
tem Gashebel anlassen. Wiederholen Sie die-
sen Schritt mehrere Male.
SJU22380
Hundimiento de la moto de agua
Si la moto de agua se sumerge o inunda de
agua, observe el procedimiento siguiente y con-
sulte lo antes posible a un concesionario
Ya m a h a . ¡La omisión de dicho procedimiento
puede provocar graves daños al motor!
En caso de emergencia:
1. Vare la moto de agua y quite los tapones de
achique de popa para achicar el agua de la
cámara del motor. (Consulte las instruccio-
nes adicionales de la página 3-20.) Quite los
tapones de achique de los pañoles para achi-
car el agua de los mismos.
2. Coloque los tapones de achique de popa y
los de los pañoles.
3. Desconecte las tapas de bujía y desmonte las
bujías.
@ No conecte las bujías a sus tapas. @
4. Desconecte los acopladores de los inyecto-
res.
@ Tape los acopladores desconectados de los in-
yectores para que no se mojen. Si los acopla-
dores se mojan, podrían sufrir corrosión, y
esta podría dar lugar a malas conexiones.
@
5. Accione el arranque durante 5 segundos con
el acelerador completamente abierto. Repita
este paso hasta que haya expulsado toda el
agua de los cilindros.
6. Aplique un antioxidante en cada uno de los
orificios de bujía durante 5 segundos.
7. Accione el arranque durante 5 segundos con
el acelerador completamente abierto. Repita
este paso varias veces.
A_F1K80.book Page 18 Monday, October 24, 2005 3:49 PM

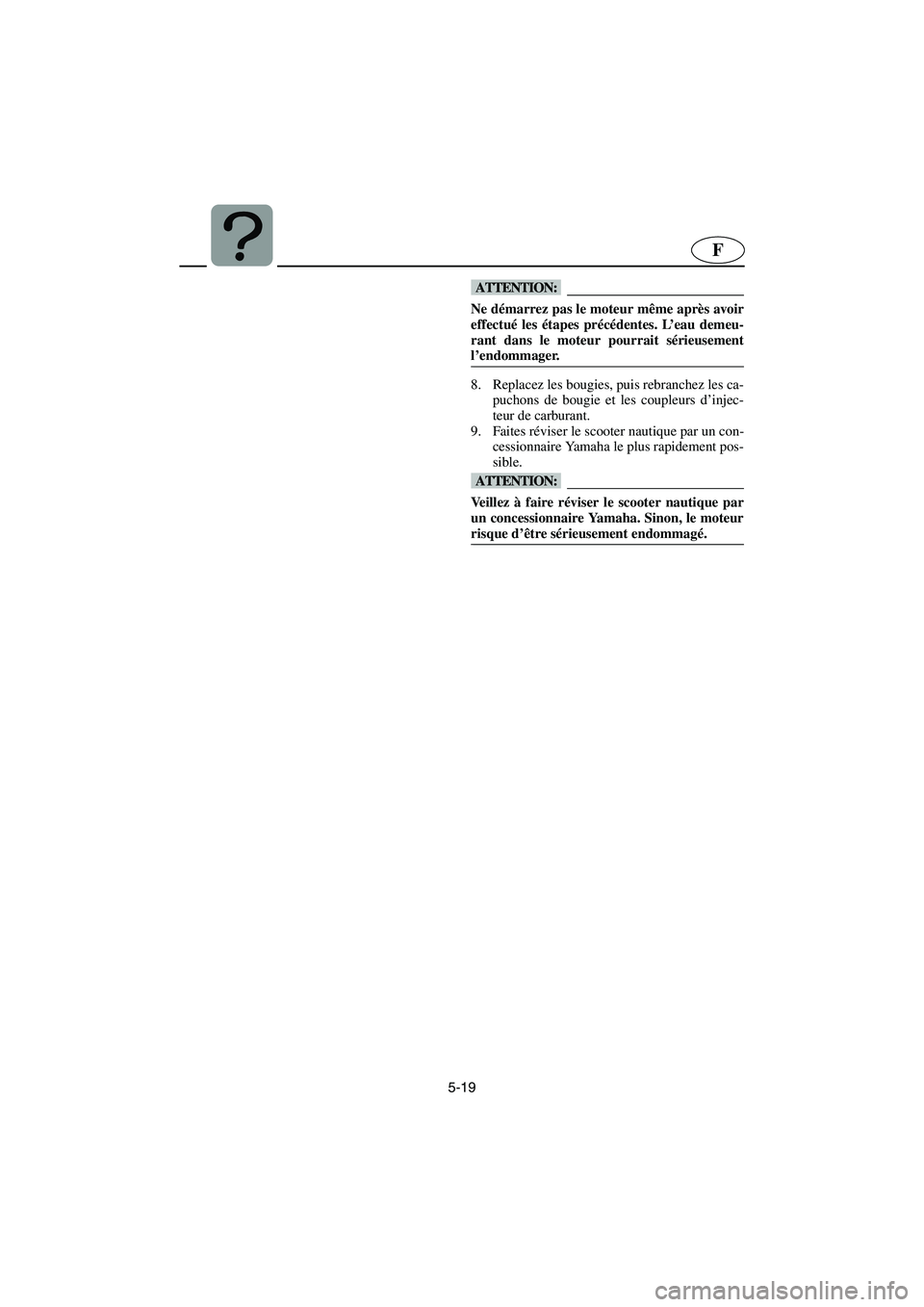

5-19
F
@ Ne démarrez pas le moteur même après avoir
effectué les étapes précédentes. L’eau demeu-
rant dans le moteur pourrait sérieusement
l’endommager.
@
8. Replacez les bougies, puis rebranchez les ca-
puchons de bougie et les coupleurs d’injec-
teur de carburant.
9. Faites réviser le scooter nautique par un con-
cessionnaire Yamaha le plus rapidement pos-
sible.
@ Veillez à faire réviser le scooter nautique par
un concessionnaire Yamaha. Sinon, le moteur
risque d’être sérieusement endommagé.
@
A_F1K80.book Page 19 Monday, October 24, 2005 3:49 PM

5-20
ESD
@ Den Motor auch nach Ausführung der vorher-
gehenden Schritte nicht starten. Jegliche
Wasserrückstände im Motor könnten den Mo-
tor ernsthaft beschädigen.
@
8. Die Zündkerzen einbauen und dann die Zünd-
kerzenstecker und die Stecker der Kraftstoffe-
inspritzdüsen anschließen.
9. Lassen Sie Ihr Wasserfahrzeug so bald wie
möglich von einem Yamaha-Vertragshändler
überprüfen.
@ Lassen Sie Ihr Wasserfahrzeug unbedingt von
einem Yamaha-Vertragshändler kontrollieren.
Andernfalls könnte ernsthafter Motorschaden
die Folge sein.
@
@ No arranque el motor incluso después de rea-
lizar los pasos anteriores. Si queda agua en el
motor, podría provocar averías graves en el
mismo.
@
8. Coloque las bujías y conecte las tapas de bu-
jía y los acopladores de los inyectores.
9. Haga revisar la moto de agua por un conce-
sionario Yamaha lo antes posible.
@ Haga comprobar la moto de agua en un con-
cesionario Yamaha. De lo contrario, el motor
podría sufrir graves averías.
@
A_F1K80.book Page 20 Monday, October 24, 2005 3:49 PM

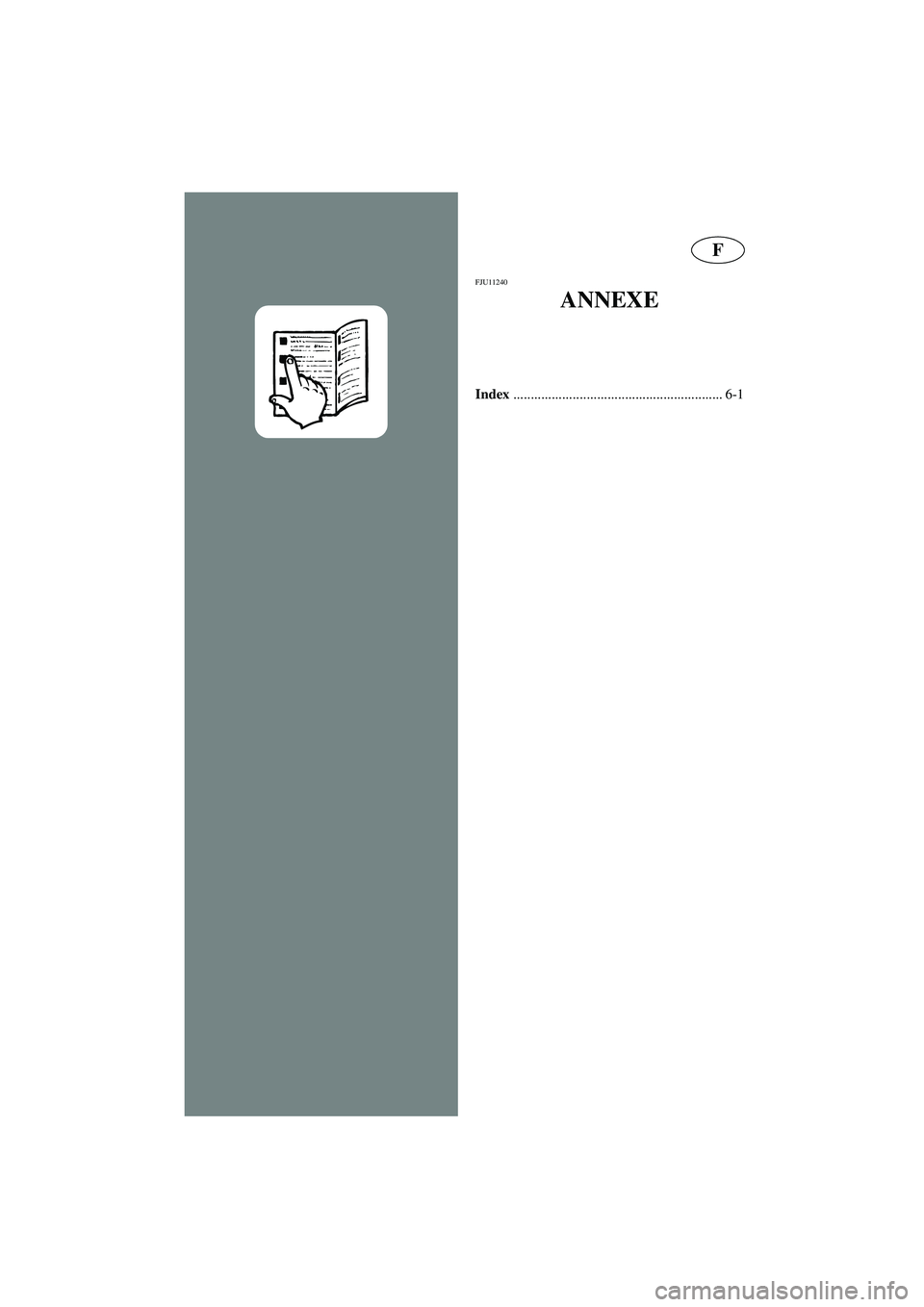

F
FJU11240
ANNEXE
Index
............................................................ 6-1
A_F1K80.book Page 1 Monday, October 24, 2005 3:49 PM
