YAMAHA VX 2009 Manuale de Empleo (in Spanish)

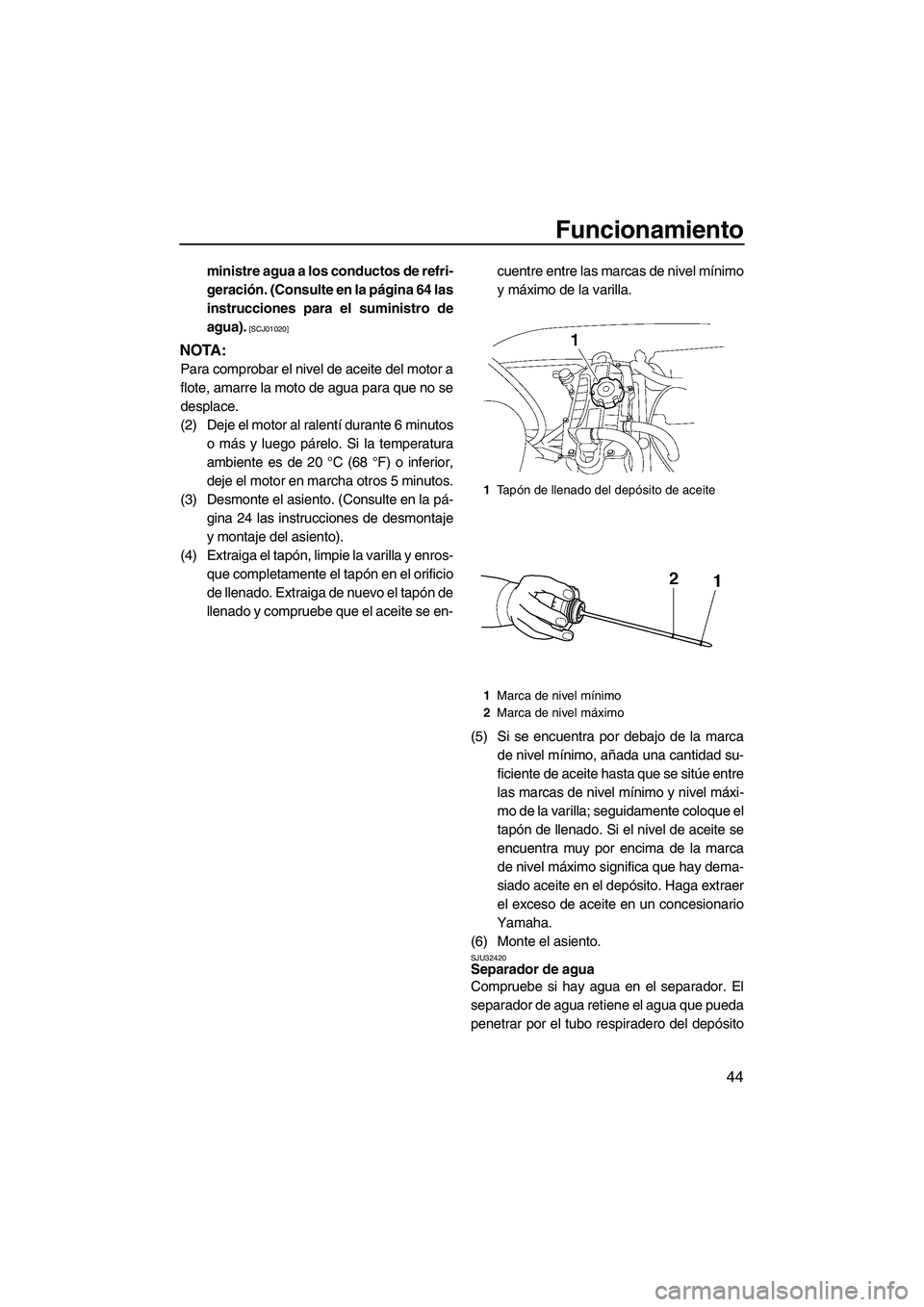

Funcionamiento
44
ministre agua a los conductos de refri-
geración. (Consulte en la página 64 las
instrucciones para el suministro de
agua).
[SCJ01020]
NOTA:
Para comprobar el nivel de aceite del motor a
flote, amarre la moto de agua para que no se
desplace.
(2) Deje el motor al ralentí durante 6 minutos
o más y luego párelo. Si la temperatura
ambiente es de 20 °C (68 °F) o inferior,
deje el motor en marcha otros 5 minutos.
(3) Desmonte el asiento. (Consulte en la pá-
gina 24 las instrucciones de desmontaje
y montaje del asiento).
(4) Extraiga el tapón, limpie la varilla y enros-
que completamente el tapón en el orificio
de llenado. Extraiga de nuevo el tapón de
llenado y compruebe que el aceite se en-cuentre entre las marcas de nivel mínimo
y máximo de la varilla.
(5) Si se encuentra por debajo de la marca
de nivel mínimo, añada una cantidad su-
ficiente de aceite hasta que se sitúe entre
las marcas de nivel mínimo y nivel máxi-
mo de la varilla; seguidamente coloque el
tapón de llenado. Si el nivel de aceite se
encuentra muy por encima de la marca
de nivel máximo significa que hay dema-
siado aceite en el depósito. Haga extraer
el exceso de aceite en un concesionario
Yamaha.
(6) Monte el asiento.
SJU32420Separador de agua
Compruebe si hay agua en el separador. El
separador de agua retiene el agua que pueda
penetrar por el tubo respiradero del depósito
1Ta pón de llenado del depósito de aceite
1Marca de nivel mínimo
2Marca de nivel máximo
UF2L70S0.book Page 44 Tuesday, June 24, 2008 9:43 AM

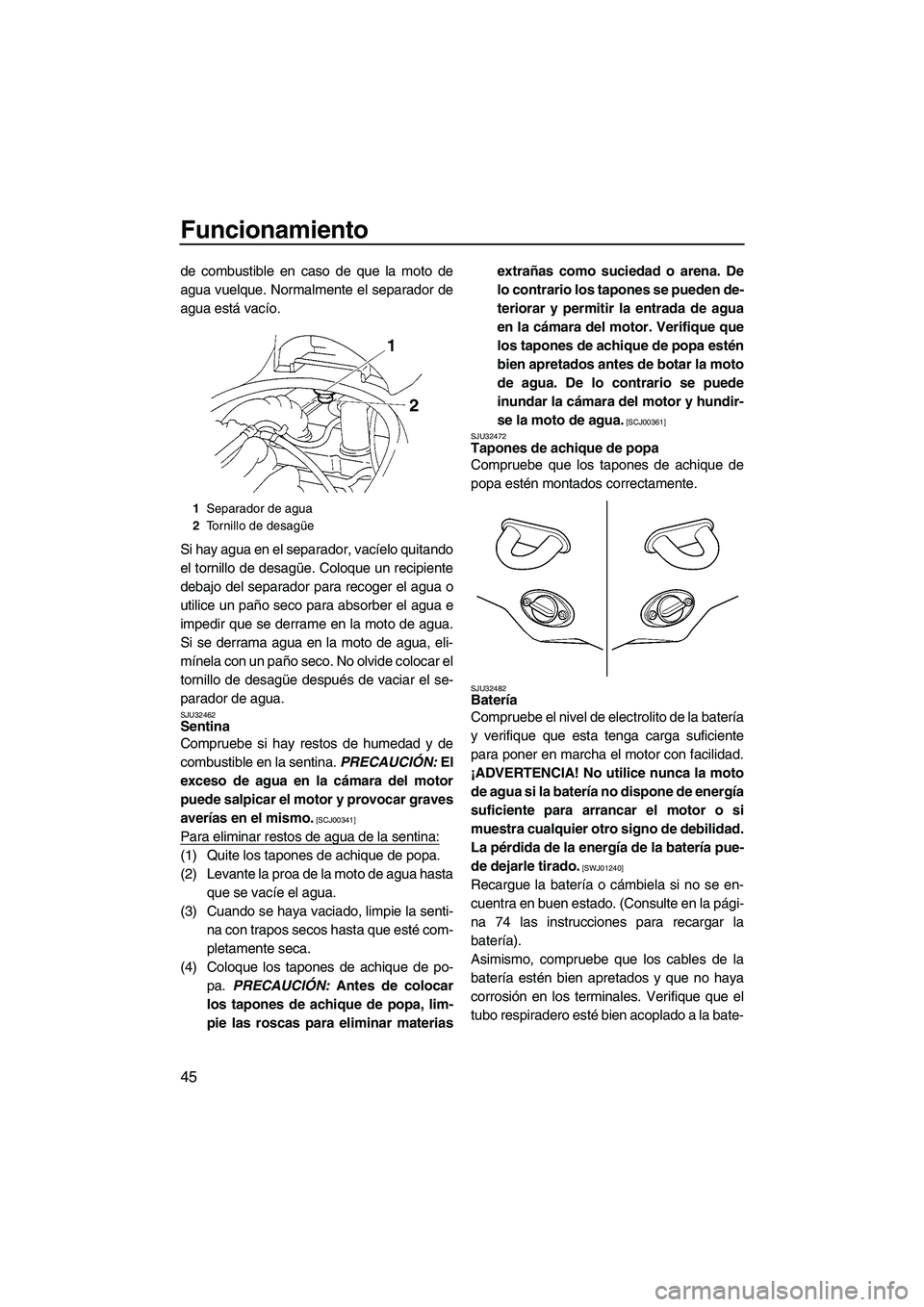

Funcionamiento
45
de combustible en caso de que la moto de
agua vuelque. Normalmente el separador de
agua está vacío.
Si hay agua en el separador, vacíelo quitando
el tornillo de desagüe. Coloque un recipiente
debajo del separador para recoger el agua o
utilice un paño seco para absorber el agua e
impedir que se derrame en la moto de agua.
Si se derrama agua en la moto de agua, eli-
mínela con un paño seco. No olvide colocar el
tornillo de desagüe después de vaciar el se-
parador de agua.
SJU32462Sentina
Compruebe si hay restos de humedad y de
combustible en la sentina. PRECAUCIÓN: El
exceso de agua en la cámara del motor
puede salpicar el motor y provocar graves
averías en el mismo.
[SCJ00341]
Para eliminar restos de agua de la sentina:
(1) Quite los tapones de achique de popa.
(2) Levante la proa de la moto de agua hasta
que se vacíe el agua.
(3) Cuando se haya vaciado, limpie la senti-
na con trapos secos hasta que esté com-
pletamente seca.
(4) Coloque los tapones de achique de po-
pa. PRECAUCIÓN: Antes de colocar
los tapones de achique de popa, lim-
pie las roscas para eliminar materiasextrañas como suciedad o arena. De
lo contrario los tapones se pueden de-
teriorar y permitir la entrada de agua
en la cámara del motor. Verifique que
los tapones de achique de popa estén
bien apretados antes de botar la moto
de agua. De lo contrario se puede
inundar la cámara del motor y hundir-
se la moto de agua.
[SCJ00361]
SJU32472
Tapones de achique de popa
Compruebe que los tapones de achique de
popa estén montados correctamente.
SJU32482Batería
Compruebe el nivel de electrolito de la batería
y verifique que esta tenga carga suficiente
para poner en marcha el motor con facilidad.
¡ADVERTENCIA! No utilice nunca la moto
de agua si la batería no dispone de energía
suficiente para arrancar el motor o si
muestra cualquier otro signo de debilidad.
La pérdida de la energía de la batería pue-
de dejarle tirado.
[SWJ01240]
Recargue la batería o cámbiela si no se en-
cuentra en buen estado. (Consulte en la pági-
na 74 las instrucciones para recargar la
batería).
Asimismo, compruebe que los cables de la
batería estén bien apretados y que no haya
corrosión en los terminales. Verifique que el
tubo respiradero esté bien acoplado a la bate-
1Separador de agua
2Tornillo de desagüe
UF2L70S0.book Page 45 Tuesday, June 24, 2008 9:43 AM

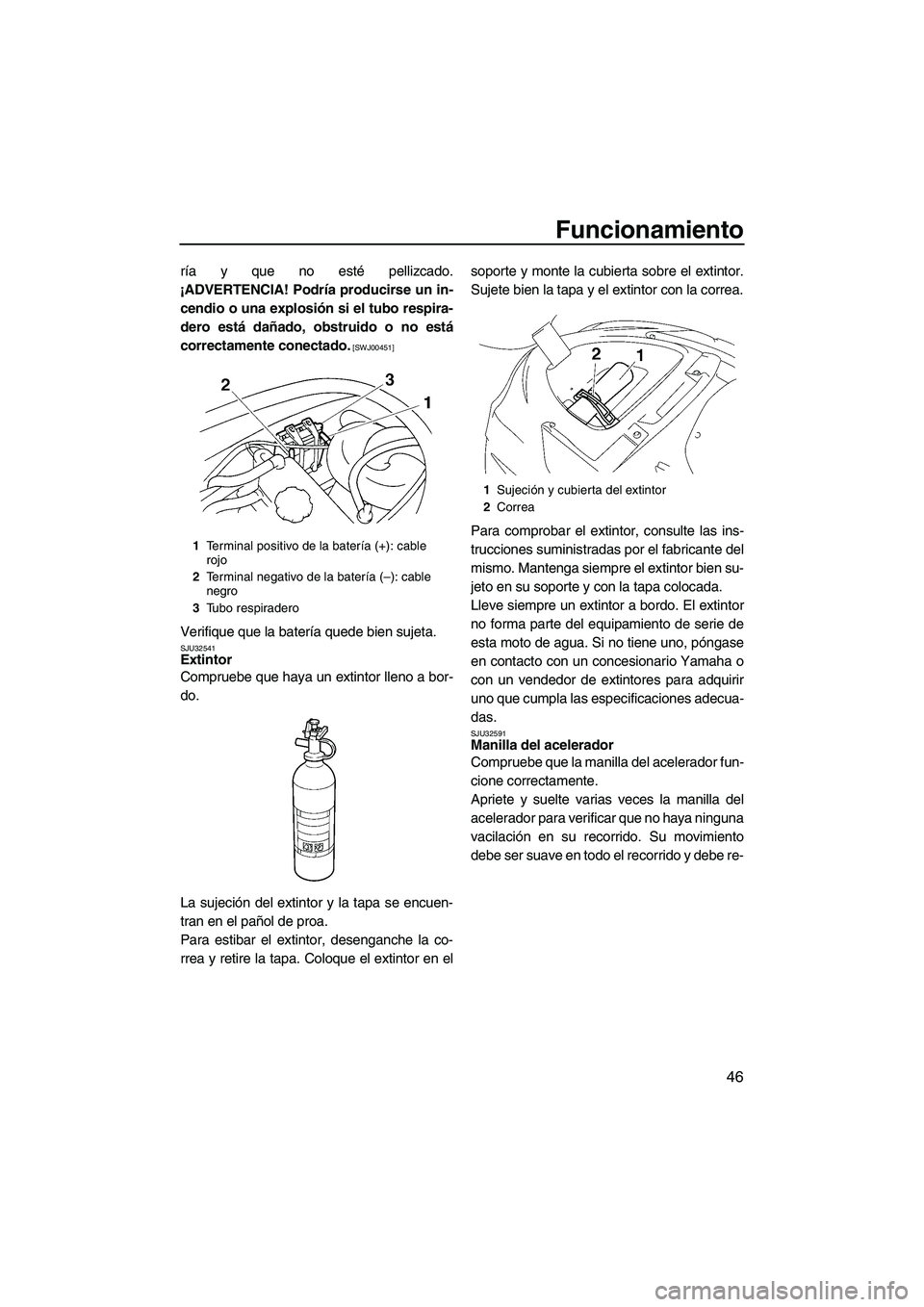

Funcionamiento
46
ría y que no esté pellizcado.
¡ADVERTENCIA! Podría producirse un in-
cendio o una explosión si el tubo respira-
dero está dañado, obstruido o no está
correctamente conectado.
[SWJ00451]
Verifique que la batería quede bien sujeta.SJU32541Extintor
Compruebe que haya un extintor lleno a bor-
do.
La sujeción del extintor y la tapa se encuen-
tran en el pañol de proa.
Para estibar el extintor, desenganche la co-
rrea y retire la tapa. Coloque el extintor en elsoporte y monte la cubierta sobre el extintor.
Sujete bien la tapa y el extintor con la correa.
Para comprobar el extintor, consulte las ins-
trucciones suministradas por el fabricante del
mismo. Mantenga siempre el extintor bien su-
jeto en su soporte y con la tapa colocada.
Lleve siempre un extintor a bordo. El extintor
no forma parte del equipamiento de serie de
esta moto de agua. Si no tiene uno, póngase
en contacto con un concesionario Yamaha o
con un vendedor de extintores para adquirir
uno que cumpla las especificaciones adecua-
das.
SJU32591Manilla del acelerador
Compruebe que la manilla del acelerador fun-
cione correctamente.
Apriete y suelte varias veces la manilla del
acelerador para verificar que no haya ninguna
vacilación en su recorrido. Su movimiento
debe ser suave en todo el recorrido y debe re-
1Terminal positivo de la batería (+): cable
rojo
2Terminal negativo de la batería (–): cable
negro
3Tubo respiradero
1Sujeción y cubierta del extintor
2Correa
UF2L70S0.book Page 46 Tuesday, June 24, 2008 9:43 AM

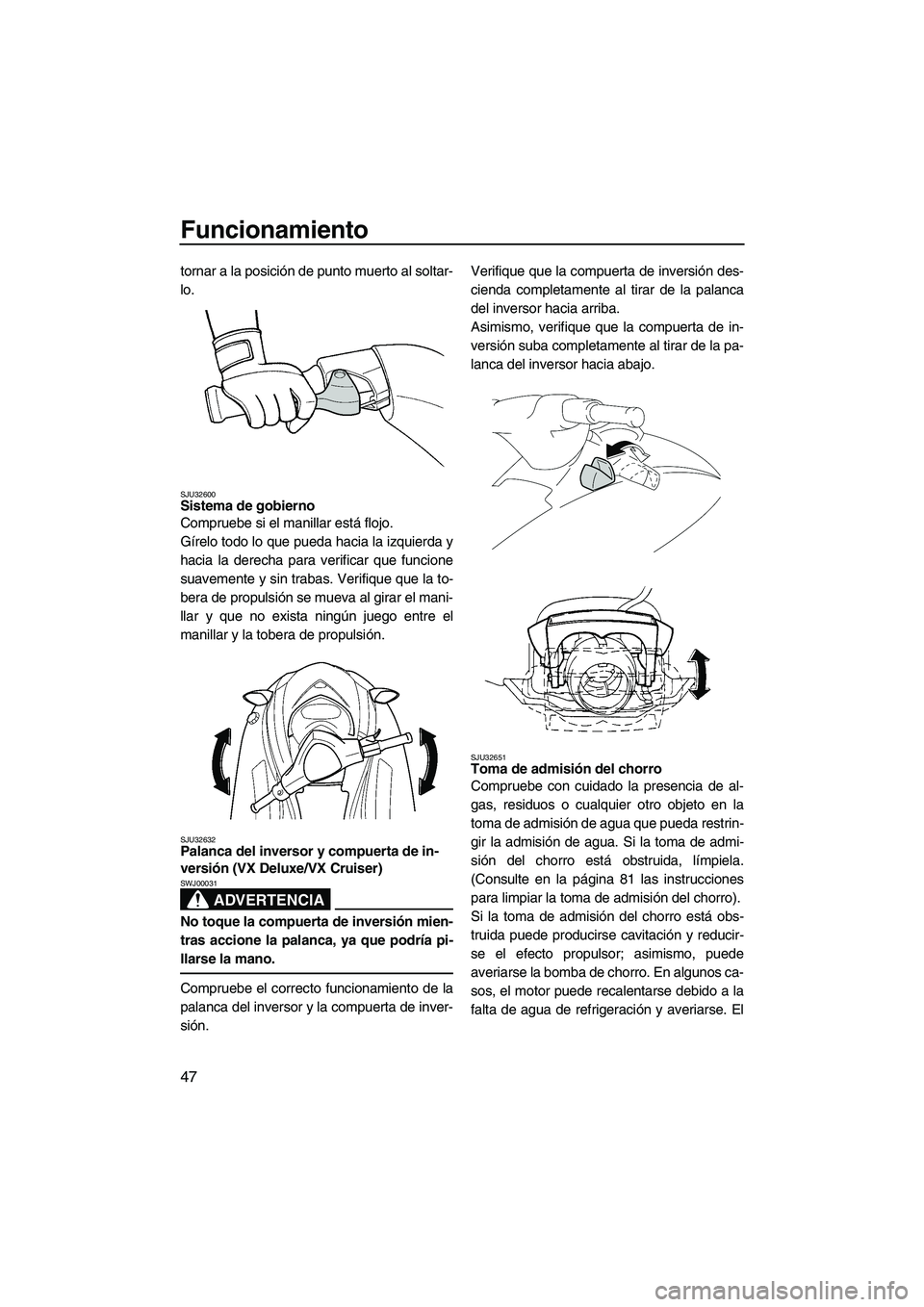

Funcionamiento
47
tornar a la posición de punto muerto al soltar-
lo.
SJU32600Sistema de gobierno
Compruebe si el manillar está flojo.
Gírelo todo lo que pueda hacia la izquierda y
hacia la derecha para verificar que funcione
suavemente y sin trabas. Verifique que la to-
bera de propulsión se mueva al girar el mani-
llar y que no exista ningún juego entre el
manillar y la tobera de propulsión.
SJU32632Palanca del inversor y compuerta de in-
versión (VX Deluxe/VX Cruiser)
ADVERTENCIA
SWJ00031
No toque la compuerta de inversión mien-
tras accione la palanca, ya que podría pi-
llarse la mano.
Compruebe el correcto funcionamiento de la
palanca del inversor y la compuerta de inver-
sión.Verifique que la compuerta de inversión des-
cienda completamente al tirar de la palanca
del inversor hacia arriba.
Asimismo, verifique que la compuerta de in-
versión suba completamente al tirar de la pa-
lanca del inversor hacia abajo.
SJU32651Toma de admisión del chorro
Compruebe con cuidado la presencia de al-
gas, residuos o cualquier otro objeto en la
toma de admisión de agua que pueda restrin-
gir la admisión de agua. Si la toma de admi-
sión del chorro está obstruida, límpiela.
(Consulte en la página 81 las instrucciones
para limpiar la toma de admisión del chorro).
Si la toma de admisión del chorro está obs-
truida puede producirse cavitación y reducir-
se el efecto propulsor; asimismo, puede
averiarse la bomba de chorro. En algunos ca-
sos, el motor puede recalentarse debido a la
falta de agua de refrigeración y averiarse. El
UF2L70S0.book Page 47 Tuesday, June 24, 2008 9:43 AM

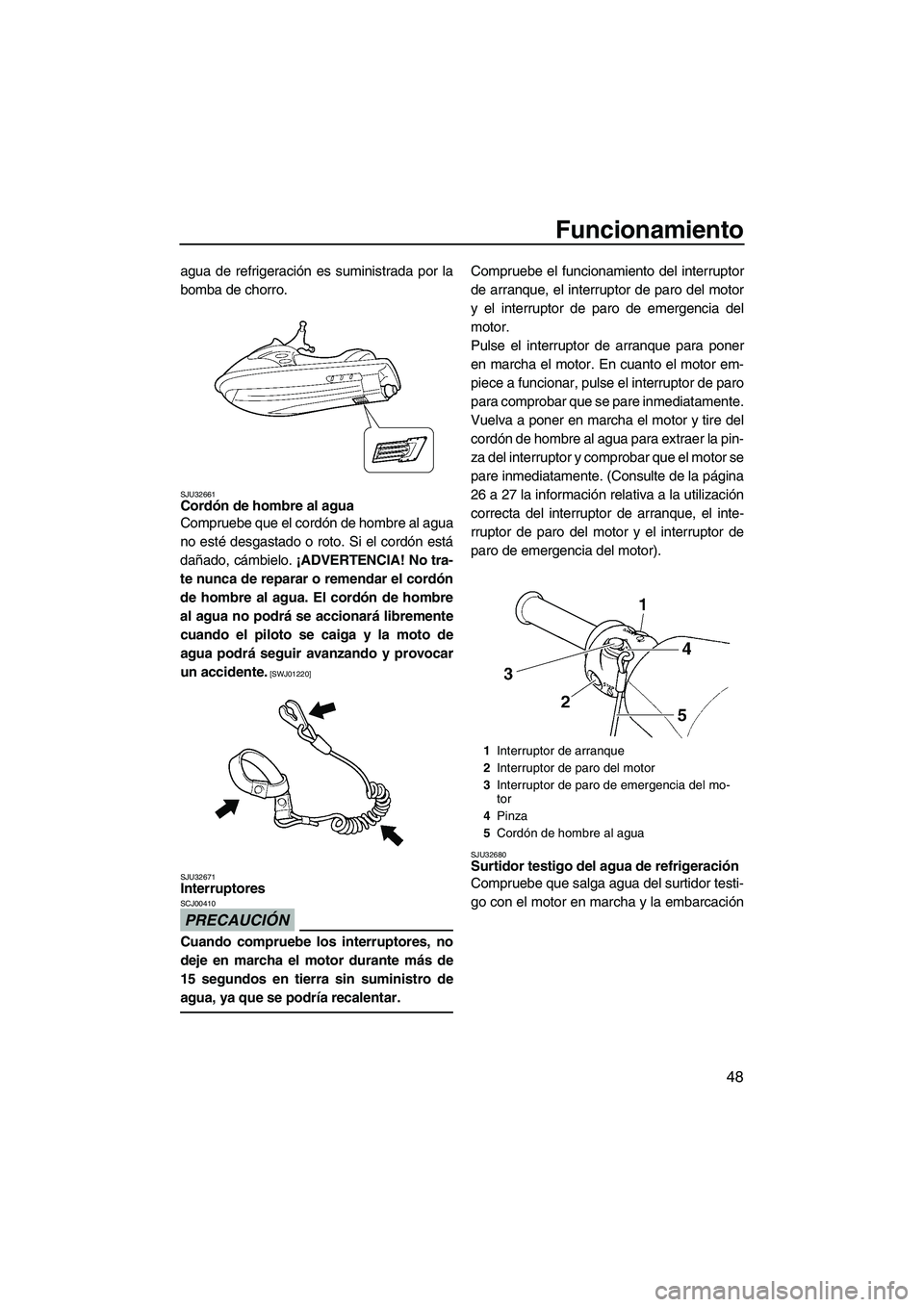

Funcionamiento
48
agua de refrigeración es suministrada por la
bomba de chorro.
SJU32661Cordón de hombre al agua
Compruebe que el cordón de hombre al agua
no esté desgastado o roto. Si el cordón está
dañado, cámbielo. ¡ADVERTENCIA! No tra-
te nunca de reparar o remendar el cordón
de hombre al agua. El cordón de hombre
al agua no podrá se accionará libremente
cuando el piloto se caiga y la moto de
agua podrá seguir avanzando y provocar
un accidente.
[SWJ01220]
SJU32671
Interruptores
PRECAUCIÓN
SCJ00410
Cuando compruebe los interruptores, no
deje en marcha el motor durante más de
15 segundos en tierra sin suministro de
agua, ya que se podría recalentar.
Compruebe el funcionamiento del interruptor
de arranque, el interruptor de paro del motor
y el interruptor de paro de emergencia del
motor.
Pulse el interruptor de arranque para poner
en marcha el motor. En cuanto el motor em-
piece a funcionar, pulse el interruptor de paro
para comprobar que se pare inmediatamente.
Vuelva a poner en marcha el motor y tire del
cordón de hombre al agua para extraer la pin-
za del interruptor y comprobar que el motor se
pare inmediatamente. (Consulte de la página
26 a 27 la información relativa a la utilización
correcta del interruptor de arranque, el inte-
rruptor de paro del motor y el interruptor de
paro de emergencia del motor).
SJU32680Surtidor testigo del agua de refrigeración
Compruebe que salga agua del surtidor testi-
go con el motor en marcha y la embarcación
1Interruptor de arranque
2Interruptor de paro del motor
3Interruptor de paro de emergencia del mo-
tor
4Pinza
5Cordón de hombre al agua
UF2L70S0.book Page 48 Tuesday, June 24, 2008 9:43 AM

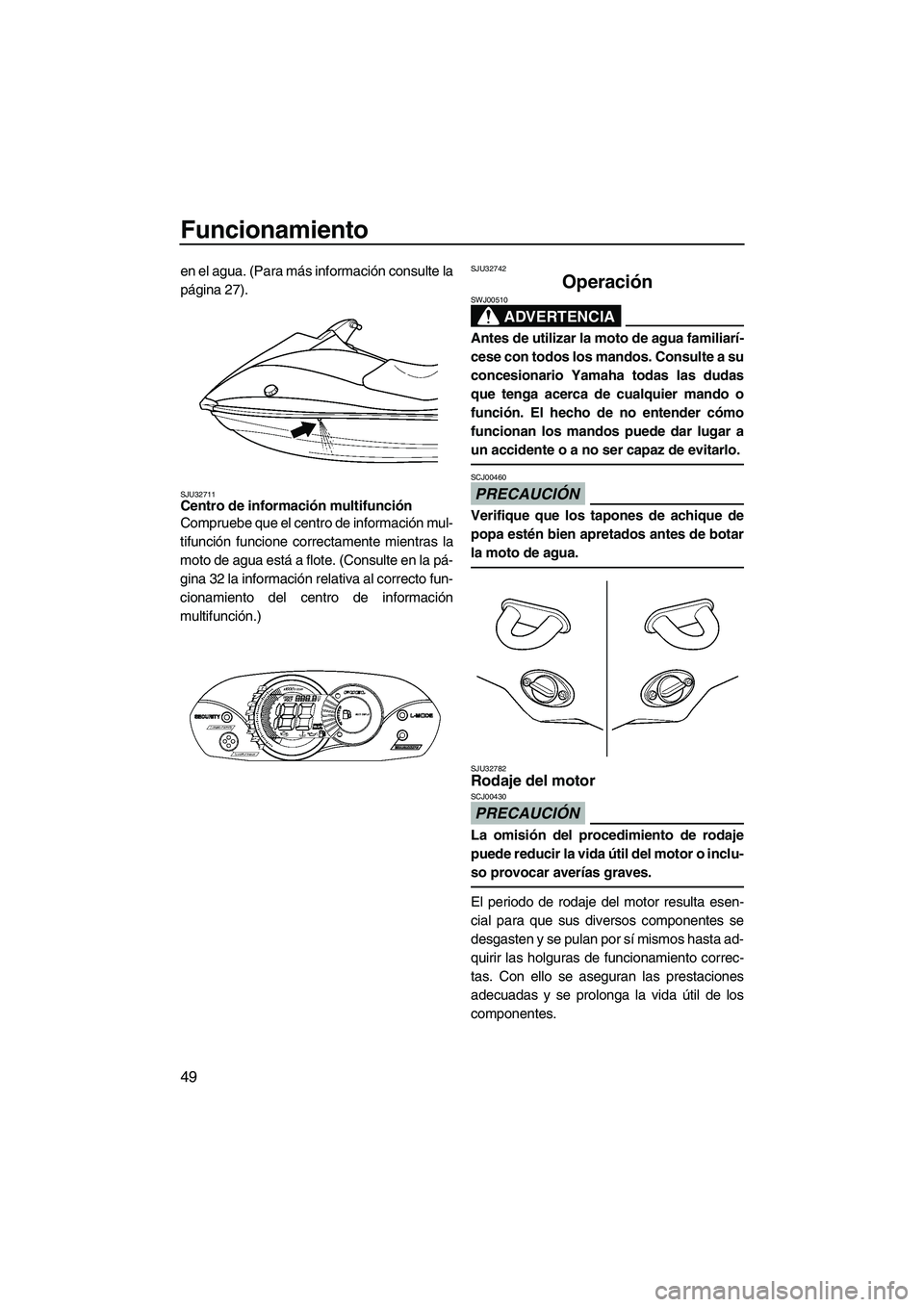

Funcionamiento
49
en el agua. (Para más información consulte la
página 27).
SJU32711Centro de información multifunción
Compruebe que el centro de información mul-
tifunción funcione correctamente mientras la
moto de agua está a flote. (Consulte en la pá-
gina 32 la información relativa al correcto fun-
cionamiento del centro de información
multifunción.)
SJU32742
Operación
ADVERTENCIA
SWJ00510
Antes de utilizar la moto de agua familiarí-
cese con todos los mandos. Consulte a su
concesionario Yamaha todas las dudas
que tenga acerca de cualquier mando o
función. El hecho de no entender cómo
funcionan los mandos puede dar lugar a
un accidente o a no ser capaz de evitarlo.
PRECAUCIÓN
SCJ00460
Verifique que los tapones de achique de
popa estén bien apretados antes de botar
la moto de agua.
SJU32782Rodaje del motor
PRECAUCIÓN
SCJ00430
La omisión del procedimiento de rodaje
puede reducir la vida útil del motor o inclu-
so provocar averías graves.
El periodo de rodaje del motor resulta esen-
cial para que sus diversos componentes se
desgasten y se pulan por sí mismos hasta ad-
quirir las holguras de funcionamiento correc-
tas. Con ello se aseguran las prestaciones
adecuadas y se prolonga la vida útil de los
componentes.
UF2L70S0.book Page 49 Tuesday, June 24, 2008 9:43 AM

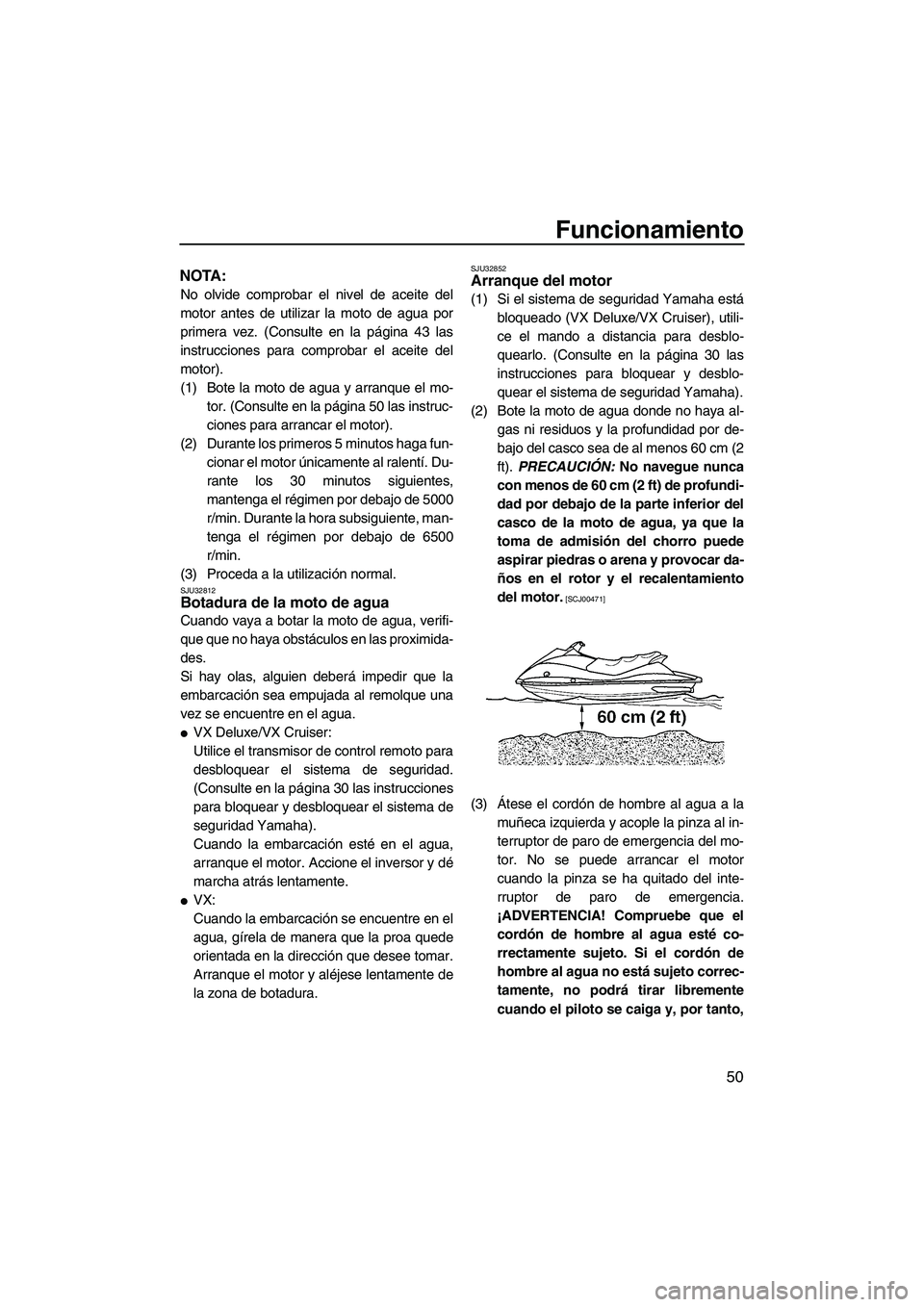

Funcionamiento
50
NOTA:
No olvide comprobar el nivel de aceite del
motor antes de utilizar la moto de agua por
primera vez. (Consulte en la página 43 las
instrucciones para comprobar el aceite del
motor).
(1) Bote la moto de agua y arranque el mo-
tor. (Consulte en la página 50 las instruc-
ciones para arrancar el motor).
(2) Durante los primeros 5 minutos haga fun-
cionar el motor únicamente al ralentí. Du-
rante los 30 minutos siguientes,
mantenga el régimen por debajo de 5000
r/min. Durante la hora subsiguiente, man-
tenga el régimen por debajo de 6500
r/min.
(3) Proceda a la utilización normal.
SJU32812Botadura de la moto de agua
Cuando vaya a botar la moto de agua, verifi-
que que no haya obstáculos en las proximida-
des.
Si hay olas, alguien deberá impedir que la
embarcación sea empujada al remolque una
vez se encuentre en el agua.

VX Deluxe/VX Cruiser:
Utilice el transmisor de control remoto para
desbloquear el sistema de seguridad.
(Consulte en la página 30 las instrucciones
para bloquear y desbloquear el sistema de
seguridad Yamaha).
Cuando la embarcación esté en el agua,
arranque el motor. Accione el inversor y dé
marcha atrás lentamente.

VX:
Cuando la embarcación se encuentre en el
agua, gírela de manera que la proa quede
orientada en la dirección que desee tomar.
Arranque el motor y aléjese lentamente de
la zona de botadura.
SJU32852Arranque del motor
(1) Si el sistema de seguridad Yamaha está
bloqueado (VX Deluxe/VX Cruiser), utili-
ce el mando a distancia para desblo-
quearlo. (Consulte en la página 30 las
instrucciones para bloquear y desblo-
quear el sistema de seguridad Yamaha).
(2) Bote la moto de agua donde no haya al-
gas ni residuos y la profundidad por de-
bajo del casco sea de al menos 60 cm (2
ft). PRECAUCIÓN: No navegue nunca
con menos de 60 cm (2 ft) de profundi-
dad por debajo de la parte inferior del
casco de la moto de agua, ya que la
toma de admisión del chorro puede
aspirar piedras o arena y provocar da-
ños en el rotor y el recalentamiento
del motor.
[SCJ00471]
(3)Átese el cordón de hombre al agua a la
muñeca izquierda y acople la pinza al in-
terruptor de paro de emergencia del mo-
tor. No se puede arrancar el motor
cuando la pinza se ha quitado del inte-
rruptor de paro de emergencia.
¡ADVERTENCIA! Compruebe que el
cordón de hombre al agua esté co-
rrectamente sujeto. Si el cordón de
hombre al agua no está sujeto correc-
tamente, no podrá tirar libremente
cuando el piloto se caiga y, por tanto,
UF2L70S0.book Page 50 Tuesday, June 24, 2008 9:43 AM

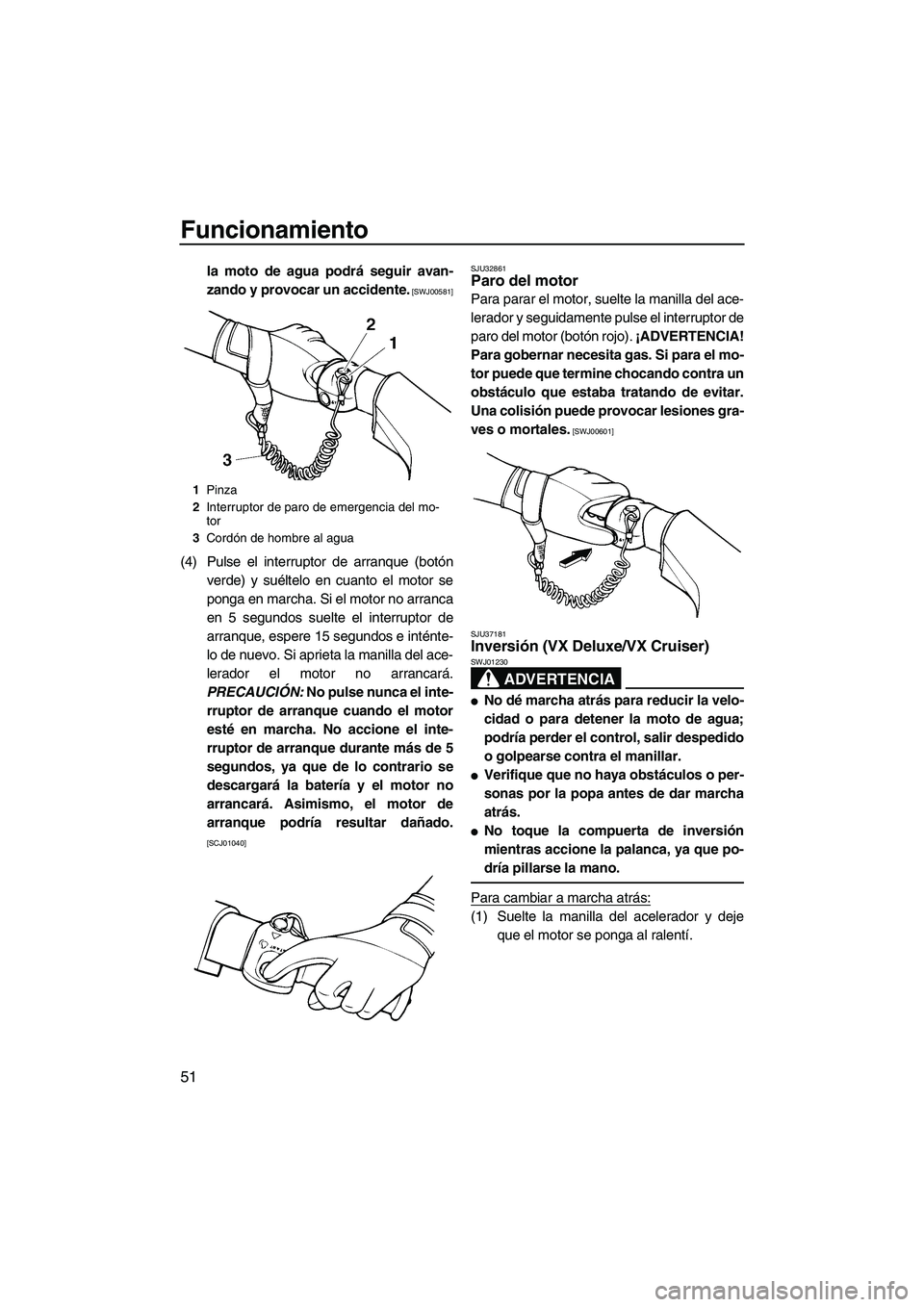

Funcionamiento
51
la moto de agua podrá seguir avan-
zando y provocar un accidente.
[SWJ00581]
(4) Pulse el interruptor de arranque (botón
verde) y suéltelo en cuanto el motor se
ponga en marcha. Si el motor no arranca
en 5 segundos suelte el interruptor de
arranque, espere 15 segundos e inténte-
lo de nuevo. Si aprieta la manilla del ace-
lerador el motor no arrancará.
PRECAUCIÓN: No pulse nunca el inte-
rruptor de arranque cuando el motor
esté en marcha. No accione el inte-
rruptor de arranque durante más de 5
segundos, ya que de lo contrario se
descargará la batería y el motor no
arrancará. Asimismo, el motor de
arranque podría resultar dañado.
[SCJ01040]SJU32861
Paro del motor
Para parar el motor, suelte la manilla del ace-
lerador y seguidamente pulse el interruptor de
paro del motor (botón rojo). ¡ADVERTENCIA!
Para gobernar necesita gas. Si para el mo-
tor puede que termine chocando contra un
obstáculo que estaba tratando de evitar.
Una colisión puede provocar lesiones gra-
ves o mortales.
[SWJ00601]
SJU37181
Inversión (VX Deluxe/VX Cruiser)
ADVERTENCIA
SWJ01230

No dé marcha atrás para reducir la velo-
cidad o para detener la moto de agua;
podría perder el control, salir despedido
o golpearse contra el manillar.

Verifique que no haya obstáculos o per-
sonas por la popa antes de dar marcha
atrás.

No toque la compuerta de inversión
mientras accione la palanca, ya que po-
dría pillarse la mano.
Para cambiar a marcha atrás:
(1) Suelte la manilla del acelerador y deje
que el motor se ponga al ralentí.
1Pinza
2Interruptor de paro de emergencia del mo-
tor
3Cordón de hombre al agua
UF2L70S0.book Page 51 Tuesday, June 24, 2008 9:43 AM

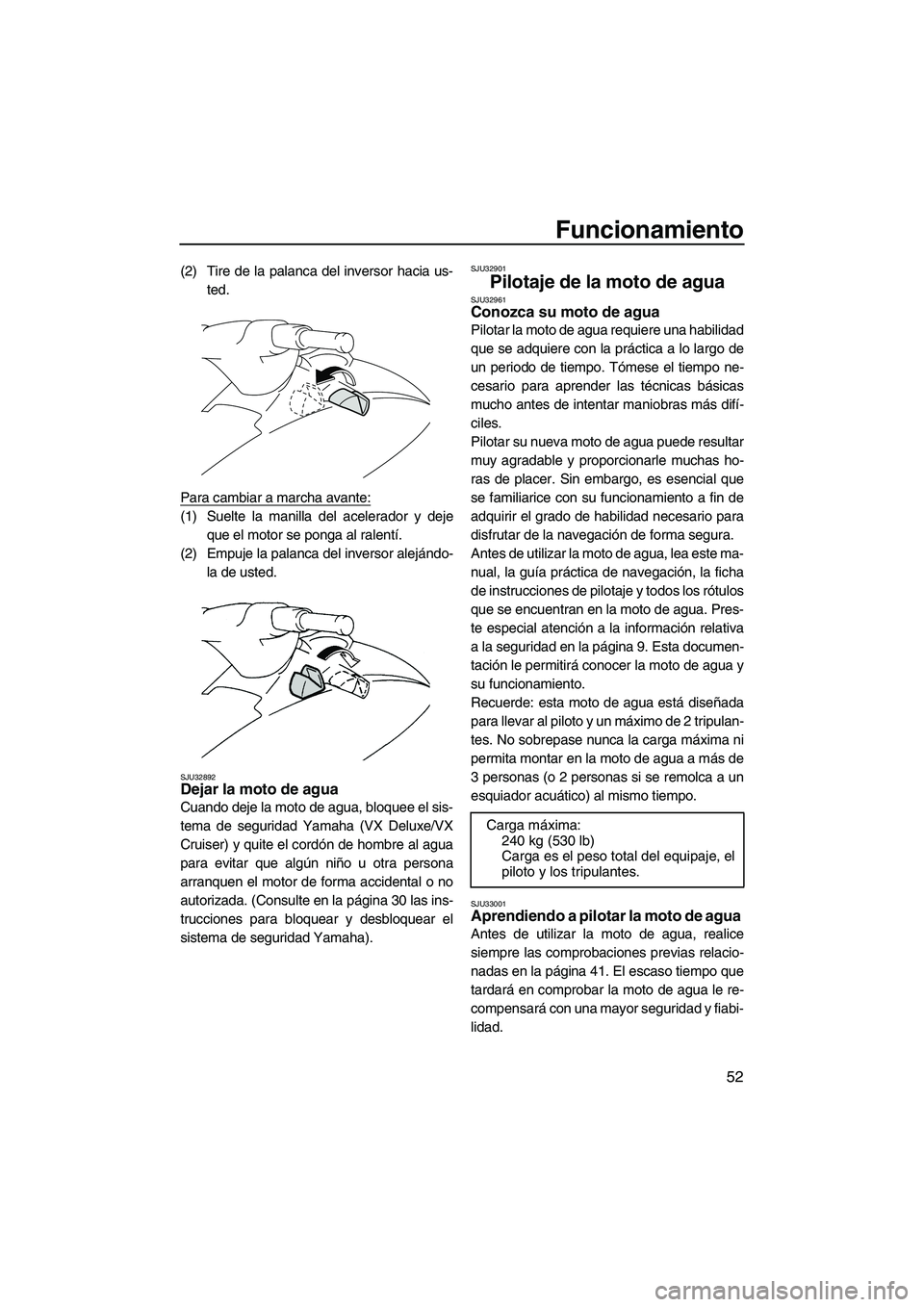

Funcionamiento
52
(2) Tire de la palanca del inversor hacia us-
ted.
Para cambiar a marcha avante:
(1) Suelte la manilla del acelerador y deje
que el motor se ponga al ralentí.
(2) Empuje la palanca del inversor alejándo-
la de usted.
SJU32892Dejar la moto de agua
Cuando deje la moto de agua, bloquee el sis-
tema de seguridad Yamaha (VX Deluxe/VX
Cruiser) y quite el cordón de hombre al agua
para evitar que algún niño u otra persona
arranquen el motor de forma accidental o no
autorizada. (Consulte en la página 30 las ins-
trucciones para bloquear y desbloquear el
sistema de seguridad Yamaha).
SJU32901
Pilotaje de la moto de agua SJU32961Conozca su moto de agua
Pilotar la moto de agua requiere una habilidad
que se adquiere con la práctica a lo largo de
un periodo de tiempo. Tómese el tiempo ne-
cesario para aprender las técnicas básicas
mucho antes de intentar maniobras más difí-
ciles.
Pilotar su nueva moto de agua puede resultar
muy agradable y proporcionarle muchas ho-
ras de placer. Sin embargo, es esencial que
se familiarice con su funcionamiento a fin de
adquirir el grado de habilidad necesario para
disfrutar de la navegación de forma segura.
Antes de utilizar la moto de agua, lea este ma-
nual, la guía práctica de navegación, la ficha
de instrucciones de pilotaje y todos los rótulos
que se encuentran en la moto de agua. Pres-
te especial atención a la información relativa
a la seguridad en la página 9. Esta documen-
tación le permitirá conocer la moto de agua y
su funcionamiento.
Recuerde: esta moto de agua está diseñada
para llevar al piloto y un máximo de 2 tripulan-
tes. No sobrepase nunca la carga máxima ni
permita montar en la moto de agua a más de
3 personas (o 2 personas si se remolca a un
esquiador acuático) al mismo tiempo.
SJU33001Aprendiendo a pilotar la moto de agua
Antes de utilizar la moto de agua, realice
siempre las comprobaciones previas relacio-
nadas en la página 41. El escaso tiempo que
tardará en comprobar la moto de agua le re-
compensará con una mayor seguridad y fiabi-
lidad.
Carga máxima:
240 kg (530 lb)
Carga es el peso total del equipaje, el
piloto y los tripulantes.
UF2L70S0.book Page 52 Tuesday, June 24, 2008 9:43 AM

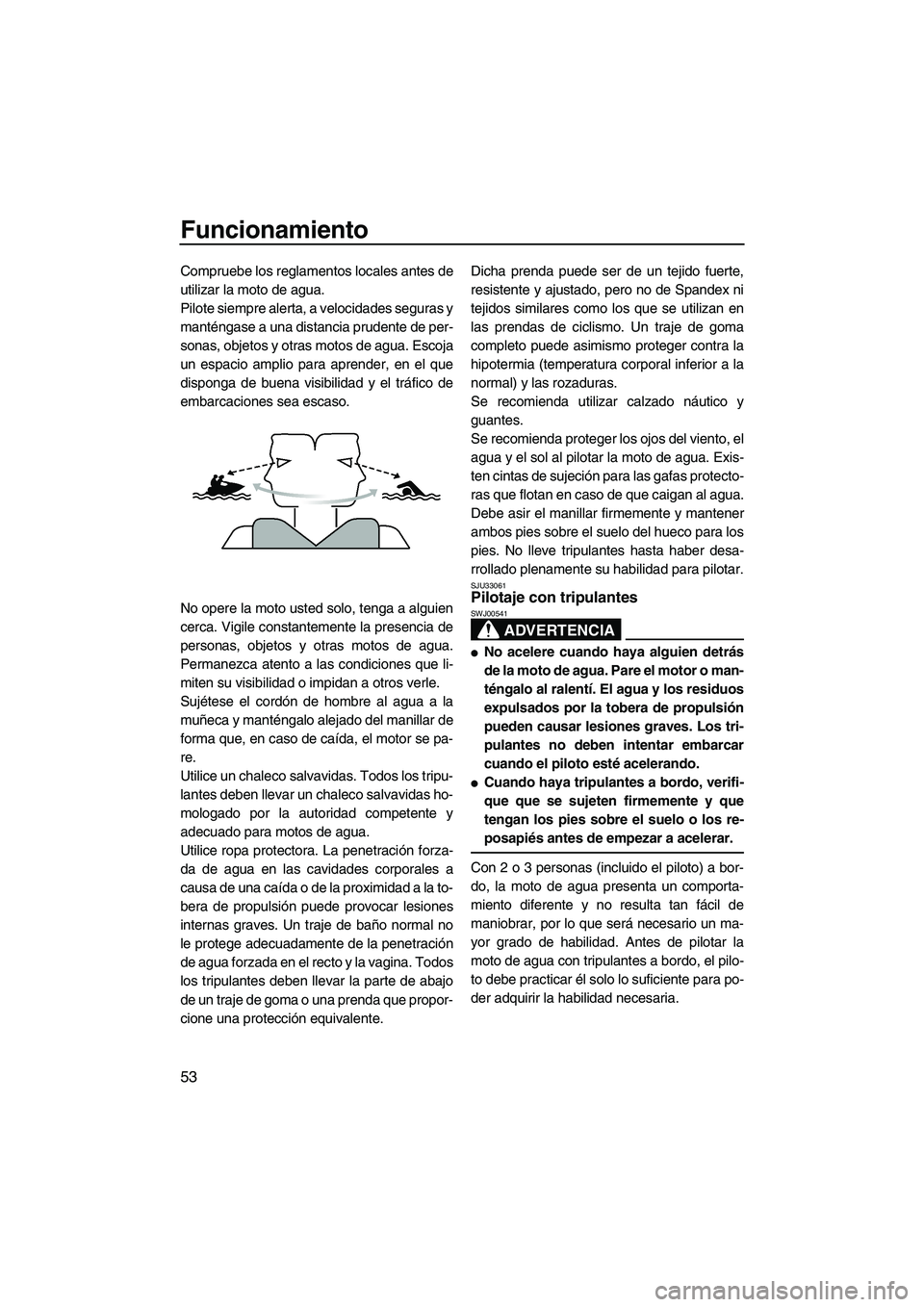

Funcionamiento
53
Compruebe los reglamentos locales antes de
utilizar la moto de agua.
Pilote siempre alerta, a velocidades seguras y
manténgase a una distancia prudente de per-
sonas, objetos y otras motos de agua. Escoja
un espacio amplio para aprender, en el que
disponga de buena visibilidad y el tráfico de
embarcaciones sea escaso.
No opere la moto usted solo, tenga a alguien
cerca. Vigile constantemente la presencia de
personas, objetos y otras motos de agua.
Permanezca atento a las condiciones que li-
miten su visibilidad o impidan a otros verle.
Sujétese el cordón de hombre al agua a la
muñeca y manténgalo alejado del manillar de
forma que, en caso de caída, el motor se pa-
re.
Utilice un chaleco salvavidas. Todos los tripu-
lantes deben llevar un chaleco salvavidas ho-
mologado por la autoridad competente y
adecuado para motos de agua.
Utilice ropa protectora. La penetración forza-
da de agua en las cavidades corporales a
causa de una caída o de la proximidad a la to-
bera de propulsión puede provocar lesiones
internas graves. Un traje de baño normal no
le protege adecuadamente de la penetración
de agua forzada en el recto y la vagina. Todos
los tripulantes deben llevar la parte de abajo
de un traje de goma o una prenda que propor-
cione una protección equivalente.Dicha prenda puede ser de un tejido fuerte,
resistente y ajustado, pero no de Spandex ni
tejidos similares como los que se utilizan en
las prendas de ciclismo. Un traje de goma
completo puede asimismo proteger contra la
hipotermia (temperatura corporal inferior a la
normal) y las rozaduras.
Se recomienda utilizar calzado náutico y
guantes.
Se recomienda proteger los ojos del viento, el
agua y el sol al pilotar la moto de agua. Exis-
ten cintas de sujeción para las gafas protecto-
ras que flotan en caso de que caigan al agua.
Debe asir el manillar firmemente y mantener
ambos pies sobre el suelo del hueco para los
pies. No lleve tripulantes hasta haber desa-
rrollado plenamente su habilidad para pilotar.
SJU33061Pilotaje con tripulantes
ADVERTENCIA
SWJ00541

No acelere cuando haya alguien detrás
de la moto de agua. Pare el motor o man-
téngalo al ralentí. El agua y los residuos
expulsados por la tobera de propulsión
pueden causar lesiones graves. Los tri-
pulantes no deben intentar embarcar
cuando el piloto esté acelerando.

Cuando haya tripulantes a bordo, verifi-
que que se sujeten firmemente y que
tengan los pies sobre el suelo o los re-
posapiés antes de empezar a acelerar.
Con 2 o 3 personas (incluido el piloto) a bor-
do, la moto de agua presenta un comporta-
miento diferente y no resulta tan fácil de
maniobrar, por lo que será necesario un ma-
yor grado de habilidad. Antes de pilotar la
moto de agua con tripulantes a bordo, el pilo-
to debe practicar él solo lo suficiente para po-
der adquirir la habilidad necesaria.
UF2L70S0.book Page 53 Tuesday, June 24, 2008 9:43 AM
