YAMAHA VX 2009 Manuale duso (in Italian)
Manufacturer: YAMAHA, Model Year: 2009, Model line: VX, Model: YAMAHA VX 2009Pages: 96, PDF Dimensioni: 6.8 MB
Page 91 of 96

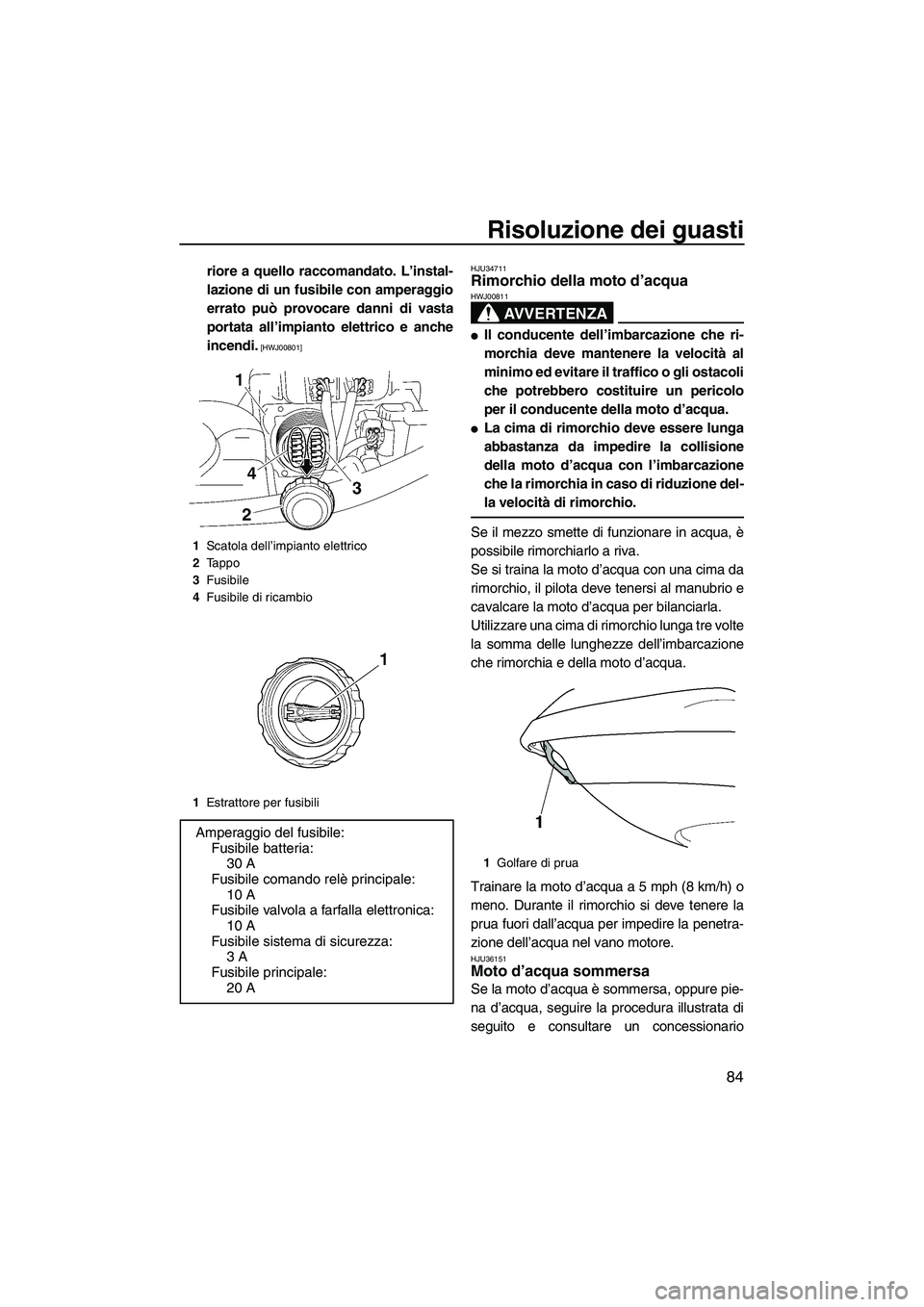

Risoluzione dei guasti
84
riore a quello raccomandato. L’instal-
lazione di un fusibile con amperaggio
errato può provocare danni di vasta
portata all’impianto elettrico e anche
incendi.
[HWJ00801]HJU34711
Rimorchio della moto d’acqua
AVVERTENZA
HWJ00811
Il conducente dell’imbarcazione che ri-
morchia deve mantenere la velocità al
minimo ed evitare il traffico o gli ostacoli
che potrebbero costituire un pericolo
per il conducente della moto d’acqua.
La cima di rimorchio deve essere lunga
abbastanza da impedire la collisione
della moto d’acqua con l’imbarcazione
che la rimorchia in caso di riduzione del-
la velocità di rimorchio.
Se il mezzo smette di funzionare in acqua, è
possibile rimorchiarlo a riva.
Se si traina la moto d’acqua con una cima da
rimorchio, il pilota deve tenersi al manubrio e
cavalcare la moto d’acqua per bilanciarla.
Utilizzare una cima di rimorchio lunga tre volte
la somma delle lunghezze dell’imbarcazione
che rimorchia e della moto d’acqua.
Trainare la moto d’acqua a 5 mph (8 km/h) o
meno. Durante il rimorchio si deve tenere la
prua fuori dall’acqua per impedire la penetra-
zione dell’acqua nel vano motore.
HJU36151Moto d’acqua sommersa
Se la moto d’acqua è sommersa, oppure pie-
na d’acqua, seguire la procedura illustrata di
seguito e consultare un concessionario
1Scatola dell’impianto elettrico
2Tappo
3Fusibile
4Fusibile di ricambio
1Estrattore per fusibili
Amperaggio del fusibile:
Fusibile batteria:
30 A
Fusibile comando relè principale:
10 A
Fusibile valvola a farfalla elettronica:
10 A
Fusibile sistema di sicurezza:
3 A
Fusibile principale:
20 A
1Golfare di prua
UF2L70H0.book Page 84 Tuesday, June 24, 2008 9:12 AM
Page 92 of 96

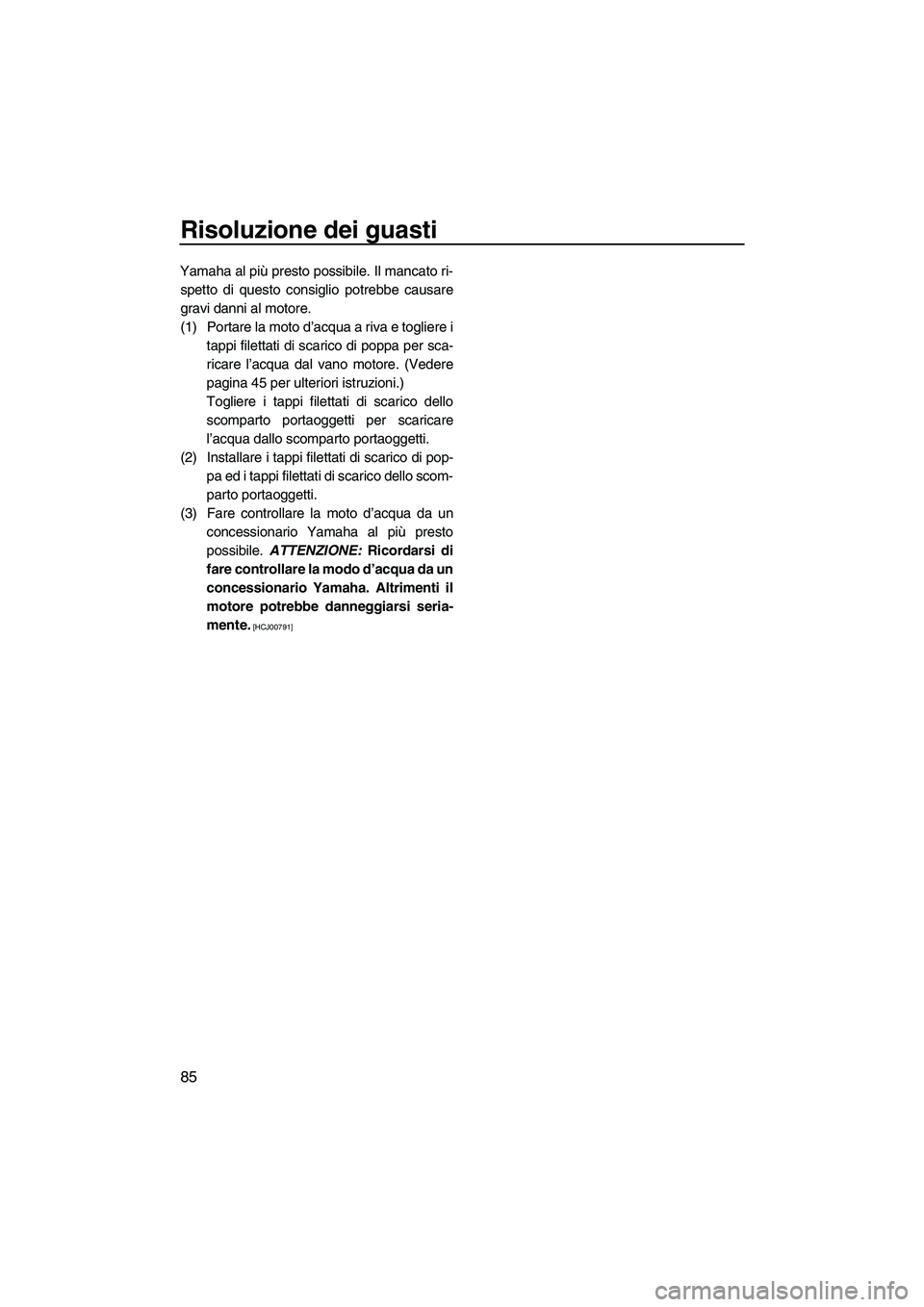

Risoluzione dei guasti
85
Yamaha al più presto possibile. Il mancato ri-
spetto di questo consiglio potrebbe causare
gravi danni al motore.
(1) Portare la moto d’acqua a riva e togliere i
tappi filettati di scarico di poppa per sca-
ricare l’acqua dal vano motore. (Vedere
pagina 45 per ulteriori istruzioni.)
Togliere i tappi filettati di scarico dello
scomparto portaoggetti per scaricare
l’acqua dallo scomparto portaoggetti.
(2) Installare i tappi filettati di scarico di pop-
pa ed i tappi filettati di scarico dello scom-
parto portaoggetti.
(3) Fare controllare la moto d’acqua da un
concessionario Yamaha al più presto
possibile. ATTENZIONE: Ricordarsi di
fare controllare la modo d’acqua da un
concessionario Yamaha. Altrimenti il
motore potrebbe danneggiarsi seria-
mente.
[HCJ00791]
UF2L70H0.book Page 85 Tuesday, June 24, 2008 9:12 AM
Page 93 of 96

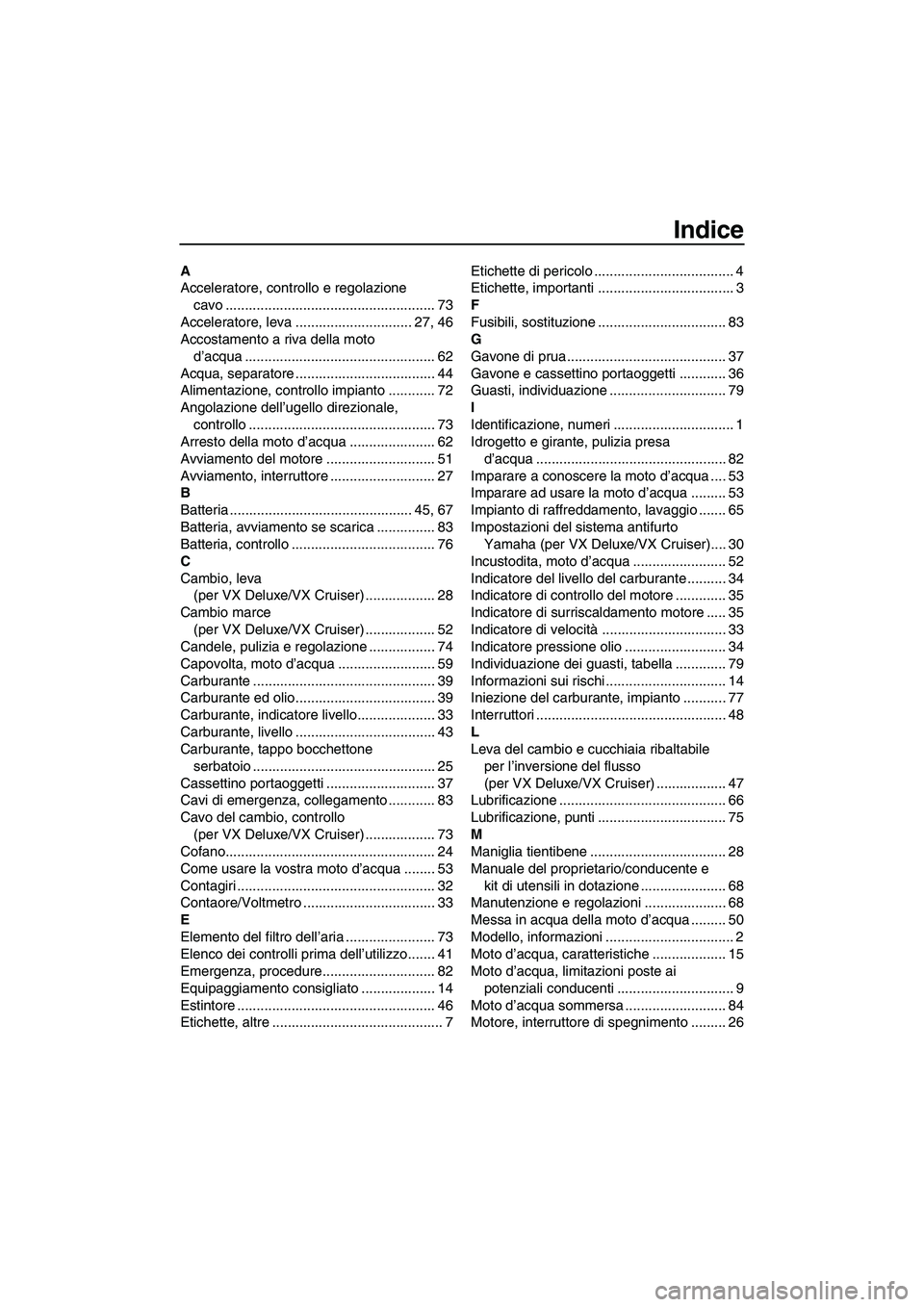

Indice
A
Acceleratore, controllo e regolazione
cavo ...................................................... 73
Acceleratore, leva .............................. 27, 46
Accostamento a riva della moto
d’acqua ................................................. 62
Acqua, separatore .................................... 44
Alimentazione, controllo impianto ............ 72
Angolazione dell’ugello direzionale,
controllo ................................................ 73
Arresto della moto d’acqua ...................... 62
Avviamento del motore ............................ 51
Avviamento, interruttore ........................... 27
B
Batteria ............................................... 45, 67
Batteria, avviamento se scarica ............... 83
Batteria, controllo ..................................... 76
C
Cambio, leva
(per VX Deluxe/VX Cruiser) .................. 28
Cambio marce
(per VX Deluxe/VX Cruiser) .................. 52
Candele, pulizia e regolazione ................. 74
Capovolta, moto d’acqua ......................... 59
Carburante ............................................... 39
Carburante ed olio.................................... 39
Carburante, indicatore livello.................... 33
Carburante, livello .................................... 43
Carburante, tappo bocchettone
serbatoio ............................................... 25
Cassettino portaoggetti ............................ 37
Cavi di emergenza, collegamento ............ 83
Cavo del cambio, controllo
(per VX Deluxe/VX Cruiser) .................. 73
Cofano...................................................... 24
Come usare la vostra moto d’acqua ........ 53
Contagiri ................................................... 32
Contaore/Voltmetro .................................. 33
E
Elemento del filtro dell’aria ....................... 73
Elenco dei controlli prima dell’utilizzo....... 41
Emergenza, procedure............................. 82
Equipaggiamento consigliato ................... 14
Estintore ................................................... 46
Etichette, altre ............................................ 7Etichette di pericolo .................................... 4
Etichette, importanti ................................... 3
F
Fusibili, sostituzione ................................. 83
G
Gavone di prua......................................... 37
Gavone e cassettino portaoggetti ............ 36
Guasti, individuazione .............................. 79
I
Identificazione, numeri ............................... 1
Idrogetto e girante, pulizia presa
d’acqua ................................................. 82
Imparare a conoscere la moto d’acqua .... 53
Imparare ad usare la moto d’acqua ......... 53
Impianto di raffreddamento, lavaggio ....... 65
Impostazioni del sistema antifurto
Yamaha (per VX Deluxe/VX Cruiser).... 30
Incustodita, moto d’acqua ........................ 52
Indicatore del livello del carburante .......... 34
Indicatore di controllo del motore ............. 35
Indicatore di surriscaldamento motore ..... 35
Indicatore di velocità ................................ 33
Indicatore pressione olio .......................... 34
Individuazione dei guasti, tabella ............. 79
Informazioni sui rischi ............................... 14
Iniezione del carburante, impianto ........... 77
Interruttori ................................................. 48
L
Leva del cambio e cucchiaia ribaltabile
per l’inversione del flusso
(per VX Deluxe/VX Cruiser) .................. 47
Lubrificazione ........................................... 66
Lubrificazione, punti ................................. 75
M
Maniglia tientibene ................................... 28
Manuale del proprietario/conducente e
kit di utensili in dotazione ...................... 68
Manutenzione e regolazioni ..................... 68
Messa in acqua della moto d’acqua ......... 50
Modello, informazioni ................................. 2
Moto d’acqua, caratteristiche ................... 15
Moto d’acqua, limitazioni poste ai
potenziali conducenti .............................. 9
Moto d’acqua sommersa .......................... 84
Motore, interruttore di spegnimento ......... 26
UF2L70H0.book Page 1 Tuesday, June 24, 2008 9:12 AM
Page 94 of 96

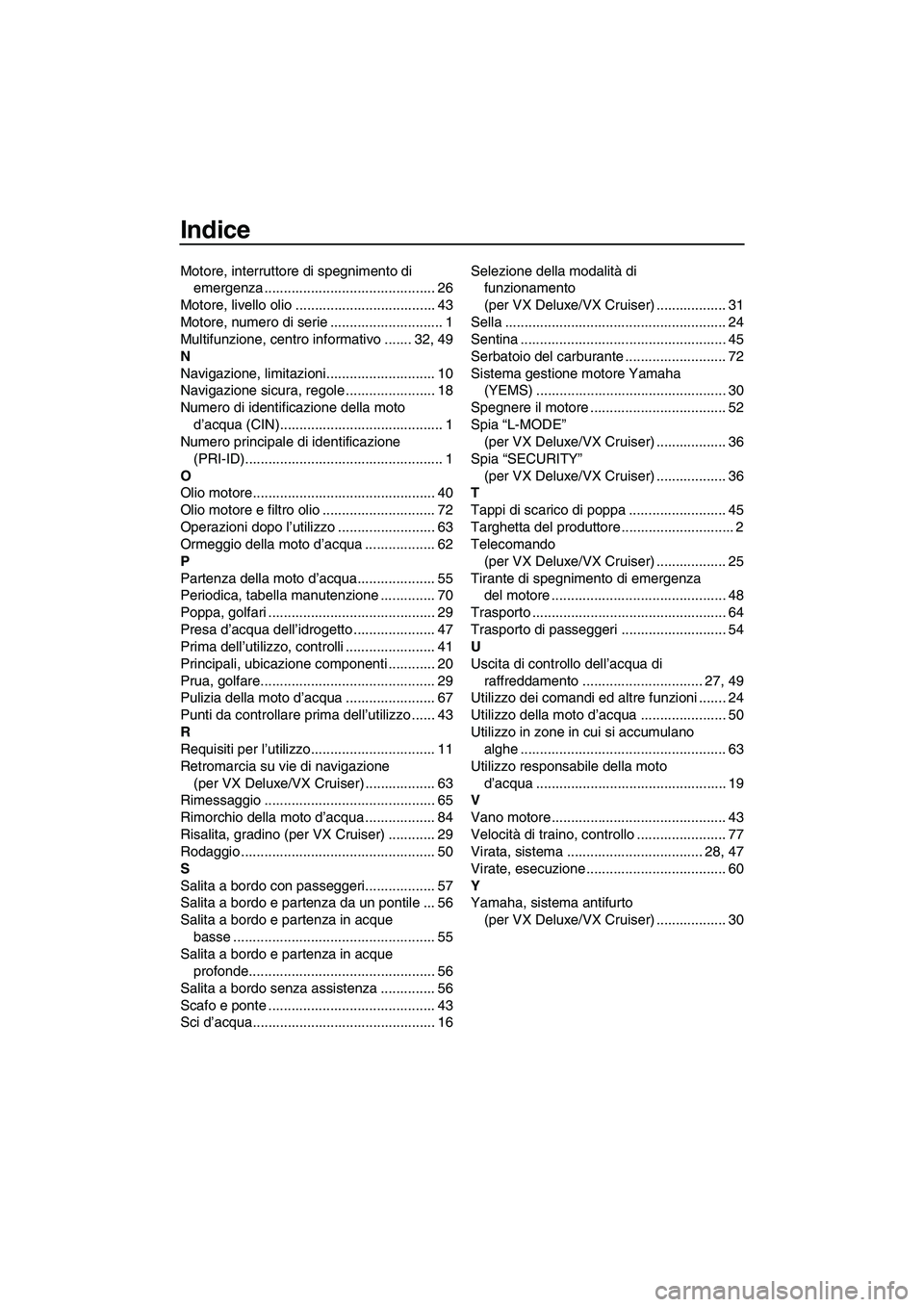

Indice
Motore, interruttore di spegnimento di
emergenza ............................................ 26
Motore, livello olio .................................... 43
Motore, numero di serie ............................. 1
Multifunzione, centro informativo ....... 32, 49
N
Navigazione, limitazioni............................ 10
Navigazione sicura, regole ....................... 18
Numero di identificazione della moto
d’acqua (CIN).......................................... 1
Numero principale di identificazione
(PRI-ID)................................................... 1
O
Olio motore............................................... 40
Olio motore e filtro olio ............................. 72
Operazioni dopo l’utilizzo ......................... 63
Ormeggio della moto d’acqua .................. 62
P
Partenza della moto d’acqua.................... 55
Periodica, tabella manutenzione .............. 70
Poppa, golfari ........................................... 29
Presa d’acqua dell’idrogetto ..................... 47
Prima dell’utilizzo, controlli ....................... 41
Principali, ubicazione componenti ............ 20
Prua, golfare............................................. 29
Pulizia della moto d’acqua ....................... 67
Punti da controllare prima dell’utilizzo ...... 43
R
Requisiti per l’utilizzo................................ 11
Retromarcia su vie di navigazione
(per VX Deluxe/VX Cruiser) .................. 63
Rimessaggio ............................................ 65
Rimorchio della moto d’acqua .................. 84
Risalita, gradino (per VX Cruiser) ............ 29
Rodaggio .................................................. 50
S
Salita a bordo con passeggeri.................. 57
Salita a bordo e partenza da un pontile ... 56
Salita a bordo e partenza in acque
basse .................................................... 55
Salita a bordo e partenza in acque
profonde................................................ 56
Salita a bordo senza assistenza .............. 56
Scafo e ponte ........................................... 43
Sci d’acqua............................................... 16Selezione della modalità di
funzionamento
(per VX Deluxe/VX Cruiser) .................. 31
Sella ......................................................... 24
Sentina ..................................................... 45
Serbatoio del carburante .......................... 72
Sistema gestione motore Yamaha
(YEMS) ................................................. 30
Spegnere il motore ................................... 52
Spia “L-MODE”
(per VX Deluxe/VX Cruiser) .................. 36
Spia “SECURITY”
(per VX Deluxe/VX Cruiser) .................. 36
T
Tappi di scarico di poppa ......................... 45
Targhetta del produttore ............................. 2
Telecomando
(per VX Deluxe/VX Cruiser) .................. 25
Tirante di spegnimento di emergenza
del motore ............................................. 48
Trasporto .................................................. 64
Trasporto di passeggeri ........................... 54
U
Uscita di controllo dell’acqua di
raffreddamento ............................... 27, 49
Utilizzo dei comandi ed altre funzioni ....... 24
Utilizzo della moto d’acqua ...................... 50
Utilizzo in zone in cui si accumulano
alghe ..................................................... 63
Utilizzo responsabile della moto
d’acqua ................................................. 19
V
Vano motore ............................................. 43
Velocità di traino, controllo ....................... 77
Virata, sistema ................................... 28, 47
Virate, esecuzione.................................... 60
Y
Yamaha, sistema antifurto
(per VX Deluxe/VX Cruiser) .................. 30
UF2L70H0.book Page 2 Tuesday, June 24, 2008 9:12 AM
Page 95 of 96
UF2L70H0.book Page 3 Tuesday, June 24, 2008 9:12 AM
Page 96 of 96
YAMAHA MOTOR CO., LTD.
Stampato negli U.S.A.
Agosto 2008–0.4 × 1 CR
