Rótulos generales e importantes
1
SJU36453
Números de identificación
Anote el número de identificación primario
(ID-PRI), el número de identificación de la
embarcación (CIN) y el número de serie del
motor en los espacios dispuestos a tal efecto
para utilizarlos cuando solicite repuestos a un
concesionario Yamaha. Asimismo, anote y
conserve estos números de identificación
por separado como prevención en caso de
que su moto de agua sea robada.
SJU30284Número de identificación primario
(ID-PRI)
El número ID-PRI está grabado en una placa
fijada en el interior de la cámara del motor.
(Consulte en la página 56 las instrucciones
de desmontaje y montaje del asiento y en la
página 61 la información relativa al pañol del
asiento).
MODELO:
VX1050G-X (VX-C)
VX1050F-X (VX)
VX1050E-X (VX DELUXE)
VX1050D-X (VX DELUXE)
VX1050C-X (VX CRUISER)
VX1050B-X (VX CRUISER)
VX1050A-X (VX LIMITED)
SJU36551Número de identificación de la
embarcación (CIN)
El ClN está grabado en una placa fijada a la
cubierta de popa.
SJU30312Número de serie del motor
El número de serie del motor está grabado en
una placa fijada al motor. (Consulte en la pá-
gina 56 las instrucciones de desmontaje y
montaje del asiento).
1Ubicación del número de identificación pri-
mario (ID-PRI)
1
1Situación del número de identificación de la
embarcación (CIN)
MODELYAMAHA MOTOR CO.,LTD.
ASSEMBLED IN U.S.A. WITH FOREIGN AND DOMESTIC COMPONENTS.
ASSEMBLÉ EN U.S. AVEC DES COMPOSANTS ÉTRANGERS ET
DOMESTIQUES. PRI-I.D.
1
UF4N71S0.book Page 1 Thursday, August 5, 2021 2:12 PM
Page 12 of 128
Rótulos generales e importantes
2
SJU44090Rótulo de la fecha de fabricación
Este rótulo se encuentra en el lado de babor
de la caja del filtro de aire. (Consulte en la pá-
gina 56 las instrucciones de desmontaje y
montaje del asiento).
1Ubicación del número de serie del motor
1 Ubicación del rótulo de la fecha de fabrica-
ción
1
1
UF4N71S0.book Page 2 Thursday, August 5, 2021 2:12 PM
Page 13 of 128
Rótulos generales e importantes
3
SJU30321
Información del modeloSJU30333Placa del fabricante
Una moto de agua con esta etiqueta cumple
ciertas partes de la directiva del Parlamento
Europeo relativa a maquinaria.
Una parte de la información figura en la placa
del fabricante que está fijada a la embarca-
ción. En los apartados correspondientes de
este manual se facilita una explicación com-
pleta de esta información.
Categoría de esta moto de agua: C
Categoría C:
Esta moto de agua está diseñada para nave-
gar con un viento máximo de fuerza 6 en la
escala Beaufort y las alturas de oleaje corres-
pondientes (alturas significativas de hasta 2
m (6.56 ft); ver la NOTA siguiente). Tales con-
diciones pueden darse con tiempo modera-
do en aguas interiores expuestas, estuarios y
aguas costeras.
NOTA
La altura significativa del oleaje es la altura
media de la tercera parte de las olas más al-
tas, lo cual corresponde aproximadamente a
la altura estimada por un observador experi-
mentado. No obstante, algunas olas pueden
tener el doble de esta altura.
1Ubicación de la placa del fabricante
1
YAMAHA MOTOR CO., LTD.
WATERCRAFT DESIGN CATEGORY : C
MAXIMUM CAPACITIES
2500 Shingai, Iwata, Shizuoka, Japan
Max. 3
Max. + = 240kg (530 lbs)
UF4N71S0.book Page 3 Thursday, August 5, 2021 2:12 PM
Page 14 of 128
Rótulos generales e importantes
4
SJU30455
Rótulos importantes
Lea los rótulos siguientes antes de utilizar la moto de agua. Si tiene cualquier duda, consulte
a un concesionario Yamaha.
1
6
2
3
5
11947
8
10
UF4N71S0.book Page 4 Thursday, August 5, 2021 2:12 PM
Page 15 of 128
Rótulos generales e importantes
5

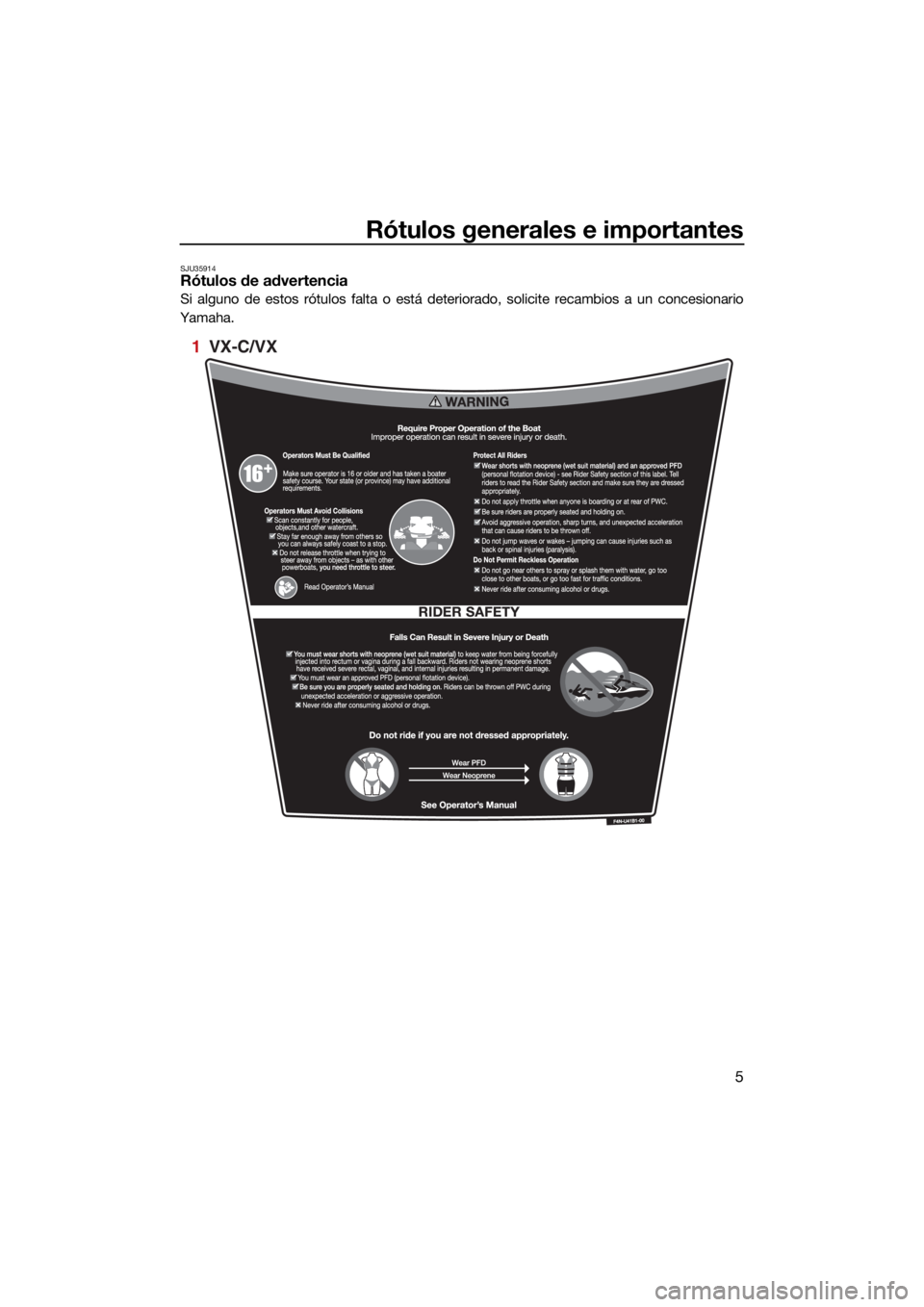

SJU35914Rótulos de advertencia
Si alguno de estos rótulos falta o está deteriorado, solicite recambios a un concesionario
Yamaha.
1 VX-C/VX
UF4N71S0.book Page 5 Thursday, August 5, 2021 2:12 PM
Page 16 of 128
Rótulos generales e importantes
6
F3V-U41B1-30

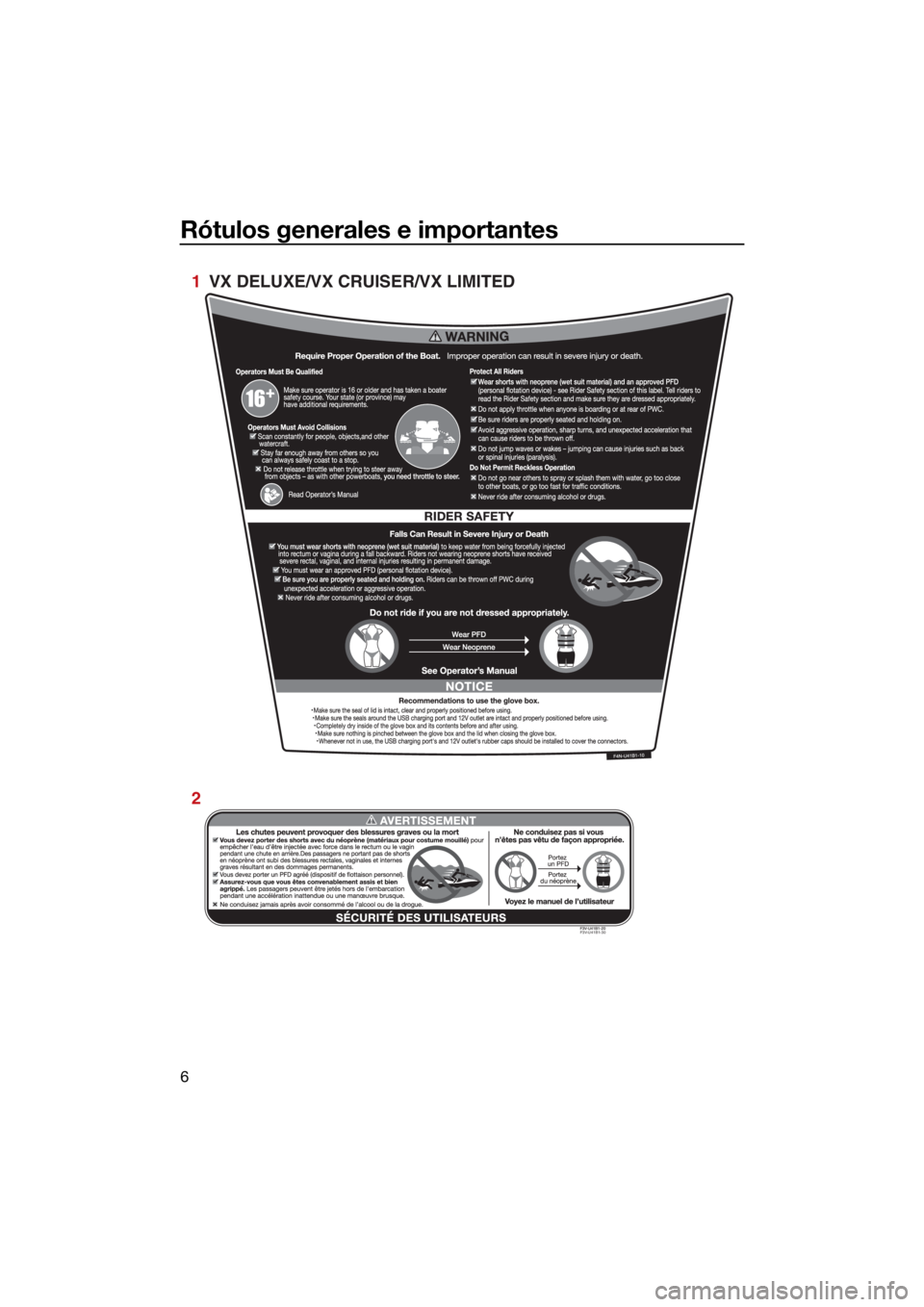

1 VX DELUXE/VX CRUISER/VX LIMITED
2
UF4N71S0.book Page 6 Thursday, August 5, 2021 2:12 PM

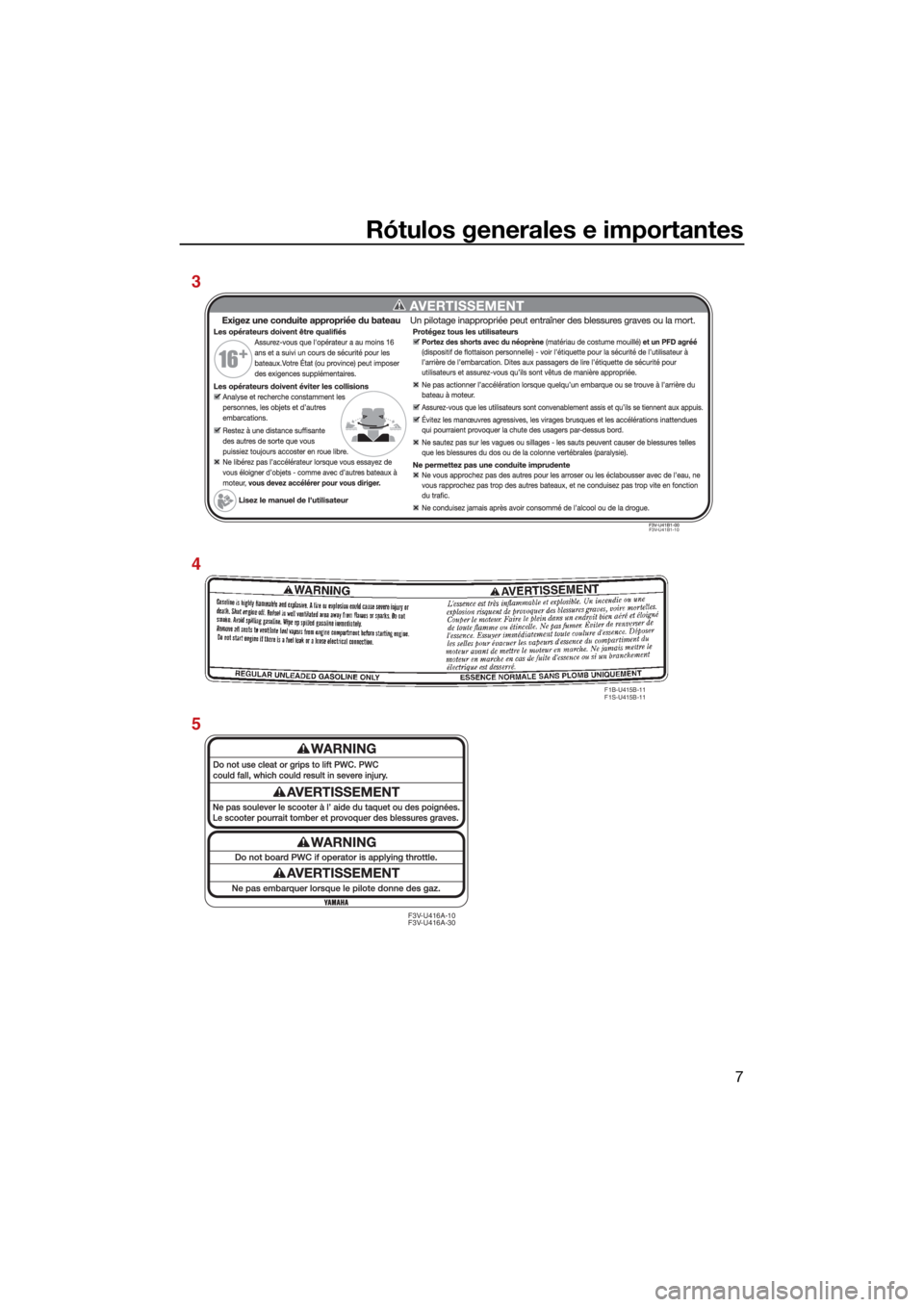

Page 17 of 128
Rótulos generales e importantes
7
F3V-U41B1-10
F1B-U415B-11
F1S-U415B-11
F3V-U416A-10
F3V-U416A-30
3
4
5
UF4N71S0.book Page 7 Thursday, August 5, 2021 2:12 PM
Page 18 of 128
Rótulos generales e importantes
8

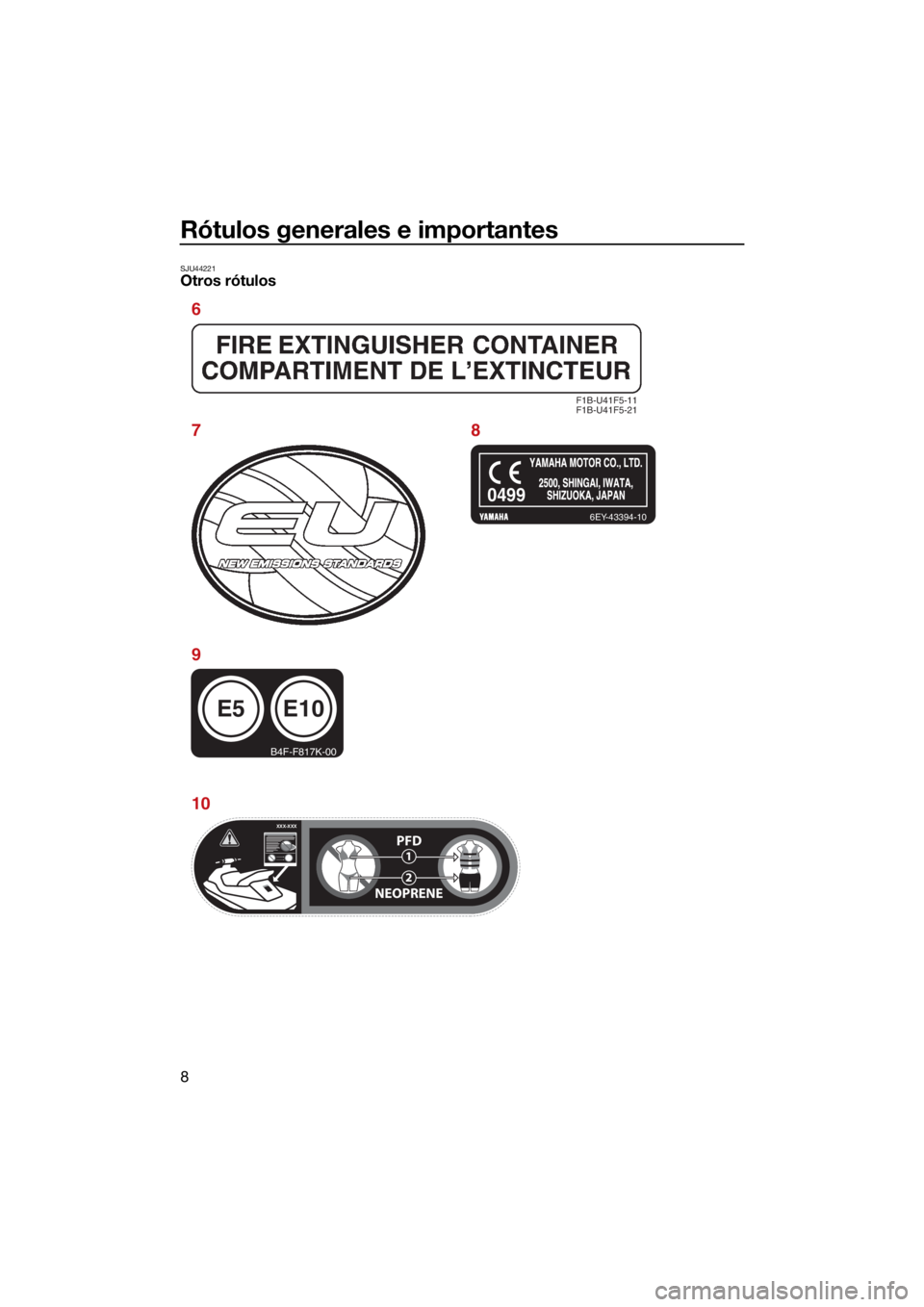

SJU44221Otros rótulos
F1B-U41F5-11
F1B-U41F5-21
6EY-43394-10
E5
B4F-F817K-00
E10
0499
XXX-XXXXXX-XXXXXX-XXX
PFD
NEOPRENE1
2
XXX-XXX
6
78
9
10
UF4N71S0.book Page 8 Thursday, August 5, 2021 2:12 PM
Page 19 of 128
Rótulos generales e importantes
9
VX-C / VX / VX CRUISER
B16-F811S-01
11
UF4N71S0.book Page 9 Thursday, August 5, 2021 2:12 PM
Page 20 of 128
Información relativa a la seguridad
10
SJU30683
La seguridad en la utilización y el gobierno
de esta moto de agua depende de la ob-
servación de las normas de navegación
adecuadas, así como del sentido común,
el buen juicio y la habilidad del piloto. An-
tes de utilizar esta moto de agua, verifique
que su uso esté permitido por las leyes lo-
cales, reglamentos y normas y respete
plenamente todos los requisitos y limita-
ciones impuestos. Todo piloto debe cono-
cer los siguientes requisitos antes de
utilizar la moto de agua.
Antes de utilizar la moto de agua, lea este
manual, la guía práctica de navegación, la
ficha de instrucciones de pilotaje y todos
los rótulos que se encuentran en la moto
de agua. Esta documentación le permitirá
conocer la moto de agua y su funciona-
miento.
No permita que nadie pilote la moto de
agua hasta que también haya leído este
manual, la guía práctica de navegación, la
ficha de instrucciones de pilotaje y todos
los rótulos.
SJU30743
Limitaciones respecto a quién
puede utilizar la moto de agua
Asegúrese de que el piloto tiene al menos
16 años y que ha realizado un curso de se-
guridad para navegantes.
Los menores deben ser supervisados por
adultos.
Esta moto de agua está diseñada para lle-
var al piloto y hasta 2 tripulantes. No sobre-
pase nunca la carga máxima ni permita
embarcar en la moto de agua a más de 3
personas (o 2 personas si está remolcando
a una persona que practica el wakeboar-
ding o el esquí acuático) al mismo tiempo.
No lleve tripulantes a bordo hasta haber
adquirido una práctica y experiencia consi-
derables navegando solo. Pilotar la moto
de agua con tripulantes requiere una ma-
yor habilidad. Tómese el tiempo necesario
para acostumbrarse a las características
de maniobrabilidad de la moto de agua an-
tes de realizar maniobras difíciles. Carga máxima:
240 kg (530 lb)
Carga es el peso total del equipaje, el
piloto y los tripulantes.
