Utilizzo della moto d’acqua
31
HJU40014
Funzioni di navigazione della moto d’acqua
HJU43155Sistema del cambio HWJ01773
Accertarsi che non ci siano ostacoli o
persone dietro al mezzo prima di inseri-
re la retromarcia.
Non toccare la cucchiaia ribaltabile per
l’inversione del flusso mentre si aziona
la leva RiDE poiché ci si potrebbe
schiacciare le dita.
In caso di contemporaneo azionamento
della leva RiDE e della leva dell’accele-
ratore, non rilasciare soltanto la leva Ri-
DE. In caso contrario, la moto d’acqua
potrebbe accelerare più rapidamente
del previsto, con la possibilità che si ve-
rifichi un incidente.
Per invertire il movimento in marcia avanti o in
retromarcia della moto d’acqua, è possibile
usare la leva RiDE e quella dell’acceleratore
soltanto quando il motore è in funzione.
Quando si preme la leva RiDE, la cucchiaia ri-
baltabile per l’inversione del flusso si abbas-
sa e devia il getto d’acqua scaricato
dall’ugello direzionale in modo che la moto
d’acqua operi in retromarcia o in folle. Quan-
do si preme la leva dell’acceleratore, la cuc-
chiaia ribaltabile si solleva e la moto d’acqua
si sposta in marcia avanti.
NOTA
Questo modello è equipaggiato con una
funzione che limita il regime di rotazione del
motore nella retromarcia.
All’avviamento del motore, la cucchiaia ri-
baltabile per l’inversione del flusso si porta
automaticamente in posizione di folle.
Per inserire la retromarcia:
(1) Rilasciare la leva dell’acceleratore.
(2) Stringere la leva RiDE. La cucchiaia ribal-
tabile per l’inversione del flusso si abbas-
sa, il regime motore aumenta, la moto
d’acqua inizia a muoversi in retromarcia
e viene visualizzato l’indicatore senso di
marcia “R” (marcia indietro).
1Leva RiDE
1 Cucchiaia ribaltabile per l’inversione del
flusso
2 Posizione di retromarcia
1
1
2
UF4S71H0.book Page 31 Tuesday, August 3, 2021 9:47 AM
Page 42 of 122
Utilizzo della moto d’acqua
32
Per passare dalla posizione di folle alla
retromarcia:
Rilasciare la leva RiDE. La cucchiaia ribaltabi-
le per l’inversione del flusso torna automati-
camente in posizione di folle e viene
visualizzato l’indicatore senso di marcia “N”
(folle).
NOTA
Nonostante la posizione di folle aiuti ad impe-
dire il movimento della moto d’acqua anche
se il motore è in funzione, è possibile che si
registri un certo movimento.
Per inserire la marcia avanti:
(1) Rilasciare la leva RiDE.
(2) Stringere la leva dell’acceleratore. Lacucchiaia ribaltabile per l’inversione del
flusso si solleva completamente, il regi-
me motore aumenta, la moto d’acqua
inizia a muoversi in marcia avanti e viene
visualizzato l’indicatore senso di marcia
“F” (marcia avanti).
1“R” (posizione di retromarcia)
1 Leva RiDE
14.3V
km/h
RPM
1
1
1 Cucchiaia ribaltabile per l’inversione del
flusso
2 Posizione di folle
1 “N” (posizione di folle)
1
2
14.3V
km/h
RPM
1
UF4S71H0.book Page 32 Tuesday, August 3, 2021 9:47 AM
Page 43 of 122
Utilizzo della moto d’acqua
33
NOTA
Se si preme la leva RiDE con la leva dell’ac-
celeratore premuta, la moto d’acqua rallenta
e, una volta in posizione di arresto, si sposta
in retromarcia.
Per passare dalla posizione di folle alla
marcia avanti:
(1) Rilasciare la leva dell’acceleratore.
(2) Premere leggermente la leva RiDE e rila- sciarla. Viene visualizzato l’indicatore
senso di marcia “N” (folle).
NOTA
Se si tiene premuta la leva RiDE, la cucchiaia
ribaltabile per l’inversione del flusso si porta
in posizione di retromarcia.
1Leva dell’acceleratore
1 Cucchiaia ribaltabile per l’inversione del
flusso
2 Posizione di marcia avanti
1 “F” (posizione di marcia avanti)
1
1
2
14.3V
km/h
RPM
1
1 “N” (posizione di folle)
14.3V
km/h
RPM
1
UF4S71H0.book Page 33 Tuesday, August 3, 2021 9:47 AM
Page 44 of 122
Utilizzo della moto d’acqua
34
HJU40003
Modalità operative della moto d’acqua

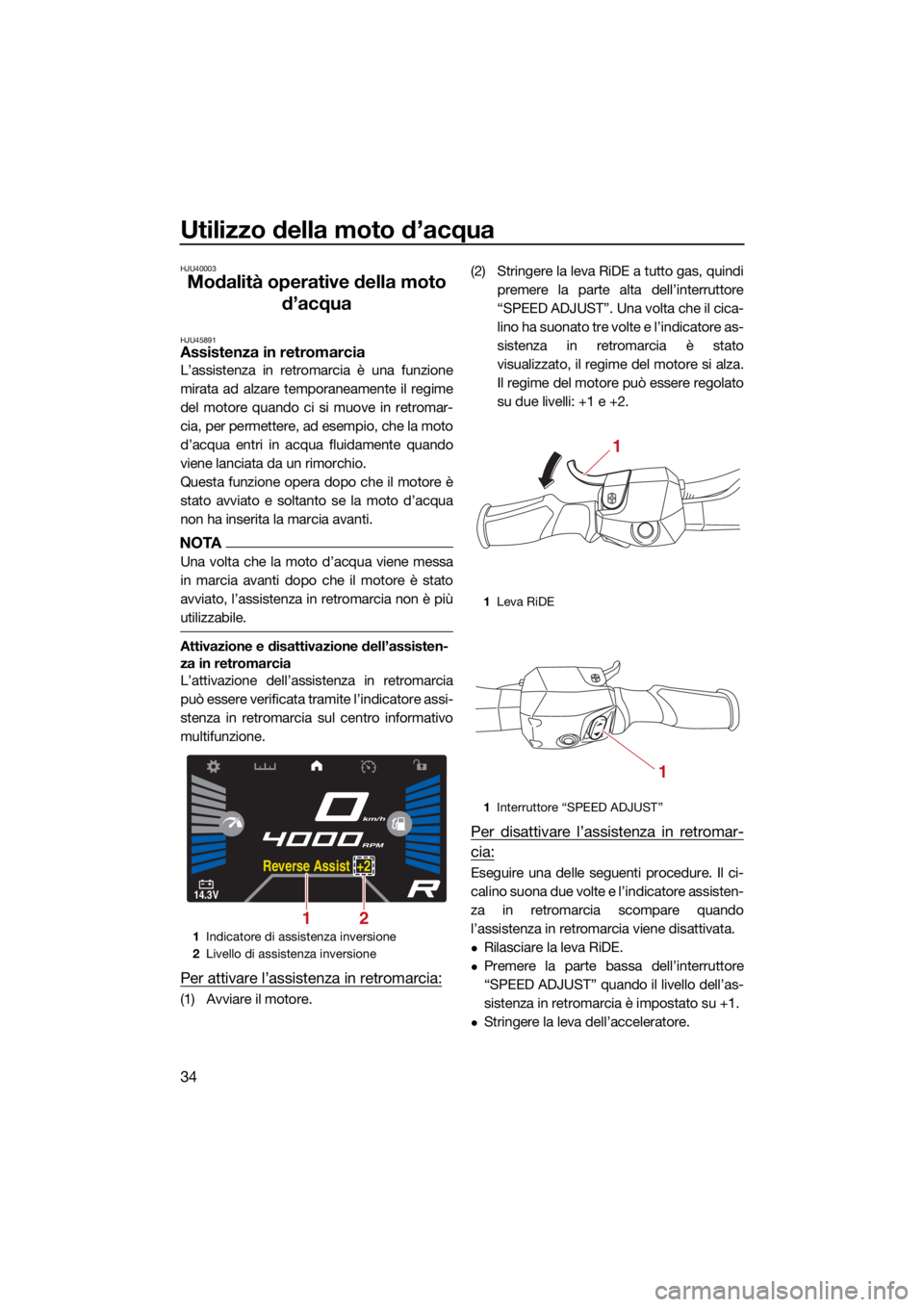

HJU45891Assistenza in retromarcia
L’assistenza in retromarcia è una funzione
mirata ad alzare temporaneamente il regime
del motore quando ci si muove in retromar-
cia, per permettere, ad esempio, che la moto
d’acqua entri in acqua fluidamente quando
viene lanciata da un rimorchio.
Questa funzione opera dopo che il motore è
stato avviato e soltanto se la moto d’acqua
non ha inserita la marcia avanti.
NOTA
Una volta che la moto d’acqua viene messa
in marcia avanti dopo che il motore è stato
avviato, l’assistenza in retromarcia non è più
utilizzabile.
Attivazione e disattivazione dell’assisten-
za in retromarcia
L’attivazione dell’assistenza in retromarcia
può essere verificata tramite l’indicatore assi-
stenza in retromarcia sul centro informativo
multifunzione.
Per attivare l’assistenza in retromarcia:
(1) Avviare il motore. (2) Stringere la leva RiDE a tutto gas, quindi
premere la parte alta dell’interruttore
“SPEED ADJUST”. Una volta che il cica-
lino ha suonato tre volte e l’indicatore as-
sistenza in retromarcia è stato
visualizzato, il regime del motore si alza.
Il regime del motore può essere regolato
su due livelli: +1 e +2.
Per disattivare l’assistenza in retromar-
cia:
Eseguire una delle seguenti procedure. Il ci-
calino suona due volte e l’indicatore assisten-
za in retromarcia scompare quando
l’assistenza in retromarcia viene disattivata.
Rilasciare la leva RiDE.
Premere la parte bassa dell’interruttore
“SPEED ADJUST” quando il livello dell’as-
sistenza in retromarcia è impostato su +1.
Stringere la leva dell’acceleratore.
1 Indicatore di assistenza inversione
2 Livello di assistenza inversione
14.3V
km/h
RPM
Reverse Assist +2
21
1 Leva RiDE
1 Interruttore “SPEED ADJUST”
1
1
UF4S71H0.book Page 34 Tuesday, August 3, 2021 9:47 AM
Page 45 of 122
Utilizzo della moto d’acqua
35

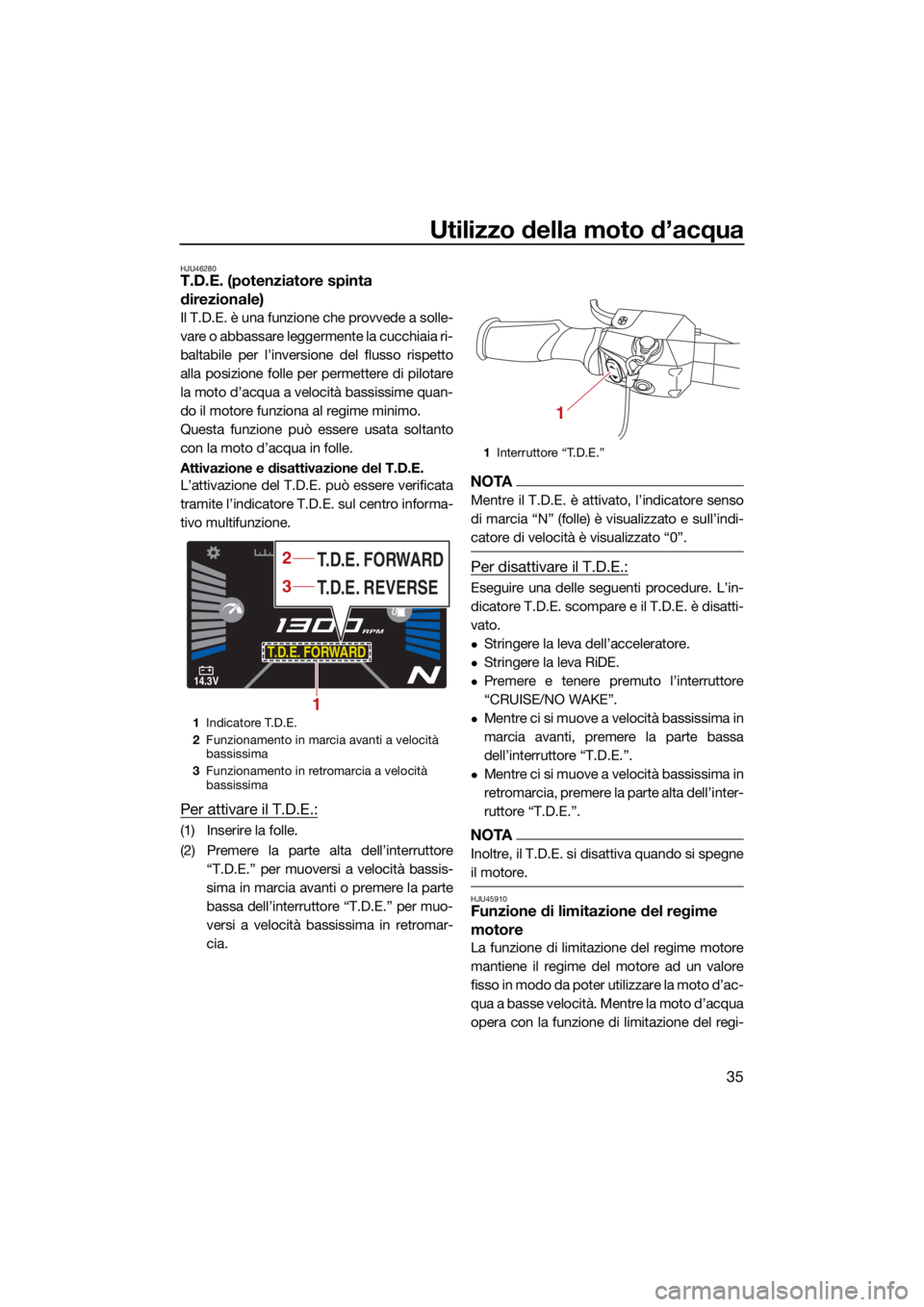

HJU46280T.D.E. (potenziatore spinta
direzionale)
Il T.D.E. è una funzione che provvede a solle-
vare o abbassare leggermente la cucchiaia ri-
baltabile per l’inversione del flusso rispetto
alla posizione folle per permettere di pilotare
la moto d’acqua a velocità bassissime quan-
do il motore funziona al regime minimo.
Questa funzione può essere usata soltanto
con la moto d’acqua in folle.
Attivazione e disattivazione del T.D.E.
L’attivazione del T.D.E. può essere verificata
tramite l’indicatore T.D.E. sul centro informa-
tivo multifunzione.
Per attivare il T.D.E.:
(1) Inserire la folle.
(2) Premere la parte alta dell’interruttore “T.D.E.” per muoversi a velocità bassis-
sima in marcia avanti o premere la parte
bassa dell’interruttore “T.D.E.” per muo-
versi a velocità bassissima in retromar-
cia.
NOTA
Mentre il T.D.E. è attivato, l’indicatore senso
di marcia “N” (folle) è visualizzato e sull’indi-
catore di velocità è visualizzato “0”.
Per disattivare il T.D.E.:
Eseguire una delle seguenti procedure. L’in-
dicatore T.D.E. scompare e il T.D.E. è disatti-
vato.
Stringere la leva dell’acceleratore.
Stringere la leva RiDE.
Premere e tenere premuto l’interruttore
“CRUISE/NO WAKE”.
Mentre ci si muove a velocità bassissima in
marcia avanti, premere la parte bassa
dell’interruttore “T.D.E.”.
Mentre ci si muove a velocità bassissima in
retromarcia, premere la parte alta dell’inter-
ruttore “T.D.E.”.
NOTA
Inoltre, il T.D.E. si disattiva quando si spegne
il motore.
HJU45910Funzione di limitazione del regime
motore
La funzione di limitazione del regime motore
mantiene il regime del motore ad un valore
fisso in modo da poter utilizzare la moto d’ac-
qua a basse velocità. Mentre la moto d’acqua
opera con la funzione di limitazione del regi-
1Indicatore T.D.E.
2 Funzionamento in marcia avanti a velocità
bassissima
3 Funzionamento in retromarcia a velocità
bassissima
14.3V
MPH
RPM
T.D.E. FORWARD
T.D.E. REVERSE T.D.E. FORWARD
1
3
2
1 Interruttore “T.D.E.”
1
UF4S71H0.book Page 35 Tuesday, August 3, 2021 9:47 AM
Page 46 of 122
Utilizzo della moto d’acqua
36

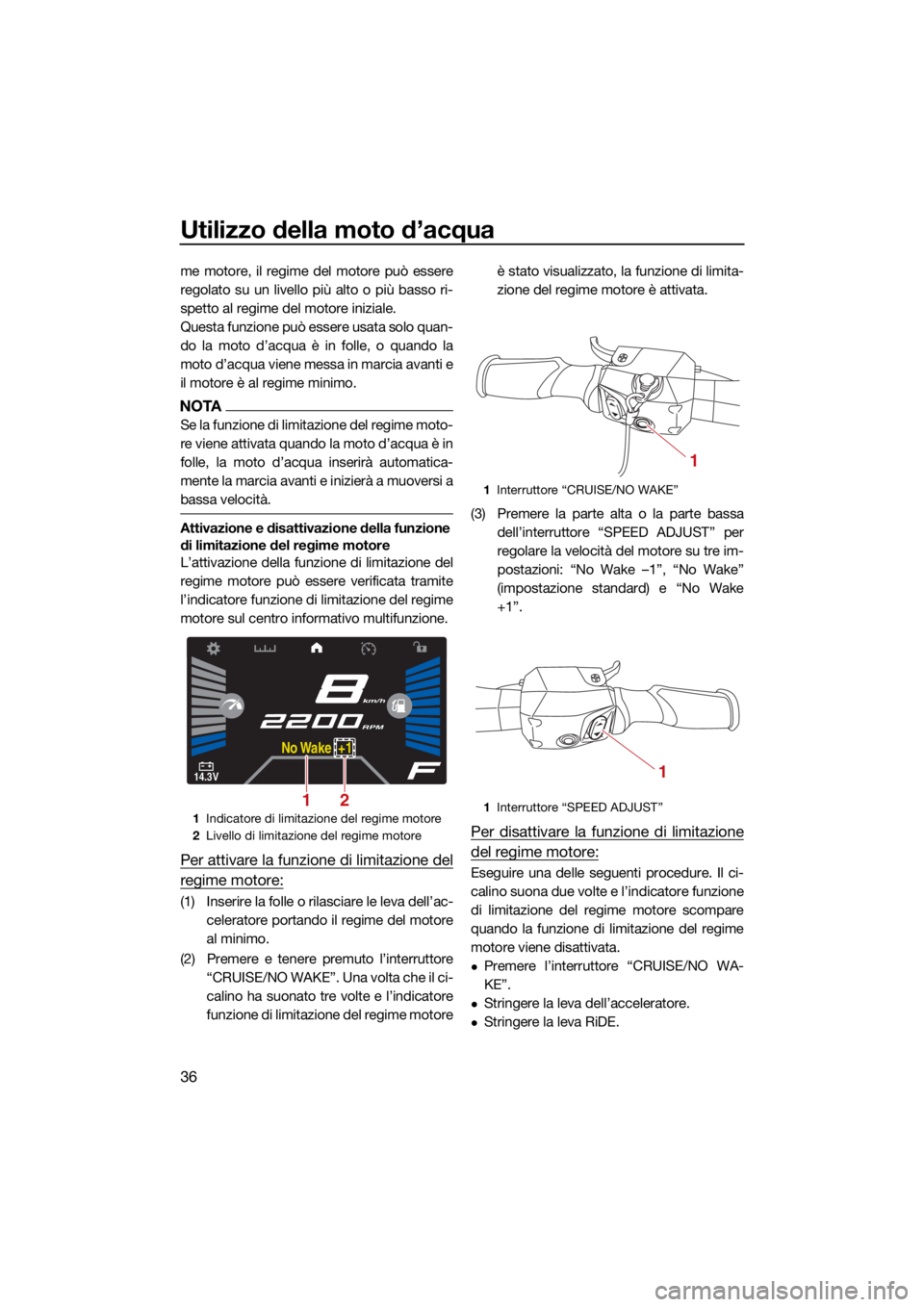

me motore, il regime del motore può essere
regolato su un livello più alto o più basso ri-
spetto al regime del motore iniziale.
Questa funzione può essere usata solo quan-
do la moto d’acqua è in folle, o quando la
moto d’acqua viene messa in marcia avanti e
il motore è al regime minimo.
NOTA
Se la funzione di limitazione del regime moto-
re viene attivata quando la moto d’acqua è in
folle, la moto d’acqua inserirà automatica-
mente la marcia avanti e inizierà a muoversi a
bassa velocità.
Attivazione e disattivazione della funzione
di limitazione del regime motore
L’attivazione della funzione di limitazione del
regime motore può essere verificata tramite
l’indicatore funzione di limitazione del regime
motore sul centro informativo multifunzione.
Per attivare la funzione di limitazione del
regime motore:
(1) Inserire la folle o rilasciare le leva dell’ac- celeratore portando il regime del motore
al minimo.
(2) Premere e tenere premuto l’interruttore “CRUISE/NO WAKE”. Una volta che il ci-
calino ha suonato tre volte e l’indicatore
funzione di limitazione del regime motore è stato visualizzato, la funzione di limita-
zione del regime mo
tore è attivata.
(3) Premere la parte alta o la parte bassa dell’interruttore “SPEED ADJUST” per
regolare la velocità del motore su tre im-
postazioni: “No Wake –1”, “No Wake”
(impostazione standard) e “No Wake
+1”.
Per disattivare la funzione di limitazione
del regime motore:
Eseguire una delle seguenti procedure. Il ci-
calino suona due volte e l’indicatore funzione
di limitazione del regime motore scompare
quando la funzione di limitazione del regime
motore viene disattivata.
Premere l’interruttore “CRUISE/NO WA-
KE”.
Stringere la leva dell’acceleratore.
Stringere la leva RiDE.
1Indicatore di limitazione del regime motore
2 Livello di limitazione del regime motore
14.3V
km/h
RPM
No Wake +1
21
1 Interruttore “CRUISE/NO WAKE”
1 Interruttore “SPEED ADJUST”
1
1
UF4S71H0.book Page 36 Tuesday, August 3, 2021 9:47 AM
Page 47 of 122
Utilizzo della moto d’acqua
37
NOTA
Inoltre, la funzione di limitazione del regime
motore si disattiva quando si spegne il moto-
re.
HJU46340Guida controllata
La guida controllata è una funzione che per-
mette di impostare la velocità massima della
moto d’acqua e l’accelerazione per garantire
un traino stabile.
La velocità massima della moto d’acqua può
essere selezionata tra tre impostazioni e l’ac-
celerazione può essere selezionata tra due
impostazioni.
Attivazione della guida controllata
L’attivazione della guida controllata può es-
sere verificata tramite l’indicatore guida con-
trollata sul centro informativo multifunzione.
Quando la guida controllata è attivata, l’indi-
catore guida controllata risulta di colore gial-
lo.
Per pilotare la moto d’acqua usando la
guida controllata:
(1) Rilasciare le leva dell’acceleratore por-tando il regime del motore al minimo.
(2) Attivare la funzione guida controllata.
(3) Stringere la leva dell’acceleratore. Selezione delle impostazioni della guida
controllata
Le impostazioni della guida controllata relati-
ve alla velocità massima della moto d’acqua
e all’accelerazione vengono salvate. Inoltre,
l’attivazione e le impostazioni della guida
controllata possono essere bloccate onde
prevenire che altri possano cambiarle.
Quando la guida controllata è bloccata, biso-
gna inserire un PIN per poter accedere allo
schermo della guida controllata.
Per selezionare le impostazioni della gui-
da controllata relative alla velocità mas-
sima della moto d’acqua e
all’accelerazione:
(1) Selezionare “Speed/Acceleration”.
(2) Selezionare l’impostazione della velocità
massima della moto d’acqua sotto a
“Speed” e l’impostazione dell’accelera-
zione sotto a “Accel.”.
(3) Selezionare il tasto “Save” per completa- re le impostazioni e tornare alla scherma-
ta precedente.
Blocco della guida controllata
È possibile bloccare la guida controllata.
Per bloccare la guida controllata:
(1) Selezionare “Lock”.

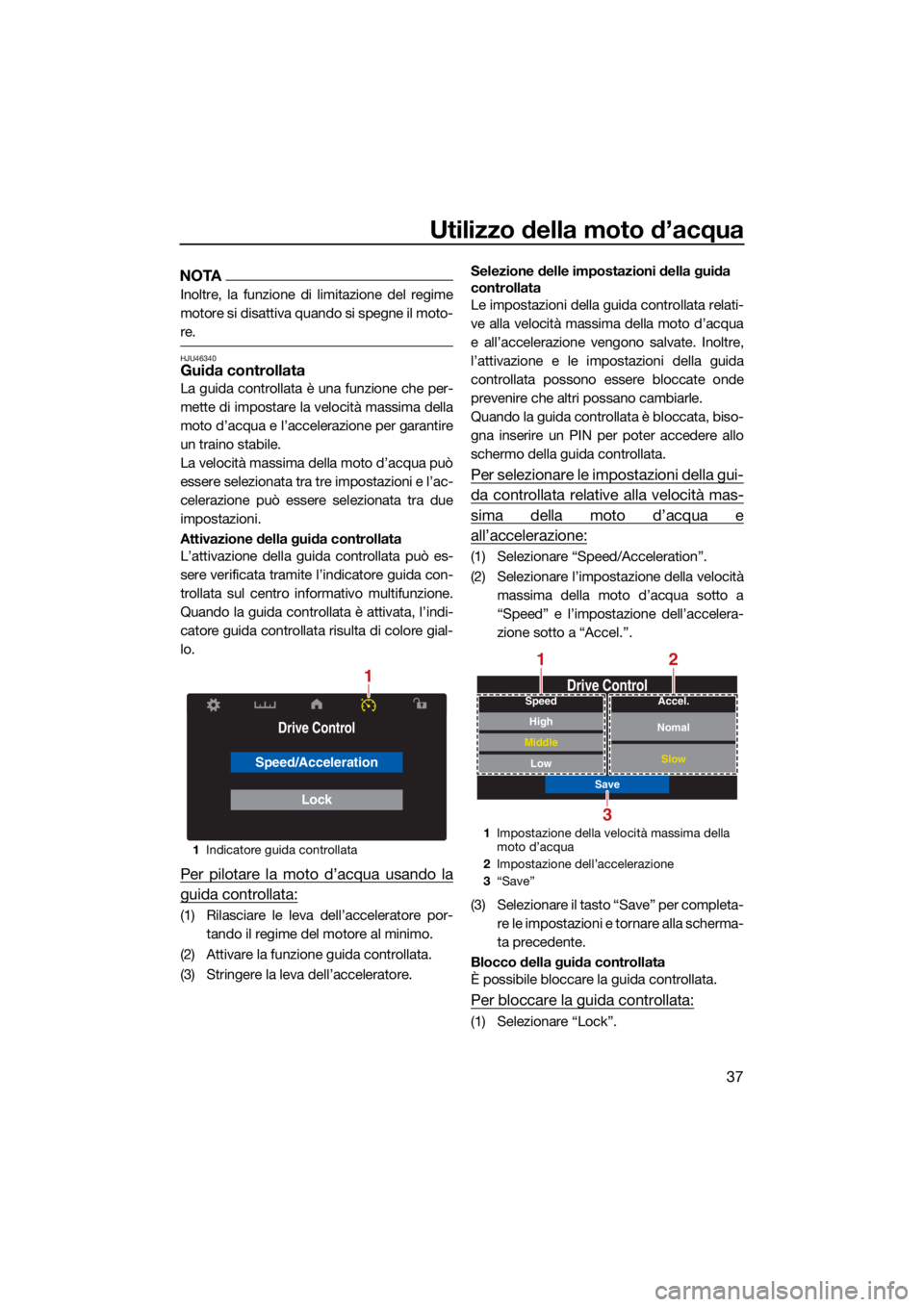

1 Indicatore guida controllata
Drive Control
Speed/Acceleration
Lock
1
1Impostazione della velocità massima della
moto d’acqua
2 Impostazione dell’accelerazione
3 “Save”
Drive Control
Save
Low
Middle
High
SpeedNomal
Slow
Accel.
2
3
1
UF4S71H0.book Page 37 Tuesday, August 3, 2021 9:47 AM
Page 48 of 122
Utilizzo della moto d’acqua
38
(2) Digitare le cifre del PIN a 4 cifre, quindipremere il tasto “OK” del controllo tou-
chpad.
Per sbloccare la guida controllata:
(1) Selezionare l’indicatore della guida con-trollata.
(2) Digitare le cifre del PIN a 4 cifre, quindi premere il tasto “OK” del controllo tou-
chpad.
(3) Selezionare “Lock”.
HJU45930Regolatore automatico di velocità
Il regolatore automatico di velocità è una fun-
zione per mantenere la velocità desiderata
entro una gamma fissa durante l’utilizzo della
moto d’acqua. Una volta attivato il regolatore
automatico di velocità, il regime motore im-
postato può essere alzato o abbassato. Tut-
tavia, la possibilità di modificare
l’impostazione del regolatore automatico di
velocità è limitata a cinque livelli al di sopra o
al di sotto dell’impostazione iniziale.
NOTA
Il regolatore automatico di velocità può esse-
re programmato esclusivamente a dei regimi
compresi tra 3000 e 7000 giri/min. circa.
Attivazione e disattivazione del regolatore
automatico di velocità
L’attivazione del regolatore automatico di ve-
locità può essere verificata tramite l’indicato- re regolatore automatico di velocità sul
centro informativo multifunzione.
Per attivare il regolatore automatico di
velocità:
(1) Agire sulla leva dell’acceleratore fino a
raggiungere la velocità desiderata.
(2) Quando il regime mo tore raggiunge il va-
lore desiderato, premere l’interruttore
“CRUISE/NO WAKE”. Una volta che il ci-
calino ha suonato tre volte e l’indicatore
regolatore automatico di velocità è stato
visualizzato, il regolatore automatico di
velocità è attivato.
(3) Quando il regolatore automatico di velo- cità è attivato, stringere la leva dell’acce-
leratore per tenerla in una posizione
corrispondente ad una velocità superiore
a quella impostata.

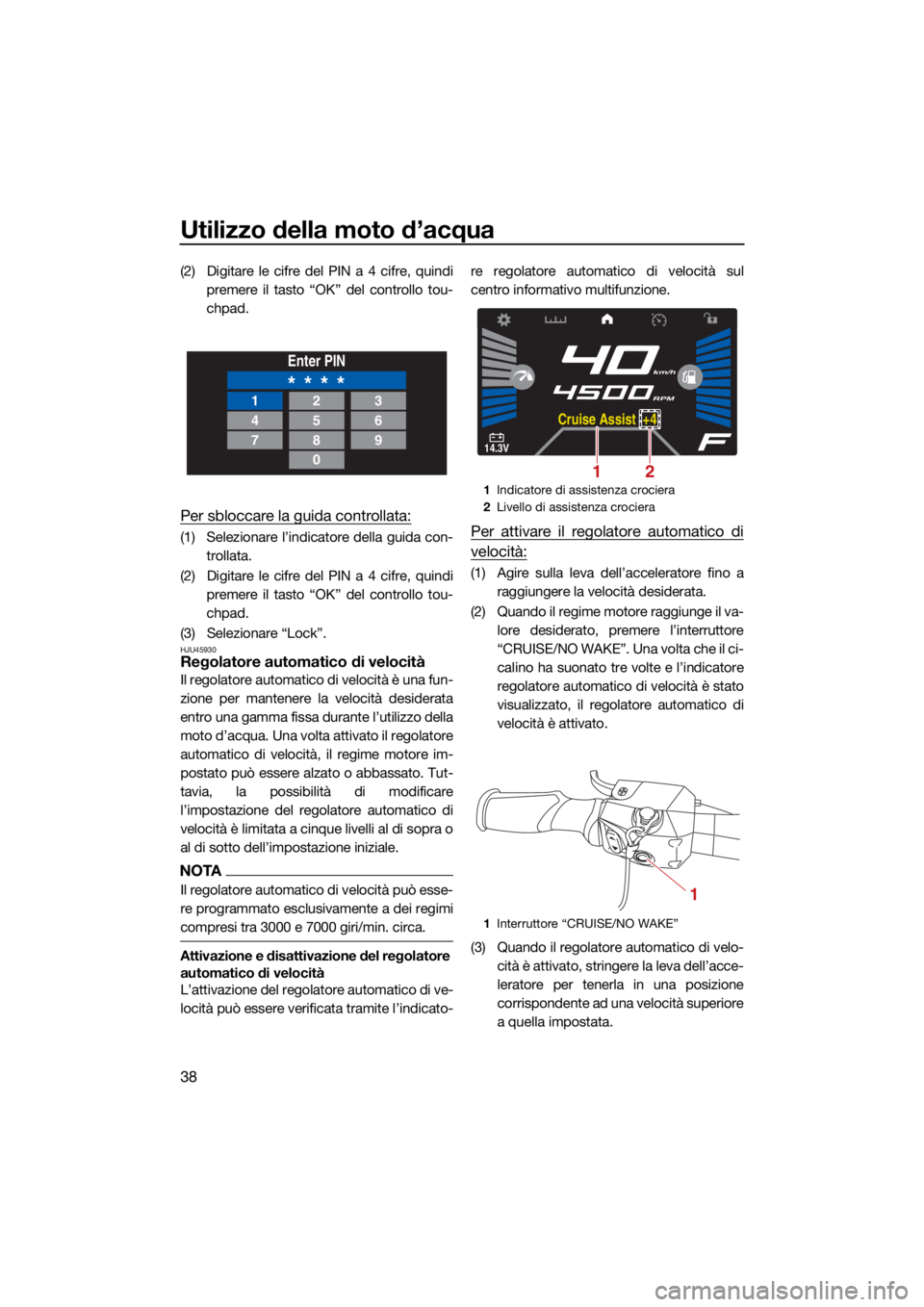

Enter PIN
* * * *123
456
789
0
1Indicatore di assistenza crociera
2 Livello di assistenza crociera
1 Interruttore “CRUISE/NO WAKE”
14.3V
RPM
Cruise Assist +4
km/h
21
1
UF4S71H0.book Page 38 Tuesday, August 3, 2021 9:47 AM
Page 49 of 122
Utilizzo della moto d’acqua
39
NOTA
Controllare il centro informativo multifunzione
per assicurarsi che il regolatore automatico di
velocità sia attivato, prima di stringere la leva
dell’acceleratore a tutto gas. Se il regolatore
automatico di velocità non è attivato, il moto-
re risponde normalmente all’acceleratore.
(4) Una volta attivato il regolatore automati-co di velocità, premere la parte alta
dell’interruttore “SPEED ADJUST” per
alzare il regime motore impostato o la
parte bassa dell’interruttore “SPEED
ADJUST” per abbassare il regime moto-
re impostato. Il regime del motore può
essere variato entro l’intervallo dei livelli
del regolatore automatico di velocità che
va da –5 a +5.
NOTA
Considerando che il regolatore automatico di
velocità può essere programmato esclusiva-
mente tra regimi del motore compresi tra
3000 giri/min. circa e 7000 giri/min. circa, il li-
vello del regolatore automatico di velocità
non può essere regolato su un regime del
motore che è fuori da questo intervallo.
Per disattivare il regolatore automatico di
velocità:
Rilasciare la leva dell’acceleratore una volta
superata la posizione corrispondente alla ve-
locità impostata. Il cicalino suona due volte e
l’indicatore regolatore automatico di velocità
scompare quando il regolatore automatico di
velocità viene disattivato.

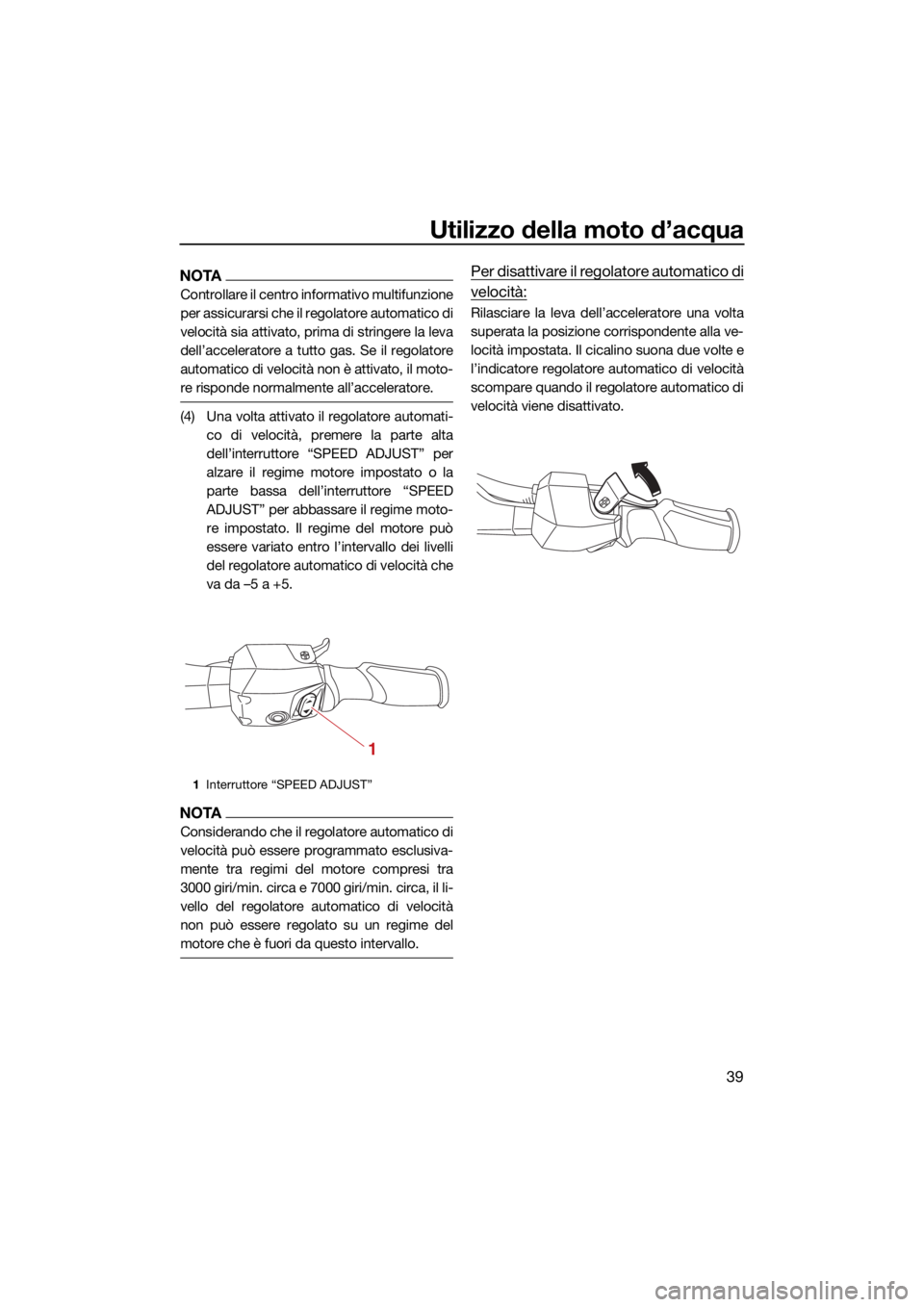

1Interruttore “SPEED ADJUST”
1
UF4S71H0.book Page 39 Tuesday, August 3, 2021 9:47 AM
Page 50 of 122
Utilizzo della strumentazione
40
HJU45941
Centro informativo multifunzione
Il centro informativo multifunzione visualizza
varie informazioni della moto d’acqua.
Il centro informativo multifunzione consente
di attivare o disattivare le varie funzioni o di
modificare le impostazioni utilizzando il d-
pad del controllo touchpad.
Inoltre, la lingua e le unità di misura del di-
splay visualizzate possono essere cambiate.
(Vedere pagina 43 per le informazioni sul
cambio della lingua e delle unità di misura del
display.) Nelle illustrazioni contenute in que-
sto manuale, viene usato l’Inglese come lin-
gua e le unità US come unità di misura del
display.
Accensione del centro informativo multi-
funzione
Quando si preme l’interruttore di avviamen-
to/spegnimento motore, il centro informativo
multifunzione si accende. Dopo alcuni se-
condi in cui compare il logo, si visualizza lo
schermo iniziale.
NOTA
Il centro informativo multifunzione si accende
anche premendo brevemente l’interruttore di
avviamento/spegnimento motore.
Spegnimento del centro informativo multi-
funzione
Il centro informativo multifunzione si spegne-
rà se non riceve nessun segnale operativo
entro 25 secondi dall’arresto del motore o
quando sono trascorsi 3 minuti dall’arresto
del motore.
NOTA
Dopo che sono trascorsi 3 minuti dall’arresto
del motore, il centro informativo multifunzio-
ne si spegne anche se ha ricevuto un segnale
operativo.
HJU45951Tasti funzionali
Questo modello è dotato di un controllo tou-
chpad per l’uso del centro informativo multi-
funzione.
D-pad
Utilizzare il d-pad per passare da uno scher-
mo all’altro o selezionarli per ciascuna voce.
Premendo la parte destra del d-pad dallo
schermo iniziale, il centro informativo multi-
funzione passa da uno schermo all’altro nel
seguente ordine.
Schermo iniziale → Schermo guida controlla-
ta → Schermo blocco motore → Schermo
impostazioni → Schermo informazioni →
Schermo iniziale
Tasto “BACK”
Premere questo tasto per tornare allo scher-
mo precedente.
Tenere premuti contemporaneamente il tasto
“BACK” e il tasto “OK” per visualizzare lo
schermo iniziale.
Tasto “OK”
Premere questo tasto per selezionare la voce
evidenziata.
NOTA
Premere questo tasto per far tacere il cicalino
quando è attivata una spia di allarme.
1 D-pad
2 Ta s t o “ B A C K ”
3 Ta s t o “ O K ”
1
23
UF4S71H0.book Page 40 Tuesday, August 3, 2021 9:47 AM
