Controlli prima dell’utilizzo
71
HJU45351Controllo del sistema antifurto Yamaha
Accertarsi che il sistema antifurto Yamaha
funzioni correttamente. (Per le procedure di
impostazione del sistema antifurto Yamaha,
vedere pagina 26.)

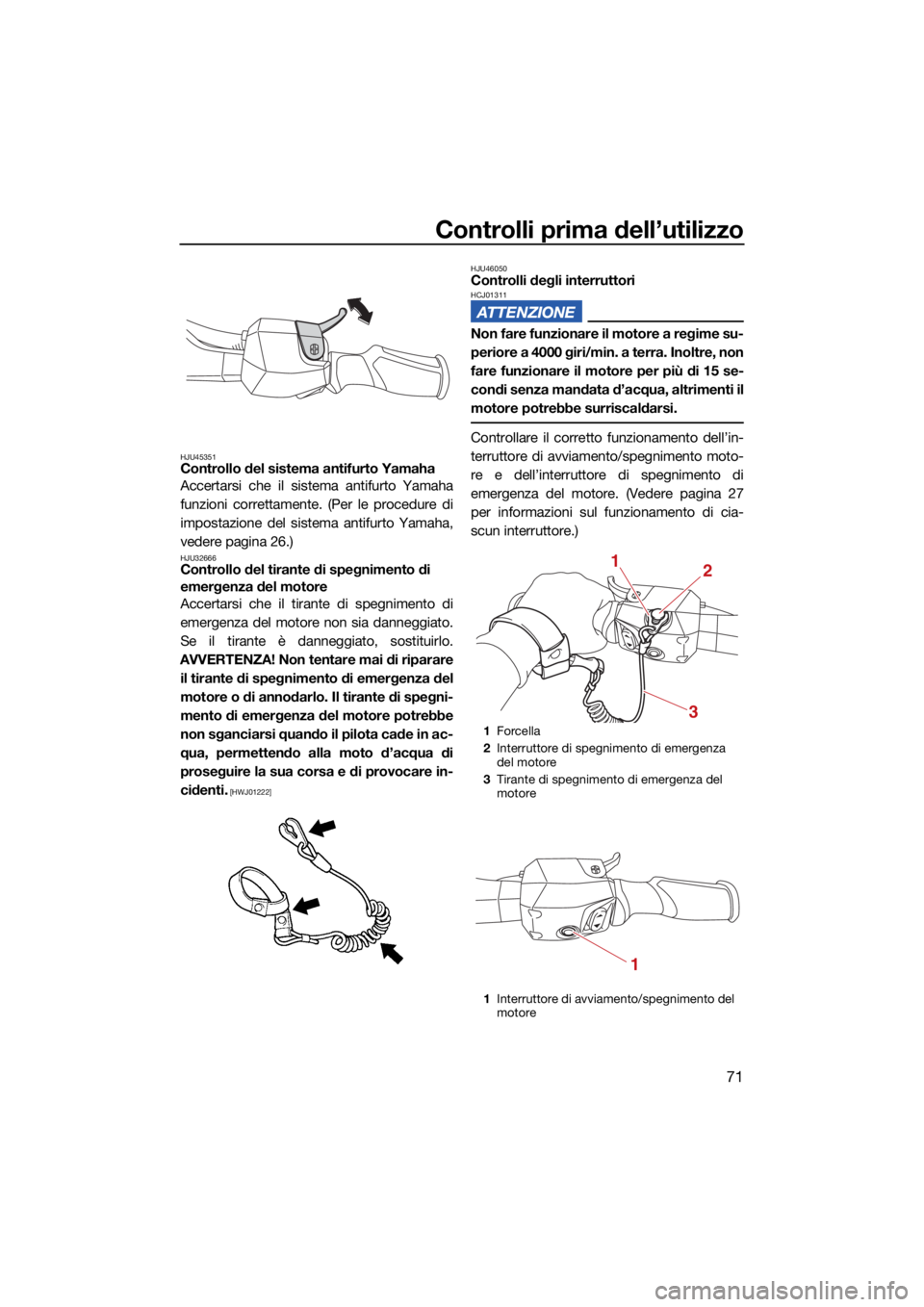

HJU32666Controllo del tirante di spegnimento di
emergenza del motore
Accertarsi che il tirante di spegnimento di
emergenza del motore non sia danneggiato.
Se il tirante è danneggiato, sostituirlo.
AVVERTENZA! Non tentare mai di riparare il tirante di spegnimento di emergenza del
motore o di annodarlo. Il tirante di spegni-
mento di emergenza del motore potrebbe
non sganciarsi quando il pilota cade in ac-
qua, permettendo alla moto d’acqua di
proseguire la sua corsa e di provocare in-
cidenti.
[HWJ01222] HJU46050
Controlli degli interruttoriHCJ01311
Non fare funzionare il motore a regime su-
periore a 4000 giri/min. a terra. Inoltre, non
fare funzionare il motore per più di 15 se-
condi senza mandata d’acqua, altrimenti il
motore potrebbe surriscaldarsi.
Controllare il corretto funzionamento dell’in-
terruttore di avviamento/spegnimento moto-
re e dell’interruttore di spegnimento di
emergenza del motore. (Vedere pagina 27
per informazioni sul funzionamento di cia-
scun interruttore.)
1
Forcella
2 Interruttore di spegnimento di emergenza
del motore
3 Tirante di spegnimento di emergenza del
motore
1 Interruttore di avviamento/spegnimento del
motore
12
3
1
UF4S71H0.book Page 71 Tuesday, August 3, 2021 9:47 AM
Page 82 of 122

Controlli prima dell’utilizzo
72
Per controllare il funzionamento degli in-
terruttori:
(1) Se il sistema antifurto Yamaha è in mo-dalità di blocco, selezionare la modalità
di sblocco. (Per le procedure di imposta-
zione del sistema antifurto Yamaha, ve-
dere pagina 26.)
(2) Premere l’interruttore di avviamen- to/spegnimento motore per accertarsi
che il motore si avvii.
(3) Non appena il motore inizia a funzionare, premere l’interruttore di avviamen-
to/spegnimento motore e accertarsi che
il motore si spenga immediatamente.
(4) Riavviare il motore e poi tirare il tirante di spegnimento di emergenza del motore
per sfilare la forcella dall’interruttore di
spegnimento di emergenza del motore e
accertarsi che il motore si spenga imme-
diatamente.
HJU40102Controlli dei gavoni e cassettini portaog-
getti
Accertarsi che i gavoni e i cassettini portaog-
getti non siano danneggiati e che non ci siano
depositi di acqua. (Vedere pagina 53 per le in-
formazioni su gavoni e cassettini portaogget-
ti.)
HJU43800Controlli del supporto dell’estintore, del
coperchio e della cinghia
Accertarsi che il supporto dell’estintore, il co-
perchio e la cinghia non siano danneggiati e
che l’estintore sia trattenuto saldamente in
posizione dalla cinghia. (Vedere pagina 56
per informazioni sul supporto dell’estintore,
sul coperchio e sulla cinghia.)
HJU32544Controllo dell’estintore
Verificare che ci sia un estintore carico a bor-
do. Per controllare l’estintore, vedere le istruzioni
fornite dal produttore dell’estintore. Tenere
sempre l’estintore fissato nel supporto con il
suo coperchio in posizione.
Portare sempre un estintore a bordo. L’estin-
tore non fa parte dell’equipaggiamento stan-
dard di questa moto d’acqua. Se non ne se
ne possiede uno, contattare un concessiona-
rio Yamaha o un rivenditore di estintori per
acquistarne uno che sia conforme alle speci-
fiche.
HJU40122Controllo delle dotazioni di sicurezza
Controllare che le dotazioni di sicurezza con-
formi alle normative vigenti siano a bordo.
HJU32353Controllo dello scafo e del ponte
Controllare se lo scafo e il ponte sono dan-
neggiati o presentano altri problemi.
HJU32657Controlli della presa d’acqua dell’idroget-
to
Accertarsi che la presa d’acqua dell’idrogetto
non sia danneggiata oppure ostruita da alghe
o detriti. Se l’aspirazione dell’acqua è intasa-
ta, pulirla. (Vedere pagina 104 per informazio-
ni sulla presa d’acqua dell’idrogetto.)
HJU43221Controllo dell’ugello direzionale dell’idro-
getto e della cucchiaia ribaltabile per l’in-
versione del flusso
Controllare che l’ugello direzionale dell’idro-
getto e la cucchiaia ribaltabile per l’inversione
UF4S71H0.book Page 72 Tuesday, August 3, 2021 9:47 AM
Page 83 of 122

Controlli prima dell’utilizzo
73
del flusso non siano danneggiati e non pre-
sentino altri problemi.

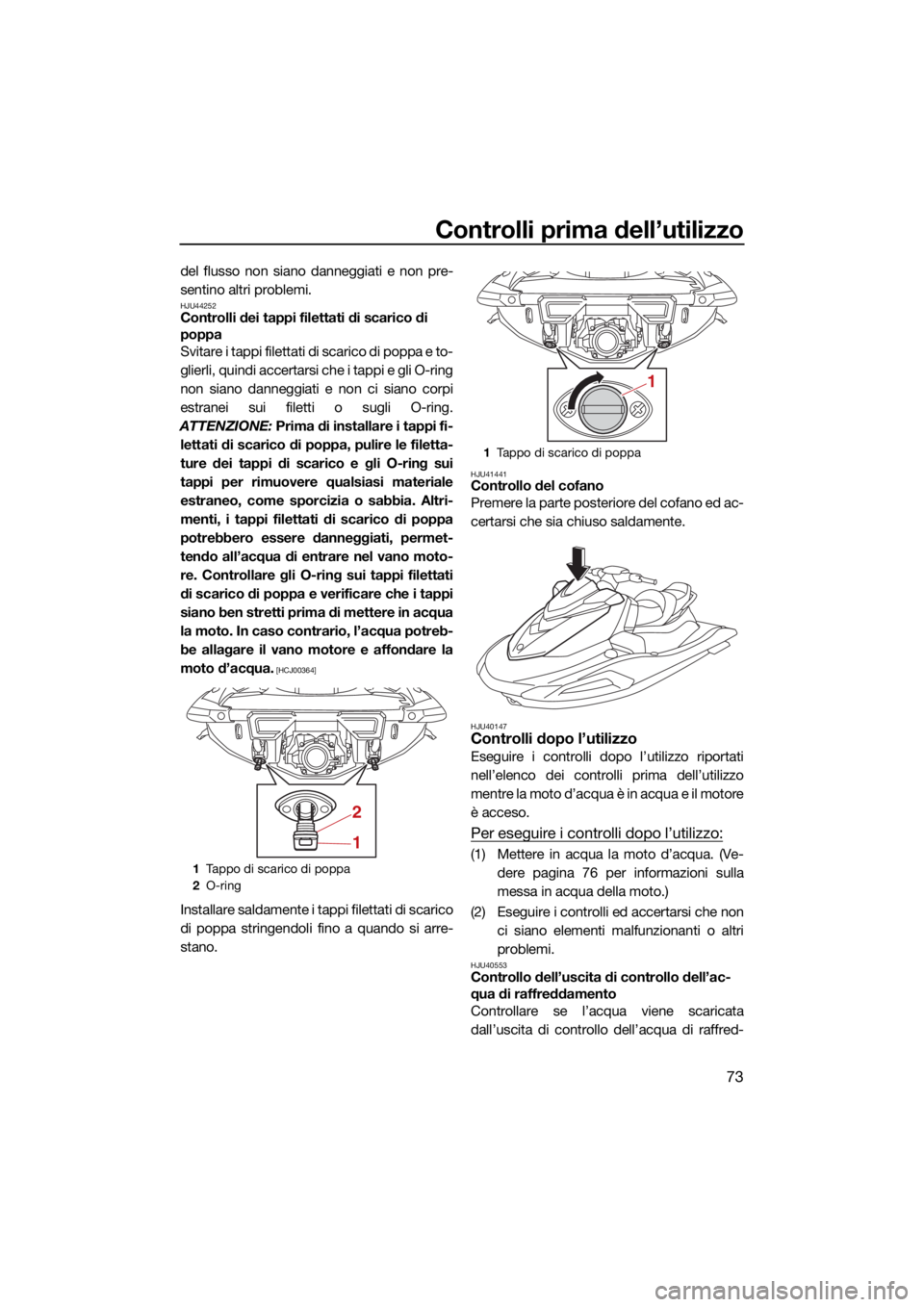

HJU44252Controlli dei tappi filettati di scarico di
poppa
Svitare i tappi filettati di scarico di poppa e to-
glierli, quindi accertarsi che i tappi e gli O-ring
non siano danneggiati e non ci siano corpi
estranei sui filetti o sugli O-ring.
ATTENZIONE: Prima di installare i tappi fi-
lettati di scarico di poppa, pulire le filetta-
ture dei tappi di scarico e gli O-ring sui
tappi per rimuovere qualsiasi materiale
estraneo, come sporcizia o sabbia. Altri-
menti, i tappi filettati di scarico di poppa
potrebbero essere danneggiati, permet-
tendo all’acqua di entrare nel vano moto-
re. Controllare gli O-ring sui tappi filettati
di scarico di poppa e verificare che i tappi
siano ben stretti prima di mettere in acqua
la moto. In caso contrario, l’acqua potreb-
be allagare il vano motore e affondare la
moto d’acqua.
[HCJ00364]
Installare saldamente i tappi filettati di scarico
di poppa stringendoli fino a quando si arre-
stano.
HJU41441Controllo del cofano
Premere la parte posteriore del cofano ed ac-
certarsi che sia chiuso saldamente.
HJU40147Controlli dopo l’utilizzo
Eseguire i controlli dopo l’utilizzo riportati
nell’elenco dei controlli prima dell’utilizzo
mentre la moto d’acqua è in acqua e il motore
è acceso.
Per eseguire i controlli dopo l’utilizzo:
(1) Mettere in acqua la moto d’acqua. (Ve- dere pagina 76 per informazioni sulla
messa in acqua della moto.)
(2) Eseguire i controlli ed accertarsi che non ci siano elementi malfunzionanti o altri
problemi.
HJU40553Controllo dell’uscita di controllo dell’ac-
qua di raffreddamento
Controllare se l’acqua viene scaricata
dall’uscita di controllo dell’acqua di raffred-
1Tappo di scarico di poppa
2 O-ring
2
1
1Tappo di scarico di poppa
1
UF4S71H0.book Page 73 Tuesday, August 3, 2021 9:47 AM
Page 84 of 122

Controlli prima dell’utilizzo
74
damento mentre il motore è in funzione. (Ve-
dere pagina 29 per informazioni sull’uscita di
controllo dell’acqua di raffreddamento.)
HJU45260Controllo centro informativo multifunzio-
ne
Accertarsi che il centro informativo multifun-
zione funzioni correttamente. (Vedere pagina
40 per informazioni sul funzionamento corret-
to del centro informativo multifunzione.)

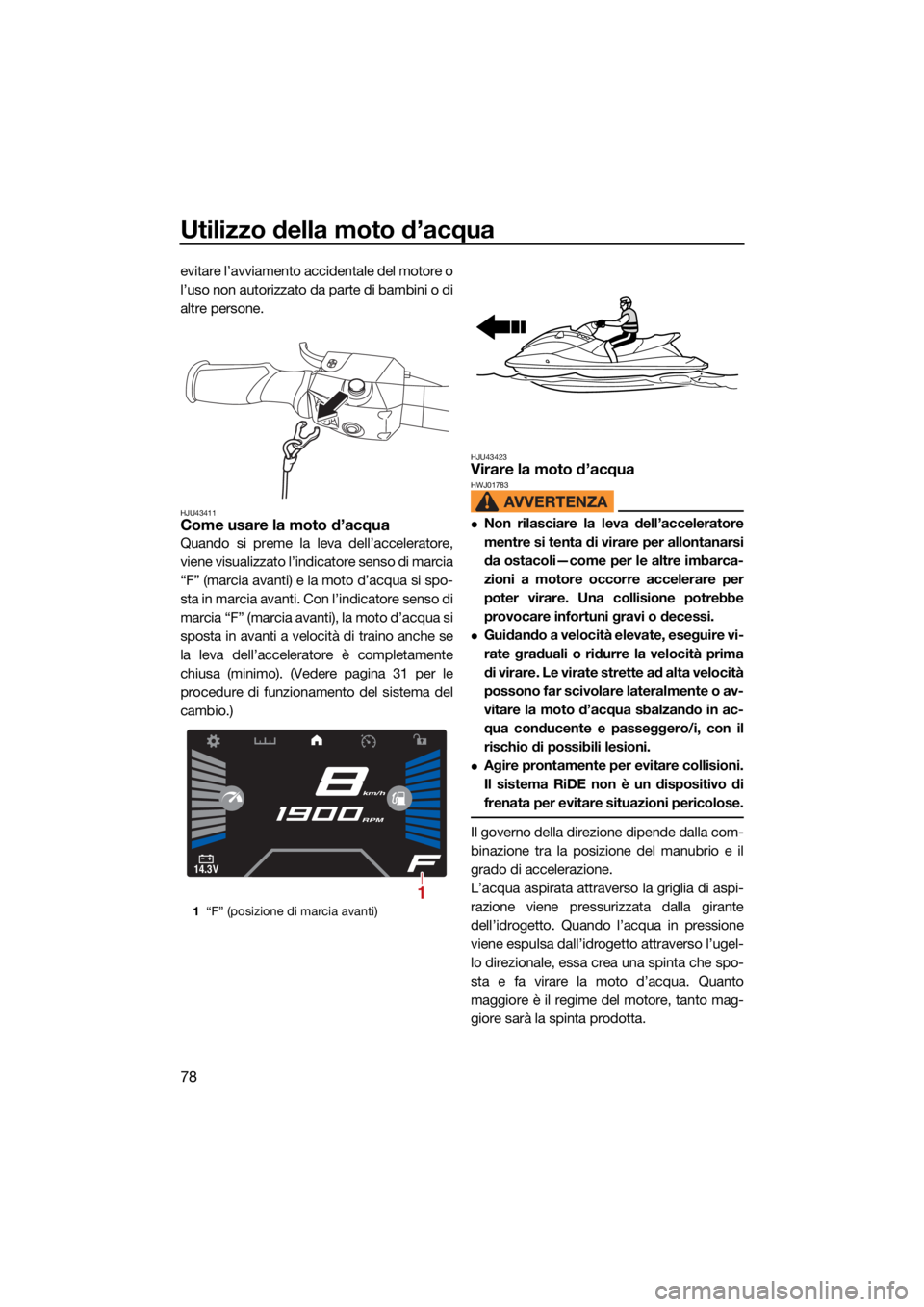

HJU43393Controllo del sistema del cambio
Azionare la leva dell’acceleratore e la leva
RiDE e controllare che la moto d’acqua si
muova o non si muova in conformità all’indi-
cazione visualizzata dall’indicatore senso di
marcia. (Vedere la pagina 31 per le procedure
di funzionamento del sistema del cambio.)
AVVERTENZA! Per evitare collisioni, utiliz- zare il mezzo a velocità sicure, e mantene-
re una distanza adeguata dalle persone,
dagli ostacoli e dalle altre moto d’acqua.
[HWJ01860] HJU40172
Controllo del regime minimo motore
Avviare il motore e farlo scaldare. Utilizzare il
contagiri nel centro informativo multifunzione
per accertarsi che il regime minimo del moto-
re non sia eccessivamente superiore o infe-
riore all’intervallo specificato.
1
Indicatore senso di marcia
2 “F” (posizione di marcia avanti)
3 “N” (posizione di folle)
4 “R” (posizione di retromarcia)
Regime minimo motore:
1300 ±100 giri/min.
14.3V
km/h
RPM
1
2
3
4
UF4S71H0.book Page 74 Tuesday, August 3, 2021 9:47 AM
Page 85 of 122

Utilizzo della moto d’acqua
75
HJU32905
Funzionamento della moto d’acqua
HWJ00512
Prima di utilizzare la moto d’acqua, pren-
dere confidenza con tutti i comandi. Con-
sultare un rivenditore Yamaha per
qualsiasi comando o funzione poco chiari.
La mancata comprensione del funziona-
mento dei comandi potrebbe causare un
incidente.
HJU32965Imparare a conoscere la moto
d’acqua
L’uso della vostra moto d’acqua richiede una
certa abilità che si acquisisce solo dopo un
determinato periodo di utilizzo. Prima di az-
zardare manovre più complesse, dedicare il
tempo necessario all’apprendimento delle
tecniche di base.
L’uso della moto d’acqua può risultare un’at-
tività molto piacevole, in grado di offrirvi ore e
ore di divertimento. Tuttavia è essenziale ac-
quisire dimestichezza con il funzionamento
del mezzo, al fine di acquisire il grado di abi-
lità necessario per utilizzarlo in sicurezza.
Prima di utilizzare questa moto d’acqua, leg-
gere questo Manuale del proprietario/condu-
cente, la Guida con consigli pratici per il
conducente, la Scheda con istruzioni per il
conducente e tutte le etichette sulla moto
d’acqua. Prestare particolare attenzione alle
informazioni che riguardano la sicurezza a
partire da pagina 9. Queste letture vi forniran-
no informazioni utili sulla moto d’acqua ed il
suo funzionamento.
Ricordare: Questa moto d’acqua è progetta-
ta per trasportare il conducente ed un massi-
mo di 2 passeggeri. Non superare mai il limite
massimo di carico e non permettere che più di 3 persone (o 2 persone se si traina uno wa-
keboarder o uno sciatore) salgano contem-
poraneamente sulla moto d’acqua.
HJU33006Imparare ad usare la moto d’acqua
Prima di usare la moto d’acqua, eseguire
sempre i controlli prima dell’utilizzo elencati a
pagina 66. Il breve tempo dedicato a control-
lare la moto d’acqua vi sarà ripagato da una
maggiore sicurezza ed affidabilità.
Controllare le disposizioni di legge locali pri-
ma di usare la moto d’acqua.
Utilizzare il mezzo prud
entemente, a velocità
sicure, e mantenere una distanza adeguata
dalle persone, dagli ostacoli e dalle altre moto
d’acqua. Per imparare, scegliere una zona
spaziosa dove la visibilità sia buona ed il traf-
fico di natanti sia limitato.

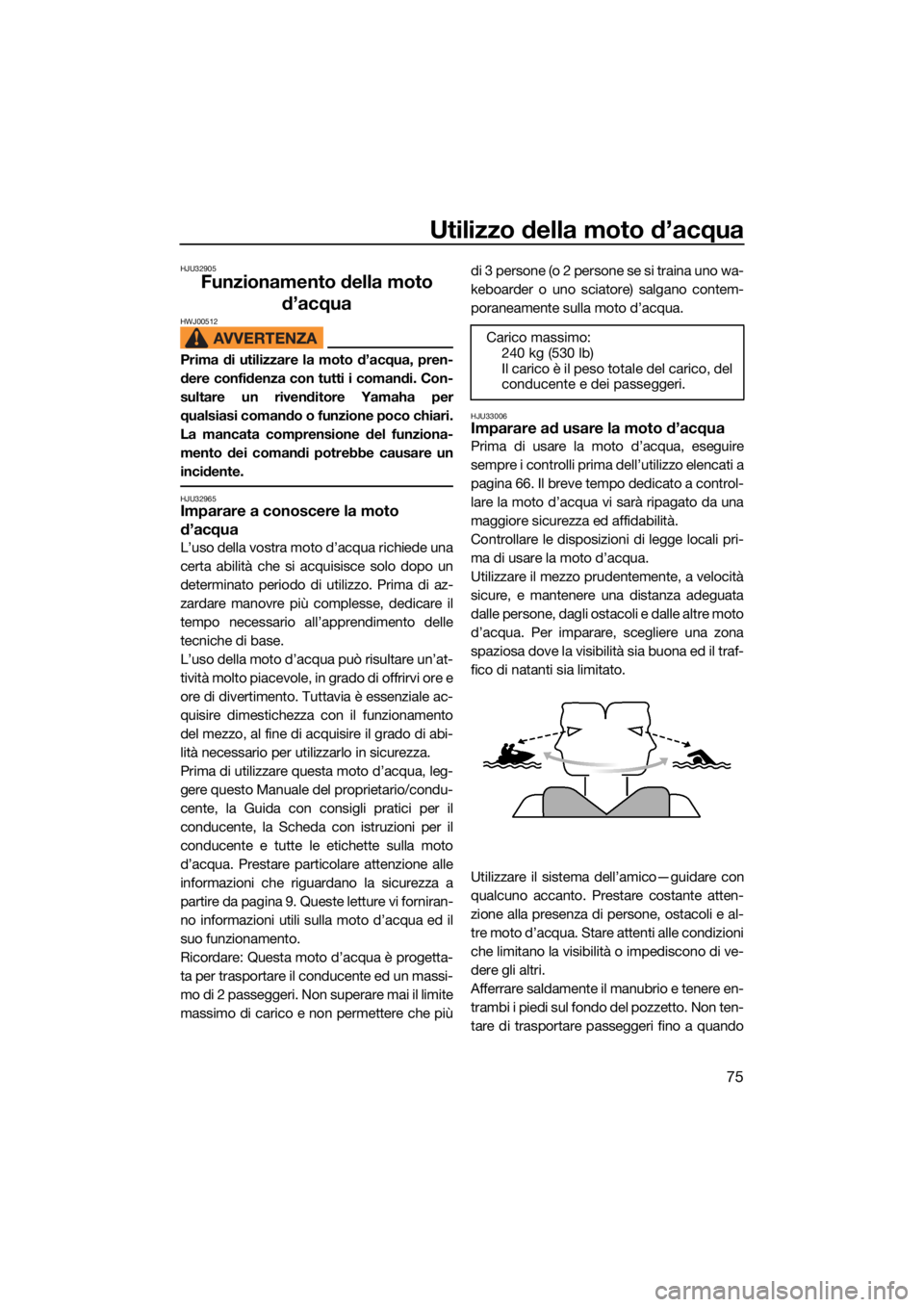

Utilizzare il sistema dell’amico—guidare con
qualcuno accanto. Prestare costante atten-
zione alla presenza di persone, ostacoli e al-
tre moto d’acqua. Stare attenti alle condizioni
che limitano la visibilità o impediscono di ve-
dere gli altri.
Afferrare saldamente il manubrio e tenere en-
trambi i piedi sul fondo del pozzetto. Non ten-
tare di trasportare passeggeri fino a quando Carico massimo:
240 kg (530 lb)
Il carico è il peso totale del carico, del
conducente e dei passeggeri.
UF4S71H0.book Page 75 Tuesday, August 3, 2021 9:47 AM
Page 86 of 122

Utilizzo della moto d’acqua
76
non si saranno sviluppate completamente le
vostre capacità di governo della moto d’ac-
qua.

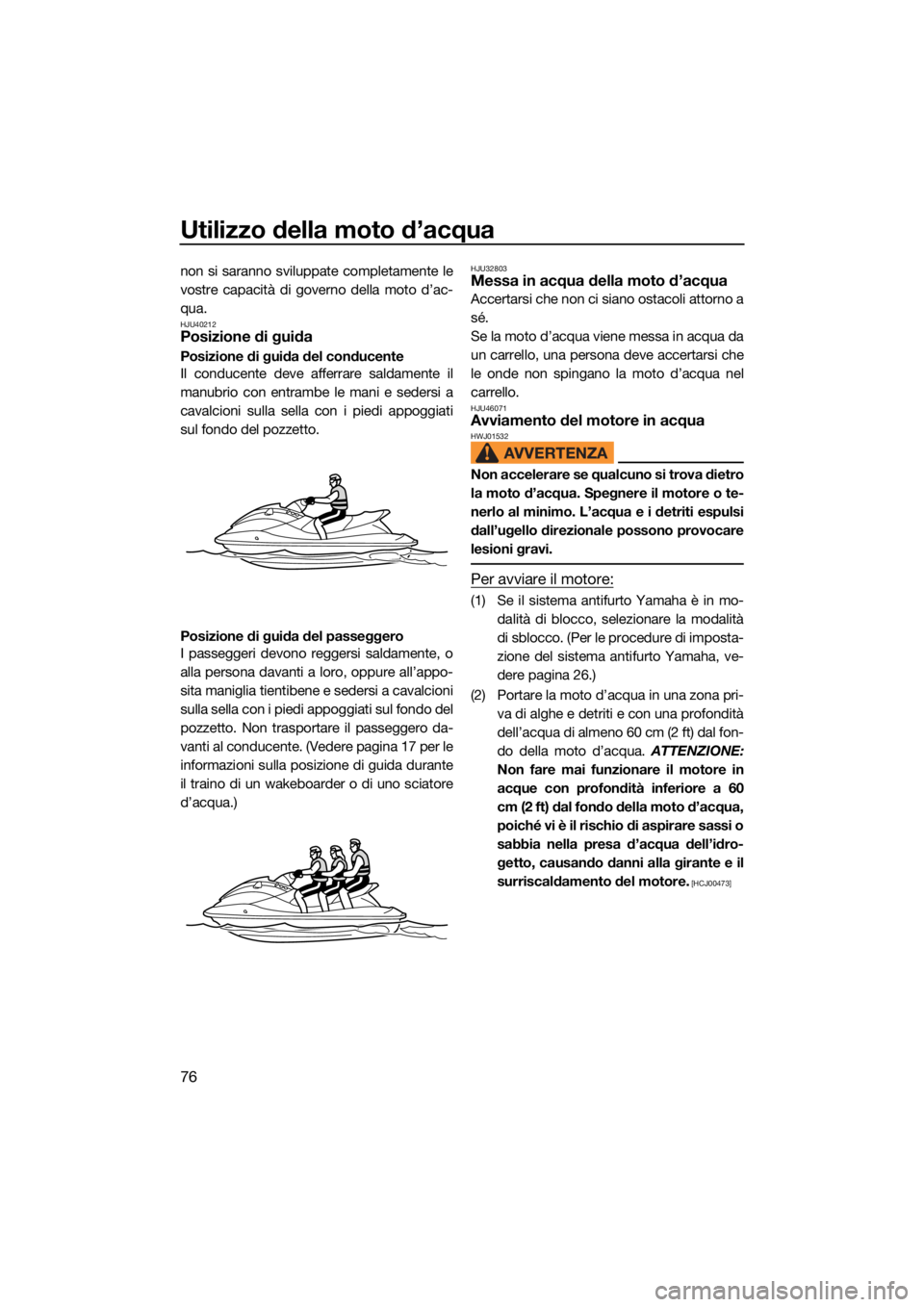

HJU40212Posizione di guida
Posizione di guida del conducente
Il conducente deve afferrare saldamente il
manubrio con entrambe le mani e sedersi a
cavalcioni sulla sella con i piedi appoggiati
sul fondo del pozzetto.
Posizione di guida del passeggero
I passeggeri devono reggersi saldamente, o
alla persona davanti a loro, oppure all’appo-
sita maniglia tientibene e sedersi a cavalcioni
sulla sella con i piedi appoggiati sul fondo del
pozzetto. Non trasportare il passeggero da-
vanti al conducente. (Vedere pagina 17 per le
informazioni sulla posizione di guida durante
il traino di un wakeboarder o di uno sciatore
d’acqua.)
HJU32803Messa in acqua della moto d’acqua
Accertarsi che non ci siano ostacoli attorno a
sé.
Se la moto d’acqua viene messa in acqua da
un carrello, una persona deve accertarsi che
le onde non spingano la moto d’acqua nel
carrello.
HJU46071Avviamento del motore in acquaHWJ01532
Non accelerare se qualcuno si trova dietro
la moto d’acqua. Spegnere il motore o te-
nerlo al minimo. L’acqua e i detriti espulsi
dall’ugello direzionale possono provocare
lesioni gravi.
Per avviare il motore:
(1) Se il sistema antifurto Yamaha è in mo-dalità di blocco, selezionare la modalità
di sblocco. (Per le procedure di imposta-
zione del sistema antifurto Yamaha, ve-
dere pagina 26.)
(2) Portare la moto d’acqua in una zona pri- va di alghe e detriti e con una profondità
dell’acqua di almeno 60 cm (2 ft) dal fon-
do della moto d’acqua. ATTENZIONE:
Non fare mai funzionare il motore in
acque con profondità inferiore a 60
cm (2 ft) dal fondo della moto d’acqua,
poiché vi è il rischio di aspirare sassi o
sabbia nella presa d’acqua dell’idro-
getto, causando danni alla girante e il
surriscaldamento del motore.
[HCJ00473]
UF4S71H0.book Page 76 Tuesday, August 3, 2021 9:47 AM
Page 87 of 122

Utilizzo della moto d’acqua
77
(3) Allacciare al polso sinistro il tirante dispegnimento di emergenza del motore, e
poi inserire la forcella nell’interruttore di
spegnimento emergenza motore. (Vede-
re pagina 27 per le informazioni sul fun-
zionamento dell’interruttore di
spegnimento di emergenza del motore.)
AVVERTENZA! Accertarsi che il tirante di spegnimento di emergenza del mo-
tore sia fissato correttamente. Se il ti-
rante di spegnimento di emergenza
del motore non è fissato correttamen-
te potrebbe non sganciarsi quando il
conducente cade in acqua, permet-
tendo alla moto d’acqua di proseguire
la sua corsa e causando un incidente.
[HWJ00583]
(4) Con la leva dell’acceleratore rilasciata, premere l’interruttore di avviamen-
to/spegnimento (pulsante rosso) per av-
viare il motore. (Vedere pagina 27 per le
informazioni sul funzionamento dell’in-
terruttore di avviamento/spegnimento
motore.)
HJU46080Arresto del motore
Per spegnere il motore, rilasciare la leva
dell’acceleratore e premere l’interruttore di
avviamento/spegnimento motore (pulsante
rosso). AVVERTENZA! Per virare bisogna
accelerare. Lo spegnimento del motore
può fare urtare ostacoli che si sta tentan-
do di evitare. Una collisione potrebbe pro-
vocare infortuni gravi o decessi.
[HWJ00602]
HJU32874
Allontanamento dalla moto d’acqua
Quando si lascia la moto d’acqua incustodi-
ta, rimuovere la forcella dall’interruttore di
spegnimento di emergenza del motore per
1 Forcella
2 Interruttore di spegnimento di emergenza
del motore
3 Tirante di spegnimento di emergenza del
motore
12
3
UF4S71H0.book Page 77 Tuesday, August 3, 2021 9:47 AM
Page 88 of 122

Utilizzo della moto d’acqua
78
evitare l’avviamento accidentale del motore o
l’uso non autorizzato da parte di bambini o di
altre persone.
HJU43411Come usare la moto d’acqua
Quando si preme la leva dell’acceleratore,
viene visualizzato l’indicatore senso di marcia
“F” (marcia avanti) e la moto d’acqua si spo-
sta in marcia avanti. Con l’indicatore senso di
marcia “F” (marcia avanti), la moto d’acqua si
sposta in avanti a velocità di traino anche se
la leva dell’acceleratore è completamente
chiusa (minimo). (Vedere pagina 31 per le
procedure di funzionamento del sistema del
cambio.)
HJU43423Virare la moto d’acquaHWJ01783
Non rilasciare la leva dell’acceleratore
mentre si tenta di virare per allontanarsi
da ostacoli—come per le altre imbarca-
zioni a motore occorre accelerare per
poter virare. Una collisione potrebbe
provocare infortuni gravi o decessi.
Guidando a velocità elevate, eseguire vi-
rate graduali o ridurre la velocità prima
di virare. Le virate strette ad alta velocità
possono far scivolare lateralmente o av-
vitare la moto d’acqua sbalzando in ac-
qua conducente e passeggero/i, con il
rischio di possibili lesioni.
Agire prontamente per evitare collisioni.
Il sistema RiDE non è un dispositivo di
frenata per evitare situazioni pericolose.
Il governo della direzione dipende dalla com-
binazione tra la posizione del manubrio e il
grado di accelerazione.
L’acqua aspirata attraverso la griglia di aspi-
razione viene pressurizzata dalla girante
dell’idrogetto. Quando l’acqua in pressione
viene espulsa dall’idrogetto attraverso l’ugel-
lo direzionale, essa crea una spinta che spo-
sta e fa virare la moto d’acqua. Quanto
maggiore è il regime del motore, tanto mag-
giore sarà la spinta prodotta.
1“F” (posizione di marcia avanti)
14.3V
km/h
RPM
1
UF4S71H0.book Page 78 Tuesday, August 3, 2021 9:47 AM
Page 89 of 122

Utilizzo della moto d’acqua
79

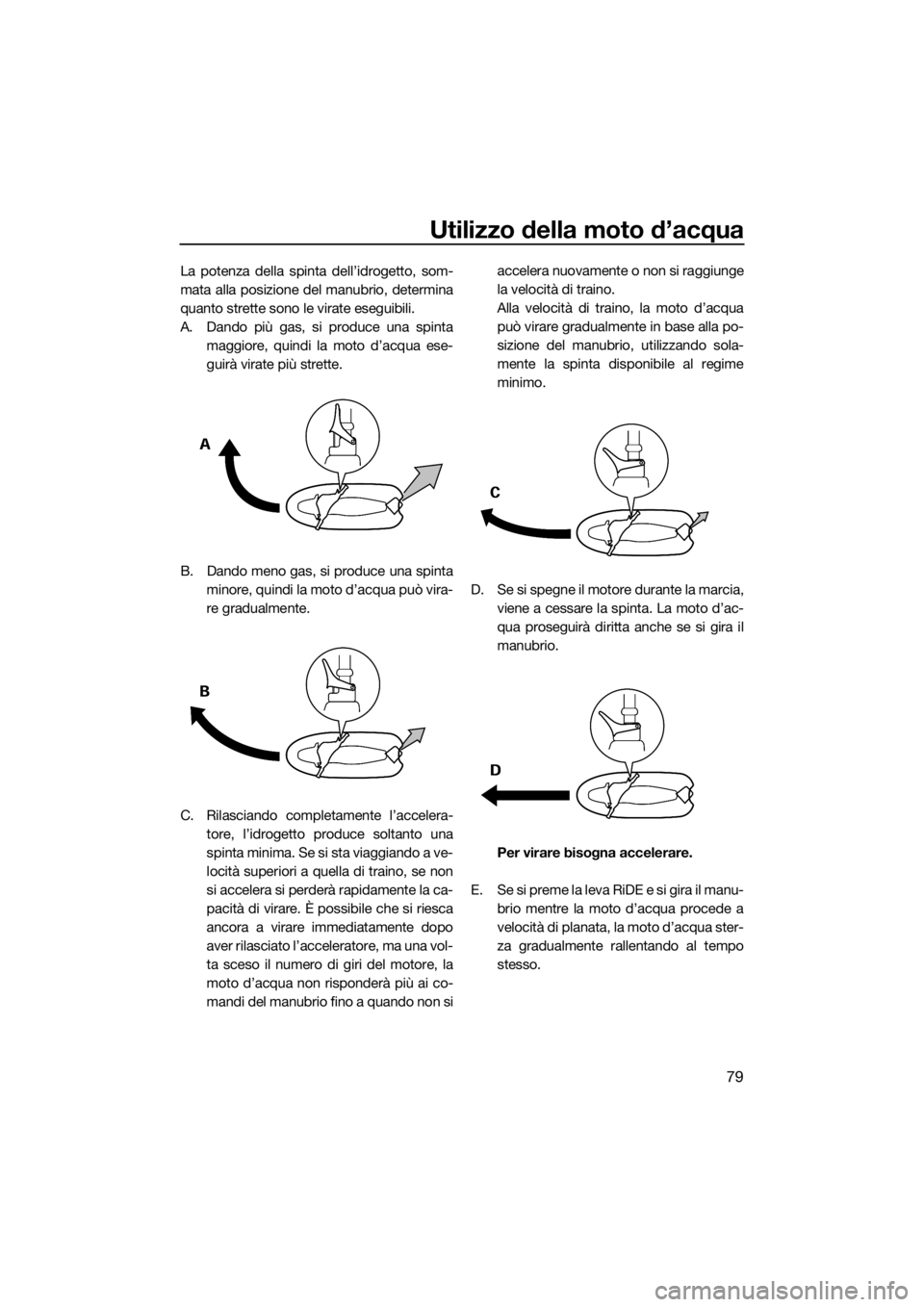

La potenza della spinta dell’idrogetto, som-
mata alla posizione del manubrio, determina
quanto strette sono le virate eseguibili.
A. Dando più gas, si produce una spintamaggiore, quindi la moto d’acqua ese-
guirà virate più strette.
B. Dando meno gas, si produce una spinta minore, quindi la moto d’acqua può vira-
re gradualmente.
C. Rilasciando completamente l’accelera- tore, l’idrogetto produce soltanto una
spinta minima. Se si sta viaggiando a ve-
locità superiori a quella di traino, se non
si accelera si perderà rapidamente la ca-
pacità di virare. È possibile che si riesca
ancora a virare immediatamente dopo
aver rilasciato l’acceleratore, ma una vol-
ta sceso il numero di giri del motore, la
moto d’acqua non risponderà più ai co-
mandi del manubrio fino a quando non si accelera nuovamente o non si raggiunge
la velocità di traino.
Alla velocità di traino, la moto d’acqua
può virare gradualmente in base alla po-
sizione del manubrio, utilizzando sola-
mente la spinta disponibile al regime
minimo.
D. Se si spegne il moto re durante la marcia,
viene a cessare la spinta. La moto d’ac-
qua proseguirà diritta anche se si gira il
manubrio.
Per virare bisogna accelerare.

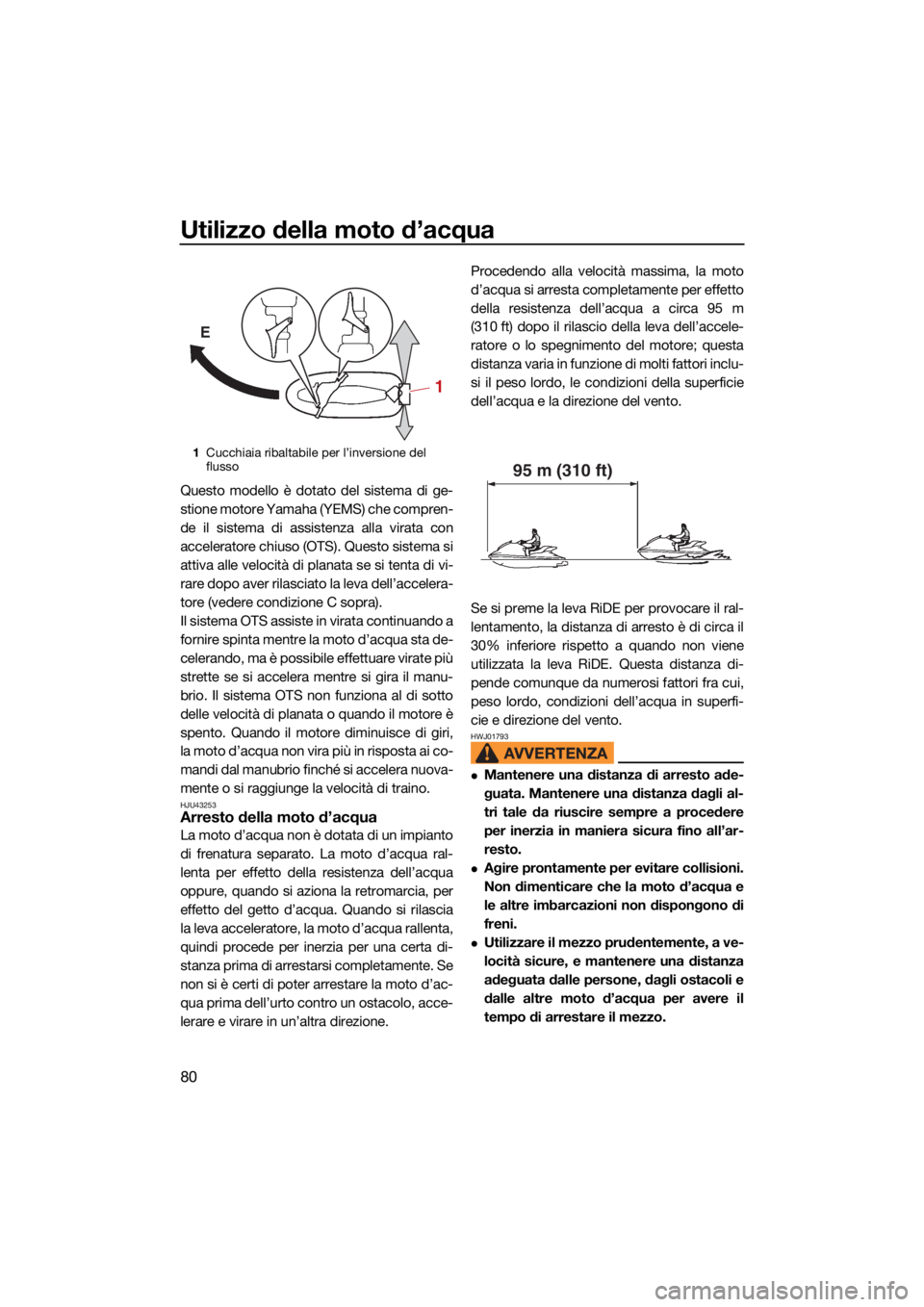

E. Se si preme la leva RiDE e si gira il manu- brio mentre la moto d’acqua procede a
velocità di planata, la moto d’acqua ster-
za gradualmente rallentando al tempo
stesso.
UF4S71H0.book Page 79 Tuesday, August 3, 2021 9:47 AM
Page 90 of 122

Utilizzo della moto d’acqua
80
Questo modello è dotato del sistema di ge-
stione motore Yamaha (YEMS) che compren-
de il sistema di assistenza alla virata con
acceleratore chiuso (OTS). Questo sistema si
attiva alle velocità di planata se si tenta di vi-
rare dopo aver rilasciato la leva dell’accelera-
tore (vedere condizione C sopra).
Il sistema OTS assiste in virata continuando a
fornire spinta mentre la moto d’acqua sta de-
celerando, ma è possibile effettuare virate più
strette se si accelera mentre si gira il manu-
brio. Il sistema OTS non funziona al di sotto
delle velocità di planata o quando il motore è
spento. Quando il motore diminuisce di giri,
la moto d’acqua non vira più in risposta ai co-
mandi dal manubrio finché si accelera nuova-
mente o si raggiunge la velocità di traino.
HJU43253Arresto della moto d’acqua
La moto d’acqua non è dotata di un impianto
di frenatura separato. La moto d’acqua ral-
lenta per effetto della resistenza dell’acqua
oppure, quando si aziona la retromarcia, per
effetto del getto d’acqua. Quando si rilascia
la leva acceleratore, la moto d’acqua rallenta,
quindi procede per inerzia per una certa di-
stanza prima di arrestarsi completamente. Se
non si è certi di poter arrestare la moto d’ac-
qua prima dell’urto contro un ostacolo, acce-
lerare e virare in un’altra direzione. Procedendo alla velocità massima, la moto
d’acqua si arresta completamente per effetto
della resistenza dell’acqua a circa 95 m
(310 ft) dopo il rilascio della leva dell’accele-
ratore o lo spegnimento del motore; questa
distanza varia in funzione di molti fattori inclu-
si il peso lordo, le condizioni della superficie
dell’acqua e la direzione del vento.
Se si preme la leva RiDE per provocare il ral-
lentamento, la distanza di arresto è di circa il
30% inferiore rispetto a quando non viene
utilizzata la leva RiDE. Questa distanza di-
pende comunque da numerosi fattori fra cui,
peso lordo, condizioni dell’acqua in superfi-
cie e direzione del vento.
HWJ01793
Mantenere una distanza di arresto ade-
guata. Mantenere una distanza dagli al-
tri tale da riuscire sempre a procedere
per inerzia in maniera sicura fino all’ar-
resto.
Agire prontamente per evitare collisioni.
Non dimenticare che la moto d’acqua e
le altre imbarcazioni non dispongono di
freni.
Utilizzare il mezzo prudentemente, a ve-
locità sicure, e mantenere una distanza
adeguata dalle persone, dagli ostacoli e
dalle altre moto d’acqua per avere il
tempo di arrestare il mezzo.
1
Cucchiaia ribaltabile per l’inversione del
flusso
E
1
95 m (310 ft)
UF4S71H0.book Page 80 Tuesday, August 3, 2021 9:47 AM
