ESP YAMAHA WOLVERINE 450 2004 Notices Demploi (in French)

4-61 1. Spring preload adjusting ring
2. Position indicator
1. Anneau de réglage de la précontrainte de ressort
2. Indicateur de position
1. Anillo de ajuste de la precarga del resorte
2. Indicador de posición
1. Special wrench
1. Clé spéciale
1. Llave especial
EBU01103

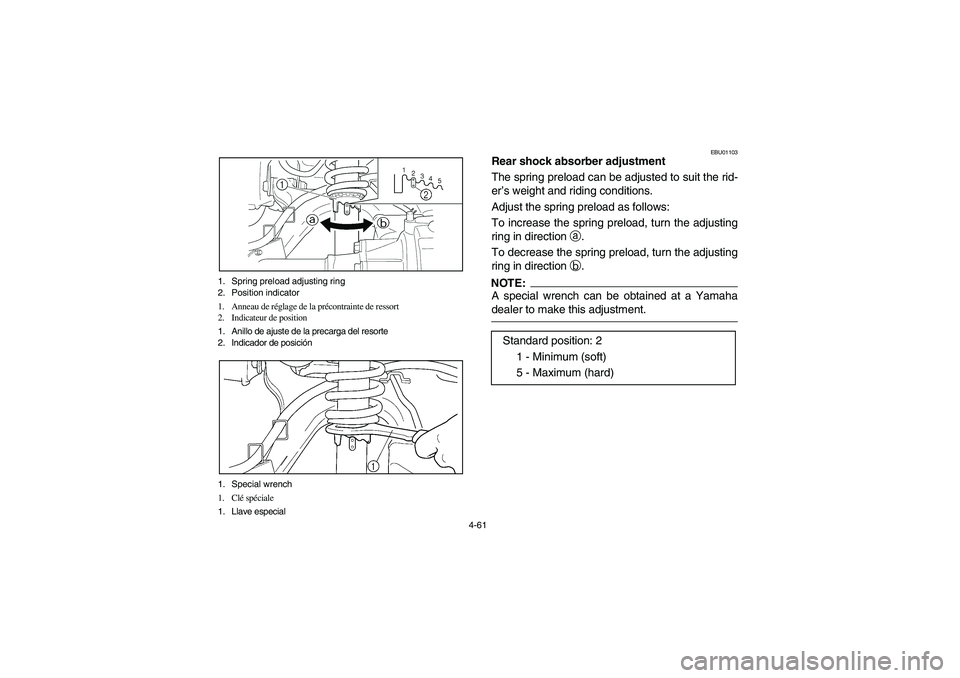

Rear shock absorber adjustment
The spring preload can be adjusted to suit the rid-
er’s weight and riding conditions.
Adjust the spring preload as follows:
To increase the spring preload, turn the adjusting
ring in direction
a.
To decrease the spring preload, turn the adjusting
ring in direction
b.NOTE:_ A special wrench can be obtained at a Yamaha
dealer to make this adjustment. _
Standard position: 2
1 - Minimum (soft)
5 - Maximum (hard)
U5ND61.book Page 61 Thursday, June 5, 2003 7:02 PM

4-62
FBU01103

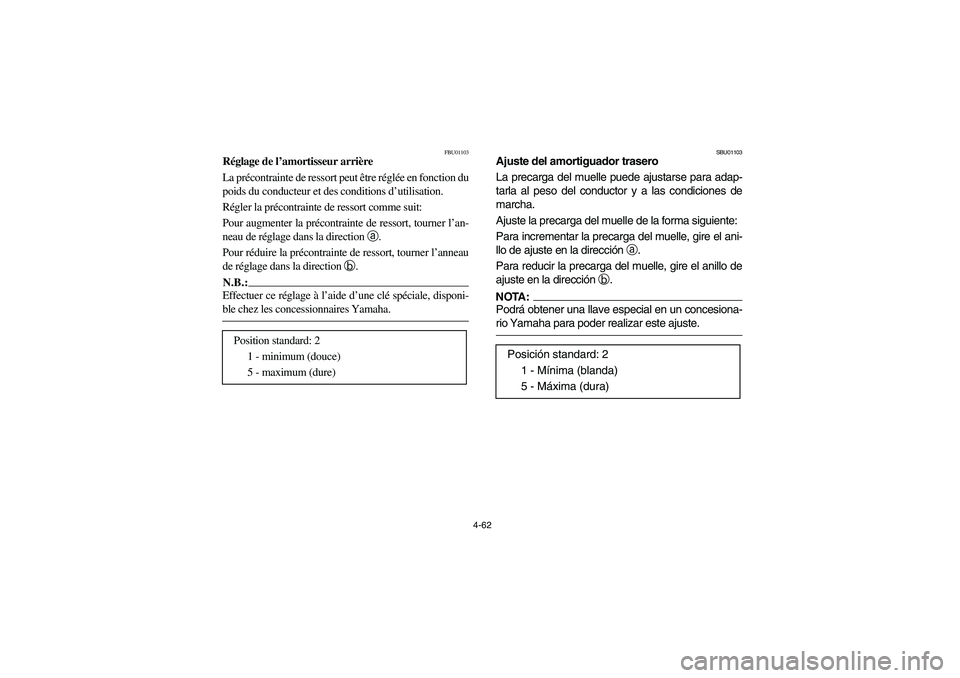

Réglage de l’amortisseur arrière
La précontrainte de ressort peut être réglée en fonction du
poids du conducteur et des conditions d’utilisation.
Régler la précontrainte de ressort comme suit:
Pour augmenter la précontrainte de ressort, tourner l’an-
neau de réglage dans la direction a
.
Pour réduire la précontrainte de ressort, tourner l’anneau
de réglage dans la direction b
.N.B.:_ Effectuer ce réglage à l’aide d’une clé spéciale, disponi-
ble chez les concessionnaires Yamaha. _
Position standard: 2
1 - minimum (douce)
5 - maximum (dure)
SBU01103
Ajuste del amortiguador trasero
La precarga del muelle puede ajustarse para adap-
tarla al peso del conductor y a las condiciones de
marcha.
Ajuste la precarga del muelle de la forma siguiente:
Para incrementar la precarga del muelle, gire el ani-
llo de ajuste en la dirección
a.
Para reducir la precarga del muelle, gire el anillo de
ajuste en la dirección
b.NOTA:_ Podrá obtener una llave especial en un concesiona-
rio Yamaha para poder realizar este ajuste. _
Posición standard: 2
1 - Mínima (blanda)
5 - Máxima (dura)
U5ND61.book Page 62 Thursday, June 5, 2003 7:02 PM

5-4
WARNING
Always inspect your ATV each time you use it to make sure the ATV is in safe operating condition.
Always follow the inspection and maintenance procedures and schedules described in the Own-
er’s Manual. Failure to inspect increases the possibility of an accident or equipment damage.
AVERTISSEMENT
_ Toujours effectuer ces contrôles avant chaque départ afin de s’assurer que le VTT peut être utilisé en toute sécu-
rité. Toujours respecter les procédés et intervalles de contrôle et d’entretien repris dans ce manuel. Omettre ces
contrôles accroît les risques d’accident ou d’endommagement du véhicule. _
ADVERTENCIA
_ Inspeccionar siempre el ATV cada vez que vaya a utilizarse, para asegurarse de que está en condicio-
nes de funcionar sin peligro. Seguir siempre los procedimientos y programas de inspección y mante-
nimiento descritos en el Manual del Propietario. Si no se inspecciona la máquina, aumenta el riesgo de
accidente o avería. _U5ND61.book Page 4 Thursday, June 5, 2003 7:02 PM

5-11

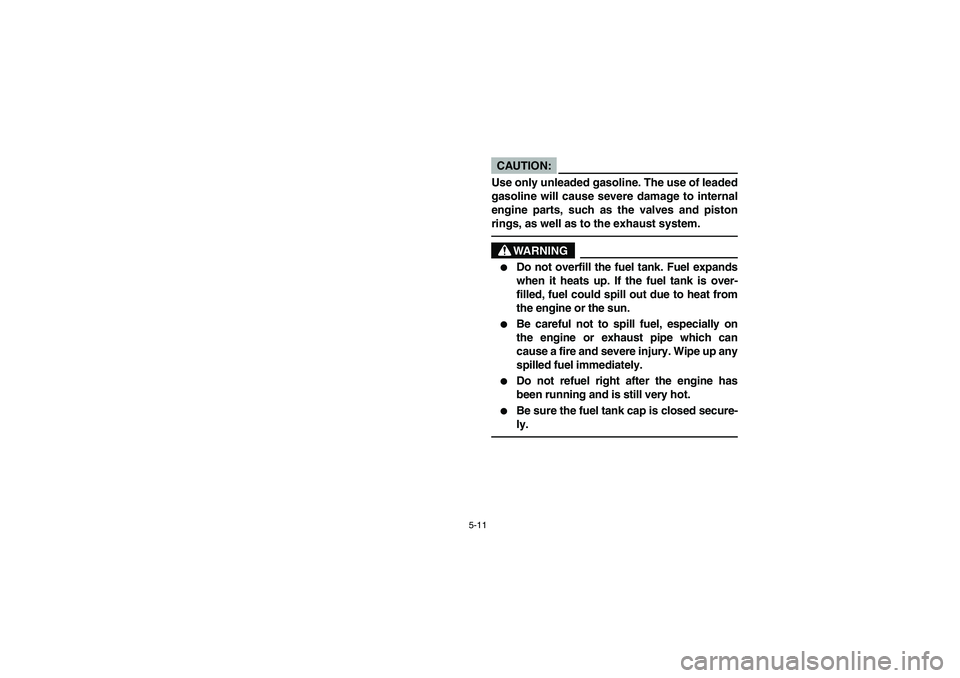

CAUTION:_ Use only unleaded gasoline. The use of leaded
gasoline will cause severe damage to internal
engine parts, such as the valves and piston
rings, as well as to the exhaust system. _
WARNING
_

Do not overfill the fuel tank. Fuel expands
when it heats up. If the fuel tank is over-
filled, fuel could spill out due to heat from
the engine or the sun.


Be careful not to spill fuel, especially on
the engine or exhaust pipe which can
cause a fire and severe injury. Wipe up any
spilled fuel immediately.


Do not refuel right after the engine has
been running and is still very hot.


Be sure the fuel tank cap is closed secure-
ly.
_
U5ND61.book Page 11 Thursday, June 5, 2003 7:02 PM

5-12

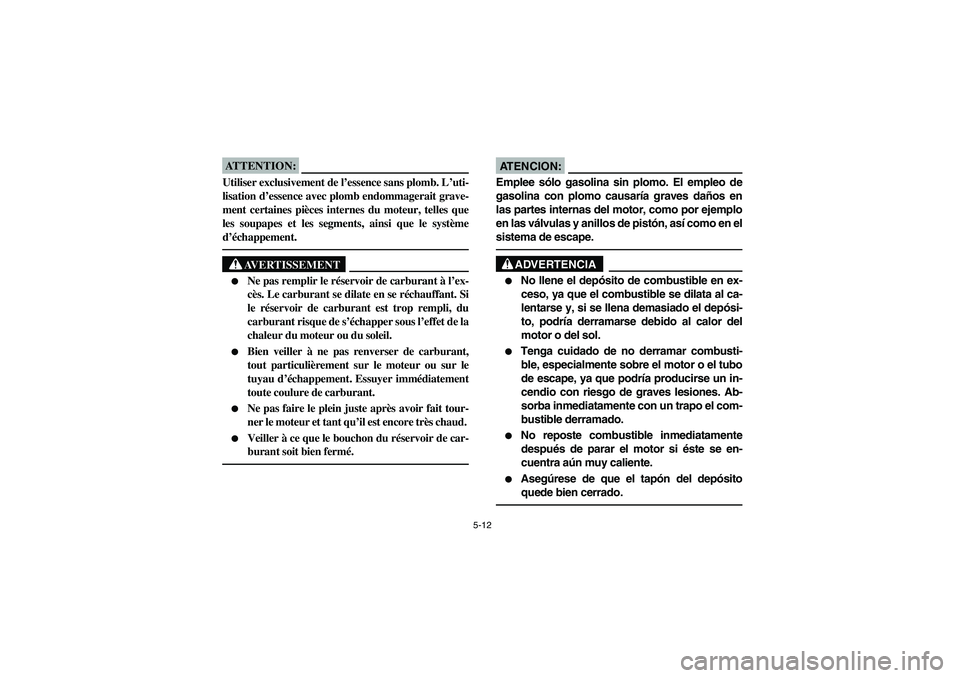

ATTENTION:_ Utiliser exclusivement de l’essence sans plomb. L’uti-
lisation d’essence avec plomb endommagerait grave-
ment certaines pièces internes du moteur, telles que
les soupapes et les segments, ainsi que le système
d’échappement. _
AVERTISSEMENT
_

Ne pas remplir le réservoir de carburant à l’ex-
cès. Le carburant se dilate en se réchauffant. Si
le réservoir de carburant est trop rempli, du
carburant risque de s’échapper sous l’effet de la
chaleur du moteur ou du soleil.


Bien veiller à ne pas renverser de carburant,
tout particulièrement sur le moteur ou sur le
tuyau d’échappement. Essuyer immédiatement
toute coulure de carburant.


Ne pas faire le plein juste après avoir fait tour-
ner le moteur et tant qu’il est encore très chaud.


Veiller à ce que le bouchon du réservoir de car-
burant soit bien fermé.
_
AT E N C I O N :Emplee sólo gasolina sin plomo. El empleo de
gasolina con plomo causaría graves daños en
las partes internas del motor, como por ejemplo
en las válvulas y anillos de pistón, así como en el
sistema de escape. _
ADVERTENCIA
_

No llene el depósito de combustible en ex-
ceso, ya que el combustible se dilata al ca-
lentarse y, si se llena demasiado el depósi-
to, podría derramarse debido al calor del
motor o del sol.


Tenga cuidado de no derramar combusti-
ble, especialmente sobre el motor o el tubo
de escape, ya que podría producirse un in-
cendio con riesgo de graves lesiones. Ab-
sorba inmediatamente con un trapo el com-
bustible derramado.


No reposte combustible inmediatamente
después de parar el motor si éste se en-
cuentra aún muy caliente.


Asegúrese de que el tapón del depósito
quede bien cerrado.
_
U5ND61.book Page 12 Thursday, June 5, 2003 7:02 PM

5-14
FBU10842

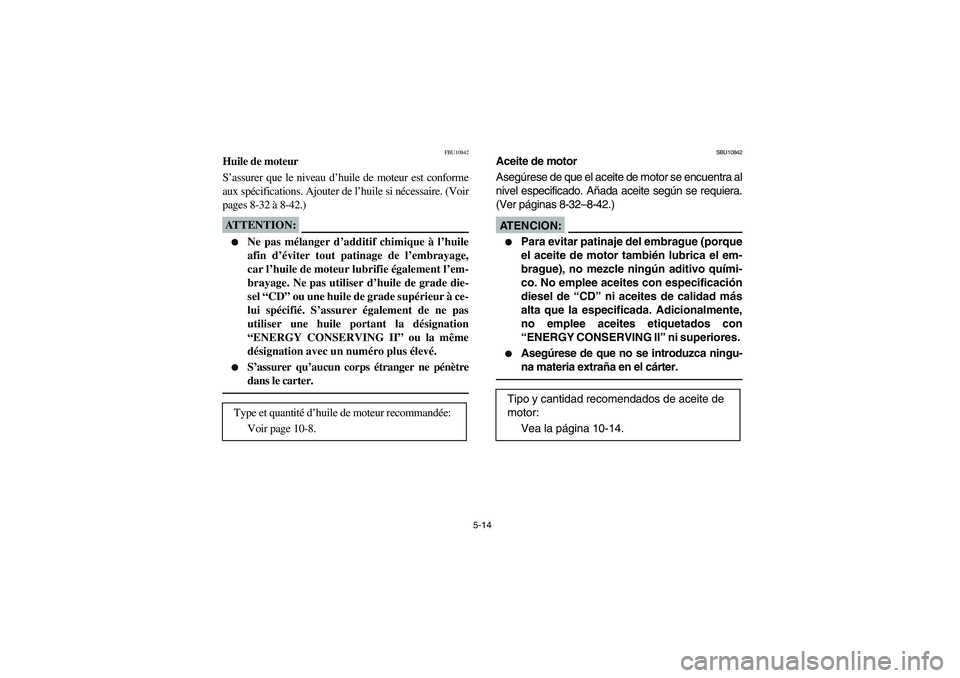

Huile de moteur
S’assurer que le niveau d’huile de moteur est conforme
aux spécifications. Ajouter de l’huile si nécessaire. (Voir
pages 8-32 à 8-42.)ATTENTION:_

Ne pas mélanger d’additif chimique à l’huile
afin d’éviter tout patinage de l’embrayage,
car l’huile de moteur lubrifie également l’em-
brayage. Ne pas utiliser d’huile de grade die-
sel “CD” ou une huile de grade supérieur à ce-
lui spécifié. S’assurer également de ne pas
utiliser une huile portant la désignation
“ENERGY CONSERVING II” ou la même
désignation avec un numéro plus élevé.


S’assurer qu’aucun corps étranger ne pénètre
dans le carter.
_
Type et quantité d’huile de moteur recommandée:
Voir page 10-8.
SBU10842
Aceite de motor
Asegúrese de que el aceite de motor se encuentra al
nivel especificado. Añada aceite según se requiera.
(Ver páginas 8-32–8-42.)AT E N C I O N :_

Para evitar patinaje del embrague (porque
el aceite de motor también lubrica el em-
brague), no mezcle ningún aditivo quími-
co. No emplee aceites con especificación
diesel de “CD” ni aceites de calidad más
alta que la especificada. Adicionalmente,
no emplee aceites etiquetados con
“ENERGY CONSERVING II” ni superiores.


Asegúrese de que no se introduzca ningu-
na materia extraña en el cárter.
_
Tipo y cantidad recomendados de aceite de
motor:
Vea la página 10-14.
U5ND61.book Page 14 Thursday, June 5, 2003 7:02 PM

5-16
FBU00493

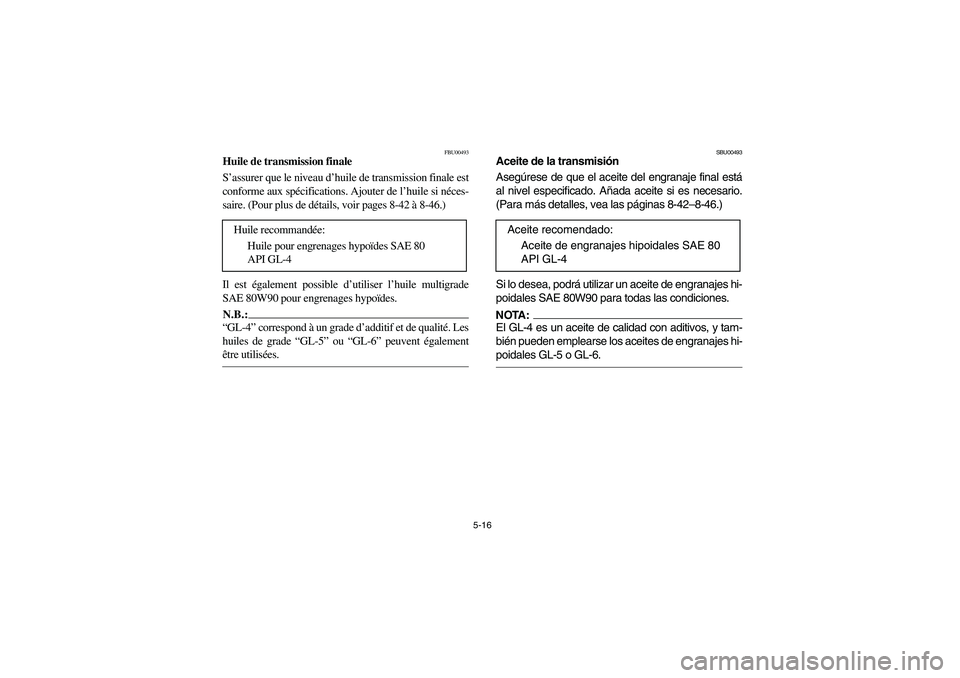

Huile de transmission finale
S’assurer que le niveau d’huile de transmission finale est
conforme aux spécifications. Ajouter de l’huile si néces-
saire. (Pour plus de détails, voir pages 8-42 à 8-46.)
Il est également possible d’utiliser l’huile multigrade
SAE 80W90 pour engrenages hypoïdes.N.B.:_ “GL-4” correspond à un grade d’additif et de qualité. Les
huiles de grade “GL-5” ou “GL-6” peuvent également
être utilisées. _
Huile recommandée:
Huile pour engrenages hypoïdes SAE 80
API GL-4
SBU00493
Aceite de la transmisión
Asegúrese de que el aceite del engranaje final está
al nivel especificado. Añada aceite si es necesario.
(Para más detalles, vea las páginas 8-42–8-46.)
Si lo desea, podrá utilizar un aceite de engranajes hi-
poidales SAE 80W90 para todas las condiciones.NOTA:_ El GL-4 es un aceite de calidad con aditivos, y tam-
bién pueden emplearse los aceites de engranajes hi-
poidales GL-5 o GL-6. _
Aceite recomendado:
Aceite de engranajes hipoidales SAE 80
API GL-4
U5ND61.book Page 16 Thursday, June 5, 2003 7:02 PM

5-18

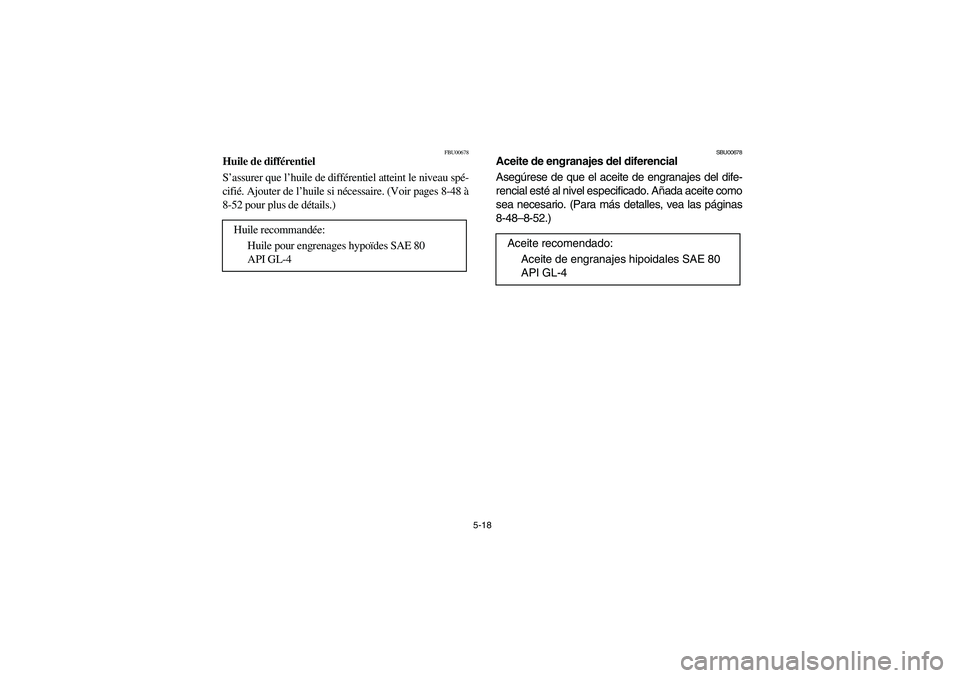

FBU00678
Huile de différentiel
S’assurer que l’huile de différentiel atteint le niveau spé-
cifié. Ajouter de l’huile si nécessaire. (Voir pages 8-48 à
8-52 pour plus de détails.)
Huile recommandée:
Huile pour engrenages hypoïdes SAE 80
API GL-4
SBU00678
Aceite de engranajes del diferencial
Asegúrese de que el aceite de engranajes del dife-
rencial esté al nivel especificado. Añada aceite como
sea necesario. (Para más detalles, vea las páginas
8-48–8-52.)
Aceite recomendado:
Aceite de engranajes hipoidales SAE 80
API GL-4
U5ND61.book Page 18 Thursday, June 5, 2003 7:02 PM

5-22

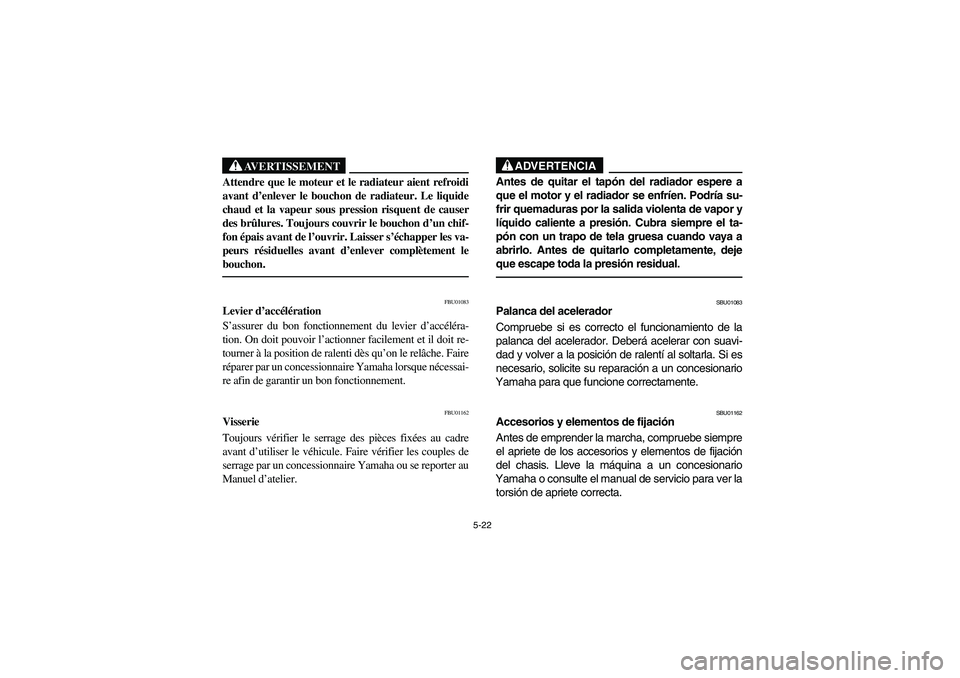

AVERTISSEMENT
_ Attendre que le moteur et le radiateur aient refroidi
avant d’enlever le bouchon de radiateur. Le liquide
chaud et la vapeur sous pression risquent de causer
des brûlures. Toujours couvrir le bouchon d’un chif-
fon épais avant de l’ouvrir. Laisser s’échapper les va-
peurs résiduelles avant d’enlever complètement le
bouchon. _
FBU01083
Levier d’accélération
S’assurer du bon fonctionnement du levier d’accéléra-
tion. On doit pouvoir l’actionner facilement et il doit re-
tourner à la position de ralenti dès qu’on le relâche. Faire
réparer par un concessionnaire Yamaha lorsque nécessai-
re afin de garantir un bon fonctionnement.
FBU01162
Visserie
Toujours vérifier le serrage des pièces fixées au cadre
avant d’utiliser le véhicule. Faire vérifier les couples de
serrage par un concessionnaire Yamaha ou se reporter au
Manuel d’atelier.
ADVERTENCIA
_ Antes de quitar el tapón del radiador espere a
que el motor y el radiador se enfríen. Podría su-
frir quemaduras por la salida violenta de vapor y
líquido caliente a presión. Cubra siempre el ta-
pón con un trapo de tela gruesa cuando vaya a
abrirlo. Antes de quitarlo completamente, deje
que escape toda la presión residual. _
SBU01083
Palanca del acelerador
Compruebe si es correcto el funcionamiento de la
palanca del acelerador. Deberá acelerar con suavi-
dad y volver a la posición de ralentí al soltarla. Si es
necesario, solicite su reparación a un concesionario
Yamaha para que funcione correctamente.
SBU01162
Accesorios y elementos de fijación
Antes de emprender la marcha, compruebe siempre
el apriete de los accesorios y elementos de fijación
del chasis. Lleve la máquina a un concesionario
Yamaha o consulte el manual de servicio para ver la
torsión de apriete correcta.
U5ND61.book Page 22 Thursday, June 5, 2003 7:02 PM

6-6

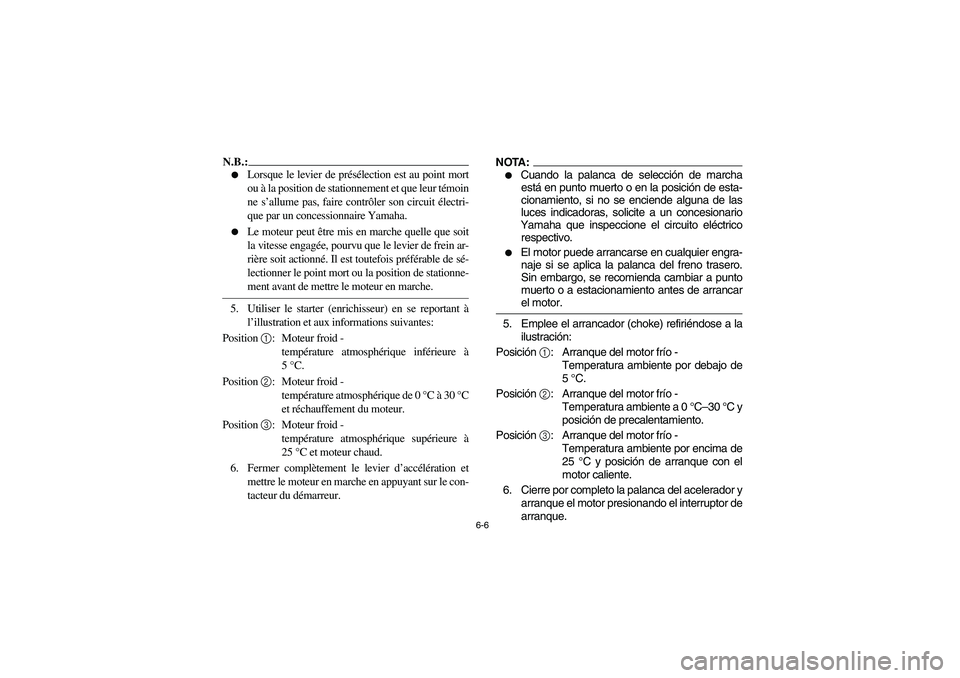

N.B.:_

Lorsque le levier de présélection est au point mort
ou à la position de stationnement et que leur témoin
ne s’allume pas, faire contrôler son circuit électri-
que par un concessionnaire Yamaha.


Le moteur peut être mis en marche quelle que soit
la vitesse engagée, pourvu que le levier de frein ar-
rière soit actionné. Il est toutefois préférable de sé-
lectionner le point mort ou la position de stationne-
ment avant de mettre le moteur en marche.
_5. Utiliser le starter (enrichisseur) en se reportant à
l’illustration et aux informations suivantes:
Position 1
: Moteur froid -
température atmosphérique inférieure à
5°C.
Position 2
: Moteur froid -
température atmosphérique de 0 °C à 30 °C
et réchauffement du moteur.
Position 3
: Moteur froid -
température atmosphérique supérieure à
25°C et moteur chaud.
6. Fermer complètement le levier d’accélération et
mettre le moteur en marche en appuyant sur le con-
tacteur du démarreur.
NOTA:_

Cuando la palanca de selección de marcha
está en punto muerto o en la posición de esta-
cionamiento, si no se enciende alguna de las
luces indicadoras, solicite a un concesionario
Yamaha que inspeccione el circuito eléctrico
respectivo.


El motor puede arrancarse en cualquier engra-
naje si se aplica la palanca del freno trasero.
Sin embargo, se recomienda cambiar a punto
muerto o a estacionamiento antes de arrancar
el motor.
_5. Emplee el arrancador (choke) refiriéndose a la
ilustración:
Posición
1: Arranque del motor frío -
Temperatura ambiente por debajo de
5 °C.
Posición
2: Arranque del motor frío -
Temperatura ambiente a 0 °C–30 °C y
posición de precalentamiento.
Posición
3: Arranque del motor frío -
Temperatura ambiente por encima de
25 °C y posición de arranque con el
motor caliente.
6. Cierre por completo la palanca del acelerador y
arranque el motor presionando el interruptor de
arranque.
