YAMAHA WR 250F 2001 Notices Demploi (in French)
Manufacturer: YAMAHA, Model Year: 2001, Model line: WR 250F, Model: YAMAHA WR 250F 2001Pages: 686, PDF Size: 62.6 MB
Page 201 of 686

INSP
ADJ
CONTROLE DE LA PRESSION D’HUILE/REGLAGE DE LA VIS DE RICHESSE
ÖLDRUCKPRÜFUNG/LEERLAUFGEMISCH EINSTELLEN
CONTROLLO PRESSIONE DELL’OLIO/
REGOLAZIONE DELLA VITE DI REGISTRO DEL MINIMO
ÖLDRUCKPRÜFUNG
1. Kontrollieren:
lÖldruck
Arbeitsschritte
lÖldruckkontrollschraube 1 ge-
ringfügig lockern.
lMotor starten und bei Leerlauf-
drehzahl warten, bis Öl an der
Öldruckkontrollschraube aus-
tritt. Tritt nach einer Minute kein
Öl aus, den Motor ausschalten,
um Schäden zu vermeiden.
lÖlkanäle, Ölfilter und Ölpumpe
auf Beschädigung oder Undich-
tigkeit prüfen.
lNach der Fehlerbeseitigung
den Motor starten und den Öl-
druck erneut kontrollieren.
lÖldruckkontrollschraube vor-
schriftsmäßig festziehen.
T R..
Öldruckkontroll-
schraube
10 Nm (1,0 m • kg)
LEERLAUFGEMISCH EINSTELLEN
1. Einstellen:
lLeerlaufgemisch-Regulier-
schraube 1
Arbeitsschritte
HINWEIS:
Für optimalen Kraftstoffluß bei ge-
ringer Gasgriffdrehung ist die
Leerlaufgemisch-Regulierschrau-
be werksseitig für jede Maschine
individuell voreingestellt. Vor dem
Verstellen dieser Schraube zuerst
die werksseitige Einstellung ermit-
teln. Die Regulierschraube hierzu
ganz hineindrehen und dabei die
Anzahl der Umdrehungen mitzäh-
len. Anschließend diesen Wert als
Werkseinstellung notieren.
lLeerlaufgemisch-Regulier-
schraube leicht bis zum An-
schlag eindrehen.
lLeerlaufgemisch-Regulier-
schraube um die werksseitig
bestimmte Anzahl von Umdre-
hungen wieder herausdrehen.
Leerlaufgemisch-Regu-
lierschraube
1 3/4 Umdrehungen
heraus
(Beispiel)
CONTROLE DE LA PRESSION
D’HUILE
1. Contrôler:
lPression d’huile
Etapes du contrôle:
lDesserrer légèrement le boulon 1
de contrôle de la pression d’huide.
lLancer le moteur et le laisser tour-
ner au ralenti jusqu’à ce que l’huile
commence à suinter au niveau du
boulon de la rampe de graissage. Si
l’huile ne sort pas après une
minute, arrêter le moteur pour évi-
ter qu’il ne grippe.
lVérifier les passages d’huile et la
pompe à huile pour voir s’il y a des
fuites ou des dégâts.
lMettre le moteur en marche après
avoir remédié au(x) problème(s) et
vérifier à nouveau la pression d’huile.
lSerrer le boulon de contrôle de la
pression d’huile au couple indiqué.
T R..
Boulon de contrôle de la
pression d’huile:
10 Nm
(1,0 m • kg, 7,2 ft • lb)
REGLAGE DE LA VIS DE
RICHESSE
1. Régler:
lVis de richesse 1
Etapes de réglage:
N.B.:
Afin d’optimiser le flux de carburant
à plus petite ouverture des gaz, la vis
de richesse de chaque véhicule a été
réglée individuellement à l’usine.
Avant de régler la vis de richesse, la
visser complètement en comptant le
nombre de tours exact. Noter ce chif-
fre et dévisser la vis de ce nombre de
tours.
lVisser la vis de richesse jusqu’à ce
qu’elle touche légèrement son
siège.
lDévisser la vis de richesse du nom-
bre de tour réglé à l’usine.
Vis de richesse:
1-3/4 tours en arrière
(exemple)
CONTROLLO PRESSIONE
DELL’OLIO
1. Controllare:
lPressione dell’olio
Fasi di controllo:
lSvitare leggermente la valvolina di
controllo della pressione dell’olio 1.
lAvviare il motore e tenerlo al
minimo finché l’olio non comincia
a filtrare dalla valvolina di con-
trollo della pressione dell’olio. Se
dopo un minuto l’olio non fuorie-
sce ancora, spegnere il motore per
impedirne il grippaggio.
lControllare la presenza di even-
tuali danni o perdite nei passaggi
dell’olio e alla pompa dell’olio.
lAvviare il motore dopo aver risolto
gli eventuali problemi e ricontrol-
lare la pressione dell’olio.
lAvvitare la valvolina di controllo
della pressione dell’olio.
T R..
Valvolina di controllo
della pressione dell’olio:
10 Nm
(1,0 m • kg. 7,2 ft • lb)
REGOLAZIONE DELLA VITE DI
REGISTRO DEL MINIMO
1. Regolare:
lVite di registro del minimo 1
Fasi di regolazione:
NOTA:
Per ottimizzare il flusso di carburante
ad un’apertura minima della valvola
a farfalla, la vite di registro del
minimo di ogni veicolo è stata rego-
lata singolarmente in fabbrica. Prima
di regolare la vite di registro del
minimo, avvitarla completamente
contando il numero di giri. Registrare
questo numero come numero preim-
postato di giri per svitarla completa-
mente.
lAvvitare la vite di registro del
minimo finché non appare legger-
mente alloggiata.
lSvitare la vite di registro del
minimo per il numero di giri impo-
stato in fabbrica.
Vite di registro del
minimo:
svitare di 1-3/4 di giro
(esempio)
3 - 18
Page 202 of 686

3 - 19
INSP
ADJ
ENGINE IDLING SPEED ADJUSTMENT
1. Start the engine and thoroughly warm it
up.
2. Attach:
lInductive tachometer
To spark plug lead.
3. Adjust:
lEngine idling speed
Adjustment steps:
lAdjust the pilot screw.
Refer to “PILOT SCREW ADJUSTMENT”
section.
lTurn the throttle stop screw 1 until the
engine runs at the lowest possible speed.
To increase idle speed ®
Turn the throttle stop screw 1 in a.
To decrease idle speed ®
Turn the throttle stop screw 1 out b.
Inductive tachometer:
YU-08036-B
Engine tachometer:
90890-03113
Engine idling speed:
1,700 ~ 1,900 r/min
VALVE CLEARANCE INSPECTION AND
ADJUSTMENT
NOTE:
lThe valve clearance should be adjusted
when the engine is cool to the touch.
lThe piston must be at Top Dead Center
(T.D.C.) on compression stroke to check or
adjust the valve clearance.
1. Remove:
lSeat
lFuel tank
Refer to “SEAT, FUEL TANK AND
SIDE COVERS” section in the CHAP-
TER 4.
2. Drain:
lCoolant
Refer to “COOLANT REPLACEMENT”
section.
ENGINE IDLING SPEED ADJUSTMENT/
VALVE CLEARANCE INSPECTION AND ADJUSTMENT
Page 203 of 686

INSP
ADJ
REGLAGE DU REGIME DE RALENTI/CONTROLE ET REGLAGE DU JEU DE SOUPAPES
LEERLAUFDREHZAHL EINSTELEN/VENTILSPIEL KONTROLLIEREN UND EINSTELLEN
REGOLAZIONE DEL MINIMO/CONTROLLO E REGOLAZIONE DEL GIOCO DELLE
VALVOLE
LEERLAUFDREHZAHL EINSTE-
LEN
1. Den Motor anlassen und eini-
ge Minuten warmlaufen las-
sen.
2. Anschließen:
lInduktiver Drehzahlmesser
(an Zündkerzenleitung)
3. Einstellen:
lLeerlaufdrehzahl
Arbeitsschritte
lLeerlaufgemisch-Regulier-
schraube einstellen.
Siehe unter “LEERLAUFGE-
MISCH EINSTELLEN”.
lLeerlaufeinstellschraube 1 ver-
drehen, bis der Motor mit nied-
rigstmöglicher Drehzahl läuft.
Die Leerlaufeinstellschraube 1
nach a drehen, um die Leer-
laufdrehzahl zu erhöhen.
Die Leerlaufeinstellschraube 1
nach b drehen, um die Leer-
laufdrehzahl zu reduzieren.
Induktivdrehzahlmesser
YU-08036-B
Motor-Drehzahlmesser
90980-03113
Leerlaufdrehzahl
1.700–1.900 U/min
VENTILSPIEL KONTROLLIEREN
UND EINSTELLEN
HINWEIS:
lDas Ventilspiel sollte bei kaltem
Motor und Raumtemperatur einge-
stellt werden.
lBei Messung oder Einstellung des
Ventilspiels muß der entsprechen-
de Kolben im oberen Totpunkt
(OT) des Verdichtungstakts ste-
hen.
1. Demontieren:
lSitzbank
lKraftstofftank
Siehe unter “SITZBANK,
KRAFTSTOFFTANK UND
SEITENABDECKUNGEN”
im KAPITEL 4.
2. Ablassen:
lKühlflüssigkeit
Siehe unter “KÜHLFLÜS-
SIGKEIT WECHSELN”. REGLAGE DU REGIME DE
RALENTI
1. Mettre le moteur en marche et
bien le chauffer.
2. Attacher:
lCompte-tours inductif
Au fil de la bougie.
3. Régler:
lRégime de ralenti
Etapes de réglage:
lRégler la vis de richesse.
Se reporter à la section
“RÉGLAGE DE LA VIS DE
RICHESSE”.
lTourner la vis de butée de l’accélé-
rateur 1 jusqu’à ce que le moteur
tourne au régime le plus bas possi-
ble.
Pour augmenter la régime de
ralenti ® Serrer a la vis de butée
de l’accélérateur 1.
Pour diminuer le régime de ralenti
® Desserrer b la vis de butée de
l’accélérateur 1.
Compte-tours inductif:
YU-08036-B
Compte-tours du moteur:
90890-03113
Régime de ralenti du
moteur:
1.700 à 1.900 tr/mn
CONTROLE ET REGLAGE DU JEU
DE SOUPAPES
N.B.:
lLe jeu de soupapes doit être réglé
quand le moteur est froid au toucher.
lVérifier ou régler le jeu de soupapes
avec le piston au point mort haut
(PMH) sur la course de compression.
1. Déposer:
lSelle
lRéservoir de carburant
Se reporter à la section
“SELLE, RESERVOIR A
ESSENCE ET CACHES
LATERAUX” au CHAPITRE
4.
2. Vidanger:
lLiquide de refroidissement
Se reporter à la section
“CHANGEMENT DU
LIQUIDE DE REFROIDISSE-
MENT”.REGOLAZIONE DEL MINIMO
1. Avviare e riscaldare bene il
motore.
2. Collegare:
lContagiri induttivo
Al cavo della candela.
3. Regolare:
lRegime del minimo
Fasi di regolazione:
lRegolare la vite di registro del
minimo.
Fare riferimento al paragrafo
“REGOLAZIONE DELLA VITE
DI REGISTRO DEL MINIMO”.
lRuotare la vite di arresto dell’acce-
leratore 1 finché il motore non
funzioni alla più bassa velocità
possibile.
Per aumentare il minimo ®
Avvitare a la vite di arresto
dell’acceleratore 1.
Per abbassare il minimo ®
Svitare b la vite di arresto
dell’acceleratore 1.
Contagiri induttivo:
YU-08036-B
Contagiri motore:
90890-03113
Regime del minimo:
1.700 ~ 1.900 giri/min.
CONTROLLO E REGOLAZIONE
DEL GIOCO DELLE VALVOLE
NOTA:
lRegolare il gioco delle valvole quando
il motore è freddo al tatto.
lPer controllare o regolare il gioco
delle valvole il pistone deve trovarsi al
punto morto superiore (PMS) nella
fase di compressione.
1. Rimuovere:
lSella
lSerbatoio del carburante
Fare riferimento al paragrafo
“SELLA, SERBATOIO DEL
CARBURANTE E CARENA-
TURA LATERALE” al CAPI-
TOLO 4.
2. Scaricare:
lRefrigerante
Fare riferimento al paragrafo
“SOSTITUZIONE REFRIGE-
RANTE”.
3 - 19
Page 204 of 686

3 - 20
INSP
ADJ
VALVE CLEARANCE INSPECTION AND ADJUSTMENT
3. Remove:
lRight radiator
Refer to “RADIATOR” section in the
CHAPTER 4.
lCarburetor
Refer to “CARBURETOR” section in
the CHAPTER 4.
lSpark plug
lUpper engine bracket
lCylinder head cover
Refer to “CAMSHAFTS” section in the
CHAPTER 4.
4. Remove:
lTiming mark accessing screw 1
lCrankshaft end accessing screw 2
lO-ring
5. Check:
lValve clearance
Out of specification ® Adjust.
Valve clearance (cold):
Intake valve:
0.10 ~ 0.15 mm (0.0039 ~ 0.0059 in)
Exhaust valve:
0.17 ~ 0.22 mm (0.0067 ~ 0.0087 in)
Page 205 of 686

INSP
ADJ
CONTROLE ET REGLAGE DU JEU DE SOUPAPES
VENTILSPIEL KONTROLLIEREN UND EINSTELLEN
CONTROLLO E REGOLAZIONE DEL GIOCO DELLE VALVOLE
3. Demontieren:
lRechter Kühler
Siehe Abschnitt “KÜHLER”
in KAPITEL 4.
lVergaser
Siehe Abschnitt “VERGA-
SER” in KAPITEL 4.
lZündkerze
lOberer Motorbügel
lZylinderkopfdeckel
Siehe Abschnitt “NOCKEN-
WELLEN” in KAPITEL 4.
4. Demontieren:
lSteuermarkierung-Zugangs-
schraube 1
lKurbelwellenende-Zugangs-
schraube 2
lO-Ring
5. Kontrollieren:
lVentilspiel
Unvorschriftsmäßig ® Ein-
stellen.
Ventilspiel (kalt)
Einlaßventil
0,10–0,15 mm
Auslaßventil
0,17–0,22 mm
3. Déposer:
lRadiateur de droite
Se reporter à la section
“RADIATEUR” au CHAPI-
TRE 4.
lCarburateur
Se reporter à la section “CAR-
BURATEUR” au CHAPITRE
4.
lBougie
lSupport supérieur de moteur
lCouvre-culasse
Se reporter à la section
“ARBRES A CAMES” au
CHAPITRE 4.
4. Déposer:
lVis d’accès du repère de distri-
bution 1
lVis d’accès de l’extrémité de
vilebrequin 2
lJoint torique
5. Contrôler:
lJeu de soupapes
Hors spécifications ® Régler.
Jeu de soupapes (à froid):
Soupape d’admission:
0,10 à 0,15 mm
(0,0039 à 0,0059 in)
Soupape d’échappement:
0,17 à 0,22 mm
(0,0067 à 0,0087 in)
3. Rimuovere:
lRadiatore destro
Fare riferimento al paragrafo
“RADIATORE” nel CAPI-
TOLO 4.
lCarburatore
Fare riferimento al paragrafo
“CARBURATORE” nel
CAPITOLO 4.
lCandela d’accensione
lStaffa motore superiore
lCoperchio testata del cilindro
Fare riferimento al paragrafo
“ALBERI A CAMME” nel
CAPITOLO 4.
4. Rimuovere:
lVite di accesso al riferimento
per fasatura 1
lVite di accesso estremità
albero motore 2
lO-ring
5. Controllare:
lGioco valvole
Fuori specifica ® Regolare.
Gioco valvole (a freddo):
Valvola di aspirazione:
0,10 ~ 0,15 mm
(0,0039 ~ 0,0059 in)
Valvola di scarico:
0,17 ~ 0,22 mm
(0,0067 ~ 0,0087 in)
3 - 20
Page 206 of 686

3 - 21
INSP
ADJ

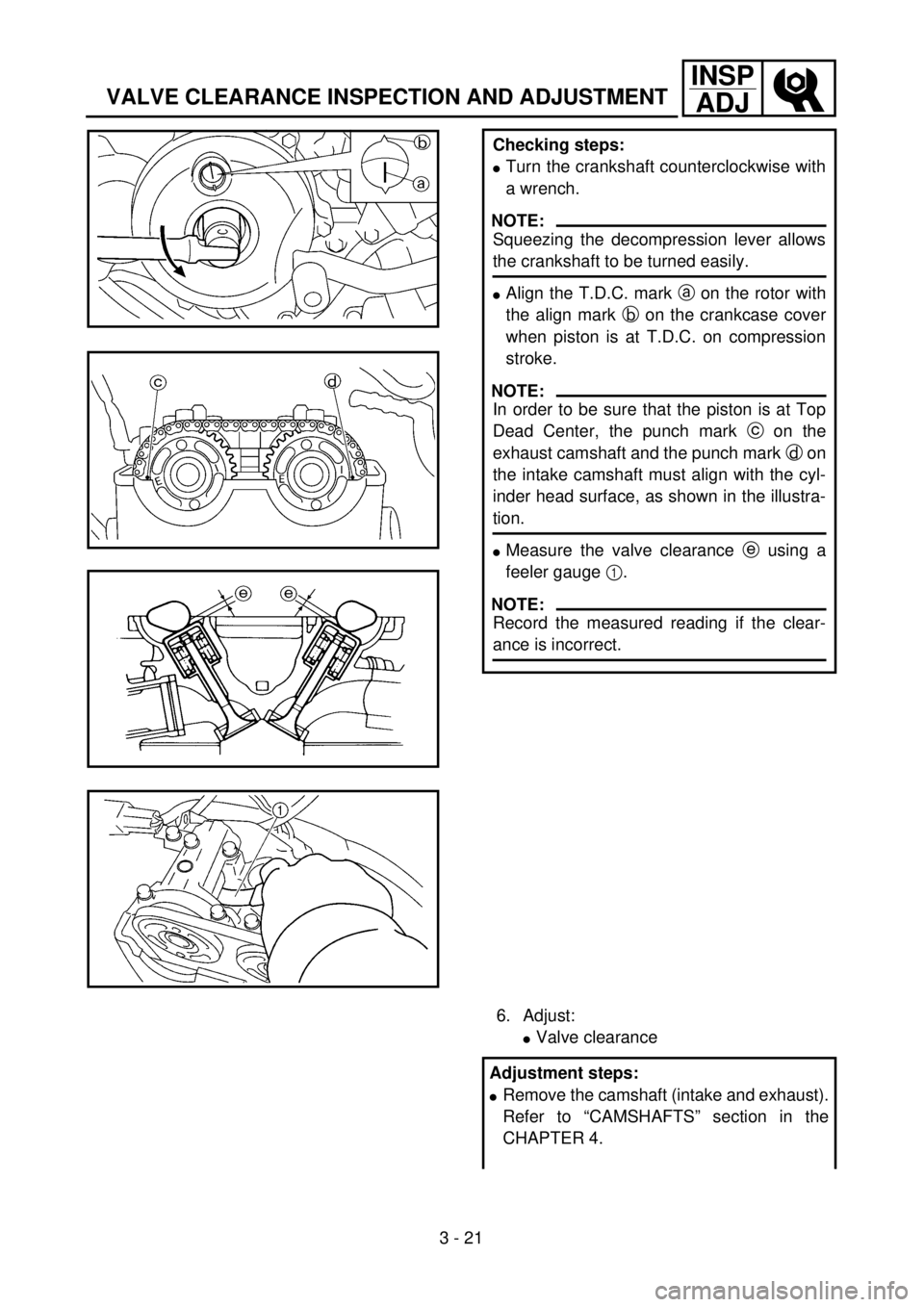

VALVE CLEARANCE INSPECTION AND ADJUSTMENT
Checking steps:
lTurn the crankshaft counterclockwise with
a wrench.
NOTE:
Squeezing the decompression lever allows
the crankshaft to be turned easily.
lAlign the T.D.C. mark a on the rotor with
the align mark b on the crankcase cover
when piston is at T.D.C. on compression
stroke.
NOTE:
In order to be sure that the piston is at Top
Dead Center, the punch mark c on the
exhaust camshaft and the punch mark d on
the intake camshaft must align with the cyl-
inder head surface, as shown in the illustra-
tion.
lMeasure the valve clearance e using a
feeler gauge 1.
NOTE:
Record the measured reading if the clear-
ance is incorrect.
6. Adjust:
lValve clearance
Adjustment steps:
lRemove the camshaft (intake and exhaust).
Refer to “CAMSHAFTS” section in the
CHAPTER 4.
Page 207 of 686

INSP
ADJ
CONTROLE ET REGLAGE DU JEU DE SOUPAPES
VENTILSPIEL KONTROLLIEREN UND EINSTELLEN
CONTROLLO E REGOLAZIONE DEL GIOCO DELLE VALVOLE
Arbeitsschritte
lKurbelwelle mit einem Schrau-
benschlüssel gegen den Uhr-
zeigersinn drehen.
HINWEIS:
Den Dekompressionshebel betäti-
gen, damit sich die Kurbelwelle
leichter drehen läßt.
lWenn sich der Kolben des Zy-
linders im oberen Totpunkt (OT)
befindet, die OT-Markierung a
des Rotors auf die Kurbelge-
häuse-Markierung b ausrich-
ten.
HINWEIS:
Der Kolben steht im oberen Tot-
punkt, wenn die Markierung c an
der Auslaß-Nockenwelle und d
an der Einlaß-Nokkenwelle laut
Abbildung mit der Zylinderkopf-
kante fluchtet.
lVentilspiel e mit einer Fühler-
lehre 1 messen.
HINWEIS:
Bei unzulässigem Spiel das Meß-
ergebnis notieren.
6. Einstellen:
lVentilspiel
Arbeitsschritte:
lDie Nockenwellen (Einlaß und
Auslaß) demontieren.
Siehe Abschnitt “NOCKEN-
WELLEN” in KAPITEL 4.
Étapes de la vérification:
lFaire tourner le vilebrequin dans le
sens inverse des aiguilles d’une
montre à l’aide d’une clé.
N.B.:
Serrer le levier de décompression
afin que le vilebrequin tourne plus
facilement.
lAligner le repère T.D.C. a du
rotor avec le repère d’alignement
b du couvercle de carter quand le
piston est au PMH sur sa course de
compression.
N.B.:
Les pistons sont au PMH lorsque le
repère d’alignement c de l’arbre à
cames d’échappement et le repère
d’alignement d de l’arbre à cames
d’admission s’alignent sur la surface
de la culasse, comme illustré.
lMesurer le jeu de soupapes e à
l’aide d’une jauge d’épaisseur 1.
N.B.:
Inscrire le relevé de la mesure si le
jeu n’est pas correct.
6. Régler:
lJeu de soupapes
Etapes du réglage:
lDéposer les arbres à cames (admis-
sion et échappement).
Se reporter à la section “ARBRES
A CAMES” au CHAPITRE 4.
Fasi di controllo:
lRuotare l’albero motore in senso
antiorario con una chiave.
NOTA:
Schiacciando la leva di decompres-
sione la rotazione dell’albero motore
è agevole.
lAllineare il riferimento PMS a sul
rotore al riferimento b sul coper-
chio del carter quando il pistone si
trova nel PMS nella fase di com-
pressione.
NOTA:
Per accertarsi che il pistone sia al
punto morto superiore, la punzona-
tura c sull’albero a camme di sca-
rico e la punzonatura d sull’albero a
camme di ammissione devono essere
allineate alla superficie della testata
del cilindro, come illustrato nella
figura.
lMisurare il gioco delle valvole e
utilizzando uno spessimetro 1.
NOTA:
Registrare il valore misurato se il
gioco è errato.
6. Regolare:
lGioco valvole
Fasi di regolazione:
lRimuovere gli alberi a camme
(ammissione e scarico).
Fare riferimento al paragrafo
“ALBERI A CAMME” nel CAPI-
TOLO 4.
3 - 21
Page 208 of 686

3 - 22
INSP
ADJ

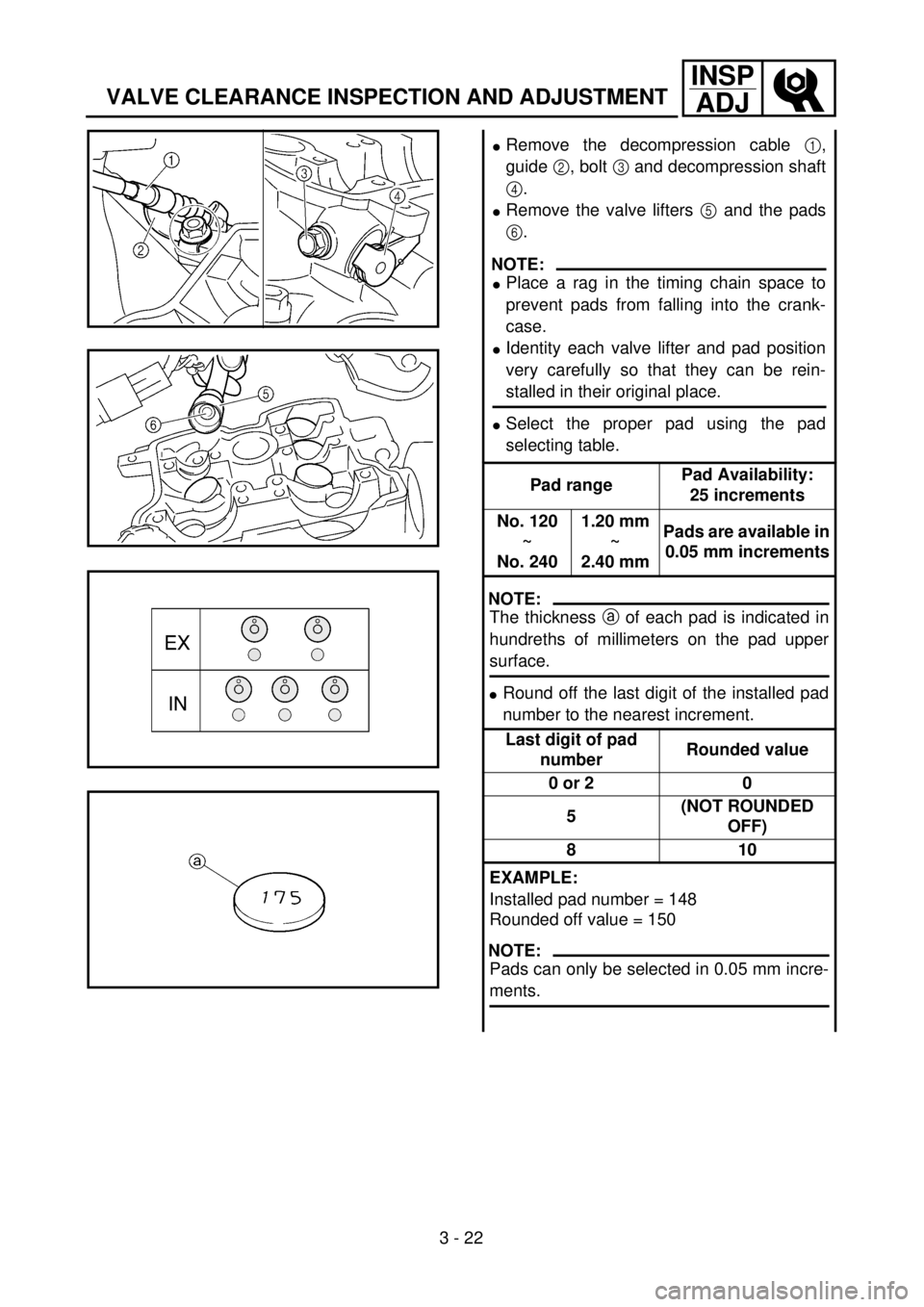

VALVE CLEARANCE INSPECTION AND ADJUSTMENT
lRemove the decompression cable 1,
guide 2, bolt 3 and decompression shaft
4.
lRemove the valve lifters 5 and the pads
6.
NOTE:
lPlace a rag in the timing chain space to
prevent pads from falling into the crank-
case.
lIdentity each valve lifter and pad position
very carefully so that they can be rein-
stalled in their original place.
lSelect the proper pad using the pad
selecting table.
Pad rangePad Availability:
25 increments
No. 120
~
No. 2401.20 mm
~
2.40 mmPads are available in
0.05 mm increments
NOTE:
The thickness a of each pad is indicated in
hundreths of millimeters on the pad upper
surface.
lRound off the last digit of the installed pad
number to the nearest increment.
Last digit of pad
numberRounded value
0 or 2 0
5(NOT ROUNDED
OFF)
810
EXAMPLE:
Installed pad number = 148
Rounded off value = 150
NOTE:
Pads can only be selected in 0.05 mm incre-
ments.
Page 209 of 686

INSP
ADJ
CONTROLE ET REGLAGE DU JEU DE SOUPAPES
VENTILSPIEL KONTROLLIEREN UND EINSTELLEN
CONTROLLO E REGOLAZIONE DEL GIOCO DELLE VALVOLE
lDekompressionszug 1, Füh-
rung 2, Schraube 3 und De-
kompressionswelle 4 ausbau-
en.
lTassenstößel 5 und Ventil-
plättchen 6 demontieren.
HINWEIS:
lVor dem Ausbau der Ventilplätt-
chen das Kurbelgehäuse mit ei-
nem sauberen Tuch abdecken,
damit die Ventilplättchen nicht
hineinfallen können.
lTassenstößel und Ventilplätt-
chen für den späteren Wieder-
einbau markieren.
lDie Ventilplättchen gemäß Ta-
belle wählen
StärkenbereichVerfügbare Ven-
tilplättchen:
25 verschie-
dene Stärken
Nr. 120
–
Nr. 2401,20 mm
–
2,40 mmIn Abstufungen
von 0,05 mm
erhältlich
HINWEIS:
Die Stärke a ist in Hundertstelmil-
limetern auf der Oberfläche der
Ventilplättchen angegeben.
lHundertstel gemäß Tabelle run-
den.
Letzte Ziffer auf
dem PlättchenGerundeter Wert
0 oder 2 0
5NICHT
GERUNDET
810
BEISPIEL:
Nr. des ausgebauten Ventilplätt-
chens = 148
Gerundeter Wert = 150
HINWEIS:
Ventilplättchen sind nur in Abstu-
fungen von 0,05 mm erhältlich.
lDéposer le câble de décompression
1, le guide 2, le boulon 3 et l’a
de décompresseur 4.
lDéposer les poussoirs de soupapes
5 et les cales 6.
N.B.:
lPlacer un chiffon dans la cavité de
la chaîne de distribution pour
empêcher les cales de tomber dans
le carter.
lNoter la position de chaque pous-
soir de soupape et de chaque cale
afin de pouvoir les remettre en
place dans leur position d’origine.
lChoisir la cale correcte à l’aide du
tableau suivant:
Epaisseur de caleNombre d’épais-
seurs disponibles:
25
N˚ 120
à
N˚ 2401,20 mm
à
2,40 mm Les cales sont dis-
ponibles par
incréments de
0,05 mm.
N.B.:
L’épaisseur a de chaque cale est indi-
quée en centièmes de millimètres sur
la face de la cale.
lArrondir le dernier chiffre de la cale
installée à l’épaisseur de cale dispo-
nible la plus proche.
Dernier chiffre du
numéro de cale Chiffre arrondi
0 ou 2 0
5 (PAS ARRONDI)
810
EXEMPLE:
Numéro de cale installée = 148
Valeur arrondie = 150
N.B.:
Les cales ne peuvent être sélection-
nées que par incréments de 0,05 mm.
lRimuovere il cavo di decompres-
sione 1, la guida 2, il bullone 3
e l’albero di decompressione 4.
lRimuovere gli alzavalvola 5 e gli
spessori 6.
NOTA:
lCollocare uno straccio nello spazio
della catena di distribuzione per
evitare che gli spessori cadano nel
carter.
lIdentificare molto attentamente la
posizione di ogni alzavalvola e di
ogni spessore in modo tale da
poterli rimontare nella posizione
originale.
lScegliere lo spessore giusto utiliz-
zando la tabella apposita.
Gamma di spes-
soriDisponibilità spes-
sori:
a 25 incrementi
N. 120
~
N. 2401,20 mm
~
2,40 mmGli spessori sono
disponibili in
incrementi di
0,05 mm
NOTA:
Lo spessore a di ogni spessore è indi-
cato in centinaia di millimetri sulla
superficie superiore dello spessore.
lArrotondare l’ultima cifra del
numero dello spessore installato
fino all’incremento più vicino.
Ultima cifra del
numero dello
spessoreValore
arrotondato
0 o 2 0
5(NON ARRO-
TONDATO)
810
ESEMPIO:
Numero dello spessore installato =
148
Valore arrotondato = 150
NOTA:
È possibile selezionare gli spessori
esclusivamente in incrementi di
0,05 mm.
3 - 22
Page 210 of 686

3 - 23
INSP
ADJ

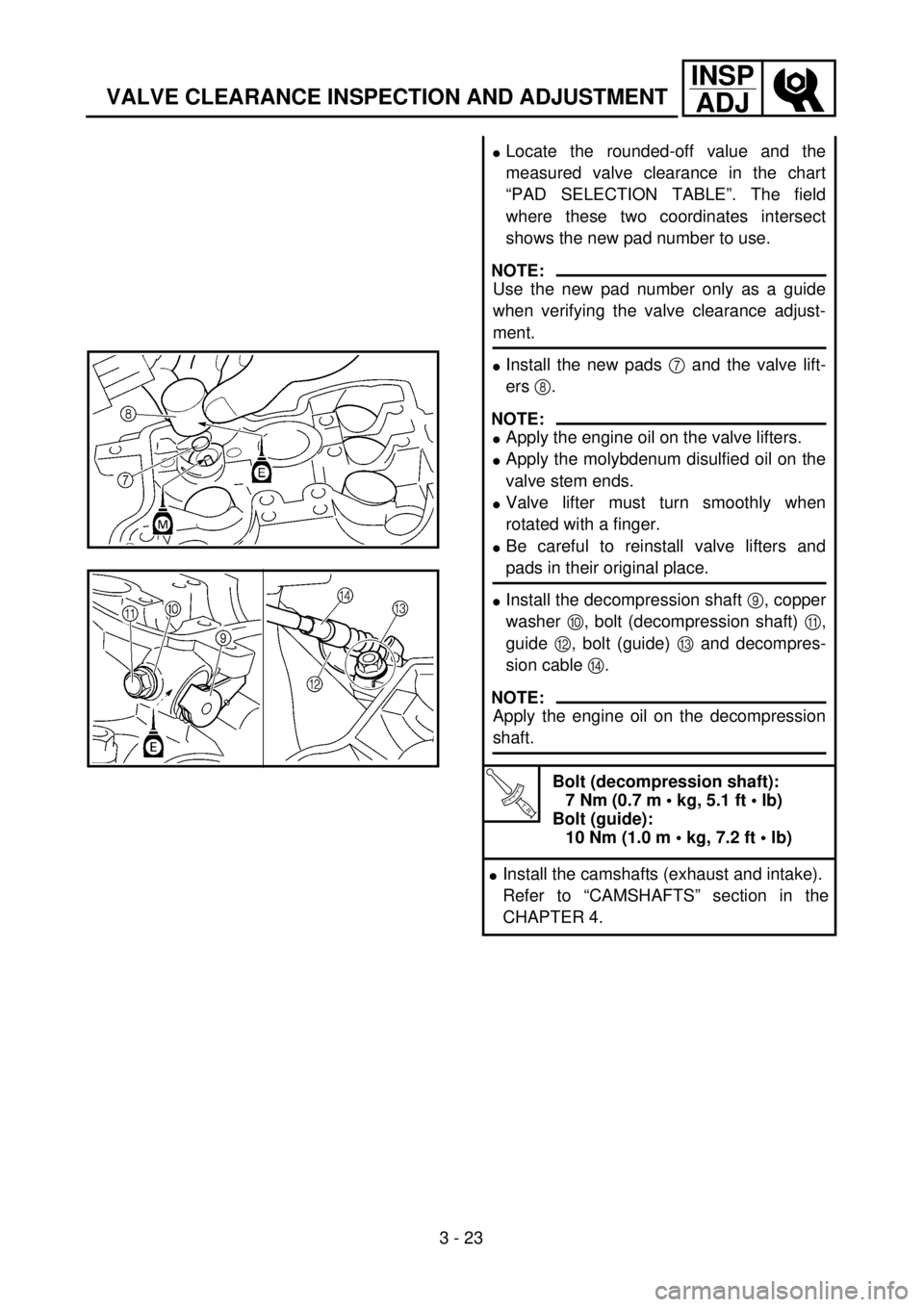

VALVE CLEARANCE INSPECTION AND ADJUSTMENT
lLocate the rounded-off value and the
measured valve clearance in the chart
“PAD SELECTION TABLE”. The field
where these two coordinates intersect
shows the new pad number to use.
NOTE:
Use the new pad number only as a guide
when verifying the valve clearance adjust-
ment.
lInstall the new pads 7 and the valve lift-
ers 8.
NOTE:
lApply the engine oil on the valve lifters.
lApply the molybdenum disulfied oil on the
valve stem ends.
lValve lifter must turn smoothly when
rotated with a finger.
lBe careful to reinstall valve lifters and
pads in their original place.
lInstall the decompression shaft 9, copper
washer 0, bolt (decompression shaft) A,
guide B, bolt (guide) C and decompres-
sion cable D.
NOTE:
Apply the engine oil on the decompression
shaft.
T R..
Bolt (decompression shaft):
7 Nm (0.7 m • kg, 5.1 ft • lb)
Bolt (guide):
10 Nm (1.0 m • kg, 7.2 ft • lb)
lInstall the camshafts (exhaust and intake).
Refer to “CAMSHAFTS” section in the
CHAPTER 4.
