YAMAHA WR 250F 2001 Notices Demploi (in French)

INSP
ADJ
CONTROLE ET ENTRETIEN AVANT UTILISATION
CONTROLE ET ENTRETIEN AVANT UTILISATION
Avant la conduite pour le rodage, l’entraînement ou une course, s’assurer que la machine est en bon état de
marche.
Avant d’utiliser cette machine, contrôler les points suivants:
CONTROLE GENERAL ET ENTRETIEN
Partie Routine Page
Liquide de refroidissementS’assurer qu’il y a du liquide de refroidissement jusqu’au bouchon de
l’orifice de remplissage du radiateur.
S’assurer que le niveau du liquide de refroidissement est correct dans
le vase d’expansion.
S’assurer que le circuit de refroidissement ne fuit pas.P.3-5 à 9
CarburantS’assurer de faire le plein d’essence fraîche. S’assurer que la canalisa-
tion d’essence ne fuit pas.P.1-13
Huile moteurS’assurer que le niveau d’huile est correct. S’assurer que le carter et la
canalisation d’huile ne fuient pas.P.3-14 à 17
Sélecteur et embrayageS’assurer que les vitesses peuvent être sélectionnées correctement et
dans l’ordre et que l’embrayage fonctionne en douceur.P.3-9
Poignée des gaz/logementS’assurer que la poignée des gaz fonctionne bien et que le jeu est cor-
rect. Lubrifier au besoin la poignée et le carter.P.3-10 à 11
Freins Contrôler le jeu de frein avant et l’efficacité des freins avant et arrière. P.3-26 à 32
Chaîne de transmissionContrôler la tension et l’alignement de la chaîne. S’assurer que la
chaîne est graissée correctement.P.3-33 à 35
RouesContrôler s’il n’y a pas d’usure excessive. Contrôler s’il n’y a pas de
rayons détendus et qu’il n’a pas de jeu excessif.P.3-43 à 44
DirectionS’assurer que le guidon peut être tourné en douceur et qu’il n’a pas de
jeu excessif.P.3-44 à 45
Bras de fourche avant et amor-
tisseur arrièreS’assurer qu’ils fonctionnent en douceur et qu’il n’y a pas de fuite
d’huile.P.3-35 à 42
Câbles et filsS’assurer que les câbles d’embrayage, de frein et de gaz coulissent
librement. S’assurer qu’ils ne sont pas coincés quand le guidon est
tourné ou quand la fourche avant est comprimée puis détendue.—
Pot d’échappementS’assurer que le pot d’échappement est bien fixé et qu’il n’est pas
fendu.P.4-2
Couronne arrièreS’assurer que le boulon de fixation de la couronne arrière n’est pas
desserré.P.3-33
GraissageContrôler si le fonctionnement se fait en douceur.
Lubrifier si nécessaire.P.3-46
Boulons et écrousS’assurer que les boulons et écrous de la partie cycle et du moteur ne
sont pas desserrés.P.1-18
ConnecteursS’assurer que la magnéto CDI, le bloc CDI et la bobine d’allumage
sont bien branchés.P.1-6
RéglagesLa machine est-elle réglée convenablement pour la condition du par-
cours de la course et du temps, ou en tenant compte des marches
d’essai avant la course? Contrôle et entretien sont-ils faits en totalité?P.7-1 à 22
3 - 4

INSP
ADJWARTUNGS- UND EINSTELLARBEITEN VOR
FAHRTBEGINN
WARTUNGS- UND EINSTELLARBEITEN VOR FAHRTBEGINN
Der Betriebszustand der Maschine muß sowohl vor dem Einfahren als auch vor jeder Übungs- und
Rennfahrt überprüft werden.
Vor Fahrtbeginn neben einer gewissenhaften Sichtkontrolle folgende Punkte prüfen.
ROUTINEKONTROLLE VOR FAHRTBEGINN
Bezeichnung Ausführung Seite
KühlflüssigkeitDer Kühler muß bis zum Rand des Einfüllstutzens mit Kühlflüs-
sigkeit befüllt sein.
Prüfen, ob der der Kühlmittelstand im Kühlmittelausgleichsbe-
hälter korrekt ist.
Kühlsystem auf Undichtigkeit prüfen.3-5–9
KraftstoffKraftstofftank mit frischem Benzin befüllen.
Kraftstoffleitung auf Undichtigkeit prüfen.1-13
MotorölÖlstand kontrollieren.
Kurbelgehäuse und Öltank (Rahmen) auf Undichtigkeit prüfen.3-14–17
Getriebe und Kupplung Schaltbarkeit der Gänge und Funktion der Kupplung prüfen. 3-9
GasdrehgriffFunktion und Spiel des Gasdrehgriffs prüfen.
Gasdrehgriff nach Bedarf schmieren.3-10–11
BremsenHandbremshebelspiel kontrollieren.
Funktion beider Bremsen prüfen.3-26–32
AntriebsketteDurchhang und Ausrichtung prüfen.
Kette nach Bedarf schmieren.3-33–35
RäderReifen auf übermäßigen Verschleiß und Luftdruck prüfen.
Speichernspannung kontrollieren.3-43–44
Lenkung Auf Schwergängigkeit und übermäßiges Spiel prüfen. 3-44–45
Teleskopgabel und Feder-
beinFunktion, auf Undichtigkeit prüfen. 3-35–42
SeilzügeKupplungs-, Brems- und Gaszüge auf Schwergängigkeit prüfen.
Sicherstellen, daß die Seilzüge bei eingeschlagenem Lenker
und eingefederter Gabel nicht behindert werden.—
Schalldämpfer Festen Sitz, auf Rißbildung prüfen. 4-2
Kettenrad Schrauben auf festen Sitz prüfen. 3-33
Allgemeine Schmierung Die Funktion der zu schmierenden Teile prüfen, ggf. schmieren. 3-46
Schraubverbindungen am
FahrwerkAlle Schrauben und Muttern auf festen Sitz prüfen. 1-18
SteckverbinderSteckverbinder von CDI-Schwunglichtmagnetzünder und -Zünd-
box sowie Zündspule auf festen Sitz prüfen.1-6
Einstellungen und Abstim-
mungSicherstellen, daß die Maschine auf die Rennstrecke sowie die
herrschenden Wetter- und Fahrbedingungen abgestimmt ist.
Dabei die im Probelauf erzielten Ergebnisse berücksichtigen.
Alle Kontrollen und Wartungsarbeiten müssen sachgemäß
durchgeführt worden sein.7-1–22
3 - 4

INSP
ADJ
CONTROLLI PRELIMINARI E MANUTENZIONE
CONTROLLI PRELIMINARI E MANUTENZIONE
Prima di mettersi alla guida per il rodaggio, per fare pratica o per la gara, accertarsi che il veicolo sia in buone
condizioni di funzionamento.
Prima di usare questo veicolo, controllare quanto segue:
ISPEZIONE GENERALE E MANUTENZIONE
Elemento Routine Pagina
RefrigeranteControllare che il livello del refrigerante raggiunga il tappo del
radiatore.
Controllare che il livello del liquido di raffreddamento sia corretto nel
serbatoio del liquido di raffreddamento.
Controllare la presenza di eventuali perdite nel sistema di
raffreddamento.P.3-5 ~ 9
CarburanteControllare che il serbatoio contenga benzina nuova. Controllare la
presenza di eventuali perdite nella linea carburante.P.1-13
Olio motoreControllare che il livello dell’olio sia esatto. Controllare la presenza di
eventuali perdite nella linea dell’olio del carter e del telaio.P.3-14 ~ 17
Cambio e frizioneControllare che il cambio ingrani correttamente e che la frizione
funzioni dolcemente.P.3-9
Manopola dell’acceleratore/
alloggiamentoControllare che l’azionamento della manopola dell’acceleratore e il
gioco libero siano stati regolati correttamente. Lubrificare la manopola
dell’acceleratore e l’alloggiamento se necessario.P.3-10 ~ 11
FreniControllare il gioco del freno anteriore e l’effetto del freno anteriore e
posteriore.P.3-26 ~ 32
Catena di trasmissioneControllare la mollezza e l’allineamento della catena di trasmissione.
Controllare che la catena di trasmissione sia lubrificata correttamente.P.3-33 ~ 35
RuoteVerificarne l’eventuale usura eccessiva e controllare la pressione dei
pneumatici. Verificare che non vi siano raggi allentati né con gioco
eccessivo.P.3-43 ~ 44
SterzoControllare che il manubrio possa essere girato dolcemente e che non
abbia un gioco eccessivo.P.3-44 ~ 45
Forcelle anteriori e
ammortizzatori posterioriControllare che funzionino senza strappi e che non vi siano perdite
d’olio.P.3-35 ~ 42
Cavi (fili)Controllare che i cavi della frizione e dell’acceleratore possano
muoversi liberamente. Verificare che non si incastrino quando si gira il
manubrio o quando le forcelle anteriori si muovono su e giù.—
Tubo di scaricoControllare che il tubo di scarico sia fermamente montato e non
presenti incrinature.P.4-2
Corona dentata ruota
posterioreControllare che il bullone di serraggio della corona dentata della ruota
posteriore non sia lento.P.3-33
Lubrificazione Verificarne l’azionamento regolare. Lubrificare se necessario. P.3-46
Bulloni e dadiControllare la presenza di eventuali bulloni e dadi lenti nella parte
ciclistica e sul motore.P.1-18
Connettori dei caviControllare che il magnete-CDI, l’unità CDI e la bobina di accensione
siano collegati correttamente.P.1-6
ImpostazioniIl veicolo è stato impostato in maniera idonea alle condizioni della
pista e a quelle atmosferiche nonché prendendo in considerazione i
risultati delle prove prima della gara? I controlli e gli interventi di
manutenzione sono stati completati?P.7-1 ~ 22
3 - 4

3 - 5
INSP
ADJ
EC350000
ENGINE
EC351011
COOLANT LEVEL INSPECTION
WARNING
Do not remove the radiator cap 1, drain
bolt and hoses when the engine and radia-
tor are hot. Scalding hot fluid and steam
may be blown out under pressure, which
could cause serious injury.
When the engine has cooled, place a thick
towel over the radiator cap, slowly rotate
the cap counterclockwise to the detent.
This procedure allows any residual pres-
sure to escape. When the hissing sound
has stopped, press down on the cap while
turning counterclockwise and remove it.
CAUTION:
Hard water or salt water is harmful to the
engine parts. You may use distilled water, if
you can’t get soft water.
1. Place the machine on a level place, and
hold it in an upright position.
2. Inspect:
lCoolant level
Coolant level should be between the
maximum a and minimum b marks.
Coolant level is below the “LOW” level
line ® Add soft water (tap water) up to
the proper level.
3. Start the engine and let it warm up for
several minutes.
4. Turn off the engine and check the coolant
level again.
NOTE:
Before checking the coolant level, wait a few
minutes until the coolant settles.
LOWFULLCOOLANT
a
b

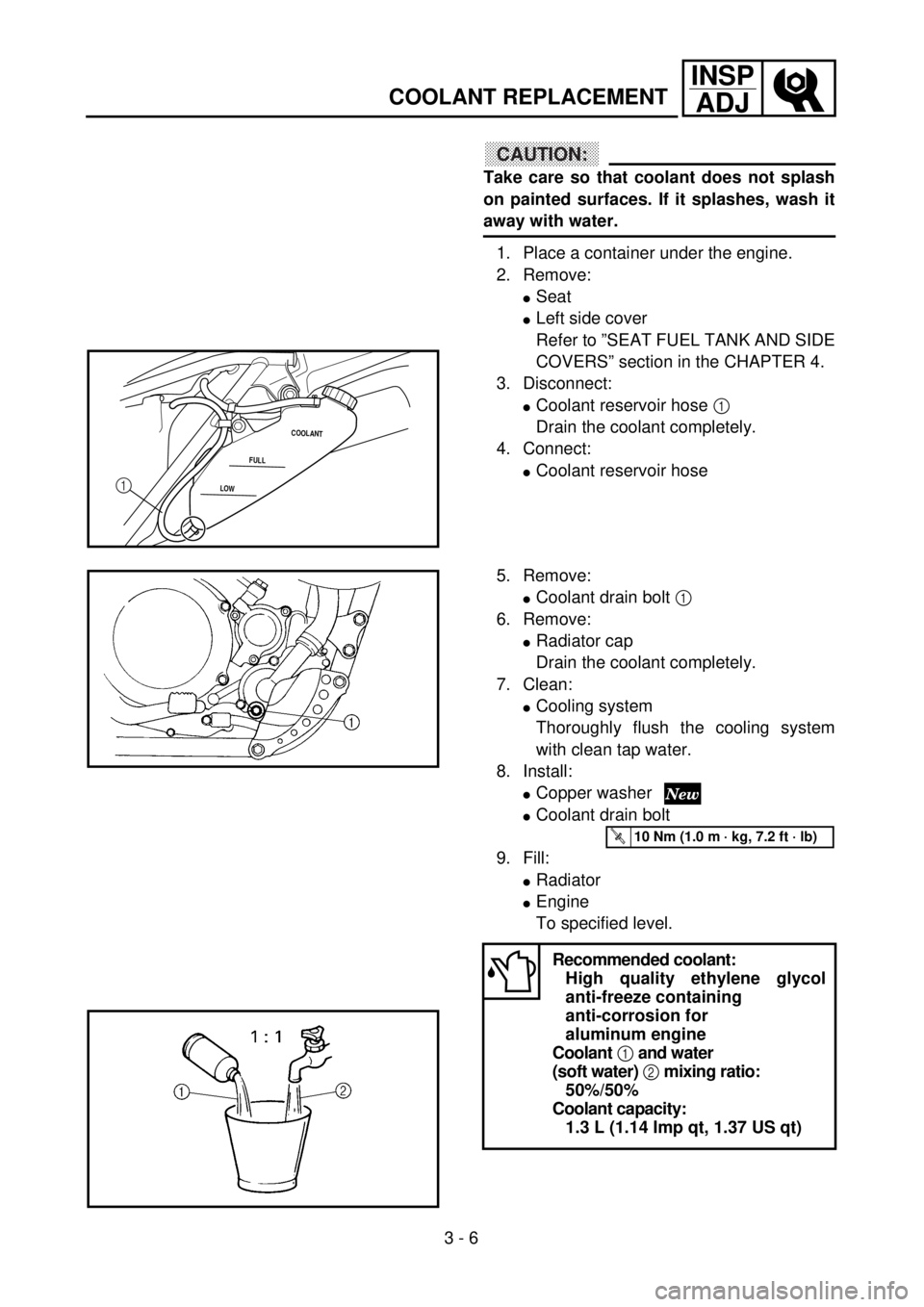

COOLANT REPLACEMENT
WARNING
Do not remove the radiator cap when the
engine is hot.
ENGINE/COOLANT LEVEL INSPECTION/
COOLANT REPLACEMENT

INSP
ADJ
MOTOR
KÜHLFLÜSSIGKEITSTAND KON-
TROLLIEREN
WARNUNG
Der heiße Kühler steht unter Druck.
Daher niemals den Kühlerverschluß-
deckel 1, die Ablaßschraube oder
Kühlsystemschläuche bei heißem
Motor abnehmen, denn austreten-
der Dampf und heiße Kühlflüssig-
keit könnten ernsthafte Verbrühun-
gen verursachen. Den
Kühlerverschlußdeckel erst nach Ab-
kühlen des Motors öffnen. Dazu einen
dicken Lappen über den Kühlerver-
schlußdeckel legen und den Deckel
langsam gegen den Uhrzeigersinn
bis zum Anschlag drehen, damit der
restliche Druck entweichen kann.
Wenn kein Zischen mehr zu verneh-
men ist, auf den Dekkel drücken und
ihn gegen den Uhrzeigersinn ab-
schrauben.
ACHTUNG:
Hartes Wasser oder Salzwasser
sind für den Motor schädlich. De-
stilliertes Wasser, am besten je-
doch Kühlflüssigkeit verwenden.
1. Das Motorrad auf eine ebene
Fläche stellen und vollständig
gerade halten.
2. Kontrollieren:
lKühlflüssigkeitsstand
Der Kühlflüssigkeitsstand
sollte sich zwischen der
Maximalstand-Markierung
a und für Minimalstand-
Markierung b befinden.
Unter halb der Minimal-
stand-Markierung ® Kühl-
flüssigkeit der empfohlenen
bis zum vorgeschriebenen
Stand auffüllen.
3. Den Motor starten und einige
Minuten warmlaufen lassen.
4. Den Motor abstellen und den
Kühlflüssigkeitsstand erneut
kontrollieren.
HINWEIS:
Vor der Kontrolle des Kühlflüssigkeits-
stands einige Minuten warten, damit
sich die Kühlflüssigkeit setzen kann.
KÜHLFLÜSSIGKEIT WECHSELN
WARNUNG
Den Kühlerverschlußdeckel unter
keinen Umständen bei heißem Mo-
tor abnehmen. MOTEUR/CONTROLE DU NIVEAU DU LIQUIDE DE REFROIDISSEMENT/
CHANGEMENT DU LIQUIDE DE REFROIDISSEMENT
MOTOR/KÜHLFLÜSSIGKEITSTAND KONTROLLIEREN/KÜHLFLÜSSIGKEIT WECHSELN
MOTORE/CONTROLLO DEL LIVELLO DI REFRIGERANTE/
SOSTITUZIONE LIQUIDO DI RAFFREDDAMENTO
MOTEUR
CONTROLE DU NIVEAU DU
LIQUIDE DE REFROIDISSEMENT
AVERTISSEMENT
Ne pas déposer le bouchon du radia-
teur 1, le boulon de vidange et les
tuyaux quand le moteur et le radia-
teur sont chauds. Le liquide bouillant
et de la vapeur pourraient être éjectés
sous pression, ce qui pourrait causer
de graves brûlures. Quand le moteur
est froid, mettre un chiffon épais sur le
bouchon du radiateur et tourner len-
tement le bouchon à gauche jusqu’au
point de détente. Cette procédure per-
met de faire tomber toute pression
résiduelle. Quand le sifflement s’est
arrêté, appuyer sur le bouchon tout en
le tournant à droite pour le déposer.
ATTENTION:
L’eau calcaire et l’eau salée sont nuisi-
bles pour les pièces du moteur. Si on
ne dispose pas d’eau douce, on peut
utiliser de l’eau distillée.
1. Placer la machine sur un sol de
niveau, puis tenir bien vertical.
2. Vérifier:
lNiveau du liquide de refroidis-
sement
Le niveau du liquide de refroi-
dissement devrait se trouver
entre les lignes de maximum
a et de minimum b.
Le niveau du liquide de refroi-
dissement est en dessous de la
ligne de niveau “LOW” ®
ajouter de l’eau douce (eau de
robinet) jusqu’au niveau cor-
rect.
3. Démarrer le moteur et le laisser
chauffer quelques minutes.
4. Arrêtez le moteur et vérifier à
nouveau le niveau du liquide de
refroidissement.
N.B.:
Avant de vérifier le niveau du liquide de
refroidissement, attendre quelques minu-
tes que le liquide de refroidissement soit
reposé.
CHANGEMENT DU LIQUIDE DE
REFROIDISSEMENT
AVERTISSEMENT
Ne jamais enlever le bouchon du
radiateur quand le moteur est chaud.
3 - 5
MOTORE
CONTROLLO DEL LIVELLO DI
REFRIGERANTE
AVVERTENZA
Non rimuovere il tappo del radiatore
1, il bullone di scarico e i flessibili
quando il motore ed il radiatore sono
caldi. Si potrebbe verificare la fuoriu-
scita sotto pressione di liquido e
vapori bollenti, che potrebbe provo-
care infortuni gravi.
Dopo che il motore si è raffreddato,
posizionare un asciugamano spesso sul
tappo del radiatore e far ruotare len-
tamente il tappo in senso opposto al
fermo. Questa procedura consentirà la
fuoriuscita della pressione residua.
Quando non si sente più il sibilo carat-
teristico, premere sul tappo del radia-
tore e svitarlo in senso antiorario per
rimuoverlo.
ATTENZIONE:
L’acqua dura o salata è dannosa per i
componenti del motore. È possibile
usare acqua distillata, se non è dispo-
nibile acqua dolce.
1. Posizionare il veicolo su una
superficie piana e tenerlo in posi-
zione eretta.
2. Ispezionare:
lLivello liquido di raffredda-
mento
Il livello del liquido di raffred-
damento deve trovarsi tra i rife-
rimenti di livello massimo a e
di livello minimo b.
Il livello del liquido di raffred-
damento è inferiore al riferi-
mento del minimo “LOW” ®
Aggiungere acqua dolce (acqua
del rubinetto) fino al livello
corretto.
3. Avviare il motore e farlo riscal-
dare per alcuni minuti.
4. Spegnere il motore e ricontrollare
il livello del liquido di raffredda-
mento.
NOTA:
Prima di controlla il livello del liquido di
raffreddamento, attendere qualche
minuto per lasciare depositare il liquido
di raffreddamento.
SOSTITUZIONE LIQUIDO DI RAF-
FREDDAMENTO
AVVERTENZA
Non rimuovere il tappo del radiatore a
motore caldo.

3 - 6
INSP
ADJ
COOLANT REPLACEMENT
CAUTION:
Take care so that coolant does not splash
on painted surfaces. If it splashes, wash it
away with water.
1. Place a container under the engine.
2. Remove:
lSeat
lLeft side cover
Refer to ”SEAT FUEL TANK AND SIDE
COVERS” section in the CHAPTER 4.
3. Disconnect:
lCoolant reservoir hose 1
Drain the coolant completely.
4. Connect:
lCoolant reservoir hoseLOWFULLCOOLANT1
5. Remove:
lCoolant drain bolt 1
6. Remove:
lRadiator cap
Drain the coolant completely.
7. Clean:
lCooling system
Thoroughly flush the cooling system
with clean tap water.
8. Install:
lCopper washer
lCoolant drain bolt
9. Fill:
lRadiator
lEngine
To specified level.
Recommended coolant:
High quality ethylene glycol
anti-freeze containing
anti-corrosion for
aluminum engine
Coolant 1 and water
(soft water) 2 mixing ratio:
50%/50%
Coolant capacity:
1.3 L (1.14 Imp qt, 1.37 US qt)
T R..10 Nm (1.0 m · kg, 7.2 ft · lb)

INSP
ADJ
CHANGEMENT DU LIQUIDE DE REFROIDISSEMENT
KÜHLFLÜSSIGKEIT WECHSELN
SOSTITUZIONE LIQUIDO DI RAFFREDDAMENTO
ACHTUNG:
Darauf achten, daß keine Kühlflüs-
sigkeit auf lackierte Flächen ge-
langt. Sollte dies dennoch gesche-
hen, sofort mit Wasser
abwaschen.
1. Einen Auffangbehälter unter
den Motor stellen.
2. Demontieren:
lSitzbank
lSeitenabdeckung(links)
Siehe Abschnitt “SITZ-
BANK, KRAFTSTOFF-
TANK UND
SEITENABDEKKUNGEN”
in KAPITEL 4.
3. Lösen:
lSchlauch des Kühlflüssig-
keitsbehälters 1
Kühlflüssigkeitsbehälter
ablassen.
4. Anschließen:
lKühlflüssigkeitsbehälters-
Schlauch
5. Demontieren:
lKühlflüssigkeits-Ablaß-
schraube 1
6. Demontieren:
lKühlerverschlußdeckel
Das Kühlflüssigkeit vollstän-
dig ablassen.
7. Reinigen:
lKühlsystem
Die Kühlsystem gründlich
mit Leitungswasser spülen.
8. Montieren:
lKupferscheibe
lKühlflüssigkeits-Ablaß-
schraube
9. Befüllen:
lKühler
lMotor
(bis zum vorgeschriebenen
Stand)
Empfohlenes Frost-
schutzmittel
Hochwertiges Frost-
schutzmittel auf Äthy-
lenglykolbasis mit
Korrosionsschutz-
Additiv für Alumi-
niummotoren
Mischungsverhältnis
Frostschutzmittel 1 :
Wasser 2
50%/50%
Kühlsystem-Fassungs-
vermögen
1,3 L
T R..10 Nm (1,0 m · kg)
ATTENTION:
Prendre garde à ne pas verser de
liquide de refroidissement sur les sur-
faces peintes. Si cela devait se pro-
duire, nettoyer à l’eau.
1. Mettre un récipient sous le
moteur.
2. Déposer:
lSelle
lCache latéral gauche
Vous référer à la section
“SELLE, RESERVOIR A
ESSENCE ET CACHES
LATERAUX” du CHAPITRE
4.
3. Déconnecter:
lFlexible 1 du réservoir de
liquide de refroidissement
Vidanger complètement le
liquide de refroidissement.
4. Connecter:
lFlexible du réservoir de liquide
de refroidissement
5. Déposer:
lBoulon de vidange de refroi-
dissement 1
6. Déposer:
lBouchon du radiateur
Vidanger complètement le
liquide de refroidissement.
7. Nettoyer:
lCircuit de refroidissement
Bien rincer le circuit de refroi-
dissement avec de l’eau du
robinet.
8. Monter:
lRondelle en cuivre
lBoulon de vidange de refroi-
dissement
9. Remplir:
lRadiateur
lMoteur
Au niveau spécifié.
Liquide de refroidisse-
ment recommandé:
Antigel à l’éthylène gly-
col de haute qualité con-
tenant un agent
anticorrosion pour
moteurs en aluminium
Taux du mélange liquide
de refroidissement 1/eau
(eau douce) 2:
50 %/50 %
Capacité de refroidisse-
ment:
1,3 L
(1,14 Imp qt, 1,37 US qt)
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
3 - 6
ATTENZIONE:
Fare attenzione a non far cadere refri-
gerante sulle superfici verniciate.
Eventualmente, lavarlo via con acqua.
1. Posizionare un contenitore sotto
al motore.
2. Rimuovere:
lSella
lCarenatura lato sinistro
Fare riferimento al paragrafo
“SELLA, SERBATOIO DEL
CARBURANTE E CARENA-
TURE LATERALI” al CAPI-
TOLO 4.
3. Scollegare:
lTubo flessibile del serbatoio del
liquido di raffreddamento 1
Scaricare completamente il
liquido di raffreddamento.
4. Collegare:
lTubo flessibile del serbatoio
del liquido di raffreddamento
5. Rimuovere:
lBullone di scarico del liquido
di raffreddamento 1
6. Rimuovere:
lTappo del radiatore
Scaricare completamente il
liquido di raffreddamento.
7. Pulire:
lSistema di raffreddamento
Lavare accuratamente il
sistema di raffreddamento con
acqua corrente pulita.
8. Installare:
lRondella di rame
lBullone di scarico del liquido
di raffreddamento
9. Riempire:
lRadiatore
lMotore
Fino al livello specificato.
Refrigerante consigliato:
Antigelo glicole etile-
nico di elevata qualità
contenente un agente
anticorrosivo per motori
in alluminio
Rapporto di miscelazione
refrigerante 1 e acqua
(acqua dolce) 2:
50 %/50 %
Capacità refrigerante:
1,3 L
(1,14 Imp qt, 1,37 US qt)
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)

3 - 7
INSP
ADJ
RADIATOR CAP INSPECTION
CAUTION:
lDo not mix more than one type of ethyl-
ene glycol antifreeze containing corro-
sion inhibitors for aluminum engine.
lDo not use water containing impurities or oil.
10. Install:
lRadiator cap
11. Fill:
lCoolant reservoir
Midway a between maximum and min-
imum marks on the tank.
12. Install:
lCoolant reservoir cap
13. Start the engine and let it warm up for
several minutes.
14. Turn off the engine and inspect the cool-
ant level.
Refer to “COOLANT LEVEL INSPEC-
TION” section.
NOTE:
Before checking the coolant level wait a few
minutes until the coolant settles.Handling notes of coolant:
The coolant is harmful so it should be han-
dled with special care.
WARNING
lWhen coolant splashes to your eye.
Thoroughly wash your eye with water
and see your doctor.
lWhen coolant splashes to your clothes.
Quickly wash it away with water and
then with soap.
lWhen coolant is swallowed.
Quickly make him vomit and take him
to a doctor.
LOWFULLCOOLANTa
EC355000
RADIATOR CAP INSPECTION
1. Inspect:
lSeal (radiator cap) 1
lValve and valve seat 2
Crack/damage ® Replace.
Exist fur deposits 3 ® Clean or
replace.

INSP
ADJ
CONTROLE DU BOUCHON DU RADIATEUR
KÜHLFLÜSSIGKEITSTAND KONTROLLIEREN
CONTROLLO TAPPO DEL RADIATORE
ACHTUNG:
lAuf keinen Fall verschiedene Sor-
ten Äthylenglykol-Frostschutzmit-
tel mit Korrosionsschutz für
Aluminium-Motoren vermischen.
lDestilliertes Wasser (notfalls sau-
beres Leitungswasser) verwenden.
10. Montieren:
lKühlerverschlußdeckel
11. Auffüllen:
lKühlmittelausgleichsbehälter
(a zwischen Minimal- und
Maximum)
12. Montieren:
lVerschluß des Kühlflüssig-
keitsbehälters.
13. Motor starten und einige Minu-
ten warmlaufen lassen.
14. Motor abstellen und Kühlflüssig-
keitsstand erneut kontrollieren.
Siehe Abschnitt “KÜHLFLÜS-
SIGKEITSSTAND KONTROL-
LIEREN”.
HINWEIS:
Vor der Kontrolle des Kühlflüssigkeits-
stands einige Minuten warten, damit
sich die Kühlflüssigkeit setzen kann.Hinweise zum Umgang mit
Kühlflüssigkeit
Kühlflüssigkeit ist schädlich und
sollte mit besonderer Vorsicht
behandelt werden.
WARNUNG
lWenn Kühlflüssigkeit in die
Augen gelangt, diese gründ-
lich mit Wasser ausspülen
und einen Arzt aufsuchen.
lWenn Kühlflüssigkeit auf die
Kleidung gelangt, diese sofort
mit Wasser, dann mit Seife
waschen.
lWenn Kühlflüssigkeit
geschluckt wird, die Person
schnell zum Erbrechen brin-
gen und sofort einen Arzt auf-
suchen.
KÜHLERDECKEL KONTROLLIEREN
1. Kontrollieren:
lDichtung (Kühlerverschluß-
deckel) 1
lVentil und Ventilsitz 2
Rißbildung/Beschädigung
® Erneuern.
Kalkablagerungen 3 ®
Reinigen und erneuern.
ATTENTION:
lNe pas mélanger plusieurs solutions
antigel à l’éthylène glycol contenant
des produits anticorrosion pour
moteurs en aluminium.
lNe pas utiliser d’eau contenant des
impuretés ou de l’huile.
10. Monter:
lBouchon de radiateur
11. Remplir:
lVase d’expansion
A mi-chemin a entre les repè-
res de niveau minimum et
maximum du réservoir.
12. Poser:
lLe bouchon du réservoir de
liquide de refroidissement
13. Démarrez le moteur et laisser
chauffer quelques minutes.
14. Arrêter le moteur et vérifier le niveau
du liquide de refroidissement.
Se référer à la section “VERIFICA-
TION DU NIVEAU DE LIQUIDE
DE REFROIDISSEMENT”.
N.B.:
Avant de vérifier le niveau du liquide de
refroidissement, attendre quelques minu-
tes que le liquide soir reposé.Notes concernant la manipulation
du liquide de refroidissement:
Le liquide de refroidissement étant
dangereux, il doit être manipulé avec
une attention particulière.
AVERTISSEMENT
lEn cas d’éclaboussures de
liquide de refroidissement dans
les yeux: Rincer soigneusement les
yeux à l’eau et consulter un méde-
cin dans les plus brefs délais.
lEn cas d’éclaboussures de
liquide de refroidissement sur les
vêtements: Eliminer rapidement
à l’eau puis à l’eau savonneuse.
lEn cas d’ingestion de liquide de
refroidissement: Provoquer
rapidement un vomissement puis
consulter un médecin dans les
plus brefs délais.
CONTROLE DU BOUCHON DU
RADIATEUR
1. Contrôler:
lBague (bouchon du radiateur) 1
lSoupape et siège de soupape 2
Craquelure/endommagement
® Changer.
Dépôts de tartre 3 ® Nettoyer
et changer.
3 - 7
ATTENZIONE:
lNon mescolare più di un tipo di
antigelo glicole etilenico contenete
agenti inibitori della corrosione per
motori in alluminio.
lNon utilizzare acqua contenente
impurità o olio.
10. Installare:
lTappo del radiatore
11. Riempire:
lSerbatoio del liquido di raf-
freddamento
A metà a tra i riferimenti del
livello massimo e minimo sul
serbatoio.
12. Installare:
lTappo del serbatoio del liquido
di raffreddamento
13. Avviare il motore e farlo riscal-
dare per alcuni minuti.
14. Spegnere il motore e controllare il
livello del liquido di raffreddamento.
lFare riferimento al paragrafo
“CONTROLLO DEL
LIVELLO DEL LIQUIDO DI
RAFFREDDAMENTO”.
NOTA:
Prima di controllare il livello del liquido
di raffreddamento, attendere qualche
minuto per lasciare depositare il liquido
di raffreddamento.Osservazioni per il trattamento del
refrigerante:
Il refrigerante è nocivo e va maneg-
giato con particolare attenzione.
AVVERTENZA
lSe il refrigerante viene a contatto
con gli occhi:
Lavare gli occhi con abbondante
acqua e rivolgersi al medico.
lSe il refrigerante viene a contatto
con gli abiti:
Lavarlo via con acqua e sapone.
lSe il refrigerante viene ingerito:
Indurre immediatamente il
vomito e rivolgersi ad un medico.
CONTROLLO TAPPO DEL RADIA-
TORE
1. Ispezionare:
lTenuta (tappo del radiatore) 1
lValvola e sede della valvola 2
Incrinatura/danno ® Sostitu-
ire.
Presenza di depositi 3 ®
Pulire o sostituire.

3 - 8
INSP
ADJRADIATOR CAP OPENING PRESSURE INSPECTION/
COOLING SYSTEM INSPECTION
RADIATOR CAP OPENING PRESSURE
INSPECTION
1. Attach:
lRadiator cap tester 1 and adapter 2
NOTE:
Apply water on the radiator cap seal.
3Radiator cap
2. Apply the specified pressure.
3. Inspect:
lPressure
Impossible to maintain the specified
pressure for 10 seconds ® Replace.
Radiator cap tester:
YU-24460-01/90890-01325
Radiator cap tester adapter:
YU-33984/90890-01352
Radiator cap opening pressure:
110 kPa (1.1 kg/cm2, 15.6 psi)
COOLING SYSTEM INSPECTION
1. Inspect:
lCoolant level
2. Attach:
lRadiator cap tester 1 and adapter 2
3. Apply the specified pressure.
Radiator cap tester:
YU-24460-01/90890-01325
Radiator cap tester adapter:
YU-33984/90890-01352
Standard pressure:
180 kPa (1.8 kg/cm2, 25.6 psi)
