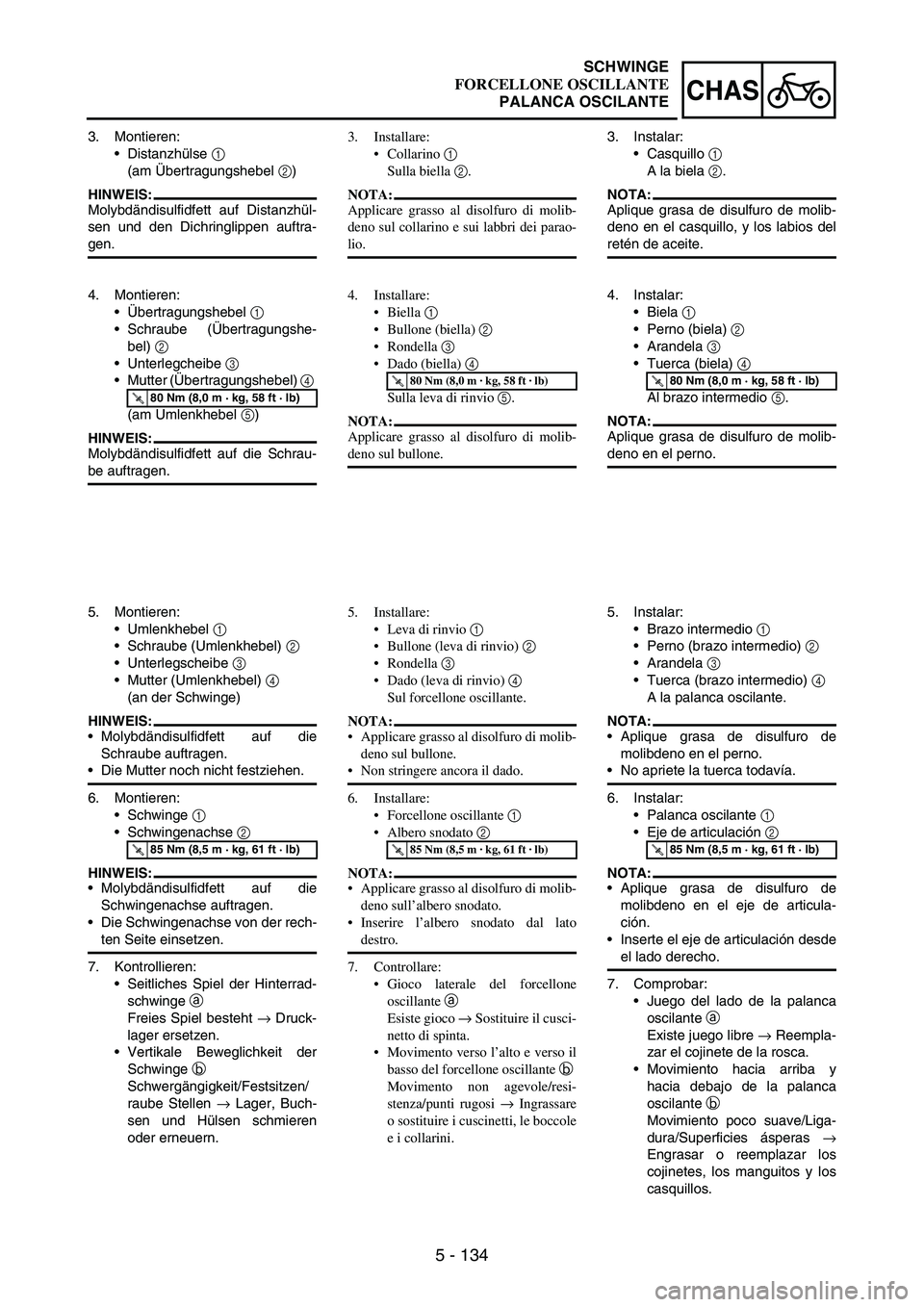

5 - 134
CHAS
3. Montieren:
Distanzhülse
1
(am Übertragungshebel
2)
HINWEIS:
Molybdändisulfidfett auf Distanzhül-
sen und den Dichringlippen auftra-
gen.
4. Montieren:
Übertragungshebel
1
Schraube (Übertragungshe-
bel)
2
Unterlegcheibe
3
Mutter (Übertragungshebel)
4
(am Umlenkhebel
5)
HINWEIS:
Molybdändisulfidfett auf die Schrau-
be auftragen.
T R..80 Nm (8,0 m · kg, 58 ft · lb)
5. Montieren:
Umlenkhebel
1
Schraube (Umlenkhebel)
2
Unterlegscheibe
3
Mutter (Umlenkhebel)
4
(an der Schwinge)
HINWEIS:
Molybdändisulfidfett auf die
Schraube auftragen.
Die Mutter noch nicht festziehen.
6. Montieren:
Schwinge
1
Schwingenachse
2
HINWEIS:
Molybdändisulfidfett auf die
Schwingenachse auftragen.
Die Schwingenachse von der rech-
ten Seite einsetzen.
7. Kontrollieren:
Seitliches Spiel der Hinterrad-
schwinge
a
Freies Spiel besteht
→ Druck-
lager ersetzen.
Vertikale Beweglichkeit der
Schwinge
b
Schwergängigkeit/Festsitzen/
raube Stellen
→ Lager, Buch-
sen und Hülsen schmieren
oder erneuern.
T R..85 Nm (8,5 m · kg, 61 ft · lb)
3. Installare:
Collarino 1
Sulla biella 2.
NOTA:
Applicare grasso al disolfuro di molib-
deno sul collarino e sui labbri dei parao-
lio.
4. Installare:
Biella 1
Bullone (biella) 2
Rondella 3
Dado (biella) 4
Sulla leva di rinvio 5.
NOTA:
Applicare grasso al disolfuro di molib-
deno sul bullone.
T R..80 Nm (8,0 m · kg, 58 ft · lb)
5. Installare:
Leva di rinvio 1
Bullone (leva di rinvio) 2
Rondella 3
Dado (leva di rinvio) 4
Sul forcellone oscillante.
NOTA:
Applicare grasso al disolfuro di molib-
deno sul bullone.
Non stringere ancora il dado.
6. Installare:
Forcellone oscillante 1
Albero snodato 2
NOTA:
Applicare grasso al disolfuro di molib-
deno sull’albero snodato.
Inserire l’albero snodato dal lato
destro.
7. Controllare:
Gioco laterale del forcellone
oscillante a
Esiste gioco → Sostituire il cusci-
netto di spinta.
Movimento verso l’alto e verso il
basso del forcellone oscillante b
Movimento non agevole/resi-
stenza/punti rugosi → Ingrassare
o sostituire i cuscinetti, le boccole
e i collarini.
T R..85 Nm (8,5 m · kg, 61 ft · lb)
3. Instalar:
Casquillo
1
A la biela
2.
NOTA:
Aplique grasa de disulfuro de molib-
deno en el casquillo, y los labios del
retén de aceite.
4. Instalar:
Biela
1
Perno (biela)
2
Arandela
3
Tuerca (biela)
4
Al brazo intermedio
5.
NOTA:
Aplique grasa de disulfuro de molib-
deno en el perno.
T R..80 Nm (8,0 m · kg, 58 ft · lb)
5. Instalar:
Brazo intermedio
1
Perno (brazo intermedio)
2
Arandela
3
Tuerca (brazo intermedio)
4
A la palanca oscilante.
NOTA:
Aplique grasa de disulfuro de
molibdeno en el perno.
No apriete la tuerca todavía.
6. Instalar:
Palanca oscilante
1
Eje de articulación
2
NOTA:
Aplique grasa de disulfuro de
molibdeno en el eje de articula-
ción.
Inserte el eje de articulación desde
el lado derecho.
7. Comprobar:
Juego del lado de la palanca
oscilante
a
Existe juego libre
→ Reempla-
zar el cojinete de la rosca.
Movimiento hacia arriba y
hacia debajo de la palanca
oscilante
b
Movimiento poco suave/Liga-
dura/Superficies ásperas
→
Engrasar o reemplazar los
cojinetes, los manguitos y los
casquillos.
T R..85 Nm (8,5 m · kg, 61 ft · lb)
SCHWINGE
FORCELLONE OSCILLANTE
PALANCA OSCILANTE

5 - 135
CHASSWINGARM
8. Install:
Bolt (connecting rod)
1
Washer
2
Nut (connecting rod)
3
NOTE:Apply the molybdenum disulfide
grease on the bolt.
Do not tighten the nut yet.
9. Install:
Bolt (rear shock absorber-
relay arm)
1
Nut (rear shock absorber-relay
arm)
2
NOTE:Apply the molybdenum disulfide
grease on the bolt.
T R..53 Nm (5.3 m · kg, 38 ft · lb)
10. Tighten:
Nut (connecting rod)
1
T R..80 Nm (8.0 m · kg, 58 ft · lb)
11. Tighten:
Nut (relay arm)
1
T R..80 Nm (8.0 m · kg, 58 ft · lb)
12. Install:
Cap
1
NOTE:Install the right cap with its mark
a
facing forward.
13. Install:
Bolt (lower chain tensioner)
1
Washer
2
Collar
3
Lower chain tensioner
4
Nut (lower chain tensioner)
5
T R..20 Nm (2.0 m · kg, 14 ft · lb)
8. Monter:
Boulon (bielle) 1
Rondelle 2
Ecrou (bielle) 3
N.B.:
Appliquer de la graisse au bisulfure de
molybdène sur le boulon.
Ne pas resserrer l’écrou à ce stade.
9. Monter:
Boulon (amortisseur arrière-bras
de relais) 1
Ecrou (amortisseur arrière-bras
de relais) 2
N.B.:
Appliquer de la graisse au bisulfure de
molybdène sur le boulon.
T R..53 Nm (5,3 m · kg, 38 ft · lb)
10. Serrer:
Ecrou (bielle) 1
T R..80 Nm (8,0 m · kg, 58 ft · lb)
11. Serrer:
Ecrou (bras relais) 1
T R..80 Nm (8,0 m · kg, 58 ft · lb)
12. Monter:
Capuchon 1
N.B.:
Installer le capuchon avec le repère a
dirigé vers l’avant.
13. Monter:
Boulon
(tendeur inférieur de chaîne) 1
Rondelle 2
Collerette 3
Tendeur inférieur de chaîne 4
Ecrou
(tendeur inférieur de chaîne) 5
T R..20 Nm 2,0 m · kg, 14 ft · lb)
BRAS OSCILLANT

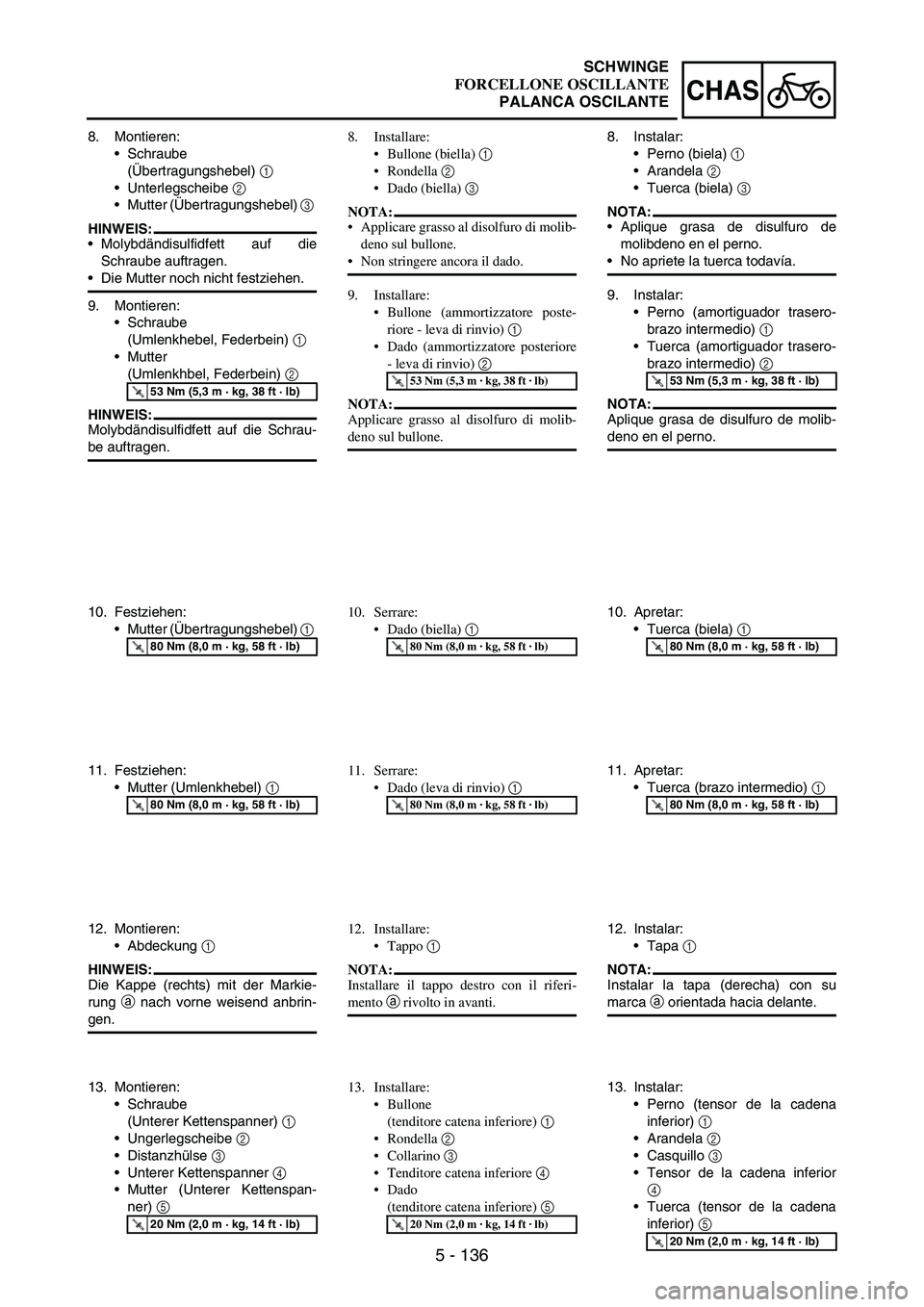

5 - 136
CHAS
8. Montieren:
Schraube
(Übertragungshebel)
1
Unterlegscheibe
2
Mutter (Übertragungshebel)
3
HINWEIS:
Molybdändisulfidfett auf die
Schraube auftragen.
Die Mutter noch nicht festziehen.
9. Montieren:
Schraube
(Umlenkhebel, Federbein)
1
Mutter
(Umlenkhbel, Federbein)
2
HINWEIS:
Molybdändisulfidfett auf die Schrau-
be auftragen.
T R..53 Nm (5,3 m · kg, 38 ft · lb)
10. Festziehen:
Mutter (Übertragungshebel)
1
T R..80 Nm (8,0 m · kg, 58 ft · lb)
11. Festziehen:
Mutter (Umlenkhebel)
1
T R..80 Nm (8,0 m · kg, 58 ft · lb)
12. Montieren:
Abdeckung
1
HINWEIS:
Die Kappe (rechts) mit der Markie-
rung
a nach vorne weisend anbrin-
gen.
13. Montieren:
Schraube
(Unterer Kettenspanner)
1
Ungerlegscheibe
2
Distanzhülse
3
Unterer Kettenspanner
4
Mutter (Unterer Kettenspan-
ner)
5
T R..20 Nm (2,0 m · kg, 14 ft · lb)
8. Installare:
Bullone (biella) 1
Rondella 2
Dado (biella) 3
NOTA:
Applicare grasso al disolfuro di molib-
deno sul bullone.
Non stringere ancora il dado.
9. Installare:
Bullone (ammortizzatore poste-
riore - leva di rinvio) 1
Dado (ammortizzatore posteriore
- leva di rinvio) 2
NOTA:
Applicare grasso al disolfuro di molib-
deno sul bullone.
T R..53 Nm (5,3 m · kg, 38 ft · lb)
10. Serrare:
Dado (biella) 1
T R..80 Nm (8,0 m · kg, 58 ft · lb)
11. Serrare:
Dado (leva di rinvio) 1
T R..80 Nm (8,0 m · kg, 58 ft · lb)
12. Installare:
Tappo 1
NOTA:
Installare il tappo destro con il riferi-
mento a rivolto in avanti.
13. Installare:
Bullone
(tenditore catena inferiore) 1
Rondella 2
Collarino 3
Tenditore catena inferiore 4
Dado
(tenditore catena inferiore) 5
T R..20 Nm (2,0 m · kg, 14 ft · lb)
8. Instalar:
Perno (biela)
1
Arandela
2
Tuerca (biela)
3
NOTA:
Aplique grasa de disulfuro de
molibdeno en el perno.
No apriete la tuerca todavía.
9. Instalar:
Perno (amortiguador trasero-
brazo intermedio)
1
Tuerca (amortiguador trasero-
brazo intermedio)
2
NOTA:
Aplique grasa de disulfuro de molib-
deno en el perno.
T R..53 Nm (5,3 m · kg, 38 ft · lb)
10. Apretar:
Tuerca (biela)
1
T R..80 Nm (8,0 m · kg, 58 ft · lb)
11. Apretar:
Tuerca (brazo intermedio)
1
T R..80 Nm (8,0 m · kg, 58 ft · lb)
12. Instalar:
Tapa
1
NOTA:
Instalar la tapa (derecha) con su
marca
a orientada hacia delante.
13. Instalar:
Perno (tensor de la cadena
inferior)
1
Arandela
2
Casquillo
3
Tensor de la cadena inferior
4
Tuerca (tensor de la cadena
inferior)
5
T R..20 Nm (2,0 m · kg, 14 ft · lb)
SCHWINGE
FORCELLONE OSCILLANTE
PALANCA OSCILANTE

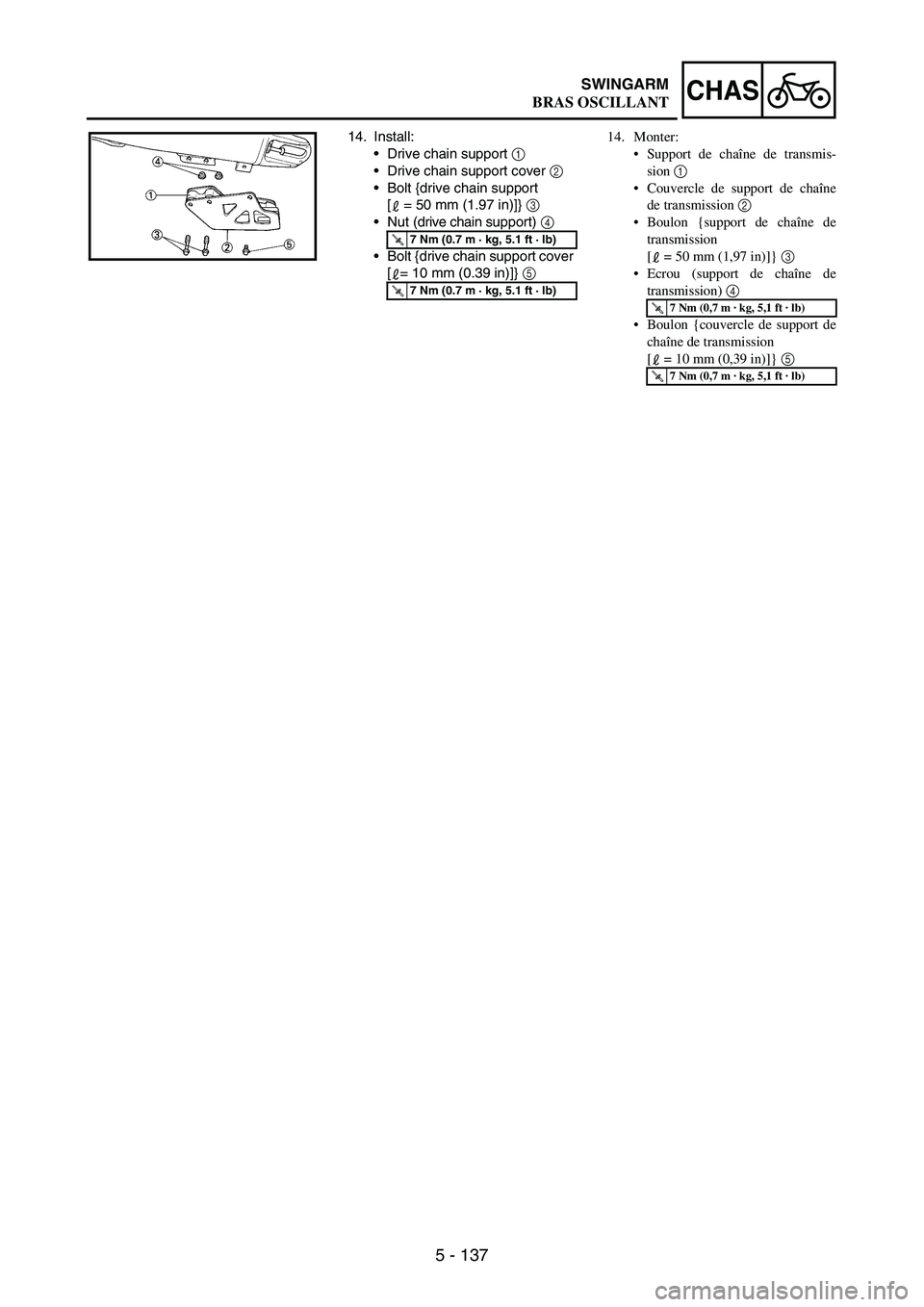

5 - 137
CHASSWINGARM
14. Install:
Drive chain support
1
Drive chain support cover
2
Bolt {drive chain support
[ = 50 mm (1.97 in)]}
3
Nut (drive chain support)
4
Bolt {drive chain support cover
[ = 10 mm (0.39 in)]}
5
T R..7 Nm (0.7 m · kg, 5.1 ft · lb)
T R..7 Nm (0.7 m · kg, 5.1 ft · lb)
14. Monter:
Support de chaîne de transmis-
sion 1
Couvercle de support de chaîne
de transmission 2
Boulon {support de chaîne de
transmission
[ = 50 mm (1,97 in)]} 3
Ecrou (support de chaîne de
transmission) 4
Boulon {couvercle de support de
chaîne de transmission
[ = 10 mm (0,39 in)]} 5
T R..7 Nm (0,7 m · kg, 5,1 ft · lb)
T R..7 Nm (0,7 m · kg, 5,1 ft · lb)
BRAS OSCILLANT

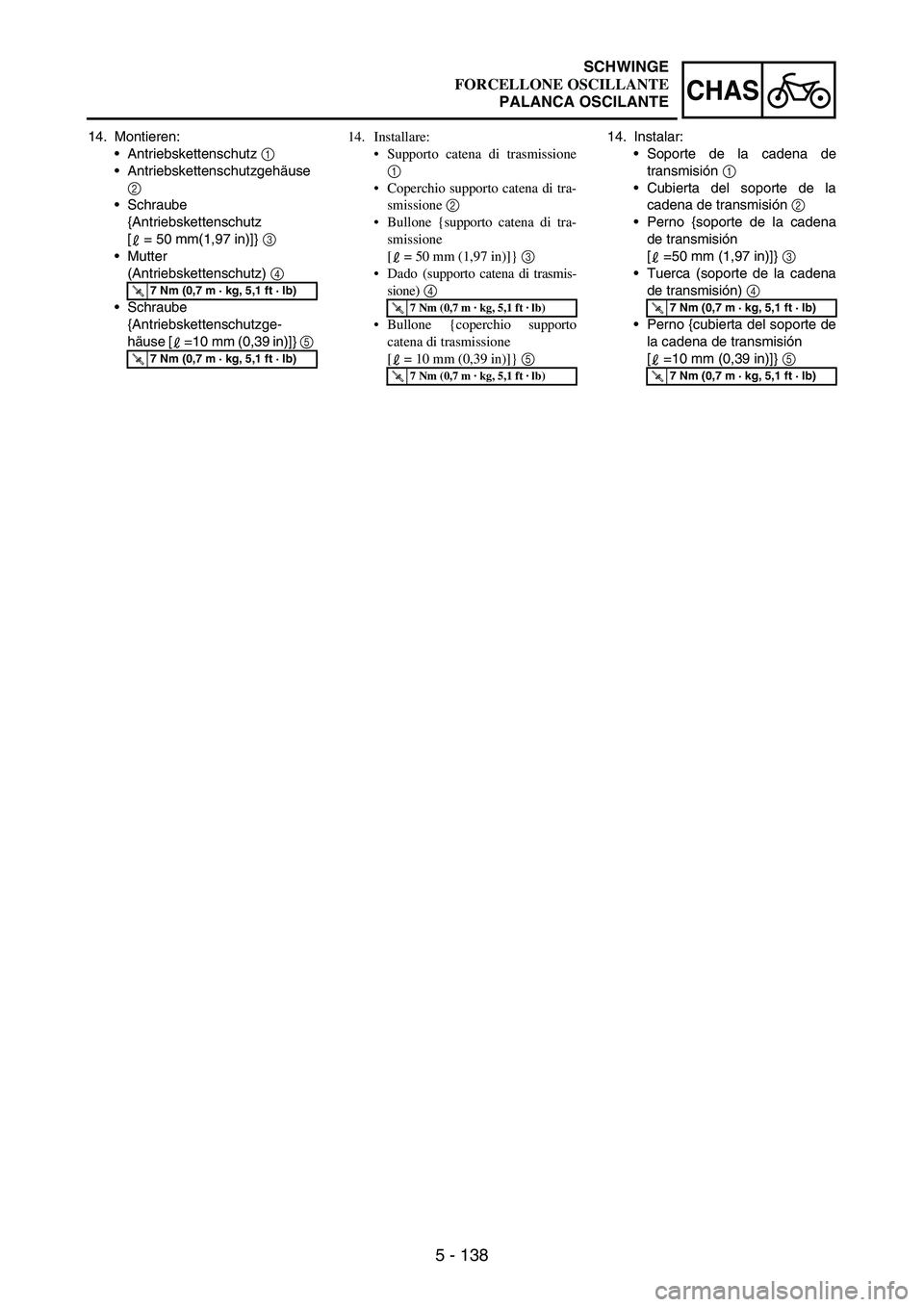

5 - 138
CHAS
14. Montieren:
Antriebskettenschutz
1
Antriebskettenschutzgehäuse
2
Schraube
{Antriebskettenschutz
[ = 50 mm(1,97 in)]}
3
Mutter
(Antriebskettenschutz)
4
Schraube
{Antriebskettenschutzge-
häuse [ =10 mm (0,39 in)]}
5
T R..7 Nm (0,7 m · kg, 5,1 ft · lb)
T R..7 Nm (0,7 m · kg, 5,1 ft · lb)
14. Installare:
Supporto catena di trasmissione
1
Coperchio supporto catena di tra-
smissione 2
Bullone {supporto catena di tra-
smissione
[ = 50 mm (1,97 in)]} 3
Dado (supporto catena di trasmis-
sione) 4
Bullone {coperchio supporto
catena di trasmissione
[ = 10 mm (0,39 in)]} 5
T R..7 Nm (0,7 m · kg, 5,1 ft · lb)
T R..7 Nm (0,7 m · kg, 5,1 ft · lb)
14. Instalar:
Soporte de la cadena de
transmisión
1
Cubierta del soporte de la
cadena de transmisión
2
Perno {soporte de la cadena
de transmisión
[ =50 mm (1,97 in)]}
3
Tuerca (soporte de la cadena
de transmisión)
4
Perno {cubierta del soporte de
la cadena de transmisión
[ =10 mm (0,39 in)]}
5
T R..7 Nm (0,7 m · kg, 5,1 ft · lb)
T R..7 Nm (0,7 m · kg, 5,1 ft · lb)
SCHWINGE
FORCELLONE OSCILLANTE
PALANCA OSCILANTE

5 - 139
CHASREAR SHOCK ABSORBER
EC580000
REAR SHOCK ABSORBER
Extent of removal:
1 Rear shock absorber removal
2 Rear shock absorber disassembly
Extent of removal Order Part name Q’ty Remarks
REAR SHOCK ABSORBER REMOVAL
WARNING
Support the machine securely so there is nodanger of it falling over. Preparation for removal Hold the machine by placing the suitable
stand under the engine.
Seat, fitting band and side covers Refer to “SEAT, FUEL TANK AND SIDE COVERS”
section in the CHAPTER 4.
Air filter case cover Refer to “AIR FILTER CLEANING” section in the
CHAPTER 3.
Silencer Refer to “EXHAUST PIPE AND SILENCER” section
in the CHAPTER 4.
Drain the coolant. Refer to “COOLANT REPLACEMENT” section in the
CHAPTER 3.
Coolant reservoir breather hose Disconnect at the coolant reservoir side.
Coolant reservoir hose Disconnect at the coolant reservoir side.
Battery Refer to “BATTERY INSPECTION AND
CHARGING” section in the CHAPTER 3.
Disconnect the starter relay coupler.
Starter motor lead Disconnect at the starter relay side.

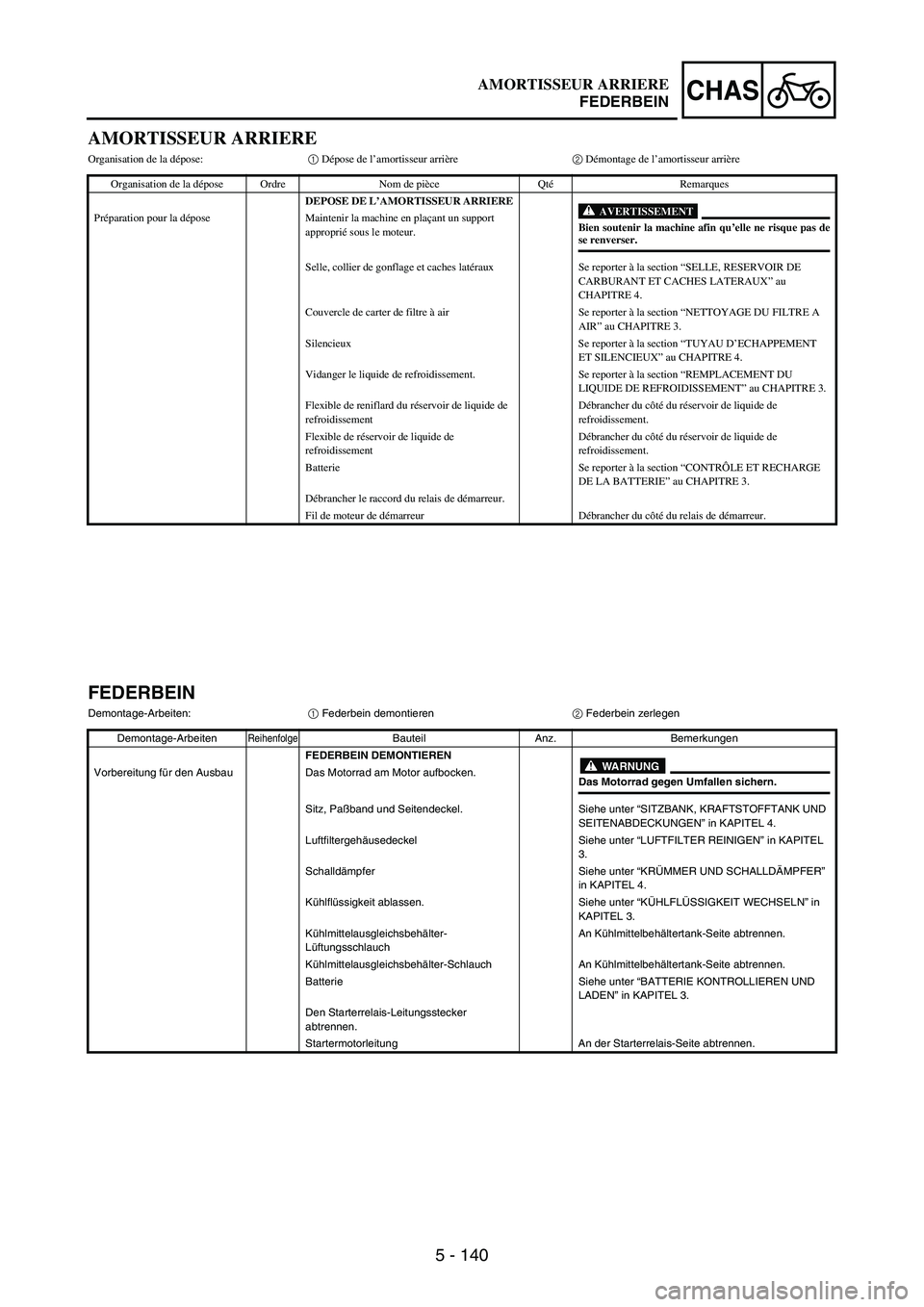

5 - 140
CHAS
AMORTISSEUR ARRIERE
Organisation de la dépose:1 Dépose de l’amortisseur arrière2 Démontage de l’amortisseur arrière
Organisation de la dépose Ordre Nom de pièce QtéRemarques
DEPOSE DE L’AMORTISSEUR ARRIERE
AVERTISSEMENT
Bien soutenir la machine afin qu’elle ne risque pas dese renverser. Préparation pour la dépose Maintenir la machine en plaçant un support
approprié sous le moteur.
Selle, collier de gonflage et caches latéraux Se reporter à la section “SELLE, RESERVOIR DE
CARBURANT ET CACHES LATERAUX” au
CHAPITRE 4.
Couvercle de carter de filtre à air Se reporter à la section “NETTOYAGE DU FILTRE A
AIR” au CHAPITRE 3.
Silencieux Se reporter à la section “TUYAU D’ECHAPPEMENT
ET SILENCIEUX” au CHAPITRE 4.
Vidanger le liquide de refroidissement. Se reporter à la section “REMPLACEMENT DU
LIQUIDE DE REFROIDISSEMENT” au CHAPITRE 3.
Flexible de reniflard du réservoir de liquide de
refroidissementDébrancher du côté du réservoir de liquide de
refroidissement.
Flexible de réservoir de liquide de
refroidissementDébrancher du côté du réservoir de liquide de
refroidissement.
Batterie Se reporter à la section “CONTRÔLE ET RECHARGE
DE LA BATTERIE” au CHAPITRE 3.
Débrancher le raccord du relais de démarreur.
Fil de moteur de démarreur Débrancher du côté du relais de démarreur.
FEDERBEIN
Demontage-Arbeiten:
1 Federbein demontieren
2 Federbein zerlegen
Demontage-Arbeiten
ReihenfolgeBauteil Anz. Bemerkungen
FEDERBEIN DEMONTIEREN
WARNUNGDas Motorrad gegen Umfallen sichern. Vorbereitung für den Ausbau Das Motorrad am Motor aufbocken.
Sitz, Paßband und Seitendeckel. Siehe unter “SITZBANK, KRAFTSTOFFTANK UND
SEITENABDECKUNGEN” in KAPITEL 4.
Luftfiltergehäusedeckel Siehe unter “LUFTFILTER REINIGEN” in KAPITEL
3.
Schalldämpfer Siehe unter “KRÜMMER UND SCHALLDÄMPFER”
in KAPITEL 4.
Kühlflüssigkeit ablassen. Siehe unter “KÜHLFLÜSSIGKEIT WECHSELN” in
KAPITEL 3.
Kühlmittelausgleichsbehälter-
LüftungsschlauchAn Kühlmittelbehältertank-Seite abtrennen.
Kühlmittelausgleichsbehälter-Schlauch An Kühlmittelbehältertank-Seite abtrennen.
Batterie Siehe unter “BATTERIE KONTROLLIEREN UND
LADEN” in KAPITEL 3.
Den Starterrelais-Leitungsstecker
abtrennen.
Startermotorleitung An der Starterrelais-Seite abtrennen.
AMORTISSEUR ARRIERE
FEDERBEIN

5 - 141
CHAS

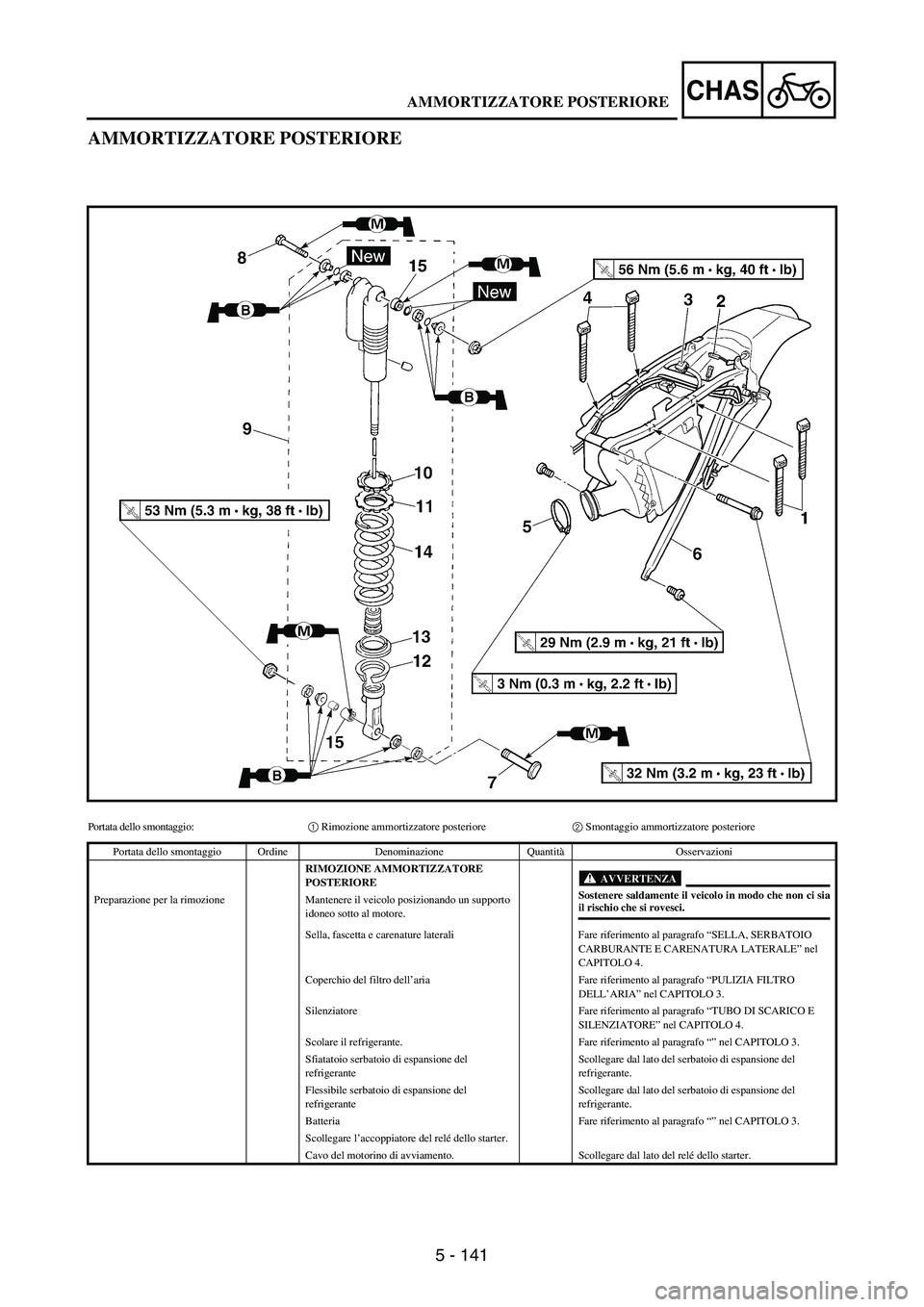

AMMORTIZZATORE POSTERIORE
Portata dello smontaggio:1 Rimozione ammortizzatore posteriore2 Smontaggio ammortizzatore posteriore
Portata dello smontaggio Ordine Denominazione QuantitàOsservazioni
RIMOZIONE AMMORTIZZATORE
POSTERIORE
AVVERTENZA
Sostenere saldamente il veicolo in modo che non ci siail rischio che si rovesci. Preparazione per la rimozione Mantenere il veicolo posizionando un supporto
idoneo sotto al motore.
Sella, fascetta e carenature laterali Fare riferimento al paragrafo “SELLA, SERBATOIO
CARBURANTE E CARENATURA LATERALE” nel
CAPITOLO 4.
Coperchio del filtro dell’aria Fare riferimento al paragrafo “PULIZIA FILTRO
DELL’ARIA” nel CAPITOLO 3.
Silenziatore Fare riferimento al paragrafo “TUBO DI SCARICO E
SILENZIATORE” nel CAPITOLO 4.
Scolare il refrigerante. Fare riferimento al paragrafo “” nel CAPITOLO 3.
Sfiatatoio serbatoio di espansione del
refrigeranteScollegare dal lato del serbatoio di espansione del
refrigerante.
Flessibile serbatoio di espansione del
refrigeranteScollegare dal lato del serbatoio di espansione del
refrigerante.
Batteria Fare riferimento al paragrafo “” nel CAPITOLO 3.
Scollegare l’accoppiatore del relé dello starter.
Cavo del motorino di avviamento. Scollegare dal lato del relé dello starter.
AMMORTIZZATORE POSTERIORE

5 - 142
CHAS

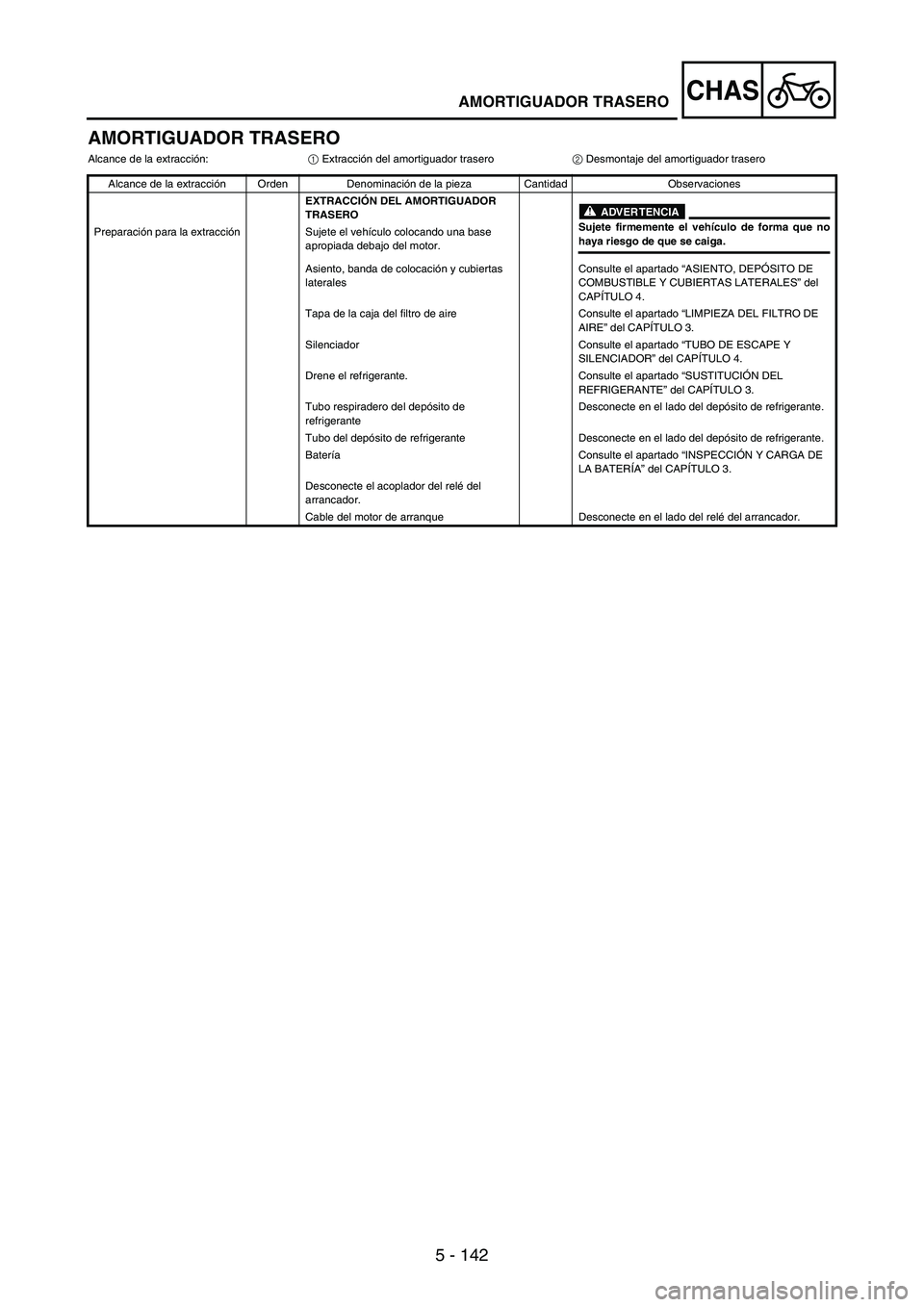

AMORTIGUADOR TRASERO
Alcance de la extracción:
1 Extracción del amortiguador trasero
2 Desmontaje del amortiguador trasero
Alcance de la extracción Orden Denominación de la pieza Cantidad Observaciones
EXTRACCIÓN DEL AMORTIGUADOR
TRASERO
ADVERTENCIASujete firmemente el vehículo de forma que nohaya riesgo de que se caiga. Preparación para la extracción Sujete el vehículo colocando una base
apropiada debajo del motor.
Asiento, banda de colocación y cubiertas
lateralesConsulte el apartado “ASIENTO, DEPÓSITO DE
COMBUSTIBLE Y CUBIERTAS LATERALES” del
CAPÍTULO 4.
Tapa de la caja del filtro de aire Consulte el apartado “LIMPIEZA DEL FILTRO DE
AIRE” del CAPÍTULO 3.
Silenciador Consulte el apartado “TUBO DE ESCAPE Y
SILENCIADOR” del CAPÍTULO 4.
Drene el refrigerante. Consulte el apartado “SUSTITUCIÓN DEL
REFRIGERANTE” del CAPÍTULO 3.
Tubo respiradero del depósito de
refrigeranteDesconecte en el lado del depósito de refrigerante.
Tubo del depósito de refrigerante Desconecte en el lado del depósito de refrigerante.
Batería Consulte el apartado “INSPECCIÓN Y CARGA DE
LA BATERÍA” del CAPÍTULO 3.
Desconecte el acoplador del relé del
arrancador.
Cable del motor de arranque Desconecte en el lado del relé del arrancador.
AMORTIGUADOR TRASERO

5 - 143
CHASREAR SHOCK ABSORBER
Extent of removal Order Part name Q’ty Remarks
1 Locking tie 2
2 Taillight coupler 1
3 Starting circuit cut-off relay coupler 1
4 Plastic band 2
5 Clamp (air filter joint) 1 Only loosening.
6 Rear frame 1
7 Bolt (rear shock absorber-relay arm) 1 Hold the swingarm.
8 Bolt (rear shock absorber-frame) 1
9 Rear shock absorber 1
10 Locknut 1
Only loosening.
11 Adjuster 1
12 Lower spring guide 1
13 Upper spring guide 1
14 Spring (rear shock absorber) 1
15 Bearing 2 Refer to “REMOVAL POINTS”.
1
2
