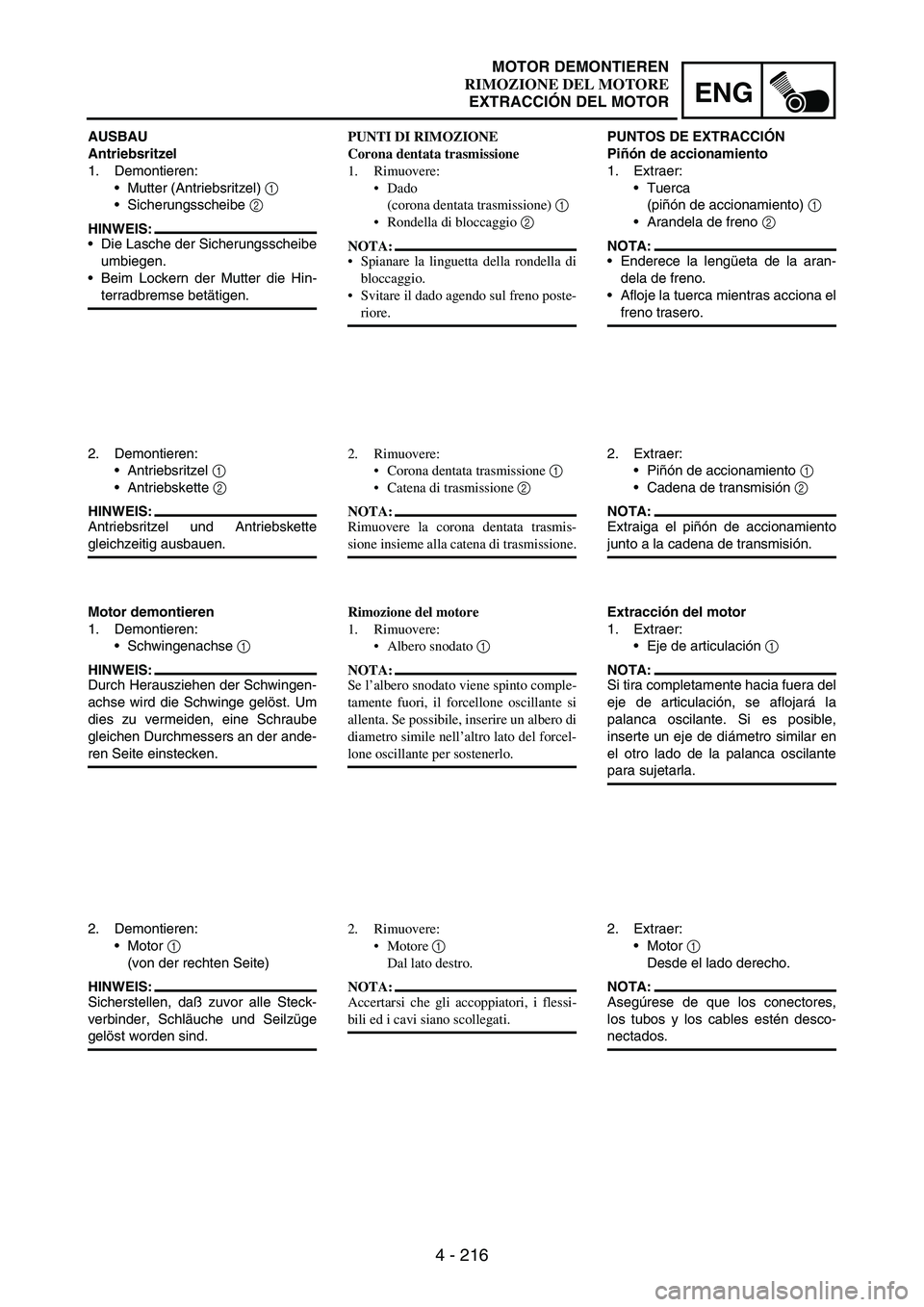

4 - 216
ENG
AUSBAU
Antriebsritzel
1. Demontieren:
Mutter (Antriebsritzel)
1
Sicherungsscheibe
2
HINWEIS:
Die Lasche der Sicherungsscheibe
umbiegen.
Beim Lockern der Mutter die Hin-
terradbremse betätigen.
2. Demontieren:
Antriebsritzel
1
Antriebskette
2
HINWEIS:
Antriebsritzel und Antriebskette
gleichzeitig ausbauen.
Motor demontieren
1. Demontieren:
Schwingenachse
1
HINWEIS:
Durch Herausziehen der Schwingen-
achse wird die Schwinge gelöst. Um
dies zu vermeiden, eine Schraube
gleichen Durchmessers an der ande-
ren Seite einstecken.
2. Demontieren:
Motor
1
(von der rechten Seite)
HINWEIS:
Sicherstellen, daß zuvor alle Steck-
verbinder, Schläuche und Seilzüge
gelöst worden sind.PUNTI DI RIMOZIONE
Corona dentata trasmissione
1. Rimuovere:
Dado
(corona dentata trasmissione) 1
Rondella di bloccaggio 2
NOTA:
Spianare la linguetta della rondella di
bloccaggio.
Svitare il dado agendo sul freno poste-
riore.
2. Rimuovere:
Corona dentata trasmissione 1
Catena di trasmissione 2
NOTA:
Rimuovere la corona dentata trasmis-
sione insieme alla catena di trasmissione.
Rimozione del motore
1. Rimuovere:
Albero snodato 1
NOTA:
Se l’albero snodato viene spinto comple-
tamente fuori, il forcellone oscillante si
allenta. Se possibile, inserire un albero di
diametro simile nell’altro lato del forcel-
lone oscillante per sostenerlo.
2. Rimuovere:
Motore 1
Dal lato destro.
NOTA:
Accertarsi che gli accoppiatori, i flessi-
bili ed i cavi siano scollegati.PUNTOS DE EXTRACCIÓN
Piñón de accionamiento
1. Extraer:
Tuerca
(piñón de accionamiento)
1
Arandela de freno
2
NOTA:
Enderece la lengüeta de la aran-
dela de freno.
Afloje la tuerca mientras acciona el
freno trasero.
2. Extraer:
Piñón de accionamiento
1
Cadena de transmisión
2
NOTA:
Extraiga el piñón de accionamiento
junto a la cadena de transmisión.
Extracción del motor
1. Extraer:
Eje de articulación
1
NOTA:
Si tira completamente hacia fuera del
eje de articulación, se aflojará la
palanca oscilante. Si es posible,
inserte un eje de diámetro similar en
el otro lado de la palanca oscilante
para sujetarla.
2. Extraer:
Motor
1
Desde el lado derecho.
NOTA:
Asegúrese de que los conectores,
los tubos y los cables estén desco-
nectados.
MOTOR DEMONTIEREN
RIMOZIONE DEL MOTORE
EXTRACCIÓN DEL MOTOR

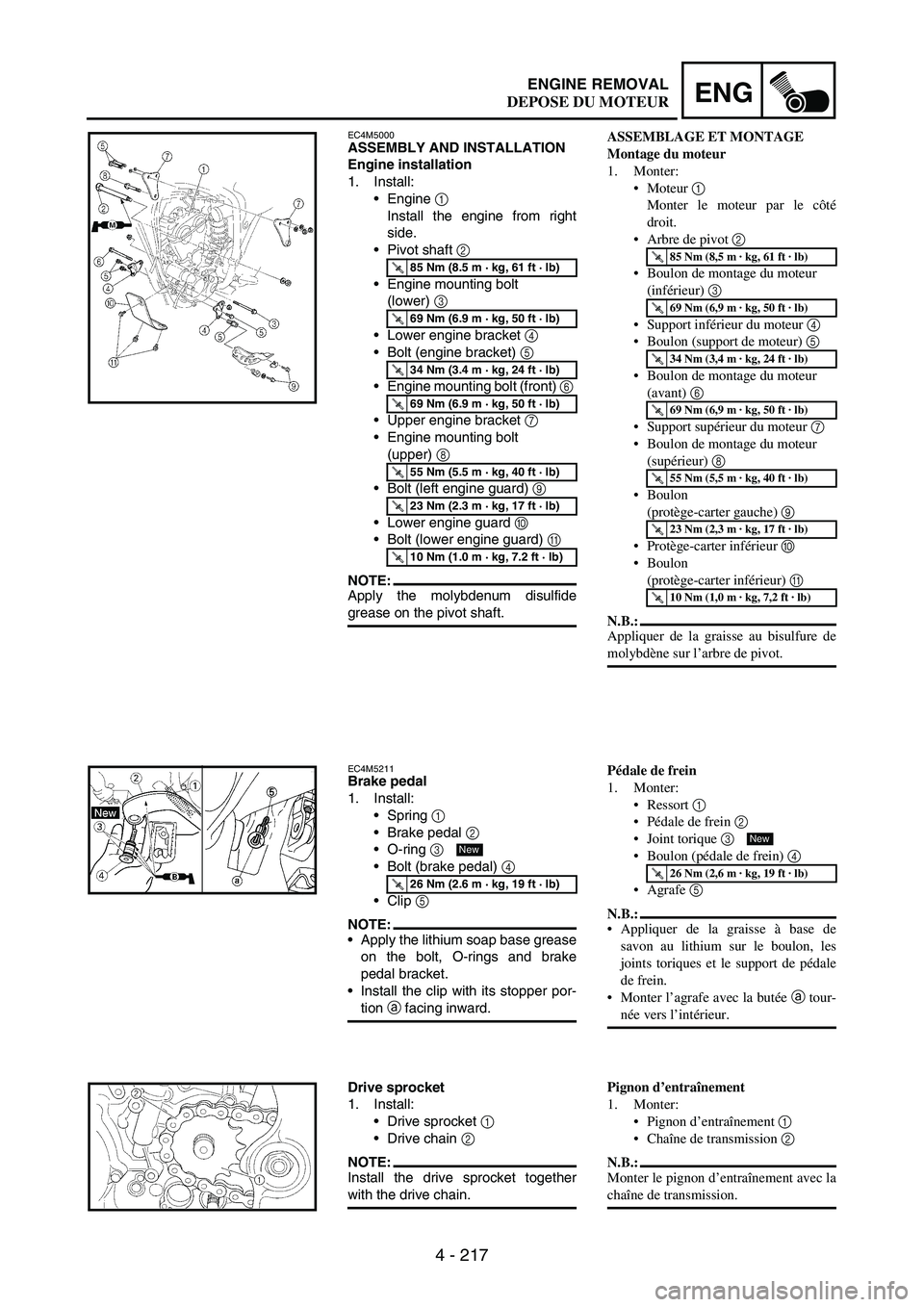

4 - 217
ENGENGINE REMOVAL
EC4M5000ASSEMBLY AND INSTALLATION
Engine installation
1. Install:
Engine
1
Install the engine from right
side.
Pivot shaft
2
Engine mounting bolt
(lower)
3
Lower engine bracket
4
Bolt (engine bracket)
5
Engine mounting bolt (front)
6
Upper engine bracket
7
Engine mounting bolt
(upper)
8
Bolt (left engine guard)
9
Lower engine guard
0
Bolt (lower engine guard)
A
NOTE:Apply the molybdenum disulfide
grease on the pivot shaft.
T R..85 Nm (8.5 m · kg, 61 ft · lb)
T R..69 Nm (6.9 m · kg, 50 ft · lb)
T R..34 Nm (3.4 m · kg, 24 ft · lb)
T R..69 Nm (6.9 m · kg, 50 ft · lb)
T R..55 Nm (5.5 m · kg, 40 ft · lb)
T R..23 Nm (2.3 m · kg, 17 ft · lb)
T R..10 Nm (1.0 m · kg, 7.2 ft · lb)
EC4M5211Brake pedal
1. Install:
Spring
1
Brake pedal
2
O-ring
3
Bolt (brake pedal)
4
Clip
5
NOTE:Apply the lithium soap base grease
on the bolt, O-rings and brake
pedal bracket.
Install the clip with its stopper por-
tion
a facing inward.
T R..26 Nm (2.6 m · kg, 19 ft · lb)
New
Drive sprocket
1. Install:
Drive sprocket
1
Drive chain
2
NOTE:Install the drive sprocket together
with the drive chain.
ASSEMBLAGE ET MONTAGE
Montage du moteur
1. Monter:
Moteur 1
Monter le moteur par le côté
droit.
Arbre de pivot 2
Boulon de montage du moteur
(inférieur) 3
Support inférieur du moteur 4
Boulon (support de moteur) 5
Boulon de montage du moteur
(avant) 6
Support supérieur du moteur 7
Boulon de montage du moteur
(supérieur) 8
Boulon
(protège-carter gauche) 9
Protège-carter inférieur 0
Boulon
(protège-carter inférieur) A
N.B.:
Appliquer de la graisse au bisulfure de
molybdène sur l’arbre de pivot.
T R..85 Nm (8,5 m · kg, 61 ft · lb)
T R..69 Nm (6,9 m · kg, 50 ft · lb)
T R..34 Nm (3,4 m · kg, 24 ft · lb)
T R..69 Nm (6,9 m · kg, 50 ft · lb)
T R..55 Nm (5,5 m · kg, 40 ft · lb)
T R..23 Nm (2,3 m · kg, 17 ft · lb)
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
Pédale de frein
1. Monter:
Ressort 1
Pédale de frein 2
Joint torique 3
Boulon (pédale de frein) 4
Agrafe 5
N.B.:
Appliquer de la graisse à base de
savon au lithium sur le boulon, les
joints toriques et le support de pédale
de frein.
Monter l’agrafe avec la butée a tour-
née vers l’intérieur.
T R..26 Nm (2,6 m · kg, 19 ft · lb)
New
Pignon d’entraînement
1. Monter:
Pignon d’entraînement 1
Chaîne de transmission 2
N.B.:
Monter le pignon d’entraînement avec la
chaîne de transmission.
DEPOSE DU MOTEUR

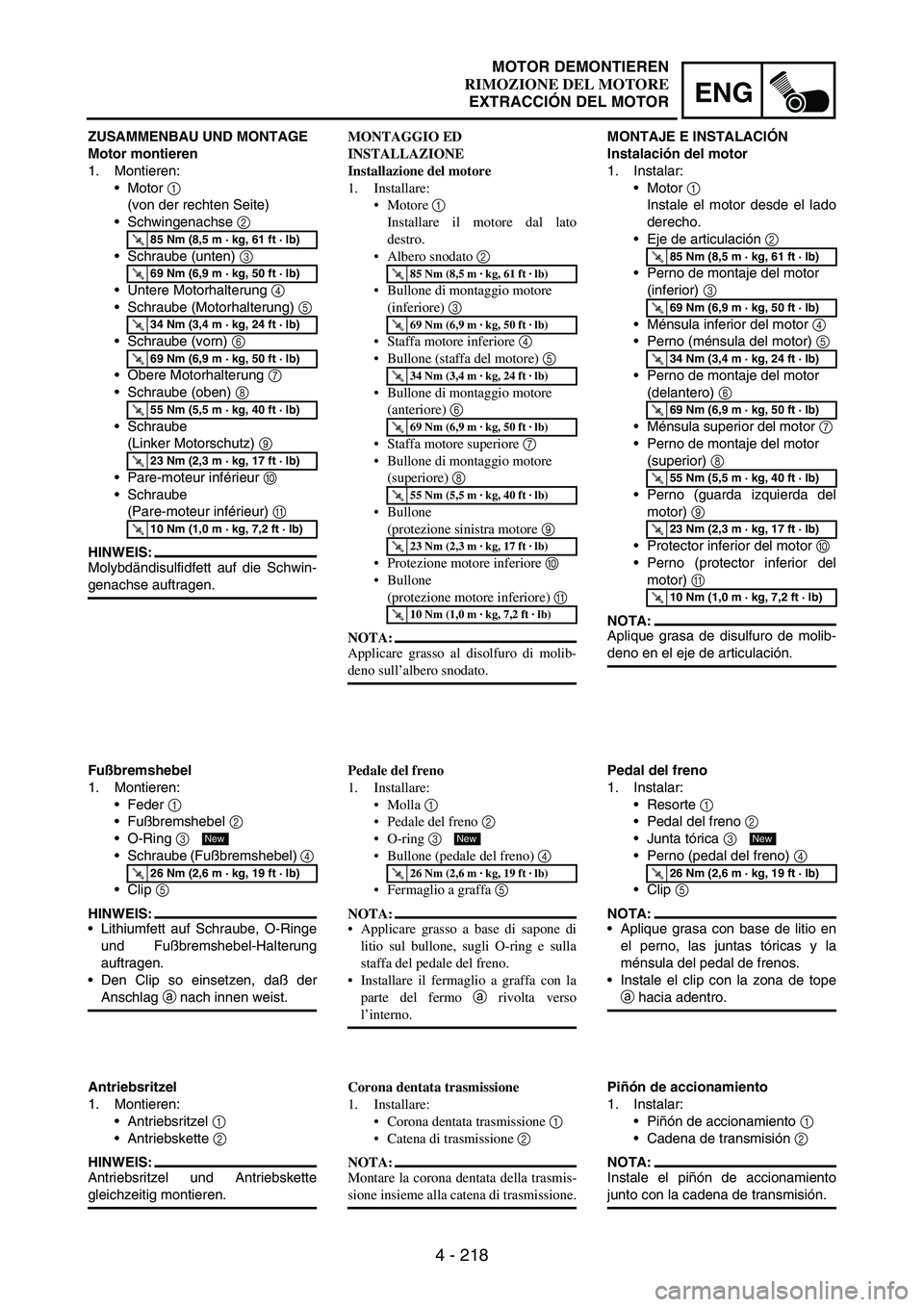

4 - 218
ENG
ZUSAMMENBAU UND MONTAGE
Motor montieren
1. Montieren:
Motor
1
(von der rechten Seite)
Schwingenachse
2
Schraube (unten)
3
Untere Motorhalterung
4
Schraube (Motorhalterung)
5
Schraube (vorn)
6
Obere Motorhalterung
7
Schraube (oben)
8
Schraube
(Linker Motorschutz)
9
Pare-moteur inférieur
0
Schraube
(Pare-moteur inférieur)
A
HINWEIS:
Molybdändisulfidfett auf die Schwin-
genachse auftragen.
T R..85 Nm (8,5 m · kg, 61 ft · lb)
T R..69 Nm (6,9 m · kg, 50 ft · lb)
T R..34 Nm (3,4 m · kg, 24 ft · lb)
T R..69 Nm (6,9 m · kg, 50 ft · lb)
T R..55 Nm (5,5 m · kg, 40 ft · lb)
T R..23 Nm (2,3 m · kg, 17 ft · lb)
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
Fußbremshebel
1. Montieren:
Feder
1
Fußbremshebel
2
O-Ring
3
Schraube (Fußbremshebel)
4
Clip
5
HINWEIS:
Lithiumfett auf Schraube, O-Ringe
und Fußbremshebel-Halterung
auftragen.
Den Clip so einsetzen, daß der
Anschlag
a nach innen weist.
T R..26 Nm (2,6 m · kg, 19 ft · lb)
New
Antriebsritzel
1. Montieren:
Antriebsritzel
1
Antriebskette
2
HINWEIS:
Antriebsritzel und Antriebskette
gleichzeitig montieren.MONTAGGIO ED
INSTALLAZIONE
Installazione del motore
1. Installare:
Motore 1
Installare il motore dal lato
destro.
Albero snodato 2
Bullone di montaggio motore
(inferiore) 3
Staffa motore inferiore 4
Bullone (staffa del motore) 5
Bullone di montaggio motore
(anteriore) 6
Staffa motore superiore 7
Bullone di montaggio motore
(superiore) 8
Bullone
(protezione sinistra motore 9
Protezione motore inferiore 0
Bullone
(protezione motore inferiore) A
NOTA:
Applicare grasso al disolfuro di molib-
deno sull’albero snodato.
T R..85 Nm (8,5 m · kg, 61 ft · lb)
T R..69 Nm (6,9 m · kg, 50 ft · lb)
T R..34 Nm (3,4 m · kg, 24 ft · lb)
T R..69 Nm (6,9 m · kg, 50 ft · lb)
T R..55 Nm (5,5 m · kg, 40 ft · lb)
T R..23 Nm (2,3 m · kg, 17 ft · lb)
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
Pedale del freno
1. Installare:
Molla 1
Pedale del freno 2
O-ring 3
Bullone (pedale del freno) 4
Fermaglio a graffa 5
NOTA:
Applicare grasso a base di sapone di
litio sul bullone, sugli O-ring e sulla
staffa del pedale del freno.
Installare il fermaglio a graffa con la
parte del fermo a rivolta verso
l’interno.
T R..26 Nm (2,6 m · kg, 19 ft · lb)
New
Corona dentata trasmissione
1. Installare:
Corona dentata trasmissione 1
Catena di trasmissione 2
NOTA:
Montare la corona dentata della trasmis-
sione insieme alla catena di trasmissione.MONTAJE E INSTALACIÓN
Instalación del motor
1. Instalar:
Motor
1
Instale el motor desde el lado
derecho.
Eje de articulación
2
Perno de montaje del motor
(inferior)
3
Ménsula inferior del motor
4
Perno (ménsula del motor)
5
Perno de montaje del motor
(delantero)
6
Ménsula superior del motor
7
Perno de montaje del motor
(superior)
8
Perno (guarda izquierda del
motor)
9
Protector inferior del motor
0
Perno (protector inferior del
motor)
A
NOTA:
Aplique grasa de disulfuro de molib-
deno en el eje de articulación.
T R..85 Nm (8,5 m · kg, 61 ft · lb)
T R..69 Nm (6,9 m · kg, 50 ft · lb)
T R..34 Nm (3,4 m · kg, 24 ft · lb)
T R..69 Nm (6,9 m · kg, 50 ft · lb)
T R..55 Nm (5,5 m · kg, 40 ft · lb)
T R..23 Nm (2,3 m · kg, 17 ft · lb)
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
Pedal del freno
1. Instalar:
Resorte
1
Pedal del freno
2
Junta tórica
3
Perno (pedal del freno)
4
Clip
5
NOTA:
Aplique grasa con base de litio en
el perno, las juntas tóricas y la
ménsula del pedal de frenos.
Instale el clip con la zona de tope
a hacia adentro.
T R..26 Nm (2,6 m · kg, 19 ft · lb)
New
Piñón de accionamiento
1. Instalar:
Piñón de accionamiento
1
Cadena de transmisión
2
NOTA:
Instale el piñón de accionamiento
junto con la cadena de transmisión.
MOTOR DEMONTIEREN
RIMOZIONE DEL MOTORE
EXTRACCIÓN DEL MOTOR

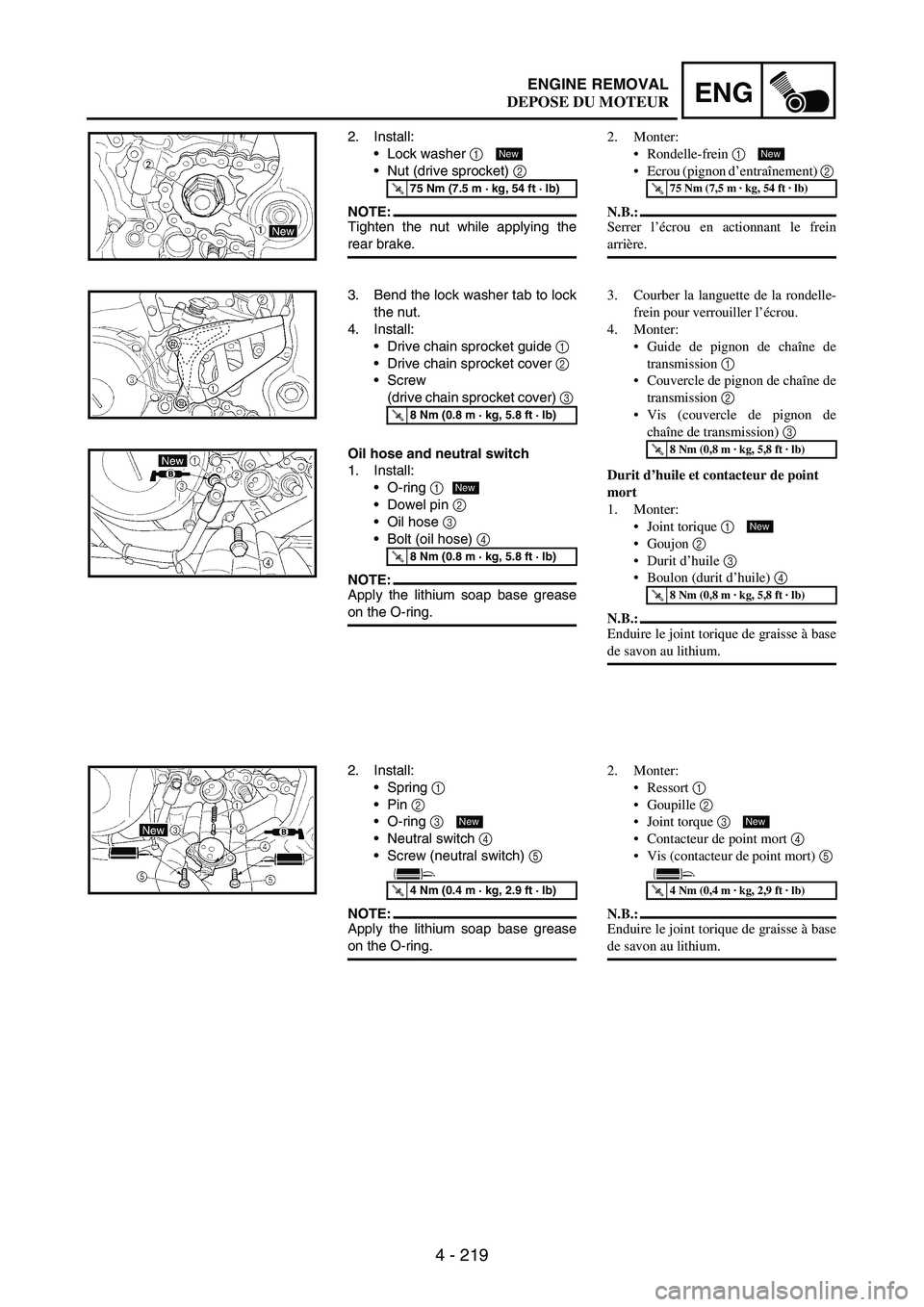

4 - 219
ENGENGINE REMOVAL
2. Install:
Lock washer
1
Nut (drive sprocket)
2
NOTE:Tighten the nut while applying the
rear brake.
T R..75 Nm (7.5 m · kg, 54 ft · lb)
New
3. Bend the lock washer tab to lock
the nut.
4. Install:
Drive chain sprocket guide
1
Drive chain sprocket cover
2
Screw
(drive chain sprocket cover)
3
T R..8 Nm (0.8 m · kg, 5.8 ft · lb)
Oil hose and neutral switch
1. Install:
O-ring
1
Dowel pin
2
Oil hose
3
Bolt (oil hose)
4
NOTE:Apply the lithium soap base grease
on the O-ring.
T R..8 Nm (0.8 m · kg, 5.8 ft · lb)
New
2. Install:
Spring
1
Pin
2
O-ring
3
Neutral switch
4
Screw (neutral switch)
5
NOTE:Apply the lithium soap base grease
on the O-ring.
T R..4 Nm (0.4 m · kg, 2.9 ft · lb)
New
2. Monter:
Rondelle-frein 1
Ecrou (pignon d’entraînement) 2
N.B.:
Serrer l’écrou en actionnant le frein
arrière.
T R..75 Nm (7,5 m · kg, 54 ft · lb)
New
3. Courber la languette de la rondelle-
frein pour verrouiller l’écrou.
4. Monter:
Guide de pignon de chaîne de
transmission 1
Couvercle de pignon de chaîne de
transmission 2
Vis (couvercle de pignon de
chaîne de transmission) 3
Durit d’huile et contacteur de point
mort
1. Monter:
Joint torique 1
Goujon 2
Durit d’huile 3
Boulon (durit d’huile) 4
N.B.:
Enduire le joint torique de graisse à base
de savon au lithium.
T R..8 Nm (0,8 m · kg, 5,8 ft · lb)
T R..8 Nm (0,8 m · kg, 5,8 ft · lb)
New
2. Monter:
Ressort 1
Goupille 2
Joint torque 3
Contacteur de point mort 4
Vis (contacteur de point mort) 5
N.B.:
Enduire le joint torique de graisse à base
de savon au lithium.
T R..4 Nm (0,4 m · kg, 2,9 ft · lb)
New
DEPOSE DU MOTEUR

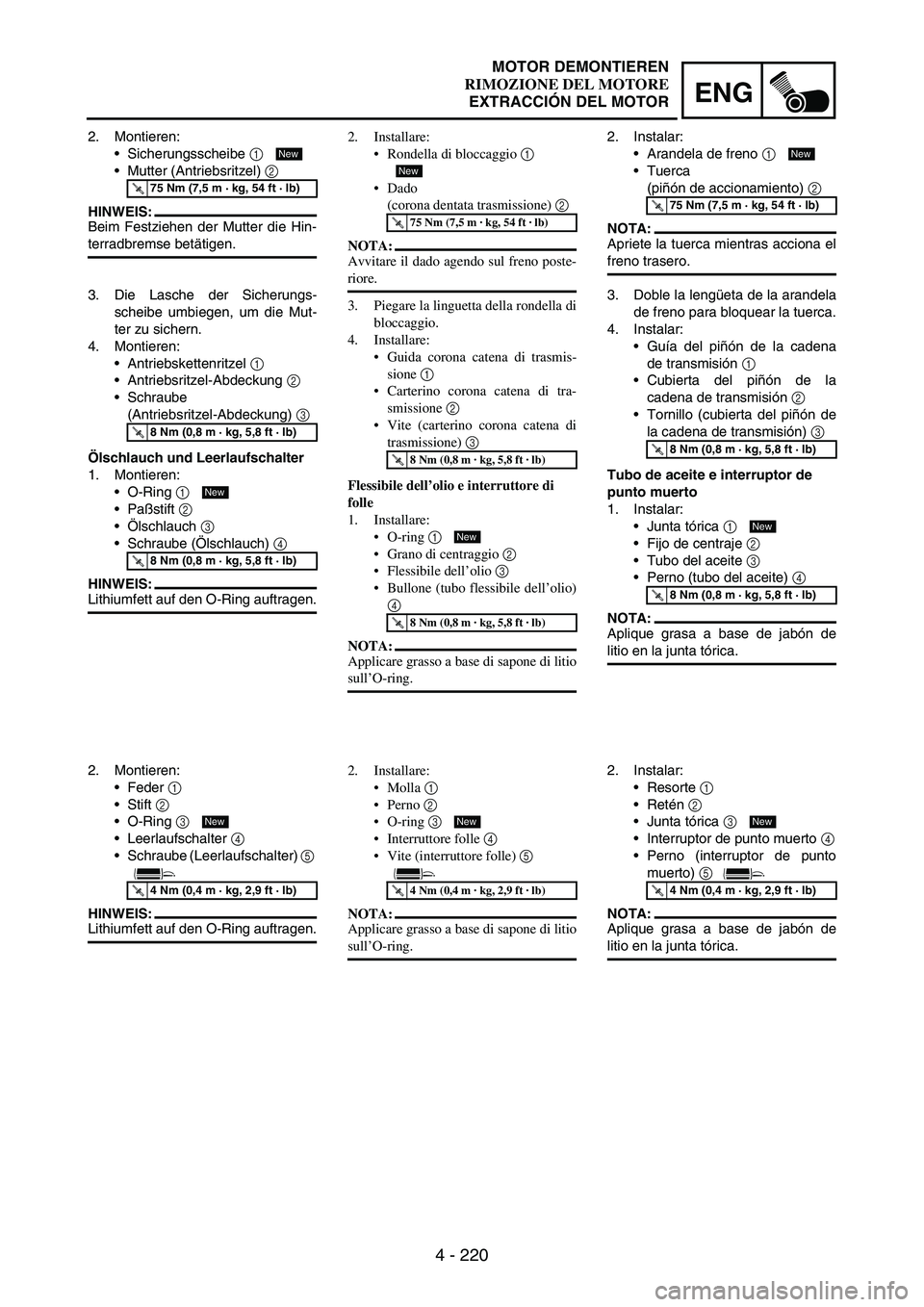

4 - 220
ENG
2. Montieren:
Sicherungsscheibe
1
Mutter (Antriebsritzel)
2
HINWEIS:
Beim Festziehen der Mutter die Hin-
terradbremse betätigen.
T R..75 Nm (7,5 m · kg, 54 ft · lb)
New
3. Die Lasche der Sicherungs-
scheibe umbiegen, um die Mut-
ter zu sichern.
4. Montieren:
Antriebskettenritzel
1
Antriebsritzel-Abdeckung
2
Schraube
(Antriebsritzel-Abdeckung)
3
Ölschlauch und Leerlaufschalter
1. Montieren:
O-Ring
1
Paßstift
2
Ölschlauch
3
Schraube (Ölschlauch)
4
HINWEIS:Lithiumfett auf den O-Ring auftragen.
T R..8 Nm (0,8 m · kg, 5,8 ft · lb)
T R..8 Nm (0,8 m · kg, 5,8 ft · lb)
New
2. Montieren:
Feder
1
Stift
2
O-Ring
3
Leerlaufschalter
4
Schraube (Leerlaufschalter)
5
HINWEIS:Lithiumfett auf den O-Ring auftragen.
T R..4 Nm (0,4 m · kg, 2,9 ft · lb)
New
2. Installare:
Rondella di bloccaggio 1
Dado
(corona dentata trasmissione) 2
NOTA:
Avvitare il dado agendo sul freno poste-
riore.
3. Piegare la linguetta della rondella di
bloccaggio.
4. Installare:
Guida corona catena di trasmis-
sione 1
Carterino corona catena di tra-
smissione 2
Vite (carterino corona catena di
trasmissione) 3
Flessibile dell’olio e interruttore di
folle
1. Installare:
O-ring 1
Grano di centraggio 2
Flessibile dell’olio 3
Bullone (tubo flessibile dell’olio)
4
NOTA:
Applicare grasso a base di sapone di litio
sull’O-ring.
T R..75 Nm (7,5 m · kg, 54 ft · lb)
T R..8 Nm (0,8 m · kg, 5,8 ft · lb)
T R..8 Nm (0,8 m · kg, 5,8 ft · lb)
New
New
2. Installare:
Molla 1
Perno 2
O-ring 3
Interruttore folle 4
Vite (interruttore folle) 5
NOTA:
Applicare grasso a base di sapone di litio
sull’O-ring.
T R..4 Nm (0,4 m · kg, 2,9 ft · lb)
New
2. Instalar:
Arandela de freno
1
Tuerca
(piñón de accionamiento)
2
NOTA:
Apriete la tuerca mientras acciona el
freno trasero.
T R..75 Nm (7,5 m · kg, 54 ft · lb)
New
3. Doble la lengüeta de la arandela
de freno para bloquear la tuerca.
4. Instalar:
Guía del piñón de la cadena
de transmisión
1
Cubierta del piñón de la
cadena de transmisión
2
Tornillo (cubierta del piñón de
la cadena de transmisión)
3
Tubo de aceite e interruptor de
punto muerto
1. Instalar:
Junta tórica
1
Fijo de centraje
2
Tubo del aceite
3
Perno (tubo del aceite)
4
NOTA:
Aplique grasa a base de jabón de
litio en la junta tórica.
T R..8 Nm (0,8 m · kg, 5,8 ft · lb)
T R..8 Nm (0,8 m · kg, 5,8 ft · lb)
New
2. Instalar:
Resorte
1
Retén
2
Junta tórica
3
Interruptor de punto muerto
4
Perno (interruptor de punto
muerto)
5
NOTA:
Aplique grasa a base de jabón de
litio en la junta tórica.
T R..4 Nm (0,4 m · kg, 2,9 ft · lb)
New
MOTOR DEMONTIEREN
RIMOZIONE DEL MOTORE
EXTRACCIÓN DEL MOTOR

4 - 221

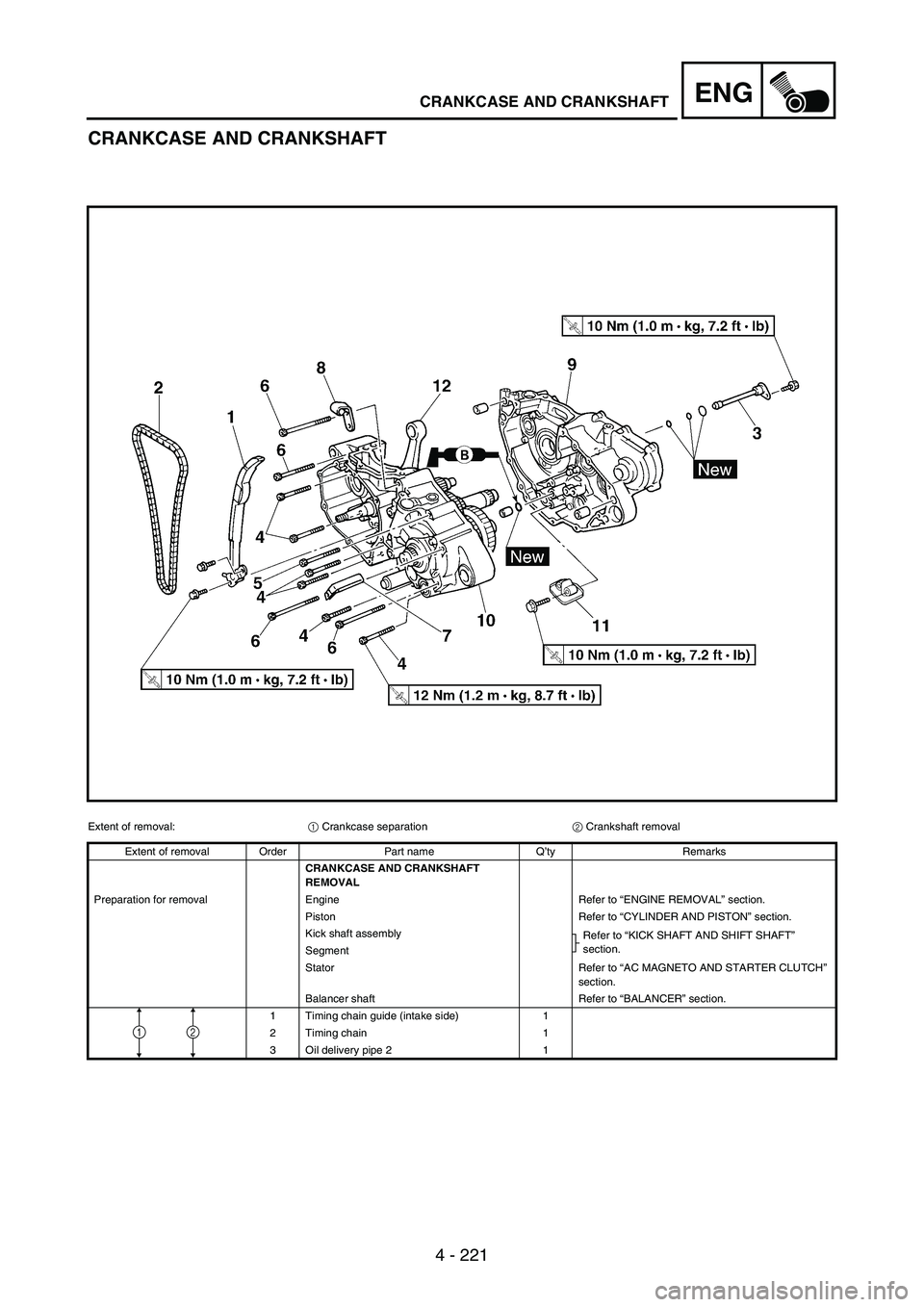

ENGCRANKCASE AND CRANKSHAFT
CRANKCASE AND CRANKSHAFT
Extent of removal:
1 Crankcase separation
2 Crankshaft removal
Extent of removal Order Part name Q’ty Remarks
CRANKCASE AND CRANKSHAFT
REMOVAL
Preparation for removal Engine Refer to “ENGINE REMOVAL” section.
Piston Refer to “CYLINDER AND PISTON” section.
Kick shaft assembly
Refer to “KICK SHAFT AND SHIFT SHAFT”
section.
Segment
Stator Refer to “AC MAGNETO AND STARTER CLUTCH”
section.
Balancer shaft Refer to “BALANCER” section.
1 Timing chain guide (intake side) 1
2 Timing chain 1
3 Oil delivery pipe 2 1
21

4 - 222
ENG

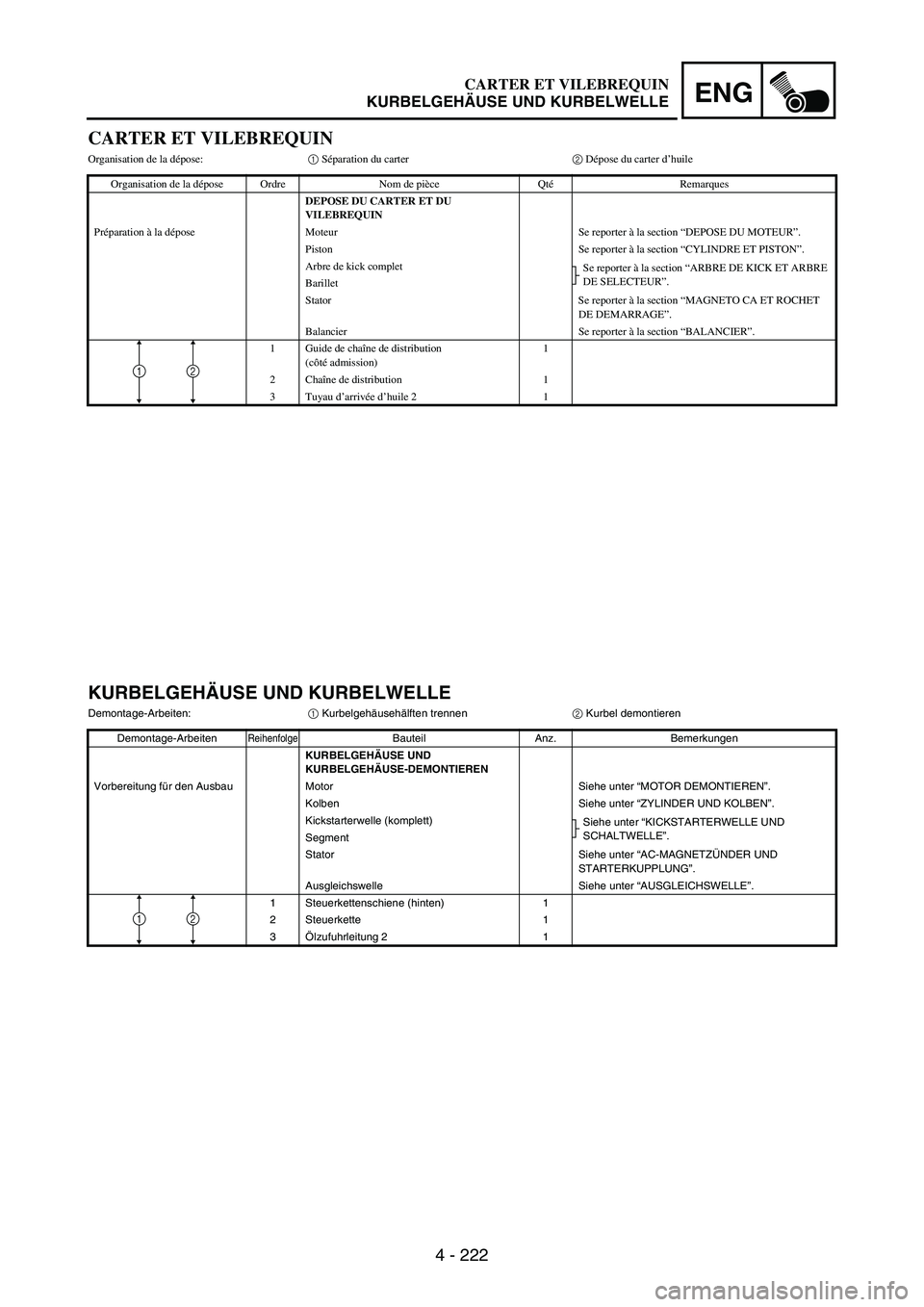

CARTER ET VILEBREQUIN
Organisation de la dépose:1 Séparation du carter2 Dépose du carter d’huile
Organisation de la dépose Ordre Nom de pièce QtéRemarques
DEPOSE DU CARTER ET DU
VILEBREQUIN
Préparation à la dépose Moteur Se reporter à la section “DEPOSE DU MOTEUR”.
Piston Se reporter à la section “CYLINDRE ET PISTON”.
Arbre de kick complet
Se reporter à la section “ARBRE DE KICK ET ARBRE
DE SELECTEUR”.
Barillet
Stator Se reporter à la section “MAGNETO CA ET ROCHET
DE DEMARRAGE”.
Balancier Se reporter à la section “BALANCIER”.
1 Guide de chaîne de distribution
(côté admission)1
2Chaîne de distribution 1
3Tuyau d’arrivée d’huile 2 1
21
KURBELGEHÄUSE UND KURBELWELLE
Demontage-Arbeiten:
1 Kurbelgehäusehälften trennen
2 Kurbel demontieren
Demontage-Arbeiten
ReihenfolgeBauteil Anz. Bemerkungen
KURBELGEHÄUSE UND
KURBELGEHÄUSE-DEMONTIEREN
Vorbereitung für den Ausbau Motor Siehe unter “MOTOR DEMONTIEREN”.
Kolben Siehe unter “ZYLINDER UND KOLBEN”.
Kickstarterwelle (komplett)
Siehe unter “KICKSTARTERWELLE UND
SCHALTWELLE”.
Segment
Stator Siehe unter “AC-MAGNETZÜNDER UND
STARTERKUPPLUNG”.
Ausgleichswelle Siehe unter “AUSGLEICHSWELLE”.
1 Steuerkettenschiene (hinten) 1
2 Steuerkette 1
3Ölzufuhrleitung 2 1
21
CARTER ET VILEBREQUIN
KURBELGEHÄUSE UND KURBELWELLE

4 - 223
ENG

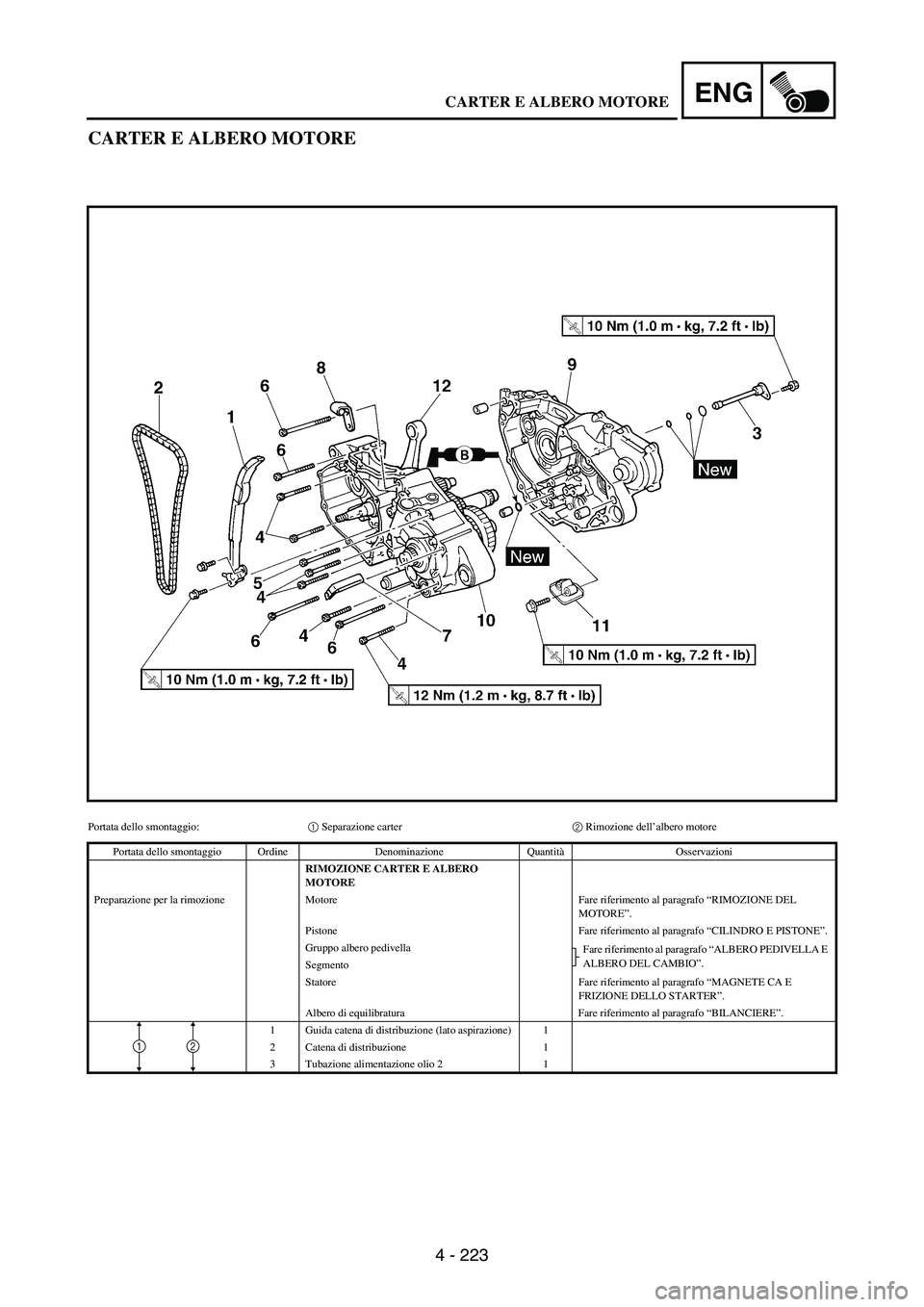

CARTER E ALBERO MOTORE
Portata dello smontaggio:1 Separazione carter2 Rimozione dell’albero motore
Portata dello smontaggio Ordine Denominazione QuantitàOsservazioni
RIMOZIONE CARTER E ALBERO
MOTORE
Preparazione per la rimozione Motore Fare riferimento al paragrafo “RIMOZIONE DEL
MOTORE”.
Pistone Fare riferimento al paragrafo “CILINDRO E PISTONE”.
Gruppo albero pedivella
Fare riferimento al paragrafo “ALBERO PEDIVELLA E
ALBERO DEL CAMBIO”.
Segmento
Statore Fare riferimento al paragrafo “MAGNETE CA E
FRIZIONE DELLO STARTER”.
Albero di equilibratura Fare riferimento al paragrafo “BILANCIERE”.
1 Guida catena di distribuzione (lato aspirazione) 1
2 Catena di distribuzione 1
3 Tubazione alimentazione olio 2 1
21
CARTER E ALBERO MOTORE

4 - 224
ENG

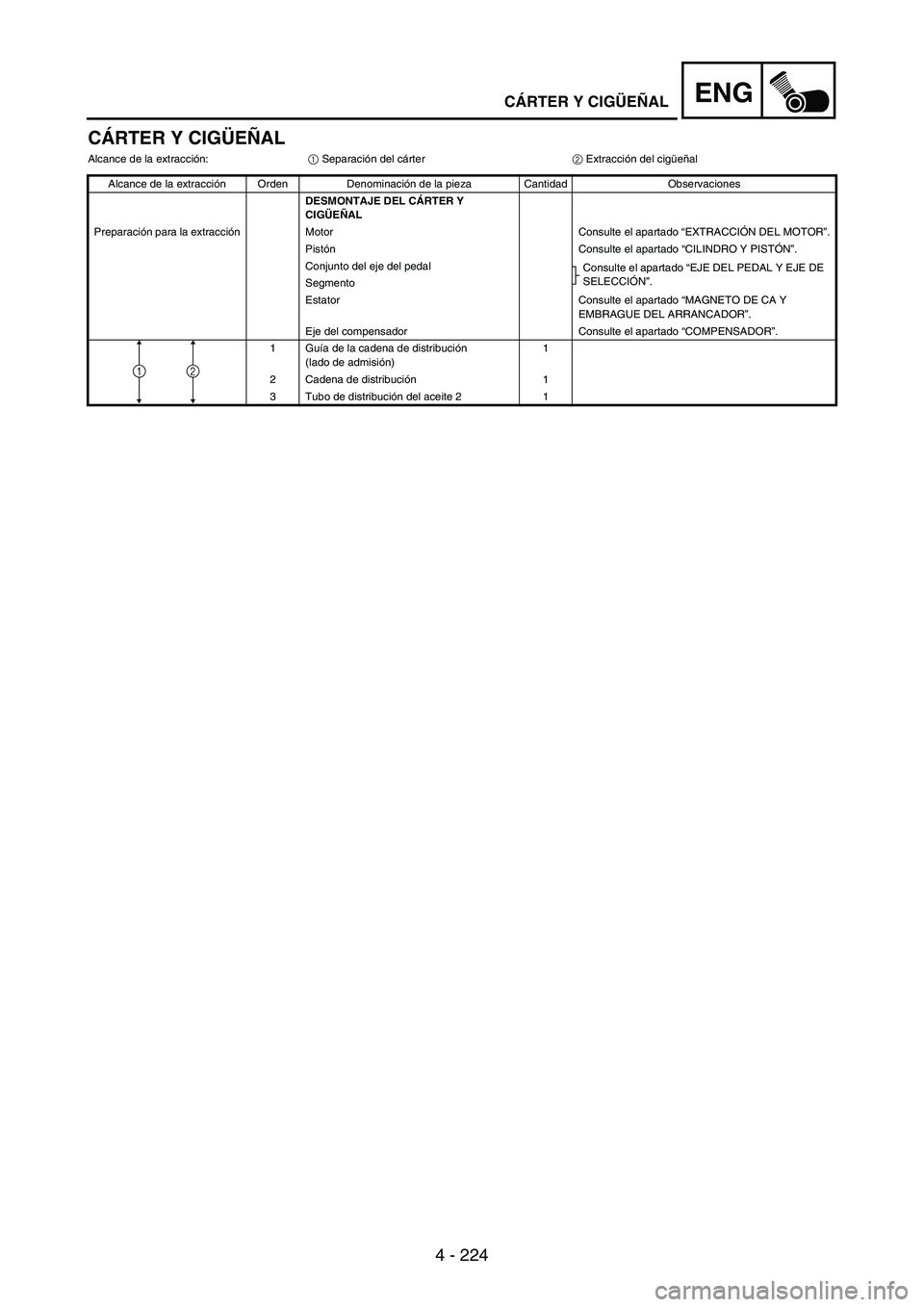

CÁRTER Y CIGÜEÑAL
Alcance de la extracción:
1 Separación del cárter
2 Extracción del cigüeñal
Alcance de la extracción Orden Denominación de la pieza Cantidad Observaciones
DESMONTAJE DEL CÁRTER Y
CIGÜEÑAL
Preparación para la extracción Motor Consulte el apartado “EXTRACCIÓN DEL MOTOR”.
Pistón Consulte el apartado “CILINDRO Y PISTÓN”.
Conjunto del eje del pedal
Consulte el apartado “EJE DEL PEDAL Y EJE DE
SELECCIÓN”.
Segmento
Estator Consulte el apartado “MAGNETO DE CA Y
EMBRAGUE DEL ARRANCADOR”.
Eje del compensador Consulte el apartado “COMPENSADOR”.
1Guía de la cadena de distribución
(lado de admisión)1
2 Cadena de distribución1
3 Tubo de distribución del aceite 2 1
21
CÁRTER Y CIGÜEÑAL

4 - 225

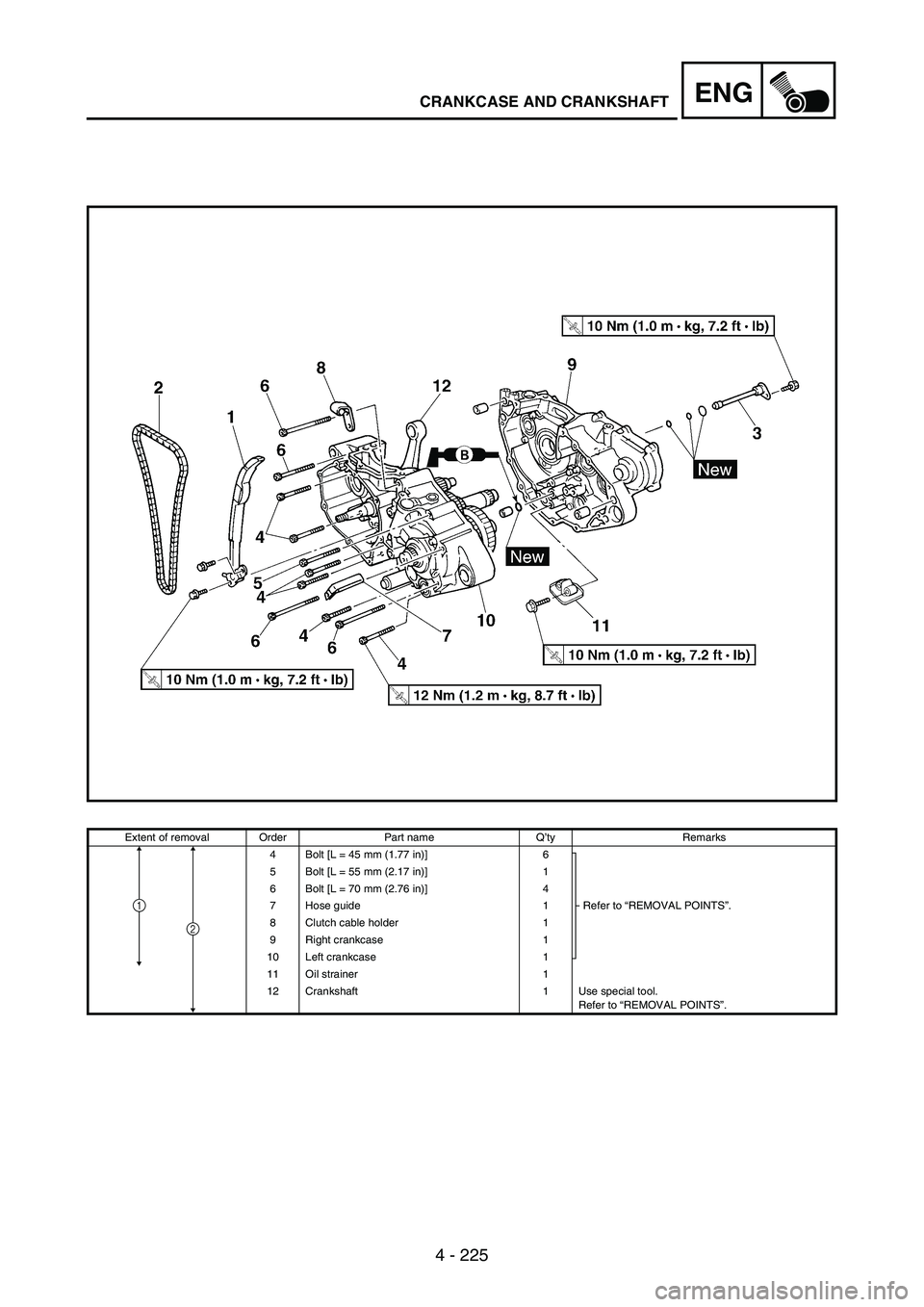

ENGCRANKCASE AND CRANKSHAFT
Extent of removal Order Part name Q’ty Remarks
4 Bolt [L = 45 mm (1.77 in)] 6
Refer to “REMOVAL POINTS”. 5 Bolt [L = 55 mm (2.17 in)] 1
6 Bolt [L = 70 mm (2.76 in)] 4
7 Hose guide 1
8 Clutch cable holder 1
9 Right crankcase 1
10 Left crankcase 1
11 Oil strainer 1
12 Crankshaft 1 Use special tool.
Refer to “REMOVAL POINTS”.
2
1
