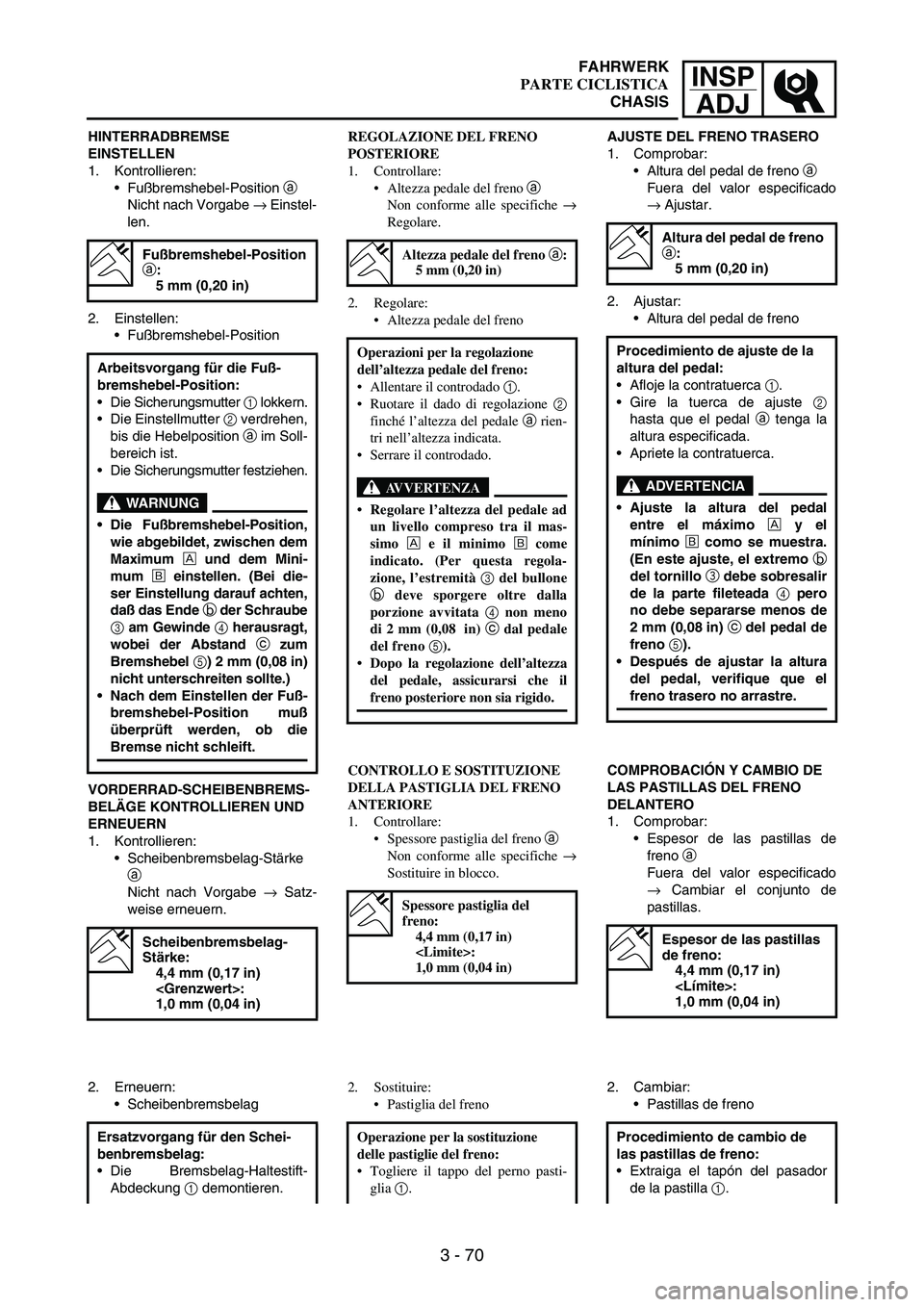

HINTERRADBREMSE
EINSTELLEN
1. Kontrollieren:
Fußbremshebel-Position
a
Nicht nach Vorgabe
→ Einstel-
len.
2. Einstellen:
Fußbremshebel-Position
VORDERRAD-SCHEIBENBREMS-
BELÄGE KONTROLLIEREN UND
ERNEUERN
1. Kontrollieren:
Scheibenbremsbelag-Stärke
a
Nicht nach Vorgabe
→ Satz-
weise erneuern.
Fußbremshebel-Position
a:
5 mm (0,20 in)
Arbeitsvorgang für die Fuß-
bremshebel-Position:
Die Sicherungsmutter
1 lokkern.
Die Einstellmutter
2 verdrehen,
bis die Hebelposition
a im Soll-
bereich ist.
Die Sicherungsmutter festziehen.
WARNUNG
Die Fußbremshebel-Position,
wie abgebildet, zwischen dem
Maximum È und dem Mini-
mum É einstellen. (Bei die-
ser Einstellung darauf achten,
daß das Ende b der Schraube
3 am Gewinde 4 herausragt,
wobei der Abstand c zum
Bremshebel 5) 2 mm (0,08 in)
nicht unterschreiten sollte.)
Nach dem Einstellen der Fuß-
bremshebel-Position muß
überprüft werden, ob die
Bremse nicht schleift.
Scheibenbremsbelag-
Stärke:
4,4 mm (0,17 in)
:
1,0 mm (0,04 in)
2. Erneuern:
Scheibenbremsbelag
Ersatzvorgang für den Schei-
benbremsbelag:
Die Bremsbelag-Haltestift-
Abdeckung
1 demontieren.
REGOLAZIONE DEL FRENO
POSTERIORE
1. Controllare:
Altezza pedale del freno a
Non conforme alle specifiche →
Regolare.
2. Regolare:
Altezza pedale del freno
Altezza pedale del freno a:
5 mm (0,20 in)
Operazioni per la regolazione
dell’altezza pedale del freno:
Allentare il controdado 1.
Ruotare il dado di regolazione 2
finché l’altezza del pedale a rien-
tri nell’altezza indicata.
Serrare il controdado.
AVVERTENZA
Regolare l’altezza del pedale ad
un livello compreso tra il mas-
simo È e il minimo É come
indicato. (Per questa regola-
zione, l’estremità 3 del bullone
b deve sporgere oltre dalla
porzione avvitata 4 non meno
di 2 mm (0,08 in) c dal pedale
del freno 5).
Dopo la regolazione dell’altezza
del pedale, assicurarsi che il
freno posteriore non sia rigido.
CONTROLLO E SOSTITUZIONE
DELLA PASTIGLIA DEL FRENO
ANTERIORE
1. Controllare:
Spessore pastiglia del freno a
Non conforme alle specifiche →
Sostituire in blocco.
Spessore pastiglia del
freno:
4,4 mm (0,17 in)
:
1,0 mm (0,04 in)
2. Sostituire:
Pastiglia del freno
Operazione per la sostituzione
delle pastiglie del freno:
Togliere il tappo del perno pasti-
glia 1.
AJUSTE DEL FRENO TRASERO
1. Comprobar:
Altura del pedal de freno
a
Fuera del valor especificado
→ Ajustar.
2. Ajustar:
Altura del pedal de freno
Altura del pedal de freno
a:
5 mm (0,20 in)
Procedimiento de ajuste de la
altura del pedal:
Afloje la contratuerca
1.
Gire la tuerca de ajuste
2
hasta que el pedal
a tenga la
altura especificada.
Apriete la contratuerca.
ADVERTENCIA
Ajuste la altura del pedal
entre el máximo È y el
mínimo É como se muestra.
(En este ajuste, el extremo b
del tornillo 3 debe sobresalir
de la parte fileteada 4 pero
no debe separarse menos de
2mm (0,08in) c del pedal de
freno 5).
Después de ajustar la altura
del pedal, verifique que el
freno trasero no arrastre.
COMPROBACIÓN Y CAMBIO DE
LAS PASTILLAS DEL FRENO
DELANTERO
1. Comprobar:
Espesor de las pastillas de
freno
a
Fuera del valor especificado
→ Cambiar el conjunto de
pastillas.
Espesor de las pastillas
de freno:
4,4 mm (0,17 in)
:
1,0 mm (0,04 in)
2. Cambiar:
Pastillas de freno
Procedimiento de cambio de
las pastillas de freno:
Extraiga el tapón del pasador
de la pastilla
1.
FAHRWERK
PARTE CICLISTICA
CHASIS

3 - 71
INSP
ADJ

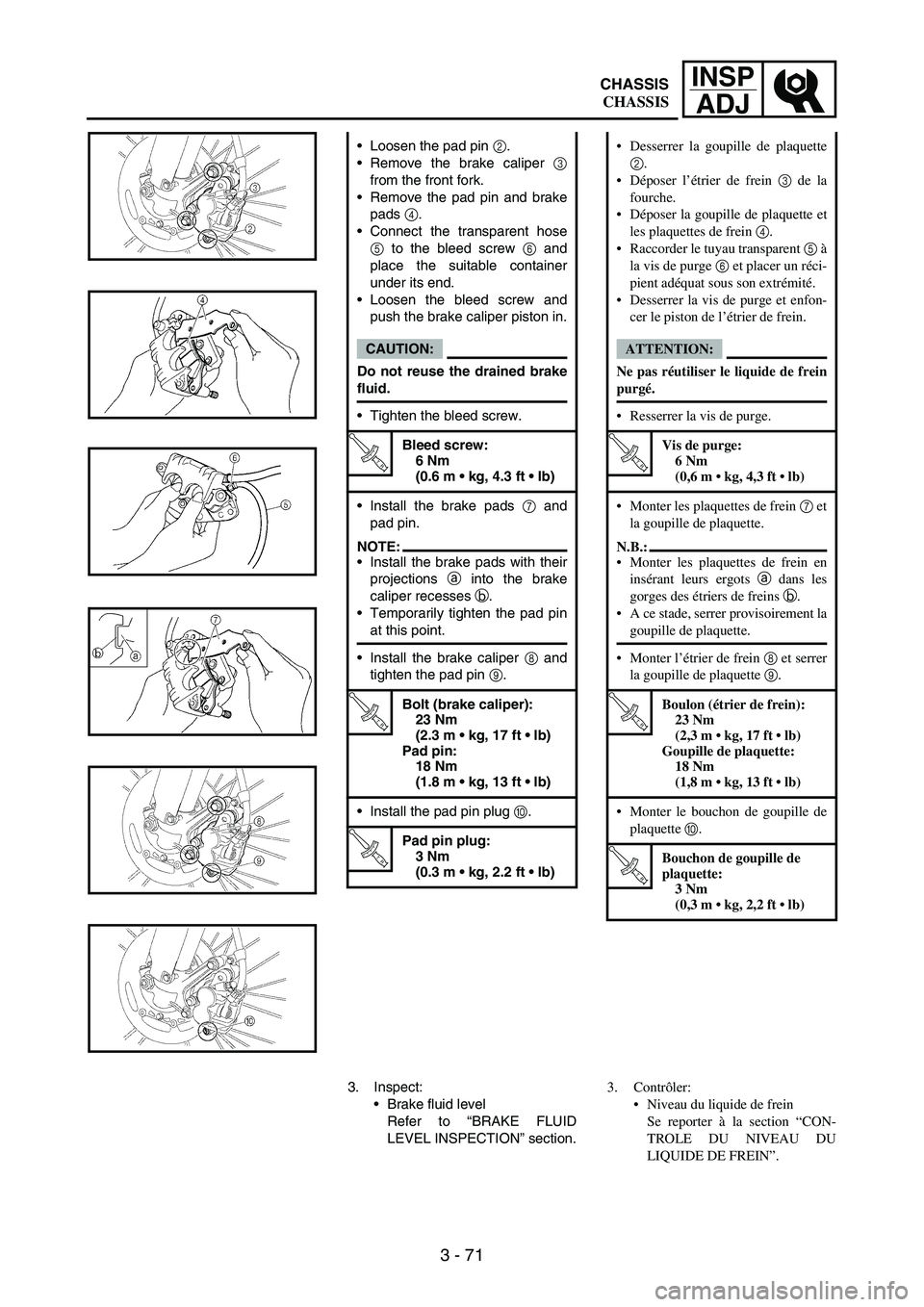

Loosen the pad pin
2.
Remove the brake caliper
3
from the front fork.
Remove the pad pin and brake
pads
4.
Connect the transparent hose
5 to the bleed screw
6 and
place the suitable container
under its end.
Loosen the bleed screw and
push the brake caliper piston in.
CAUTION:
Do not reuse the drained brake
fluid.
Tighten the bleed screw.
T R..
Bleed screw:
6 Nm
(0.6 m  kg, 4.3 ft  lb)
Install the brake pads
7 and
pad pin.
NOTE:Install the brake pads with their
projections
a into the brake
caliper recesses
b.
Temporarily tighten the pad pin
at this point.
Install the brake caliper
8 and
tighten the pad pin
9.
T R..
Bolt (brake caliper):
23 Nm
(2.3 m  kg, 17 ft  lb)
Pad pin:
18 Nm
(1.8 m  kg, 13 ft  lb)
Install the pad pin plug
0.
T R..
Pad pin plug:
3 Nm
(0.3 m  kg, 2.2 ft  lb)
3. Inspect:
Brake fluid level
Refer to “BRAKE FLUID
LEVEL INSPECTION” section.Desserrer la goupille de plaquette
2.
Déposer l’étrier de frein 3 de la
fourche.
Déposer la goupille de plaquette et
les plaquettes de frein 4.
Raccorder le tuyau transparent 5 à
la vis de purge 6 et placer un réci-
pient adéquat sous son extrémité.
Desserrer la vis de purge et enfon-
cer le piston de l’étrier de frein.
ATTENTION:
Ne pas réutiliser le liquide de frein
purgé.
Resserrer la vis de purge.
T R..
Vis de purge:
6 Nm
(0,6 m  kg, 4,3 ft  lb)
Monter les plaquettes de frein 7 et
la goupille de plaquette.
N.B.:
Monter les plaquettes de frein en
insérant leurs ergots a dans les
gorges des étriers de freins b.
A ce stade, serrer provisoirement la
goupille de plaquette.
Monter l’étrier de frein 8 et serrer
la goupille de plaquette 9.
T R..
Boulon (étrier de frein):
23 Nm
(2,3 m  kg, 17 ft  lb)
Goupille de plaquette:
18 Nm
(1,8 m  kg, 13 ft  lb)
Monter le bouchon de goupille de
plaquette 0.
T R..
Bouchon de goupille de
plaquette:
3 Nm
(0,3 m  kg, 2,2 ft  lb)
3. Contrôler:
Niveau du liquide de frein
Se reporter à la section “CON-
TROLE DU NIVEAU DU
LIQUIDE DE FREIN”.
CHASSIS
CHASSIS

INSP
ADJ
3 - 72

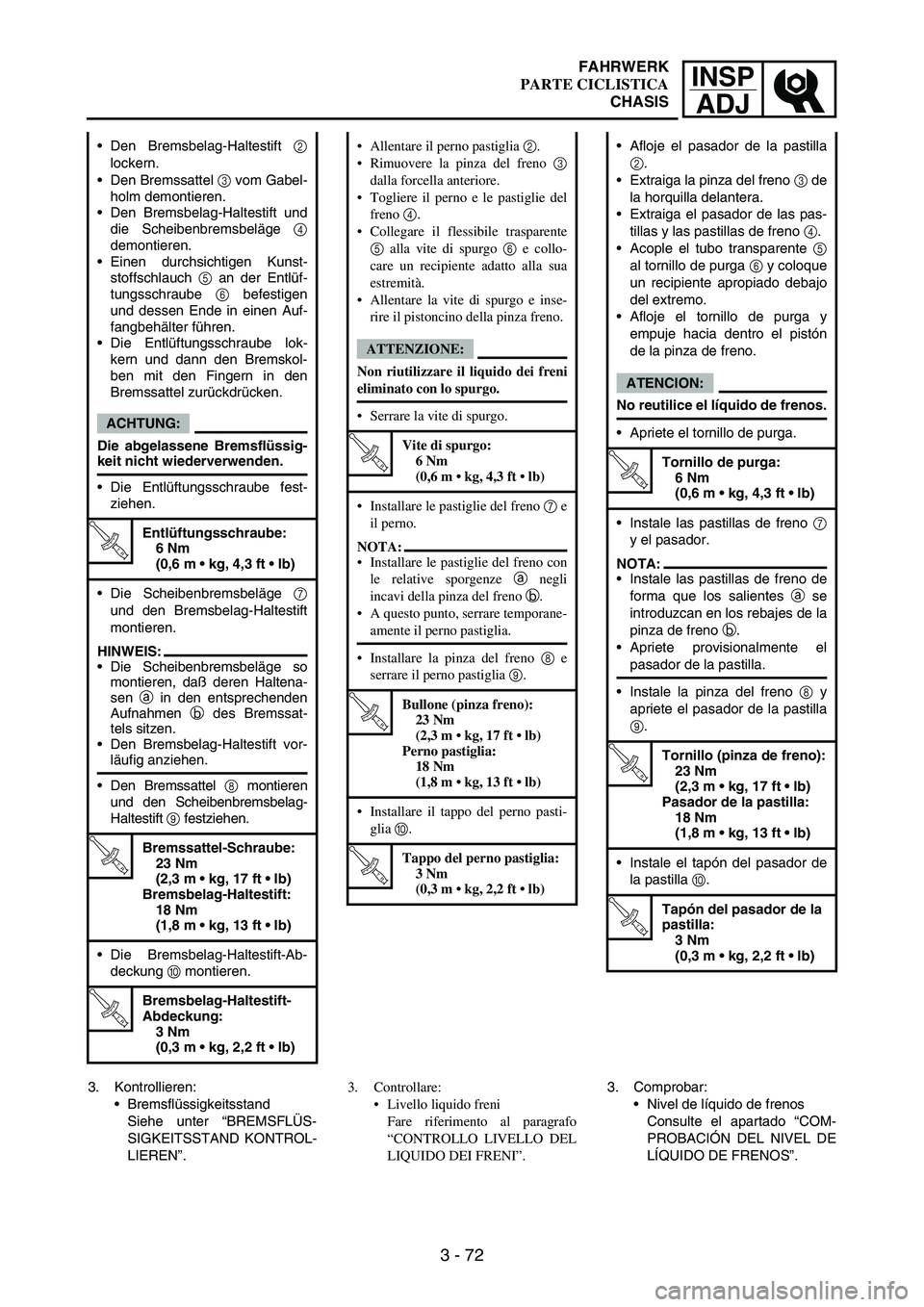

Den Bremsbelag-Haltestift
2
lockern.
Den Bremssattel
3 vom Gabel-
holm demontieren.
Den Bremsbelag-Haltestift und
die Scheibenbremsbeläge
4
demontieren.
Einen durchsichtigen Kunst-
stoffschlauch
5 an der Entlüf-
tungsschraube
6 befestigen
und dessen Ende in einen Auf-
fangbehälter führen.
Die Entlüftungsschraube lok-
kern und dann den Bremskol-
ben mit den Fingern in den
Bremssattel zurückdrücken.
ACHTUNG:
Die abgelassene Bremsflüssig-
keit nicht wiederverwenden.
Die Entlüftungsschraube fest-
ziehen.
T R..
Entlüftungsschraube:
6 Nm
(0,6 m  kg, 4,3 ft  lb)
Die Scheibenbremsbeläge
7
und den Bremsbelag-Haltestift
montieren.
HINWEIS:
Die Scheibenbremsbeläge so
montieren, daß deren Haltena-
sen
a in den entsprechenden
Aufnahmen
b des Bremssat-
tels sitzen.
Den Bremsbelag-Haltestift vor-
läufig anziehen.
Den Bremssattel
8 montieren
und den Scheibenbremsbelag-
Haltestift
9 festziehen.
T R..
Bremssattel-Schraube:
23 Nm
(2,3 m  kg, 17 ft  lb)
Bremsbelag-Haltestift:
18 Nm
(1,8 m  kg, 13 ft  lb)
Die Bremsbelag-Haltestift-Ab-
deckung
0 montieren.
T R..
Bremsbelag-Haltestift-
Abdeckung:
3 Nm
(0,3 m  kg, 2,2 ft  lb)
3. Kontrollieren:
Bremsflüssigkeitsstand
Siehe unter “BREMSFLÜS-
SIGKEITSSTAND KONTROL-
LIEREN”.Allentare il perno pastiglia 2.
Rimuovere la pinza del freno 3
dalla forcella anteriore.
Togliere il perno e le pastiglie del
freno 4.
Collegare il flessibile trasparente
5 alla vite di spurgo 6 e collo-
care un recipiente adatto alla sua
estremità.
Allentare la vite di spurgo e inse-
rire il pistoncino della pinza freno.
ATTENZIONE:
Non riutilizzare il liquido dei freni
eliminato con lo spurgo.
Serrare la vite di spurgo.
T R..
Vite di spurgo:
6 Nm
(0,6 m  kg, 4,3 ft  lb)
Installare le pastiglie del freno 7 e
il perno.
NOTA:
Installare le pastiglie del freno con
le relative sporgenze a negli
incavi della pinza del freno b.
A questo punto, serrare temporane-
amente il perno pastiglia.
Installare la pinza del freno 8 e
serrare il perno pastiglia 9.
T R..
Bullone (pinza freno):
23 Nm
(2,3 m  kg, 17 ft  lb)
Perno pastiglia:
18 Nm
(1,8 m  kg, 13 ft  lb)
Installare il tappo del perno pasti-
glia 0.
T R..
Tappo del perno pastiglia:
3 Nm
(0,3 m  kg, 2,2 ft  lb)
3. Controllare:
Livello liquido freni
Fare riferimento al paragrafo
“CONTROLLO LIVELLO DEL
LIQUIDO DEI FRENI”.Afloje el pasador de la pastilla
2.
Extraiga la pinza del freno
3 de
la horquilla delantera.
Extraiga el pasador de las pas-
tillas y las pastillas de freno
4.
Acople el tubo transparente
5
al tornillo de purga
6 y coloque
un recipiente apropiado debajo
del extremo.
Afloje el tornillo de purga y
empuje hacia dentro el pistón
de la pinza de freno.
ATENCION:
No reutilice el líquido de frenos.
Apriete el tornillo de purga.
T R..
Tornillo de purga:
6 Nm
(0,6 m  kg, 4,3 ft  lb)
Instale las pastillas de freno
7
y el pasador.
NOTA:
Instale las pastillas de freno de
forma que los salientes
a se
introduzcan en los rebajes de la
pinza de freno
b.
Apriete provisionalmente el
pasador de la pastilla.
Instale la pinza del freno
8 y
apriete el pasador de la pastilla
9.
T R..
Tornillo (pinza de freno):
23 Nm
(2,3 m  kg, 17 ft  lb)
Pasador de la pastilla:
18 Nm
(1,8 m  kg, 13 ft  lb)
Instale el tapón del pasador de
la pastilla
0.
T R..
Tapón del pasador de la
pastilla:
3 Nm
(0,3 m  kg, 2,2 ft  lb)
3. Comprobar:
Nivel de líquido de frenos
Consulte el apartado “COM-
PROBACIÓN DEL NIVEL DE
LÍQUIDO DE FRENOS”.
FAHRWERK
PARTE CICLISTICA
CHASIS

3 - 73
INSP
ADJ

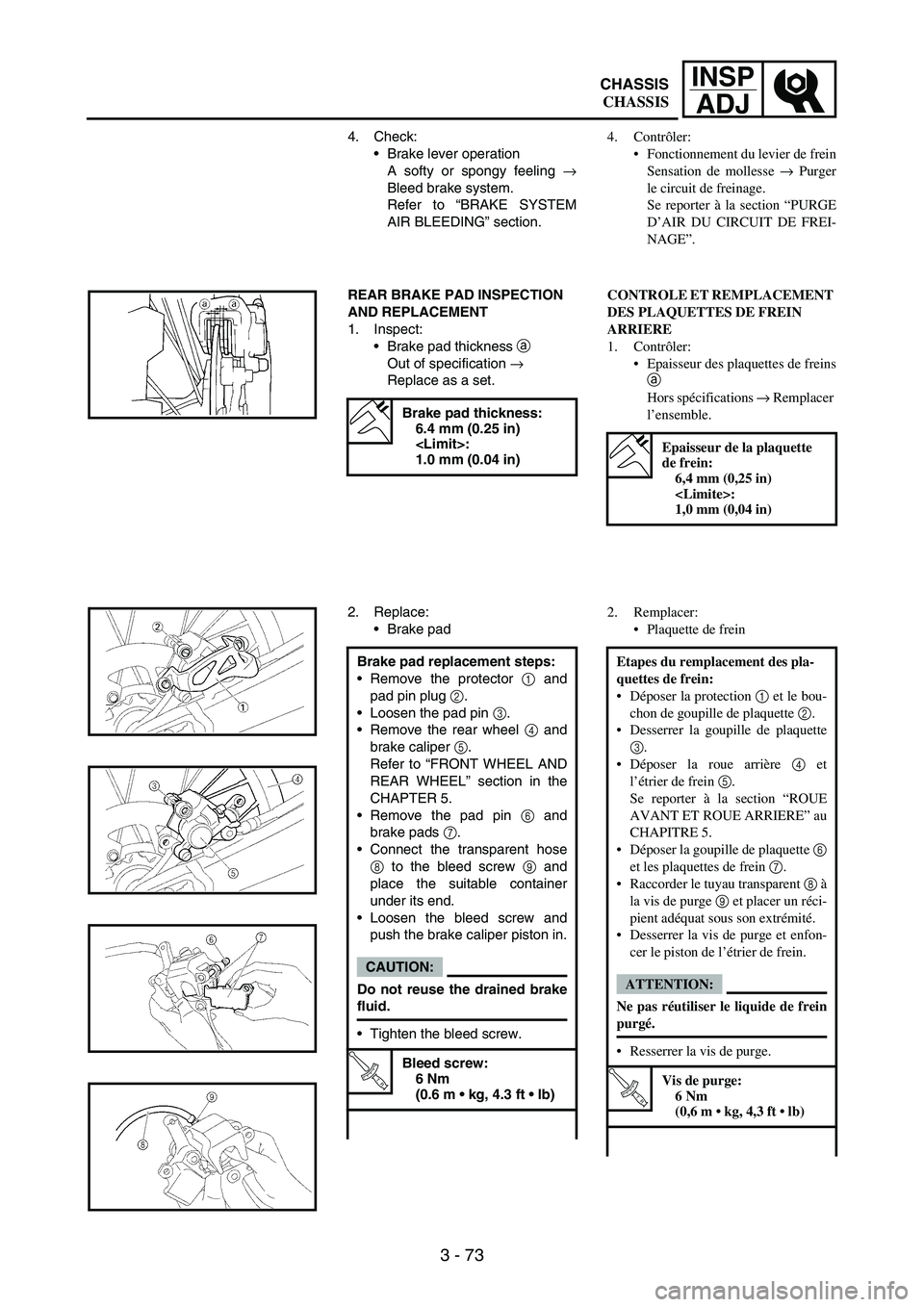

4. Check:
Brake lever operation
A softy or spongy feeling
→
Bleed brake system.
Refer to “BRAKE SYSTEM
AIR BLEEDING” section.
REAR BRAKE PAD INSPECTION
AND REPLACEMENT
1. Inspect:
Brake pad thickness
a
Out of specification
→
Replace as a set.
Brake pad thickness:
6.4 mm (0.25 in)
:
1.0 mm (0.04 in)
2. Replace:
Brake pad
Brake pad replacement steps:
Remove the protector
1 and
pad pin plug
2.
Loosen the pad pin
3.
Remove the rear wheel
4 and
brake caliper
5.
Refer to “FRONT WHEEL AND
REAR WHEEL” section in the
CHAPTER 5.
Remove the pad pin
6 and
brake pads
7.
Connect the transparent hose
8 to the bleed screw
9 and
place the suitable container
under its end.
Loosen the bleed screw and
push the brake caliper piston in.
CAUTION:
Do not reuse the drained brake
fluid.
Tighten the bleed screw.
T R..
Bleed screw:
6 Nm
(0.6 m  kg, 4.3 ft  lb)
4. Contrôler:
Fonctionnement du levier de frein
Sensation de mollesse → Purger
le circuit de freinage.
Se reporter à la section “PURGE
D’AIR DU CIRCUIT DE FREI-
NAGE”.
CONTROLE ET REMPLACEMENT
DES PLAQUETTES DE FREIN
ARRIERE
1. Contrôler:
Epaisseur des plaquettes de freins
a
Hors spécifications → Remplacer
l’ensemble.
Epaisseur de la plaquette
de frein:
6,4 mm (0,25 in)
:
1,0 mm (0,04 in)
2. Remplacer:
Plaquette de frein
Etapes du remplacement des pla-
quettes de frein:
Déposer la protection 1 et le bou-
chon de goupille de plaquette 2.
Desserrer la goupille de plaquette
3.
Déposer la roue arrière 4 et
l’étrier de frein 5.
Se reporter à la section “ROUE
AVANT ET ROUE ARRIERE” au
CHAPITRE 5.
Déposer la goupille de plaquette 6
et les plaquettes de frein 7.
Raccorder le tuyau transparent 8 à
la vis de purge 9 et placer un réci-
pient adéquat sous son extrémité.
Desserrer la vis de purge et enfon-
cer le piston de l’étrier de frein.
ATTENTION:
Ne pas réutiliser le liquide de frein
purgé.
Resserrer la vis de purge.
T R..
Vis de purge:
6 Nm
(0,6 m  kg, 4,3 ft  lb)
CHASSIS
CHASSIS

INSP
ADJ
3 - 74

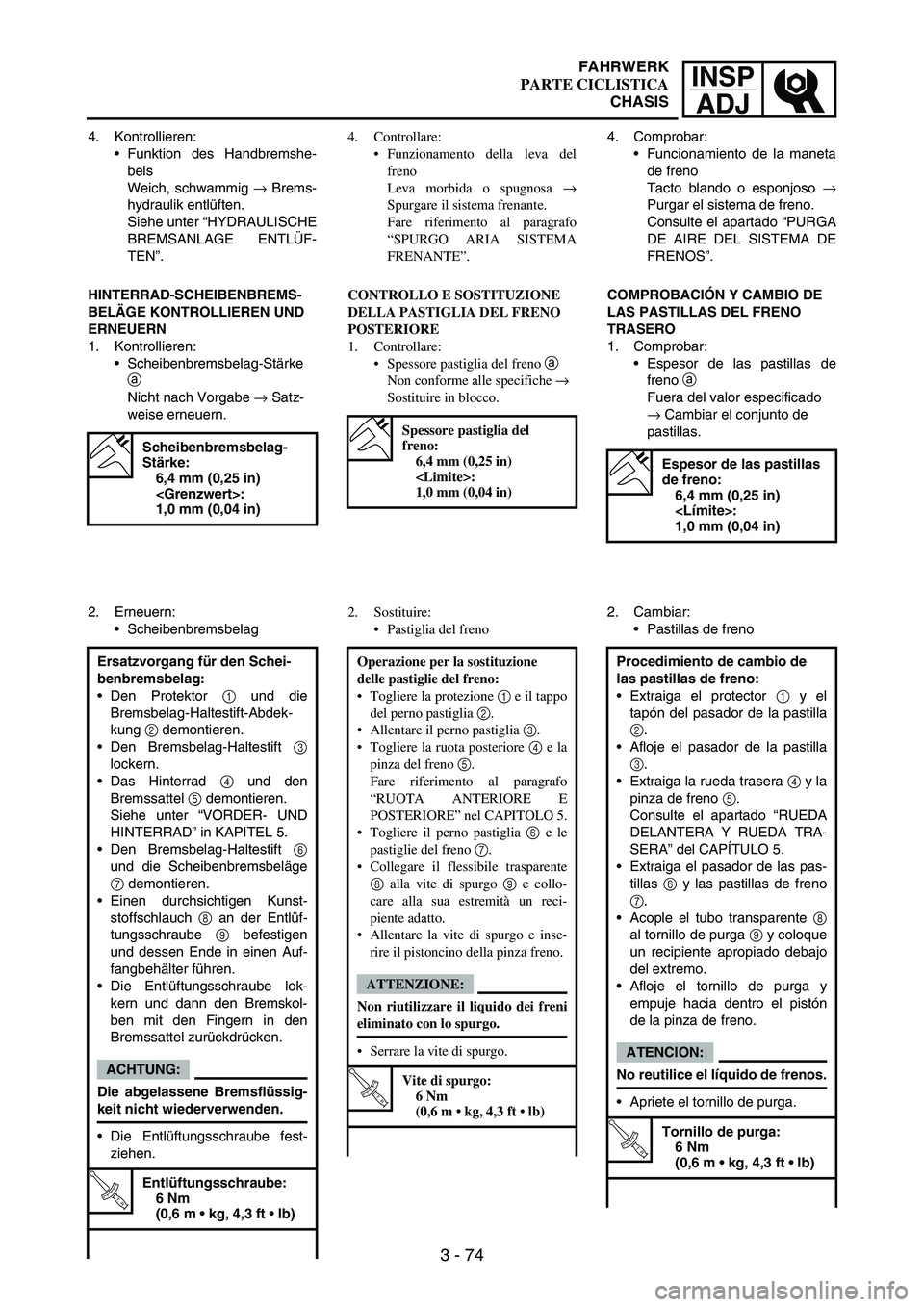

4. Kontrollieren:
Funktion des Handbremshe-
bels
Weich, schwammig
→ Brems-
hydraulik entlüften.
Siehe unter “HYDRAULISCHE
BREMSANLAGE ENTLÜF-
TEN”.
HINTERRAD-SCHEIBENBREMS-
BELÄGE KONTROLLIEREN UND
ERNEUERN
1. Kontrollieren:
Scheibenbremsbelag-Stärke
a
Nicht nach Vorgabe
→ Satz-
weise erneuern.
Scheibenbremsbelag-
Stärke:
6,4 mm (0,25 in)
:
1,0 mm (0,04 in)
2. Erneuern:
Scheibenbremsbelag
Ersatzvorgang für den Schei-
benbremsbelag:
Den Protektor
1 und die
Bremsbelag-Haltestift-Abdek-
kung
2 demontieren.
Den Bremsbelag-Haltestift
3
lockern.
Das Hinterrad
4 und den
Bremssattel
5 demontieren.
Siehe unter “VORDER- UND
HINTERRAD” in KAPITEL 5.
Den Bremsbelag-Haltestift
6
und die Scheibenbremsbeläge
7 demontieren.
Einen durchsichtigen Kunst-
stoffschlauch
8 an der Entlüf-
tungsschraube
9 befestigen
und dessen Ende in einen Auf-
fangbehälter führen.
Die Entlüftungsschraube lok-
kern und dann den Bremskol-
ben mit den Fingern in den
Bremssattel zurückdrücken.
ACHTUNG:
Die abgelassene Bremsflüssig-
keit nicht wiederverwenden.
Die Entlüftungsschraube fest-
ziehen.
T R..
Entlüftungsschraube:
6 Nm
(0,6 m  kg, 4,3 ft  lb)
4. Controllare:
Funzionamento della leva del
freno
Leva morbida o spugnosa →
Spurgare il sistema frenante.
Fare riferimento al paragrafo
“SPURGO ARIA SISTEMA
FRENANTE”.
CONTROLLO E SOSTITUZIONE
DELLA PASTIGLIA DEL FRENO
POSTERIORE
1. Controllare:
Spessore pastiglia del freno a
Non conforme alle specifiche →
Sostituire in blocco.
Spessore pastiglia del
freno:
6,4 mm (0,25 in)
:
1,0 mm (0,04 in)
2. Sostituire:
Pastiglia del freno
Operazione per la sostituzione
delle pastiglie del freno:
Togliere la protezione 1 e il tappo
del perno pastiglia 2.
Allentare il perno pastiglia 3.
Togliere la ruota posteriore 4 e la
pinza del freno 5.
Fare riferimento al paragrafo
“RUOTA ANTERIORE E
POSTERIORE” nel CAPITOLO 5.
Togliere il perno pastiglia 6 e le
pastiglie del freno 7.
Collegare il flessibile trasparente
8 alla vite di spurgo 9 e collo-
care alla sua estremità un reci-
piente adatto.
Allentare la vite di spurgo e inse-
rire il pistoncino della pinza freno.
ATTENZIONE:
Non riutilizzare il liquido dei freni
eliminato con lo spurgo.
Serrare la vite di spurgo.
T R..
Vite di spurgo:
6 Nm
(0,6 m  kg, 4,3 ft  lb)
4. Comprobar:
Funcionamiento de la maneta
de freno
Tacto blando o esponjoso
→
Purgar el sistema de freno.
Consulte el apartado “PURGA
DE AIRE DEL SISTEMA DE
FRENOS”.
COMPROBACIÓN Y CAMBIO DE
LAS PASTILLAS DEL FRENO
TRASERO
1. Comprobar:
Espesor de las pastillas de
freno
a
Fuera del valor especificado
→ Cambiar el conjunto de
pastillas.
Espesor de las pastillas
de freno:
6,4 mm (0,25 in)
:
1,0 mm (0,04 in)
2. Cambiar:
Pastillas de freno
Procedimiento de cambio de
las pastillas de freno:
Extraiga el protector
1 y el
tapón del pasador de la pastilla
2.
Afloje el pasador de la pastilla
3.
Extraiga la rueda trasera
4 y la
pinza de freno
5.
Consulte el apartado “RUEDA
DELANTERA Y RUEDA TRA-
SERA” del CAPÍTULO 5.
Extraiga el pasador de las pas-
tillas
6 y las pastillas de freno
7.
Acople el tubo transparente
8
al tornillo de purga
9 y coloque
un recipiente apropiado debajo
del extremo.
Afloje el tornillo de purga y
empuje hacia dentro el pistón
de la pinza de freno.
ATENCION:
No reutilice el líquido de frenos.
Apriete el tornillo de purga.
T R..
Tornillo de purga:
6 Nm
(0,6 m  kg, 4,3 ft  lb)
FAHRWERK
PARTE CICLISTICA
CHASIS

3 - 75
INSP
ADJ

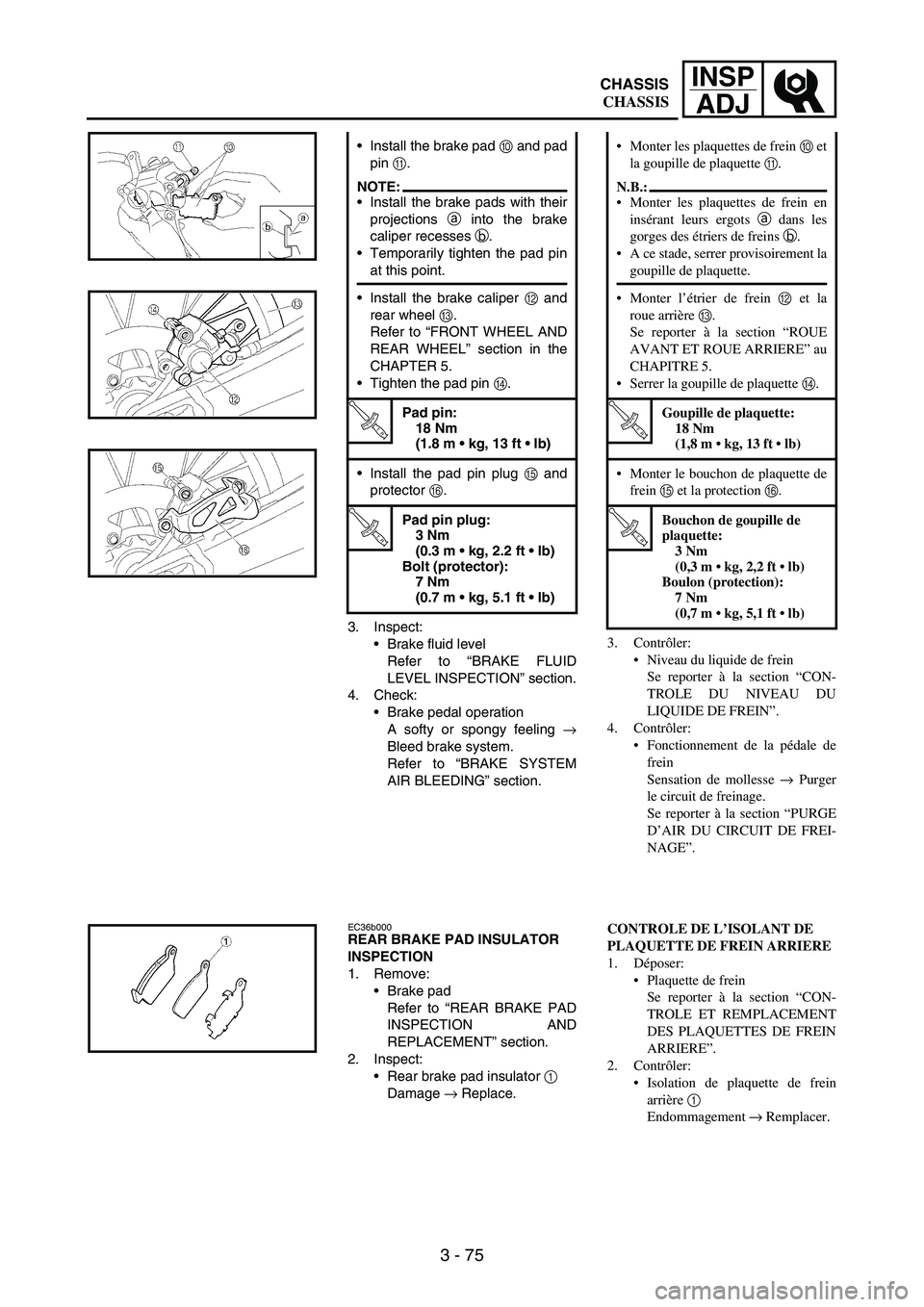

3. Inspect:
Brake fluid level
Refer to “BRAKE FLUID
LEVEL INSPECTION” section.
4. Check:
Brake pedal operation
A softy or spongy feeling
→
Bleed brake system.
Refer to “BRAKE SYSTEM
AIR BLEEDING” section. Install the brake pad
0 and pad
pin
A.
NOTE:Install the brake pads with their
projections
a into the brake
caliper recesses
b.
Temporarily tighten the pad pin
at this point.
Install the brake caliper
B and
rear wheel
C.
Refer to “FRONT WHEEL AND
REAR WHEEL” section in the
CHAPTER 5.
Tighten the pad pin
D.
T R..
Pad pin:
18 Nm
(1.8 m  kg, 13 ft  lb)
Install the pad pin plug
E and
protector
F.
T R..
Pad pin plug:
3 Nm
(0.3 m  kg, 2.2 ft  lb)
Bolt (protector):
7 Nm
(0.7 m  kg, 5.1 ft  lb)
EC36b000REAR BRAKE PAD INSULATOR
INSPECTION
1. Remove:
Brake pad
Refer to “REAR BRAKE PAD
INSPECTION AND
REPLACEMENT” section.
2. Inspect:
Rear brake pad insulator
1
Damage
→ Replace.
3. Contrôler:
Niveau du liquide de frein
Se reporter à la section “CON-
TROLE DU NIVEAU DU
LIQUIDE DE FREIN”.
4. Contrôler:
Fonctionnement de la pédale de
frein
Sensation de mollesse → Purger
le circuit de freinage.
Se reporter à la section “PURGE
D’AIR DU CIRCUIT DE FREI-
NAGE”. Monter les plaquettes de frein 0 et
la goupille de plaquette A.
N.B.:
Monter les plaquettes de frein en
insérant leurs ergots a dans les
gorges des étriers de freins b.
A ce stade, serrer provisoirement la
goupille de plaquette.
Monter l’étrier de frein B et la
roue arrière C.
Se reporter à la section “ROUE
AVANT ET ROUE ARRIERE” au
CHAPITRE 5.
Serrer la goupille de plaquette D.
T R..
Goupille de plaquette:
18 Nm
(1,8 m  kg, 13 ft  lb)
Monter le bouchon de plaquette de
frein E et la protection F.
T R..
Bouchon de goupille de
plaquette:
3 Nm
(0,3 m  kg, 2,2 ft  lb)
Boulon (protection):
7 Nm
(0,7 m  kg, 5,1 ft  lb)
CONTROLE DE L’ISOLANT DE
PLAQUETTE DE FREIN ARRIERE
1. Déposer:
Plaquette de frein
Se reporter à la section “CON-
TROLE ET REMPLACEMENT
DES PLAQUETTES DE FREIN
ARRIERE”.
2. Contrôler:
Isolation de plaquette de frein
arrière 1
Endommagement → Remplacer.
CHASSIS
CHASSIS

INSP
ADJ
3 - 76

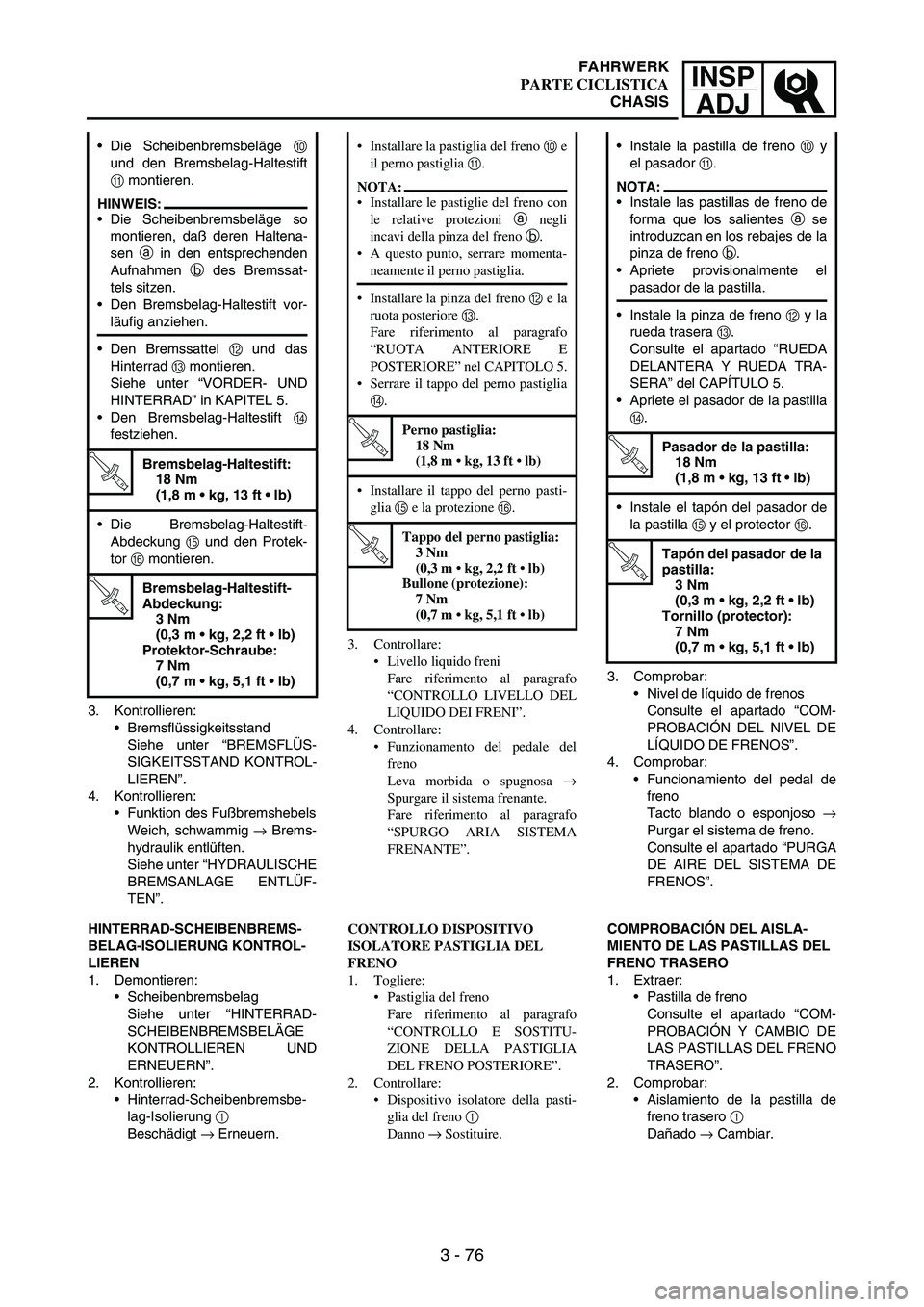

3. Kontrollieren:
Bremsflüssigkeitsstand
Siehe unter “BREMSFLÜS-
SIGKEITSSTAND KONTROL-
LIEREN”.
4. Kontrollieren:
Funktion des Fußbremshebels
Weich, schwammig
→ Brems-
hydraulik entlüften.
Siehe unter “HYDRAULISCHE
BREMSANLAGE ENTLÜF-
TEN”. Die Scheibenbremsbeläge
0
und den Bremsbelag-Haltestift
A montieren.
HINWEIS:
Die Scheibenbremsbeläge so
montieren, daß deren Haltena-
sen
a in den entsprechenden
Aufnahmen
b des Bremssat-
tels sitzen.
Den Bremsbelag-Haltestift vor-
läufig anziehen.
Den Bremssattel
B und das
Hinterrad
C montieren.
Siehe unter “VORDER- UND
HINTERRAD” in KAPITEL 5.
Den Bremsbelag-Haltestift
D
festziehen.
T R..
Bremsbelag-Haltestift:
18 Nm
(1,8 m  kg, 13 ft  lb)
Die Bremsbelag-Haltestift-
Abdeckung
E und den Protek-
tor
F montieren.
T R..
Bremsbelag-Haltestift-
Abdeckung:
3 Nm
(0,3 m  kg, 2,2 ft  lb)
Protektor-Schraube:
7 Nm
(0,7 m  kg, 5,1 ft  lb)
HINTERRAD-SCHEIBENBREMS-
BELAG-ISOLIERUNG KONTROL-
LIEREN
1. Demontieren:
Scheibenbremsbelag
Siehe unter “HINTERRAD-
SCHEIBENBREMSBELÄGE
KONTROLLIEREN UND
ERNEUERN”.
2. Kontrollieren:
Hinterrad-Scheibenbremsbe-
lag-Isolierung
1
Beschädigt
→ Erneuern.3. Controllare:
Livello liquido freni
Fare riferimento al paragrafo
“CONTROLLO LIVELLO DEL
LIQUIDO DEI FRENI”.
4. Controllare:
Funzionamento del pedale del
freno
Leva morbida o spugnosa →
Spurgare il sistema frenante.
Fare riferimento al paragrafo
“SPURGO ARIA SISTEMA
FRENANTE”. Installare la pastiglia del freno 0 e
il perno pastiglia A.
NOTA:
Installare le pastiglie del freno con
le relative protezioni a negli
incavi della pinza del freno b.
A questo punto, serrare momenta-
neamente il perno pastiglia.
Installare la pinza del freno B e la
ruota posteriore C.
Fare riferimento al paragrafo
“RUOTA ANTERIORE E
POSTERIORE” nel CAPITOLO 5.
Serrare il tappo del perno pastiglia
D.
T R..
Perno pastiglia:
18 Nm
(1,8 m  kg, 13 ft  lb)
Installare il tappo del perno pasti-
glia E e la protezione F.
T R..
Tappo del perno pastiglia:
3 Nm
(0,3 m  kg, 2,2 ft  lb)
Bullone (protezione):
7 Nm
(0,7 m  kg, 5,1 ft  lb)
CONTROLLO DISPOSITIVO
ISOLATORE PASTIGLIA DEL
FRENO
1. Togliere:
Pastiglia del freno
Fare riferimento al paragrafo
“CONTROLLO E SOSTITU-
ZIONE DELLA PASTIGLIA
DEL FRENO POSTERIORE”.
2. Controllare:
Dispositivo isolatore della pasti-
glia del freno 1
Danno → Sostituire.3. Comprobar:
Nivel de líquido de frenos
Consulte el apartado “COM-
PROBACIÓN DEL NIVEL DE
LÍQUIDO DE FRENOS”.
4. Comprobar:
Funcionamiento del pedal de
freno
Tacto blando o esponjoso
→
Purgar el sistema de freno.
Consulte el apartado “PURGA
DE AIRE DEL SISTEMA DE
FRENOS”. Instale la pastilla de freno
0 y
el pasador
A.
NOTA:
Instale las pastillas de freno de
forma que los salientes
a se
introduzcan en los rebajes de la
pinza de freno
b.
Apriete provisionalmente el
pasador de la pastilla.
Instale la pinza de freno
B y la
rueda trasera
C.
Consulte el apartado “RUEDA
DELANTERA Y RUEDA TRA-
SERA” del CAPÍTULO 5.
Apriete el pasador de la pastilla
D.
T R..
Pasador de la pastilla:
18 Nm
(1,8 m  kg, 13 ft  lb)
Instale el tapón del pasador de
la pastilla
E y el protector
F.
T R..
Tapón del pasador de la
pastilla:
3 Nm
(0,3 m  kg, 2,2 ft  lb)
Tornillo (protector):
7 Nm
(0,7 m  kg, 5,1 ft  lb)
COMPROBACIÓN DEL AISLA-
MIENTO DE LAS PASTILLAS DEL
FRENO TRASERO
1. Extraer:
Pastilla de freno
Consulte el apartado “COM-
PROBACIÓN Y CAMBIO DE
LAS PASTILLAS DEL FRENO
TRASERO”.
2. Comprobar:
Aislamiento de la pastilla de
freno trasero
1
Dañado
→ Cambiar.
FAHRWERK
PARTE CICLISTICA
CHASIS

3 - 77
INSP
ADJ
BRAKE FLUID LEVEL
INSPECTION
1. Place the brake master cylinder
so that its top is in a horizontal
position.
2. Inspect:
Brake fluid level
Fluid at lower level
→ Fill up.
aLower level
ÈFront
ÉRear
WARNING
Use only designated quality
brake fluid to avoid poor brake
performance.
Refill with same type and brand
of brake fluid; mixing fluids
could result in poor brake per-
formance.
Be sure that water or other con-
taminants do not enter master
cylinder when refilling.
Clean up spilled fluid immedi-
ately to avoid erosion of painted
surfaces or plastic parts.
Recommended brake
fluid:
DOT #4
ÈÉ
SPROCKETS INSPECTION
1. Inspect:
Sprocket teeth
a
Excessive wear
→ Replace.
NOTE:Replace the drive sprocket, rear
wheel sprocket and drive chain as a
set.
CONTROLE DU NIVEAU DU
LIQUIDE DE FREIN
1. Placer le maître-cylindre de frein de
manière que son extrémité soit hori-
zontale.
2. Contrôler:
Niveau du liquide de frein
Niveau du liquide bas → Remet-
tre à niveau.
a
Niveau inférieur
È
Avant
É
Arrière
AVERTISSEMENT
N’utiliser que le liquide de frein
recommandé pour éviter une perte
d’efficacité du freinage.
Toujours utiliser la même marque
et le même type de liquide de frein;
le mélange de liquides de frein diffé-
rents peut provoquer une perte
d’efficacité du freinage.
Veiller à ne pas laisser d’eau ou
d’autres impuretés pénétrer dans le
maître-cylindre lors du remplissage.
Essuyer immédiatement tout liquide
renversé pour éviter d’endommager
les surfaces peintes ou les pièces en
plastique.
Liquide de frein
recommandé:
DOT n°4
CONTROLE DES PIGNONS
1. Contrôler:
Dents de pignon
a
Usure excessive → Remplacer.
N.B.:
Remplacer ensemble le pignon d’entraî-
nement, la couronne arrière et la chaîne
de transmission.
CHASSIS
CHASSIS

INSP
ADJ
3 - 78

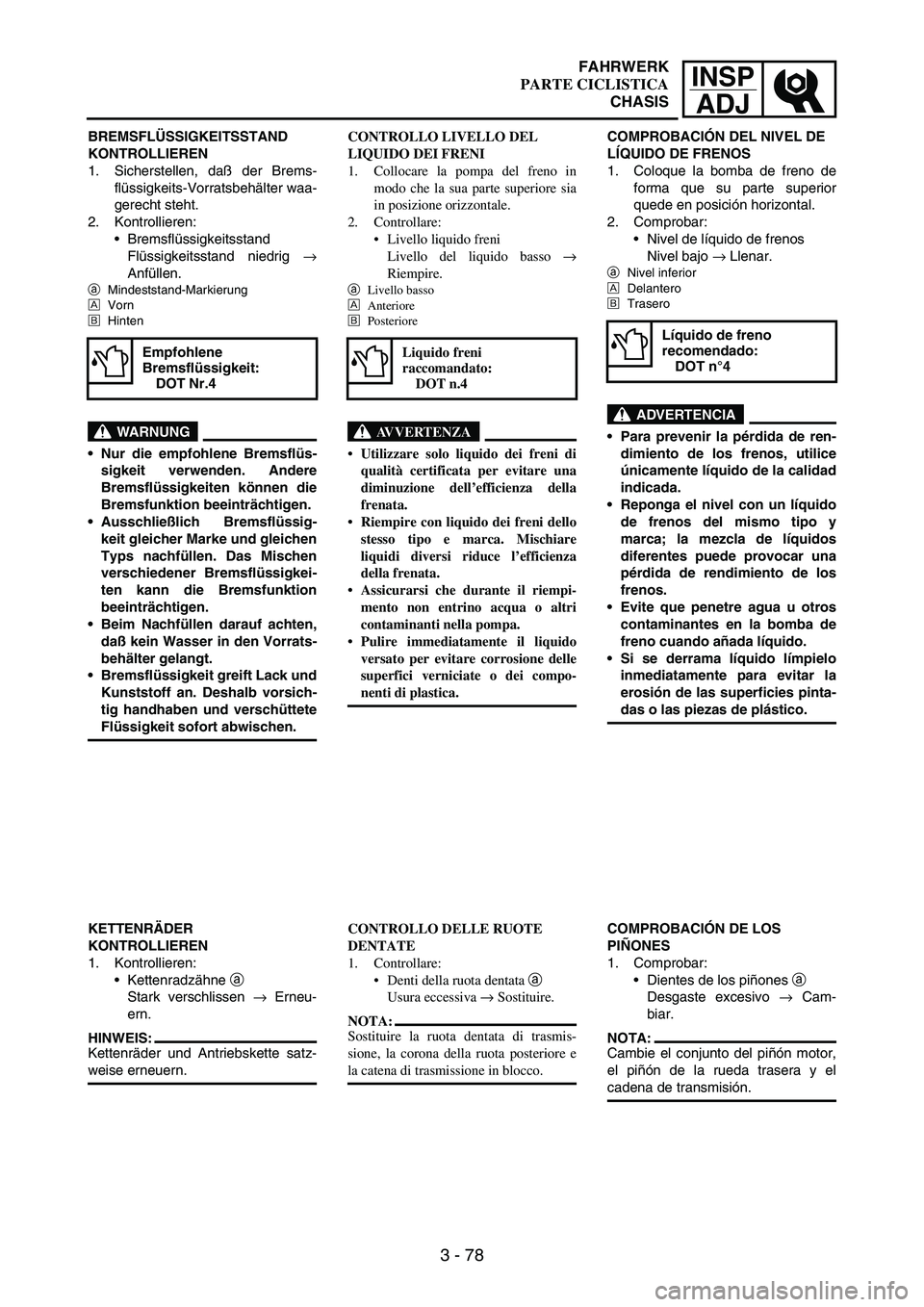

BREMSFLÜSSIGKEITSSTAND
KONTROLLIEREN
1. Sicherstellen, daß der Brems-
flüssigkeits-Vorratsbehälter waa-
gerecht steht.
2. Kontrollieren:
Bremsflüssigkeitsstand
Flüssigkeitsstand niedrig
→
Anfüllen.
aMindeststand-Markierung
ÈVorn
ÉHinten
WARNUNG
Nur die empfohlene Bremsflüs-
sigkeit verwenden. Andere
Bremsflüssigkeiten können die
Bremsfunktion beeinträchtigen.
Ausschließlich Bremsflüssig-
keit gleicher Marke und gleichen
Typs nachfüllen. Das Mischen
verschiedener Bremsflüssigkei-
ten kann die Bremsfunktion
beeinträchtigen.
Beim Nachfüllen darauf achten,
daß kein Wasser in den Vorrats-
behälter gelangt.
Bremsflüssigkeit greift Lack und
Kunststoff an. Deshalb vorsich-
tig handhaben und verschüttete
Flüssigkeit sofort abwischen.
Empfohlene
Bremsflüssigkeit:
DOT Nr.4
KETTENRÄDER
KONTROLLIEREN
1. Kontrollieren:
Kettenradzähne
a
Stark verschlissen
→ Erneu-
ern.
HINWEIS:
Kettenräder und Antriebskette satz-
weise erneuern.CONTROLLO LIVELLO DEL
LIQUIDO DEI FRENI
1. Collocare la pompa del freno in
modo che la sua parte superiore sia
in posizione orizzontale.
2. Controllare:
Livello liquido freni
Livello del liquido basso →
Riempire.
a
Livello basso
È
Anteriore
É
Posteriore
AVVERTENZA
Utilizzare solo liquido dei freni di
qualità certificata per evitare una
diminuzione dell’efficienza della
frenata.
Riempire con liquido dei freni dello
stesso tipo e marca. Mischiare
liquidi diversi riduce l’efficienza
della frenata.
Assicurarsi che durante il riempi-
mento non entrino acqua o altri
contaminanti nella pompa.
Pulire immediatamente il liquido
versato per evitare corrosione delle
superfici verniciate o dei compo-
nenti di plastica.
Liquido freni
raccomandato:
DOT n.4
CONTROLLO DELLE RUOTE
DENTATE
1. Controllare:
Denti della ruota dentata
a
Usura eccessiva → Sostituire.
NOTA:
Sostituire la ruota dentata di trasmis-
sione, la corona della ruota posteriore e
la catena di trasmissione in blocco.COMPROBACIÓN DEL NIVEL DE
LÍQUIDO DE FRENOS
1. Coloque la bomba de freno de
forma que su parte superior
quede en posición horizontal.
2. Comprobar:
Nivel de líquido de frenos
Nivel bajo
→ Llenar.
aNivel inferior
ÈDelantero
ÉTrasero
ADVERTENCIA
Para prevenir la pérdida de ren-
dimiento de los frenos, utilice
únicamente líquido de la calidad
indicada.
Reponga el nivel con un líquido
de frenos del mismo tipo y
marca; la mezcla de líquidos
diferentes puede provocar una
pérdida de rendimiento de los
frenos.
Evite que penetre agua u otros
contaminantes en la bomba de
freno cuando añada líquido.
Si se derrama líquido límpielo
inmediatamente para evitar la
erosión de las superficies pinta-
das o las piezas de plástico.
Líquido de freno
recomendado:
DOT n°4
COMPROBACIÓN DE LOS
PIÑONES
1. Comprobar:
Dientes de los piñones
a
Desgaste excesivo
→ Cam-
biar.
NOTA:
Cambie el conjunto del piñón motor,
el piñón de la rueda trasera y el
cadena de transmisión.
FAHRWERK
PARTE CICLISTICA
CHASIS

3 - 79
INSP
ADJ

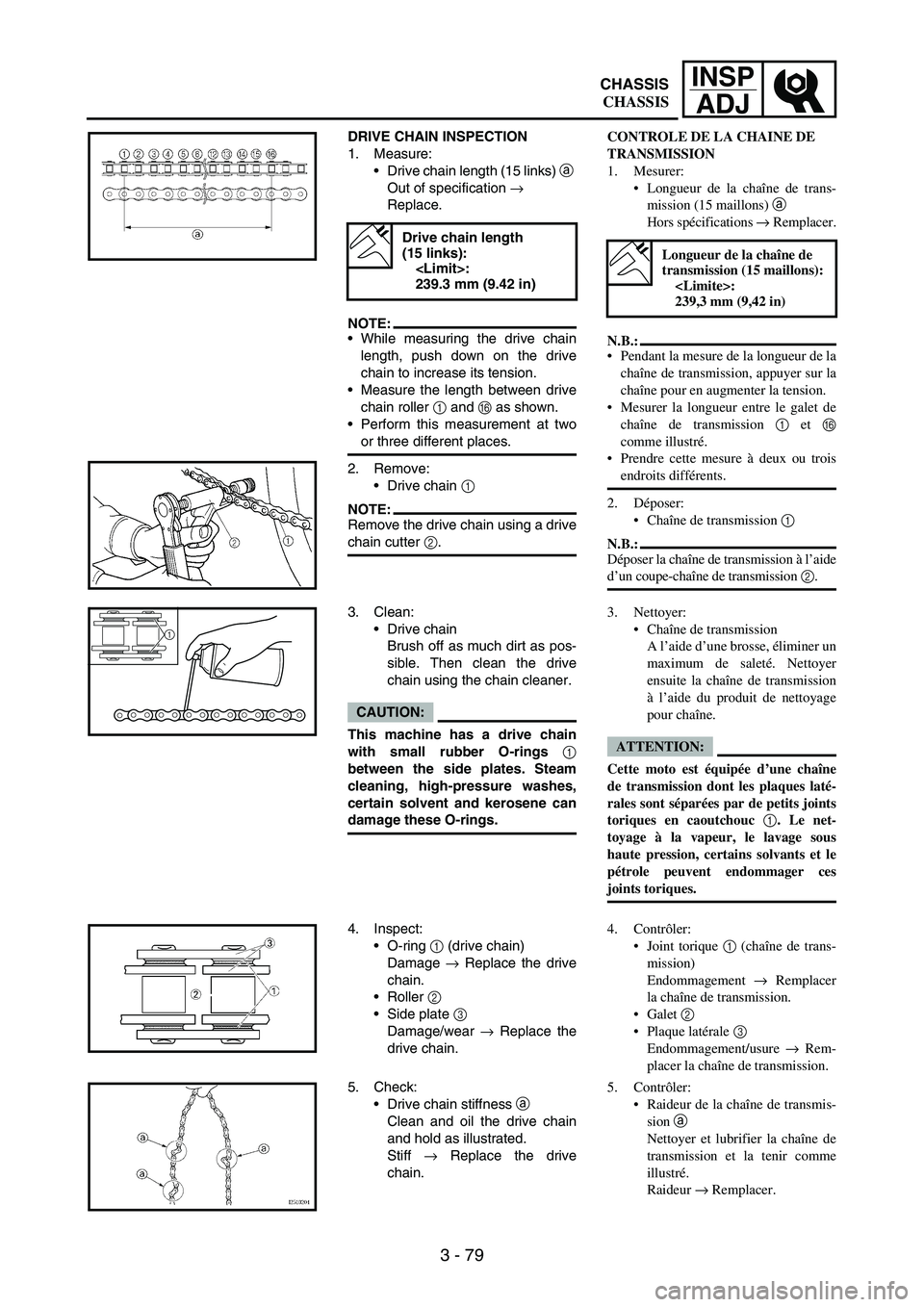

DRIVE CHAIN INSPECTION
1. Measure:
Drive chain length (15 links)
a
Out of specification
→
Replace.
NOTE:While measuring the drive chain
length, push down on the drive
chain to increase its tension.
Measure the length between drive
chain roller
1 and
F as shown.
Perform this measurement at two
or three different places.
2. Remove:
Drive chain
1
NOTE:Remove the drive chain using a drive
chain cutter
2.
Drive chain length
(15 links):
:
239.3 mm (9.42 in)
3. Clean:
Drive chain
Brush off as much dirt as pos-
sible. Then clean the drive
chain using the chain cleaner.
CAUTION:
This machine has a drive chain
with small rubber O-rings 1
between the side plates. Steam
cleaning, high-pressure washes,
certain solvent and kerosene can
damage these O-rings.
1
4. Inspect:
O-ring
1 (drive chain)
Damage
→ Replace the drive
chain.
Roller
2
Side plate
3
Damage/wear → Replace the
drive chain.
5. Check:
Drive chain stiffness a
Clean and oil the drive chain
and hold as illustrated.
Stiff → Replace the drive
chain.
CONTROLE DE LA CHAINE DE
TRANSMISSION
1. Mesurer:
Longueur de la chaîne de trans-
mission (15 maillons) a
Hors spécifications → Remplacer.
N.B.:
Pendant la mesure de la longueur de la
chaîne de transmission, appuyer sur la
chaîne pour en augmenter la tension.
Mesurer la longueur entre le galet de
chaîne de transmission 1 et F
comme illustré.
Prendre cette mesure à deux ou trois
endroits différents.
2. Déposer:
Chaîne de transmission 1
N.B.:
Déposer la chaîne de transmission à l’aide
d’un coupe-chaîne de transmission 2.
Longueur de la chaîne de
transmission (15 maillons):
:
239,3 mm (9,42 in)
3. Nettoyer:
Chaîne de transmission
A l’aide d’une brosse, éliminer un
maximum de saleté. Nettoyer
ensuite la chaîne de transmission
à l’aide du produit de nettoyage
pour chaîne.
ATTENTION:
Cette moto est équipée d’une chaîne
de transmission dont les plaques laté-
rales sont séparées par de petits joints
toriques en caoutchouc 1. Le net-
toyage à la vapeur, le lavage sous
haute pression, certains solvants et le
pétrole peuvent endommager ces
joints toriques.
4. Contrôler:
Joint torique 1 (chaîne de trans-
mission)
Endommagement → Remplacer
la chaîne de transmission.
Galet 2
Plaque latérale 3
Endommagement/usure → Rem-
placer la chaîne de transmission.
5. Contrôler:
Raideur de la chaîne de transmis-
sion a
Nettoyer et lubrifier la chaîne de
transmission et la tenir comme
illustré.
Raideur → Remplacer.
CHASSIS
CHASSIS
