YAMAHA WR 250F 2005 Manuale de Empleo (in Spanish)

INSP
ADJ

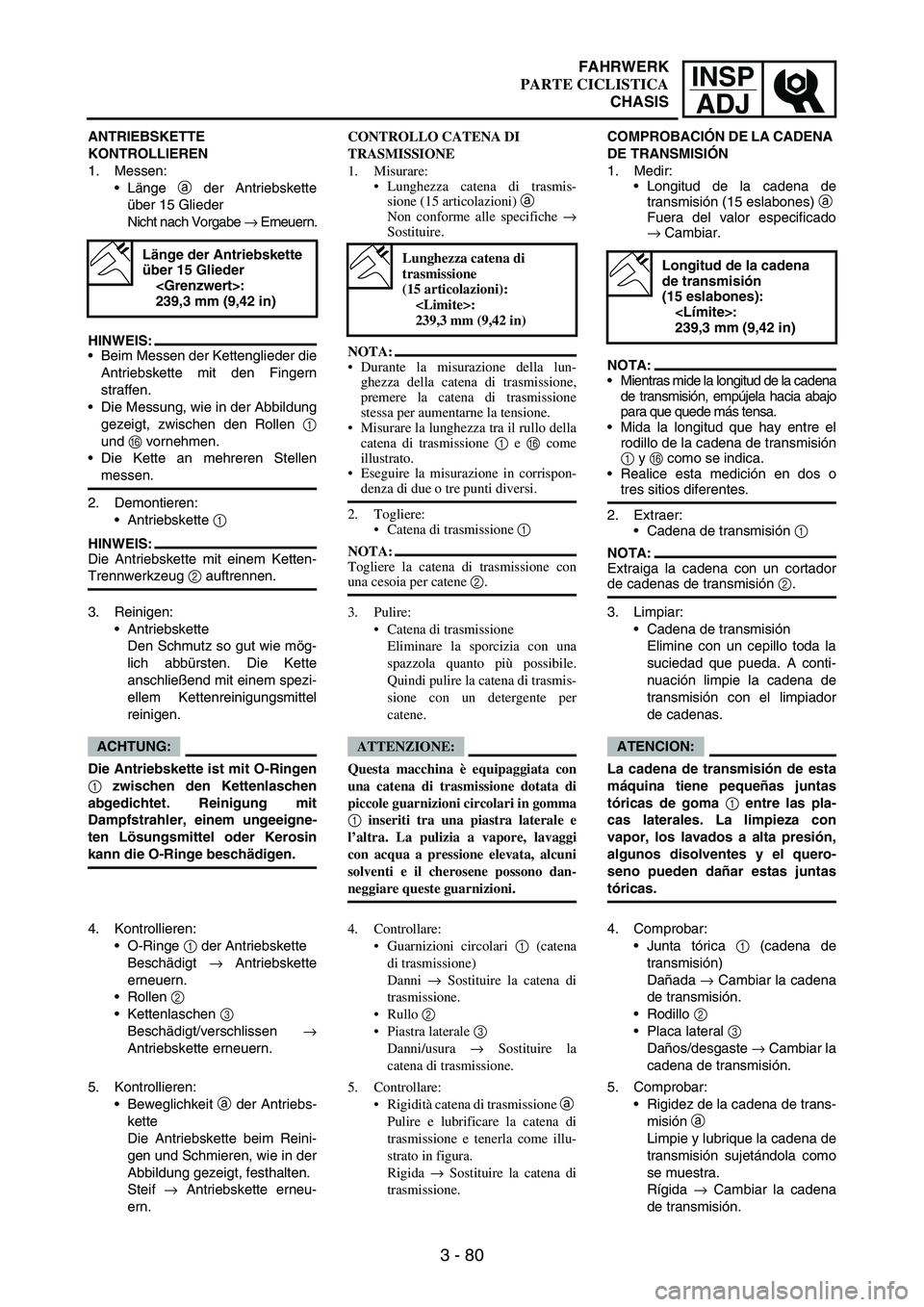

3 - 80
ANTRIEBSKETTE
KONTROLLIEREN
1. Messen:
Länge
a der Antriebskette
über 15 Glieder
Nicht nach Vorgabe
→ Erneuern.
HINWEIS:
Beim Messen der Kettenglieder die
Antriebskette mit den Fingern
straffen.
Die Messung, wie in der Abbildung
gezeigt, zwischen den Rollen
1
und
F vornehmen.
Die Kette an mehreren Stellen
messen.
2. Demontieren:
Antriebskette
1
HINWEIS:
Die Antriebskette mit einem Ketten-
Trennwerkzeug
2 auftrennen.
Länge der Antriebskette
über 15 Glieder
:
239,3 mm (9,42 in)
3. Reinigen:
Antriebskette
Den Schmutz so gut wie mög-
lich abbürsten. Die Kette
anschließend mit einem spezi-
ellem Kettenreinigungsmittel
reinigen.
ACHTUNG:
Die Antriebskette ist mit O-Ringen
1 zwischen den Kettenlaschen
abgedichtet. Reinigung mit
Dampfstrahler, einem ungeeigne-
ten Lösungsmittel oder Kerosin
kann die O-Ringe beschädigen.
4. Kontrollieren:
O-Ringe
1 der Antriebskette
Beschädigt
→ Antriebskette
erneuern.
Rollen
2
Kettenlaschen
3
Beschädigt/verschlissen
→
Antriebskette erneuern.
5. Kontrollieren:
Beweglichkeit
a der Antriebs-
kette
Die Antriebskette beim Reini-
gen und Schmieren, wie in der
Abbildung gezeigt, festhalten.
Steif
→ Antriebskette erneu-
ern.CONTROLLO CATENA DI
TRASMISSIONE
1. Misurare:
Lunghezza catena di trasmis-
sione (15 articolazioni) a
Non conforme alle specifiche →
Sostituire.
NOTA:
Durante la misurazione della lun-
ghezza della catena di trasmissione,
premere la catena di trasmissione
stessa per aumentarne la tensione.
Misurare la lunghezza tra il rullo della
catena di trasmissione 1 e F come
illustrato.
Eseguire la misurazione in corrispon-
denza di due o tre punti diversi.
2. Togliere:
Catena di trasmissione 1
NOTA:
Togliere la catena di trasmissione con
una cesoia per catene 2.
Lunghezza catena di
trasmissione
(15 articolazioni):
:
239,3 mm (9,42 in)
3. Pulire:
Catena di trasmissione
Eliminare la sporcizia con una
spazzola quanto più possibile.
Quindi pulire la catena di trasmis-
sione con un detergente per
catene.
ATTENZIONE:
Questa macchina è equipaggiata con
una catena di trasmissione dotata di
piccole guarnizioni circolari in gomma
1 inseriti tra una piastra laterale e
l’altra. La pulizia a vapore, lavaggi
con acqua a pressione elevata, alcuni
solventi e il cherosene possono dan-
neggiare queste guarnizioni.
4. Controllare:
Guarnizioni circolari 1 (catena
di trasmissione)
Danni → Sostituire la catena di
trasmissione.
Rullo 2
Piastra laterale 3
Danni/usura → Sostituire la
catena di trasmissione.
5. Controllare:
Rigidità catena di trasmissione a
Pulire e lubrificare la catena di
trasmissione e tenerla come illu-
strato in figura.
Rigida → Sostituire la catena di
trasmissione.COMPROBACIÓN DE LA CADENA
DE TRANSMISIÓN
1. Medir:
Longitud de la cadena de
transmisión (15 eslabones)
a
Fuera del valor especificado
→ Cambiar.
NOTA:
Mientras mide la longitud de la cadena
de transmisión, empújela hacia abajo
para que quede más tensa.
Mida la longitud que hay entre el
rodillo de la cadena de transmisión
1 y
F como se indica.
Realice esta medición en dos o
tres sitios diferentes.
2. Extraer:
Cadena de transmisión
1
NOTA:
Extraiga la cadena con un cortador
de cadenas de transmisión
2.
Longitud de la cadena
de transmisión
(15 eslabones):
:
239,3 mm (9,42 in)
3. Limpiar:
Cadena de transmisión
Elimine con un cepillo toda la
suciedad que pueda. A conti-
nuación limpie la cadena de
transmisión con el limpiador
de cadenas.
ATENCION:
La cadena de transmisión de esta
máquina tiene pequeñas juntas
tóricas de goma 1 entre las pla-
cas laterales. La limpieza con
vapor, los lavados a alta presión,
algunos disolventes y el quero-
seno pueden dañar estas juntas
tóricas.
4. Comprobar:
Junta tórica
1 (cadena de
transmisión)
Dañada
→ Cambiar la cadena
de transmisión.
Rodillo
2
Placa lateral
3
Daños/desgaste
→ Cambiar la
cadena de transmisión.
5. Comprobar:
Rigidez de la cadena de trans-
misión
a
Limpie y lubrique la cadena de
transmisión sujetándola como
se muestra.
Rígida
→ Cambiar la cadena
de transmisión.
FAHRWERK
PARTE CICLISTICA
CHASIS

3 - 81
INSP
ADJ
6. Install:
Chain joint
1
O-ring
2
Drive chain
3
NOTE:When installing the drive chain, apply
the lithium soap base grease on the
chain joint and O-rings.
7. Install:
Link plate
4
NOTE:Press the link plate onto the chain
joint using a drive chain riveter
5.
Rivet the end of the chain joint
using a drive chain riveter.
After riveting the chain joint, make
sure its movement is smooth.
8. Lubricate:
Drive chain
Drive chain lubricant:
SAE 10W-30 motor oil
or suitable chain
lubricants
New
New
DRIVE CHAIN SLACK
ADJUSTMENT
1. Elevate the rear wheel by plac-
ing the suitable stand under the
engine.
2. Check:
Drive chain slack
a
Above the seal guard installa-
tion bolt.
Out of specification
→ Adjust.
NOTE:Before checking and/or adjusting,
rotate the rear wheel through several
revolutions and check the slack sev-
eral times to find the tightest point.
Check and/or adjust the drive chain
slack with the rear wheel in this “tight
chain” position.
Drive chain slack:
48 ~ 58 mm
(1.9 ~ 2.3 in)
6. Monter:
Joint de chaîne 1
Joint torique 2
Chaîne de transmission 3
N.B.:
En installant la chaîne de transmission,
appliquer de la graisse à savon de
lithium sur le joint de chaîne et les joints
toriques.
7. Monter:
Plaque de liaison 4
N.B.:
Presser la plaque de liaison sur le joint
de chaîne à l’aide d’une riveteuse pour
chaîne de transmission 5.
Riveter l’extrémité du joint de chaîne
à l’aide d’une riveteuse pour chaîne de
transmission.
Après avoir riveté le joint de chaîne,
vérifier que son mouvement est libre.
8. Lubrifier:
Chaîne de transmission
Lubrifiant pour chaîne de
transmission:
huile moteur SAE 10W-
30 ou un lubrifiant pour
chaîne adéquat
New
New
REGLAGE DE LA TENSION DE LA
CHAINE DE TRANSMISSION
1. Surélever la roue arrière en plaçant
un support adéquat sous le moteur.
2. Contrôler:
Tension de la chaîne de transmis-
sion a
Au-dessus du boulon de montage
de la fixation.
Hors spécifications → Ajuster.
N.B.:
Avant d’entamer le contrôle et/ou le
réglage, faire tourner plusieurs fois la
roue arrière pour déterminer le point de
tension maximale. Contrôler et/ou régler
la tension de la chaîne lorsque la roue
arrière se trouve dans cette position
“chaîne tendue”.
Tension de la chaîne de
transmission:
48 à 58 mm (1,9 à 2,3 in)
CHASSIS
CHASSIS

INSP
ADJ

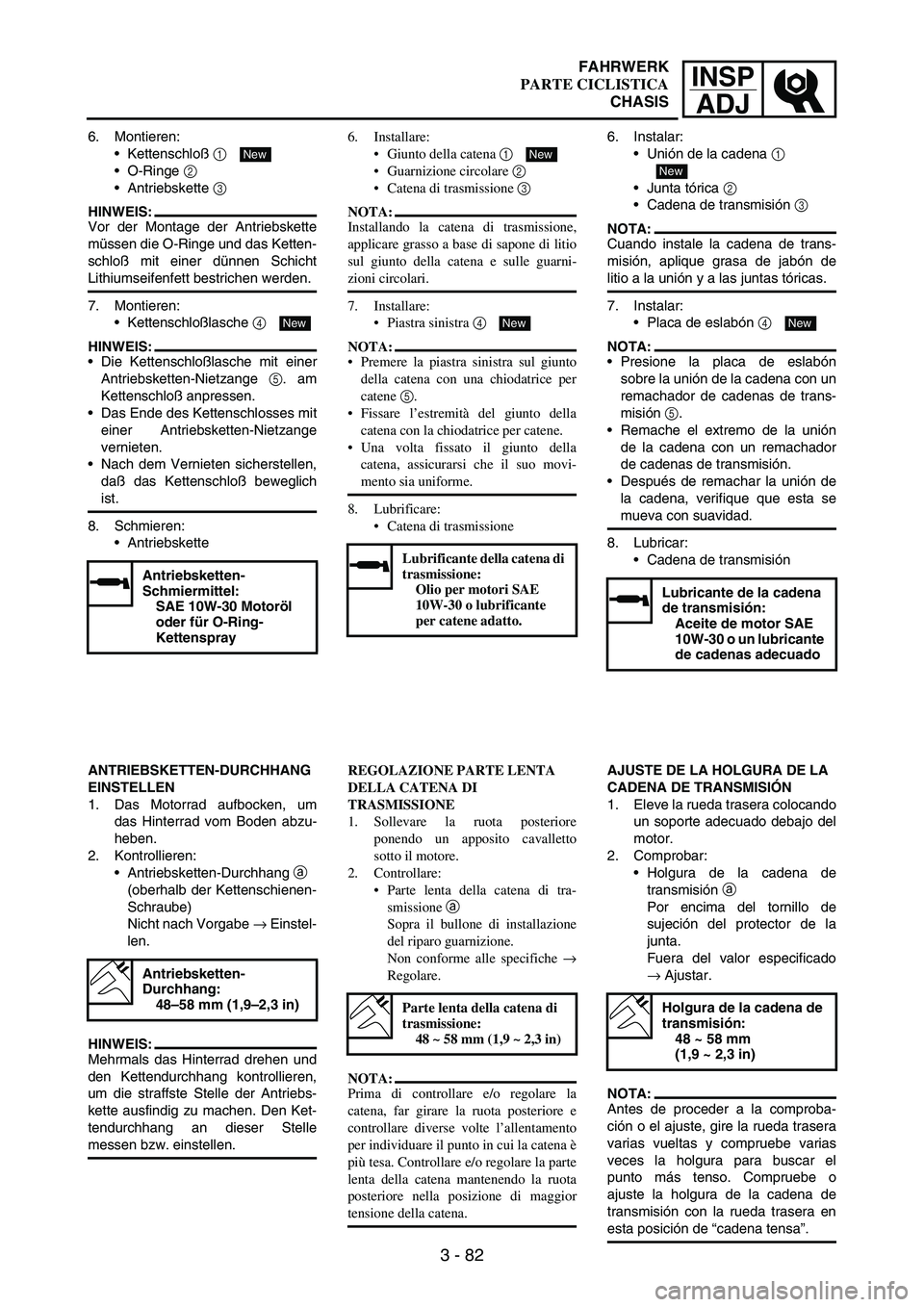

3 - 82
6. Montieren:
Kettenschloß
1
O-Ringe
2
Antriebskette
3
HINWEIS:
Vor der Montage der Antriebskette
müssen die O-Ringe und das Ketten-
schloß mit einer dünnen Schicht
Lithiumseifenfett bestrichen werden.
7. Montieren:
Kettenschloßlasche
4
HINWEIS:
Die Kettenschloßlasche mit einer
Antriebsketten-Nietzange
5. am
Kettenschloß anpressen.
Das Ende des Kettenschlosses mit
einer Antriebsketten-Nietzange
vernieten.
Nach dem Vernieten sicherstellen,
daß das Kettenschloß beweglich
ist.
8. Schmieren:
Antriebskette
Antriebsketten-
Schmiermittel:
SAE 10W-30 Motoröl
oder für O-Ring-
Kettenspray
New
New
ANTRIEBSKETTEN-DURCHHANG
EINSTELLEN
1. Das Motorrad aufbocken, um
das Hinterrad vom Boden abzu-
heben.
2. Kontrollieren:
Antriebsketten-Durchhang
a
(oberhalb der Kettenschienen-
Schraube)
Nicht nach Vorgabe
→ Einstel-
len.
HINWEIS:
Mehrmals das Hinterrad drehen und
den Kettendurchhang kontrollieren,
um die straffste Stelle der Antriebs-
kette ausfindig zu machen. Den Ket-
tendurchhang an dieser Stelle
messen bzw. einstellen.
Antriebsketten-
Durchhang:
48–58 mm (1,9–2,3 in)
6. Installare:
Giunto della catena 1
Guarnizione circolare 2
Catena di trasmissione 3
NOTA:
Installando la catena di trasmissione,
applicare grasso a base di sapone di litio
sul giunto della catena e sulle guarni-
zioni circolari.
7. Installare:
Piastra sinistra 4
NOTA:
Premere la piastra sinistra sul giunto
della catena con una chiodatrice per
catene 5.
Fissare l’estremità del giunto della
catena con la chiodatrice per catene.
Una volta fissato il giunto della
catena, assicurarsi che il suo movi-
mento sia uniforme.
8. Lubrificare:
Catena di trasmissione
Lubrificante della catena di
trasmissione:
Olio per motori SAE
10W-30 o lubrificante
per catene adatto.
New
New
REGOLAZIONE PARTE LENTA
DELLA CATENA DI
TRASMISSIONE
1. Sollevare la ruota posteriore
ponendo un apposito cavalletto
sotto il motore.
2. Controllare:
Parte lenta della catena di tra-
smissione a
Sopra il bullone di installazione
del riparo guarnizione.
Non conforme alle specifiche →
Regolare.
NOTA:
Prima di controllare e/o regolare la
catena, far girare la ruota posteriore e
controllare diverse volte l’allentamento
per individuare il punto in cui la catena è
più tesa. Controllare e/o regolare la parte
lenta della catena mantenendo la ruota
posteriore nella posizione di maggior
tensione della catena.
Parte lenta della catena di
trasmissione:
48 ~ 58 mm (1,9 ~ 2,3 in)
6. Instalar:
Unión de la cadena
1
Junta tórica
2
Cadena de transmisión
3
NOTA:
Cuando instale la cadena de trans-
misión, aplique grasa de jabón de
litio a la unión y a las juntas tóricas.
7. Instalar:
Placa de eslabón
4
NOTA:
Presione la placa de eslabón
sobre la unión de la cadena con un
remachador de cadenas de trans-
misión
5.
Remache el extremo de la unión
de la cadena con un remachador
de cadenas de transmisión.
Después de remachar la unión de
la cadena, verifique que esta se
mueva con suavidad.
8. Lubricar:
Cadena de transmisión
Lubricante de la cadena
de transmisión:
Aceite de motor SAE
10W-30 o un lubricante
de cadenas adecuado
New
New
AJUSTE DE LA HOLGURA DE LA
CADENA DE TRANSMISIÓN
1. Eleve la rueda trasera colocando
un soporte adecuado debajo del
motor.
2. Comprobar:
Holgura de la cadena de
transmisión
a
Por encima del tornillo de
sujeción del protector de la
junta.
Fuera del valor especificado
→ Ajustar.
NOTA:
Antes de proceder a la comproba-
ción o el ajuste, gire la rueda trasera
varias vueltas y compruebe varias
veces la holgura para buscar el
punto más tenso. Compruebe o
ajuste la holgura de la cadena de
transmisión con la rueda trasera en
esta posición de “cadena tensa”.
Holgura de la cadena de
transmisión:
48 ~ 58 mm
(1,9 ~ 2,3 in)
FAHRWERK
PARTE CICLISTICA
CHASIS

3 - 83
INSP
ADJ

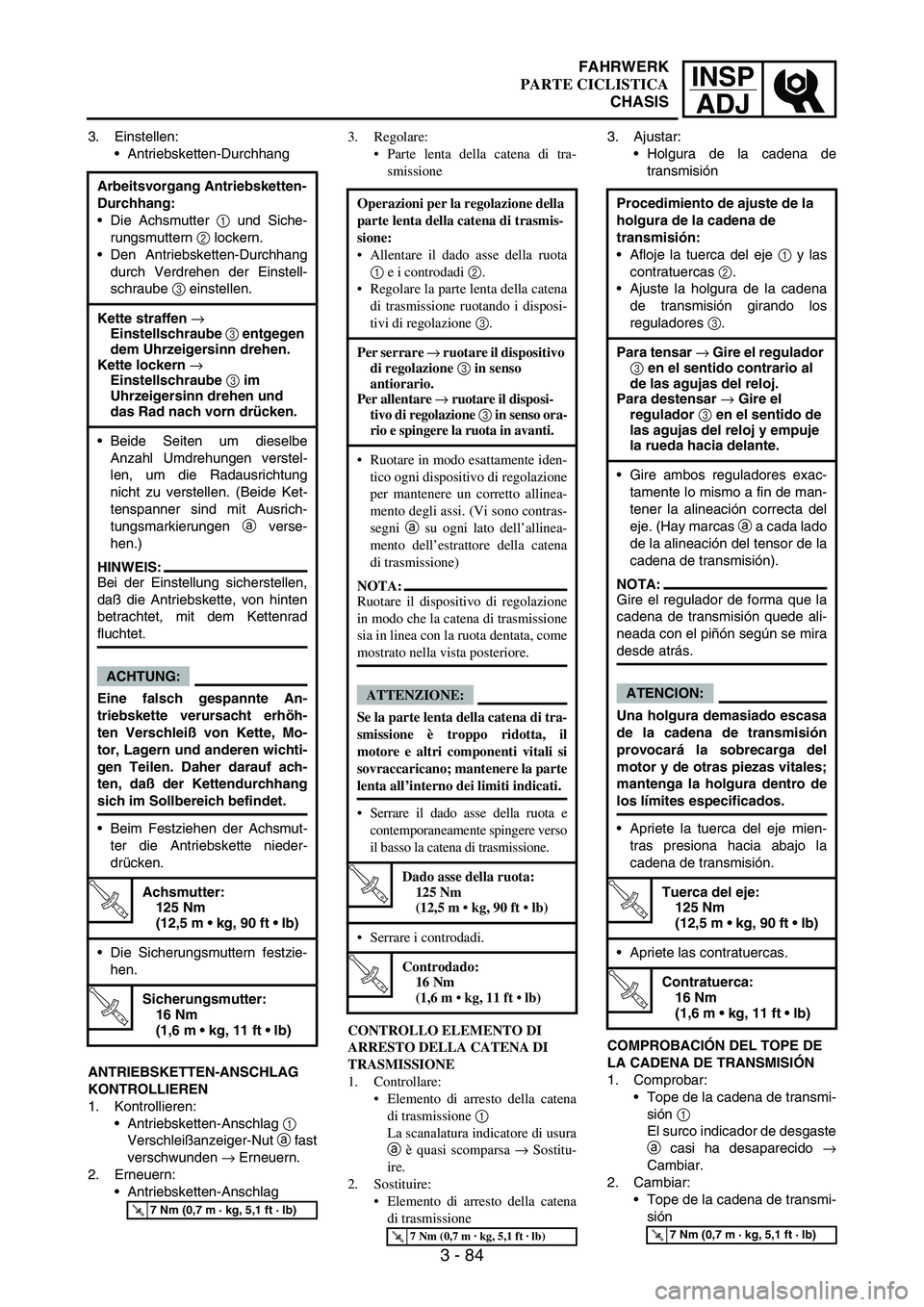

3. Adjust:
Drive chain slack
DRIVE CHAIN STOPPER
INSPECTION
1. Inspect:
Drive chain stopper
1
Wear indicator groove
a has
almost disappeared
→
Replace.
2. Replace:
Drive chain stopper Drive chain slack adjustment
steps:
Loosen the axle nut
1 and
locknuts
2.
Adjust the drive chain slack by
turning the adjusters
3.
To tighten → Turn the adjuster
3 counterclockwise.
To loosen → Turn the adjuster
3 clockwise and push wheel
forward.
Turn each adjuster exactly the
same amount to maintain cor-
rect axle alignment. (There are
marks
a on each side of the
drive chain puller alignment.)
NOTE:Turn the adjuster so that the drive
chain is in line with the sprocket,
as viewed from the rear.
CAUTION:
Too small drive chain slack will
overload the engine and other
vital parts; keep the slack
within the specified limits.
Tighten the axle nut while push-
ing down the drive chain.
T R..
Axle nut:
125 Nm
(12.5 m  kg, 90 ft  lb)
Tighten the locknuts.
T R..
Locknut:
16 Nm
(1.6 m  kg, 11 ft  lb)
T R..7 Nm (0.7 m · kg, 5.1 ft · lb)
1
1a
3. Régler:
Tension de la chaîne de transmis-
sion
CONTROLE DE LA BUTEE DE LA
CHAINE DE TRANSMISSION
1. Contrôler:
Butée de chaîne de transmission
1
La rainure d’indication d’usure
a a presque disparu → Rempla-
cer.
2. Remplacer:
Butée de chaîne de transmission Étapes du réglage de la tension de
la chaîne de transmission:
Desserrer l’écrou de l’axe 1 et les
contre-écrous 2.
Régler la tension de la chaîne en
tournant les dispositifs de réglage
3.
Pour tendre → Tourner le
dispositif de réglage 3 dans le
sens inverse des aiguilles d’une
montre.
Pour détendre → Tourner le
dispositif de réglage 3 dans le
sens des aiguilles d’une montre
et pousser la roue vers l’avant.
Tourner chaque dispositif de
réglage du même nombre de tours
pour maintenir l’alignement cor-
rect de l’axe. (Des repères a figu-
rent de chaque côté du tendeur de
chaîne.)
N.B.:
Tourner le dispositif de réglage de
manière que la chaîne soit alignée
avec le pignon, vue de l’arrière.
ATTENTION:
Une chaîne trop tendue impose un
effort excessif au moteur et à
d’autres organes vitaux. Maintenir
la tension dans les limites spéci-
fiées.
Serrer l’écrou d’axe tout en
appuyant sur la chaîne de transmis-
sion afin de la tendre.
T R..
Ecrou d’axe:
125 Nm
(12,5 m  kg, 90 ft  lb)
Serrer les contre-écrous.
T R..
Contre-écrou:
16 Nm
(1,6 m  kg, 11 ft  lb)
T R..7 Nm (0,7 m · kg, 5,1 ft · lb)
CHASSIS
CHASSIS

INSP
ADJ
3 - 84
3. Einstellen:
Antriebsketten-Durchhang
ANTRIEBSKETTEN-ANSCHLAG
KONTROLLIEREN
1. Kontrollieren:
Antriebsketten-Anschlag
1
Verschleißanzeiger-Nut
a fast
verschwunden
→ Erneuern.
2. Erneuern:
Antriebsketten-Anschlag Arbeitsvorgang Antriebsketten-
Durchhang:
Die Achsmutter
1 und Siche-
rungsmuttern
2 lockern.
Den Antriebsketten-Durchhang
durch Verdrehen der Einstell-
schraube
3 einstellen.
Kette straffen →
Einstellschraube 3 entgegen
dem Uhrzeigersinn drehen.
Kette lockern →
Einstellschraube 3 im
Uhrzeigersinn drehen und
das Rad nach vorn drücken.
Beide Seiten um dieselbe
Anzahl Umdrehungen verstel-
len, um die Radausrichtung
nicht zu verstellen. (Beide Ket-
tenspanner sind mit Ausrich-
tungsmarkierungen
a verse-
hen.)
HINWEIS:
Bei der Einstellung sicherstellen,
daß die Antriebskette, von hinten
betrachtet, mit dem Kettenrad
fluchtet.
ACHTUNG:
Eine falsch gespannte An-
triebskette verursacht erhöh-
ten Verschleiß von Kette, Mo-
tor, Lagern und anderen wichti-
gen Teilen. Daher darauf ach-
ten, daß der Kettendurchhang
sich im Sollbereich befindet.
Beim Festziehen der Achsmut-
ter die Antriebskette nieder-
drücken.
T R..
Achsmutter:
125 Nm
(12,5 m  kg, 90 ft  lb)
Die Sicherungsmuttern festzie-
hen.
T R..
Sicherungsmutter:
16 Nm
(1,6 m  kg, 11 ft  lb)
T R..7 Nm (0,7 m · kg, 5,1 ft · lb)
3. Regolare:
Parte lenta della catena di tra-
smissione
CONTROLLO ELEMENTO DI
ARRESTO DELLA CATENA DI
TRASMISSIONE
1. Controllare:
Elemento di arresto della catena
di trasmissione 1
La scanalatura indicatore di usura
a è quasi scomparsa → Sostitu-
ire.
2. Sostituire:
Elemento di arresto della catena
di trasmissione Operazioni per la regolazione della
parte lenta della catena di trasmis-
sione:
Allentare il dado asse della ruota
1 e i controdadi 2.
Regolare la parte lenta della catena
di trasmissione ruotando i disposi-
tivi di regolazione 3.
Per serrare → ruotare il dispositivo
di regolazione 3 in senso
antiorario.
Per allentare → ruotare il disposi-
tivo di regolazione 3 in senso ora-
rio e spingere la ruota in avanti.
Ruotare in modo esattamente iden-
tico ogni dispositivo di regolazione
per mantenere un corretto allinea-
mento degli assi. (Vi sono contras-
segni a su ogni lato dell’allinea-
mento dell’estrattore della catena
di trasmissione)
NOTA:
Ruotare il dispositivo di regolazione
in modo che la catena di trasmissione
sia in linea con la ruota dentata, come
mostrato nella vista posteriore.
ATTENZIONE:
Se la parte lenta della catena di tra-
smissione è troppo ridotta, il
motore e altri componenti vitali si
sovraccaricano; mantenere la parte
lenta all’interno dei limiti indicati.
Serrare il dado asse della ruota e
contemporaneamente spingere verso
il basso la catena di trasmissione.
T R..
Dado asse della ruota:
125 Nm
(12,5 m  kg, 90 ft  lb)
Serrare i controdadi.
T R..
Controdado:
16 Nm
(1,6 m  kg, 11 ft  lb)
T R..7 Nm (0,7 m · kg, 5,1 ft · lb)
3. Ajustar:
Holgura de la cadena de
transmisión
COMPROBACIÓN DEL TOPE DE
LA CADENA DE TRANSMISIÓN
1. Comprobar:
Tope de la cadena de transmi-
sión
1
El surco indicador de desgaste
a casi ha desaparecido
→
Cambiar.
2. Cambiar:
Tope de la cadena de transmi-
sión Procedimiento de ajuste de la
holgura de la cadena de
transmisión:
Afloje la tuerca del eje
1 y las
contratuercas
2.
Ajuste la holgura de la cadena
de transmisión girando los
reguladores
3.
Para tensar → Gire el regulador
3 en el sentido contrario al
de las agujas del reloj.
Para destensar → Gire el
regulador 3 en el sentido de
las agujas del reloj y empuje
la rueda hacia delante.
Gire ambos reguladores exac-
tamente lo mismo a fin de man-
tener la alineación correcta del
eje. (Hay marcas
a a cada lado
de la alineación del tensor de la
cadena de transmisión).
NOTA:
Gire el regulador de forma que la
cadena de transmisión quede ali-
neada con el piñón según se mira
desde atrás.
ATENCION:
Una holgura demasiado escasa
de la cadena de transmisión
provocará la sobrecarga del
motor y de otras piezas vitales;
mantenga la holgura dentro de
los límites especificados.
Apriete la tuerca del eje mien-
tras presiona hacia abajo la
cadena de transmisión.
T R..
Tuerca del eje:
125 Nm
(12,5 m  kg, 90 ft  lb)
Apriete las contratuercas.
T R..
Contratuerca:
16 Nm
(1,6 m  kg, 11 ft  lb)
T R..7 Nm (0,7 m · kg, 5,1 ft · lb)
FAHRWERK
PARTE CICLISTICA
CHASIS

3 - 85
INSP
ADJ
EC36C000FRONT FORK INSPECTION
1. Inspect:
Front fork smooth action
Operate the front brake and
stroke the front fork.
Unsmooth action/oil leakage
→ Repair or replace.
EC36D001FRONT FORK OIL SEAL AND
DUST SEAL CLEANING
1. Remove:
Protector
Dust seal
1
NOTE:Use a thin screw driver, and be care-
ful not to damage the inner fork tube
and dust seal.
2. Clean:
Dust seal
a
Oil seal
b
NOTE:Clean the dust seal and oil seal
after every run.
Apply the lithium soap base grease
on the inner tube.
FRONT FORK INTERNAL
PRESSURE RELIEVING
NOTE:If the front fork initial movement feels
stiff during a run, relieve the front fork
internal pressure.
1. Elevate the front wheel by plac-
ing a suitable stand under the
engine.
2. Remove the air bleed screw
1
and release the internal pressure
from the front fork.
3. Install:
Air bleed screw
T R..1 Nm (0.1 m · kg, 0.7 ft · lb)
CONTROLE DE LA FOURCHE
1. Contrôler:
Fonctionnement régulier de la
fourche avant
Actionner le frein avant et enfon-
cer la fourche.
Fonctionnement irrégulier/fuite
d’huile → Réparer ou remplacer.
NETTOYAGE DE LA BAGUE
D’ETANCHEITE ET DU JOINT
ANTIPOUSSIERE DE FOURCHE
1. Déposer:
Protection
Joint antipoussière 1
N.B.:
Utiliser un petit tournevis et veiller à ne
pas endommager le tube intérieur de la
fourche et le joint antipoussière.
2. Nettoyer:
Joint antipoussière a
Bague d’étanchéité b
N.B.:
Nettoyer le joint antipoussière et la
bague d’étanchéité après chaque
course.
Appliquer de la graisse à savon de
lithium sur le tube plongeur.
REDUCTION DE LA PRESSION
INTERNE DE LA FOURCHE
N.B.:
Si le mouvement initial de la fourche
paraît dur, réduire la pression interne de
la fourche.
1. Surélever la roue avant en plaçant
un support adéquat sous le moteur.
2. Déposer la vis de purge d’air 1 et
évacuer la pression interne de la
fourche.
3. Monter:
Vis de purge d’air
T R..1 Nm (0,1 m · kg, 0,7 ft · lb)
CHASSIS
CHASSIS CHASSIS

INSP
ADJ
3 - 86

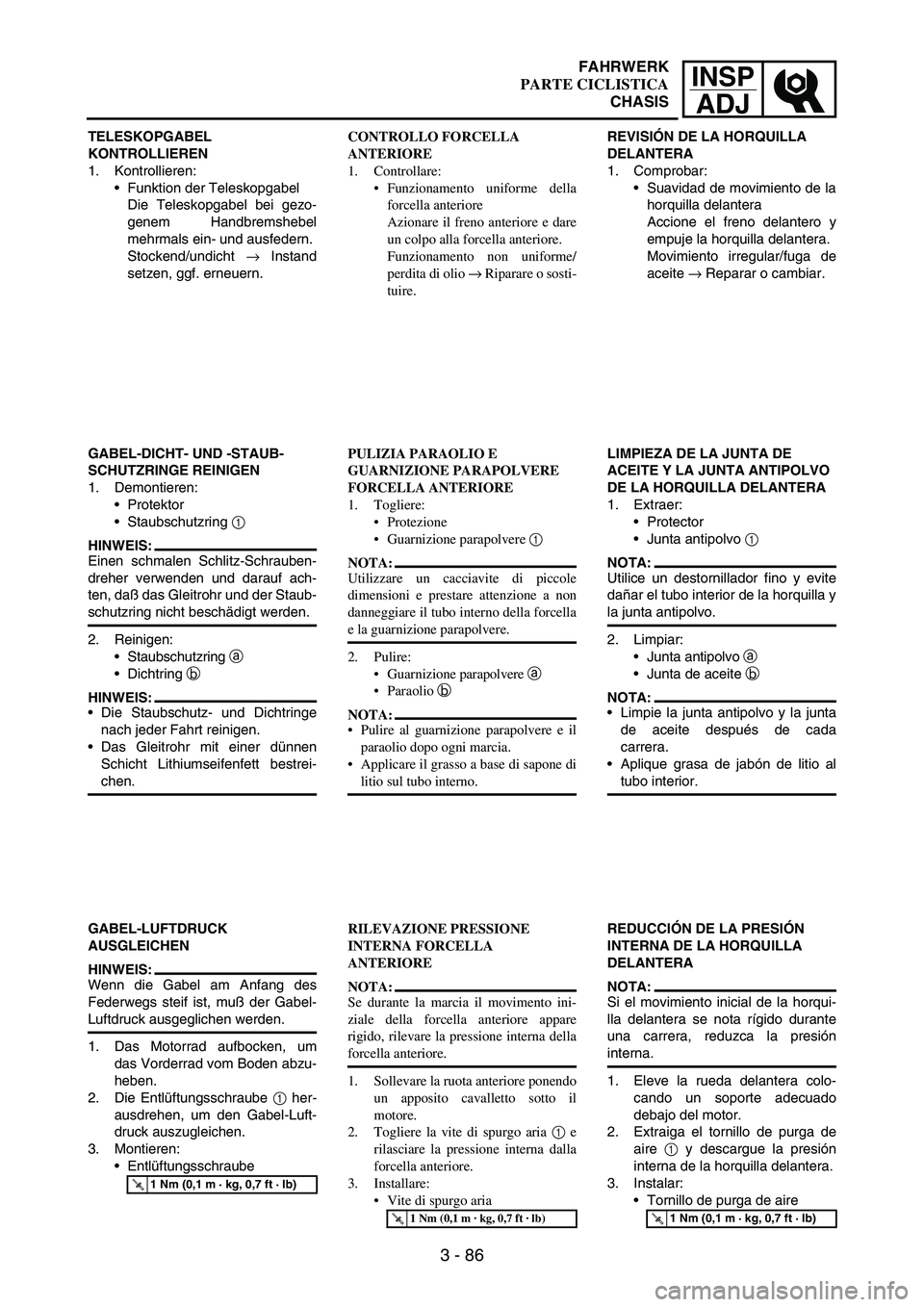

TELESKOPGABEL
KONTROLLIEREN
1. Kontrollieren:
Funktion der Teleskopgabel
Die Teleskopgabel bei gezo-
genem Handbremshebel
mehrmals ein- und ausfedern.
Stockend/undicht
→ Instand
setzen, ggf. erneuern.
GABEL-DICHT- UND -STAUB-
SCHUTZRINGE REINIGEN
1. Demontieren:
Protektor
Staubschutzring
1
HINWEIS:
Einen schmalen Schlitz-Schrauben-
dreher verwenden und darauf ach-
ten, daß das Gleitrohr und der Staub-
schutzring nicht beschädigt werden.
2. Reinigen:
Staubschutzring
a
Dichtring
b
HINWEIS:
Die Staubschutz- und Dichtringe
nach jeder Fahrt reinigen.
Das Gleitrohr mit einer dünnen
Schicht Lithiumseifenfett bestrei-
chen.
GABEL-LUFTDRUCK
AUSGLEICHEN
HINWEIS:
Wenn die Gabel am Anfang des
Federwegs steif ist, muß der Gabel-
Luftdruck ausgeglichen werden.
1. Das Motorrad aufbocken, um
das Vorderrad vom Boden abzu-
heben.
2. Die Entlüftungsschraube
1 her-
ausdrehen, um den Gabel-Luft-
druck auszugleichen.
3. Montieren:
Entlüftungsschraube
T R..1 Nm (0,1 m · kg, 0,7 ft · lb)
CONTROLLO FORCELLA
ANTERIORE
1. Controllare:
Funzionamento uniforme della
forcella anteriore
Azionare il freno anteriore e dare
un colpo alla forcella anteriore.
Funzionamento non uniforme/
perdita di olio → Riparare o sosti-
tuire.
PULIZIA PARAOLIO E
GUARNIZIONE PARAPOLVERE
FORCELLA ANTERIORE
1. Togliere:
Protezione
Guarnizione parapolvere 1
NOTA:
Utilizzare un cacciavite di piccole
dimensioni e prestare attenzione a non
danneggiare il tubo interno della forcella
e la guarnizione parapolvere.
2. Pulire:
Guarnizione parapolvere a
Paraolio b
NOTA:
Pulire al guarnizione parapolvere e il
paraolio dopo ogni marcia.
Applicare il grasso a base di sapone di
litio sul tubo interno.
RILEVAZIONE PRESSIONE
INTERNA FORCELLA
ANTERIORE
NOTA:
Se durante la marcia il movimento ini-
ziale della forcella anteriore appare
rigido, rilevare la pressione interna della
forcella anteriore.
1. Sollevare la ruota anteriore ponendo
un apposito cavalletto sotto il
motore.
2. Togliere la vite di spurgo aria 1 e
rilasciare la pressione interna dalla
forcella anteriore.
3. Installare:
Vite di spurgo aria
T R..1 Nm (0,1 m · kg, 0,7 ft · lb)
REVISIÓN DE LA HORQUILLA
DELANTERA
1. Comprobar:
Suavidad de movimiento de la
horquilla delantera
Accione el freno delantero y
empuje la horquilla delantera.
Movimiento irregular/fuga de
aceite
→ Reparar o cambiar.
LIMPIEZA DE LA JUNTA DE
ACEITE Y LA JUNTA ANTIPOLVO
DE LA HORQUILLA DELANTERA
1. Extraer:
Protector
Junta antipolvo
1
NOTA:
Utilice un destornillador fino y evite
dañar el tubo interior de la horquilla y
la junta antipolvo.
2. Limpiar:
Junta antipolvo
a
Junta de aceite
b
NOTA:
Limpie la junta antipolvo y la junta
de aceite después de cada
carrera.
Aplique grasa de jabón de litio al
tubo interior.
REDUCCIÓN DE LA PRESIÓN
INTERNA DE LA HORQUILLA
DELANTERA
NOTA:
Si el movimiento inicial de la horqui-
lla delantera se nota rígido durante
una carrera, reduzca la presión
interna.
1. Eleve la rueda delantera colo-
cando un soporte adecuado
debajo del motor.
2. Extraiga el tornillo de purga de
aire
1 y descargue la presión
interna de la horquilla delantera.
3. Instalar:
Tornillo de purga de aire
T R..1 Nm (0,1 m · kg, 0,7 ft · lb)
FAHRWERK
PARTE CICLISTICA
CHASIS

3 - 87
INSP
ADJ

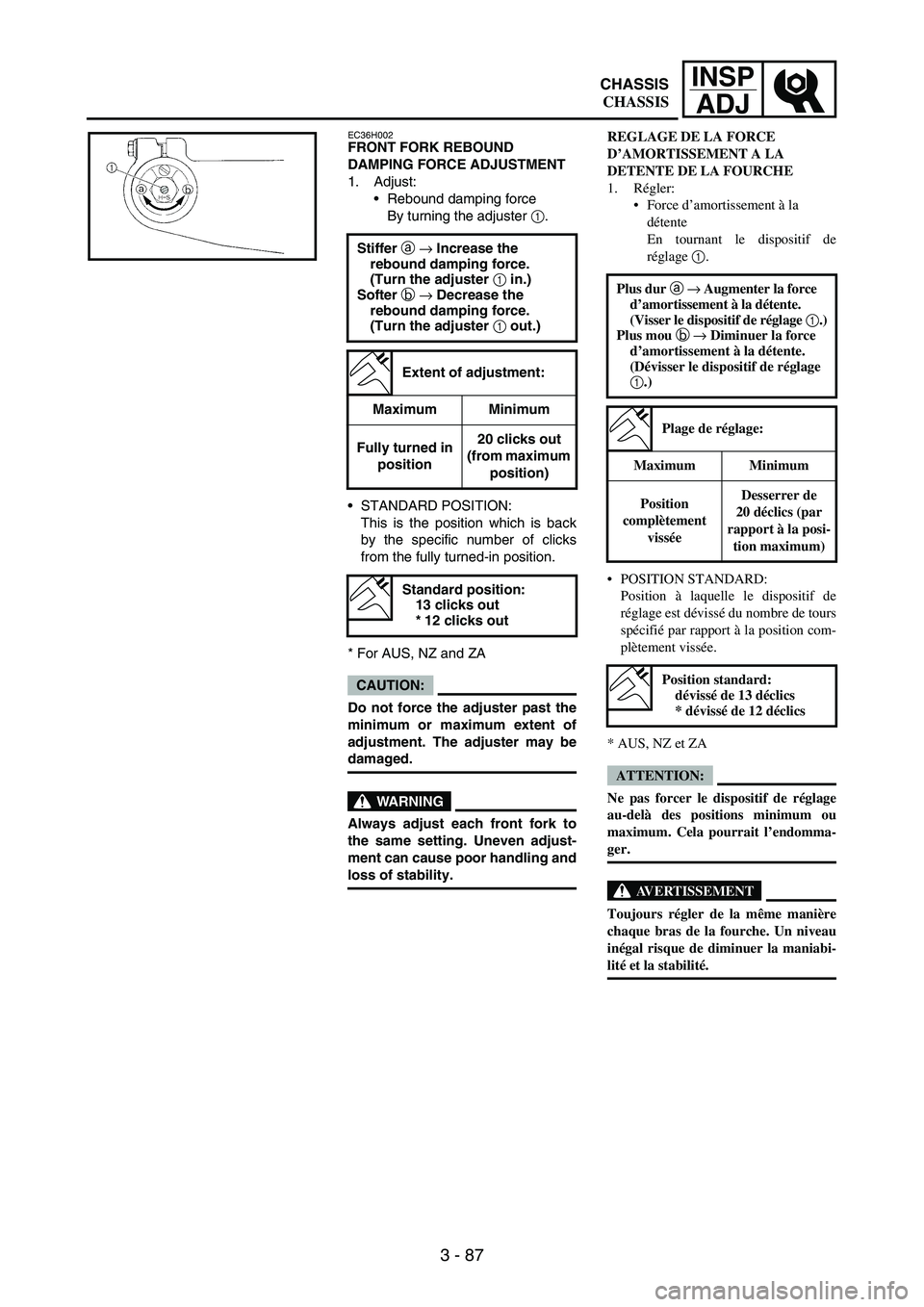

EC36H002FRONT FORK REBOUND
DAMPING FORCE ADJUSTMENT
1. Adjust:
Rebound damping force
By turning the adjuster
1.
STANDARD POSITION:
This is the position which is back
by the specific number of clicks
from the fully turned-in position.
* For AUS, NZ and ZA
CAUTION:
Do not force the adjuster past the
minimum or maximum extent of
adjustment. The adjuster may be
damaged.
WARNING
Always adjust each front fork to
the same setting. Uneven adjust-
ment can cause poor handling and
loss of stability.Stiffer a → Increase the
rebound damping force.
(Turn the adjuster 1 in.)
Softer b → Decrease the
rebound damping force.
(Turn the adjuster 1 out.)
Extent of adjustment:
Maximum Minimum
Fully turned in
position20 clicks out
(from maximum
position)
Standard position:
13 clicks out
* 12 clicks out
REGLAGE DE LA FORCE
D’AMORTISSEMENT A LA
DETENTE DE LA FOURCHE
1. Régler:
Force d’amortissement à la
détente
En tournant le dispositif de
réglage 1.
POSITION STANDARD:
Position à laquelle le dispositif de
réglage est dévissé du nombre de tours
spécifié par rapport à la position com-
plètement vissée.
* AUS, NZ et ZA
ATTENTION:
Ne pas forcer le dispositif de réglage
au-delà des positions minimum ou
maximum. Cela pourrait l’endomma-
ger.
AVERTISSEMENT
Toujours régler de la même manière
chaque bras de la fourche. Un niveau
inégal risque de diminuer la maniabi-
lité et la stabilité. Plus dur a → Augmenter la force
d’amortissement à la détente.
(Visser le dispositif de réglage 1.)
Plus mou b → Diminuer la force
d’amortissement à la détente.
(Dévisser le dispositif de réglage
1.)
Plage de réglage:
Maximum Minimum
Position
complètement
visséeDesserrer de
20 déclics (par
rapport à la posi-
tion maximum)
Position standard:
dévissé de 13 déclics
* dévissé de 12 déclics
CHASSIS
CHASSIS

INSP
ADJ
3 - 88

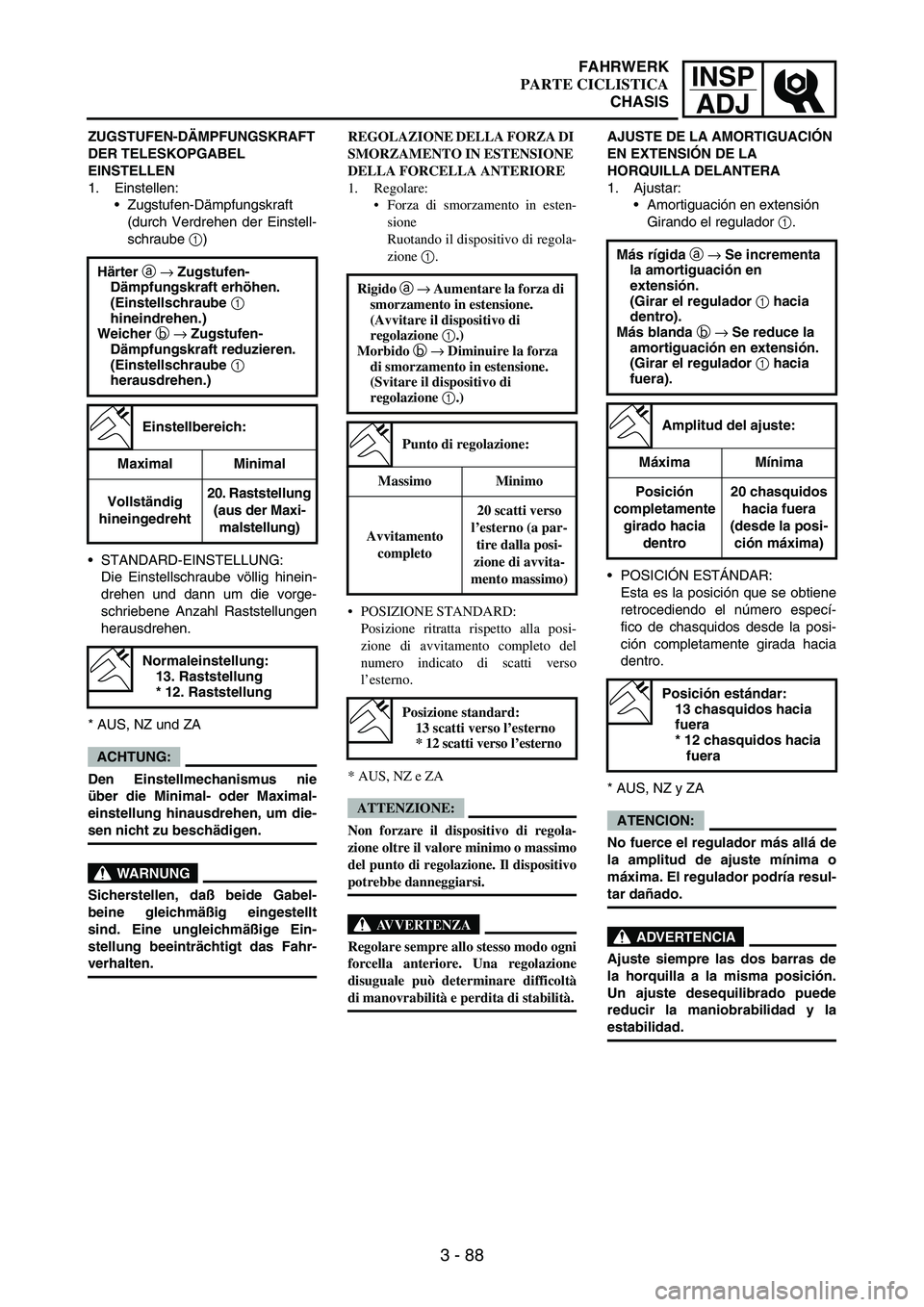

ZUGSTUFEN-DÄMPFUNGSKRAFT
DER TELESKOPGABEL
EINSTELLEN
1. Einstellen:
Zugstufen-Dämpfungskraft
(durch Verdrehen der Einstell-
schraube
1)
STANDARD-EINSTELLUNG:
Die Einstellschraube völlig hinein-
drehen und dann um die vorge-
schriebene Anzahl Raststellungen
herausdrehen.
* AUS, NZ und ZA
ACHTUNG:
Den Einstellmechanismus nie
über die Minimal- oder Maximal-
einstellung hinausdrehen, um die-
sen nicht zu beschädigen.
WARNUNG
Sicherstellen, daß beide Gabel-
beine gleichmäßig eingestellt
sind. Eine ungleichmäßige Ein-
stellung beeinträchtigt das Fahr-
verhalten.Härter a → Zugstufen-
Dämpfungskraft erhöhen.
(Einstellschraube 1
hineindrehen.)
Weicher b → Zugstufen-
Dämpfungskraft reduzieren.
(Einstellschraube 1
herausdrehen.)
Einstellbereich:
Maximal Minimal
Vollständig
hineingedreht20. Raststellung
(aus der Maxi-
malstellung)
Normaleinstellung:
13. Raststellung
* 12. Raststellung
REGOLAZIONE DELLA FORZA DI
SMORZAMENTO IN ESTENSIONE
DELLA FORCELLA ANTERIORE
1. Regolare:
Forza di smorzamento in esten-
sione
Ruotando il dispositivo di regola-
zione 1.
POSIZIONE STANDARD:
Posizione ritratta rispetto alla posi-
zione di avvitamento completo del
numero indicato di scatti verso
l’esterno.
* AUS, NZ e ZA
ATTENZIONE:
Non forzare il dispositivo di regola-
zione oltre il valore minimo o massimo
del punto di regolazione. Il dispositivo
potrebbe danneggiarsi.
AVVERTENZA
Regolare sempre allo stesso modo ogni
forcella anteriore. Una regolazione
disuguale può determinare difficoltà
di manovrabilità e perdita di stabilità. Rigido a → Aumentare la forza di
smorzamento in estensione.
(Avvitare il dispositivo di
regolazione 1.)
Morbido b → Diminuire la forza
di smorzamento in estensione.
(Svitare il dispositivo di
regolazione 1.)
Punto di regolazione:
Massimo Minimo
Avvitamento
completo20 scatti verso
l’esterno (a par-
tire dalla posi-
zione di avvita-
mento massimo)
Posizione standard:
13 scatti verso l’esterno
* 12 scatti verso l’esterno
AJUSTE DE LA AMORTIGUACIÓN
EN EXTENSIÓN DE LA
HORQUILLA DELANTERA
1. Ajustar:
Amortiguación en extensión
Girando el regulador
1.
POSICIÓN ESTÁNDAR:
Esta es la posición que se obtiene
retrocediendo el número especí-
fico de chasquidos desde la posi-
ción completamente girada hacia
dentro.
* AUS, NZ y ZA
ATENCION:
No fuerce el regulador más allá de
la amplitud de ajuste mínima o
máxima. El regulador podría resul-
tar dañado.
ADVERTENCIA
Ajuste siempre las dos barras de
la horquilla a la misma posición.
Un ajuste desequilibrado puede
reducir la maniobrabilidad y la
estabilidad.Más rígida a → Se incrementa
la amortiguación en
extensión.
(Girar el regulador 1 hacia
dentro).
Más blanda b → Se reduce la
amortiguación en extensión.
(Girar el regulador 1 hacia
fuera).
Amplitud del ajuste:
Máxima Mínima
Posición
completamente
girado hacia
dentro20 chasquidos
hacia fuera
(desde la posi-
ción máxima)
Posición estándar:
13 chasquidos hacia
fuera
* 12 chasquidos hacia
fuera
FAHRWERK
PARTE CICLISTICA
CHASIS

3 - 89
INSP
ADJ

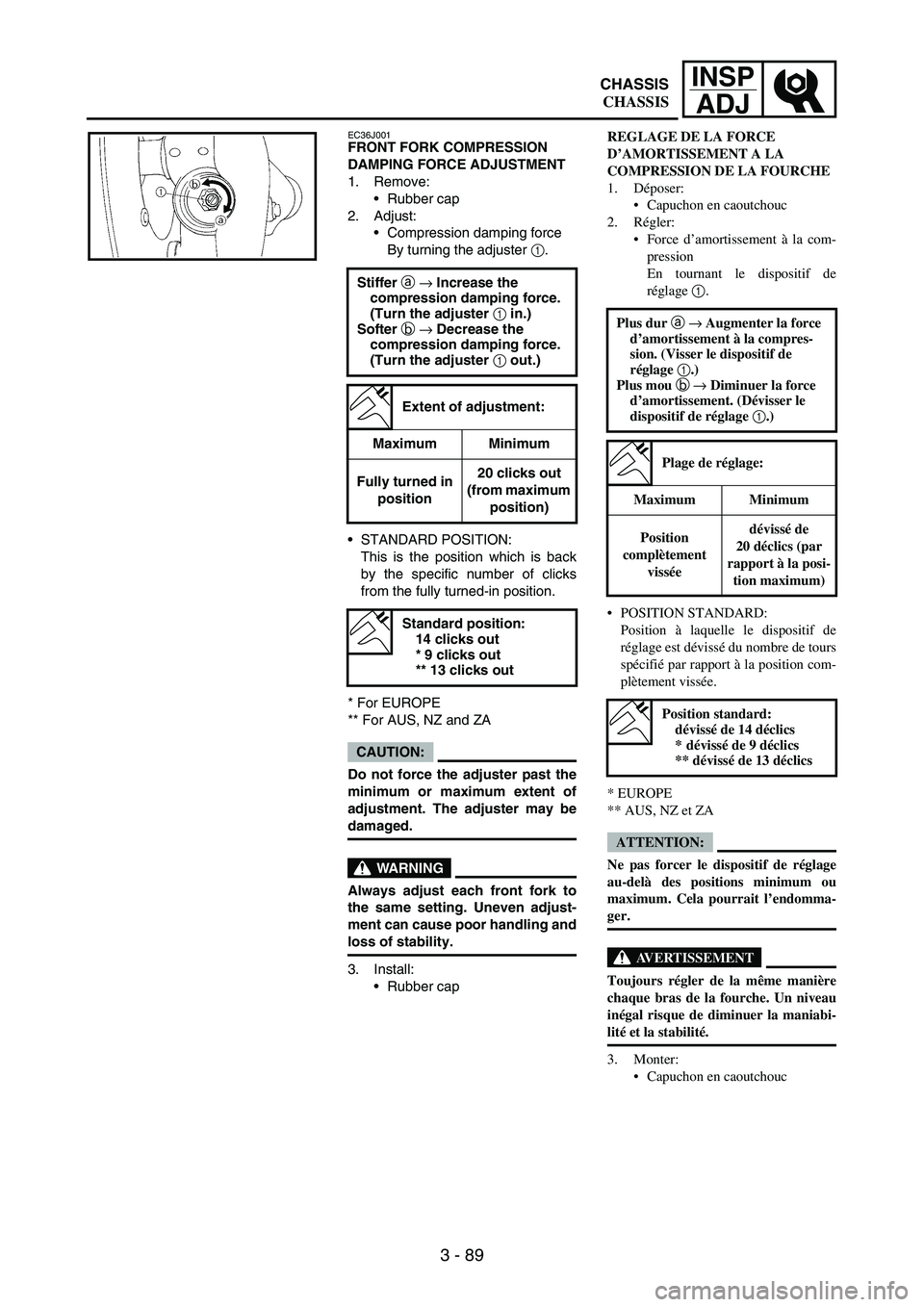

EC36J001FRONT FORK COMPRESSION
DAMPING FORCE ADJUSTMENT
1. Remove:
Rubber cap
2. Adjust:
Compression damping force
By turning the adjuster
1.
STANDARD POSITION:
This is the position which is back
by the specific number of clicks
from the fully turned-in position.
* For EUROPE
** For AUS, NZ and ZA
CAUTION:
Do not force the adjuster past the
minimum or maximum extent of
adjustment. The adjuster may be
damaged.
WARNING
Always adjust each front fork to
the same setting. Uneven adjust-
ment can cause poor handling and
loss of stability.
3. Install:
Rubber cap Stiffer a → Increase the
compression damping force.
(Turn the adjuster 1 in.)
Softer b → Decrease the
compression damping force.
(Turn the adjuster 1 out.)
Extent of adjustment:
Maximum Minimum
Fully turned in
position20 clicks out
(from maximum
position)
Standard position:
14 clicks out
* 9 clicks out
** 13 clicks out
REGLAGE DE LA FORCE
D’AMORTISSEMENT A LA
COMPRESSION DE LA FOURCHE
1. Déposer:
Capuchon en caoutchouc
2. Régler:
Force d’amortissement à la com-
pression
En tournant le dispositif de
réglage 1.
POSITION STANDARD:
Position à laquelle le dispositif de
réglage est dévissé du nombre de tours
spécifié par rapport à la position com-
plètement vissée.
* EUROPE
** AUS, NZ et ZA
ATTENTION:
Ne pas forcer le dispositif de réglage
au-delà des positions minimum ou
maximum. Cela pourrait l’endomma-
ger.
AVERTISSEMENT
Toujours régler de la même manière
chaque bras de la fourche. Un niveau
inégal risque de diminuer la maniabi-
lité et la stabilité.
3. Monter:
Capuchon en caoutchouc Plus dur a → Augmenter la force
d’amortissement à la compres-
sion. (Visser le dispositif de
réglage 1.)
Plus mou b → Diminuer la force
d’amortissement. (Dévisser le
dispositif de réglage 1.)
Plage de réglage:
Maximum Minimum
Position
complètement
visséedévissé de
20 déclics (par
rapport à la posi-
tion maximum)
Position standard:
dévissé de 14 déclics
*dévissé de 9 déclics
** dévissé de 13 déclics
CHASSIS
CHASSIS
