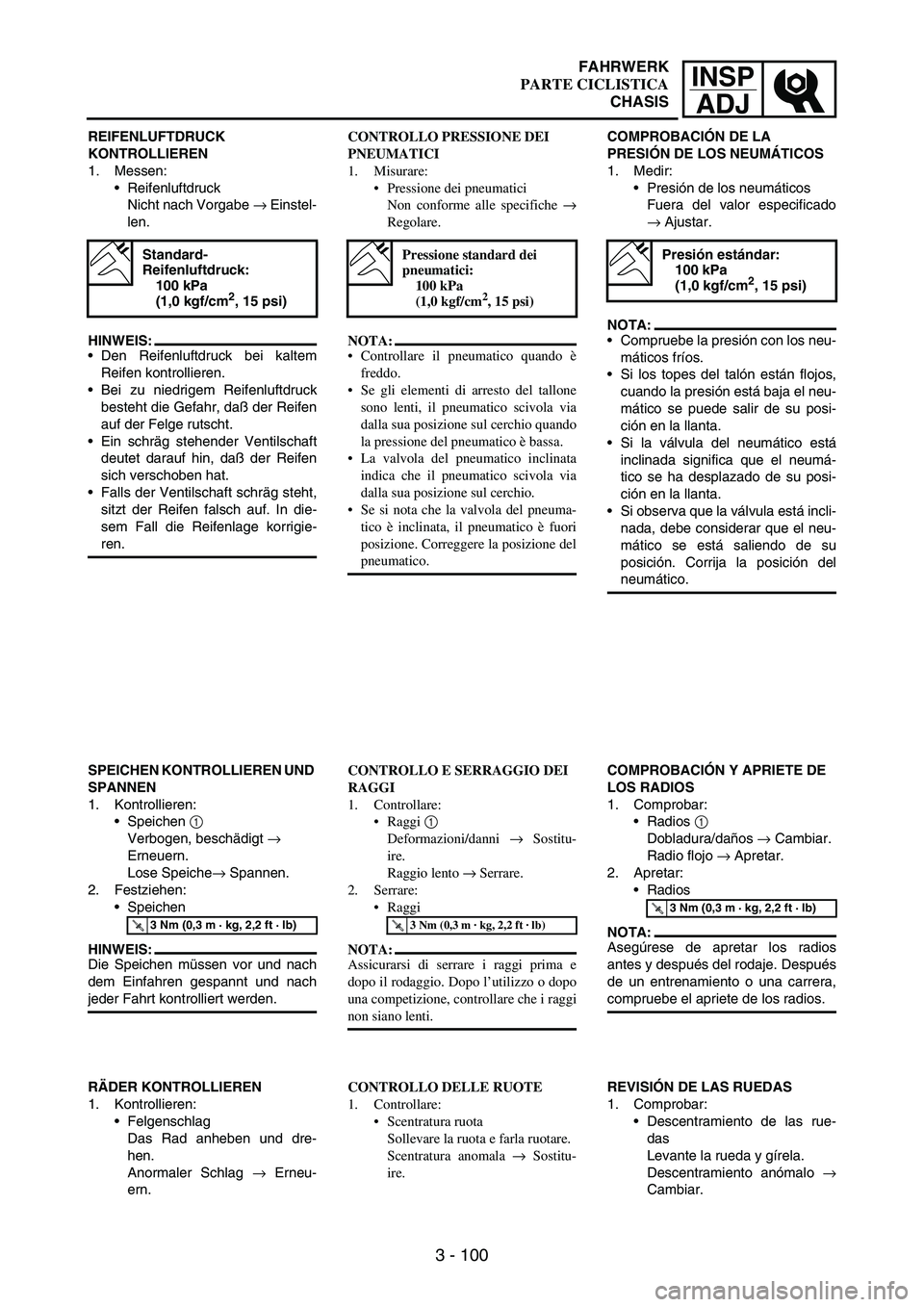

INSP
ADJ
3 - 100
REIFENLUFTDRUCK
KONTROLLIEREN
1. Messen:
Reifenluftdruck
Nicht nach Vorgabe
→ Einstel-
len.
HINWEIS:
Den Reifenluftdruck bei kaltem
Reifen kontrollieren.
Bei zu niedrigem Reifenluftdruck
besteht die Gefahr, daß der Reifen
auf der Felge rutscht.
Ein schräg stehender Ventilschaft
deutet darauf hin, daß der Reifen
sich verschoben hat.
Falls der Ventilschaft schräg steht,
sitzt der Reifen falsch auf. In die-
sem Fall die Reifenlage korrigie-
ren.
Standard-
Reifenluftdruck:
100 kPa
(1,0 kgf/cm
2, 15 psi)
SPEICHEN KONTROLLIEREN UND
SPANNEN
1. Kontrollieren:
Speichen
1
Verbogen, beschädigt
→
Erneuern.
Lose Speiche
→ Spannen.
2. Festziehen:
Speichen
HINWEIS:
Die Speichen müssen vor und nach
dem Einfahren gespannt und nach
jeder Fahrt kontrolliert werden.
T R..3 Nm (0,3 m · kg, 2,2 ft · lb)
RÄDER KONTROLLIEREN
1. Kontrollieren:
Felgenschlag
Das Rad anheben und dre-
hen.
Anormaler Schlag
→ Erneu-
ern.CONTROLLO PRESSIONE DEI
PNEUMATICI
1. Misurare:
Pressione dei pneumatici
Non conforme alle specifiche →
Regolare.
NOTA:
Controllare il pneumatico quando è
freddo.
Se gli elementi di arresto del tallone
sono lenti, il pneumatico scivola via
dalla sua posizione sul cerchio quando
la pressione del pneumatico è bassa.
La valvola del pneumatico inclinata
indica che il pneumatico scivola via
dalla sua posizione sul cerchio.
Se si nota che la valvola del pneuma-
tico è inclinata, il pneumatico è fuori
posizione. Correggere la posizione del
pneumatico.
Pressione standard dei
pneumatici:
100 kPa
(1,0 kgf/cm
2, 15 psi)
CONTROLLO E SERRAGGIO DEI
RAGGI
1. Controllare:
Raggi 1
Deformazioni/danni → Sostitu-
ire.
Raggio lento → Serrare.
2. Serrare:
Raggi
NOTA:
Assicurarsi di serrare i raggi prima e
dopo il rodaggio. Dopo l’utilizzo o dopo
una competizione, controllare che i raggi
non siano lenti.
T R..3 Nm (0,3 m · kg, 2,2 ft · lb)
CONTROLLO DELLE RUOTE
1. Controllare:
Scentratura ruota
Sollevare la ruota e farla ruotare.
Scentratura anomala → Sostitu-
ire.COMPROBACIÓN DE LA
PRESIÓN DE LOS NEUMÁTICOS
1. Medir:
Presión de los neumáticos
Fuera del valor especificado
→ Ajustar.
NOTA:
Compruebe la presión con los neu-
máticos fríos.
Si los topes del talón están flojos,
cuando la presión está baja el neu-
mático se puede salir de su posi-
ción en la llanta.
Si la válvula del neumático está
inclinada significa que el neumá-
tico se ha desplazado de su posi-
ción en la llanta.
Si observa que la válvula está incli-
nada, debe considerar que el neu-
mático se está saliendo de su
posición. Corrija la posición del
neumático.
Presión estándar:
100 kPa
(1,0 kgf/cm
2, 15 psi)
COMPROBACIÓN Y APRIETE DE
LOS RADIOS
1. Comprobar:
Radios
1
Dobladura/daños
→ Cambiar.
Radio flojo
→ Apretar.
2. Apretar:
Radios
NOTA:
Asegúrese de apretar los radios
antes y después del rodaje. Después
de un entrenamiento o una carrera,
compruebe el apriete de los radios.
T R..3 Nm (0,3 m · kg, 2,2 ft · lb)
REVISIÓN DE LAS RUEDAS
1. Comprobar:
Descentramiento de las rue-
das
Levante la rueda y gírela.
Descentramiento anómalo
→
Cambiar.
FAHRWERK
PARTE CICLISTICA
CHASIS

3 - 101
INSP
ADJ
2. Inspect:
Bearing free play
Exist play
→ Replace.
EC36U013STEERING HEAD INSPECTION
AND ADJUSTMENT
1. Elevate the front wheel by plac-
ing a suitable stand under the
engine.
2. Check:
Steering stem
Grasp the bottom of the forks
and gently rock the fork
assembly back and forth.
Free play
→ Adjust steering
head.
3. Check:
Steering smooth action
Turn the handlebar lock to
lock.
Unsmooth action
→ Adjust
steering ring nut.
4. Adjust:
Steering ring nut
Steering ring nut adjustment
steps:
Remove the headlight.
Remove the handlebar and
handlebar upper bracket.
Loosen the steering ring nut
1
using the steering nut wrench
2.
Steering nut wrench:
YU-33975/90890-01403
Tighten the steering ring nut
3
using steering nut wrench
4.
NOTE:Set the torque wrench to the
steering nut wrench so that they
form a right angle.
Steering nut wrench:
YU-33975/90890-01403
T R..
Steering ring nut
(initial tightening):
38 Nm
(3.8 m  kg, 27 ft  lb)
2. Contrôler:
Jeu des roulements
Il y a du jeu → Remplacer.
CONTROLE ET REGLAGE DE LA
TETE DE FOURCHE
1. Surélever la roue avant en plaçant
un support adéquat sous le moteur.
2. Contrôler:
Colonne de direction
Saisir les bras de fourche par le
bas et secouer doucement la four-
che d’avant en arrière.
Jeu → Régler la tête de fourche.
3. Contrôler:
Fonctionnement régulier de la
direction
Tourner le guidon de butée à
butée.
Fonctionnement irrégulier →
Régler l’écrou de blocage de la
direction.
4. Régler:
Ecrou de blocage de la direction
Etapes de réglage de l’écrou de blo-
cage de la direction:
Déposer le phare.
Déposer le guidon et le té supérieur
du guidon.
Desserrer l’écrou de blocage de la
direction 1 à l’aide de la clé pour
écrou de direction 2.
Clé pour écrou de
direction:
YU-33975/90890-01403
Serrer l’écrou de blocage de la
direction 3 à l’aide de la clé pour
écrou de direction 4.
N.B.:
Adapter la clé dynamométrique à la
clé pour écrou de direction de
manière à ce qu’elles forment un
angle droit.
Clé pour écrou de
direction:
YU-33975/90890-01403
T R..
Ecrou de blocage de la
direction (serrage initial):
38 Nm
(3,8 m  kg, 27 ft  lb)
CHASSIS
CHASSIS

INSP
ADJ

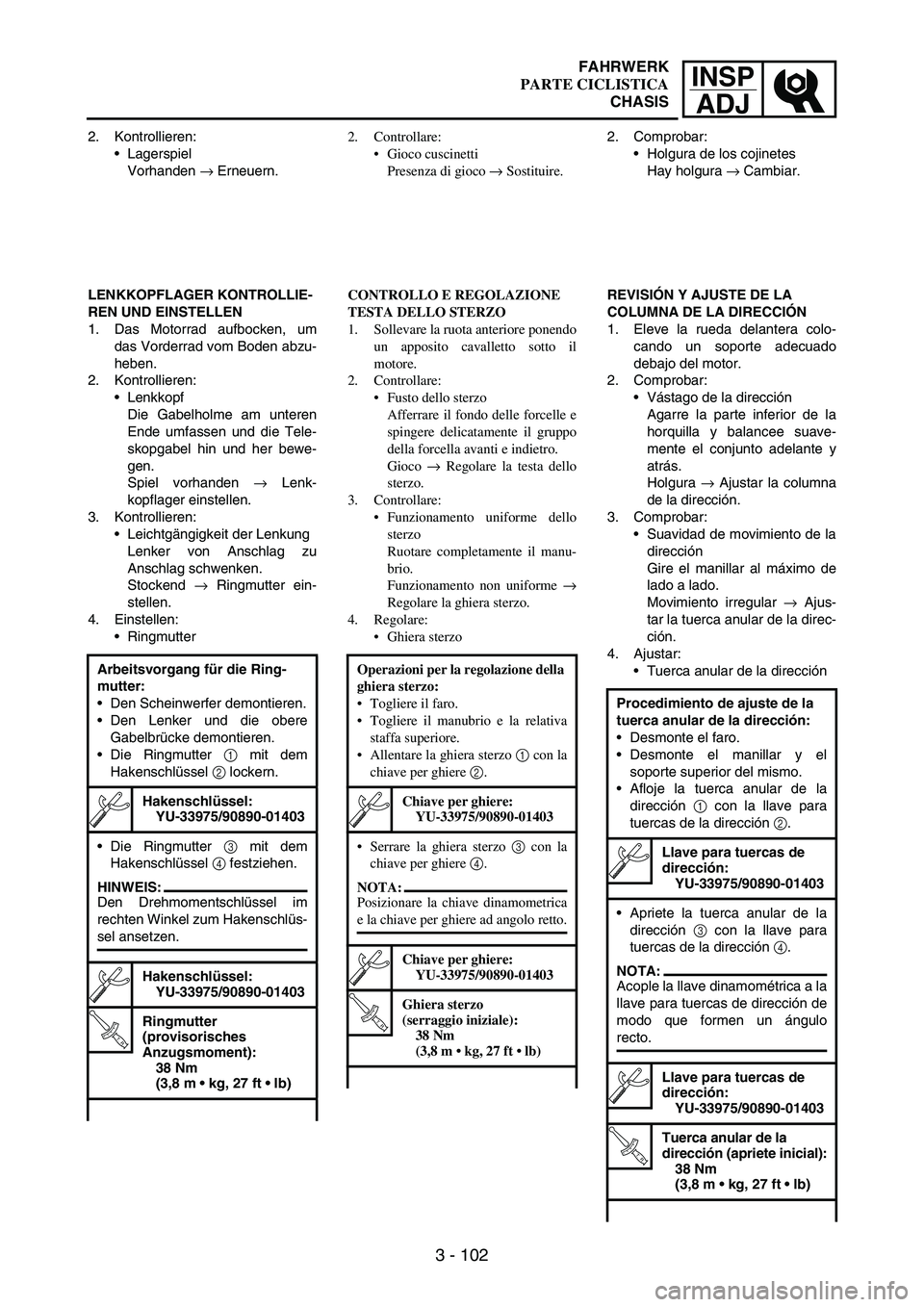

3 - 102
2. Kontrollieren:
Lagerspiel
Vorhanden
→ Erneuern.
LENKKOPFLAGER KONTROLLIE-
REN UND EINSTELLEN
1. Das Motorrad aufbocken, um
das Vorderrad vom Boden abzu-
heben.
2. Kontrollieren:
Lenkkopf
Die Gabelholme am unteren
Ende umfassen und die Tele-
skopgabel hin und her bewe-
gen.
Spiel vorhanden
→ Lenk-
kopflager einstellen.
3. Kontrollieren:
Leichtgängigkeit der Lenkung
Lenker von Anschlag zu
Anschlag schwenken.
Stockend
→ Ringmutter ein-
stellen.
4. Einstellen:
Ringmutter
Arbeitsvorgang für die Ring-
mutter:
Den Scheinwerfer demontieren.
Den Lenker und die obere
Gabelbrücke demontieren.
Die Ringmutter
1 mit dem
Hakenschlüssel
2 lockern.
Hakenschlüssel:
YU-33975/90890-01403
Die Ringmutter
3 mit dem
Hakenschlüssel
4 festziehen.
HINWEIS:
Den Drehmomentschlüssel im
rechten Winkel zum Hakenschlüs-
sel ansetzen.
Hakenschlüssel:
YU-33975/90890-01403
T R..
Ringmutter
(provisorisches
Anzugsmoment):
38 Nm
(3,8 m  kg, 27 ft  lb)
2. Controllare:
Gioco cuscinetti
Presenza di gioco → Sostituire.
CONTROLLO E REGOLAZIONE
TESTA DELLO STERZO
1. Sollevare la ruota anteriore ponendo
un apposito cavalletto sotto il
motore.
2. Controllare:
Fusto dello sterzo
Afferrare il fondo delle forcelle e
spingere delicatamente il gruppo
della forcella avanti e indietro.
Gioco → Regolare la testa dello
sterzo.
3. Controllare:
Funzionamento uniforme dello
sterzo
Ruotare completamente il manu-
brio.
Funzionamento non uniforme →
Regolare la ghiera sterzo.
4. Regolare:
Ghiera sterzo
Operazioni per la regolazione della
ghiera sterzo:
Togliere il faro.
Togliere il manubrio e la relativa
staffa superiore.
Allentare la ghiera sterzo 1 con la
chiave per ghiere 2.
Chiave per ghiere:
YU-33975/90890-01403
Serrare la ghiera sterzo 3 con la
chiave per ghiere 4.
NOTA:
Posizionare la chiave dinamometrica
e la chiave per ghiere ad angolo retto.
Chiave per ghiere:
YU-33975/90890-01403
T R..
Ghiera sterzo
(serraggio iniziale):
38 Nm
(3,8 m  kg, 27 ft  lb)
2. Comprobar:
Holgura de los cojinetes
Hay holgura
→ Cambiar.
REVISIÓN Y AJUSTE DE LA
COLUMNA DE LA DIRECCIÓN
1. Eleve la rueda delantera colo-
cando un soporte adecuado
debajo del motor.
2. Comprobar:
Vástago de la dirección
Agarre la parte inferior de la
horquilla y balancee suave-
mente el conjunto adelante y
atrás.
Holgura
→ Ajustar la columna
de la dirección.
3. Comprobar:
Suavidad de movimiento de la
dirección
Gire el manillar al máximo de
lado a lado.
Movimiento irregular
→ Ajus-
tar la tuerca anular de la direc-
ción.
4. Ajustar:
Tuerca anular de la dirección
Procedimiento de ajuste de la
tuerca anular de la dirección:
Desmonte el faro.
Desmonte el manillar y el
soporte superior del mismo.
Afloje la tuerca anular de la
dirección
1 con la llave para
tuercas de la dirección
2.
Llave para tuercas de
dirección:
YU-33975/90890-01403
Apriete la tuerca anular de la
dirección
3 con la llave para
tuercas de la dirección
4.
NOTA:
Acople la llave dinamométrica a la
llave para tuercas de dirección de
modo que formen un ángulo
recto.
Llave para tuercas de
dirección:
YU-33975/90890-01403
T R..
Tuerca anular de la
dirección (apriete inicial):
38 Nm
(3,8 m  kg, 27 ft  lb)
FAHRWERK
PARTE CICLISTICA
CHASIS

3 - 103
INSP
ADJ
Loosen the steering ring nut
one turn.
Retighten the steering ring nut
using the steering nut wrench.
WARNING
Avoid over-tightening.
T R..
Steering ring nut
(final tightening):
7 Nm
(0.7 m  kg, 5.1 ft  lb)
Check the steering stem by
turning it lock to lock. If there is
any binding, remove the steer-
ing stem assembly and inspect
the steering bearings.
Install the washer
5, upper
bracket
6, washer
7, steering
stem nut
8, steering stem cap
9, handlebar
0, handlebar
upper holder
A and headlight
B.
NOTE:The handlebar upper holder
should be installed with the
punched mark
a forward.
Install the handlebar so that the
marks
b are in place on both
sides.
Insert the end of the fuel
breather hose
C into the hole in
the steering stem cap.
CAUTION:
First tighten the bolts on the
front side of the handlebar
upper holder, and then tighten
the bolts on the rear side.
T R..
Steering stem nut:
145 Nm
(14.5 m  kg, 105 ft  lb)
Handlebar upper holder:
28 Nm
(2.8 m  kg, 20 ft  lb)
Pinch bolt (upper
bracket):
23 Nm
(2.3 m  kg, 17 ft  lb)
Headlight (left and right):
7 Nm
(0.7 m  kg, 5.1 ft  lb)
Headlight (lower):
7 Nm
(0.7 m  kg, 5.1 ft  lb)
Dévisser d’un tour l’écrou de blo-
cage de la direction.
Resserrer l’écrou de blocage de la
direction à l’aide de la clé pour
écrou de direction.
AVERTISSEMENT
Eviter de serrer à l’excès.
T R..
Ecrou de blocage de la
direction (serrage final):
7 Nm
(0,7 m  kg, 5,1 ft  lb)
Contrôler la colonne de direction
en la tournant d’une butée à l’autre.
S’il y a la moindre gêne, démonter
la colonne de direction et contrôler
les paliers de la direction.
Monter la rondelle 5, le té supé-
rieur 6, la rondelle 7, l’écrou de
blocage de la direction 8, le capu-
chon de la colonne de direction 9,
le guidon 0, le demi-palier de gui-
don supérieur A et le phare B.
N.B.:
Le demi-palier supérieur du guidon
doit être monté avec son poinçon
a vers l’avant.
Monter le guidon de façon à ce que
les repères b soient en place des
deux côtés.
Introduire l’extrémité de la durit de
mise à l’air du réservoir de carbu-
rant C dans le trou du capuchon de
la colonne de direction.
ATTENTION:
Serrer d’abord les boulons situés à
l’avant du demi-palier supérieur
du guidon, puis les boulons situés à
l’arrière.
T R..
Ecrou de direction:
145 Nm
(14,5 m  kg, 105 ft  lb)
Demi-palier supérieur de
guidon:
28 Nm
(2,8 m  kg, 20 ft  lb)
Boulon de pincement (té
supérieur):
23 Nm
(2,3 m  kg, 17 ft  lb)
Phare (gauche et droit):
7 Nm
(0,7 m  kg, 5,1 ft  lb)
Phare (inférieur):
7 Nm
(0,7 m  kg, 5,1 ft  lb)
CHASSIS
CHASSIS

INSP
ADJ
3 - 104

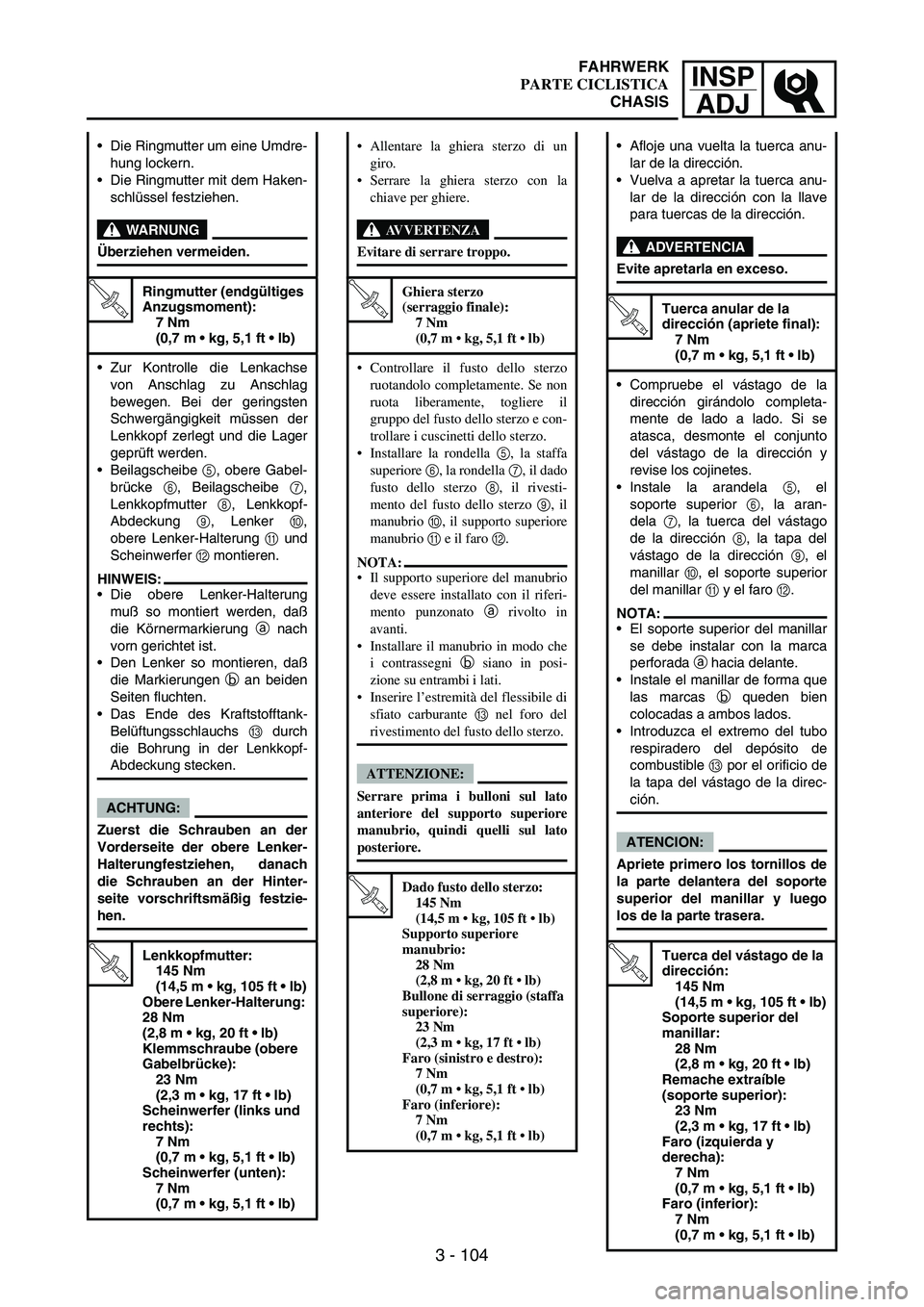

Die Ringmutter um eine Umdre-
hung lockern.
Die Ringmutter mit dem Haken-
schlüssel festziehen.
WARNUNG
Überziehen vermeiden.
T R..
Ringmutter (endgültiges
Anzugsmoment):
7 Nm
(0,7 m  kg, 5,1 ft  lb)
Zur Kontrolle die Lenkachse
von Anschlag zu Anschlag
bewegen. Bei der geringsten
Schwergängigkeit müssen der
Lenkkopf zerlegt und die Lager
geprüft werden.
Beilagscheibe
5, obere Gabel-
brücke
6, Beilagscheibe
7,
Lenkkopfmutter
8, Lenkkopf-
Abdeckung
9, Lenker
0,
obere Lenker-Halterung
A und
Scheinwerfer
B montieren.
HINWEIS:
Die obere Lenker-Halterung
muß so montiert werden, daß
die Körnermarkierung
a nach
vorn gerichtet ist.
Den Lenker so montieren, daß
die Markierungen
b an beiden
Seiten fluchten.
Das Ende des Kraftstofftank-
Belüftungsschlauchs
C durch
die Bohrung in der Lenkkopf-
Abdeckung stecken.
ACHTUNG:
Zuerst die Schrauben an der
Vorderseite der obere Lenker-
Halterungfestziehen, danach
die Schrauben an der Hinter-
seite vorschriftsmäßig festzie-
hen.
T R..
Lenkkopfmutter:
145 Nm
(14,5 m  kg, 105 ft  lb)
Obere Lenker-Halterung:
28 Nm
(2,8 m  kg, 20 ft  lb)
Klemmschraube (obere
Gabelbrücke):
23 Nm
(2,3 m  kg, 17 ft  lb)
Scheinwerfer (links und
rechts):
7 Nm
(0,7 m  kg, 5,1 ft  lb)
Scheinwerfer (unten):
7 Nm
(0,7 m  kg, 5,1 ft  lb)
Allentare la ghiera sterzo di un
giro.
Serrare la ghiera sterzo con la
chiave per ghiere.
AVVERTENZA
Evitare di serrare troppo.
T R..
Ghiera sterzo
(serraggio finale):
7 Nm
(0,7 m  kg, 5,1 ft  lb)
Controllare il fusto dello sterzo
ruotandolo completamente. Se non
ruota liberamente, togliere il
gruppo del fusto dello sterzo e con-
trollare i cuscinetti dello sterzo.
Installare la rondella 5, la staffa
superiore 6, la rondella 7, il dado
fusto dello sterzo 8, il rivesti-
mento del fusto dello sterzo 9, il
manubrio 0, il supporto superiore
manubrio A e il faro B.
NOTA:
Il supporto superiore del manubrio
deve essere installato con il riferi-
mento punzonato a rivolto in
avanti.
Installare il manubrio in modo che
i contrassegni b siano in posi-
zione su entrambi i lati.
Inserire l’estremità del flessibile di
sfiato carburante C nel foro del
rivestimento del fusto dello sterzo.
ATTENZIONE:
Serrare prima i bulloni sul lato
anteriore del supporto superiore
manubrio, quindi quelli sul lato
posteriore.
T R..
Dado fusto dello sterzo:
145 Nm
(14,5 m  kg, 105 ft  lb)
Supporto superiore
manubrio:
28 Nm
(2,8 m  kg, 20 ft  lb)
Bullone di serraggio (staffa
superiore):
23 Nm
(2,3 m  kg, 17 ft  lb)
Faro (sinistro e destro):
7 Nm
(0,7 m  kg, 5,1 ft  lb)
Faro (inferiore):
7 Nm
(0,7 m  kg, 5,1 ft  lb)
Afloje una vuelta la tuerca anu-
lar de la dirección.
Vuelva a apretar la tuerca anu-
lar de la dirección con la llave
para tuercas de la dirección.
ADVERTENCIA
Evite apretarla en exceso.
T R..
Tuerca anular de la
dirección (apriete final):
7 Nm
(0,7 m  kg, 5,1 ft  lb)
Compruebe el vástago de la
dirección girándolo completa-
mente de lado a lado. Si se
atasca, desmonte el conjunto
del vástago de la dirección y
revise los cojinetes.
Instale la arandela
5, el
soporte superior
6, la aran-
dela
7, la tuerca del vástago
de la dirección
8, la tapa del
vástago de la dirección
9, el
manillar
0, el soporte superior
del manillar
A y el faro
B.
NOTA:
El soporte superior del manillar
se debe instalar con la marca
perforada
a hacia delante.
Instale el manillar de forma que
las marcas
b queden bien
colocadas a ambos lados.
Introduzca el extremo del tubo
respiradero del depósito de
combustible
C por el orificio de
la tapa del vástago de la direc-
ción.
ATENCION:
Apriete primero los tornillos de
la parte delantera del soporte
superior del manillar y luego
los de la parte trasera.
T R..
Tuerca del vástago de la
dirección:
145 Nm
(14,5 m  kg, 105 ft  lb)
Soporte superior del
manillar:
28 Nm
(2,8 m  kg, 20 ft  lb)
Remache extraíble
(soporte superior):
23 Nm
(2,3 m  kg, 17 ft  lb)
Faro (izquierda y
derecha):
7 Nm
(0,7 m  kg, 5,1 ft  lb)
Faro (inferior):
7 Nm
(0,7 m  kg, 5,1 ft  lb)
FAHRWERK
PARTE CICLISTICA
CHASIS

3 - 105
INSP
ADJ
LUBRIFICATION

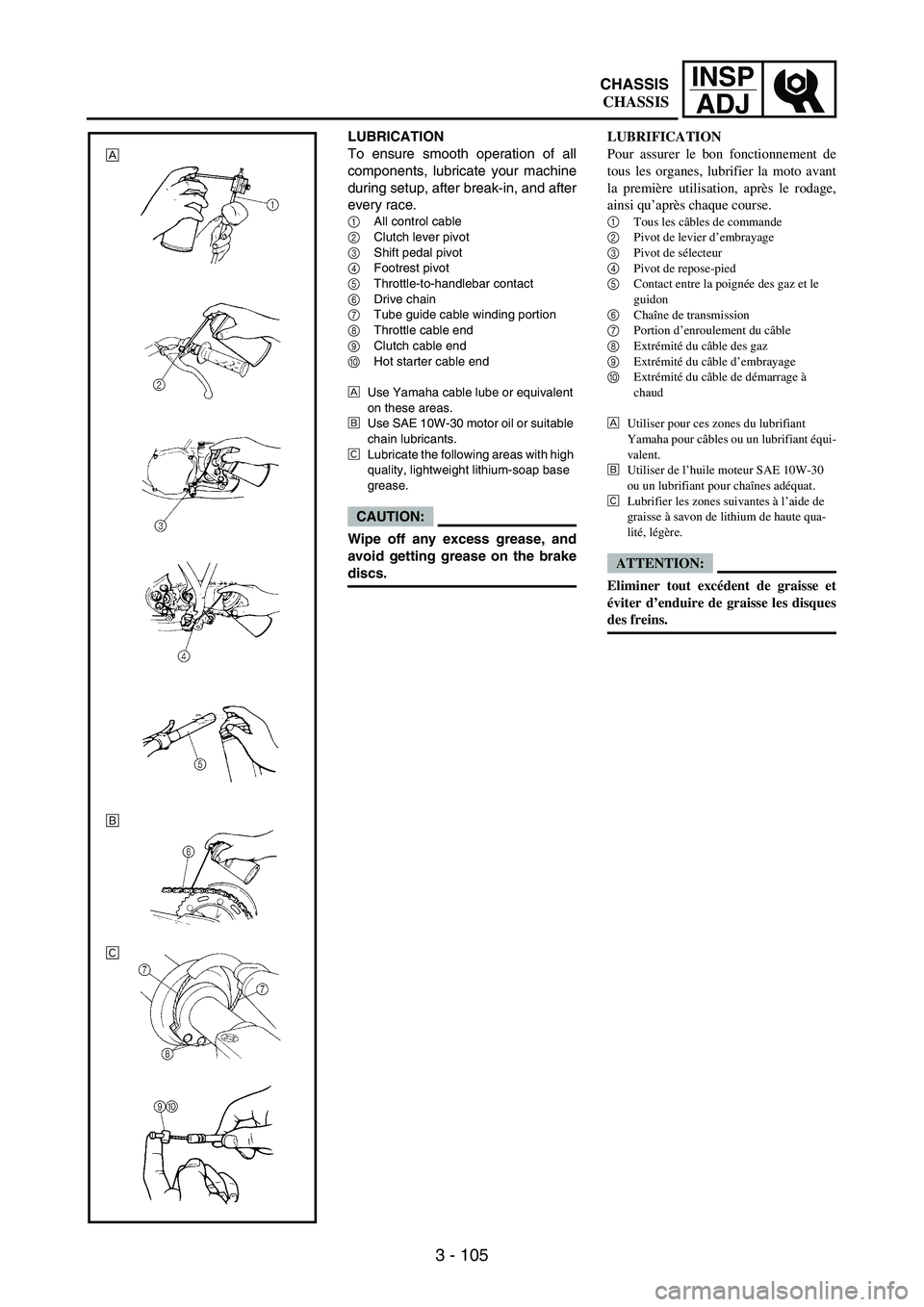

Pour assurer le bon fonctionnement de
tous les organes, lubrifier la moto avant
la première utilisation, après le rodage,
ainsi qu’après chaque course.
1
Tous les câbles de commande
2
Pivot de levier d’embrayage
3
Pivot de sélecteur
4
Pivot de repose-pied
5
Contact entre la poignée des gaz et le
guidon
6
Chaîne de transmission
7
Portion d’enroulement du câble
8
Extrémité du câble des gaz
9
Extrémité du câble d’embrayage
0
Extrémité du câble de démarrage à
chaud
È
Utiliser pour ces zones du lubrifiant
Yamaha pour câbles ou un lubrifiant équi-
valent.
É
Utiliser de l’huile moteur SAE 10W-30
ou un lubrifiant pour chaînes adéquat.
Ê
Lubrifier les zones suivantes à l’aide de
graisse à savon de lithium de haute qua-
lité, légère.
ATTENTION:
Eliminer tout excédent de graisse et
éviter d’enduire de graisse les disques
des freins.
CHASSIS
CHASSIS
LUBRICATION
To ensure smooth operation of all
components, lubricate your machine
during setup, after break-in, and after
every race.
1All control cable
2Clutch lever pivot
3Shift pedal pivot
4Footrest pivot
5Throttle-to-handlebar contact
6Drive chain
7Tube guide cable winding portion
8Throttle cable end
9Clutch cable end
0Hot starter cable end
ÈUse Yamaha cable lube or equivalent
on these areas.
ÉUse SAE 10W-30 motor oil or suitable
chain lubricants.
ÊLubricate the following areas with high
quality, lightweight lithium-soap base
grease.
CAUTION:
Wipe off any excess grease, and
avoid getting grease on the brake
discs.
È
É
Ê

3 - 106
INSP
ADJ

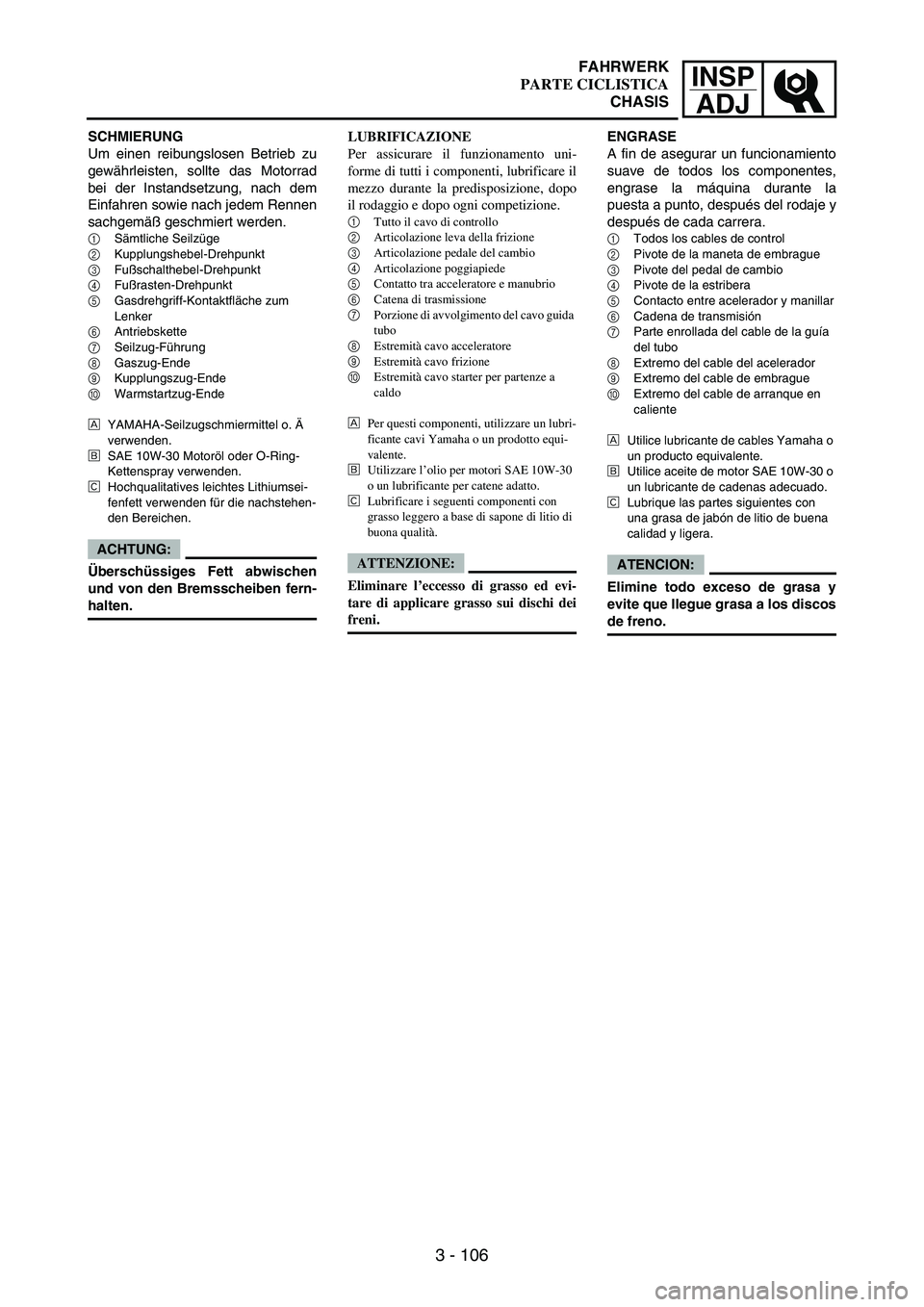

SCHMIERUNG
Um einen reibungslosen Betrieb zu
gewährleisten, sollte das Motorrad
bei der Instandsetzung, nach dem
Einfahren sowie nach jedem Rennen
sachgemäß geschmiert werden.
1Sämtliche Seilzüge
2Kupplungshebel-Drehpunkt
3Fußschalthebel-Drehpunkt
4Fußrasten-Drehpunkt
5Gasdrehgriff-Kontaktfläche zum
Lenker
6Antriebskette
7Seilzug-Führung
8Gaszug-Ende
9Kupplungszug-Ende
0Warmstartzug-Ende
ÈYAMAHA-Seilzugschmiermittel o. Ä
verwenden.
ÉSAE 10W-30 Motoröl oder O-Ring-
Kettenspray verwenden.
ÊHochqualitatives leichtes Lithiumsei-
fenfett verwenden für die nachstehen-
den Bereichen.
ACHTUNG:
Überschüssiges Fett abwischen
und von den Bremsscheiben fern-
halten.LUBRIFICAZIONE
Per assicurare il funzionamento uni-
forme di tutti i componenti, lubrificare il
mezzo durante la predisposizione, dopo
il rodaggio e dopo ogni competizione.
1
Tutto il cavo di controllo
2
Articolazione leva della frizione
3
Articolazione pedale del cambio
4
Articolazione poggiapiede
5
Contatto tra acceleratore e manubrio
6
Catena di trasmissione
7
Porzione di avvolgimento del cavo guida
tubo
8
Estremità cavo acceleratore
9
Estremità cavo frizione
0
Estremità cavo starter per partenze a
caldo
È
Per questi componenti, utilizzare un lubri-
ficante cavi Yamaha o un prodotto equi-
valente.
É
Utilizzare l’olio per motori SAE 10W-30
o un lubrificante per catene adatto.
Ê
Lubrificare i seguenti componenti con
grasso leggero a base di sapone di litio di
buona qualità.
ATTENZIONE:
Eliminare l’eccesso di grasso ed evi-
tare di applicare grasso sui dischi dei
freni. ENGRASE
A fin de asegurar un funcionamiento
suave de todos los componentes,
engrase la máquina durante la
puesta a punto, después del rodaje y
después de cada carrera.
1Todos los cables de control
2Pivote de la maneta de embrague
3Pivote del pedal de cambio
4Pivote de la estribera
5Contacto entre acelerador y manillar
6Cadena de transmisión
7Parte enrollada del cable de la guía
del tubo
8Extremo del cable del acelerador
9Extremo del cable de embrague
0Extremo del cable de arranque en
caliente
ÈUtilice lubricante de cables Yamaha o
un producto equivalente.
ÉUtilice aceite de motor SAE 10W-30 o
un lubricante de cadenas adecuado.
ÊLubrique las partes siguientes con
una grasa de jabón de litio de buena
calidad y ligera.
ATENCION:
Elimine todo exceso de grasa y
evite que llegue grasa a los discos
de freno.
FAHRWERK
PARTE CICLISTICA
CHASIS

3 - 107
INSP
ADJ
EC370000
ELECTRICAL

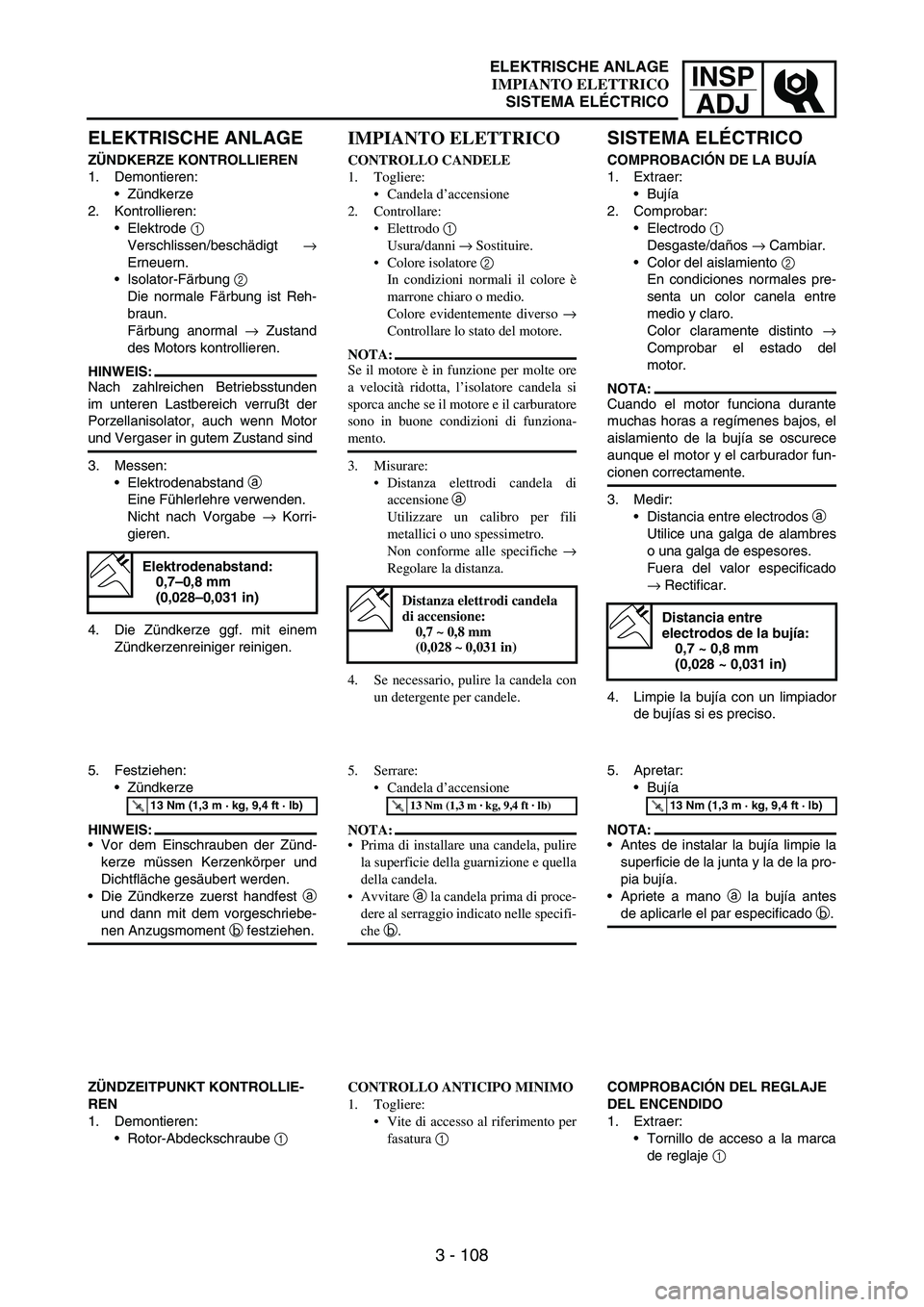

EC371001SPARK PLUG INSPECTION
1. Remove:
Spark plug
2. Inspect:
Electrode
1
Wear/damage
→ Replace.
Insulator color
2
Normal condition is a medium
to light tan color.
Distinctly different color
→
Check the engine condition.
NOTE:When the engine runs for many
hours at low speeds, the spark plug
insulator will become sooty, even if
the engine and carburetor are in
good operating condition.
3. Measure:
Plug gap
a
Use a wire gauge or thickness
gauge.
Out of specification
→ Regap.
4. Clean the plug with a spark plug
cleaner if necessary.
Spark plug gap:
0.7 ~ 0.8 mm
(0.028 ~ 0.031 in)
5. Tighten:
Spark plug
NOTE:Before installing a spark plug,
clean the gasket surface and plug
surface.
Finger-tighten
a the spark plug
before torquing to specification
b.
T R..13 Nm (1.3 m · kg, 9.4 ft · lb)
IGNITION TIMING CHECK
1. Remove:
Timing mark accessing screw
1
PARTIE ELECTRIQUE
CONTROLE DE LA BOUGIE
1. Déposer:
Bougie
2. Contrôler:
Electrode 1
Usure/endommagement → Rem-
placer.
Couleur de l’isolant 2
La couleur normale est une cou-
leur bronze clair ou légèrement
foncé.
Couleur franchement différente
→ Contrôler l’état du moteur.
N.B.:
Lorsque le moteur tourne pendant des
heures à bas régime, l’isolant de la bou-
gie s’encrasse, même si le moteur et le
carburateur sont en bon état de fonction-
nement.
3. Mesurer:
Ecartement a
Utiliser un calibre pour fils ou un
calibre d’épaisseur.
Hors spécifications → Régler.
4. Si nécessaire, nettoyer la bougie à
l’aide d’un nettoie-bougies.
Ecartement des électrodes:
0,7 à 0,8 mm
(0,028 à 0,031 in)
5. Serrer:
Bougie
N.B.:
Avant de monter une bougie, nettoyer
la surface du joint et la surface de la
bougie.
Serrer la bougie à la main a avant de
la serrer au couple correct b.
T R..13 Nm (1,3 m · kg, 9,4 ft · lb)
CONTROLE DE L’AVANCE A
L’ALLUMAGE
1. Déposer:
Vis d’accès de repère d’allumage
1
ELECTRICAL
PARTIE ELECTRIQUE

INSP
ADJ
3 - 108
ELEKTRISCHE ANLAGE
ZÜNDKERZE KONTROLLIEREN
1. Demontieren:
Zündkerze
2. Kontrollieren:
Elektrode
1
Verschlissen/beschädigt
→
Erneuern.
Isolator-Färbung
2
Die normale Färbung ist Reh-
braun.
Färbung anormal
→ Zustand
des Motors kontrollieren.
HINWEIS:
Nach zahlreichen Betriebsstunden
im unteren Lastbereich verrußt der
Porzellanisolator, auch wenn Motor
und Vergaser in gutem Zustand sind
3. Messen:
Elektrodenabstand
a
Eine Fühlerlehre verwenden.
Nicht nach Vorgabe
→ Korri-
gieren.
4. Die Zündkerze ggf. mit einem
Zündkerzenreiniger reinigen.
Elektrodenabstand:
0,7–0,8 mm
(0,028–0,031 in)
5. Festziehen:
Zündkerze
HINWEIS:
Vor dem Einschrauben der Zünd-
kerze müssen Kerzenkörper und
Dichtfläche gesäubert werden.
Die Zündkerze zuerst handfest
a
und dann mit dem vorgeschriebe-
nen Anzugsmoment
b festziehen.
T R..13 Nm (1,3 m · kg, 9,4 ft · lb)
ZÜNDZEITPUNKT KONTROLLIE-
REN
1. Demontieren:
Rotor-Abdeckschraube
1
IMPIANTO ELETTRICO
CONTROLLO CANDELE
1. Togliere:
Candela d’accensione
2. Controllare:
Elettrodo 1
Usura/danni → Sostituire.
Colore isolatore 2
In condizioni normali il colore è
marrone chiaro o medio.
Colore evidentemente diverso →
Controllare lo stato del motore.
NOTA:
Se il motore è in funzione per molte ore
a velocità ridotta, l’isolatore candela si
sporca anche se il motore e il carburatore
sono in buone condizioni di funziona-
mento.
3. Misurare:
Distanza elettrodi candela di
accensione a
Utilizzare un calibro per fili
metallici o uno spessimetro.
Non conforme alle specifiche →
Regolare la distanza.
4. Se necessario, pulire la candela con
un detergente per candele.
Distanza elettrodi candela
di accensione:
0,7 ~ 0,8 mm
(0,028 ~ 0,031 in)
5. Serrare:
Candela d’accensione
NOTA:
Prima di installare una candela, pulire
la superficie della guarnizione e quella
della candela.
Avvitare a la candela prima di proce-
dere al serraggio indicato nelle specifi-
che b.
T R..13 Nm (1,3 m · kg, 9,4 ft · lb)
CONTROLLO ANTICIPO MINIMO
1. Togliere:
Vite di accesso al riferimento per
fasatura 1
SISTEMA ELÉCTRICO
COMPROBACIÓN DE LA BUJÍA
1. Extraer:
Bujía
2. Comprobar:
Electrodo
1
Desgaste/daños
→ Cambiar.
Color del aislamiento
2
En condiciones normales pre-
senta un color canela entre
medio y claro.
Color claramente distinto
→
Comprobar el estado del
motor.
NOTA:
Cuando el motor funciona durante
muchas horas a regímenes bajos, el
aislamiento de la bujía se oscurece
aunque el motor y el carburador fun-
cionen correctamente.
3. Medir:
Distancia entre electrodos
a
Utilice una galga de alambres
o una galga de espesores.
Fuera del valor especificado
→ Rectificar.
4. Limpie la bujía con un limpiador
de bujías si es preciso.
Distancia entre
electrodos de la bujía:
0,7 ~ 0,8 mm
(0,028 ~ 0,031 in)
5. Apretar:
Bujía
NOTA:
Antes de instalar la bujía limpie la
superficie de la junta y la de la pro-
pia bujía.
Apriete a mano
a la bujía antes
de aplicarle el par especificado
b.
T R..13 Nm (1,3 m · kg, 9,4 ft · lb)
COMPROBACIÓN DEL REGLAJE
DEL ENCENDIDO
1. Extraer:
Tornillo de acceso a la marca
de reglaje
1
ELEKTRISCHE ANLAGE
IMPIANTO ELETTRICO
SISTEMA ELÉCTRICO

3 - 109
INSP
ADJ
2. Attach:
Timing light
Inductive tachometer
To the ignition coil lead
(orange lead
1).
Timing light:
YM-33277-A/
90890-03141
1
3. Adjust:
Engine idling speed
Refer to “ENGINE IDLING
SPEED ADJUSTMENT” sec-
tion.
4. Check:
Ignition timing
Visually check the stationary
pointer
a is within the firing
range b on the rotor.
Incorrect firing range → Check
rotor and pickup assembly.
5. Install:
Timing mark accessing screw
2. Fixer:
Lampe stroboscopique
Compte-tours inductif
Au fil de la bobine d’allumage
(fil orange 1).
Lampe stroboscopique:
YM-33277-A/
90890-03141
3. Régler:
Régime de ralenti du moteur
Se reporter à la section
“REGLAGE DU REGIME DE
RALENTI DU MOTEUR”.
4. Contrôler:
Avance à l’allumage
Contrôler visuellement que
l’index fixe a se trouve dans la
plage d’allumage b indiquée sur
le rotor.
Plage d’allumage incorrecte →
Contrôler le rotor et le capteur
d’allumage.
5. Monter:
Vis d’accès de repère d’allumage
ELECTRICAL
PARTIE ELECTRIQUE
