YAMAHA WR 250F 2006 Manuale de Empleo (in Spanish)

4 - 90
ENG

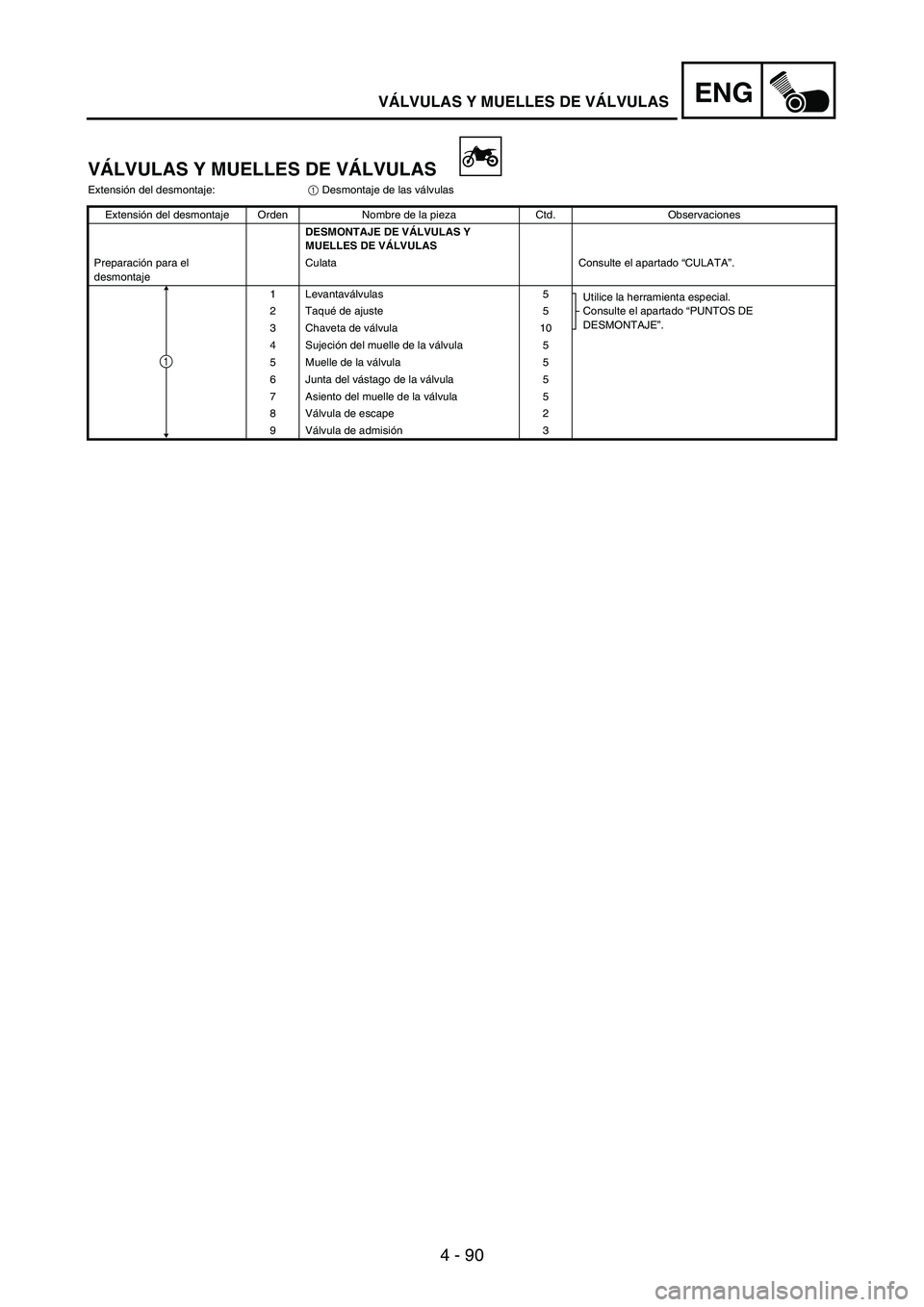

VÁLVULAS Y MUELLES DE VÁLVULAS
Extensión del desmontaje:
1 Desmontaje de las válvulas
Extensión del desmontaje Orden Nombre de la pieza Ctd. Observaciones
DESMONTAJE DE VÁLVULAS Y
MUELLES DE VÁLVULAS
Preparación para el
desmontajeCulata Consulte el apartado “CULATA”.
1 Levantaválvulas 5
Utilice la herramienta especial.
Consulte el apartado “PUNTOS DE
DESMONTAJE”. 2 Taqué de ajuste 5
3 Chaveta de válvula 10
4 Sujeción del muelle de la válvula 5
5 Muelle de la válvula 5
6 Junta del vástago de la válvula 5
7 Asiento del muelle de la válvula 5
8Válvula de escape 2
9Válvula de admisión3
1
VÁLVULAS Y MUELLES DE VÁLVULAS

4 - 91
ENGVALVES AND VALVE SPRINGS
REMOVAL POINTS
Valve lifter and valve cotter
1. Remove:
Valve lifter
1
Pad
2
NOTE:Identify each lifter
1 and pad
2
position very carefully so that they
can be reinstalled in their original
place.
2. Check:
Valve sealing
Leakage at the valve seat
→
Inspect the valve face, valve
seat and valve seat width.
Checking steps:
Pour a clean solvent
1 into the
intake and exhaust ports.
Check that the valve seals
properly.
There should be no leakage at
the valve seat
2.
3. Remove:
Valve cotter
NOTE:Attach a valve spring compressor
1
between the valve spring retainer
and the cylinder head to remove the
valve cotters.
Valve spring
compressor:
YM-4019/90890-04019
POINTS DE DEPOSE
Poussoir de soupape et clavette de
soupape
1. Déposer:
Poussoir de soupape 1
Cale 2
N.B.:
Identifier soigneusement chaque pous-
soir de soupape 1 et la position de cha-
que cale 2 de manière à pouvoir les
remonter à leur emplacement d’origine.
2. Contrôler:
Etanchéité des soupapes
Fuites au siège de soupape →
Vérifier la portée de soupape, le
siège de soupape et la largeur du
siège de soupape.
Etapes du contrôle:
Verser du solvant de nettoyage 1
dans les lumières d’admission et
d’échappement.
Contrôler soigneusement les joints
de soupapes.
Il ne peut y avoir aucune fuite au
siège de soupape 2.
3. Déposer:
Clavette de soupape
N.B.:
Fixer un compresseur de ressort de sou-
pape 1 entre la coupelle de ressort de
soupape et la culasse pour déposer les
clavettes de soupape.
Compresseur de ressort de
soupape:
YM-4019/90890-04019
SOUPAPES ET RESSORTS DE SOUPAPES

4 - 92
ENG

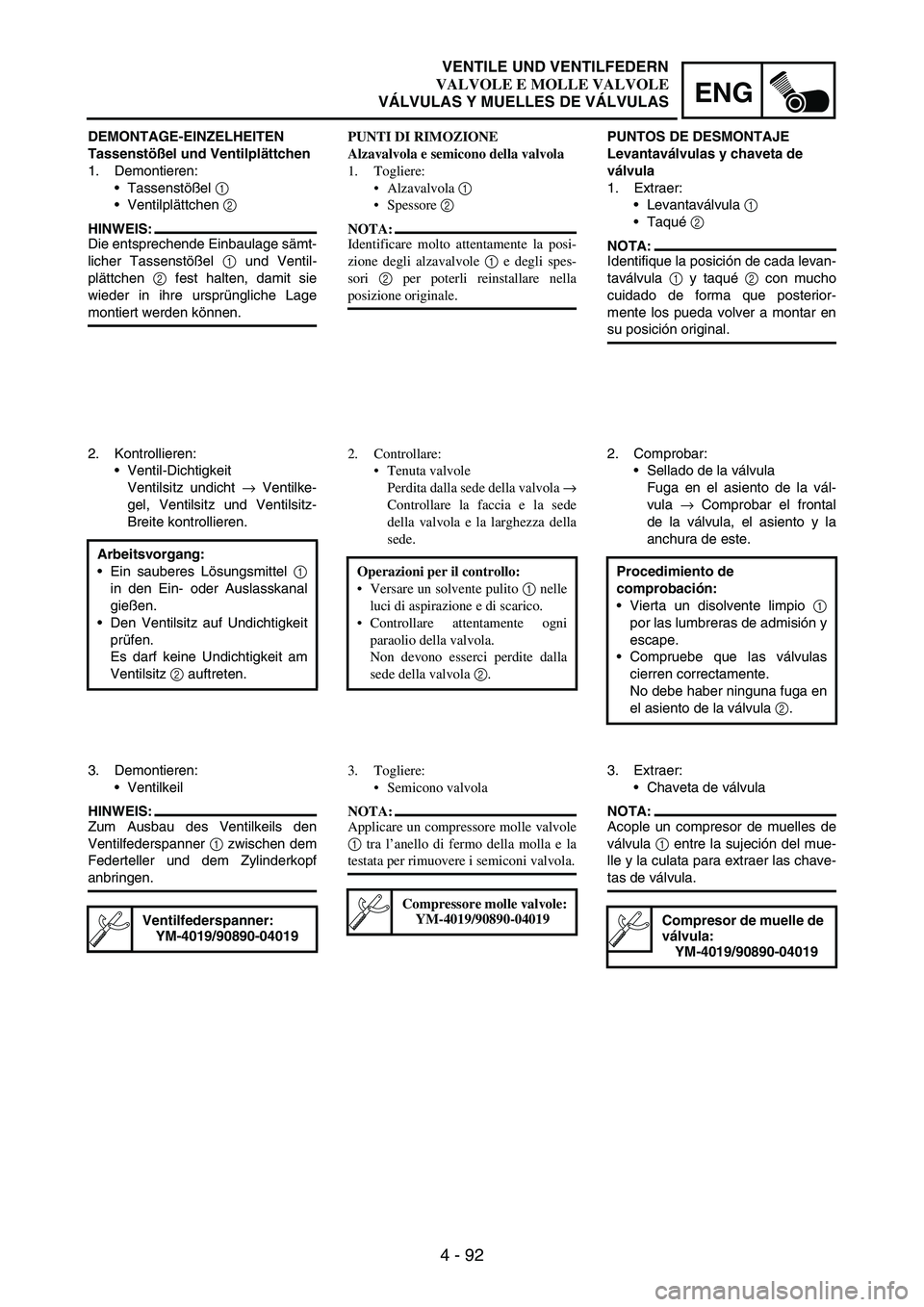

DEMONTAGE-EINZELHEITEN
Tassenstößel und Ventilplättchen
1. Demontieren:
Tassenstößel
1
Ventilplättchen
2
HINWEIS:
Die entsprechende Einbaulage sämt-
licher Tassenstößel
1 und Ventil-
plättchen
2 fest halten, damit sie
wieder in ihre ursprüngliche Lage
montiert werden können.
2. Kontrollieren:
Ventil-Dichtigkeit
Ventilsitz undicht
→ Ventilke-
gel, Ventilsitz und Ventilsitz-
Breite kontrollieren.
Arbeitsvorgang:
Ein sauberes Lösungsmittel
1
in den Ein- oder Auslasskanal
gießen.
Den Ventilsitz auf Undichtigkeit
prüfen.
Es darf keine Undichtigkeit am
Ventilsitz
2 auftreten.
3. Demontieren:
Ventilkeil
HINWEIS:
Zum Ausbau des Ventilkeils den
Ventilfederspanner
1 zwischen dem
Federteller und dem Zylinderkopf
anbringen.
Ventilfederspanner:
YM-4019/90890-04019
PUNTI DI RIMOZIONE
Alzavalvola e semicono della valvola
1. Togliere:
Alzavalvola 1
Spessore 2
NOTA:
Identificare molto attentamente la posi-
zione degli alzavalvole 1 e degli spes-
sori 2 per poterli reinstallare nella
posizione originale.
2. Controllare:
Tenuta valvole
Perdita dalla sede della valvola →
Controllare la faccia e la sede
della valvola e la larghezza della
sede.
Operazioni per il controllo:
Versare un solvente pulito 1 nelle
luci di aspirazione e di scarico.
Controllare attentamente ogni
paraolio della valvola.
Non devono esserci perdite dalla
sede della valvola 2.
3. Togliere:
Semicono valvola
NOTA:
Applicare un compressore molle valvole
1 tra l’anello di fermo della molla e la
testata per rimuovere i semiconi valvola.
Compressore molle valvole:
YM-4019/90890-04019
PUNTOS DE DESMONTAJE
Levantaválvulas y chaveta de
válvula
1. Extraer:
Levantaválvula
1
Taqué
2
NOTA:
Identifique la posición de cada levan-
taválvula
1 y taqué
2 con mucho
cuidado de forma que posterior-
mente los pueda volver a montar en
su posición original.
2. Comprobar:
Sellado de la válvula
Fuga en el asiento de la vál-
vula
→ Comprobar el frontal
de la válvula, el asiento y la
anchura de este.
Procedimiento de
comprobación:
Vierta un disolvente limpio
1
por las lumbreras de admisión y
escape.
Compruebe que las válvulas
cierren correctamente.
No debe haber ninguna fuga en
el asiento de la válvula
2.
3. Extraer:
Chaveta de válvula
NOTA:
Acople un compresor de muelles de
válvula
1 entre la sujeción del mue-
lle y la culata para extraer las chave-
tas de válvula.
Compresor de muelle de
válvula:
YM-4019/90890-04019
VENTILE UND VENTILFEDERN
VALVOLE E MOLLE VALVOLE
VÁLVULAS Y MUELLES DE VÁLVULAS

4 - 93
ENGVALVES AND VALVE SPRINGS

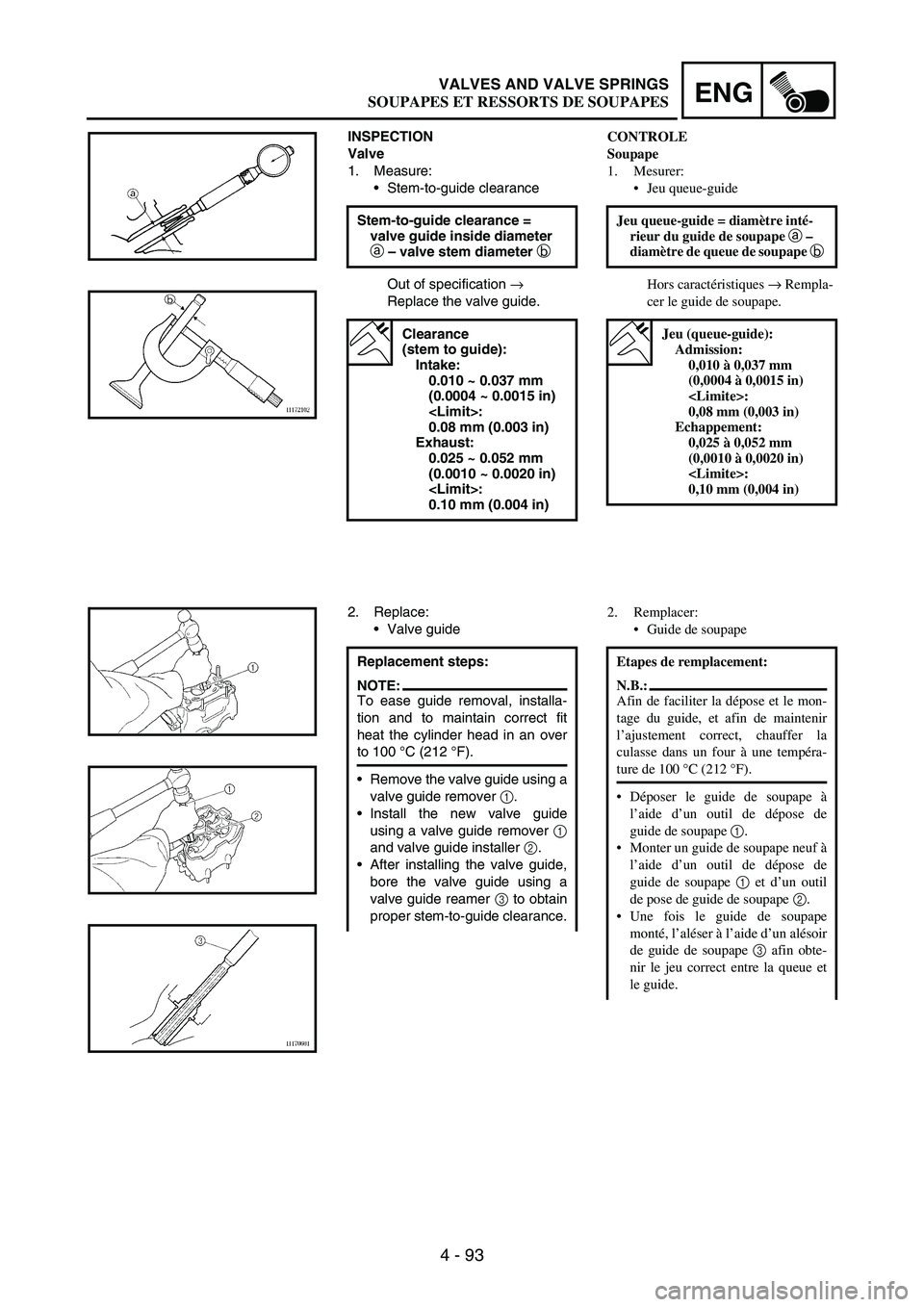

INSPECTION
Valve
1. Measure:
Stem-to-guide clearance
Out of specification
→
Replace the valve guide. Stem-to-guide clearance =
valve guide inside diameter
a
– valve stem diameter b

Clearance
(stem to guide):
Intake:
0.010 ~ 0.037 mm
(0.0004 ~ 0.0015 in)
:
0.08 mm (0.003 in)
Exhaust:
0.025 ~ 0.052 mm
(0.0010 ~ 0.0020 in)
:
0.10 mm (0.004 in)
2. Replace:
Valve guide
Replacement steps:
NOTE:To ease guide removal, installa-
tion and to maintain correct fit
heat the cylinder head in an over
to 100 °C (212 °F).
Remove the valve guide using a
valve guide remover
1.
Install the new valve guide
using a valve guide remover
1
and valve guide installer
2.
After installing the valve guide,
bore the valve guide using a
valve guide reamer
3 to obtain
proper stem-to-guide clearance.
CONTROLE
Soupape
1. Mesurer:
Jeu queue-guide
Hors caractéristiques → Rempla-
cer le guide de soupape. Jeu queue-guide = diamètre inté-
rieur du guide de soupape a –
diamètre de queue de soupape b
Jeu (queue-guide):
Admission:
0,010 à 0,037 mm
(0,0004 à 0,0015 in)
:
0,08 mm (0,003 in)
Echappement:
0,025 à 0,052 mm
(0,0010 à 0,0020 in)
:
0,10 mm (0,004 in)
2. Remplacer:
Guide de soupape
Etapes de remplacement:
N.B.:
Afin de faciliter la dépose et le mon-
tage du guide, et afin de maintenir
l’ajustement correct, chauffer la
culasse dans un four à une tempéra-
ture de 100 °C (212 °F).
Déposer le guide de soupape à
l’aide d’un outil de dépose de
guide de soupape 1.
Monter un guide de soupape neuf à
l’aide d’un outil de dépose de
guide de soupape 1 et d’un outil
de pose de guide de soupape 2.
Une fois le guide de soupape
monté, l’aléser à l’aide d’un alésoir
de guide de soupape 3 afin obte-
nir le jeu correct entre la queue et
le guide.
SOUPAPES ET RESSORTS DE SOUPAPES

4 - 94
ENG

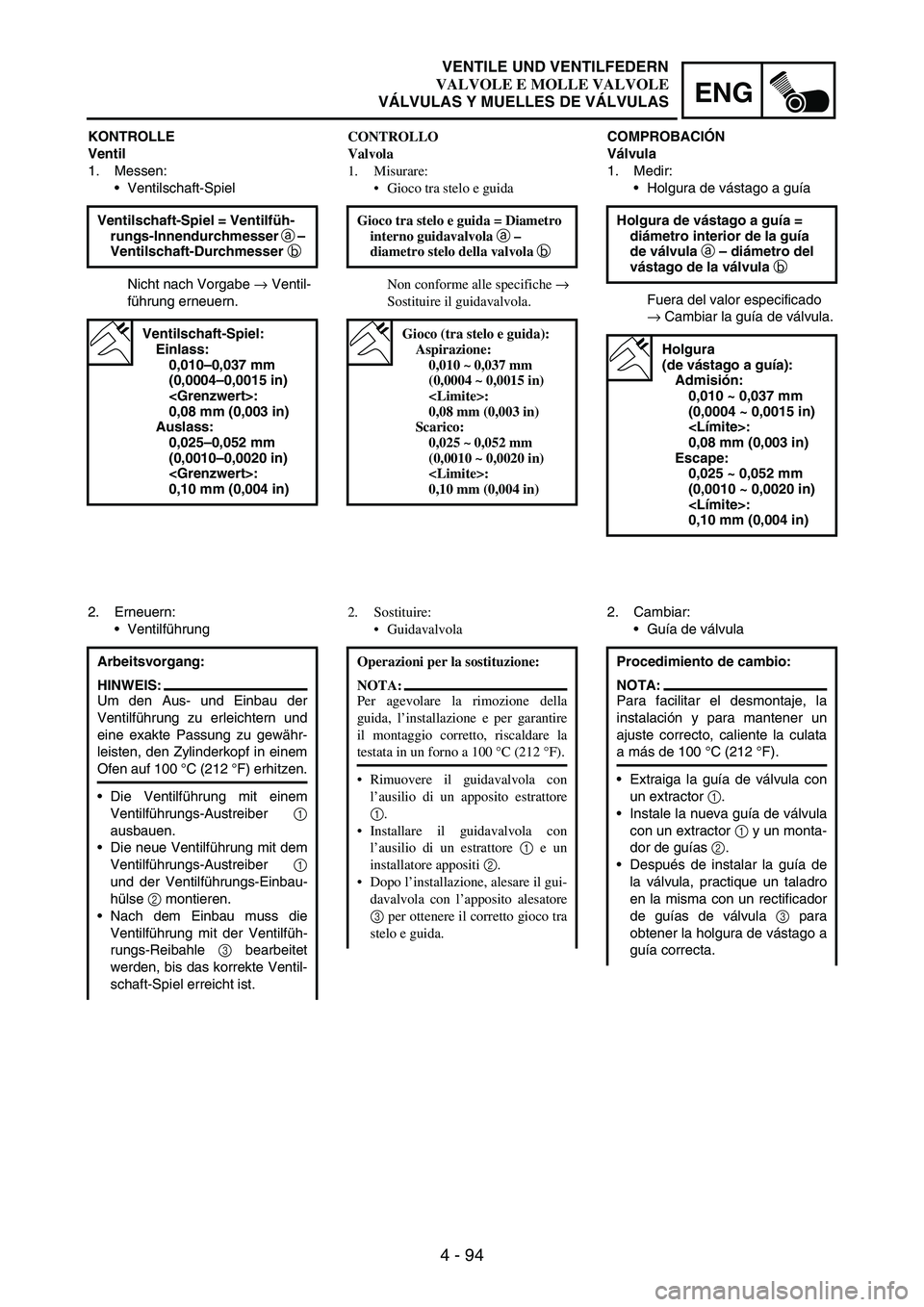

KONTROLLE
Ventil
1. Messen:
Ventilschaft-Spiel
Nicht nach Vorgabe
→ Ventil-
führung erneuern. Ventilschaft-Spiel = Ventilfüh-
rungs-Innendurchmesser a –
Ventilschaft-Durchmesser b
Ventilschaft-Spiel:
Einlass:
0,010–0,037 mm
(0,0004–0,0015 in)
:
0,08 mm (0,003 in)
Auslass:
0,025–0,052 mm
(0,0010–0,0020 in)
:
0,10 mm (0,004 in)
2. Erneuern:
Ventilführung
Arbeitsvorgang:
HINWEIS:
Um den Aus- und Einbau der
Ventilführung zu erleichtern und
eine exakte Passung zu gewähr-
leisten, den Zylinderkopf in einem
Ofen auf 100 °C (212 °F) erhitzen.
Die Ventilführung mit einem
Ventilführungs-Austreiber
1
ausbauen.
Die neue Ventilführung mit dem
Ventilführungs-Austreiber
1
und der Ventilführungs-Einbau-
hülse
2 montieren.
Nach dem Einbau muss die
Ventilführung mit der Ventilfüh-
rungs-Reibahle
3 bearbeitet
werden, bis das korrekte Ventil-
schaft-Spiel erreicht ist.
CONTROLLO
Valvola
1. Misurare:
Gioco tra stelo e guida
Non conforme alle specifiche →
Sostituire il guidavalvola. Gioco tra stelo e guida = Diametro
interno guidavalvola a –
diametro stelo della valvola b
Gioco (tra stelo e guida):
Aspirazione:
0,010 ~ 0,037 mm
(0,0004 ~ 0,0015 in)
:
0,08 mm (0,003 in)
Scarico:
0,025 ~ 0,052 mm
(0,0010 ~ 0,0020 in)
:
0,10 mm (0,004 in)
2. Sostituire:
Guidavalvola
Operazioni per la sostituzione:
NOTA:
Per agevolare la rimozione della
guida, l’installazione e per garantire
il montaggio corretto, riscaldare la
testata in un forno a 100 °C (212 °F).
Rimuovere il guidavalvola con
l’ausilio di un apposito estrattore
1.
Installare il guidavalvola con
l’ausilio di un estrattore 1 e un
installatore appositi 2.
Dopo l’installazione, alesare il gui-
davalvola con l’apposito alesatore
3 per ottenere il corretto gioco tra
stelo e guida.
COMPROBACIÓN
Válvula
1. Medir:
Holgura de vástago a guía
Fuera del valor especificado
→ Cambiar la guía de válvula. Holgura de vástago a guía =
diámetro interior de la guía
de válvula a – diámetro del
vástago de la válvula b
Holgura
(de vástago a guía):
Admisión:
0,010 ~ 0,037 mm
(0,0004 ~ 0,0015 in)
:
0,08 mm (0,003 in)
Escape:
0,025 ~ 0,052 mm
(0,0010 ~ 0,0020 in)
:
0,10 mm (0,004 in)
2. Cambiar:
Guía de válvula
Procedimiento de cambio:
NOTA:
Para facilitar el desmontaje, la
instalación y para mantener un
ajuste correcto, caliente la culata
a más de 100 °C (212 °F).
Extraiga la guía de válvula con
un extractor
1.
Instale la nueva guía de válvula
con un extractor
1 y un monta-
dor de guías
2.
Después de instalar la guía de
la válvula, practique un taladro
en la misma con un rectificador
de guías de válvula
3 para
obtener la holgura de vástago a
guía correcta.
VENTILE UND VENTILFEDERN
VALVOLE E MOLLE VALVOLE
VÁLVULAS Y MUELLES DE VÁLVULAS

4 - 95
ENGVALVES AND VALVE SPRINGS

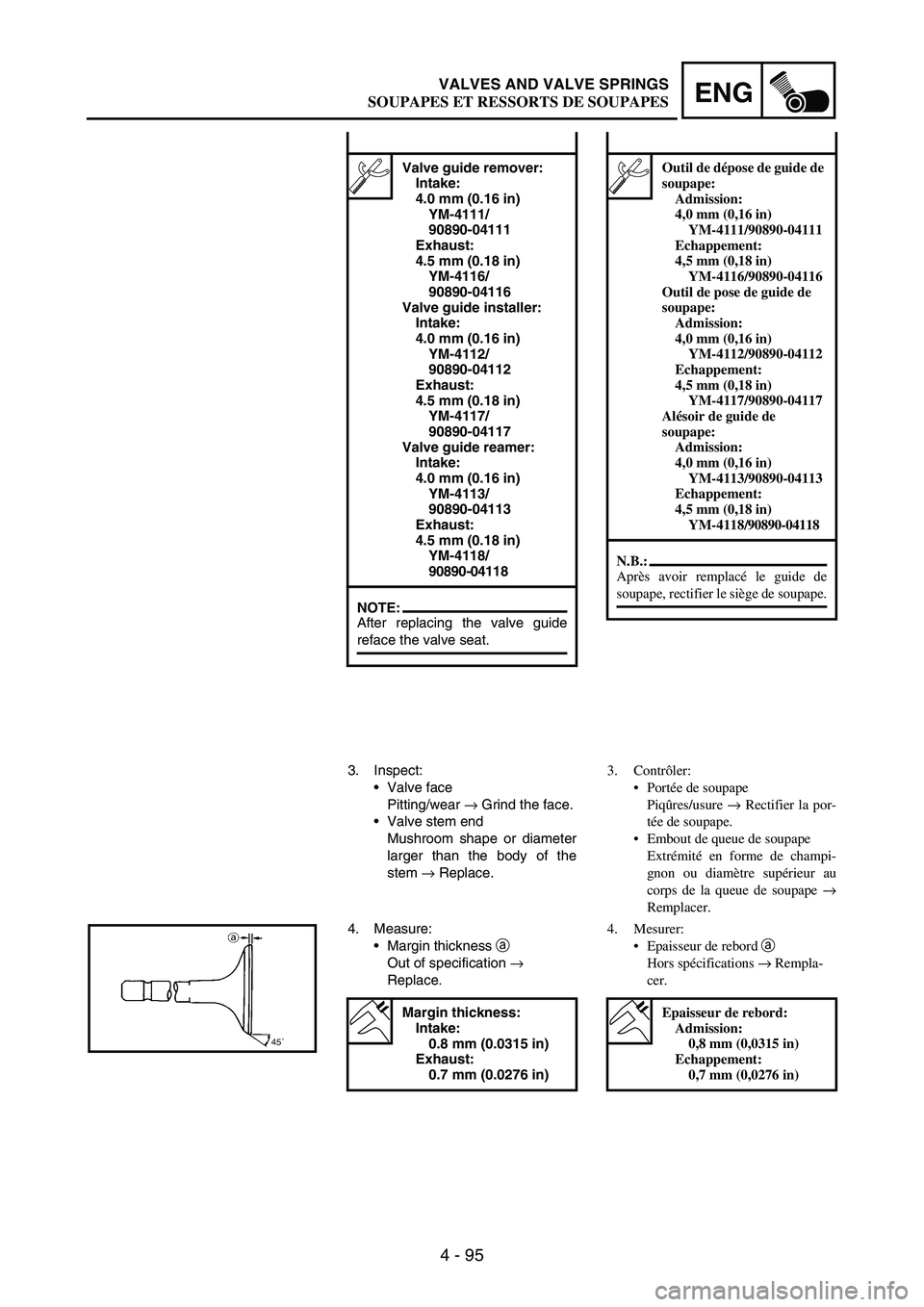

Valve guide remover:
Intake:
4.0 mm (0.16 in)
YM-4111/
90890-04111
Exhaust:
4.5 mm (0.18 in)
YM-4116/
90890-04116
Valve guide installer:
Intake:
4.0 mm (0.16 in)
YM-4112/
90890-04112
Exhaust:
4.5 mm (0.18 in)
YM-4117/
90890-04117
Valve guide reamer:
Intake:
4.0 mm (0.16 in)
YM-4113/
90890-04113
Exhaust:
4.5 mm (0.18 in)
YM-4118/
90890-04118
NOTE:After replacing the valve guide
reface the valve seat.
3. Inspect:
Valve face
Pitting/wear
→ Grind the face.
Valve stem end
Mushroom shape or diameter
larger than the body of the
stem
→ Replace.
4. Measure:
Margin thickness
a
Out of specification
→
Replace.
Margin thickness:
Intake:
0.8 mm (0.0315 in)
Exhaust:
0.7 mm (0.0276 in)
Outil de dépose de guide de
soupape:
Admission:
4,0 mm (0,16 in)
YM-4111/90890-04111
Echappement:
4,5 mm (0,18 in)
YM-4116/90890-04116
Outil de pose de guide de
soupape:
Admission:
4,0 mm (0,16 in)
YM-4112/90890-04112
Echappement:
4,5 mm (0,18 in)
YM-4117/90890-04117
Alésoir de guide de
soupape:
Admission:
4,0 mm (0,16 in)
YM-4113/90890-04113
Echappement:
4,5 mm (0,18 in)
YM-4118/90890-04118
N.B.:
Après avoir remplacé le guide de
soupape, rectifier le siège de soupape.
3. Contrôler:
Portée de soupape
Piqûres/usure → Rectifier la por-
tée de soupape.
Embout de queue de soupape
Extrémité en forme de champi-
gnon ou diamètre supérieur au
corps de la queue de soupape →
Remplacer.
4. Mesurer:
Epaisseur de rebord a
Hors spécifications → Rempla-
cer.
Epaisseur de rebord:
Admission:
0,8 mm (0,0315 in)
Echappement:
0,7 mm (0,0276 in)
SOUPAPES ET RESSORTS DE SOUPAPES

4 - 96
ENG

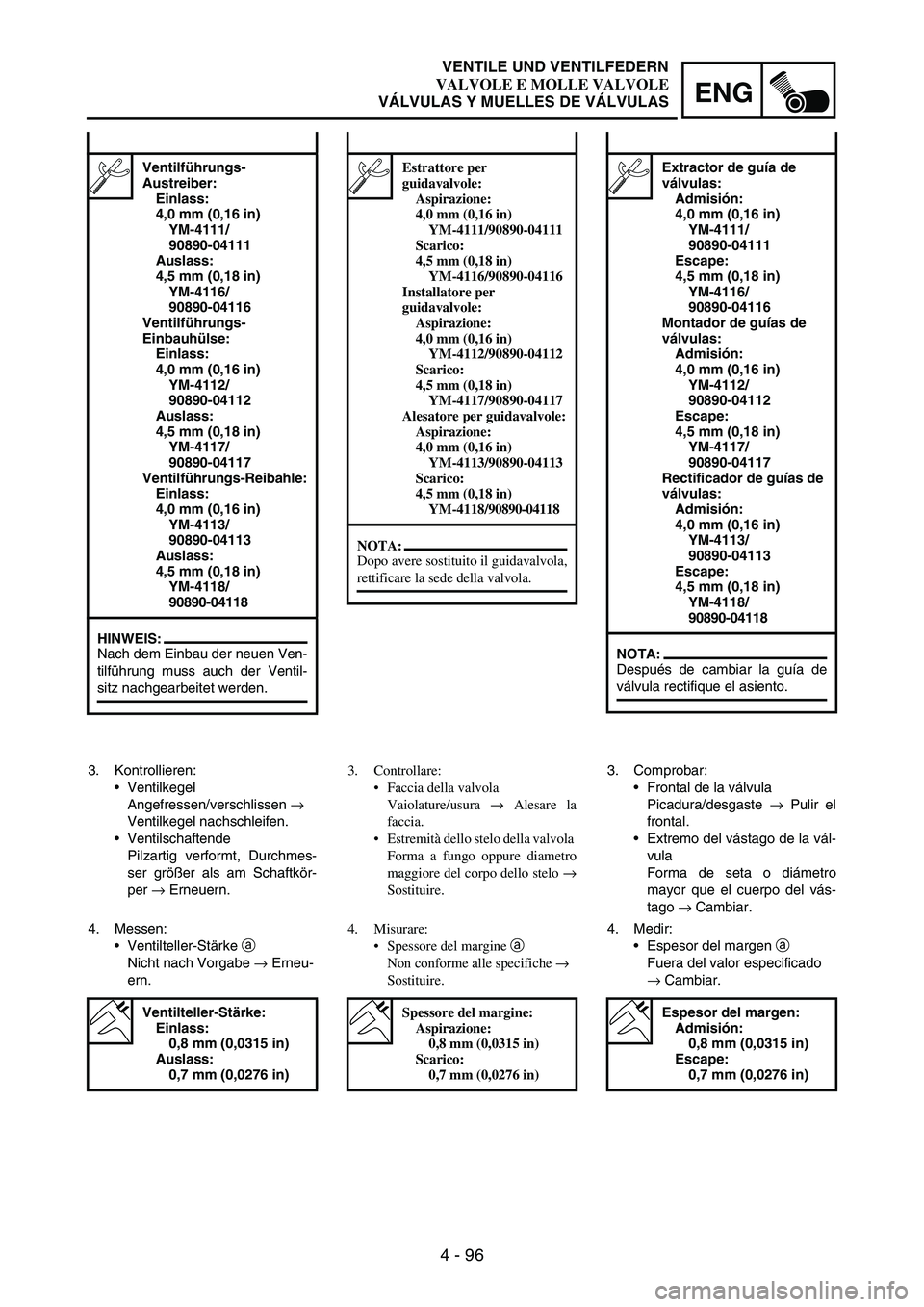

Ventilführungs-
Austreiber:
Einlass:
4,0 mm (0,16 in)
YM-4111/
90890-04111
Auslass:
4,5 mm (0,18 in)
YM-4116/
90890-04116
Ventilführungs-
Einbauhülse:
Einlass:
4,0 mm (0,16 in)
YM-4112/
90890-04112
Auslass:
4,5 mm (0,18 in)
YM-4117/
90890-04117
Ventilführungs-Reibahle:
Einlass:
4,0 mm (0,16 in)
YM-4113/
90890-04113
Auslass:
4,5 mm (0,18 in)
YM-4118/
90890-04118
HINWEIS:
Nach dem Einbau der neuen Ven-
tilführung muss auch der Ventil-
sitz nachgearbeitet werden.
3. Kontrollieren:
Ventilkegel
Angefressen/verschlissen
→
Ventilkegel nachschleifen.
Ventilschaftende
Pilzartig verformt, Durchmes-
ser größer als am Schaftkör-
per
→ Erneuern.
4. Messen:
Ventilteller-Stärke
a
Nicht nach Vorgabe
→ Erneu-
ern.
Ventilteller-Stärke:
Einlass:
0,8 mm (0,0315 in)
Auslass:
0,7 mm (0,0276 in)
Estrattore per
guidavalvole:
Aspirazione:
4,0 mm (0,16 in)
YM-4111/90890-04111
Scarico:
4,5 mm (0,18 in)
YM-4116/90890-04116
Installatore per
guidavalvole:
Aspirazione:
4,0 mm (0,16 in)
YM-4112/90890-04112
Scarico:
4,5 mm (0,18 in)
YM-4117/90890-04117
Alesatore per guidavalvole:
Aspirazione:
4,0 mm (0,16 in)
YM-4113/90890-04113
Scarico:
4,5 mm (0,18 in)
YM-4118/90890-04118
NOTA:
Dopo avere sostituito il guidavalvola,
rettificare la sede della valvola.
3. Controllare:
Faccia della valvola
Vaiolature/usura → Alesare la
faccia.
Estremità dello stelo della valvola
Forma a fungo oppure diametro
maggiore del corpo dello stelo →
Sostituire.
4. Misurare:
Spessore del margine a
Non conforme alle specifiche →
Sostituire.
Spessore del margine:
Aspirazione:
0,8 mm (0,0315 in)
Scarico:
0,7 mm (0,0276 in)
Extractor de guía de
válvulas:
Admisión:
4,0 mm (0,16 in)
YM-4111/
90890-04111
Escape:
4,5 mm (0,18 in)
YM-4116/
90890-04116
Montador de guías de
válvulas:
Admisión:
4,0 mm (0,16 in)
YM-4112/
90890-04112
Escape:
4,5 mm (0,18 in)
YM-4117/
90890-04117
Rectificador de guías de
válvulas:
Admisión:
4,0 mm (0,16 in)
YM-4113/
90890-04113
Escape:
4,5 mm (0,18 in)
YM-4118/
90890-04118
NOTA:
Después de cambiar la guía de
válvula rectifique el asiento.
3. Comprobar:
Frontal de la válvula
Picadura/desgaste
→ Pulir el
frontal.
Extremo del vástago de la vál-
vula
Forma de seta o diámetro
mayor que el cuerpo del vás-
tago
→ Cambiar.
4. Medir:
Espesor del margen
a
Fuera del valor especificado
→ Cambiar.
Espesor del margen:
Admisión:
0,8 mm (0,0315 in)
Escape:
0,7 mm (0,0276 in)
VENTILE UND VENTILFEDERN
VALVOLE E MOLLE VALVOLE
VÁLVULAS Y MUELLES DE VÁLVULAS

4 - 97
ENGVALVES AND VALVE SPRINGS
5. Measure:
Runout (valve stem)
Out of specification
→
Replace.
NOTE:When installing a new valve
always replace the guide.
If the valve is removed or replaced
always replace the oil seal.
6. Eliminate:
Carbon deposits
(from the valve face and valve
seat)
7. Inspect:
Valve seat
Pitting/wear
→ Reface the
valve seat.
Runout limit:
0.01 mm (0.0004 in)
8. Measure:
Valve seat width
a
Out of specification
→ Reface
the valve seat.
Valve seat width:
Intake:
0.9 ~ 1.1 mm
(0.0354 ~ 0.0433 in)
:
1.6 mm (0.0630 in)
Exhaust:
0.9 ~ 1.1 mm
(0.0354 ~ 0.0433 in)
:
1.6 mm (0.0630 in)
Measurement steps:
Apply Mechanic’s blueing dye
(Dykem)
b to the valve face.
Install the valve into the cylinder
head.
Press the valve through the
valve guide and onto the valve
seat to make a clear pattern.
Measure the valve seat width.
Where the valve seat and valve
face made contact, blueing will
have been removed.
If the valve seat is too wide, too
narrow, or the seat is not cen-
tered, the valve seat must be
refaced.
5. Mesurer:
Faux-rond (queue de soupape)
Hors spécifications → Rempla-
cer.
N.B.:
En cas de pose d’une soupape neuve,
toujours remplacer le guide de sou-
pape.
Si la soupape est déposée ou rempla-
cée, toujours remplacer la bague
d’étanchéité.
6. Eliminer:
Dépôts de calamine
(de la portée de soupape et du
siège de soupape)
7. Contrôler:
Siège de soupape
Piqûres/usure → Rectifier le
siège de soupape.
Limite de faux-rond:
0,01 mm (0,0004 in)
8. Mesurer:
Largeur de siège de soupape a
Hors spécifications → Remplacer
le siège de soupape.
Largeur de siège de
soupape:
Admission:
0,9 à 1,1 mm
(0,0354 à 0,0433 in)
:
1,6 mm (0,0630 in)
Echappement:
0,9 à 1,1 mm
(0,0354 à 0,0433 in)
:
1,6 mm (0,0630 in)
Etapes de la mesure:
Appliquer du bleu de mécanicien
(Dykem) b sur la portée de la sou-
pape.
Reposer la soupape dans la culasse.
Enfoncer la soupape dans le guide
et l’appuyer contre le siège de sou-
pape pour laisser une empreinte
nette.
Mesurer la largeur du siège de sou-
pape. Le bleu disparaîtra au point
de contact entre le siège et la por-
tée de soupape.
Si le siège de soupape est trop
large, trop étroit, ou n’est pas cen-
tré, il doit être rectifié.
SOUPAPES ET RESSORTS DE SOUPAPES

4 - 98
ENG

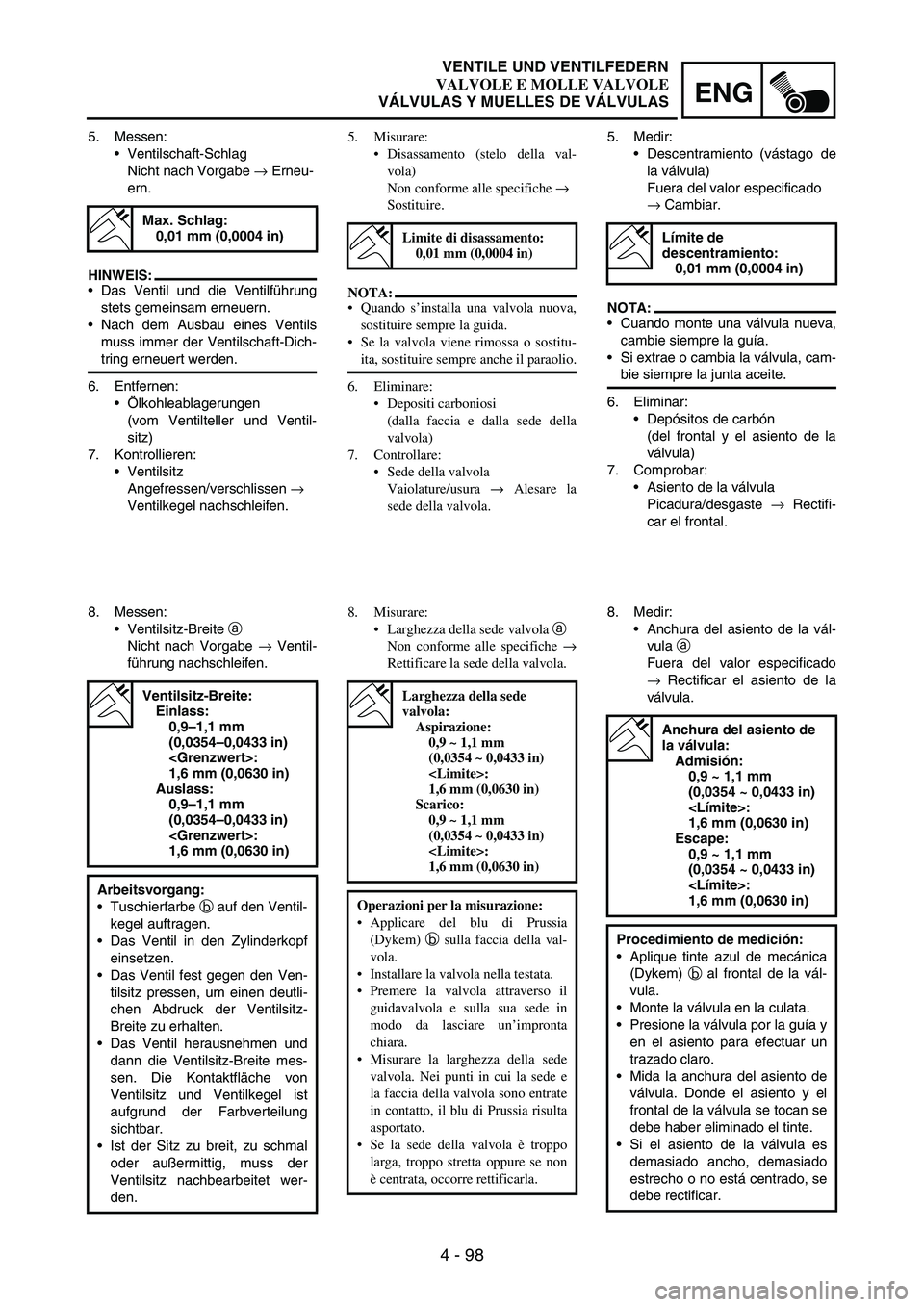

5. Messen:
Ventilschaft-Schlag
Nicht nach Vorgabe
→ Erneu-
ern.
HINWEIS:
Das Ventil und die Ventilführung
stets gemeinsam erneuern.
Nach dem Ausbau eines Ventils
muss immer der Ventilschaft-Dich-
tring erneuert werden.
6. Entfernen:
Ölkohleablagerungen
(vom Ventilteller und Ventil-
sitz)
7. Kontrollieren:
Ventilsitz
Angefressen/verschlissen
→
Ventilkegel nachschleifen.
Max. Schlag:
0,01 mm (0,0004 in)
8. Messen:
Ventilsitz-Breite
a
Nicht nach Vorgabe
→ Ventil-
führung nachschleifen.
Ventilsitz-Breite:
Einlass:
0,9–1,1 mm
(0,0354–0,0433 in)
:
1,6 mm (0,0630 in)
Auslass:
0,9–1,1 mm
(0,0354–0,0433 in)
:
1,6 mm (0,0630 in)
Arbeitsvorgang:
Tuschierfarbe
b auf den Ventil-
kegel auftragen.
Das Ventil in den Zylinderkopf
einsetzen.
Das Ventil fest gegen den Ven-
tilsitz pressen, um einen deutli-
chen Abdruck der Ventilsitz-
Breite zu erhalten.
Das Ventil herausnehmen und
dann die Ventilsitz-Breite mes-
sen. Die Kontaktfläche von
Ventilsitz und Ventilkegel ist
aufgrund der Farbverteilung
sichtbar.
Ist der Sitz zu breit, zu schmal
oder außermittig, muss der
Ventilsitz nachbearbeitet wer-
den.
5. Misurare:
Disassamento (stelo della val-
vola)
Non conforme alle specifiche →
Sostituire.
NOTA:
Quando s’installa una valvola nuova,
sostituire sempre la guida.
Se la valvola viene rimossa o sostitu-
ita, sostituire sempre anche il paraolio.
6. Eliminare:
Depositi carboniosi
(dalla faccia e dalla sede della
valvola)
7. Controllare:
Sede della valvola
Vaiolature/usura → Alesare la
sede della valvola.
Limite di disassamento:
0,01 mm (0,0004 in)
8. Misurare:
Larghezza della sede valvola a
Non conforme alle specifiche →
Rettificare la sede della valvola.
Larghezza della sede
valvola:
Aspirazione:
0,9 ~ 1,1 mm
(0,0354 ~ 0,0433 in)
:
1,6 mm (0,0630 in)
Scarico:
0,9 ~ 1,1 mm
(0,0354 ~ 0,0433 in)
:
1,6 mm (0,0630 in)
Operazioni per la misurazione:
Applicare del blu di Prussia
(Dykem) b sulla faccia della val-
vola.
Installare la valvola nella testata.
Premere la valvola attraverso il
guidavalvola e sulla sua sede in
modo da lasciare un’impronta
chiara.
Misurare la larghezza della sede
valvola. Nei punti in cui la sede e
la faccia della valvola sono entrate
in contatto, il blu di Prussia risulta
asportato.
Se la sede della valvola è troppo
larga, troppo stretta oppure se non
è centrata, occorre rettificarla.
5. Medir:
Descentramiento (vástago de
la válvula)
Fuera del valor especificado
→ Cambiar.
NOTA:
Cuando monte una válvula nueva,
cambie siempre la guía.
Si extrae o cambia la válvula, cam-
bie siempre la junta aceite.
6. Eliminar:
Depósitos de carbón
(del frontal y el asiento de la
válvula)
7. Comprobar:
Asiento de la válvula
Picadura/desgaste
→ Rectifi-
car el frontal.
Límite de
descentramiento:
0,01 mm (0,0004 in)
8. Medir:
Anchura del asiento de la vál-
vula
a
Fuera del valor especificado
→ Rectificar el asiento de la
válvula.
Anchura del asiento de
la válvula:
Admisión:
0,9 ~ 1,1 mm
(0,0354 ~ 0,0433 in)
:
1,6 mm (0,0630 in)
Escape:
0,9 ~ 1,1 mm
(0,0354 ~ 0,0433 in)
:
1,6 mm (0,0630 in)
Procedimiento de medición:
Aplique tinte azul de mecánica
(Dykem)
b al frontal de la vál-
vula.
Monte la válvula en la culata.
Presione la válvula por la guía y
en el asiento para efectuar un
trazado claro.
Mida la anchura del asiento de
válvula. Donde el asiento y el
frontal de la válvula se tocan se
debe haber eliminado el tinte.
Si el asiento de la válvula es
demasiado ancho, demasiado
estrecho o no está centrado, se
debe rectificar.
VENTILE UND VENTILFEDERN
VALVOLE E MOLLE VALVOLE
VÁLVULAS Y MUELLES DE VÁLVULAS

4 - 99
ENGVALVES AND VALVE SPRINGS
9. Lap:
Valve face
Valve seat
NOTE:After refacing the valve seat or
replacing the valve and valve guide,
the valve seat and valve face should
be lapped.
Lapping steps:
Apply a coarse lapping com-
pound to the valve face.
CAUTION:
Do not let the compound enter
the gap between the valve stem
and the guide.
Apply molybdenum disulfide oil
to the valve stem.
Install the valve into the cylinder
head.
Turn the valve until the valve
face and valve seat are evenly
polished, then clean off all of
the compound.
NOTE:For best lapping results, lightly tap
the valve seat while rotating the
valve back and forth between
your hands.
Apply a fine lapping compound
to the valve face and repeat the
above steps.
NOTE:After every lapping operation be
sure to clean off all of the com-
pound from the valve face and
valve seat.
Apply Mechanic’s blueing dye
(Dykem) to the valve face.
Install the valve into the cylinder
head.
Press the valve through the
valve guide and onto the valve
seat to make a clear pattern.
Measure the valve seat width
again. If the valve seat width is
out of specification, reface and
relap the valve seat.
9. Roder:
Portée de soupape
Siège de soupape
N.B.:
Après rectification du siège de soupape
ou remplacement de la soupape et du
guide de soupape, le siège et la portée de
soupape doivent être rodés.
Etapes du rodage:
Appliquer une pâte à roder gros-
sière sur la portée de soupape.
ATTENTION:
Ne pas laisser la pâte pénétrer
entre la queue et le guide de sou-
pape.
Appliquer de l’huile au bisulfure
de molybdène sur la queue de sou-
pape.
Reposer la soupape dans la culasse.
Tourner la soupape jusqu’à ce que
la portée de soupape et le siège de
soupape soient uniformément
polis, puis éliminer toute trace de
pâte.
N.B.:
Pour obtenir de meilleurs résultats de
rodage, tapoter légèrement sur le
siège de soupape tout en faisant tour-
ner la soupape entre les mains avec
un mouvement de va-et-vient.
Appliquer une pâte à roder fine sur
la portée de soupape et répéter les
opérations ci-dessus.
N.B.:
Veiller à éliminer toute trace de pâte
de la portée et du siège de soupape
après chaque opération de rodage.
Appliquer du bleu de mécanicien
(Dykem) sur la portée de soupape.
Reposer la soupape dans la culasse.
Enfoncer la soupape dans le guide
et l’appuyer contre le siège de sou-
pape pour laisser une empreinte
nette.
Mesurer à nouveau la largeur du
siège de soupape. Si la largeur du
siège de soupape n’est pas con-
forme aux spécifications, rectifier
et roder à nouveau le siège de sou-
pape.
SOUPAPES ET RESSORTS DE SOUPAPES
