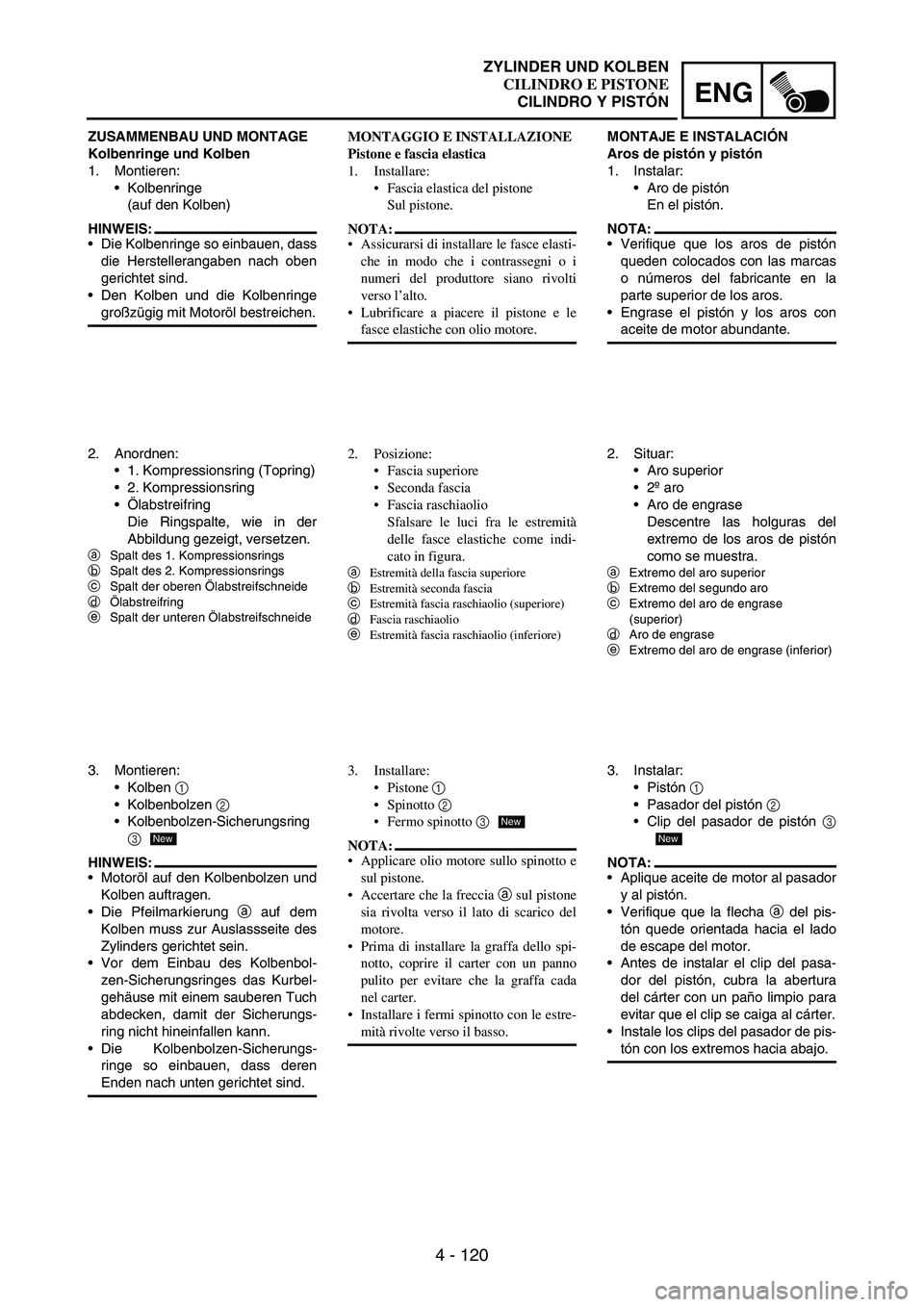

Page 461 of 900

4 - 120
ENG
ZUSAMMENBAU UND MONTAGE
Kolbenringe und Kolben
1. Montieren:
Kolbenringe
(auf den Kolben)
HINWEIS:
Die Kolbenringe so einbauen, dass
die Herstellerangaben nach oben
gerichtet sind.
Den Kolben und die Kolbenringe
großzügig mit Motoröl bestreichen.
2. Anordnen:
1. Kompressionsring (Topring)
2. Kompressionsring
Ölabstreifring
Die Ringspalte, wie in der
Abbildung gezeigt, versetzen.
aSpalt des 1. Kompressionsrings
bSpalt des 2. Kompressionsrings
cSpalt der oberen Ölabstreifschneide
dÖlabstreifring
eSpalt der unteren Ölabstreifschneide
3. Montieren:
Kolben
1
Kolbenbolzen
2
Kolbenbolzen-Sicherungsring
3
HINWEIS:
Motoröl auf den Kolbenbolzen und
Kolben auftragen.
Die Pfeilmarkierung
a auf dem
Kolben muss zur Auslassseite des
Zylinders gerichtet sein.
Vor dem Einbau des Kolbenbol-
zen-Sicherungsringes das Kurbel-
gehäuse mit einem sauberen Tuch
abdecken, damit der Sicherungs-
ring nicht hineinfallen kann.
Die Kolbenbolzen-Sicherungs-
ringe so einbauen, dass deren
Enden nach unten gerichtet sind.
New
MONTAGGIO E INSTALLAZIONE
Pistone e fascia elastica
1. Installare:
Fascia elastica del pistone
Sul pistone.
NOTA:
Assicurarsi di installare le fasce elasti-
che in modo che i contrassegni o i
numeri del produttore siano rivolti
verso l’alto.
Lubrificare a piacere il pistone e le
fasce elastiche con olio motore.
2. Posizione:
Fascia superiore
Seconda fascia
Fascia raschiaolio
Sfalsare le luci fra le estremità
delle fasce elastiche come indi-
cato in figura.
a
Estremità della fascia superiore
b
Estremità seconda fascia
c
Estremità fascia raschiaolio (superiore)
d
Fascia raschiaolio
e
Estremità fascia raschiaolio (inferiore)
3. Installare:
Pistone 1
Spinotto 2
Fermo spinotto 3
NOTA:
Applicare olio motore sullo spinotto e
sul pistone.
Accertare che la freccia
a sul pistone
sia rivolta verso il lato di scarico del
motore.
Prima di installare la graffa dello spi-
notto, coprire il carter con un panno
pulito per evitare che la graffa cada
nel carter.
Installare i fermi spinotto con le estre-
mità rivolte verso il basso.
New
MONTAJE E INSTALACIÓN
Aros de pistón y pistón
1. Instalar:
Aro de pistón
En el pistón.
NOTA:
Verifique que los aros de pistón
queden colocados con las marcas
o números del fabricante en la
parte superior de los aros.
Engrase el pistón y los aros con
aceite de motor abundante.
2. Situar:
Aro superior
2º aro
Aro de engrase
Descentre las holguras del
extremo de los aros de pistón
como se muestra.
aExtremo del aro superior
bExtremo del segundo aro
cExtremo del aro de engrase
(superior)
dAro de engrase
eExtremo del aro de engrase (inferior)
3. Instalar:
Pistón
1
Pasador del pistón
2
Clip del pasador de pistón
3
NOTA:
Aplique aceite de motor al pasador
y al pistón.
Verifique que la flecha
a del pis-
tón quede orientada hacia el lado
de escape del motor.
Antes de instalar el clip del pasa-
dor del pistón, cubra la abertura
del cárter con un paño limpio para
evitar que el clip se caiga al cárter.
Instale los clips del pasador de pis-
tón con los extremos hacia abajo.
New
ZYLINDER UND KOLBEN
CILINDRO E PISTONE
CILINDRO Y PISTÓN
Page 462 of 900

4 - 121
ENGCYLINDER AND PISTON
Cylinder
1. Lubricate:
Piston
Piston ring
Cylinder
NOTE:Apply a liberal coating of engine oil.
2. Install:
Dowel pin
1
O-ring
2
NOTE:Apply the lithium soap base grease
on the O-ring.
New
3. Install:
Cylinder gasket
1
Cylinder
2
NOTE:Install the cylinder with one hand
while compressing the piston rings
with the other hand.
CAUTION:
Pass the timing chain 3
through the timing chain cavity.
Be careful not to damage the
timing chain guide 4
during
installation.
4. Install:
Bolt (cylinder)
5
T R..10 Nm (1.0 m · kg, 7.2 ft · lb)
New
Cylindre
1. Lubrifier:
Piston
Segment
Cylindre
N.B.:
Appliquer une généreuse couche d’huile
moteur.
2. Monter:
Goujon 1
Joint torique 2
N.B.:
Appliquer de la graisse à savon de
lithium sur le joint torique.
New
3. Monter:
Joint de cylindre 1
Cylindre 2
N.B.:
Monter le cylindre à l’aide d’une main,
tout en compressant les segments de
l’autre.
ATTENTION:
Faire passer la chaîne de distribu-
tion 3 dans la cavité de la chaîne de
distribution.
Veiller à ne pas endommager le
patin de chaîne de distribution 4
pendant l’installation.
4. Monter:
Boulon (cylindre) 5
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
New
CYLINDRE ET PISTON

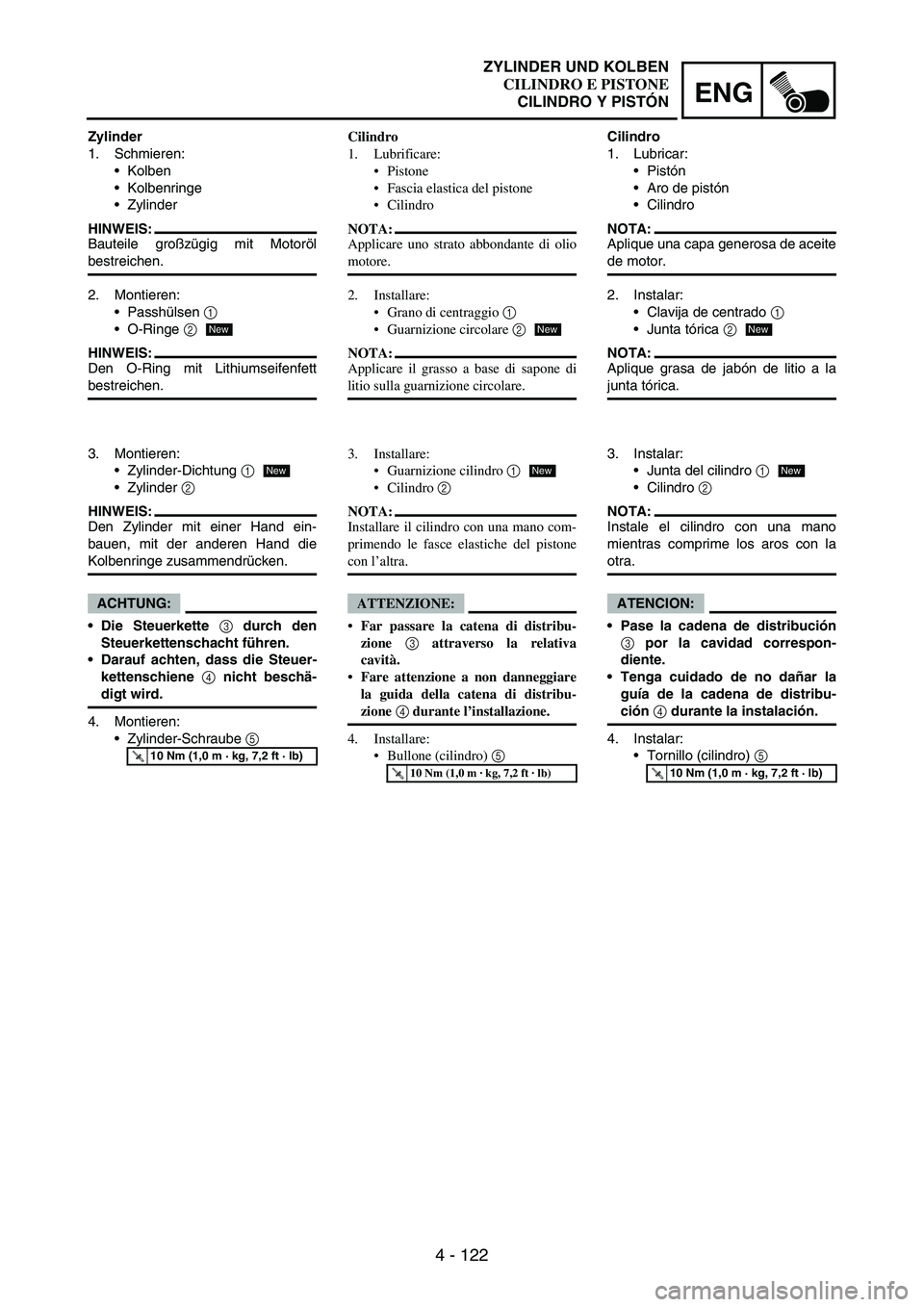

Page 463 of 900

4 - 122
ENG
Zylinder
1. Schmieren:
Kolben
Kolbenringe
Zylinder
HINWEIS:
Bauteile großzügig mit Motoröl
bestreichen.
2. Montieren:
Passhülsen
1
O-Ringe
2
HINWEIS:
Den O-Ring mit Lithiumseifenfett
bestreichen.
New
3. Montieren:
Zylinder-Dichtung
1
Zylinder
2
HINWEIS:
Den Zylinder mit einer Hand ein-
bauen, mit der anderen Hand die
Kolbenringe zusammendrücken.
ACHTUNG:
Die Steuerkette 3 durch den
Steuerkettenschacht führen.
Darauf achten, dass die Steuer-
kettenschiene 4 nicht beschä-
digt wird.
4. Montieren:
Zylinder-Schraube
5
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
New
Cilindro
1. Lubrificare:
Pistone
Fascia elastica del pistone
Cilindro
NOTA:
Applicare uno strato abbondante di olio
motore.
2. Installare:
Grano di centraggio 1
Guarnizione circolare 2
NOTA:
Applicare il grasso a base di sapone di
litio sulla guarnizione circolare.
New
3. Installare:
Guarnizione cilindro 1
Cilindro 2
NOTA:
Installare il cilindro con una mano com-
primendo le fasce elastiche del pistone
con l’altra.
ATTENZIONE:
Far passare la catena di distribu-
zione 3 attraverso la relativa
cavità.
Fare attenzione a non danneggiare
la guida della catena di distribu-
zione 4 durante l’installazione.
4. Installare:
Bullone (cilindro) 5
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
New
Cilindro
1. Lubricar:
Pistón
Aro de pistón
Cilindro
NOTA:
Aplique una capa generosa de aceite
de motor.
2. Instalar:
Clavija de centrado
1
Junta tórica
2
NOTA:
Aplique grasa de jabón de litio a la
junta tórica.
New
3. Instalar:
Junta del cilindro
1
Cilindro
2
NOTA:
Instale el cilindro con una mano
mientras comprime los aros con la
otra.
ATENCION:
Pase la cadena de distribución
3 por la cavidad correspon-
diente.
Tenga cuidado de no dañar la
guía de la cadena de distribu-
ción 4 durante la instalación.
4. Instalar:
Tornillo (cilindro)
5
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
New
ZYLINDER UND KOLBEN
CILINDRO E PISTONE
CILINDRO Y PISTÓN
Page 464 of 900

4 - 123
ENGCLUTCH
EC4A0000
CLUTCH
Extent of removal:
1 Push rod 1, 2 and push lever shaft removal
2 Push rod 1 disassembly
3 Friction plate and clutch plate removal
4 Primary driven gear removal
Extent of removal Order Part name Q’ty Remarks
CLUTCH REMOVAL
Preparation for removal Drain the engine oil. Refer to “ENGINE OIL REPLACEMENT” section in
the CHAPTER 3.
Brake pedal Refer to “ENGINE REMOVAL” section.
Clutch cable Disconnect at engine side.
1 Clutch cover 1
2 Clutch spring 5
3 Pressure plate 1
4 Push rod 1 1
5 Circlip 1
6 Washer 1
7 Bearing 1
8Ball 1
9 Push rod 2 1
1
1
2
34

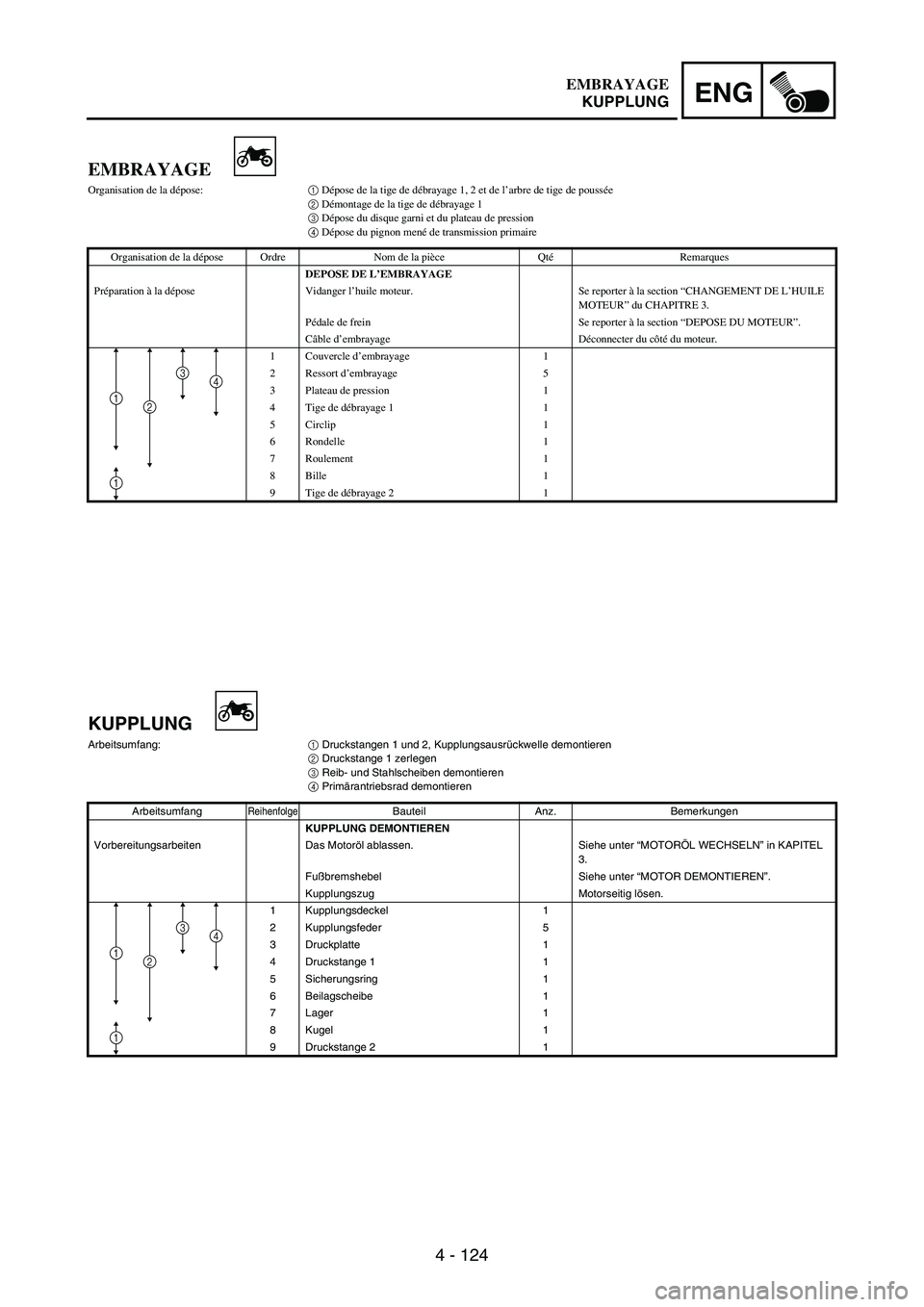

Page 465 of 900

4 - 124
ENG
EMBRAYAGE
Organisation de la dépose:1 Dépose de la tige de débrayage 1, 2 et de l’arbre de tige de poussée
2 Démontage de la tige de débrayage 1
3 Dépose du disque garni et du plateau de pression
4 Dépose du pignon mené de transmission primaire
Organisation de la dépose Ordre Nom de la pièce QtéRemarques
DEPOSE DE L’EMBRAYAGE
Préparation à la dépose Vidanger l’huile moteur. Se reporter à la section “CHANGEMENT DE L’HUILE
MOTEUR” du CHAPITRE 3.
Pédale de frein Se reporter à la section “DEPOSE DU MOTEUR”.
Câble d’embrayage Déconnecter du côté du moteur.
1 Couvercle d’embrayage 1
2 Ressort d’embrayage 5
3 Plateau de pression 1
4 Tige de débrayage 1 1
5 Circlip 1
6 Rondelle 1
7 Roulement 1
8 Bille 1
9 Tige de débrayage 2 1
1
1
2
34
KUPPLUNG
Arbeitsumfang:
1 Druckstangen 1 und 2, Kupplungsausrückwelle demontieren
2 Druckstange 1 zerlegen
3 Reib- und Stahlscheiben demontieren
4 Primärantriebsrad demontieren
Arbeitsumfang
ReihenfolgeBauteil Anz. Bemerkungen
KUPPLUNG DEMONTIEREN
Vorbereitungsarbeiten Das Motoröl ablassen. Siehe unter “MOTORÖL WECHSELN” in KAPITEL
3.
Fußbremshebel Siehe unter “MOTOR DEMONTIEREN”.
Kupplungszug Motorseitig lösen.
1 Kupplungsdeckel 1
2 Kupplungsfeder 5
3 Druckplatte 1
4 Druckstange 1 1
5 Sicherungsring 1
6 Beilagscheibe 1
7 Lager 1
8 Kugel 1
9 Druckstange 2 1
1
1
2
34
EMBRAYAGE
KUPPLUNG

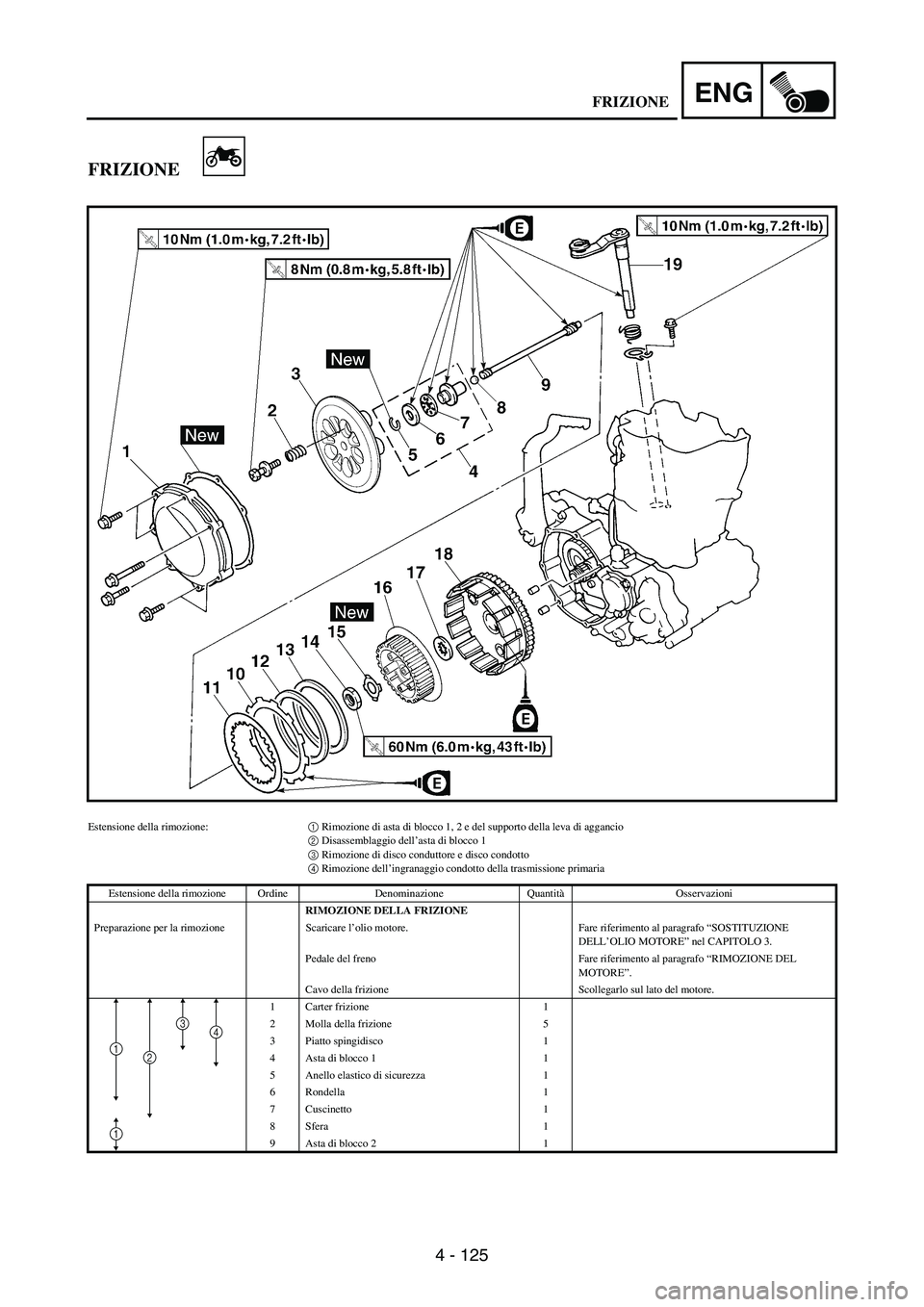

Page 466 of 900

4 - 125
ENG
FRIZIONE
Estensione della rimozione:1 Rimozione di asta di blocco 1, 2 e del supporto della leva di aggancio
2 Disassemblaggio dell’asta di blocco 1
3 Rimozione di disco conduttore e disco condotto
4 Rimozione dell’ingranaggio condotto della trasmissione primaria
Estensione della rimozione Ordine Denominazione QuantitàOsservazioni
RIMOZIONE DELLA FRIZIONE
Preparazione per la rimozione Scaricare l’olio motore. Fare riferimento al paragrafo “SOSTITUZIONE
DELL’OLIO MOTORE” nel CAPITOLO 3.
Pedale del freno Fare riferimento al paragrafo “RIMOZIONE DEL
MOTORE”.
Cavo della frizione Scollegarlo sul lato del motore.
1 Carter frizione 1
2 Molla della frizione 5
3 Piatto spingidisco 1
4 Asta di blocco 1 1
5 Anello elastico di sicurezza 1
6 Rondella 1
7Cuscinetto 1
8 Sfera 1
9 Asta di blocco 2 1
1
1
2
34
FRIZIONE

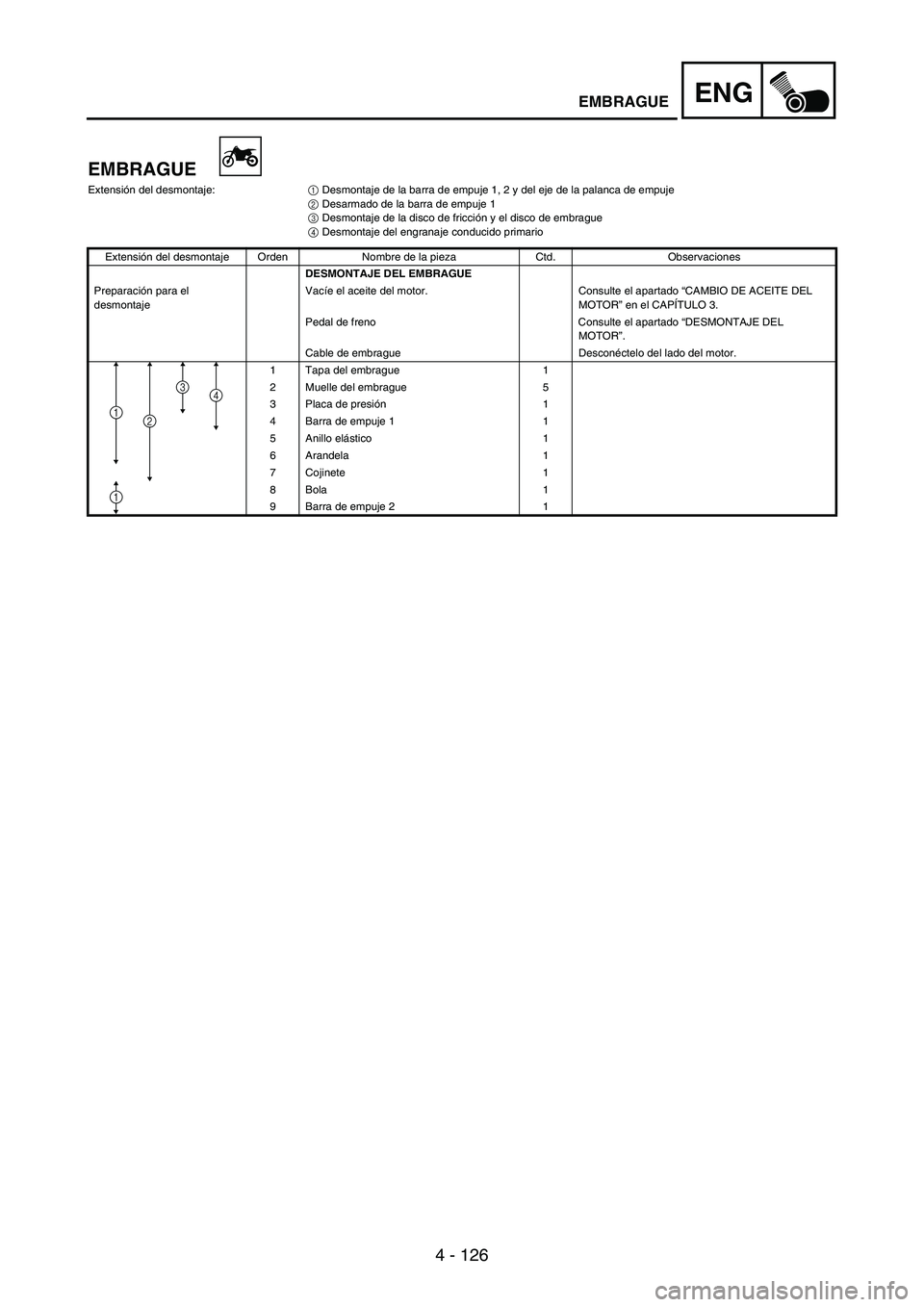

Page 467 of 900

4 - 126
ENG
EMBRAGUE
Extensión del desmontaje:
1 Desmontaje de la barra de empuje 1, 2 y del eje de la palanca de empuje
2 Desarmado de la barra de empuje 1
3 Desmontaje de la disco de fricción y el disco de embrague
4 Desmontaje del engranaje conducido primario
Extensión del desmontaje Orden Nombre de la pieza Ctd. Observaciones
DESMONTAJE DEL EMBRAGUE
Preparación para el
desmontajeVacíe el aceite del motor. Consulte el apartado “CAMBIO DE ACEITE DEL
MOTOR” en el CAPÍTULO 3.
Pedal de freno Consulte el apartado “DESMONTAJE DEL
MOTOR”.
Cable de embrague Desconéctelo del lado del motor.
1 Tapa del embrague 1
2 Muelle del embrague 5
3 Placa de presión1
4 Barra de empuje 1 1
5 Anillo elástico 1
6 Arandela 1
7 Cojinete 1
8Bola 1
9 Barra de empuje 2 1
1
1
2
34
EMBRAGUE

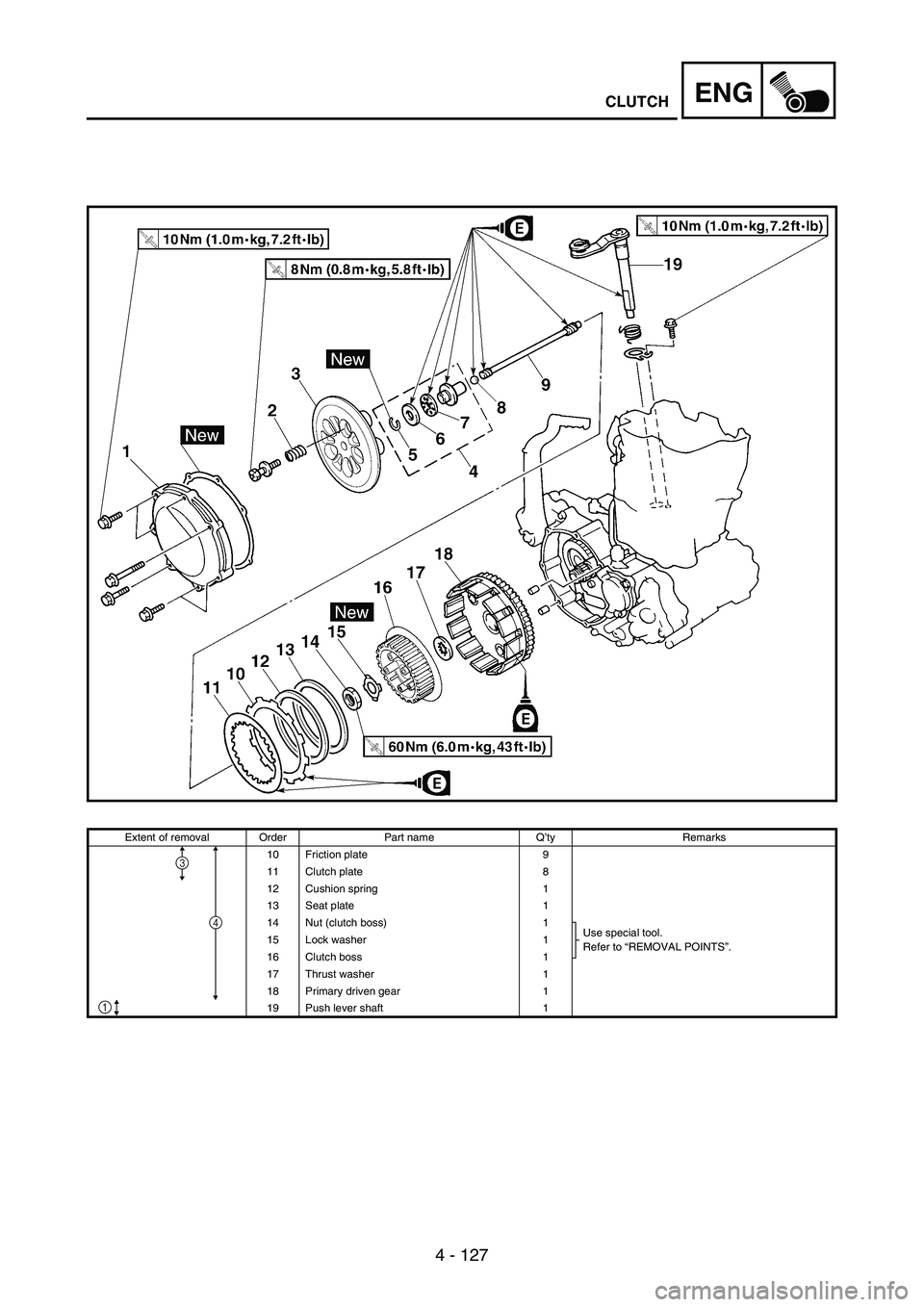

Page 468 of 900

4 - 127
ENGCLUTCH
Extent of removal Order Part name Q’ty Remarks
10 Friction plate 9
11 Clutch plate 8
12 Cushion spring 1
13 Seat plate 1
14 Nut (clutch boss) 1
Use special tool.
Refer to “REMOVAL POINTS”. 15 Lock washer 1
16 Clutch boss 1
17 Thrust washer 1
18 Primary driven gear 1
19 Push lever shaft 1
3
4
1

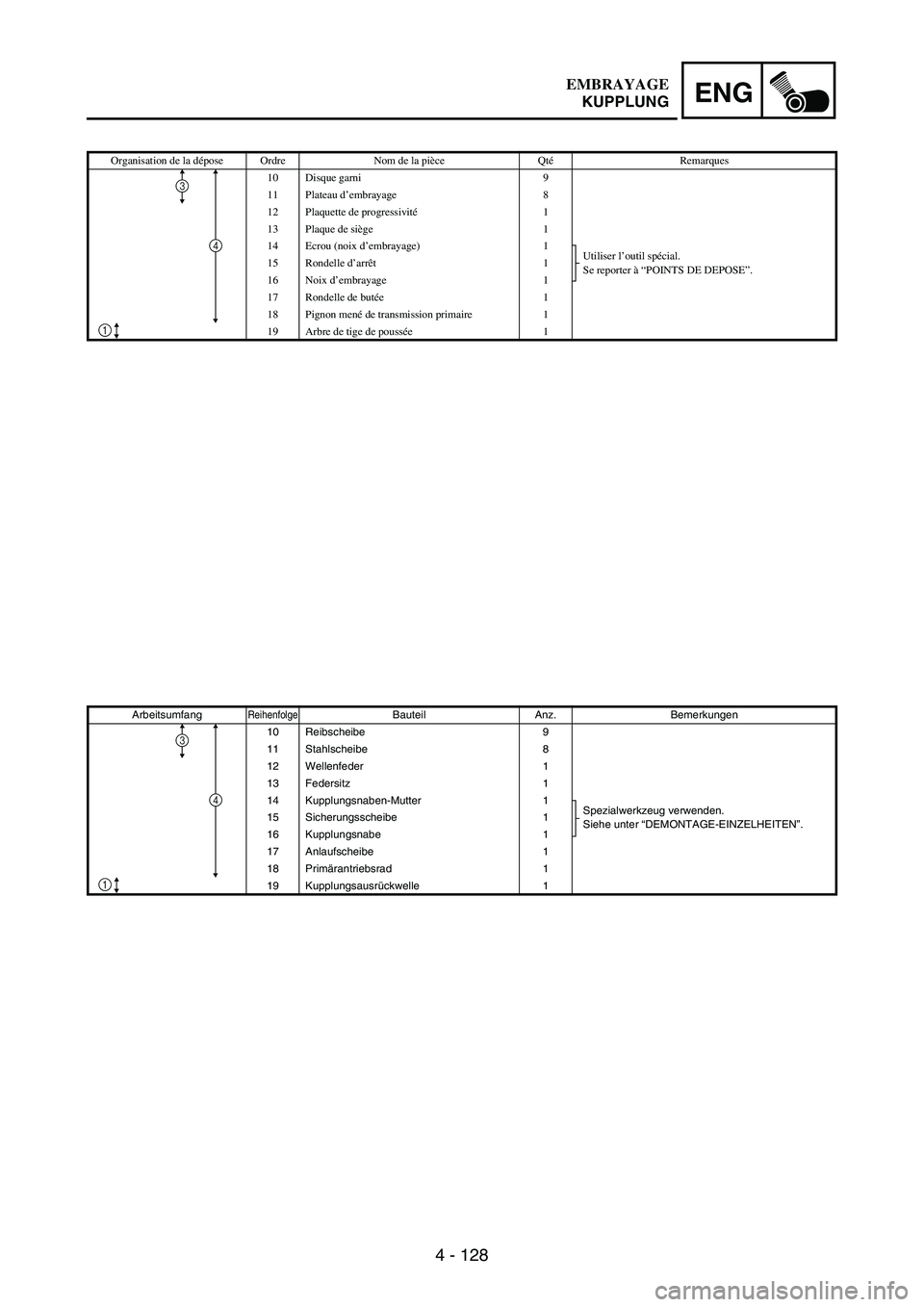

Page 469 of 900

4 - 128
ENG
Organisation de la dépose Ordre Nom de la pièce QtéRemarques
10 Disque garni 9
11 Plateau d’embrayage 8
12 Plaquette de progressivité1
13 Plaque de siège 1
14 Ecrou (noix d’embrayage) 1
Utiliser l’outil spécial.
Se reporter à “POINTS DE DEPOSE”. 15 Rondelle d’arrêt1
16 Noix d’embrayage 1
17 Rondelle de butée1
18 Pignon mené de transmission primaire 1
19 Arbre de tige de poussée1
3
4
1
ArbeitsumfangReihenfolgeBauteil Anz. Bemerkungen
10 Reibscheibe 9
11 Stahlscheibe 8
12 Wellenfeder 1
13 Federsitz 1
14 Kupplungsnaben-Mutter 1
Spezialwerkzeug verwenden.
Siehe unter “DEMONTAGE-EINZELHEITEN”. 15 Sicherungsscheibe 1
16 Kupplungsnabe 1
17 Anlaufscheibe 1
18 Primärantriebsrad 1
19 Kupplungsausrückwelle 1
3
4
1
EMBRAYAGE
KUPPLUNG
Page 470 of 900

4 - 129
ENG

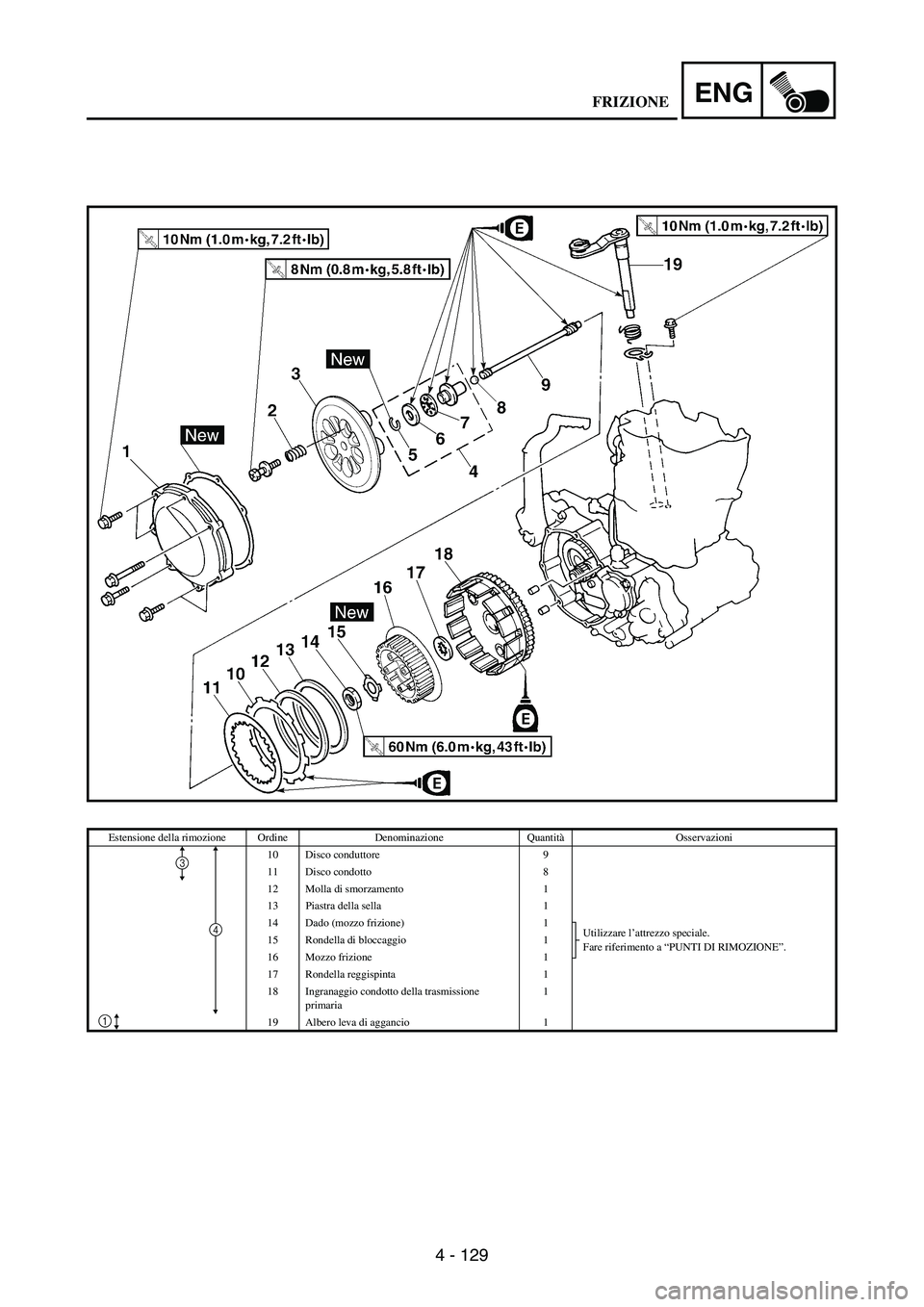

Estensione della rimozione Ordine Denominazione QuantitàOsservazioni
10 Disco conduttore 9
11 Disco condotto 8
12 Molla di smorzamento 1
13 Piastra della sella 1
14 Dado (mozzo frizione) 1
Utilizzare l’attrezzo speciale.
Fare riferimento a “PUNTI DI RIMOZIONE”. 15 Rondella di bloccaggio 1
16 Mozzo frizione 1
17 Rondella reggispinta 1
18 Ingranaggio condotto della trasmissione
primaria1
19 Albero leva di aggancio 1
3
4
1
FRIZIONE
