1 - 46
GEN
INFO
Tageskilometerzähler A (TRIP A)
und Timer zurückstellen
1. Sicherstellen, dass der Timer
nicht in Betrieb ist. Ist der Timer
in Betrieb, kann dieser durch
gleichzeitiges Drücken der Tas-
ten “SLCT1” und “SLCT2”
gestoppt werden.
2. Den Timer zurückstellen, indem
die Taste “RST” mindestens 2
Sekunden lang gedrückt wird.
HINWEIS:
Nach der Rückstellung stehen
Timer und Tageskilometerzähler
bereit.
Ein automatischer Start stellt den
Timer in gleicher Weise bereit. Ein
manueller Startversuch stellt den
Timer ebenfalls in gleicher Weise
bereit.
Tageskilometerzähleranzeige A
(TRIP A) ändern
1. Die Kilometeranzeige durch Drü-
cken der Taste “SLCT1” (Plus)
oder der Taste “SLCT2” (Minus)
verändern. Wird die Taste länger
gedrückt, laufen die Ziffern
schneller ab.
HINWEIS:
Eine Änderung kann vorgenommen
werden, ob der Timer in Betrieb ist
oder nicht.Azzeramento del contachilometri par-
ziale A (TRIP A) e del timer
1. Controllare che il timer non sia in
funzione. Se il timer è in funzione,
arrestarlo premendo contemporane-
amente il pulsante “SLCT1” e il
pulsante “SLCT2”.
2. Azzerare tutti i dati misurati pre-
mendo il pulsante “RST” per 2
secondi o più.
NOTA:
L’azzeramento ripristinerà il display
del timer e della distanza percorsa,
mettendo in standby il conteggio.
Anche il tentativo di avvio automatico
metterà in standby il conteggio, così
come il tentativo di avvio manuale.
Correzione del contachilometri
parziale A (TRIP A)
1. Modificare il display della distanza
percorsa premendo il pulsante
“SLCT1” (più) o il pulsante
“SLCT2” (meno). Una pressione
prolungata del pulsante farà aumen-
tare velocemente i valori modificati.
NOTA:
È possibile apportare le modifiche in
qualsiasi momento quando il conteggio
del timer è o non è in funzione.Puesta a cero del cuentakilómetros
parcial A (TRIP A) y el cronómetro
1. Compruebe que el cronómetro
no esté funcionando. Si el cronó-
metro está funcionando, párelo
pulsando el botón “SLCT1” y el
botón “SLCT2” al mismo tiempo.
2. Ponga a cero todos los datos
medidos pulsando el botón
“RST” durante 2 segundos o
más.
NOTA:
Con esta operación se pone a cero
la indicación del cronómetro, la
indicación de distancia recorrida, y
el cronómetro queda en espera.
Si se selecciona la puesta en mar-
cha automática, el cronómetro
queda en espera. Igualmente, si
se selecciona la puesta en marcha
manual, el cronómetro queda en
espera.
Corrección del cuentakilómetros par-
cial A (TRIP A)
1. Cambie la indicación de distan-
cia recorrida pulsando el botón
“SLCT1” (más) o el botón
“SLCT2” (menos). Si mantiene
pulsado el botón la indicación
cambia rápidamente.
NOTA:
El cambio se puede efectuar en cual-
quier momento tanto si el cronóme-
tro está funcionando como si no lo
está.
MULTIFUNKTIONSANZEIGE
DISPLAY MULTIFUNZIONE
VISOR MULTIFUNCIÓN

1 - 47
GEN
INFO
MULTI-FUNCTION DISPLAY
FUNCTION DIAGRAM
NOTE:The following diagram illustrates the multi-function display regarding the direction and operation condition involved in each
of its functions.
A short push on the button changes the opera-
tion in the arrowed direction.
A short push on the button changes the opera-
tion in both arrowed directions.
A long push on the button changes the opera-
tion in the arrowed direction.
A long push on the button changes the opera-
tion in both arrowed directions.Meter function
Function that can be performed whether the
time is or is not in operation.
Extent to which the meter can operate
2Clock
3Tripmeter4Speedometer
(for U.K.)
ODO
→ TRIP A
→ TRIP B
→ ODOMPH
→ km/h
→ MPH
6Putting measurement on
standby
7Manual start8Auto start
9Measurement starts as the
machine moves
0Timer in operation
AReset
TRIP ABCorrect
TRIP ACTimer not in
operation
BCorrect
TRIP ADReset
TRIP A &
timer
1BASIC MODE
5RACE MODE

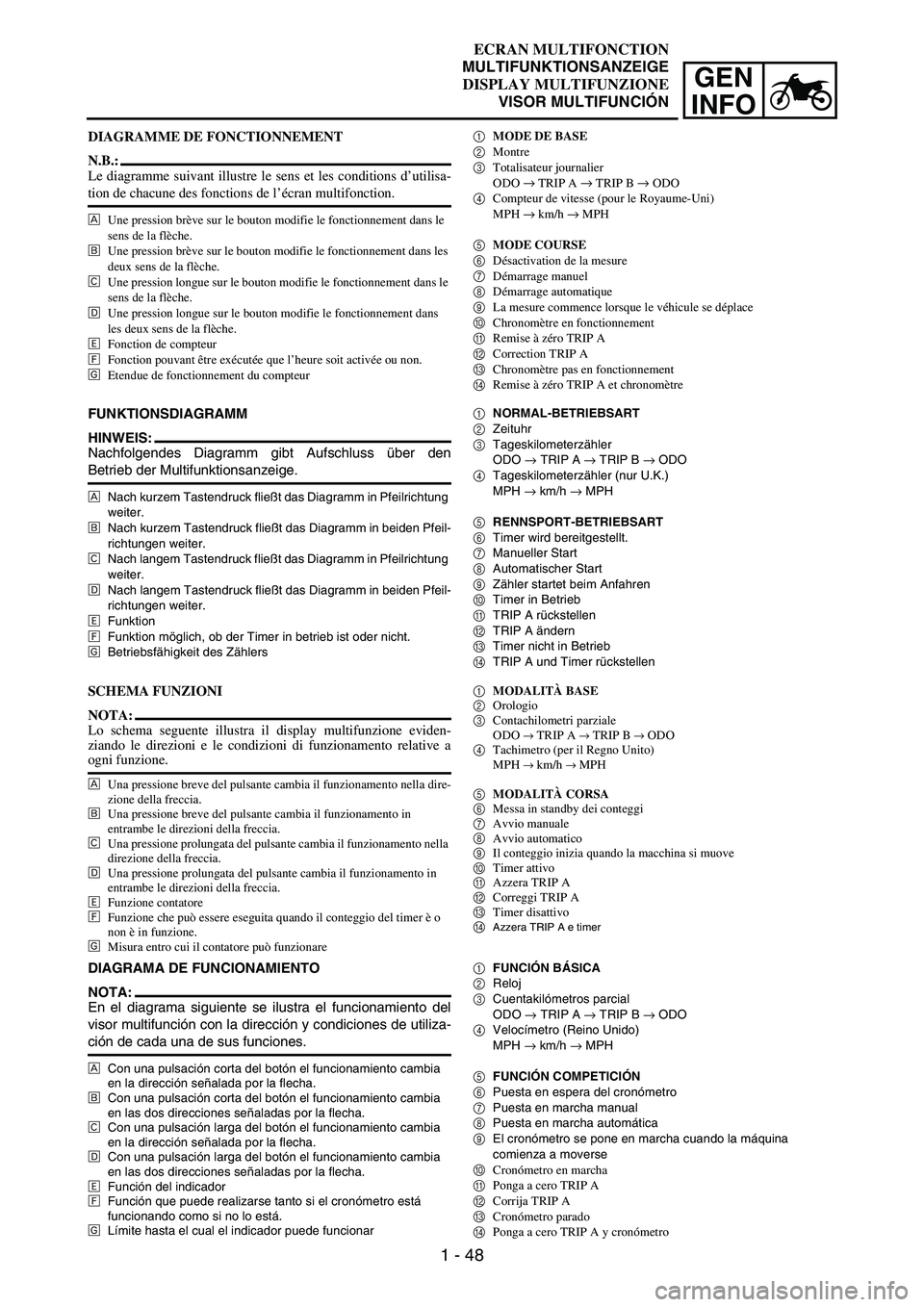

1 - 48
GEN
INFO
DIAGRAMME DE FONCTIONNEMENT
N.B.:
Le diagramme suivant illustre le sens et les conditions d’utilisa-
tion de chacune des fonctions de l’écran multifonction.
È
Une pression brève sur le bouton modifie le fonctionnement dans le
sens de la flèche.
É
Une pression brève sur le bouton modifie le fonctionnement dans les
deux sens de la flèche.
Ê
Une pression longue sur le bouton modifie le fonctionnement dans le
sens de la flèche.
Ë
Une pression longue sur le bouton modifie le fonctionnement dans
les deux sens de la flèche.
Ì
Fonction de compteur
Í
Fonction pouvant être exécutée que l’heure soit activée ou non.
Î
Etendue de fonctionnement du compteur1
MODE DE BASE
2
Montre
3
Totalisateur journalier
ODO →
TRIP A →
TRIP B →
ODO
4
Compteur de vitesse (pour le Royaume-Uni)
MPH →
km/h →
MPH
5
MODE COURSE
6
Désactivation de la mesure
7
Démarrage manuel
8
Démarrage automatique
9
La mesure commence lorsque le véhicule se déplace
0
Chronomètre en fonctionnement
A
Remise à zéro TRIP A
B
Correction TRIP A
C
Chronomètre pas en fonctionnement
D
Remise à zéro TRIP A et chronomètre
FUNKTIONSDIAGRAMM
HINWEIS:
Nachfolgendes Diagramm gibt Aufschluss über den
Betrieb der Multifunktionsanzeige.
ÈNach kurzem Tastendruck fließt das Diagramm in Pfeilrichtung
weiter.
ÉNach kurzem Tastendruck fließt das Diagramm in beiden Pfeil-
richtungen weiter.
ÊNach langem Tastendruck fließt das Diagramm in Pfeilrichtung
weiter.
ËNach langem Tastendruck fließt das Diagramm in beiden Pfeil-
richtungen weiter.
ÌFunktion
ÍFunktion möglich, ob der Timer in betrieb ist oder nicht.
ÎBetriebsfähigkeit des Zählers1NORMAL-BETRIEBSART
2Zeituhr
3Tageskilometerzähler
ODO
→ TRIP A
→ TRIP B
→ ODO
4Tageskilometerzähler (nur U.K.)
MPH
→ km/h
→ MPH
5RENNSPORT-BETRIEBSART
6Timer wird bereitgestellt.
7Manueller Start
8Automatischer Start
9Zähler startet beim Anfahren
0Timer in Betrieb
ATRIP A rückstellen
BTRIP A ändern
CTimer nicht in Betrieb
DTRIP A und Timer rückstellen
SCHEMA FUNZIONI
NOTA:
Lo schema seguente illustra il display multifunzione eviden-
ziando le direzioni e le condizioni di funzionamento relative a
ogni funzione.
È
Una pressione breve del pulsante cambia il funzionamento nella dire-
zione della freccia.
É
Una pressione breve del pulsante cambia il funzionamento in
entrambe le direzioni della freccia.
Ê
Una pressione prolungata del pulsante cambia il funzionamento nella
direzione della freccia.
Ë
Una pressione prolungata del pulsante cambia il funzionamento in
entrambe le direzioni della freccia.
Ì
Funzione contatore
Í
Funzione che può essere eseguita quando il conteggio del timer è o
non è in funzione.
Î
Misura entro cui il contatore può funzionare1
MODALITÀ BASE
2
Orologio
3
Contachilometri parziale
ODO
→ TRIP A
→ TRIP B
→ ODO
4
Tachimetro (per il Regno Unito)
MPH
→ km/h → MPH
5
MODALITÀ CORSA
6
Messa in standby dei conteggi
7
Avvio manuale
8
Avvio automatico
9
Il conteggio inizia quando la macchina si muove
0
Timer attivo
A
Azzera TRIP A
B
Correggi TRIP A
C
Timer disattivo
D
Azzera TRIP A e timer
DIAGRAMA DE FUNCIONAMIENTO
NOTA:
En el diagrama siguiente se ilustra el funcionamiento del
visor multifunción con la dirección y condiciones de utiliza-
ción de cada una de sus funciones.
ÈCon una pulsación corta del botón el funcionamiento cambia
en la dirección señalada por la flecha.
ÉCon una pulsación corta del botón el funcionamiento cambia
en las dos direcciones señaladas por la flecha.
ÊCon una pulsación larga del botón el funcionamiento cambia
en la dirección señalada por la flecha.
ËCon una pulsación larga del botón el funcionamiento cambia
en las dos direcciones señaladas por la flecha.
ÌFunción del indicador
ÍFunción que puede realizarse tanto si el cronómetro está
funcionando como si no lo está.
ÎLímite hasta el cual el indicador puede funcionar1FUNCIÓN BÁSICA
2Reloj
3Cuentakilómetros parcial
ODO
→ TRIP A
→ TRIP B
→ ODO
4Velocímetro (Reino Unido)
MPH
→ km/h
→ MPH
5FUNCIÓN COMPETICIÓN
6Puesta en espera del cronómetro
7Puesta en marcha manual
8Puesta en marcha automática
9El cronómetro se pone en marcha cuando la máquina
comienza a moverse
0
Cronómetro en marcha
A
Ponga a cero TRIP A
B
Corrija TRIP A
C
Cronómetro parado
D
Ponga a cero TRIP A y cronómetro
ECRAN MULTIFONCTION
MULTIFUNKTIONSANZEIGE
DISPLAY MULTIFUNZIONE
VISOR MULTIFUNCIÓN

1 - 49
GEN
INFO
FUEL
Always use the recommended fuel
as stated below. Also, be sure to use
new gasoline the day of a race.
CAUTION:
Use only unleaded gasoline. The
use of leaded gasoline will cause
severe damage to the engine inter-
nal parts such as valves, piston
rings, and exhaust system, etc.
NOTE:If knocking or pinging occurs, use a
different brand of gasoline or higher
octane grade.
WARNING
For refueling, be sure to stop the
engine and use enough care not
to spill any fuel. Also be sure to
avoid refueling close to a fire.
Refuel after the engine, exhaust
pipe, etc. have cooled off.
Recommended fuel:
Premium unleaded
gasoline only with a
research octane
number of 95 or
higher.
CARBURANT
Toujours utiliser le carburant recom-
mandé, comme indiqué ci-après. Le jour
de la course, toujours utiliser de
l’essence fraîche.
ATTENTION:
Utiliser exclusivement de l’essence
sans plomb. L’utilisation d’essence
avec plomb endommagera gravement
les pièces internes du moteur telles
que soupapes, segments de piston, sys-
tème d’échappement, etc.
N.B.:
En cas de cognement ou de cliquetis, uti-
liser une autre marque d’essence ou une
essence d’un indice d’octane supérieur.
AVERTISSEMENT
Au moment de faire le plein, ne pas
oublier de couper le moteur. Procé-
der avec soin pour ne pas renverser
d’essence. Eviter de faire le plein à
proximité d’un feu.
Faire le plein lorsque le moteur, le
tube d’échappement, etc. sont
refroidis.
Carburant recommandé:
Essence super sans
plomb avec indice
d’octane de recherche
égal ou supérieur à 95.
FUEL
CARBURANT

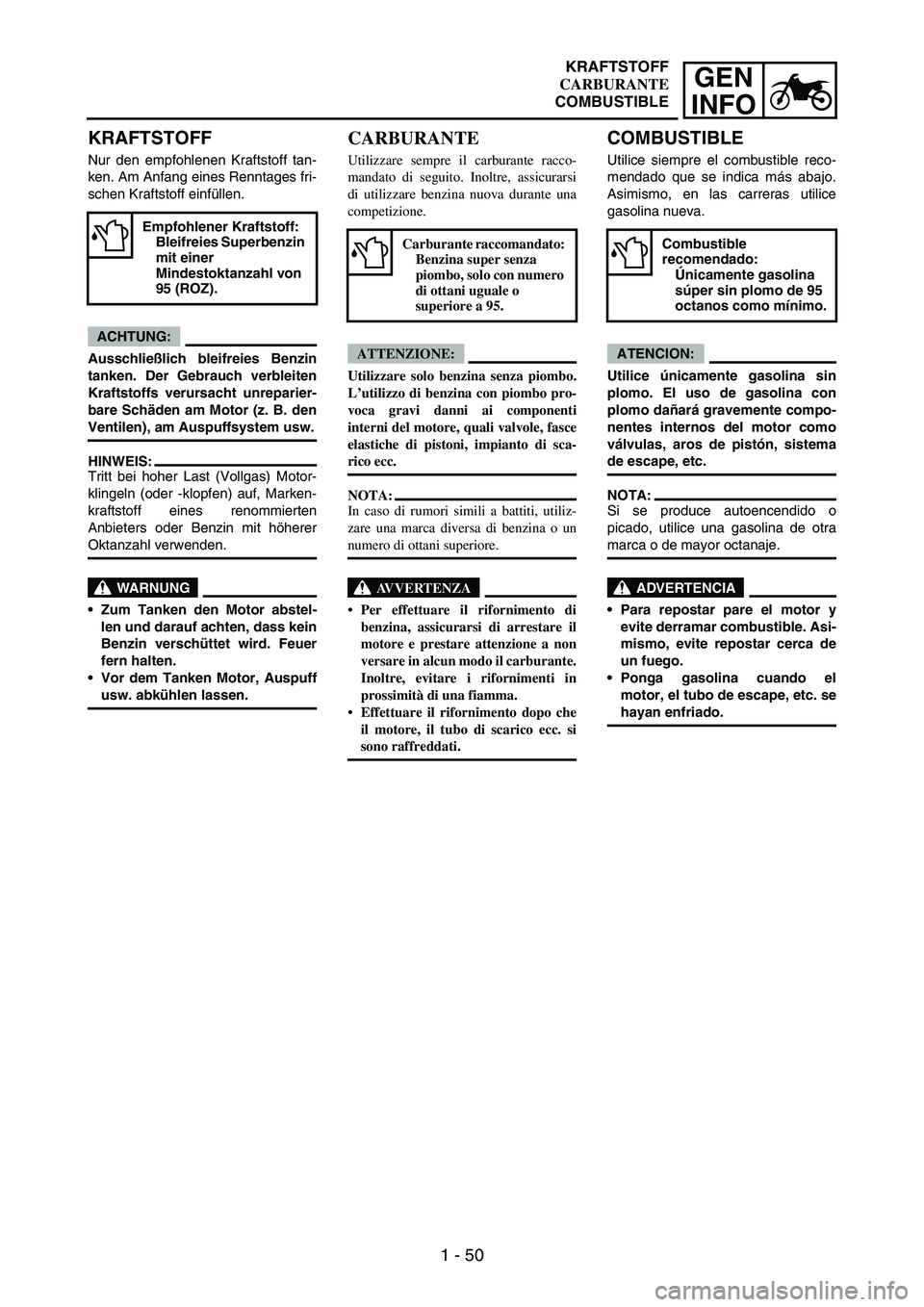

1 - 50
GEN
INFO
KRAFTSTOFF
Nur den empfohlenen Kraftstoff tan-
ken. Am Anfang eines Renntages fri-
schen Kraftstoff einfüllen.
ACHTUNG:
Ausschließlich bleifreies Benzin
tanken. Der Gebrauch verbleiten
Kraftstoffs verursacht unreparier-
bare Schäden am Motor (z. B. den
Ventilen), am Auspuffsystem usw.
HINWEIS:
Tritt bei hoher Last (Vollgas) Motor-
klingeln (oder -klopfen) auf, Marken-
kraftstoff eines renommierten
Anbieters oder Benzin mit höherer
Oktanzahl verwenden.
WARNUNG
Zum Tanken den Motor abstel-
len und darauf achten, dass kein
Benzin verschüttet wird. Feuer
fern halten.
Vor dem Tanken Motor, Auspuff
usw. abkühlen lassen.
Empfohlener Kraftstoff:
Bleifreies Superbenzin
mit einer
Mindestoktanzahl von
95 (ROZ).
CARBURANTE
Utilizzare sempre il carburante racco-
mandato di seguito. Inoltre, assicurarsi
di utilizzare benzina nuova durante una
competizione.
ATTENZIONE:
Utilizzare solo benzina senza piombo.
L’utilizzo di benzina con piombo pro-
voca gravi danni ai componenti
interni del motore, quali valvole, fasce
elastiche di pistoni, impianto di sca-
rico ecc.
NOTA:
In caso di rumori simili a battiti, utiliz-
zare una marca diversa di benzina o un
numero di ottani superiore.
AVVERTENZA
Per effettuare il rifornimento di
benzina, assicurarsi di arrestare il
motore e prestare attenzione a non
versare in alcun modo il carburante.
Inoltre, evitare i rifornimenti in
prossimità di una fiamma.
Effettuare il rifornimento dopo che
il motore, il tubo di scarico ecc. si
sono raffreddati.
Carburante raccomandato:
Benzina super senza
piombo, solo con numero
di ottani uguale o
superiore a 95.
COMBUSTIBLE
Utilice siempre el combustible reco-
mendado que se indica más abajo.
Asimismo, en las carreras utilice
gasolina nueva.
ATENCION:
Utilice únicamente gasolina sin
plomo. El uso de gasolina con
plomo dañará gravemente compo-
nentes internos del motor como
válvulas, aros de pistón, sistema
de escape, etc.
NOTA:
Si se produce autoencendido o
picado, utilice una gasolina de otra
marca o de mayor octanaje.
ADVERTENCIA
Para repostar pare el motor y
evite derramar combustible. Asi-
mismo, evite repostar cerca de
un fuego.
Ponga gasolina cuando el
motor, el tubo de escape, etc. se
hayan enfriado.
Combustible
recomendado:
Únicamente gasolina
súper sin plomo de 95
octanos como mínimo.
KRAFTSTOFF
CARBURANTE
COMBUSTIBLE

1 - 51
GEN
INFO
STARTING AND
BREAK-IN
WARNING
Never start or run the engine in a
closed area. The exhaust fumes
are poisonous; they can cause
loss of consciousness and death
in a very short time. Always oper-
ate the machine in a well-venti-
lated area.
CAUTION:
The carburetor on this machine
has a built-in accelerator pump.
Therefore, when starting the
engine, do not operate the throt-
tle or the spark plug will foul.
Unlike a two-stroke engine, this
engine cannot be kick started
when the throttle is open
because the kickstarter may
kick back. Also, if the throttle is
open the air/fuel mixture may be
too lean for the engine to start.
Before starting the machine,
perform the checks in the pre-
operation check list.
AIR FILTER MAINTENANCE
According to “AIR FILTER CLEAN-
ING” section in the CHAPTER 3,
apply the foam-air-filter oil or its
equivalent to the element. (Excess
oil in the element may adversely
affect engine starting.)
STARTING A COLD ENGINE
NOTE:This model is equipped with an igni-
tion circuit cut-off system. The
engine can be started under the fol-
lowing conditions.
When the transmission is in neu-
tral.
When the clutch is disengaged
with the transmission in any posi-
tion. However, it is recommended
to shift into neutral before starting
the engine.
MISE EN MARCHE ET
RODAGE
AVERTISSEMENT
Ne jamais démarrer ou faire tourner
le moteur dans un endroit clos. Les
gaz d’échappement sont nocifs et peu-
vent entraîner très rapidement un éva-
nouissement, voire la mort. Toujours
faire tourner le moteur dans un
endroit bien ventilé.
ATTENTION:
Le carburateur de cette moto est
équipé d’une pompe de reprise inté-
grée. Par conséquent, on ne donnera
pas de gaz en démarrant le moteur
sous peine de noyer la bougie.
A la différence d’un moteur deux
temps, ce moteur ne peut pas être
démarré au kick lorsque le papillon
est ouvert parce que le kick risque
de revenir brutalement. De même, si
le papillon est ouvert, le mélange
air/carburant risque d’être trop
pauvre pour permettre le démar-
rage du moteur.
Avant de mettre le moteur en mar-
che, effectuer les contrôles repris
dans la liste “Contrôles et entretiens
avant utilisation”.
MAINTENANCE DU FILTRE A AIR
Comme indiqué à la section “NET-
TOYAGE DU FILTRE A AIR” du
CHAPITRE 3, appliquer l’huile pour fil-
tre à air mousse ou une huile équivalente
sur la cartouche de filtre. (Un excès
d’huile dans la cartouche peut rendre le
démarrage du moteur plus difficile.)
MISE EN MARCHE A FROID
N.B.:
Ce modèle est équipé d’un coupe-circuit
d’allumage. Il est possible de démarrer le
moteur dans les conditions suivantes.
Lorsque la boîte de vitesses est au
point mort.
En débrayant, dans n’importe quelle
position de la boîte de vitesses. Il est
toutefois recommandé de revenir au
point mort avant de démarrer le
moteur.
STARTING AND BREAK-IN
MISE EN MARCHE ET RODAGE

1 - 52
GEN
INFO

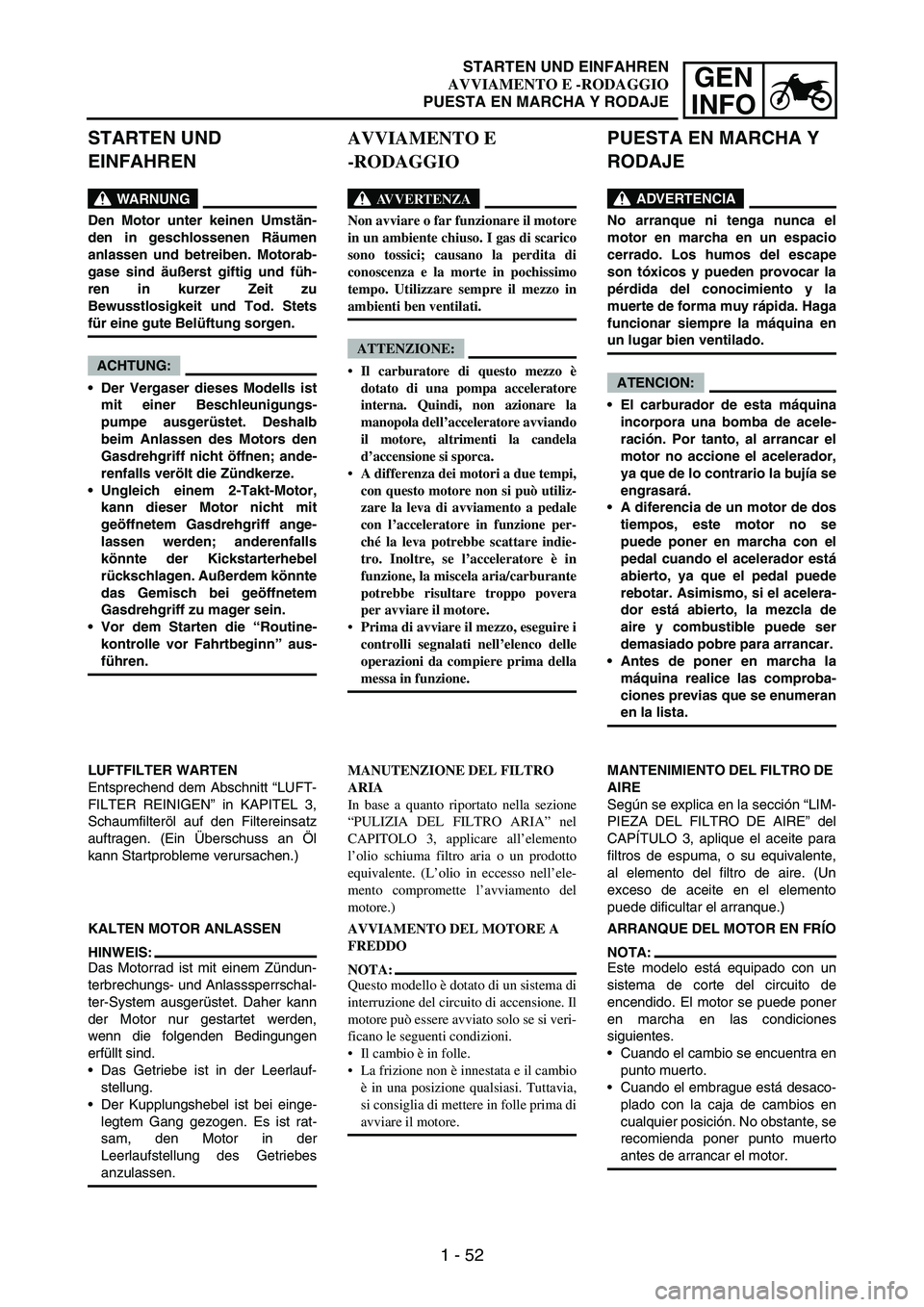

STARTEN UND
EINFAHREN
WARNUNG
Den Motor unter keinen Umstän-
den in geschlossenen Räumen
anlassen und betreiben. Motorab-
gase sind äußerst giftig und füh-
ren in kurzer Zeit zu
Bewusstlosigkeit und Tod. Stets
für eine gute Belüftung sorgen.
ACHTUNG:
Der Vergaser dieses Modells ist
mit einer Beschleunigungs-
pumpe ausgerüstet. Deshalb
beim Anlassen des Motors den
Gasdrehgriff nicht öffnen; ande-
renfalls verölt die Zündkerze.
Ungleich einem 2-Takt-Motor,
kann dieser Motor nicht mit
geöffnetem Gasdrehgriff ange-
lassen werden; anderenfalls
könnte der Kickstarterhebel
rückschlagen. Außerdem könnte
das Gemisch bei geöffnetem
Gasdrehgriff zu mager sein.
Vor dem Starten die “Routine-
kontrolle vor Fahrtbeginn” aus-
führen.
LUFTFILTER WARTEN
Entsprechend dem Abschnitt “LUFT-
FILTER REINIGEN” in KAPITEL 3,
Schaumfilteröl auf den Filtereinsatz
auftragen. (Ein Überschuss an Öl
kann Startprobleme verursachen.)
KALTEN MOTOR ANLASSEN
HINWEIS:
Das Motorrad ist mit einem Zündun-
terbrechungs- und Anlasssperrschal-
ter-System ausgerüstet. Daher kann
der Motor nur gestartet werden,
wenn die folgenden Bedingungen
erfüllt sind.
Das Getriebe ist in der Leerlauf-
stellung.
Der Kupplungshebel ist bei einge-
legtem Gang gezogen. Es ist rat-
sam, den Motor in der
Leerlaufstellung des Getriebes
anzulassen.
AVVIAMENTO E
-RODAGGIO
AVVERTENZA
Non avviare o far funzionare il motore
in un ambiente chiuso. I gas di scarico
sono tossici; causano la perdita di
conoscenza e la morte in pochissimo
tempo. Utilizzare sempre il mezzo in
ambienti ben ventilati.
ATTENZIONE:
Il carburatore di questo mezzo è
dotato di una pompa acceleratore
interna. Quindi, non azionare la
manopola dell’acceleratore avviando
il motore, altrimenti la candela
d’accensione si sporca.
A differenza dei motori a due tempi,
con questo motore non si può utiliz-
zare la leva di avviamento a pedale
con l’acceleratore in funzione per-
ché la leva potrebbe scattare indie-
tro. Inoltre, se l’acceleratore è in
funzione, la miscela aria/carburante
potrebbe risultare troppo povera
per avviare il motore.
Prima di avviare il mezzo, eseguire i
controlli segnalati nell’elenco delle
operazioni da compiere prima della
messa in funzione.
MANUTENZIONE DEL FILTRO
ARIA
In base a quanto riportato nella sezione
“PULIZIA DEL FILTRO ARIA” nel
CAPITOLO 3, applicare all’elemento
l’olio schiuma filtro aria o un prodotto
equivalente. (L’olio in eccesso nell’ele-
mento compromette l’avviamento del
motore.)
AVVIAMENTO DEL MOTORE A
FREDDO
NOTA:
Questo modello è dotato di un sistema di
interruzione del circuito di accensione. Il
motore può essere avviato solo se si veri-
ficano le seguenti condizioni.
Il cambio è in folle.
La frizione non è innestata e il cambio
è in una posizione qualsiasi. Tuttavia,
si consiglia di mettere in folle prima di
avviare il motore.
PUESTA EN MARCHA Y
RODAJE
ADVERTENCIA
No arranque ni tenga nunca el
motor en marcha en un espacio
cerrado. Los humos del escape
son tóxicos y pueden provocar la
pérdida del conocimiento y la
muerte de forma muy rápida. Haga
funcionar siempre la máquina en
un lugar bien ventilado.
ATENCION:
El carburador de esta máquina
incorpora una bomba de acele-
ración. Por tanto, al arrancar el
motor no accione el acelerador,
ya que de lo contrario la bujía se
engrasará.
A diferencia de un motor de dos
tiempos, este motor no se
puede poner en marcha con el
pedal cuando el acelerador está
abierto, ya que el pedal puede
rebotar. Asimismo, si el acelera-
dor está abierto, la mezcla de
aire y combustible puede ser
demasiado pobre para arrancar.
Antes de poner en marcha la
máquina realice las comproba-
ciones previas que se enumeran
en la lista.
MANTENIMIENTO DEL FILTRO DE
AIRE
Según se explica en la sección “LIM-
PIEZA DEL FILTRO DE AIRE” del
CAPÍTULO 3, aplique el aceite para
filtros de espuma, o su equivalente,
al elemento del filtro de aire. (Un
exceso de aceite en el elemento
puede dificultar el arranque.)
ARRANQUE DEL MOTOR EN FRÍO
NOTA:
Este modelo está equipado con un
sistema de corte del circuito de
encendido. El motor se puede poner
en marcha en las condiciones
siguientes.
Cuando el cambio se encuentra en
punto muerto.
Cuando el embrague está desaco-
plado con la caja de cambios en
cualquier posición. No obstante, se
recomienda poner punto muerto
antes de arrancar el motor.
STARTEN UND EINFAHREN
AVVIAMENTO E -RODAGGIO
PUESTA EN MARCHA Y RODAJE

1 - 53
GEN
INFO
1. Inspect the coolant level.
2. Turn the fuel cock to “ON”.
3. Push on the main switch to “ON”.
4. Shift the transmission into neu-
tral.
5. Fully open the cold starter knob
1.
6. Start the engine by pushing the
start switch or by kicking the
kickstarter crank.
NOTE:If the engine fails to start by pushing
the start switch, release the switch,
wait a few seconds, and then try
again. Each starting attempt should
be as short as possible to preserve
the battery. Do not crank the engine
more than 10 seconds on any one
attempt. If the engine does not start
with the starter motor, try using the
kickstarter crank.
WARNING
If the starter motor will not turn
when pushing the start switch,
stop pushing it immediately and
kick start the engine in order to
avoid the load on the motor.
Do not open the throttle while
kicking the kickstarter crank.
Otherwise, the kickstarter crank
may kick back.
7. Return the cold starter knob to
its original position and run the
engine at 3,000 ~ 5,000 r/min for
1 or 2 minutes.
NOTE:Since this model is equipped with an
accelerator pump, if the engine is
raced (the throttle opened and
closed), the air/fuel mixture will be
too rich and the engine may stall.
Also unlike a two-stroke engine, this
model can idle.
CAUTION:
Do not warm up the engine for
extended periods of time.1. Contrôler le niveau de liquide de
refroidissement.
2. Placer le robinet de carburant en
position “ON”.
3. Tourner le contacteur à clé sur
“ON”.
4. Mettre la boîte au point mort.
5. Tirer complètement la commande
de départ à froid 1.
6. Démarrer le moteur en appuyant sur
le contacteur du démarreur ou en
actionnant le kick.
N.B.:
Si le moteur ne répond pas au contacteur
du démarreur, relâcher ce dernier, atten-
dre quelques secondes et essayer à nou-
veau. Chaque tentative de démarrage
doit être aussi brève que possible pour
économiser la batterie. Ne pas lancer le
moteur pendant plus de 10 secondes à
chaque tentative. S’il est impossible de
démarrer le moteur à l’aide du démar-
reur, essayer le démarrage au kick.
AVERTISSEMENT
Si le démarreur ne répond pas au
contacteur du démarreur, arrêter
immédiatement d’appuyer sur ce
dernier et démarrer au kick pour
éviter de trop solliciter le moteur.
Ne pas ouvrir le papillon tout en
démarrant au kick car ce dernier
risque de revenir brutalement.
7. Repousser la commande de départ à
froid dans sa position d’origine et
faire tourner le moteur à 3.000 à
5.000 tr/min pendant 1 ou 2 minu-
tes.
N.B.:
Ce modèle étant équipé d’une pompe de
reprise, si le moteur est emballé (ouver-
ture et fermeture du papillon), le
mélange air/carburant sera trop riche et
le moteur risque de caler. A la différence
d’un moteur deux temps, par ailleurs, ce
modèle peut tourner au ralenti.
ATTENTION:
Ne pas faire chauffer le moteur plus
longtemps que nécessaire.
STARTING AND BREAK-IN
MISE EN MARCHE ET RODAGE

1 - 54
GEN
INFO

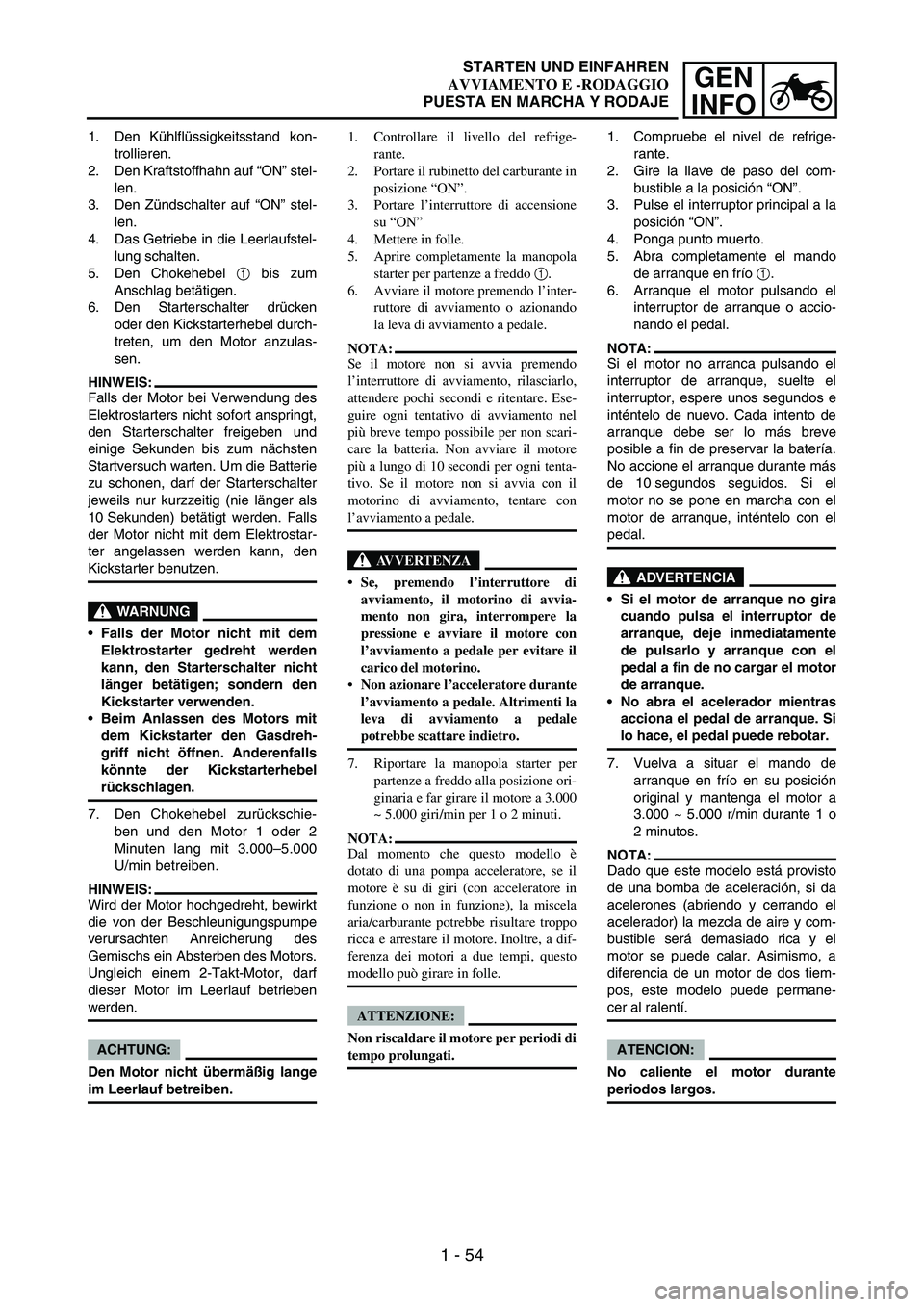

1. Den Kühlflüssigkeitsstand kon-
trollieren.
2. Den Kraftstoffhahn auf “ON” stel-
len.
3. Den Zündschalter auf “ON” stel-
len.
4. Das Getriebe in die Leerlaufstel-
lung schalten.
5. Den Chokehebel
1 bis zum
Anschlag betätigen.
6. Den Starterschalter drücken
oder den Kickstarterhebel durch-
treten, um den Motor anzulas-
sen.
HINWEIS:
Falls der Motor bei Verwendung des
Elektrostarters nicht sofort anspringt,
den Starterschalter freigeben und
einige Sekunden bis zum nächsten
Startversuch warten. Um die Batterie
zu schonen, darf der Starterschalter
jeweils nur kurzzeitig (nie länger als
10 Sekunden) betätigt werden. Falls
der Motor nicht mit dem Elektrostar-
ter angelassen werden kann, den
Kickstarter benutzen.
WARNUNG
Falls der Motor nicht mit dem
Elektrostarter gedreht werden
kann, den Starterschalter nicht
länger betätigen; sondern den
Kickstarter verwenden.
Beim Anlassen des Motors mit
dem Kickstarter den Gasdreh-
griff nicht öffnen. Anderenfalls
könnte der Kickstarterhebel
rückschlagen.
7. Den Chokehebel zurückschie-
ben und den Motor 1 oder 2
Minuten lang mit 3.000–5.000
U/min betreiben.
HINWEIS:
Wird der Motor hochgedreht, bewirkt
die von der Beschleunigungspumpe
verursachten Anreicherung des
Gemischs ein Absterben des Motors.
Ungleich einem 2-Takt-Motor, darf
dieser Motor im Leerlauf betrieben
werden.
ACHTUNG:
Den Motor nicht übermäßig lange
im Leerlauf betreiben.1. Controllare il livello del refrige-
rante.
2. Portare il rubinetto del carburante in
posizione “ON”.
3. Portare l’interruttore di accensione
su “ON”
4. Mettere in folle.
5. Aprire completamente la manopola
starter per partenze a freddo 1.
6. Avviare il motore premendo l’inter-
ruttore di avviamento o azionando
la leva di avviamento a pedale.
NOTA:
Se il motore non si avvia premendo
l’interruttore di avviamento, rilasciarlo,
attendere pochi secondi e ritentare. Ese-
guire ogni tentativo di avviamento nel
più breve tempo possibile per non scari-
care la batteria. Non avviare il motore
più a lungo di 10 secondi per ogni tenta-
tivo. Se il motore non si avvia con il
motorino di avviamento, tentare con
l’avviamento a pedale.
AVVERTENZA
Se, premendo l’interruttore di
avviamento, il motorino di avvia-
mento non gira, interrompere la
pressione e avviare il motore con
l’avviamento a pedale per evitare il
carico del motorino.
Non azionare l’acceleratore durante
l’avviamento a pedale. Altrimenti la
leva di avviamento a pedale
potrebbe scattare indietro.
7. Riportare la manopola starter per
partenze a freddo alla posizione ori-
ginaria e far girare il motore a 3.000
~ 5.000 giri/min per 1 o 2 minuti.
NOTA:
Dal momento che questo modello è
dotato di una pompa acceleratore, se il
motore è su di giri (con acceleratore in
funzione o non in funzione), la miscela
aria/carburante potrebbe risultare troppo
ricca e arrestare il motore. Inoltre, a dif-
ferenza dei motori a due tempi, questo
modello può girare in folle.
ATTENZIONE:
Non riscaldare il motore per periodi di
tempo prolungati. 1. Compruebe el nivel de refrige-
rante.
2. Gire la llave de paso del com-
bustible a la posición “ON”.
3. Pulse el interruptor principal a la
posición “ON”.
4. Ponga punto muerto.
5. Abra completamente el mando
de arranque en frío
1.
6. Arranque el motor pulsando el
interruptor de arranque o accio-
nando el pedal.
NOTA:
Si el motor no arranca pulsando el
interruptor de arranque, suelte el
interruptor, espere unos segundos e
inténtelo de nuevo. Cada intento de
arranque debe ser lo más breve
posible a fin de preservar la batería.
No accione el arranque durante más
de 10 segundos seguidos. Si el
motor no se pone en marcha con el
motor de arranque, inténtelo con el
pedal.
ADVERTENCIA
Si el motor de arranque no gira
cuando pulsa el interruptor de
arranque, deje inmediatamente
de pulsarlo y arranque con el
pedal a fin de no cargar el motor
de arranque.
No abra el acelerador mientras
acciona el pedal de arranque. Si
lo hace, el pedal puede rebotar.
7. Vuelva a situar el mando de
arranque en frío en su posición
original y mantenga el motor a
3.000 ~ 5.000 r/min durante 1 o
2 minutos.
NOTA:
Dado que este modelo está provisto
de una bomba de aceleración, si da
acelerones (abriendo y cerrando el
acelerador) la mezcla de aire y com-
bustible será demasiado rica y el
motor se puede calar. Asimismo, a
diferencia de un motor de dos tiem-
pos, este modelo puede permane-
cer al ralentí.
ATENCION:
No caliente el motor durante
periodos largos.
STARTEN UND EINFAHREN
AVVIAMENTO E -RODAGGIO
PUESTA EN MARCHA Y RODAJE

1 - 55
GEN
INFO
STARTING A WARM ENGINE
Do not operate the cold starter knob
and throttle. Pull the hot starter lever
1 and start the engine by pushing
the start switch or by kicking the kick-
starter crank forcefully with a firm
stroke.
As soon as the engine starts,
Release the hot starter lever to close
the air passage.
Restarting an engine after a fall
Pull the hot starter lever and start the
engine. As soon as the engine starts,
Release the hot starter lever to close
the air passage.
The engine fails to start
Pull the hot starter lever all the way
out and while holding the lever, kick
the kickstarter crank 10 to 20 times
to clear the engine.
Then, restart the engine.
Refer to “Restarting an engine after a
fall”.
* Operate the throttle grip before kick
starting.
CAUTION:
Observe the following break-in
procedures during initial opera-
tion to ensure optimum perfor-
mance and avoid engine damage.
Throttle
grip
opera-
tion*Cold
starter
knobHot
starter
lever
Starting a cold engine
Air temperature =
less than 5 °C
(41°F)Open 3
or
4 timesON OFF
Air temperature =
more than 5 °C
(41°F)None ON OFF
Air temperature
(normal tempera-
ture) = between
5°C (41°F) and
25°C (77°F)NoneON/
OFFOFF
Air temperature =
more than 25 °C
(77 °F)None OFF OFF
Starting an engine
after a long period of
timeNone ON OFF
Restarting a warm
engineNone OFF ON
Restarting an engine
after a fallNone OFF ON
MISE EN MARCHE A CHAUD
Ne pas utiliser la commande de départ à
froid ni les gaz. Tirer le levier de démar-
rage à chaud 1 et démarrer le moteur en
appuyant sur le contacteur du démarreur
ou à l’aide d’une poussée ferme sur le
kick.
Dès que le moteur démarre, relâcher le
levier de démarrage à chaud pour fermer
le passage d’air.
Redémarrage du moteur après une
chute
Tirer le levier de démarrage à chaud et
lancer le moteur. Dès que le moteur
démarre, relâcher le levier de démarrage
à chaud pour fermer le passage d’air.
Le moteur ne démarre pas
Tirer à fond le levier de démarrage à
chaud et, tout en maintenant ce dernier,
appuyer 10 à 20 fois sur le kick pour pur-
ger le moteur.
Redémarrer ensuite le moteur.
Se reporter à “Redémarrage du moteur
après une chute”.
* Actionner la poignée des gaz avant d’utili-
ser le kick.
ATTENTION:
Afin d’éviter d’endommager le
moteur et assurer le meilleur rende-
ment possible, il convient de roder la
moto de la manière expliquée ci-après.
Utilisa-
tion de la
poignée
des gaz*Com-
mande
de
départ à
froidLevier
de
démar-
rage à
chaud
Démarrage d’un moteur froid
Température de l’air
= inférieure à 5 °C
(41°F)Ouvrir 3
ou 4 foisON OFF
Température de l’air
= supérieure à 5 °C
(41°F)Aucune ON OFF
Température de l’air
(température nor-
male) = entre 5°C
(41°F) et 25°C
(77°F)Aucune ON/OFF OFF
Température de l’air
= supérieure à 25 °C
(77 °F)Aucune OFF OFF
Démarrage du moteur
après une longue périodeAucune ON OFF
Redémarrage d’un
moteur chaudAucune OFF ON
Redémarrage du moteur
après une chuteAucune OFF ON
STARTING AND BREAK-IN
MISE EN MARCHE ET RODAGE
