1 - 16
GEN
INFO

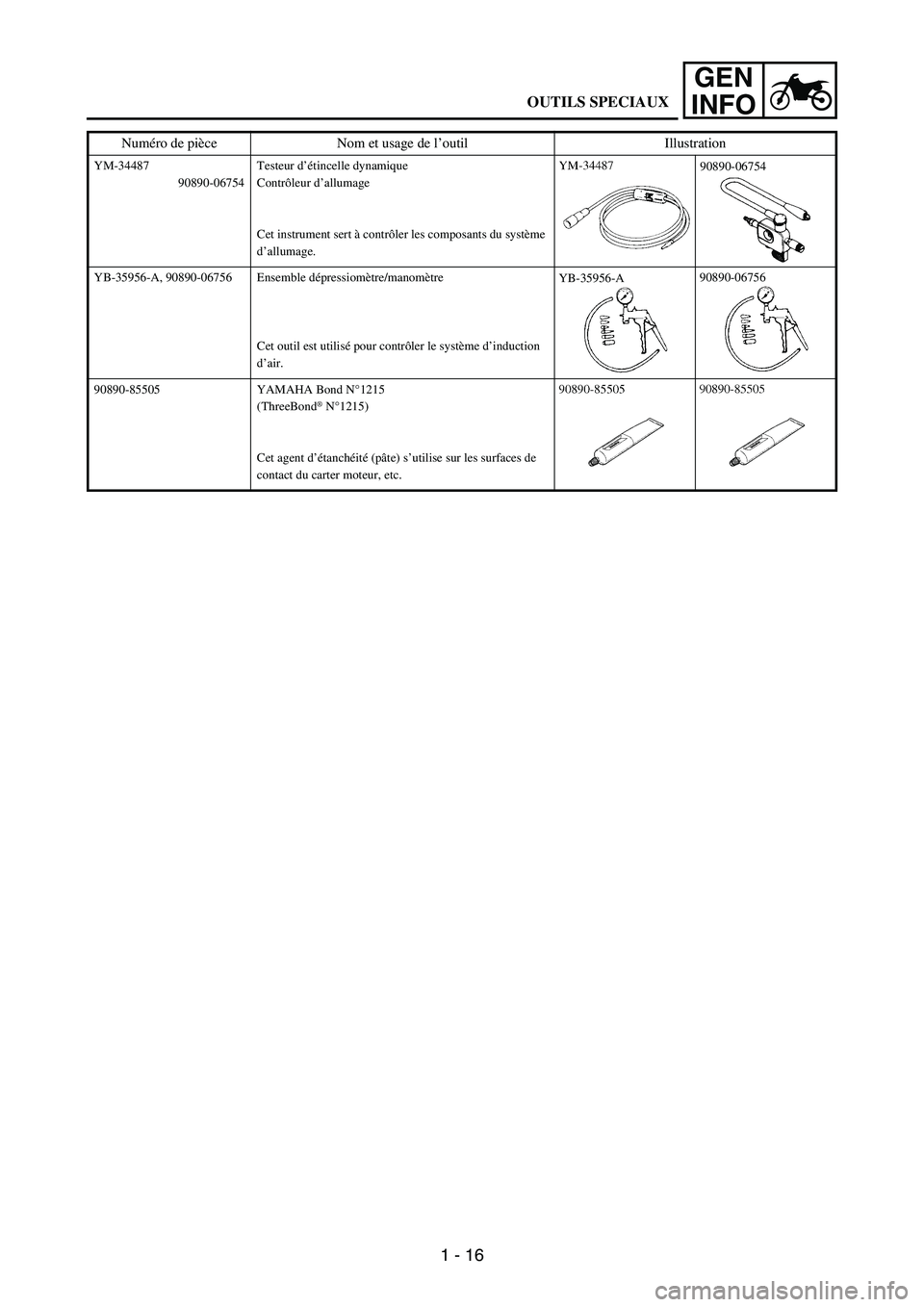

YM-34487
90890-06754Testeur d’étincelle dynamique
Contrôleur d’allumage
Cet instrument sert à contrôler les composants du système
d’allumage.
YB-35956-A, 90890-06756 Ensemble dépressiomètre/manomètre
Cet outil est utilisé pour contrôler le système d’induction
d’air.
90890-85505 YAMAHA Bond N°1215
(ThreeBond
® N°1215)
Cet agent d’étanchéité (pâte) s’utilise sur les surfaces de
contact du carter moteur, etc.
Numéro de pièce Nom et usage de l’outil Illustration
90890-06754
YB-35956-A90890-06756
OUTILS SPECIAUX

1 - 17
GEN
INFO

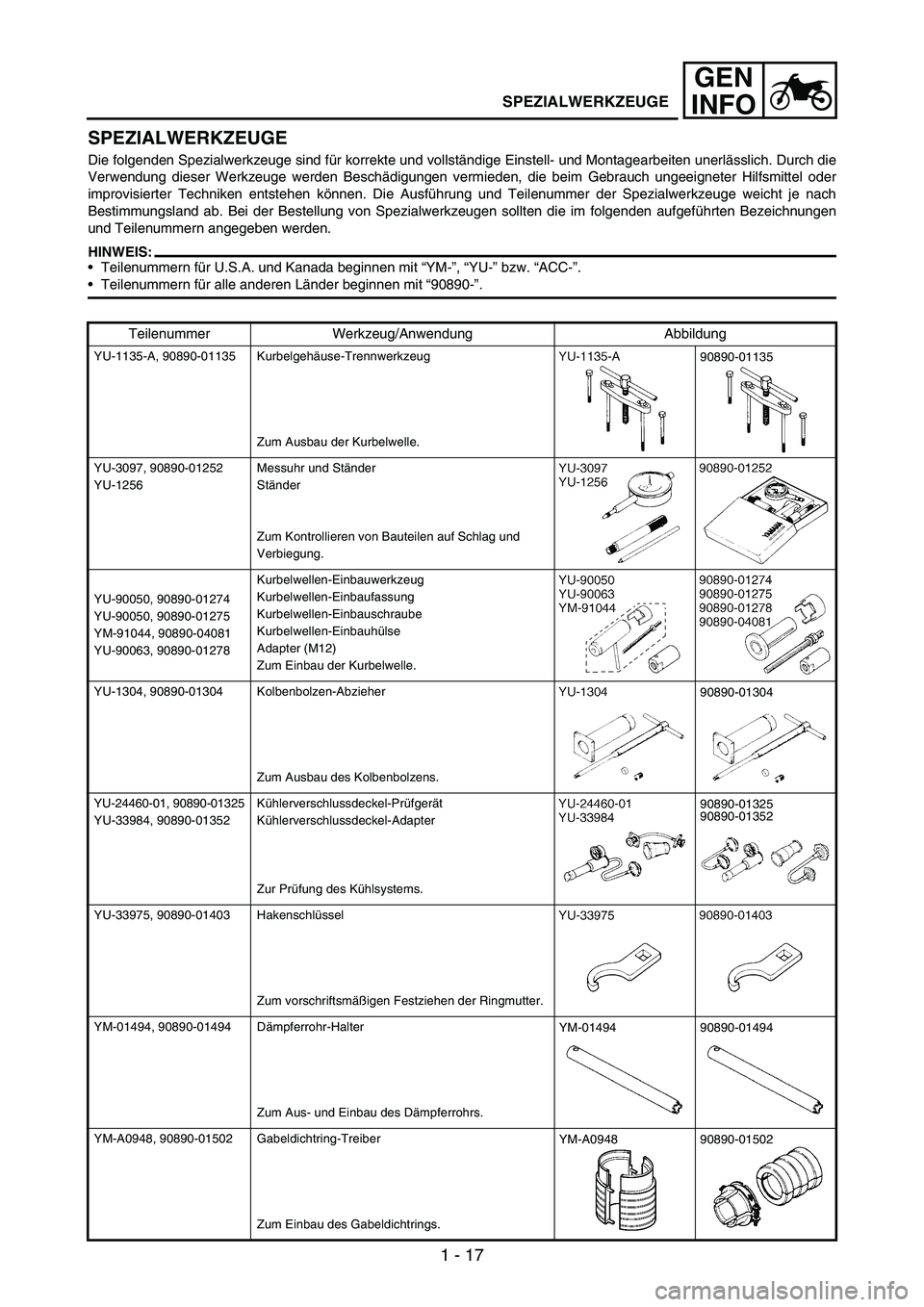

SPEZIALWERKZEUGE
Die folgenden Spezialwerkzeuge sind für korrekte und vollständige Einstell- und Montagearbeiten unerlässlich. Durch die
Verwendung dieser Werkzeuge werden Beschädigungen vermieden, die beim Gebrauch ungeeigneter Hilfsmittel oder
improvisierter Techniken entstehen können. Die Ausführung und Teilenummer der Spezialwerkzeuge weicht je nach
Bestimmungsland ab. Bei der Bestellung von Spezialwerkzeugen sollten die im folgenden aufgeführten Bezeichnungen
und Teilenummern angegeben werden.
HINWEIS:
Teilenummern für U.S.A. und Kanada beginnen mit “YM-”, “YU-” bzw. “ACC-”.
Teilenummern für alle anderen Länder beginnen mit “90890-”.
Teilenummer Werkzeug/Anwendung Abbildung
YU-1135-A, 90890-01135 Kurbelgehäuse-Trennwerkzeug
Zum Ausbau der Kurbelwelle.
YU-3097, 90890-01252
YU-1256Messuhr und Ständer
Ständer
Zum Kontrollieren von Bauteilen auf Schlag und
Verbiegung.
YU-90050, 90890-01274
YU-90050, 90890-01275
YM-91044, 90890-04081
YU-90063, 90890-01278Kurbelwellen-Einbauwerkzeug
Kurbelwellen-Einbaufassung
Kurbelwellen-Einbauschraube
Kurbelwellen-Einbauhülse
Adapter (M12)
Zum Einbau der Kurbelwelle.
YU-1304, 90890-01304 Kolbenbolzen-Abzieher
Zum Ausbau des Kolbenbolzens.
YU-24460-01, 90890-01325
YU-33984, 90890-01352Kühlerverschlussdeckel-Prüfgerät
Kühlerverschlussdeckel-Adapter
Zur Prüfung des Kühlsystems.
YU-33975, 90890-01403 Hakenschlüssel
Zum vorschriftsmäßigen Festziehen der Ringmutter.
YM-01494, 90890-01494 Dämpferrohr-Halter
Zum Aus- und Einbau des Dämpferrohrs.
YM-A0948, 90890-01502 Gabeldichtring-Treiber
Zum Einbau des Gabeldichtrings.90890-01135
90890-01304
90890-01325
90890-01352
YM-0149490890-01494
YM-A094890890-01502
SPEZIALWERKZEUGE

1 - 18
GEN
INFO

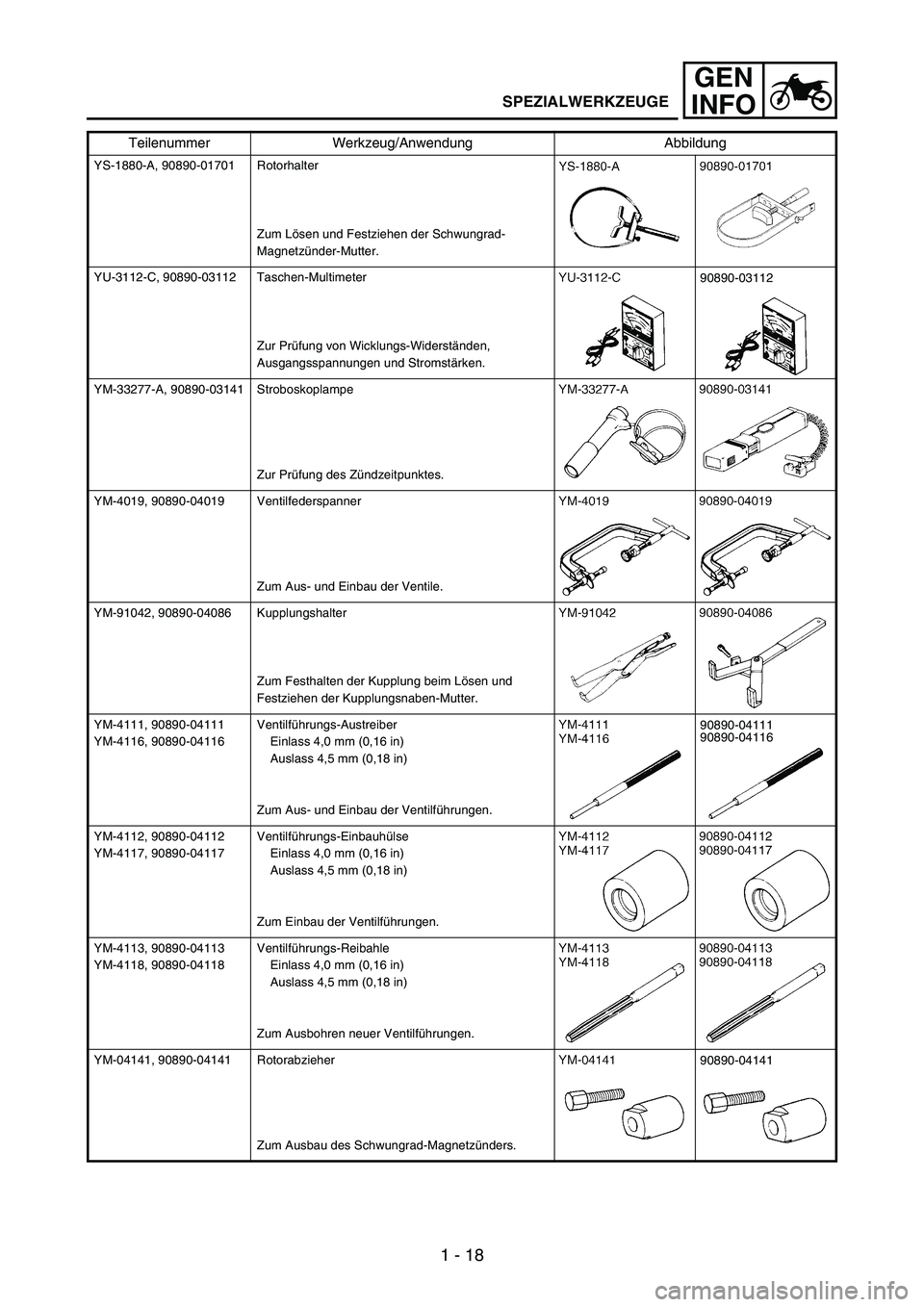

YS-1880-A, 90890-01701 Rotorhalter
Zum Lösen und Festziehen der Schwungrad-
Magnetzünder-Mutter.
YU-3112-C, 90890-03112 Taschen-Multimeter
Zur Prüfung von Wicklungs-Widerständen,
Ausgangsspannungen und Stromstärken.
YM-33277-A, 90890-03141 Stroboskoplampe
Zur Prüfung des Zündzeitpunktes.
YM-4019, 90890-04019 Ventilfederspanner
Zum Aus- und Einbau der Ventile.
YM-91042, 90890-04086 Kupplungshalter
Zum Festhalten der Kupplung beim Lösen und
Festziehen der Kupplungsnaben-Mutter.
YM-4111, 90890-04111
YM-4116, 90890-04116Ventilführungs-Austreiber
Einlass 4,0 mm (0,16 in)
Auslass 4,5 mm (0,18 in)
Zum Aus- und Einbau der Ventilführungen.
YM-4112, 90890-04112
YM-4117, 90890-04117Ventilführungs-Einbauhülse
Einlass 4,0 mm (0,16 in)
Auslass 4,5 mm (0,18 in)
Zum Einbau der Ventilführungen.
YM-4113, 90890-04113
YM-4118, 90890-04118Ventilführungs-Reibahle
Einlass 4,0 mm (0,16 in)
Auslass 4,5 mm (0,18 in)
Zum Ausbohren neuer Ventilführungen.
YM-04141, 90890-04141 Rotorabzieher
Zum Ausbau des Schwungrad-Magnetzünders.
Teilenummer Werkzeug/Anwendung Abbildung
90890-03112
90890-04111
90890-04116
90890-04141
SPEZIALWERKZEUGE

1 - 19
GEN
INFO

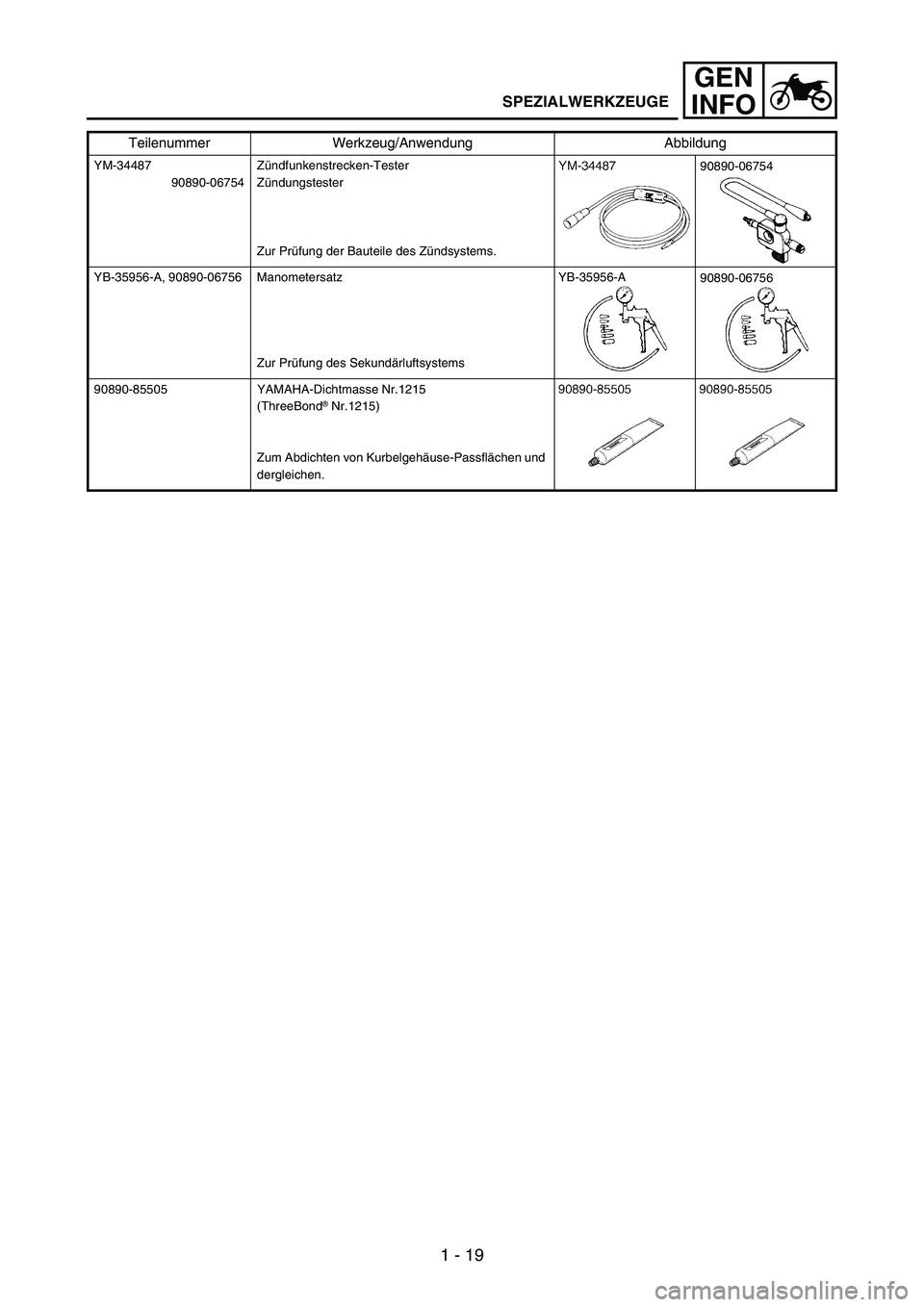

YM-34487
90890-06754Zündfunkenstrecken-Tester
Zündungstester
Zur Prüfung der Bauteile des Zündsystems.
YB-35956-A, 90890-06756 Manometersatz
Zur Prüfung des Sekundärluftsystems
90890-85505 YAMAHA-Dichtmasse Nr.1215
(ThreeBond
® Nr.1215)
Zum Abdichten von Kurbelgehäuse-Passflächen und
dergleichen.
Teilenummer Werkzeug/Anwendung Abbildung
90890-06754
YB-35956-A90890-06756
SPEZIALWERKZEUGE

1 - 20
GEN
INFO

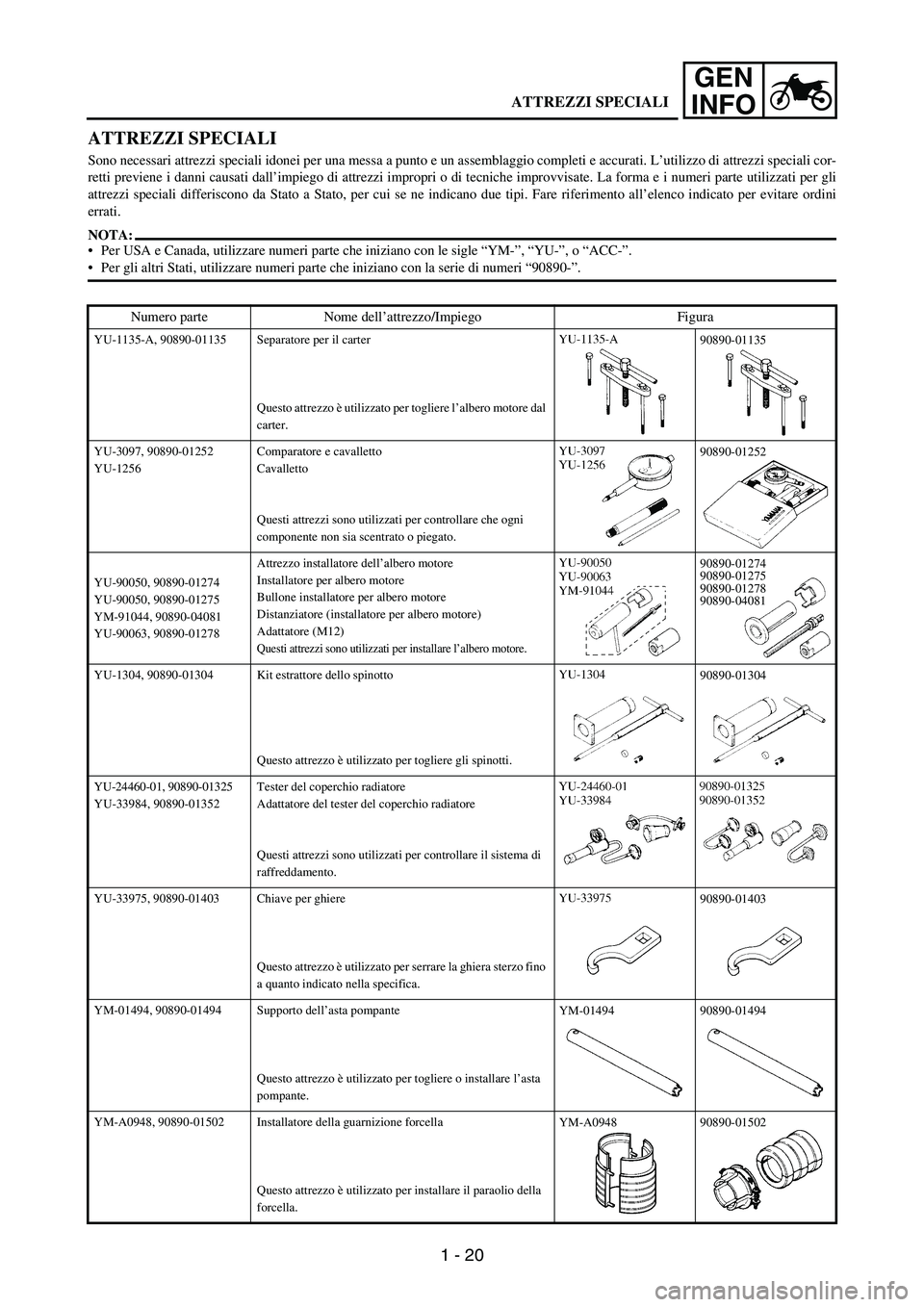

ATTREZZI SPECIALI
Sono necessari attrezzi speciali idonei per una messa a punto e un assemblaggio completi e accurati. L’utilizzo di attrezzi speciali cor-
retti previene i danni causati dall’impiego di attrezzi impropri o di tecniche improvvisate. La forma e i numeri parte utilizzati per gli
attrezzi speciali differiscono da Stato a Stato, per cui se ne indicano due tipi. Fare riferimento all’elenco indicato per evitare ordini
errati.
NOTA:
Per USA e Canada, utilizzare numeri parte che iniziano con le sigle “YM-”, “YU-”, o “ACC-”.
Per gli altri Stati, utilizzare numeri parte che iniziano con la serie di numeri “90890-”.
Numero parte Nome dell’attrezzo/Impiego Figura
YU-1135-A, 90890-01135 Separatore per il carter
Questo attrezzo è utilizzato per togliere l’albero motore dal
carter.
YU-3097, 90890-01252
YU-1256Comparatore e cavalletto
Cavalletto
Questi attrezzi sono utilizzati per controllare che ogni
componente non sia scentrato o piegato.
YU-90050, 90890-01274
YU-90050, 90890-01275
YM-91044, 90890-04081
YU-90063, 90890-01278Attrezzo installatore dell’albero motore
Installatore per albero motore
Bullone installatore per albero motore
Distanziatore (installatore per albero motore)
Adattatore (M12)
Questi attrezzi sono utilizzati per installare l’albero motore.
YU-1304, 90890-01304 Kit estrattore dello spinotto
Questo attrezzo è utilizzato per togliere gli spinotti.
YU-24460-01, 90890-01325
YU-33984, 90890-01352Tester del coperchio radiatore
Adattatore del tester del coperchio radiatore
Questi attrezzi sono utilizzati per controllare il sistema di
raffreddamento.
YU-33975, 90890-01403 Chiave per ghiere
Questo attrezzo è utilizzato per serrare la ghiera sterzo fino
a quanto indicato nella specifica.
YM-01494, 90890-01494 Supporto dell’asta pompante
Questo attrezzo è utilizzato per togliere o installare l’asta
pompante.
YM-A0948, 90890-01502 Installatore della guarnizione forcella
Questo attrezzo è utilizzato per installare il paraolio della
forcella.
90890-01135
90890-01252
90890-01274
90890-01275
90890-01278
90890-04081
90890-01304
90890-01403
YM-0149490890-01494
YM-A094890890-01502
ATTREZZI SPECIALI

1 - 21
GEN
INFO

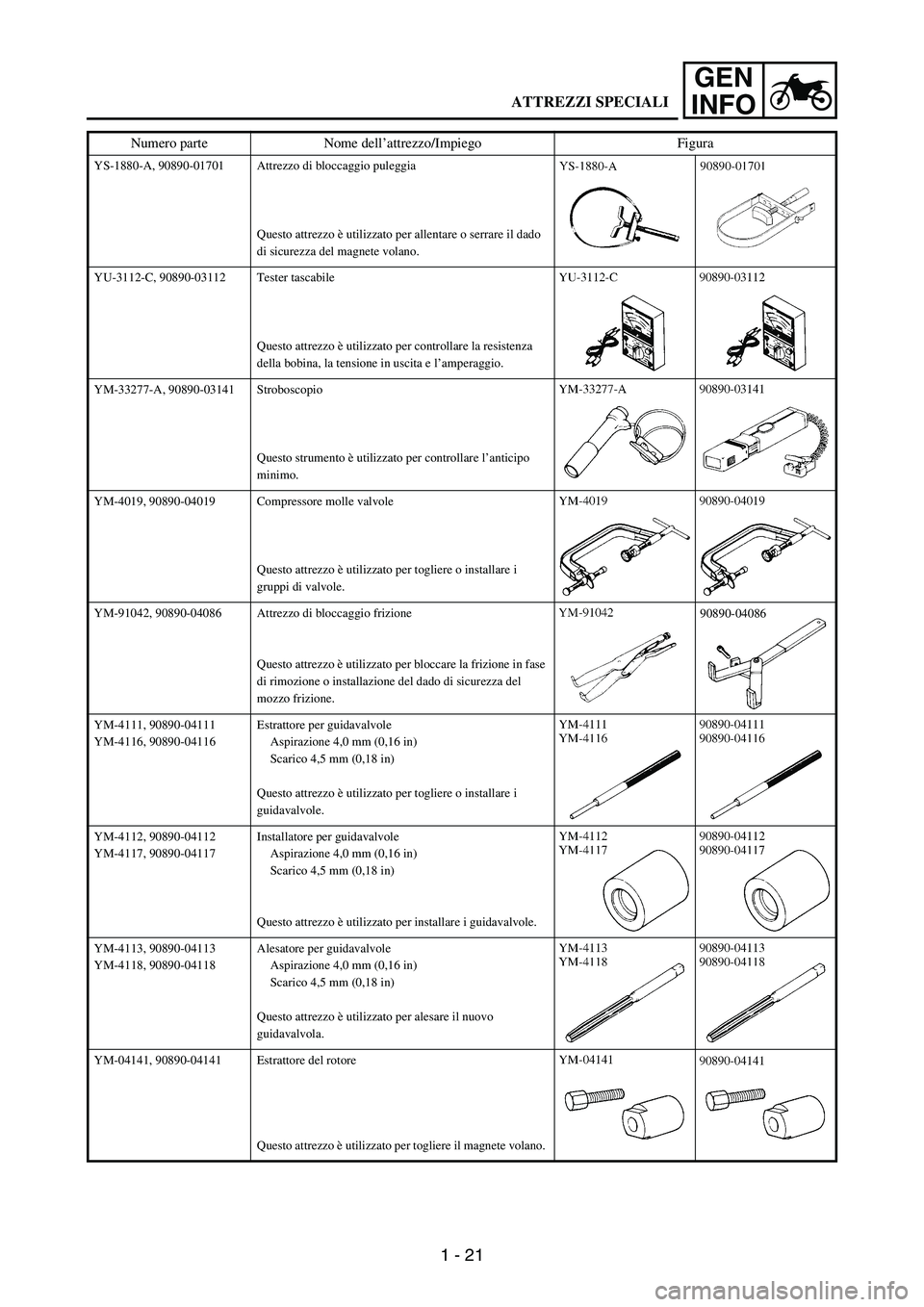

YS-1880-A, 90890-01701 Attrezzo di bloccaggio puleggia
Questo attrezzo è utilizzato per allentare o serrare il dado
di sicurezza del magnete volano.
YU-3112-C, 90890-03112 Tester tascabile
Questo attrezzo è utilizzato per controllare la resistenza
della bobina, la tensione in uscita e l’amperaggio.
YM-33277-A, 90890-03141 Stroboscopio
Questo strumento è utilizzato per controllare l’anticipo
minimo.
YM-4019, 90890-04019 Compressore molle valvole
Questo attrezzo è utilizzato per togliere o installare i
gruppi di valvole.
YM-91042, 90890-04086 Attrezzo di bloccaggio frizione
Questo attrezzo è utilizzato per bloccare la frizione in fase
di rimozione o installazione del dado di sicurezza del
mozzo frizione.
YM-4111, 90890-04111
YM-4116, 90890-04116Estrattore per guidavalvole
Aspirazione 4,0 mm (0,16 in)
Scarico 4,5 mm (0,18 in)
Questo attrezzo è utilizzato per togliere o installare i
guidavalvole.
YM-4112, 90890-04112
YM-4117, 90890-04117Installatore per guidavalvole
Aspirazione 4,0 mm (0,16 in)
Scarico 4,5 mm (0,18 in)
Questo attrezzo è utilizzato per installare i guidavalvole.
YM-4113, 90890-04113
YM-4118, 90890-04118Alesatore per guidavalvole
Aspirazione 4,0 mm (0,16 in)
Scarico 4,5 mm (0,18 in)
Questo attrezzo è utilizzato per alesare il nuovo
guidavalvola.
YM-04141, 90890-04141 Estrattore del rotore
Questo attrezzo è utilizzato per togliere il magnete volano.
Numero parte Nome dell’attrezzo/Impiego Figura
90890-04086
ATTREZZI SPECIALI

1 - 22
GEN
INFO

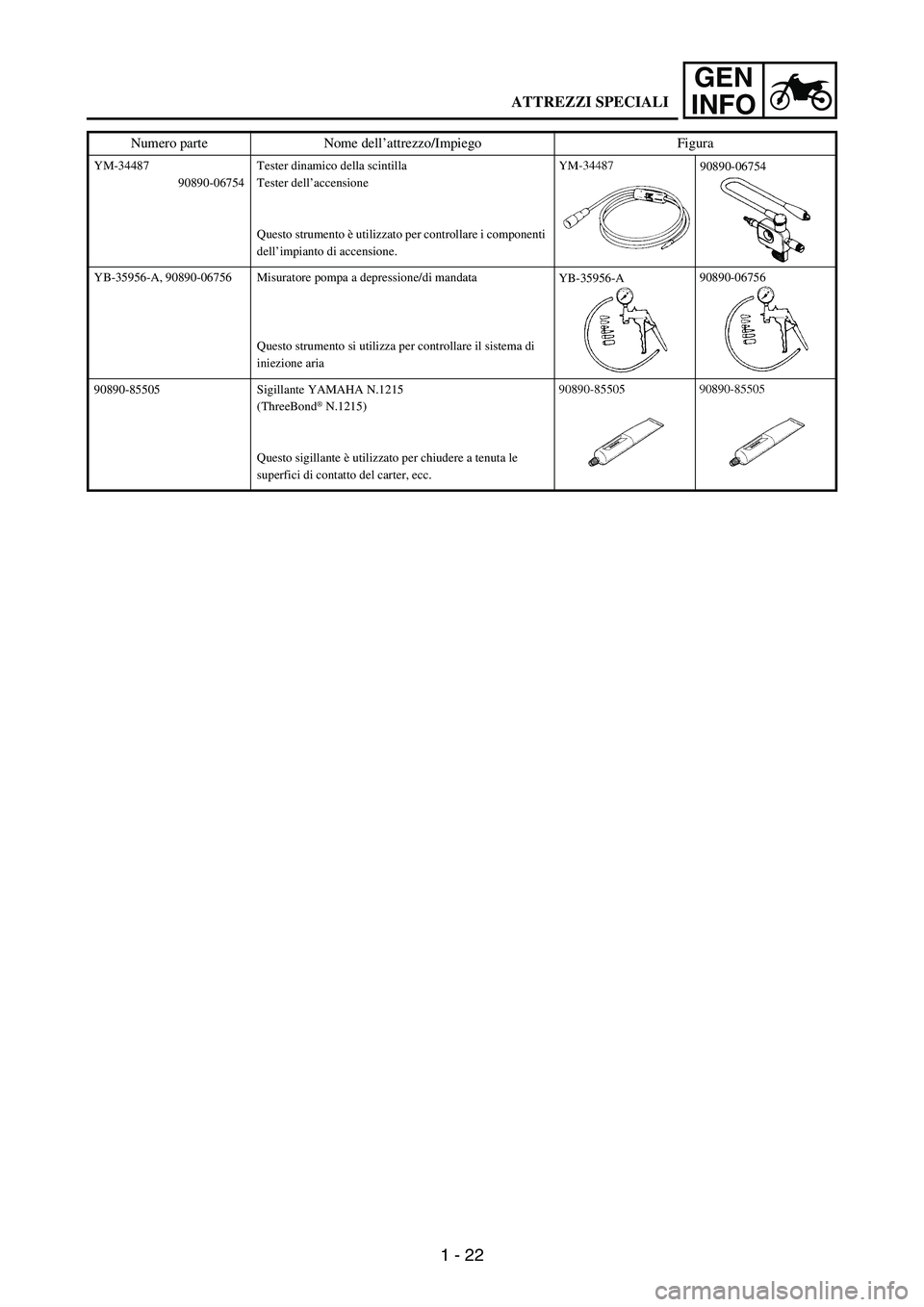

YM-34487
90890-06754Tester dinamico della scintilla
Tester dell’accensione
Questo strumento è utilizzato per controllare i componenti
dell’impianto di accensione.
YB-35956-A, 90890-06756 Misuratore pompa a depressione/di mandata
Questo strumento si utilizza per controllare il sistema di
iniezione aria
90890-85505 Sigillante YAMAHA N.1215
(ThreeBond
® N.1215)
Questo sigillante è utilizzato per chiudere a tenuta le
superfici di contatto del carter, ecc.
Numero parte Nome dell’attrezzo/Impiego Figura
90890-06754
YB-35956-A90890-06756
ATTREZZI SPECIALI

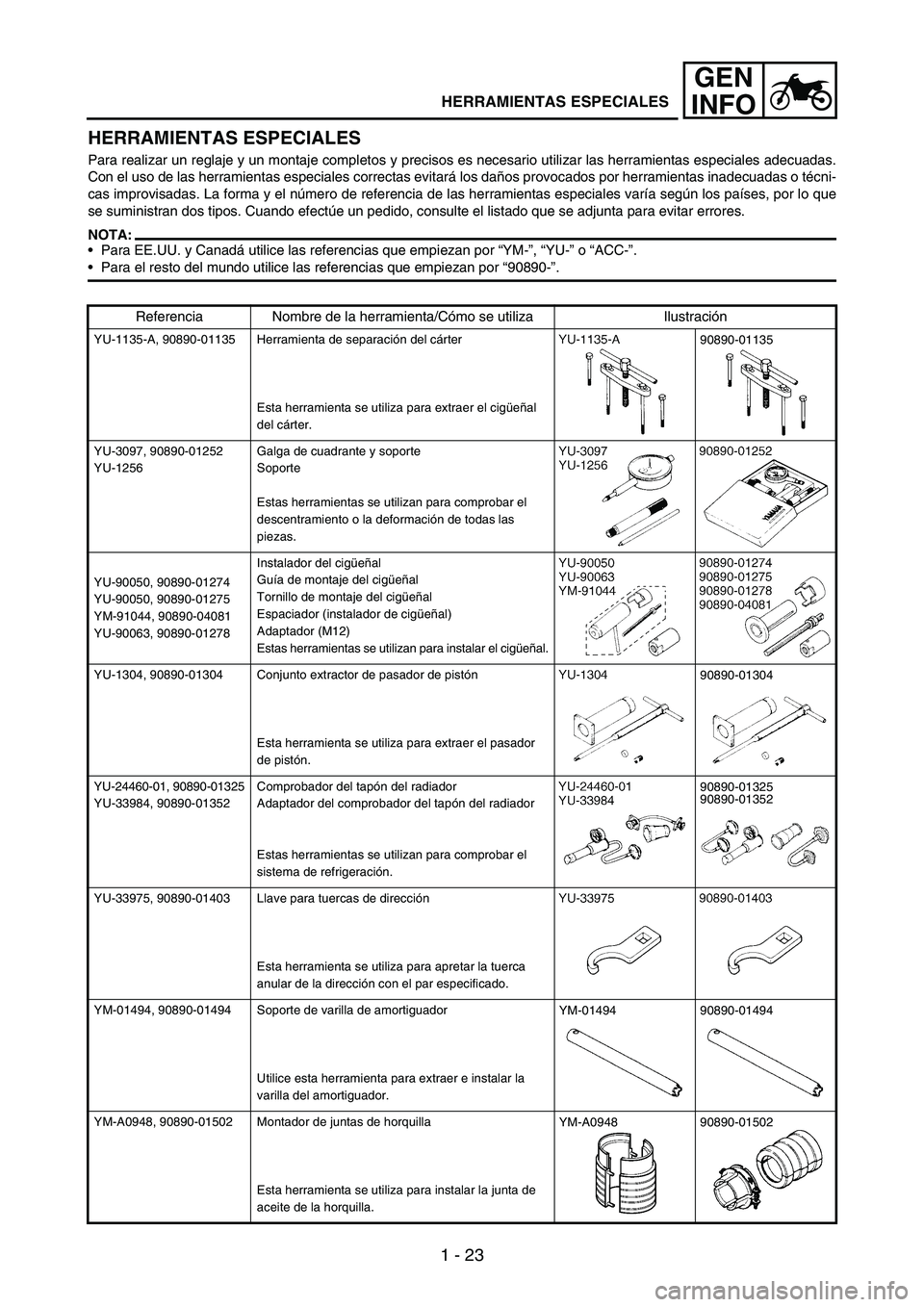

1 - 23
GEN
INFO
HERRAMIENTAS ESPECIALES
Para realizar un reglaje y un montaje completos y precisos es necesario utilizar las herramientas especiales adecuadas.
Con el uso de las herramientas especiales correctas evitará los daños provocados por herramientas inadecuadas o técni-
cas improvisadas. La forma y el número de referencia de las herramientas especiales varía según los países, por lo que
se suministran dos tipos. Cuando efectúe un pedido, consulte el listado que se adjunta para evitar errores.
NOTA:
Para EE.UU. y Canadá utilice las referencias que empiezan por “YM-”, “YU-” o “ACC-”.
Para el resto del mundo utilice las referencias que empiezan por “90890-”.
Referencia Nombre de la herramienta/Cómo se utiliza Ilustración
YU-1135-A, 90890-01135 Herramienta de separación del cárter
Esta herramienta se utiliza para extraer el cigüeñal
del cárter.
YU-3097, 90890-01252
YU-1256Galga de cuadrante y soporte
Soporte
Estas herramientas se utilizan para comprobar el
descentramiento o la deformación de todas las
piezas.
YU-90050, 90890-01274
YU-90050, 90890-01275
YM-91044, 90890-04081
YU-90063, 90890-01278Instalador del cigüeñal
Guía de montaje del cigüeñal
Tornillo de montaje del cigüeñal
Espaciador (instalador de cigüeñal)
Adaptador (M12)
Estas herramientas se utilizan para instalar el cigüeñal.
YU-1304, 90890-01304 Conjunto extractor de pasador de pistón
Esta herramienta se utiliza para extraer el pasador
de pistón.
YU-24460-01, 90890-01325
YU-33984, 90890-01352Comprobador del tapón del radiador
Adaptador del comprobador del tapón del radiador
Estas herramientas se utilizan para comprobar el
sistema de refrigeración.
YU-33975, 90890-01403 Llave para tuercas de dirección
Esta herramienta se utiliza para apretar la tuerca
anular de la dirección con el par especificado.
YM-01494, 90890-01494 Soporte de varilla de amortiguador
Utilice esta herramienta para extraer e instalar la
varilla del amortiguador.
YM-A0948, 90890-01502 Montador de juntas de horquilla
Esta herramienta se utiliza para instalar la junta de
aceite de la horquilla.90890-01135
90890-01304
90890-01325
90890-01352
YM-0149490890-01494
YM-A094890890-01502
HERRAMIENTAS ESPECIALES

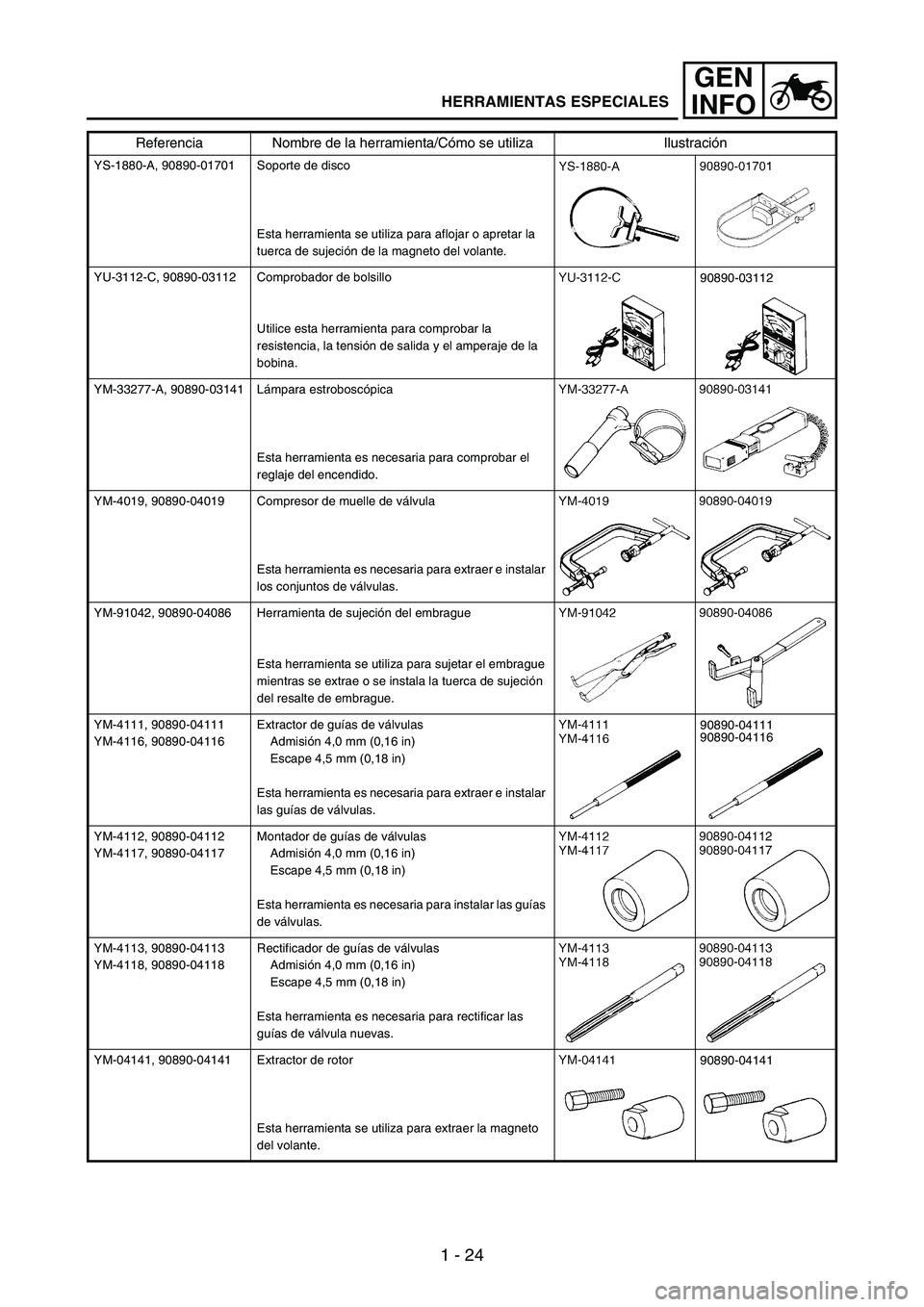

1 - 24
GEN
INFO
YS-1880-A, 90890-01701 Soporte de disco
Esta herramienta se utiliza para aflojar o apretar la
tuerca de sujeción de la magneto del volante.
YU-3112-C, 90890-03112 Comprobador de bolsillo
Utilice esta herramienta para comprobar la
resistencia, la tensión de salida y el amperaje de la
bobina.
YM-33277-A, 90890-03141 Lámpara estroboscópica
Esta herramienta es necesaria para comprobar el
reglaje del encendido.
YM-4019, 90890-04019 Compresor de muelle de válvula
Esta herramienta es necesaria para extraer e instalar
los conjuntos de válvulas.
YM-91042, 90890-04086 Herramienta de sujeción del embrague
Esta herramienta se utiliza para sujetar el embrague
mientras se extrae o se instala la tuerca de sujeción
del resalte de embrague.
YM-4111, 90890-04111
YM-4116, 90890-04116Extractor de guías de válvulas
Admisión 4,0 mm (0,16 in)
Escape 4,5 mm (0,18 in)
Esta herramienta es necesaria para extraer e instalar
las guías de válvulas.
YM-4112, 90890-04112
YM-4117, 90890-04117Montador de guías de válvulas
Admisión 4,0 mm (0,16 in)
Escape 4,5 mm (0,18 in)
Esta herramienta es necesaria para instalar las guías
de válvulas.
YM-4113, 90890-04113
YM-4118, 90890-04118Rectificador de guías de válvulas
Admisión 4,0 mm (0,16 in)
Escape 4,5 mm (0,18 in)
Esta herramienta es necesaria para rectificar las
guías de válvula nuevas.
YM-04141, 90890-04141 Extractor de rotor
Esta herramienta se utiliza para extraer la magneto
del volante.
Referencia Nombre de la herramienta/Cómo se utiliza Ilustración
90890-03112
90890-04111
90890-04116
90890-04141

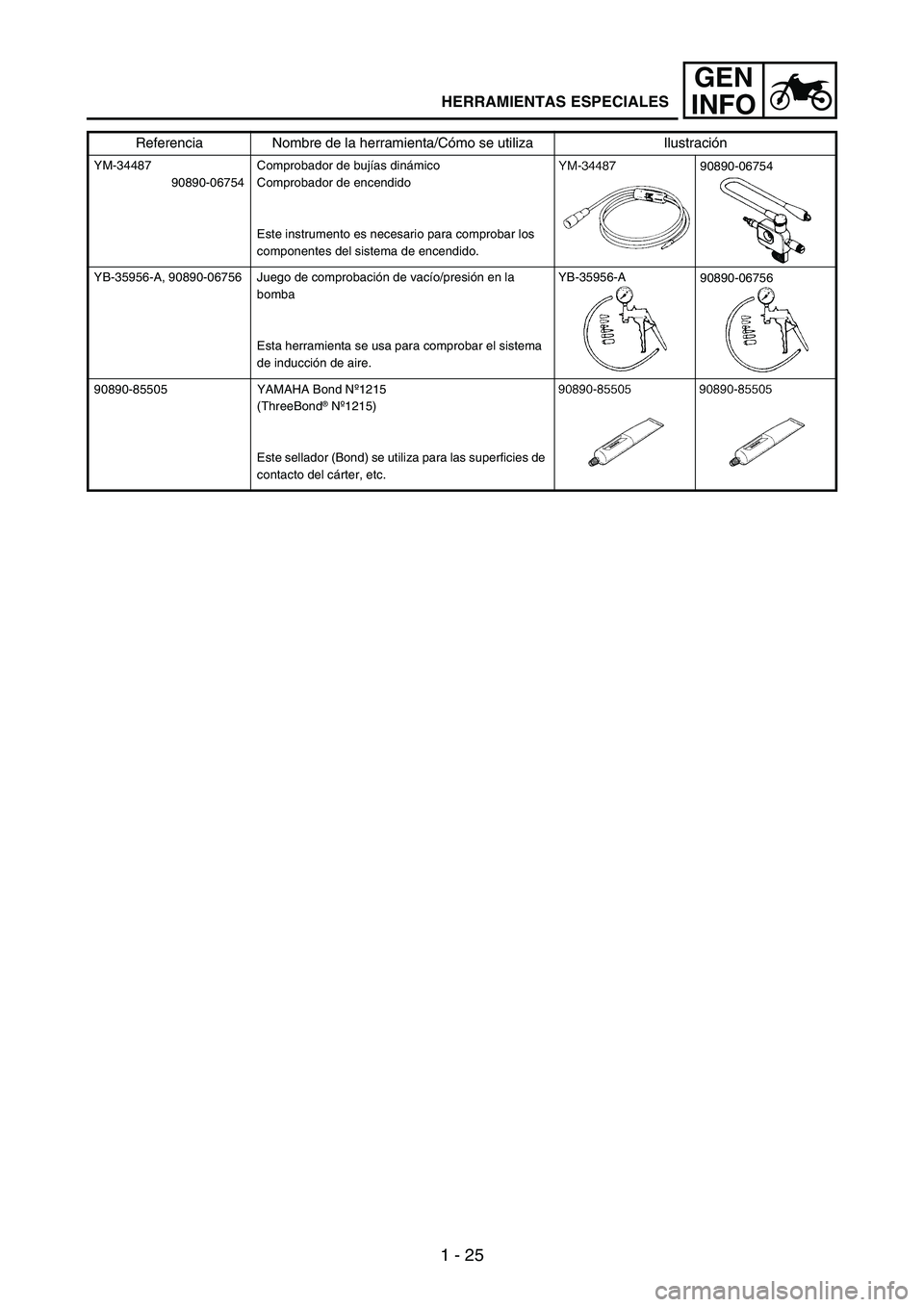

HERRAMIENTAS ESPECIALES

1 - 25
GEN
INFO
YM-34487
90890-06754Comprobador de bujías dinámico
Comprobador de encendido
Este instrumento es necesario para comprobar los
componentes del sistema de encendido.
YB-35956-A, 90890-06756 Juego de comprobación de vacío/presión en la
bomba
Esta herramienta se usa para comprobar el sistema
de inducción de aire.
90890-85505 YAMAHA Bond Nº1215
(ThreeBond
® Nº1215)
Este sellador (Bond) se utiliza para las superficies de
contacto del cárter, etc.
Referencia Nombre de la herramienta/Cómo se utiliza Ilustración
90890-06754
YB-35956-A90890-06756
HERRAMIENTAS ESPECIALES
