YAMAHA WR 250F 2006 Manuale de Empleo (in Spanish)
Manufacturer: YAMAHA, Model Year: 2006, Model line: WR 250F, Model: YAMAHA WR 250F 2006Pages: 900, tamaño PDF: 23.77 MB
Page 31 of 900

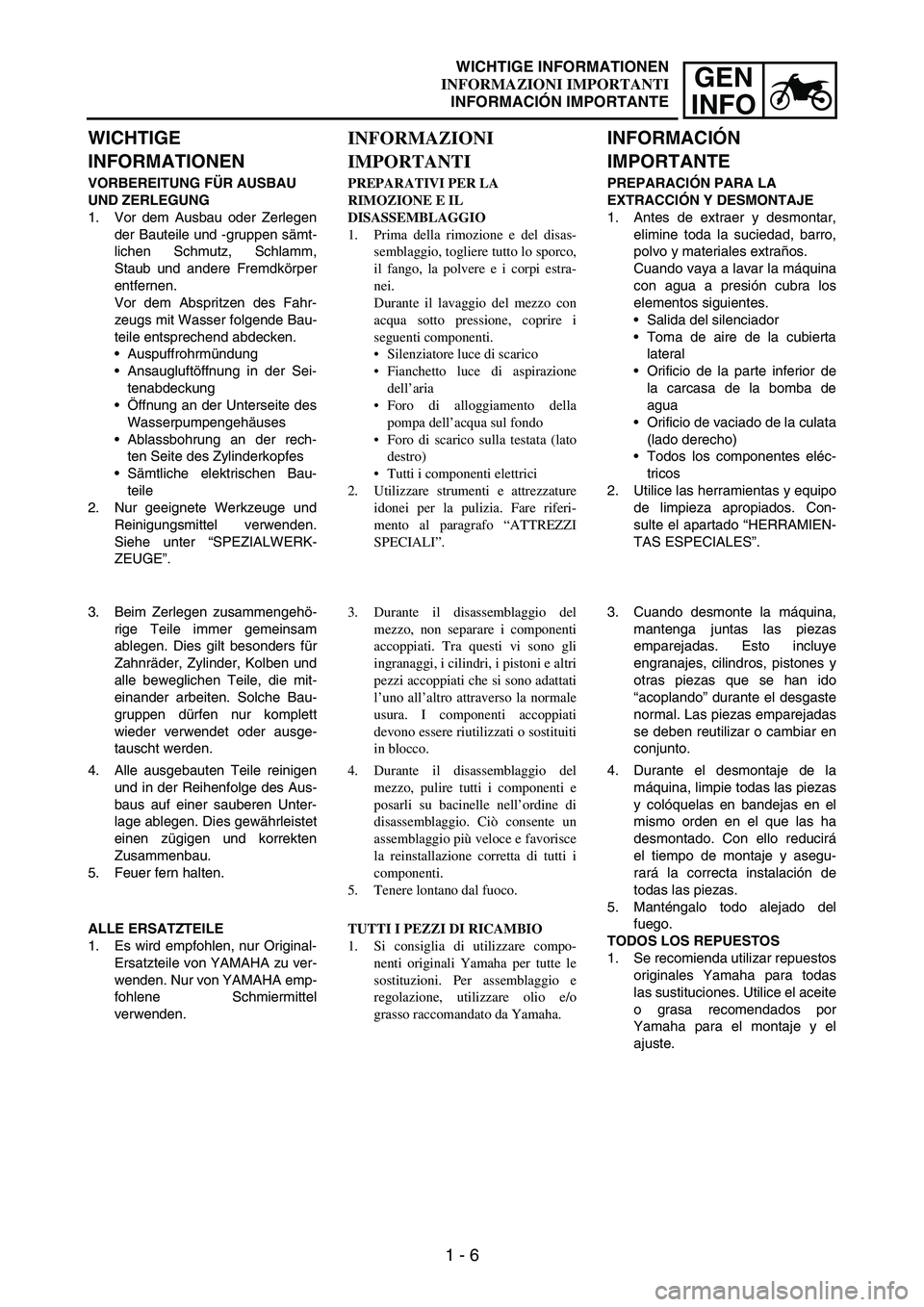

1 - 6
GEN
INFO
WICHTIGE
INFORMATIONEN
VORBEREITUNG FÜR AUSBAU
UND ZERLEGUNG
1. Vor dem Ausbau oder Zerlegen
der Bauteile und -gruppen sämt-
lichen Schmutz, Schlamm,
Staub und andere Fremdkörper
entfernen.
Vor dem Abspritzen des Fahr-
zeugs mit Wasser folgende Bau-
teile entsprechend abdecken.
Auspuffrohrmündung
Ansaugluftöffnung in der Sei-
tenabdeckung
Öffnung an der Unterseite des
Wasserpumpengehäuses
Ablassbohrung an der rech-
ten Seite des Zylinderkopfes
Sämtliche elektrischen Bau-
teile
2. Nur geeignete Werkzeuge und
Reinigungsmittel verwenden.
Siehe unter “SPEZIALWERK-
ZEUGE”.
3. Beim Zerlegen zusammengehö-
rige Teile immer gemeinsam
ablegen. Dies gilt besonders für
Zahnräder, Zylinder, Kolben und
alle beweglichen Teile, die mit-
einander arbeiten. Solche Bau-
gruppen dürfen nur komplett
wieder verwendet oder ausge-
tauscht werden.
4. Alle ausgebauten Teile reinigen
und in der Reihenfolge des Aus-
baus auf einer sauberen Unter-
lage ablegen. Dies gewährleistet
einen zügigen und korrekten
Zusammenbau.
5. Feuer fern halten.
ALLE ERSATZTEILE
1. Es wird empfohlen, nur Original-
Ersatzteile von YAMAHA zu ver-
wenden. Nur von YAMAHA emp-
fohlene Schmiermittel
verwenden.
INFORMAZIONI
IMPORTANTI
PREPARATIVI PER LA
RIMOZIONE E IL
DISASSEMBLAGGIO
1. Prima della rimozione e del disas-
semblaggio, togliere tutto lo sporco,
il fango, la polvere e i corpi estra-
nei.
Durante il lavaggio del mezzo con
acqua sotto pressione, coprire i
seguenti componenti.
Silenziatore luce di scarico
Fianchetto luce di aspirazione
dell’aria
Foro di alloggiamento della
pompa dell’acqua sul fondo
Foro di scarico sulla testata (lato
destro)
Tutti i componenti elettrici
2. Utilizzare strumenti e attrezzature
idonei per la pulizia. Fare riferi-
mento al paragrafo “ATTREZZI
SPECIALI”.
3. Durante il disassemblaggio del
mezzo, non separare i componenti
accoppiati. Tra questi vi sono gli
ingranaggi, i cilindri, i pistoni e altri
pezzi accoppiati che si sono adattati
l’uno all’altro attraverso la normale
usura. I componenti accoppiati
devono essere riutilizzati o sostituiti
in blocco.
4. Durante il disassemblaggio del
mezzo, pulire tutti i componenti e
posarli su bacinelle nell’ordine di
disassemblaggio. Ciò consente un
assemblaggio più veloce e favorisce
la reinstallazione corretta di tutti i
componenti.
5. Tenere lontano dal fuoco.
TUTTI I PEZZI DI RICAMBIO
1. Si consiglia di utilizzare compo-
nenti originali Yamaha per tutte le
sostituzioni. Per assemblaggio e
regolazione, utilizzare olio e/o
grasso raccomandato da Yamaha.
INFORMACIÓN
IMPORTANTE
PREPARACIÓN PARA LA
EXTRACCIÓN Y DESMONTAJE
1. Antes de extraer y desmontar,
elimine toda la suciedad, barro,
polvo y materiales extraños.
Cuando vaya a lavar la máquina
con agua a presión cubra los
elementos siguientes.
Salida del silenciador
Toma de aire de la cubierta
lateral
Orificio de la parte inferior de
la carcasa de la bomba de
agua
Orificio de vaciado de la culata
(lado derecho)
Todos los componentes eléc-
tricos
2. Utilice las herramientas y equipo
de limpieza apropiados. Con-
sulte el apartado “HERRAMIEN-
TAS ESPECIALES”.
3. Cuando desmonte la máquina,
mantenga juntas las piezas
emparejadas. Esto incluye
engranajes, cilindros, pistones y
otras piezas que se han ido
“acoplando” durante el desgaste
normal. Las piezas emparejadas
se deben reutilizar o cambiar en
conjunto.
WICHTIGE INFORMATIONEN
INFORMAZIONI IMPORTANTI
INFORMACIÓN IMPORTANTE
4. Durante el desmontaje de la
máquina, limpie todas las piezas
y colóquelas en bandejas en el
mismo orden en el que las ha
desmontado. Con ello reducirá
el tiempo de montaje y asegu-
rará la correcta instalación de
todas las piezas.
5. Manténgalo todo alejado del
fuego.
TODOS LOS REPUESTOS
1. Se recomienda utilizar repuestos
originales Yamaha para todas
las sustituciones. Utilice el aceite
o grasa recomendados por
Yamaha para el montaje y el
ajuste.
Page 32 of 900

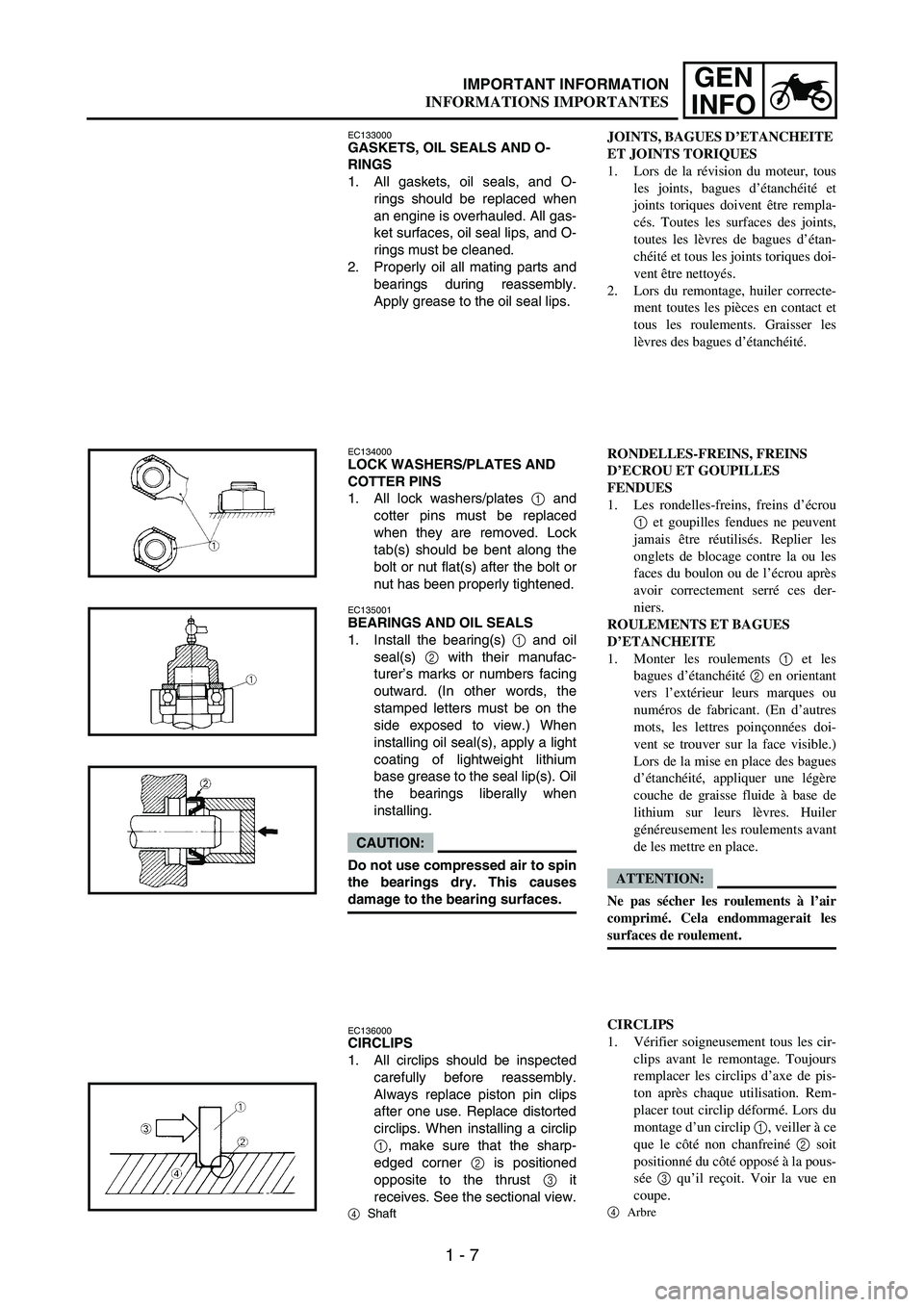

1 - 7
GEN
INFOIMPORTANT INFORMATION
EC133000GASKETS, OIL SEALS AND O-
RINGS
1. All gaskets, oil seals, and O-
rings should be replaced when
an engine is overhauled. All gas-
ket surfaces, oil seal lips, and O-
rings must be cleaned.
2. Properly oil all mating parts and
bearings during reassembly.
Apply grease to the oil seal lips.
EC134000LOCK WASHERS/PLATES AND
COTTER PINS
1. All lock washers/plates
1 and
cotter pins must be replaced
when they are removed. Lock
tab(s) should be bent along the
bolt or nut flat(s) after the bolt or
nut has been properly tightened.
EC135001BEARINGS AND OIL SEALS
1. Install the bearing(s)
1 and oil
seal(s)
2 with their manufac-
turer’s marks or numbers facing
outward. (In other words, the
stamped letters must be on the
side exposed to view.) When
installing oil seal(s), apply a light
coating of lightweight lithium
base grease to the seal lip(s). Oil
the bearings liberally when
installing.
CAUTION:
Do not use compressed air to spin
the bearings dry. This causes
damage to the bearing surfaces.
EC136000CIRCLIPS
1. All circlips should be inspected
carefully before reassembly.
Always replace piston pin clips
after one use. Replace distorted
circlips. When installing a circlip
1, make sure that the sharp-
edged corner
2 is positioned
opposite to the thrust
3 it
receives. See the sectional view.
4Shaft
JOINTS, BAGUES D’ETANCHEITE
ET JOINTS TORIQUES
1. Lors de la révision du moteur, tous
les joints, bagues d’étanchéité et
joints toriques doivent être rempla-
cés. Toutes les surfaces des joints,
toutes les lèvres de bagues d’étan-
chéité et tous les joints toriques doi-
vent être nettoyés.
2. Lors du remontage, huiler correcte-
ment toutes les pièces en contact et
tous les roulements. Graisser les
lèvres des bagues d’étanchéité.
RONDELLES-FREINS, FREINS
D’ECROU ET GOUPILLES
FENDUES
1. Les rondelles-freins, freins d’écrou
1 et goupilles fendues ne peuvent
jamais être réutilisés. Replier les
onglets de blocage contre la ou les
faces du boulon ou de l’écrou après
avoir correctement serré ces der-
niers.
ROULEMENTS ET BAGUES
D’ETANCHEITE
1. Monter les roulements 1 et les
bagues d’étanchéité 2 en orientant
vers l’extérieur leurs marques ou
numéros de fabricant. (En d’autres
mots, les lettres poinçonnées doi-
vent se trouver sur la face visible.)
Lors de la mise en place des bagues
d’étanchéité, appliquer une légère
couche de graisse fluide à base de
lithium sur leurs lèvres. Huiler
généreusement les roulements avant
de les mettre en place.
ATTENTION:
Ne pas sécher les roulements à l’air
comprimé. Cela endommagerait les
surfaces de roulement.
CIRCLIPS
1. Vérifier soigneusement tous les cir-
clips avant le remontage. Toujours
remplacer les circlips d’axe de pis-
ton après chaque utilisation. Rem-
placer tout circlip déformé. Lors du
montage d’un circlip 1, veiller à ce
que le côté non chanfreiné 2 soit
positionné du côté opposé à la pous-
sée 3 qu’il reçoit. Voir la vue en
coupe.
4
Arbre
INFORMATIONS IMPORTANTES
Page 33 of 900

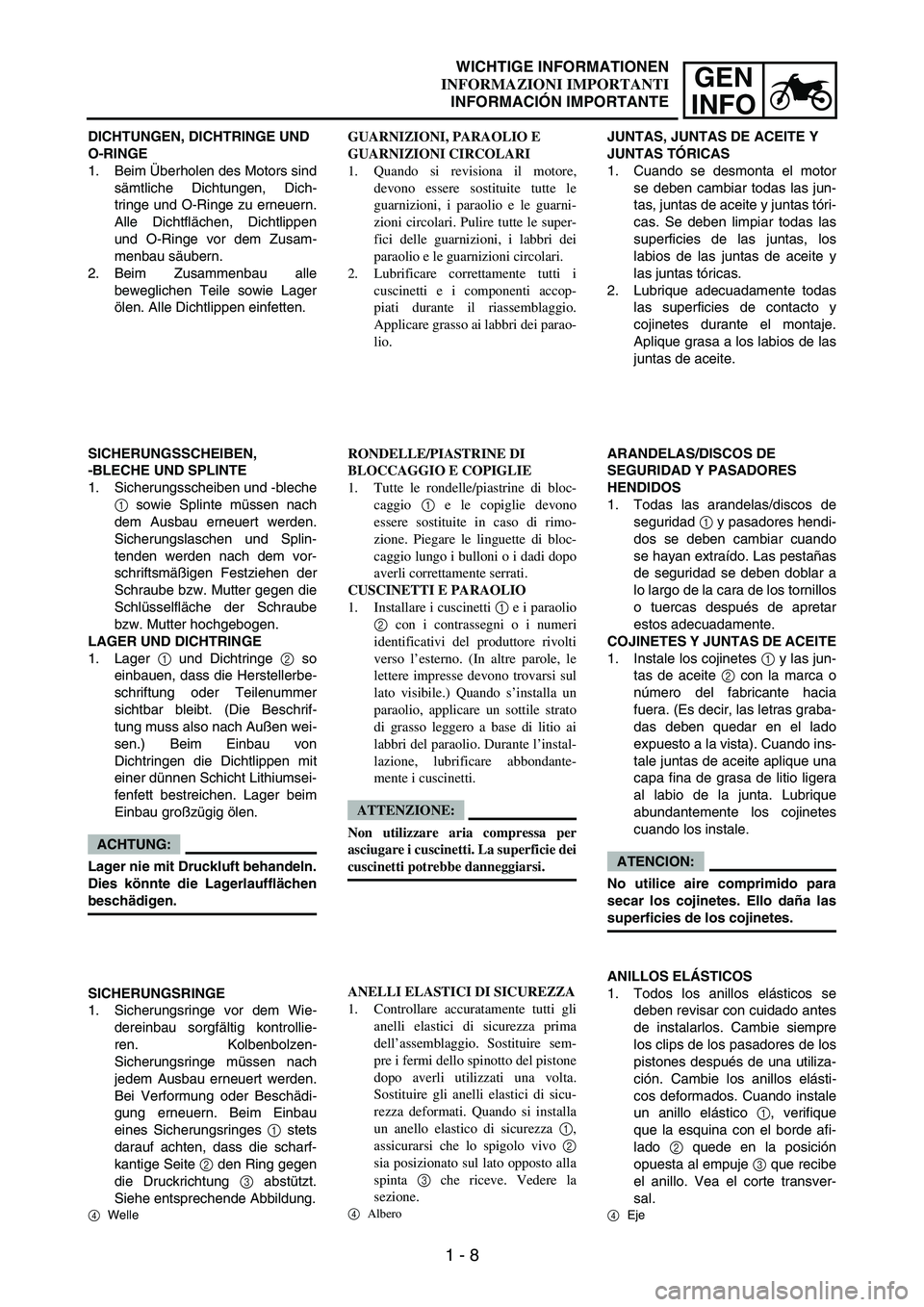

1 - 8
GEN
INFO
DICHTUNGEN, DICHTRINGE UND
O-RINGE
1. Beim Überholen des Motors sind
sämtliche Dichtungen, Dich-
tringe und O-Ringe zu erneuern.
Alle Dichtflächen, Dichtlippen
und O-Ringe vor dem Zusam-
menbau säubern.
2. Beim Zusammenbau alle
beweglichen Teile sowie Lager
ölen. Alle Dichtlippen einfetten.
SICHERUNGSSCHEIBEN,
-BLECHE UND SPLINTE
1. Sicherungsscheiben und -bleche
1 sowie Splinte müssen nach
dem Ausbau erneuert werden.
Sicherungslaschen und Splin-
tenden werden nach dem vor-
schriftsmäßigen Festziehen der
Schraube bzw. Mutter gegen die
Schlüsselfläche der Schraube
bzw. Mutter hochgebogen.
LAGER UND DICHTRINGE
1. Lager
1 und Dichtringe
2 so
einbauen, dass die Herstellerbe-
schriftung oder Teilenummer
sichtbar bleibt. (Die Beschrif-
tung muss also nach Außen wei-
sen.) Beim Einbau von
Dichtringen die Dichtlippen mit
einer dünnen Schicht Lithiumsei-
fenfett bestreichen. Lager beim
Einbau großzügig ölen.
ACHTUNG:
Lager nie mit Druckluft behandeln.
Dies könnte die Lagerlaufflächen
beschädigen.
SICHERUNGSRINGE
1. Sicherungsringe vor dem Wie-
dereinbau sorgfältig kontrollie-
ren. Kolbenbolzen-
Sicherungsringe müssen nach
jedem Ausbau erneuert werden.
Bei Verformung oder Beschädi-
gung erneuern. Beim Einbau
eines Sicherungsringes
1 stets
darauf achten, dass die scharf-
kantige Seite
2 den Ring gegen
die Druckrichtung
3 abstützt.
Siehe entsprechende Abbildung.
4Welle
GUARNIZIONI, PARAOLIO E
GUARNIZIONI CIRCOLARI
1. Quando si revisiona il motore,
devono essere sostituite tutte le
guarnizioni, i paraolio e le guarni-
zioni circolari. Pulire tutte le super-
fici delle guarnizioni, i labbri dei
paraolio e le guarnizioni circolari.
2. Lubrificare correttamente tutti i
cuscinetti e i componenti accop-
piati durante il riassemblaggio.
Applicare grasso ai labbri dei parao-
lio.
RONDELLE/PIASTRINE DI
BLOCCAGGIO E COPIGLIE
1. Tutte le rondelle/piastrine di bloc-
caggio 1 e le copiglie devono
essere sostituite in caso di rimo-
zione. Piegare le linguette di bloc-
caggio lungo i bulloni o i dadi dopo
averli correttamente serrati.
CUSCINETTI E PARAOLIO
1. Installare i cuscinetti 1 e i paraolio
2 con i contrassegni o i numeri
identificativi del produttore rivolti
verso l’esterno. (In altre parole, le
lettere impresse devono trovarsi sul
lato visibile.) Quando s’installa un
paraolio, applicare un sottile strato
di grasso leggero a base di litio ai
labbri del paraolio. Durante l’instal-
lazione, lubrificare abbondante-
mente i cuscinetti.
ATTENZIONE:
Non utilizzare aria compressa per
asciugare i cuscinetti. La superficie dei
cuscinetti potrebbe danneggiarsi.
ANELLI ELASTICI DI SICUREZZA
1. Controllare accuratamente tutti gli
anelli elastici di sicurezza prima
dell’assemblaggio. Sostituire sem-
pre i fermi dello spinotto del pistone
dopo averli utilizzati una volta.
Sostituire gli anelli elastici di sicu-
rezza deformati. Quando si installa
un anello elastico di sicurezza 1,
assicurarsi che lo spigolo vivo 2
sia posizionato sul lato opposto alla
spinta 3 che riceve. Vedere la
sezione.
4
Albero
JUNTAS, JUNTAS DE ACEITE Y
JUNTAS TÓRICAS
1. Cuando se desmonta el motor
se deben cambiar todas las jun-
tas, juntas de aceite y juntas tóri-
cas. Se deben limpiar todas las
superficies de las juntas, los
labios de las juntas de aceite y
las juntas tóricas.
2. Lubrique adecuadamente todas
las superficies de contacto y
cojinetes durante el montaje.
Aplique grasa a los labios de las
juntas de aceite.
ARANDELAS/DISCOS DE
SEGURIDAD Y PASADORES
HENDIDOS
1. Todas las arandelas/discos de
seguridad
1 y pasadores hendi-
dos se deben cambiar cuando
se hayan extraído. Las pestañas
de seguridad se deben doblar a
lo largo de la cara de los tornillos
o tuercas después de apretar
estos adecuadamente.
COJINETES Y JUNTAS DE ACEITE
1. Instale los cojinetes
1 y las jun-
tas de aceite
2 con la marca o
número del fabricante hacia
fuera. (Es decir, las letras graba-
das deben quedar en el lado
expuesto a la vista). Cuando ins-
tale juntas de aceite aplique una
capa fina de grasa de litio ligera
al labio de la junta. Lubrique
abundantemente los cojinetes
cuando los instale.
ATENCION:
No utilice aire comprimido para
secar los cojinetes. Ello daña las
superficies de los cojinetes.
ANILLOS ELÁSTICOS
1. Todos los anillos elásticos se
deben revisar con cuidado antes
de instalarlos. Cambie siempre
los clips de los pasadores de los
pistones después de una utiliza-
ción. Cambie los anillos elásti-
cos deformados. Cuando instale
un anillo elástico
1, verifique
que la esquina con el borde afi-
lado
2 quede en la posición
opuesta al empuje
3 que recibe
el anillo. Vea el corte transver-
sal.
4Eje
WICHTIGE INFORMATIONEN
INFORMAZIONI IMPORTANTI
INFORMACIÓN IMPORTANTE
Page 34 of 900
1 - 9
GEN

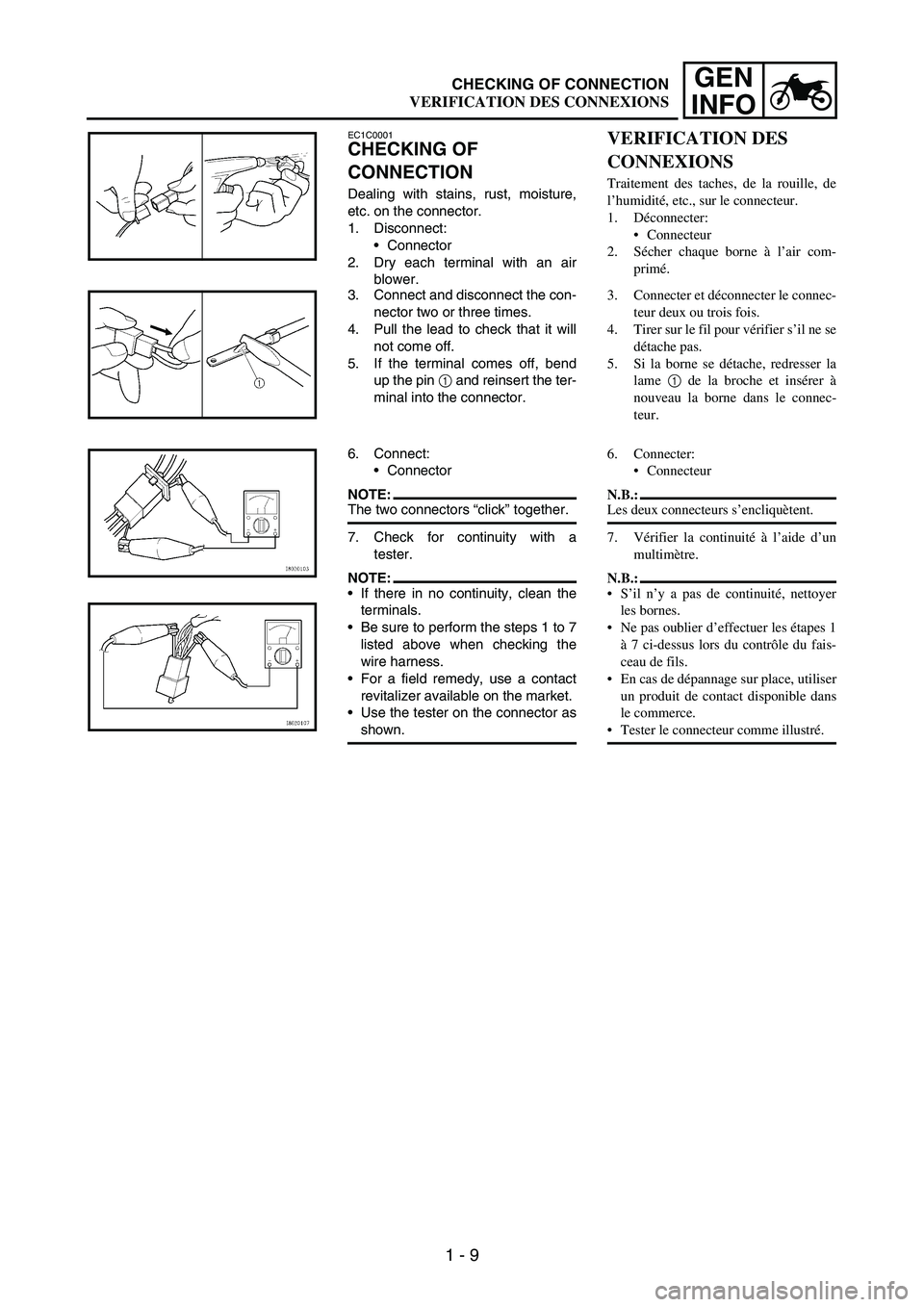

INFOCHECKING OF CONNECTION
EC1C0001
CHECKING OF
CONNECTION
Dealing with stains, rust, moisture,
etc. on the connector.
1. Disconnect:
Connector
2. Dry each terminal with an air
blower.
3. Connect and disconnect the con-
nector two or three times.
4. Pull the lead to check that it will
not come off.
5. If the terminal comes off, bend
up the pin
1 and reinsert the ter-
minal into the connector.
6. Connect:
Connector
NOTE:The two connectors “click” together.
7. Check for continuity with a
tester.
NOTE:If there in no continuity, clean the
terminals.
Be sure to perform the steps 1 to 7
listed above when checking the
wire harness.
For a field remedy, use a contact
revitalizer available on the market.
Use the tester on the connector as
shown.
VERIFICATION DES
CONNEXIONS
Traitement des taches, de la rouille, de
l’humidité, etc., sur le connecteur.
1. Déconnecter:
Connecteur
2. Sécher chaque borne à l’air com-
primé.
3. Connecter et déconnecter le connec-
teur deux ou trois fois.
4. Tirer sur le fil pour vérifier s’il ne se
détache pas.
5. Si la borne se détache, redresser la
lame 1 de la broche et insérer à
nouveau la borne dans le connec-
teur.
6. Connecter:
Connecteur
N.B.:Les deux connecteurs s’encliquètent.
7. Vérifier la continuité à l’aide d’un
multimètre.
N.B.:
S’il n’y a pas de continuité, nettoyer
les bornes.
Ne pas oublier d’effectuer les étapes 1
à 7 ci-dessus lors du contrôle du fais-
ceau de fils.
En cas de dépannage sur place, utiliser
un produit de contact disponible dans
le commerce.
Tester le connecteur comme illustré.
VERIFICATION DES CONNEXIONS
Page 35 of 900
1 - 10
GEN
INFO

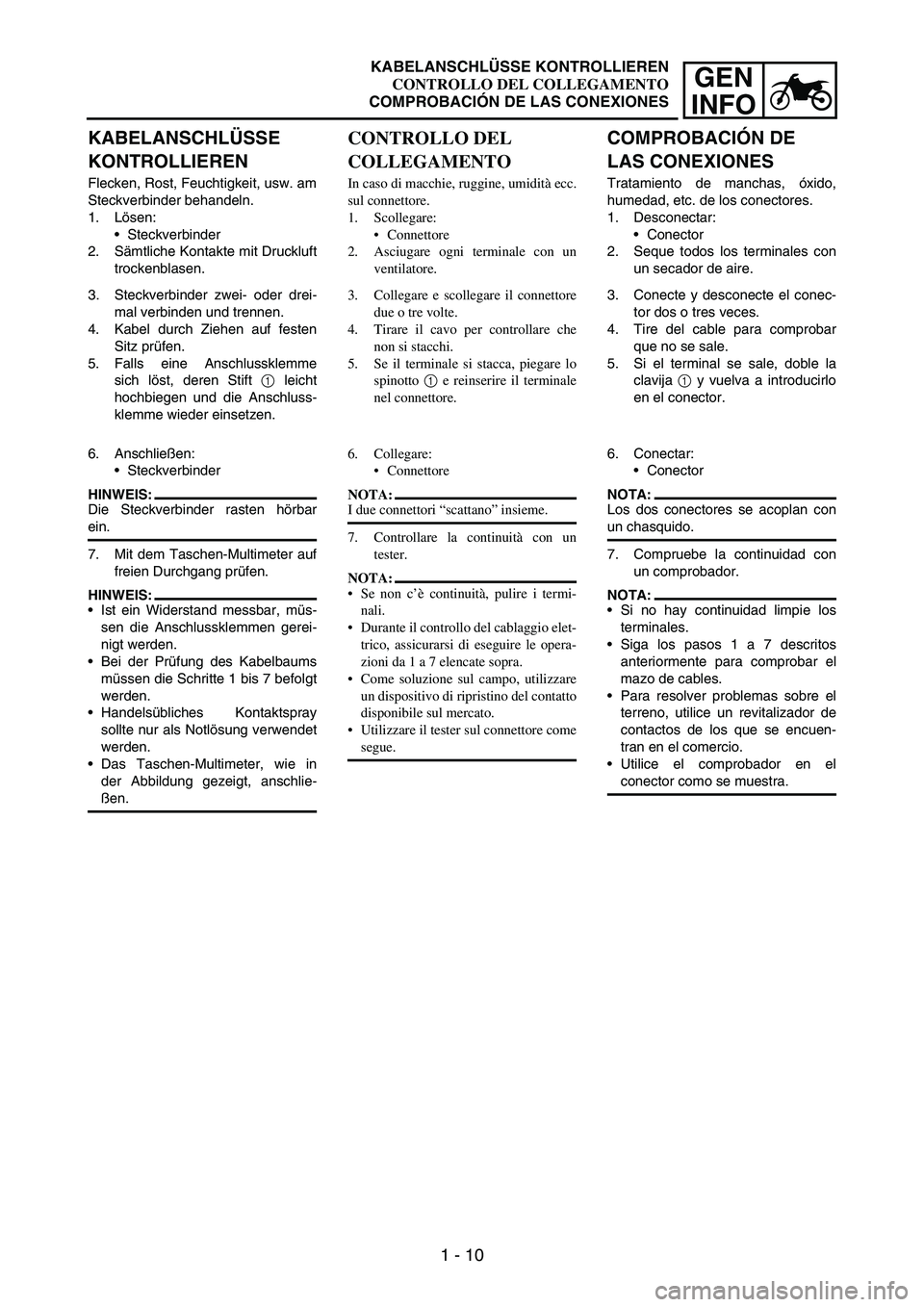

KABELANSCHLÜSSE
KONTROLLIEREN
Flecken, Rost, Feuchtigkeit, usw. am
Steckverbinder behandeln.
1. Lösen:
Steckverbinder
2. Sämtliche Kontakte mit Druckluft
trockenblasen.
3. Steckverbinder zwei- oder drei-
mal verbinden und trennen.
4. Kabel durch Ziehen auf festen
Sitz prüfen.
5. Falls eine Anschlussklemme
sich löst, deren Stift
1 leicht
hochbiegen und die Anschluss-
klemme wieder einsetzen.
6. Anschließen:
Steckverbinder
HINWEIS:
Die Steckverbinder rasten hörbar
ein.
7. Mit dem Taschen-Multimeter auf
freien Durchgang prüfen.
HINWEIS:
Ist ein Widerstand messbar, müs-
sen die Anschlussklemmen gerei-
nigt werden.
Bei der Prüfung des Kabelbaums
müssen die Schritte 1 bis 7 befolgt
werden.
Handelsübliches Kontaktspray
sollte nur als Notlösung verwendet
werden.
Das Taschen-Multimeter, wie in
der Abbildung gezeigt, anschlie-
ßen.
CONTROLLO DEL
COLLEGAMENTO
In caso di macchie, ruggine, umidità ecc.
sul connettore.
1. Scollegare:
Connettore
2. Asciugare ogni terminale con un
ventilatore.
3. Collegare e scollegare il connettore
due o tre volte.
4. Tirare il cavo per controllare che
non si stacchi.
5. Se il terminale si stacca, piegare lo
spinotto 1 e reinserire il terminale
nel connettore.
6. Collegare:
Connettore
NOTA:I due connettori “scattano” insieme.
7. Controllare la continuità con un
tester.
NOTA:
Se non c’è continuità, pulire i termi-
nali.
Durante il controllo del cablaggio elet-
trico, assicurarsi di eseguire le opera-
zioni da 1 a 7 elencate sopra.
Come soluzione sul campo, utilizzare
un dispositivo di ripristino del contatto
disponibile sul mercato.
Utilizzare il tester sul connettore come
segue.
COMPROBACIÓN DE
LAS CONEXIONES
Tratamiento de manchas, óxido,
humedad, etc. de los conectores.
1. Desconectar:
Conector
2. Seque todos los terminales con
un secador de aire.
3. Conecte y desconecte el conec-
tor dos o tres veces.
4. Tire del cable para comprobar
que no se sale.
5. Si el terminal se sale, doble la
clavija
1 y vuelva a introducirlo
en el conector.
6. Conectar:
Conector
NOTA:
Los dos conectores se acoplan con
un chasquido.
7. Compruebe la continuidad con
un comprobador.
NOTA:
Si no hay continuidad limpie los
terminales.
Siga los pasos 1 a 7 descritos
anteriormente para comprobar el
mazo de cables.
Para resolver problemas sobre el
terreno, utilice un revitalizador de
contactos de los que se encuen-
tran en el comercio.
Utilice el comprobador en el
conector como se muestra.
KABELANSCHLÜSSE KONTROLLIEREN
CONTROLLO DEL COLLEGAMENTO
COMPROBACIÓN DE LAS CONEXIONES
Page 36 of 900
1 - 11
GEN
INFO

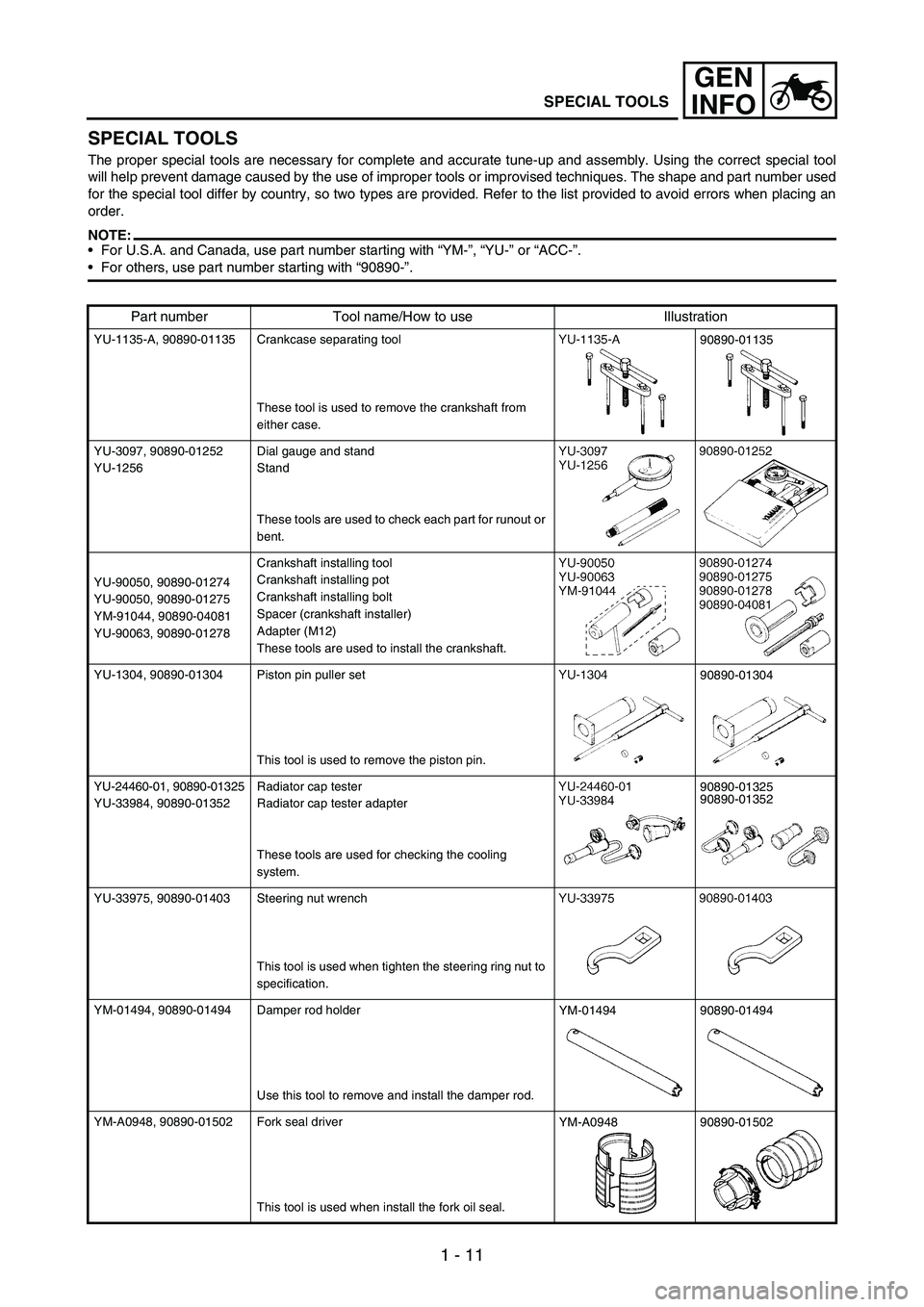

SPECIAL TOOLS
SPECIAL TOOLS
The proper special tools are necessary for complete and accurate tune-up and assembly. Using the correct special tool
will help prevent damage caused by the use of improper tools or improvised techniques. The shape and part number used
for the special tool differ by country, so two types are provided. Refer to the list provided to avoid errors when placing an
order.
NOTE:For U.S.A. and Canada, use part number starting with “YM-”, “YU-” or “ACC-”.
For others, use part number starting with “90890-”.
Part number Tool name/How to use Illustration
YU-1135-A, 90890-01135 Crankcase separating tool
These tool is used to remove the crankshaft from
either case.
YU-3097, 90890-01252
YU-1256Dial gauge and stand
Stand
These tools are used to check each part for runout or
bent.
YU-90050, 90890-01274
YU-90050, 90890-01275
YM-91044, 90890-04081
YU-90063, 90890-01278Crankshaft installing tool
Crankshaft installing pot
Crankshaft installing bolt
Spacer (crankshaft installer)
Adapter (M12)
These tools are used to install the crankshaft.
YU-1304, 90890-01304 Piston pin puller set
This tool is used to remove the piston pin.
YU-24460-01, 90890-01325
YU-33984, 90890-01352Radiator cap tester
Radiator cap tester adapter
These tools are used for checking the cooling
system.
YU-33975, 90890-01403 Steering nut wrench
This tool is used when tighten the steering ring nut to
specification.
YM-01494, 90890-01494 Damper rod holder
Use this tool to remove and install the damper rod.
YM-A0948, 90890-01502 Fork seal driver
This tool is used when install the fork oil seal.90890-01135
90890-01304
90890-01325
90890-01352
YM-0149490890-01494
YM-A094890890-01502
Page 37 of 900
1 - 12
GEN
INFO

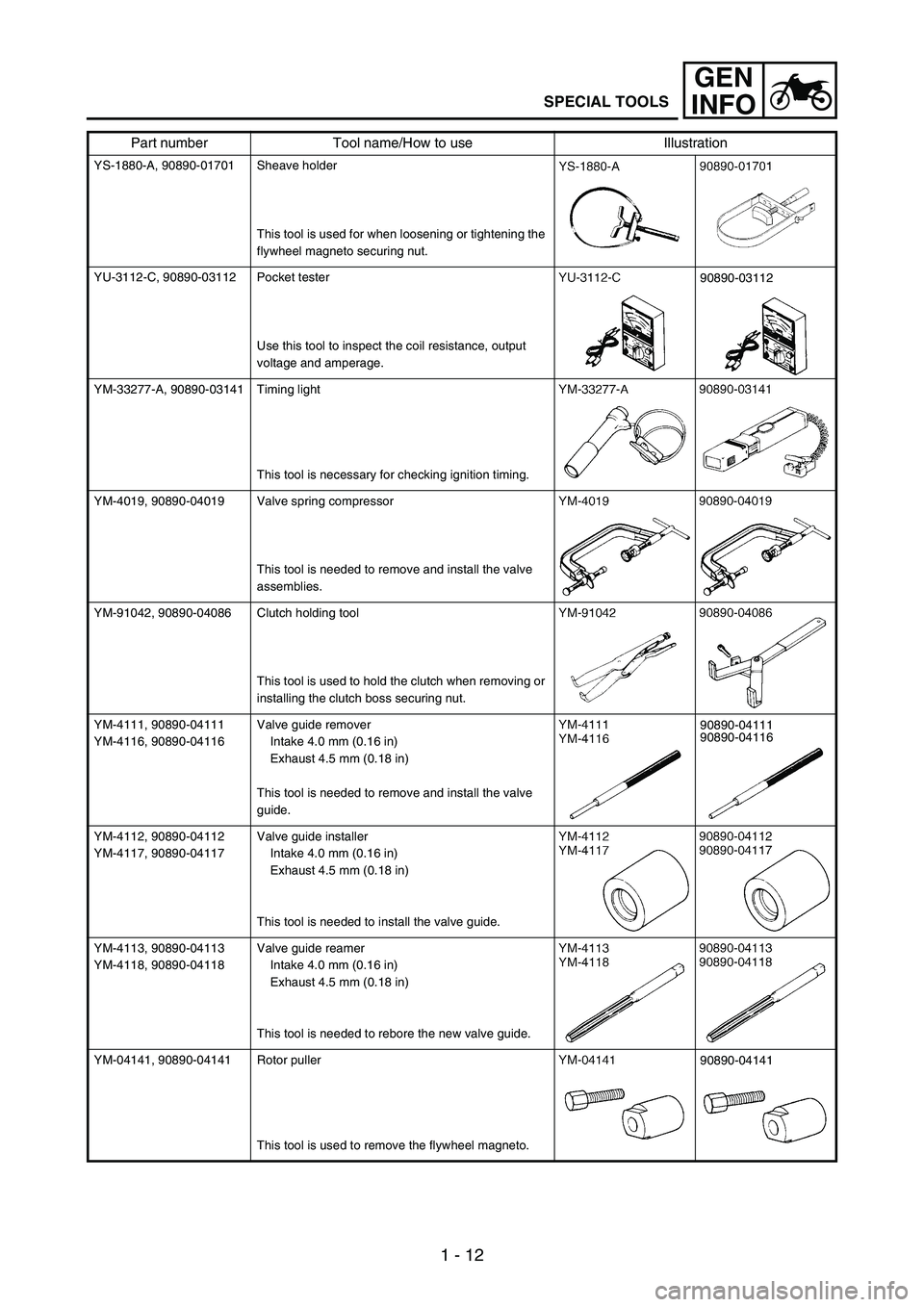

SPECIAL TOOLS
YS-1880-A, 90890-01701 Sheave holder
This tool is used for when loosening or tightening the
flywheel magneto securing nut.
YU-3112-C, 90890-03112 Pocket tester
Use this tool to inspect the coil resistance, output
voltage and amperage.
YM-33277-A, 90890-03141 Timing light
This tool is necessary for checking ignition timing.
YM-4019, 90890-04019 Valve spring compressor
This tool is needed to remove and install the valve
assemblies.
YM-91042, 90890-04086 Clutch holding tool
This tool is used to hold the clutch when removing or
installing the clutch boss securing nut.
YM-4111, 90890-04111
YM-4116, 90890-04116Valve guide remover
Intake 4.0 mm (0.16 in)
Exhaust 4.5 mm (0.18 in)
This tool is needed to remove and install the valve
guide.
YM-4112, 90890-04112
YM-4117, 90890-04117Valve guide installer
Intake 4.0 mm (0.16 in)
Exhaust 4.5 mm (0.18 in)
This tool is needed to install the valve guide.
YM-4113, 90890-04113
YM-4118, 90890-04118Valve guide reamer
Intake 4.0 mm (0.16 in)
Exhaust 4.5 mm (0.18 in)
This tool is needed to rebore the new valve guide.
YM-04141, 90890-04141 Rotor puller
This tool is used to remove the flywheel magneto.
Part number Tool name/How to use Illustration
90890-03112
90890-04111
90890-04116
90890-04141
Page 38 of 900
1 - 13
GEN
INFO

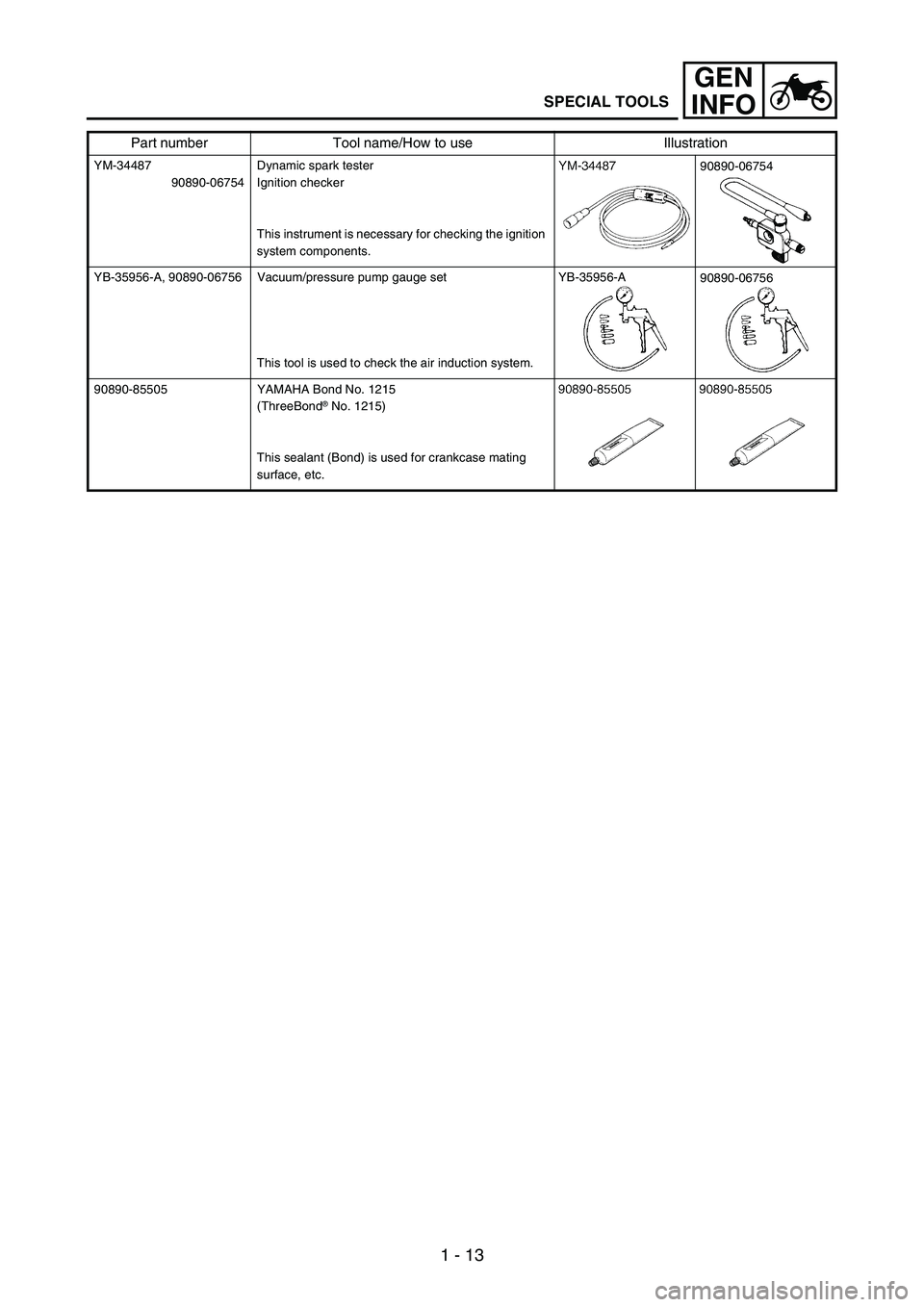

SPECIAL TOOLS
YM-34487
90890-06754Dynamic spark tester
Ignition checker
This instrument is necessary for checking the ignition
system components.
YB-35956-A, 90890-06756 Vacuum/pressure pump gauge set
This tool is used to check the air induction system.
90890-85505 YAMAHA Bond No. 1215
(ThreeBond
® No. 1215)
This sealant (Bond) is used for crankcase mating
surface, etc.
Part number Tool name/How to use Illustration
90890-06754
YB-35956-A90890-06756
Page 39 of 900
1 - 14
GEN
INFO

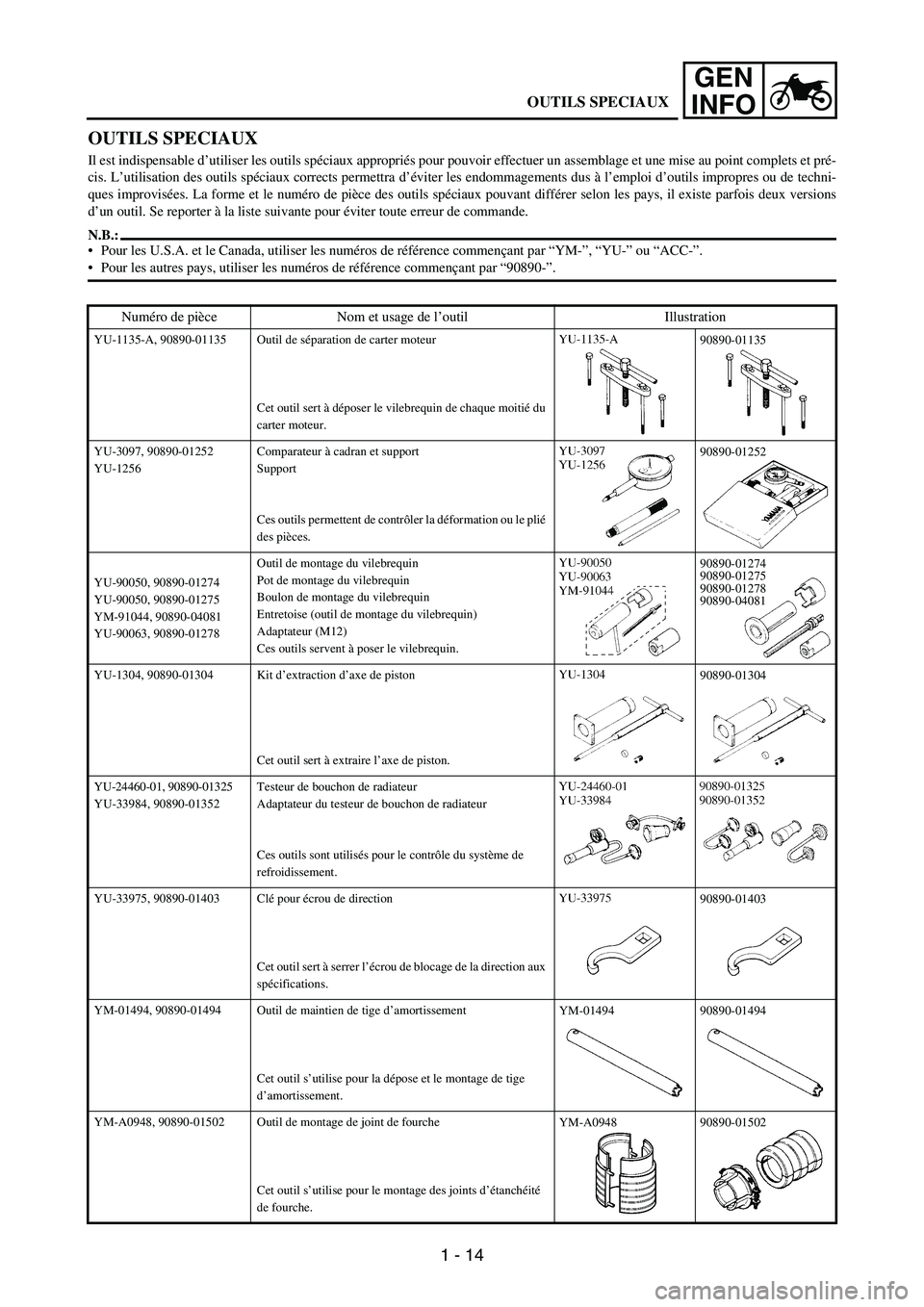

OUTILS SPECIAUX
Il est indispensable d’utiliser les outils spéciaux appropriés pour pouvoir effectuer un assemblage et une mise au point complets et pré-
cis. L’utilisation des outils spéciaux corrects permettra d’éviter les endommagements dus à l’emploi d’outils impropres ou de techni-
ques improvisées. La forme et le numéro de pièce des outils spéciaux pouvant différer selon les pays, il existe parfois deux versions
d’un outil. Se reporter à la liste suivante pour éviter toute erreur de commande.
N.B.:
Pour les U.S.A. et le Canada, utiliser les numéros de référence commençant par “YM-”, “YU-” ou “ACC-”.
Pour les autres pays, utiliser les numéros de référence commençant par “90890-”.
Numéro de pièce Nom et usage de l’outil Illustration
YU-1135-A, 90890-01135 Outil de séparation de carter moteur
Cet outil sert à déposer le vilebrequin de chaque moitié du
carter moteur.
YU-3097, 90890-01252
YU-1256Comparateur à cadran et support
Support
Ces outils permettent de contrôler la déformation ou le plié
des pièces.
YU-90050, 90890-01274
YU-90050, 90890-01275
YM-91044, 90890-04081
YU-90063, 90890-01278Outil de montage du vilebrequin
Pot de montage du vilebrequin
Boulon de montage du vilebrequin
Entretoise (outil de montage du vilebrequin)
Adaptateur (M12)
Ces outils servent à poser le vilebrequin.
YU-1304, 90890-01304 Kit d’extraction d’axe de piston
Cet outil sert à extraire l’axe de piston.
YU-24460-01, 90890-01325
YU-33984, 90890-01352Testeur de bouchon de radiateur
Adaptateur du testeur de bouchon de radiateur
Ces outils sont utilisés pour le contrôle du système de
refroidissement.
YU-33975, 90890-01403 Clé pour écrou de direction
Cet outil sert à serrer l’écrou de blocage de la direction aux
spécifications.
YM-01494, 90890-01494 Outil de maintien de tige d’amortissement
Cet outil s’utilise pour la dépose et le montage de tige
d’amortissement.
YM-A0948, 90890-01502 Outil de montage de joint de fourche
Cet outil s’utilise pour le montage des joints d’étanchéité
de fourche.90890-01135
90890-01252
90890-01274
90890-01275
90890-01278
90890-04081
90890-01304
90890-01403
YM-0149490890-01494
YM-A094890890-01502

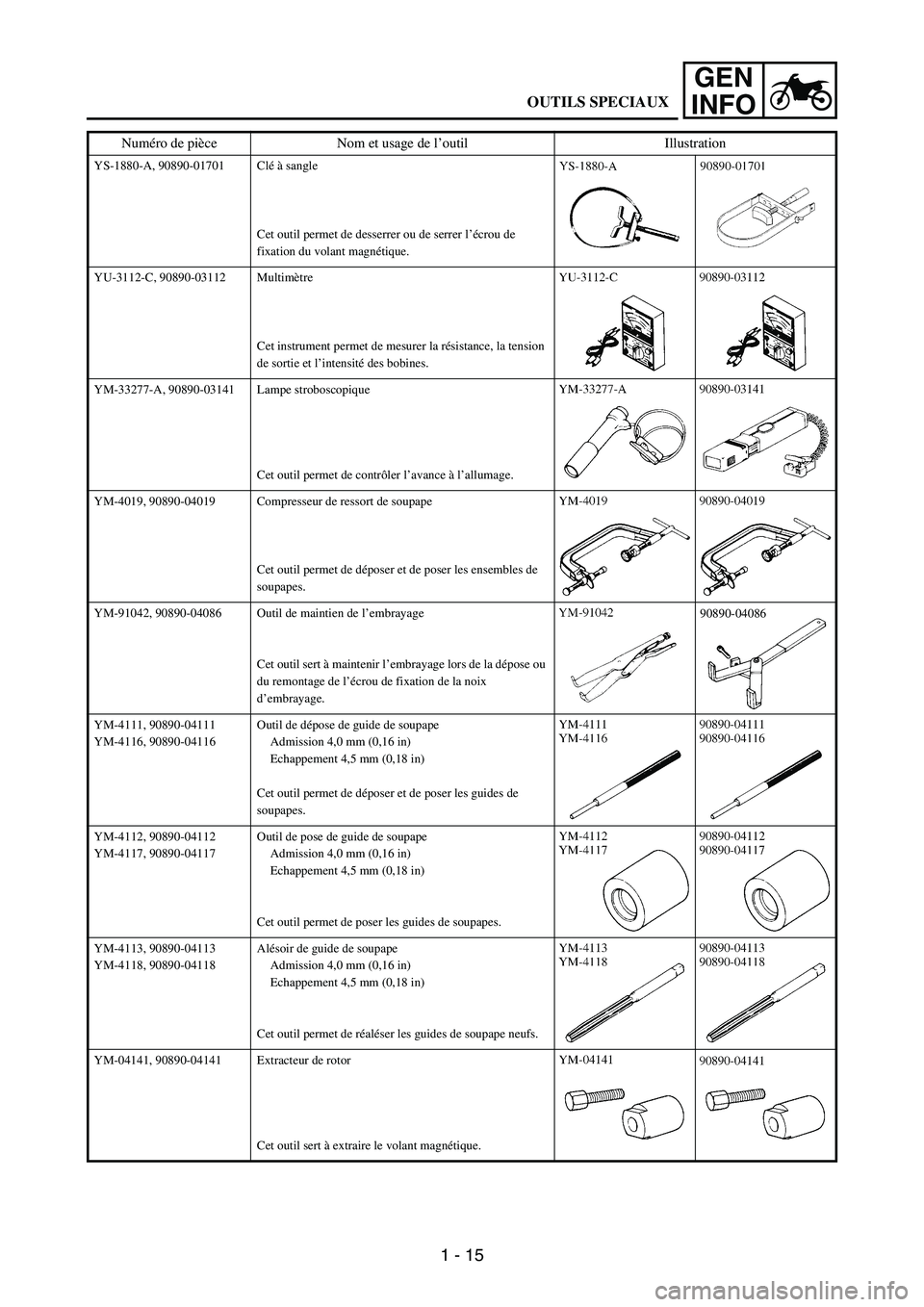

OUTILS SPECIAUX
Page 40 of 900
1 - 15
GEN
INFO
YS-1880-A, 90890-01701 Clé à sangle
Cet outil permet de desserrer ou de serrer l’écrou de
fixation du volant magnétique.
YU-3112-C, 90890-03112 Multimètre
Cet instrument permet de mesurer la résistance, la tension
de sortie et l’intensité des bobines.
YM-33277-A, 90890-03141 Lampe stroboscopique
Cet outil permet de contrôler l’avance à l’allumage.
YM-4019, 90890-04019 Compresseur de ressort de soupape
Cet outil permet de déposer et de poser les ensembles de
soupapes.
YM-91042, 90890-04086 Outil de maintien de l’embrayage
Cet outil sert à maintenir l’embrayage lors de la dépose ou
du remontage de l’écrou de fixation de la noix
d’embrayage.
YM-4111, 90890-04111
YM-4116, 90890-04116Outil de dépose de guide de soupape
Admission 4,0 mm (0,16 in)
Echappement 4,5 mm (0,18 in)
Cet outil permet de déposer et de poser les guides de
soupapes.
YM-4112, 90890-04112
YM-4117, 90890-04117Outil de pose de guide de soupape
Admission 4,0 mm (0,16 in)
Echappement 4,5 mm (0,18 in)
Cet outil permet de poser les guides de soupapes.
YM-4113, 90890-04113
YM-4118, 90890-04118Alésoir de guide de soupape
Admission 4,0 mm (0,16 in)
Echappement 4,5 mm (0,18 in)
Cet outil permet de réaléser les guides de soupape neufs.
YM-04141, 90890-04141 Extracteur de rotor
Cet outil sert à extraire le volant magnétique.
Numéro de pièce Nom et usage de l’outil Illustration
90890-04086
OUTILS SPECIAUX
