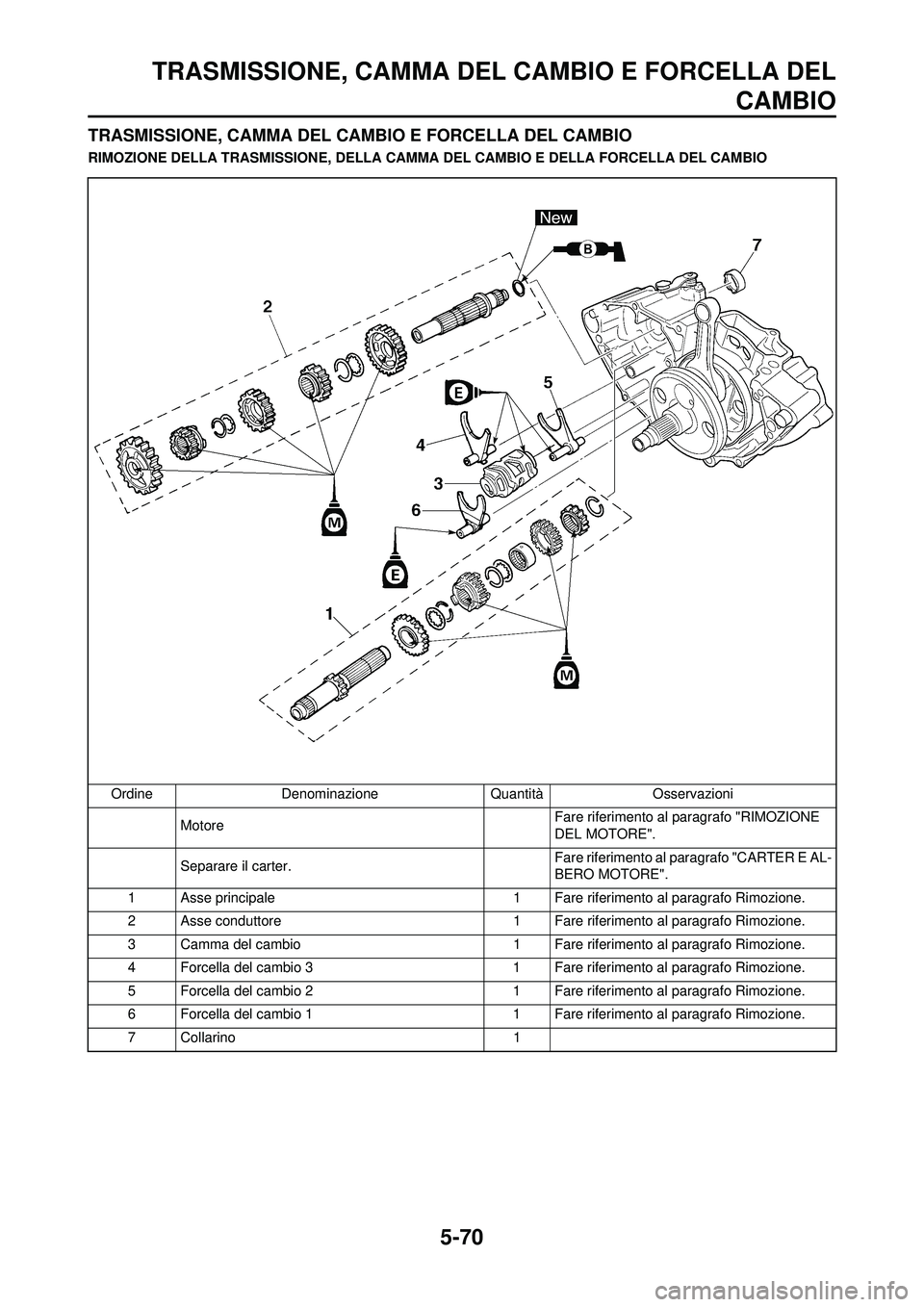

5-70
TRASMISSIONE, CAMMA DEL CAMBIO E FORCELLA DELCAMBIO
TRASMISSIONE, CAMMA DEL CAMBIO E FORCELLA DEL CAMBIO
RIMOZIONE DELLA TRASMISSIONE, DELLA CAMMA DEL CAMBIO E DELLA FORCELLA DEL CAMBIO
Ordine Denominazione QuantitàOsservazioni
Motore Fare riferimento al
paragrafo "RIMOZIONE
DEL MOTORE".
Separare il carter. Fare riferimento al par
agrafo "CARTER E AL-
BERO MOTORE".
1 Asse principale 1 Fare riferimento al paragrafo Rimozione.
2 Asse conduttore 1 Fare riferimento al paragrafo Rimozione.
3 Camma del cambio 1 Fare riferimento al paragrafo Rimozione.
4 Forcella del cambio 3 1 Fare riferimento al paragrafo Rimozione.
5 Forcella del cambio 2 1 Fare riferimento al paragrafo Rimozione.
6 Forcella del cambio 1 1 Fare riferimento al paragrafo Rimozione.
7 Collarino 1

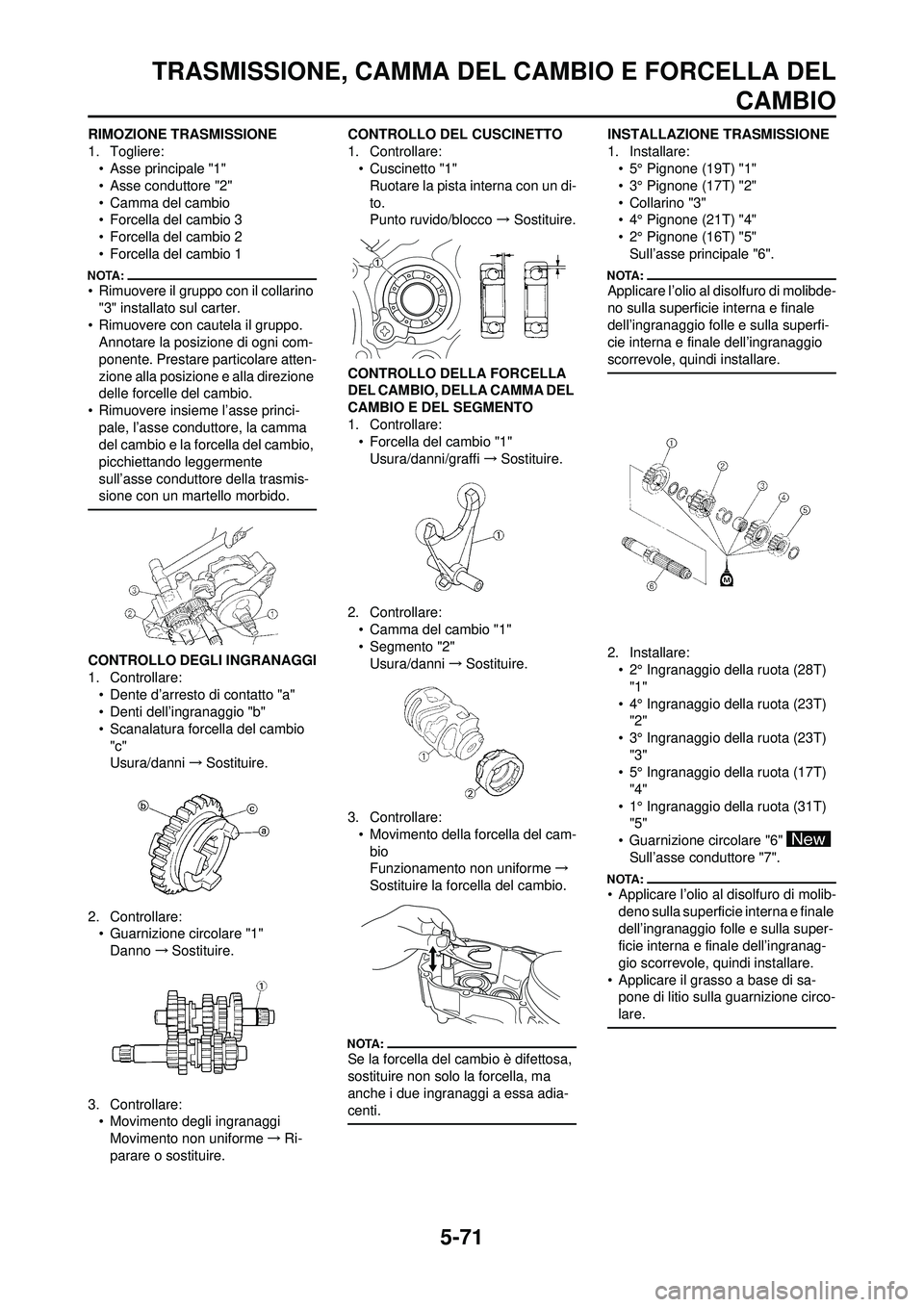

5-71
TRASMISSIONE, CAMMA DEL CAMBIO E FORCELLA DELCAMBIO
RIMOZIONE TRASMISSIONE
1. Togliere:
• Asse principale "1"
• Asse conduttore "2"
• Camma del cambio
• Forcella del cambio 3
• Forcella del cambio 2
• Forcella del cambio 1
• Rimuovere il gruppo con il collarino
"3" installato sul carter.
• Rimuovere con cautela il gruppo. Annotare la posizione di ogni com-
ponente. Prestare particolare atten-
zione alla posizione e alla direzione
delle forcelle del cambio.
• Rimuovere insieme l’asse princi- pale, l’asse conduttore, la camma
del cambio e la forcella del cambio,
picchiettando leggermente
sull’asse condutto re della trasmis-
sione con un martello morbido.
CONTROLLO DEGLI INGRANAGGI
1. Controllare:
• Dente d’arresto di contatto "a"
• Denti dell’ingranaggio "b"
• Scanalatura forcella del cambio "c"
Usura/danni →Sostituire.
2. Controllare: • Guarnizione circolare "1"
Danno →Sostituire.
3. Controllare: • Movimento degli ingranaggi
Movimento non uniforme →Ri-
parare o sostituire. CONTROLLO DEL CUSCINETTO
1. Controllare:
• Cuscinetto "1"Ruotare la pista interna con un di-
to.
Punto ruvido/blocco → Sostituire.
CONTROLLO DELLA FORCELLA
DEL CAMBIO, DELLA CAMMA DEL
CAMBIO E DEL SEGMENTO
1. Controllare: • Forcella del cambio "1"
Usura/danni/graffi →Sostituire.
2. Controllare: • Camma del cambio "1"
• Segmento "2"Usura/danni →Sostituire.
3. Controllare: • Movimento della forcella del cam-
bio
Funzionamento non uniforme →
Sostituire la forcella del cambio.
Se la forcella del cambio è difettosa,
sostituire non solo la forcella, ma
anche i due ingranaggi a essa adia-
centi.
INSTALLAZIONE TRASMISSIONE
1. Installare: • 5° Pignone (19T) "1"
• 3° Pignone (17T) "2"
•Collarino "3"
• 4° Pignone (21T) "4"
• 2° Pignone (16T) "5"
Sull’asse principale "6".
Applicare l’olio al disolfuro di molibde-
no sulla superficie interna e finale
dell’ingranaggio folle e sulla superfi-
cie interna e finale dell’ingranaggio
scorrevole, quindi installare.
2. Installare:
• 2° Ingranaggio della ruota (28T) "1"
• 4° Ingranaggio della ruota (23T) "2"
• 3° Ingranaggio della ruota (23T)
"3"
• 5° Ingranaggio della ruota (17T) "4"
• 1° Ingranaggio della ruota (31T) "5"
• Guarnizione circolare "6"
Sull’asse conduttore "7".
• Applicare l’olio al disolfuro di molib-deno sulla superficie interna e finale
dell’ingranaggio folle e sulla super-
ficie interna e finale dell’ingranag-
gio scorrevole, quin di installare.
• Applicare il grasso a base di sa- pone di litio sulla guarnizione circo-
lare.

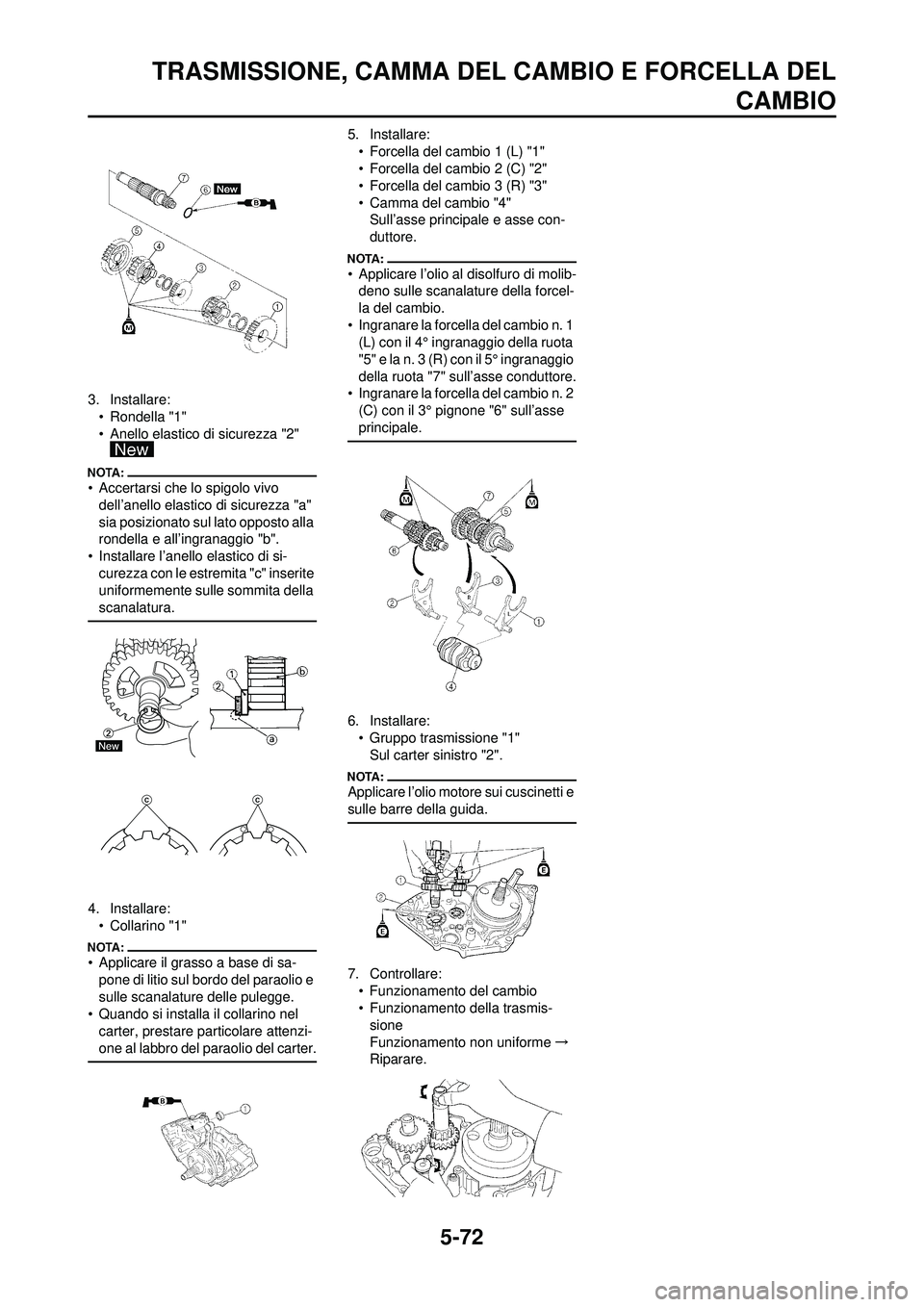

5-72
TRASMISSIONE, CAMMA DEL CAMBIO E FORCELLA DELCAMBIO
3. Installare:
• Rondella "1"
• Anello elastico di sicurezza "2"
• Accertarsi che lo spigolo vivo dell’anello elastico di sicurezza "a"
sia posizionato sul lato opposto alla
rondella e all’ingranaggio "b".
• Installare l’anello elastico di si-
curezza con le estremita "c" inserite
uniformemente sulle sommita della
scanalatura.
4. Installare:•Collarino "1"
• Applicare il grasso a base di sa-pone di litio sul bordo del paraolio e
sulle scanalature delle pulegge.
• Quando si installa il collarino nel carter, prestare particolare attenzi-
one al labbro del paraolio del carter.
5. Installare:
• Forcella del cambio 1 (L) "1"
• Forcella del cambio 2 (C) "2"
• Forcella del cambio 3 (R) "3"
• Camma del cambio "4"Sull’asse principale e asse con-
duttore.
• Applicare l’olio al disolfuro di molib-deno sulle scanalature della forcel-
la del cambio.
• Ingranare la forcella del cambio n. 1 (L) con il 4° ingranaggio della ruota
"5" e la n. 3 (R) con il 5° ingranaggio
della ruota "7" sull’asse conduttore.
• Ingranare la forcella del cambio n. 2
(C) con il 3° pignone "6" sull’asse
principale.
6. Installare:• Gruppo trasmissione "1"
Sul carter sinistro "2".
Applicare l’olio motore sui cuscinetti e
sulle barre della guida.
7. Controllare:• Funzionamento del cambio
• Funzionamento della trasmis-sione
Funzionamento non uniforme →
Riparare.

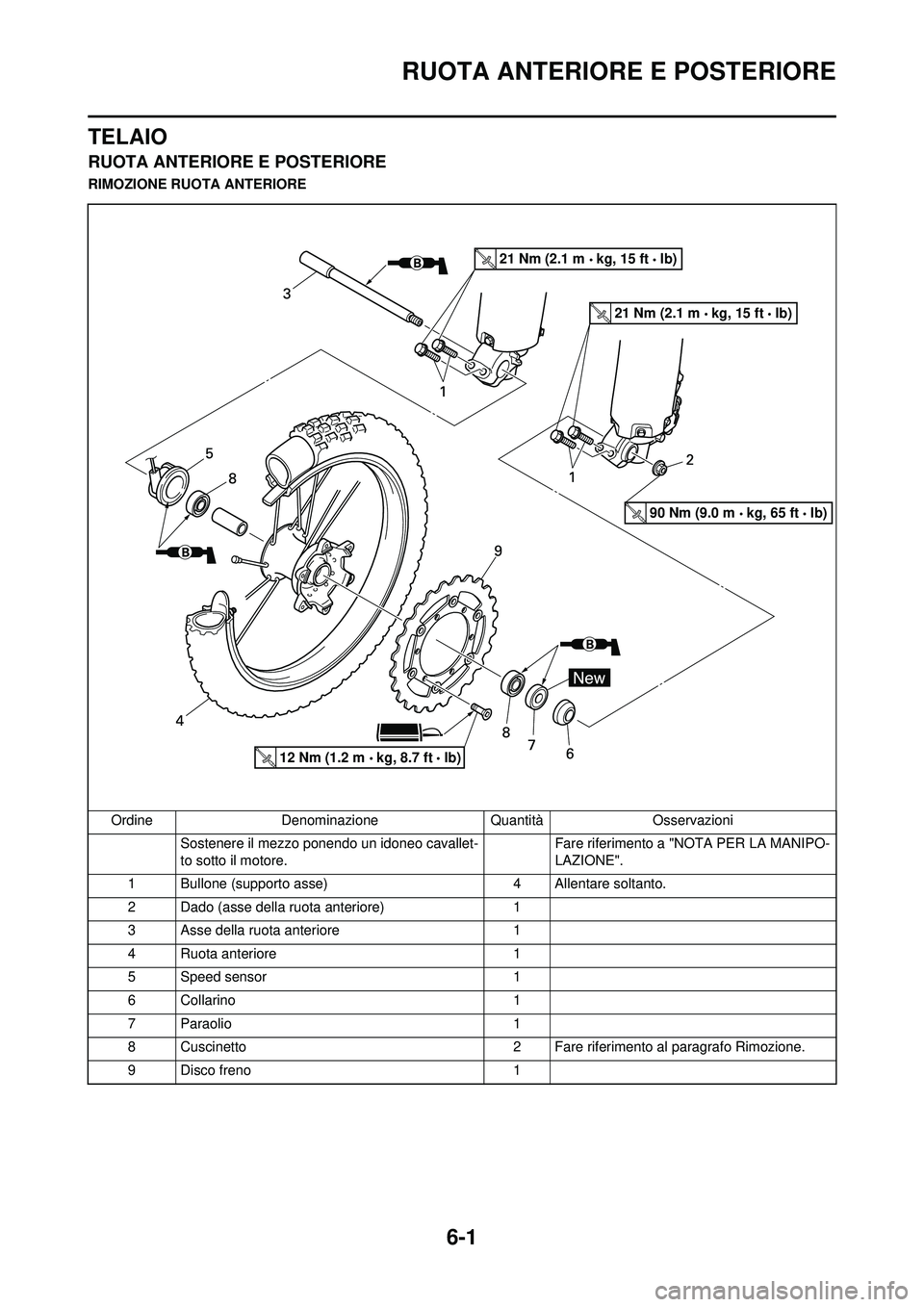

6-1
RUOTA ANTERIORE E POSTERIORE
TELAIO
RUOTA ANTERIORE E POSTERIORE
RIMOZIONE RUOTA ANTERIOREOrdine Denominazione Quantità Osservazioni Sostenere il mezzo ponendo un idoneo cavallet-
to sotto il motore. Fare riferimento a "N
OTA PER LA MANIPO-
LAZIONE".
1 Bullone (supporto asse) 4 Allentare soltanto.
2 Dado (asse della ruota anteriore) 1
3 Asse della ruota anteriore 1
4 Ruota anteriore 1
5 Speed sensor 1
6 Collarino 1
7 Paraolio 1
8 Cuscinetto 2 Fare riferimento al paragrafo Rimozione.
9 Disco freno 1
21 Nm (2.1 m kg, 15 ft lb)
21 Nm (2.1 m kg, 15 ft lb)
12 Nm (1.2 m kg, 8.7 ft lb)
90 Nm (9.0 m kg, 65 ft lb)

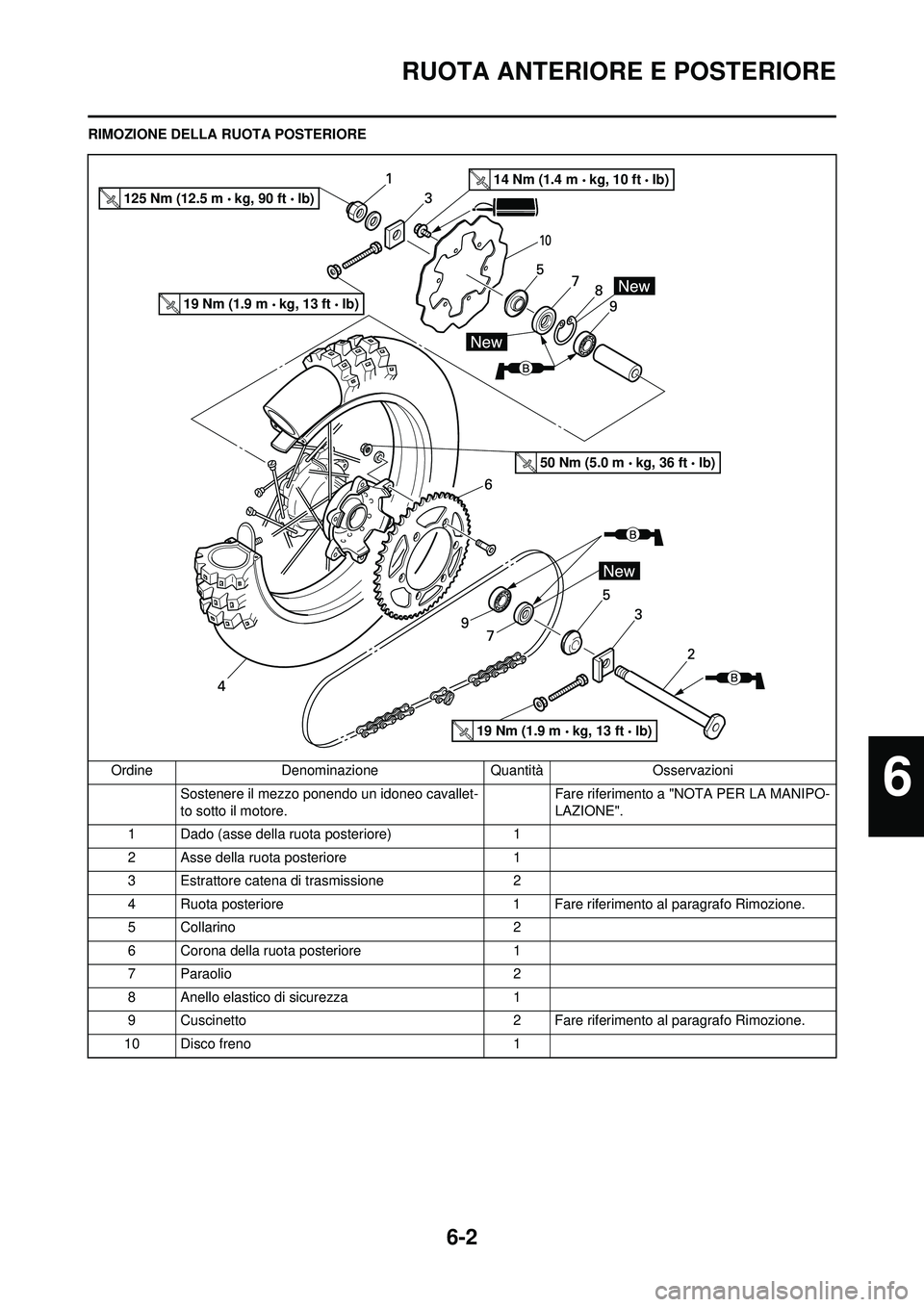

6-2
RUOTA ANTERIORE E POSTERIORE
RIMOZIONE DELLA RUOTA POSTERIORE
Ordine Denominazione Quantità Osservazioni Sostenere il mezzo ponendo un idoneo cavallet-
to sotto il motore. Fare riferimento a "N
OTA PER LA MANIPO-
LAZIONE".
1 Dado (asse della ruota posteriore) 1
2 Asse della ruota posteriore 1
3 Estrattore catena di trasmissione 2
4 Ruota posteriore 1 Fare riferimento al paragrafo Rimozione.
5 Collarino 2
6 Corona della ruota posteriore 1
7 Paraolio 2
8 Anello elastico di sicurezza 1
9 Cuscinetto 2 Fare riferimento al paragrafo Rimozione.
10 Disco freno 1
125 Nm (12.5 m kg, 90 ft lb)
14 Nm (1.4 m kg, 10 ft lb)
19 Nm (1.9 m kg, 13 ft lb)
19 Nm (1.9 m kg, 13 ft lb)
50 Nm (5.0 m kg, 36 ft lb)
6

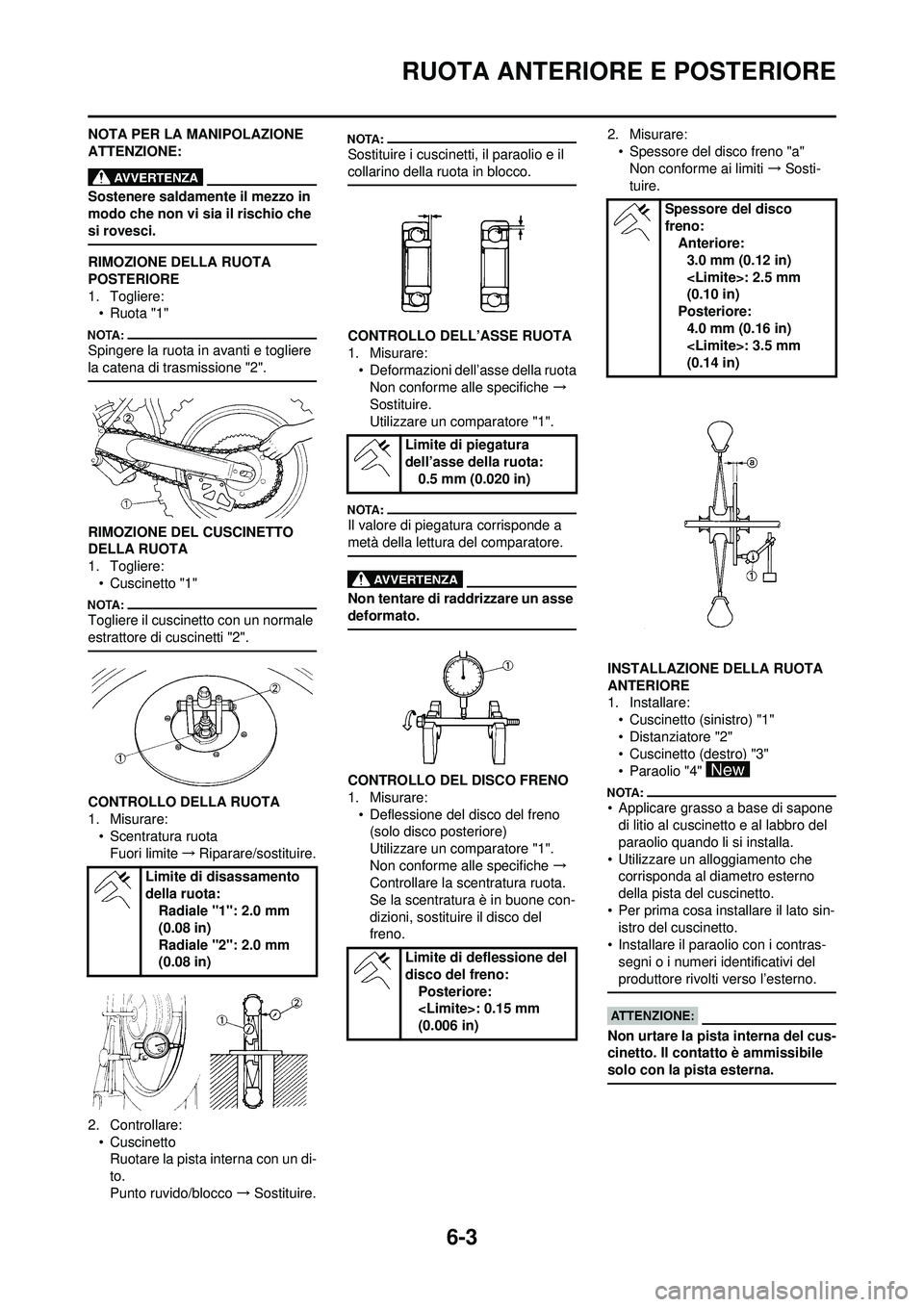

6-3
RUOTA ANTERIORE E POSTERIORE
NOTA PER LA MANIPOLAZIONE
ATTENZIONE:
Sostenere saldamente il mezzo in
modo che non vi sia il rischio che
si rovesci.
RIMOZIONE DELLA RUOTA
POSTERIORE
1. Togliere:• Ruota "1"
Spingere la ruota in avanti e togliere
la catena di trasmissione "2".
RIMOZIONE DEL CUSCINETTO
DELLA RUOTA
1. Togliere:
• Cuscinetto "1"
Togliere il cuscinetto con un normale
estrattore di cuscinetti "2".
CONTROLLO DELLA RUOTA
1. Misurare:• Scentratura ruotaFuori limite →Riparare/sostituire.
2. Controllare: • CuscinettoRuotare la pista interna con un di-
to.
Punto ruvido/blocco → Sostituire.
Sostituire i cuscinetti, il paraolio e il
collarino della ruota in blocco.
CONTROLLO DELL’ASSE RUOTA
1. Misurare:
• Deformazioni dell’asse della ruota
Non conforme alle specifiche →
Sostituire.
Utilizzare un comparatore "1".
Il valore di piegatura corrisponde a
metà della lettura del comparatore.
Non tentare di raddrizzare un asse
deformato.
CONTROLLO DEL DISCO FRENO
1. Misurare:
• Deflessione del disco del freno (solo disco posteriore)
Utilizzare un comparatore "1".
Non conforme alle specifiche →
Controllare la scentratura ruota.
Se la scentratura è in buone con-
dizioni, sostituire il disco del
freno. 2. Misurare:
• Spessore del disco freno "a"Non conforme ai limiti → Sosti-
tuire.
INSTALLAZIONE DELLA RUOTA
ANTERIORE
1. Installare: • Cuscinetto (sinistro) "1"
• Distanziatore "2"
• Cuscinetto (destro) "3"
• Paraolio "4"
• Applicare grasso a base di sapone di litio al cuscinetto e al labbro del
paraolio quando li si installa.
• Utilizzare un alloggiamento che corrisponda al diametro esterno
della pista del cuscinetto.
• Per prima cosa installare il lato sin-
istro del cuscinetto.
• Installare il paraolio con i contras- segni o i numeri identificativi del
produttore rivolti verso l’esterno.
Non urtare la pista interna del cus-
cinetto. Il contatto è ammissibile
solo con la pista esterna.
Limite di disassamento
della ruota: Radiale "1": 2.0 mm
(0.08 in)
Radiale "2": 2.0 mm
(0.08 in)
Limite di piegatura
dell’asse della ruota:0.5 mm (0.020 in)
Limite di deflessione del
disco del freno: Posteriore:
: 0.15 mm
(0.006 in)
Spessore del disco
freno: Anteriore:3.0 mm (0.12 in)
: 2.5 mm
(0.10 in)
Posteriore:
4.0 mm (0.16 in)
: 3.5 mm
(0.14 in)

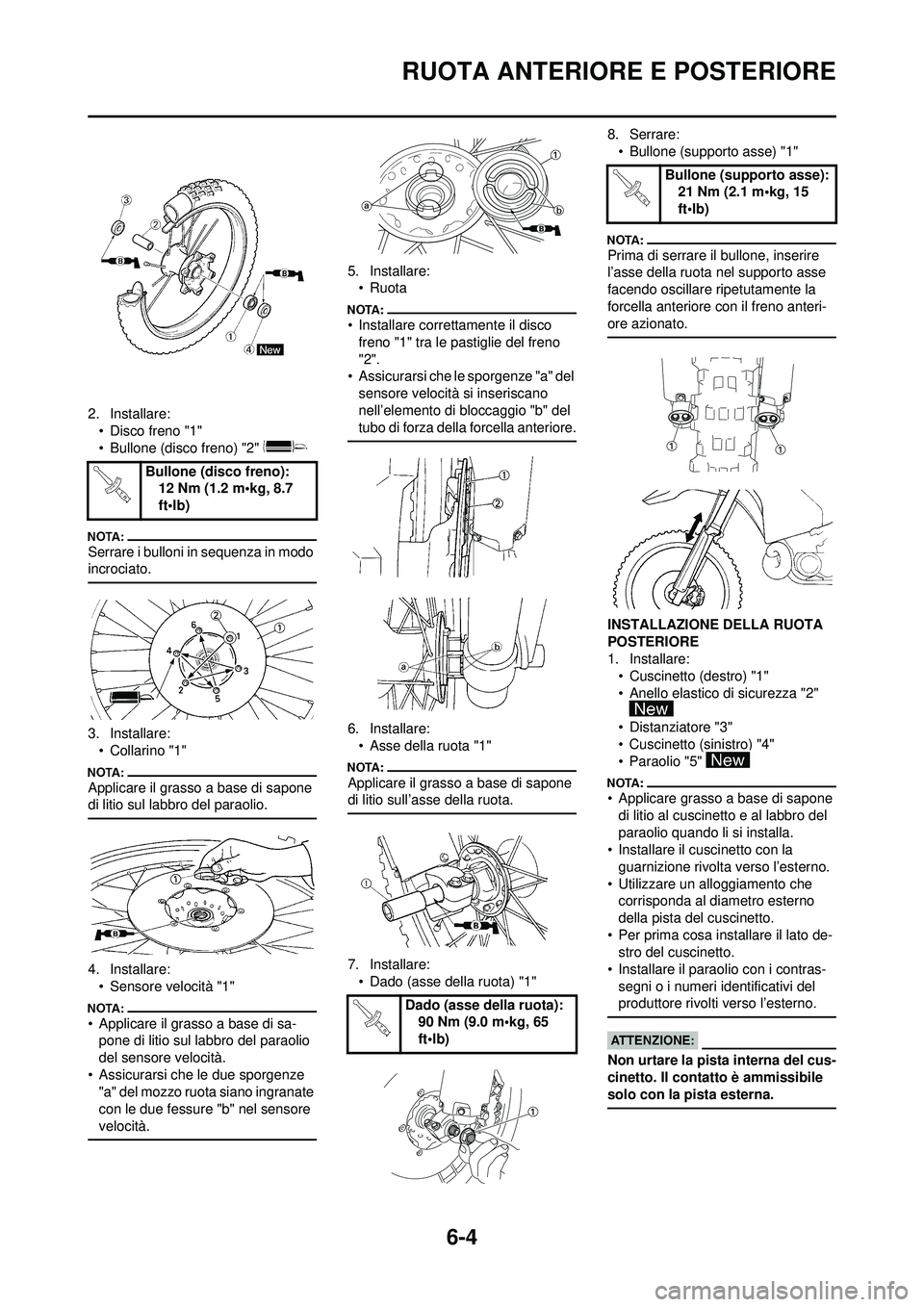

6-4
RUOTA ANTERIORE E POSTERIORE
2. Installare:• Disco freno "1"
• Bullone (disco freno) "2"
Serrare i bulloni in sequenza in modo
incrociato.
3. Installare:•Collarino "1"
Applicare il grasso a base di sapone
di litio sul labbro del paraolio.
4. Installare:• Sensore velocità "1"
• Applicare il grasso a base di sa-pone di litio sul labbro del paraolio
del sensore velocità.
• Assicurarsi che le due sporgenze "a" del mozzo ruota siano ingranate
con le due fessure "b" nel sensore
velocità.
5. Installare:• Ruota
• Installare correttamente il disco freno "1" tra le pastiglie del freno
"2".
• Assicurarsi che le sporgenze "a" del sensore velocità si inseriscano
nell’elemento di bloccaggio "b" del
tubo di forza della forcella anteriore.
6. Installare:
• Asse della ruota "1"
Applicare il grasso a base di sapone
di litio sull’asse della ruota.
7. Installare:• Dado (asse della ruota) "1" 8. Serrare:
• Bullone (supporto asse) "1"
Prima di serrare il bullone, inserire
l’asse della ruota nel supporto asse
facendo oscillare ripetutamente la
forcella anteriore con il freno anteri-
ore azionato.
INSTALLAZIONE DELLA RUOTA
POSTERIORE
1. Installare:• Cuscinetto (destro) "1"
• Anello elastico di sicurezza "2"
• Distanziatore "3"
• Cuscinetto (sinistro) "4"
• Paraolio "5"
• Applicare grasso a base di sapone di litio al cuscinetto e al labbro del
paraolio quando li si installa.
• Installare il cuscinetto con la
guarnizione rivolta verso l’esterno.
• Utilizzare un alloggiamento che corrisponda al diametro esterno
della pista del cuscinetto.
• Per prima cosa installare il lato de- stro del cuscinetto.
• Installare il paraolio con i contras- segni o i numeri identificativi del
produttore rivolti verso l’esterno.
Non urtare la pista interna del cus-
cinetto. Il contatto è ammissibile
solo con la pista esterna.
Bullone (disco freno): 12 Nm (1.2 m•kg, 8.7
ft•lb)
Dado (asse della ruota):90 Nm (9.0 m•kg, 65
ft•lb)
Bullone (supporto asse): 21 Nm (2.1 m•kg, 15
ft•lb)

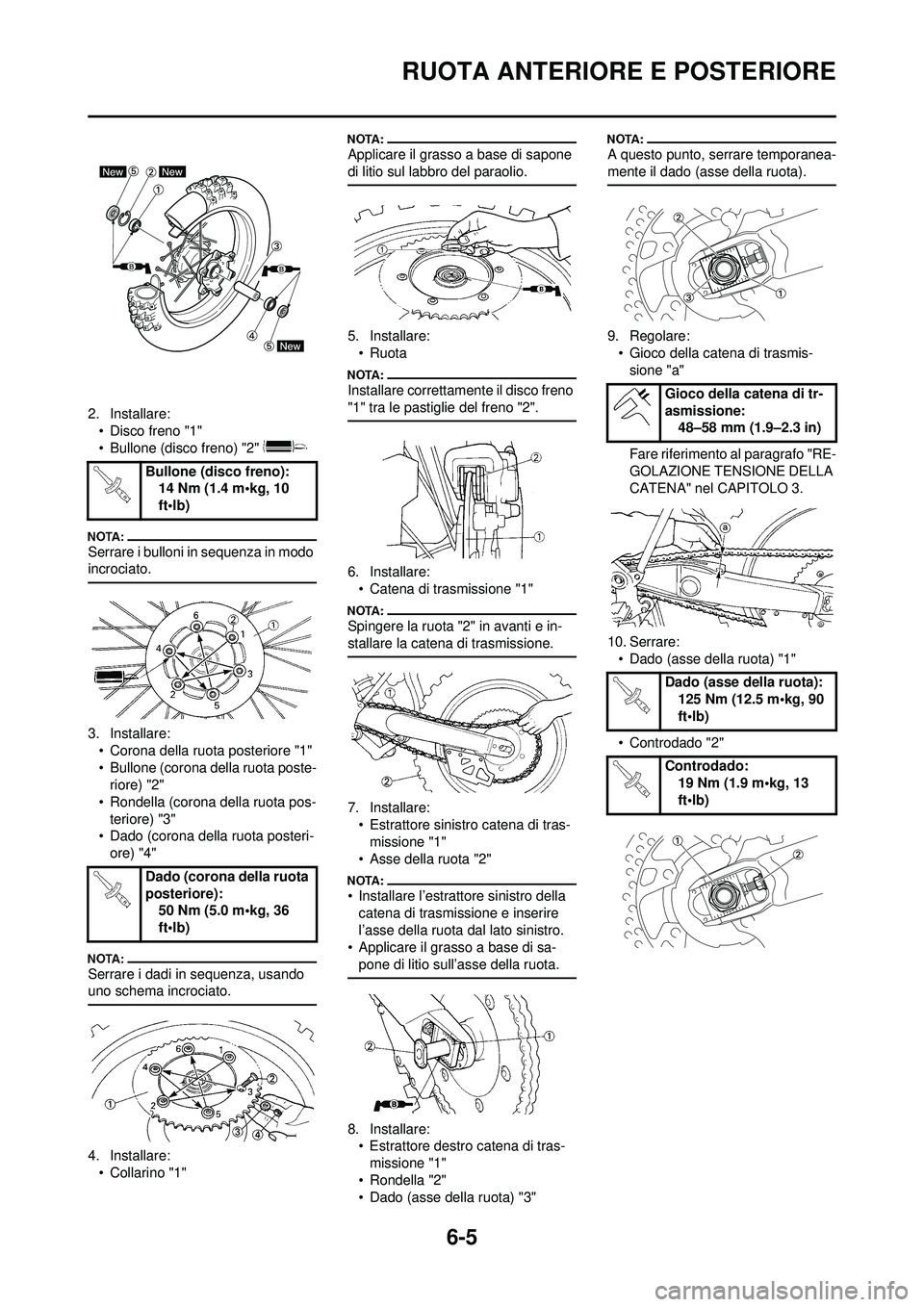

6-5
RUOTA ANTERIORE E POSTERIORE
2. Installare:• Disco freno "1"
• Bullone (disco freno) "2"
Serrare i bulloni in sequenza in modo
incrociato.
3. Installare:• Corona della ruota posteriore "1"
• Bullone (corona della ruota poste-riore) "2"
• Rondella (corona della ruota pos-
teriore) "3"
• Dado (corona della ruota posteri- ore) "4"
Serrare i dadi in sequenza, usando
uno schema incrociato.
4. Installare:•Collarino "1"
Applicare il grasso a base di sapone
di litio sul labbro del paraolio.
5. Installare:
• Ruota
Installare correttamente il disco freno
"1" tra le pastiglie del freno "2".
6. Installare:• Catena di trasmissione "1"
Spingere la ruota "2" in avanti e in-
stallare la catena di trasmissione.
7. Installare:• Estrattore sinistro catena di tras-missione "1"
• Asse della ruota "2"
• Installare l’estrattore sinistro della
catena di trasmissione e inserire
l’asse della ruota dal lato sinistro.
• Applicare il grasso a base di sa-
pone di litio sull’asse della ruota.
8. Installare:• Estrattore destro catena di tras-
missione "1"
• Rondella "2"
• Dado (asse della ruota) "3"
A questo punto, serrare temporanea-
mente il dado (asse della ruota).
9. Regolare:
• Gioco della catena di trasmis-sione "a"
Fare riferimento al paragrafo "RE-
GOLAZIONE TENSIONE DELLA
CATENA" nel CAPITOLO 3.
10. Serrare: • Dado (asse della ruota) "1"
• Controdado "2"
Bullone (disco freno):
14 Nm (1.4 m•kg, 10
ft•lb)
Dado (corona della ruota
posteriore): 50 Nm (5.0 m•kg, 36
ft•lb)
Gioco della catena di tr-
asmissione:48–58 mm (1.9–2.3 in)
Dado (asse della ruota): 125 Nm (12.5 m•kg, 90
ft•lb)
Controdado: 19 Nm (1.9 m•kg, 13
ft•lb)

6-6

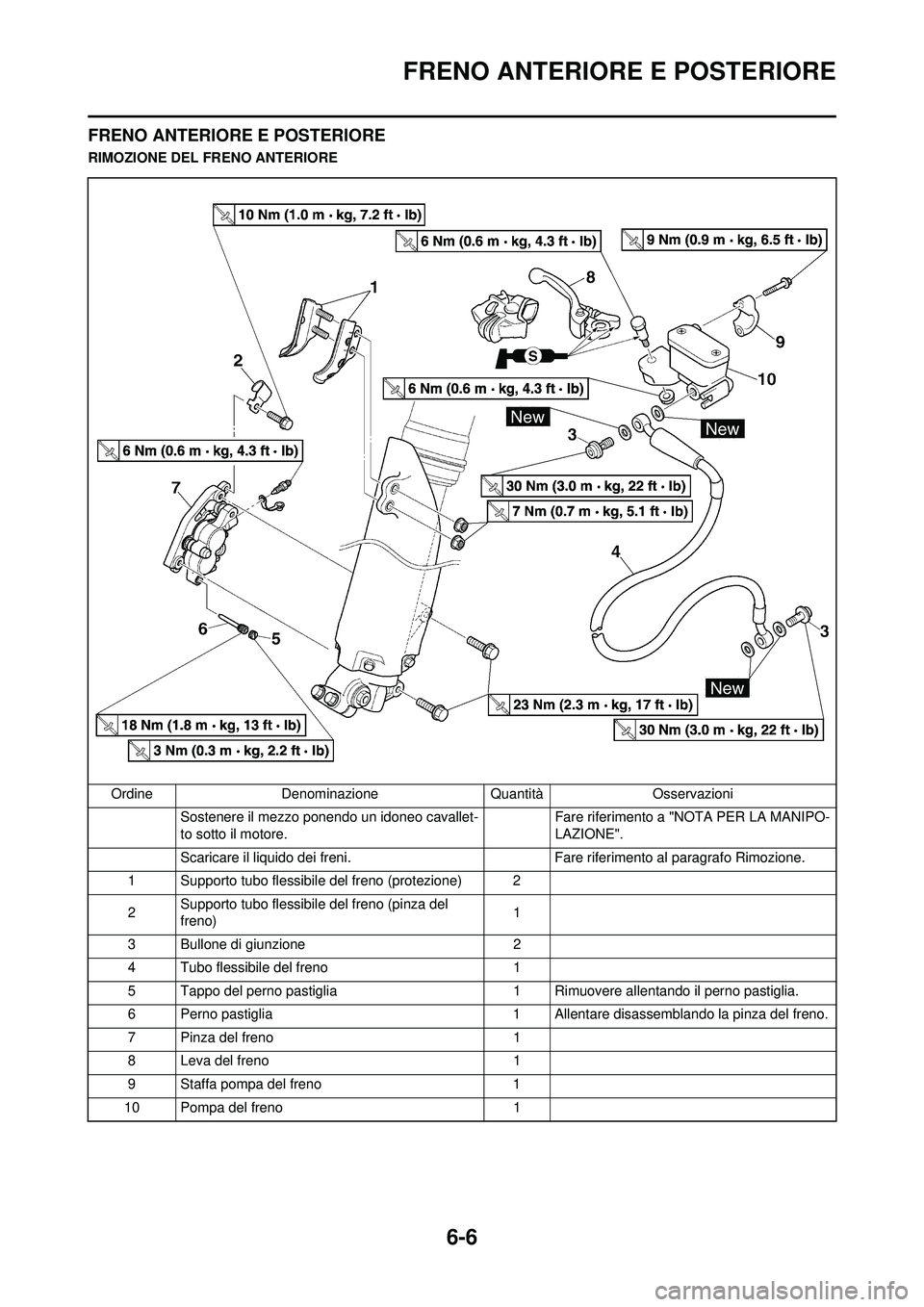

FRENO ANTERIORE E POSTERIORE
FRENO ANTERIORE E POSTERIORE
RIMOZIONE DEL FRENO ANTERIOREOrdine Denominazione Quantità Osservazioni Sostenere il mezzo ponendo un idoneo cavallet-
to sotto il motore. Fare riferimento a "N
OTA PER LA MANIPO-
LAZIONE".
Scaricare il liquido dei freni. Fare riferimento al paragrafo Rimozione.
1 Supporto tubo flessibile del freno (protezione) 2
2 Supporto tubo flessibile del freno (pinza del
freno)
1
3 Bullone di giunzione 2
4 Tubo flessibile del freno 1
5 Tappo del perno pastiglia 1 Rimuovere allentando il perno pastiglia.
6 Perno pastiglia 1 Allentare disassemblando la pinza del freno.
7 Pinza del freno 1
8 Leva del freno 1
9 Staffa pompa del freno 1
10 Pompa del freno 1

6-7

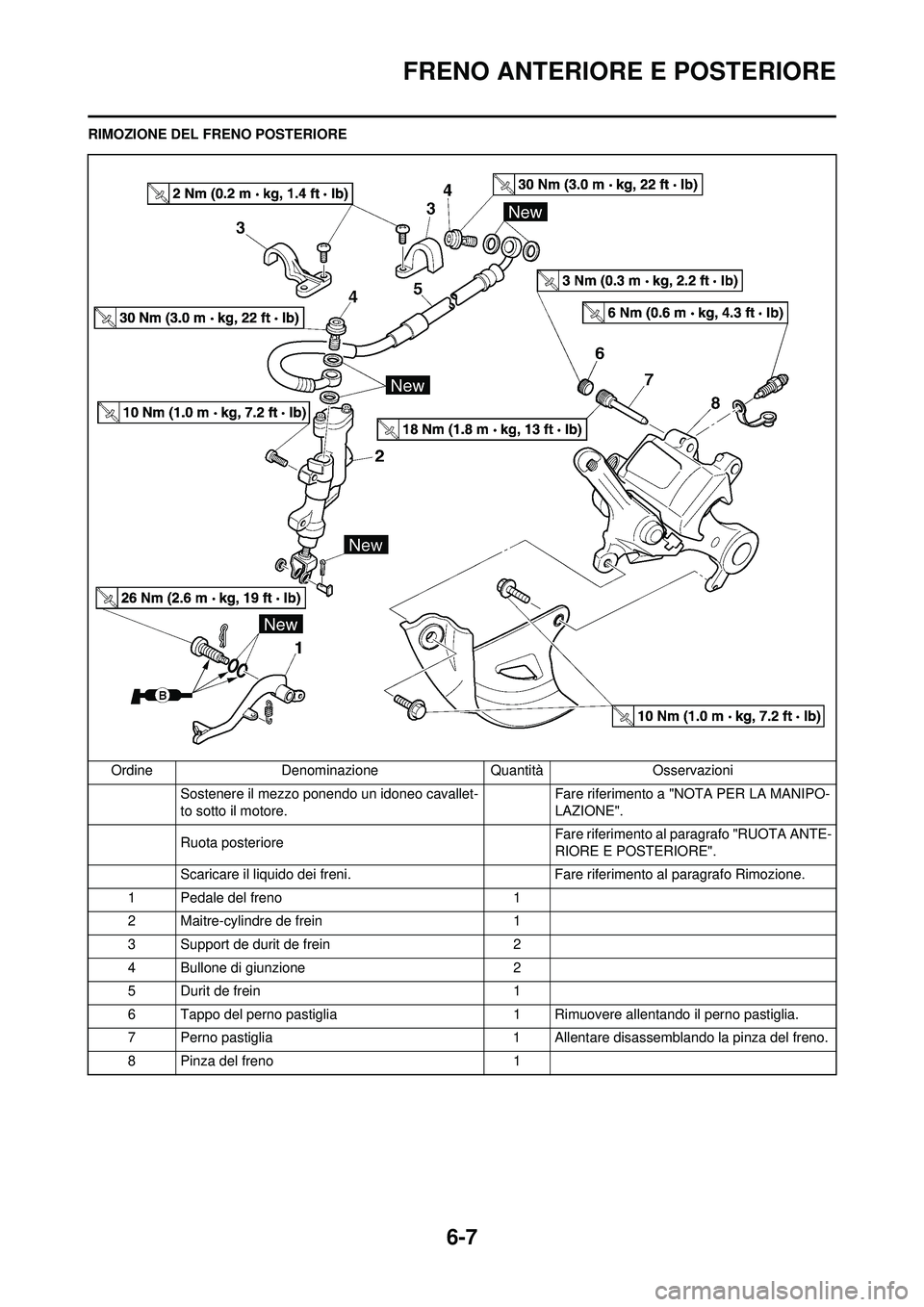

FRENO ANTERIORE E POSTERIORE
RIMOZIONE DEL FRENO POSTERIOREOrdine Denominazione Quantità Osservazioni Sostenere il mezzo ponendo un idoneo cavallet-
to sotto il motore. Fare riferimento a "N
OTA PER LA MANIPO-
LAZIONE".
Ruota posteriore Fare riferimento al paragrafo "RUOTA ANTE-
RIORE E POSTERIORE".
Scaricare il liquido dei freni. Fare riferimento al paragrafo Rimozione.
1 Pedale del freno 1
2 Maitre-cylindre de frein 1
3 Support de durit de frein 2
4 Bullone di giunzione 2
5 Durit de frein 1
6 Tappo del perno pastiglia 1 Rimuovere allentando il perno pastiglia.
7 Perno pastiglia 1 Allentare disassemblando la pinza del freno.
8 Pinza del freno 1
