YAMAHA WR 250F 2008 Manuale duso (in Italian)

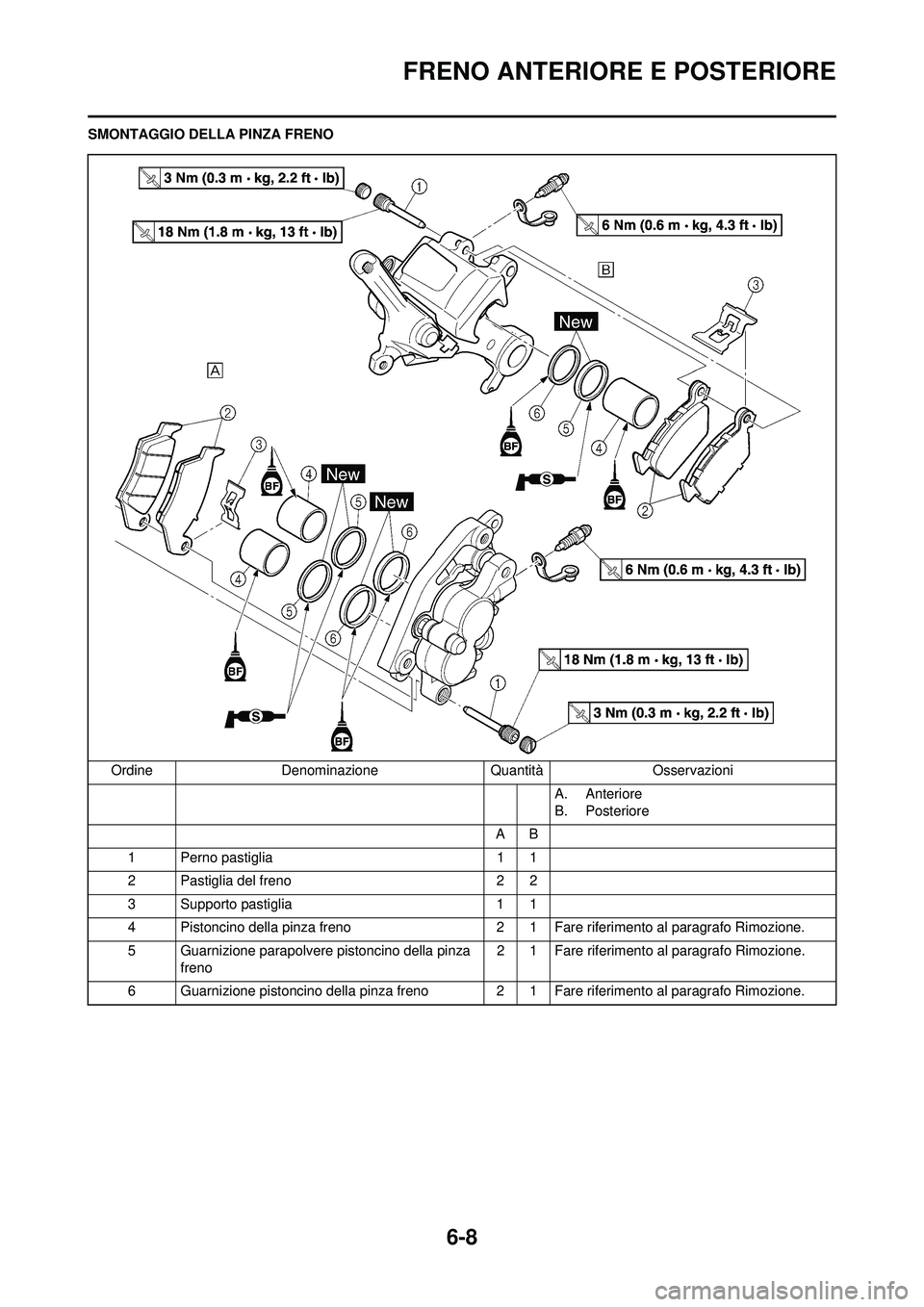

6-8
FRENO ANTERIORE E POSTERIORE
SMONTAGGIO DELLA PINZA FRENOOrdine Denominazione Quantità Osservazioni A. Anteriore
B. Posteriore
AB
1 Perno pastiglia 1 1
2 Pastiglia del freno 2 2
3 Supporto pastiglia 1 1
4 Pistoncino della pinza freno 2 1 Fare riferimento al paragrafo Rimozione.
5 Guarnizione parapolvere pistoncino della pinza freno 2 1 Fare riferimento al paragrafo Rimozione.
6 Guarnizione pistoncino della pinza freno 2 1 Fare riferimento al paragrafo Rimozione.

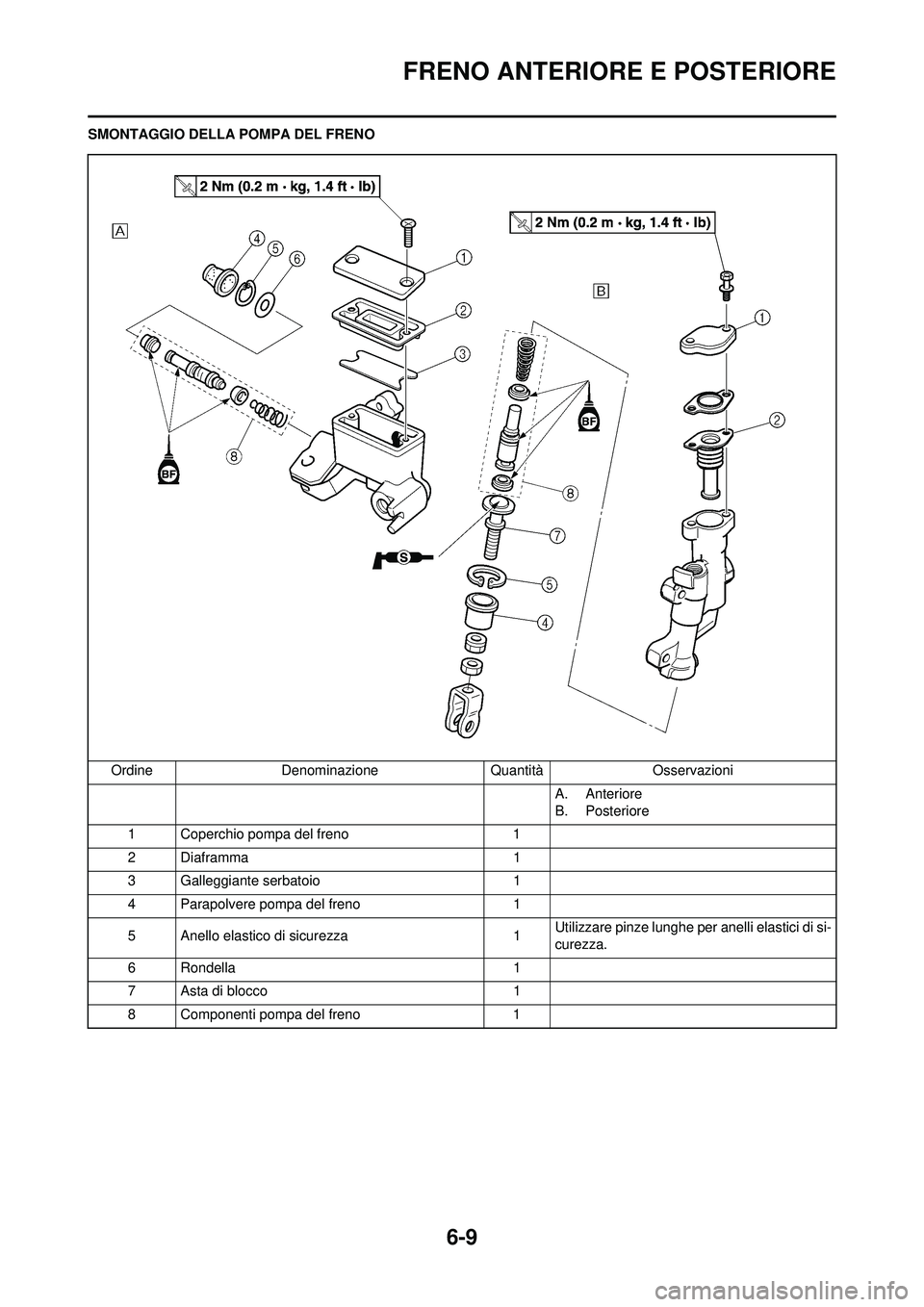

6-9
FRENO ANTERIORE E POSTERIORE
SMONTAGGIO DELLA POMPA DEL FRENOOrdine Denominazione Quantità Osservazioni A. Anteriore
B. Posteriore
1 Coperchio pompa del freno 1
2Diaframma 1
3 Galleggiante serbatoio 1
4 Parapolvere pompa del freno 1
5 Anello elastico di sicurezza 1 Utilizzare pinze lunghe per anelli elastici di si-
curezza.
6 Rondella 1
7 Asta di blocco 1
8 Componenti pompa del freno 1

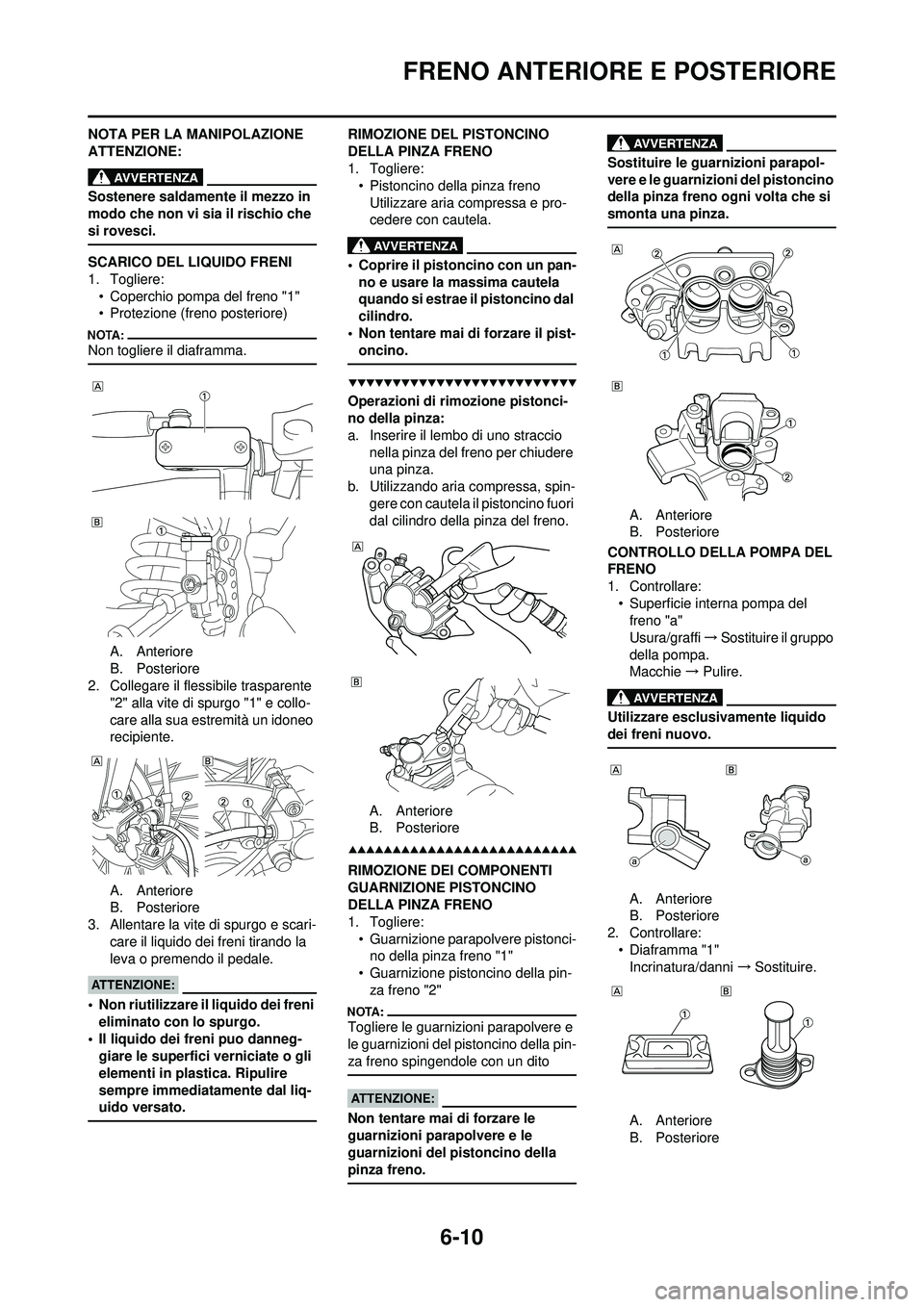

6-10
FRENO ANTERIORE E POSTERIORE
NOTA PER LA MANIPOLAZIONE
ATTENZIONE:
Sostenere saldamente il mezzo in
modo che non vi sia il rischio che
si rovesci.
SCARICO DEL LIQUIDO FRENI
1. Togliere:• Coperchio pompa del freno "1"
• Protezione (freno posteriore)
Non togliere il diaframma.
A. Anteriore
B. Posteriore
2. Collegare il flessibile trasparente "2" alla vite di spurgo "1" e collo-
care alla sua estremità un idoneo
recipiente.
A. Anteriore
B. Posteriore
3. Allentare la vite di spurgo e scari- care il liquido dei freni tirando la
leva o premendo il pedale.
• Non riutilizzare il liquido dei freni
eliminato con lo spurgo.
• Il liquido dei freni puo danneg- giare le superfici verniciate o gli
elementi in plastica. Ripulire
sempre immediatamente dal liq-
uido versato.
RIMOZIONE DEL PISTONCINO
DELLA PINZA FRENO
1. Togliere:• Pistoncino della pinza freno
Utilizzare aria compressa e pro-
cedere con cautela.
• Coprire il pistoncino con un pan-no e usare la massima cautela
quando si estrae il pistoncino dal
cilindro.
• Non tentare mai di forzare il pist- oncino.
Operazioni di rimozione pistonci-
no della pinza:
a. Inserire il lembo di uno straccio
nella pinza del freno per chiudere
una pinza.
b. Utilizzando aria compressa, spin-
gere con cautela il pistoncino fuori
dal cilindro della pinza del freno.
A. Anteriore
B. Posteriore
RIMOZIONE DEI COMPONENTI
GUARNIZIONE PISTONCINO
DELLA PINZA FRENO
1. Togliere:• Guarnizione parapolvere pistonci-no della pinza freno "1"
• Guarnizione pistoncino della pin-
za freno "2"
Togliere le guarnizioni parapolvere e
le guarnizioni del pistoncino della pin-
za freno spingendole con un dito
Non tentare mai di forzare le
guarnizioni parapolvere e le
guarnizioni del pistoncino della
pinza freno.
Sostituire le guarnizioni parapol-
vere e le guarnizioni del pistoncino
della pinza freno ogni volta che si
smonta una pinza.
A. Anteriore
B. Posteriore
CONTROLLO DELLA POMPA DEL
FRENO
1. Controllare: • Superficie interna pompa del freno "a"
Usura/graffi → Sostituire il gruppo
della pompa.
Macchie → Pulire.
Utilizzare esclusivamente liquido
dei freni nuovo.
A. Anteriore
B. Posteriore
2. Controllare: • Diaframma "1"Incrinatura/danni →Sostituire.
A. Anteriore
B. Posteriore

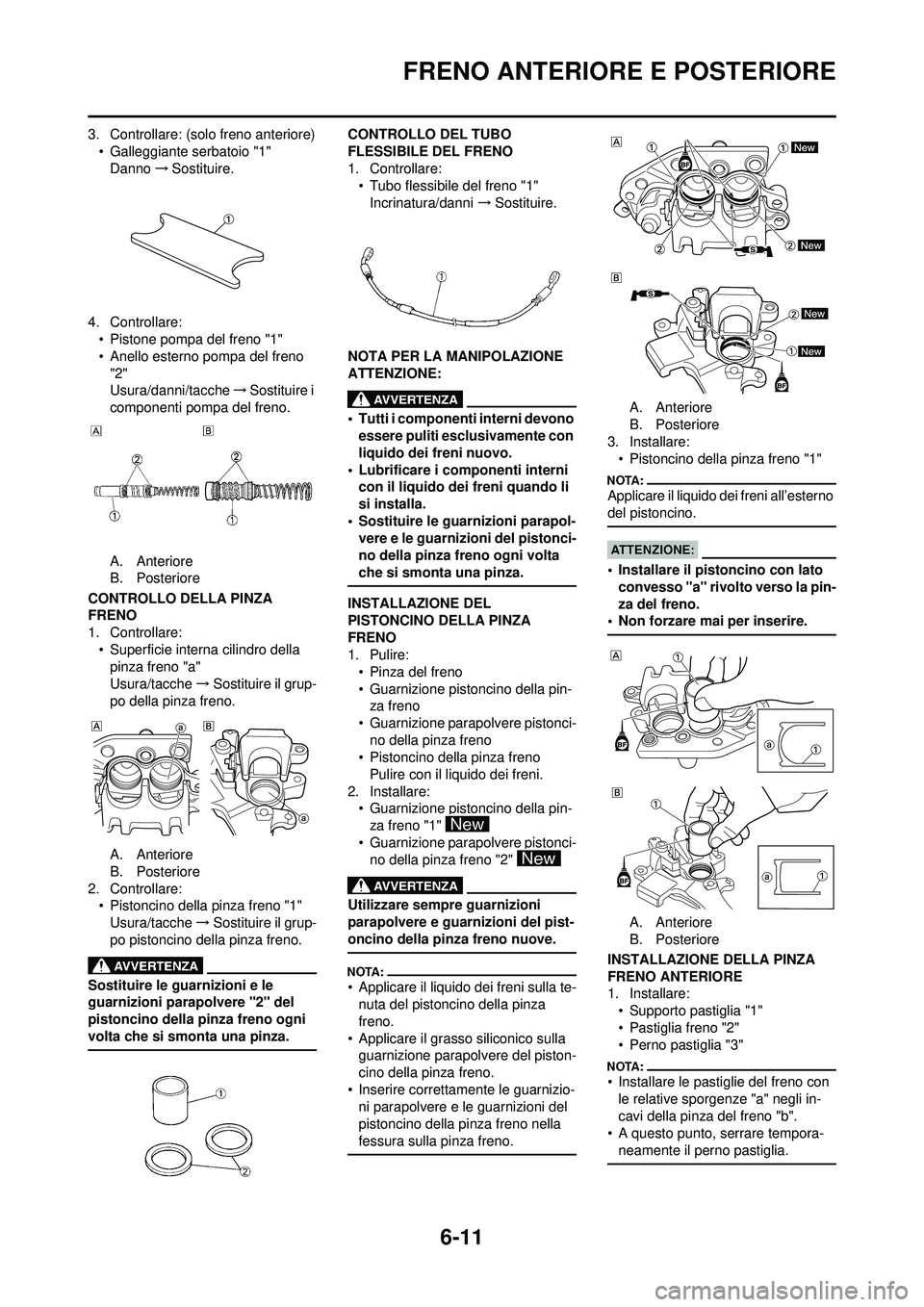

6-11
FRENO ANTERIORE E POSTERIORE
3. Controllare: (solo freno anteriore)• Galleggiante serbatoio "1"Danno →Sostituire.
4. Controllare: • Pistone pompa del freno "1"
• Anello esterno pompa del freno "2"
Usura/danni/tacche →Sostituire i
componenti pompa del freno.
A. Anteriore
B. Posteriore
CONTROLLO DELLA PINZA
FRENO
1. Controllare: • Superficie interna cilindro della pinza freno "a"
Usura/tacche →Sostituire il grup-
po della pinza freno.
A. Anteriore
B. Posteriore
2. Controllare: • Pistoncino della pinza freno "1"Usura/tacche →Sostituire il grup-
po pistoncino della pinza freno.
Sostituire le guarnizioni e le
guarnizioni parapolvere "2" del
pistoncino della pinza freno ogni
volta che si smonta una pinza.
CONTROLLO DEL TUBO
FLESSIBILE DEL FRENO
1. Controllare: • Tubo flessibile del freno "1"
Incrinatura/danni →Sostituire.
NOTA PER LA MANIPOLAZIONE
ATTENZIONE:
• Tutti i componenti interni devono
essere puliti esclusivamente con
liquido dei freni nuovo.
• Lubrificare i componenti interni con il liquido dei freni quando li
si installa.
• Sostituire le guarnizioni parapol- vere e le guarnizioni del pistonci-
no della pinza freno ogni volta
che si smonta una pinza.
INSTALLAZIONE DEL
PISTONCINO DELLA PINZA
FRENO
1. Pulire:• Pinza del freno
• Guarnizione pistoncino della pin-za freno
• Guarnizione parapolvere pistonci-
no della pinza freno
• Pistoncino della pinza freno Pulire con il liquido dei freni.
2. Installare: • Guarnizione pistoncino della pin-za freno "1"
• Guarnizione parapolvere pistonci- no della pinza freno "2"
Utilizzare sempre guarnizioni
parapolvere e guarnizioni del pist-
oncino della pinza freno nuove.
• Applicare il liquido dei freni sulla te-nuta del pistoncino della pinza
freno.
• Applicare il grasso siliconico sulla guarnizione parapolvere del piston-
cino della pinza freno.
• Inserire correttamente le guarnizio- ni parapolvere e le guarnizioni del
pistoncino della pinza freno nella
fessura sulla pinza freno.
A. Anteriore
B. Posteriore
3. Installare:
• Pistoncino della pinza freno "1"
Applicare il liquido dei freni all’esterno
del pistoncino.
• Installare il pistoncino con lato convesso "a" rivolto verso la pin-
za del freno.
• Non forzare mai per inserire.
A. Anteriore
B. Posteriore
INSTALLAZIONE DELLA PINZA
FRENO ANTERIORE
1. Installare: • Supporto pastiglia "1"
• Pastiglia freno "2"
• Perno pastiglia "3"
• Installare le pastiglie del freno con le relative sporgenze "a" negli in-
cavi della pinza del freno "b".
• A questo punto, serrare tempora- neamente il perno pastiglia.

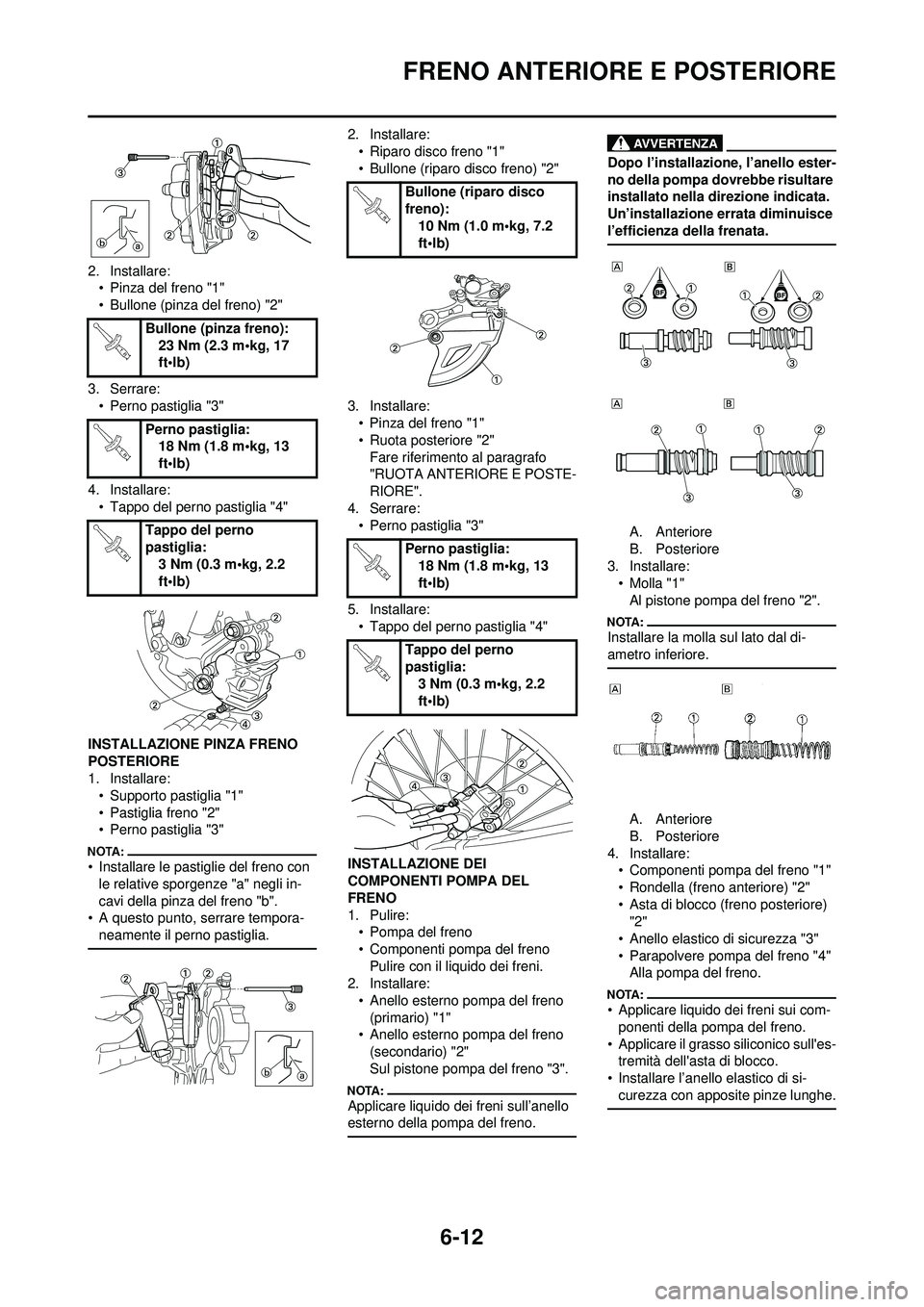

6-12
FRENO ANTERIORE E POSTERIORE
2. Installare:• Pinza del freno "1"
• Bullone (pinza del freno) "2"
3. Serrare: • Perno pastiglia "3"
4. Installare: • Tappo del perno pastiglia "4"
INSTALLAZIONE PINZA FRENO
POSTERIORE
1. Installare: • Supporto pastiglia "1"
• Pastiglia freno "2"
• Perno pastiglia "3"
• Installare le pastiglie del freno con le relative sporgenze "a" negli in-
cavi della pinza del freno "b".
• A questo punto, serrare tempora- neamente il perno pastiglia.
2. Installare:
• Riparo disco freno "1"
• Bullone (riparo disco freno) "2"
3. Installare: • Pinza del freno "1"
• Ruota posteriore "2"Fare riferimento al paragrafo
"RUOTA ANTERIORE E POSTE-
RIORE".
4. Serrare: • Perno pastiglia "3"
5. Installare: • Tappo del perno pastiglia "4"
INSTALLAZIONE DEI
COMPONENTI POMPA DEL
FRENO
1. Pulire: • Pompa del freno
• Componenti pompa del frenoPulire con il liquido dei freni.
2. Installare:
• Anello esterno pompa del freno (primario) "1"
• Anello esterno pompa del freno
(secondario) "2"
Sul pistone pompa del freno "3".
Applicare liquido dei freni sull’anello
esterno della pompa del freno.
Dopo l’installazion e, l’anello ester-
no della pompa dovrebbe risultare
installato nella direzione indicata.
Un’installazione errata diminuisce
l’efficienza della frenata.
A. Anteriore
B. Posteriore
3. Installare: •Molla "1"
Al pistone pompa del freno "2".
Installare la molla sul lato dal di-
ametro inferiore.
A. Anteriore
B. Posteriore
4. Installare: • Componenti pompa del freno "1"
• Rondella (freno anteriore) "2"
• Asta di blocco (freno posteriore) "2"
• Anello elastico di sicurezza "3"
• Parapolvere pompa del freno "4" Alla pompa del freno.
• Applicare liquido dei freni sui com-ponenti della pompa del freno.
• Applicare il grasso siliconico sull'es- tremità dell'asta di blocco.
• Installare l’anello elastico di si-
curezza con apposite pinze lunghe.
Bullone (pinza freno): 23 Nm (2.3 m•kg, 17
ft•lb)
Perno pastiglia: 18 Nm (1.8 m•kg, 13
ft•lb)
Tappo del perno
pastiglia: 3 Nm (0.3 m•kg, 2.2
ft•lb)
Bullone (riparo disco
freno):
10 Nm (1.0 m•kg, 7.2
ft•lb)
Perno pastiglia: 18 Nm (1.8 m•kg, 13
ft•lb)
Tappo del perno
pastiglia: 3 Nm (0.3 m•kg, 2.2
ft•lb)

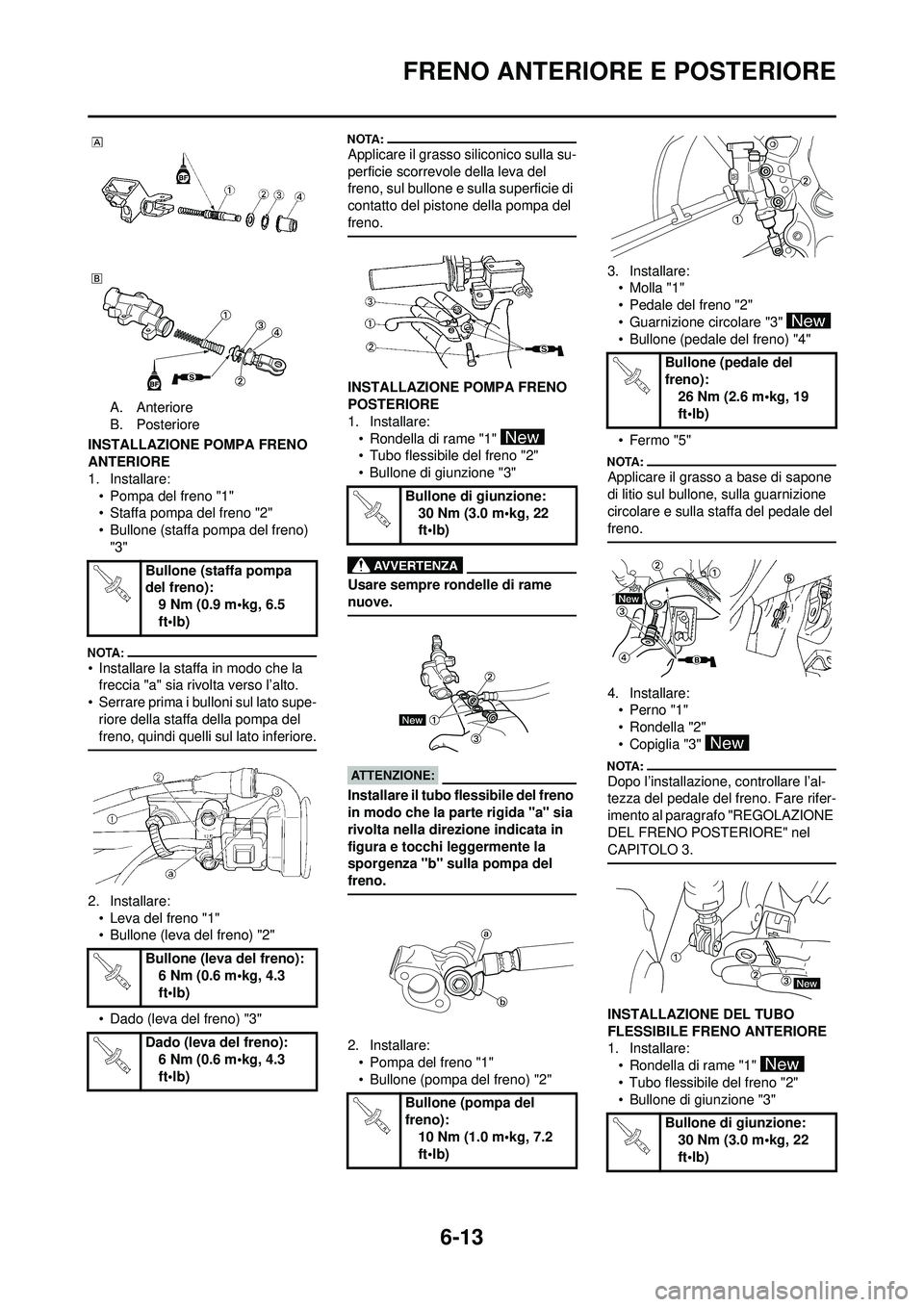

6-13
FRENO ANTERIORE E POSTERIORE
A. Anteriore
B. Posteriore
INSTALLAZIONE POMPA FRENO
ANTERIORE
1. Installare: • Pompa del freno "1"
• Staffa pompa del freno "2"
• Bullone (staffa pompa del freno) "3"
• Installare la staffa in modo che la freccia "a" sia rivolta verso l’alto.
• Serrare prima i bulloni sul lato supe-
riore della staffa della pompa del
freno, quindi quelli sul lato inferiore.
2. Installare:• Leva del freno "1"
• Bullone (leva del freno) "2"
• Dado (leva del freno) "3"
Applicare il grasso siliconico sulla su-
perficie scorrevole della leva del
freno, sul bullone e sulla superficie di
contatto del pistone della pompa del
freno.
INSTALLAZIONE POMPA FRENO
POSTERIORE
1. Installare:
• Rondella di rame "1"
• Tubo flessibile del freno "2"
• Bullone di giunzione "3"
Usare sempre rondelle di rame
nuove.
Installare il tubo flessibile del freno
in modo che la parte rigida "a" sia
rivolta nella direzione indicata in
figura e tocchi leggermente la
sporgenza "b" sulla pompa del
freno.
2. Installare:• Pompa del freno "1"
• Bullone (pompa del freno) "2" 3. Installare:
•Molla "1"
• Pedale del freno "2"
• Guarnizione circolare "3"
• Bullone (pedale del freno) "4"
•Fermo "5"
Applicare il grasso a base di sapone
di litio sul bullone, sulla guarnizione
circolare e sulla staffa del pedale del
freno.
4. Installare:• Perno "1"
• Rondella "2"
• Copiglia "3"
Dopo l’installazione, controllare l’al-
tezza del pedale del freno. Fare rifer-
imento al paragrafo "REGOLAZIONE
DEL FRENO POSTERIORE" nel
CAPITOLO 3.
INSTALLAZIONE DEL TUBO
FLESSIBILE FRENO ANTERIORE
1. Installare:
• Rondella di rame "1"
• Tubo flessibile del freno "2"
• Bullone di giunzione "3"
Bullone (staffa pompa
del freno):
9 Nm (0.9 m•kg, 6.5
ft•lb)
Bullone (leva del freno): 6 Nm (0.6 m•kg, 4.3
ft•lb)
Dado (leva del freno): 6 Nm (0.6 m•kg, 4.3
ft•lb)
Bullone di giunzione:30 Nm (3.0 m•kg, 22
ft•lb)
Bullone (pompa del
freno): 10 Nm (1.0 m•kg, 7.2
ft•lb)
Bullone (pedale del
freno): 26 Nm (2.6 m•kg, 19
ft•lb)
Bullone di giunzione: 30 Nm (3.0 m•kg, 22
ft•lb)

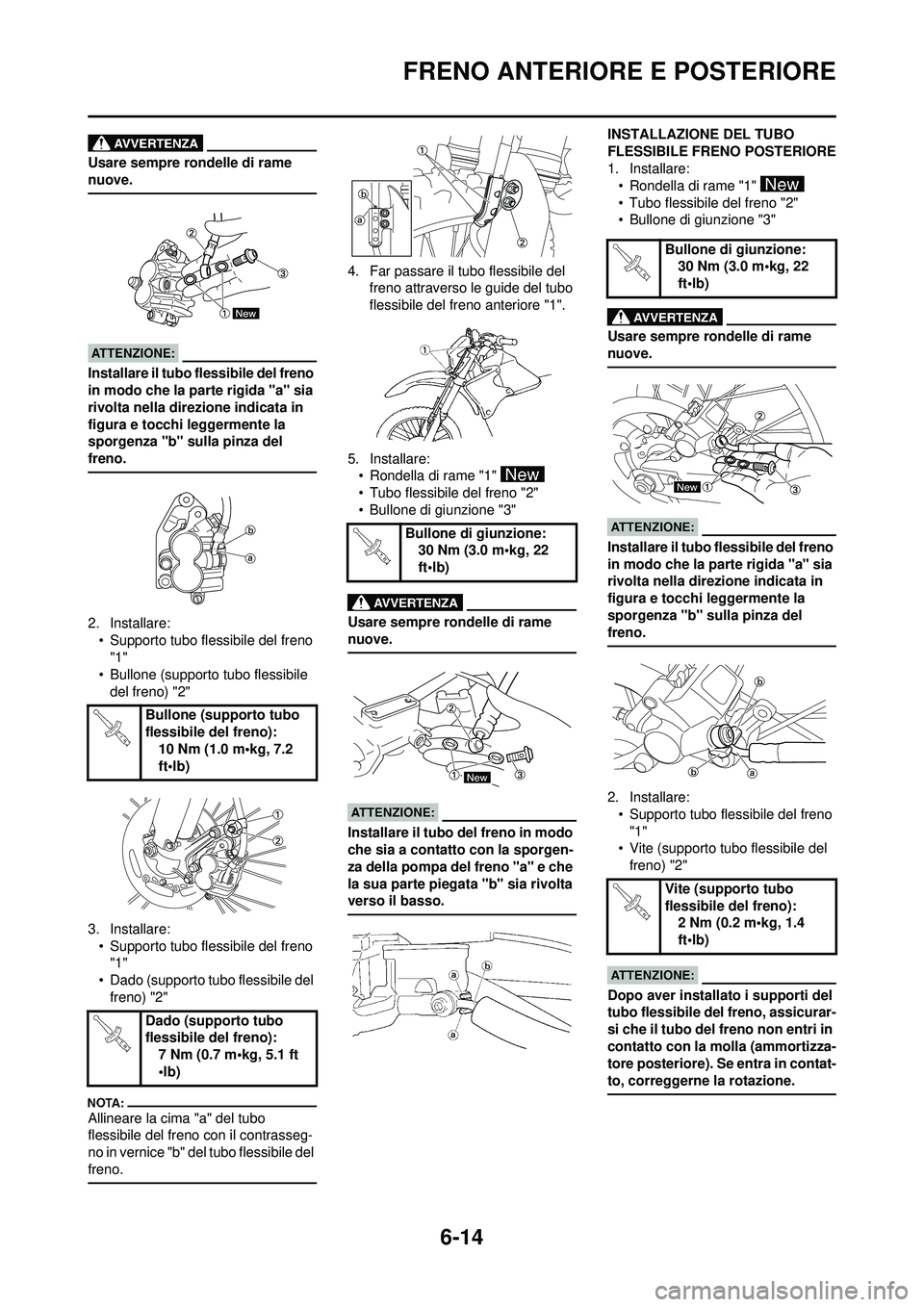

6-14
FRENO ANTERIORE E POSTERIORE
Usare sempre rondelle di rame
nuove.
Installare il tubo flessibile del freno
in modo che la parte rigida "a" sia
rivolta nella direzione indicata in
figura e tocchi leggermente la
sporgenza "b" sulla pinza del
freno.
2. Installare:• Supporto tubo flessibile del freno "1"
• Bullone (supporto tubo flessibile
del freno) "2"
3. Installare: • Supporto tubo flessibile del freno "1"
• Dado (supporto tubo flessibile del freno) "2"
Allineare la cima "a" del tubo
flessibile del freno con il contrasseg-
no in vernice "b" del tubo flessibile del
freno.
4. Far passare il tubo flessibile del freno attraverso le guide del tubo
flessibile del freno anteriore "1".
5. Installare: • Rondella di rame "1"
• Tubo flessibile del freno "2"
• Bullone di giunzione "3"
Usare sempre rondelle di rame
nuove.
Installare il tubo del freno in modo
che sia a contatto con la sporgen-
za della pompa del freno "a" e che
la sua parte piegata "b" sia rivolta
verso il basso.
INSTALLAZIONE DEL TUBO
FLESSIBILE FRENO POSTERIORE
1. Installare:• Rondella di rame "1"
• Tubo flessibile del freno "2"
• Bullone di giunzione "3"
Usare sempre rondelle di rame
nuove.
Installare il tubo flessibile del freno
in modo che la parte rigida "a" sia
rivolta nella direzione indicata in
figura e tocchi leggermente la
sporgenza "b" sulla pinza del
freno.
2. Installare:• Supporto tubo flessibile del freno
"1"
• Vite (supporto tubo flessibile del freno) "2"
Dopo aver installato i supporti del
tubo flessibile del freno, assicurar-
si che il tubo del freno non entri in
contatto con la molla (ammortizza-
tore posteriore). Se entra in contat-
to, correggerne la rotazione.
Bullone (supporto tubo
flessibile del freno): 10 Nm (1.0 m•kg, 7.2
ft•lb)
Dado (supporto tubo
flessibile del freno): 7 Nm (0.7 m•kg, 5.1 ft
•lb)
Bullone di giunzione:30 Nm (3.0 m•kg, 22
ft•lb)
Bullone di giunzione: 30 Nm (3.0 m•kg, 22
ft•lb)
Vite (supporto tubo
flessibile del freno): 2 Nm (0.2 m•kg, 1.4
ft•lb)

6-15
FRENO ANTERIORE E POSTERIORE

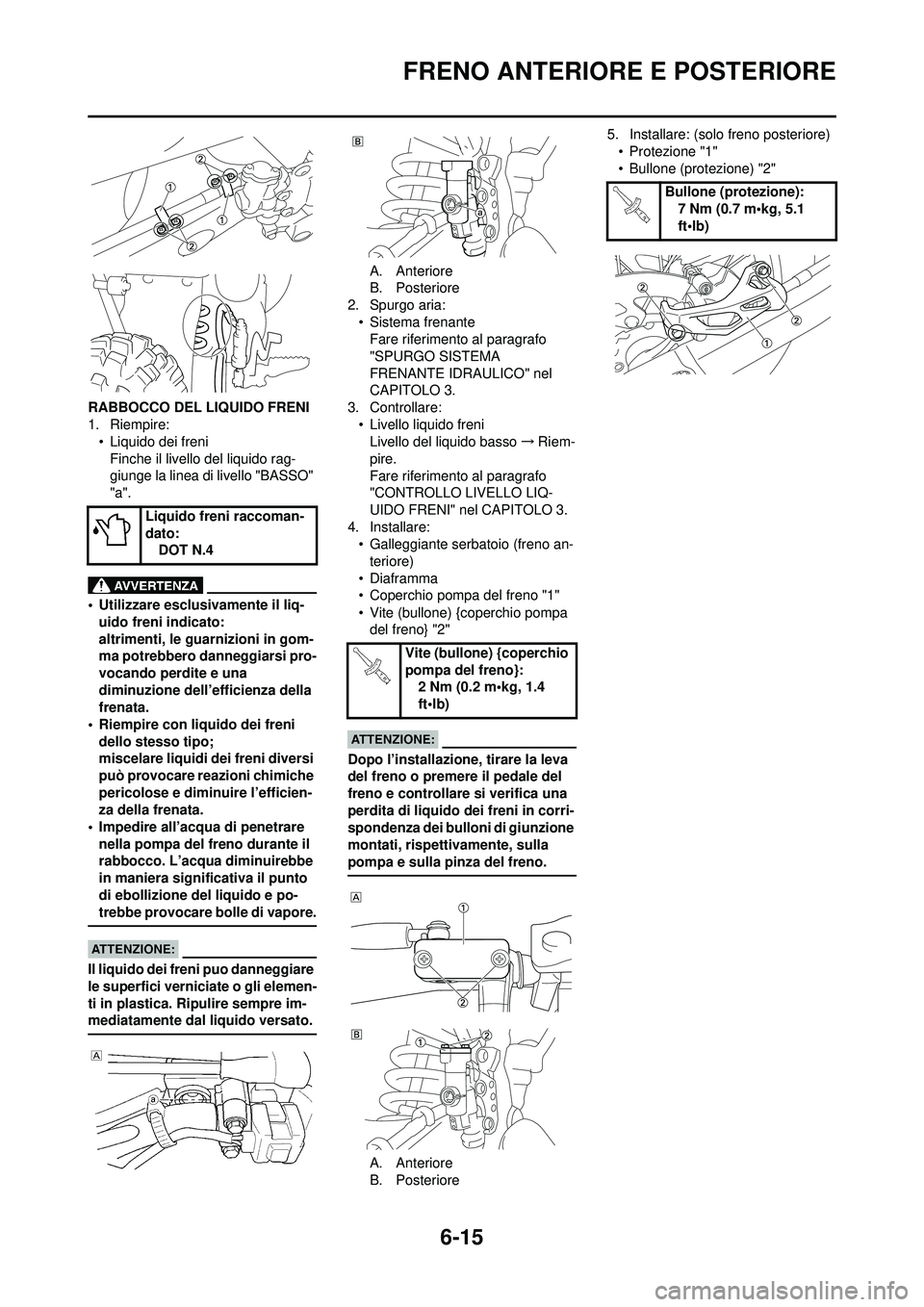

RABBOCCO DEL LIQUIDO FRENI
1. Riempire:• Liquido dei freni
Finche il livello del liquido rag-
giunge la linea di livello "BASSO"
"a".
• Utilizzare esclusivamente il liq-uido freni indicato:
altrimenti, le guarnizioni in gom-
ma potrebbero danneggiarsi pro-
vocando perdite e una
diminuzione dell’efficienza della
frenata.
• Riempire con liquido dei freni
dello stesso tipo;
miscelare liquidi dei freni diversi
può provocare reazioni chimiche
pericolose e diminu ire l’efficien-
za della frenata.
• Impedire all’acqua di penetrare
nella pompa del freno durante il
rabbocco. L’acqua diminuirebbe
in maniera significativa il punto
di ebollizione del liquido e po-
trebbe provocare bolle di vapore.
Il liquido dei freni puo danneggiare
le superfici verniciate o gli elemen-
ti in plastica. Ripulire sempre im-
mediatamente dal liquido versato.
A. Anteriore
B. Posteriore
2. Spurgo aria: • Sistema frenanteFare riferimento al paragrafo
"SPURGO SISTEMA
FRENANTE IDRAULICO" nel
CAPITOLO 3.
3. Controllare: • Livello liquido freniLivello del liquido basso →Riem-
pire.
Fare riferimento al paragrafo
"CONTROLLO LIVELLO LIQ-
UIDO FRENI" nel CAPITOLO 3.
4. Installare: • Galleggiante serbatoio (freno an-
teriore)
• Diaframma
• Coperchio pompa del freno "1"
• Vite (bullone) {coperchio pompa del freno} "2"
Dopo l’installazione, tirare la leva
del freno o premere il pedale del
freno e controllare si verifica una
perdita di liquido dei freni in corri-
spondenza dei bulloni di giunzione
montati, rispettivamente, sulla
pompa e sulla pinza del freno.
A. Anteriore
B. Posteriore 5. Installare: (solo freno posteriore)
• Protezione "1"
• Bullone (protezione) "2"
Liquido freni raccoman-
dato: DOT N.4
Vite (bullone) {coperchio
pompa del freno}:2 Nm (0.2 m•kg, 1.4
ft•lb)
Bullone (protezione): 7 Nm (0.7 m•kg, 5.1
ft•lb)

6-16
FORCELLA ANTERIORE
FORCELLA ANTERIORE
RIMOZIONE DELLA FORCELLA ANTERIOREOrdine Denominazione Quantità Osservazioni Sostenere il mezzo ponendo un idoneo cavallet-
to sotto il motore. Fare riferimento a "N
OTA PER LA MANIPO-
LAZIONE".
Ruota anteriore Fare riferimento al paragrafo "RUOTA ANTE-
RIORE E POSTERIORE".
Pinza freno anteriore Fare riferimento al paragrafo "FRENO ANTE-
RIORE E POSTERIORE".
Faro
Manubrio Fare riferimento al paragrafo "MANUBRIO".
1Protezione 1
2 Bullone di serraggio (staffa superiore) 2 Allentare soltanto.
3 Tappo filettato 1Allentare durante il disassemblaggio della
forcella anteriore.
4 Bullone di serraggio (staffa inferiore) 2 Allentare soltanto.
5 Forcella anteriore 1

6-17
FORCELLA ANTERIORE

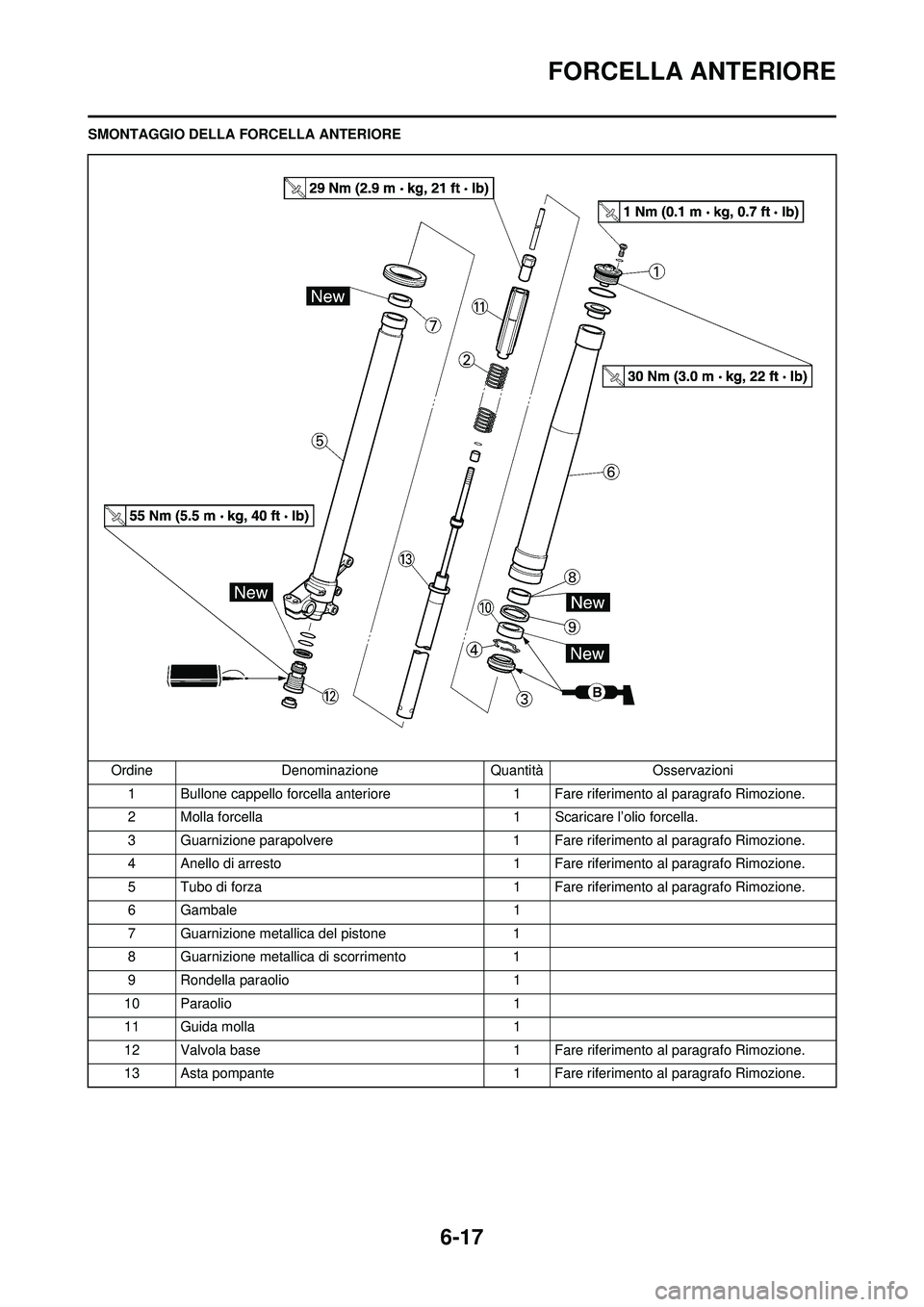

SMONTAGGIO DELLA FORCELLA ANTERIORE
Ordine Denominazione Quantità Osservazioni 1 Bullone cappello forcella anteriore 1 Fare riferimento al paragrafo Rimozione.
2 Molla forcella 1 Scaricare l’olio forcella.
3 Guarnizione parapolvere 1 Fare riferimento al paragrafo Rimozione.
4 Anello di arresto 1 Fare riferimento al paragrafo Rimozione.
5 Tubo di forza 1 Fare riferimento al paragrafo Rimozione.
6 Gambale 1
7 Guarnizione metallica del pistone 1
8 Guarnizione metallica di scorrimento 1
9 Rondella paraolio 1
10 Paraolio 1
11 Guida molla 1
12 Valvola base 1 Fare riferimento al paragrafo Rimozione.
13 Asta pompante 1 Fare riferimento al paragrafo Rimozione.
