Page 151 of 238

YAMAHA WR 250F 2008  Manuale duso (in Italian) 5-50
ALBERO PEDALE E ALBERO DEL CAMBIO
16 Leva del cambio1
17 Nottolino 2
18 Perno del nottolino 2
19 Molla 2
20 Bullone (leva di arresto) 1
21 Leva di arresto 1
22 Molla di torsione 1
23 Segmento 1 F

Page 152 of 238

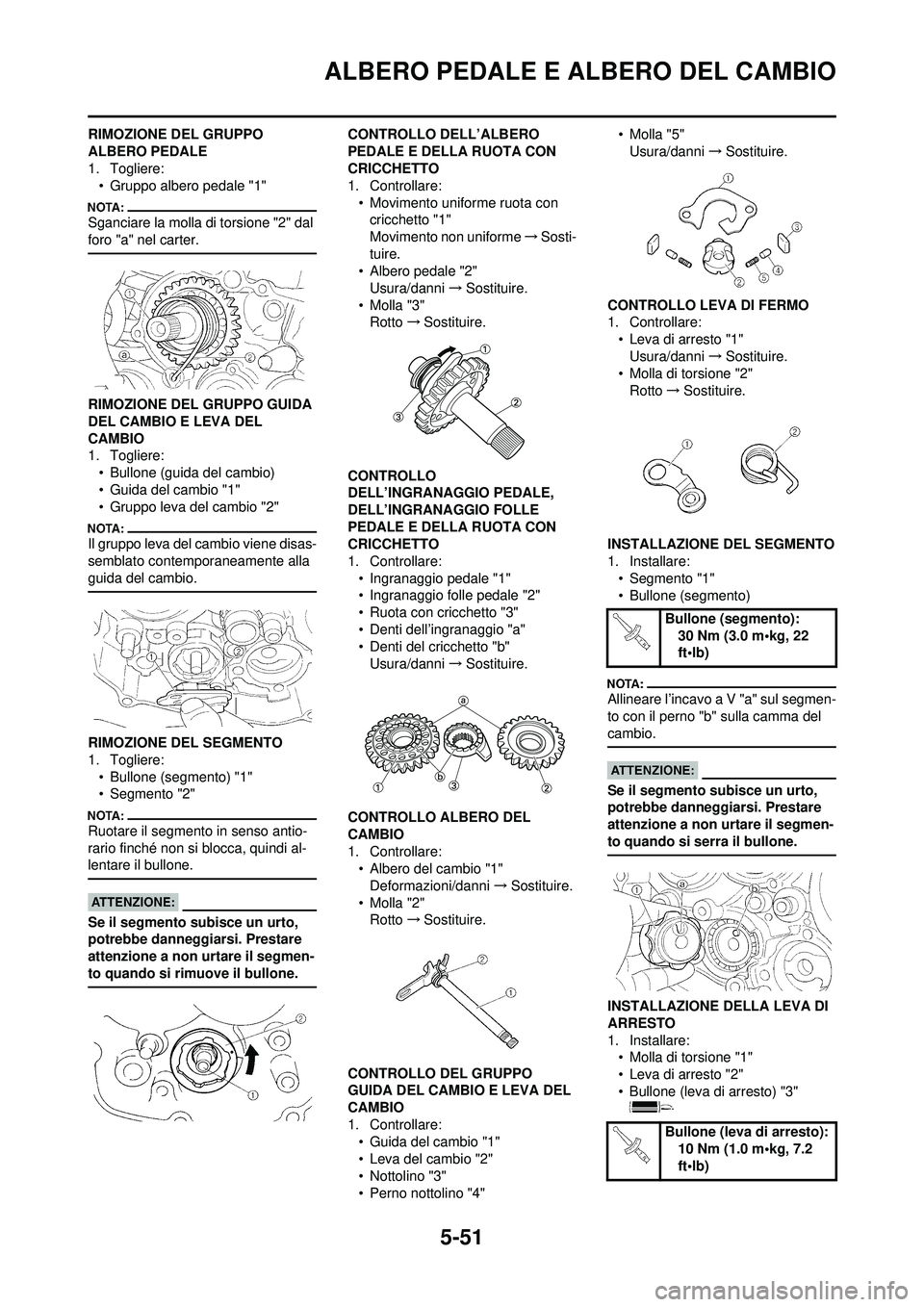

YAMAHA WR 250F 2008  Manuale duso (in Italian) 5-51
ALBERO PEDALE E ALBERO DEL CAMBIO
RIMOZIONE DEL GRUPPO
ALBERO PEDALE
1. Togliere:• Gruppo albero pedale "1"
Sganciare la molla di torsione "2" dal
foro "a" nel carter.
RIMOZIONE DEL GRUPPO GU

Page 153 of 238

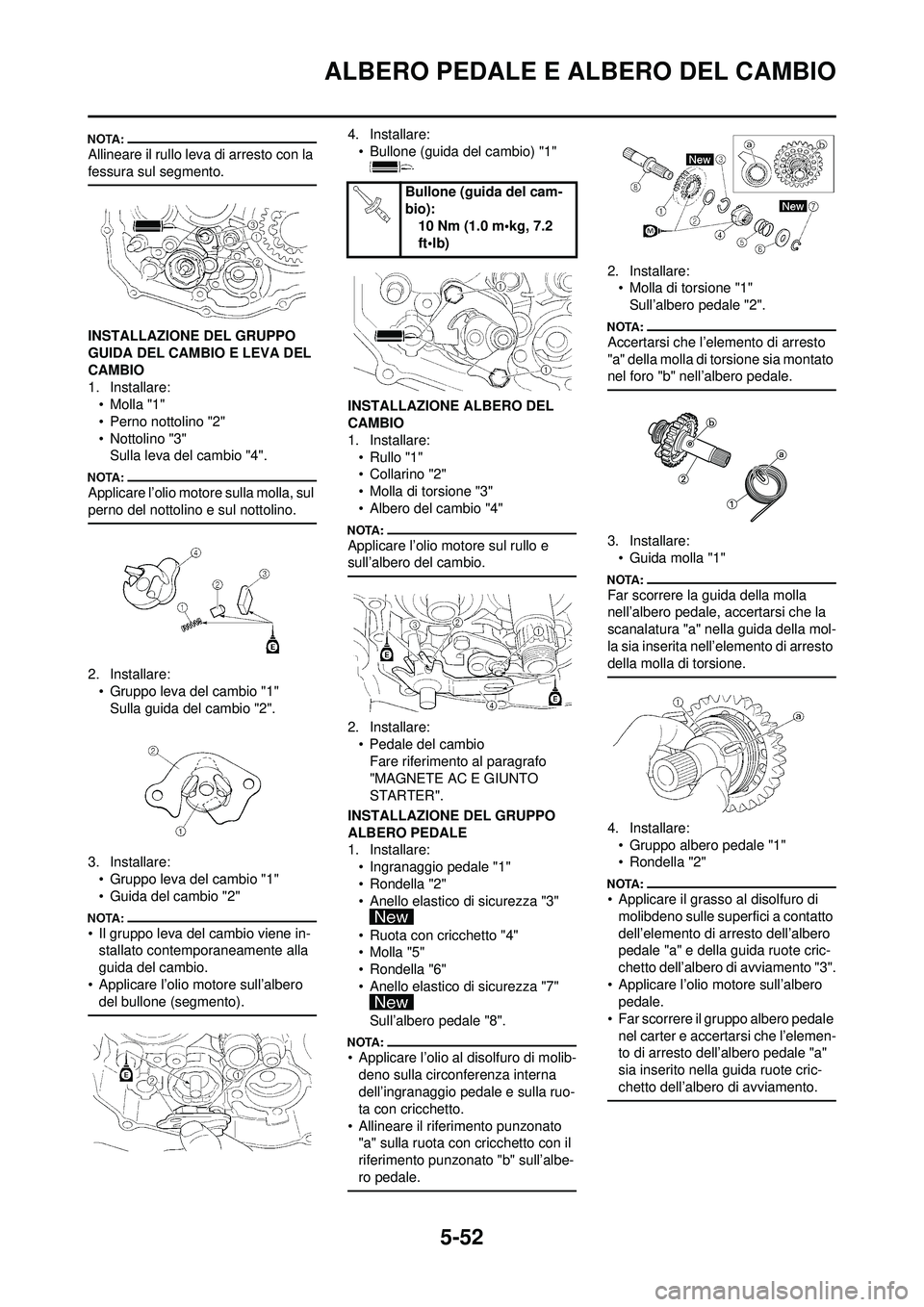

YAMAHA WR 250F 2008  Manuale duso (in Italian) 5-52
ALBERO PEDALE E ALBERO DEL CAMBIO
Allineare il rullo leva di arresto con la
fessura sul segmento.
INSTALLAZIONE DEL GRUPPO
GUIDA DEL CAMBIO E LEVA DEL
CAMBIO
1. Installare:•Molla "1"
• Per

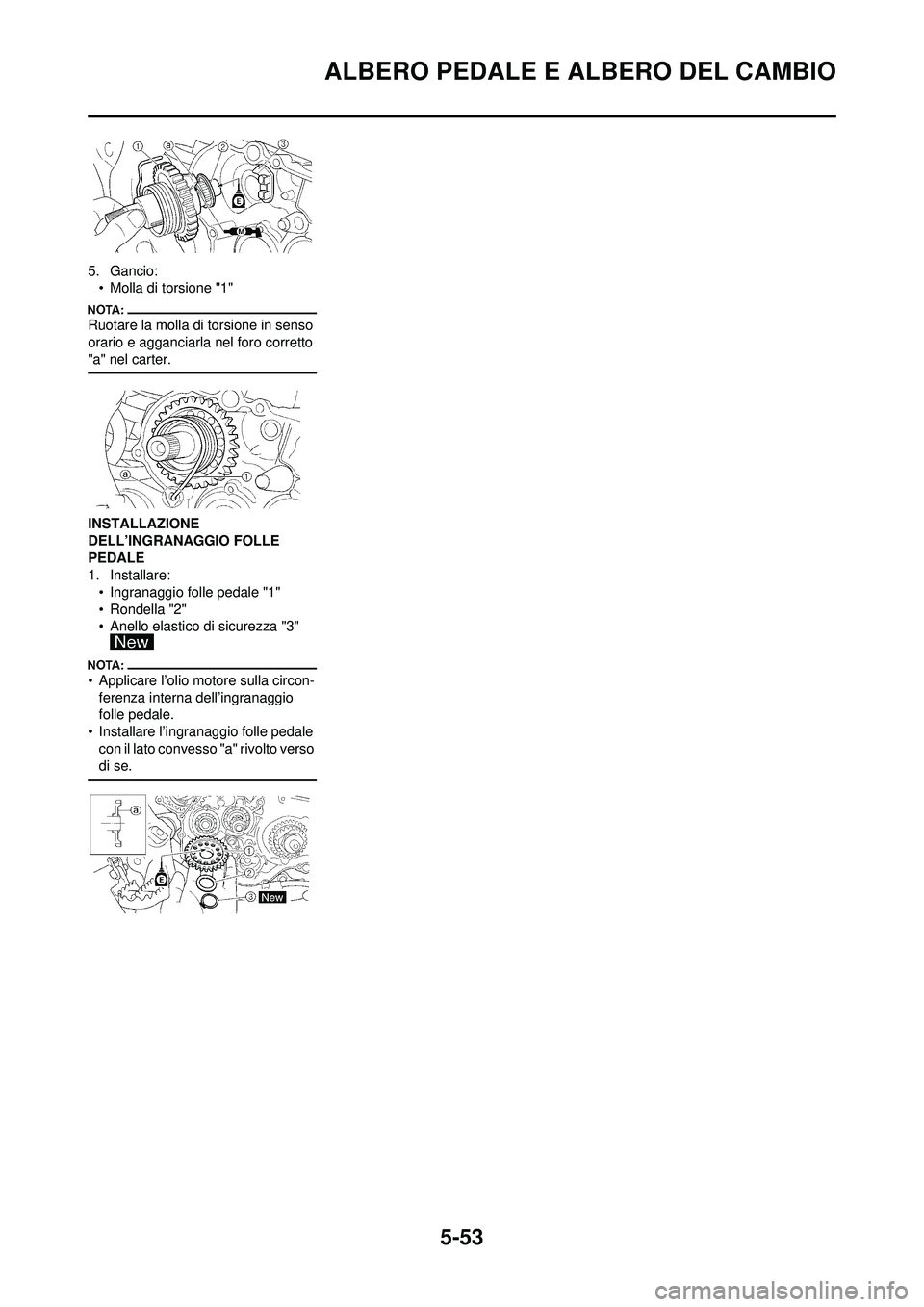

Page 154 of 238

YAMAHA WR 250F 2008  Manuale duso (in Italian) 5-53
ALBERO PEDALE E ALBERO DEL CAMBIO
5. Gancio:• Molla di torsione "1"
Ruotare la molla di torsione in senso
orario e agganciarla nel foro corretto
"a" nel carter.
INSTALLAZIONE
DELL’INGRANAG

Page 155 of 238

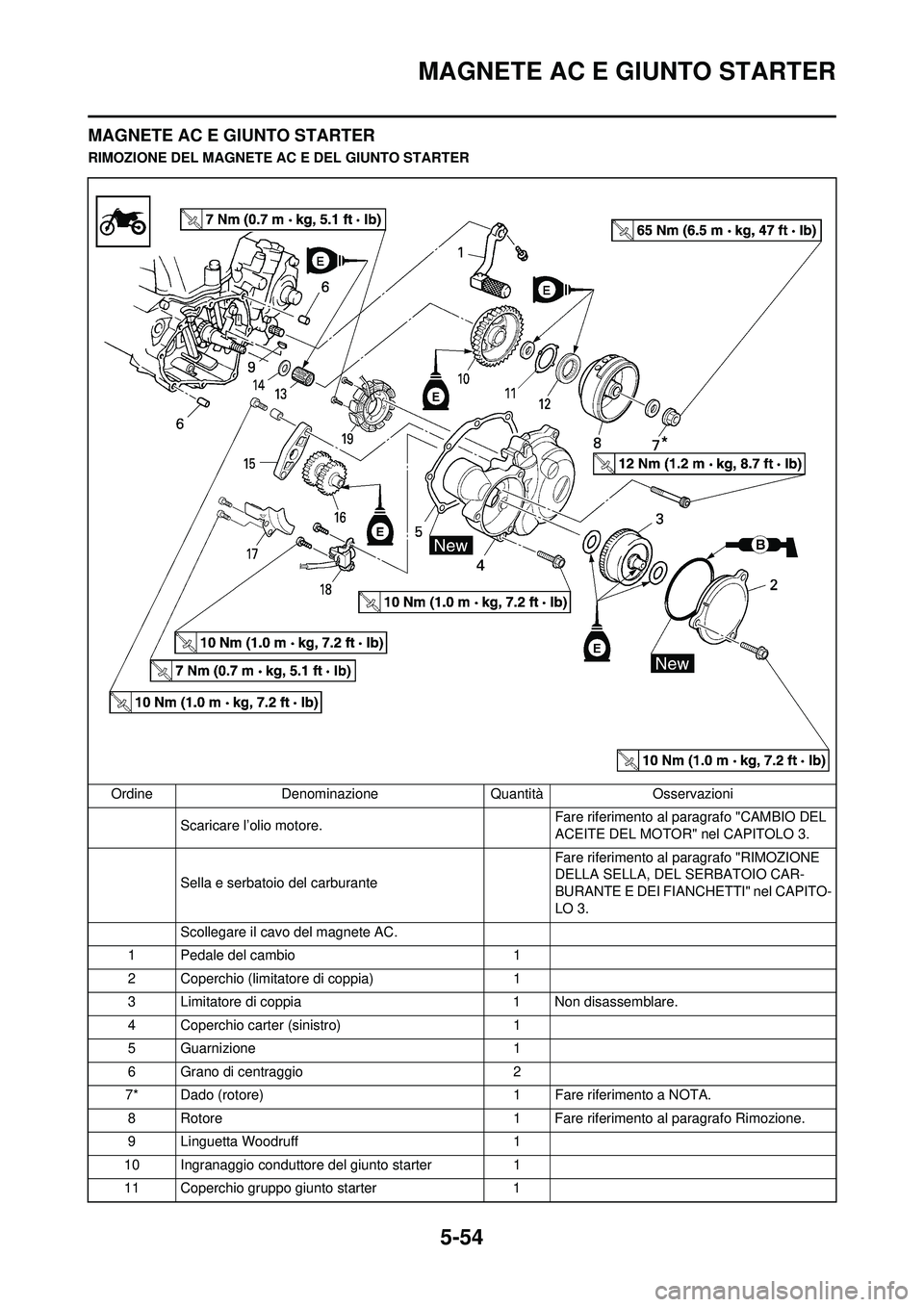

YAMAHA WR 250F 2008  Manuale duso (in Italian) 5-54
MAGNETE AC E GIUNTO STARTER
MAGNETE AC E GIUNTO STARTER
RIMOZIONE DEL MAGNETE AC E DEL GIUNTO STARTER
Ordine Denominazione Quantità Osservazioni Scaricare l’olio motore. Fare riferimento al pa

Page 156 of 238

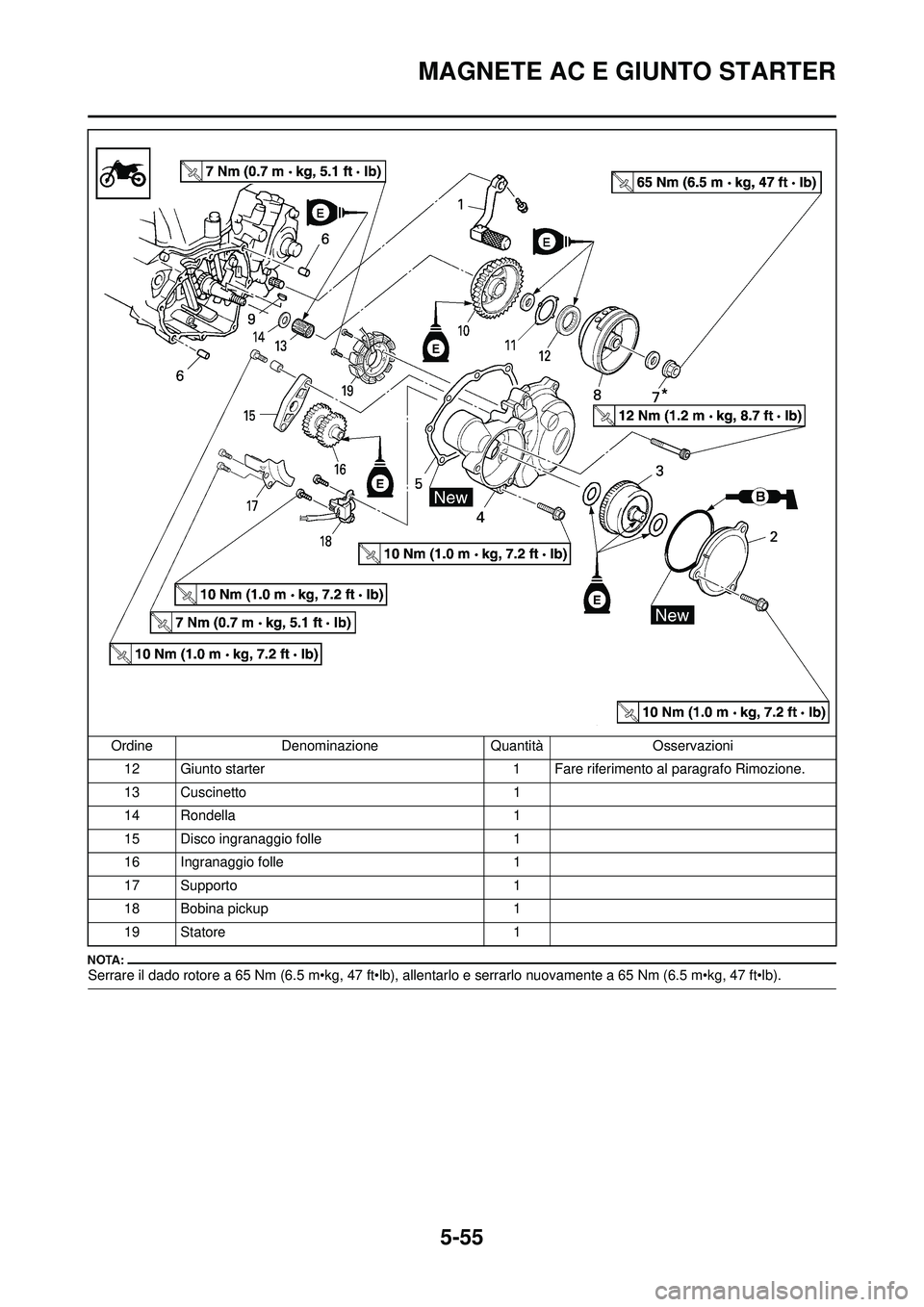

YAMAHA WR 250F 2008  Manuale duso (in Italian) 5-55
MAGNETE AC E GIUNTO STARTER
Serrare il dado rotore a 65 Nm (6.5 m•kg, 47 ft•lb), allentarlo e serrarlo nuovamente a 65 Nm (6.5 m•kg, 47 ft•lb).
12 Giunto starter1 Fare riferimento al para

Page 157 of 238

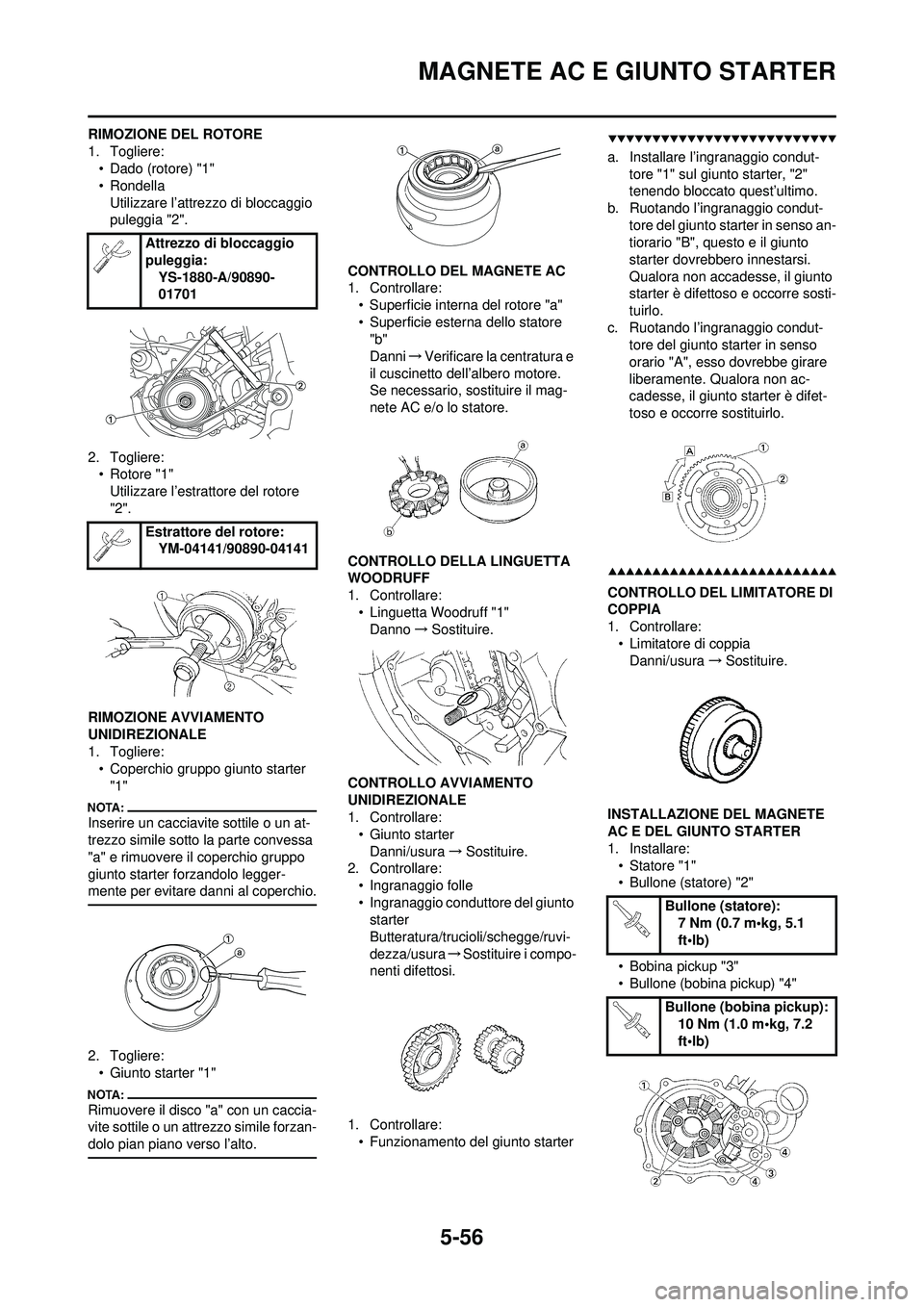

YAMAHA WR 250F 2008  Manuale duso (in Italian) 5-56
MAGNETE AC E GIUNTO STARTER
RIMOZIONE DEL ROTORE
1. Togliere:• Dado (rotore) "1"
• Rondella
Utilizzare l’attrezzo di bloccaggio
puleggia "2".
2. Togliere: • Rotore "1"
Utilizzare l’est

Page 158 of 238

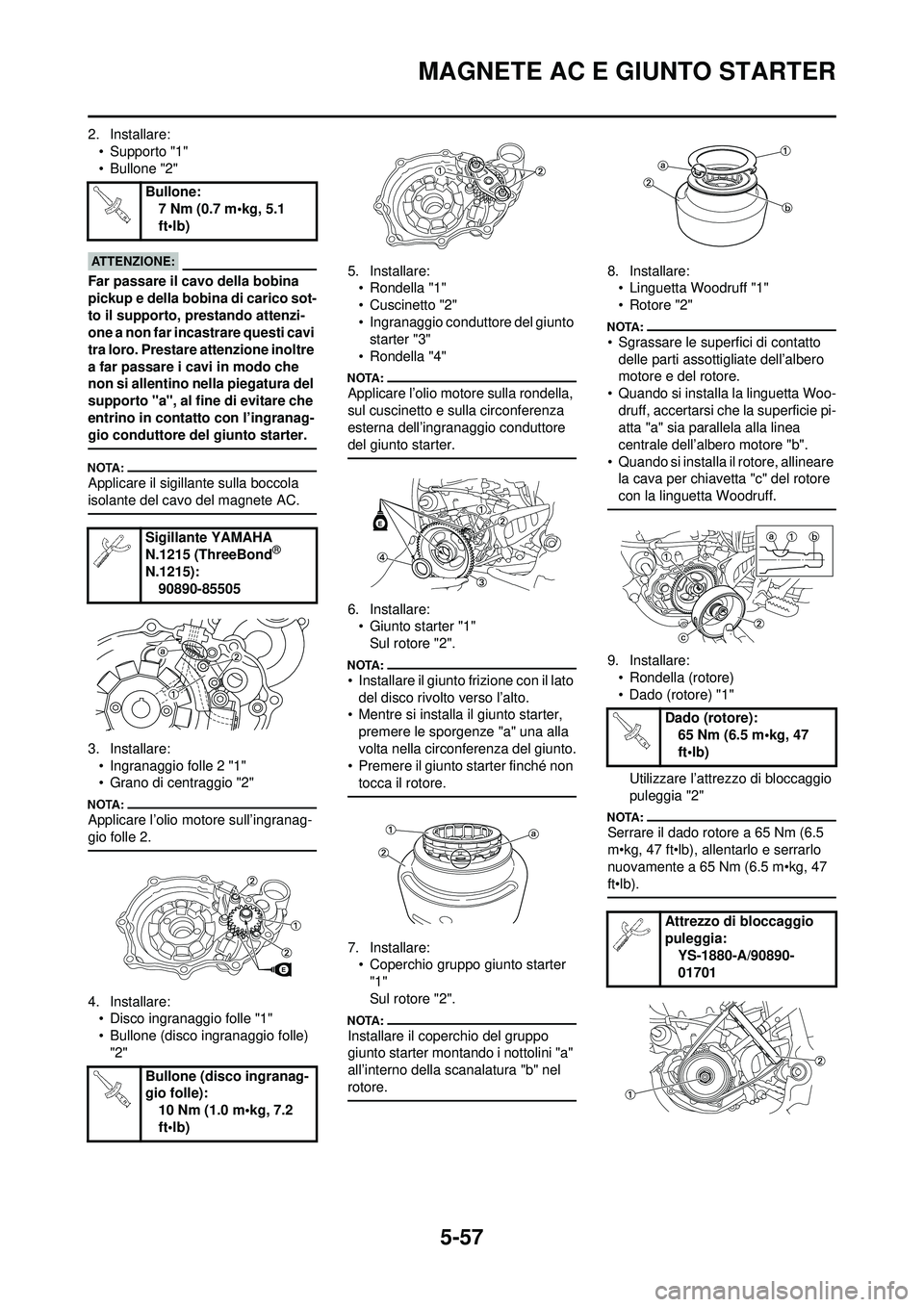

YAMAHA WR 250F 2008  Manuale duso (in Italian) 5-57
MAGNETE AC E GIUNTO STARTER
2. Installare:• Supporto "1"
• Bullone "2"
Far passare il cavo della bobina
pickup e della bobina di carico sot-
to il supporto, prestando attenzi-
one a non far

Page 159 of 238

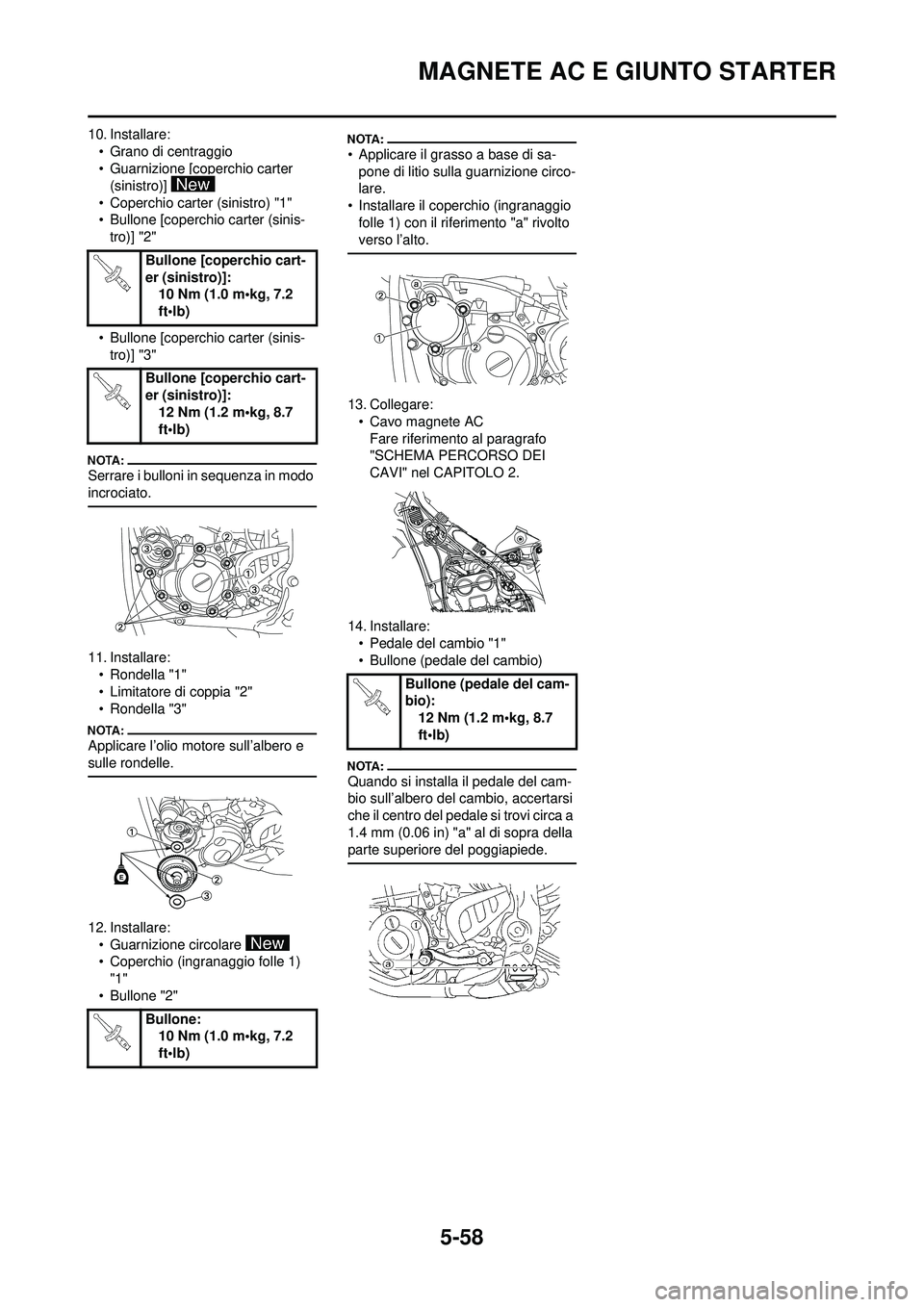

YAMAHA WR 250F 2008  Manuale duso (in Italian) 5-58
MAGNETE AC E GIUNTO STARTER
10. Installare:• Grano di centraggio
• Guarnizione [coperchio carter (sinistro)]
• Coperchio carter (sinistro) "1"
• Bullone [coperchio carter (sinis- tro)] "

Page 160 of 238

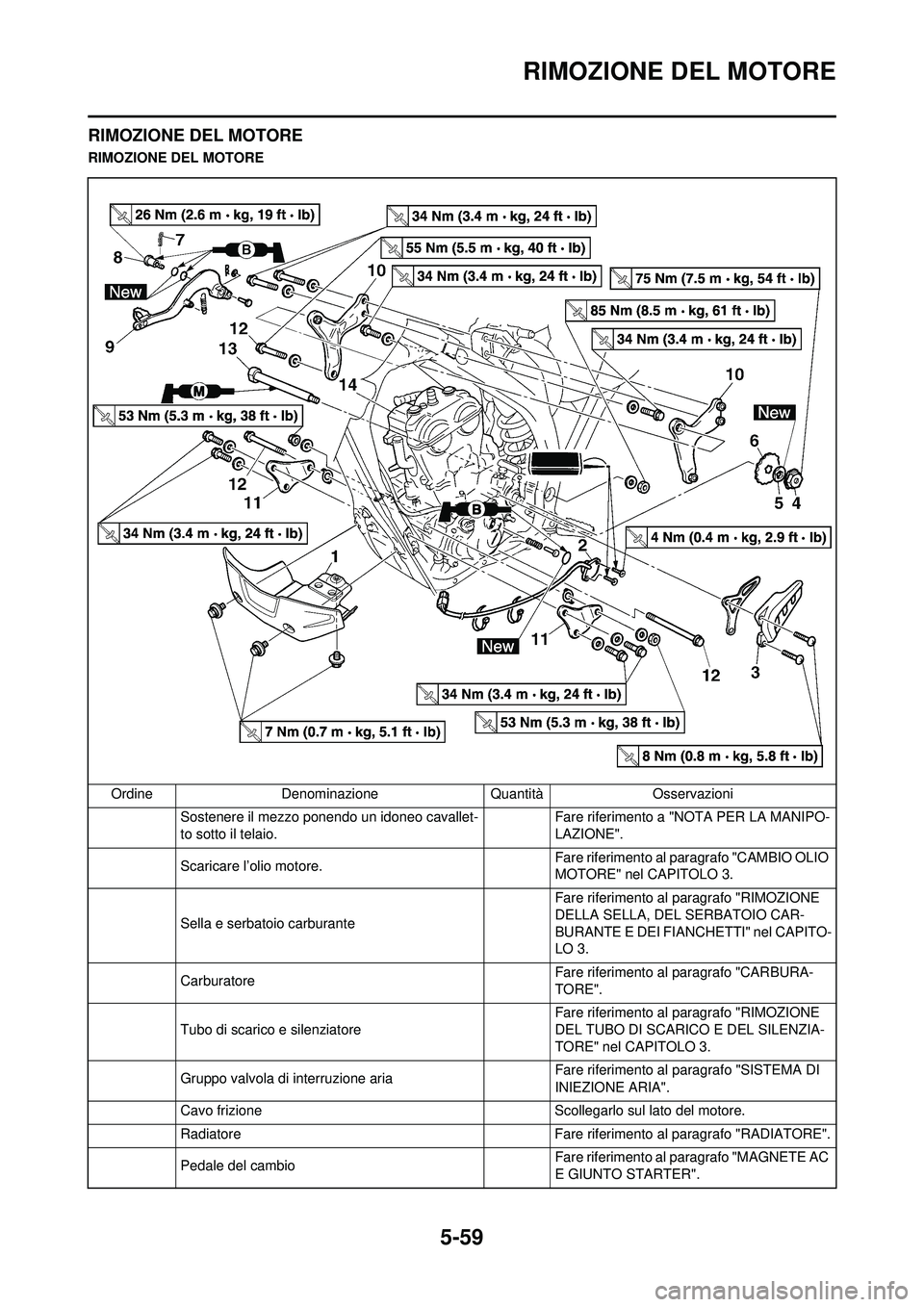

YAMAHA WR 250F 2008  Manuale duso (in Italian) 5-59
RIMOZIONE DEL MOTORE
RIMOZIONE DEL MOTORE
RIMOZIONE DEL MOTOREOrdine Denominazione Quantità Osservazioni Sostenere il mezzo ponendo un idoneo cavallet-
to sotto il telaio. Fare riferimento a "N
