Page 191 of 238

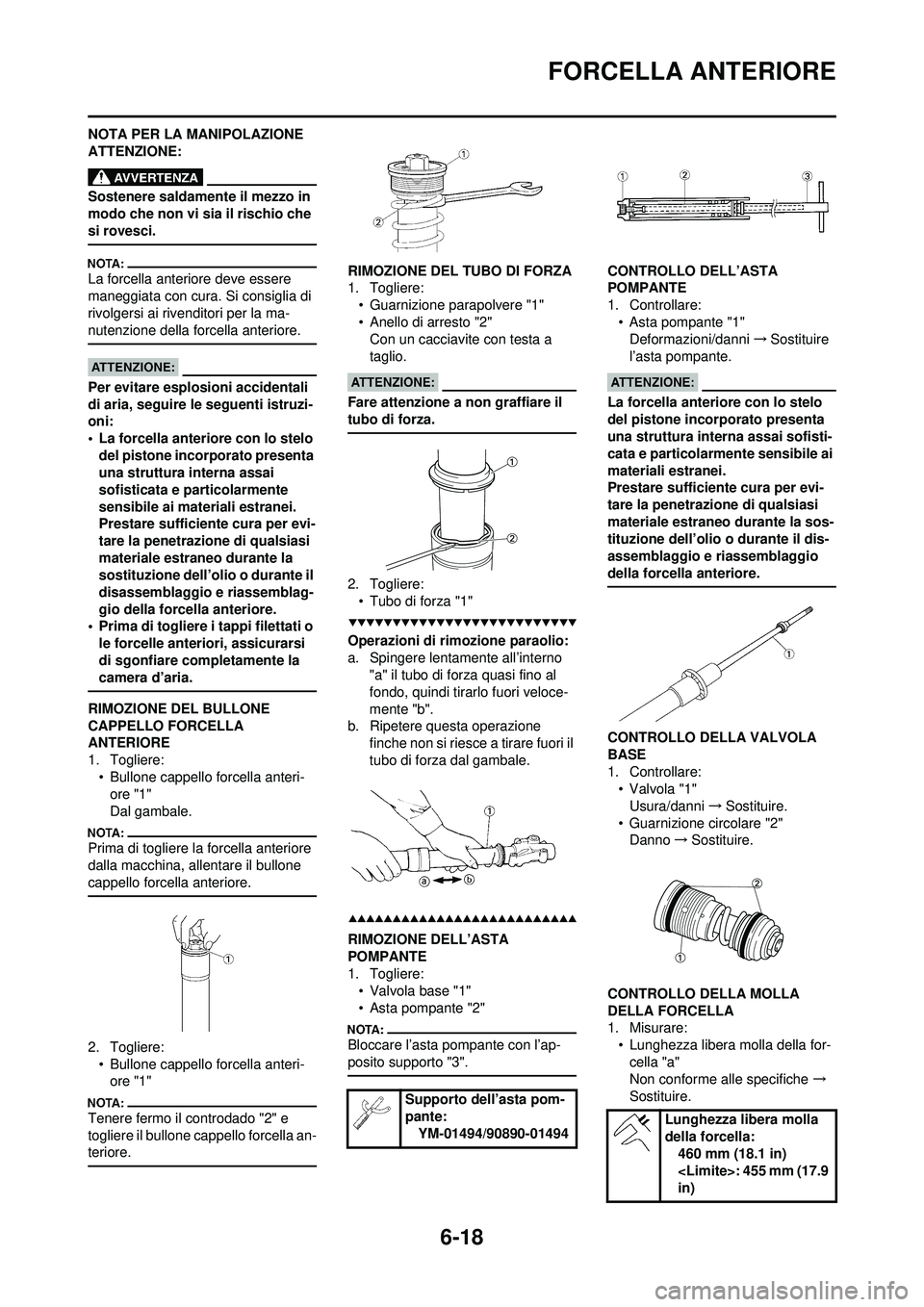

YAMAHA WR 250F 2008  Manuale duso (in Italian) 6-18
FORCELLA ANTERIORE
NOTA PER LA MANIPOLAZIONE
ATTENZIONE:
Sostenere saldamente il mezzo in
modo che non vi sia il rischio che
si rovesci.
La forcella anteriore deve essere
maneggiata con cura.

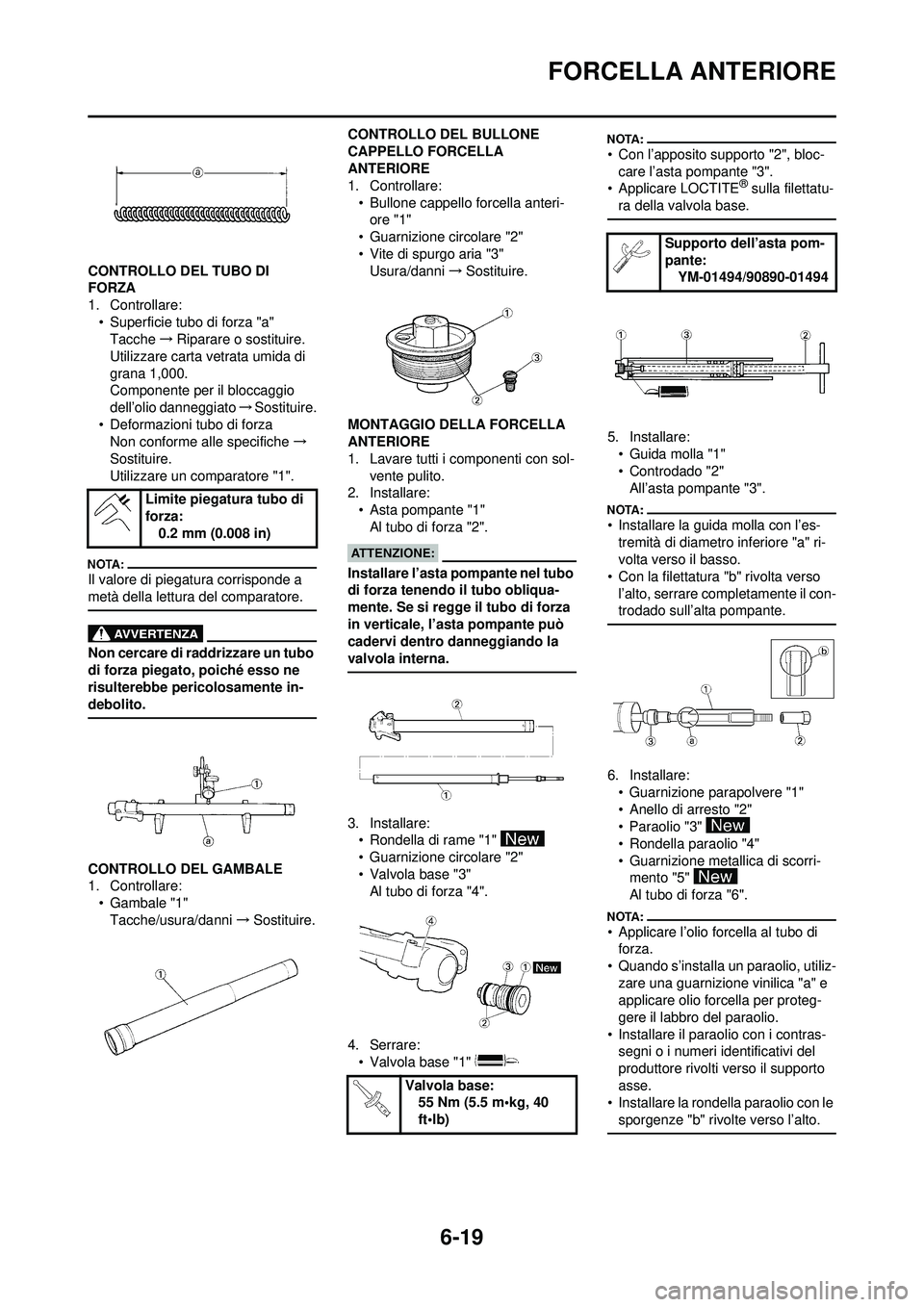

Page 192 of 238

YAMAHA WR 250F 2008  Manuale duso (in Italian) 6-19
FORCELLA ANTERIORE
CONTROLLO DEL TUBO DI
FORZA
1. Controllare:• Superficie tubo di forza "a"Tacche →Riparare o sostituire.
Utilizzare carta vetrata umida di
grana 1,000.
Componente per il b

Page 193 of 238

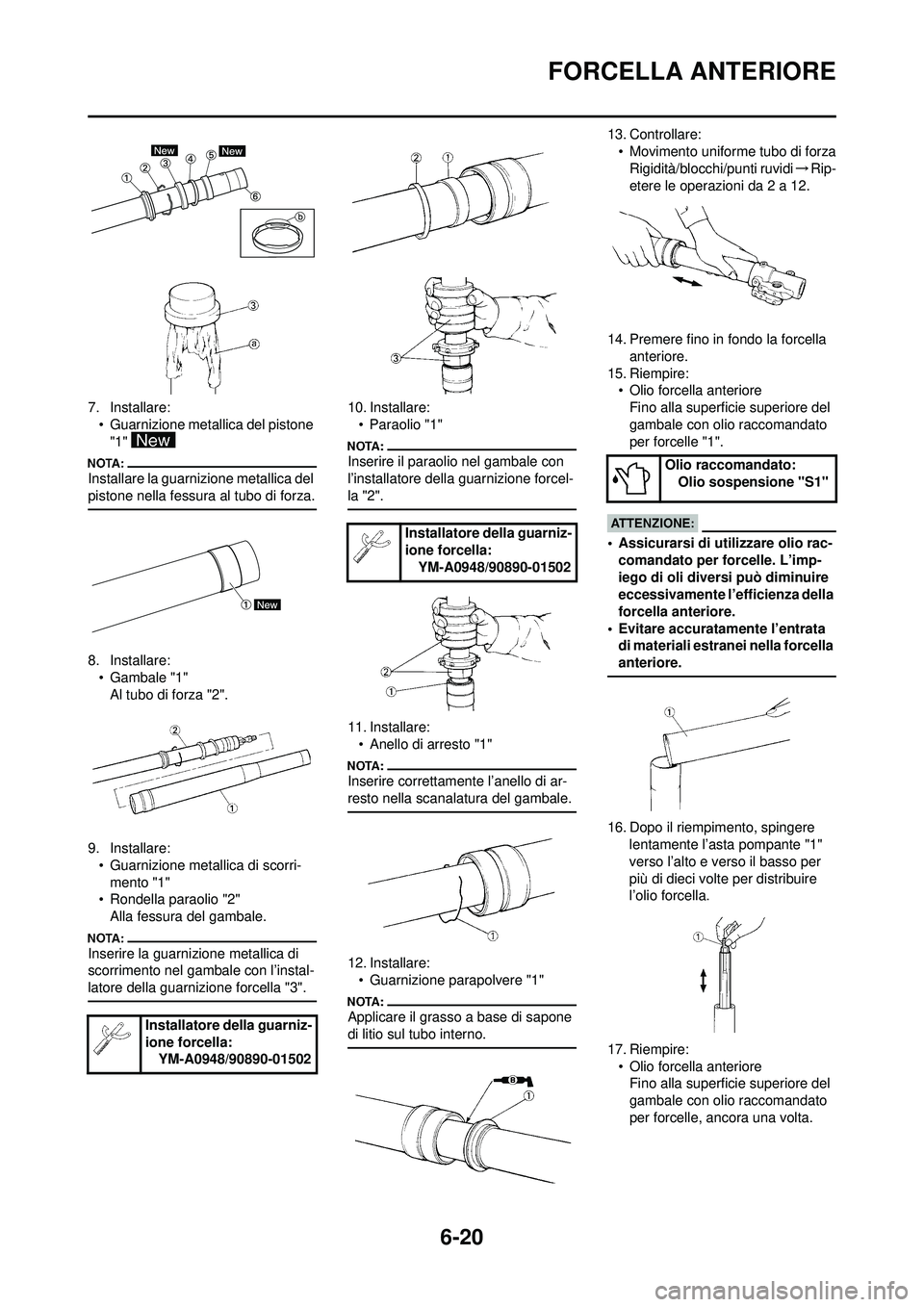

YAMAHA WR 250F 2008  Manuale duso (in Italian) 6-20
FORCELLA ANTERIORE
7. Installare:• Guarnizione metallica del pistone "1"
Installare la guarnizione metallica del
pistone nella fessura al tubo di forza.
8. Installare:• Gambale "1"
Al tubo

Page 194 of 238

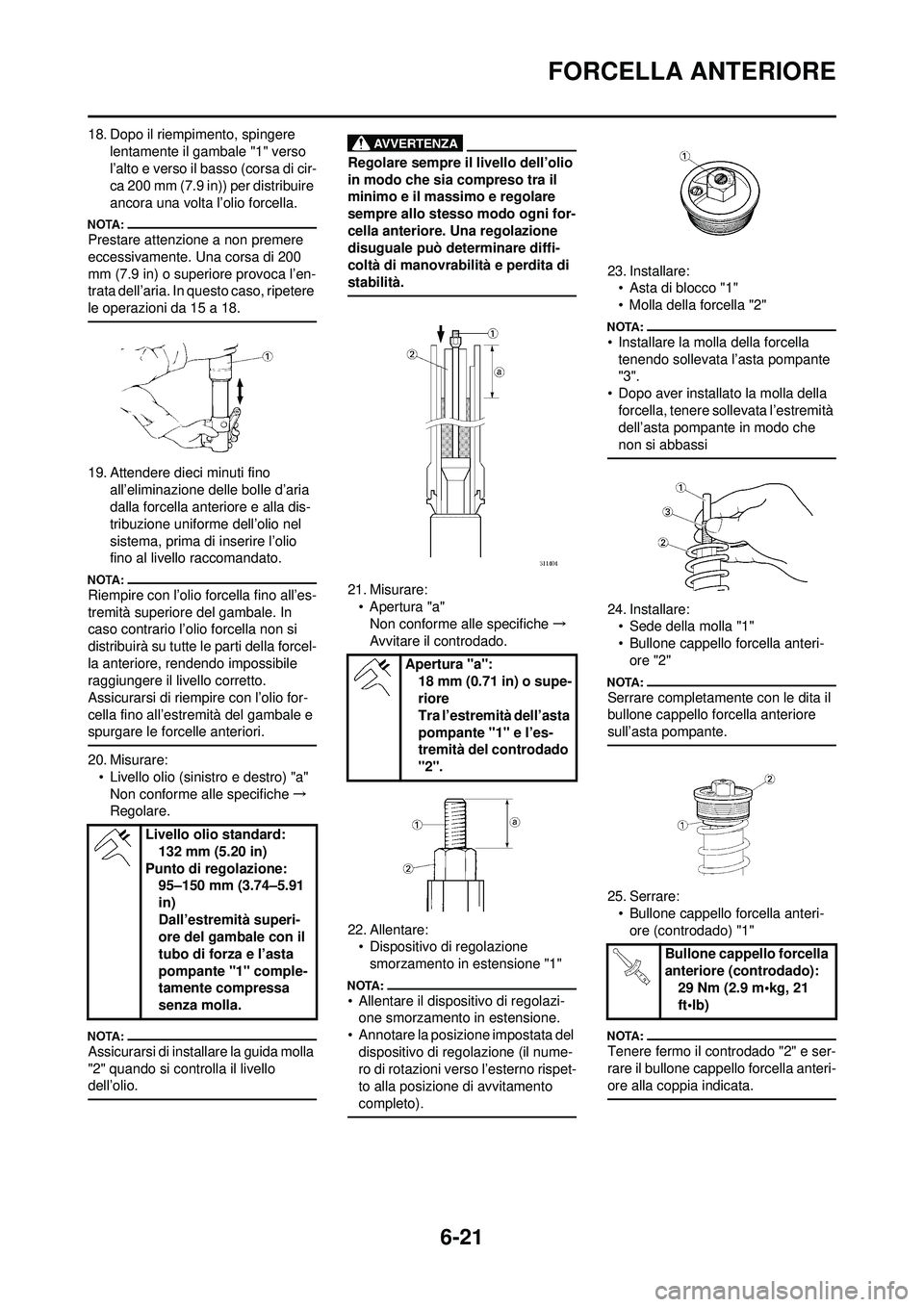

YAMAHA WR 250F 2008  Manuale duso (in Italian) 6-21
FORCELLA ANTERIORE
18. Dopo il riempimento, spingere lentamente il gambale "1" verso
l’alto e verso il basso (corsa di cir-
ca 200 mm (7.9 in)) per distribuire
ancora una volta l’olio force

Page 195 of 238

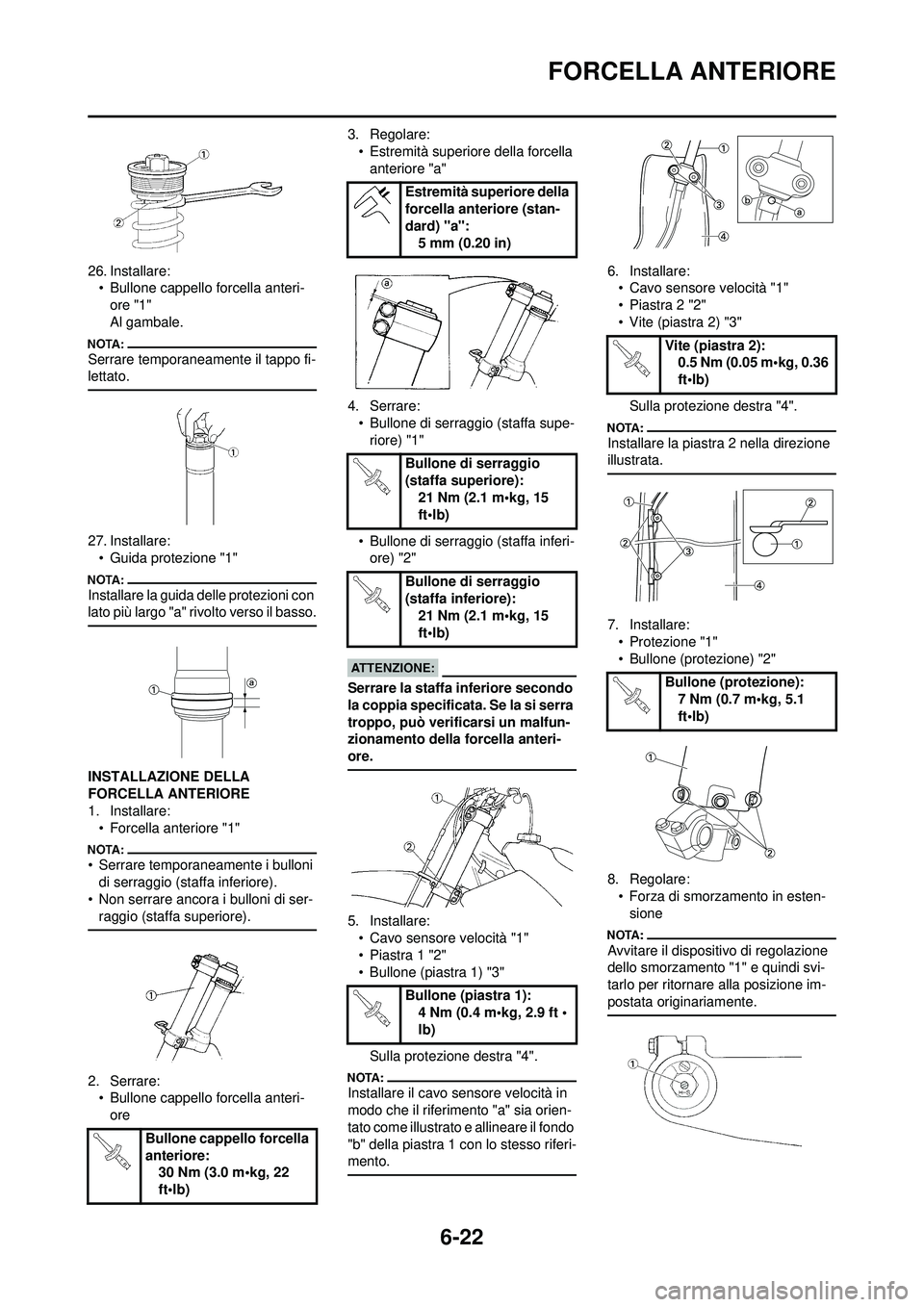

YAMAHA WR 250F 2008  Manuale duso (in Italian) 6-22
FORCELLA ANTERIORE
26. Installare:• Bullone cappello forcella anteri-
ore "1"
Al gambale.
Serrare temporaneamente il tappo fi-
lettato.
27. Installare:• Guida protezione "1"
Installare la gu

Page 196 of 238

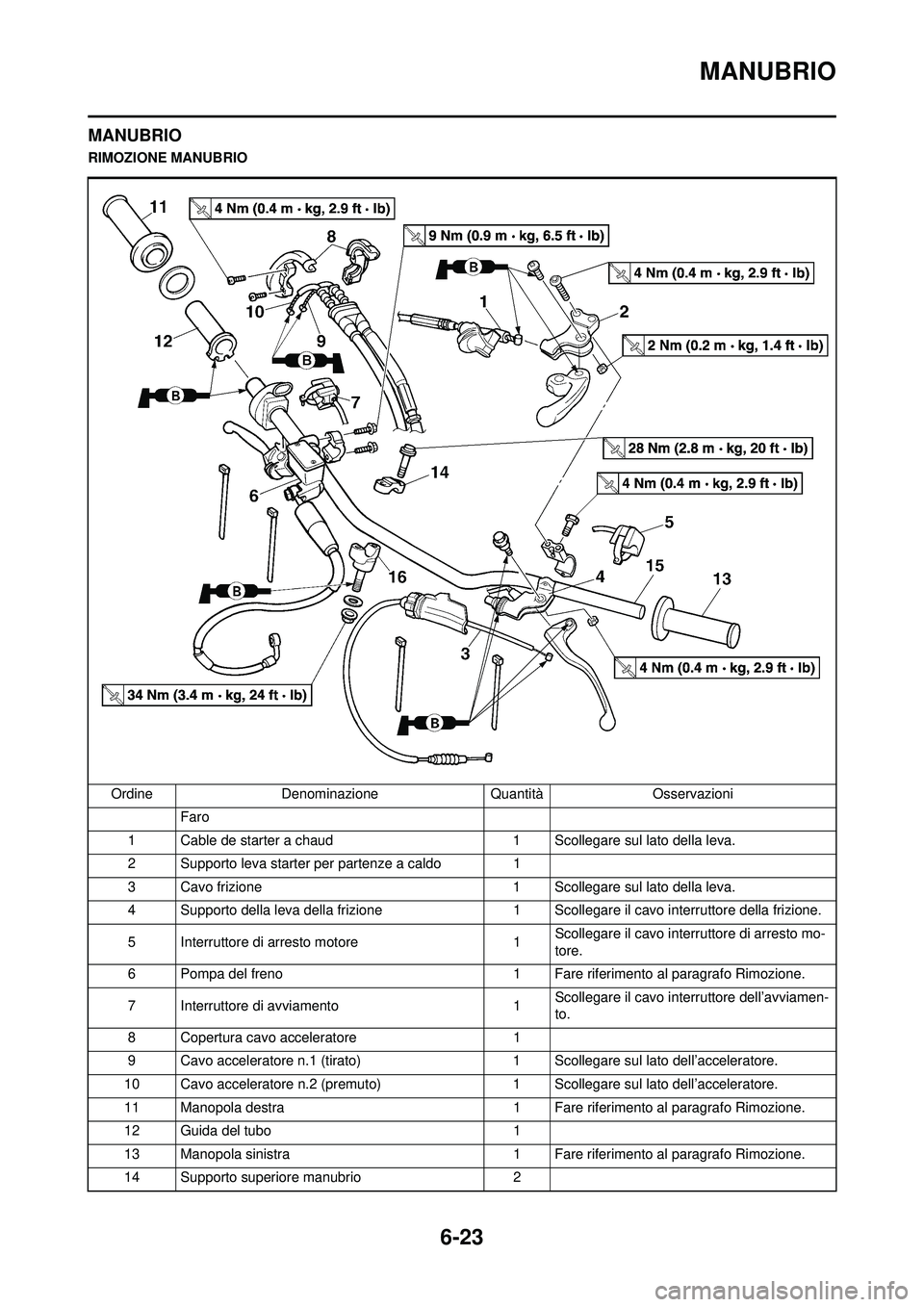

YAMAHA WR 250F 2008  Manuale duso (in Italian) 6-23
MANUBRIO
MANUBRIO
RIMOZIONE MANUBRIOOrdine Denominazione Quantità Osservazioni Faro
1 Cable de starter a chaud 1 Scollegare sul lato della leva.
2 Supporto leva starter per partenze a caldo 1
3

Page 197 of 238

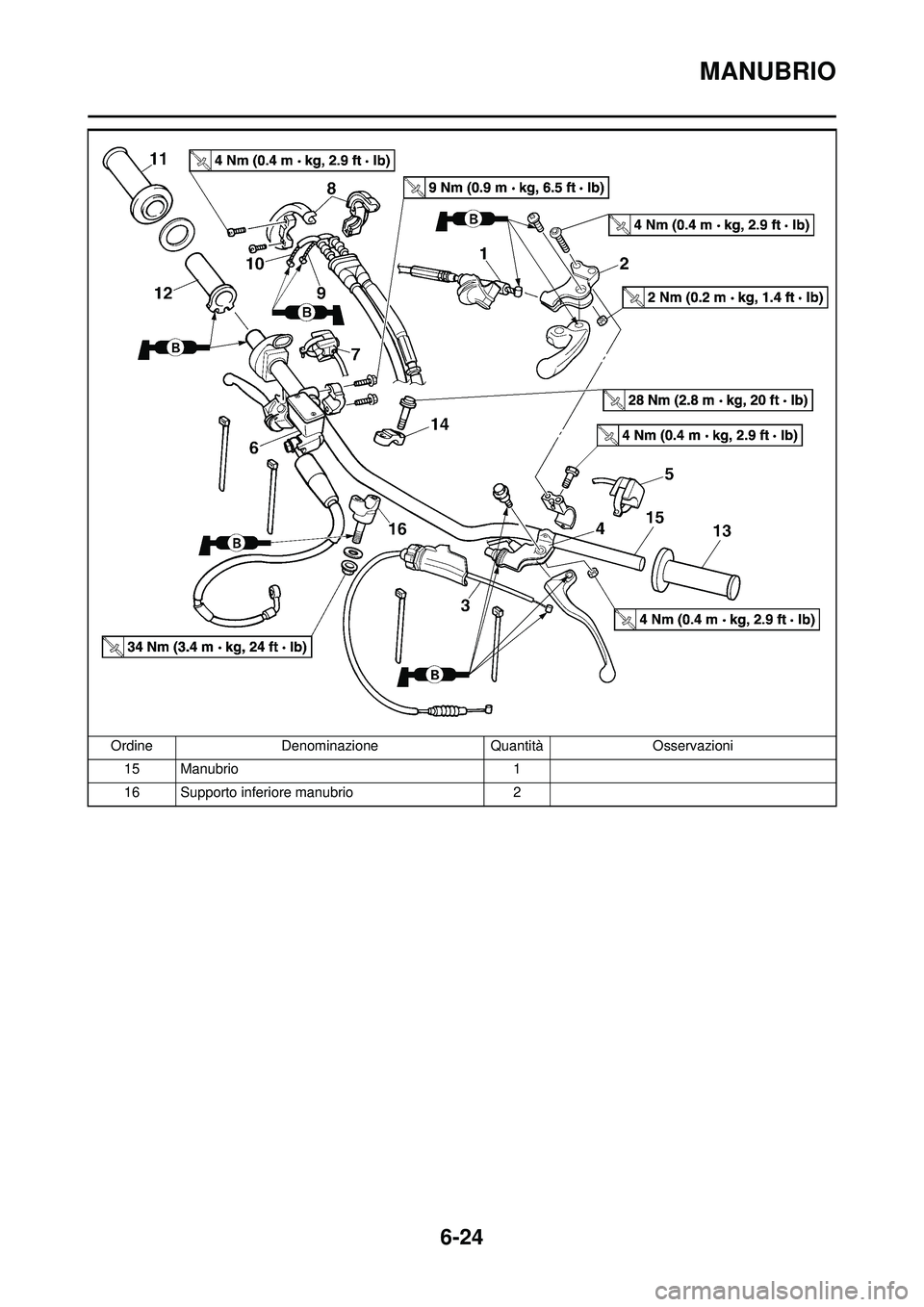

YAMAHA WR 250F 2008  Manuale duso (in Italian) 6-24
MANUBRIO
15 Manubrio1
16 Supporto inferiore manubrio 2
Ordine
Denominazione QuantitàOsservazioni

Page 198 of 238

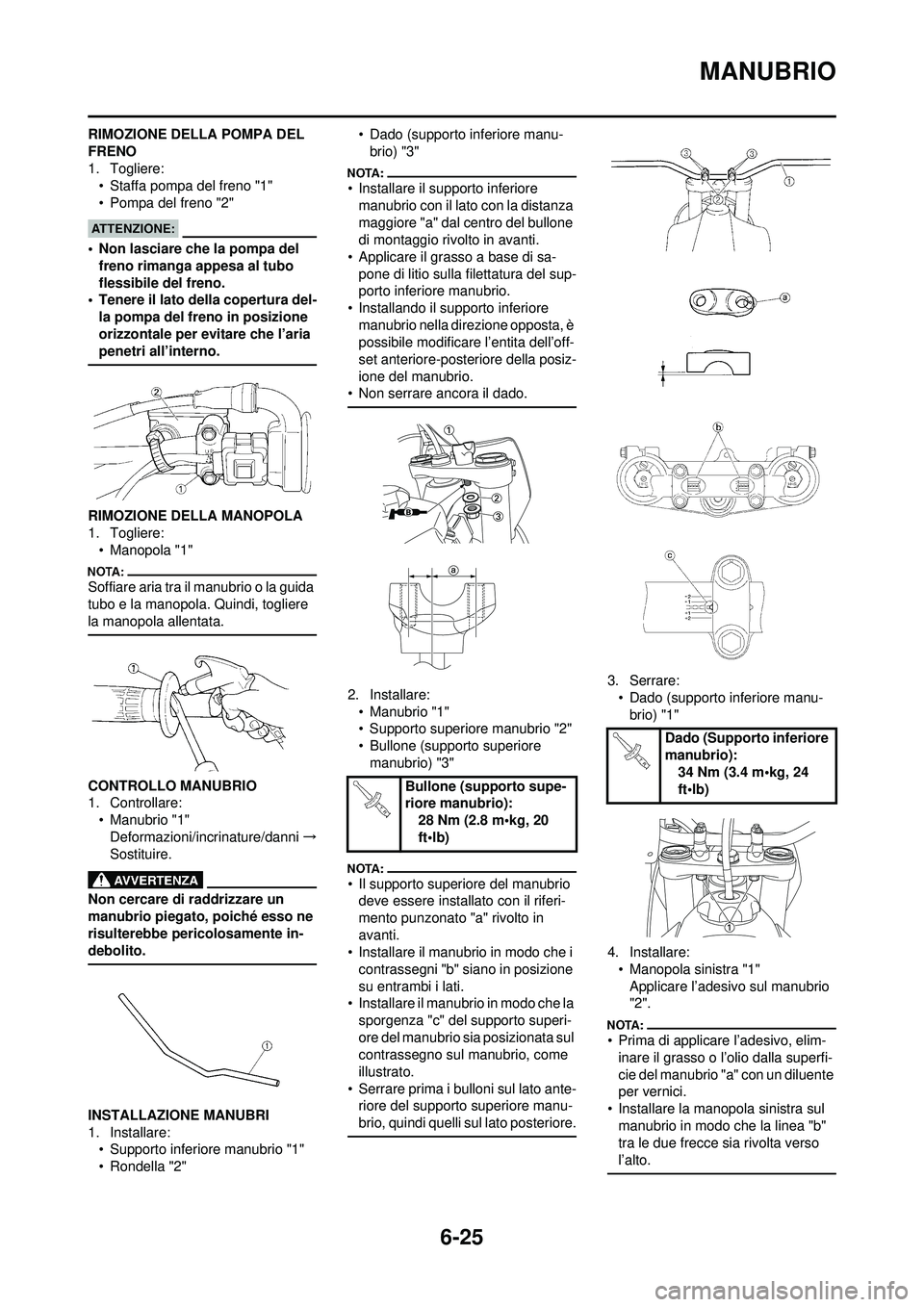

YAMAHA WR 250F 2008  Manuale duso (in Italian) 6-25
MANUBRIO
RIMOZIONE DELLA POMPA DEL
FRENO
1. Togliere:• Staffa pompa del freno "1"
• Pompa del freno "2"
• Non lasciare che la pompa del
freno rimanga appesa al tubo
flessibile del freno.

Page 199 of 238

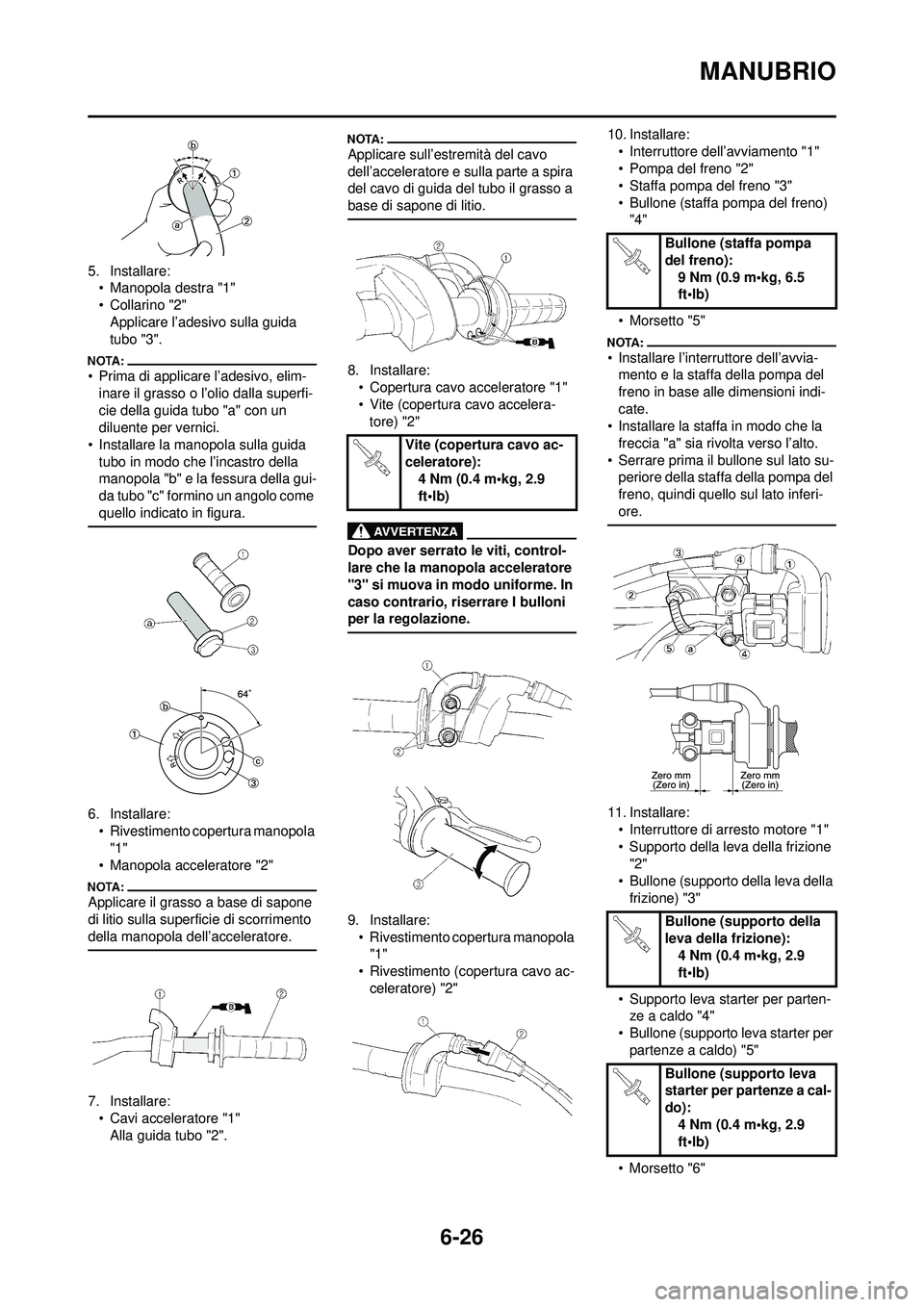

YAMAHA WR 250F 2008  Manuale duso (in Italian) 6-26
MANUBRIO
5. Installare:• Manopola destra "1"
•Collarino "2"Applicare l’adesivo sulla guida
tubo "3".
• Prima di applicare l’adesivo, elim-inare il grasso o l’olio dalla superfi-
cie

Page 200 of 238

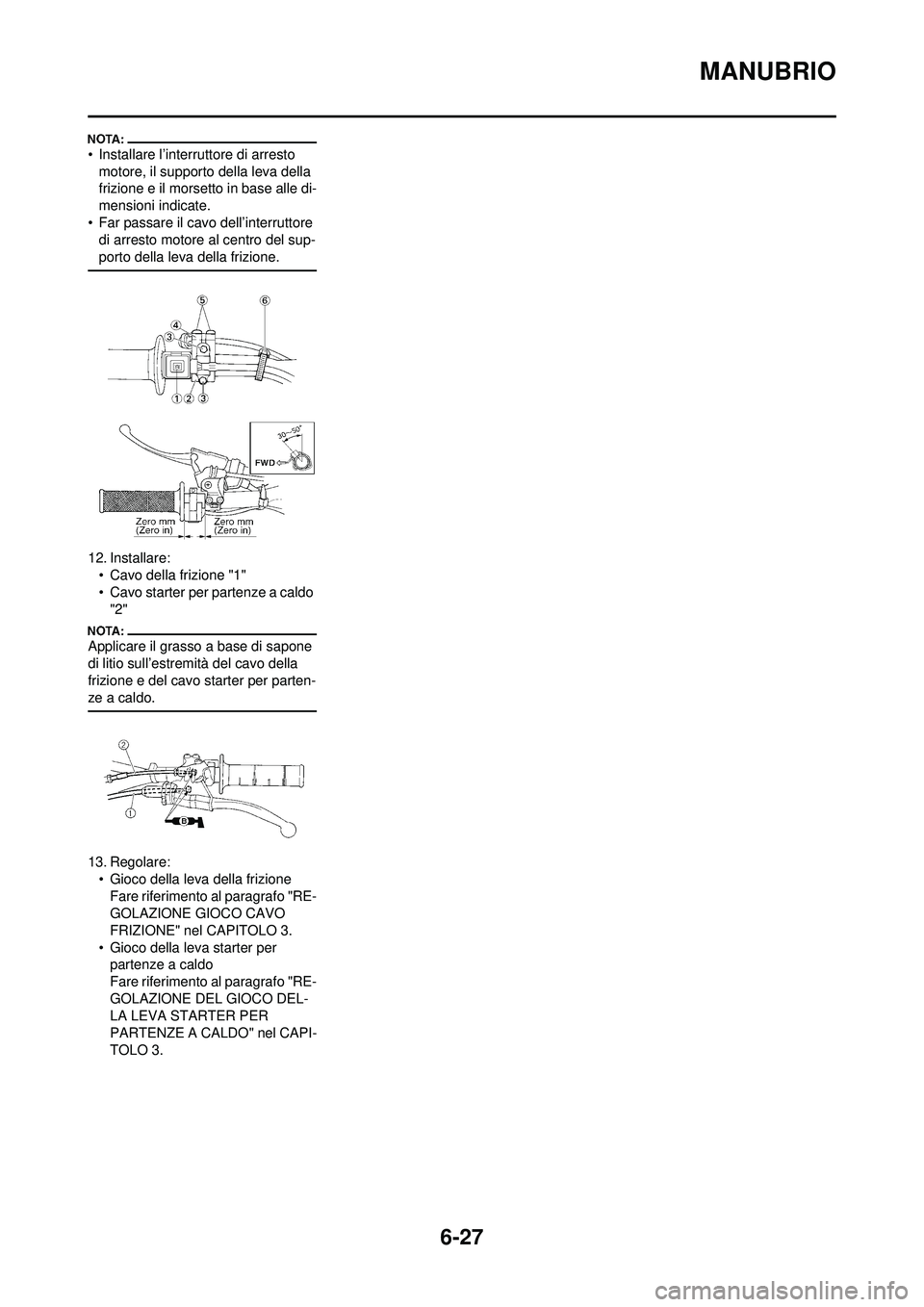

YAMAHA WR 250F 2008  Manuale duso (in Italian) 6-27
MANUBRIO
• Installare l’interruttore di arresto motore, il supporto della leva della
frizione e il morsetto in base alle di-
mensioni indicate.
• Far passare il cavo dell’interruttore  d
