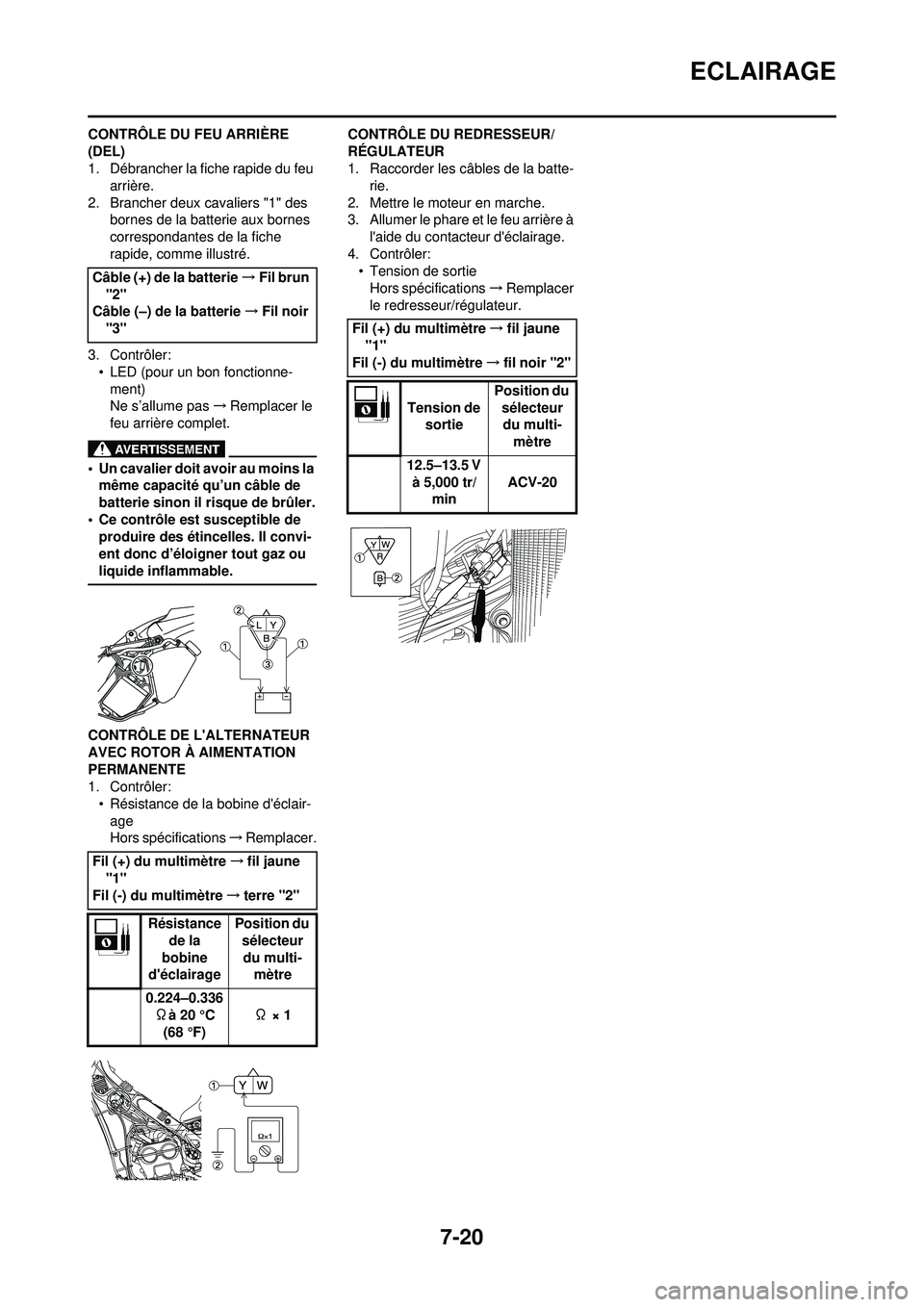

7-20
ECLAIRAGE
CONTRÔLE DU FEU ARRIÈRE
(DEL)
1. Débrancher la fiche rapide du feu arrière.
2. Brancher deux cavaliers "1" des bornes de la batterie aux bornes
correspondantes de la fiche
rapide, comme illustré.
3. Contrôler: • LED (pour un bon fonctionne-
ment)
Ne s’allume pas →Remplacer le
feu arrière complet.
• Un cavalier doit avoir au moins la même capacité qu’un câble de
batterie sinon il risque de brûler.
• Ce contrôle est susceptible de produire des étincelles. Il convi-
ent donc d’éloigner tout gaz ou
liquide inflammable.
CONTRÔLE DE L'ALTERNATEUR
AVEC ROTOR À AIMENTATION
PERMANENTE
1. Contrôler:
• Résistance de la bobine d'éclair-age
Hors spécifications →Remplacer. CONTRÔLE DU REDRESSEUR/
RÉGULATEUR
1. Raccorder les câbles de la batte-
rie.
2. Mettre le moteur en marche.
3. Allumer le phare et le feu arrière à l'aide du contacteur d'éclairage.
4. Contrôler: • Tension de sortieHors spécifications →Remplacer
le redresseur/régulateur.
Câble (+) de la batterie
→Fil brun
"2"
Câble (–) de la batterie →Fil noir
"3"
Fil (+) du multimètre →fil jaune
"1"
Fil (-) du multimètre →terre "2"
Résistance de la
bobine
d'éclairage Position du
sélecteur
du multi- mètre
0.224–0.336 Ωà 20 °C
(68 °F) Ω × 1
Fil (+) du multimètre
→fil jaune
"1"
Fil (-) du multimètre →fil noir "2"
Tension de sortie Position du
sélecteur du multi- mètre
12.5–13.5 V à 5,000 tr/ min ACV-20

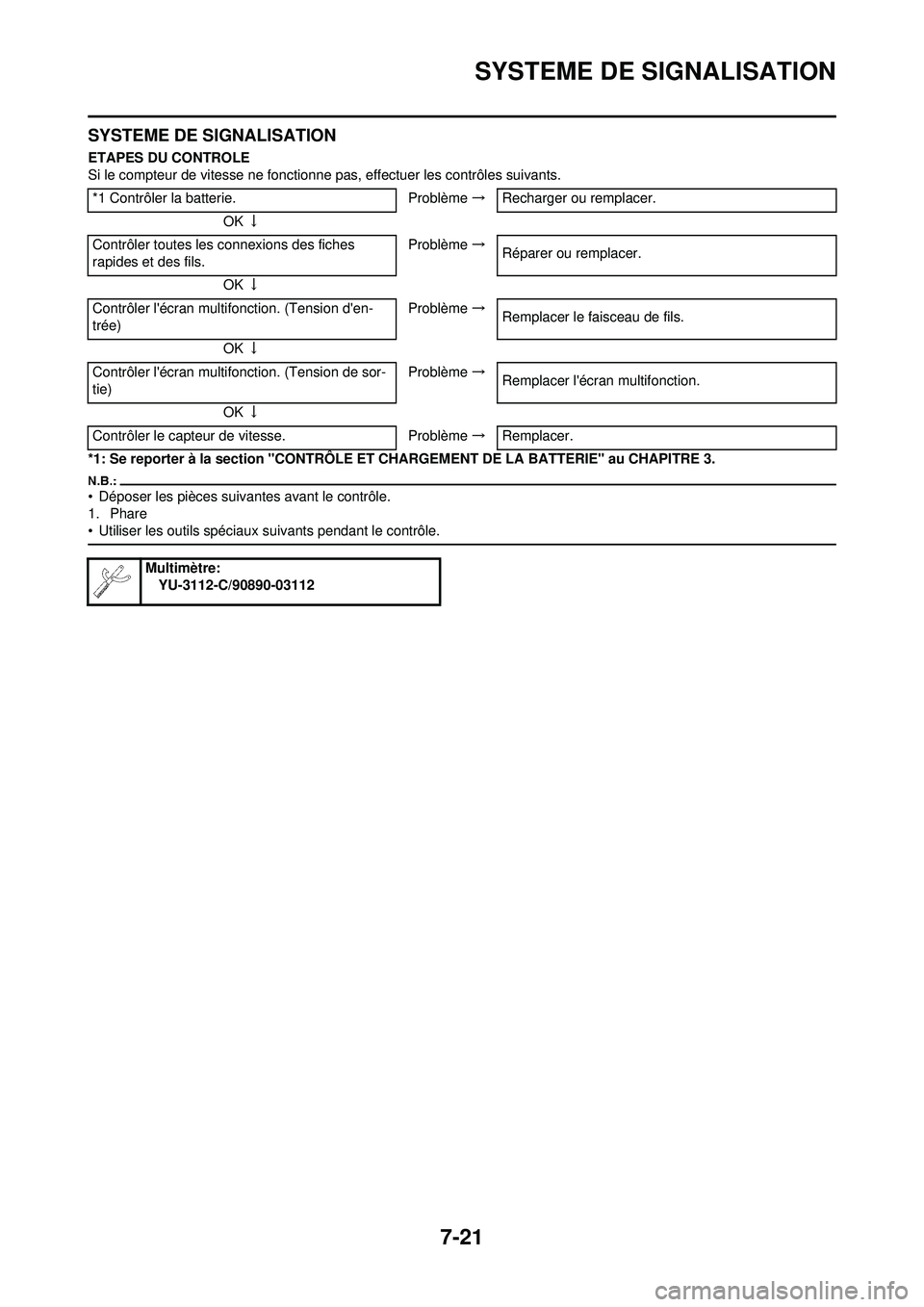

7-21
SYSTEME DE SIGNALISATION
SYSTEME DE SIGNALISATION
ETAPES DU CONTROLE
Si le compteur de vitesse ne fonctionne pas, effectuer les contrôles suivants.
*1: Se reporter à la section "CONTRÔLE ET CHARGEMENT DE LA BATTERIE" au CHAPITRE 3.
• Déposer les pièces suivantes avant le contrôle.
1. Phare
• Utiliser les outils spéciaux suivants pendant le contrôle.
*1 Contrôler la batterie. Problème→Recharger ou remplacer.
OK ↓
Contrôler toutes les connexions des fiches
rapides et des fils. Problème
→
Réparer ou remplacer.
OK ↓
Contrôler l'écran multifonction. (Tension d'en-
trée) Problème
→
Remplacer le faisceau de fils.
OK ↓
Contrôler l'écran multifonction. (Tension de sor-
tie) Problème
→
Remplacer l'écran multifonction.
OK ↓
Contrôler le capteur de vitesse. Problème→Remplacer.
Multimètre:
YU-3112-C/90890-03112

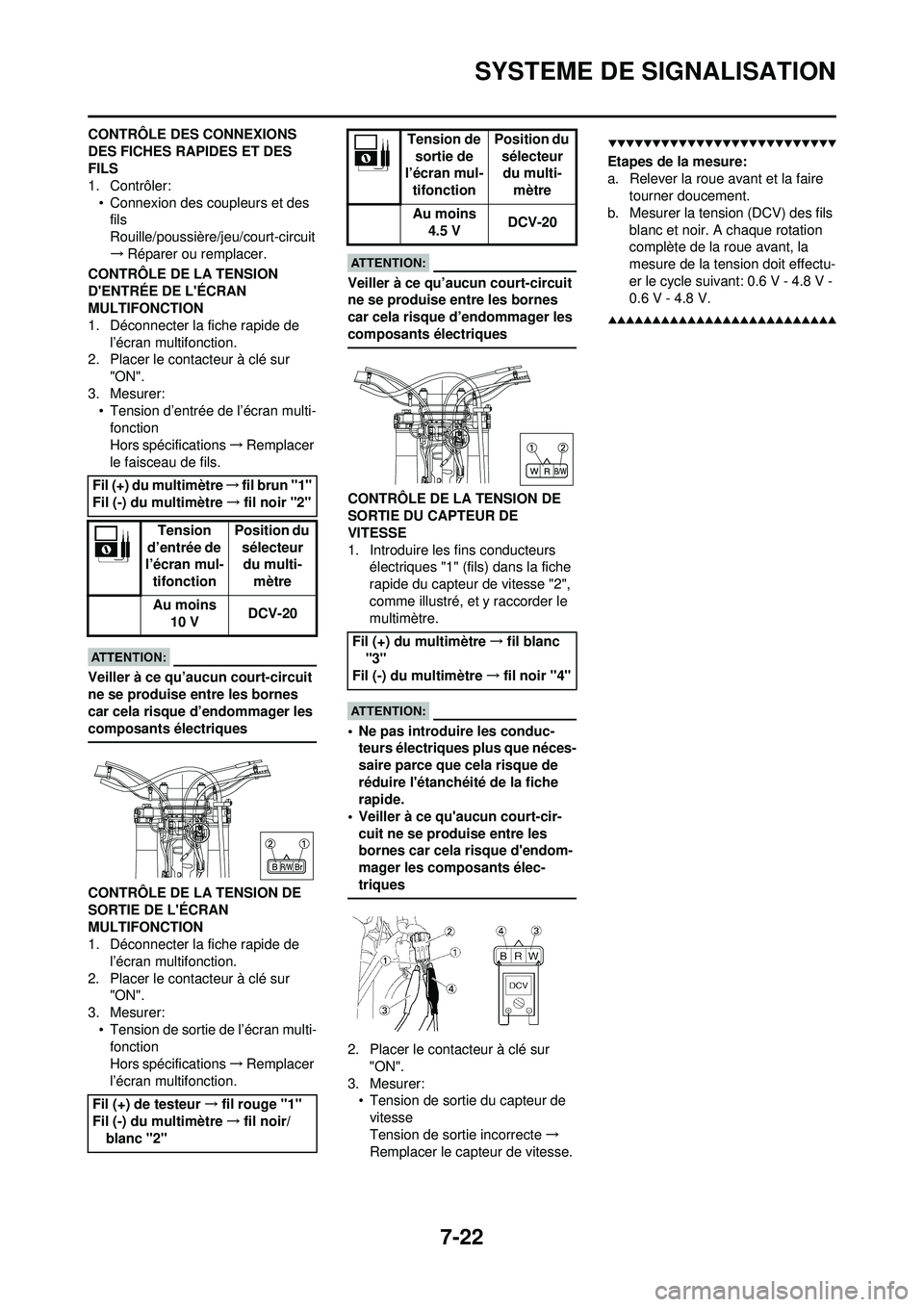

7-22
SYSTEME DE SIGNALISATION
CONTRÔLE DES CONNEXIONS
DES FICHES RAPIDES ET DES
FILS
1. Contrôler:• Connexion des coupleurs et des fils
Rouille/poussière/jeu/court-circuit
→ Réparer ou remplacer.
CONTRÔLE DE LA TENSION
D'ENTRÉE DE L'ÉCRAN
MULTIFONCTION
1. Déconnecter la fiche rapide de l’écran multifonction.
2. Placer le contacteur à clé sur "ON".
3. Mesurer: • Tension d’entrée de l’écran multi-fonction
Hors spécifications →Remplacer
le faisceau de fils.
Veiller à ce qu’aucun court-circuit
ne se produise entre les bornes
car cela risque d’endommager les
composants électriques
CONTRÔLE DE LA TENSION DE
SORTIE DE L'ÉCRAN
MULTIFONCTION
1. Déconnecter la fiche rapide de l’écran multifonction.
2. Placer le contacteur à clé sur "ON".
3. Mesurer: • Tension de sortie de l’écran multi-fonction
Hors spécifications →Remplacer
l’écran multifonction.
Veiller à ce qu’aucun court-circuit
ne se produise entre les bornes
car cela risque d’endommager les
composants électriques
CONTRÔLE DE LA TENSION DE
SORTIE DU CAPTEUR DE
VITESSE
1. Introduire les fins conducteurs électriques "1" (fils) dans la fiche
rapide du capteur de vitesse "2",
comme illustré, et y raccorder le
multimètre.
• Ne pas introduire les conduc-teurs électriques plus que néces-
saire parce que cela risque de
réduire l'étanchéité de la fiche
rapide.
• Veiller à ce qu'aucun court-cir-
cuit ne se produise entre les
bornes car cela risque d'endom-
mager les composants élec-
triques
2. Placer le contacteur à clé sur "ON".
3. Mesurer: • Tension de sortie du capteur de vitesse
Tension de sortie incorrecte →
Remplacer le capteur de vitesse.
Etapes de la mesure:
a. Relever la roue avant et la faire tourner doucement.
b. Mesurer la tension (DCV) des fils blanc et noir. A chaque rotation
complète de la roue avant, la
mesure de la tension doit effectu-
er le cycle suivant: 0.6 V - 4.8 V -
0.6 V - 4.8 V.
Fil (+) du multimètre →fil brun "1"
Fil (-) du multimètre →fil noir "2"
Tension
d’entrée de
l’écran mul- tifonction Position du
sélecteur du multi- mètre
Au moins 10 V DCV-20
Fil (+) de testeur →fil rouge "1"
Fil (-) du multimètre →fil noir/
blanc "2"
Tension de sortie de
l’écran mul- tifonction Position du
sélecteur du multi- mètre
Au moins 4.5 V DCV-20
Fil (+) du multimètre →fil blanc
"3"
Fil (-) du multimètre →fil noir "4"
